Fortin EVO ONE User manual

WARNING
ATTENTION
A11 OFF
NON
* HOOD
PIN
HOOD STATUS : THE HOOD PIN SWITCH (INCLUDED)
MUST BE INSTALLED IF THE VEHICLE CAN BE
REMOTE STARTED WITH THE HOOD OPEN, SET FUNCTION A11 TO OFF.
CONTACT
DE CAPOT
SECURITY STICKER
AUTOCOLLANT DE
SÉCURITÉ
MANDATORY INSTALL | INSTALLATION OBLIGATOIRE Notice: the installation of safety
elements are mandatory. The hood pin
and the sticker are essential security
elements and must be installed.
Notice: l'installation des éléments de
sécurité est obligatoire. Le contact de
capot et l'autocollant de sécurité sont
des éléments de sécurité essentiels et
doivent absolument être installés.
THIS MODULE MUST BE INSTALLED BY A
QUALIFIED TECHNICIAN. A WRONG
CONNECTION CAN CAUSE PERMANENT
DAMAGE TO THE VEHICLE.
CE MODULE DOIT ÊTRE INSTALLÉ PAR
UN TECHNICIEN QUALIFIÉ, TOUTE
ERREUR DANS LES BRANCHEMENTS
PEUT OCCASIONNER DES DOMMAGES
PERMANENTS AU VÉHICULE.
STATUT DE CAPOT : LE CONTACT DE CAPOT (INCLUS), DOIT ÊTRE
INSTALLÉ SI LE VÉHICULE PEUT DÉMARRER À DISTANCE, LORSQUE LE
CAPOT EST OUVERT, PROGRAMMEZ LA FONCTION A11 À NON.
Included
Inclus
ONE REV.: 20200128

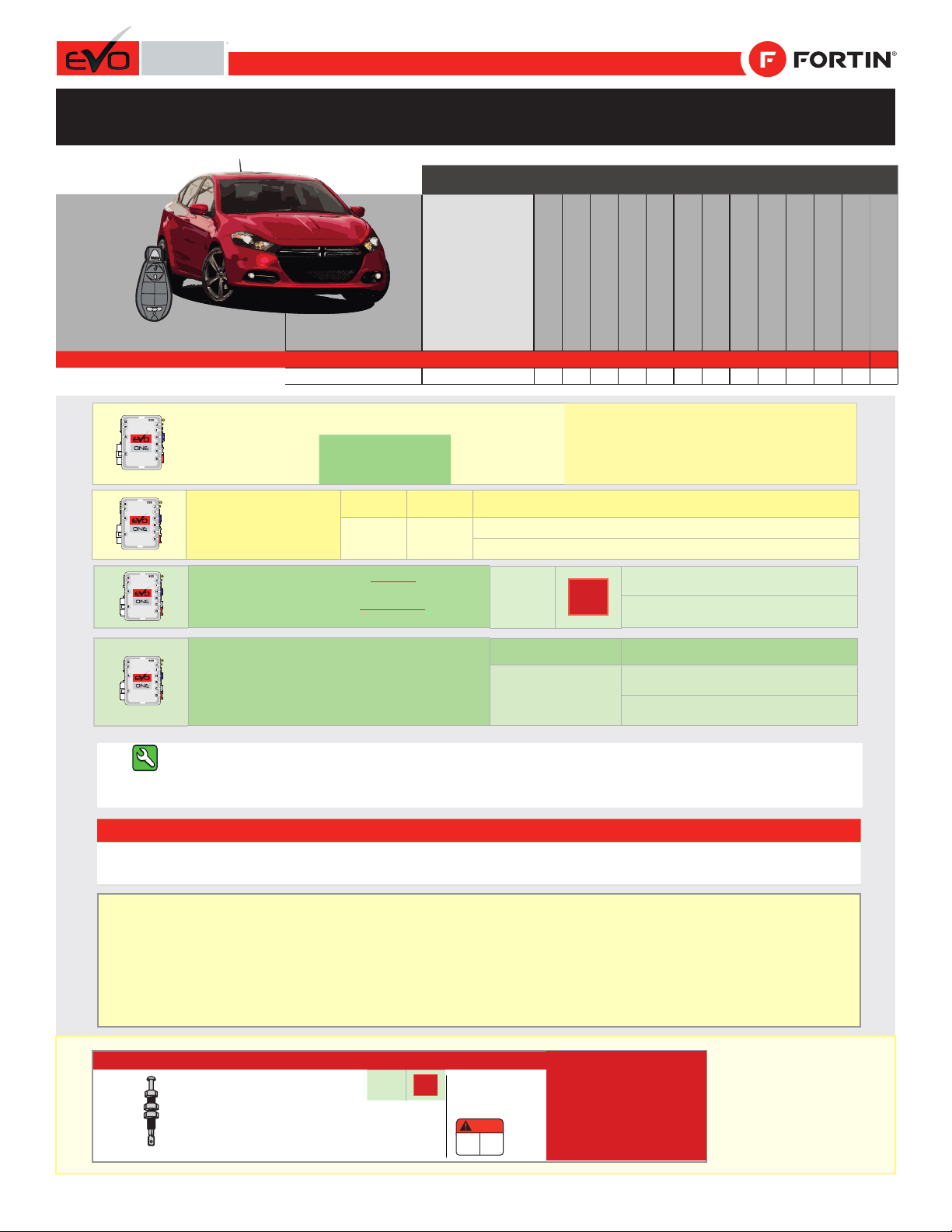

ADDENDUM - SUGGESTED WIRING CONFIGURATION
ADDENDA - SCHÉMA DE BRANCHEMENT SUGGÉRÉ
Vehicle functions supported in this diagram (functional if equipped) | Fonctions du véhicule sup-
portées dans ce diagramme (fonctionnelles si équipé)
VEHICLE
VEHICULES
YEARS
ANNÉES
Immobilizer bypass Lock Unlock Arm Disarm Trunk (open) RAP Disable Tachometer Door Status Trunk Status Hood Status Hand-Brake Status Foot-Brake Status OEM Remote monitoring*
DODGE
Dart
Tip-Key
2013-2016
•
•
•
•
•
•
•
•
•
•
•
•
•
•
Guide # 21911
Parts required (Not included) Pièce(s) requise(s) (Non incluse(s))
1X Resistor 1X Résistance
NOTES
THAR-CHR6 T-Harness available T-Harnais disponible
Program remote
starter option:
Programmez l’option
démarreur à distance:
FUNCTION
FONCTION MODE DESCRIPTION
32 3DK.Blue (GWR) Shut Down After
BleuFoncé (Masse d’activation) Sortie après l’arret.
Program bypass option
(If equiped with OEM alarm):
Programmez l’option du contournement
(Si équipé d’une alarme d’origine):
UNIT OPTION
OPTION UNITE DESCRIPTION
D2
Unlock before / Lock after (Disarm OEM
alarm)
Déverrouille avant / Verrouille après
(Désarme l’alarme d’origine)
*The OEM remote used for programming the module remote will not work once the engine is running.
Please use a di󰀨erent remote control to operate the system.
--------------------------------------------------------------------------------------------------------------------------------------------------------------------------
*La télécommande d’origine utilisée pour la programmation du module ne fonctionnera pas une fois que le moteur est en marche.
SVP utilisez une télécommande di󰀨érente pour opérer le système.
BYPASS FIRMWARE VERSION
VERSION LOGICIELLE CONTOURNEMENT
To add the rmware version and the options, use the
FLASH LINK UPDATER or FLASH LINK MOBILE tool,
sold separately.
Pour ajouter la version logicielle et les options,
utilisez l’outil FLASH LINK UPDATER
ou FLASH LINK MOBILE, vendu séparément.
74.22
ONLY - SEULEMENT
IF THE VEHICLE IS NOT EQUIPED
WITH FUNCTIONNAL HOOD PIN:
SI LE VÉHICULE N’EST PAS ÉQUIPÉ
D’UN CONTACT DE CAPOT FONCTIONNEL: A11 OFF
NON
Hood trigger (Output Status).
Contact de capot (état de sortie).
Page 1 / 8
REGULAR INSTALLATION
INSTALLATION RÉGULIÈRE

This guide may change without notice. See www.fortin.ca for latest version.
Ce guide peut faire l’objet de changement sans préavis. Voir www.fortin.ca pour la récente version.
DESCRIPTION |DESCRIPTION
Ignition switch
Au commutateur d'ignition
At parking light switch.
Au commutateur de feux de stationnement.
(-) PARKING LIGHTS
At driver kick panel
Au panneau latéral côté conducteur
(~) CAN HIGH
(~) CAN LOW
OBD-II connector
Connecteur OBD-II
() CLUTCH
BYPASS
(-) CLUTCH
BYPASS
Clutch switch
Au commutateur d'embrayage
(-) DOOR PIN
(+) RUN SIGNAL
(+) 12V
(-)GROUND(~)IMMO DATA
Page 2 / 8

Yellow In A1
Purple Out A2
Purple/White Out A3
Green Out A4
White Out A5
Orange Out A6
Orange/Black Out A7
Dk.Blue Out A8
Red/Blue In A9
Lt.Blue/Black In/Out A10
Black In A11
Pink Out A12
Yellow/Black Out A13
Brown/White In A14
Pink/Black In A15
Purple/Yellow In/Out A16
Green/White In/Out A17
Green/Red In/Out A18
White/Black Out A19
Lt.Blue In/Out A20
C5 Brown
C4 Gray/Black
C3 Gray
C2 Orange/Brown
C1 Orange/Green
D6 White/Red
D5 White/Blue
D4 White/Green
D3 Yellow/Red
D2 Yellow/Blue
D1 Yellow/Green
White Out E1
Orange Out E2
Red In E3
Black In E4
Pink In/Out E5
Yellow Out E6
This guide may change without notice. See www.fortin.ca for latest version.
Ce guide peut faire l’objet de changement sans préavis. Voir www.fortin.ca pour la récente version.
CUT LOOP FOR AUTOMATIC
TRANSMISSION MODE.
COUPEZ LA BOUCLE POUR LE
MODE TRANSMISSION
AUTOMATIQUE.
AUTOMATIC TRANSMISSION WIRING CONNECTION |SCHÉMA DE BRANCHEMENT TRANSMISSION AUTOMATIQUE
CAN HIGH
CAN LOW
(-)Ground
(+)12V
(-)Hood
(-)Parking Lights
(~) IMMO DATA
A2
A3
A4
A5
A6
A7
A8
A9
A10
A11
A12
A13
A14
A15
A16
A17
A18
A19
A20
E1
E2
E3
E4
E5
E6
C5
C4
C3
C2
C1
D6
D5
D4
D3
D2
D1
A1
D1
D2
D3
D5
C1
C2
C5
E6
E5
E2
E1
A19
A18
A17
A16
A14
A13
A11
A9
A7
A6
A5
A4
A3
A2
A8 C3 C4E4E3A12
Fuse
Fusible
(˜)IMMO DATA
(˜)IMMO DATA
Resistor
Résistance
1 K Ohm
LOCK
D6 A1/A20
HOOD PIN
MANDATORY
CONTACT CAPOT
OBLIGATOIRE
D4/
A10
(-)RAP
(+)Run Signal
(+)Run Signal
(-)PARKING
LIGHTS
White/Brown
Blanc/Brun
Back View
6-pin Black Connector
At parking light
switch.
Vuede dos
Connecteur Noir
de 6-pins
Au commutateur de
feux de stationnement.
At driver kick panel.
Au panneau latéral côté
conducteur.
Back View
Black 6-pin
Connector
At ignition switch
Vue de dos
Connecteur
Noir de 6 pins
Au commutateur
d'ignition
654321
(-)DOOR PIN
Purple
Mauve
(~) CAN
HIGH
Gray/White
Gris/Blanc
1
910
2 3 4 5 7 8
11 12 13 14 15 16
6
14
6
6
Yellow
Jaune
(~)CAN
LOW
OBD-II connector
Front view
Connecteur
OBD-II
Vue de face
65432 1
(~)IMMO
DATA
(+)12V
Red/Green
Rouge/Vert White/Green
Blanc/Vert
(-)GROUND
Black
Noir
CUT
(+)RUN SIGNAL
Purple/Brown
Mauve/Brun
Page 3 / 8

Yellow In A1
Purple Out A2
Purple/White Out A3
Green Out A4
White Out A5
Orange Out A6
Orange/Black Out A7
Dk.Blue Out A8
Red/Blue In A9
Lt.Blue/Black In/Out A10
Black In A11
Pink Out A12
Yellow/Black Out A13
Brown/White In A14
Pink/Black In A15
Purple/Yellow In/Out A16
Green/White In/Out A17
Green/Red In/Out A18
White/Black Out A19
Lt.Blue In/Out A20
C5 Brown
C4 Gray/Black
C3 Gray
C2 Orange/Brown
C1 Orange/Green
D6 White/Red
D5 White/Blue
D4 White/Green
D3 Yellow/Red
D2 Yellow/Blue
D1 Yellow/Green
White Out E1
Orange Out E2
Red In E3
Black In E4
Pink In/Out E5
Yellow Out E6
This guide may change without notice. See www.fortin.ca for latest version.
Ce guide peut faire l’objet de changement sans préavis. Voir www.fortin.ca pour la récente version.
MANUAL TRANSMISSION WIRING CONNECTION |SCHÉMA DE BRANCHEMENT TRANSMISSION MANUELLE
CAN HIGH
CAN LOW
(+)Ignion
(-)Ground
(+)12V
(-)Hood
(-)Parking Lights
(~) IMMO DATA
(-)Ignion
A2
A3
A4
A5
A6
A7
A8
A9
A10
A11
A12
A13
A14
A15
A16
A17
A18
A19
A20
E1
E2
E3
E4
E5
E6
C5
C4
C3
C2
C1
D6
D5
D4
D3
D2
D1
A1
D1
D2
D3
D5
C1
C2
C5
E6
E2
E1
A19
A18
A17
A16
A14
A13
A11
A9
A7
A6
A5
A3
A2
A8 C3 C4E4E3A12
Fuse
Fusible
(˜)IMMO DATA
(˜)IMMO DATA
Resistor
Résistance
1 K Ohm
LOCK
D6 A1/A20
HOOD PIN
MANDATORY
CONTACT CAPOT
OBLIGATOIRE
D4/
A10
(-)RAP
(+)Run Signal
(+)Run Signal
30
86
85
87
87a
30
86
85
87
87a
30
86
85
87
87a
30
86
85
87
87a 30
87 87a
1AMP
Diode
(-)PARKING
LIGHTS
White/Brown
Blanc/Brun
Back View
6-pin Black Connector
At parking light
switch.
Vuede dos
Connecteur Noir
de 6-pins
Au commutateur de
feux de stationnement.
At driver kick panel.
Au panneau latéral côté
conducteur.
Back View
Black 6-pin
Connector
At ignition switch
Vue de dos
Connecteur
Noir de 6 pins
Au commutateur
d'ignition
654321
(-)DOOR PIN
Purple
Mauve
(~) CAN
HIGH
Gray/White
Gris/Blanc
1
910
2 3 4 5 7 8
11 12 13 14 15 16
6
14
6
6
Yellow
Jaune
(~)CAN
LOW
OBD-II connector
Front view
Connecteur
OBD-II
Vue de face
Back View
3-pin Black Connector
At Clutch switch.
Vuede dos
Connecteur Noir
de 3-pins
Au commutateur
d'embrauage.
3
21
()CLUTCH
BYPASS
Black
Noir
CUT
(-)CLUTCH
BYPASS
Green/Yellow
Vert/Jaune
65432 1
(~)IMMO
DATA
(+)12V
Red/Green
Rouge/Vert White/Green
Blanc/Vert
(-)GROUND
Black
Noir
CUT
(+)RUN SIGNAL
Purple/Brown
Mauve/Brun
Page 4 / 8

CONTINUED NEXT PAGE | CONTINUEZ À LA PAGE SUIVANTE
The RED LED will turns ON.
The YELLOW LED turns OFF.
6
5
Insert the key into the ignition
barrel.
DO NOT turn ON the key.
Wait,
Insérez la clé dans le barillet
d'ignition.
Ne tournez pas la clé.
Attendez,
La DEL ROUGE s'allume.
La DEL JAUNE s'éteind.
INSERT
KEY
REMOVE
KEY
Remove the key
from the Ignition
barrel.
Retirez la clé
du contact.
CAUTION - ALL LIGHTS IN THE DASH BOARD MUST BE
OFF BEFORE CONTINUING WITH STEP 5. ATTENTION - TOUTES LES LUMIÈRES DU TABLEAU DE BORD
DOIVENT ÊTRE ÉTEINTES AVANT DE POURSUIVRE AVEC L'ÉTAPE 5.
CAUTION - ALL LIGHTS IN THE DASH BOARD MUST BE
OFF BEFORE CONTINUING WITH STEP 7. ATTENTION - TOUTES LES LUMIÈRES DU TABLEAU DE BORD
DOIVENT ÊTRE ÉTEINTES AVANT DE POURSUIVRE AVEC L'ÉTAPE 7.
Turn the Ignition to the
ON/RUN position.
Tournez
ignition (ON).
la clé en position
Turn the Ignition to the
OFF position.
Tournez la clé à OFF.
2
The BLUE will turns ON. La DEL BLEU s'allume.
Reinsert same key into the
ignition barrel.
DO NOT turn ON the key.
Réinsérez la même clé dans
le barillet d'ignition.
Ne tournez pas la clé.
INSERT
KEY
7
Press and release the
programming button four (4x)
times.
Appuyez et relâchez 4 fois le
bouton de programmation.
The YELLOW LED will
flash 4 times each second.
 La DEL AUNE clignote 4
fois chaque seconde.
WAIT for he YELLOW LED to
turn ON solid.
ATTENDRE que la DEL
JAUNE s'allume solide.
Connect the required
remaining harnesses.
Branchez les harnais
requis restants.
ON
IGN
OFF
IGN
A
E
F
GJ
I
H
B
C
D
IGNITION OFF IGNITION ON
OFF
ON
ON
A
E
F
GJ
I
H
B
C
D
ON ON
NO KEY KEY IN
ON
1
Release the programming
button when the LED is
YELLOW.
2
3
Press and hold
Insert
the
programming button:
the 6-Pin Main connector.
Appuyez maintenir le
bouto
Insérez
et
n de programmation
enfoncé:
le connecteur
Principal à 6-broches.
Relâchez le bouton de
programmation quand la DEL
est JAUNE.
The LEDs will alternate
between BLUE, RED, YELLOW
& BLUE/RED flashes.
Les DELS alterneront entre
un clignotement BLEU,
ROUGE, JAUNE &
BLEU/ROUGE.
4
...
ON
x1
HOLD
A
E
F
GJ
I
H
B
C
D
LED may differ depending on the module casing.
L’apparence des DELS peut différer selon le boîtier du module.
RELEASE
A
E
F
GJ
I
H
B
C
D
ON YELLOW
JAUNE
A
E
F
GJ
I
H
B
C
D
A
E
F
GJ
I
H
B
C
D
A
E
F
GJ
I
H
B
C
D
A
E
F
GJ
I
H
B
C
D
A
E
F
GJ
I
H
B
C
D
FLASH
ON
PRESS X4
...
ON
x4
PRESS
This guide may change without notice. See www.fortin.ca for latest version.
Ce guide peut faire l’objet de changement sans préavis. Voir www.fortin.ca pour la récente version.
KEY BYPASS PROGRAMMING PROCEDURE 1/2 |PROCÉDURE DE PROGRAMMATION CONTOURNEMENT DE CLÉ 1/2
Page 5 / 8

FLASH LINK
UPDATER 2
FLASH LINK MANAGER
SOFTWARE | PROGRAMME
A
E
F
GJ
I
H
B
C
D
A
E
F
GJ
I
H
B
C
D
A
E
F
GJ
I
H
B
C
D
A
E
F
GJ
I
H
B
C
D
A
E
F
GJ
I
H
B
C
D
A
E
F
GJ
I
H
B
C
D
Date: xx-xx
HARDWARE VERSION : 3
FIRMWARE VERSION : 4.0+
Service No : 000 102 04 2536
INTERFACE MODULE
Made in Canada
PATENTS PENDING US: 2007-228827-A1
www.fortinbypass.com
EVO
A
E
F
GJ
I
H
B
C
D
A
E
F
GJ
I
H
B
C
D
Date: xx-xx
HARDWARE VERSION : 3
FIRMWARE VERSION : 4.0+
Service No : 000 102 04 2536
INTERFACE MODULE
Made in Canada
PATENTS PENDING US: 2007-228827-A1
www.fortinbypass.com
EVO
A
E
F
GJ
I
H
B
C
D
A
E
F
GJ
I
H
B
C
D
A
E
F
GJ
I
H
B
C
D
A
E
F
GJ
I
H
B
C
D
ALL
Microsoft Windows
Computer with
Internet connection
Ordinateur Microsoft
Windows avec
connection Internet
Pièces requises (non incluses)
Reconnect the 6-Pin (Main-Harness) connector
and after all the remaining connector.
Rebranchez le connecteur 6-pins (Connecteur principal)
et après tous les connecteurs du EVO-ONE.
Connect the module to the
FLASH LINK UPDATER 2
and visit the DCryptor menu
in the Flash-Link Manager .
Branchez le module au
FLASH LINK UPDATER 2
et visitez le menu DCryptor
dans le Flash-Link Manager.
Disconnect all EVO-ONE connectors.
Débranchez tous les connecteurs du EVO-ONE.
The module is now programmed.
Le module est programmé.
Parts required (not included)
KIA RIO - PUSH-TO-START
This Guide may change without notice. www.ifar.ca for latest version.
Ce Guide peut faire l'objet de changement sans préavis. www.ifar.ca pour la récente version.
PROGRAMMING PROCEDURE 2/2 | PROCÉDURE DE PROGRAMMATION 2/2
8
CONTINUED NEXT PAGE | CONTINUEZ À LA PAGE SUIVANTE
O
O
N
N
IGN
 The RED and BLUE will turns
OFF.
 La DEL BLEU et ROUGE
s'éteignent.
Turn the Ignition to the
ON/RUN position.
Tournez la clé en position
ignition (ON).
11
13
12
Turn the Ignition to the
OFF position.
Tournez la clé à OFF.
O
O
F
F
F
F
IGN
9
 The BLUE LED will flash
rapidly.
CAN-Bus programmed.
 La DEL BLEU clignotera
rapidement:
Réseau CAN programmé.
Page 5 / 7
10
CETTE PROGRAMMATION EST POUR LES
DODGE RAM TIP KEY 2013
xx11
PRESS
 Wait until the BLUE
flash slowly.
 Attendre que la DEL BLEU
clignote lentement.
Unlock the doors with the
OEM remote.
Déverrouillez les portes avec la
télécommande d'origine.
UNLOCK
With OEM
remote:
Avec
Télécommande
d'origine:
 Wait until the BLUE
flash slowly.
 Attendre que la DEL BLEU
clignote lentement.
Press and release the
programming button on the
EVO once.
Appuyez et relâchez le bouton
de programmation du module
EVO.
Without OEM
remote:
Sans
Télécommande
d'origine:
A
E
F
GJ
I
H
B
C
D
FLASH
ON OFF
IGNITION OFF IGNITION ON
OFF
A
E
F
GJ
I
H
B
C
D
IGNITION ON IGNITION OFF
A
E
F
GJ
I
H
B
C
D
IGNITION ON IGNITION OFF
FLASH LINK
UPDATER 2
FLASH LINK MANAGER
SOFTWARE | PROGRAMME
A
E
F
GJ
I
H
B
C
D
A
E
F
GJ
I
H
B
C
D
A
E
F
GJ
I
H
B
C
D
A
E
F
GJ
I
H
B
C
D
A
E
F
GJ
I
H
B
C
D
A
E
F
GJ
I
H
B
C
D
Date: xx-xx
HARDWARE VERSION : 3
FIRMWARE VERSION : 4.0+
Service No : 000 102 04 2536
INTERFACE MODULE
Made in Canada
PATENTS PENDING US: 2007-228827-A1
www.fortinbypass.com
EVO
A
E
F
GJ
I
H
B
C
D
A
E
F
GJ
I
H
B
C
D
Date: xx-xx
HARDWARE VERSION : 3
FIRMWARE VERSION : 4.0+
Service No : 000 102 04 2536
INTERFACE MODULE
Made in Canada
PATENTS PENDING US: 2007-228827-A1
www.fortinbypass.com
EVO
A
E
F
GJ
I
H
B
C
D
A
E
F
GJ
I
H
B
C
D
A
E
F
GJ
I
H
B
C
D
A
E
F
GJ
I
H
B
C
D
ALL
Microsoft Windows
Computer with
Internet connection
Ordinateur Microsoft
Windows avec
connection Internet
Pièces requises (non incluses)
Reconnect the 6-Pin (Main-Harness) connector
and after all the remaining connector.
Rebranchez le connecteur 6-pins (Connecteur principal)
et après tous les connecteurs du EVO-ONE.
Connect the module to the
FLASH LINK UPDATER 2
and visit the DCryptor menu
in the Flash-Link Manager .
Branchez le module au
FLASH LINK UPDATER 2
et visitez le menu DCryptor
dans le Flash-Link Manager.
Disconnect all EVO-ONE connectors.
Débranchez tous les connecteurs du EVO-ONE.
REMOTE STARTER / ALARM VERIFICATION
PROCEDURE | PROCÉDURE DE VÉRIFICATION
DU DÉMARREUR À DISTANCE / ALARME
The module is now programmed.
Le module est programmé.
Parts required (not included)
KIA RIO - PUSH-TO-START
This Guide may change without notice. www.ifar.ca for latest version.
Ce Guide peut faire l'objet de changement sans préavis. www.ifar.ca pour la récente version.
PROGRAMMING PROCEDURE 2/2 | PROCÉDURE DE PROGRAMMATION 2/2
8
CONTINUED NEXT PAGE | CONTINUEZ À LA PAGE SUIVANTE
OONN
IGN
 The RED and BLUE will turn
OFF.
 La DEL BLEU et ROUGE
s'éteignent.
Turn the Ignition to the
ON/RUN position.
Tournez la clé en position
ignition (ON).
10
12
11
Test the remote starter. Remote start the vehicle.
Testez le démarreur à distance. Démarrez le véhicule à
distance.
Turn the Ignition to the
OFF position. Tournez la clé à OFF.
OOFFFF
IGN
9
 The BLUE LED will flash
rapidly.
CAN-Bus programmed.
 La DEL BLEU clignotera
rapidement:
Réseau CAN programmé.
Page 5 / 7
 Wait until the BLUE
flash slowly.
 Attendre que la DEL
BLEU clignote lentement.
CETTE PROGRAMMATION EST POUR LES
DODGE DART 2013
A
E
F
GJ
I
H
B
C
D
FLASH
ON OFF
IGNITION OFF IGNITION ON
OFF
A
E
F
GJ
I
H
B
C
D
IGNITION ON IGNITION OFF
A
E
F
GJ
I
H
B
C
D
A
E
F
G
J
I
H
B
C
D
A
E
F
G
J
I
H
B
C
D
A
E
F
GJ
I
H
B
C
D
A
E
F
G
J
I
H
B
C
D
A
E
F
G
J
I
H
B
C
D
A
E
F
G
J
I
H
B
C
D
A
E
F
GJ
I
H
B
C
D
A
E
F
G
J
I
H
B
C
D
A
E
F
GJ
I
H
B
C
D
Disconnect all connectors and after the 6-Pin (Main-Harness)
or the 4-Pin Data-link connector.
Débranchez tous les connecteurs et ensuite le connecteur
6-pins (Connecteur principal) ou le connecteur
4-pins (Data-Link).
REMOTE STARTER / ALARM VERIFICATION
PROCEDURE | PROCÉDURE DE VÉRIFICATION
DU DÉMARREUR À DISTANCE / ALARME
The module is now programmed.
Le module est programmé. Test the remote starter. Remote start the vehicle.
Testez le démarreur à distance. Démarrez le véhicule
à distance.
AFTER DCRYPTOR PROGRAMMING COMPLETED
Go back to the vehicle and reconnect the 6-Pin (Main-
Harness) or the 4-pins (Data-Link) connector
and after all the remaining connector.
APRÈS LA PROCÉDURE DE PROGRAMMATION
DCRYPTOR COMPLETÉE : retournez au véhicule et
rebranchez le connecteur 6-pins (Connecteur principal)
ou le 4-pins (Data-Link) et après tous les connecteurs.
FLASH LINK UPDATER*
FLASH LINK MOBILE*
FLASH LINK MANAGER*
SOFTWARE | PROGRAMME
A
E
F
GJ
I
H
B
C
D
A
E
F
GJ
I
H
B
C
D
Microsoft Windows
Computer with
Internet connection*
Ordinateur Microsoft
Windows avec
connection Internet*
*Pièces requises (non incluses)
Use the tool:
FLASH LINK UPDATER or
FLASH LINK MOBILE
to visit the DCryptor menu.
Utilisez l'outil:
FLASH LINK UPDATER ou
FLASH LINK MOBILE
pour visitez le menu DCryptor.
*Parts required (not included)
VEHICLE'S OBDII
CONNECTOR
CONNECTEUR OBDII
DU VÉHICULE
OR
OU Smartphone*
(Internet provider
charges
may apply)
Téléphone
Intelligent*
(des frais du
fournisseur
Internet peuvent
s’appliquer)
10
11
12
This guide may change without notice. See www.fortin.ca for latest version.
Ce guide peut faire l’objet de changement sans préavis. Voir www.fortin.ca pour la récente version.
KEY BYPASS PROGRAMMING PROCEDURE 2/2 |PROCÉDURE DE PROGRAMMATION CONTOURNEMENT DE CLÉ 2/2
Page 6 / 8

Remote start
the vehicle.
Démarrez à
distance.
START
All doors must
be closed.
Toutes les
portes doivent
être fermées
Unlock the doors with
either:
• The OEM remote or
• The remote-starter
remote
Déverrouillez les portes
avec soit:
• la télécommande
d'origine ou
• la télécomande du
démarreur à distance
UNLOCK
The vehicle can
now be put in to
gear and driven.
Vous êtes
maintenant prêt à
embrayer et
prendre la route.
ON
IGN
INSERT
KEY
Turn the Ignition to the
ON/RUN position.
Tournez la clé en
position ignition (ON).
Open the
door.
Ouvrir la
porte.
OFF
If the procedure is not followed the vehicle will shut down as soon as
the brake is pressed even if the key is turned ON.
Si la procédure n'est pas suivie le véhicule s'éteindra lorsque le frein
est appuyé, même si la clé est à ON.
This guide may change without notice. See www.fortin.ca for latest version.
Ce guide peut faire l’objet de changement sans préavis. Voir www.fortin.ca pour la récente version.
REMOTE STARTER PROGRAMMING PROCEDURE |PROCÉDURE DE PROGRAMMATION DU DÉMARREUR À DISTANCE
REFER TO THE QUICK INSTALL GUIDE INCLUDED WITH THE
MODULE FOR THE REMOTE STARTER PROGRAMMING.
RÉFÉREZ-VOUS AU GUIDE D’INSTALLATION RAPIDE INCLUS
AVEC LE MODULE POUR LA PROGRAMMATION DU DÉMARREUR
À DISTANCE.
REMOTE STARTER FUNCTIONALITY |FONCTIONNALITÉS DU DÉMARREUR À DISTANCE
Page 7 / 8

Service No : 000 102 04 2536
Date: xx-xx
INTERFACE MODULE
Made in Canada
PATENTS PENDING US: 2007-228827-A1
www.fortinbypass.com
HARDWARE VERSION
FIRMWARE VERSION
Module label | Étiquette sur le module
Notice: Updated Firmware and Installation Guides
Updated fi rmware and installation guides are posted on our web site on a regular
basis. We recommend that you update this module to the latest firmware and
download the latest installation guide(s) prior to the installation of this product.
Notice: Mise à jour microprogramme et Guides d’installations
Des mises à jour du Firmware (microprogramme) et des guides d’installation
sont mis en ligne régulièrement. Vérifiez que vous avez bien la dernière version
logiciel et le dernier guide d’installation avant l’installation de ce produit.
WARNING
The information on this sheet is provided on an (as is) basis with no representation or warranty of accuracy whatsoever.
It is the sole responsibility of the installer to check and verify any circuit before connecting to it. Only a computer safe
logic probe or digital multimeter should be used. FORTIN ELECTRONIC SYSTEMS assumes absolutely no liability or
responsibility whatsoever pertaining to the accuracy or currency of the information supplied. The installation in every case
is the sole responsibility of the installer performing the work and FORTIN ELECTRONIC SYSTEMS assumes no liability
or responsibility whatsoever resulting from any type of installation, whether performed properly, improperly or any other
way. Neither the manufacturer or distributor of this module is responsible of damages of any kind indirectly or directly
caused by this module, except for the replacement of this module in case of manufacturing defects. This module must be
installed by qualified technician. The information supplied is a guide only. This instruction guide may change without
notice. Visit www.fortinbypass.com to get the latest version.
MISE EN GARDE
L’information de ce guide est fournie sur la base de représentation (telle quelle) sans aucune garantie de précision et
d’exactitude. Il est de la seule responsabilité de l’installateur de vérifier tous les fils et circuits avant d’effectuer les connexions.
Seuls une sonde logique ou un multimètre digital doivent être utilisés. FORTIN SYSTÈMES ÉLECTRONIQUES n’assume
aucune responsabilité de l’exactitude de l’information fournie. L’installation (dans chaque cas) est la responsabilité de
l’installateur effectuant le travail. FORTIN SYSTÈMES ÉLECTRONIQUES n’assume aucune responsabilité suite à
l’installation, que celle-ci soit bonne, mauvaise ou de n’importe autre type. Ni le manufacturier, ni le distributeur ne se
considèrent responsables des dommages causés ou ayant pu être causés, indirectement ou directement, par ce module,
excepté le remplacement de ce module en cas de défectuosité de fabrication. Ce module doit être installé par un technicien
qualifié. L’information fournie dans ce guide est une suggestion. Ce guide d’instruction peut faire l’objet de changement
sans préavis. Consultez le www.fortinbypass.com pour voir la plus récente version.
Copyright © 2006-2018, FORTIN AUTO RADIO INC ALL RIGHTS RESERVED PATENT PENDING
TECH SUPPORT
Tél: 514-255-HELP (4357)
1-877-336-7797
ADDENDUM GUIDE WEB UPDATE | MISE À JOUR INTERNET
www.fortinbypass.com
ONE
Page 8 / 8
