Fortin THAR-CHR2 User manual

INSTALLATION GUIDE
Rev. J - 19 / 01 / 2010 WEB UPDATE | MISE À JOUR INTERNET
www.fortinbypass.com
TECH SUPPORT
Tél: 514-255-HELP (4357)
1-877-336-7797
Fax: [phone]
INTERFACE FOR REMOTE CAR STARTERS OR ALARM
INTERFACE POUR DÉMARREURS À DISTANCE OU SYSTÈMES D’ALARME
ALL
EOCHR T2
1
Determine the type remote starter or alarm
for the installation
Installation with DATA-LINK
1-way or 2-way
THAR-CHR2
:
with see page 2
Installation with out DATA-LINK
THAR-CHR2with see page 3
Déterminez le type de démarreur à distance
ou alarme pour l’installation :
Installation avec DATA-LINK
1voie ou 2 voies
THAR-CHR2avec voir page 2
Installation sans DATA-LINK
THAR-CHR2avec voir page 4
DATA-LINK
NO DATA-LINK
OR | OU
EVO-CHR T2 ()THAR-CHR2
VERSION HARDWARE : 1 TO 4
Service No : 000 102 04 2536
EVO-CHR
Hardware Ver: 1 or 2 or 3 or 4
Firmware Ver: 1.12
Date: xx-xx
INTERFACE MODULE
Made in Canada
PATENTS PENDING US: 2007-228827-A1
www.fortinbypass.com
CHRYSLER 300 - 300C 2005-2007
JEEP COMMANDER 2006-2007
JEEP GRAND CHEROKEE 2005-2007
JEEP PATRIOT 2007
JEEP COMPASS 2007

WARNING
only
Starter(+)
Connections at this connector are required if a
wire is present on the connector.
ATTENTION:
seulement starter(+)
Les branchements à ce connecteur sont requis
si il y a un fil présent au
connecteur.
30
86
85 87
87a
(-) While running
WITH DATA-LINK
OUTPUT | SORTIE INPUT | ENTRÉE
WITH DATA-LINK \ AVEC DATA-LINK
ALL
EOCHR
EVO-CHR T2 ()THAR-CHR2
2
BRANCHEZ le 12V
BATTERIE
lumières de
stationnement
POSITIVES
du démarreur
à distance au véhicule, si
les
ou toutes
autres sorties de
puissances sont
connectées.
The must be
connected from the
remote-starter to the
vehicle if the
or any other
high-current output is
used.
12v Battery
positive
park-lights
12V Battery | 12V Batterie
Lt.Blue | Bleu Pâle
White | Blanc
Pink | Rose
Blue | Bleu
Orange
Purple | Mauve
Yellow | Jaune
Trunk Status Valise
Brake Status Frein
Tach
~
Hood Status Capot
Door Status Porte
E-Brake Status Frein Main
Lt. Blue/Black | BleuPâle/Noir
White/Black | Blanc/Noir
Pink/Black | Rose/Noir
Green | Vert
Orange/Black | Org/Noir
Purple/White | Mauve/Blanc
Yellow/Black | Jaune/Noir
Programming
Button
Bouton de
Programmation
Parking Light | Lumière de Stationnement
EVO-CHR
n.c.
1-way
1-way
1-way
1-way
1-way
1-way
CONN. 2
THAR-CHR2
FEMALE
FEMELLE
MALE
MÂLE
VEHICLE
VÉHICULE
MUX
Disconnect the immobilizer connector witch is located at
the key cylinder.
Connect the male connector of the T-Harness to the
immobilizer module.
Connect the immobilizer connector to the female
connector of the T-Harness.
Press the EVO-CHR programming switch
Go
page 4
while
inserting the T-harness into the EVO-CHR module.
The Red LED will illuminate to indicate you are in
programming mode, release the programming button.
Débranchez le connecteur d’immobilisateur situé au
barillet de la clé.
Branchez le connecteur mâle du Harnais en T dans le
module d’immobilisation.
Branchez le connecteur d’immobilisateur dans le
connecteur femelle du Harnais en T
en insérant le dans le
module. Le DEL rouge s'allume pour indiquer le début de
la programmation,
Maintenez le bouton de programmation du EVO-
CHR enfoncé Harnais en T
relâchez le bouton de
programmation. Continuez à la page 4
CONN. 2
DATA C ABLE
n.c.
n.c.
n.c.
n.c.
Remote Starter or Alarm
Démarreur ou alarme
1-way Only connect for 1-Way Data-Link
Branchez pour Data-Link 1-voie seulement DATA PORT
Ignition 1
12V Battery
Ground
(+)
Starter
Starter (+)
2
1
3
4
5
6
3
4
5
6
3
4
6
5
(-) While running
MUX
PURPLE/BROWN
MAUVE/BRUN
MUX
Starter (+)
5 PIN CONN.
Ignition plug | Connecteur d’ignition
VEHICLE | VÉHICULES 2004 - 2006
and some | et quelques 2007
Except Dodge Durango
(+) Start IN

WARNING
only
Starter(+)
Connections at this connector are required if a
wire is present on the connector.
ATTENTION:
seulement starter(+)
Les branchements à ce connecteur sont requis
si il y a un fil présent au
connecteur.
5 PIN CONN.
Ignition plug | Connecteur d’ignition
VEHICLE | VÉHICULES 2004 - 2006
and some | et quelques 2007
Except Dodge Durango
30
86
85 87
87a
12V Battery
Ground
(+)
Starter
MUX
PURPLE/BROWN
MAUVE/BRUN
1
EVO-CHR T2 ()THAR-CHR2 3
OUTPUT | SORTIE INPUT | ENTRÉE
WITHOUT DATA-LINK \ SANS DATA-LINK
Trunk Status Valise
(-) While running
Lock | Verrouille
Ignition 1
Brake Status Frein
Tach
~
(+) Start IN
Hood Status Capot
Door Status Porte
E-Brake Status Frein Main
Unlock | Déverrouille
Trunk | Valise
Parking Light | Lumière de Stationnement
12V Battery | 12V Batterie
Ground | Masse
Remote Starter
or Alarm
Démarreur
ou alarme
n.c.
EVO-CHR
CONN. 2
Starter (+)
Programming
Button
Bouton de
Programmation VEHICLE
VÉHICULE
MUX
Disconnect the immobilizer connector witch is located at
the key cylinder.
Connect the male connector of the T-Harness to the
immobilizer module.
Connect the immobilizer connector to the female
connector of the T-Harness.
Press the EVO-CHR programming switch
Go
page 4
while
inserting the T-harness into the EVO-CHR module.
The Red LED will illuminate to indicate you are in
programming mode, release the programming button.
Débranchez le connecteur d’immobilisateur situé au
barillet de la clé.
Branchez le connecteur d’immobilisateur dans le
connecteur Femelle du Harnais en T
Branchez le connecteur Mâle du Harnais en T dans le
module d’immobilisation.
en insérant le dans le
module. Le DEL rouge s'allume pour indiquer le début de
la programmation,
Maintenez le bouton de programmation du EVO-
CHR enfoncé Harnais en T
relâchez le bouton de
programmation. Continuez à la page 4
FEMALE
FEMELLE
MALE
MÂLE
THAR-CHR2
Lt.Blue | Bleu Pâle
White | Blanc
Pink | Rose
Blue | Bleu
Orange
Purple | Mauve
Yellow | Jaune
Lt. Blue/Black | BleuPâle/Noir
White/Black | Blanc/Noir
Pink/Black | Rose/Noir
Green | Vert
Orange/Black | Org/Noir
Purple/White | Mauve/Blanc
Yellow/Black | Jaune/Noir
CONN. 2
(+) Start IN
2
1
Not used
Pas utilisé
4
6
5
(-) While running
(-) While running
MUX
3
4
5
6
3
4
5
6

WEB UPDATE | MISE À JOUR INTERNET
www.fortinbypass.com
4ALL
EOCHR
Neither the manufacturer or distributor of this module is responsible of damages of any kind indirectly or directly caused by this module, except for the replacement
of this module in case of manufacturing defects. This module must be installed by qualified technician. This install guide may change without notice. isit
www.fortinbypass.com to get latest version.
V
Ni le manufacturier, ni le distributeur ne se considèrent responsables des dommages causés ou ayant pu être causés, indirectement ou directement, parce
module, excepté le remplacement de ce module en cas de défectuosité de fabrication. Ce module doit être installé par un technicien qualifié. Ce guide d'instruction
peut faire l’objet de changement sans préavis. consultez le pour voir la plus récente version.www.fortinbypass.com
Copyright © 2009, FORTIN AUTO RADIO INC - ALL RIGHTS RESERVED

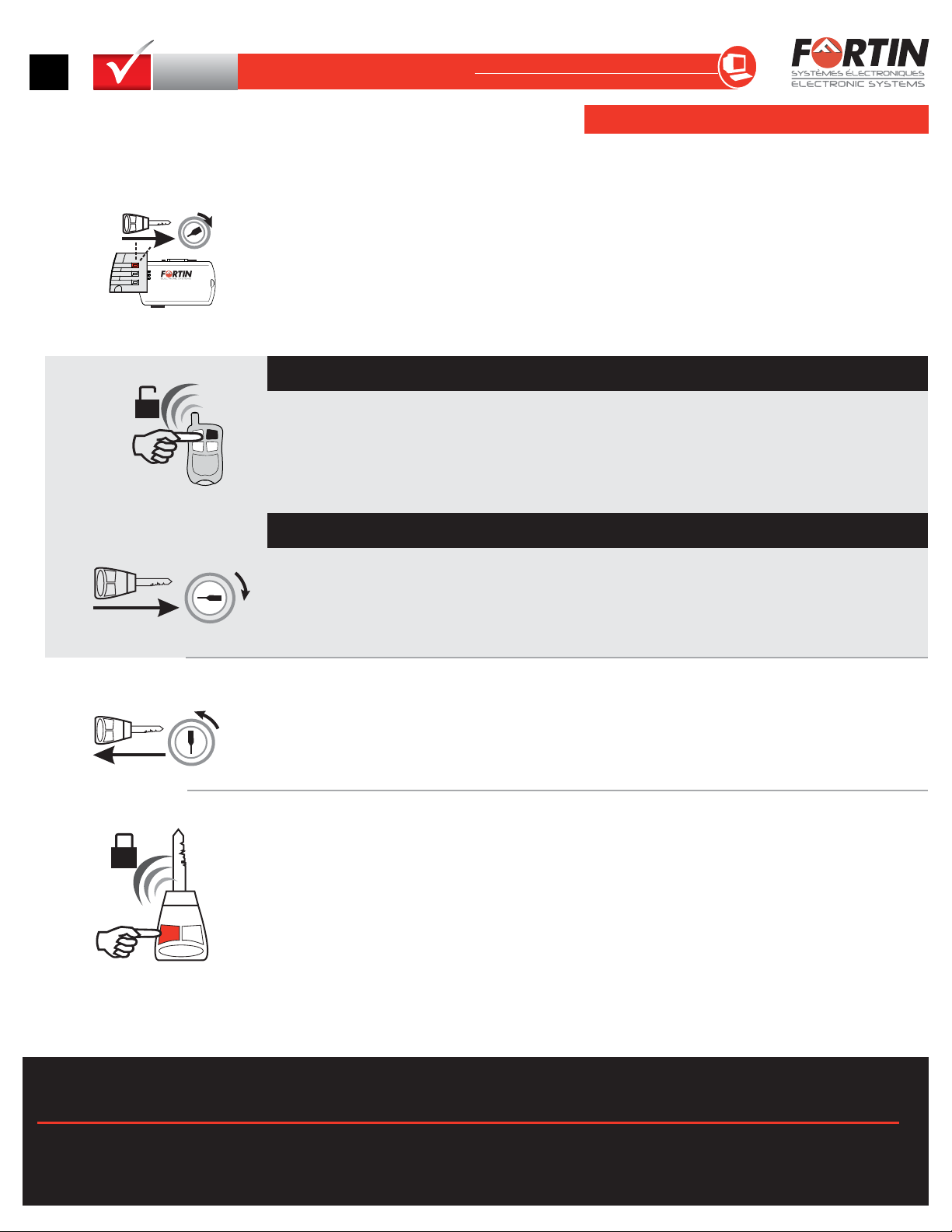

PROGRAMMING | PROGRAMMATIONPROGRAMMING | PROGRAMMATION
Turn the key to the
."ON" position
The Red LED will continue to flash until you
.
The LED will turn off to indicate the module
has been programmed.
press the lock button on the OEM
remote
If the vehicle is not equipped with the OEM
remote: press and release the programming
button of the EVO-CHR module once.
The module is now ready
for use.
Turn the key to the
and remove the key.
"OFF"
position
7
8
IGN
START
OFF
ON
START
OFF
9
Le module est prêt à l’usage
Tournez la clé en
et retirez la clé.
position OFF
Tournez la clef en position .ON
Le DEL rouge clignotera jusqu'à ce que
vous
de la télécommande d'origine du
véhicule.
Le DEL s'éteint pour indiquer que le
module est programmé.
pressiez le bouton Verrouillage
(Lock)
Si le véhicule n’est pas équipé de la
télécommande d’origine: appuyez sur le
bouton de programmation du module
EVO-CHR.
La DEL rouge clignotera
rapidement
The Red LED will start to flash
rapidly
CAUTION
ATTENTION
the module can only be programmed a maximum of 5 times on a vehicle.
le module peut être programmé 5 fois sur un véhicule.maximum
Press the on the remote car
starter
or
Put the Purple/White wire to ground with a
jumper for 1 one second.
unlock button
remote control.
Appuyez sur le bouton
de la télécommande du démarreur à
distance.
ou
Mettez le fil Mauve/Blanc à la masse à
l'aide d'un fil jumper pour 1 seconde.
Déverrouillage
7b
PANIC
LOCK UNLOCK
Start the vehicle with the key.
The LED on theEVO-CHR module will start to
flash twice as fast.
ON
START
OFF
7C
Démarrez le véhicule avec la clé.
La DEL sur le module EVO-CHR
commence à clignoter 2 fois plus
rapidement.
Véhicules équipés de
l’alarme d’origine:
Vehicles equipped with
OEM alarm:
Véhicules équipés d'un
(+) starter à l'ignition:
Vehicles equipped with
(+) starter at Ignition:
Note: Assurez-vous que le fil Bleu pâle/Noir
du module est branché sur le véhicule.
Note: Ensure the Lt Blue/Black wire from
the module is connected to the vehicle
