Fortis 4063726007728 User manual

4063726007728

2
INDEX
Deutsch
3
English
14
Français
25
Italiano
36
Español
47
Nederlands
58
Dansk
69
Čeština
80
Magyar
91
Polski
102
Română
113

Deutsch
3
4063726007728
Bedienungsanleitung
Inhalt
1. Lieferumfang ................................................................................... 4
2. Allgemeine Sicherheitshinweise...................................................... 4
3. Erläuterungen der Symbole am Gerät............................................. 6
4. Bedienelemente.............................................................................. 7
5. Technische Daten............................................................................ 8
6. Bedienung ..................................................................................... 10
7. Instandhaltung .............................................................................. 11
8. Gewährleistung und Ersatzteile..................................................... 11

Deutsch
4
1. Lieferumfang
Bitte überprüfen Sie nach dem Auspacken den Lieferumfang auf
Transportbeschädigungen und Vollständigkeit.
•Messgerät mit Handteil
•Prüfspitzen 4 mm (zum Anschrauben)
•Bedienungsanleitung
2. Allgemeine Sicherheitshinweise
Um eine sichere Benutzung des Gerätes zu gewährleisten, befolgen Sie bitte
alle Sicherheits- und Bedienungshinweise in dieser Anleitung.
•Stellen Sie vor Verwendung des Gerätes sicher, dass das es unbeschädigt ist
und einwandfrei funktioniert. (z.B. an bekannten Spannungsquellen)
•Das Gerät darf nicht mehr benutzt werden, wenn das Gehäuse beschädigt ist,
wenn eine oder mehrere Funktionen ausfallen, wenn keine Funktion
angezeigt wird oder wenn Sie vermuten, dass etwas nicht in Ordnung ist.
•Wenn die Sicherheit des Anwenders nicht garantiert werden kann, muss das
Gerät außer Betrieb genommen und gegen Verwendung geschützt werden.
•Beim Benutzen dieses Geräts dürfen die Prüfkabel nur an den Griffen hinter
dem Fingerschutz berührt werden –die Prüfspitzen nicht berühren.
•Erden Sie sich niemals beim Durchführen von elektrischen Messungen.
Berühren Sie keine freiliegenden Metallrohre, Armaturen usw., die ein
Erdpotential besitzen könnten. Erhalten Sie die Isolierung Ihres Körpers durch
trockene Kleidung, Gummischuhe, Gummimatten oder andere geprüfte
Isoliermaterialien.
•Legen Sie niemals Spannungen oder Ströme an das Messgerät an, welche die
am Gerät angegebenen Maximalwerte überschreiten.

Deutsch
5
•Seien Sie vorsichtig, wenn Sie an Spannungen über 60V DC, 30V AC (RMS)
oder 42V AC (Spitzenwert) arbeiten. Diese Spannungen können
lebensgefährlich sein!
•Verwenden Sie das Gerät in keiner höheren Kategorie als zugelassen.
•Verwenden Sie das Gerät nicht im Freien, in feuchter Umgebung oder in
Umgebungen, die starken Temperaturschwankungen ausgesetzt sind.
•Verwenden Sie das Gerät keinesfalls in explosionsgefährdeter Umgebung.
•Lagern Sie das Gerät nicht in direkter Sonnenbestrahlung.
•Lassen Sie das Gerät niemals - ohne es zu halten - in einer Steckdose stecken,
da es sonst beschädigt werden kann.
•Wenn das Gerät modifiziert oder verändert wird, ist die Betriebssicherheit
nicht länger gewährleistet. Zudem erlöschen sämtliche Garantie- und
Gewährleistungsansprüche.

Deutsch
6

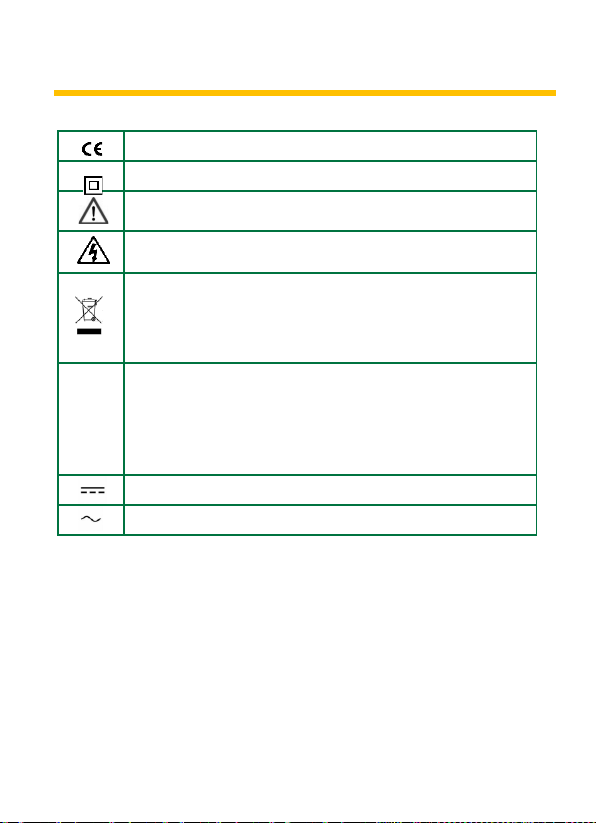

3. Erläuterungen der Symbole am Gerät
Übereinstimmung mit der EU-Niederspannungsrichtlinie (EN-
61010)
Schutzisolierung: Alle spannungsführenden Teile sind doppelt
isoliert
Gefahr! Beachten Sie die Hinweise der Bedienungsanleitung!
Achtung! Gefährliche Spannung! Gefahr von Stromschlag.
Dieses Produkt darf am Ende seiner Lebensdauer nicht in den
normalen Haushaltsabfall entsorgt werden, sondern muss an
einer Sammelstelle für das Recycling von elektrischen und
elektronischen Geräten abgegeben werden.
CAT III
Das Gerät ist für Messungen in der Gebäudeinstallation
vorgesehen. Beispiele sind Messungen an Verteilern,
Leistungsschaltern, der Verkabelung, Schaltern, Steckdosen der
festen Installation, Geräten für industriellen Einsatz sowie an
fest installierten Motoren.
Gleichspannung/-strom (IEC 60417-5031)
Wechselspannung/-strom (IEC 60417-5032)

Deutsch
7
4. Bedienelemente
1
Prüfspitze (Messgerät)
2
Prüfspitze (Handteil)
3
Anzeige (LED’s)
4
Prüfspitzen 4 mm (zum Anschrauben)

Deutsch
8
5. Technische Daten
Anzeige
LED
Bereich
6, 12, 24, 50, 120, 230 und 400 V AC / DC
Frequenz AC
50 / 60 Hz
Bereichswahl
Automatische Bereichswahl
Kategorie (Einsatzbereich)
CAT III, 400 V
Überlastschutz
400 V
Eingangsimpedanz
≤25kΩGleichspannung / Wechselspannung
Stromversorgung
Das Gerät benötigt keine Batterien.
Ansprechzeit
< 0,1s / 3 V
Betriebsbedingungen
-10º C bis 55º C / < 85% Luftfeuchte
Seehöhe
max. 2.000 m

Deutsch
9
Funktion
Bereich
Genauigkeit in % vom
angezeigten Wert
Gleichspannung
(V =)
6V
-30% bis 0%
12V
24 V
50 V
120 V
230 V
400 V
Wechselspannung
(V ) 50Hz/60Hz
6V
-30% bis 0%
12V
24 V
50 V
120 V
230 V
400 V

Deutsch
10
6. Bedienung
•Beachten Sie unbedingt die Allgemeinen Sicherheitshinweise.
(Kapitel 3)
•Lassen Sie das Gerät niemals - ohne es zu
halten - in einer Steckdose stecken, da es
sonst beschädigt werden kann.
Achtung!
Stromschlaggefahr! Die Prüfspitzen sind möglicherweise nicht lang genug, um
die spannungsführenden Teile innerhalb einiger 230V Steckdosen zu
berühren, da diese sehr tief eingesetzt sind. Als Ergebnis kann die Ablesung 0
Volt anzeigen, obwohl tatsächlich Spannung anliegt. Vergewissern Sie sich,
dass die Prüfspitzen die Metallkontakte in der Steckdose berühren, bevor Sie
davon ausgehen, dass keine Spannung anliegt.
Verwenden Sie die Prüfspitzen 4 mm.
Hinweis:
Bei der Messung von Gleichspannungen bezieht sich die Polarität der
angezeigten Spannung auf die Prüfspitze des Gerätes (+ Pol). Aus technischen
Gründen schaltet sich das Gerät bei Spannungen unter 3 V nicht automatisch
ein.

Deutsch
11
Gleichspannungsmessung / Wechselspannungsmessung
1. Berühren Sie mit den Prüfspitzen die Messpunkte.
2. Der Messwert wird durch aufleuchtende LED‘s angezeigt.
Bei negativer Polarität (Minuspol am Gerät) leuchtet nur die "minus 6 V" - LED.
Beim Anliegen von Wechselspannung leuchten beide 6 V - LEDs.
7. Instandhaltung
Das Gerät benötigt keine Batterien.
Reparaturen an diesem Gerät dürfen nur von qualifizierten Fachleuten ausgeführt
werden.
Reinigung
Bei Verschmutzung reinigen Sie das Gerät mit einem feuchten Tuch und etwas
Haushaltsreiniger. Achten Sie darauf, dass keine Flüssigkeit in das Gerät dringt!
Keine aggresiven Reinigungs- oder Lösungsmittel verwenden!
8. Gewährleistung und Ersatzteile
Für dieses Gerät gilt die gesetzliche Gewährleistung von 2 Jahren ab
Kaufdatum (lt. Kaufbeleg).
Bei Bedarf an Ersatzteilen sowie bei Fragen oder Problemen wenden Sie sich
bitte an Ihren Fachhändler.
Reklamationsabwicklung
Bevor Sie uns wegen einer Reklamation kontaktieren oder uns ein Gerät zur
Überprüfung senden, prüfen Sie bitte, ob eine der folgenden häufigen
Fehlerursachen vorliegt:

Deutsch
12
Fehlerbeschreibung
Ursache
Lösung
Gewähr-
leistung
Gerät lässt sich
nicht einschalten,
keine Anzeige am
Display
Batterie leer
bzw. nicht
oder falsch
eingesetzt
Batterie
tauschen bzw.
korrekt
einsetzen
NEIN
Messung ungenau
Batterie
schwach
Batterie
tauschen
NEIN
Messung im
Strombereich (A=/
A~) funktioniert
nicht, in anderen
Bereichen schon
Sicherung
defekt 1)
Sicherung
tauschen
NEIN
Anzeige im Display
vorhanden, aber
keine Reaktion auf
Messungen;
Außerdem wird "H"
(Data hold)
angezeigt
Data Hold
Taste
eingerastet
Data Hold
Taste erneut
drücken, um
die Funktion
zu
deaktivieren
NEIN
Kratzer am Display
bei Neugerät
Schutzfolie
befindet sich
noch am
Display
Schutzfolie
abziehen
NEIN
Anzeige im Display
vorhanden, aber
keine Reaktion auf
Messungen
Prüfkabel in
der falschen
Buchse oder
nicht tief
genug
eingesteckt
Prüfkabel in
die korrekte
Buchse bis
zum Anschlag
einstecken
NEIN
Anzeige im Display
vorhanden, aber
nur fallweise
Reaktion auf
Messungen
Wackelkontakt
der Prüfkabel
Prüfkabel
tauschen
JA 2)

Deutsch
13
1) (passiert nur durch Überlastung oder Kurzschluss in Folge einer
Fehlbedienung)
2) Gewährleistungfrist: 2 Jahre nach Kaufdatum (siehe Datum Kaufbeleg)
mit Umkehr der Beweislast nach 6 Monaten.
Änderungen in Folge der technischen Entwicklung,
sowie Irrtum und Druckfehler vorbehalten.
Wuppertal, 11 –2022
EDE-Platz 1
42389 Wuppertal
Germany
+49 202/60 96 0

English
14
4063726007728
Manual
Contents
1. Scope of delivery........................................................................... 15
2. Safety Instructions......................................................................... 15
3. Symbols Description...................................................................... 17
4. Controls......................................................................................... 18
5. General Specifications................................................................... 19
6. Operating Instructions .................................................................. 21
7. Maintenance ................................................................................. 22
8. Guarantee and Spare Parts ........................................................... 22

English
15
1. Scope of delivery
After unpacking please check the package contents for transport damage and
completeness.
•Measurement device with Handset
•Probes 4mm (for screwing on)
•Operating manual
2. Safety Instructions
To ensure the safe use of the device, please follow all the safety and operating
instructions given in this manual.
•Before using the device, make sure that it is intact and is functioning properly.
(e.g. by connecting to known voltage sources)
•The device must no longer be used if the housing is damaged, if one or more
functions fail if no function is displayed, or if you suspect that something is
not right.
•If the safety of the user cannot be guaranteed, the device may not be
operated and secured against use.
•While using this device, hold the test leads only behind the finger guards - do
not touch the probes.
•Never ground yourself while making electrical measurements. Do not touch
any exposed metal pipes, fittings etc., which could have a ground potential.
Ensure that your body is isolated by using dry clothes, rubber shoes, rubber
mats or other approved insulation materials.
•Never connect the device to voltage or current sources that exceed the
specified maximum values.
•Be careful when working on voltages above 60V DC, 30V AC (RMS) or 42V AC

English
16
(peak value). These tensions can be life-threatening!
•Do not use the device in any higher category than allowed.
•Do not use the device outdoors, in humid surroundings or in environments
that are subjected to extreme temperature fluctuations.
•Never use the device in an explosionprone environment.
•Do not store the device in places which are exposed to direct sunlight.
•Never allow the appliance to be plugged into an outlet without holding it,
otherwise it may be damaged.
•If changes or modifications are made to the device, the operational safety is
no longer guaranteed and the warranty becomes void.

English
17
3. Symbols Description
Conforms to the relevant European Union directive (EN-61010)
Product is protected by double insulation
Risk of Danger. Important information See instruction manual
Attention! Hazardous voltage. Risk of electric shock.
This product should not be disposed along with normal
domestic waste at the end of its service life but should be
handed over at a collection point for recycling electrical and
electronic devices.
CAT III
The device is designed for making measurements in building
installations. Examples are measurements on junction boards,
circuit breakers, wiring, switches, permanently installed
sockets, devices for industrial use as well as permanently
installed motors.
DC voltage / current (IEC 60417-5031)
AC voltage / current (IEC 60417-5032)

English
18
4. Controls
1
Probe (Measurement device)
2
Probe (Handset)
3
Display (LED’s)
4
Probes 4mm (for screwing on)

English
19
5. General Specifications
Display
LED
Range
6, 12, 24, 50, 120, 230 and 400 V AC / DC
Frequency AC
50 / 60 Hz
Range selection
Automatic range
Category (Usage condition)
CAT III, 400 V
Overload protection
400 V
Internal impedance
≤25kΩDC voltage / AC voltage
Power supply
The device does not require batteries.
Response time
< 0,1s / 3 V
Operating temperatute
-10º C to 55º C / < 85% Humidity
Altitude
max. 2.000 m

English
20
Function
Range
Accuracy of the value
displayed in %
DC voltage
(V =)
6V
-30% to 0%
12V
24 V
50 V
120 V
230 V
400 V
AC voltage
(V ) 50Hz/60Hz
6V
-30% to 0%
12V
24 V
50 V
120 V
230 V
400 V
