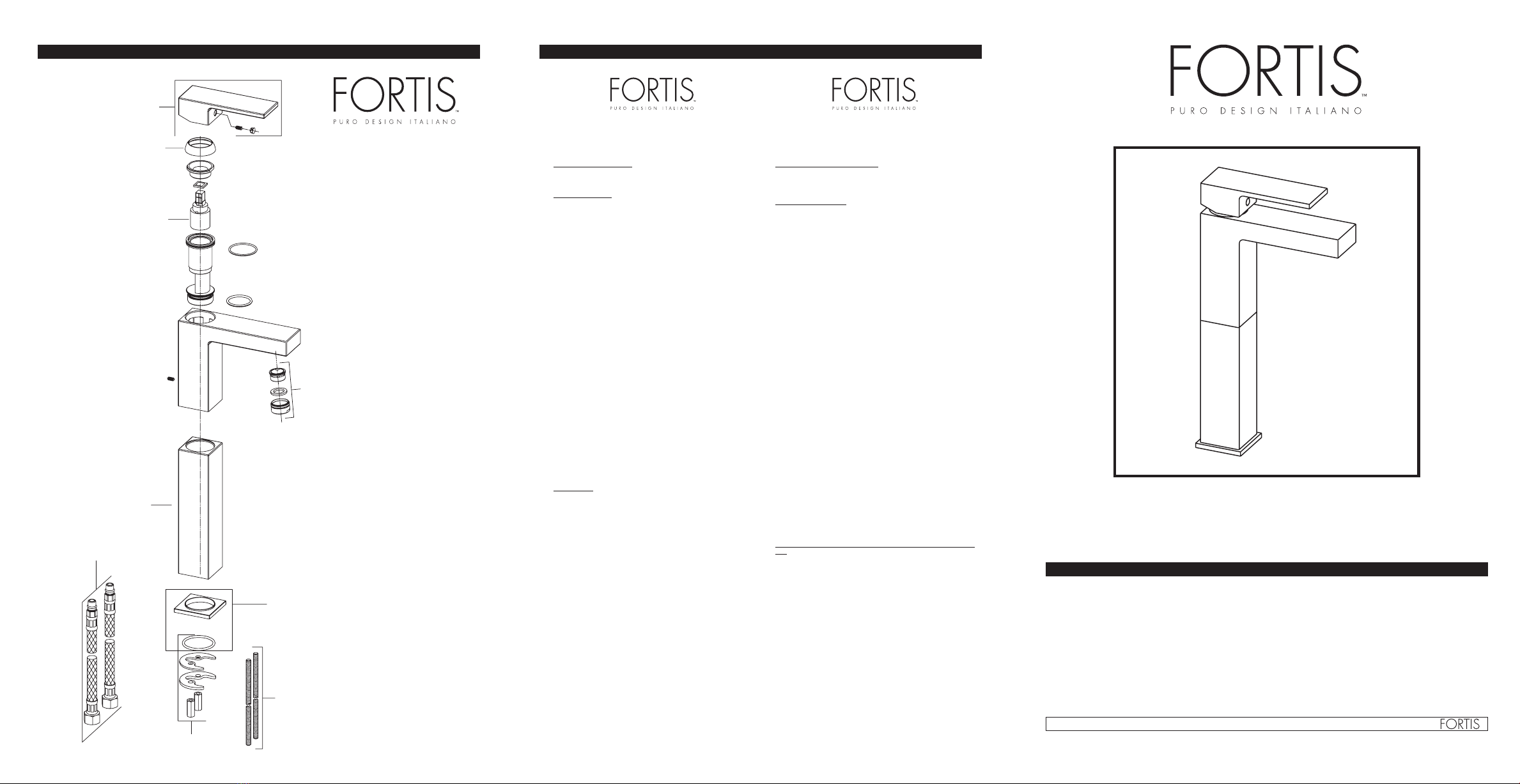

Fortis SCALA 8420500 User manual

8420500 SCALA
Single Control Vessel Lavatory Faucet, Less Drain Assembly
Mezclador monomando lavabo para modelo tipo barreño
VPC0701100940
For information such as installation or
care and warranty for this product, please
contact your local Fortis distributor.
www.fortisfaucet.com
Para informacion sobre la instalación, o
cuidar el producto y garantia, por favor
llama a su distribuidor local de Fortis.
www.fortisfaucet.com
01-07-2010
Copyright © 2009, Fortis
8420500
English Español
Fortis 877 55 FORTIS - (36784) Da Vinci
Lake Forest, CA 92610
www.fortisfaucet.com
[e-mail]
for technical support call
1-877-280-5940
84-910R
84-954R
73CC956
57-211TU
78CC957/211LL
78AE950/579NSFB
78AE950/579NSFR
53-682A1/5
57-211ZR
TIRFZ282
LIMITED LIFETIME WARRANTY
FOR RESIDENTIAL PRODUCTS
FORTIS provides the following warranties for its products to the original
purchaser in a residential application.
MECHANICAL WARRANTY: FORTIS provides a Limited Lifetime Warranty
to all mechanical parts to be free from all manufacturing defects in materials
and workmanship under normal use for as long as the original purchaser
owns their home.
FINISH WARRANTY: FORTIS provides a Limited Lifetime Warranty on all
Fortis products to the original purchaser against manufacturing defects in
materials and workmanship.
In the event of any defect in the product breaches the foregoing warranties,
FORTIS, at its option, will replace any part or finish that proves to be
defective in material and/or workmanship, under normal installation, use
and service. Repair or replacement of the product is the exclusive remedy.
For any remedy under this warranty, FORTIS, is to be notified describing the
problem. In order to notify FORTIS and receive assistance or service under
this warranty, the original purchaser may:
1. Contact by Phone: For a consumer service representative, call 1-877-
280-5940
2. Contact by Mail: Write consumer service department to the below
address: FORTIS, Inc.,
Customer Service Department
1571 North Main Road
Newfield, NJ 08344
[phone]
3. Contact by Email: Email Fortis customer service: customerservice@
fortisfaucet.com
4. Contact your Distributor: Notify the location or distributor from which the
product was purchased.
Upon contacting FORTIS, you will need to provide:
a. FORTIS product model number
b. A description of the problem
c. Your contact information (Name, Address, Phone Number)
d. Approximate Date of Purchase
In addition to the information above, to obtain a warranty repair or
replacement, you will need to provide:
1. The faulty part or product (carefully packed)
2. Proof-of-purchase (original sales receipt) from the original consumer
purchaser
FORTIS, Inc.,
Customer Service Department
1571 North Main Road
Newfield, NJ 08344
[phone]
Please allow 7 to 14 business days warranty processing.
EXCLUSIONS: This warranty does NOT cover and FORTIS will NOT
pay for:
1. Conditions, malfunctions or damage not resulting from defects in material
or workmanship
2. Conditions, malfunctions or damage resulting from any of the following:
a. Normal wear and tear, improper installation, improper maintenance,
misuse, abuse, negligence, accident or alteration
b. The use of abrasive or caustic cleaning agents or “no-rinse” cleaning
products, or the use of the product in any manner contrary to the product
instructions
c. Conditions in the home such as excessive water pressure or corrosion
3. Labor and other expenses related to disconnection, deinstallation, or
return of the product for warranty service (including but not limited to proper
packaging and shipping costs) or for installation or reinstallation of the
product
4. Accessories, connected to materials and products, or related products not
manufactured by FORTIS.
5. Any FORTIS product sold for display purposes.
WARRANTY FOR COMMERCIAL APPLICATIONS:
If the FORTIS product is installed in a commercial application, the above
mechanical warranty shall be limited for a period of (10) years and the
above finish warranty shall be limited for a period of (5) years from the date
of the purchase of the product.
Repair or replacement parts are warranted only for the period remaining
under the initial warranty. The same exclusions apply as above residential
application policy.
GARANTÍA LIMITADA DE POR VIDA
PARA PRODUCTOS DE USO RESIDENCIAL
FORTIS ofrece al comprador original las siguientes garantías para sus
productos utilizados para instalaciones residenciales.
GARANTÍA PARTES MECÁNICAS: FORTIS ofrece para todos los
componentes mecánicos una Garantía Limitada de por vida que cubre los
defectos de fabricación en los materiales y elaboración, en condiciones de
uso normales, hasta que el comprador original sea propietario del inmueble
donde se instala el producto.
GARANTÍA ACABADOS: FORTIS ofrece al comprador original para todos
los productos FORTIS una Garantía Limitada de por vida que cubre los
defectos de fabricación en los materiales y la elaboración.
En caso de que un producto no fuera conforme a los parámetros de las
mencionadas garantías debido a algún defecto, FORTIS, a su exclusiva
discreción, sustituirá el componente o el acabado defectuoso en el
material y/o la elaboración en normales condiciones de instalación,
uso y mantenimiento. La única solución admitida será la reparación o la
sustitución del producto.
Para hacer valer cualquier tipo de cobertura prevista por la garantía el
usuario deberá enviar la solicitud a FORTIS junto con una descripción
completa del problema. Para notificar a FORTIS y recibir asistencia o un
servicio en conformidad a la presente garantía, el comprador original
podrá:
1. Llamar por teléfono: para ponerse en contacto con un representante del
servicio de atención al cliente al número 1-877-280-5940
2. Por correo: Escribir a la oficina del servicio de atención al cliente a la
siguiente dirección: FORTIS, Inc.,
Customer Service Department
1571 North Main Road
Newfield, NJ 08344
[phone]
3. Por email: Email del servicio de atención al cliente FORTIS:
[e-mail]
4. Contactar a nuestro distribuidor: Comunicar el lugar o el distribuidor
donde ha sido comprado el producto.
Después de haberse puesto en contacto con FORTIS, deberán indicar:
a. El número del modelo del producto FORTIS
b. Una descripción del problema
c. Las informaciones para contactarles (nombre, dirección, número de
teléfono)
d. Fecha de compra aproximada
Para poder recibir asistencia para la reparación o sustitución en garantía,
además de las informaciones anteriormente mencionadas, deberán enviar
lo siguiente:
1. El componente o producto defectuoso (cuidadosamente embalado)
2. El comprobante de compra (recibo de compra original) que el comprador
original del producto posee.
FORTIS, Inc.,
Customer Service Department
1571 North Main Road
Newfield, NJ 08344
[phone]
Para la elaboración de la solicitud de aplicación de la garantía serán
necesarios de 7 a 14 días laborales.
EXCEPCIONES: La presente garantía NO cubre y FORTIS NO pagará
por:
1. Las condiciones, los malfuncionamientos o los daños que no sean debidos
a defectos de material o elaboración
2. Las condiciones, los malfuncionamientos o los daños debidos a uno de los
siguientes casos:
a. Normal desgaste, instalación incorrecta, mantenimiento incorrecto, uso
impropio, abuso, negligencia, accidente o alteración
b. Uso de agentes abrasivos o productos de limpieza corrosivos o que no
necesitan enjuague, o uso impropio del producto contrario a las indicaciones
c. Condiciones del inmueble producidas por excesiva presión del agua o
corrosión
3. Mano de obra y otros gastos relativos a la desconexión, desmontaje
o restitución del producto por servicios de garantía (incluso el embalaje
adecuado y los costos de expedición) o por la instalación o el desmontaje
del producto.
4. Accesorios, relacionados con los materiales y productos, o relativos a
productos no fabricados por FORTIS.
5. Los productos FORTIS vendidos exclusivamente con fines de exposición.
GARANTÍA PARA USOS COMERCIALES:
En caso de que el producto FORTIS sea instalado en una unidad comercial,
la garantía para las partes mecánicas anteriormente indicada será limitada a
un período de (10) años y la garantía para los acabados será limitada a un
período de (5) años desde la fecha de compra del producto.
Las reparaciones y las piezas de repuesto están cubiertas por la garantía
sólo por el período restante de la garantía original. La misma excepción es
válida, como se indica anteriormente, para las normas aplicables al uso en
unidades residenciales.
English Español
AC84CC205LLRISTUF
Istruz. art. 8420500.indd 1-3 28/04/10 11:49

EspañolEnglish
INSTALLATION INSTRUCTIONS INSTRUCCIONES DE INSTALACIÓN
En caso de presiones de funcionamiento
superiores a 5 BARES (~75 PSI), se aconseja
el uso de un reductor de presión.
Antes de efectuar el montaje, se aconseja
purgar las tuberías del agua caliente y fría para
evitar que suciedad y pequeñas impurezas
afecten el funcionamiento del grifo.
FIG. 01
Posicionar el grifo en el orificio del lavabo,
interponer el distanciador (1.B), la arandela de
base (1.C) y la junta (1.D) entre el cuerpo (1.A)
y la cerámica. Introducir los tirantes roscados
(1.E) en la junta (1.G) y la brida (1.H) y fijar
el grifo mediante las tuercas (1.I). Conectar
los tubos flexibles de alimentación (1.F): el
izquierdo al suministro del agua caliente, el
derecho al suministro del agua fría.
FIG. 02
Es oportuno limpiar periódicamente el aireador
para evitar la acumulación de residuos y
caliza que con el tiempo causa una gradual
disminución del caudal. Destornillar el anillo
externo (2.C) y limpiar el filtro (2.B) de las
impurezas; montar nuevamente realizando
las mismas operaciones en sentido inverso y
prestando atención para colocar correctamente
la junta (2.A).
FIG. 03
Extraer la placa (3.B), aflojar el tornillo
prisionero de fijación (3.C) y retirar la maneta
(3.A). Destornillar el capuchón (3.D), la
abrazadera de sujeción (3.E) y extraer el
cartucho (3.G).
Para el montaje, efectuar las operaciones en
In case of pressures over 5 BAR (~75 PSI), we
recommend to use a pressure reducer.
Before proceeding with the assembly, purge the
hot and cold water pipes so as to avoid the
accumulation of dirt and impurities that could
affect the function of the faucet.
FIG. 01
Fit the faucet into the sink hole, install the spacer
(1.B), the base washer (1.C) and the gasket
(1.D) between the body (1.A) and the ceramic
surface. Slide the gasket (1.G.) and the flange
(1.H) on the threaded tie-rods (1.E) and fasten
the faucet by tightening the nuts (1.I). Connect
the supply flex hoses (1.F): the left to the hot
water supply and the right to the cold water
supply.
FIG. 02
We recommend to periodically clean the
aerator so as to prevent the accumulation in time
of debris and limestone which may gradually
reduce the flow. Loosen the external ring (2.C)
and clean the filter (2.B). Reassemble in reverse
order making sure to correctly position the
gasket (2.A).
FIG. 03
Remove the cap (3.B), loosen the grub screw
(3.C) and pull out the handle (3.A). Screw off
the protection cover (3.D), the lock nut (3.E) and
pull out the cartridge (3.G).
Reassemble in reverse order carefully cleaning
the support sealing surfaces of the gaskets.
Tighten the lock nut (3.E) so as to ensure the
proper sealing and enable a smooth operation
of the handle. Note: Fit the spacer (3.F) on the
new cartridge (3.G).
sentido inverso, prestando especial atención
a la limpieza de las superficies en las que
se encuentran las juntas de estanqueidad.
Apretar la abrazadera (3.E) para garantizar la
estanqueidad y, al mismo tiempo, permitir un
movimiento suave de la maneta. Acordarse de
montar el espesor (3.F) en el nuevo cartucho
(3.G).
FIG. 04
Levantar la palanca (4A) para activar la
válvula que permite el flujo del agua. Continuar
levantando la palanca (4A) para aumentar
el caudal. Girar la palanca (4B) en sentido
antihorario para activar sólo el flujo de agua
fría. Girar la palanca en sentido horario para
activar sólo el flujo de agua caliente.
MANTENIMIENTO DE LAS SUPERFICIES
Durante la limpieza la superficie del grifo
debe estar fría (el calor acelera el desgaste
de la superficie misma). Asegurarse de que
los productos para la limpieza no contengan
ácidos o sustancias corrosivas. El grifo debe
ser secado diariamente con un paño suave.
Evitar absolutamente esponjas de acero,
esponjas abrasivas u otros productos similares.
Inmediatamente después de la limpieza,
enjuagar bien los residuos de detergente con
agua fría. Los daños a los grifos debidos a un
tratamiento no adecuado no están cubiertos
por la garantía.
FIG. 04
Pull the lever (4A) upwards to activate the valve
and start the water flow. Repeatedly pulling the
lever (4A) will increase the water flow. Rotate the
lever counter-clockwise to decrease the water
temperature to cold flow only. Rotate the lever
clockwise to increase the water temperature to
hot flow only.
MAINTENANCE OF THE SURFACES
Before cleaning, make sure the faucet is cold
(heat wears the surface of the faucet down). Do
not use products containing acids or corrosive
substances. Wipe the faucet daily with a soft
cloth. Do not use steel wool or metal pads,
abrasive sponges or similar products. Right
after cleaning rinse off the detergent residues
with cold water. Damages to the faucets caused
by incorrect treatment are not covered by the
warranty.
FIG. 01
FIG. 02
Water Supply Recommended Maximum Minimum
Hot Water Temperature 65 C° (~150F) 80 C° (~175F) 15 C° (~60F)
Working Pressure 3 BAR (~45PSI) 5 BAR (~75PSI) 0.5 BAR (~7PSI)
Alimentación Recomendada Máxima Mínima
Temperatura agua
caliente
65 C° (~150F) 80 C° (~175F) 15 C° (~60F)
Presión de
funcionamiento
3 BARES (~45PSI) 5 BARES (~75PSI) 0.5 BARES (~7PSI)
FIG. 04
FIG. 03
Based on its policy of steady development Fortis reserves the right to change the characteristics
of the products without notice and therefore the images and data contained in this catalogue may vary.
Por su política de continuo desarrollo, Fortis se reserva el derecho de modificar las características de los productos sin ningún aviso
previo; por tanto, las imágenes y los datos contenidos en el presente catálogo deben considerarse a título indicativo.
Istruz. art. 8420500.indd 4-6 28/04/10 11:49
