Foundations Child Craft Kieran F03228 User manual

This page is for printing and document
formating specifications only.
THIS PAGE DOES NOT PRINT.
DO NOT scale the artwork for printing. Each page
Page 1 will be the cover page and first page printed
after this specification page. Any blank pages needed will
be placed at the end of this booklet.
has been scaled for proper scaling of parts.
printer to arrange booklet pages in proper
sequence according to page number.
297 mm
210 mm
Revisions:
A: Initial release. July/23/2020. WD

Assembled Nightstand
1
Record the information for your product here:
Model number:
Manufacture date:
PO number:
KieranTM Nightstand
AB20407A
Foundations
®
Worldwide, Inc.
5216 Portside Dr., Medina, OH 44256 USA • PH: 1 330.722.5033 • FAX: [phone]
www.childcraftbaby.com
ASSEMBLY ASSISTANCE
IMPORTANT: Retain for future reference and
read carefully.
Foundations strives for the highest quality in our
products but occasionally a missing part or problem
can occur during assembly.
If any parts are missing or broken or you need
assistance with assembly, DO NOT return the
product to your dealer. Go to our website at
www.childcraftbaby.com or call Foundations
for assistance at 1-877-716-2757 (U.S. Only) or
1-330-722-5033 (Monday through Friday, 9:00
a.m.– 4:00 p.m. Eastern Time). Please have the
model number and manufacture date available
when you call or write us at:
Foundations, 5216 Portside Dr., Medina, OH. 44256
KEEP INSTRUCTIONS FOR FUTURE USE .
Model Covered: F03228
• Adult assembly required.
• Read all instructions BEFORE assembly and USE
of product.
• Unpack carton, remove packing materials,
including polybag. Identify and check all parts.
ASSEMBLY INSTRUCTIONS
FOR CUSTOMER SERVICE CALL
1-877-716-2757
(outside of U.S. 330-722-5033). DO NOT CALL
RETAILER OR RESELLER FOR SERVICE
AS THEY ARE NOT AUTHORIZED TO
RESOLVE ANY SERVICE ISSUES.
FOR WARRANTY AND FEDERAL SAFETY STANDARD
COMPLIANCE CERTIFICATES, PLEASE VISIT OUR
WEBSITE AT
www.childcraftbaby.com

L.
M.
N.
Bottom Front Rail
Back Panel
Bottom Back Rail
Top Assembly
Right End Panel
Left End Panel
Drawer Bottom
Drawer Support Rail
23101582
23101583
23101590
1
1
1
1
1
1
IJ
L M
N
Carefully remove and lay out all hardware and parts.
Check quantities and match the parts list.
Construct furniture on an even flat floor.
Note: during the assembly process whenever
using screws or bolts, check each with the parts list by
letter and size identification. Place each screw or bolt on
the diagram of the item which is sketched actual size.
Be sure to use the proper size specified in the assembly
directions. If any parts are missing or broken or you need
assistance with assembly.
DO NOT return your product to the dealer. Please
identify the furniture by the model number
identification stamped on the assembly when you call or
write to Foundations. Make note of all
identification numbers and include this information with
your request.
DO NOT Substitute Parts!
2

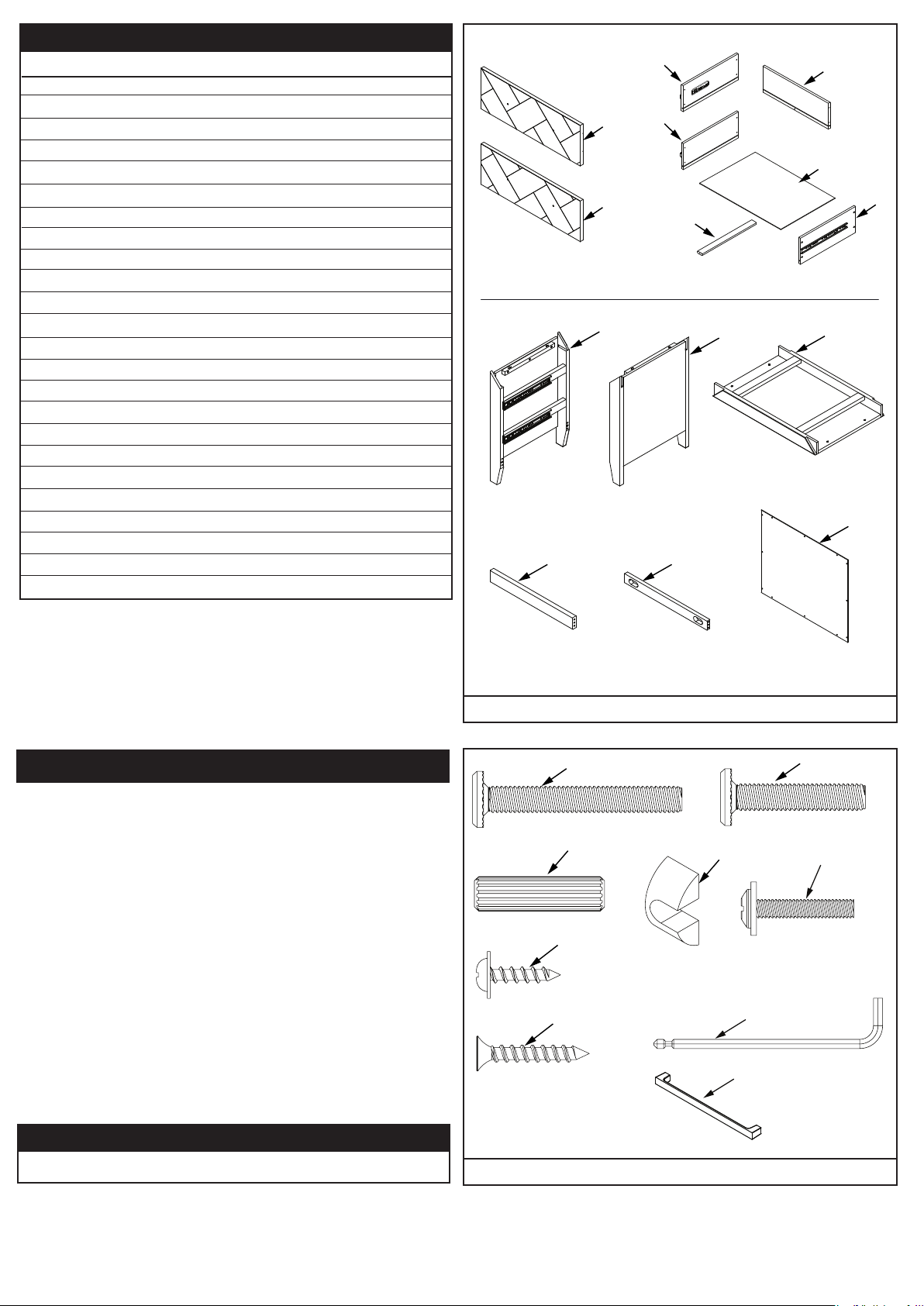

Hardware Package
AB20407_G3
FF x 18
AA x 4 BB x 4
EE x 12
DD x 4 GG x 4
II x 1
CC x 8
HH x 2
Furniture Parts
PARTS LIST
Part Description Part Number Quantity
PREPARATION
SUGGESTED TOOLS
#2 Medium Straight Screwdriver
A
AB20407_G2
H
B
C
D
F
E
G
A. Drawer Front-A
Drawer Front-B
Top Drawer Side-Left
Drawer Side-Left
Drawer Side-Right
Drawer Back
B.
C.
D.
E.
F.
H.
G.
I.
K.
AA.
Allen Head Bolt 6mm x 45mm
J.
BB.
Allen Head Bolt 6mm x 30mm
CC. Dowel 8mm x 30mm
EE. Washer Head Screw
GG. Knob Screw
HH. Drawer Handle
II. Ball head Allen Wrench
FF. Flat Head Screw M4 x 25mm
23101584-A
23101584-B
23101585
23101587
23101588
23101589
23101378
23101586
23101580
23101581
23101596
11201272
11201223
11201221
11201220
11201224
1
1
1
1
2
2
2
2
2
1
4
4
8
DD. Half moon Connector
11201222 4
11201225 12
11201226
11201283 18 4
K

L
M
I
J
K
3
AA x 4
CC x 8
DD x 4 I x 1
J x 1
L x 1
M x 1
AA x 4
DD x 4
CC x 8
K x 1
BB x 4

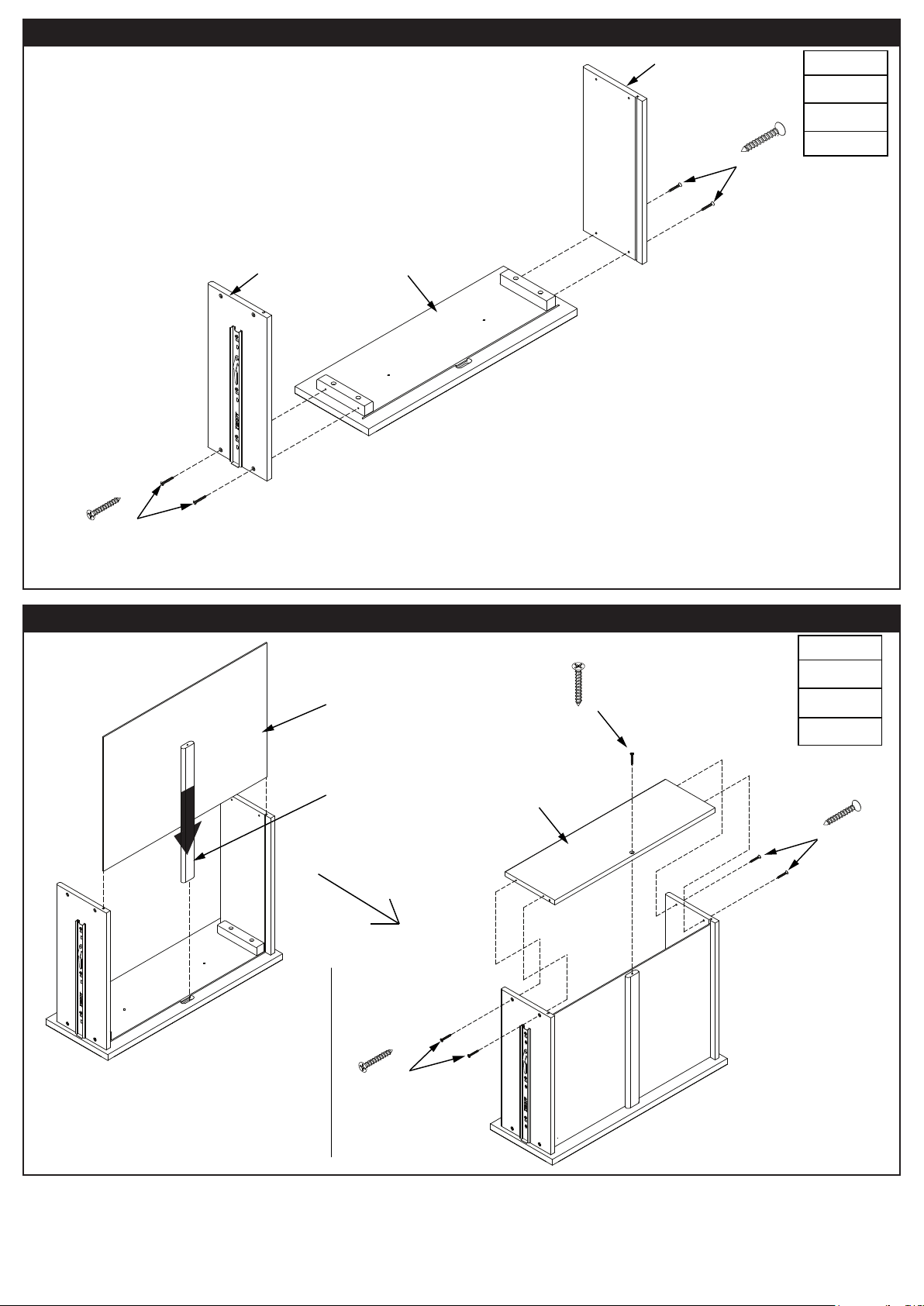

STEP 1
AB20407_G4
STEP 2
AB20407_G5
BB x 4

4
N
FF
FF
A
AB20407_G6
AB20407_G7
N x 1
EE x 12
A x 1
C x 1
E x 1
FF x 4
STEP 3
STEP 4
EE x 12
C
E

5
GG
A
A
F
G
H
FF
FF
HH
AB20407_G8
AB20407_G9
F x 1
G x 1
H x 1
FF x 5
STEP 5
STEP 6
FF
GG x 2
HH x 1

FF
FF
B
F
G
H
FF
FF
6
AB20407_G10
AB20407_G11

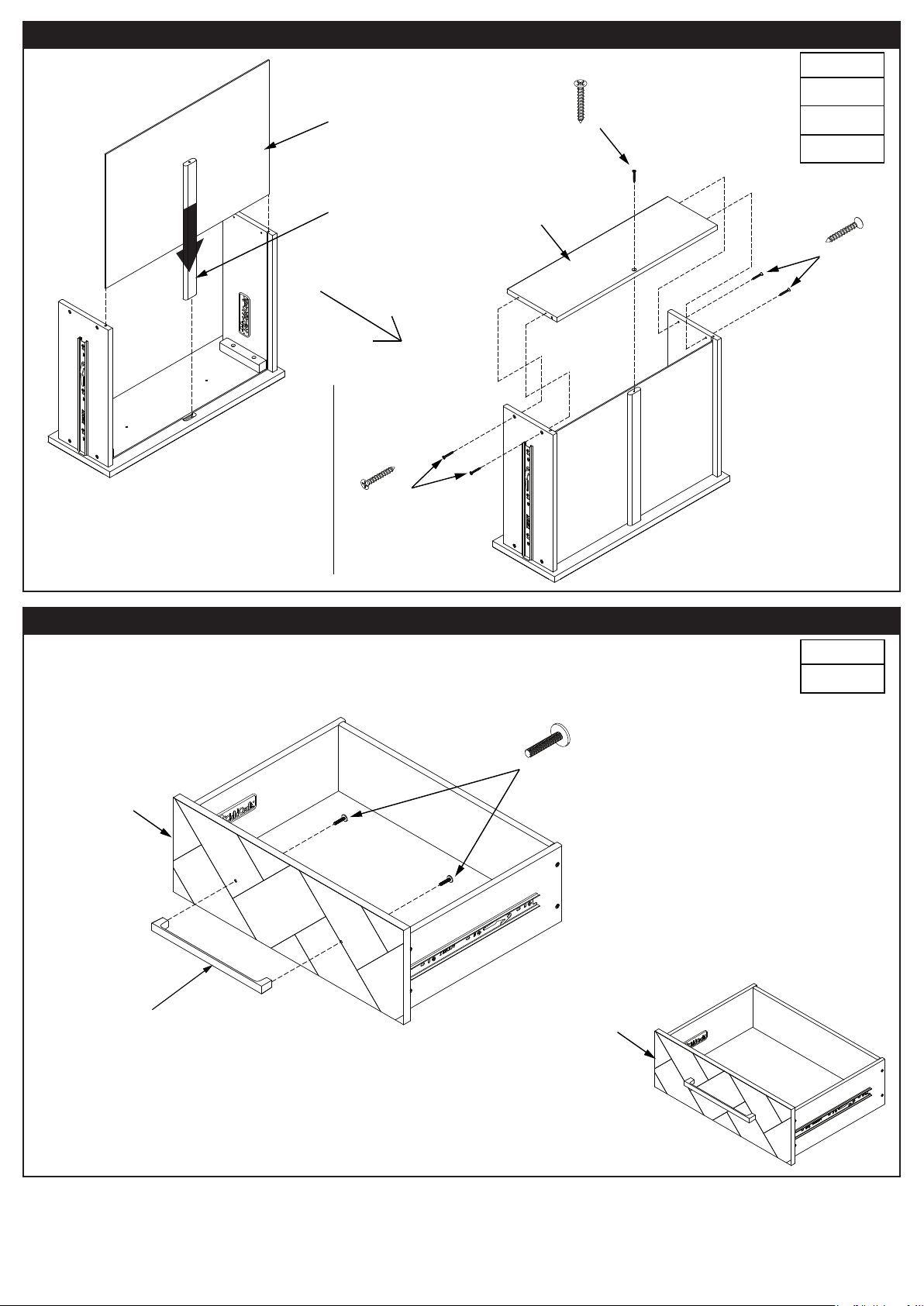

STEP 7
STEP 8
B x 1
D x 1
E x 1
FF x 4
D
E
F x 1
G x 1
H x 1
FF x 5
FF

GG
B
B
7
HH
AB20407_G12
AB20407_G13

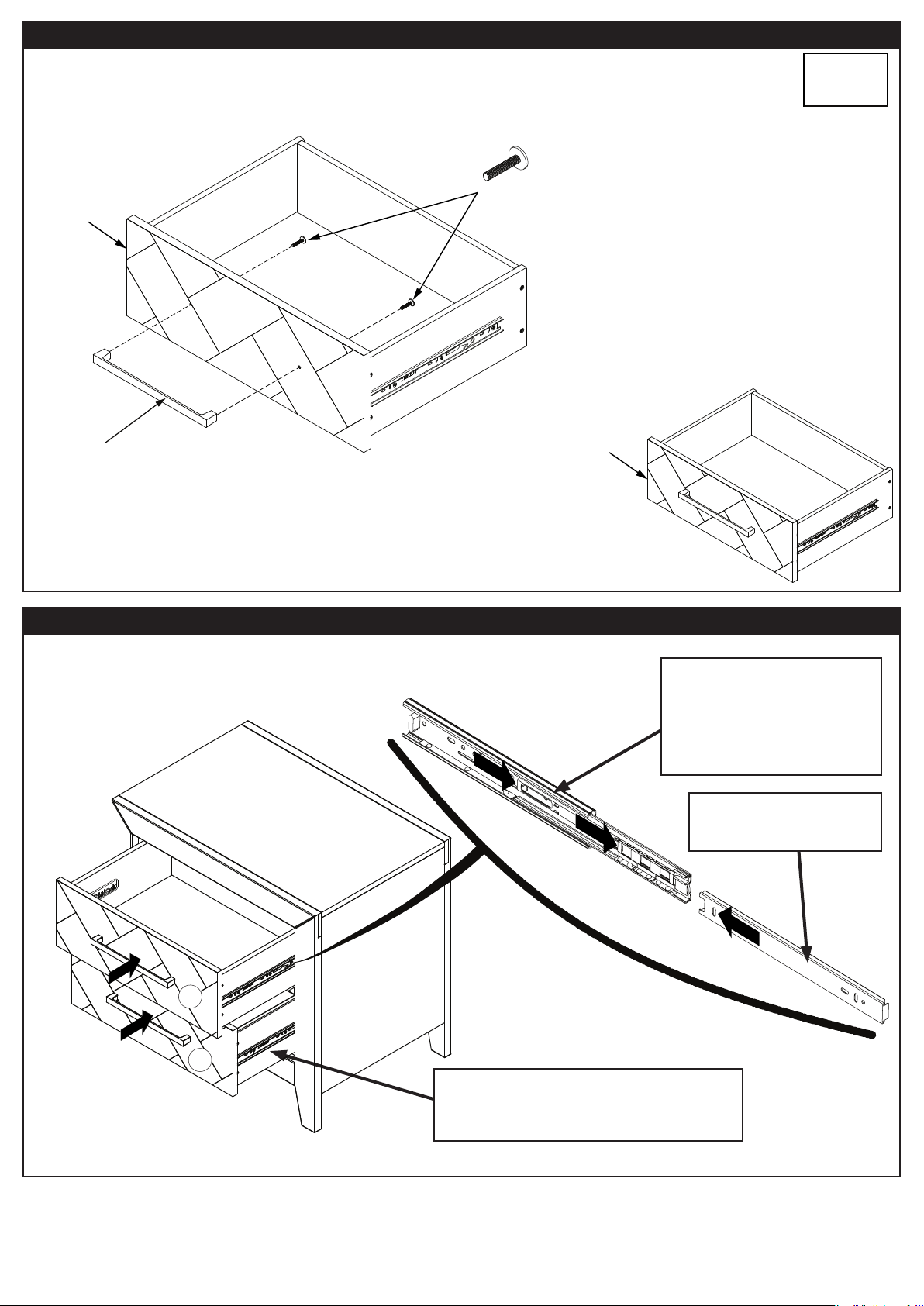

STEP 9
STEP 10
These slide
sections mounted on
cabinet must be fully
extended for installation
This Slide section
mounted to drawer
Drawers may need
to be pushed in and out
to properly set slides
GG x 2
HH x 1
A
B

8
AB20407_G14

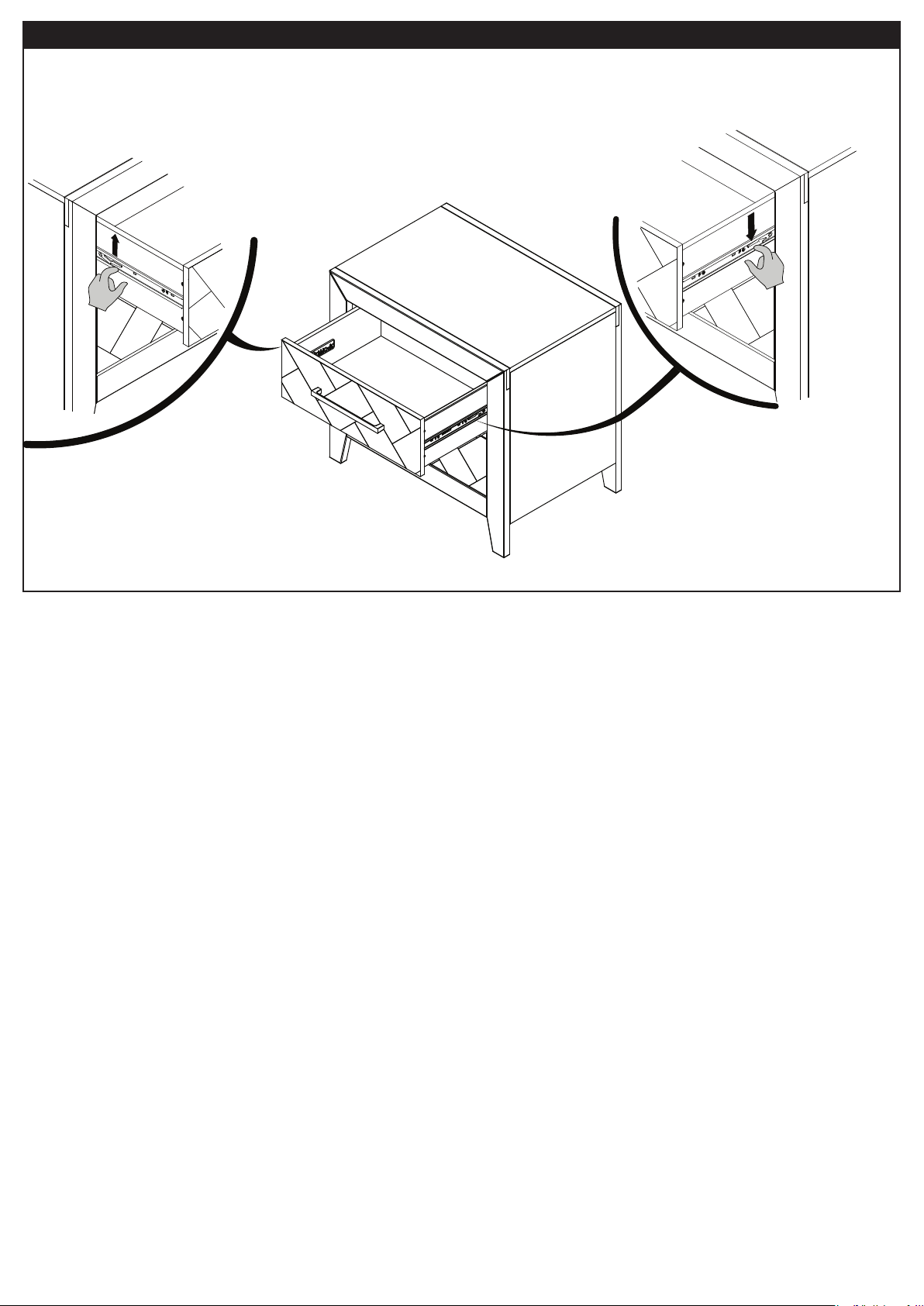

DRAWER REMOVAL

9
Maintenance Cleaning and Storage
MAINTENANCE:
CLEANING:
DO NOT use abrasive cleaners or any cleaners with harsh chemicals that would contact a child’s
skin, scouring pads, steel wool or coarse rags. This furniture should be treated the same as any
fine furniture.
STORAGE:
When storing furniture use caution as extreme temperature or humidity changes could be harmful.
Use caution when a vaporizer is in use. Always aim vapor stream away from furniture as well as
away from any wood furniture item.
After completing the assembly the user is advised to read and be aware of
ALL WARNINGS, CAUTIONS, CLEANING, STORAGE USE AND MAINTENANCE. Please store the
complete set of assembly directions for future referral.
Upon completion of the assembly, check to make sure all screws, bolts and connectors are tightened and
secure.
Periodically check furniture for damaged hardware, loose joints, missing parts or sharp edges before and
after assembly and frequently during use.
DO NOT use furniture if any parts are missing or broken.
If any parts are missing, broken or you need assistance DO NOT return furniture to your dealer.
Call Foundations at 330.722.5033 and include model identification numbers recorded on page 1.
DO NOT substitute parts.
Mix a mild solution of gentle dishwashing soap and water, apply to surface using a clean cloth lightly
dampened in the solution. Rinse well with clear water using a soft clean cloth, then dry all surfaces with a
soft dry cloth.
5216 Portside Dr.
Medina,Ohio 44256 USA
Telephone: [phone]
Fax: [phone]
www.childcraftbaby.com
IMPORTED BY:
Foundations Worldwide Inc.
30 Casebridge Court
Scarborough, Ontario, Canada M1B 3M5
330.722.5033
WARNING
WARNING
•Place heaviest items in the lower drawer.
•Do not set TVs or other heavy objects on the top of this product.
•Never allow children to climb or hang on drawers, doors, or shelves.
•Never open more than one drawer at a time.

Foundations s’efforce de la plus haute qualité dans
notre produits, mais de temps en temps une partie ou
problème manquant peuvent se produire lors de
l’assemblage.
Si des pièces sont manquantes ou brisées ou vous avez
besoin aide au montage, ne renvoient pas les
produit à votre revendeur. Allez sur notre site Web à
www.childcraftbaby.com ou appel Foundations
pour l’aide au 1-877-716-2757 (États-Unis uniquement)
ou 1-330-722-5033 (du lundi au vendredi, 09:00-16:00
heure de l’Est). S’il vous plaît avoir le numéro de modèle
et la date de fabrication lorsque vous appelez ou
écrivez-nous à: Foundations Worldwide, Inc.
5216 Portside Dr Medina, OH 44256.
• L’assemblage doit être effectué par un adulte.
• Veuillez lire toutes les instructions AVANT de
commencer l’assemblage et l’utilisation du produit.
• Déballez le produit et enlevez les matériaux
d’emballage, y compris le sac en polyéthylène.
Identifiez et vérifiez toutes les pièces.
La Table De Nuit Assemblée
10
Inscrivez les renseignements de votre
produit ici :
Numéro de modèle:
Date de fabrication:
No de commande:
KieranTM La Table De Nuit
Foundations®Worldwide, Inc.
5216 Portside Dr., Medina, OH 44256 É-U • Téléphone: 1 330.722.5033 • Télécopieur: 1 330.722.5037
www.childcraftbaby.com
GUIDE D’ASSEMBLAGE
IMPORTANT: le conserver pour référence ultérieure.
Lisez attentivement.
CONSERVER LES INSTRUCTIONS POUR USAGE FUTUR.
POUR LE SERVICE À LA CLIENTÈLE, APPELEZ LE
1-877-716-2757
(à l’extérieur des É-U, appelez le 1-330-722-5033).
N’APPELEZ PAS LE VENDEUR OU LE DISTRIBUTEUR
POUR LE SERVICE À LA CLIENTÈLE, CAR ILS NE SONT
PAS AUTORISÉS À RÉSOUDRE CE
GENRE DE PROBLÈMES.
GARANTIE ET FÉDÉRAL DE SÉCURITÉ STANDARD
CERTIFICAT DE CONFORMITÉ Le, S’IL VOUS PLAÎT
VISITEZ NOTRE SITE INTERNET
www.childcraftbaby.com
Couvert Modèle: F03228
INSTRUCTIONS D’ASSEMBLAGE
AB20407A

11
PRÉPARATION
Retirez délicatement et exposer tout le matériel et les pièces.
Vérifier les quantités et correspondre à la liste des pièces.
Construisez des meubles sur un sol plat et uniforme.
Note: pendant le processus d’assemblage chaque fois utilisant
des vis ou des boulons, vérifier chacun avec la liste des pièces
par lettre et l’identification de la taille. Placez chaque vis ou
boulon sur le schéma de l’élément qui est esquissé taille
réelle. Veillez à utiliser la bonne taille spécifiée dans les
directions d’assemblage. Si des pièces sont manquantes ou
brisées ou si vous avez besoin d’aide avec l’ensemble.
NE PAS retourner votre produit au distributeur. S’il vous plaît
identifier la cage par le numéro de modèle identification gravé
sur l’ensemble lorsque vous appelez ou écrivez des
Foundations. Prenez note de tous numéros d’identification et
comprennent cette information avec votre demande.
Ne pas remplacer les pièces!
OUTILS SUGGÉRÉS
# 2 Moyen tournevis droit.
Crèche Parties
Parties de Meubles
Description des pièces Numéro de pièce Quantité
L.
M.
N.
Rail Avant Inférieur
Panneau Supérieur
Traverse Arrière Inférieure
Haut
Panneau D’extrémité Droite
Panneau D’extrémité Gauche
Fond De Tiroir
Latte De Renfort
23101582
23101583
23101590
1
1
1
1
1
1
IJ
L M
N
AB20407_G3
FF x 18
AA x 4 BB x 4
EE x 12
DD x 4 GG x 4
II x 1
CC x 8
HH x 2
A
AB20407_G2
H
B
C
D
F
E
G
A. Façade Du Tiroir-A
Façade Du Tiroir-B
Panneau Gauche de Tiroir
Panneau Droit de Tiroir
Panneau Arrière de Tiroir
B.
C.
D.
E.
F.
H.
G.
I.
K.
AA.
Boulon À Tête Allen 6mm x 45mm
J.
BB.
Boulon À Tête Allen 6mm x 30mm
CC. Cheville En 8mm x 30mm
EE. Vis À Tête Ronde
GG. Vis De Bouton
HH. Poignée de Tiroir
II. Clé Allen À Tête Sphérique
FF. Vis À Tête Plate M4 x 25mm
23101584-A
23101584-B
23101585
23101587
23101588
23101589
23101378
23101586
23101580
23101581
11201272
11201223
11201221
11201220
11201224
1
1
1
1
2
2
2
2
2
1
4
4
8
DD. Connecteur Half Moon
11201222 4
11201225 12
11201226
11201283 18 4
K
LISTE DES PIÈCES
Tiroir Supérieur Gauche
23101596

12
L
M
I
J
K
AA x 4
CC x 8
DD x 4 I x 1
J x 1
L x 1
M x 1
AA x 4
DD x 4
CC x 8
K x 1
BB x 4
ÉTAPE 1
AB20407_G4
ÉTAPE 2
AB20407_G5
BB x 4

13
N
FF
FF
A
AB20407_G6
AB20407_G7
N x 1
EE x 12
A x 1
C x 1
E x 1
FF x 4
ÉTAPE 3
ÉTAPE 4
EE x 12
C
E

14
GG
A
A
F
G
H
FF
FF
HH
AB20407_G8
AB20407_G9
F x 1
G x 1
H x 1
FF x 5
ÉTAPE 5
ÉTAPE 6
FF
GG x 2
HH x 1

15
FF
FF
B
F
G
H
FF
FF
AB20407_G10
AB20407_G11
ÉTAPE 7
ÉTAPE 8
B x 1
D x 1
E x 1
FF x 4
D
E
F x 1
G x 1
H x 1
FF x 5
FF

16
GG
B
B
HH
AB20407_G12
AB20407_G13
ÉTAPE 9
ÉTAPE 10
Ces diapositives
les sections montées sur
l’armoire doivent être
entièrement
étendu pour l’installation
Cette section Slide
monté sur tiroir
Les tiroirs peuvent avoir besoin
être poussé dedans et dehors
définir correctement les diapositives
GG x 2
HH x 1
A
B

17
AB20407_G14
RETRAIT DU TIROIR

18
Entretien Nettoyage et Stockage
ENTRETIEN:
À la fin de l’assemblage, assurez-vous que toutes les vis, boulons et connecteurs sont serrés et sécurisé.
Vérifiez périodiquement meubles pour le matériel endommagé, les joints lâches, des pièces manquantes
ou des bords tranchants avant et après l’assemblage et fréquemment pendant l’utilisation.
NE PAS utiliser meubles si des pièces sont manquantes ou brisées.
Si des pièces sont manquantes, cassées ou vous avez besoin d’aide NE PAS retourner meubles à votre
revendeur.
Appelez au 330.722.5033 Foundations et inclure les numéros d’identification de modèles enregistrés à la
page 10.
NE PAS remplacer les pièces.
NETTOYAGE:
Mélanger une solution douce de savon à vaisselle doux et de l’eau, appliquer sur la surface à l’aide d’un
chiffon propre légèrement humecté dans la solution. Rincez à l’eau claire à l’aide d’un chiffon doux et
propre, puis séchez toutes les surfaces avec un chiffon doux et sec.
NE PAS utiliser de nettoyants abrasifs ou de produits de nettoyage avec des produits chimiques qui
contacter la peau d’un enfant, de tampons à récurer, de laine d’acier ou de chiffons grossiers. Cette
meubles devrait être traité de la même façon que tout beaux meubles.
ESPACE DE RANGEMENT:
Lors du stockage meubles à utiliser avec précaution les changements de température ou d’humidité
extrêmes que pourraient être nocives.
Soyez prudent lorsque vous d’un vaporisateur est en cours d’utilisation. Toujours viser flux de
vapeur loin de meubles ainsi que l’écart de tout élément de mobilier en bois.
Après avoir terminé l’assemblage l’utilisateur est invité à lire et être conscient de
Tous les avertissements, mises en garde, le nettoyage, utilisez de stockage et de maintenance.
S’il vous plaît stocker l’ensemble des directions de montage pour référence future.
5216 Portside Dr.
Medina,Ohio 44256 USA
Telephone: [phone]
Fax: [phone]
www.childcraftbaby.com
IMPORTÉ PAR:
Foundations Worldwide Inc.
30 Casebridge Court
Scarborough, Ontario, Canada M1B 3M5
330.722.5033
WARNING
AVERTISSEMENT
• Placez les articles les plus lourds dans le tiroir du bas.
• Ne placez pas de téléviseurs ou d’autres objets lourds sur le dessus de ce produit.
• Jamais permettre aux enfants de grimper ou de se pendre drawers, portes ou des étagères.
• Ne jamais ouvrir plus d’un tiroir à la fois.
