Fountainhead 190197 User manual

If you have any problems with, or have any questions about your sprayer,
BEFORE YOU RETURN IT TO THE STORE, CALL OUR TOLL FREE CUSTOMER
SERVICE CENTER AT 1-800-311-9903
CAUTION: Read and follow all instructionsCAUTION: Read and follow all instructions
PRECAUCION: Lea y siga todas las instrucciones
Owner’s Manual
Manual del usuario
Models: / Modelos:
Si tiene algún problema o preguntas acerca de su atomizador, ANTES DE
DEVOLVERLO A LA TIENDA, LLAME SIN CARGO A NUESTRO CENTRO DE
SERVICIO AL CLIENTE AL 1-800-311-9903
190197
Manual No. 180974
Revision Date: 7/2006
TP 120-1032-01-RS

1
WARNING
The sprayer is operated with liquid under pressure. Failure to observe caution and to follow
instructions for operating and cleaning can cause tank, hose and other parts to be
weakened and rupture under pressure. This can result in serious injury from high pressure
discharge of liquids or forcible ejection of parts. Do not use flammable materials in this
sprayer. Material could ignite or explode, causing serious injury. For safe use of this
product, you must read and follow all instructions before use. Test sprayer with water
before using any chemicals.
SAFETY PRECAUTIONS
• Read owner’s manual completely before
operating this sprayer.
• Always use goggles, gloves, and protective
clothing when using sprayer.
• Read and follow all instructions and
cautions on label of products used in this
sprayer.
• Never use flammable liquids, caustics,
acids, or hot water in this tank.
• Do not leave sprayer in the sun when not in
use.
• Spray when air is calm to prevent drift of
chemicals.
• Do not use sprayer near open flame or
anything that could cause ignition of the
spray.
• Always inspect hose and all hose
connections before each use. A damaged
hose, or loose hose connection can result
in unintended exposure to the pressurized
chemical, resulting in serious injury or
property damage.
• Do not lift or carry sprayer by the hose,
shutoff valve, or wand extension. Carry by
pump handle only, making sure handle is
properly locked in place before lifting.
• Do not pressurize with any mechanical
device such as an air compressor, since
this can create a dangerous pressure level
and bursting of parts resulting in serious
injury. Only use original pump.
• Do not store chemicals in this tank.
• Always release pressure when sprayer is
not in use and before removing pump from
tank.
• Do not stand with face or body over top of
tank when pumping or loosening pump, to
prevent pump or solution from striking you,
resulting in serious injury.
• Clean and rinse sprayer thoroughly after
each use.
• Never attempt to alter sprayer from original
condition.
• Always use replacement parts from original
manufacturer.
• Keep the sprayer and all chemicals out of
the reach of children.

2
ASSEMBLY INSTRUCTIONS
Assemble Hose To Tank:
IMPORTANT: Do not attempt to heat, or
alter hose, hose nut, or barb prior to
assembly.
1. Push the hose barb completely into the
tank. See Figure 1.
2. Slide hose nut along hose and over the
threads on the tank. Turn hose nut
clockwise and tighten securely. See Figure
2.
NOTE: Do not use tools to tighten hose nut.
Assemble Extension to Shut-off:
1. Install the filter (B) into the handle (A). See
Figure 3.
2. Assembly the shut-off assembly (C) to the
handle (A) and tighten securely.
3. Make sure the valve seat (D) is present in
the end of the shut-off assembly (C).
4. Install the extension (E) onto the end of the
shut-off assembly (C). Tighten the nut
securely.
Install the Nozzle:
1. Install the adjustable nozzle onto the end of
the extension and tighten securely. See
Figure 4.
NOTE: Make sure the o-ring (#171089V) is
present on the inside of the nozzle before
installing onto the extension.

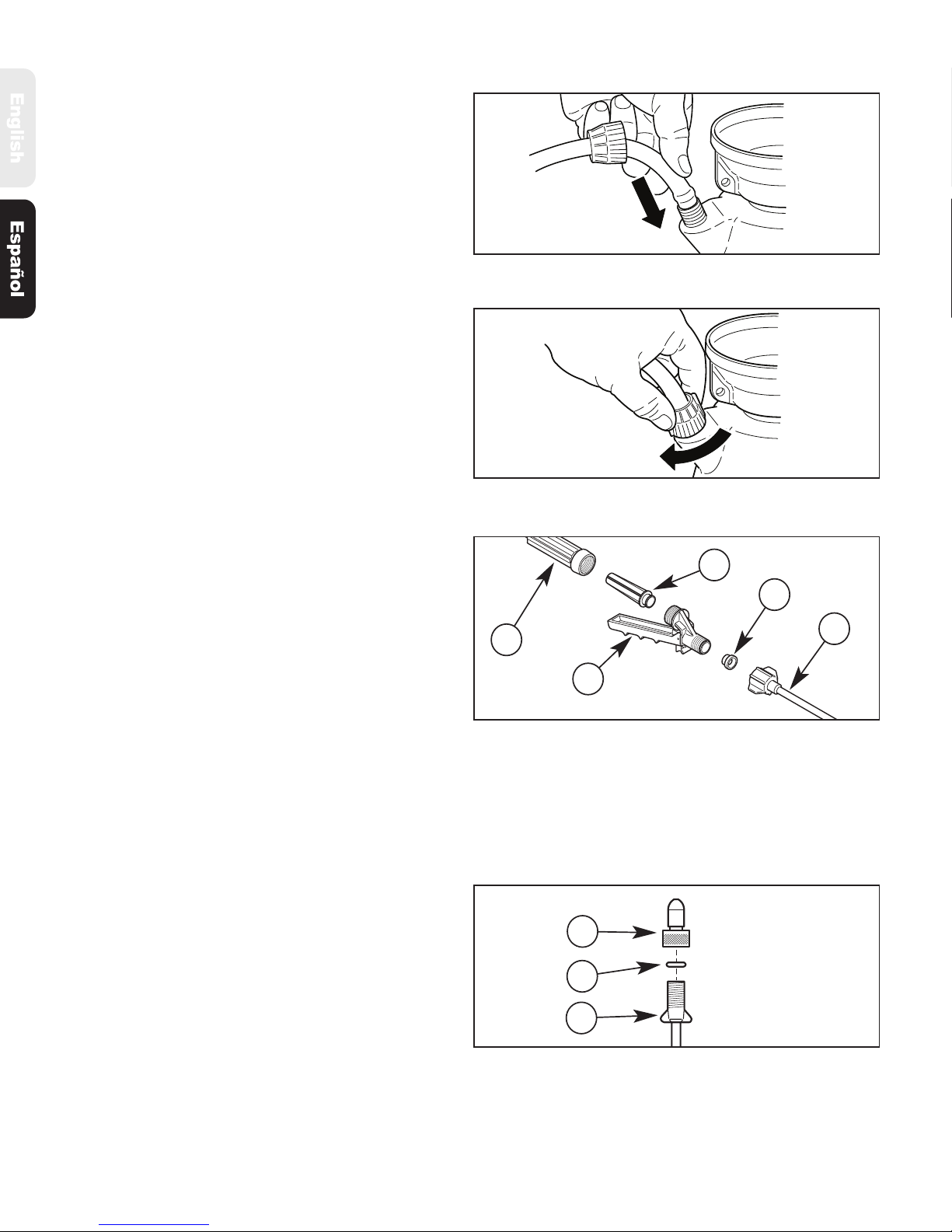

Figure 1. Install Hose
Figure 2. Tighten Hose Nut
Figure 3. Assemble Shut-off & Extension
A. Handle
B. Filter
C. Shut-off Assembly
D. Valve Seat
E. Extension
Figure 4. Install the Nozzle
A. Adjustable Nozzle
B. O-Ring (#171089V)
C. Extension
A
B
C
A
C
D
E
B

3
OPERATING THE SPRAYER
Filling
IMPORTANT: Always make sure the
pressure is released from the tank before
filling or servicing. Pull up on the knob of
the pressure release valve until all the
pressure is released from the tank. Then,
and only then, it is safe to remove pump.
1. Turn the pump handle counterclockwise to
remove the pump. See Figure 5.
2. Fill the tank to the desired level. (Always
refer to chemical manufacturer for proper
mixture).
3. Install the pump into the tank opening and
turn clockwise until tightly sealed against
the tank. See Figure 6.

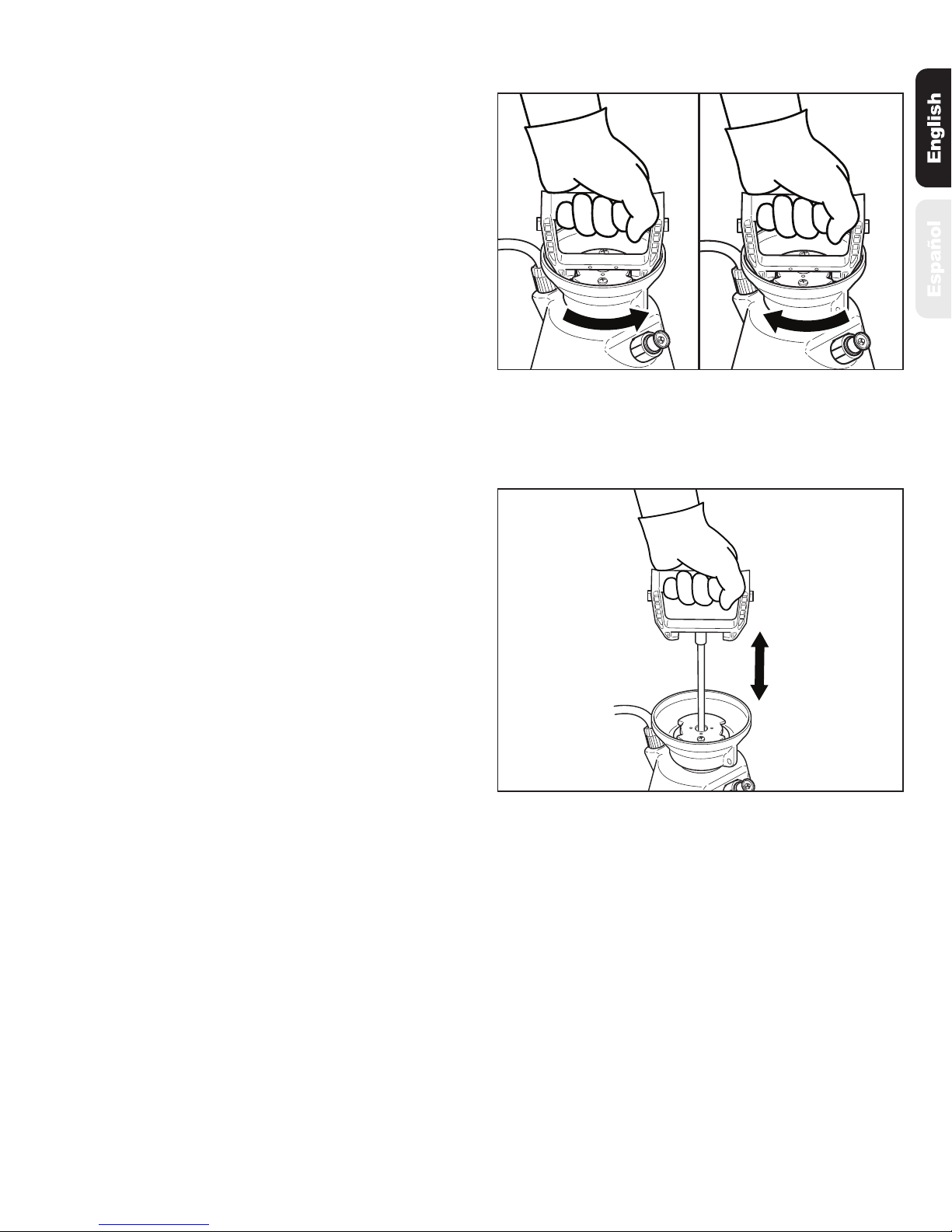

Pressurizing
1. Make sure shut-off lock is not engaged. (If
shut-off lock is engaged while pressurizing,
the unit will immediately start spraying).
2. Push down on the handle and turn counter-
clockwise to unlock the handle.
3. Pressurize the sprayer by pumping the
handle in a smooth up and down motion.
See Figure 7.
4. Push down on the handle and turn
clockwise to lock the handle into the pump.

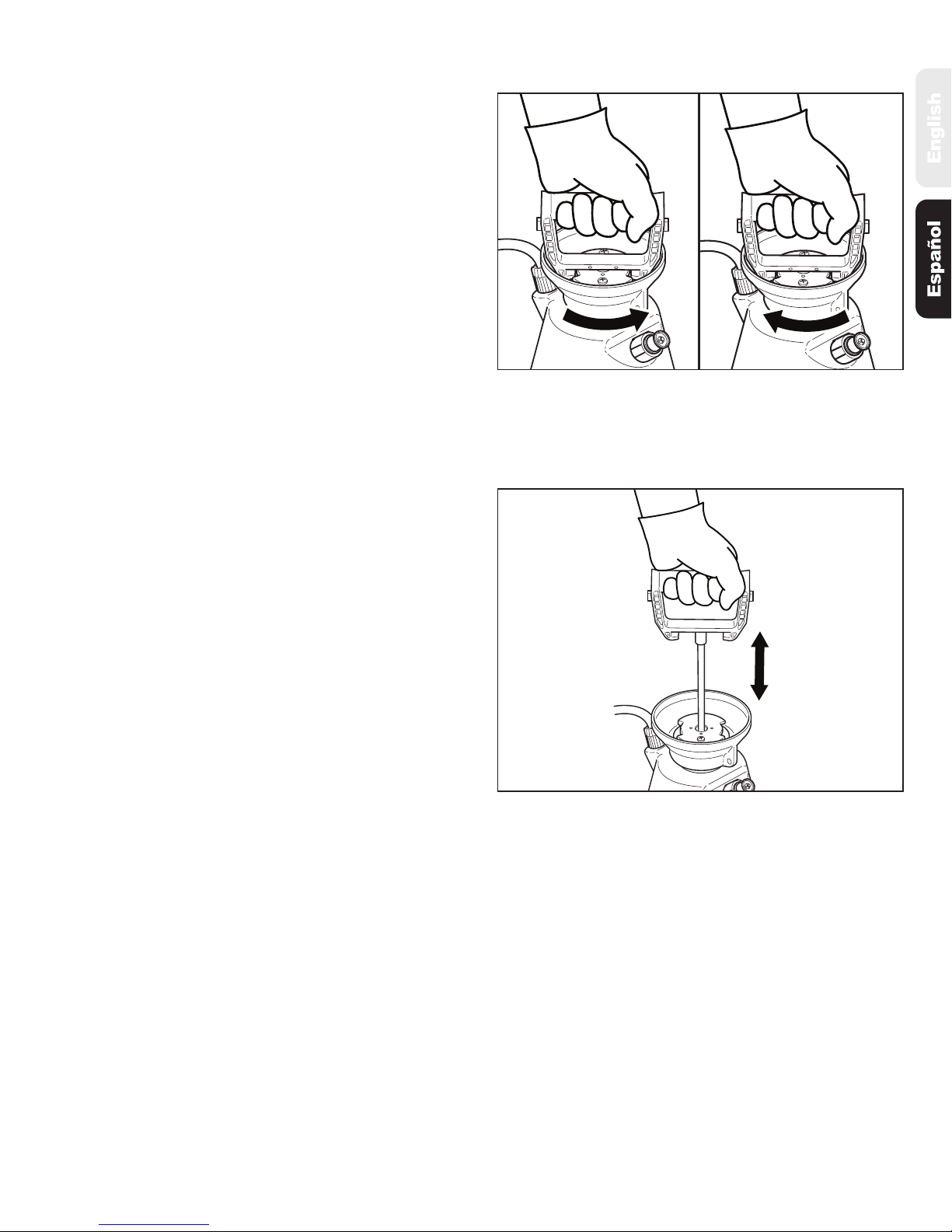

Figure 5.
Remove the Pump Figure 6.
Install the Pump
Figure 7. Pressurize the Tank

Figure 9. Release Tank Pressure
4
Spraying
1. Direct the nozzle away from you. Squeeze
the shut-off handle to begin spraying.
2. Release the shut-off handle to stop
spraying.
3. For continuous spraying, squeeze the shut-
off handle and rotate the lock (A, Figure 8)
towards you. To unlock, rotate the lock
towards the nozzle.
2. Turn the pump handle counterclockwise to
remove the pump.
3. Empty any remaining liquid according to
the product disposal directions.
4. Follow the
Cleaning instructions.
Cleaning
1. Remove the pump as described in the
Finish section.
2. Fill the tank with clean tap water. Replace
the pump and tighten securely.
3. Agitate the tank to rinse the chemical from
the tank wall and pump.
4. Remove the pump and empty the contents
into gravel or bare soil.
5. Refill the tank with clean tap water.
6. Make sure the pump is free of dirt or debris
and reinstall into the tank. Tighten securely.
7. Pressurize the tank as described in the
Pressurizing section.
8. Direct the nozzle away from you and
squeeze the shut-off handle for at least 30
seconds to clean the hose and shut-off.
9. Release pressure as described in the Finish
section.
10. Remove the pump and empty the contents
into gravel or bare soil.
11. Repeat steps 5 - 10 until thoroughly
cleaned.
Sprayer Storage
1. Sprayer tank should be hung upside down,
with the pump removed.
2. Do not store or leave any solution in the
tank after use.
3. Store in a warm, dry location out of direct
sunlight.
4. Keep the sprayer and all chemicals out of
the reach of children.

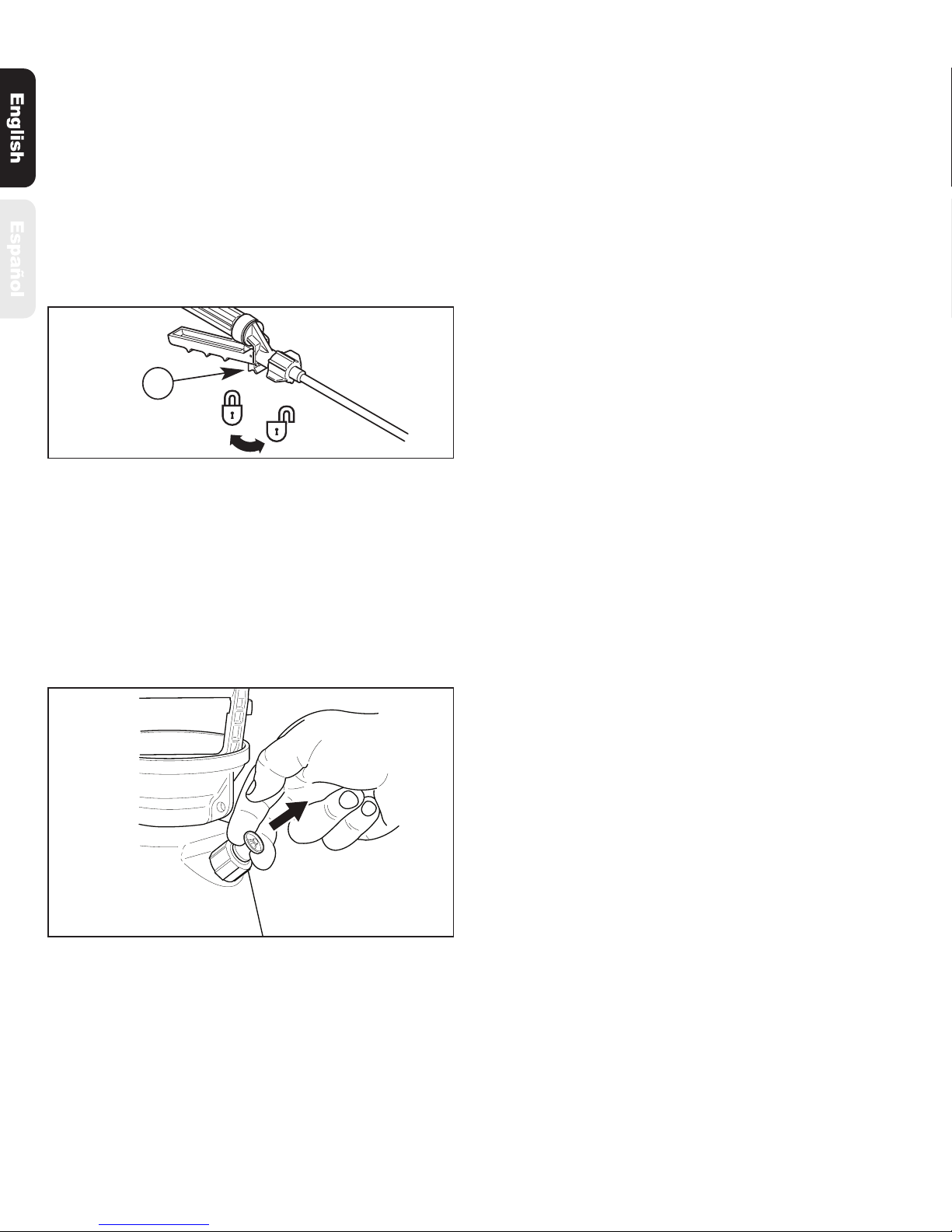

Figure 8. Apply and Release Shut-off Lock
A. Shut-off Lock
A
4. Turn the nozzle tip to adjust the spray
pattern.
Finish
1. Pull up on the knob of the pressure release
valve until all the pressure is released from
the tank. See Figure 9.

5
Pump Maintenance
Lubrication
1. Pump should be periodically oiled by
applying 10 to 12 drops of light oil down
the pump rod through the opening in the
pump cap. See Figure 10.
Disassembly & Reassembly
1. Remove the pump from the tank.
2. Remove the screws securing the pump cap
to the barrel. Pull the pump hande
assembly out of the barrel. See Figure 11.
3. Maintain o-ring as required.
4. Insert the pump handle assembly into the
barrel. Align the holes in the pump cap and
barrel. Reinstall the screws and tighten
securely. See Figure 12.
Nozzle Maintenance
1. If nozzle clogs, remove and disassemble
the nozzle assembly.
2. Clean the openings of any obstructions and
reassemble.
Shut-Off Maintenance
1. Unscrew the handle from the shut-off
assembly. See Figure 13.
2. Unscrew the extension from the shut-off
assembly.
3. Remove the filter and valve seat from the
shut-off assembly.
4. Clean any debris from inside the handle and
shut-off assembly, or on the valve seat or
filter.
5. Reassemble the components as shown and
tighten all connections securely.
REGULAR MAINTENANCE

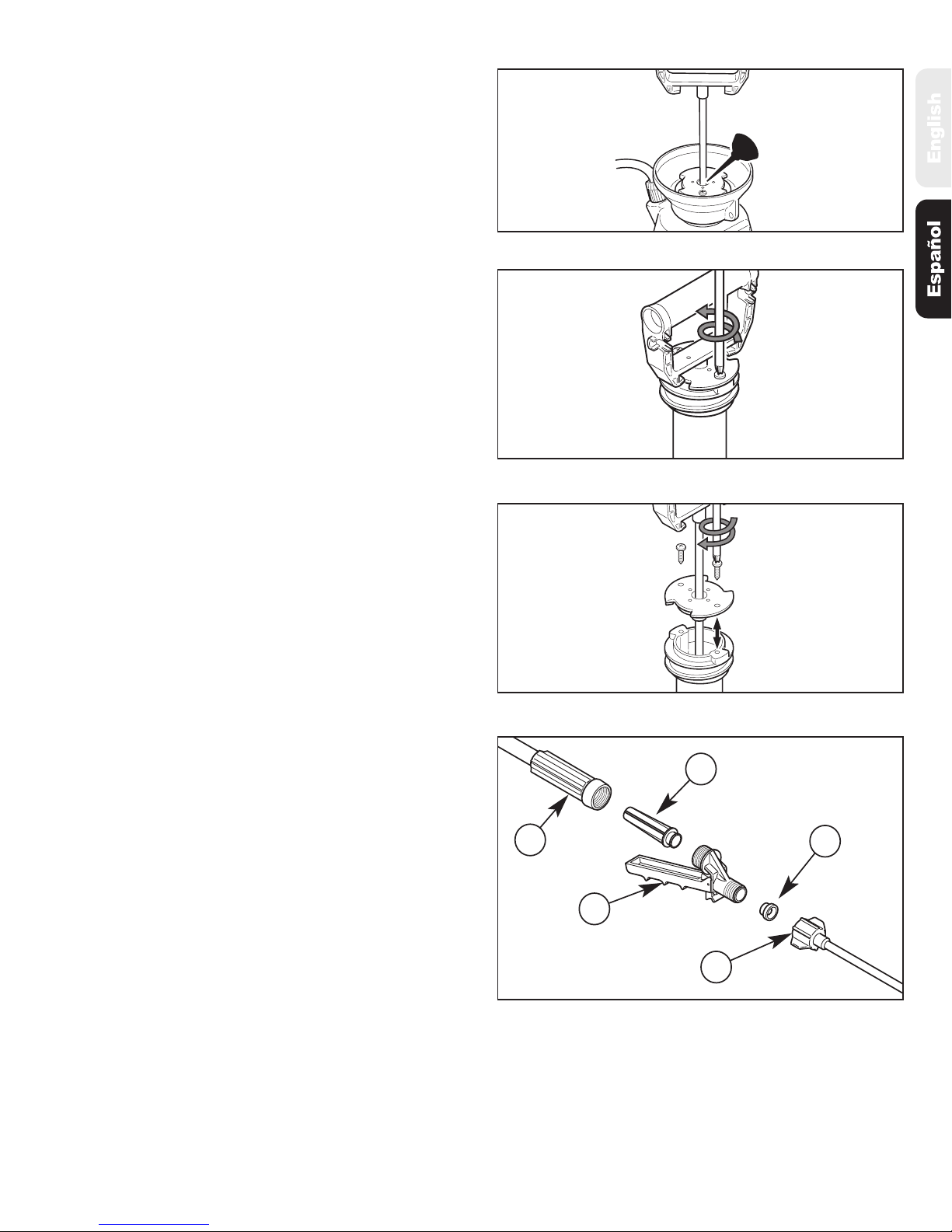

Figure 10. Lubricate the Pump
Figure 11. Remove the Pump Cap
Figure 12. Replace the Pump Cap
Figure 13. Shut-off Maintenance
A. Handle
B. Filter
C. Shut-off Assembly
D. Valve Seat
E. Extension
A
C
D
E
B

6
TROUBLESHOOTING
TROUBLE LOOK FOR REMEDY
Sprayer starts to spray when
pumping or sprayer will not stop
spraying when shut-off handle is
released.
Shut-off lock is engaged. Squeeze shut-off handle and rotate
the lock towards the nozzle.
Sprayer leaks at pump or sprayer
does not build pressure. 1. Dirt or debris on pump gasket or closure.
2. Chipped, torn, swollen or defective
pump gasket.
3. Check valve at bottom of pump
assembly.
4. Inspect o-ring on piston.
1. Clean dirt or debris from gasket or
closure.
2. Remove old gasket and replace with
new.
3. Replace if missing or damaged.
4. Lubricate the pump as described in
Pump Maintenance on page 5.
Sprayer material overflows through
pump barrel or pump handle rises
when handle is unlocked.
1. Dirt or debris under check valve on
pump.
2. Chipped, torn or swollen pump check
valve.
1. Clean check valve and valve sealing
surface on pump.
2. Replace check valve.
Hose leaks at tank or shut-off. 1. Loose hose.
2. Cracked, swollen or faulty hose. 1. Tighten hose nut. 2. Replace shut-off assembly.
Poor spray pattern, partial spray or
complete stoppage. Spray extension, nozzle or shut-off clogged. 1. Remove extension and clean.
2. Remove nozzle and clean.
3. Perform Shut-Off Maintenance on
page 5.
Sprayer is difficult to pump. 1. Damaged piston o-ring.
2. Piston o-ring is dry. 1. Replace piston o-ring. 2. Lubricate the pump as described in
Pump Maintenance on page 5.
Nozzle drips when shut-off handle is
released. Dirt or debris in shut-off valve. 1. Perform
Shut-Off Maintenance on
page 5.
2. Replace shut-off assembly.
Sprayer tank leaks. Evidence of spray material escaping
from the tank. Replace entire sprayer.
Nozzle tip leaks. O-ring is missing or damaged. Replace o-ring at extension tip.
Key # Part # Description
1 171090V Brass Nozzle Assembly
2 171095 Brass Nozzle
3 171092V Nozzle O-Ring
4 171090B Nozzle Base
5 171089V O-Ring
6 176163VP Fan Nozzle Assembly
7 171034 Cap Nut
Key # Part # Description
8 176042 Fan Nozzle
9 180953 Pro Pump Assembly
10 180862 Piston Assembly
(includes Key #11)
11 180861 Piston O-Ring
12 171004V Pump Gasket
13 171015 Check Valve
14 180973 Hose Assembly (w/ grip)
Key # Part # Description
15 171048 Filter
16 171700 Shut-off Assembly
(includes Key #17)
17 171050 Valve Seat
18 178080 Extension, Curved, 18” Poly
19 176409 Carry Strap, Padded
20 180836 Pressure Release Valve
21 180976 Service Kit

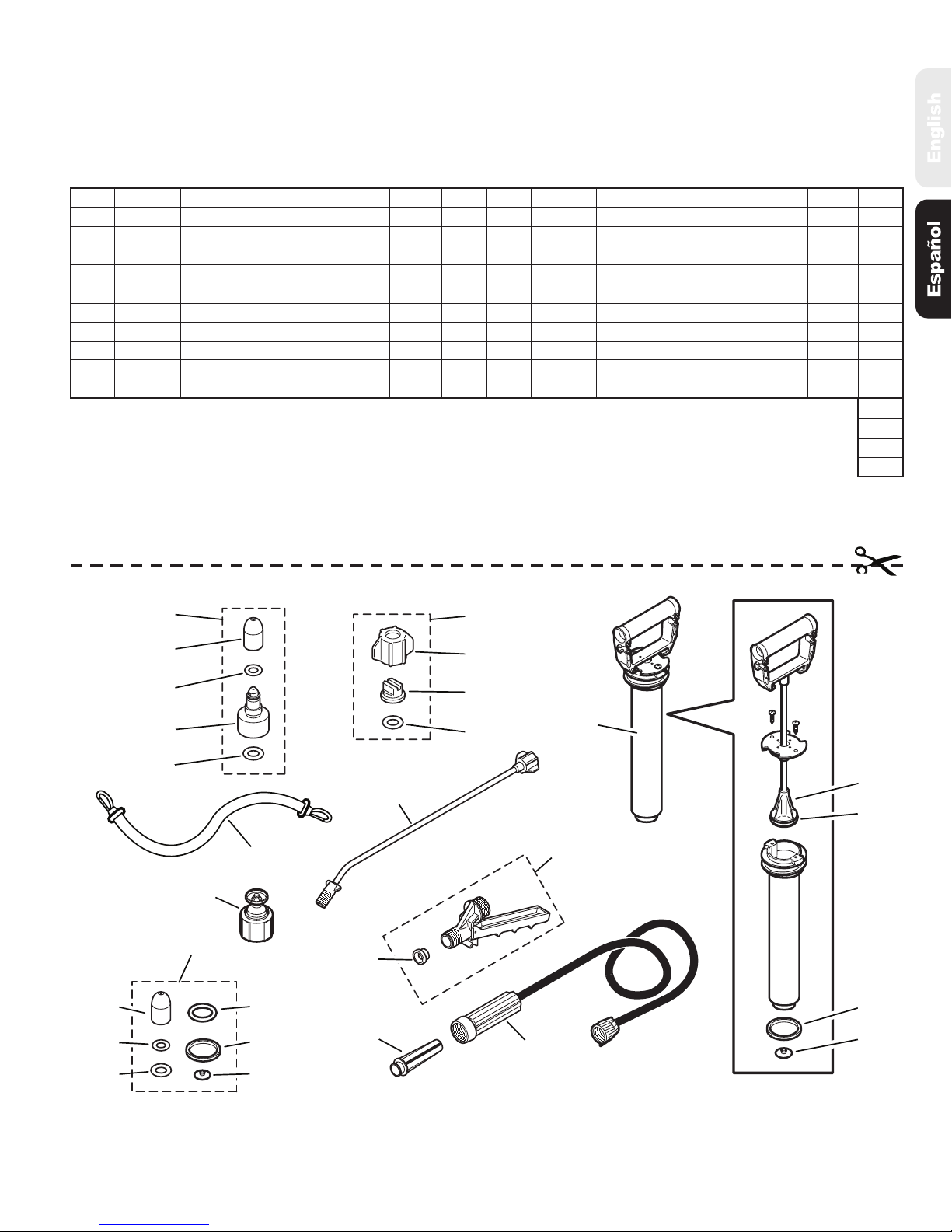

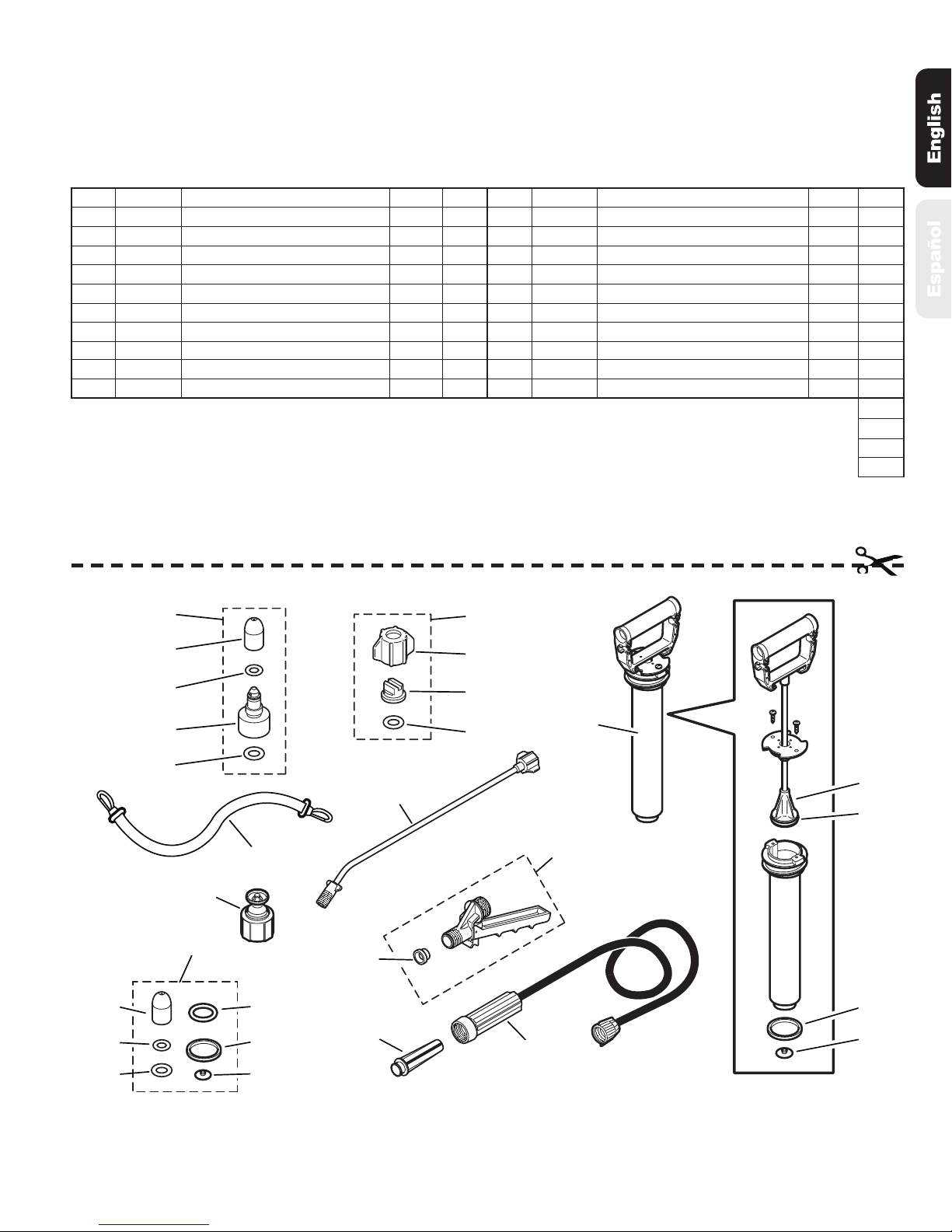

PARTS AND ACCESSORIES

1
2
3
10
9
11
12
13
15
20
21
2
3
11
12
13
14
4
5
6
7
8
5
16
17
18
19
5
7
QTY. Part # Description Price Total
171090V Brass Nozzle Assembly $3.00
171095 Brass Nozzle $0.50
171092V Nozzle O-Ring $0.25
171089V O-Ring $0.50
176163VP Fan Nozzle Assembly $1.25
171034 Cap Nut $0.50
176042 Fan Nozzle $2.75
180953 Pump Assembly $10.75
180861 Piston O-Ring $0.50
171004V Pump Gasket $2.50
PARTS AND ACCESSORIES
To order replacement parts, fill in the quantity required in the left hand column, calculate the grand total, and
send this list to the address on the reverse side. ALL PRICES SHOWN IN U.S. DOLLARS.
QTY. Part # Description Price Total
171015 Check Valve $0.50
180973 Hose Assembly w/ Grip $5.75
171048 Filter $1.00
171700 Shut-off Assembly $4.75
171050 Valve Seat $0.50
178080 Extension, Curved, 18” Poly $2.00
176409 Carrying Strap, Padded $1.75
180836 Pressure Release Valve $1.50
180976 Service Kit $6.00
Subtotal:
9.5% Tax (NY Only):
Shipping & Handling:
GRAND TOTAL:
Prices subject to change without notice.
All Parts F.O.B. Factory
$4.00

8
NAME PHONE
ADDRESS
CITY STATE ZIP
Method of payment:
Check
VISA
MASTERCARD Account No.
Expiration Date:
Send Check payable to:
The Fountainhead Group, Inc.
23 Garden Street
New York Mills, NY 13417
Phone: [phone] or [phone]
Fax: [phone]
E-mail: [email protected]
www.thefountainheadgroup.com
$10 minimum on
all credit card
orders.
(Please do not staple check to order form)
If you have any problems with, or have any questions about your sprayer,
BEFORE YOU RETURN IT TO THE STORE, CALL OUR TOLL FREE CUSTOMER
SERVICE CENTER AT 1-800-311-9903

1
ADVERTENCIA
El atomizador funciona con líquidos bajo presión. Si no observa las precauciones y no
sigue las instrucciones de operación y limpieza podrá ocasionar el deterioro o ruptura del
tanque, la manguera y otras piezas bajo presión. Esto podrá conducir a lesiones graves
debido a la descarga de líquido a alta presión o la expulsión forzada de piezas. No use
materiales inflamables en este atomizador. El material podría encenderse o explotar,
ocasionando lesiones graves. Para el uso sin riesgos de este producto, deberá leer y seguir
todas las instrucciones antes de usar. Pruebe el atomizador con agua antes de usar
productos químicos.
PRECAUCIONES DE SEGURIDAD
• Lea completamente el manual del usuario
antes de operar este atomizador.
• Use siempre gafas de seguridad, guantes y
ropa protectora cuando use el atomizador.
• Lea y siga todas las instrucciones y
precauciones en la etiqueta de los
productos usados en este atomizador.
• Nunca use líquidos inflamables, agentes
cáusticos, ácidos o agua caliente en este
tanque.
• No deje el atomizador al sol cuando no esté
en uso.
• Rocíe cuando no haya viento para evitar el
desplazamiento de productos químicos.
• No use el atomizador cerca de llamas
expuestas o cualquier elemento que pudiera
ocasionar el encendido de la solución de
rociado.
• Revise siempre la manguera y todas las
conexiones de la manguera antes de cada
uso. Una manguera dañada o una conexión
suelta pueden producir la exposición no
deseada al producto químico presurizado y
ocasionar lesiones graves o daños a la
propiedad.
• No levante ni transporte el atomizador por
la manguera, la válvula de cierre o la
extensión de varilla. Transpórtelo por el
mango de la bomba solamente,
asegurándose de que el mango esté
debidamente trabado en su posición antes
de levantar el atomizador.
• No presurice con ningún dispositivo
mecánico, como por ejemplo un compresor
de aire, ya que esto puede ocasionar un
nivel de presión peligroso y que las piezas
estallen, produciendo lesiones graves. Sólo
use la bomba original.
• No almacene productos químicos en este
tanque.
• Libere siempre la presión cuando el
atomizador no esté en uso y antes de quitar
la bomba del tanque.
• Para impedir que la bomba o la solución le
ocasionen lesiones graves, no permanezca
de pie con el rostro o el cuerpo sobre el
tanque mientras bombea o desajusta la
bomba.
• Limpie y enjuague completamente el
atomizador después de cada uso.
• Nunca intente alterar el atomizador de su
condición original.
• Siempre use piezas de reemplazo del
fabricante original.
• Mantenga el atomizador y todos los
productos químicos lejos del alcance de los
niños.

2
INSTRUCCIONES DEL ENSAMBLADO
Ensamblado de la manguera en el
tanque:
IMPORTANTE: no intente calentar ni
alterar la manguera, tuerca de manguera
o conector dentado antes del ensamblado
1. Introduzca el conector dentado
completamente dentro del tanque. Vea la
figura 1.
2. Deslice la tuerca por la manguera y sobre la
rosca del tanque. Gire la tuerca de
manguera en sentido horario y ajústela
firmemente. Vea la figura 2.
NOTA: no utilice herramientas para ajustar la
tuerca de manguera.
Ensamble la extensión en el
dispositivo de cierre:
1. Instale el filtro (B) en el mango (A). Vea la
figura 3.
2. Ensamble el dispositivo de cierre (C) en el
mango (A) y ajuste firmemente.
3. Asegúrese de que el asiento de válvula (D)
se encuentre en el extremo del dispositivo
de cierre (C).
4. Instale la extensión (E) en el extremo del
dispositivo de cierre (C). Ajuste la tuerca
firmemente.
Instale la boquilla:
1. Instale la boquilla ajustable en el extremo
de la extensión y ajústela firmemente. Vea
la figura 4.
NOTA: asegúrese de que la junta tórica
(# 171089V) se encuentre dentro de la boquilla
antes de instalarla en el extensión.
Figura 1. Instale la manguera
Figura 2. Ajuste la tuerca de manguera
Figura 3. Ensamble el dispositivo de cierre y
la extensión
A. Mango
B. Filtro
C. Dispositivo de cierre
D. Asiento de válvula
E. Extensión
Figura 4. Instale la boquilla
A. Boquilla ajustable
B. Junta tórica (# 171089V)
C. Extensión
A
B
C
A
C
D
E
B

3
CÓMO OPERAR EL ATOMIZADOR
Llenado
IMPORTANTE: asegúrese siempre de
liberar la presión del tanque antes de
llenarlo o limpiarlo. Jale hacia arriba la
perilla de la válvula de liberación de
presión hasta que toda la presión del
tanque se haya liberado. Sólo entonces
podrá retirar la bomba en forma segura.
1. Gire el mango de la bomba en sentido
antihorario para quitar la bomba. Vea la
figura 5.
2. Llene el tanque al nivel deseado. (Consulte
siempre las instrucciones del fabricante del
producto químico para la mezcla
apropiada).
3. Coloque la bomba en el orificio del tanque y
gírela en sentido horario hasta ajustarla
firmemente al tanque. Vea la figura 6.
Presurización
1. Asegúrese de que el seguro del mango de
cierre no esté trabado (si el seguro del
mango de cierre está trabado durante la
presurización, la unidad comenzará a rociar
de inmediato).
2. Empuje hacia abajo el mango y gírelo en
sentido antihorario para destrabar el
mango.
3. Presurice el atomizador, bombeando el
mango con un movimiento uniforme hacia
arriba y hacia abajo. Vea la figura 7.
4. Empuje el mango hacia abajo y gírelo en
sentido horario para trabar el mango en la
bomba.
Figura 5.
Retire la bomba Figura 6.
Instale la bomba
Figura 7. Presurice el tanque

4
Figura 9. Libere la presión del tanque
Rociado
1. Dirija la boquilla en sentido contrario a usted.
Presione el mango de cierre para comenzar a
rociar.
2. Suelte el mango de cierre para dejar de rociar.
3. Para un rociado continuo, presione el mango de
cierre y gire el seguro (A, figura 8) hacia usted.
Para destrabar, gire el seguro hacia la boquilla.
2. Gire el mango de la bomba en sentido antihorario
para quitar la bomba.
3. Vacíe todo el líquido restante de acuerdo con las
instrucciones de desecho del producto.
4. Siga las instrucciones de
Limpieza .
Limpieza
1. Quite la bomba según se describe en la
sección Finalización .
2. Llene el tanque con agua del grifo limpia.
Vuelva a colocar la bomba y ajústela
firmemente.
3. Agite el tanque para quitar el producto
químico de la pared del tanque y la bomba.
4. Quite la bomba y vacíe el contenido sobre
gravilla o suelo descubierto.
5. Llene el tanque con agua del grifo limpia.
6. Asegúrese de que la bomba esté limpia y
libre de residuos, y vuelva a instalarla en el
tanque. Ajústela firmemente.
7. Presurice el tanque tal como se describe en
la sección Presurización .
8. Dirija la boquilla en sentido contrario a
usted y presione el mango de cierre
durante al menos 30 segundos para limpiar
la manguera y el cierre.
9. Libere la presión tal como se describe en la
sección Finalización.
10. Quite la bomba y vacíe el contenido sobre
gravilla o suelo descubierto.
11. Repita los pasos 5 a 10 hasta que la unidad
esté completamente limpia.
Almacenamiento del atomizador
1. El tanque del atomizador debe colgarse en
posición invertida y sin la bomba.
2. No almacene ni deje solución dentro del
tanque después del uso.
3. Guárdelo en un lugar templado y seco,
alejado de la luz solar directa.
4. Mantenga el atomizador y todos los
productos químicos lejos del alcance de
los niños.
Figura 8. Coloque y quite el seguro de cierre
A. Seguro de cierre
A
4. Gire la punta de la boquilla para ajustar el patrón
del rociado.
Finalización
1. Jale hacia arriba la perilla de la válvula de
liberación de presión como se muestra, hasta que
toda la presión del tanque se haya liberado. Vea la
figura 9.

5
Mantenimiento de la bomba
Lubricación
1. La bomba se debe aceitar periódicamente
aplicando 10 ó 12 gotas de aceite liviano en
la varilla de la bomba por la abertura de la
tapa de la bomba. Vea la figura 10.
Desarmado y reensamblado
1. Retire la bomba del tanque.
2. Retire los tornillos que aseguran la tapa de
la bomba al cilindro. Jale el ensamblado del
mango de la bomba fuera del cilindro. Vea
la figura 11.
3. Realice el mantenimiento necesario para la
junta tórica.
4. Inserte el ensamblado del mango de la
bomba en el cilindro de la bomba. Alinee
los orificios de la tapa de la bomba y el
cilindro. Coloque nuevamente los tornillos y
ajústelos firmemente. Vea la figura 12.
Mantenimiento de la boquilla
1. Si la boquilla se atasca, retire y desarme el
ensamblado de la boquilla.
2. Quite las obstrucciones de las aberturas y
vuelva a ensamblar.
Mantenimiento del dispositivo de cierre
1. Desenrosque el mango del dispositivo de
cierre. Vea la figura 13.
2. Desenrosque la extensión del dispositivo de
cierre.
3. Retire el filtro y el asiento de la válvula del
dispositivo de cierre.
4. Limpie todo residuo del interior del mango
y del dispositivo de cierre, y sobre el
asiento de la válvula o el filtro.
5. Vuelva a ensamblar los componentes como
se muestra y ajuste firmemente todas las
conexiones.
MANTENIMIENTO REGULAR
Figura 10. Lubrique la bomba
Figura 11. Retire la tapa de la bomba
Figura 12. Coloque la tapa de la bomba
Figura 13. Mantenimiento del dispositivo de cierre
A. Mango
B. Filtro
C. Dispositivo de cierre
D. Asiento de válvula
E. Extensión
A
C
D
E
B

6
SOLUCIÓN DE PROBLEMAS
PROBLEMA BUSCAR SOLUCIÓN
El atomizador comienza a rociar
cuando se bombea o el atomizador
no deja de rociar cuando se suelta el
mango de cierre.
El seguro del dispositivo de cierre
está trabado. Presione el mango de cierre y gire el seguro hacia la boquilla.
El atomizador tiene una pérdida en la
bomba o el atomizador no acumula
presión.
1. Hay suciedad o residuos en la
empaquetadura de la bomba o en el
cierre.
2. Empaquetadura de bomba astillada,
rasgada, dilatada o defectuosa.
3. Revise la válvula en la parte inferior
del ensamblado de la bomba.
4. Verifique la junta tórica del pistón.
1. Limpie la suciedad o los residuos de
la empaquetadura o el cierre.
2. Retire la empaquetadura y
reemplácela con una nueva.
3. Reemplace ante ausencia o daños.
4. Lubrique la bomba como se describe
en la sección Mantenimiento de la
bomba en la página 5.
El material del atomizador se derrama
por el cilindro de la bomba o el
mango de la bomba se eleva cuando
se lo destraba.
1. Suciedad o residuos debajo de la
válvula de retención de la bomba.
2. Válvula de retención de bomba
astillada, rasgada o dilatada.
1. Limpie la válvula de retención y la
superficie sellada de la válvula de la
bomba
2. Reemplace la válvula de retención.
La manguera tiene una pérdida en el
tanque o en el dispositivo de cierre. 1. Manguera suelta. 2. Manguera agrietada, dilatada o
defectuosa.
1. Ajuste la tuerca de manguera.
2. Reemplace el dispositivo de cierre.
Patrón de rociado defectuoso,
rociado parcial u obstrucción
completa.
La extensión, boquilla o el dispositivo
de cierre están obstruidos. 1. Quite la extensión y límpiela.
2. Quite la boquilla y límpiela.
3. Realice el Mantenimiento del
dispositivo de cierre como se
describe en la página 5.
Atomizador difícil de bombear. 1. La junta tórica del pistón está
dañada.
2. La junta tórica del pistón está seca.
1. Reemplace la junta tórica del pistón.
2. Lubrique la bomba como se describe
en la sección Mantenimiento de la
bomba en la página 5.
La boquilla gotea cuando se suelta el
mango de cierre. Suciedad o residuos en la válvula de cierre. 1. Realice el
Mantenimiento del
dispositivo de cierre como se
describe en la página 5.
2. Reemplace el dispositivo de cierre.
El tanque del atomizador tiene una
pérdida. Hay evidencia de escape del material de rociado del tanque. Reemplace el atomizador completo.
La punta de la boquilla tiene una
pérdida. La junta tórica falta o está dañada. Reemplace la junta tórica en la punta de la extensión.
Clave # Pieza # Descripción
1 171090V Ensamblado de boquilla,
latón
2 171095 Tapa de boquilla, latón
3 171092V Junta tórica de boquilla
4 171090B Base de boquilla
5 171089V Junta tórica
6 176163VP Juego de puntas de
abanico
7 171034 Tuerca ciega
Clave # Pieza # Descripción
8 176042 Punta de abanico
9 180953 Ensamblado de bomba
10 180862 Ensamblado de pistón
(incluye Clave #11)
11 180861 Junta tórica de pistón
12 171004V Empaquetadura de bomba
13 171015 Válvula de retención
14 180973 Ensamblado de manguera
con empuñadura
Clave # Pieza # Descripción
15 171048 Filtro
16 171700 Ensamblado del
dispositivo de cierre
(incluye Clave #17)
17 171050 Asiento de válvula
18 178080 Extensión curvada, 18"
(45.72 cm), poli
19 176409 Correa de transporte
acolchada
20 180836 Válvula de liberación de
presión
21 180976 Juego de reparación
PIEZAS Y ACCESORIOS

7
1
2
3
10
9
11
12
13
15
20
21
2
3
11
12
13
14
4
5
6
7
8
5
16
17
18
19
5
Cantidad Pieza # Descripción Precio Total
171090V Ensamblado de boquilla, latón $3.00
171095 Tapa de boquilla, latón $0.50
171092V Junta tórica de boquilla $0.25
171089V Junta tórica $0.50
176163VP Juego de puntas de abanico $1.25
171034 Tuerca ciega $0.50
176042 Punta de abanico $2.75
180953 Ensamblado de bomba $10.75
180861 Junta tórica de pistón $0.50
171004V Empaquetadura de bomba $2.50
PIEZAS Y ACCESORIOS
Para pedir piezas de reemplazo, complete la cantidad necesaria en la columna de la izquierda, calcule el total y envíe
esta lista a la dirección que figura en el reverso. TODOS LOS PRECIOS SE INDICAN EN DOLARES AMERICANOS.
Cantidad Pieza # Descripción Precio Total
171015 Válvula de retención $0.50
180973 Ensamblado de manguera con empuñadura $5.75
171048 Filtro $1.00
171700 Ensamblado del dispositivo de cierre $4.75
171050 Asiento de válvula $0.50
178080 Extensión curvada, 18" (45.72 cm), poli $2.00
176409 Correa de transporte acolchada $1.75
180836 Válvula de liberación de presión $1.50
180976 Juego de reparación $6.00
Subtotal:
Impuesto del 9.5% (NY solamente):
Envío y manejo:
TOTAL:
Precios sujetos a cambio sin aviso
Todas las piezas son F.O.B. de fábrica
$4.00

8
Nombre Teléfono
Dirección
Cuidad Estado Código Postal
Método de pago:
Cheque
VISA
MASTERCARD Núm. de cuenta
Fecha de vencimiento
Enviar cheque pagadero a:
The Fountainhead Group, Inc.
23 Garden Street
New York Mills, NY 13417
Teléfono: 1-800-311-9903 o [phone]
Fax: [phone]
E-mail: [email protected]
www.thefountainheadgroup.com
Mínimo de $10.00 para
todos los pedidos con
tarjeta de crédito.
(Por favor, no engrape el cheque al formulario de pedidos)
Si tiene algún problema o preguntas acerca de su atomizador, ANTES DE
DEVOLVERLO A LA TIENDA, LLAME SIN CARGO A NUESTRO CENTRO DE
SERVICIO AL CLIENTE AL 1-800-311-9903

Copyright © 2006
The Fountainhead Group, Inc.
All rights reserved
23 Garden Street
New York Mills, NY 13417
1-800-311-9903
(Monday - Friday, 8AM - 5PM EST)
www.thefountainheadgroup.com
e-mail: [email protected]
If you have any problems with, or have any questions about your sprayer,
BEFORE YOU RETURN IT TO THE STORE, CALL OUR TOLL FREE CUSTOMER
SERVICE CENTER AT 1-800-311-9903
Manual No. 180974
Revision Date: 7/2006
TP 120-1032-01-RS
Si tiene algún problema o preguntas acerca de su atomizador, ANTES DE
DEVOLVERLO A LA TIENDA, LLAME SIN CARGO A NUESTRO CENTRO DE
SERVICIO AL CLIENTE AL 1-800-311-9903
