Franke F3SM1001 User manual

ZMI_001_2030034411-F3SM1001_#SALL_#AQU_#V1.fm / 01.10.18
F3
F3SM1001
2030034411
7612982236631
DE Montage- und Betriebsanleitung Selbstschluss-Standbatterie
EN Installation and operating instructions Self-closing pillar mixer
FR Notice de montage et de mise en service Mitigeur à fermeture automatique pour
montage sur plage
ES Instrucciones de montaje y servicio Válvula de pie con cierre automático
IT Istruzioni per il montaggio e l'uso
NL Montage- en bedrijfsinstructies Zelfsluitende wastafelmengkraan
PL Instrukcja montażu i obsługi Samozamykająca bateria ukośna
SV Monterings- och driftinstruktion
CS Návod pro montáž a provoz Samouzavírací stojánková bater.
FI Asennus- ja käyttöohje Itsesulkeutuva pylväshana
RU Инструкция по монтажу и вводу в эксплуатацию

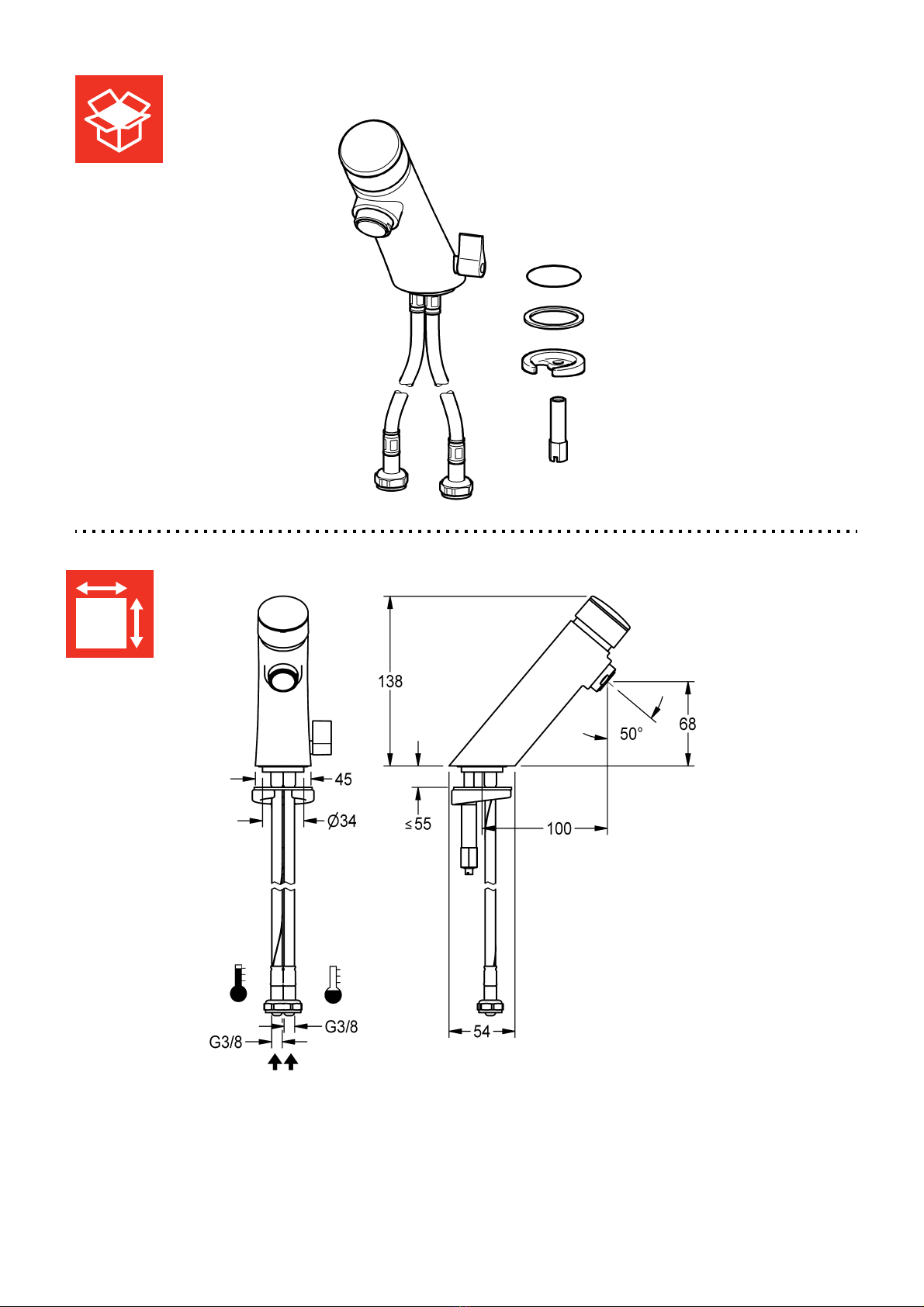

ZMI_001_2030034411-F3SM1001_#SALL_#AQU_#V1.fm
- 2 -

- 3 -
ZMI_001_2030034411-F3SM1001_#SALL_#AQU_#V1.fm
Installation and operating
instructions Montage- und Betriebsanleitung
Important notes Wichtige Hinweise
►Before installing flush piping system!
►Set the temperature stop after assembly
has been completed.
►The fitting must be operated only with
original mesh filters and return flow
inhibitors!
►Vor Installation Rohrleitungen spülen!
►Nach erfolgter Montage den Tempera-
turanschlag einstellen.
►Armatur nur mit original Sieben und
Rückflussverhinderern betreiben!
►The fitting must be checked and
maintained at regular intervals depending
on the water quality and in accordance with
the local conditions, and rules and
regulations applicable at the site.
►In Abhängigkeit von der Wasserqualität,
den örtlichen Gegebenheiten und den vor
Ort geltenden Bestimmungen die Armatur
in regelmäßigen Abständen prüfen und
warten.
Technical data Technische Daten
►Minimum flow pressure 1.0 bar ►Mindestfließdruck 1,0 bar
►Maximum operating pressure 10 bar ►Maximaler Betriebsdruck 10 bar
►Recommended flow pressure 3 bar ►Empfohlener Fließdruck 3 bar
►Volume flow 3 l/min ►Volumenstrom 3 l/min
►Flow duration 5-20 s adjustable ►Fließzeit 5-20 s einstellbar
EN
DE

ZMI_001_2030034411-F3SM1001_#SALL_#AQU_#V1.fm
- 4 -
Instrukcja montażu i obsługi Monterings- och driftinstruktion
Ważne wskazówki Viktiga informationer
►Przed instalacjąprzepłukaćrury!
►Po przeprowadzeniu montażu ustawić
ograniczenie temperatury.
►Armatury należy używaćwyłącznie z
oryginalnymi sitkami i zaworami zwrotnymi!
►Armaturęnależy poddawaćregularnej
kontroli i konserwacji w zależności od
jakości wody, warunków lokalnych i
obowiązujących przepisów.
►Spola igenom rörledningarna före
installation!
►Ställ in temperaturstoppet efter
installationen.
►Använd armaturen endast med originalsilar
och originalåterflödesförhindrare!
►Kontrollera och serva armaturen med
intervaller som bestäms av vattenkvaliteten
samt de lokala förhållandena och de
bestämmelser som gäller där.
Dane techniczne Tekniska data
►Minimalne ciśnienie przepływu 1,0 bar ►Minsta hydrauliska tryck 1,0 bar
►Maksymalne ciśnienie robocze 10 barów ►Maximalt drifttryck 10 bar
►Zalecane ciśnienie przepływu 3 barów ►Rekommenderat hydrauliskt tryck 3 bar
►Objętościowe natężenie
przepływu 3 l/min
►Volymström 3 l/min
►Czas przepływu 5-20 s z możliwością
ustawienia
►Flyttid 5-20 s inställbar
Notice de montage et de mise en
service Návod pro montáž a provoz
Remarques importantes Důležité pokyny
►Rincer les conduites avant d’installer !
►Régler la butée de température après le
montage.
►Ne faire fonctionner la robinetterie qu'avec
les filtres et clapets de non retour d'origine !
►Před instalací potrubí propláchněte!
►Po montáži nastavte teplotní limit.
►Provozovat armaturu jen s originálními
sítky a zařízeními proti zpětnému toku!
►En fonction de la qualité de l’eau, ainsi que
des conditions et des dispositions locales,
il convient de contrôler et d’entretenir la
robinetterie à intervalles réguliers.
►V závislosti na kvalitěvody, místních
podmínkách a předpisech platných v místě
instalace je nutné provádět v pravidelných
intervalech kontrolu a údržbu armatury.
Données techniques Technické údaje
►Pression dynamique minimale 1,0 bar ►Minimální průtočný tlak 1,0 bar
►Pression de service maximale 10 bars ►Maximální provozní tlak 10 bar
►Pression dynamique recommandée 3 bars ►Doporučený průtočný tlak 3 bar
►Débit volumique 3 l/min ►Průtok 3 l/min
►Durée d'écoulement 5-20 s réglable ►Doba průtoku nastavitelná 5-20 s
PL
SV
FR
CS

- 5 -
ZMI_001_2030034411-F3SM1001_#SALL_#AQU_#V1.fm
Instrucciones de montaje y
servicio Asennus- ja käyttöohje
Indicaciones importantes Tärkeitä ohjeita
►¡Enjuagar las tuberías antes de instalar!
►Tras finalizar el montaje, ajustar el tope de
temperatura.
►¡La grifería debe hacerse funcionar única-
mente con los tamices y las válvulas antire-
torno originales!
►Huuhtele putkijohdot ennen asennusta!
►Kun asennus on tehty, säädä
lämpötilarajoitin.
►Käytä varusteet vain alkuperäisten sihtien
ja takaisinvirtauksen eston kanssa!
►Hana tulee tarkistaa ja huoltaa säännöllisin
väliajoin veden laadusta, paikallisista
oloista ja paikalla voimassa olevista
määräyksistä riippuen.
►En función de la calidad del agua, las
condiciones locales y la legislación vigente,
realizar las inspecciones y el
mantenimiento de la grifería a intervalos
regulares.
Datos técnicos Tekniset tiedot
►Presión mínima de flujo 1,0 bar ►Vähimmäisvirtauspaine 1,0 bar
►Presión máxima de servicio 10 bares ►Suurin käyttöpaine 10 bar
►Presión de flujo recomendada 3 bares ►Suositeltava virtauspaine 3 bar
►Flujo volumétrico 3 l/min ►Tilavuusvirta 3 l/min
►Tiempo de corriente 5-20 s ajustable ►Juoksuaika 5-20 s säädettävissä
Istruzioni per il montaggio e
l'uso
Инструкция по монтажу и
вводу вэксплуатацию
Avvertenze importanti Важные указания
►Sciacquare le tubazioni prima di installare!
►A montaggio avvenuto impostare il blocco
temperatura.
►Utilizzare la rubinetteria esclusivamente
con i filtri e le valvole antiriflusso originali!
►Controllare e sottoporre a manutenzione
l'apparecchio ad intervalli regolari, in
funzione della qualità dell'acqua, delle
caratteristiche locali e delle vigenti
disposizioni locali.
► Перед инсталляцией промыть трубки!
►Послепроизведенного монтажа
настроить температурный упор.
► Эксплуатировать арматуру только с
оригинальными фильтрами иклапанами
обратного течения!
► Арматуру необходимо регулярно
чистить иобслуживать взависимости от
качества воды, местных условий и
действующих вместе эксплуатации
предписаний.
Specifiche tecniche Технические характеристики
►Pressione idraulica min. 1,0 bar
►Pressione di esercizio max. 10 bar
►Pressione idraulica consigliata 3 bar
►Portata volumetrica 3 l/min
►Durata di flusso impostabile da 5 a 20 s
► Минимальный гидравлический напор
1,0 бар
► Максимальное рабочее давление
10 бар
► Рекомендуемый гидравлический напор
3бар
►Oбъемный расход 3 л/мин
►Времяпротекания 5-20 сек.
регулируемое
ES
FI
IT
RU

ZMI_001_2030034411-F3SM1001_#SALL_#AQU_#V1.fm
- 6 -
Montage- en bedrijfsinstructies
Belangrijke aanwijzingen
►Voor installatie buisleidingen spoelen!
►Na de montage de temperatuurbegrenzing
instellen.
►Armatuur alleen met originele zeven en
terugstroomkleppen gebruiken!
►Afhankelijk van de waterkwaliteit, de
plaatselijke omstandigheden en de
plaatselijke voorschriften de armatuur
regelmatig controleren en onderhouden.
Technische gegevens
►Minimale dynamische druk 1,0 bar
►Maximale werkdruk 10 bar
►Aanbevolen dynamische druk 3 bar
►Volumestroom 3 l/min
►Stromingstijd 5-20 s instelbaar

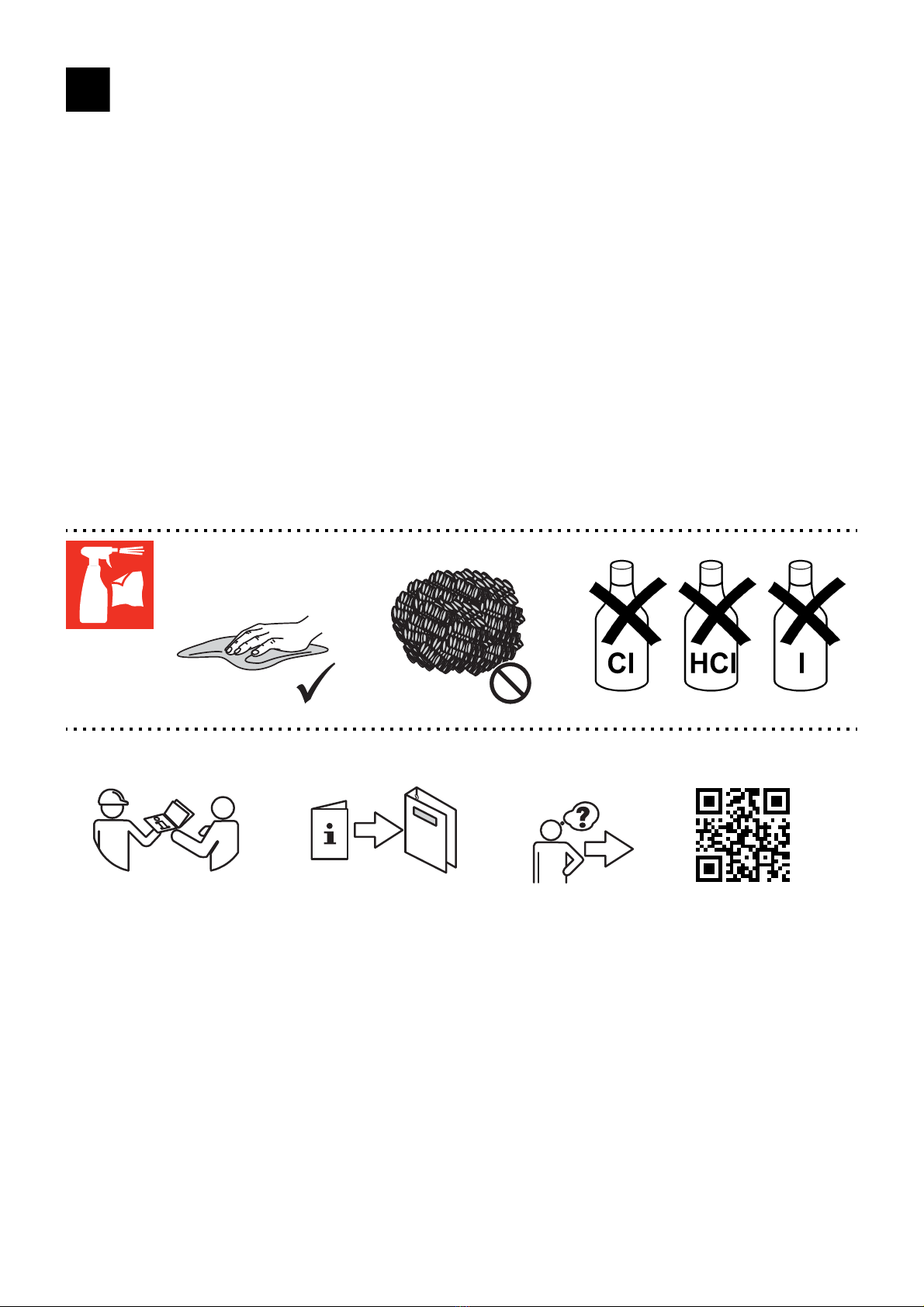

NL
www.franke.com

- 7 -
ZMI_001_2030034411-F3SM1001_#SALL_#AQU_#V1.fm

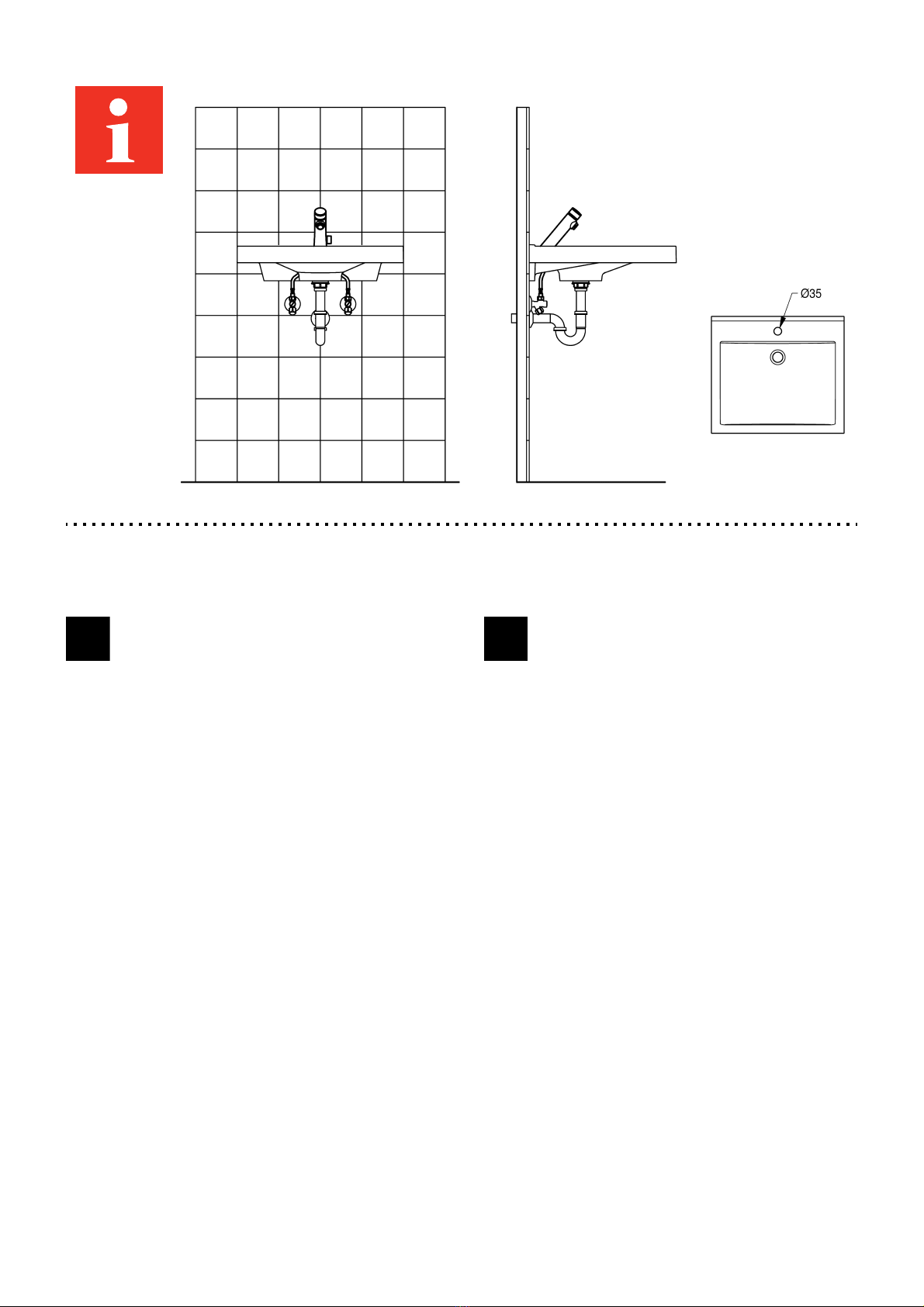

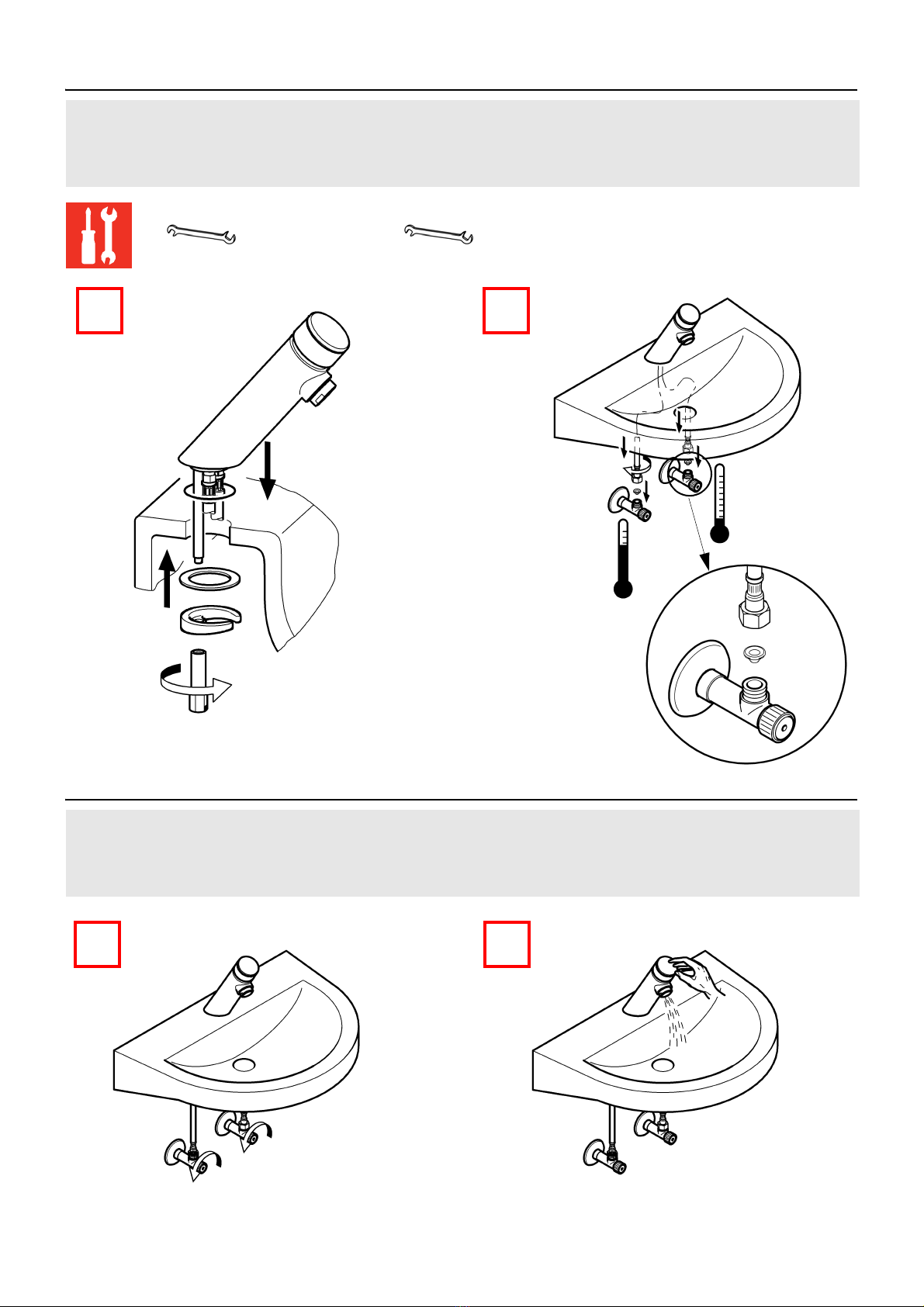

1. Montage
2. Funktion
EN Installation NL Montage CS Montáž
FR Montage PL MontażFI Asennus
ES Montaje SV Montering RU Монтаж
IT Montaggio
EN Function NL Werking CS Funkce
FR Fonctionnement PL Funkcja FI Toiminto
ES Función SV Funktion RU Функционирование
IT Funzionamento
1
13 mm
2
19 mm
1 2

ZMI_001_2030034411-F3SM1001_#SALL_#AQU_#V1.fm
- 8 -

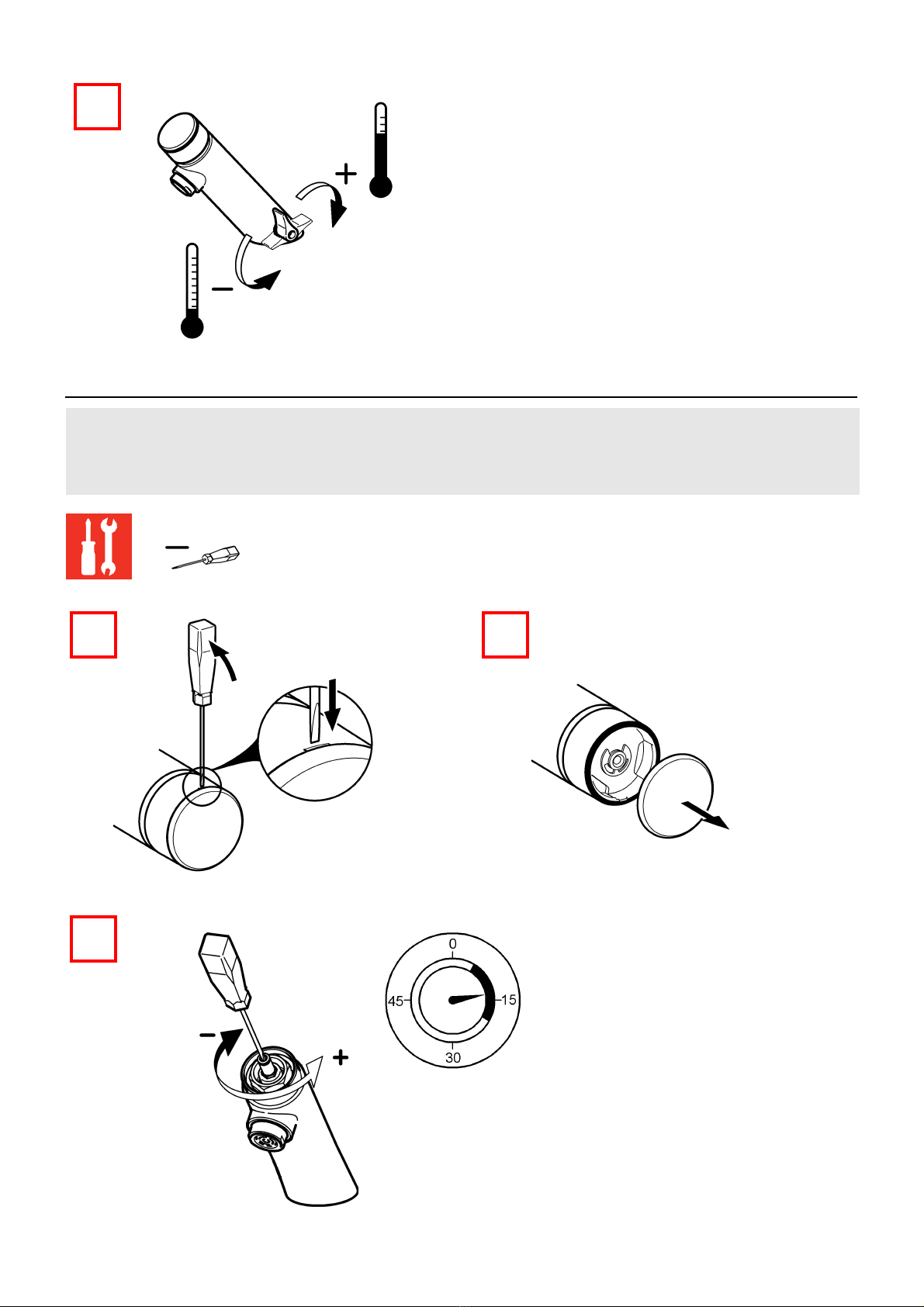

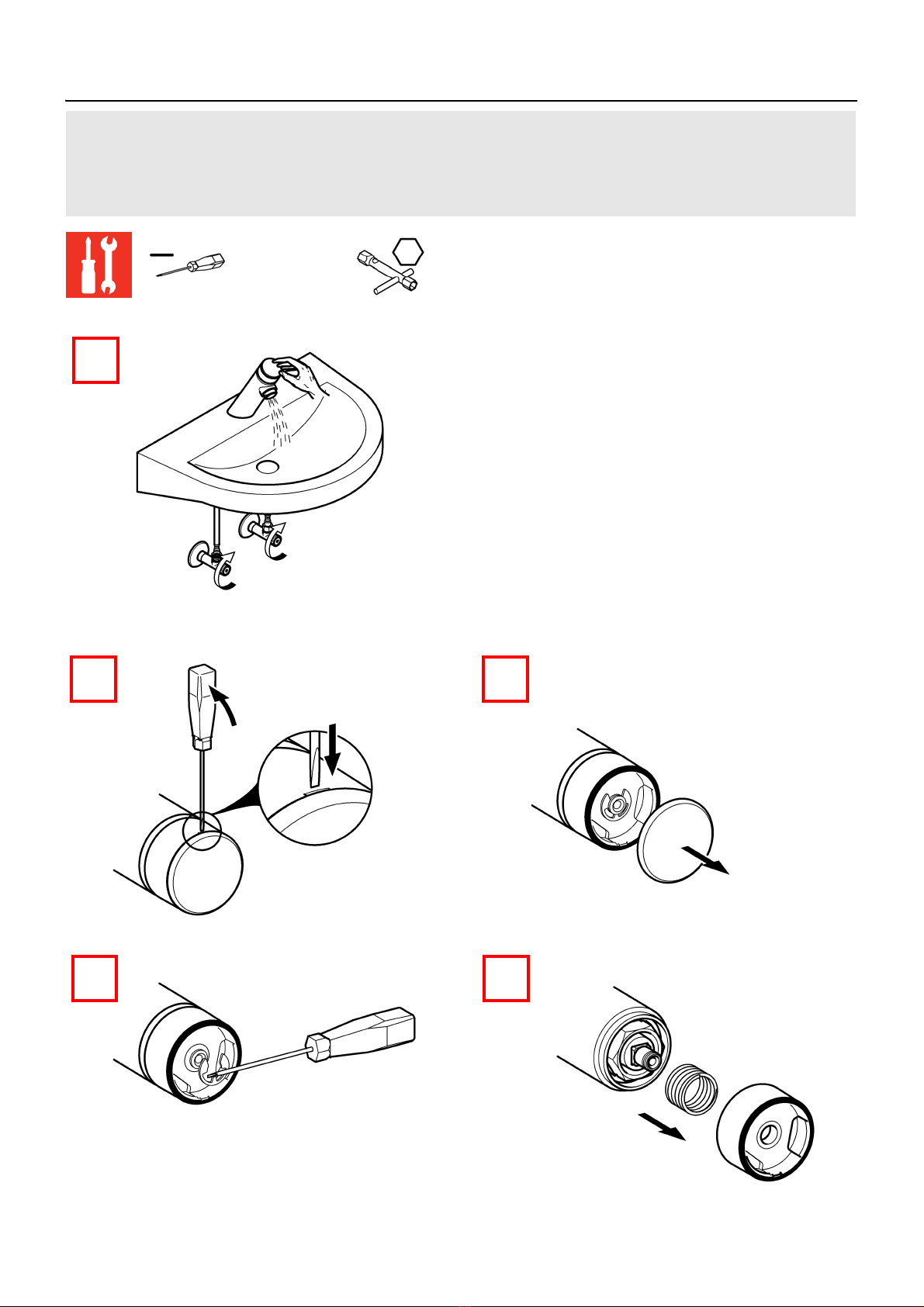

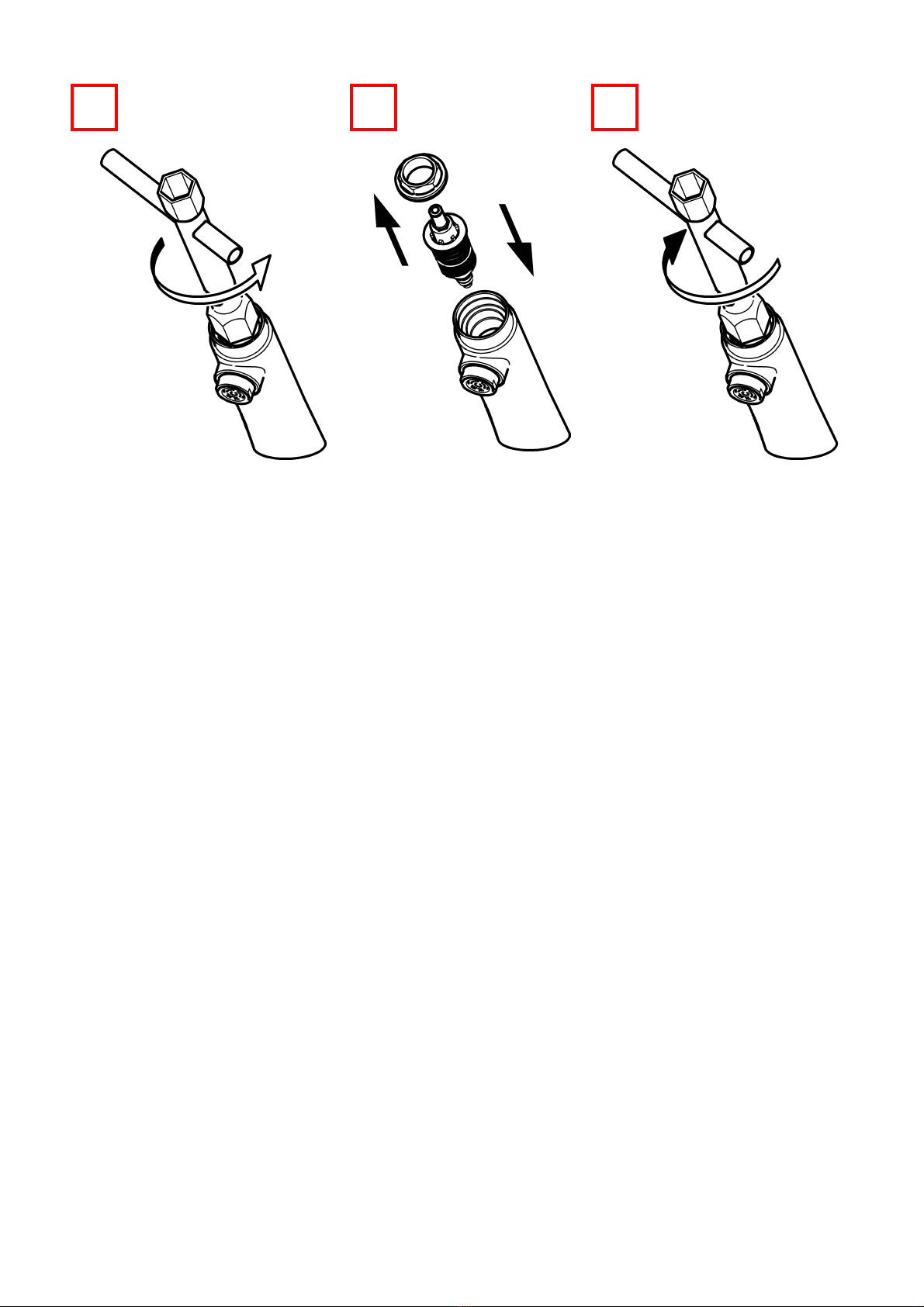

3. Fließzeit einstellen
EN Adjust flow duration NL Stromingstijd instellen CS Nastavit dobu průtoku
FR Régler la durée d'écoulement PL Ustawićczas przepływu FI Aseta virtausaika
ES Ajustar el tiempo de flujo SV Ställa in flytförmĺgan RU Регулировка времени истечения
IT Impostazione della durata di flusso
3
1 2
3mm
1.1
1.2
3
5-20 s

- 9 -
ZMI_001_2030034411-F3SM1001_#SALL_#AQU_#V1.fm

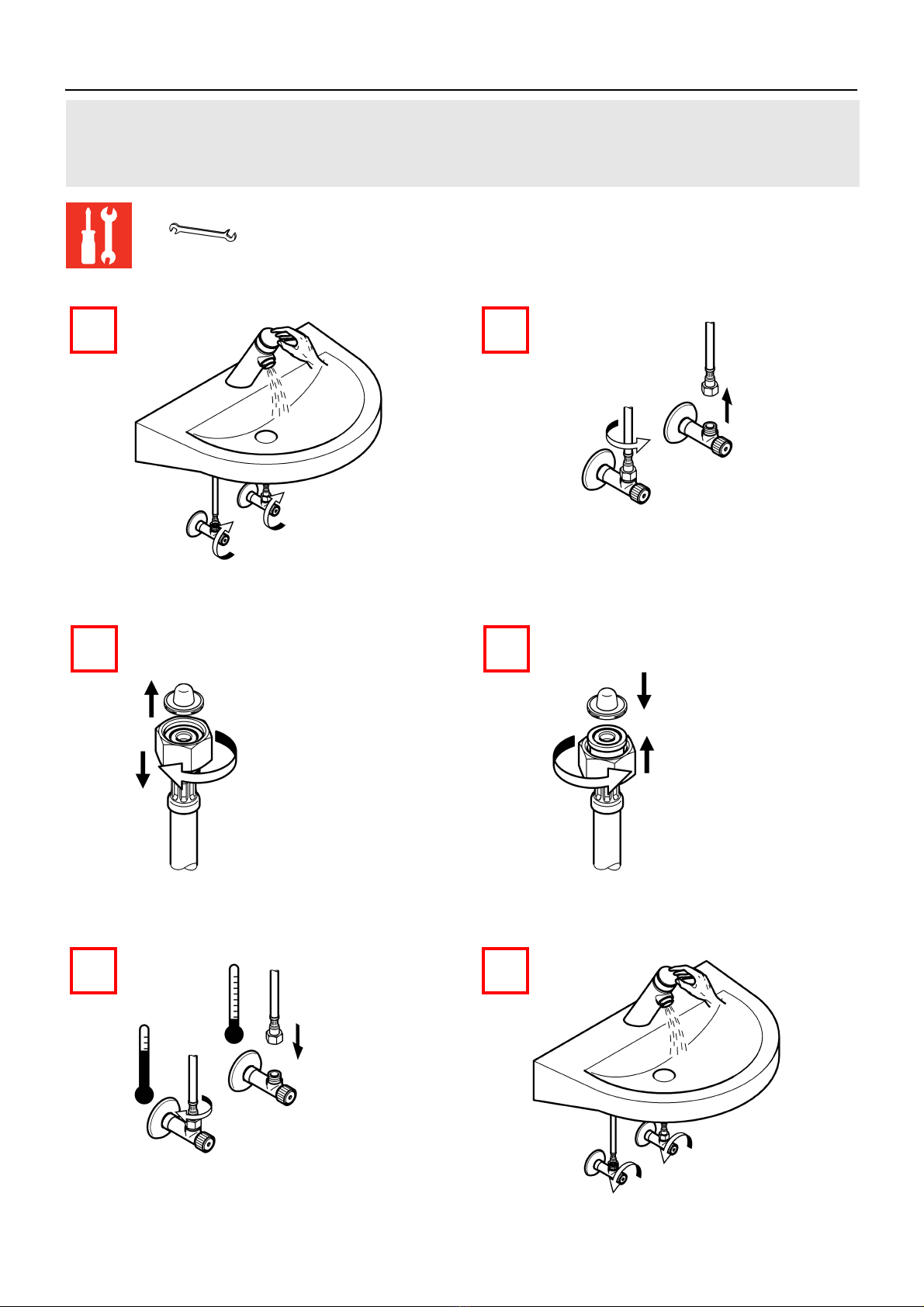

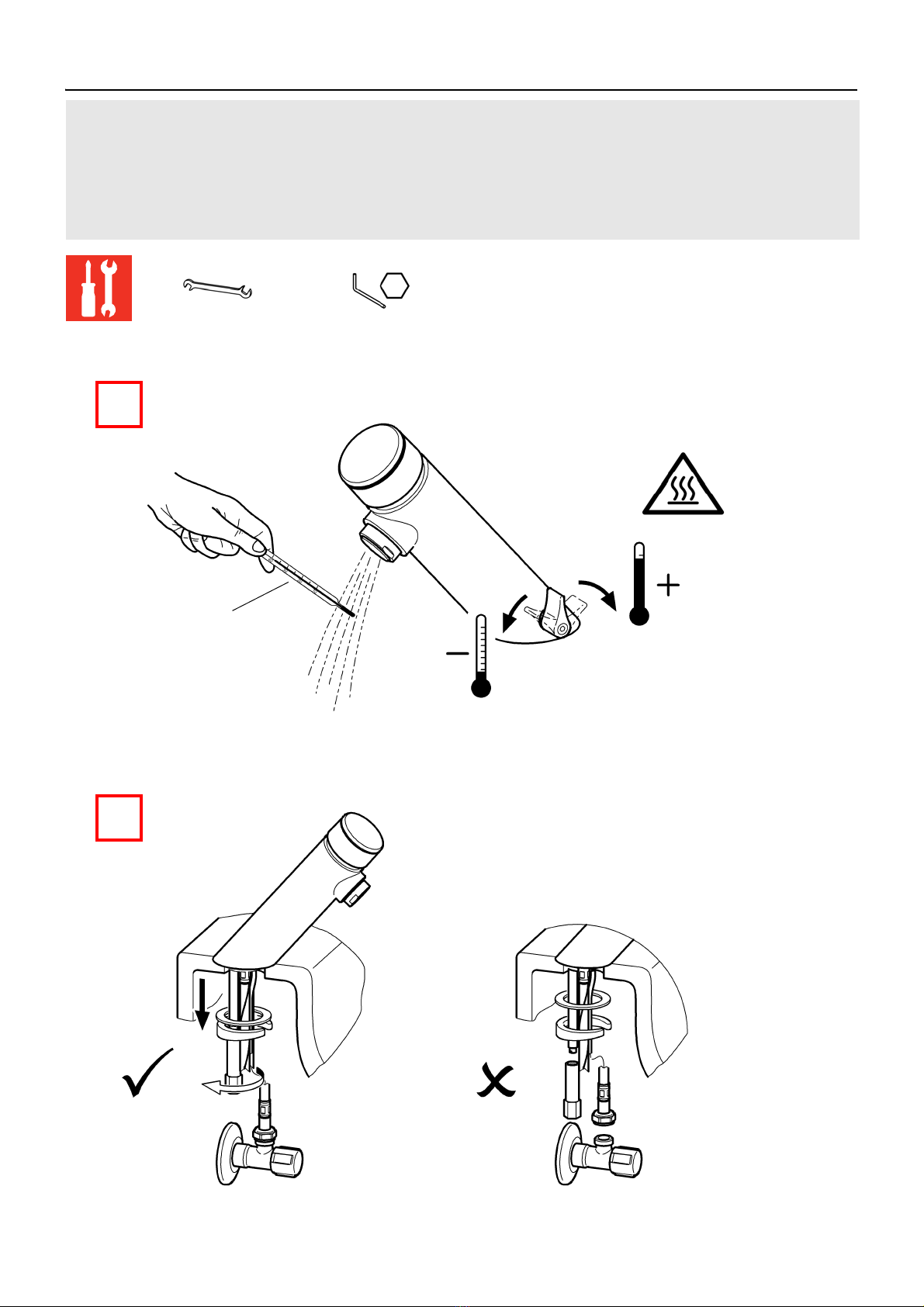

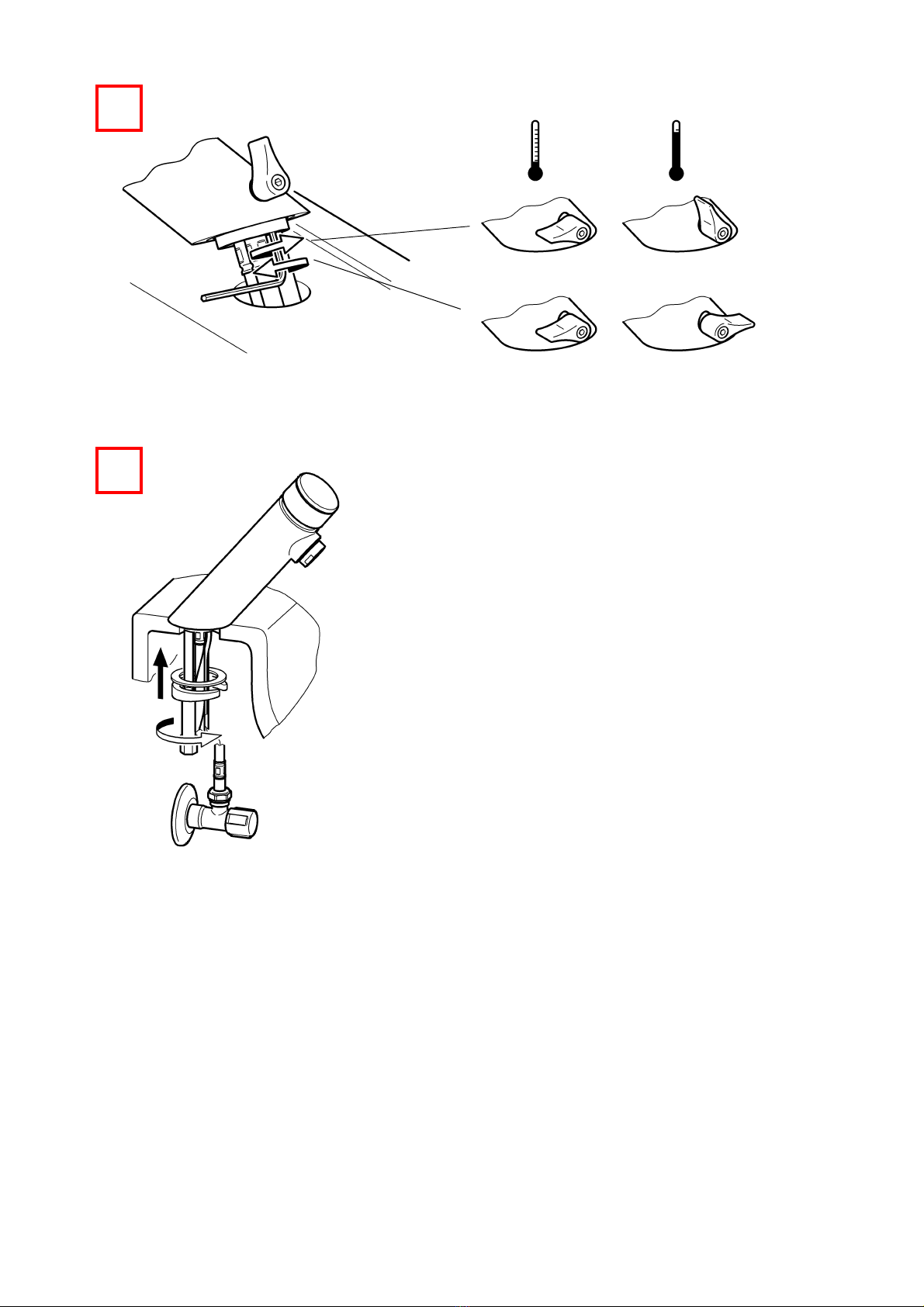

4. Temperaturanschlag einstellen
EN Setting the temperature stop NL Temperatuurbegrenzing
instellen
CS Nastavení teplotního limitu
FR Réglage de la butée de
température
PL Ustawienie ograniczenia
temperatury
FI Lämpötilarajoittimen säätäminen
ES Ajuste del tope de temperatura SV Ställa in temperaturstoppet RU Настройка температурного упора
IT Impostazione del blocco
temperatura
> 43 °C
2mm
< 43 °C
1
13 mm
2

ZMI_001_2030034411-F3SM1001_#SALL_#AQU_#V1.fm
- 10 -

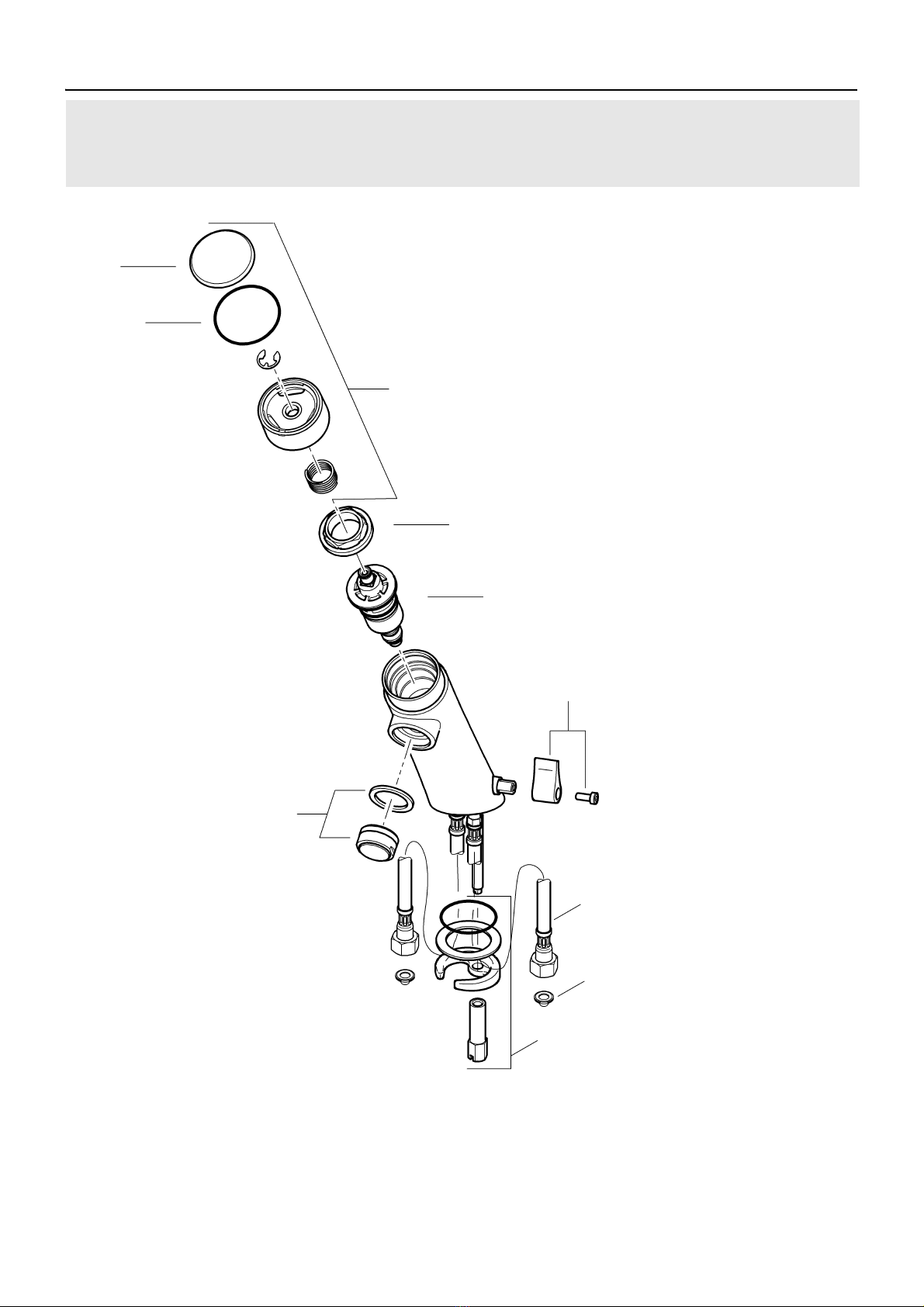

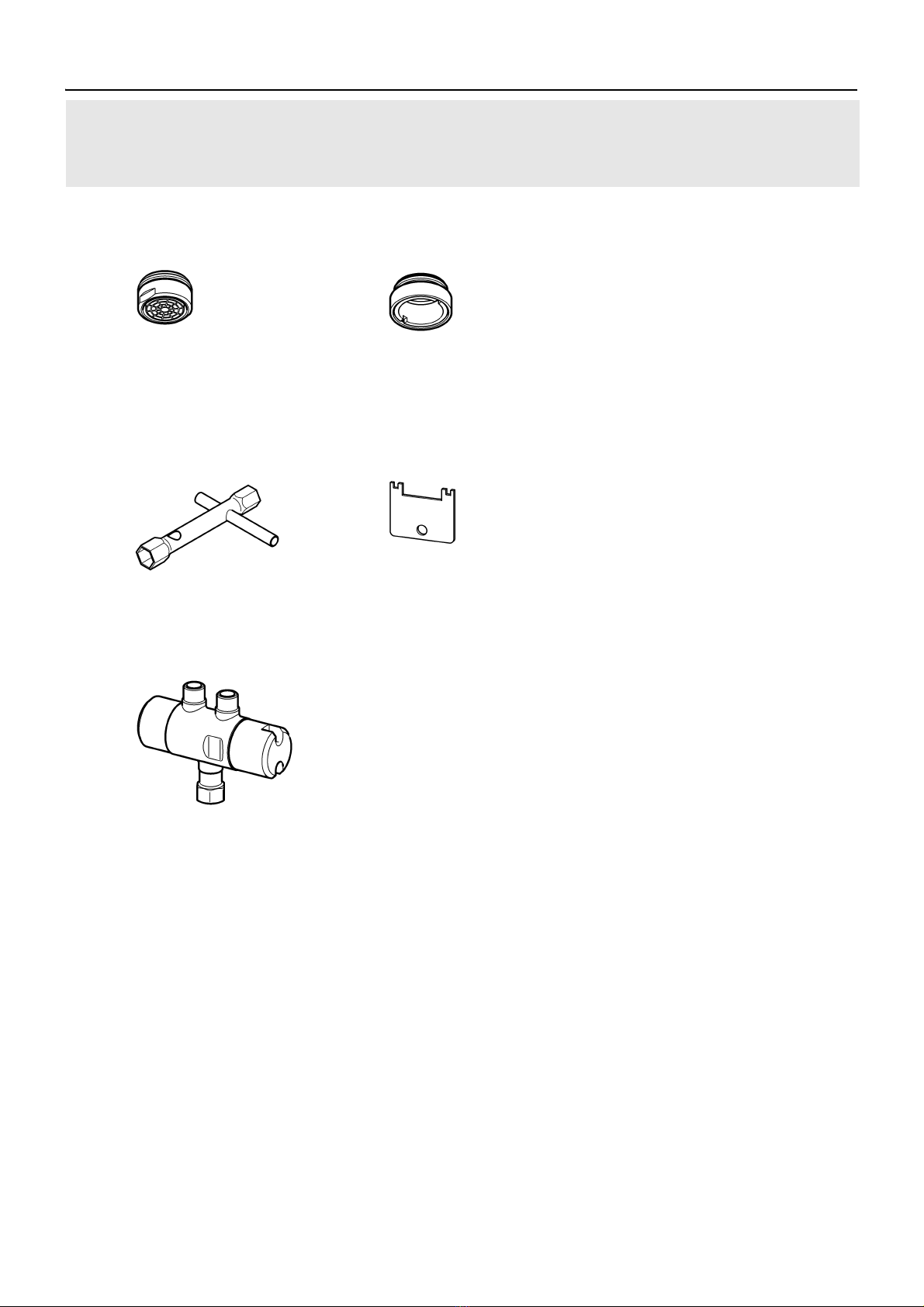

3
4
