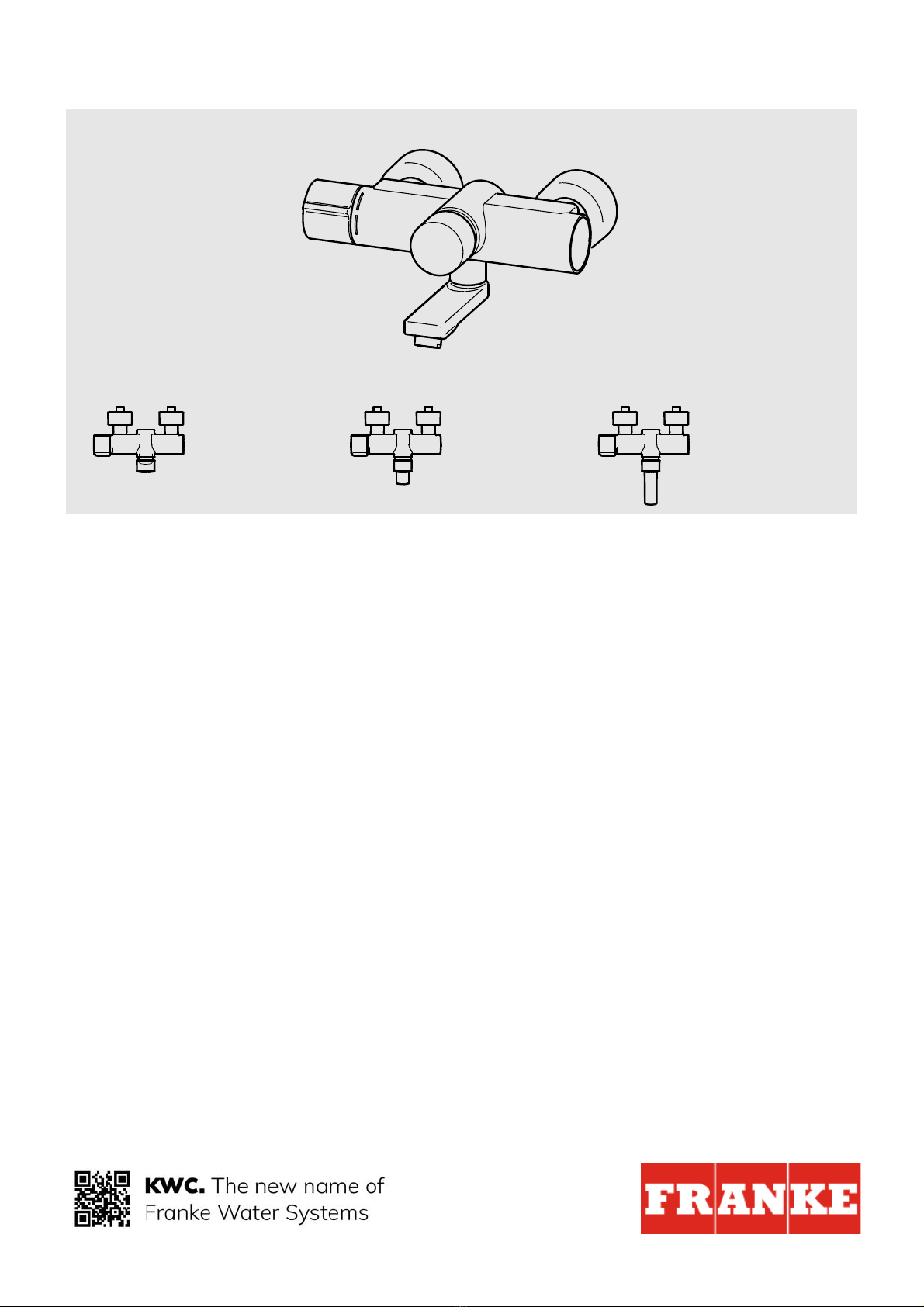

Franke F5ST1001 User manual

ZMI_001_2030032959-F5ST1001_#SALL_#AQU_#V4.fm / 01.05.22
F5
F5ST1001 F5ST1002 F5ST1003
2030032959 2030032963 2030032967
7612982234316 7612982234330 7612982234347
DE Montage- und Betriebsanleitung Selbstschluss-Thermostatarmatur
EN Installation and operating instructions Self-closing thermostatic mixer
FR Notice de montage et de mise en service Mitigeur thermostatique à fermeture
automatique
ES Instrucciones de montaje y servicio Grifo de termostato con cierre
automático
IT Istruzioni per il montaggio e l'uso Miscelatore termostatico
NL Montage- en bedrijfsinstructies Zelfsluitende thermostaatmengkraan
PL Instrukcja montażu i obsługi Samozam. bateria termostatyczna
SV Monterings- och driftinstruktion Självstängande termostatblandare
CS Návod pro montáž a provoz
FI Asennus- ja käyttöohje Itsesulkeutuva termostaattihana
RU Инструкция по монтажу и вводу в эксплуатацию

ZMI_001_2030032959-F5ST1001_#SALL_#AQU_#V4.fm
- 2 -
XY
F5ET1001 40 135
F5ET1002 100 195
F5ET1003 160 255
X
Y

- 3 -
ZMI_001_2030032959-F5ST1001_#SALL_#AQU_#V4.fm
Installation and operating
instructions Montage- und Betriebsanleitung
Important notes Wichtige Hinweise
► Before installing flush piping system! ► Vor Installation Rohrleitungen spülen!
► Set the temperature stop after assembly
has been completed.
► Nach erfolgter Montage den
Verbrühungsschutz einstellen.
► The fitting must be operated only with
original mesh filters and return flow
inhibitors!
► Armatur nur mit original Sieben und
Rückflussverhinderern betreiben!
► In Abhängigkeit von der Wasserqualität,
den örtlichen Gegebenheiten und den vor
Ort geltenden Bestimmungen die Armatur
in regelmäßigen Abständen prüfen und
warten.
► The fitting must be checked and
maintained at regular intervals depending
on the water quality and in accordance with
the local conditions, and rules and
regulations applicable at the site.
Technical data Technische Daten
► Minimum flow pressure 1.0 bar ► Mindestfließdruck 1,0 bar
► Maximum operating pressure 10 bar ► Maximaler Betriebsdruck 10 bar
► Recommended flow pressure 3 bar ► Empfohlener Fließdruck 3 bar
► Volume flow 6 l/min ► Volumenstrom 6 l/min
► Thermostatic scald protection according to
DIN EN 1111
► Thermostatischer Verbrühungsschutz laut
DINEN1111
► maximum operating temperature ► maximale Betriebstemperatur
- continuous operation 70° C - Dauerbetrieb 70° C
- short-term (<10 min) 90° C - Kurzzeit (<10 min) 90° C
► Flow duration 5-35 s adjustable ► Fließzeit 5-35 s einstellbar
Instrukcja montażu i obsługi Monterings- och driftinstruktion
Ważne wskazówki Viktiga informationer
► Przed instalacją przepłukać rury!
► Po przeprowadzeniu montażu ustawić
ograniczenie temperatury.
► Armatury należy używać wyłącznie z
oryginalnymi sitkami i zaworami zwrotnymi!
► Armaturę należy poddawać regularnej
kontroli i konserwacji w zależności od
jakości wody, warunków lokalnych i
obowiązujących przepisów.
► Spola igenom rörledningarna före
installation!
► Ställ in temperaturstoppet efter
installationen.
► Använd armaturen endast med originalsilar
och originalåterflödesförhindrare!
► Kontrollera och serva armaturen med
intervaller som bestäms av vattenkvaliteten
samt de lokala förhållandena och de
bestämmelser som gäller där.
EN
DE
PL
SV

ZMI_001_2030032959-F5ST1001_#SALL_#AQU_#V4.fm
- 4 -
Dane techniczne Tekniska data
► Minimalne ciśnienie przepływu 1,0 bar ► Minsta hydrauliska tryck 1,0 bar
► Maksymalne ciśnienie robocze 10 barów ► Maximalt drifttryck 10 bar
► Zalecane ciśnienie przepływu 3 barów ► Rekommenderat hydrauliskt tryck 3 bar
► Objętościowe natężenie
przepływu 6 l/min
► Volymström 6 l/min
► Termostatstyrt skållningsskydd enligt
DINEN1111
► Maximal driftstemperatur
- Kontinuerlig drift 70° C
- Kort tid (< 10 min) 90° C
► Flyttid 5-35 s inställbar
► Termostatyczne zabezpieczenie przed
poparzeniem zgodnie z DIN EN 1111
► Maksymalna temperatura eksploatacji
- Praca stała 70° C
- Czas krótki (<10 min) 90° C
► Czas przepływu 5-35 s z możliwością
ustawienia
Notice de montage et de mise en
service Návod pro montáž a provoz
Remarques importantes Důležité pokyny
► Rincer les conduites avant d’installer ! ► Před instalací potrubí propláchněte!
► Régler la butée de température après le
montage.
► Po montáži nastavte teplotní limit.
► Provozovat armaturu jen s originálními sít-
ky a zařízeními proti zpětnému toku!
► V závislosti na kvalitě vody, místních
podmínkách a předpisech platných v místě
instalace je nutné provádět v pravidelných
intervalech kontrolu a údržbu armatury.
► Ne faire fonctionner la robinetterie qu'avec
les filtres et clapets de non retour d'origine !
► En fonction de la qualité de l’eau, ainsi que
des conditions et des dispositions locales,
il convient de contrôler et d’entretenir la
robinetterie à intervalles réguliers.
Données techniques Technické údaje
► Pression dynamique minimale 1,0 bar ► Minimální průtočný tlak 1,0 bar
► Pression de service maximale 10 bars ► Maximální provozní tlak 10 bar
► Pression dynamique recommandée 3 bars ► Doporučený průtočný tlak 3 bar
► Débit volumique 6 l/min ► Průtok 6 l/min
► Protection thermostatique contre les
échaudures selon DIN EN 1111.
► Termostatická ochrana proti opaøení podle
normy DIN EN 1111
► Température de fonctionnement maximale ► Maximální provozní teplota
- Fonctionnement continu 70° C - Doba provozu 70° C
- Courte période (< 10 min) 90° C - Krátký čas (< 10 min.) 90° C
► Durée d'écoulement 5-35 s réglable ► Doba průtoku nastavitelná 5-35 s
FR
CS

- 5 -
ZMI_001_2030032959-F5ST1001_#SALL_#AQU_#V4.fm
Instrucciones de montaje y
servicio Asennus- ja käyttöohje
Indicaciones importantes Tärkeitä ohjeita
► ¡Enjuagar las tuberías antes de instalar! ► Huuhtele putkijohdot ennen asennusta!
► Tras finalizar el montaje, ajustar el tope de
temperatura.
► Kun asennus on tehty, säädä
lämpötilarajoitin.
► ¡La grifería debe hacerse funcionar
únicamente con los tamices y las válvulas
antiretorno originales!
► Käytä varusteet vain alkuperäisten sihtien
ja takaisinvirtauksen eston kanssa!
► Hana tulee tarkistaa ja huoltaa säännöllisin
väliajoin veden laadusta, paikallisista
oloista ja paikalla voimassa olevista
määräyksistä riippuen.
► En función de la calidad del agua, las
condiciones locales y la legislación vigente,
realizar las inspecciones y el
mantenimiento de la grifería a intervalos
regulares.
Datos técnicos Tekniset tiedot
► Presión mínima de flujo 1,0 bar ► Vähimmäisvirtauspaine 1,0 bar
► Presión máxima de servicio 10 bares ► Suurin käyttöpaine 10 bar
► Presión de flujo recomendada 3 bares ► Suositeltava virtauspaine 3bar
► Flujo volumétrico 6 l/min ► Tilavuusvirta 6 l/min
► Protección termostática frente a
escaldaduras según DIN EN 1111.
► Termostaattinen kuumavesisuoja
DIN EN 1111 mukaan
► Temperatura de servicio máxima ► Maksimaalinen käyttölämpötila
- Funcionamiento continuo 70° C - Jatkuva käyttö 70° C
- Tiempo breve (< 10 min) 90° C - Lyhyt aika (<10 min) 90° C
► Tiempo de corriente 5-35 s ajustable ► Juoksuaika 5-35 s säädettävissä
Istruzioni per il montaggio e
l'uso
Инструкция по монтажу и
вводу в эксплуатацию
Avvertenze importanti Важные указания
► Sciacquare le tubazioni prima di installare! ► Перед инсталляцией промыть трубки!
► A montaggio avvenuto impostare il blocco
temperatura.
► После произведенного монтажа
настроить температурный упор.
► Utilizzare la rubinetteria esclusivamente
con i filtri e le valvole antiriflusso originali!
► Controllare e sottoporre a manutenzione
l'apparecchio ad intervalli regolari, in
funzione della qualità dell'acqua, delle
caratteristiche locali e delle vigenti
disposizioni locali.
► Эксплуатировать арматуру только с
оригинальными фильтрами и клапанами
обратного течения!
► Арматуру необходимо регулярно
чистить и обслуживать в зависимости от
качества воды, местных условий и
действующих в месте эксплуатации
предписаний.
ES
FI
IT
RU

ZMI_001_2030032959-F5ST1001_#SALL_#AQU_#V4.fm
- 6 -
Specifiche tecniche Технические характеристики
► Pressione idraulica min. 1,0 bar
► Pressione di esercizio max. 10 bar
► Pressione idraulica consigliata 3 bar
► Portata volumetrica 6 l/min
► Protezione antiscottatura termostatica
secondo DIN EN 1111.
► Temperatura massima di esercizio
- Funzionamento continuo 70 °C
- Brevemente (<10 min) 90 °C
► Durata di flusso impostabile da 5-35 s
► Минимальный гидравлический напор
1,0 бар
► Максимальное рабочее давление
10 бар
► Рекомендуемый гидравлический напор
3бар
► Oбъемный расход 6 л/мин
► Термостатическая система защиты от
ожога горячим паром/жидкостью
согласно стандарту DIN EN 1111.
► Максимальная рабочая температура
- Непрерывный режим работы 70 °C
- Короткое время (<10 мин) 90 °C
► Время протекания 5-35 сек.
регулируемое
Montage- en bedrijfsinstructies
Belangrijke aanwijzingen
► Voor installatie buisleidingen spoelen!
► Na de montage de temperatuurbegrenzing
instellen.
► Armatuur alleen met originele zeven en
terugstroomkleppen gebruiken!
► Afhankelijk van de waterkwaliteit, de
plaatselijke omstandigheden en de
plaatselijke voorschriften de armatuur
regelmatig controleren en onderhouden.
Technische gegevens
► Minimale dynamische druk 1,0 bar
► Maximale werkdruk 10 bar
► Aanbevolen dynamische druk 3 bar
► Volumestroom 6 l/min
► Thermostatische beveiliging tegen
verbranding volgens DIN EN 1111.
► Maximale bedrijfstemperatuur
- Continubedrijf 70 °C
- Kortstondig (<10 min) 90 °C
► Stromingstijd 5-35 s instelbaar
NL

- 7 -
ZMI_001_2030032959-F5ST1001_#SALL_#AQU_#V4.fm

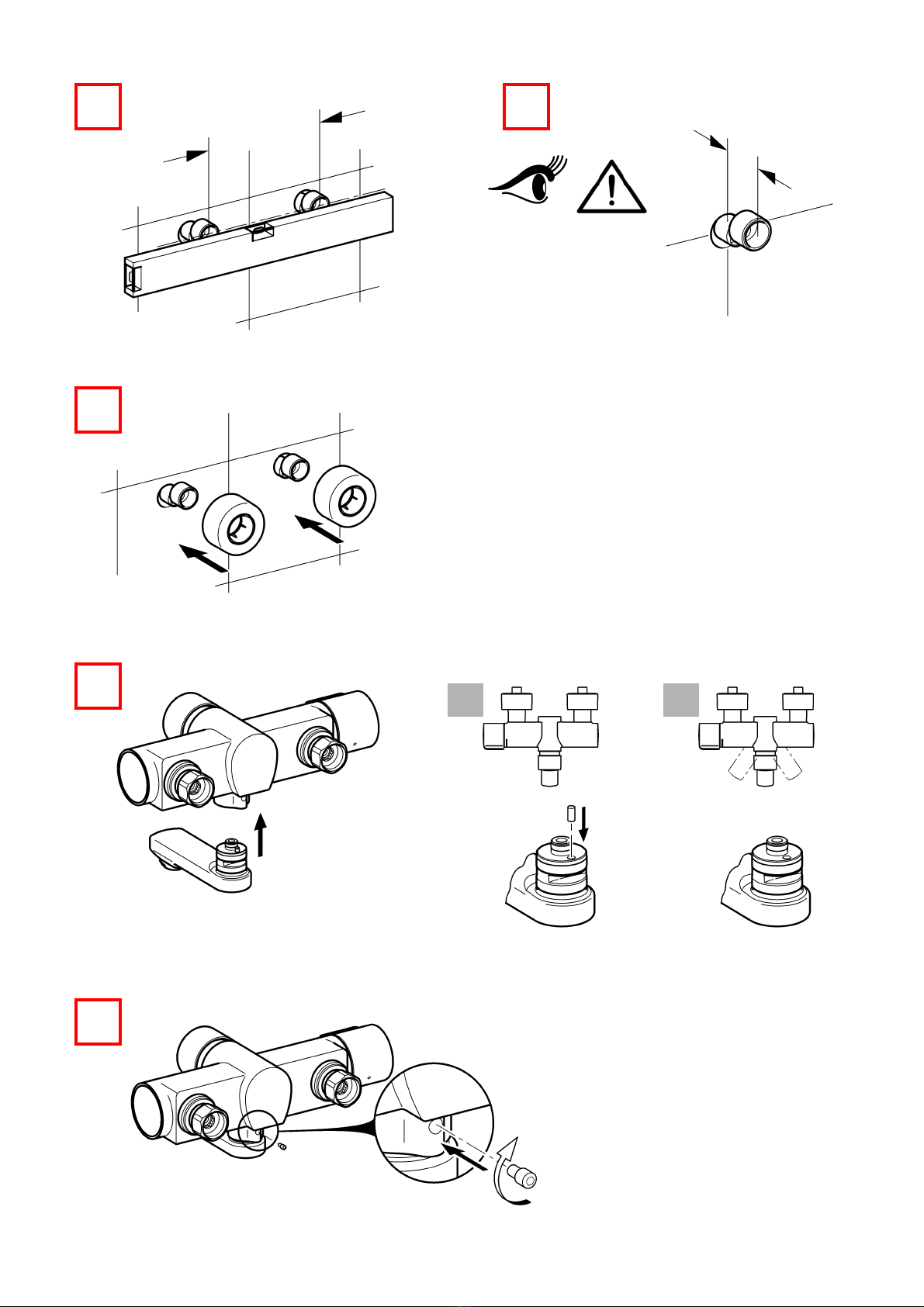

1. Montage
EN Installation NL Montage CS Montáž
FR Montage PL Montaż FI Asennus
ES Montaje SV Montering RU Монтаж
IT Montaggio

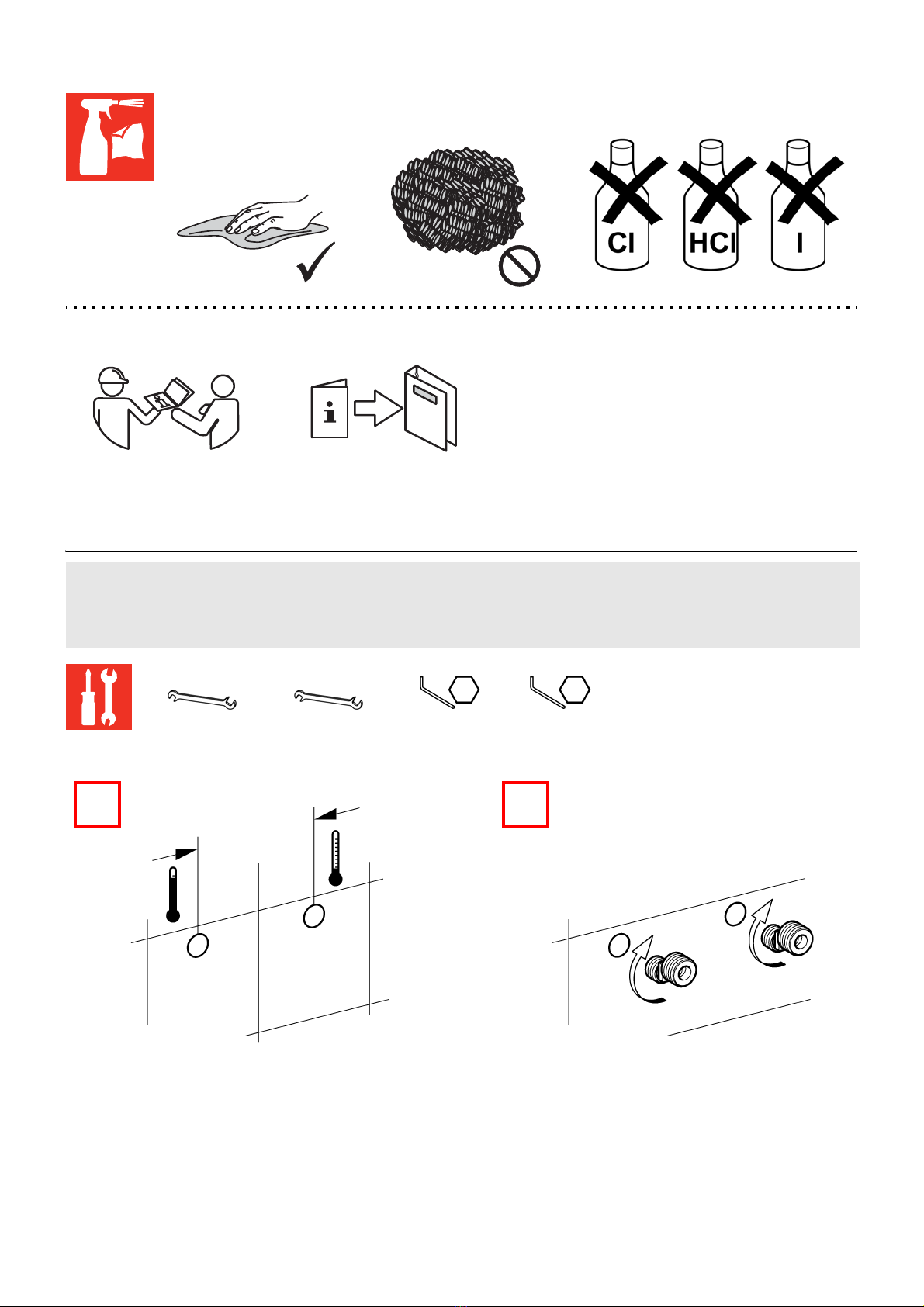

30 mm 4 mm17 mm 2,5 mm
132 - 168
1 2

ZMI_001_2030032959-F5ST1001_#SALL_#AQU_#V4.fm
- 8 -
150
3 4
34 - 40
5
I
6II
7

- 9 -
ZMI_001_2030032959-F5ST1001_#SALL_#AQU_#V4.fm

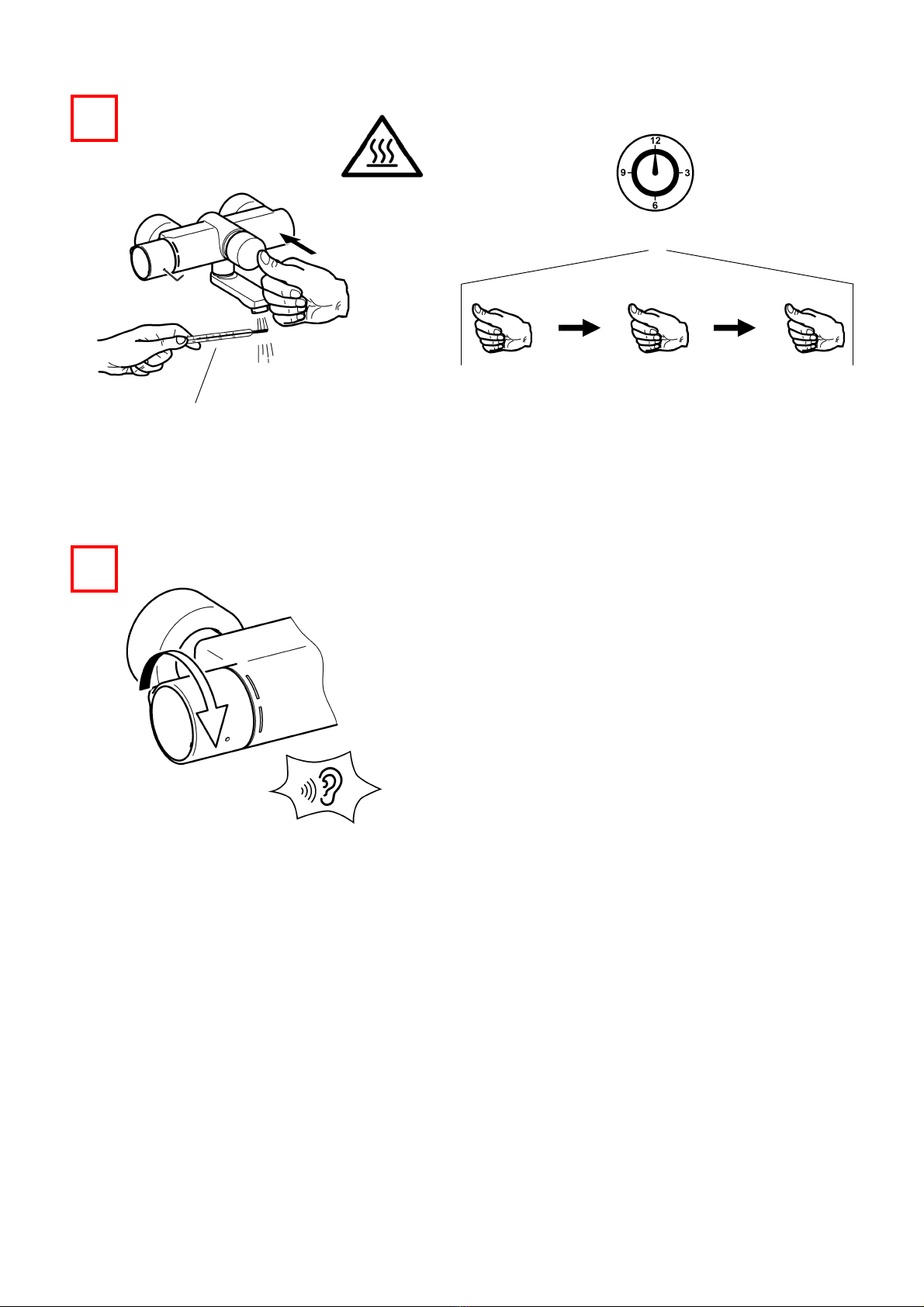

8 9
10 11 12
13
5.
–
3 9
> 43 °C
14

ZMI_001_2030032959-F5ST1001_#SALL_#AQU_#V4.fm
- 10 -
2. Funktion
EN Function NL Werking CS Funkce
FR Fonctionnement PL Funkcja FI Toiminto
ES Función SV Funktion RU Функционирование
IT Funzionamento
1 2
3

- 11 -
ZMI_001_2030032959-F5ST1001_#SALL_#AQU_#V4.fm
3. Thermische Desinfektion
EN Thermal disinfection NL Thermische desinfectie CS Tepelná dezinfekce
FR Désinfection thermique PL Dezynfekcja termiczna FI Terminen desinfiointi
ES Desinfección térmica SV Termisk desinfektion RU Термическая дезинфекция
IT Disinfezione termica
2,5 mm 4mm
1 2 3
4 5

ZMI_001_2030032959-F5ST1001_#SALL_#AQU_#V4.fm
- 12 -
6
> 70 °C
5 min
5-35 s
> 70 °C
5-35 s
7

- 13 -
ZMI_001_2030032959-F5ST1001_#SALL_#AQU_#V4.fm
8 9 10
11
< 43 °C
> 43 °C

ZMI_001_2030032959-F5ST1001_#SALL_#AQU_#V4.fm
- 14 -
4. Fließzeit einstellen
EN Adjust flow duration NL Stromingstijd instellen CS Nastavit dobu průtoku
FR Régler la durée d'écoulement PL Ustawić czas przepływu FI Aseta virtausaika
ES Ajustar el tiempo de flujo SV Ställa in flytförmĺgan RU Регулировка времени истечения
IT Impostazione della durata di flusso
2,5 mm2mm
1 2
5-35 s
3 4
5 76

- 15 -
ZMI_001_2030032959-F5ST1001_#SALL_#AQU_#V4.fm
5. Verbrühungsschutz einstellen
EN Adjust scald protection NL Bescherming tegen
verbranding instellen
CS Nastavte ochranu proti opaření
FR Réglage du dispositif de
protection contre les échau-
dures
PL Ustawianie zabezpieczenia
przed poparzeniem
FI Palovammasuojan asettaminen
ES Ajustar la protección contra
escaldaduras
SV Inställning av skållningsskydd RU Настройка защиты от ошпаривания
IT Impostare la protezione antiscottatura
EN PL
Warning Ostrzeżenie
If the hot-water supply temperature is greater than
43 °C, set the scald-protector.
Failure to observe can cause bodily harm due to
scalding.
Jeśli temperatura wody w instalacji doprowadzającej
przekracza 43 °C, należy ustawić zabezpieczenie
przed poparzeniem.
Nieprzestrzeganie tego zalecenia może prowadzić do
urazów ciała spowodowanych poparzeniem.
DE SV
Warnung Varning
Wenn die Temperatur der Warmwasserversorgung
mehr als 43 °C beträgt, den Verbrühungsschutz
einstellen.
Nichtbeachtung kann Körperverletzung durch
Verbrühung bewirken.
Skållningsskyddet ska ställas in om varmvattnet blir
varmare än 43 °C. Inställning av skållningsskydd.
Om detta inte efterföljs finns det risk för
skållningsskador.
FR CS
Avertissement Varování
Si la température de l'alimentationen eau chaude
dépasses 43 °C, il convient de régler le dispositif de
protection contre les échaudures.
Le non-respect est susceptible de provoquer des
blessures corporelles par échaudure.
Když teplota přiváděné teplé vody činí více než 43 °C,
nastavte ochranu proti opaření.
Nerespektování může vést k poranění opařením.
ES FI
Aviso Varoitus
Si la temperatura del suministro de agua caliente es
superior a 43 °C, de ajusta la protección contra
escaldaduras.
La no observación puede tener como consecuencia
escaldaduras.
Kun lämminvesisyötön lämpötila on enemmän kuin
43 °C, aseta palovammasuoja.
Huomioon ottamatta jättäminen voi saada aikaan
vartalovamman palovammasta.
IT RU
Avvertenza Предупреждение
Se la temperatura dell’alimentazione acqua calda è
superiore a 43 °C, impostare la protezione
antiscottatura.
La non osservanza può causare ustioni.
Если температура в линии подачи горячей воды
больше 43 °C, настройте защиту от ошпаривания.
Вследствие несоблюдения данного указания
возможно нанесение вреда здоровью в результате
ошпаривания.
NL
Waarschuwing
Indien de temperatuur van de watervoorziening hoger
is dan 43 °C, de bescherming tegen verbranding
instellen. Veronachtzaming kan letsel door verbranden
veroorzaken.

ZMI_001_2030032959-F5ST1001_#SALL_#AQU_#V4.fm
- 16 -
2,5 mm
1 2
3 4
5
< 43 °C
6
> 43 °C

- 17 -
ZMI_001_2030032959-F5ST1001_#SALL_#AQU_#V4.fm
7 8
9
1 Nm

ZMI_001_2030032959-F5ST1001_#SALL_#AQU_#V4.fm
- 18 -
6. Hygienespülung nachrüsten
EN Retrofit hygiene flush NL Hygiënespoeling monteren CS Dodatečné vybavení hygienickým
proplachováním
FR Montage ultérieur du rinçage
hygiénique
PL Doposażyć płukanie
higieniczne FI Hygieniahuuhtelun jälkivarustelu
ES Reequipar el enjuague
higiénico
SV Eftermontera hygienspolning RU Дооснащение гигиенической
промывки
IT Montaggio successivo del lavaggio igienico
EN Not included in scope of delivery DE nicht Lieferumfang
PL poza zakresem dostawy SV ngår ej i leveransen
FR non compris dans la livraison CS Není součástí dodávky
ES no forma parte del volúmen de suministro FI ei kuulu toimitukseen
IT Non compreso nella fornitura RU He входит в объём поставки
NL niet bij levering inbegrepen
15.

- 19 -
ZMI_001_2030032959-F5ST1001_#SALL_#AQU_#V4.fm
7. Wartung
EN Maintenance NL Onderhoud CS Varování
FR Maintenance PL Konserwacja FI Huolto
ES Mantenimiento SV Underhĺll RU Техническое обслуживание
IT Manutenzione
22 mm
1 2
10. 11.
12. 13.

ZMI_001_2030032959-F5ST1001_#SALL_#AQU_#V4.fm
- 20 -
8. Armatur demontieren
EN Remove fitting NL Armatuur demonteren CS Demontáž armatury
FR Démontage de la robinetterie PL Zdemontować armaturę FI Hanan irrottaminen
ES Desmontar la grifería SV Demontera armaturen RU Демонтаж арматуры
IT Smontaggio dell'apparecchio
4mm 30 mm
1 2 3
4 5
