Franke 394-12 User manual

SPISKÅPA 394–12
COOKER HOOD 394–12
EMHÆTTE 394–12
LIESIKUPU 394-12
KJØKKENHETTE 394–12

991.0357.760/D000000006684/180153/2021-09-24
SV Bruksanvisning
Säkerhetsföreskrifter . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3
Installation . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4
Inj stering av l ftflöden . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 7
Användning . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 8
Service och garanti . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 9
GB User instructions
Safety Instr ctions . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 10
Installation . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 11
Adj sting air flow . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 14
Instr ctions for se . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 16
Servicing and warranty . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 17
DA Betjeningsvejledning
Sikkerhedsforskrifter . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 18
Installation . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 19
J stering af l ftmængde . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 22
Betjening . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 23
Service og garanti . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 24
FI Käyttöohje
T rvallis smääräykset . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 25
Asenn s . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 26
Ilmavirta ksen säätö . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 29
Käyttö . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 30
H olto ja tak . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 31
N Bruksanvisning
Sikkerhetsforskrifter . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 32
Installasjon . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 33
Tilpasning av l ftstrømmen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 36
Br k . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 37
Service og garanti . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 38

SÄKERHETSFÖRESKRIFTER
Läs noga igenom denna br ks-
och monteringsanvisning, i synner-
het säkerhetsföreskrifterna, innan
d installerar och börjar använda
prod kten.
Spara br ksanvisningen för senare
användning eller till den som even-
t ellt övertar prod kten efter dig.
Gör prod kten strömlös innan all
form av rengöring och skötsel.
§Avledning av tblåsningsl ften
skall tföras i enlighet med fö-
reskrifter tfärdade av berörd
myndighet.
§Utblåsningsl ften får inte ledas
in i rökkanal som används för
avledning av rökgaser från t ex
gas- eller braskaminer, ved- el-
ler oljepannor etc.
§Avståndet mellan spis och pro-
d kt måste vara minst 45 cm.
Vid gasspis ökas avståndet till
65 cm. Om högre monterings-
höjd rekommenderas av gas-
spisens tillverkare ska hänsyn
tas till detta.
§För att ndvika att fara ppstår
ska fast installation, tbyte av
sladdställ eller annan typ av
ansl tning tföras av behörig
fackman.
§Att flambera nder prod kten
är inte tillåtet.
§Tillräckligt med l ft måste till-
föras r mmet när prod kten
används samtidigt med pro-
d kter som använder annan
energi än el-energi, t ex gas-
spis, gas- eller braskaminer,
ved- eller oljepannor etc.
§ Prod kten kan användas av
barn från 8 år och personer
med nedsatt mental, sensorisk
eller fysisk förmåga, eller brist
på erfarenhet och k nskap, om
de informeras om h r prod k-
ten är avsedd att användas.
§Barn skall inte leka med pro-
d kten. Rengöring och nder-
håll av prod kten skall inte
tföras av barn tan tillsyn.
§Åtkomliga delar av prod kten
kan bli heta i samband med
matlagning.
§Risken för brandspridning ökar
om inte rengöring sker så ofta
som anges.
991.0357.760/D000000006684/180153/2021-09-24 3

INSTALLATION
Spiskåpan är avsedd för montering infälld i
skåp. Spiskåpan är försedd med motordri-
vet spjäll, LED-belysning och metalltrådsfil-
ter. Installation, användning, skötsel,
nderhåll mm framgår av denna anvisning.
TEKNISKA UPPGIFTER
Fi .1
Mått se Fig.1
Elektrisk
ansl tning
230 V ~ med
skyddsjord.
Belysning LED 2 x 2 W
Max ansl tningsef-
fekt för styrledare
900 W vid 230 V~
INSTALLATI N
Monteringsdetaljer, skr var för ppfästning
mm levereras med spiskåpan.
Elektrisk installation
Spiskåpan levereras med sladd och jordad
stickpropp för ansl tning till jordat vägg t-
tag samt styrledare för ansl tning till extern
enhet alternativt aggregat. Kopplingsbox
och vägg ttag ska vara åtkomligt efter
installation.
Byte av spjällucka
Om spiskåpan ska monteras i kök där det
finns separat gr ndflödesventilation ska
den förses med tätsl tande spjäll cka. Byt
spjäll cka innan spiskåpan monteras, se se-
parat anvisning.
Montering
Monterin mellan, eller i skåp utan
botten.
3,5 X 13
Fi .2

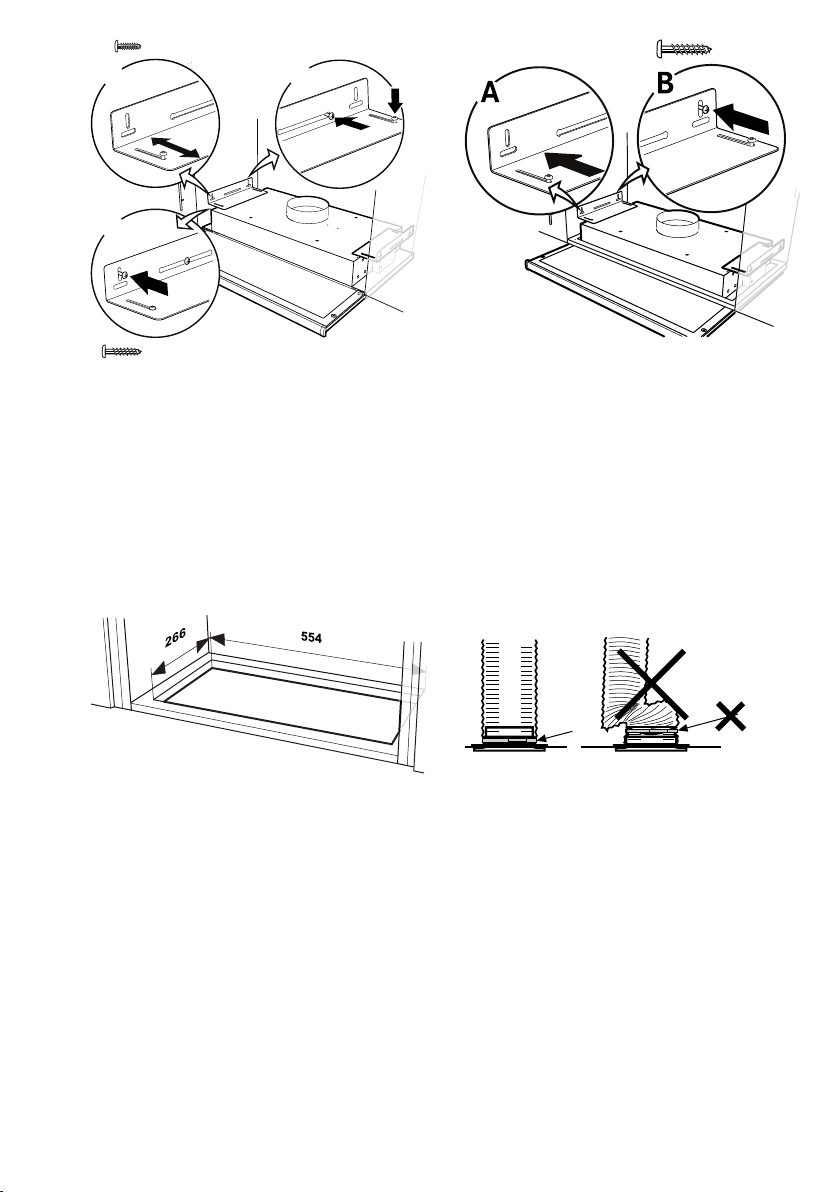

Spiskåpan monteras med hjälp av konsoler.
Märk t och fäst skr var (3,5 x 13) så att
de sticker t några millimeter i båda skåps-
idorna enligt måttbilden, Fig.2A. Om man
vill placera spiskåpans ndersida i linje med
skåpradens ndersida används det övre
måttet, 102, se Fig.2A. Konsolerna är j -
sterbara på spiskåpan för att passa olika
skåpdj p, Fig.2B.
4991.0357.760/D000000006684/180153/2021-09-24

BA
C
3,5 X 6,5
3,5 X 13
Fi .3
Montera konsolerna i spiskåpan tan att
dra åt skr varna (3,5 x 6,5) helt och j stera
konsolerna så att de passar mot skåpsidor-
na, Fig.3A. Häng pp spiskåpan i de för-
monterade skr varna i skåpsidan. Dra åt
skr varna på konsolen och i väggen, Fig.3B.
Lås fast konsolerna med låsskr var, Fig.3C
(3,5 x 13).
Monterin i skåp med botten
Fi .4
3,5 X 13
Fi .5
Spiskåpan monteras med hjälp av konsoler.
Såga pp ett hål i skåpbotten enligt måttbil-
den, Fig.4. Fäst konsolerna så långt in det
går på spiskåpan. Skj t pp spiskåpan i hå-
let mot skåpets botten. Drag t, Fig.5A, och
skr va fast konsolerna i sidorna på skåpet,
Fig.5B, med skr var 3,5 x 13. Drag fast
konsolerna i spiskåpan.
Anslutnin till frånluftkanal
Ansl t spiskåpan med rör eller slang Ø125
mm.
Fi .6
bs!
Vid montering med ansl tningsslang,
måste slangen monteras sträckt när-
mast ansl tningen, Fig.6.
Borttagning av skyddsplast
Avlägsna all skyddsplast från filter och
event ella övriga delar av prod kten.
991.0357.760/D000000006684/180153/2021-09-24 5

Justering av utdragbar front.
Fi .7

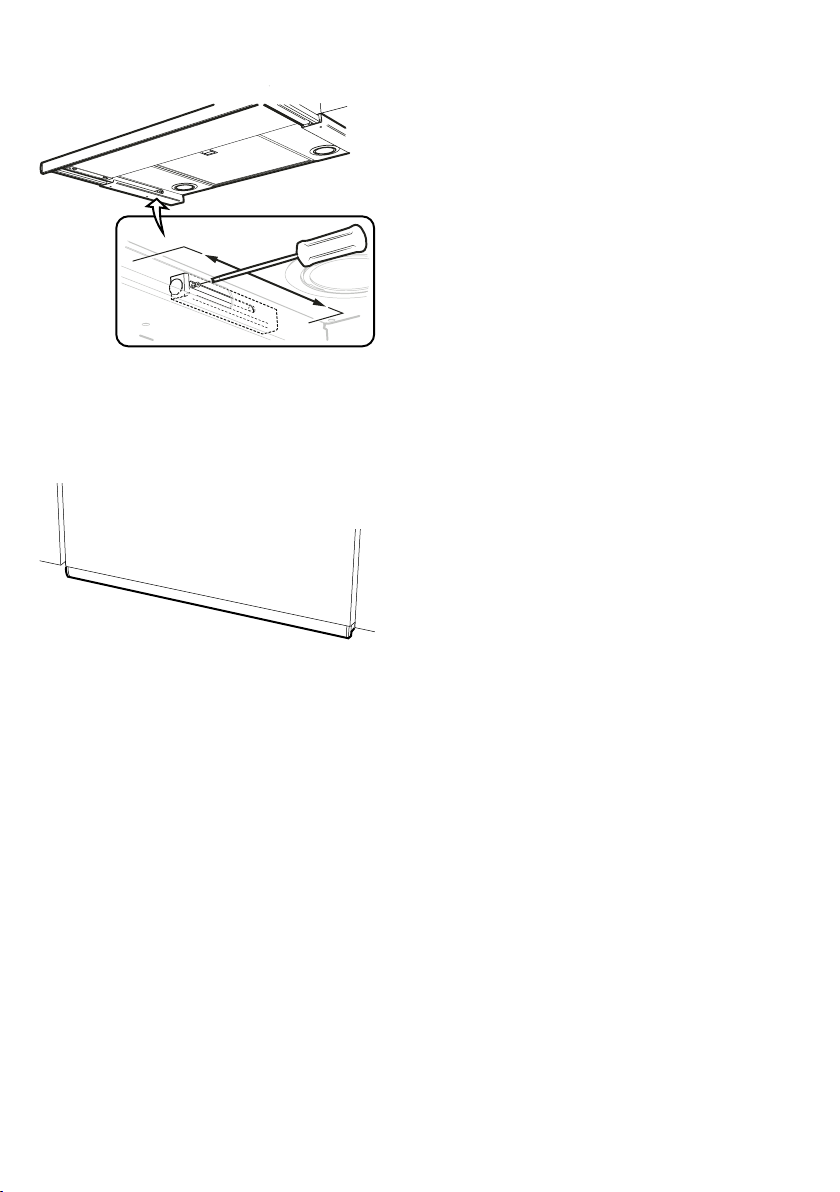

Drag t fronten helt. Lossa skr ven för
frontstoppen, på ndersidan av spiskåpan
och dra den så långt fram mot fronten det
går, Fig.7.
Fi .8
Skj t in fronten tills den hamnar i rätt läge
mot skåpraden, Fig.8. Drag t fronten igen
och dra fast skr ven för frontstoppen.
6991.0357.760/D000000006684/180153/2021-09-24

INJUSTERING AV LUFTFLÖDEN
SPJÄLLINSTÄLLNING
J stering av l ftflöden görs med hjälp av
spjället. Spjället blir åtkomligt för j stering-
en genom att ta bort filtret.
Fi .9
Mättrycket Pm mäts i mät ttaget, Fig.9A.
Med hjälp av mättrycket Pm och spjällets
position kan l ftmängden avläsas i inj ster-
ingsdiagram, där F1-F5 är forcerad ventila-
tion och G1-G6 är gr ndventilation.
Om l ftmängden måste förändras, läs av en
ny spjällinställning från diagram och j stera
därefter spjällets position enligt nedanstå-
ende beskrivning.
Injustering av forcerad ventilation
Fi .10
Ställ spjäll ckan E i öppet läge och lossa
skr var B och C. För skj tspjället D i önskat
lägeFig.10. Markeringarna för skj tspjällets
läge F1–F5 motsvarar värdena i diagram-
men Forcerad ventilation, sidan 41 och 39.
Lås fast skj tspjället med skr v B.
Mät trycket Pm och kontrollera att önskat
forceringsflöde erhålls.
Injustering av grundventilation
Fi .11
Stäng spjäll ckan. För spjäll ckan, E i öns-
kat läge, Fig.11. Markeringarna för skj ts-
pjällets läge G1–G6 motsvarar värdena i
diagrammet Gr ndventilation, sidan 42 och
40.
Lås fast spjäll ckan med skr var C.
Mät trycket Pm och kontrollera att önskat
gr ndflöde erhålls.
Fabriksinställning
Spiskåpan levereras från fabrik med spjället
inställt på följande kapacitet:
Forcerad
ventilation 40 l/s (144 m³/h) vid 50
Pa
Spjällinställning F 4,8
Lj dtrycksnivå = 33 dB(A)
Gr nd-
ventilation
20 l/s (72 m³/h) vid 65
Pa
Spjällinställning G 5,5
Lj dtrycksnivå = 27 dB(A)
991.0357.760/D000000006684/180153/2021-09-24 7

ANVÄNDNING
FUNKTI N REGLAGE
VL
A B C
Fi .12
A. Belysning
B. Spjällf nktion
C. Indikeringslampa (tänd vid öppet spjäll).
Vid matlagning öppnas spjället. Spjället
stängs a tomatiskt efter 60 min ter eller
genom att trycka en andra gång på knap-
pen B. Låt gärna spjället vara öppet en
st nd före och efter matlagning, för att
hindra att os sprids i r mmet.
SKÖTSEL CH UNDERHÅLL
Rengöring
Spiskåpan torkas av med våt trasa och
diskmedel. Filtren ska rengöras minst var-
annan månad vid normal användning. Ren-
gör oftare vid intensiv användning.
Fi .13
Ta bort fettfilter genom att öppna snäppet,
Fig.13. Hantera filter försiktigt, var noga
med att inte bocka dem.
Blötlägg filtret i varmt vatten blandat med
diskmedel. Filtret kan även diskas i maskin.
Sätt tillbaka fettfilter efter rengöring, se till
att de snäpper fast ordentligt.
Insidan av spiskåpan samt spjället ska ren-
göras minst två gånger per år. Torka av
med våt trasa och diskmedel. Spjället ren-
görs enklast när det är öppet.
BYTE AV LED-BELYSNING CH
LED-DRIVER
Fi .14
bs!
Byte av LED-belysning och LED-driver
ska tföras av behörig fackman. Kontak-
ta service.
Belysning och driver måste bytas t mot en
motsvarande specialarmat r och driver från
tillverkaren eller dess serviceagent.
8991.0357.760/D000000006684/180153/2021-09-24

SERVICE OCH GARANTI
Kontrollera att säkringen är hel. Prova alla
f nktioner för att säkerställa vad som inte
f ngerar.
Kontakta Franke Service
tel. [phone]
www.franke.se/service
De kan hjälpa till att åtgärda felet eller anvi-
sa till närmaste servicefirma för snabb och
bra service.
Prod kten omfattas av gällande EHL-
bestämmelser.
EMBALLAGE- CH
PR DUKTÅTERVINNING
Emballaget ska lämnas in på närmaste
miljöstation för återvinning.
Symbolen anger att prod kten
inte får hanteras som h shålls-
avfall. Den skall i stället lämnas
in på ppsamlingsplats för
återvinning av el- och elektro-
nikkomponenter. Genom att säkerställa att
prod kten hanteras på rätt sätt bidrar d till
att förebygga event ellt negativa miljö- och
hälsoeffekter som kan ppstå om prod k-
ten kasseras som vanligt avfall. För ytterli-
gare pplysningar om återvinning bör d
kontakta lokala myndigheter, sophämt-
ningstjänst eller affären där d köpte varan.
991.0357.760/D000000006684/180153/2021-09-24 9

SAFETY INSTRUCTIONS
Please read this installation and
ser g ide caref lly before instal-
ling and sing the prod ct, paying
special attention to the safety
instr ctions.
Keep the instr ctions for referen-
ce or for the next owner.
Disconnect the prod ct from the
power s pply prior to cleaning or
maintenance.
§Diversion of exha st air shall
be carried o t in accordance
with instr ctions iss ed by the
appropriate a thority.
§Exha st air may not be direc-
ted into fl es that are sed for
f mes from items s ch as gas,
wood or oil-b rning stoves or
fireplaces.
§The distance between the sto-
ve and the prod ct m st be at
least 45 cm. For gas hob, the
distance sho ld be increased
to 65 cm. Adj st accordingly if
the stove man fact rer recom-
mends a higher mo nting
height.
§For safety reasons, installation
and replacement of cables or
other types of connectors
sho ld only be carried o t by a
q alified professional.
§Yo m st not flambé food n-
derneath the prod ct.
§If the hood is to be sed at the
same time as prod cts that
se energy so rces other than
electricity, i.e., gas hobs, gas,
wood or oil-b rning stoves or
fireplaces, etc, the room m st
have an adeq ate s pply of
air.
§ The prod ct may be sed by
children from 8 years of age
and persons with mental, sen-
sory or physical impairment, or
a lack of experience and know-
ledge, provided they are given
information abo t how the pro-
d ct is to be sed.
§Children sho ld not be allowed
to play with the prod ct. Child-
ren m st not ndertake clea-
ning or maintenance of the
prod ct ns pervised.
§Accessible parts of the prod ct
may become hot when food is
being prepared.
§A fire is more likely to spread if
the prod ct is not cleaned as
freq ently as indicated.
10 991.0357.760/D000000006684/180153/2021-09-24

INSTALLATION
The cooker hood is intended for installation
b ilt into c pboards. The cooker hood is
eq ipped with a motorised damper, LED
lamps and metal mesh filter. Installation,
se, care, maintenance etc., are described
in these instr ctions.
TECHNICAL INF RMATI N
Fi . 1
Meas rements see Fig. 1
Electrical
installation
230 V ~ earthed.
Lighting LED 2 x 2 W
Max. connection
o tp t for control
cable
900 W at 230 V~
INSTALLATI N
Fixing parts, screws for mo nting, etc. are
s pplied with the cooker hood.
Electrical installation
The cooker hood is s pplied with an electri-
cal cable and earthed pl g for connection
to an earthed wall socket as well as a con-
trol cable for connection to an external nit
or nits. The j nction box and wall socket
m st be accessible after installation is
complete.
Replacement of damper hatch
If the cooker hood is to be installed in kit-
chen with separate basic flow ventilation, it
m st be fitted with tight-fitting damper. Rep-
lace the damper hatch before installing the
cooker hood, see separate instr ctions.
Assembly
Installation between or in cupboards
without bases.
3,5 X 13
Fi . 2
The cooker hood is installed sing
brackets.
Mark o t and fasten screws (3,5 x 13) so
that they protr de a few millimetres from
both c pboard sides as ill strated, Fig. 2A.
If it is intended to align the nderside of the
cooker hood with the nderside of the row
of c pboards, se the pper meas rement,
102, see Fig. 2A. The cooker hood brackets
are adj stable to fit vario s c pboard
depths, Fig. 2B.
991.0357.760/D000000006684/180153/2021-09-24 11

BA
C
3,5 X 6,5
3,5 X 13
Fi . 3
Move the cooker hood brackets witho t f l-
ly tightening the screws (3,5 x 6,5) helt och
j stera konsolerna så att de passar mot
skåpsidorna, Fig. 3A. Hang the cooker hood
in the pre-installed screws in the side of the
c pboard. Tighten the screws in the bracket
and on the wall, Fig. 3B. Lock the brackets
into position sing the locking screws, Fig.
3C (3,5 x 13).
Installation in cupboards with bases.
Fi . 4
3,5 X 13
Fi . 5
The cooker hood is installed sing
brackets.
Using a saw, c t o t a hole in the base of
the c pboard, Fig. 4. Attach the brackets as
far into the cooker hood as possible. Insert
the cooker hood p into the hole in the
base of the c pboard. P ll o t, Fig. 5A,
oand se screws to fasten the brackets to
the sides of the c pboard, Fig. 5B, with
screws 3,5 x 13. Tighten the brackets in
the cooker hood.
Connection to exhaust flue
Connect the cooker hood with a pipe or
t bing Ø 125 mm.
Fi . 6
Attention!
When sing connecting t bing, the t b-
ing m st be stretched and assembled to
fit directly next to the connection, Fig. 6.
Removal of protective plastic
Remove all protective plastic from the filter
and any other parts of the prod ct.
12 991.0357.760/D000000006684/180153/2021-09-24

Adjusting the pull-out front.
Fi . 7
P ll the front o t completely. Undo the
screw for the front stop, which is located
on the nderside of the cooker hood, and
the p ll it as far towards the front as pos-
sible, Fig. 7.
Fi . 8
Slide in the front ntil it is correctly positio-
ned in relation to the c pboards, Fig. 8. P ll
o t the front again and tighten the front
stop screw.
991.0357.760/D000000006684/180153/2021-09-24 13

ADJUSTING AIR FLOW
SETTING THE DAMPER
The air flow is adj sted with the aid of the
damper. The damper can be accessed for
adj stment by removing the filter.
Fi . 9
The meas rement press re Pm is meas red
in the meas rement o tlet, Fig. 9A. With
the aid of the meas rement press re Pm
and the position of the damper, the vol me
of air can be read off in the adj stment
diagram, där F1-F5 are forced ventilation
and G1-G6 are basic ventilation.
If the vol me of air has to be altered, read
off a new damper setting from the diagram
and then adj st the position of the damper
according to the following description.
Adjusting forced ventilation
Fi . 10
Set the damper hatch E in position open,
and loosen screws B and C. Move the slid-
ing damper D in the desired position, Fig.
10. The markings for the position of the
sliding damper, F1 - F5, correspond with
the val es in the diagram Forced ventila-
tion, page 41 and 39.
Lock the sliding damper in place with the
screw B.
Meas re the press re Pm and check that
the desired forcing flow is achieved.
Adjusting basic ventilation
Fi . 11
Close the damper hatch. Move the damper
hatch E in the desired position, Fig. 11. The
markings for the position of the sliding
damper, G1–G6, correspond with the va-
l es in the diagram Basic ventilation, page
42 and 40.
Lock the damper hatch with screws C.
Meas re the press re Pm and check that
the desired basic flow is achieved.
Fabriksinställning
The cooker hood is delivered from the fac-
tory with the damper set to the following
capacity:
14 991.0357.760/D000000006684/180153/2021-09-24

Forced
ventilation 40 l/s (144 m³/h) at 50
Pa
Damper setting F 4,8
So nd press re level =
33 dB(A)
Basic
ventilation
20 l/s (72 m³/h) at 65
Pa
Damper setting G 5,5
So nd press re level =
27 dB(A)
991.0357.760/D000000006684/180153/2021-09-24 15

INSTRUCTIONS FOR USE
FUNCTI N C NTR LS
VL
A B C
Fi . 12
A. Lighting
B. Damper
C. Indicator lamp (lit when damper open).
The damper is opened while food is being
prepared. The damper closes a tomatically
after 60 min tes or by pressing b tton B a
second time. Ideally, keep the damper open
a short while before and after cooking, in
order to avoid the spread of odo rs in the
room.
CARE AND MAINTENANCE
Cleaning
The cooker hood sho ld be cleaned with a
damp cloth and washing- p liq id. With nor-
mal sage, the filters m st be cleaned at
least every other month. Clean more often
after intensive se.
Fi . 13
Remove the grease filters by opening the
snap retainer, Fig. 13 Handle the filters ca-
ref lly, taking care not to bend them.
Soak the filter in a sol tion of warm water
and washing- p liq id. The filter can also be
washed in a dishwasher.
Refit the grease filters after cleaning, mak-
ing s re they snap firmly into place.
The inside of the cooker hood and the dam-
per m st be cleaned at least twice a year.
Wipe with a damp cloth and washing- p li-
q id. The damper is easiest to clean when
it is open.
REPLACEMENT F LED LIGHTING
AND LED DRIVER
Fi . 14
Attention!
The replacement of the LED lighting and
LED driver m st be carried o t by an
a thorised professional. Contact the ser-
vice organisation.
If the lighting and driver are damaged, they
m st be replaced with an eq ivalent special
light fixt re and driver from the man fact -
rer or its service agent.
16 991.0357.760/D000000006684/180153/2021-09-24

SERVICING AND WARRANTY
Check that the f se is intact. Go thro gh all
the f nctions to check what is not working.
Contact Franke Service
Tel. [phone]
www.franke.se/service
They can help yo fix the problem or refer
yo to the nearest service agent for fast
and effective service.
The prod ct is covered by the relevant EHL
provisions.
PACKAGING AND PR DUCT
RECYCLING
The packaging sho ld be deposited at yo r
nearest
recycling point.
The symbol means that the
prod ct m st not be treated as
ho sehold waste. It sho ld in-
stead be taken to a collection
point for the recycling of elec-
trical and electronic components. By ens r-
ing that the prod ct is dealt with in the
correct manner, yo are helping to prevent
the adverse environmental and health ef-
fects that co ld arise if the prod ct was dis-
posed of as reg lar waste. For f rther
information on recycling, contact yo r local
a thority or waste disposal service, or the
store where yo p rchased yo r prod ct.
991.0357.760/D000000006684/180153/2021-09-24 17

SIKKERHEDSFORSKRIFTER
Gennemlæs denne betjenings- og
monteringsvejledning gr ndigt,
især sikkerhedsforskrifterne, før
d installerer og br ger prod ktet.
Gem betjeningsvejledningen til se-
nere br g, eller giv den videre, hvis
en anden overtager prod ktet fra
dig.
Afbryd altid strømmen til prod k-
tet før rengøring og pleje.
§Udledning af dgangsl ft skal
ske i henhold til forskrifter fra
respektive myndigheder.
§Udgangsl ften må ikke ledes
ind i røgkanaler, som anvendes
til dledning af røggas fra f.
eks. gaskaminer, brændeovne
eller oliefyr m.m.
§Afstand mellem komf r og pro-
d kt skal være mindst 45 cm.
Ved gaskomf r øges højden til
65 cm. Hvis gaskomf rets pro-
d cent anbefaler højere mon-
teringsafstand, skal dette
respekteres.
§For at ndgå, at der opstår fa-
rer, skal faste installationer,
dskiftning af ledning eller an-
den form for tilsl tning dføres
af en fagligt kyndig person.
§Det er ikke tilladt at flambere
nder prod ktet.
§Der skal være tilstrækkelig
ventilation i r mmet, når pro-
d ktet br ges sammen med
prod kter, der anvender anden
energi end elektricitet, f.eks.
gaskomf r, gasovn, bræn-
deovn, oliefyr, m.m.
§Prod ktet kan anvendes af
børn fra 8 år, personer med
nedsat mental, sensorisk eller
fysisk f nktion samt personer
den erfaring med og viden om
prod ktet, hvis de informeres
om, hvordan prod ktet skal
anvendes.
§Børn må ikke lege med prod k-
tet. Prod ktet må ikke
rengøres eller vedligeholdes af
børn den opsyn.
§Tilgængelige dele af prod ktet
kan blive varme nder
madlavning.
§Risikoen for brandspredning
øges, hvis emhætten ikke
rengøres som angivet.
18 991.0357.760/D000000006684/180153/2021-09-24

INSTALLATION
Emhætten er beregnet til montering indbyg-
get i skab. Emhætten er forsynet med mo-
tordrevet spjæld, LED-belysning og
metaltrådsfilter. Installation, betjening, ple-
je, vedligeholdelse m.m. fremgår af denne
vejledning.
TEKNISKE DATA
Fi . 1
Mål se Fig. 1
Elektrisk tilsl tning 230 V ~ med
jordforbindelse.
Belysning LED 2 x 2 W
Maks. tilsl tnings-
effekt for
styrekabel
900 W ved 230 V~
INSTALLATI N
Monteringsdele, skr er for montering m.m.
følger med emhætten.
Elektrisk installation
Emhætten leveres med kabel og jordforb n-
det stik for tilsl tning til jordforb ndet stik-
kontakt samt styrekabel for tilsl tning til
ekstern enhed alternativt aggregat. Ko-
blingsdåse og stikkontakt skal være til-
gængelige efter installationen.
Udskiftning af spjæld
Hvis emhætten skal monteres i et køkken,
hvor der er separat gr ndventilation, skal
den dstyres med tætsl ttende spjæld. Ud-
skift spjældet, før emhætten monteres, se
separat vejledning.
Montering
Monterin mellem skabe eller i et skab
uden bund.
3,5 X 13
Fi . 2
Emhætten monteres ved hjælp af beslag.
Afmærk og fastgør skr erne (3,5 x 13) så
de stikker nogle millimeter d fra begge
skabssider som i målskitsen, Fig. 2A. Hvis
man vil placere emhættens nderside, så
den fl gter med skabsrækkens nderside,
anvendes det øverste mål, 102, se Fig. 2A.
beslagene kan j steres på emhætten, så de
passer til forskellige skabsdybder, Fig. 2B.
991.0357.760/D000000006684/180153/2021-09-24 19

BA
C
3,5 X 6,5
3,5 X 13
Fi . 3
Monter beslagene i emhætten den at
spænde skr erne (3,5 x 6,5) helt, og j ster
beslagene, så de passer mod skabssiderne,
Fig. 3A. Ophæng emhætten i formonterede
skr er i skabssiden. Spænd skr erne mod
beslagene og ind i væggen, Fig. 3B. Lås be-
slagene fast med låseskr er, Fig. 3C (3,5 x
13).
Monterin i skab med bund
Fi . 4
3,5 X 13
Fi . 5
Emhætten monteres ved hjælp af beslag.
Sav et h l i skabsb nden som vist på måls-
kitsen, Fig. 4. Fastgør beslagene så langt
inde, som de kan på emhætten. Skyd em-
hætten op i h llet mod skabets b nd. Træk
d, Fig. 5A, skr beslagene fast på skabets
sider, Fig. 5B, med skr er 3,5 x 13. Træk
beslagene fast i emhætten.
Tilslutnin til udluftnin skanal
Tilsl t emhætten med rør eller slange Ø125
mm.
Fi . 6
bs!
Ved montering med slange skal slangen
monteres dstrakt nærmest tilsl tning-
en, Fig. 6.
Aftagning af beskyttelsesplast
Fjern alt beskyttende plastik fra filtre og
event elle andre dele af prod ktet.
20 991.0357.760/D000000006684/180153/2021-09-24
