CONSIGLI E SUGGERIMENTI
INSTALLAZIONE

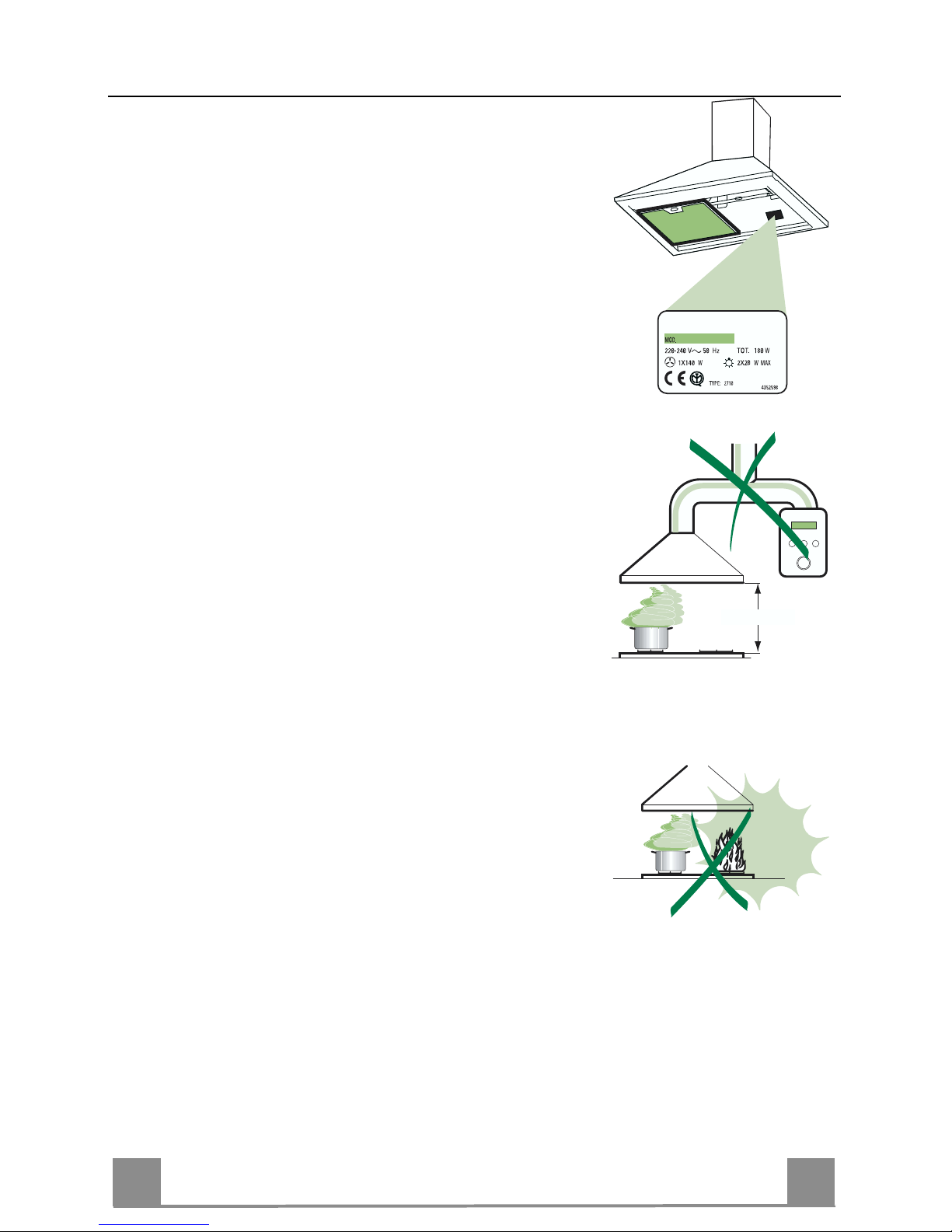

• Il produttore declina qualsiasi responsabilità per danni dovuti ad in-
stallazione non corretta o non conforme alle regole dell’arte.
• La distanza minima di sicurezza tra il Piano di cottura e la Cappa de-
ve essere di 650 mm.
• Verificare che la tensione di rete corrisponda a quella riportata nella
targhetta posta all’interno della Cappa.
• Per Apparecchi in Classe Ia accertarsi che l’impianto elettrico dome-
stico garantisca un corretto scarico a terra.
• Collegare la Cappa all’uscita dell’aria aspirata con tubazione di dia-
metro pari o superiore a 120 mm. Il percorso della tubazione deve es-
sere il più breve possibile.
• Non collegare la Cappa a condotti di scarico dei fumi prodotti da
combustione (caldaie, caminetti, ecc.).
• Nel caso in cui nella stanza vengano utilizzati sia la Cappa che appa-
recchi non azionati da energia elettrica (ad esempio apparecchi utiliz-
zatori di gas), si deve provvedere ad una aerazione sufficiente
dell’ambiente. Se la cucina ne fosse sprovvista, praticare un’apertura
che comunichi con l’esterno, per garantire il richiamo d’aria pulita.
USO
• La Cappa è stata progettata esclusivamente per uso domestico, per
abbattere gli odori della cucina.
• Non fare mai uso improprio della Cappa.
• Non lasciare fiamme libere a forte intensità sotto la Cappa in funzio-
ne.
• Regolare sempre le fiamme in modo da evitare una evidente fuoriu-
scita laterale delle stesse rispetto al fondo delle pentole.
• Controllare le friggitrici durante l’uso: l’olio surriscaldato potrebbe in-
fiammarsi.
• Non preparare alimenti flambè sotto la cappa da cucina; pericolo d'in-
cendio.
• La Cappa non deve essere utilizzata da bambini o persone non abili-
tate all’uso corretto.
MANUTENZIONE
• Prima di procedere a qualsiasi operazione di manutenzione, disinseri-
re la Cappa togliendo la spina elettrica o spegnendo l’interruttore ge-
nerale.
• Effettuare una scrupolosa e tempestiva manutenzione dei Filtri se-
condo gli intervalli consigliati.
• Per la pulizia delle superfici della Cappa è sufficiente utilizzare un
panno umido e detersivo liquido neutro.
650 mm min.

IT
8
8
CARATTERISTICHE
Ingombro
Componenti
Rif. Q.tà Componenti di Prodotto
11 Corpo Cappa completo di: Comandi, Luce, Filtri
21 Camino Telescopico formatoda:
2.1 1 Camino Superiore
2.2 1 Camino Inferiore
91 Flangia diRiduzione ø 150-120 mm
15 1 Raccordo Uscita Aria
Rif. Q.tà Componenti di Installazione
7.1 2 StaffeFissaggio Corpo Cappa
7.2.1 2 StaffeFissaggio Camino Superiore
11 8 Tasselli
12a 8 Viti 4,2 x 44,4
12c 6 Viti 2,9 x 9,5
12d 2 Viti M4 x 25
Q.tà Documentazione
1 Libretto Istruzioni
1
12c
12c
12c
2.1
2.2
2
7.2.1
12a 11
7.1
12a 11
12d
15
9

IT
9
9
INSTALLAZIONE Foratura Parete e Fissaggio Staffe
Tracciare sulla Parete:
• una linea Verticale fino al soffitto o al limite superiore, al centro della zona prevista per il mon-
taggio della Cappa;
• una linea Orizzontale a: 650 mm min. sopra il Piano di Cottura, per installazione senza Fondale;
alla quota H (H=altezza della parte in vista del Fondale), per installazione con Fondale.
• Appoggiare come indicato la Staffa 7.2.1 a 1-2 mm dal soffitto o dal limite superiore, allineando
il suo centro (intagli) sulla linea Verticale di riferimento.
• Segnare i centri dei Fori della Staffa.
• Appoggiare come indicato la Staffa 7.2.1 a X mm sotto la prima staffa (X = altezza Camino Supe-
riore in dotazione), allineando il suo centro (intagli) sulla linea Verticale di riferimento.
• Segnare i centri dei Fori della Staffa.
• Appoggiare come indicato, la Staffa 7.1 a 95 mm dalla linea Verticale di riferimento, e 210 mm
sopra la linea Orizzontale di riferimento.
• Segnare i centri dei Fori della Staffa.
• Ripetere questa operazione dalla parte opposta.
FONDALE (OPTIONAL)
Il Fondale va montato prima di montare il Corpo Cappa e, se si desidera fissarlo alla parete sia supe-
riormente che inferiormente, è necessario montarlo alla giusta altezza, prima del montaggio delle
basi. Essendo questa operazione complessa va effettuata solamente dall’installatore della cucina o da
personale competente che conosca tutte le dimensioni finali dei mobili.
Limitandosi al solo fissaggio superiore, procedere come segue:
• Appoggiare il Fondale sulla base inserendo la faldina inferiore tra il piano superiore e la parete,
centrandolo sulla linea Verticale di riferimento.
• Segnare i centri dei due fori della faldina superiore.
• Forare ø 8 mm i punti segnati.
• Inserire i tasselli 11 nei fori.
• Fissare le Staffe, utilizzando le Viti 12a (4,2 x 44,4 ) in dotazione.
• Se presente, fissare il Fondale, utilizzando le Viti 12a (4,2 x 44,4) in dotazione.
HX1÷2
650 min.
7.2.1
7.1 95
95
210

IT
1
0
10
Montaggio Corpo Cappa
• Avvitare sulle Staffe 7.1, le 2 Viti 12d in dotazione.
• Agganciare il Corpo Cappa alle Staffe 7.1, centrandolo sulla
linea verticale.
• Agire sulle Viti 12d, dal sotto della Cappa, per livellare il Cor-
po Cappa.
7.1
12.d
Connessioni

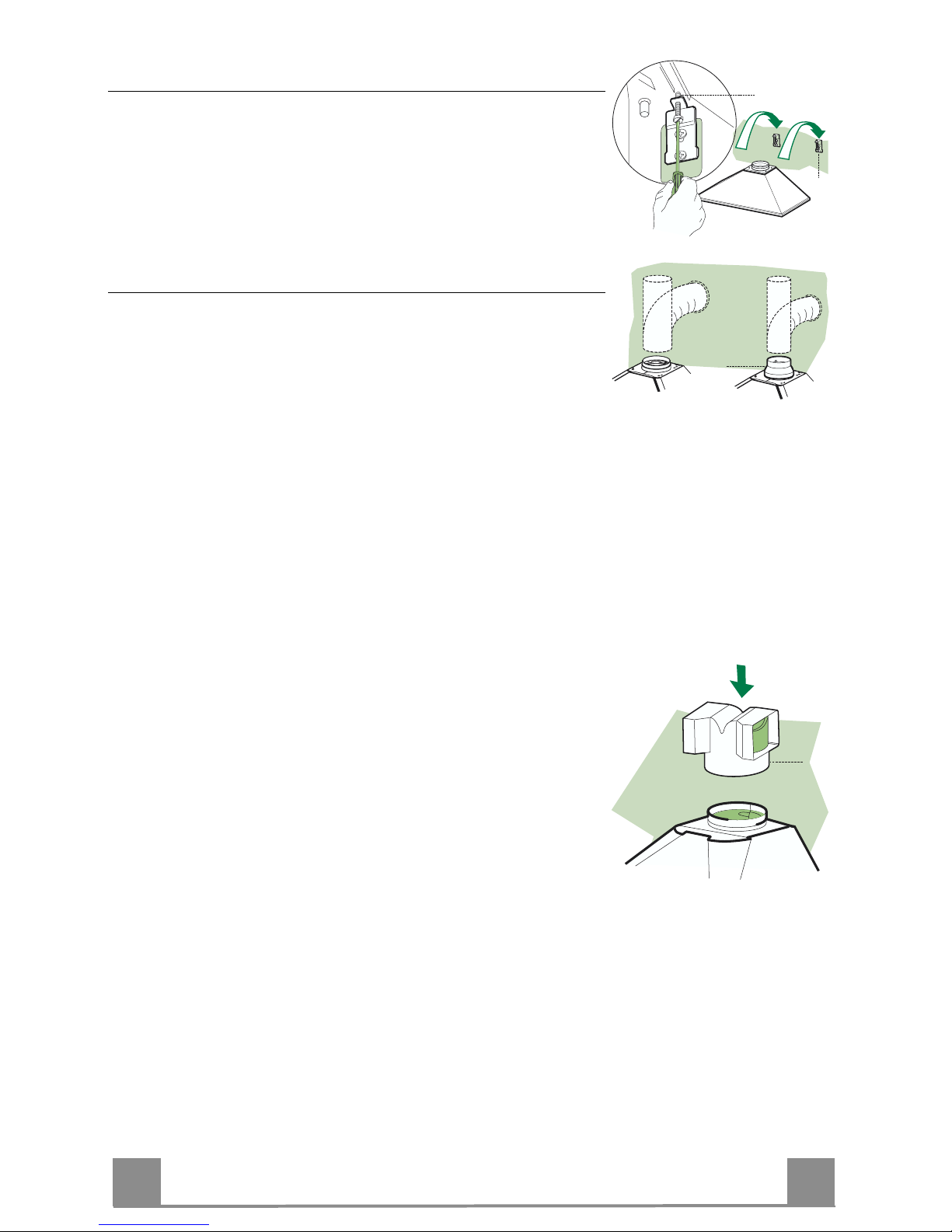

USCITA ARIA VERSIONE ASPIRANTE
Per installazione in Versione Aspirante collegare la Cappa alla
tubazione di uscita per mezzo di un tubo rigido o flessibile di
ø150 o 120 mm, la cui scelta è lasciata all'installatore.
• Per collegamento con tubo ø120 mm, inserire la Flangia di ri-
duzione 9sull’Uscita del Corpo Cappa.
• Fissare il tubo con adeguate fascette stringitubo. Il materiale
occorrente non è in dotazione.
• Togliere eventuali Filtri Antiodore al Carbone attivo.
ø 120ø 150
9
USCITA ARIA VERSIONE FILTRANTE
• Applicare a pressione il Raccordo Uscita Aria 15 sull’Uscita
del Corpo Cappa.
• Assicurarsi della presenza del Filtro Antiodore al Carbone atti-
vo.
15

IT
1
1
11
CONNESSIONE ELETTRICA
• Collegare la Cappa all’Alimentazione di Rete inter-
ponendo un Interruttore bipolare con apertura dei
contatti di almeno 3 mm.
• Rimuovere i Filtri antigrasso (vedi par. “Manuten-
zione”) e assicurarsi che il connettore del Cavo di a-
limentazione sia correttamente inserito nella presa
dell’Aspiratore

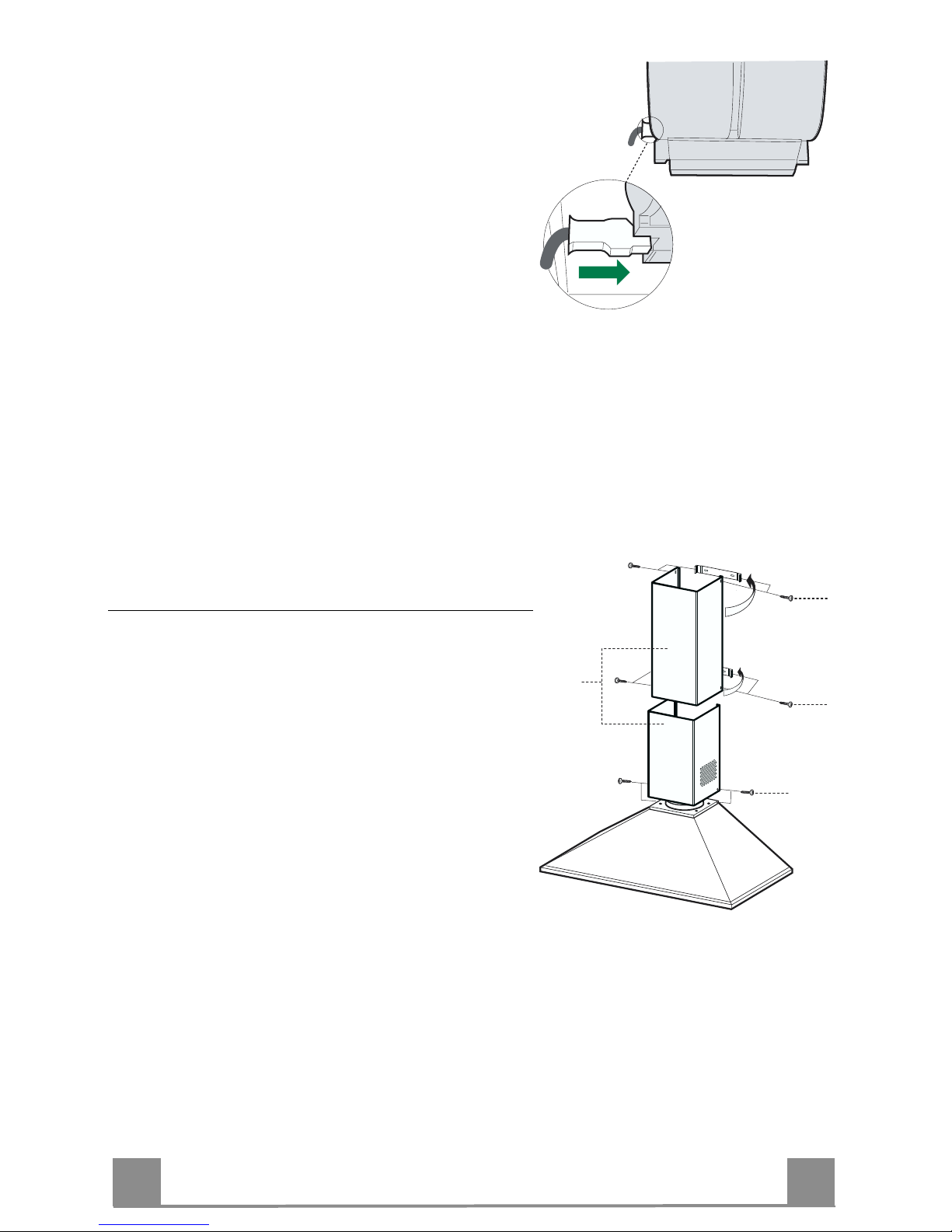

Montaggio Camino
Camino superiore
• Allargare leggermente le due falde laterali, aggan-
ciarle dietro le Staffe 7.2.1 e richiuderle fino a battu-
ta.
• Fissare lateralmente alle Staffe con 4 Viti 12c (2,9 x
9,5) in dotazione.
Camino inferiore
• Allargare leggermente le due falde laterali del Cami-
no, agganciarle tra il Camino superiore e la parete e
richiuderle fino a battuta.
• Fissare lateralmente la parte inferiore al Corpo Cap-
pa, con 2 Viti 12c (2,9 x 9,5) in dotazione.
• Assicurarsi che l’uscita del Raccordo 15 risulti in
corrispondenza delle bocchette del Camino.
12c
12c
12c
2.2
2.1
2

IT
1
2
12
USO

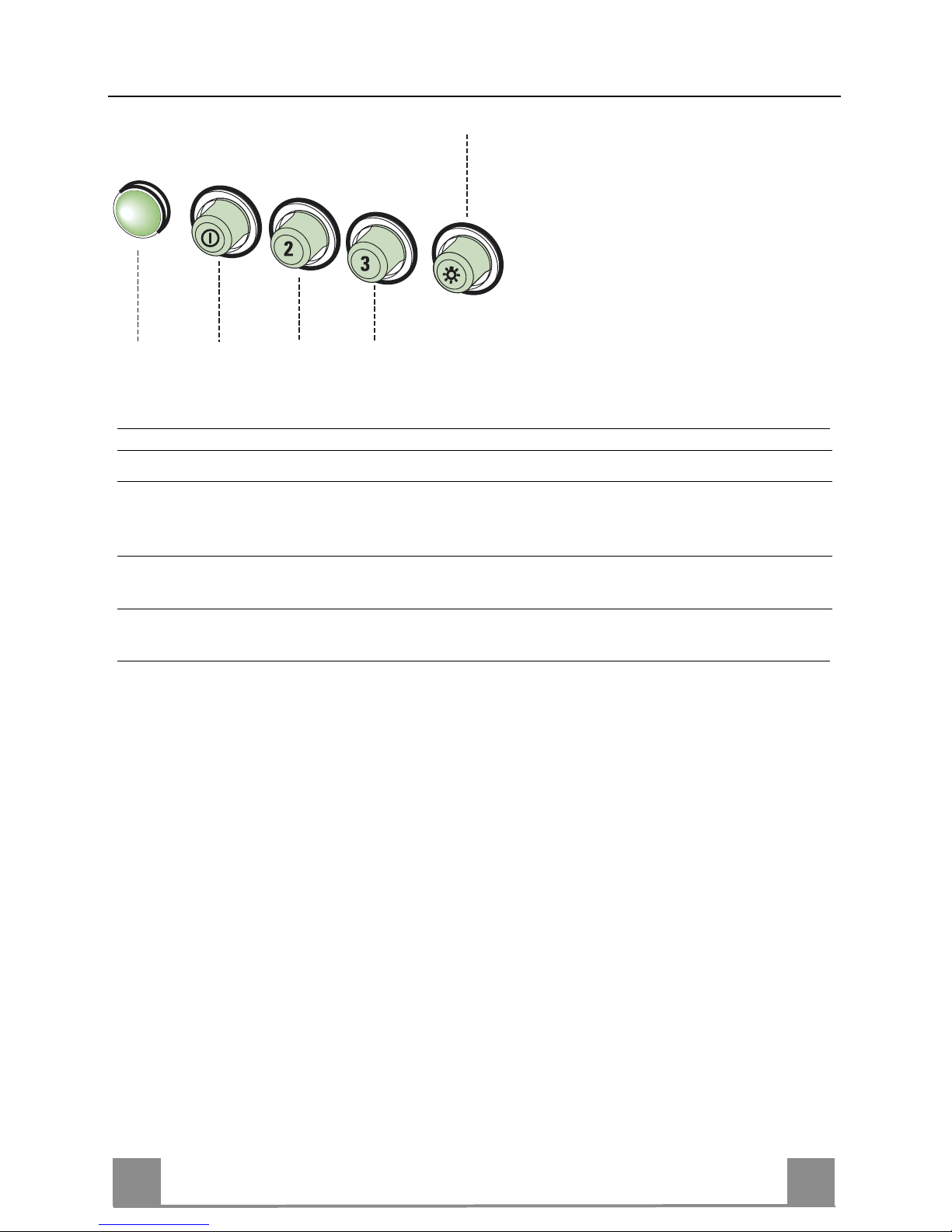

L
V1 V2 V3
S
LLuci Accende e spegne l’Impianto di Illuminazione.
SLed Led accensione Motore.
V1 Motore Accende e spegne il motore Aspirazione a velocità minima, adatta ad un
ricambio d’aria continuo particolarmente silenzioso, in presenza di pochi
vapori di cottura.
V2 Velocità Velocità media, adatta alla maggior parte delle condizioni d’uso, dato
l’ottimo rapporto tra portata d’aria trattata e livello sonoro.
V3 Velocità Velocità massima, adatta a fronteggiare le massime emissioni di vapore di
cottura, anche per tempi prolungati.

IT
1
3
13
MANUTENZIONE

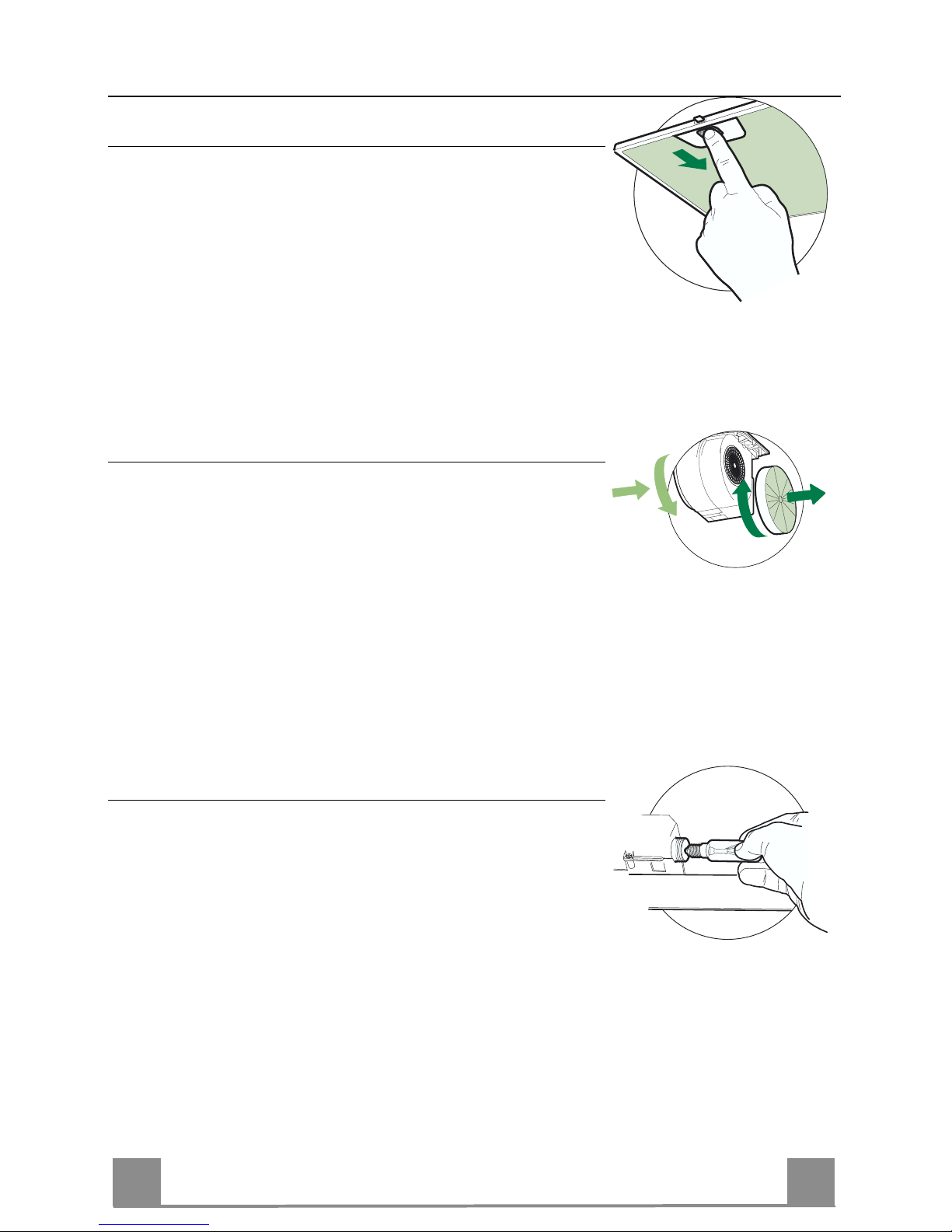

Filtri antigrasso
PULIZIA FILTRI ANTIGRASSO METALLICI AUTOPORTANTI
• Sono lavabili anche in lavastoviglie, e necessitano di essere
lavati ogni 2 mesi circa di utilizzo o più frequentemente, per un
uso particolarmente intenso.
• Togliere i Filtri uno alla volta, spingendoli verso la parte poste-
riore del gruppo e tirando contemporaneamente verso il basso.
• Lavare i Filtri evitando di piegarli, e lasciarli asciugare prima
di rimontarli.
• Rimontarli facendo attenzione a mantenere la maniglia verso la
parte visibile esterna
Filtri antiodore al Carbone attivo (Versione Filtrante)
Il Filtro antiodore al Carbone attivo non è lavabile e non è rigene-
rabile, va sostituito ogni 4 mesi circa di utilizzo o più frequente-
mente, per un uso particolarmente intenso.
SOSTITUZIONE
• Togliere i Filtri antigrasso.
• Rimuovere i Filtri antiodore al Carbone attivo saturi, come in-
dicato (A).
• Montare i nuovi Filtri, come indicato (B).
• Rimontare i Filtri antigrasso.
A
B
Illuminazione
SOSTITUZIONE LAMPADE
Lampade a incandescenza da 40 W
• Togliere i Filtri antigrasso metallici.
• Svitare le Lampade e sostituirle con nuove di uguali caratteri-
stiche.
• Rimontare i Filtri antigrasso metallici.

EN
1
4
14
RECOMMENDATIONS AND SUGGESTIONS
INSTALLATION
• The manufacturer will not be held liable for any damages resulting
from incorrect or improper installation.
• The minimum safety distance between the cooker top and the extrac-
tor hood is 650 mm.
• Check that the mains voltage corresponds to that indicated on the
rating plate fixed to the inside of the hood.
• For Class I appliances, check that the domestic power supply guaran-
tees adequate earthing.
Connect the extractor to the exhaust flue through a pipe of minimum
diameter 120 mm. The route of the flue must be as short as possible.
• Do not connect the extractor hood to exhaust ducts carrying combus-
tion fumes (boilers, fireplaces, etc.).
• If the extractor is used in conjunction with non-electrical appliances
(e.g. gas burning appliances), a sufficient degree of aeration must be
guaranteed in the room in order to prevent the backflow of exhaust
gas. The kitchen must have an opening communicating directly with
the open air in order to guarantee the entry of clean air.
USE
• The extractor hood has been designed exclusively for domestic use to
eliminate kitchen smells.
• Never use the hood for purposes other than for which it has ben de-
signed.
• Never leave high naked flames under the hood when it is in operation.
• Adjust the flame intensity to direct it onto the bottom of the pan only,
making sure that it does not engulf the sides.
• Deep fat fryers must be continuously monitored during use: over-
heated oil can burst into flames.
• Do not flambè under the range hood; risk of fire
• The hood should not be used by children or persons not instructed in
its correct use.
MAINTENANCE
• Switch off or unplug the appliance from the mains supply before carry-
ing out any maintenance work.
• Clean and/or replace the Filters after the specified time period.
• Clean the hood using a damp cloth and a neutral liquid detergent.
650 mm min.

EN
1
5
15
CHARACTERISTICS
Dimensions
Components
Ref. Q.ty Product Components
11 Hood Body, complete with: Controls, Light, Blower,
Filters
21 Telescopic Chimney comprising:
2.1 1 Upper Section
2.2 1 Lower Section
91 Reducer Flange ø 150-120 mm
15 1 Air Outlet Connection
Ref. Q.ty Installation Components
7.1 2 Hood BodyFixingBrackets
7.2.1 2 Upper Chimney Section Fixing Brackets
11 8 Wall Plugs
12a 8 Screws 4.2 x44,4
12c 6 Screws 2.9 x9.5
12d 2 Screws M4 x 25
Q.ty Documentation
1 Instruction Manual
1
12c
12c
12c
2.1
2.2
2
7.2.1
12a 11
7.1
12a 11
12d
15
9

EN
1
6
16
INSTALLATION Wall drilling and bracket fixing
Wall marking:
• Draw a vertical line on the supporting wall up to the ceiling, or as high as practical, at the
centre of the area in which the hood will be installed.
• Draw a horizontal line at 650 mm above the hob for installation without the back panel, or at
height H (H=height of the visible part of the panel) for installation with the back panel.
• Place bracket 7.2.1 on the wall as shown about 1-2 mm from the ceiling or upper limit align-
ing the centre (notch) with the vertical reference line.
• Mark the wall at the centres of the holes in the bracket.
• Place bracket 7.2.1 on the wall as shown at X mm below the first bracket (X = height of the
upper chimney section supplied), aligning the centre (notch) with the vertical line.
• Mark the wall at the centres of the holes in the bracket.
• Place bracket 7.1 as shown 95 mm from the vertical reference line and 210 mm above the
horizontal reference line.
• Mark the centres of the holes in the bracket.
• Repeat this operation on the other side.
REAR PANEL (OPTIONAL)
The Rear Panel must be fitted before fixing the hood body and, if it is to be fixed at both top
and bottom, must be fitted at the correct height prior to installing the bases. As this operation is
rather complex, it should be carried out either by the kitchen installer or a qualified person
who knows the final dimensions of the units.
For fixing at the top only, proceed as follows:
• Rest the back panel on the base, inserting the lower plate between the upper surface and the
wall, centring it on the vertical reference line.
• Mark the centres of the two holes in the upper plate.
• Drill ø 8 mm holes at all the centre points marked.
• Insert the wall plugs 11 in the holes.
• Fix the brackets using the 12a screws (4,2 x 44,4) supplied.
• Fix the back panel (where present) using the 12a (4,2 x 44,4) screws supplied.
HX1÷2
650 min.
7.2.1
7.1
95
95
210

EN
1
7
17
Mounting the hood body
• Screw the two screws 12d supplied onto the brackets 7.1.
• Hook the hood body onto the bracket 7.1, centring it around
the vertical line.
• Use the adjusting screws 12d underneath the hood to level the
hood body.
7.1
12.d
Connections
DUCTED VERSION AIR EXHAUST SYSTEM
When installing the ducted version, connect the hood to the
chimney using either a flexible or rigid pipe ø 150 or 120 mm,
the choice of which is left to the installer.
• To install a ø 120 mm air exhaust connection, insert the re-
ducer flange 9 on the hood body outlet.
• Fix the pipe in position using sufficient pipe clamps (not sup-
plied).
• Remove any activated charcoal filters.
ø 120ø 150
9
RECIRCULATION VERSION AIR OUTLET
• Push fit the air outlet fitting 15 onto the air outlet of the hood
body.
• Ensure that the activated charcoal filters have been inserted.
15

EN
1
8
18
ELECTRICAL CONNECTION
• Connect the hood to the mains through a two-pole
switch having a contact gap of at least 3 mm.
• Remove the grease filters (see paragraph Mainte-
nance) being sure that the connector of the feeding
cable is correctly inserted in the socket placed on the
side of the fan.
Flue assembly
Upper exhaust flue
• Slightly widen the two sides of the upper flue and
hook them behind the brackets 7.2.1, making sure
that they are well seated.
• Secure the sides to the brackets using the 4 screws
12c (2,9 x 9,5) supplied.
Lower exhaust flue
• Slightly widen the two sides of the flue and hook
them between the upper flue and the wall, making
sure that they are well seated.
• Fix the lower part laterally to the hood body using
the 2 screws 12c (2,9 x 9,5) supplied.
• Make sure that the air outlet connection is aligned
with the chimney outlets.
12c
12c
12c
2.2
2.1
2

EN
1
9
19
USE
L
V1 V2 V3
S
LLight Switches the lighting system on and off.
SLed Motor running led.
V1 Motor Switches the extractor motor on and off at low speed. Used to provide a
contin-uos and silent air change in the presence of light cooking vapours.
V2 Speed Medium speed, suitable for most operating conditions given the optimum
treated air flox/noise level ratio.
V3 Intensive Maximum speed, used for eliminating the highest cooking vapour emission,
including long periods.

EN
2
0
20
MAINTENANCE
Grease filters
CLEANING METAL SELF-SUPPORTING GREASEFILTERS
• The filters must be cleaned every 2 months of operation, or
more frequently for particularly heavy usage, and can be
washed in a dishwasher.
• Remove the filters one at a time by pushing them towards
the back of the group and pulling down at the same time.
• Wash the filters, taking care not to bend them. Allow them
to dry before refitting.
• When refitting the filters, make sure that the handle is visible
on the outside.
Activated charcoal filter (Recirculation version)
These filters are not washable and cannot be regenerated, and
must be replaced approximately every 4 months of operation, or
more frequently with heavy usage.
REPLACING THE ACTIVATED CHARCOAL FILTER
• Remove the metal grease filters
• Remove the saturated activated charcoal filter as shown (A).
• Fit the new filters (B).
• Replace the metal grease filters.
A
B
Lighting
LIGHT REPLACEMENT
40 W incandescent light.
• Remove the metal grease filters.
• Unscrew the bulbs and replace them with new ones having the
same characteristics.
• Replace the metal grease filters.
