GAS COOKTOP INSTALLATION INSTRUCTIONS
(For 30" & 36" Models)

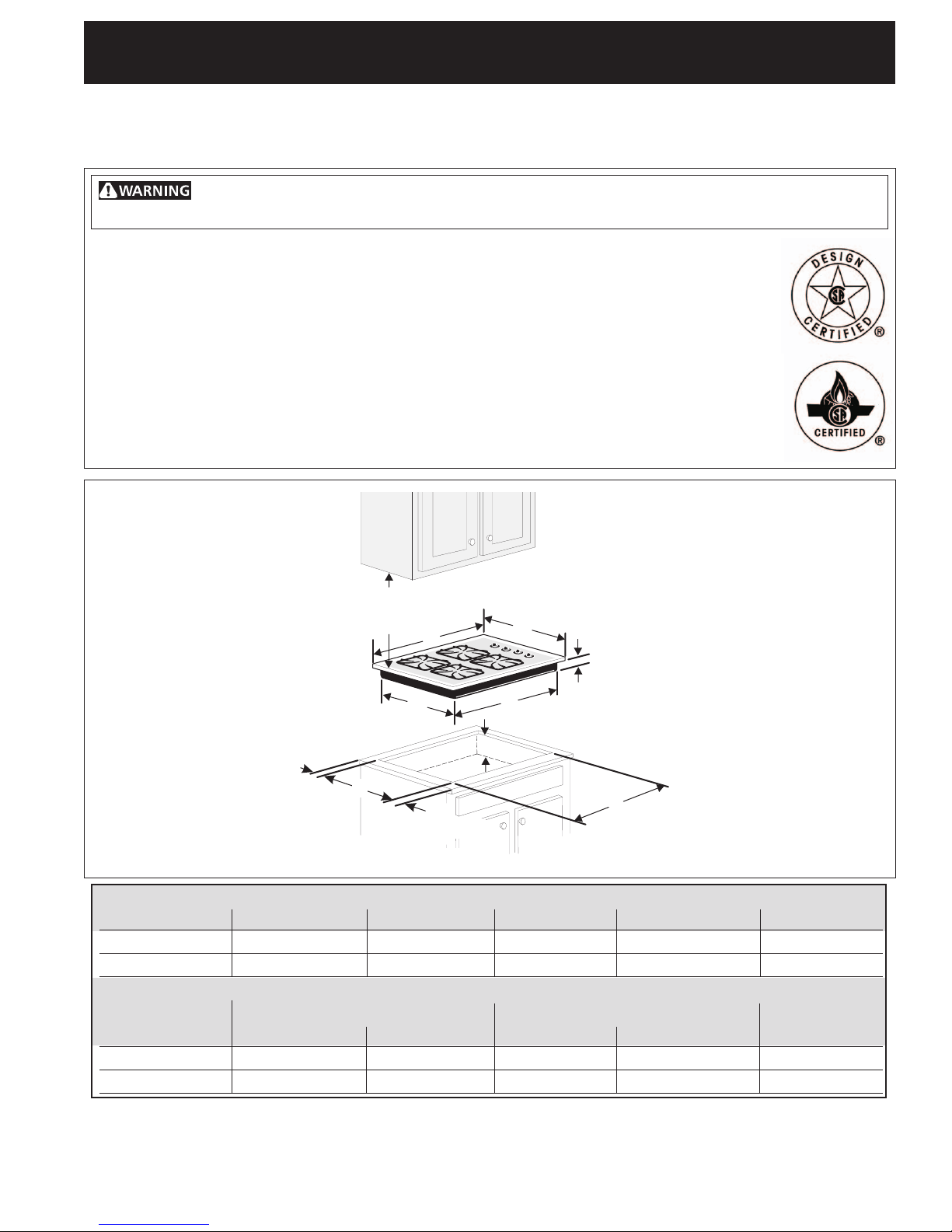

Gas Cooktop
Cutout Dimensions
Gas Cooktop
Dimensions
2½”
(6.4 cm)
2½”
(6.4 cm)
G
30”
(76.2 cm)
Min. *
H
AB
C
D
E
F
INSTALLATION AND SERVICE MUST BE PERFORMED BY A QUALIFIED INSTALLER.
IMPORTANT: SAVE FOR LOCAL ELECTRICAL INSPECTOR'S USE.
READ AND SAVE THESE INSTRUCTIONS FOR FUTURE REFERENCE.
318201464 (0607) Rev. C
English - pages 1-9
Español - páginas 10-18
Français - pages 19-26
Wiring Diagram 27-28
If the information in this manual is not followed exactly, a fire or explosion may result
causing property damage, personal injury or death.
FOR YOUR SAFETY:
— Do not store or use gasoline or other flammable vapors and liquids in
the vicinity of this or any other appliance.
— WHAT TO DO IF YOU SMELL GAS:
• Do not try to light any appliance.
• Do not touch any electrical switch; do not use any phone in your building.
• Immediately call your gas supplier from a neighbor's phone.
Follow the gas supplier's instructions.
• If you cannot reach your gas supplier, call the fire department.
— Installation and service must be performed by a qualified installer,
service agency or the gas supplier.
All dimensions are stated in inches and (cm).
Dimension Hincludes a 5" (12.7 cm) space underneath the cooktop for connection to gas supply line.
NOTE: Wiring diagrams for this cooktop are enclosed in this booklet
Figure 1
Printed in United States
PRODUCT DIMENSIONS
MODEL A. WIDTH B. DEPTH C. HEIGHT D. BOX WIDTH E. BOX DEPTH
30" Gas Cooktop 30 (76.2) 21¾ (55.2) 4¼ (10.8) 27 (68.6) 19 (48.3)
36" Gas Cooktop 36 (91.4) 21¾ (55.2) 4¼ (10.8) 33¼ (84.5) 19 (48.3)
CUTOUT DIMENSIONS
F. WIDTH G. DEPTH H. HEIGHT BELOW
MODEL MINIMUM MAXIMUM MINIMUM MAXIMUM COOKTOP
30" Gas Cooktop 27¼ (69.2) 28½ (72.4) 19
1
/
8
(48.6) 19¾ (50.2) 8 (20.3)
36" Gas Cooktop 33
7
/
8
(86.1) 34¼ (87) 19
1
/
8
(48.6) 19¾ (50.2) 8 (20.3)

GAS COOKTOP INSTALLATION INSTRUCTIONS
(For 30" & 36" Models)
2
Important Notes to the Installer
1. Read all instructions contained in these installation
instructions before installing the cooktop.
2. Remove all packing material before connecting the
electrical supply to the cooktop.
3. Observe all governing codes and ordinances.
4. Be sure to leave these instructions with the consumer.
5. Note: For operation at 2000 ft. elevations above see
level, appliance rating shall be reduced by 4 percent
for each additional 1000 ft.
Important Note to the Consumer
Keep these instructions with your Use and Care Guide for
future reference.
IMPORTANT SAFETY
INSTRUCTIONS
Installation of this cooktop must conform with local codes
or, in the absence of local codes, with the National Fuel
Gas Code ANSI Z223.1/NFPA 54 in the United States, or
in Canada, with the Canadian Fuel Gas Code, CAN/CGA
B149 and CAN/CGA B149.2.
• When installed in a manufactured (mobile) home
installation must conform with the Manufactured Home
Construction and Safety Standard, title 24 CFR, part
3280 [Formerly the Federal Standard for Mobile Home
Construction and Safety, title 24, HUD (part 280)] or,
when such standard is not applicable, the Standard for
Manufactured Home Installation, ANSI/NCSBCS A225.1
or with local codes where applicable.
This cooktop has been design certified by CSA
International. As with any appliance using gas and
generating heat, there are certain safety precautions you
should follow. You will find them in the Use and Care
Guide, read it carefully.
•Be sure your cooktop is installed and grounded
properly by a qualified installer or service
technician.
•This cooktop must be electrically grounded in
accordance with local codes or, in their absence,
with the National Electrical Code ANSI/NFPA No.
70—latest edition in the United States, or in
Canada, with the Canadian Electrical Code, CSA
C22.1 Part 1.
•The burners can be lit manually during an
electrical power outage. To light a burner, hold a
lit match to the burner head, then slowly turn the
Surface Control knob to LITE. Use caution when
lighting burners manually.
•Do not store items of interest to children in
cabinets above the cooktop. Children could be
seriously burned climbing on the cooktop to reach
items.
•To eliminate the need to reach over the surface
burners, cabinet storage space above the burners
should be avoided.
•Adjust surface burner flame size so it does not
extend beyond the edge of the cooking utensil.
Excessive flame is hazardous.
•Never use your cooktop for warming or heating
the room. Prolonged use of the cooktop without
adequate ventilation can be hazardous.
•Do not store or use gasoline or other flammable
vapors and liquids near this or any other
appliance. Explosions or fires could result.
The electrical power to the cooktop
must be shut off while gas line connections are
being made. Failure to do so could result in serious
injury or death.

GAS COOKTOP INSTALLATION INSTRUCTIONS
(For 30" & 36" Models)
3
Figure 2 – CABINET DESIGN
To eliminate the risk of
burns or fire from reaching over heated
surfaces, cabinet storage space located
above the cooktop should be avoided. If
cabinet storage is provided, risk can be
reduced by installing a range hood that
projects horizontally a minimum of 5"
(12.7 cm) beyond the bottom of the
cabinets.
MODEL A B. Minimum C. Minimum
Clearance from Clearance from
Left Side Right Side
30" Cooktop 30" (76.2 cm) 5" (12.7 cm) 5" (12.7 cm)
36" Cooktop 36" (91.4 cm) 5" (12.7 cm) 5" (12.7 cm)
A
1½" (3.8 cm)Minimum Distance
Between Rear Edge of Cutout
and Nearest Combustible Surface
Above Countertop.
18" Min.
(45.7 cm)
Clearance
30" (76.2 cm)
Min. Clearance
Between the
Top of the
Cooking
Platform and
Unprotected
Wood or Metal
Cabinet
24" (61 cm)
13" (33 cm)
Max. Depth
For Cabinet
Installed Above
Cooktop.
C
B
Drawers Cannot Be Used with This
Cooktop Since Burner Box Extends
35/32" (8.02 cm) Below Surface of
Countertop.

GAS COOKTOP INSTALLATION INSTRUCTIONS
(For 30" & 36" Models)
4
* If no cooktop is installed directly
over the oven unit, 5” (12.7 cm)
maximum is allowed.
** 32" (81.3 cm) min. from top of
cabinet to top of runners must be
maintained.

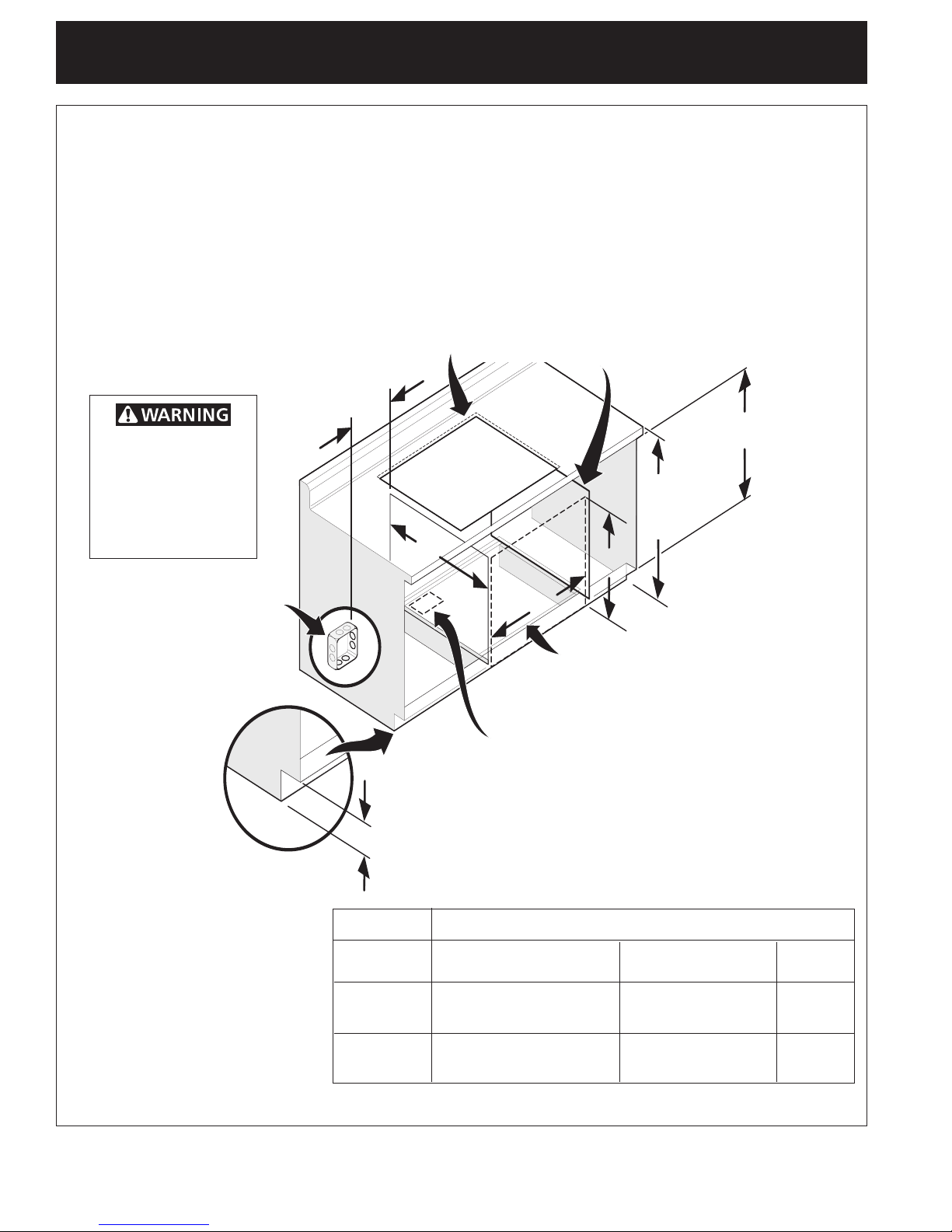

Typical Under Counter Installation of an Electric Built-in
Oven with a Cooktop Mounted Above
G
F
E
Use 3/4” (1.9 cm) plywood, installed
on two runners, flush with toe plate.
Must be capable of supporting 150 lbs.
Cut an opening in wood base minimum 9”
(22.9 cm) x 9” (22.9 cm), 2” (5.1 cm) from
left side filler panel, to route armoured
cable to junction box.
4 1/2” (11.4 cm)
Max.*
208/240 Volt grounded junction
box for built-in oven.
All mounting hardware
must be used to secure
the built-in oven to the
cabinets. Refer to the
built-in oven installa-
tion instructions.
Side filler panels are necessary to
isolate the unit from adjoining
cabinets. Panel height should allow
for installation of approved cooktop
models. See “Typical Gas Cooktop
Installation Over an Electric Built-in
Oven Installed Under the Counter”
on previous page.
32” Min.**
(81.3 cm)
36”
(91.4 cm)
Min.
CUTOUT DIMENSIONS (inches)
OVEN SIZE E F G
Min. Max. Min. Max.
30" 27¼" - 285/8" 28½" - 29" 23½"
(76.2 cm) (69.2 cm) - (72.7 cm) (72.4 cm) - (73.7 cm) (59.7 cm)
27" 27¼" - 285/8"24
7/8" - 25¼" 23½"
(68.6 cm) (69.2 cm) - (72.7 cm) (63.1 cm) (64.1 cm) (59.7 cm)
Junction box must
be located approx.
3" to the left of
the built-in oven
cutout.
This cooktop may
be installed over
certain built-in elec-
tric oven models.
Figure 3

GAS COOKTOP INSTALLATION INSTRUCTIONS
(For 30" & 36" Models)
5

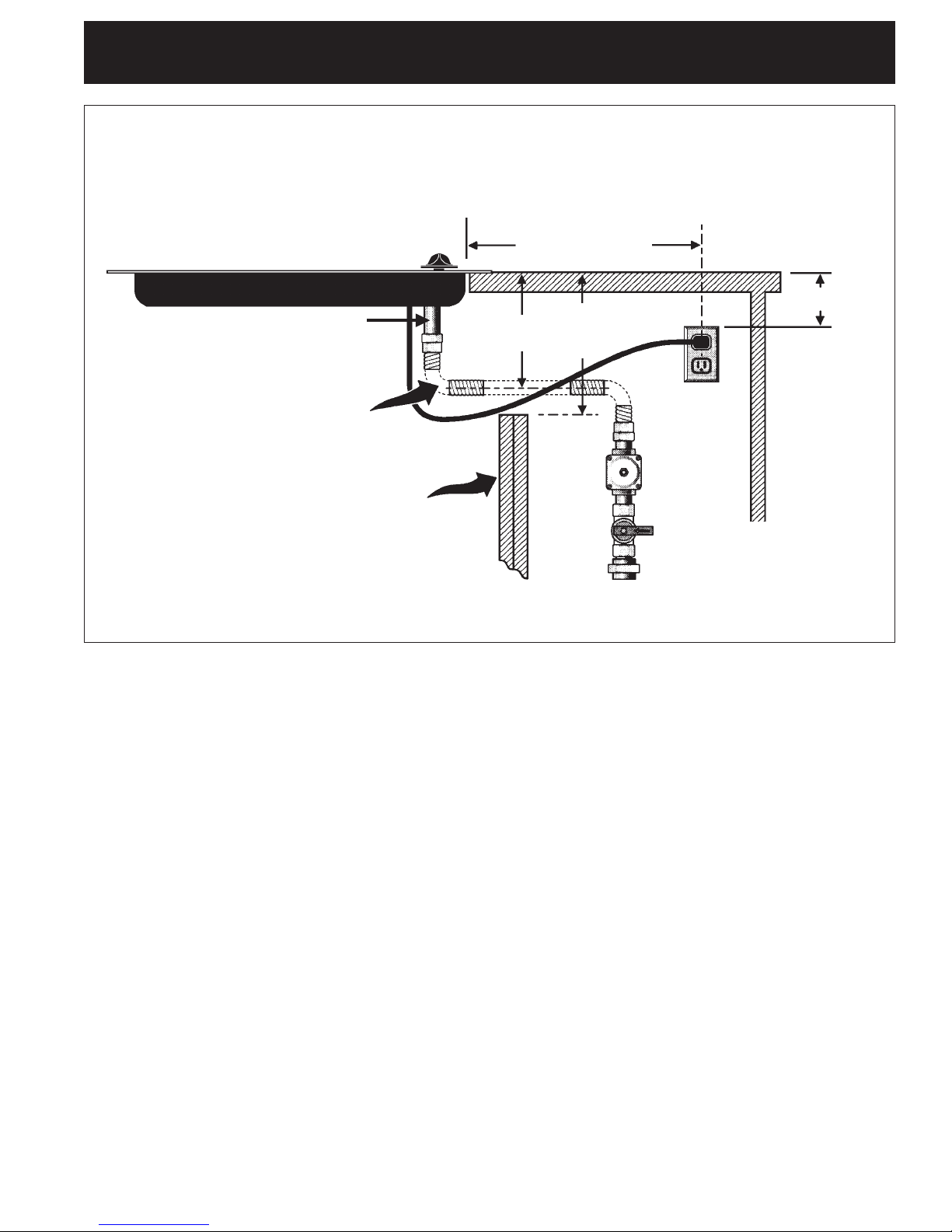

Wall Oven Cabinet
Typical Gas Cooktop Installation Over
an Electric Built-in Oven Installed Under the Counter
GAS COOKTOP
18” (45.7 cm) Max.
5”
(12.7 cm)
Flare
Union
4” (10.2 cm)
120V/60Hz
Grounded
Outlet
Right Side of
Cabinet
Pressure
Regulator
Flare
Union
Flexible Connector
Cabinet sides or
filler panel
6½”
(16.5 cm)
Min.
Manifold Pipe
Manual Shutoff Valve
(To be accessible for
shut-off valve opera-
tion)
Figure 4

GAS COOKTOP INSTALLATION INSTRUCTIONS
(For 30" & 36" Models)
6
To clamp down, insert an angle bracket into the slot on
each side of the unit as shown.Run thumb screw up
through the bracket, up against the bottom of the
counter. Tighten until the unit draws down and is secure.
Provide an Adequate Gas Supply
This cooktop is designed to operate on natural gas at 4"
of manifold pressure only.
A pressure regulator is connected in series with the
manifold on the cooktop and must remain in series with
the supply line.
For proper operation, the maximum inlet pressure to
the regulator must be no more than 14" of water column
(W.C.) pressure.
For checking the regulator, the inlet pressure must be at
least 1" (or 2.5 kPa) greater than the regulator manifold
pressure setting. The regulator is set for 4" of manifold
pressure, the inlet pressure must be at least 5".
The gas supply line to the range should be 1/2" or 3/4"
pipe.
LP/Propane Gas Conversion
This appliance can be used with Natural gas or LP/
Propane gas. It is shipped from the factory for use with
natural gas.
A kit for converting to LP gas is supplied with your
cooktop. The kit is marked "FOR LP/PROPANE GAS
CONVERSION".
The conversion must be performed by a qualified service
technician in accordance with the kit instructions and all
local codes and requirements. Failure to follow
instructions could result in serious injury or property
damage. The qualified agency performing this work
assumes responsibility for the conversion.
Failure to make the appropriate
conversion can result in serious personal injury and
property damage.

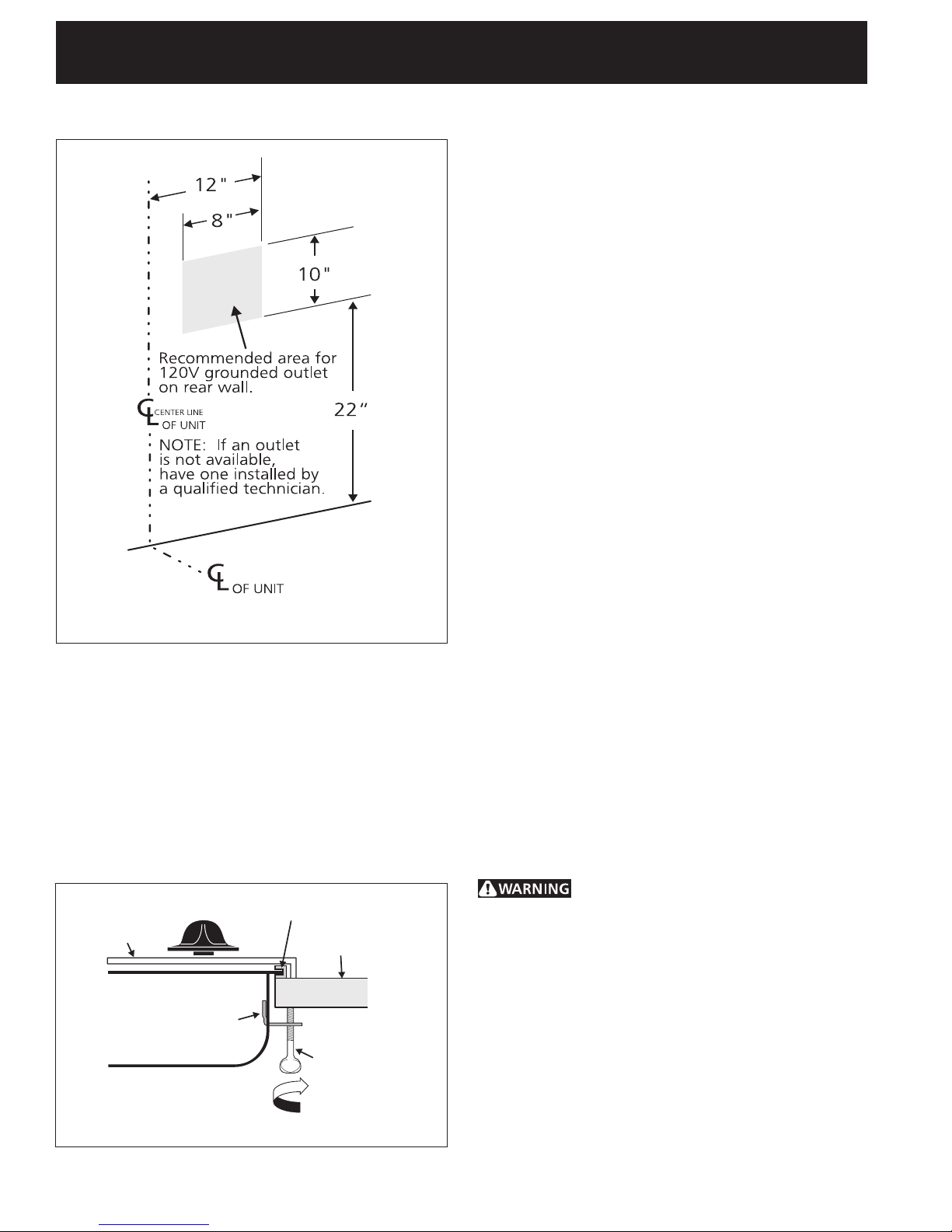

Wall Outlet Location
Figure 5
Cooktop Installation
1. Visually inspect the cooktop for damage.
2. Set the cooktop into the countertop cutout.
NOTE: Do not use caulking compound; cooktop should
be removable for service when needed.
Clamp Down Information
Once the cooktop is installed in the counter opening, you
must clamp the unit down as shown.
Figure 6
Countertop
Cooktop
Angle
Bracket
Seal
Thumb
Screw

GAS COOKTOP INSTALLATION INSTRUCTIONS
(For 30" & 36" Models)
7

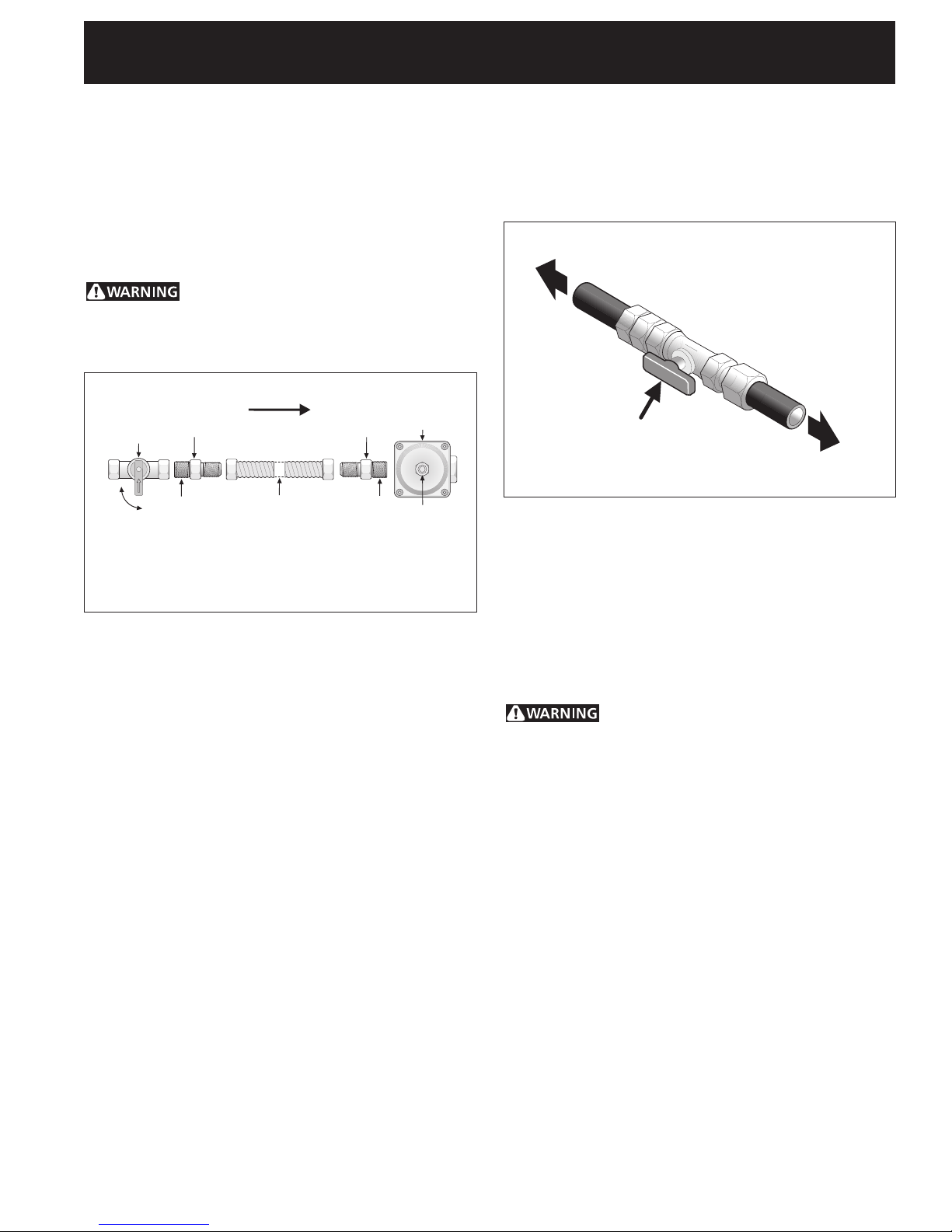

The supply line must be equipped with an approved
manual shutoff valve. This valve should be located in the
same room as the cooktop and should be in a location
that allows ease of opening and closing. Do not block
access to the shutoff valve. The valve is for turning on or
shutting off gas to the appliance.
Once regulator is in place, open the shutoff valve in the
gas supply line. Wait a few minutes for gas to move
through the gas line.
Check for leaks. After connecting the cooktop to the
gas supply, check the system for leaks with a
manometer. If a manometer is not available, turn on the
gas supply and use a liquid leak detector (or soap and
water) at all joints and connections to check for leaks.
Do not use a flame to check for leaks
from gas connections. Checking for leaks with a flame
may result in a fire or explosion.
Tighten all connections if necessary to prevent gas
leakage in the cooktop or supply line.
Check alignment of control knob valves after
connecting the cooktop to the gas supply to be sure the
cooktop manifold pipe has not moved. A misalignment
could cause the valve stems to rub on the control panel,
resulting in a gas leak at the valve.
Disconnect this cooktop and its individual manual
shutoff valve from the gas supply piping system during
any pressure testing of that system at test pressures
greater than 1/2 psig (3.5 kPa or 14"water column).
Isolate the cooktop from the gas supply piping
system by closing its individual manual shutoff valve
during any pressure testing of the gas supply piping
system at test pressures equal to or less than 1/2 psig
(3.5 kPa or 14" water column).
Important: Remove all packing material and
literature from cooktop before connecting gas and
electrical supply to cooktop.
Install Pressure Regulator
Install the pressure regulator with the arrow on the
regulator pointing up toward the unit in a position where
you can reach the access cap.
Do not make the connection too tight.
The regulator is die cast. Overtightening may crack the
regulator resulting in a gas leak and possible fire or
explosion.
Assemble the flexible connector from the gas supply pipe
to the pressure regulator in the following order:
1. manual shutoff valve
2. 1/2" (1.3 cm) nipple
3. 1/2" (1.3 cm) flare union adapter
4. flexible connector
5. 1/2" (1.3 cm) flare union adapter
6. 1/2" (1.3 cm) nipple
7. pressure regulator
Use pipe-joint compound made for use with Natural and
LP/Propane gas to seal all gas connections. If flexible
connectors are used, be certain connectors are not
kinked.

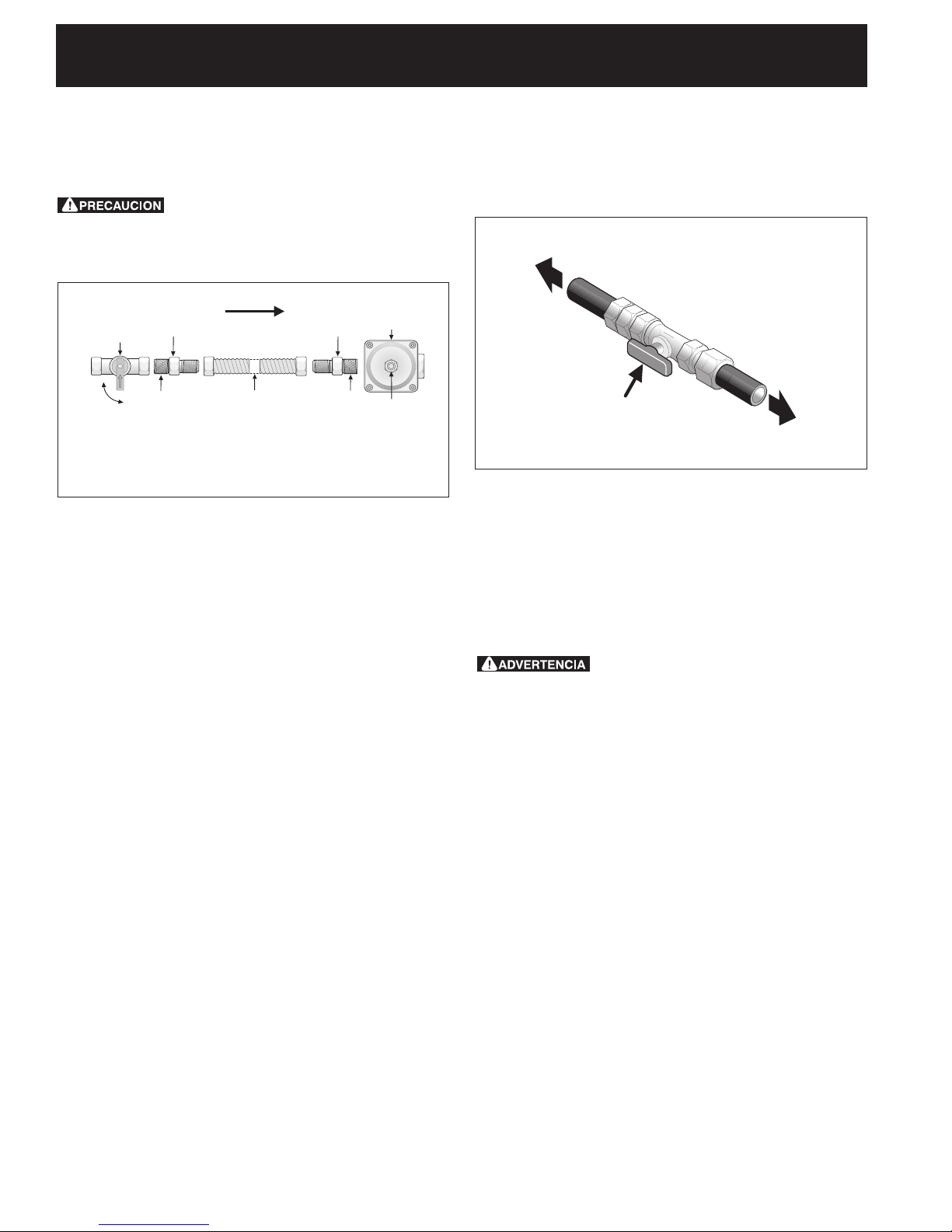

Figure 8
Shutoff Valve -
Open position
to appliance to gas supply line
All connections must be wrench-tightened
Figure 7
Flare
Union
Flare
Union
GAS FLOW
Manual
Shutoff
Valve
Pressure
Regulator
On
Off Flexible
Connector Access
Cap
Nipple Nipple

GAS COOKTOP INSTALLATION INSTRUCTIONS
(For 30" & 36" Models)
8
Check Operation
Refer to the Use and Care Guide packaged with the
cooktop for operating instructions and for care and
cleaning of your cooktop.
Do not touch the burners. They may be hot enough to
cause burns.
1. Install Burner Caps
This cooktop is equipped with sealed burners as
shown (see Figure 10).
A. Unpack your burner heads and burner caps.
B. Place burner head over each gas orifice,
matching the head with the orifice size. Be
careful not to damage the electrode while
placing the head over the orifice. Make sure
electrode fits correctly into slot in burner head.
C. Place a burner cap on each burner head,
matching the cap size to the head size. Each
burner cap has an inner locating ring which
centers the cap correctly on the burner head.
D. Be sure that all the burner caps and burner
heads are correctly placed BEFORE using your
cooktop.
Electrical Requirements
120 volt, 60 Hertz, properly grounded branch circuit
protected by a 15 amp circuit breaker or time delay fuse.
Do not use an extension cord with this cooktop.
Grounding Instructions
IMPORTANT Please read carefully.
For personal safety, this appliance must be properly
grounded.
The power cord of this appliance is equipped with a 3-
prong (grounding) plug which mates with a standard 3-
prong grounding wall receptacle (see Figure 9) to
minimize the possibility of electric shock hazard from the
appliance.
The wall receptacle and circuit should be checked by a
qualified electrician to make sure the receptacle is
properly grounded.
Preferred Method
Grounding type
wall receptacle
Do not, under any
circumstances, cut,
remove, or bypass
the grounding
prong.
Power supply cord with 3-
prong grounding plug.
Where a standard 2-prong wall receptacle is installed, it
is the personal responsibility and obligation of the
consumer to have it replaced by a properly grounded 3-
prong wall receptacle.
Do not, under any circumstances, cut or remove the
third (ground) prong from the power cord.
Disconnect electrical supply cord from
wall receptacle before servicing cooktop.
Figure 9
Figure 10
NOTE: There are no burner adjustments necessary on
this cooktop.
Gas Opening
Electrode
Locating Ring
Burner Cap
Burner Head
Burner Skirt

GAS COOKTOP INSTALLATION INSTRUCTIONS
(For 30" & 36" Models)
9
Figure 11
2. Turn on Electrical Power and Open Main Shutoff
Gas Valve
3. Check the Igniters
Operation of electric igniters should be checked after
cooktop and supply line connectors have been
carefully checked for leaks and the cooktop has
been connected to electric power.
To operate the surface burner:
A. Push in and turn a surface burner knob to the
LITE position. You will hear a small ticking noise;
this is the sound of the electric ignitor which
lights the burner.
B. After the burner lights, turn to the desired flame
size. The controls do not have to be set at a
particular mark. Use the marks as a guide and
adjust the flame as needed.

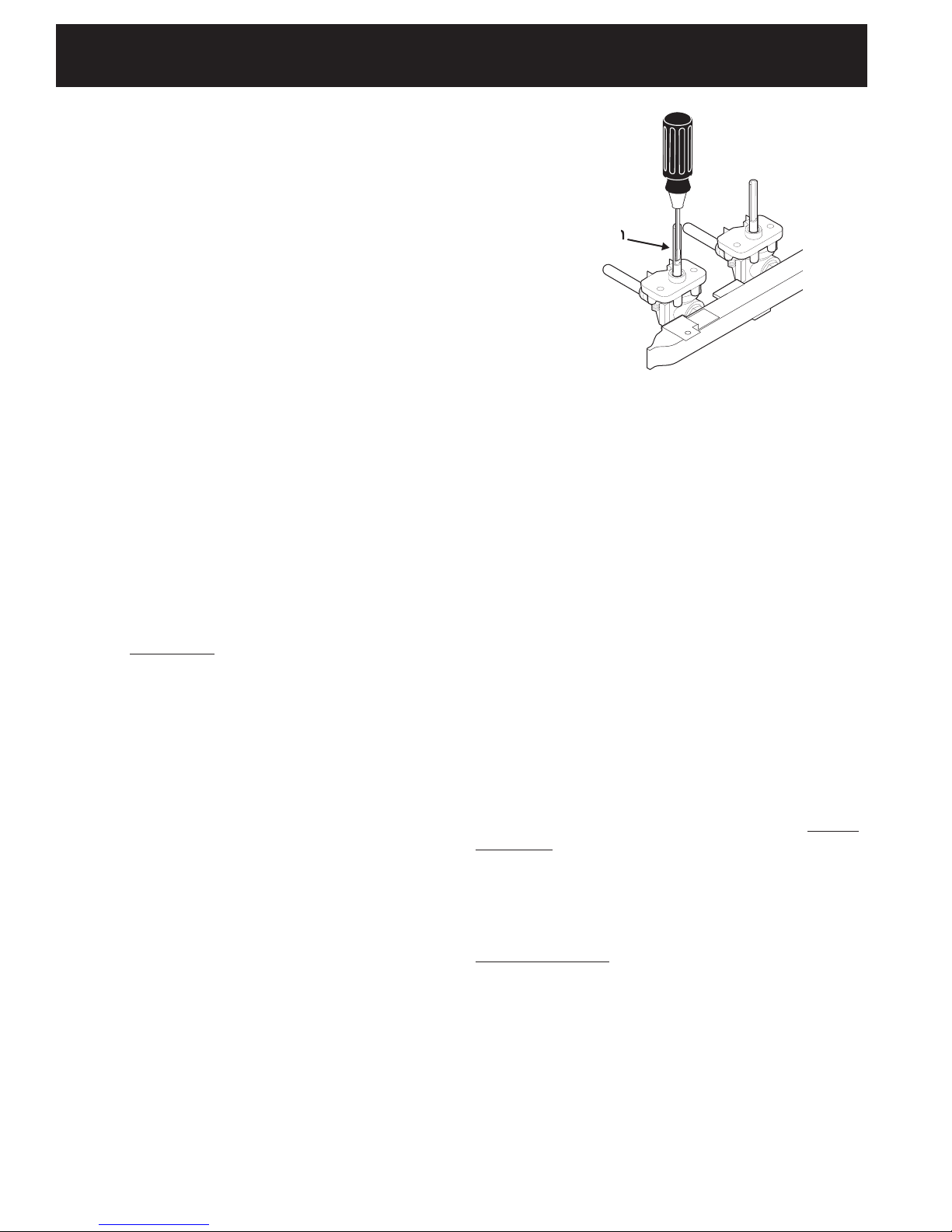

4. Adjust the "LO" or "SIMMER" Setting of Surface
Burner Valves (see Figure 11)
Push in and turn each control knob to the "LO" (or
"SIMMER") setting. The "LO" setting of each
burner has been set at the factory to the lowest
setting available to provide reliable reignition of the
burner. If it does not stay lit on the "LO" setting,
check the setting as follows.
Be careful when performing this
operation.
A. Allow cooktop to cool to room temperature.
B. Light all burners by turning each control knob to
LITE until burners ignite, and then set them at
"HI".
C. Quickly turn the knob of the burner you want to
adjust to the LOWEST POSITION.
D. If burner goes out, readjust valve as follows:
Remove the surface burner control knob, insert a
thin-bladed screw driver into the hollow valve
stem and engage the slotted screw inside. Flame
size can be increased or decreased with the turn
of the screw. To increase flame size turn the
screw counterclockwise and to decrease turn
clockwise. Adjust flame until you can quickly
turn knob from HI to LOWEST POSITION without
extinguishing the flame. Flame should be as
small as possible without going out.
E. If you need to adjust another burner, repeat the
steps from A to D above until all burners operate
properly.
When All Hookups are Complete
Make sure all controls are left in the OFF position.
Make sure the flow of combustion and ventilation air to
the cooktop is unobstructed.
Model and Serial Number Location
The serial plate is located on the underside of the
cooktop.
When ordering parts for or making inquires about your
range, always be sure to include the model and serial
numbers and a lot number or letter from the serial plate
of your cooktop.
Your serial plate also tells you the rating of the burners,
the type of fuel and the pressure the cooktop was
adjusted for when it left the factory.
Before You Call for Service
Read the Before You Call for Service Checklist and
operating instructions in your Use and Care Guide. It
may save you time and expense. The list includes
common occurrences that are not the result of defective
workmanship or materials in this appliance.
Refer to the warranty in your Use and Care Guide for
our service phone number and address. Please call or
write if you have inquiries about your product and/or
need to order parts.

INSTRUCCIONES DE INSTALACION PARA PLANCHA DE COCINAR A GAS
(Para modelos de 30 & 36)
LA INSTALACIÓN Y EL SERVICIO DEBEN SER REALIZADOS POR UN INSTALADOR CALIFICADO.
IMPORTANTE: GUARDE ESTAS INSTRUCCIONES PARA USO DEL INSPECTOR ELÉCTRICO LOCAL.
LEA Y GUARDE ESTAS INSTRUCCIONES PARA FUTURAS REFERENCIAS
318201464 (0607) Rev. C
English - pages 1-9
Español - páginas 10-18
Français -pages 19-26
Diagrama de la instalación alámbrica 27-28
Todas las dimensiones se dan en pulgasdas (cm).
La dimensión Hincluye un espacio de 5" por debajo de la plancha de cocinar para la conexión
de la línea de suministro de gas.
NOTA: Se adjunta los diagramas de cables de esta plancha de cocinar con el libreta.
Dimensiones
del hueco de
la parrilla de cocinar
Dimensiones
de la parrilla
de cocinar
2½”
(6.4 cm)
2½”
(6.4 cm)
G
30”
(76.2 cm)
Mín. *
H
AB
C
D
E
F
Si todas las instrucciones de éste manual no son observadas a la letra, se puede
ocurrir incendios o explosiones que pueden causar daños materiales, lesiones o la muerte.
PARA SU SEGURIDAD:
—No almacene o utilice gasolina u otros vapores y liquidos inflamables cerca
de éste o cualquier otro artefacto.
—QUE HACER SI HAY FUGAS DE GAS :
• No intente de encender ningún artefacto
• No toque ningún interruptor eléctrico; no utilice ningún aparato téléfonico en su edificio.
• Llame inmediatamente el abastecedor de gas desde el teléfono de un vecino. Siga las
instrucciones del abastecedor de gas.
• En caso que no puede contactar el abastecedor de gas llame al departamento de
bomberos.
—La instalación y el servicio téléfonico deben ser realizados por un instalador
calificado, por un servicio tecnico certificado o por el abastecedor de gas.

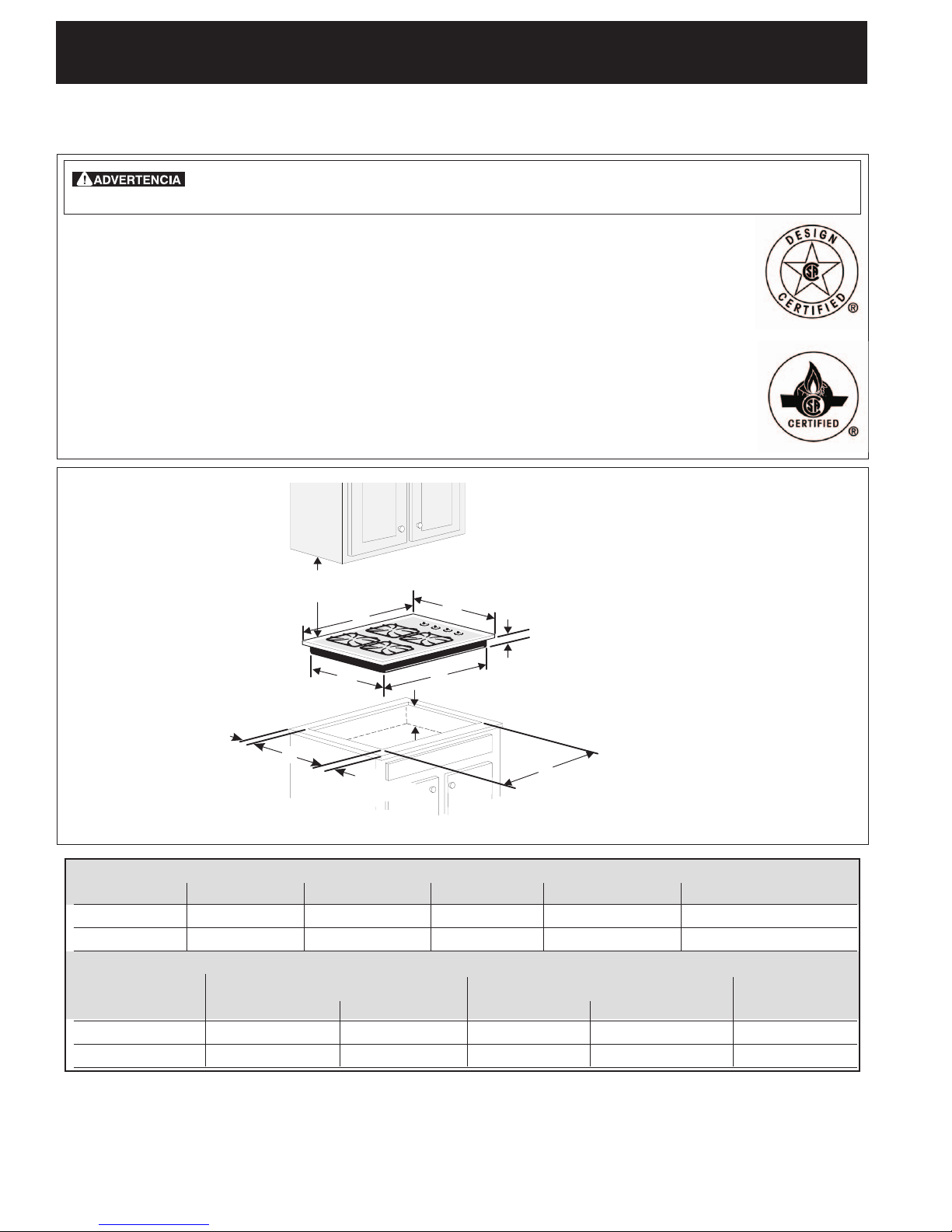

Figura 1
DIMENSIONES DE LA PARRILLA DE COCINAR
MODELO A. ANCHURA B. PROFUNDIDAD C. ALTURA D. ANCHO DE LA CAJA E. PROFUNDIDAD DE LA CAJA
Modelo 30" 30 (76.2) 21¾ (55.2) 4¼ (10.8) 27 (68.6) 19 (48.3)
Modelo 36" 36 (91.4) 21¾ (55.2) 4¼ (10.8) 33¼ (84.5) 19 (48.3)
DIMENSIONES DEL HUECO DE LA PARRILLA DE COCINAR
F. ANCHURA G. PROFUNDIDAD H. ALTURA POR
MODELO MíNIMA MAXIMÁ MíNIMA MAXIMÁ DEBAJO DE LA ESTUFA
Modelo 30" 27¼ (69.2) 28½ (72.4) 19
1
/
8
(48.6) 19¾ (50.2) 8 (20.3)
Modelo 36" 33
7
/
8
(86.1) 34¼ (87) 19
1
/
8
(48.6) 19¾ (50.2) 8 (20.3)
ensio
Imprimido en los Estados Unidos

INSTRUCCIONES DE INSTALACION PARA PLANCHA DE COCINAR A GAS
(Para modelos de 30 & 36 pulgadas)
11
•Asegúrese que la plancha de cocinar sea instalada
y puesta a tierra correctamente por un instalador
o técnico calificado.
•La plancha de cocinar debe conectarse
eléctricamente a tierra de acuerdo con los códigos
locales o, de no existir, con el código eléctrico
ANSI/NFPA No. 70 - última edición en los Estados
Unidos, or in Canada, con el Canadian Electrical
Code, CSA C22.1 Parte 1.
•Los quemadores pueden encenderse manualmente
durante una interrupción del suministro eléctrico.
Para encender un quemador, mantenga un fósforo
encendido en el extremo del quemador, luego
gire suavemente la perilla hasta LITE (encendido).
Tenga cuidado al encender los quemadores en
forma manual.
•No deje artículos que interesan los niños en los
armarios que están sobre la la plancha de cocinar.
Les podría causar quemaduras graves si intentan
subirse para alcanzarlos.
•Para eliminar el riesgo de extender por encima de
los quemadores superiores, debería evitar el
espacio de almacenamiento del armario,
localizado por encima de estos quemadores
•Gradue el tamaño de la llama de modo que no
sobrepase el borde del utensilio de cocina.
Demasiada llama es peligrosa.
•No utilice jamás la cocina como calefactor. El uso
prolongado de la cocina sin la ventilación adecuada
puede ser peligroso.
•Mantenga el área cerca de este artefacto o de
cualquier otro artefacto despejada de sustancias
combustibles, gasolina y otros líquidos
inflamables. Se puede ocurrir incendios o
explosiones.
El suministro eléctrico a la plancha
de cocinar debe de ser cerrado durante las
conexiones a la línea. De lo contrario se puede
resultar lesiones graves o la muerte.
Notas importantes para el instalador:
1. Lea todas las instrucciones de instalación antes de
realizar la instalación de la plancha de cocinar.
2. Retire todos los artículos de embalaje antes de realizar
las conexiones eléctricas a la plancha de cocinar.
3. Observe todos los códigos o reglamentos estatales
4. Asegúrese que el consumidor tenga estas instrucciones.
5. Nota: Para el correcto funcionamiento en lugares
superiores a los 2000 ft, el régimen del mecanismo
debe reducirse un 4% por cada 1000 ft sobre el nivel
del mar.
Notas importantes para el consumidor
Guarde todas las instrucciones con su manual del usuario
para futuras referiencias.
INSTRUCCIONES DE
SEGURIDAD IMPORTANTES
La instalación de esta plancha de cocinar debe realizarse
en conformidad con los códigos locales o, si estos no
existen, con el National Fuel Gas Code ANSI Z223.1/NFPA
54 en los Estados Unidos, o en Canada, con el Canadian
Fuel Gas Code, CAN/CGA B149 y CAN/CGA B149.2.
• La instalación de aparatos diseñados para instalación
en casas prefabricadas (móviles) debe conformar con el
Maufactured Home Consturction and Safet Standard,
título 24CFR, parte 3280 [Anteriormente el Federal
Standard for Mobil Home Construction and Safety,
título 24, HUD (parte 280)] o cuando tal estándar no se
aplica, el Standard fo Manufactured Home Installation,
ANSI/NCSBCS 225.1, o con los códigos locales.
El diseño de esta plancha de cocinar cuenta con la
aprobación de la CSA internacional. Al igual que todos los
artefactos a gas que generan calor, deben seguirse ciertas
medidas de seguridad. Vienen con el Manual del Usuario.
Lea atentamente el manual.

INSTRUCCIONES DE INSTALACION PARA PLANCHA DE COCINAR A GAS
(Para modelos de 30 & 36 pulgadas)
12

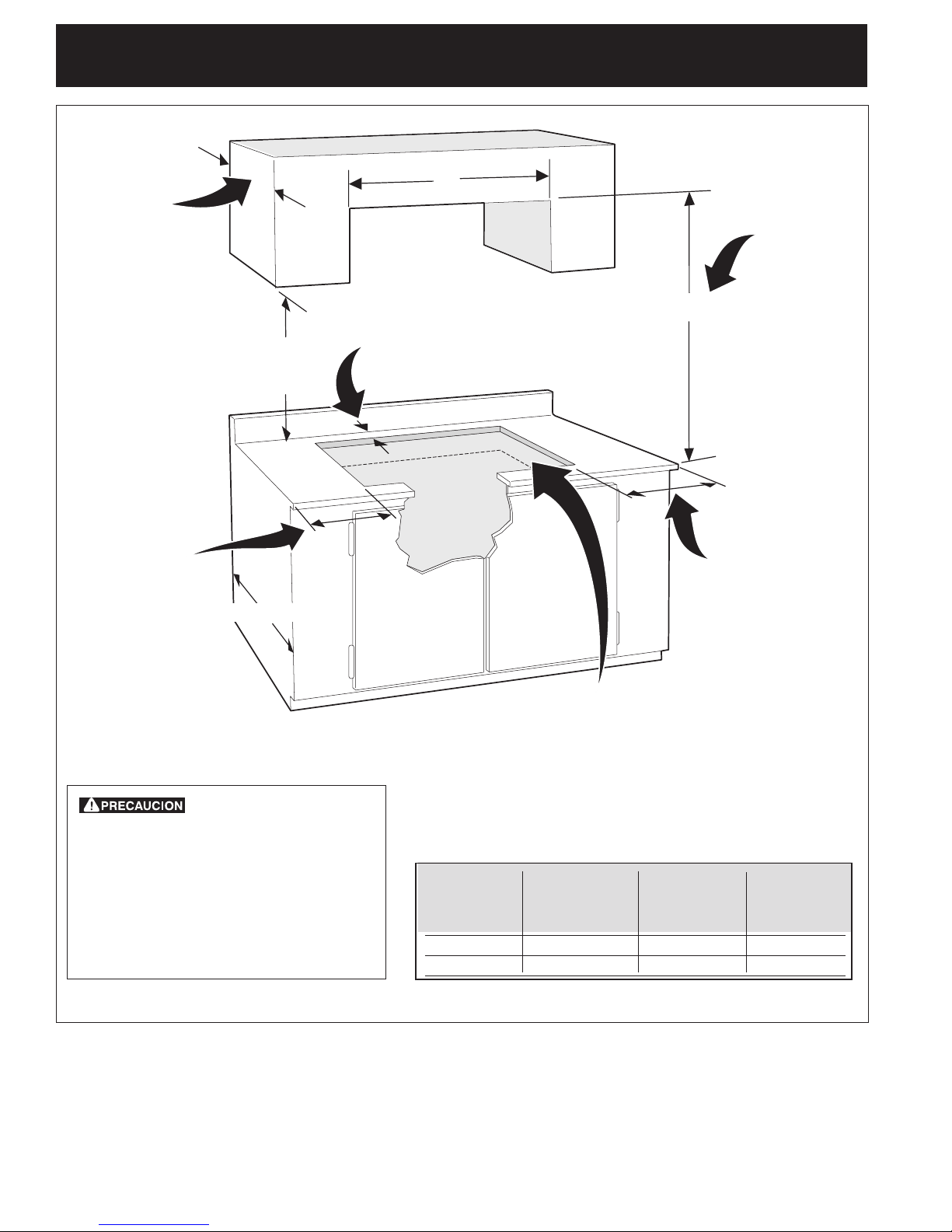

Figura 2 – DESEÑO DEL ARMARIO
Para eliminar el riesgo de
alargar sobre los unidades en calentamiento
de la superficie, debería evitarse el espacio
de almacenamiento del armario, ubicado
sobre las unidades de la superficie. Si se
cuenta con este espacio, se puede disminuir
el peligro instalando una cubierta de cocina
que se extienda horizontalmente en 5" (12.7
cm) mínimo por sobre la parte inferior
delantera en los armarios.
MODELO DE A B. Espacio C. Espacio
PLANCHA DE mínimo desde el mínimo desde
COCINAR DE lado izquierdo el lado derecho
30" Cooktop 30" (76.2 cm) 5" (12.7 cm) 5" (12.7 cm)
36" Cooktop 36" (91.4 cm) 5" (12.7 cm) 5" (12.7 cm)
A
1½" (3.8 cm) Mínimo Distancia
entre el borde posterior del
hueco y la más cerca superficie
combustible por encima del
mostrador.
18" Min.
(45.7 cm)
Espacio
24" (61 cm)
C
B
Máx. profundidad
de gabinetes
instalados por
encima de la
plancha de
empotar es 13"
(33 cm).
30" (76.2 cm)
Mínimo de
espacio entre
la parte
superio de la
plataforma de
la plancha de
cocinar y el
fondo de una
madera non
protegida o
armario
metálico.
No es posible utilisar cajones con
esta parrilla de cocinar porqué la
caja de empalme se extiende de
35/32" (8.02 cm) por encima de la
superficie del mostrador.

INSTRUCCIONES DE INSTALACION PARA PLANCHA DE COCINAR A GAS
(Para modelos de 30 & 36 pulgadas)
13
Armario del horno de pared
Instalación típica de la plancha de cocinar a gas por encima de un
horno eléctrico empotrado instalado debajo del mostrador
PLANCHA DE COCINAR
18” (45.7 cm) Máx.
5”
(12.7 cm)
Unión
4” (10.2cm)
Unión
120V/60Hz
Toma de
corriente a tierra
Lado derecho
del armario
regulador de
presión
Unión
Conector flexible
Cabinet sides or
filler panel
6½”
(13.5 cm)
Mín.
Tubo múltiple
Válvula de cierre manual
(Debe de ser accessible para el
funciona-miento de la válvula de
cierre)
Figura 3

INSTRUCCIONES DE INSTALACION PARA PLANCHA DE COCINAR A GAS
(Para modelos de 30 & 36 pulgadas)
14
* (Si no hay plancha de cocinar
instalada directamente sobre el
aparato, un máximo de 5" (12.7
cm) está permitido)
** Un minimo de 32" (81.3 cm)
desde la parte superior del
armario hasta la parte superior de
las ruedas debe de ser mantenido.

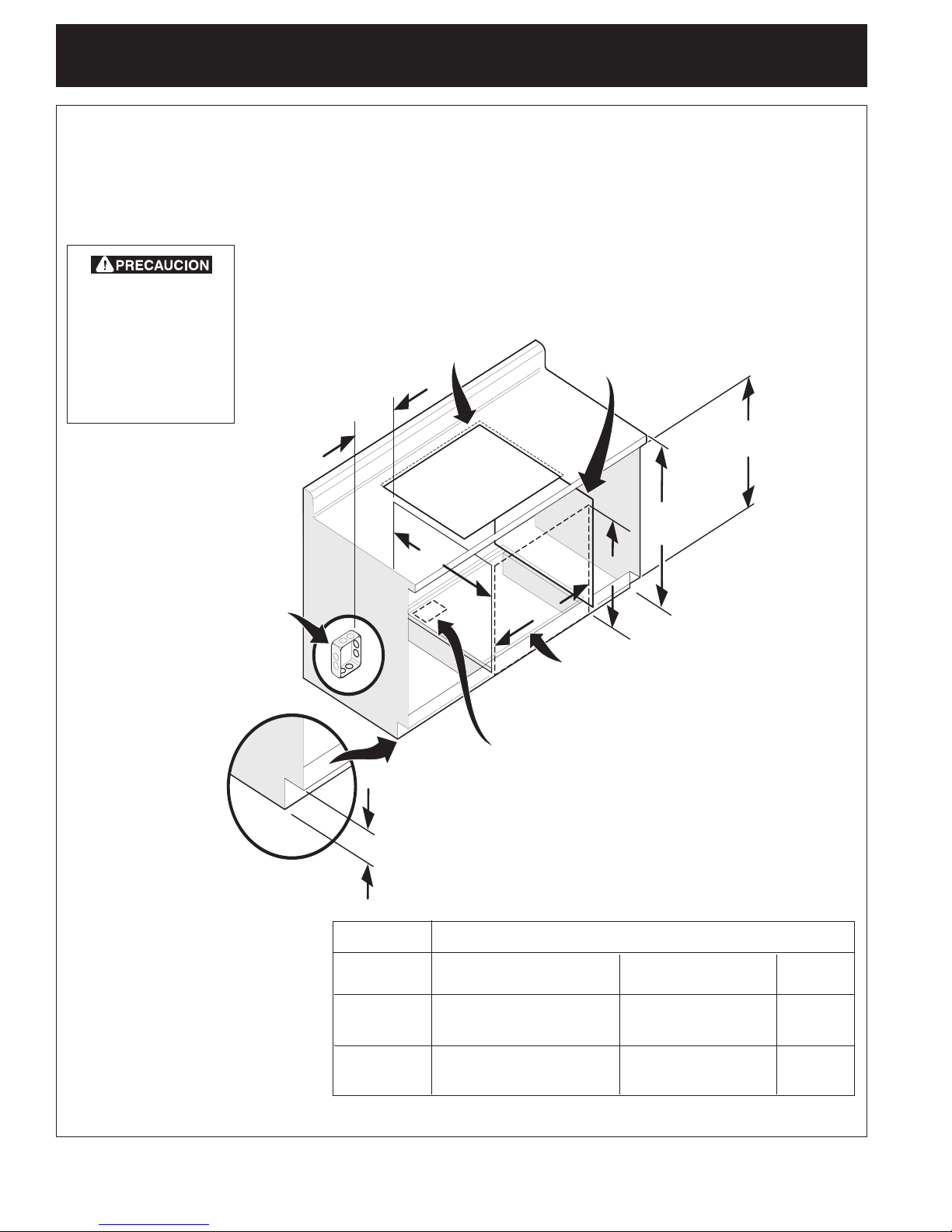

Típica instalación de un horno eléctrico empotrado con una
plancha de cocinar por encima
Esta plancha de cocinar puede instalarse
por encima de algunos modelos de horno
eléctrico empotrado.
G
F
E
36”
(91.4 cm)
Mínimo
Utilice 3/4" (1.9 cm) de madera
contrachapada, instalada sobre 2 ruedas,
perpendicular a una cima de contorno de
placa. Debe de poder sostener 150 lbs.
Corte una abertura en la basa de
madera mínimo 9" (22.9 cm) x 9"
(22.9 cm), 2" (5.1 cm) del entrepano
llenador izquierdo, para conducir el
cable blindado a la caja de empalme.
4½” Max.*
(11.4 cm)
Caja de empalme a tierra de
208/240 voltaje para horno
empotrado
Aproximadamente 3"
(7.6 cm)
Todas las fijaciones de
montaje deben de estar
utilizadas para sujetar el
horno empotrado a los
armarios. Refiere a las
instrucciones de
instalación del horno
empotrado.
Entrepaños llenador de lados son
necesarios para aislar el aparato de los
armarios adyacentes. La altura de panel
debe de permitir la instalación de
modelos de planchas de cocinar
aprobantes. Ver “Instalación típica de
plancha de cocinar a gas por encima de
un horno eléctrico empotrado instalado
debajo del mostrador” en la pagina 4.
32” (81.3 cm)
Mínimo **
DIMENSIONES DEL HUECO (pulgadas)
Tamaño E F G
del horno Mín. Máx. Mín. Máx.
30" 27¼" - 285/8" 28½" - 29" 23½"
(76.2 cm) (69.2 cm) - (72.7 cm) (72.4 cm) - (73.7 cm) (59.7 cm)
27" 27¼" - 285/8"24
7/8" - 25¼" 23½"
(68.6 cm) (69.2 cm) - (72.7 cm) (63.1 cm) (64.1 cm) (59.7 cm)
Figura 4

INSTRUCCIONES DE INSTALACION PARA PLANCHA DE COCINAR A GAS
(Para modelos de 30 & 36 pulgadas)
15
Para ajustar el aparato, inserte la consola de escuadra, con
el lado desviado,en las ranuras en cada lado del aparato.
El tornillo de orejas debe entonces de pasar a través del
soporte y hasta la parte de abajo del mostrador. Apriételo
hasta que el aparato se quede ajustado.
Provea un adecuado suministro de gas
Esta plancha de cocinar está diseñada para utilizar gas
natural de 4" de presión múltiple solamente.
Se conecta un regulador de presión en serie al múltiple de
la plancha de cocinar y debe permanecer en serie con la
línea de suministro de gas.
Para que manejo correcto, la presión de entrada
máxima hacia el regulador no debe exceder 14" de
presión de la columna de agua.
Para controlar el regulador, la presión de entrada debe ser
de al menos 1" (o 2.5 Kpa) mayor que el ajuste de la
presión del múltiple del regulador. El regulador se ajusta a
4" de la presión del múltiple, la presión de entrada debe
de ser de al menos 5".
La línea de suministro de gas por el horno debería tener un
tubo de 1/2" o de 3/4".
Conversión de gas propano/licuado
Esta plancha de cocinar ha sido diseñada para utilizar gas
natural o gas propano. Ha sido fijada en la fábrica para
utilizarse con gas natural.
Si desea hacer la conversión para utilizar el gas propano,
use las piezas con orificios fijados provitos en el paquete
del manual de instrucciones para la instalación en el
paquete escrito “PARA LA CONVERSIÓN EN GAS
PROPANO”. Siga las instrucciones que estan con los
orificios.
Para hacer la conversión del gas natural al gas propano, es
necesario utilizar el servicio de un técnico calificado, in
acuerdo con las instrucciones del fabricante y todos los
códigos y reglamentos reguladores. Si todas las
instrucciones no son observadas, se puede ocurrir severos
lesiones o daños materiales. La agencia calificada que
hace el trabajo asuma la responsabilidad para la
conversión.
Si la conversión apropiada no esta
observada, se puede ocurrir severos lesiones o daños
materiales.
Importante: Retire todos los artículos de embalaje y
folletos de la cocina antes de realizar las conexiones de gas
y eléctricas a la cocina.

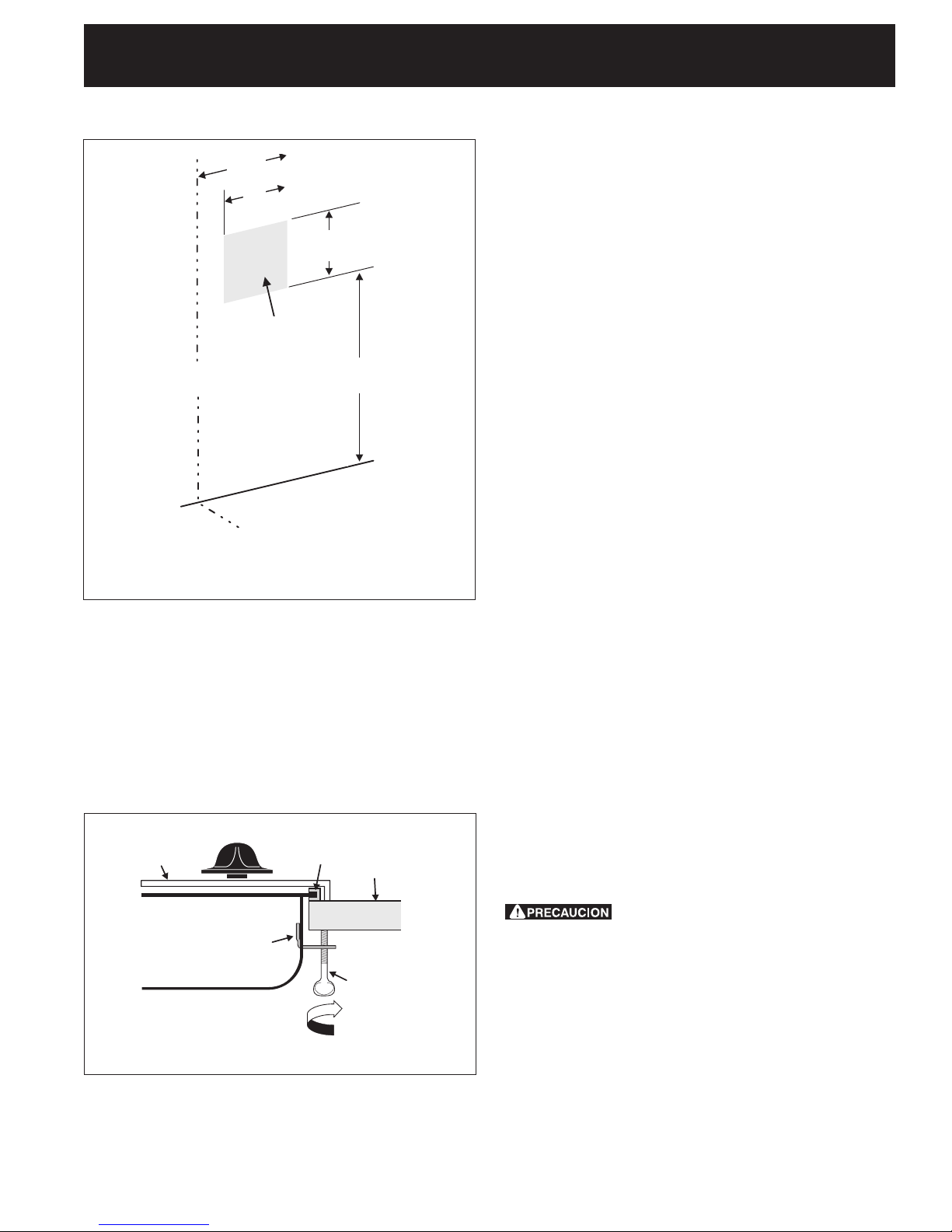

Ubicación de la toma de corriente de la pared
Figura 5
Instalación de la plancha de coccinar
1. Examine visualmente la plancha de cocinar para saber
si hay daño.
2. Fije el la plancha de cocinar en el recorte del
mostrador.
Información para sujetar el aparato
Una vez que el aparato está instalado en la apertura del
mostrador, se tiene que sujetar como se indica.
Recommended area for
120V grounded outlet
on rear wall.
NOTE: If an outlet
is not available,
have one installed by
a qualified technician.
C
L
C
L
OF UNIT
OF UNIT
12"
8"
10"
22“
Ärea recomendada la toma de
corriente a tierra de 120V en
la pared posterior.
DEL APARATO
DEL APARATO
NOTA: Si no existe una toma
de corriente, contacte a un
electricista calificado para
realizar la instalación.
Figura 6
Plancha
de cocinar
Junta de
estanqueidad
Mostrador
Consola de
escuadra
Tornillo de
orejas

INSTRUCCIONES DE INSTALACION PARA PLANCHA DE COCINAR A GAS
(Para modelos de 30 & 36 pulgadas)
16
El tubo de suministro de gas debreriá incluir una válvula de
cierre certificada. Esta válvula deberiá estar ubicada en la
misma habitacióln de la plancha de coninar y deberiá estar
en un lugar que permita una abertura y cierre fáciles. No
bloquee las entradas de la válvula de cierre. La válvula
sirve para abrir o cerrar el paso del gas al artefacto.
Instalación del regulador de presión
Instale el regulador de presión con la flecha del regulador
apuntando hacia la unidad en una posición que permita
alcanzar la tapa de entrada.
No ajuste demasiado la conexión. El
regular está fundida a presión. Al ajustar demasiado se
puede romper el regulador causando una fuga de gas y
un posible incendio o explosión.
Monte el conector flexible del tubo del suministro de gas
al regulador de presión en funcionamiento:
1. válvula de cierre manual
2. boquilla de 1/2" (1.3 cm)
3. adaptor de 1/2" (1.3 cm)
4. conector flexible
5. adaptator de 1/2" (1.3 cm)
6. boquilla de 1/2" (1.3 cm)
7. regulador de presión.
Utilice un compuesto de tubo articulado para uso de gas
natural y propano para sellar todas las conexiones de gas.
Si se utilizan conectores flexibles, asegúrese que los
conectores no están torcidos.
Todas las conexiones deben ajustarse con
una llave de tuerca
Figura 7
Unión
FLUJO DEL GAS
Valvula de
cierre
manual
Regulator
de presión
Abierto
(On)
Apagado
(Off)
Conector
flexible Tapa de
entrada
Boquilla Boquilla
Unión
Figura 8
Válvula de cierre -
Abierta
A
l artefacto Ala lineadegas
Abra la válvula de cierre en el tubo de suministro de gas.
Espere unos minutos para que el gas pase a través del
tubo de gas.
Verifique si hay fugas. Luego de conectar la cocina al
gas, verifique el sistema con un manómetro. Si no cuenta
con éste instrumento, dé la vuelta al suministro de gas de
la cocina y utilice un detector de fugas líquidas (o agua y
jabón) en todas las articulaciones y conexiones para
verificar si existen fugas.
No use ningún tipo de llama para
verificar si hay fugas de gas. Verifique si hay fugas con
una llama puede occasionar incendio o explosión.
Ajuste todas las conexiones en caso que sea necesario,
para evitar fugas de gas en la cocina o en el tubo de
sumininistro de gas.
Verifique la alineación de las válvulas luego de
conectar la plancha de cocinar al suministro de gas para
asegurar que no se ha movido la válvula del múltiple de la
plancha de cocinar.
Desconecte la cocina y su válvula de cierre individual
del sistema de tubería del suministro de gas durante
cualquier ensayo de presión del sistema en ensayos de
presión superiores a 1/2 psig (3.5 kPa o 14" colomna de
agua).
Aparte la cocina del sistema de tubería del suministro
de gas cierrando su válvula de cierre individual manual,
durante cualquier ensayo de presión del systema de
suministro de gas en ensayos iguales o inferiores a 1/2 psig
(3.5 kPa o 14" colomna de agua).

INSTRUCCIONES DE INSTALACION PARA PLANCHA DE COCINAR A GAS
(Para modelos de 30 & 36 pulgadas)
17
Verifique la operación
Refiera al Manual del Usuario que viene con la plancha de
cocinar para las instrucciones de funcionamiento y el
mantenimiento y la limpieza de su plancha de cocinar.
No toque a los quemadores. Pueden estar suficientemente
calientes par causar quemaduras.
1. Instalación de las tapas de quemadores
Esta plancha de cocinar está equipada con quemadores
sellados como se muestra (Figura 10)
Requerimientos eléctricos:
Un circuito derivado conectado correctamente a tierra de
120 voltios, 60 Herz protegido por un interruptor
automático de 15 amp o un fusible de retardo. No utilice
un cable flexible de extensión en esta plancha de
cocinar.
Instrucciones para la puesta a tierra
IMPORTANTE Por favor, lea atentamente.
Como medida de seguridad personal, esté artefacto
debe conectarse a tierra correctamente.
El cable de encendido de este artefacto incluye un
enchufe de tres patas (a tierra) que calza con un enchufe
de pared de tres patas de conexión a tierra (ver Figura 9)
para disminuir la posibilidad de peligro de choques
eléctricos desde el artefacto.
Un electricista calificado debe verificar el enchufe de pared
y el circuito para asegurar que el enchufe está conectado a
tierra correctamente.
Figura 9
En caso de encontrarse con un enchufe de pared de dos
patas, es la personal responsibilidad y la obligación del
consumidor reemplazarlo por el enchufe de pared a tierra
de tres patas correspondiente.
No debe, bajo ninguna circunstancia cortar o retirar la
tercera pata (tierra) del cable de encendido
Desconecte el cable del suministro
eléctrico del enchufe de pared antes de reparar la
plancha de cocinar.
Figura 10
Tapa del
quemadore
Base del
quemadore Abertura
del gas
Electrodo
A. Desembale las tapas de los quemadores y las bases.
B. Coloque las basas de quemador sobre cada tubo de
abertura de gas.
C. Asegúrese que el quemador está correctamente
alineado y nivelado. Coloque cada tapa del
quemador debajo de cada base del quemador.
NOTA: No es necesario realizar ajustes en los quemadores
de esta plancha de cocinar.
2. Abre el suministro eléctrico y la válvula de cierre
principal del gas.
Anillo de
localización
Anillo del
quemadore

INSTRUCCIONES DE INSTALACION PARA PLANCHA DE COCINAR A GAS
(Para modelos de 30 & 36 pulgadas)
18
3. Verifique los dispositivos de encendido
La manipulación de los dispositivos de encendido
eléctrico debería verificarse tras haber revisado
detenidamente la plancha de cocinar y los conectores
del tubo del suministro de fugas y tras haber conectado
la plancha de cocinar al suministro eléctrico.
Para operar en la superficie del quemador:
A. Presione y gire la perilla de control hasta LITE. Se
escuchará a un pequeño ruido. Éste es el ruido
producido por el dispositivo de encendido eléctrico
cuando enciende el quemador.
B. Una vez que el quemador está encendido, gire
hasta obtener el tamaño de la llama deseada. No
es necesario ajustar los controles en una marca
determinada. Use las marcas como guía y ajuste la
llama según se desea.
4. Verifique el ajuste “LO” O “SIMMER” de las
válvulas de superficie de quemador (ver Figura 11)
Presione y gire el botón de control al ajuste “LO” (o
“SIMMER”).El ajuste “LO” de cada quemador ha sido
creado en la fábrica para fijarse al menor ajuste
disponible para entregar un reencendido confiable del
quemador. Si no queda encendido en el ajuste “LO”,
verifique el ajuste “LO” como se muestra a
continuación.
A. Deje que la cocina se enfríe a temperatura
ambiente.
B. Enciende todos los quemadores girando cada botón
de control hasta LITE para encender los quemadores
y fijarlos en “HI”.
C. Gire rápidamente el quemador hasta LOWEST
POSITION.
D. Si el quemador se apaga, reajuste la válvula como
se muestra a continuación:
Retire el botón de control del quemador, inserte un
destornillador de cuchillo delgado en el vástago del
agujero de la válvula y encaje el tornillo ranurado. El
tamaño de la llama se puede aumentar o disminuir
girando el tornillo. Gradue la llama hasta que se
pueda girar rápidamente hacia abajo desde HI hasta
LOWEST POSITION sin apagar la llama. La llama
debería ser lo más baja posible y estable sin
apagarse.
E. Si se desea ajustar otro quemador, repita los pasos
de A a D descritos hasta que los quemadores
funcionen correctamente.
Figura 11
Cuando se han realizado todos los sistemas
de conexi ón
Asegúrese que todos los controlos están en la posición de
OFF (apagado).
Asegúrese que el flujo de combusti ón y ventilación de aire
de la cocina no están obstruidos
Modelo y ubicación del número de serie
La placa de número de serie está ubicada en el lado de
abajo de la caja de quemadores.
Asegúrese de incluir el modelo, número de serie y el
número o letra del lote que se encuentran en la placa, en
todo pedido de partes o solicitud de información acerca de
su plancha de cocinar.
La placa de número de serie también indica las
especificaciones de los quemadores, el tipo de combustible
y la presión para la cual fué ajustada la plancha de cocinar
en la fábrica.
Antes de llamar al servicio
Lea la sección Lista de Control de Averías en su Manual
del Usuario. Esto le podrá ahorrar tiempo y gastos. Esta
lista incluye ocurrencias comunes que no son el resultado
de defectos de materiales o fabricación de este
artefacto.
Lea la garantía y la información sobre el servicio en su
Manual del Usuario para obtener el número de teléfono
y la dirreción del servicio. Por favor llame o escriba si
tiene preguntas acerca de su estufa o necesita
repuestos.
El hueco del
vástago de la
válvula

INSTRUCTIONS D'INSTALLATION POUR PLAQUE DE CUISSON À GAZ
(Modèle pouvant être combiné à un four encastré électrique installé sous le comptoir)
19
Gas Cooktop
Cutout Dimensions
Gas Cooktop
Dimensions
2½”
(6.4 cm)
2½”
(6.4 cm)
G
30”
(76.2 cm)
Min. *
H
AB
C
D
E
F
UN INSTALLATEUR QUALIFIÉ DOIT EFFECTUER L'INSTALLATION ET LE SERVICE
IMPORTANT: CONSERVEZ CES INSTRUCTIONS POUR LES INSPECTEURS LOCAUX.
LISEZ CES INSTRUCTIONS ET CONSERVEZ-LES POUR RÉFÉRENCES ULTÉRIEURES.
Toutes les dimensions sont en pouces (cm).
La dimension H est le dégagement requis sous la plaque de cuisson pour le raccordement au gaz.
NOTE: Le schéma de câblage de la plaque de cuisson est inclus à la fin de ce feuillet.
Imprimé aux États-Unis
P/N 318201464 (0607) Rev. C
English – pages 1-8
Español – pages 9-18
Français – pages 19-26
Schémas de câblage - pages 27-28
Figure 1
Si les instructions de ce manuel ne sont pas suivies à la lettre, il pourrait en résulter un
incendie ou une explosion susceptible de causer des dommages matériels, des blessures ou même la mort.
POUR VOTRE SÉCURITÉ:
— N’entreposez et n’utilisez pas d’essence ou d’autres produits inflammables à proximité de
cet appareil ou de tout autre appareil.
— QUE FAIRE SI VOUS DÉCELEZ UNE ODEUR DE GAZ:
• Ne tentez d’allumer aucun appareil.
• N’actionnez aucun interrupteur électrique; n’utilisez aucun appareil téléphonique de l’édifice.
• Communiquez immédiatement avec votre fournisseur de gaz en vous servant du téléphone
d’un voisin. Suivez les instructions que le fournisseur vous donnera.
• S’il vous est impossible de rejoindre votre distributeur de gaz, communiquez avec le service
d’incendie.
— L’installation et l’entretien doivent être effectués par un installateur qualifié, un service
d’entretien ou de réparation accrédité ou le distributeur de gaz.
Dimensions de la
plaque de cuisson
Dimensions de découpage
pour la plaque de cuisson
DIMENSIONS DE LA PLAQUE DE CUISSON
MODÈLES A. LARGEUR B. PROFONDEUR C. HAUTEUR D. LARGEUR DU BOÎTIER E. PROFONDEUR DU BOÎTIER
Modèles 30" 30 (76.2) 21¾ (55.2) 4¼ (10.8) 27 (68.6) 19 (48.3)
Modèles 36" 36 (91.4) 21¾ (55.2) 4¼ (10.8) 33¼ (84.5) 19 (48.3)
DIMENSIONS DE DÉCOUPAGE
F. LARGEUR G. PROFONDEUR H. HAUTEUR SOUS
MODÈLES MINIMUM MAXIMUM MINIMUM MAXIMUM LA PLAQUE DE CUISSON
Modèles 30" 27¼ (69.2) 28½ (72.4) 19
1
/
8
(48.6) 19¾ (50.2) 8 (20.3)
Modèles 36" 33
7
/
8
(86.1) 34¼ (87) 19
1
/
8
(48.6) 19¾ (50.2) 8 (20.3)

INSTRUCTIONS D'INSTALLATION POUR PLAQUE DE CUISSON À GAZ
(Modèle pouvant être combiné à un four encastré électrique installé sous le comptoir)
20
Notes importantes à l’Installateur
1. Lisez toutes les instructions contenues dans ce feuillet
avant d’installer la cuisinière.
2. Enlevez tout le matériel d’emballage avant de connec-
ter l’alimentation de gaz à la plaque de cuisson.
3. Respectez tous les codes et règlements applicables.
4. N’oubliez pas de laisser ces instructions au consomma-
teur.
5. Note: Pour l'utilisation à plus de 2000 pieds d'élévation
au dessus du niveau de la mer, la puissance de l'appa-
reil devrait être réduite de 4% pour chaque 1000 pieds
additionnel.
Note importante au consommateur
Conservez ces instructions avec le guide de l’utilisateur
pour référence ultérieure.
INSTRUCTIONS DE SÉCURITÉ
IMPORTANTES
Cet appareil doit être installé conformément aux
règlements locaux, ou en l'absence de règlements, au
code National de Gaz ANSI Z223.1/NFPA 54 aux Etats-
Unis, ou aux normes CAN/ACG-B149 et CAN/
ACG-B149.2 au Canada.
• L’installation d’appareils conçus pour les maisons
(mobiles) doit se conformer aux normes de la
Manufactured Home Construction and Safety
Standard, titre 24CFR, partie 3280 (antérieurement
Federal Standard for Mobile Home Construction and
Safety, titre 24, HUD (partie 280)) ou en l'absence de
normes, aux normes de la Manufactured Home
Installation 1982 (Manufactured Home Sites,
Communities and Setups), ANSI/NCSBCS A225.1 ou
aux codes locaux.
La conception de cette plaque de cuisson a été
approuvée par American Gas Association (A.G.A.). Il
faut prendre certaines précautions d’usage lors de
l’utilisation de tout appareil fonctionnant au gaz naturel
ou produisant de la chaleur. Vous trouverez celles-ci
dans votre Guide d’utilisateur, lisez-les avec attention.
•Assurez-vous que votre appareil est correctement
installé et mis à la terre par un installateur ou un
technicien d’entretien qualifié.
•Le circuit électrique de cette plaque de cuisson
doit être mis à la terre conformément aux
règlements locaux, ou en l'absence de règlements, au
code national de l'électricité ANSI/NFPA no. 70-
dernière édition aux Etats-Unis ou à la norme
canadienne d’électricité, ACNOR C22.1, partie 1, au
canada.
•Lors d'une panne de courant électrique, les
brûleurs de surface peuvent être allumés
manuellement; placez une allumette allumée près
de la tête du brûleur et tournez lentement le
bouton de commande de surface à la position
LITE. Redoublez de prudence si vous allumez un
brûleur de surface manuellement.
•N’entreposez pas d’objets susceptibles
d’intéresser les enfants dans les armoires situées
au-dessus de la cuisinière. Ils risquent de se brûler
sérieusement s’ils tentent de grimper sur l’appareil.
•Évitez de placer des armoires de rangement
au-dessus des brûleurs afin d’éliminer les gestes
inutiles au-dessus de ceux-ci.
•Réglez la flamme du brûleur pour qu’elle ne
dépasse pas le bord de l’ustensile utilisé pour la
cuisson. Une flamme excessive est dangereuse.
•N’utilisez jamais votre appareil pour réchauffer
ou chauffer la pièce. L’utilisation prolongée de la
plaque de cuisson sans une ventilation adéquate peut
s’avérer dangereuse.
•Ne gardez pas de produits combustibles,
d’essence et d’autres produits inflammables à
proximité de cet appareil ou de tout autre
appareil. Il pourrait en résulter des explosions ou un
incendie.
Il faut couper l'alimentation
électrique durant le branchement. À défaut de ce
faire il peut en résulter des blessures graves ou la
mort.
