Frigidaire FGEF308TNFB User manual

iNSTALLATiON AND SERVICE MUST BE PERFORMED BY A QUALiFiED
iNSTALLER, iMPORTANT: SAVE FOR LOCAL ELECTRICAL iNSPECTOR'S
;E. READ AND SAVE THESE iNSTRUCTiONS FOR FUTURE REFERENCE.
FORYOUR SAFETY: Do not store or use gasoline or other
United States flammable vapors and liquids in the vicinity of this or any other appliance.
1. Clearances and Dimensions
a. Provide adequate clearances between the range and adjacent combustible surfaces.
b. LocationiCheck location where the range will be installed. Check for proper electrical supply and the stability of floor.
c. Dimensions that are shown must be used. Given dimensions provide minimum clearance. Contact surface must
be solid and level.
FRONT CABINET INSTALLATION SIDE
VII ViEW
Minimumto 1"
wall on either
sideof range
above36" height.
_ 30"
30 f_
Minimum*
t Minimumt0
| 18" cabinetson
/ either side
_. of range.
1_13"-_
Maximumdepth
for cabinets _;I
ab0ve!ange!op:_1
25"
0" clearance bel0w cooking top and at rear of range.
30" minimum clearance between the top of the cooking surface
and the bottom of an unprotected wood or metal cabinet; or 24 "
minimum when bottom of wood or metal cabinet is protected by not
less than 1A"flame retardant millboard covered with not less than
no. 28 MSG sheet steel, 0.015" stainless steel, 0.024" aluminum
or 0.020" copper. The minimum clearance is 0" for the rear of the
range. Follow all dimension requirements provided above to prevent
property damage, potential fire hazard, and incorrect countertop
and cabinet cuts.
Avoid locating cabinet storage space above the surface units
to eliminate the possibility of cabinets catching on fire, or
personal burns from reaching for the cabinets over the heated
units, if cabinet storage is to be provided, risk can be reduced by
installing a range hood that projects horizontally a minimum of
5" beyond the bottom of the cabinets.
Important Notes to the Installer
1. Read all instructions contained in these installation instructions
before installing the appliance.
2. Remove all packing material before connecting the electrical
supply to the appliance.
3. Observe all governing codes and ordinances.
4. Be sure to leave these instructions with the consumer.
Important Note to the Consumer
Keep these instructions with your Use and Care Guide for future reference,
Printed in Canada
BACK
VIEW
locationare maximum.
Cubed area shows
Terminal " where the electrical
Block _ outlet must be
Location _i installed for the
_L,_'_-_,_ range to be flush to
9' _. _ , the wall.
318201737 (1201) Rev. A

2. Tools You Will Need
For leveling legs and Anti-Tip Bracket: _-_j_4_._,,
* Adjustable wrench or channel lock pliers ............._-;:_/'<'
5/16" Nutdriver or Flat Head Screwdriver _:
Electric Drill & 1/8" Diameter
Drill Bit (Masonry Drill Bit if
installing in concrete)
* Level & Measuring Tape
A. Locate the Bracket Using the Template-
Locate the bracket position (right or left side) by placing
the template symmetrically to the center of the final
range position. Mark the location of the screw holes,
shown on template.
For electrical supply connection:
1/4" & 3/8" Socket driver or Nutdriver
Additional Materials You Will Need:
Power Supply Cord or
Copper Electrical Wiring & Metal
Conduit (for hard wiring) Figure 1
3. Anti-tip Bracket Installation Instructions
Important Safety Warning
To reduce the risk of tipping of the range, the range must
be secured to the floor by the properly installed anti-tip
bracket and screws packed with the range. Failure to
install the anti-tip bracket will allow the range to tip over
if excessive weight is placed on an open door or if child
climbs upon it. Serious injury might result from spilled hot
liquids or from the range itself.
If range is ever moved to a different location, the anti-
tip brackets must also be moved and installed with the
range.
B. Drill Pilot Holes and Fasten Bracket - Drill
a 1/8" pilot hole where screws are to be located. If
bracket is to be mounted to the wall, drill pilot hole at
an approximate 20 ° downward angle. If bracket is to be
mounted to masonry or ceramic floors, drill a 3/16" pilot
hole 1-3/4" deep. The screws provided may be used in
wood or concrete material. Use a 5/16" nut-driver or flat
head screwdriver to secure the bracket in place.
FASTEN BRACKET (WALL OR FLOOR MOUNTING)
--*1 F=-1-1/4" Max.
Leveling leg --
mount
Instructions are provided for installation in wood or
cement floor. When fastening to floor, be sure that
screws do not penetrate electrical wiring or plumbing.
®
Tip Over Hazard
A child or adult can tip the range
and be killed.
Verify the anti-tip device has
been installed to floor or wall.
,, Ensure the anti-tip device is re-engaged to floor
or wall when the range is moved.
,, Do not operate the range without the anti-tip
device in place and engaged.
,, Failure to follow these instructions can result in
death or serious burns to children and adults.
FASTEN BRACKET (FLOOR MOUNTINGONLY)
-"*1 I.,=-_ore than
"".... 1=1/4"
Leveling leg-
Figure 2
2

C. Level and position the rang_e_-Slide range
to its final position. Insert the range leveling leg in the
anti-tip bracket. Visually verify if the anti-tip bracket is
engaged. Lower the range by adjusting the 4 leveling
legs alternatively until the range is level. Check ifthe
range is level by placing a spirit level on the oven rack.
Take 2 readings with the spirit level placed diagonally;
take a reading in one direction and then in the other
direction. Level the range if necessary by adjusting the
leveling legs.
Range __..._.
Leveling.. )_o_I1_1 Anti=Tip
Leg N _ "J._
__ Bracket
To check if the anti-tip bracket is installed
properly, use both arms and grasp the rear edge
of range back. Carefully attempt to tilt range
forward. When properly installed, the range
should not tilt forward.
Range
Figure 3
4. Serial Plate Information
A.
B.
C.
The serial plate is
located as shown.
See the serial plate
for the following
information:
Model, lot and serial
number of range.
Kilowatt rating (power
requirements).
Voltage ratings.
Figure 4
(Raise.
Figure 5
Figure 6

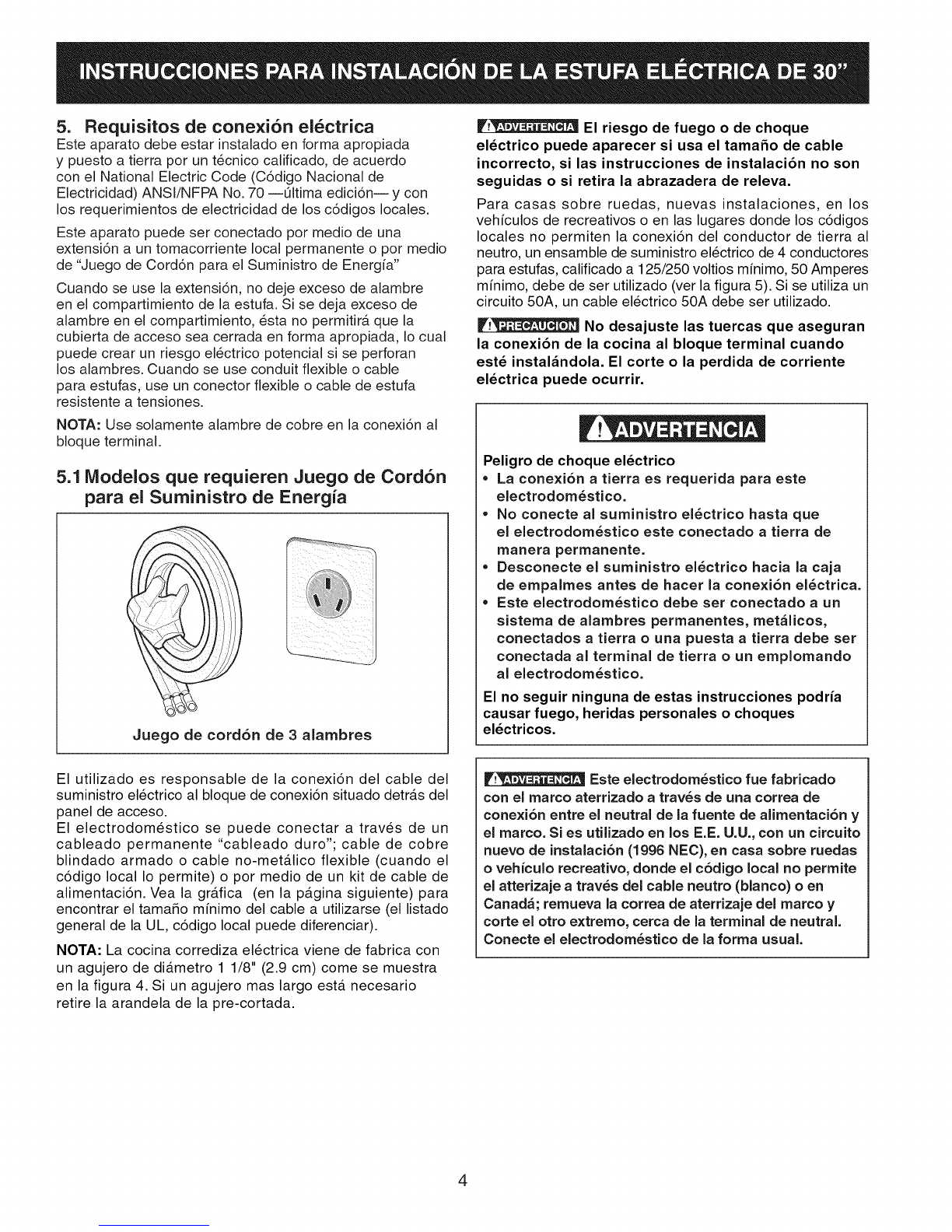

5. Electrical Connection Requirements
This appliance must be properly installed and
grounded by a qualified technician in accordance with
the National Electrical Code ANSl/NFPA No. 70--latest
edition--and local electrical code requirements.
This appliance may be connected by means of
permanent "Hard Wiring" or "Power Supply Cord Kit."
When hard wiring, do not leave excess wire in range
compartment. Excess wire in the range compartment
may not allow the access cover to be replaced
properly, and could create a potential electrical hazard
if wires become pinched. When using flexible conduit
or range cable, use flex connector or range cable strain
relief.
NOTE: Only use copper wire in connection to terminal
block.
5.1 Models Requiring Power Supply Cord Kit
U.S.STYLE
3=Wire Cord Kit
The user is responsible for connecting the power supply cord
to the connection block located behind the back panel access
Cove r.
This appliance may be connected by means of permanent
"hard wiring"; flexible armored or nonmetallic shielded copper
cable (when local code allow it) or by means of a power
supply cord kit.
NOTE: Electric Slide-in Range is shipped from factory with 1
1/8" (2.9 cm) dia. hole as shown on figure 4. If a larger hole is
required, punch out the knockout.
Risk of fire or electrical shock exists if
an incorrect size range cord kit is used, the Installation
Instructions are not followed, or the strain relief bracket
is discarded.
For mobile homes, new installations or recreational vehicles,
use only a power supply kit designed for a range at
125V/250V 50A recommended (minimum 40A). Cord must
have either 3 (when local code permits grounding through
neutral) or 4 conductors. Terminal on end of wires must be
either closed loop or open spade lug with upturned ends.
Cord must have strain-relief clamp. If a 50A circuit is used, a
50A power cord must be used.
Do not loosen the nuts which secure the
factory=installed range wiring to terminal block while
connecting range. Electrical failure or loss of electrical
connection may occur.
Electrical Shock Hazard
•Electrical ground is required on this appliance.
•Do not connect to the electrical supply until
appliance is permanently grounded.
•Disconnect power to the circuit breaker or fuse
box before making the electrical connection.
• This appliance must be connected to a grounded,
metallic, permanent wiring system, or a grounding
connector should be connected to the grounding
terminal or wire lead on the appliance.
Failure to do any of the above could result in a fire,
personal injury or electrical shock.
This appliance is manufactured with
the frame grounded by connection of a grounding
strap between the neutral power supply terminal and
the frame. If used in USA, in anew branch circuit
installation (1996 NEC), mobile home or recreational
vehicule, where local code do not permit grounding
through neutral (white) wire or in Canada; remove the
grounding strap from the frame and cut the other end,
near the neutral terminal. Connect the appliance in
usual manner.
4

Three Conductor Wire Connection to
Range
If local codes permit connection of the frame grounding
conductor to the neutral wire of the copper power supply cord
(see Figure 6):
1. Remove the screws from the access plate at the lower
right end of the rear cover to expose range terminal
connection block.
2. Using the nuts supplied in the literature package,
connect the neutral of the copper power supply cord to
the center silver-colored terminal of the terminal block,
and connect the other wires to the outer terminals. Match
wires and terminals by color (red wires connected to the
right terminal, black wires connected to the left terminal)
(see figure 6).
3. Replace the terminal cover and replace the screws.
Silver Colored Terminal
Red Wire
Four Conductor Wire Connection to Range
Where local codes does NOT permit connection of the frame
grounding conductor to the neutral wire of the copper power
supply cord (see Figure 7):
1. Remove the screws from the access plate at the lower
right end of the rear cover to expose range terminal
connection block.
2. Remove the grounding strap from the terminal block and
from the appliance frame.
3. Using the nuts supplied with the literature package,
connect the ground wire (green) of the copper power
supply cord to the frame of the appliance with the ground
screw, using the hole in the frame where the ground
strap was removed (see Figure 7).
4. Connect the neutral of the copper power supply cord to
the center silver-colored terminal of the terminal block,
and connect the other wires to the outer terminals. Match
wires and terminals by color (red wires connected to the
right terminal, black wires connected to the left terminal).
5. Replace the terminal cover and replace the screws.
Terminal Block Silver Colored Terminal
Terminal
Block
Red
Wire
Black
Wire
A User Supplied
Strain-relief Must
Be Installed at This
Location. To 240 V
Receptacle
Figure 6
1 1/8" (2.9 cm) Dia.
Direct Connection
Hole. Punch Out
Knockout for 1 3/8"
(3.5 cm) Dia. Cord
Kit Hole.
1 1/8" (2.9cm)
Dia.
Connection
Hole. Punch
Out Knockout
13/8" (3.5cm)
Dia. Cord Kit
Hole.
A User SupF
Strain-relief Must
Be Installed at
This Location To 240 V Receptacle
NOTE: Be sure to remove the
supplied grounding strap.
Figure 7

Direct Electrical Connection to the Circuit
Breaker, Fuse Box or Junction Box
If the appliance is connected directly to the circuit breaker,
fuse box or junction box, use flexible, armored or nonmetallic
sheathed copper cable (with grounding wire). Supply a U.L.
listed strain-relief at each end of the cable. At the appliance
end, the cable goes through the Direct Connection Hole (see
Figure 7) on the Cord Mounting Plate. Wire sizes (copper
wire only) and connections must conform to the rating of the
appliance.
Where local codes permit connecting the appliance-
grounding conductor to the neutral (white) wire (see
Figure 8):
1. Be sure that no power is supplied on the cable from
residence.
2. Follow instructions on previous page for Four Conductor
Wire Connection to Range (Fig. 7).
3. In the circuit breaker, fuse box or junction box (Fig. 8):
a) Connect the green (or bare copper) wire, the white
appliance cable wire, and the neutral (white) wire
together.
b) Connect the 2 black wires together.
c) Connect the 2 red wires together.
Cable from Residence
Neutral ""--"?
(white) Wire ._ ,---- Black
Rerdes_Red '::::_--_ ! _Wires-
--__ 1 _--'- Junction
Box
White Wire
Green U.h-listed Conduit
(or Bare Copper) : Connector (or CSA
Wire Cable from listed)
Appliance
NOTE: Be sure to remove the
supplied grounding strap.
Figure 8
3=Wire (Grounded Neutral) Electrical System
(Example: Junction Box)
Where local codes DO NOT permit connecting the
appliance=grounding conductor to the neutral (white)
wire, or if connecting to 4=wire electrical system (see
Figure 9):
1. Be sure that no power is supplied on the cable from
residence.
2. Follow instructions on previous page for Four Conductor
Wire Connection to Range (Fig. 7).
3. In the circuit breaker, fuse box or junction box (Fig. 9):
a) Connect the white appliance cable wire to the neutral
(white) wire.
b) Connect the 2 black wires together.
c) Connect the 2 red wires together.
d) Connect the green (or bare copper) grounding wire to
the grounding wire of the circuit breaker, fuse box or
junction box.
Cable from Residence
Green (or Bare
Copper) Wire
Red_, [[_ ]-"_,
Green (or Bare tL[_i( "_
Copper) Wire _
hite Wire
Black
_ Wires 1
_ White Wire
Junction _U.L.-listed Conduit
Box ..... Connector (or CSA
Cable from listed)
Appliance
NOTE: Be sure to remove the
supplied grounding strap. _"
Figure 9 - 4=Wire Electrical System
(Example: Junction Box)
7. Checking Operation
Refer to the Use and Care Guide for operation.
_Do not touch cooktop glass or elements.
They may be hot enough to burn you.
Before You Call for Service
Read the Before You Call for Service Checklist and
operating instructions in your Use and Care Guide.
It may save you time and expense. The list includes
common occurrences that are not the result of
defective workmanship or materials in this appliance.
6

LA INSTALACiONY EL SERVICIO DEBEN SER EFECTUADOS POR UN INSTALADOR
CALIFICADO. IMPORTANTE: GUARDE ESTAS INSTRUCCIONES PARA USO DEL
iNSPECTOR LOCAL DE ELECTRICIDAD. LEAY GUARDE ESTAS INSTRUCCIONES
PARA REFERENCIA FUTURA.
PARA SU SEGURIDAD: No almacene ni utilice gasolina u otros vapores
EstadosUnidos y liquidos inflamables en la proximidad de este o de cualquier otro artefacto.
1. Espacios ydimensiones:
a. Proporcione espacios adecuados entre la estufa y las superficies combustibles adyacentes.
b. Ubicaci6n--Examine el lugar en el cual va a ser instalada la estufa. Determine la existencia de suministro electrico adecuado
y la estabilidad del piso.
c. Se deben usar las medidas indicadas. Las dimensiones indicadas proporcionan espacio minimo. La superficie de contacto
debe ser s61iday estar a nivel.
VISTA TYPICAL CABINET iNSTALLATION VISTA
FRONTAL LADO
., 3o"÷
Minimum*t Minimo a los I_F13" _
Mfnimo a la 1"-_" _F gabinetes MAxima distanciapared a cada lado de 18" sobre cada entre los gabinetes_
la cocina o la cocina ; lado de la y la parte superior _i
a 36" de alto. _ .............._ es!ufa: .....................de !a coc!na ....................
il
__n to andat reardran e.
t
30"
* Un minimo de 30" de espacio entre la parte superior de la
superficie para estufa y el fondo no protegido de un gabinete de
metal o madera; o un minimo de 24" cuando el fondo de metal
o madera del gabinete esta protegido por no menos de _A"de
material retb.rdente, con una hoja de acero de no menos MSG
No.28, 0.015" de acero inoxidable, 0.024" de aluminio o 0.020" de
cobre. 0" es el espacio minimo para la parte trasera de la estufa.
Siga todos los requerimientos de medidas antes proporcionados
para evitar dafios a la propiedad: peligro de encendidos potenciales
o superficies y cortes de gabinetes que sean incorrectos.
Para elimir=ar el riesgo de quemaduras o ir=cer=dio
cuar=do trate de alcar=zar objetos pot sobre ur=idades de
superficie caler=tadas, debe evitarse que los gabir=etes para
almacer=amier=to ester= Iocalizados er=cima de la superficie de la
estufa. Si exister= gabir=etes de almacer=amier=to, el riesgo puede
set reducido ir=stalar=dour=acampar=a de estufa que se proyecte
er=forma horizor=tal a ur=a distar=cia minima de 5" mas all_ del
for=do de los gabir=etes.
Notas importantes para el instalador
1. Lea todas las instrucciones contenidas en este manual antes de
instalar la estufa.
2. Saque todo el material usado en el embalaje de la estufa antes
de conectar el suministro electrico a la estufa.
3. Observe todos los c6digos y reglamentos pertinentes.
4. Deje estas instrucciones con el consumidor.
Impreso en Canada
VISTA
POSTERIOR
........:-_ _ _ _ , Todas las dimensiones "_
':'_ i i ........._'_°:'_ i para la ubncaclon del
|__, " :7' -- _-_°-_;tomacorriente el_ctrico
|_ _ ::fsonm_,,imas...... '
i' | _ El ar_a del cubo muestra
t | Ubicaci6n ' donde se debe instalar
I ! del bloque _ eltomacorriente
I _ terminal _ _ el_ctrico para
/'_| _ -'_'_i instalaci6n aras de la
I °
1"'J
Nota importante al consurnidor
Conserve estas instrucciones y el Manual del
usuario para referencia futura.
318201737 (1201) Rev. A

2. Herramientas que va a necesitar
Para patas de nivelaci6n y montura anti=vueico:
= Llave ajustable o alicates
o Llave para apretar tuercas de 5/16" o un
destornillador de cabeza plana
• Taladro electrico y una broca de
1/8" (broca de taladro de hormig6n
de 5/32" si se instala sobre
hormig6n)
o Nivel & Cinta de medici6n
Para la conexi6n del suministro el_ctrico:
o Llave de boca tubular o Ilave para
tuercas de 1/4"y 3/8"
Materiales adicionaies necesarios _
o Cord6n electrico o
o Alambre electrico de cobre y conducto
metMico (para alambrado permanente)
3. Instrucci6n para la instalaci6n del
braquete anti-basculante
Nora importante de seguridad
Para reducir el riesgo de inclinaci6n de la cocina, esta
debe set asegurada hacia el piso con las fijaciones de
anti-inclinaci6n y los tornillos que vienen con la cocina.
Si no instala las fijaciones, corre el riesgo que su cocina
pueda inclinarse si pone demasiado peso sobre la
puerta abierta o si un ni_o sube sobre esta. Esto podrfa
ocasionar graves lesiones causadas por derrames de
I[quidos calientes o por la propria cocina.
Si la cocina es trasladada a otro lugar, las fijaciones de
anti-inclinaci6n deben tambien set trasladadas y instala-
das con la cocina.
Las instrucciones provistas sirven para instalaci6n en
suelo de madera o concreto. AI fijar los tornillos al suelo,
asegurase que no atraviesen la instalaci6n electrica o de
fontanerfa.
Riesgo de volcamiento
o Un niho o adulto puede volcar la
estufa y acabar muerto.
Verifique que se haya instalado
el dispositivo antivuelco en el
piso o en la pared.
Asegurese de que el dispositivo antivuelco se
haya reacoplado cuando mueva la estufa sobre
el piso o a la pared.
No utilice la estufa sin el dispositivo antivuelco
instalado y acoplado.
Si no se siguen estas instrucciones, se puede
provocar la muerte o quemaduras graves en
nihos y adultos.
A. Localice la fijaci6n usando el papel modelo -
Localice la posici6n de la fijaci6n colocando la plantilla
simetricamente a la I[nea central de la apertura. El
soporte antivuelco puede instalarse en el lado izquierdo
o derecho en la parte posterior de la estufa. Marque la
ubicaci6n de los agujeros de tornillos come se muestra
en el papel.
Figura 1
B. Perforaci6n de agujeros piloto y montura
de sujeci6n - Perfore un agujero piloto de 1/8" en
el lugar en el que se vayan a instalar los tornillos. Si
la montura se va a instalar a en la pared, practique
un agujero piloto con una inclinaci6n aproximada de
20° hacia abajo. Si la montura se va a instalar sobre
hormig6n para suelos cerAmicos, practique un agujero
de 3/16" con una profundidad de 1-3/4". Los tornillos que
se suministran pueden utilizarse en hormig6n o madera.
Para fijar la montura en su sitio, utilice un destornillador
de cabeza plana o una Ilave para apretar tuercas de
5/16".
MONTURA DE SUJECION (MONTAJE EN PARED O SUELO)
---* I,_---1-1/4" Max.
Pata de ,,,
niveIaci6n_ _
/7_ _'_ I I_en pared
>j
lU :de I
Montaje Montura antivuelco
en suelo
MONTURA DE SUJECION (S6LOMONTAJEENSUELO)
Pata de -"1 M_s de
.... 1-1/4"
nivelaci6n-- ""
2

C. Nivele la cocina y coloque la cocina en
su lugar. - Deslice la estufa a su lugar. Colocar la
pata niveladora dentro del braquete anti-basculante.
Verifique visualmente que los soportes antivuelco
esten correctamente enganchados (anclados). Nivele la
cocina. Nivele la estufa si es necesario, ajustando las 4
patas niveladoras con una Naveajustable. Para verificar
que la cocina esta nivelada coloque un nivel en las
parrillas interior del homo. Tome mfnimo 2 lecturas con
el nivel, coloque el nivel en diagonal para que la cocina
este nivelada de atrAs hacia adelante, si es necesario
ajuste las patas niveladoras.
Lado de
la estuf;
Figura 3
Tornillo _ ._._..
nivelador \ _1_'_i !'1
de la _
estufa __
Para verificar si la fijaciones de anti-inclinacidn esta.
instalado correctamente, sostenga el borde trasero
de la parte trasera de la estufa usando ambos
brazos. Intente incNnar la estufa hacia adelante con
cuidado. Siesta. instalada correctamente, la estufa
no deberfa inclinarse hacia adelante.
Fijaciones
de anti=
inclinaci6n
=Placa de Identificaci6n
Esta placa de
identificaci6n est&
IocaNzada sobre el
marco y se puede vet
cuando la gaveta est&
abierta. Consulte la
placa de identificaci6n
para obtener la siguiente
informaci6n:
A. NOmeros de
modelo, partida y serie
de la estufa.
B. Tasa de kilovatios
(requerimientos de
energfa.)
C. Tasa de voltaje.
Figura 4
Leveler
Figura 5
3

5. Requisitos de cone×i6n el6ctrica
Este aparato debe estar instalado en forma apropiada
y puesto a tierra pot un t6cnico calificado, de acuerdo
con el National Electric Code (C6digo Nacional de
Electricidad) ANSl/NFPA No. 70 --Oltima edici6n-- y con
los requerimientos de electricidad de los c6digos locales.
Este aparato puede ser conectado por medio de una
extensi6n a un tomacorriente local permanente o por medio
de "Juego de Cord6n para el Suministro de Energia"
Cuando se use la extensJ6n, no deje exceso de alambre
en el compartimiento de la estufa. Si se deja exceso de
alambre en el compartimiento, esta no permitira que la
cubierta de acceso sea cerrada en forma apropiada, Io cual
puede crear un riesgo el6ctrico potencial si se perforan
los alambres. Cuando se use conduit flexible o cable
para estufas, use un conector flexible o cable de estufa
resistente a tensiones.
NOTA: Use solamente alambre de cobre en la conexi6n al
bloque terminal.
5.1 Modelos que requieren Juego de Cord6n
para el Suministro de Energia
l
Juego de cord6n de 3 alambres
El riesgo de fuego o de choque
el6ctrico puede aparecer si usa el tamafio de cable
incorrecto, si las instrucciones de instalacibn no son
seguidas o si retira la abrazadera de releva.
Para casas sobre ruedas, nuevas instalaciones, en los
vehfculos de recreativos o en las lugares donde los c6digos
locales no permiten la conexi6n del conductor de tierra al
neutro, un ensamble de suministro electrico de 4 conductores
para estufas, calificado a 125/250 voltios mfnimo, 50 Amperes
mfnimo, debe de ser utilizado (ver la figura 5). Si se utiliza un
circuito 50A, un cable electrico 50A debe ser utilizado.
F_ No desajuste las tuercas que aseguran
la conexi6n de la cocina al bloque terminal cuando
est6 instal_ndola. El corte o la perdida de corriente
el6ctrica puede ocurrir.
Peligro de choque el6ctrico
•La conexi6n a tierra es requerida para este
electrodom_stico.
•No conecte al suministro el6ctrico hasta que
el electrodom_stico este conectado a tierra de
manera permanente.
=Desconecte el suministro el6ctrico hacia la caja
de empalmes antes de hacer la conexi6n el6ctrica.
• Este electrodom_stico debe ser conectado a un
sistema de alambres permanentes, met_licos,
conectados a tierra o una puesta a tierra debe ser
conectada al terminal de tierra o un emplomando
al electrodom_stico.
El no seguir ninguna de estas instrucciones podria
causar fuego, heridas personales o choques
el6ctricos.
El utilizado es responsable de la conexi6n del cable del
suministro electrico al bloque de conexi6n situado detra.s del
panel de acceso.
El electrodomestico se puede conectar a traves de un
cableado permanente "cableado duro"; cable de cobre
blindado armado o cable no-metMico flexible (cuando el
c6digo local Io permite) o por medio de un kit de cable de
alimentaci6n. Vea la grMica (en la pa.gina siguiente) para
encontrar el tamale mfnimo del cable a utilizarse (el listado
general de la UL, c6digo local puede diferenciar).
NOTA: La cocina corrediza electrica viene de fabrica con
un agujero de dia.metro 1 1/8" (2.9 cm) come se muestra
en la figura 4. Si un agujero mas largo esta. necesario
retire la arandela de la pre-cortada.
Este electrodom6stico rue fabricado
con el marco aterrizado atrav6s de una correa de
conexi6n entre el neutral de la fuente de alimentaci6n y
el marco. Sies utilizado en los E.E.U.U., con un circuito
nuevode instalaci6n (1996 NEC), en casa sobre ruedas
o vehiculo recreativo, donde el c6digo local no permite
el atterizaje a trav6s del cable neutro (bianco) oen
Canada; remueva la correa de aterrizaje del marco y
corte el otro extremo, cerca de la terminal de neutral.
Conecte el electrodom_stico de la forma usual.
4

Conexi6n del cable a tres alambres la cocina
Si los c6digos locales permiten la conexi6n del conductor
a tierra del armaz6n al alambre neutral del cable de bronce
del suministro electrico (vea figura 6).
1. Retire los tornillos de la parte baja de la cubierta
del cable trasero (cubierta de acceso), para tener
acceso al bloque de conexi6n del borne terminal.
2. Utilizar los tuercas suministraron en el paquete
de la literatura para conectar la parte neutral
del cable de bronce de suministro electrico al
terminal plateado que se encuentra al centro del
bloque terminal y, conectar los otros alambres
a los terminales externos. Aparee los alambres
y los terminales segt3n el color (alambres rojos
conectados al terminal derecho, alambres negros
conectados al terminal izquierdo) (vea figura 6).
3. Baje la cubierta del terminal y vuelva al colocar los
tornillos.
Terminal plata Alambre
rojo
Conexi6n del cable de cuatro conductores a la cocina.
1. Retire los tornillos de la parte baja de la cubierta
del cable trasero (cubierta de acceso), para tener
acceso al bloque de conexi6n del borne terminal.
2. Retire la correa de la base del bloque terminal
y del armaz6n del electrodomestico. Retenga el
tornillo de la base.
3. Utilizar los tuercas suministraron en el paquete
de la literatura para conectar el alambre de tierra
(verde) del cable de bronce del suministro electrico
al armaz6n del electrodomestico con el tornillo de
la base, usando el hoyo del armaz6n por donde
retir6 la correa de la base (vea figura 7).
4. Conecte el alambre neutral (blanco) del cable de
cobre del suministro electrico al terminal plateado
del centro del bloque terminal y, conecte los otros
alambres a los terminales externos.
5. Baje la cubierta del terminal y vuelva al colocar los
tornillos.
Bloque terminal Terminal plata
Alambre
Rojo
Bloque
terminal
Alambre
Negro
Una arazadera de releva
provista debe de estar
instalada a esta ubicaci6n. Hacia
el 240V
Receptaculo.
Figura 6
1 1/8" (2.9 cm)
Agujero de la
conexi6n directa.
Retira la arandela
pre-cortada para
1 3/8" (3.5 cm)
Dia. agujero.
Alambre
1 1/8" (2.9 cm) _/
Dia. Agujero |
de la conexi6n
directa. Retira
la arandela
pre-cortada para
1 3/8" (3.5 cm)
dia. agujero.
Una arazadera de
releva provista debe de
estar instalada a esta
ubicaci6n. Hacia el 240 V receptaculo
NOTA: Asegurese de quitar
la banda de puesta a tierra
provista. Figura 7
5

Conexi6n el_ctrica directa al cortacircuito, a la caja de
fusibles o la caja de empalmes
Si el aparato esta conectado directamente al cortacircuito,
a la caja de fusibles o a la caja de empalmes, use un cable
blindado flexible o no metalico recubierto de cobre (con
alambre a tierra). Provee una abrazadera releva de anclaje
homSIogo UL a cada extremidad del cable. A la extremidad
del electrodomestico, el cable pase a traves del agujero
de la conexiSn directa (ver Figura 7) en el cordSn de la
placa de montaje. El tamaSo de los alambres (alambre de
cobre solamente) y las conexiones deben estar conforme
al regimen del electrodomestico.
Donde los c6digos locales permitan conectar el
conductor de puesta a tierra del electrodom_stico al
neutral (blanco) (vea Figura 8):
1. Desconecte el suministro electrico.
2. Siga las instrucciones en la p_.gina anterior para la
conexiSn del alambre de cuatro conductores a la
cocina (Fig. 7).
3. En el cortacircuito, la caja de fusibles o la caja de
empalmes (Fig. 8):
a) Conecte el alambre verde (o cobre desnudo), el
alambre blanco del cable del electrodomestico y
el alambre neutral (blanco) juntos.
b) Conecte los dos alambres negros juntos.
c) Conecte los dos alambres rojos juntos.
Cable de la fuente de
alimentaci6n
Alambre neutro _""-7 _ Alambres
(blanco)[_ _ negros
Alamb!es _" J
roJos _ ,__
_ __-_ _-"_Cajade
i "--,, empalmes
A:amub(_es on_du_ltlmii_bnli:i cO
o verdes listado-UL (listado-
Cable de la CSA)
estufa
NOTA: Asegurese de quitar
la banda de puesta atierra
provista. Figura 8
Donde los c6digos locales NO permitan conectar el
conductor de puesta a tierra del electrodom_stico al
neutral (blanco), o si est_ conectado con un sistema
a 4 alambres (vea Figura 9):
1. Desconecte el suministro electrico.
2. Siga las instrucciones en la pagina anterior para la
conexi6n del alambre de cuatro conductores a la
cocina (Fig. 7).
3. En el cortacircuito, la caja de fusibles o la caja de
empalmes (Fig. 9):
a. Conecte el alambre blanco del cable del
electrodomestico al alambre neutral (blanco).
b. Conecte los 2 alambres negros juntos.
c. Conecte los 2 alambres rojos juntos.
d. Conecte el alambre verde (o de cobre desnudo)
de la puesta a tierra del alambre al alambre de
puesta a tierra del cortacircuito, de la caja de
fusibles o de la caja de empalmes.
Cable de la fuente de
Alambre alimentaci6n
desnudo
o verde __
Alambre __
desnudo 1[l<_i_ "_
o verde __
Caja de
empalmes
/- Alambre
lanco
_-_ Aleacrmbres
_mbre !lanco
""--.._i Conductor de
uni6n listado-UL
Cable de la estufa (o listado-CSA)
NOTA: Asegurese de quitar
la banda de puesta atierra
provista. Figura 9
Antes de Ilamar al servicio
Lea la secci6n Lista de Antes de Ilamar en su Manual
del Usuario. Esto le podrA ahorrar tiempo y gastos.
Esta lista incluye ocurrencias comunes que no son el
resultado de defectos de materiales o fabricaci6n de
este artefacto.
6
