InstallationInstructions
Full Size Laundry Center Gas & Electric
P/N134889400 (0706)
Instruccionesparalainstalación
Centro de lavanderia a gas y eléctrica
www.frigidaire.com

CONTENTS
SUBJECT PAGE
Pre-InstallationRequirements.................................................................................................................................3
ElectricalRequirements............................................................................................................................................3
WaterSupplyRequirements.....................................................................................................................................3
DrainRequirements..................................................................................................................................................3
ExhaustSystemRequirements..............................................................................................................................4-5
GasSupplyRequirements........................................................................................................................................5
Location....................................................................................................................................................................5
Rough-lnDimensions................................................................................................................................................6
MobileHomeInstallation..........................................................................................................................................7
Unpacking.................................................................................................................................................................7
ElectricalInstallation.................................................................................................................................................8
GroundingRequirements.........................................................................................................................................8
3&4-WireConnections.......................................................................................................................................8-9
Installation.............................................................................................................................................................9-10
ReplacementParts.....................................................................................................................................................10
Español...............................................................................................................................................................11-20
Laundry Center Safety
Before beginning installation, carefully read these instructions. This will simplify the installation
and ensure the laundry center is installed correctly and safely. Leave these instructions near the
laundry center after installation for future reference.
NOTE: The electrical service to the laundry center must conform with local codes and ordinances and the latest
edition of the National Electrical Code, ANSI/NFPA 70, or in Canada, the Canadian Electrical Code, CSA C22.1
NOTE: The gas service to the laundry center must conform with local codes and ordinances and the latest edition
of the National Fuel Gas Code ANSI Z223.1/NFPA 54, or in Canada, the Canadian Natural Gas and Propane
Installation Code, CSA B149.1.
NOTE: The laundry center is designed under ANSI Z21.5.1 or ANSI/UL 2158- CAN/CSA C22.2 No. 112 (latest
edition) for HOME USE only. This laundry center is not recommended for commercial applications such as restau-
rants or beauty salons, etc.
For your safety the information in this manual must be followed to minimize the risk of fire or explosion
or to prevent property damage, personal injury or loss of life.
- Do not store or use gasoline or other flammable vapors and liquid in the vicinity of this or any other appliance.
- WHAT TO DO IF YOU SMELL GAS
••
••
•Do not try to light any appliance.
••
••
•Do not touch any electrical switch; do not use any phone in your building.
••
••
•Clear the room, building or area of all occupants.
Immediately call your gas supplier from a neighbor’s phone.
••
••
•Follow the gas supplier’s instructions.
••
••
•If you cannot reach your gas supplier, call the fire department.
Installation and service must be preformed by a qualified installer, service agency or the gas supplier.

Circuit- Individual 30 amp branch circuit fused with 30 amp
minimum time delay fuses or circuit breakers.
POWER SUPPLY - 3-wire or 4-wire, 240 volt, single phase, 60
Hz,AlternatingCurrent.
POWER SUPPLY CORD KIT- Thelaundrycenter MUST employ
a 3-condutor power supply cord NEMA 10-30 type SRDT rated
at 240 volt AC minimum, 30 amp, with 3 open end spade lug
connectors with upturned ends or closed loop connector OR a
4-condutorpower supplycordNEMA 14-30typeSRDT orST (as
required) rated at 240 volt AC minimum, 30 amp, with 4 open
end spade lug connectors with upturned ends or closed loop
connectors and marked for use with clothes dryers. If being
installed in a manufactured (mobile) home, the laundry center
MUST employ a 4-condutor power supply cord NEMA 14- 30
type SRDT or ST (as required) rated at 240 volt AC minimum,
30 amp, with 4 open end spade lug connectors with upturned
endsor closedloopconnectors andmarked for usewith clothes
dryers. See ELECTRICAL CONNECTIONS. (Canada - 4-wire
power supply cord is installed on laundry center.)
OUTLET RECEPTACLE - NEMA 10-30R (3-wire) receptacle or
NEMA 14- 30R (4-wire) receptacle to be located so the power
supplycordisaccessible when thelaundrycenterisinan installed
position.
WATER SUPPLY REQUIREMENTS
Hotand coldwater faucetsMUST beinstalled within42inches
(106.68 cm) of your laundry center’s water inlet. The faucets
MUST be 3/4 inch (1.9 cm) garden hose type so inlet hoses
can be connected. Water pressure MUST be between 10 and
120 pounds per square inch (maximum unbalance pressure,
hot vs. cold, 10 psi). Your water department can advise you of
your water pressure.
DRAIN REQUIREMENTS
1. Drain capable of eliminating 17 gallons per minute.
2. A standpipe diameter of 1¼ inches (3.18 cm) minimum.
3. The standpipe height above the floor should be:
Minimum height: 24 inches (61 cm)
Maximum height: 96 inches (244 cm)
PRE-INSTALLATION REQUIREMENTS
Tools and Materials Required for Installation:
1. Phillips head screwdriver
2. Channel-Iock adjustable pliers
3. Carpenter’s level
4. Flat or straight blade screwdriver
5. Duct tape
6. Rigid or flexible metal 4 inch (10.16 cm) duct
7. Vent hood
8. Pipe thread sealer (Gas)
9. 1/4 inch socket w/ratchet
10. 3/8 inch socket w/ratchet
11. 3/8 inch open end wrench
12. 7/16 inch open end wrench
13. 9/16 inch open end wrench
CIRCUIT -Individual 15 amp branch circuit fused with a 15
amp maximum time delay fuse or circuit breaker.
POWER SUPPLY -3 wire, 120 volt single phase, 60 Hz,
AlternatingCurrent.
POWER SUPPLY CORD -The gas laundry center is equipped
witha 120volt 3-wirepower cord.
OUTLET RECEPTACLE - Properly grounded 3-prong
receptacle to be located so the power supply cord is
accessible when the washer is in an installed position. NOTE:
GFI (Ground Fault Interrupter) receptacle is not required or
recommended.
NEMA10-30R NEMA14-30R
NOTE: For installations requiring a longer drain hose, have a
qualified technician install a longer hose, Part Number
134042901, available from an authorized parts distributor. For
drain systems in the floor, install a siphon break kit, available
from your local hardware store .
3
ELECTRICAL REQUIREMENTS
GAS Laundry Center
ELECTRIC Laundry Center
24 in.(61cm)
Max.
96 in.
(244 cm)
Max.
NOTE: Do not under
any circumstances
remove grounding
prong from plug.
Grounding Prong

EXHAUST SYSTEM REQUIREMENTS
Useonly 4inch (10.16cm) diameter(minimum) rigidor flexible
metal duct and approved vent hood which has a swing-out
damper(s)that openswhen thedryer isin operation.When the
dryerstops, thedamper(s)automatically closestoprevent drafts
andthe entranceof insectsand rodents. To avoidrestrictingthe
outlet, maintain a minimum of 12 inches (38.5 cm) clearance
betweentheventhood andthegroundoranyotherobstruction.
The following are specific requirements
for proper and safe operation of your laundry center.
Failure to follow these instructions can create excessive
drying times and fire hazards.
Do not use plastic flexible duct or metal foil
toexhaustthedryer.Excessive lintcanbuildupinsidetheexhaust
system and create a fire hazard and restrict air flow. Restricted
air flow will increase drying times. If your present system is
madeup ofplastic ductor metalfoil duct,replace it with a rigid
or flexiblemetal duct. Ensure the present duct is free of any
lint prior to installing the laundry center dryer duct.
If the dryer is not exhausted outdoors,
some fine lint will be expelled into the laundry area. An
accumulation of lint in any area of the home can create a
health and fire hazard. The dryer exhaust system MUST
be exhausted to the outside of the dwelling!
CORRECT CORRECT
INCORRECT INCORRECT
4
1234546
1234546
1234546
1234546
1234546
1234546
1234546
Do not allow combustible materials (for
example:clothing,draperies/curtains, paper)to comeincontact
with the exhaust system. The dryer MUST NOT be exhausted
into a chimney, a wall, a ceiling, or any concealed space of a
building which can accumulate lint, resulting in a fire hazard.
Do not exceed the length of duct pipe or
numberofelbows allowedinthe” EXHAUST DUCT LENGTHS”
chart. Lint can accumulate in the system, plugging the system
and creating a fire hazard, as well as increasing drying times.
Do not screen the exhaust ends of the vent
system, nor use any screws or rivets to assemble the exhaust
system. Lintcan becomecaught inthe screen,on thescrews or
rivets, clogging the exhaust system and creating a fire hazard
as well as increasing drying times. Use an approved vent hood
to terminate the duct outdoors, and seal all joints with duct
tape.All maleduct pipe fittingsMUST be installeddownstream
with the flow of air.
Explosion hazard.
Do not install the laundry center where
gasoline or other flammables are kept or stored.If the laundry
center is installed in a garage, it must be a minimum of 18
inches (45.7 cm) above the floor. Failure to do so can result in
death, explosion, fire or burns.
Theexhaust systemback pressureMUST not exceed0.6 inches
(1.52 cm) of water column measured with an inclined
manometer at the point the exhaust connects to the dryer.
Theexhaustsystemshouldbe inspectedandcleaneda minimum
of every two years with normal usage. The more the dryer is
used,the moreoften youshould checkthe exhaustsystem and
venthood forproper operation.
The maximum length of the exhaust system depends upon the
typeof ductused, number ofelbows andtypeof exhausthood.
Themaximum lengthforboth rigidandflexible ductisshown in
the chart below.
MAXIMUM LENGTH OF 4-INCH (10.2 CM)
DIAMETER FLEXIBLE METAL DUCT
EXHAUST DUCT LENGTHS
Number
of 90°
Turns
MAXIMUM LENGTH OF 4-INCH (10.2 CM)
DIAMETER RIGID METAL DUCT
EXHAUST HOOD TYPE
0
1
2
3
56 ft. (17.07 m)
46 ft. (14.02 m)
34 ft. (10.36 m)
32 ft. (9.75 m)
42 ft. (12.8 m)
36 ft. (10.97 m)
28 ft. (8.53 m)
18 ft. (5.48 m)
0
1
2
3
30 ft. (9.14 m)
22 ft. (6.7 m)
16 ft. (4.88 m)
NOT RECOMMENDED
22 ft. (6.7 m)
14 ft. (4.27 m)
10 ft. (3.05 m)
Louvered
4”
(10.2 CM)
2.5”
(6.35 CM)

GAS SUPPLY REQUIREMENTS
1. Installation MUST conform with local codes, or in the
absence of local codes, with the National Fuel Gas Code,
ANSI Z223.1 (latest edition) or in Canada, the current AN/
CGA B149.
2. The gas supply line should be of 1/2 inch (1.27 cm) pipe.
3. If codes allow, flexible metal tubing may be used to connect
your dryer to the gas supply line. The tubing MUST be
constructed of stainless steel or plastic-coated brass.
4. The gas supply line MUST have an individual shutoff valve.
5. A 1/8 inch (0.32 cm) N. P. T. plugged tapping, accessible
for test gage connection, MUST be installed immediately
upstream of the gas supply connection to the dryer.
6. The dryer and its individual shutoff valve MUST be
disconnected from the gas supply piping system during
any pressure testing of the gas supply piping system at
test pressures equal to or less than 1/2 psig (3.45 kPa).
7. The dryer MUST be isolated from the gas supply piping
system by closing its individual manual shutoff valve during
any pressure testing of the gas supply piping system at
test pressures equal to or less than 1/2 psig (3.45 kPa).

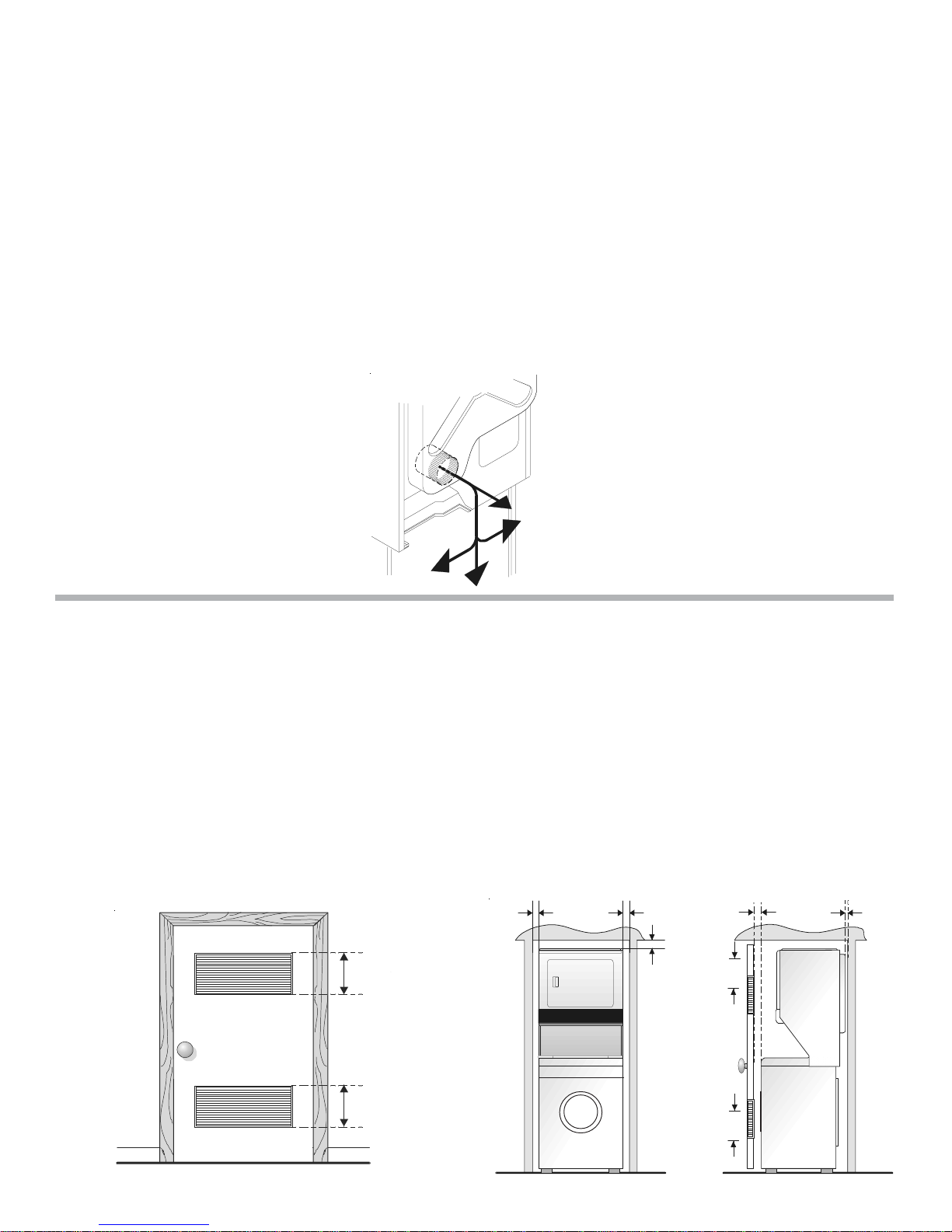

LOCATION OF YOUR LAUNDRY CENTER
DO NOT INSTALL YOUR LAUNDRY CENTER:
1. In an area exposed to dripping water or outside weather conditions.
2. In an area where it will come in contact with curtains or drapes.
3. On carpet. Floor MUST be solid with a maximum slope of 1 inch (2.54 cm).
4. On a pedestal. Excessive vibration can occur.
INSTALLATION IN RECESS OR CLOSET
1. A laundry center installed in a bedroom, bathroom, recess or closet, MUST be exhausted outdoors.
2. No other fuel burning appliance shall be installed in the same closet as the Gas laundry center.
3. Your laundry center needs the space around it for proper ventilation.
DO NOT INSTALL YOUR LAUNDRY CENTER IN A CLOSET WITH A SOLID DOOR.
4. A minimum of 120 square inches (774.2 square cm) of opening, equally divided at the top and bottom of the door, is
required. Air openings are required to be unobstructed when a door is installed. A louvered door with equivalent air
openings for the full length of the door is acceptable.
5. The following illustrations show minimum clearance dimensions and air openings for proper operation in a recess or closet
installation.
5
60 SQ. IN.
(387.1 SQ. CM)
60 SQ. IN.
(387.1 SQ. CM)
Closet Door
0 IN.
(0 CM)
DRYER
WASHER
0 IN.
(0 CM)
1 IN.
(2.54 CM) 0 IN.
(0 CM)
60 SQ. IN.
(387.1 SQ. CM)
60 SQ. IN.
(387.1 SQ. CM)
The laundry center may be exhausted four (4) ways with rear
flush installation:
1.Straight back
2. Down (8 inch [20.32 cm] length of 4 inch [10.16 cm]
rigid duct and 1 elbow down)
3. Left (8 inch [20.32 cm] length of 4 inch [10.16 cm]
rigid duct, 1 elbow down and 1 elbow left)
4. Right (8 inch [20.32 cm] length of 4 inch [10.16 cm]
rigid duct, 1 elbow down and 1 elbow right)
To exhaust up, add an 11 inch
(27.94 cm) length of standard 4
inch (10.16 cm) diameter duct
anda 90°elbow. The unit willbe
positioned about 4½ inches
(11.43 cm) away from the wall
(flush to wall exhausting may be
done by going below the dryer
then sideways).
An exhaust hood positioned to
lineupwith the dryerexhaustcan
be installed directly through the
outside wall. To exhaust to the
side or down, add an 8 inch
(20.32 cm) length of standard 4
inch(10.16cm)diameterductand
a 90° elbow.

ROUGH-IN DIMENSIONS
25 ¼ IN.
(64.13 CM)
3 ¾ IN.
(9.52 CM)
4 13/16 IN.
(12.22 CM)
9 3/8 IN.
(23.81 CM)
2 ½ IN.
(6.35 CM)
47“
16 ¼ IN.
(41.27 CM)
36 1/16IN.
(91.60 CM)
30 13/16 IN.
(78.26 CM)
11 7/16 IN.
(29.5 CM)
41 ¼ IN
(104.77 CM)
29 7/16 IN
(74.77 CM)
27 IN.
(68.58CM)
DRAIN OUTLET
(REAR)
WATER INLETS
(REAR)
VENT
1 7/8 IN.
(4.76 CM)
5 ¼ IN.
(13.33 CM)
GAS SUPPLY
PIPE (REAR)
43 IN.
(109.22 CM)
54 5/16 IN.
(137.95 CM)
75 ½ IN.
(191.77 CM)
43 IN.
(109.22 CM)
ELECTRICAL
CONNECTION
12 ½ IN.
(31.75 CM)
DRAIN OUTLET
(REAR)
42¼ IN.
(107.32 CM.)
53 IN.
(134.62 CM.)
75¼ IN.
(191.14 CM.)
36 IN.
(91.44 CM.)
29¾ IN.
(75.57 CM.)
3 IN.
(7.62 CM.)
31/8 IN.
(7.94 CM.)
17½ IN.
(44.45 CM.)
44 IN.
(111.76 CM.)
31¾ IN.
(80.65 CM.) 40½ IN.
(102.87 CM.)

UNPACKING
1. Usingthe fourshipping cartoncorner posts(two oneach side),carefully
lay the laundry center on its left side and remove the foam shipping
base.
1234567
Excessive weight. Use two or more people to
move Laundry Center.
2. Return laundry center to an upright position.
3. Removethefollowing from
the back side of the
washer:
4 bolts,
4 yellow plastic spacers,
3 metal "P" clamps.
4. Remove the service panel
from the front of the
washer.
5. Remove the 4 nuts and 6
large washers that attach
the 2 yellow shipping
braces to the drum and
the base. Lift up on the
drum and remove the
braces (a yellow ribbon
surrounds the items to be
removed).
6. Remove the large
styrofoamblock located
under the drum. Lift up on
the drum, tilt the base of
the foam block inwards
toward the rear of the
washeruntil free,then pull
itout.
7. Remove and discard the
yellow ribbon and label
from the front of the
washer.
8. Replace the service panel
and screws.
9. Carefullymove thelaundry
center to within 4 feet
(1.22m)ofthefinallocation
to begin the installation.
NOTE: If the laundry
center is to be
transported at a later
date, the shipping
support hardware must
be reinstalled to prevent
shipping damage.
MOBILE HOME INSTALLATION
1. Dryer MUST be exhausted outside (outdoors,
not beneath the mobile home) using metal
ductingthat willnot supportcombustion.Metal
ducting must be 4 inches (10.16 cm) in
diameterwith noobstructions. Rigidmetal duct
is preferred.
2. If dryer is exhausted through the floor and area
beneath the mobile home is enclosed, the
exhaust system MUST terminate outside the
enclosurewiththe terminationsecurelyfastened
to the mobile home structure.
3. Refer to page 3 for other important venting
requirements.
4. Wheninstalling agas dryerinto amobile home,
a provision must be made for outside make up
air. This provision is to be not less than twice
the area of thedryer exhaust outlet.
5. Installation MUST conform to current
Manufactured Home Construction & Safety
Standard (which is a Federal Regulation Title
24 CFR-Part 32-80) or when such standard is
notapplicable,with AmericanNationalStandard
for Mobile Homes. In Canada, the CSA Z240 is
applicable.
The laundry center is designed
under ANSI Z 21.5.1 for HOME
USE only.
1234546
FOAM
SHIPPING
PAD
SHIPPIN
G
C
A
R
T
O
N
C
O
R
N
E
R
P
O
S
T
S
SPACER
BOLT
"P" CLAMP
3
3
5
4
8
7
5
6

NON-CANADIANELECTRIC Laundry Center
ELECTRICAL CONNECTIONS FOR A 3 WIRE SYSTEM
1. Removethescrew securingthe terminal
blockaccess covertothe rearpaneland
remove cover.
2. Install a U.L. approved strain relief
connectorin theentry holeon theback
panel.
3. Insert a NEMA 10-30 Type SRDT, U.L. approved power cord
throughthe strain relief.
4. Attach the power cord neutral (central wire) conductor to
the silver colored center terminal on the terminal block.
Tighten the screw securely.
ELECTRICAL INSTALLATION
ALL ELECTRIC Laundry Centers
The following are specific requirements
for proper and safe electrical installation of your laundry
center. Failure to follow these instructions can create an
electrical shock and/or a fire hazard.
This appliance MUST be properly grounded.
Electrical shock can result if the laundry center is not properly
grounded. Follow the instructions in this manual for proper
grounding.
Do not use an extension cord with this
laundry center. Some extension cords are not designed to
withstand the amounts of electrical current this laundry center
utilizesandcan melt,creatingelectricalshock and/orfire hazard.
Locatethe laundrycenter withinreach ofthe receptaclefor the
length power cord to be purchased, allowing some slack in the
cord. Refer to the pre-installation requirements in this manual
for the proper power cord to be purchased.
A U.L. approved strain relief must be
installedonto powercord. Ifthestrain reliefis not attached,the
cord can be pulled out of the laundry center and can be cut by
any movement of the cord, resulting in electrical shock.
Do not use an aluminum wired receptacle
with a copper Wired power cord and plug (or vice versa). A
chemical reaction occurs between copper and aluminum and
cancause electricalshorts. The proper wiring and receptacle
is a copper wired power cord with a copper wired
receptacle OR aluminum wired power cord with an
aluminum wired receptacle.
NOTE: Laundry centers operating on a 208 volt power supply
willhave longerdrying timesthan laundrycenters operating on
a 240 volt power supply.
GROUNDING REQUIREMENTS
Non-Canadian ELECTRIC Laundry Center
Improper connection of the equipment
grounding conductor can result in a risk of electrical shock.
Checkwithalicensedelectricianif youarein doubtas to whether
the appliance is properly grounded.
Fora grounded, cord-connected laundry center:
1. The laundry center MUST be grounded. In the event of
malfunction or breakdown, grounding will reduce the risk of
electrical shock by a path of least resistance for electrical
current.
2. If your laundry center is equipped with a power supply cord
havingan equipment-groundingconductor andagrounding
plug,the plugMUST beplugged intoanappropriate, copper
wired receptacle that is properly installed and grounded in
accordance with all local codes and ordinances. If in doubt,
call a licensed electrician.
8
For a permanently connected laundry center:
The laundry center MUST be connected to a grounded metal,
permanentwiringsystem;oranequipmentgroundingcon-ductor
MUST berun withthe circuitconductors andconnected tothe
equipment-groundingterminal or lead on theappliance.
ALL GAS Laundry Centers
Thelaundry center is equipped witha three-prong(grounding)
plug for your protection against shock hazard and should be
pluggeddirectlyintoaproperlygroundedthree-prongreceptacle.
Do not cut or remove thegrounding prongfrom the plug.
Canadian ELECTRIC Laundry Center
Improper connection of the equipment
grounding conductor can result in a risk of electrical shock.
Checkwithalicensedelectricianif youarein doubtas to whether
the appliance is properly grounded.
For a grounded cord connected laundry center:
1. The laundry center MUST be grounded. In the event of
malfunction or breakdown, grounding will reduce the risk of
electrical shock by providing a path of least resistance for the
electrical current.
2. Since your laundry center is equipped with a power supply
cordhaving anequipment-grounding conductorand a
groundingplug,the plugMUST beplugged intoan appropriate
outlet that is properly installed and grounded in accordance
with all codes and ordinances. If in doubt, call a licensed
electrician.
SILVER TERMINAL
GREEN GROUND SCREW
NEUTRAL
GROUND
WIRE
WARNING
WARNING
WARNING
WARNING
WARNING
WARNING
DANGER

5. Attach the remaining two power cord outer conductors to
the outer brass colored terminals on the terminal block.
Tighten both screw securely.
6. Tighten the screws securing the cord restraint against the
powercord.
7. Reinstall the terminal access cover.
NON-CANADIANELECTRIC LaundryCenter
ELECTRICAL CONNECTIONS FOR A 4-WIRE SYSTEM
1.Removethe screwsecuringtheterminal
block access cover to the rear panel
and remove cover.
2. Install a U.L. approved strain relief
connectorinthe entryhole ontheback
panel.
3. Removethegroundwirefromthegreengroundscrewlocated
above the termial block.
4. Insert a NEMA 14-30 Type ST or SRDT, U.L. approved power
cordthrough the strain relief.
5. Attach the green power cord ground wire to the cabinet
with the green ground screw.
6. Attach the white (neutral) wire from the power cord and
the ground wire from the appliance harness to the silver-
colored center terminal on the terminal block. Tighten the
screw securely.
7. Attach the red and black wires from the power cord to the
outerbrass-colored terminalsonthe terminalblock. Tighten
both screws securely.
8. Tighten the screws securing the cord restraint firmly against
the powercord.
9. Reinstall the terminal block access cover.
INSTALLATION
Leveling the Laundry Center
Excessive noise and vibration can be prevented by properly
leveling the washer.
1. With the laundry center in it’s final position, place a level
ontop of the laundry center. Adjust the leveling legs so the
laundry center is level front-to-rear and side-to-side, and
stablecorner-to-corner.
Press down on alternate corners and sides and feel for the
slightest movement. Adjust the appropriate leg so the
washer is SOLID on the floor on ALL four legs. Keep the
leveling leg extension at a minimum for best performance
of the laundry center.
Washer Connections
1. Run some water from the hot and cold faucets to flush the
waterlines andremoveparticles thatmightclog upthewater
valve screens.
2. Check inlet hoses to ensure the rubber washers are
installed in each end.
3. Carefully connect the inlet hoses to the water valve (on the
leftside ofthewasher cabinet),tightenby hand,thentighten
another 2/3 turn with pliers.
DO NOT CROSS THREAD OR
OVERTIGHTEN THESECONNECTIONS.
4. Determine which water faucet is the HOT water faucet
and carefully connect the bottom inlet hose to the HOT
water faucet, tighten by hand, then tighten another 2/3
turn with pliers. Carefully connect the top inlet hose to the
COLD water faucet, tighten by hand, then tighten another
2/3turn with pliers.
DO NOT CROSS THREAD OR
OVERTIGHTEN THESE CONNECTIONS.
Turn the water on and check for leaks at both connections.
GAS CONNECTION (Gaslaundry centersonly)
1. Remove the shipping cap from gas pipe at the rear of the
dryer.
NOTE: DO NOT connect the laundry center to L.P. gas
service without converting the gas valve. An L.P.
conversion kit must be installed by a qualified gas
technician.
2. Connect a 1/2 inch (1.27 cm) I.D. semi-rigid or approved pipe
fromthe gas supplylineto the3/8inch (0.96cm)pipelocated
on the back of the dryer. Use a 1/2 inch (1.27 cm) to3/8 inch
(0.96 cm) reducer for the connection. Apply an approved
threadsealerthatisresistanttothe corrosive actionofliquefied
gases on all pipe connections.
1
11
1234567
234567234567
234567
1
11
1234567
234567234567
234567

10
CableCable
CableCable
Cable
TieTie
TieTie
Tie
. Connect the exhaust duct to outside duct work. Use duct
tape to seal all joints.
2. Plug the power cord into a grounded outlet.
NOTE: Check to ensure the power is off at a circuit breaker
fuse box before plugging the power cord into an outlet.
WARNING
3. Open the shutoff valve in the gas supply line.
4. Test all connections by brushing on a soapy water solution.
NEVER TEST FOR GAS LEAKS WITH AN OPEN FLAME.
Drain Hose installation
1. Form a “ U “ shape on the end of the drain hose with the
hose pointed toward the drain. Place the formed end in a
laundry tub or a standpipe and secure with a cable tie
provided in the enclosure package. An air gap must ne
around the drain hose. WATER WILL SIPHON FROM THE
WASHER IF THE ABOVE INSTRUCTIONS ARE NOT
FOLLOWED
Exhaust Installation
1. Remove the two (2) screws securing the dryer front
accesspanel tothedryer cabinet.Lift the paneluntil thetabs
can be disengaged from the cabinet. Remove the
panel and set aside.
Access
Panel
Screws
3. Turn on the power at a circuit breaker/fuse box.
Before operating the dryer, make sure the
dryerarea is clearandfree fromcombustible materials,gasoline,
and other flammable vapors. Also see that nothing (such as
boxes, clothing, etc.) obstructs the flow of combustion and
ventilation air.
4. Reinstall the dryer front access panel.
5. Run the washer and dryer though a cycle. Check for
proper operation.
NOTE: On gas dryers, before the burner will light, it is
necessary for the gas line to be bled of air. If the burner
does not light within 45 seconds the first time the dryer is
turned on, the safety switch will shut the burner off. If
this happens, turn the timer to “OFF” and wait 5 minutes
before making another attempt to light.
6. If your laundry center does not operate, please review the
“Avoid Service Checklist” located in your Owner’s Guide
before calling for service.
7. Place these instructions in a location near the laundry
centerfor futurereference.
NOTE:Awiring diagramislocated behind thedryerfront access
panel.
REPLACEMENT PARTS
Ifreplacementparts areneeded foryourlaundry center,contact
the source where you purchased your laundry center.
Destroy the carton, plastic bags, and metal
band after the laundry center is unpacked. Children might use
themfor play. Cartonscoveredwithrugs, bedspreads,or plastic
sheetscan becomeairtightchambers causingsuffocation.Place
allmaterialsinagarbagecontainerormake materials inaccessible
tochildren.
Label all wires prior to disconnection when
servicing controls. Wiring errors can cause improper and
dangerousoperation. Verifyproperoperation afterservicing.
The instructions in this manual and all other
literature included with this laundry center are not meant to
covereverypossibleconditionandsituationthatmayoccur.Good
safe practice and caution MUST be applied when installing,
operating and maintaining any appliance.
Maximum benefits and enjoyment are achieved when all
theSafety and Operatinginstructionsare understoodand
practiced as a routine with your laundry tasks.
WARNING

11
Seguridad del Centro de lavanderia
Antes de comenzar la instalación, lea cuidadosamente estas instrucciones. Esto simplificará la instalación y asegurará
que la secadora se instale correctamente y de manera segura. Después de completar la instalación, coloque estas
instrucciones cerca de la secadora para referencia futura.
NOTA: La alimentación eléctrica para la secadora deberá cumplir con los códigos y reglamentos locales y con la última
edición del Código Eléctrico Nacional, ANSI/NFPA 70 o en Canadá CSA C22.1 Código Eléctrico Canadiense, Parte 1.
NOTA: La alimentación de gas para la secadora deberá cumplir con los códigos y reglamentos locales y con la última
edición del Código Nacional para Gases Combustibles, ANSI Z223.1 o en Canadá CAN/CGA B149.12.
NOTA: La secadora está clasificada para USO DOMESTICO solamente, de acuerdoconlanormaANSIZ21.5.1oANSI/
UL 2158 - CAN/CSA C22.2 No. 112 (las últimas ediciónes). Esta secadora no se recomienda para uso commercial tal
como en restaurantes, salones de belleza, etc.
Para su seguridad, siga las instrucciones contenidas en este manual a fin de reducir a un mínimo
los riesgos de incendio o explosión o para evitar daños materiales, lesiones personales o la muerte.
- No almacene ni utilice gasolina u otros vapores y líquidos inflamables en la proximidad de éste o de cualquier otro
artefacto eléctrico.
- QUE DEBE HACER SI PERCIBE OLOR A GAS
••
••
•No trate de encender ningún artefacto eléctrico.
••
••
•No toque ningún interruptor eléctrico; no use ningún teléfono en su edificio.
••
••
•Haga salir a todos los ocupantes de la habitación, del edificio y dellugar.
••
••
•Llame a su proveedor de gas desde el teléfono de un vecino. Siga las instrucciones del proveedor de gas.
••
••
•Si no logra comunicarse con su proveedor de gas, llame al departamento de bomberos.
La instalación y el servicio de mantenimiento debe de realizarlos un instalador calificado, la agencia de servicios o el
proveedor de gas.
Indice
MATERIA PAGINA
Requerimientosdeinstalaciónpreliminares..............................................................................................................11
Requerimientoseléctricos.........................................................................................................................................11
Requerimientosdelsuministrodeagua......................................................................................................................12
Requerimientosdedesagüe....................................................................................................................................12
Requerimientosdelsistemadeescape.................................................................................................................13-14
Requerimientosdelsuministrodegas..........................................................................................................................14
Ubicación...................................................................................................................................................................14
Dimensionesparalainstalación..................................................................................................................................15
Instalaciónencasasmóviles.......................................................................................................................................16
Desembalaje..............................................................................................................................................................16
Instalacióneléctrica...................................................................................................................................................17
Requerimientosparalapuestaatierra......................................................................................................................17
Conexióneseléctricas-trifilaresytetrafilares..........................................................................................................18
Instalación.............................................................................................................................................................19-20
Repuestos.................................................................................................................................................................20

12
NEMA 10-30RNEMA 10-30R
NEMA 10-30RNEMA 10-30R
NEMA 10-30R NEMA 14-30RNEMA 14-30R
NEMA 14-30RNEMA 14-30R
NEMA 14-30R
33" Min.
(83.82cm)
96"Max.
(244 cm)
REQUERIMENTOS DE SUMINISTRO DE AGUA
Las llaves del agua caliente y fría DEBERÁN ser instaladas a no
más de 42 pulgadas (106,68 cm) de la entrada de agua de su
centro de lavandería. La boca DEBE ser de 3/4 pulgada (1,9
cm) de diámetro para que las mangueras de jardin puedan ser
conectadas. La presión de agua DEBE SER entre 10 y 120lbs./
pulg.² (la màxima diferencia entre la presión no equilibrada
del agua caliente y fría es 10lbs./pulg.²) La compañià de agua
potable puede informarle sobre le presión del agua.
REQUERIMINTOS DE DESAGÜE
1. Capacidad para desaguar 17 galones por minuto.
2. Diàmetro de la toma de agua: 1-1/4 pulgadas (3,16) como
mínimo.
3. Altura de la toma de agua sobre el piso:
Altura mínima: 33 pulgadas (83,82 cm)
Altura màxima: 96 pulgadas (244 cm)
NOTA : Para las instalaciones que requieran un tubo de màs
largo, pida a un técnico capacitado que instale un tubo màs
largo, P/N 131461201, disponsible en los disribuidores
autorizadosde piezasderepuesto. Paralos sistemasdedrenaje
en el piso, instale un uego para detener la acción de sifón,
disponsible de una ferretería local.
NOTE: Do not under
any circumstances
remove grounding
prong from plug.
Grounding Prong
NOTA: No saque
por ningún motivo
la espiga de puesta
a tierra del enchufe.
Espiga de puesta
a tierra
Centro de lavandería a GAS
CIRCUITO - Circuito individual derivado de 15 amp, con fusibles
de 15 amp. de retardo máximo o disyuntor.
ALIMENTACIÓN ELÉCTRICA - Corriente alterna, monofásica,
60 Hz, 120 voltios, trifilar.
CORDÓN ELÉCTRICO - La secadora estáequipada con un cordón
eléctrico trifilar para 120 voltios.
REQUERIMIENTOS DE INSTALACIÓN
PRELIMINARES
Herramientasymaterialesnecesariosparalainstalación:
1. Destornillador Phillips
2. Alicates universales
3. Nivel de carpintero
4. Destornillador para tornillo de cabeza plana o recta
5. Cinta para ductos
6. Ducto metálico rígido o flexible de 4"(10,2 cm)
7. Caperuza de salida
8. Sellador de tuberías (gas)
9. LLave de tubo de 3/8 de pulgada (0,96 cm).
REQUERIMIENTOS ELÉCTRICOS
Centro de lavanderia ELÉCTRICAS
CIRCUITO - Circuito derivado individual de 30 amperes, con
fusibles de 30 amp. del tipo de retardo mínimo o disyuntores.
ALIMENTACIÓN ELÉCTRICA - Corriente alterna, monofásica, 60
Hz, 240 voltios; trifilar. (Canadá - 240 voltios, monofásico, 60 Hz,
corrienta alterna.)
CORDÓN ELÉCTRICO - En la secadora se DEBE usar un cordón
eléctrico trifilar NEMA 10-30 tipo SRDT para un voltaje nominal
mínimode240voltiosCA,30amp,con3conectoresdehorquillas
con terminales abiertos y extremos dirigidos hacia arriba o
conectores de anillo cerrado y marcados para uso en secadoras
de ropa. Si la instalación se realiza en una casa móvil, se DEBE
utilizar un cordón eléctrico tetrafilar NEMA 14-30 tipo SRDT o ST
(como sea necesario) para un voltaje nominal mínimo de
240 voltios CA, 30 amp con 4 conectores de horquillas con
terminales abiertos y extremos dirigidos hacia arriba o conectores
de anillo cerrado y marcados para uso en secadoras de ropa. Ver
CONEXIÓNES ELÉCTRICAS PARA SISTEMAS TETRAFILARES.
(Canadá - un cordón de suministro de energía de 4 alambres es
instalado en la secadora.)
TOMACORRIENTE - El tomacorriente NEMA 10-30R debe estar
ubicadode maneraqueel cordón eléctrico llegue hasta élcuando
la secadora esté instalada. (Canadá - receptáculo NEMA 14-30R.)

13
CORRECT CORRECT
INCORRECT INCORRECT
REQUERIMIENTOS DEL SISTEMA DE ESCAPE
Utilice solamente ductos metálicos, rígidos o flexibles de 4"
(10,2cm)dediámetro(mínimo)yunacaperuzadesalidadeuso
aprobado, con registros que giren hacia afuera que se abren
cuandolasecadoraseencuentraenfuncionamiento.Cuandola
secadorasedetiene,losregistrossecierranautomáticamentepara
evitar las corrientes de aire y la entrada de insectos y roedores.
Paraevitarobstruirlasalida, mantengauna alturalibre mínima
de 12"(30,5 cm) entre la caperuza de salida y el piso o entre
cualquierotraobstrucción.
Los siguientes requerimientos son
específicosparaelfuncionamientocorrectoysegurodesu
secadora.Elincumplimientodeestasinstruccionespuede
causar prolongación excesiva del tiempo de secado y
riesgosde incendio.
No use caño flexible de plástico ni papel metalizado para
desagotar lasecadora. Sepuedeacumularunexcesodepelusas
enelsistemadeescape,crearunriesgoyobstruirelflujodeaire.
Larestriccióndelflujodelaireprolongaráeltiempodesecado.Si
susistemadeescapeactualtieneductosdeplásticoodeláminas
metálicasdelgadas,reempláceloconunductometálicorígidoo
flexible.Asegúresedequelosductosexistentesnotengan
pelusasantesdeinstalarelductodelasecadora.
Si el escape de la secadora no se dirige al exterior, algunas
pelusasfinasseránsopladashaciaelrecintodondeseefectúael
lavado.Laacumulacióndepelusasencualquierlugardelacasa,
puedecrearunpeligroparalasaludyunriesgodeincendio.¡El
sistemadeescapedelasecadoraDEBEestardirigidohacia
elexteriordelavivienda!
LARGOMÁXIMO
Número
deCodos
a 90°
LARGO MÁXIMO del Conducto Metálico
Rigido de 4” (10,2 cm) de Diámetro
TIPO DE CAPERUZA DE SALIDA
0
1
2
3
56 ft. (17.07 m)
46 ft. (14.02 m)
34 ft. (10.36 m)
32 ft. (9.75 m)
42 ft. (12.8 m)
36 ft. (10.97 m)
28 ft. (8.53 m)
18 ft. (5.48 m)
0
1
2
3
30 ft. (9.14 m)
22 ft. (6.7 m)
16 ft. (4.88 m)
NO RECOMENDADO
22 ft. (6.7 m)
14 ft. (4.27 m)
10 ft. (3.05 m)
Apersianada
4”
(10.2 CM) 2.5”
(6.35 CM)
Nopermitaquelosmaterialescombustibles(porejemplo:la
ropa,cortinas/cortinajes,papel)tengancontactoconlosductos.
El escape de la secadora NO DEBE dirigirse hacia el interior de
una chimenea, hacia una pared, hacia el cielo raso o hacia
cualquierotroespacioreducidodeledificio,dondepuedeocurrir
acumulacióndepelusasyconstituirunpeligrodeincendio.
Excederlalongituddelconductorigidoolosnúmerosdecodos
permitidosenlosdiagramas "LARGOMÁXIMO"puededisminuir
lacapacidaddeexhaustacióndelsistema. Obstruirelconducto
puedeprovocarpeligrodeincendio,asícomoaumentareltiempo
de secado.
Nocoloqueunfiltroenelextremodelescapedelsistemani
empleetornillosoremachesparaensamblarelsistemadeescape.
Laspelusaspodríanquedaratrapadasenlosfiltros,enlostornillos
oenlosremaches,locualobstruiríaelsistemadeescape ycrearía
un riesgo de incendio, así como también prolongaría el tiempo
desecado.Useunacaperuzadesalidaadecuadaparaelextremo
delductoquesalgaalexteriordelaviviendayselletodaslasjuntas
concinta adhesivapara ductos.Todos losaccesoriosde tubería
machos,DEBEN serinstaladosaguasabajodelflujodeaire.
Riesgo de explosión. No instale la
secadoradondeseguardagasolinauotrosmaterialesinflamables.
Silasecadoraseinstalaenungarage,elladebeestarporlomenos
18pulgadas (45,7 cm)porencima delsuelo.El incumplimiento
puederesultarenlamuerte,explosión,incendio,oquemaduras.
1. LaconstrapresióndelsistemadeescapeNODEBEexceder
0,6 pulgadas (1,52 cm) de columna de agua, medida con
un manómetroinclinadoen laconexión delducto deescape
a la secadora.
2. El sistema de escape debe ser inspeccionado y limpiado
cada 2años comomínimo, bajocondiciones deuso normal.
Mientras màs se use la secadora, con mayor frecuencia
deben inspeccionarse el sistema de escape y la caperuza
de salida para verificar su buen funcionamiento.
El largo màximo sistema de escape depende del tipo de ducto
que se usa, del número de codos y del tipo de caperuza de
salida. En la tabla se muestra el largo màximo tanto para
ductosflexibles como rigidos.
LARGO MÁXIMO del Conducto Metálico
Flexible de 4” (10,2 cm) de Diámetro

14
60 SQ. IN.
(387.1 SQ. CM)
60 SQ. IN.
(387.1 SQ. CM)
Closet Door
Pulg.²Pulg.²
Pulg.²Pulg.²
Pulg.²
Pulg.²Pulg.²
Pulg.²Pulg.²
Pulg.²
PUERPUER
PUERPUER
PUERTT
TT
TA DEL ARMARIOA DEL ARMARIO
A DEL ARMARIOA DEL ARMARIO
A DEL ARMARIO
0 IN.
(0 CM)
DRYER
WASHER
0 IN.
(0 CM) 1 IN.
(2.54 CM) 0 IN.
(0 CM)
60 SQ. IN.
(387.1 SQ. CM)
60 SQ. IN.
(387.1 SQ. CM)
SECADORA
LAVADORA
Pulg.²
Pulg.²
REQUERIMIENTOS DEL SUMINISTRO DE GAS
1. LainstalaciónDEBEhacersecumplirconloscódigos
localesoenausenciadelosmismos,deacuerdocon
losestandaresdelNational Fuel GasCode (Código
NacionalparaGasesCombustibles),ANSIZ223.1(la
últimaeditión).ParaCanadá,elEstandarCAN/CGA
B149queestéenvigor.
2. La tubería de alimentación de gas debe ser de 1/2
pulgada(1,27 cm)dediámetro.
3. Si está permitido por los códigos locales, se puede
usartuberíademetalparaconectarsusecadoraala
línea de suministro de gas. La tubería DEBE ser
fabricadadeaceroinoxidableocobrerecubiertode
plástico.
4. La tubería de alimentación de gas DEBE tener una
llave de cierre individual.
5. Una toma de 1/8 de pulgada (0,32 cm) N.P.T.
accesibleparaconexióndelmanómetrodeprueba,
DEBEserinstaladainmediatamenteaguasarribade
laconexióndelatuberíadealimentacióndegasala
secadora.
6. LasecadoraDEBEserdesconectadadelsistemade
tuberías de alimentación de gas durante cualquier
ensayo de presión del sistema de tuberías de
alimentacióndegasrealizadoapresionesdeprueba
demás de1/2 lbs/pulg.2(3,45kPa).
7. La secadora DEBE aislarse del sistema de tuberías
dealimentacióndegasdurantecualquierensayode
presióndelsistemadetuberías de alimentaciónde
gas realizado en ensayos de presión iguales o
inferioresa1/2lbs/pulg.2(3,45kPa).
Sepuede colocarelducto deescape de cuatro(4) manerasdistíntascuando
el artefacto està instalado con el fondo paralelo con la pared.
1. Derecho hacia atràs.
2. Hacia abajo - ducto rigido, 8 pulgadas (20.32 cm) de longitud y 4
pulgadas (10,16 cm) de diàmetro & 1 ducto acodado hacia abajo.
3. Hacia la izquierda - ducto rigido, 8 pilgadas (20,32 cm) de
longitud y 4 pulgadas (10,16 cm) de diàmetro, 1 ducto acodado
hacia abajo y un ducto acodado hacia la derecha.
4. Hacia la derecha - ducto rigido, 8 pulgadas (20,32 cm) de longitud y 4
pulgadas(10,16 cm)de diàmetro,1 ducto acodadohaciaabajo yun ducto
acodado hacia la derecha. Para colocar el ducto de escape hacia arriba,
añada un ducto de 11 pulgadas (27,94 cm) de longitud y de 4 pulgadas
(10,16 cm) de diàmetro y un ducto acodado de 90°. El artefacto debe
estara aproximadamente4 1/2 pulgadas (11,43 cm) de la pared (Sepuede
colocar el ducto de escape paralelo con la pared por colocarlo debajo de la
secadora y dirigirlo hacia un lado). Una caperuza de escape colocada en
forma tal que se alinie con el escape de la secadora, puede ser instalada
directamente a través de la pared exterior. Para colocar el ducto de
escape hacia arriba, añada un ducto 11 pulgadas (27,94 cm)
de longitud y 4 pulgadas (10,16 cm) de diàmetro y
un ducto acodado de 90°. El artefacto debe estar
a aproximadamente 4 1/2 pulgadas (11,43 cm)
de la pared (se puede colocar el ducto de escape
paralelo con la pared colocàndolo debajo de la
secadora y dirigido hacia un lado). Para permitir
el escape lateral o inferior, agregue un ducto de
8 pulgadas (20,32 cm) de largo y 4 pulgadas
(10,16 cm) de diàmetro estàndar y un codo
de90°.
UBICACIÓN DE SU LAVANDERÍA
NOINSTALESULAVANDERÍ:
1. Enun lugar donde puede haber goteos de aguaoquedeexpuestaalasinclemenciasdeltiempo.
2. Enunárea dondepuedaentraren contactoconcortinas, cortinajes ocualquierotra cosaqueobstruyael flujodecombustión y
ventilación de aire.
3. Sobrealfombras.ElpisoDEBEserfirmeconundesnivelmáximode1pulgada(2,54cm).
INSTALACIÓNDENTRODEUNNICHOOARMARIO
1. Si la secadora es instalada en un dormitorio, cuarto de baño, nicho o armario, el tubo del escape DEBE ser instalado hacia el
exterior.
2. NosedebeinstalarningúnotroartefactoquequemecombustibleenelmismoarmarioenqueestáinstaladalasecadoraaGas.
3. Lasecadora necesitaespacioa sualrededorpara unaventilación adecuada.
NOINSTALELASECADORAENUNARMARIOCONPUERTAMACIZA.
4. Serequierecomomínimounaaberturade120pulgadascuadradas(774,2cm2),divididaequitativamenteparalapartesuperiore
inferiordelapuerta.Cuandoseinstalaunapuerta,esnecesarioproveeraberturasparaelaire.Unapuertaapersianadaconaber-
turaspara elaireen todoellargo delapuerta esaceptable.
5. Lassiguientesilustraciónesmuestranlasdimensiónesmínimasdeespaciolibrequedebeexistirparaelbuenfuncionamientodela
secadoracuandoseinstalaenunnichooenunarmario.

25 ¼ IN.
(64.13 CM)
3 ¾ IN.
(9.52 CM)
4 13/16 IN.
(12.22 CM)
9 3/8 IN.
(23.81 CM)
2 ½ IN.
(6.35 CM)
47“
16 ¼ IN.
(41.27 CM)
36 1/16IN.
(91.60 CM)
30 13/16 IN.
(78.26 CM)
11 7/16 IN.
(29.5 CM)
41 ¼ IN
(104.77 CM)
29 7/16 IN
(74.77 CM)
27 IN.
(68.58CM)
DRAIN OUTLET
(REAR)
WATER INLETS
(REAR)
VENT 1 7/8 IN.
(4.76 CM)
5 ¼ IN.
(13.33 CM)
GAS SUPPLY
PIPE (REAR)
43 IN.
(109.22 CM)
54 5/16 IN.
(137.95 CM)
75 ½ IN.
(191.77 CM)
43 IN.
(109.22 CM)
ELECTRICAL
CONNECTION
12 ½ IN.
(31.75 CM)
DIMENSIONS PDIMENSIONS P
DIMENSIONS PDIMENSIONS P
DIMENSIONS PARA LA INSTARA LA INST
ARA LA INSTARA LA INST
ARA LA INSTALACIONALACION
ALACIONALACION
ALACION
SALIDA AL DRENAJESALIDA AL DRENAJE
SALIDA AL DRENAJESALIDA AL DRENAJE
SALIDA AL DRENAJE
(A(A
(A(A
(ATRAS)TRAS)
TRAS)TRAS)
TRAS)
42¼ IN.
(107.32 CM.)
53 IN.
(134.62 CM.)
75¼ IN.
(191.14 CM.)
36 IN.
(91.44 CM.)
29¾ IN.
(75.57 CM.)
3 IN.
(7.62 CM.)
3-1/8 IN.
(7.94 CM.)
17½ IN.
(44.45 CM.)
44 IN.
(111.76 CM.)
31¾ IN.
(80.65 CM.) 40½ IN.
(102.87 CM.)
ENTRADAS DE
AGUA (ATRAS)
CONEXIÓN
ELECTRICOS
LINEA DE ALIMENTA-
TION DE GAS (ATRAS)

16
5
4
8
7
5
6
3
3PERNOS
SEPARADORES
ABRAZADORES EN
FORMA DE "P"
DESEMBALAJE
1. Utilizando las cuatro esquineras de embarque de la caja de cartón (dos a cada
lado), coloque cuidadosamente la secadora sobre el costado izquierdo y saque la
base de espuma de embarque.
Peso excesivo. Se necesitan dos o más personas
para mover la Lavadora.
2. Vuelva a colocar el centro de lavanderia en la posición vertical
3. Saque lo siguiente de la parte posterior de la lavadora:
4 pernos,
4 separadores amarillos de plástico,
3 abrazaderas metálicas en forma de "P".
4. Saque el panel de servicio de la
parte delantera de la lavadora.
5. Saque las 4 tuercas y las 6 arandelas
grandes que sujetan los 2 pernos
de expedición amarillos al tambor
y al base. Lavante el tambor y
saque los pernos (una cinta amarilla
se encuentre alrededor de las
piezas que deben estar sacadas).
Se debe de retirar estos pernos para
soltar el cabel de alimentación del
aro de expedición.
6. Saqueel bloquegrandede espuma
que se encuentra debajo del
tambor. Levante el tambor, incline
labase delbloquede espuma hacia
la parte posterior de la lavadora
hasta que se salga, y jálelo.
7. Saque y deseche la cinta amarillo y
la etiqueta de la partre delantera
de la lavadora.
8. Vuelva a colocar el panel de servico
y los tornillos.
9. Con cuidado, mueva el centro de
lavanderia a cuatro pies (1,22 m)
de su ubicación definitiva para la
instalación final.
NOTA: Encaso de quelalavadoratiene
que estar transportada en el futuro, es
necesario que vuelva a instalar la
quincalla de la fijación de expedición
para empedir daños a la lavadora
durante la expedición.
INSTALACIÓNENCASASMÓVILES
1. EltubodeescapedelasecadoraDEBEser
instaladohaciaelexterior(Elescapedebe
colocarseenlaparteexterior y nodebajo
de la casa móvil.) Debe usarse ducto de
metalquenoseacombustible.Elductode
metaldebetenercuatropulgadas(10,16
cm)dediámetroynotenerobstrucciones.
Espreferibleusarductodemetal quesea
rígido.
2. Sieltubodeescapedelasecadoracorrea
través del piso y el área debajo de la casa
móvilescerrada,elductodeescapeDEBE
terminarfueradelrecinto,conelextremo
finalaseguradoencontradelaestructura
de la casa móvil.
3. Alinstalarunasecadoradegasenunacasa
móvil,hayqueinstalarunaprovisióndeaire
fresco suplementario. La provisión tiene
que ser más grande que dos veces el
espacio del escape de la secadora.
4. Vealaspáginas2y3paraotrosrequísitos
importantesdeventilación.
5. La instalación DEBE cumplir con las
estándaresaplicablesdelaManufactured
Home Construction & Safety Standard -
EstándaresdeSeguridadyConstrucciónde
CasasPrefabricadas(Título24CFR-Parte
32-80delReglamentoFederal) ocuando
dichos estándares no sean aplicables, se
deben complir con los estándares de la
American National Standard for Mobile
Homes (Estándares Nacionales
Americanas para Viviendas Móviles). En
Canadá se aplica el Estándar CSA Z240.
Estasecadora hasido
diseñadaPARAUSODOMESTICOsolamente,
deacuerdocon lanormaANSIZ 21.5.1.
FOAM
SHIPPING
PA D
SHIPPIN
G
C
A
R
T
O
N
C
O
R
N
E
R
P
Esquineras de
embarque de la
caja de cartôn
Espuma protectora
de embarque

17
INSTALACIÓN ELÉCTRICA
TODASloscentrolavandoriaELÉCTRICAS
Los siguientes requerimientos son
específicosparaelfuncionamientocorrectoysegurodesu
secadora.Elincumplimientodeestasinstruccionespuede
causarprolongaciónexcesivadeltiempodesecadoyriesgos
de incendio.
EsteartefactoDEBEserpuestoatierrademaneracorrecta.Si
la lavanderia no está debidamente puesta a tierra se puede
producirunchoqueeléctrico.Sigalasinstruccionesindicadasen
estemanualpara lapuesta atierraenforma correcta.
Nouseuncordóndeextensiónconestalavanderia.Algunos
cordonesdeextensiónnopuedensoportarlacantidaddecorriente
eléctricaqueutilizaestasecadoraypuedenfundirse,creandoun
peligro de choque eléctrico y/o incendio. Ubique la lavanderia
demaneraqueelcordóneléctricolleguehastaeltomacorriente
que se va a usar, dejando un poco de holgura para el cordón.
Consultelosrequerimientosdeinstalaciónpreliminaresindicados
enestemanualparaelcordóneléctricoquedebeseradquirido.
SedebeinstalarunanclajeaprobadoporelU.L.paraelcordón
eléctrico. Sinoseutilizaunanclajeparasujetarelcordóneléctrico,
éste puede salirse de la lavanderia y cortarse con cualquier
movimiento,resultandoenunchoqueeléctrico.
No utilice un tomacorriente con cables de aluminio con un
cordón y un enchufe de cobre (o viceversa). Se produce una
reacciónquímica entreel cobrey elaluminio quepuedecausar
cortacircuitos.Elcableadoytomacorrienteapropiadoesun
cordóneléctricoequipadoconconductoresdecobreconun
tomacorrienteconconductoresdecobre.
NOTA: Laslavanderiaqueoperanconunsuministrodeenergía
de 208 voltios usarán más tiempo de secado que aquellas que
operanconunsuministrodeenergíade240voltios.
REQUERIMIENTOS PARA LA PUESTA A TIERRA
CentrodelavanderiaELÉCTRICASNocanadienses
La conexión indebida del conductor de puesta a
tierradelequipopuedeocasionarunriesgodechoqueeléctrico.
Consulte con un electricista profesional si tiene alguna duda
respectoalapuestaatierracorrectadelartefacto.
Paraunasecadorapuestaatierra,concordóneléctrico:
1. La lavanderia DEBE ser puesta a tierra. En caso de
malfuncionamientoofalla,lapuestaatierrareduciráelriesgo
de choque eléctrico proporcionando un trayecto de menor
resistencia a la corriente eléctrica.
2. Si su lavanderia está equipada con un cordón eléctrico que
poseeunconductordepuestaatierradelequipoyunenchufe
de puesta a tierra, dicho enchufe DEBE ser conectado a un
tomacorriente adecuado, debidamente instalado y puesto a
tierradeacuerdocontodosloscódigosyreglamentoslocales.
Sitienealgunadudaconsulteaunelectricistaprofesional.
Parauna lavanderiaconectada permanentemente:
1. La lavanderia DEBE serconectada a unsistema decableado
metálico permanente, puesto a tierra; o se debe instalar un
conductordepuestaatierradeequipojuntoconlosconductores
delcircuitoyconectarsealbornedepuestaatierradelequipo
o al cable del artefacto.
Centrodelavanderia ELÉCTRICAScanadienses
Laconexiónindebidadelconductordepuestaatierra
delequipopuedeocasionarunriesgodechoqueeléctrico.Consulte
con un electricista profesional si tiene alguna duda respecto a la
puestaatierracorrectadelartefacto.
Paraunalavanderiapuestaatierra,concordóneléctrico:
1. La lavanderia DEBE ser puesta a tierra.En caso de
malfuncionamientoofalla,lapuestaatierrareduciráelriesgo
de choque eléctrico proporcionando un trayecto de menor
resistencia a la corriente eléctrica.
2. Sisulavanderiaestáequipadaconuncordóneléctricoqueposee
un conductor de puesta a tierra del equipo y un enchufe de
puesta a tierra, dicho enchufe DEBE ser conectado a un
tomacorriente adecuado, debidamente instalado y puesto a
tierradeacuerdocontodosloscódigosyreglamentoslocales.
Sitienealgunadudaconsulteaunelectricistaprofesional.
TODOSloscentroslavanderiaaGAS
Estalavenderiaestáequipadaconunenchufedetresespigas (de
puestaatierra)paraprotecciónencontradechoqueseléctricosy
debe ser conectada directamenta en un receptáculo para tres
espigas el cual debe estar puesto a tierra. No corte ni elimine la
espigade puestaa tierrade este enchufe.
P
O
S
T
S

18
Centrodelavanderia ELÉCTRICASNocanadienses
CABLE DE
PUESTA A
TIERRA
NEUTRAL
ROJO
NEGRO
BLANCO
TUERCA
ATORNILLELA TUERCA
ESTAS ROSCAS
CONDUCTOR
VERDE DE
CORDÓN
ELÉCTRICO
TORNILLO
VERDE
DE PUESTA
A TIERRA BORNE PLATEADO
TABLERO DE
BORNES
CORDÓN
ELÉCTRICO
SOPORTE DE
MONTAJE DEL
ANCLAJE DE
CABLE
CONEXIÓNESELÉCTRICASPARAUNSISTEMATETRAFILAR
1. Saquelostornillosquesujetanlacubiertade
accesodeltablerodebornesy elsoportede
montaje del anclaje de cable situado en la
esquina superior en la parte trasera de la
secadora.
2. Instale un anclaje de cable aprobado por el
U.L., en el orificio de entrada del cordón
eléctrico en el soporte de montaje. Luego
aprietelatuercaconlosdedossolamente.
3. Desconecteelcable depuestaatierraneutral deltornilloverde
de puesta a tierra situado en la parte superior del tablero de
bornes.
4. Inserteuncordóneléctricotetrafilarde30amp,NEMA10-30
Tipo STo SRDT, aprobadopor elU.L., através delanclaje de
cable.
5. Conecteelcableverdedepuestaatierradelcordóneléctrico
algabinete medianteel tornilloverdedepuesta atierra.
6. Conecteelconductorblanco(neutro)delcordóneléctricoyel
cable de puestaatierradelmazodecablesdelasecadoraal
borneplateadocentraldeltablerodebornes.
7. Conectelosconductoresrojoynegrodelcordóneléctricoalos
bornesbronceadosexternosdeltablerodebornes.
8. Aprietefirmementelostornillosdelanclajedecablecontrael
cordóneléctrico.
9. Coloquenuevamentelacubiertadeltablerode bornes.
Centrodelavanderia ELÉCTRICASNocanadienses
CONEXIÓNESELÉCTRICASPARA UNSISTEMATRIFILAR
1. Saquelostornillosquesujetanlacubiertade
accesodeltablerodebornesyelsoportede
montaje del anclaje del cordón, situado en
la esquina superior de la parte trasera de
secadora.
2.Instale unanclaje decable aprobadopor elU.L.,
en el orificio de entrada del cordón eléctrico en el soporte de
montaje.Luegoaprietelatuercaconlosdedossolamente.
3. Inserteuncordóneléctricode30amp,NEMA10-30TipoSRDT,
aprobado por el U.L., a través del anclaje de cable.
4. Conecteelconductorneutrodelcordóneléctrico(cablecentral)
al borne central plateado del tablero de bornes. Apriete
firmementeeltornillo.
5. Conecte los dos conductores externos restantes del cordón
eléctricoalos bornesbronceadosexternosdeltablerodebornes.
Aprietefirmementelos tornillos.
6.Aprietefirmementelostornillosdelanclajedecablecontrael
cordóneléctrico.
7.Coloquenuevamentelacubiertadeltablerodebornes.
TORNILLO VERDE
DE PUESTA A
TIERRA
BORNE PLATEADO
CABLE DE
PUESTA A
TIERRA
NEUTR0

19
Atadura
de
alambre
6.Concuidado,mueveelcentrodelavanderiahastasuubicación
definitivaparainstalaciónfinal. Losrodillosenlaparteposterior
de la base de la lavadora permiten el movimiento fácil en
instalaciones del armario o del alcove. Empuje suavemente
detrás en el gabinete de la lavadora. NOTA: Suavmente
empujarelgabinetedelsecadorpuedelevantarelfrentedela
lavadorasobreel1/8"quecontratarálaspiernasposterioresal
piso.
7. CONEXIÓN DEL GAS (Secadoras a gas solamente)
a. Saque la tapa de embarque de la tubería de gas de la
secadora situadaenla partetrasera.
NOTA: NO conectelalavanderíaalsuministrodepropano,
sinprimeroinstalareljuegodeconversiónapropano. Eljuego
deconversiónapropanodebeserinstaladoporuntécnicode
gas calificado.
b. Conecte una tubería semirígida de 1/2" (1,27 cm) D.I. o
unatuberíaaprobada,desdelalíneadesuministrodegasala
tubería de 3/8" (0,96 cm) ubicada en la parte trasera de la
secadora. Utilice un reductor de 1/2" (1,27 cm) a 3/8" (0,96
cm) para la conexión. Aplique un sellador de roscas de uso
aprobado, resistente a la corrosión de los gases licuados, en
todaslasunionesdelatubería.
c. Abralaválvuladecierreenlatuberíadesuministrodegas.
d. Pruebe todas las conexiones aplicando con una escobilla
unasoluciónjabonosa.
NUNCAUTILICEUNALLAMAABIERTAPARADETECTARFUGAS
DEGAS.
8.Formeuna"U"enelextremodeltubo de drenagecoeltubo
señalandohaciaeldrenaje. Coloqueelextremoformadodel
tubodedrenajeenlavaderoorunatuberíaverticalyfíjelocon
susujetacablesincluidoen elpaquete.
AEN
INSTALACION
La nivelación del ruido y de la vibración excesivos de la
lavadora puede ser prevenida correctamente nivelando la
lavadora.
1. Para la instalación derecha libre y con la lavadora en ella
está la posición final, pone un nivel encima de la lavadora.
Ajuste las piernas de nivelación así que la lavadora es, y
esquina-a-esquina estable de adelante hacia atrás y de
lado a lado llana. Presione abajo en esquinas y lados
alternos y siéntase para el movimiento más leve. Ajuste la
pierna apropiada así que la arandela es SÓLIDA en el piso
en las cuatro piernas. Guarde la extensión de nivelación de
la pierna en un mínimo para el mejor funcionamiento de la
lavadora.
NOTA: La extensión de la pierna no estar encima
(1) pulgada para prevenir la vibración excesiva.
2. Deje correr un poco de agua de las llaves de agua caliente
y fría para pilgar las lîneas y eliminar las particulas que pued
en obstriur las rejillas de las vàlvulas de agua.
3. Examine los tubos de entrada de agua para asegurarse de
que las arandelas de caucho estén instaladas en cada
extremo.
4. Conecte con cuidado los tubos de entrada a la vàlvula de
agua (en el lado izquierdo de la lavadora), apriete a mano y
luego apriete 2/3 de vuelta con unos alicates.
NO ESTROPEE LAS ROSCAS NI APRIETE
ESTAS CONEXIONES EXCESIVAMENTE.
5. Determinecuàl delasllaves deaguaes lade aguaCALIENTE
y conecte con cuidado el tubo inferior de entrada a la llave
de agua CALIENTE, apriete a mano y luego apriete 2/3 de
vueltaconunosalicates. Conecteconcuidadoeltubosuperior
de entrada a la llave de agua FRIA, apriete a mano y luege
apriete 2/3 vuelta con unos alicates.
NO ESTROPEE LAS ROSCAS NI APRIETE
ESTAS CONEXIONES EXCESIVAMENTE.
Abra la llave del agua y compuebe que no haya fugas en
ningu de las dos conexiones.

20
9. Saquelos dos(2)tornillos quesujenel panel deacceso
delantero de la secadora al gabinete de la secadora. Lev-
anteel panelhasta quelas lengüetasse desenganchendel
gabinetsaque el panelycolóquelo aunlado.
10.Conecte el ducto de escape al sistema de escape exterior.
Utilicecintaparaobturartodaslasuniones.
11.Conecteelcordóneléctricoauntomacorrientepuestoatierra.
NOTA:Asegúresedequelacorrienteestédesconectadaen
el disyuntor/caja de fusibles, antes de conectar el cordón
eléctrico enel tomacorriente.
12.Conectelacorrienteeneldisyuntor/cajadefusibles.
Antesdeponer enfuncionamientola
secadora,asegúresedequenohayamaterialescombustibles,
gasolinay otros vaporesinflamablescerca delasecadora.
Además asegúrese de que no haya nada (tal como cajas,
ropas,etc.)queobstruyaelflujodelairedecombustióny
ventilación.
13.Vuelvaainstalarelpaneldeaccesodelanterodelaseadora
14.Hagafuncionarlasecadoraduranteunciclocompletopara
comprobarsubuenfuncionamiento.
NOTA: En las secadoras a gas, antes de encender el
quemadoresnecesariopurgarelairedelatuberíadelgas.Si
elquemador no enciende dentrode45 segundos,cuando
la secadora se enciende por primera vez, el interruptor de
seguridad apagará el quemador. Si ésto sucede, gire el
contadordetiempoalaposición"OFF"(apagado)yespere
5 minutos antes de intentar encender la secadora
nuevamente.
Tornillos del
panle
de acceso
15.Si su lavandería no funciona, consulte la sección "Lista de
Control de Averías" que se encuentra en su Manual del
Usuario,antesdellamarparaobtenerservicio.
16.Conserve estas instrucciones cerca de la secadora para
referenciafutura.
NOTA: Dentrode laconsola de lasecadora odebajo del
panelsuperior seencuentra undiagramadel cableado.
PIEZASDERECAMBIO
Sinecesitaobtenerpiezasderecambioparasusecadora,póngase
encontactoconeldistribuidordondecomprósusecadora.
Cuando se reparan los controles, marque todos
loscablesconetiquetasantesdedesconectarlos.Cualquiererror
decableadopuedecausarunaoperacióninadecuadaypeligrosa.
Asegúresedequelasecadorafuncioneadecuadamentedespués
de repararla.
Destruya la caja de cartón, las bolsas de
plástico y la banda metálica después de haber desempacado el
centrodelavandería. Los niñospuedenponersea jugar conellos.
Las cajas de cartón cubiertas con alfombras, colchas o pedazos
deplásticopuedenconvertirseencámarassinaire y causarasfixia.
Elimine todos los materiales poniéndolos en la basura o fuera
del alcance de los niños.
Lasinstruccionesincluidasenestemanual
yenelrestodeladocumentaciónqueseentregaconlalavandería
nopuedencubrirtodaslassituacionesocondicionesposiblesque
puedan presentarse. Por lo tanto, se DEBEN seguir prácticas
seguras y tener cuidado cuando se instala cualquier artefacto
doméstico.
Se obtiene el màximo de beneficios y resultados cuando
todaslasinstruccionesdeseguridadydefuncionamiento
son comprendidasypuestasenpràcticadeformarutinaria
cada vez que se lava la ropa.
