Frigidaire FAHE4045QW User manual

All about the
Installation
of your Washer
Important Safety Instructions........................... 2-3
Installation Requirements ................................4-6
Installation Instructions................................... 7-9
Accessories...................................................... 10
Français........................................................... 11
Español ........................................................... 21
TABLE OF CONTENTS
A02861101A (1410)

2
IMPORTANT SAFETY INSTRUCTIONS
Shipping Hardware
Foam shipping restraint (inside wash tub)
removed and stored
Shipping bolt (underneath appliance) removed
and stored
Leveling
Washer is level, side-to-side and front-to-back
Cabinet is setting solid on all corners
Water Supply
Use only new hoses and verify rubber sealing
washers are installed
HOT supply is connected to HOT inlet and
COLD supply is connected to COLD inlet
HOT and COLD water supply turned on
No leaks present at water supply connections
or appliance inlet connections -
recheck in 24 hours
Drain
Stand pipe or wall drain height minimum 36”
Drain hose secured in place with cable tie
(shipped in drum)
Electrical Power
House power turned on
Washer plugged in
Final Checks
 Installation Instructions and Use and Care
Guide read thoroughly
Water enters drum when cycle starts with lid
lowered.
Registration card sent in
Installation Checklist
Definitions
This is the safety alert symbol. It is used to alert
you to potential personal injury hazards. Obey all safety
messages that follow this symbol to avoid possible injury
or death.
Recognize safety symbols, words
and labels
Safety items throughout this manual are labeled with
a WARNING or CAUTION based on the risk type as
described below:
IMPORTANT
IMPORTANT indicates installation, operation or
maintenance information which is important but not
hazard-related.
WARNING
WARNING indicates a potentially hazardous situation
which, if not avoided, could result in death or serious
injury.
WARNING
Please read all instructions before using this washer.
CAUTION
CAUTION indicates a potentially hazardous situation
which, if not avoided, may result in minor or moderate
injury.
DANGER
DANGER indicates an imminently hazardous situation
which, if not avoided, will result in death or serious
injury.

3
IMPORTANT SAFETY INSTRUCTIONS
NOTE
Hoses are not included with washer purchase. See
“Accessories” section for various inlet hose kits to fit your
specific installation.
NOTE
The electrical service to the washer must conform with
local codes and ordinances and the latest edition of the
National Electrical Code, ANSI/NFPA 70, or in Canada,
the Canadian Electrical Code C22.1 part 1.
WARNING
FIRE HAZARD
For your safety the information in this manual must be
followed to minimize the risk of fire or explosion or to
prevent property damage, personal injury or loss of life.
Do not store or use gasoline or other flammable vapors
and liquids in the vicinity of this or any other appliance.
WARNING
SUFFOCATION HAZARD
Destroy the carton and plastic bags after the washer is
unpacked. Children might use them for play. Cartons
covered with rugs, bedspreads, or plastic sheets can
become airtight chambers causing suffocation. Place
all materials in a garbage container or make materials
inaccessible to children.
IMPORTANT
The instructions in this manual and all other literature
included with this washer are not meant to cover
every possible condition and situation that may occur.
Good safe practice and caution MUST be applied when
installing, operating and maintaining any appliance.
Maximum benefits and enjoyment are achieved
when all the Safety and Operating Instructions are
understood and practiced as a routine with your
laundering tasks.
CAUTION
EXCESSIVE WEIGHT HAZARD
To avoid back or other injury, have more than one
person move or lift the washer.
Save these instructions for future reference.
Inlet hose (x2)
Tools and materials needed for installation:
Adjustable
pliers
Adjustable
wrench
3/8” or 10 mm
box wrench
OR OR AND AND
Ratchet and
socket set
Carpenter’s level

4
INSTALLATION REQUIREMENTS
NOTE
GFI (Ground Fault Interrupter) receptacle is not
required.
NOTE
Because of potentially inconsistent voltage capabilities,
the use of this washer with power created by gas
powered generators, solar powered generators, wind
powered generators or any other generator other than
the local utility company is not recommended.
WARNING
ELECTRICAL SHOCK HAZARD
Improper connection of the equipment grounding
conductor can result in a risk of electrical shock. Check
with a licensed electrician if you are in doubt as to
whether the appliance is properly grounded.
CIRCUIT - Individual, properly polarized and grounded
15 amp. branch circuit fused with 15 amp. time delay
fuse or circuit breaker.
POWER SUPPLY - 2 wire, with ground, 120 volt single
phase, 60 Hz, Alternating Current.

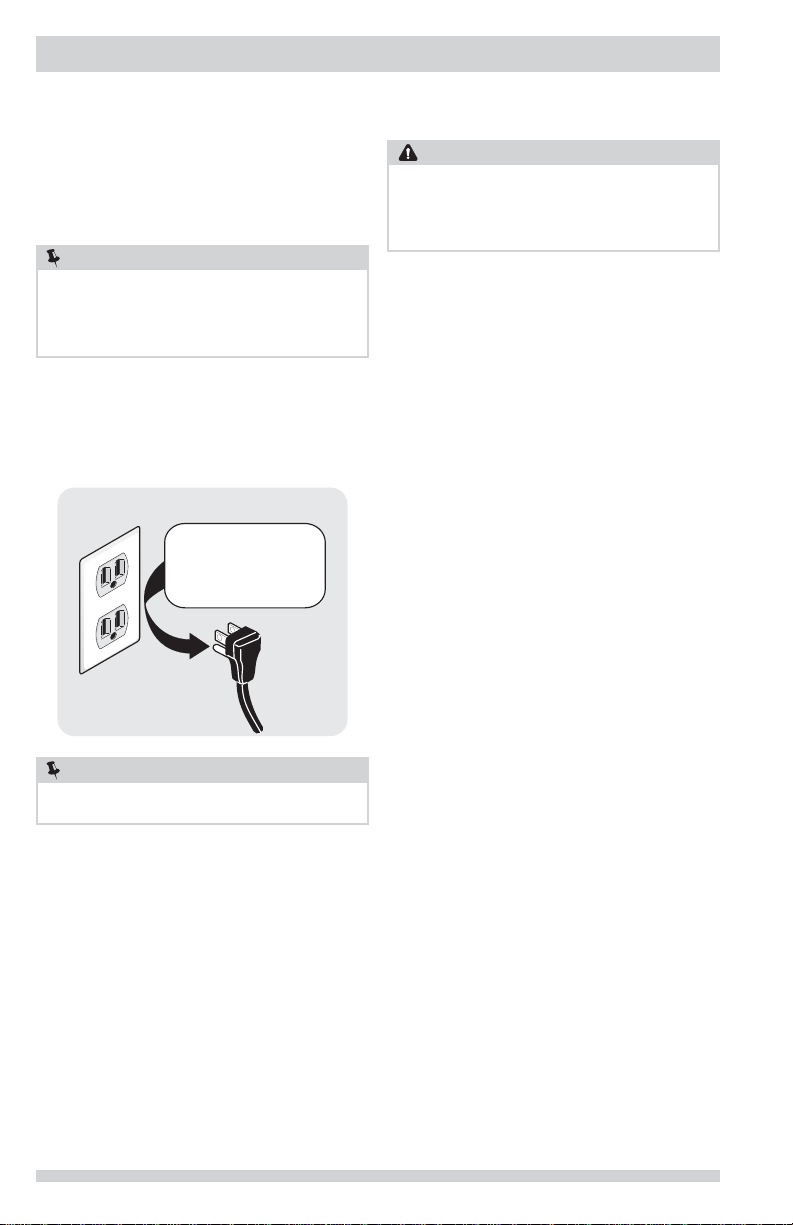

OUTLET RECEPTACLE - Properly grounded 3-prong
receptacle to be located so the power supply cord
is accessible when the washer is in an installed
position.
Grounding type
Grounding type
wa
wa
ll receptacl
ll receptacle
Po
Po
wer cord with
wer cord with
3-prong
3-prong
gr
gr
ounded plug
ounded plug
Do not,
Do not,
under
under
an
an
y cir
y cir
cumstances,
cumstances,
cut,
cut,
remo
remo
ve
ve,
or b
or b
ypass th
ypass the
gr
gr
ounding pr
ounding pr
ong.
ong.
Water supply requirements
Hot and cold water faucets MUST be 3/4 inch with
threading for laundry hose connection. Water pressure
MUST be between 30 and 120 psi. Pressure difference
between hot and cold cannot be more than 10 psi. Your
water department can advise you of your water pressure.
Electrical system requirements Ground requirements
1The washer MUST be grounded. In the event of
malfunction or breakdown, grounding will reduce the
risk of electrical shock by a path of least resistance
for electrical current.
2Since your washer is equipped with a power supply
cord having an equipment-grounding conductor
and a grounding plug, the plug MUST be plugged
into an appropriate, copper wired receptacle that is
properly installed and grounded in accordance with
all local codes and ordinances or in the absence of
local codes, with the National Electrical Codes, ANSI/
NFPA 70 (latest edition). If in doubt, call a licensed
electrician. DO NOT cut off or alter the grounding
prong on the power supply cord. In situations where
a two-slot receptacle is present, it is the owner’s
responsibility to have a licensed electrician replace
it with a properly grounded three prong grounding
type receptacle.

5
INSTALLATION REQUIREMENTS
NOTE
For installations requiring a longer drain hose, have
a qualified technician install a longer drain hose
(according to your model number) available from an
authorized parts distributor. For drain systems in the
floor, install a syphon break kit available from your local
hardware store.

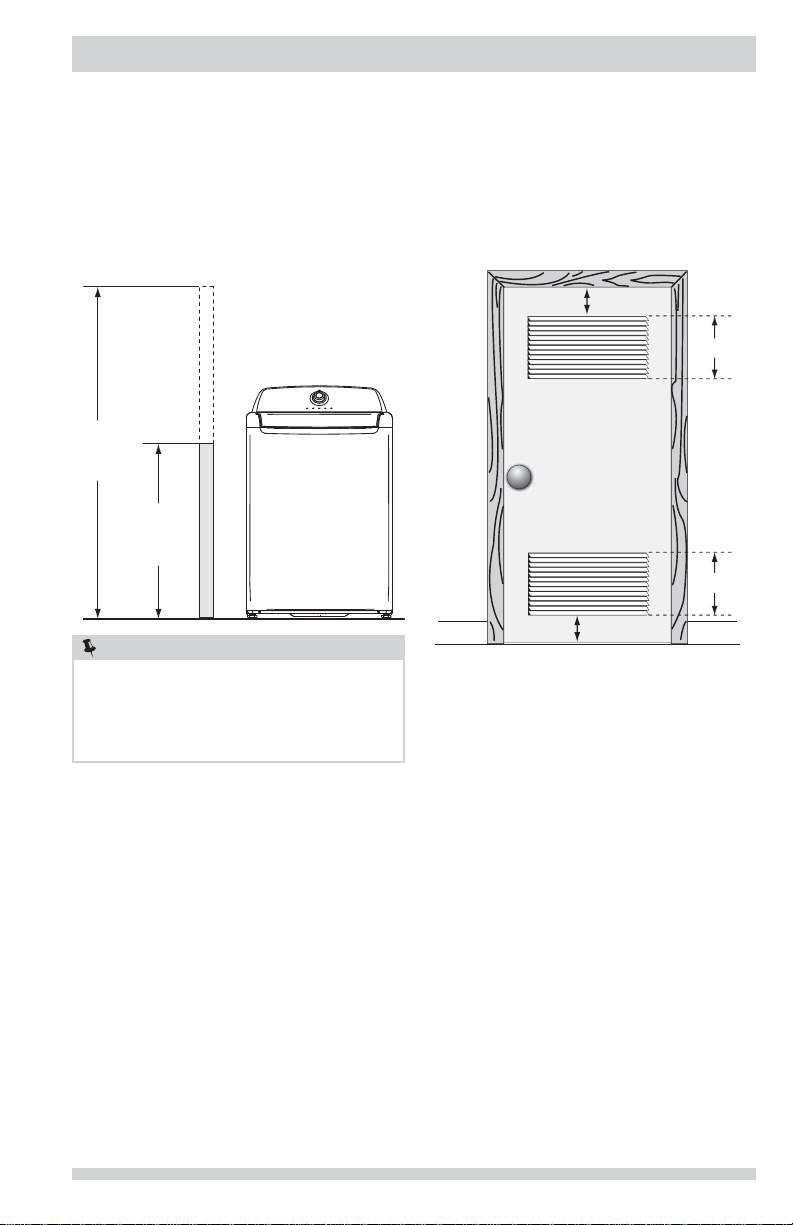

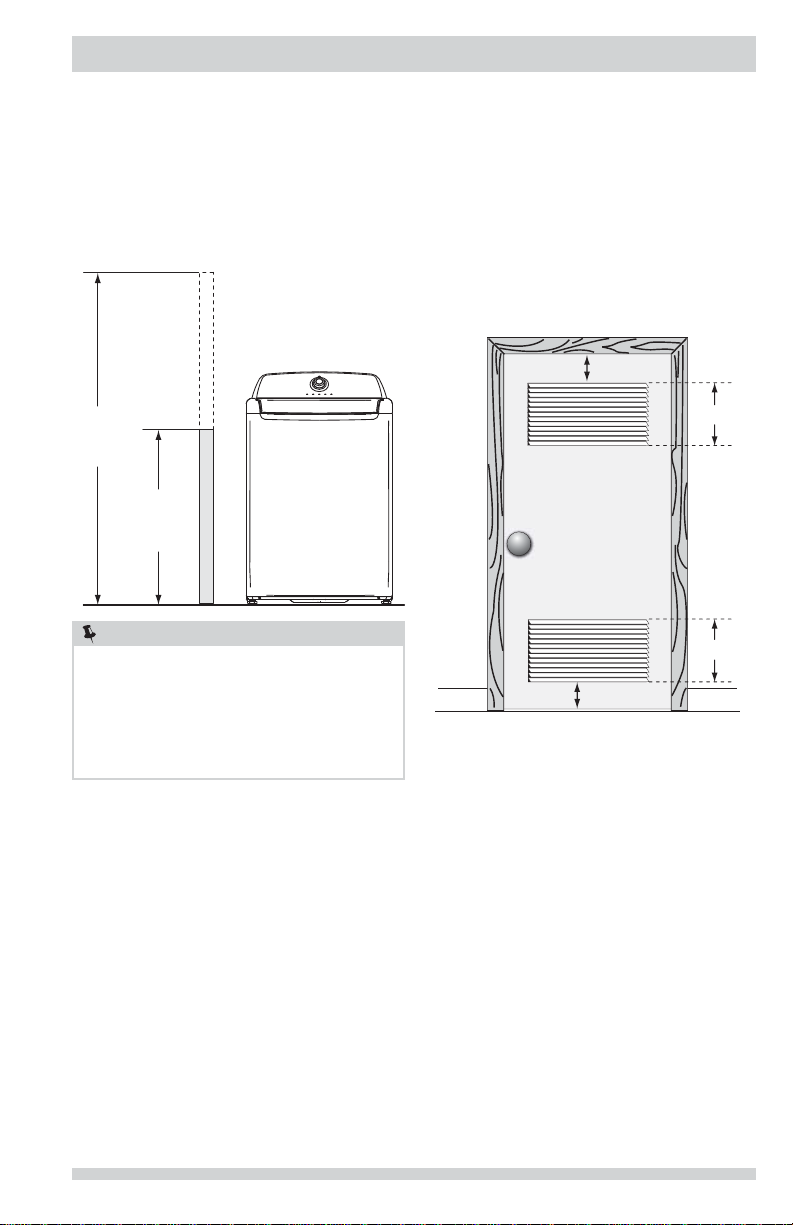

Installation in a Recess or Closet
If washer and dryer are installed in the same closet, door
ventilation is required: A minimum of 120 square inches
(774.2 cm²) of opening, equally divided at the top and
bottom of the door, is required. Louvered openings should
be located 3 inches (7.6 cm) from bottom and top of
door. Air openings are required to be unobstructed when
a door is installed. A louvered door with equivalent air
openings for the full length of the door is acceptable.
60 sq. in.
(387.1cm²)
3”
(7.6cm)
60 sq. in.
(387.1cm²)
3”
(7.6cm)
closet door
Drain system requirements
1 Drain capable of eliminating 17 gals (64.3 L) per
minute.
2 A standpipe diameter of 1-1/4 in. (3.18 cm)
minimum.
3 The standpipe height above the floor should be:
Minimum height: 36 in. (91 cm)
Maximum height: 96 in. (244 cm)
96”
(244cm)
max.
33”
(84cm)
min.

6
INSTALLATION REQUIREMENTS
IMPORTANT
DO NOT INSTALL YOUR WASHER:
1 In an area exposed to dripping water or outside
weather conditions. The ambient temperature
should never be below 60° F (15.6° C) to
maximize detergent effectiveness.
2 In an area (garage or garage-type building)
where gasoline or other flammables (including
automobiles) are kept or stored.
3 On carpet. Floor MUST be solid with a maximum
slope of 1 inch (2.5 cm). To minimize vibration
or movement, reinforcement of the floor may be
necessary.
MINIMUM INSTALLATION CLEARANCES - Inches (cm)
SIDES REAR TOP FRONT
Alcove 0”
(0 cm) 0”
(0 cm) 20.5” (52 cm) n/a
Closet 0”
(0 cm) 0” (0 cm) 20.5” (52 cm) 1” (2.5 cm)
Clearance requirements
27” (68.5 cm) 29” (73.5 cm)
37”
(94 cm)
12”
(30.5 cm) 43”
(109 cm)
60” (152.5 cm)
to clear open lid
Washer Dimensions
drain hose reten-
tion clamp on
rear of washer2
water supply
connection on
rear of washer
power cord attachment
location on rear of unit1
1Power supply cord length on gas unit approximately 60 inches (152.5 cm).
2Loose drain hose length beyond clamp approximately 52 inches (132 cm).
0”
(0 cm)
0”
(0 cm)
1”
(2.5 cm)
0”
(0 cm)
23”
(58.5 cm)

7
INSTALLATION INSTRUCTIONS
NOTE
If the washer is to be transported at a later date, the
tub blocking pad, shipping bolt, and plastic spacer
block should be retained.
IMPORTANT
To prevent vibration, possible machine damage and
maximize performance, the following steps must be
completed.
CAUTION
EXCESSIVE WEIGHT HAZARD
To avoid back or other injury, have more than one
person move or lift the appliance.
WIRE CLIP
PLASTIC
SPACER
SHIPPING
BOLT
PLASTIC
CLAMP
Unpacking Instructions
1. If foam tub block has been removed, reinsert it now
and retape the lid securely.
2. Using a rug, blanket or piece of cardboard to protect
the floor, carefully lay the washer on its left side.
3. Using a ratchet with 3/8” (10 mm) socket, remove the
mechanism shipping bolt and plastic spacer block from
the center of the base.
4. Carefully return the washer to an upright position.
5. Remove the tape holding the lid shut and open the lid.
6. Remove the foam tub block and other tub contents.
7. From the back of the washer, remove the wire
shipping clip securing the drain hose.
8. DO NOT remove the PLASTIC CLAMP which secures
the drain hose to the right side of the washer
backsheet. It helps form a standpipe to prevent water
siphoning.
9. Carefully move the washer to within 4 feet of the final
location for the start of the installation.

8
NOTE
Hoses are not included with washer purchase. See
“Accessories” section for various inlet hose kits to fit
your specific installation.
INSTALLATION INSTRUCTIONS
Leveling your washer
1Run some water from the hot and cold faucets
to flush the water lines and remove particles
that might clog the water valve screens and to
determine which faucet is hot and which is cold
supply.
Connecting inlet water
2Connect the HOT inlet hose to the HOT inlet
connection on the washer and the COLD inlet
hose to the COLD inlet connection on the washer.
Tighten by hand until snug. Then tighten each
supply connection another 2/3 turn with pliers.
Do not cross thread or over-tighten these
connections.
3Connect the HOT inlet hose to the HOT water
supply and the COLD inlet hose to the COLD water
supply. Tighten by hand until snug. Then tighten
each supply connection another 2/3 turn with
pliers. Do not bend, kink or pinch water inlet
hoses.
4Turn on the water and check for leaks.
RUBBER WASHERS
MUST BE PRESENT USE ONLY
NEW HOSES
Excessive noise and vibration can be prevented by
properly leveling the washer.
1With the washer within 4 feet (1 m) of its final
location, use a carpenter’s level to level your
washer front-to-back and side-to-side. For front-to-
back leveling, place bottom edge of the level on the
seam between the top panel and side panel. For
side-to-side leveling place the bottom side of the
level flush to the side panel.
2Use adjustable pliers to adjust the leveling legs so
the washer is level front-to-rear and side-to-side,
and stable corner-to-corner.
3Press down on alternate corners and sides and feel
for the slightest movement. Adjust the appropriate
leg(s) so the washer sits solidly on the floor on
ALL four legs. Keep the leveling leg extension at a
minimum for best performance of the washer.
a
ef
g
b
cd
“C”
(COLD)
“H”
(HOT)
ab
c
d
raise lower

9
Connecting drain and electrical
CABLE TIE
1Form a “U” shape on the end of the drain hose
with the hose pointed toward the drain. Place the
formed end in a laundry tub or a standpipe and
secure with a cable tie provided in the enclosure
package.
2Place the hook end of the drain hose in the drain
opening. Secure the drain hose with the cable
tie (provided in the enclosure package) to the
standpipe, inlet hose, laundry tub, etc. so the hose
does not pull out from the force of the water.
3Plug the power cord into a grounded outlet.
4Turn on the power at the circuit breaker/fuse box.
5Carefully slide the washer to its final position.
Recheck for level and rock corners for stability.
6Read the
Use & Care Guide provided with the
washer. It contains valuable and helpful information
that will save you time and money.
7Run the washer through a complete cycle, checking
for water leaks and proper operation.
8If you have any questions during initial operation,
please review the “Avoid Service Checklist” in your
Use & Care Guide before calling for service.
9Place these instructions in a location near the
appliance for future reference.
Grounding type
Grounding type
wa
wa
ll receptacl
ll receptacle
Po
Po
wer cord with
wer cord with
3-prong
3-prong
gr
gr
ounded plug
ounded plug
Do not,
Do not,
under
under
an
an
y cir
y cir
cumstances,
cumstances,
cut,
cut,
remo
remo
ve
ve,
or b
or b
ypass th
ypass the
gr
gr
ounding pr
ounding pr
ong.
ong.
IMPORTANT
Check to ensure the power is off at a circuit breaker/
fuse box before plugging the power cord into an outlet.
NOTE
The standpipe inside diameter must be 1-1/4” (3.2 cm)
minimum. There must be an air gap around the drain
hose in the standpipe. A snug hose fit can cause a
siphoning action.
INSTALLATION INSTRUCTIONS

10
ACCESSORIES
Replacement parts:
If replacements parts are needed for your washer, contact
the source where you purchased your washer or refer to
your
Use and Care Guide for more information.
MOBILE HOME INSTALLATION KIT
P/N 137067200
Installation in a mobile home requires the use of a
MOBILE HOME INSTALLATION KIT.
INLET HOSE KITS
Please call 866-233-8353 (in Canada, 800-265-8352)
to explore hose kit options that will meet your specific
installation needs.
UNIVERSAL APPLIANCE WRENCH
P/N 137019200
A UNIVERSAL APPLIANCE WRENCH is available to aid in
dryer/washer feet adjustment.
TOUCH UP PAINT PENS*
Classic White Touch Up Pen - P/N 5304468812
*Other colors may be available. Contact the source where you
purchased your washer.
Technical Sheet/Wiring Diagram:
CAUTION
Failure to use accessories manufactured by (or approved
by) the manufacturer could result in personal injury,
property damage or damage to the washer.
WARNING
ELECTRICAL SHOCK HAZARD
Label all wires prior to disconnection when servicing
controls. Wiring errors can cause improper and dangerous
operation. Verify proper operation after servicing.
NOTE
A wiring diagram and technical data sheet are located
inside the washer console.
To remove the console faceplate follow the directions
below:
1. Disconnect washer from electrical source.
2. Remove the hole plugs on the back of the console
housing.
3. Insert a small, straight blade screw drive to gently pry
downward on each faceplate retaining tab.
4. Gently lay the console faceplate forward without
pulling wires to access technical/wiring diagram.
5. When finished with repair, return sheet inside console,
snap faceplate to console housing and reinstall hole
plugs.
TECH DATA SHEET/
WIRING DIAGRAM

Tout à propos de
Installation
de votre Laveuse
Mesures de sécurité importantes...................12-13
Exigences d’installation.................................14-16 Instructions d’installation..............................17-19 Accessoires...................................................... 20
TABLE DES MATIÈRES

12
MESURES DE SÉCURITÉ IMPORTANTES
Matériel d’expédition
Le bloc de retenue en mousse (situé dans la
cuve de lavage) a été enlevé et remisé
Le boulon d’expédition (sous l’appareil) a été
enlevé et remisé
Mise à niveau
La laveuse est au niveau latéralement et de
l’avant vers l’arrière
Les quatre coins de la caisse reposent
fermement sur le plancher
Alimentation en eau
Utilisez seulement les nouveaux tuyau
d’entrée d’eau et vérifier que les rondelles en
caoutchouc sont en place.
Le tuyau d’entrée d’eau CHAUDE est raccordé
au robinet d’eau CHAUDE et le tuyau d’entrée
d’eau FROIDE est raccordé au robinet d’eau
FROIDE
Les robinets d’eau CHAUDE et d’eau FROIDE
sont ouverts
Les raccords d’alimentation en eau ou les
raccords d’arrivée d’eau de l’appareil ne
présentent aucune fuite -
refaites une vérification 24 heures plus tard
Tuyau de vidange
La colonne montante ou le drain de mur est à
une hauteur d’au moins 84 cm (33 po)
Le tuyau de vidange est fixé avec l’attache
(incluse dans la cuve)
Alimentation en électricité
Le système électrique de la maison est sous
tension
La laveuse est branchée
Vérifications finales
Vous avez lu entièrement les instructions
d’installation et le Guide d’utilisation et
d’entretien
La porte se verrouille et l’eau entre dans la
cuve lorsqu’un cycle démarre
La carte d’enregistrement est envoyée
Liste de vérification d’installation
Définitions
Voici le symbole d’avertissement concernant la
sécurité. Il est utilisé pour vous avertir des risques de
blessures potentiels. Respectez tous les messages qui
suivent ce symbole afin de prévenir les blessures ou la
mort.
Sachez reconnaître les symboles, les
avertissements et les étiquettes de
sécurité.
Les mesures de sécurité présentées dans ce guide sont
identifiées par le mot AVERTISSEMENT ou ATTENTION
selon le type de risque présenté ci-dessous.
IMPORTANT
IMPORTANT - Cette mention précède des renseignements
importants relatifs à l’installation, au fonctionnement ou à
l’entretien. Toutefois, ceux-ci n’impliquent aucune notion
de danger.
AVERTISSEMENT
La mention AVERTISSEMENT indique une situation
potentiellement dangereuse qui, si elle n’est pas évitée,
pourrait entraîner des blessures graves ou même la mort.
AVERTISSEMENT
Veuillez lire ces instructions au complet avant d’utiliser
le laveuse.
ATTENTION
La mention ATTENTION signale la présence d’une
situation potentiellement dangereuse susceptible de
causer des blessures mineures ou moyennement graves
si elle n’est pas évitée.
DANGER
La mention DANGER indique un risque imminent qui
causera la mort ou de graves blessures, s’il n’est pas
évité.

13
MESURES DE SÉCURITÉ IMPORTANTES
REMARQUE
Les tuyaux ne sont pas inclus avec l’achat laveuse. Voir la section
«Accessoires» pour divers trousse de tuyaux d’entrée qui pourrait
s’adapter à votre installation.
REMARQUE
L’installation électrique de la laveuse doit être conforme
aux codes et aux règlements locaux ainsi qu’à la
toute dernière édition du National Electrical Code
(ANSI/NFPA 70), ou au Canada, au Code canadien de
l’électricité (C22.1, article 1).
AVERTISSEMENT
RISQUE D’INCENDIE
Pour votre sécurité, l’information contenue dans ces
instructions doit être suivie afin de réduire les risques
d’incendie ou d’explosion ou pour prévenir les dommages
matériels, les blessures ou la mort. Vous ne devez ni
entreposer, ni utiliser d’essence ou d’autres vapeurs ou
liquides inflammables à proximité de cet appareil ou de
tout autre appareil électroménager.
AVERTISSEMENT
RISQUE D’ÉTOUFFEMENT
Détruisez le carton d’emballage et les sacs en plastique
après avoir déballé l’appareil. Les enfants pourraient
les utiliser pour jouer. Le carton recouvert de tapis, les
couvertures et les feuilles de plastique peuvent être
étanches à l’air et provoquer la suffocation. Déposez
tous les matériaux d’emballage dans un conteneur à
déchets ou faites en sorte que les enfants ne puissent
y avoir accès.
IMPORTANT
Les instructions comprises dans ce guide et toute
autre documentation fournie avec cet appareil ne sont
pas conçues pour couvrir toutes les éventualités ou
situations qui pourraient survenir. Vous DEVEZ faire
preuve de bon sens et de prudence durant l’installation,
l’utilisation et l’entretien de tout appareil ménager.
Vous tirerez le maximum de votre appareil lorsque
toutes les instructions relatives à la sécurité et à son
fonctionnement auront été bien assimilées et mises en
pratique de façon routinière.
ATTENTION
DANGER DE POIDS EXCESSIF
Pour éviter les blessures au dos ou d’autres types de
blessure, demandez l’aide d’autres personnes pour
déplacer ou soulever la laveuse.
Conservez ces instructions pour vous
y reporter ultérieurement.
Tuyaux d’alimentation (x2)
Outils et matériel nécessaires à l’installation :
OU OU ET ET
Pince
réglable
Clé à
molette
Clé polygonale
de 3/8 po
ou de 10 mm
Cliquet et
ensemble
de douilles
Niveau de charpentier

14
EXIGENCES D’INSTALLATION
REMARQUE
Une prise GFI (disjoncteur de fuite de terre) n’est pas
nécessaire.
REMARQUE
Étant donné les variations de tension possibles, l’utilisation
de cette laveuse avec une source d’alimentation produite
par une génératrice à essence, solaire ou éolienne ou
par toute autre source d’alimentation différente de celle
fournie par les services publics n’est pas recommandée.
AVERTISSEMENT
RISQUE DE CHOC ÉLECTRIQUE
Un raccordement inadéquat du conducteur de terre de
l’équipement peut accroître les risques de choc électrique.
En cas de doute quant à la mise à la terre de l’appareil,
consultez un électricien qualifié.
CIRCUIT - Circuit indépendant de 15 ampères, polarisé
et mis à la terre, avec fusible temporisé ou
disjoncteur de 15 A.
ALIMENTATION ÉLECTRIQUE - Câble monophasé à deux
fils mis à la terre, 120 volts, 60 Hz; courant alternatif.
PRISE - Prise à trois alvéoles et mise à la terre située à
un endroit où il est possible de raccorder le cordon
d’alimentation de la laveuse une fois que cette
dernière est installée.
Exigences des systèmes électriques Exigences relatives à la mise à la terre
1Cet appareil DOIT être mis à la terre. En cas de
mauvais fonctionnement ou de panne, la mise à
la terre diminue les risques de choc électrique en
fournissant au courant électrique une trajectoire de
moindre résistance.
2Étant donné que votre laveuse est équipée d’un
cordon d’alimentation pourvu d’un conducteur de
mise à la terre et d’une fiche de mise à la terre, la
fiche DOIT être raccordée à une prise appropriée
(avec conducteurs en cuivre) correctement installée
et mise à la terre conformément aux codes et
règlements locaux ou, si aucun code local ne régit
ce type d’installation, à la plus récente édition du
National Electrical Code (ANSI/NFPA 70). En cas
de doute, faites appel à un électricien qualifié. NE
COUPEZ PAS et NE MODIFIEZ PAS la broche de mise
à la terre du cordon d’alimentation. Si votre prise
murale n’est pourvue que de deux fentes, il incombe
au propriétaire de faire appel à un électricien qualifié
pour la remplacer par une prise à trois alvéoles et
mise à la terre de façon adéquate.
Prise murale avec
Prise murale avec
mise à la terre
mise à la terre
à la terre de cette che.
à la terre de cette che.
Ne coupez pas, n'enlevez
Ne coupez pas, n'enlevez
pas et ne mettez pas hors
pas et ne mettez pas hors
circuit la broche de mise
circuit la broche de mise
Cordon électrique muni
Cordonélectriquemuni
avec mise à la terre
avecmiseàla terre
d’une che à trois broches
d’une cheà troisbroches
Exigences relatives à l’alimentation en eau
Les robinets d’eau chaude et d’eau froide DOIVENT
être de 1,9 cm (3/4 po) et filetés en fonction d’un
raccordement de tuyau de laveuse. La pression de l’eau
DOIT se situer entre 206,8 et 827,4 kPa (30 et 120 lb/
po²). La différence de pression entre l’eau chaude et
l’eau froide ne doit pas dépasser 68,9 kPa (10 lb/po²). Le
service des eaux de votre localité peut vous informer sur
la pression de votre alimentation en eau.

15
EXIGENCES D’INSTALLATION
REMARQUE
Pour les installations exigeant un plus long tuyau
d’évacuation, demandez à un technicien qualifié de
procéder à l’installation du tuyau conformément aux
spécifications du modèle de votre laveuse (un tuyau
plus long peut être acheté auprès d’un distributeur de
pièces autorisé). Pour les systèmes d’évacuation dans
le plancher, installez un ensemble de siphon (disponible
dans une quincaillerie de votre région).
Installation dans un Endroit en Retrait ou
une Armoire
Si la laveuse et la sécheuse sont installées dans le
même placard, une ventilation est requise dans la
porte : Une ouverture d’au moins 774,2 cm2 (120 po2),
divisée également au-dessus et au-dessous de la porte,
est requise. Les ouvertures à persiennes doivent être
situées à 7,6 cm (3 po) du haut et du bas de la porte.
Les ouvertures d’aération ne doivent pas être obstruées
lorsqu’une porte est installée. Une porte à persiennes
dont les ouvertures sur l’ensemble de la porte sont
équivalentes aux recommandations peut être utilisée.
60 sq. in.
(387.1cm²)
3”
(7.6cm)
60 sq. in.
(387.1cm²)
3”
(7.6cm)
Porte de placard
Exigences relatives au système d’évacuation
1 Le drain doit pouvoir évacuer 64,3 L (17 gal) d’eau à
la minute.
2 Tuyau d’évacuation d’au moins 3,18 cm (1-1/4 po)
de diamètre.
3 Le tuyau d’évacuation doit être situé entre une
hauteur minimale de 84 cm (33 po) et une hauteur
maximale de 244 cm (96 po)
96”
(244cm)
max.
33”
(84cm)
min.

16
EXIGENCES D’INSTALLATION
IMPORTANT
N’INSTALLEZ PAS VOTRE LAVEUSE :
1 À un endroit exposé aux écoulements d’eau
ou aux aléas des conditions météorologiques
extérieures. La température ambiante ne
devrait jamais tomber sous 15,6 °C (60 °F) afin
d’optimiser l’efficacité du détergent.
2 À un endroit (garage ou bâtiment similaire) où
de l’essence ou d’autres substances inflammables
sont entreposées (incluant des automobiles).
3 Sur un tapis. Le plancher DOIT être solide et
présenter une pente inférieure à 2,5 cm (1 po).
Afin d’éviter les vibrations et le déplacement de
l’appareil, il peut être nécessaire de renforcer le
plancher.
Exigences de dégagement
27” (68.5 cm) 29” (73.5 cm)
37”
(94 cm)
12”
(30.5 cm) 43”
(109 cm)
60” (152.5 cm)
avec la couvercle
grande ouverte
Dimensions de laveuse
collier du tuyau de
vidange à l’arrière
de la laveuse2
raccord de l’alimenta-
tion en eau à l’arrière
de la laveuse
cordon d’alimentation
à l’arrière de la laveuse1
1Longueur du cordon d’alimentation de la sécheuse à gaz, environ 152.5 cm (60 po).
2Longueur du tuyau entre le collier et l’extrémité du tuyau, environ 132 cm (52 po).
DÉGAGEMENTS MINIMAUX - Centimètres (pouces)
CÔTÉS ARRIÈRE AVANT AVANT
Alcôve 0 cm
(0 po) 0 cm (0 po) 52 cm (20.5 po) s. o.
Placard 0 cm
(0 po) 0 cm (0 po) 52 cm (20.5 po) 2.5 cm (1 po)
0”
(0 cm)
0”
(0 cm)
1”
(2.5 cm)
0”
(0 cm)
23”
(58.5 cm)

17
INSTRUCTIONS D’INSTALLATION
REMARQUE
Si l’appareil doit être transportée plus tard, conservez
la plaque de blocage de la cuve, le boulon d’expédition
et la cale d’écartement en plastique.
IMPORTANT
Effectuez les étapes suivantes pour prévenir les
vibrations, éviter les dommages à l’appareil et
maximiser ses performances
ATTENTION
DANGER DE POIDS EXCESSIF
Pour éviter les blessures au dos ou d’autres types de
blessure, demandez l’aide d’autres personnes pour
déplacer ou soulever la laveuse.
Instructions de Déballage
1. Si le bloc de mousse de la cuve a été retiré, remettez-
le en place et refixez solidement le couvercle avec le
ruban adhésif.
2. Pour protéger le plancher, utilisez un tapis, une
couverture ou une pièce de carton et couchez la
laveuse sur le côté gauche.
3. À l’aide de la clé et de la douille de 3/8 pouce, enlevez
le boulon d’expédition et la cale d’écartement en
plastique du centre de la base.
4. Remettez soigneusement la laveuse en position
verticale.
5. Enlevez le ruban adhésif maintenant le couvercle
fermé et ouvrez le couvercle.
6. Enlevez le tampon de mousse immobilisant la cuve et
les autres articles qui s’y trouvent.
7. Enlevez l’attache métallique qui retient le tuyau de
vidange à l’arrière de la laveuse.
8. N’ENLEVEZ PAS LES ATTACHES PLASTIQUES au côté
droit de la laveuse. Ces attaches forment une conduite
verticale empêchant le siphonnage de l’eau.
9. Déplacez soigneusement la laveuse à moins de 1 m
de son emplacement définitif pour commencer son
installation.
ATTACHES
MÉTALLIQUE
CALE D’ÉCARTEMENT
EN PLASTIQUES
BOULON
D’EXPÉDITION
ATTACHES
PLASTIQUES

18
INSTRUCTIONS D’INSTALLATION
REMARQUE
Les tuyaux ne sont pas inclus avec l’achat laveuse. Voir
la section «Accessoires» pour divers trousse de tuyaux
d’entrée qui pourrait s’adapter à votre installation.
Mise à niveau de votre appareil
Les bruits excessifs et les vibrations peuvent être évités
en mettant correctement la laveuse à niveau.
1En plaçant la laveuse à 1 m (4 pi) de son
emplacement définitif, utilisez un niveau à bulle
pour mettre l’appareil à niveau de l’avant vers
l’arrière et latéralement. Pour mettre la laveuse
de l’avant vers l’arrière à niveau, bord la place du
niveau au ras du panneau frontal. Pour la mise à
niveau latérale, bord la place du niveau au ras du
panneau latérale.
2Utilisez la clé universelle pour ajuster les pieds de
mise à niveau de façon à ce que la laveuse soit de
niveau d’avant en arrière et latéralement, et qu’elle
soit stable aux quatre coins.
3Appuyez sur chaque coin et chaque côté pour
déterminer les endroits qui nécessitent un réglage.
Ajustez les pieds de mise à niveau appropriés de
manière à ce que la laveuse repose solidement
sur ses QUATRE pieds. Gardez les pieds de mise
à niveau le plus près possible de la laveuse afin
d’optimiser le rendement de la laveuse.
1Faites couler de l’eau chaude et froide des robinets
pour purger les tuyaux d’eau, pour éliminer
toute particule qui pourrait obstruer les grillages
des robinets, et pour déterminer quels robinets
fournissent l’eau chaude et l’eau froide.
Branchement de l’entrée d’eau
2Raccordez le tuyau d’entrée d’eau CHAUDE au
raccord pour l’eau CHAUDE de la laveuse et le
tuyau d’entrée d’eau FROIDE au raccord pour l’eau
FROIDE de la laveuse. Serrez fermement à la main.
Avec des pinces, serrez chaque raccord de 2/3 de
tour. Ne faussez pas le filetage et ne serrez
pas trop.
3Branchez le tuyau d’entrée d’eau CHAUDE au
robinet d’eau CHAUDE, et le tuyau d’eau d’entrée
d’eau FROIDE au robinet d’eau FROIDE. Serrez
fermement à la main. Avec des pinces, serrez
chaque raccord de 2/3 de tour. Ne pliez pas,
n’entortillez pas et ne coincez pas les tuyaux
d’alimentation en eau.
4Ouvrir les robinets et s’assurer qu’il n’y a pas de
fuite.
LES RONDELLES
EN CAOUTCHOUC
DOIVENT ÊTRE
PRÉSENTES
UTILISEZ SEU-
LEMENT LES
NOUVEAUX
TUYAU D’EN-
TRÉE D’EAU
a
ef
g
b
cd
“C”
(FROIDE)
“H”
(CHAUDE)
ab
c
d
soulever abaisser

19
INSTRUCTIONS D’INSTALLATION
Branchement électrique et branchement du tuyau de vidange
ATTACHE
1Formez un U à l’extrémité du tuyau de vidange
avec le tuyau pointé vers la vidange. Placez
l’extrémité recourbée du tuyau de vidange dans
une cuve ou la conduite des eaux usées et fixez-la
à l’aide d’un lien fourni dans le paquet.
2Placez le côté du tuyau de vidange en forme de
crochet dans l’ouverture du tuyau d’évacuation.
Fixez le tuyau de vidange au moyen d’une attache
(incluse dans la trousse d’installation fournie) au
tuyau d’évacuation, au tuyau d’entrée, à la cuve à
lessive, etc. de façon à ce que le tuyau ne puisse
être arraché sous la force de l’eau.
3 Branchez le cordon d’alimentation à la prise
électrique mise à la terre.
4 Ouvrez l’alimentation électrique au disjoncteur ou
au boîtier de fusibles.
5 Faites glisser soigneusement la laveuse à son
emplacement définitif. Vérifiez à nouveau la stabilité
de l’appareil. Retirez et jetez le ruban de la porte.
6 Reportez-vous au Guide d’Utilisation et
d’Entretien fourni avec la laveuse. Il contient des
renseignements très utiles qui vous permettent
d’économiser temps et argent.
7 Faites faire un cycle complet à la laveuse. Vérifiez
qu’il n’y a aucune fuite et que la laveuse fonctionne
correctement.
8 Pour toute question relative à l’utilisation initiale,
veuillez revoir la section intitulée « Liste de vérification
avant service » de votre Guide d’utilisation et
d’entretien avant d’effectuer une demande de service.
9 Laissez ces instructions à proximité de l’appareil
pour vous y reporter ultérieurement.
IMPORTANT
Assurez-vous que l’alimentation électrique est coupée au
disjoncteur ou au boîtier de fusibles avant de brancher le
cordon d’alimentation dans une prise électrique.
REMARQUE
Le diamètre intérieur de la conduite verticale de
vidange doit être d’au moins 3,2 cm (1-1/4 po). Il doit
y avoir un brise-vide autour du tuyau de vidange de
la conduite verticale. Un tuyau au diamètre trop petit
peut entraîner un effet de siphonnage.
Prise murale avec
Prise murale avec
mise à la terre
mise à la terre
à la terre de cette che.
à la terre de cette che.
Ne coupez pas, n'enlevez
Ne coupez pas, n'enlevez
pas et ne mettez pas hors
pas et ne mettez pas hors
circuit la broche de mise
circuit la broche de mise
Cordon électrique muni
Cordonélectriquemuni
avec mise à la terre
avecmiseàla terre
d’une che à trois broches
d’une cheà troisbroches

20
ACCESSOIRES
TROUSSE D’INSTALLATION DE MAISON MOBILE
PIÈCE N° 137067200
Toute installation dans une maison mobile nécessite
l’utilisation d’une TROUSSE D’INSTALLATION DE MAISON
MOBILE.
KITS TUYAUX D‘ALIMENTATION
S’il vous plaît appelez 866-233-8353 (au Canada, 800-
265-8352) pour explorer les options de tuyaux d’entrée
qui pourrait s’adapter à votre installation spécifiques.
CLÉ D’APPAREIL UNIVERSELLE
PIÈCE N° 137019200
UNE CLÉ D’APPAREIL UNIVERSELLE est offerte pour
faciliter le réglage des pieds de sécheuse ou laveuse.
CRAYONS DE PEINTURE DE RETOUCHE*
Crayon de retouche Blanc - PIÈCE N° 5304468812
*Il se peut que d’autres couleurs soient disponibles. Communiquez
avec le marchand qui vous a vendu votre laveuse.
Pièces de rechange :
Si vous devez commander des pièces de rechange
pour votre laveuse, communiquez avec le marchand
qui vous a vendu votre appareil, ou reportez-vous
au guide d’utilisation et d’entretien pour obtenir plus
de détails.
ATTENTION
Tout défaut d’utiliser les accessoires fabriqués ou
certifiés par le fabricant pourrait entraîner des blessures,
des dommages aux biens ou à la laveuse.
AVERTISSEMENT
RISQUE ÉLECTRIQUE
Étiquetez tous les fils avant de les débrancher pendant l’entretien
des commandes. Des erreurs de câblage pourraient nuire au bon
fonctionnement de l’appareil, et même être dangereuses. Vérifiez
le bon fonctionnement de l’appareil après tout entretien.
Fiche Technique/Schéma Électrique:
REMARQUE
Un schéma électrique et une fiche technique sont
situés à l’intérieur de la console de l’appareil.
Pour enlever la plaque avant de la console, suivez les
instructions ci-dessous :
1. Débranchez la laveuse de sa source d’alimentation en
électricité.
2. Enlevez les bouchons situés à l’arrière du boîtier de la
console.
3. Insérez la lame d’un petit tournevis à lame plate pour
abaisser légèrement chacune de pattes de fixation de
la plaque avant.
4. Déposez doucement la plaque de la console vers
l’avant sans tirer sur les fils afin d’accéder au schéma
de câblage et à la fiche technique.
5. Après avoir effectué les réparations, remettez les
feuilles dans la console, replacez la plaque avant et
remettez les bouchons.
FICHE TECHNIQUE/
SCHÉMA ÉLECTRIQUE
