FRO­NIUS TransPocket 3500 User manual

Operating
Instructions
TransPocket 3500 Remote
42,0410,1891 010-19092023
DE Bedienungsanleitung
EN Operating Instructions
ZH 操作说明书

Inhaltsverzeichnis
Sicherheitsvorschriften 5
Erklärung Sicherheitshinweise 5
Allgemeines 5
Bestimmungsgemäße Verwendung 6
Umgebungsbedingungen 6
Verpflichtungen des Betreibers 6
Verpflichtungen des Personals 7
Netzanschluss 7
Selbst- und Personenschutz 7
Angaben zu Geräuschemissions-Werten 7
Gefahr durch schädliche Gase und Dämpfe 7
Gefahren durch Netz- und Arbeitsstrom 8
EMV Geräte-Klassifizierungen 9
EMV-Maßnahmen 9
EMF-Maßnahmen 10
Sicherheitsmaßnahmen am Aufstellort und beim Transport 10
Sicherheitsmaßnahmen im Normalbetrieb 10
Inbetriebnahme, Wartung und Instandsetzung 11
Sicherheitstechnische Überprüfung 11
Entsorgung 12
Sicherheitskennzeichnung 12
Datensicherheit 12
Urheberrecht 12
Allgemeine Informationen 13
Allgemeines 13
Lieferumfang 13
Prinzip 13
Gerätekonzept 13
Bestimmungsgemäße Verwendung 13
Warnhinweise am Gerät 14

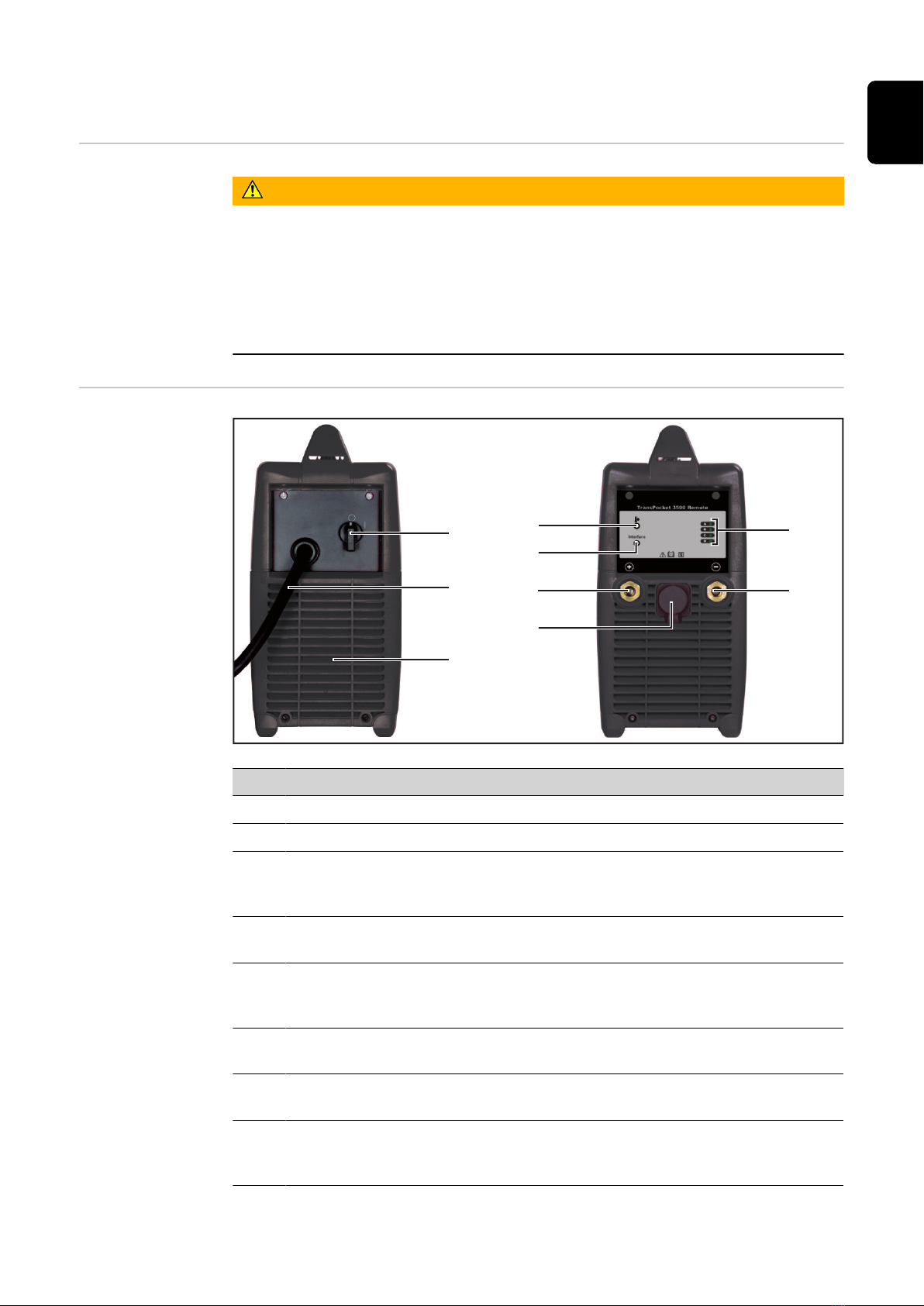

Bedienelemente und Anschlüsse 15
Sicherheit 15
Bedienelemente und Anschlüsse 15
Vor der Inbetriebnahme 17
Sicherheit 17
Aufstellbestimmungen 17
Netzanschluss 17
Generatorbetrieb 17
Netzspannung einstellen 19
Allgemein 19
Netzspannung einstellen 19
Interface Rob TSt 20
Sicherheit 20
Lieferumfang 20
Gerätekonzept 20
Übersicht 21
Digitale Eingangssignale (Signale vom Roboter) 22
Kenngrößen 22
Schweißen Ein 22
Analoge Eingangssignale (Signale vom Roboter) 23
Allgemeines 23
Sollwert Schweißstrom 23
Digitale Ausgangssignale (Signale zum Roboter) 24
Allgemeines 24
Stromquelle bereit 24
Prozess aktiv 24
Stromfluss 24
Analoge Ausgangssignale (Signale zum Roboter) 25
Allgemeines 25
Istwert Schweißspannung 25
3
DE

Istwert Schweißstrom 25
Anschluss-Spezifikationen 26
Beschaltung der Ein- und Ausgänge 26
Anwendungsbeispiel 27
Interface für Feldbus-Systeme 28
Sicherheit 28
Lieferumfang Interface Profibus 28
Gerätekonzept Profibus 28
Übersicht 28
Ein- und Ausgangssignale für Feldbus-Systeme 29
Eingangssignale (vom Roboter zur Stromquelle) 29
Ausgangssignale (von der Stromquelle zum Roboter) 29
Signalbeschreibungen Feldbus-Systeme 31
Signalbeschreibung Eingangssignale (vom Roboter zur Stromquelle) 31
Signalbeschreibung Ausgangssignale (von der Stromquelle zum Roboter) 31
Fehlerdiagnose, Fehlerbehebung 34
Allgemeines 34
Sicherheit 34
Fehlerdiagnose 34
Status Anzeigen 35
Pflege, Wartung und Entsorgung 38
Sicherheit 38
Allgemeines 38
Bei jeder Inbetriebnahme 38
alle 2 Monate 38
Alle 6 Monate 39
Entsorgung 39
Technische Daten 40
TP 3500 CC Remote 40
Interface ROB TSt 41
4

Sicherheitsvorschriften
Erklärung Si-
cherheitshinwei-
se
GEFAHR!
Bezeichnet eine unmittelbar drohende Gefahr.
▶Wenn sie nicht gemieden wird, sind Tod oder schwerste Verletzungen die Fol-
ge.
WARNUNG!
Bezeichnet eine möglicherweise gefährliche Situation.
▶Wenn sie nicht gemieden wird, können Tod und schwerste Verletzungen die
Folge sein.
VORSICHT!
Bezeichnet eine möglicherweise schädliche Situation.
▶Wenn sie nicht gemieden wird, können leichte oder geringfügige Verletzun-
gen sowie Sachschäden die Folge sein.
HINWEIS!
Bezeichnet die Möglichkeit beeinträchtigter Arbeitsergebnisse und von
Schäden an der Ausrüstung.
Allgemeines Das Gerät ist nach dem Stand der Technik und den anerkannten sicherheitstech-
nischen Regeln gefertigt. Dennoch drohen bei Fehlbedienung oder Missbrauch
Gefahr für
-Leib und Leben des Bedieners oder Dritte,
-das Gerät und andere Sachwerte des Betreibers,
-die effiziente Arbeit mit dem Gerät.
Alle Personen, die mit der Inbetriebnahme, Bedienung, Wartung und Instandhal-
tung des Gerätes zu tun haben, müssen
-entsprechend qualifiziert sein,
-Kenntnisse vom Schweißen haben und
-diese Bedienungsanleitung vollständig lesen und genau befolgen.
Die Bedienungsanleitung ist ständig am Einsatzort des Gerätes aufzubewahren.
Ergänzend zur Bedienungsanleitung sind die allgemein gültigen sowie die örtli-
chen Regeln zu Unfallverhütung und Umweltschutz zu beachten.
Alle Sicherheits- und Gefahrenhinweise am Gerät
-in lesbarem Zustand halten
-nicht beschädigen
-nicht entfernen
-nicht abdecken, überkleben oder übermalen.
Die Positionen der Sicherheits- und Gefahrenhinweise am Gerät, entnehmen Sie
dem Kapitel „Allgemeines“ der Bedienungsanleitung Ihres Gerätes.
Störungen, die die Sicherheit beeinträchtigen können, vor dem Einschalten des
Gerätes beseitigen.
Es geht um Ihre Sicherheit!
5
DE

Bestimmungs-
gemäße Verwen-
dung
Das Gerät ist ausschließlich für Arbeiten im Sinne der bestimmungsgemäßen
Verwendung zu benutzen.
Das Gerät ist ausschließlich für die am Leistungsschild angegebenen Schweißver-
fahren bestimmt.
Eine andere oder darüber hinaus gehende Benutzung gilt als nicht bestimmungs-
gemäß. Für hieraus entstandene Schäden haftet der Hersteller nicht.
Zur bestimmungsgemäßen Verwendung gehört auch
-das vollständige Lesen und Befolgen aller Hinweise aus der Bedienungsanlei-
tung
-das vollständige Lesen und Befolgen aller Sicherheits- und Gefahrenhinwei-
se
-die Einhaltung der Inspektions- und Wartungsarbeiten.
Das Gerät niemals für folgende Anwendungen verwenden:
-Auftauen von Rohren
-Laden von Batterien/Akkumulatoren
-Start von Motoren
Das Gerät ist für den Betrieb in Industrie und Gewerbe ausgelegt. Für Schäden,
die auf den Einsatz im Wohnbereich zurückzuführen sind, haftet der Hersteller
nicht.
Für mangelhafte oder fehlerhafte Arbeitsergebnisse übernimmt der Hersteller
ebenfalls keine Haftung.
Umgebungsbe-
dingungen
Betrieb oder Lagerung des Gerätes außerhalb des angegebenen Bereiches gilt
als nicht bestimmungsgemäß. Für hieraus entstandene Schäden haftet der Her-
steller nicht.
Temperaturbereich der Umgebungsluft:
-beim Betrieb: -10 °C bis + 40 °C (14 °F bis 104 °F)
-bei Transport und Lagerung: -20 °C bis +55 °C (-4 °F bis 131 °F)
Relative Luftfeuchtigkeit:
-bis 50 % bei 40 °C (104 °F)
-bis 90 % bei 20 °C (68 °F)
Umgebungsluft: frei von Staub, Säuren, korrosiven Gasen oder Substanzen, usw.
Höhenlage über dem Meeresspiegel: bis 2000 m (6561 ft. 8.16 in.)
Verpflichtungen
des Betreibers
Der Betreiber verpflichtet sich, nur Personen am Gerät arbeiten zu lassen, die
-mit den grundlegenden Vorschriften über Arbeitssicherheit und Unfall-
verhütung vertraut und in die Handhabung des Gerätes eingewiesen sind
-diese Bedienungsanleitung, insbesondere das Kapitel „Sicherheitsvorschrif-
ten“ gelesen, verstanden und dies durch ihre Unterschrift bestätigt haben
-entsprechend den Anforderungen an die Arbeitsergebnisse ausgebildet sind.
Das sicherheitsbewusste Arbeiten des Personals ist in regelmäßigen Abständen
zu überprüfen.
6

Verpflichtungen
des Personals
Alle Personen, die mit Arbeiten am Gerät beauftragt sind, verpflichten sich, vor
Arbeitsbeginn
-die grundlegenden Vorschriften über Arbeitssicherheit und Unfallverhütung
zu befolgen
-diese Bedienungsanleitung, insbesondere das Kapitel „Sicherheitsvorschrif-
ten“ zu lesen und durch ihre Unterschrift zu bestätigen, dass sie diese ver-
standen haben und befolgen werden.
Vor Verlassen des Arbeitsplatzes sicherstellen, dass auch in Abwesenheit keine
Personen- oder Sachschäden auftreten können.
Netzanschluss Geräte mit hoher Leistung können auf Grund ihrer Stromaufnahme die Energie-
qualität des Netzes beeinflussen.
Das kann einige Gerätetypen betreffen in Form von:
-Anschluss-Beschränkungen
-Anforderungen hinsichtlich maximal zulässiger Netzimpedanz *)
-Anforderungen hinsichtlich minimal erforderlicher Kurzschluss-Leistung *)
*) jeweils an der Schnittstelle zum öffentlichen Netz
siehe Technische Daten
In diesem Fall muss sich der Betreiber oder Anwender des Gerätes versichern,
ob das Gerät angeschlossen werden darf, gegebenenfalls durch Rücksprache mit
dem Energieversorgungs-Unternehmen.
WICHTIG! Auf eine sichere Erdung des Netzanschlusses achten!
Selbst- und Per-
sonenschutz
Personen, vor allem Kinder, während des Betriebs vom Gerät und vom Arbeitsbe-
reich fernhalten. Befinden sich dennoch Personen in der Nähe
-diese über alle Gefahren (gesundheitsschädliche Säuren und Gase, Gefähr-
dung durch Netz- und Ladestrom, ...) unterrichten,
-geeignete Schutzmittel zur Verfügung stellen.
Vor Verlassen des Arbeitsbereichs sicherstellen, dass auch in Abwesenheit keine
Personen- oder Sachschäden auftreten können.
Angaben zu
Geräuschemissi-
ons-Werten
Das Gerät erzeugt einen maximalen Schallleistungspegel <80dB(A) (ref. 1pW) bei
Leerlauf sowie in der Kühlungsphase nach Betrieb entsprechend dem maximal
zulässigem Arbeitspunkt bei Normlast gemäß EN 60974-1.
Ein arbeitsplatzbezogener Emissionswert kann beim Schweißen (und Schneiden)
nicht angegeben werden, da dieser verfahrens- und umgebungsbedingt ist. Er ist
abhängig von den verschiedensten Parametern wie beispielsweise Schweißverfah-
ren (MIG/MAG-, WIG-Schweißen), der angewählten Stromart (Gleichstrom,
Wechselstrom), dem Leistungsbereich, der Art des Schweißgutes, dem Reso-
nanzverhalten des Werkstückes, der Arbeitsplatzumgebung und weitere.
Gefahr durch
schädliche Gase
und Dämpfe
Beim Schweißen entstehender Rauch enthält gesundheitsschädliche Gase und
Dämpfe.
7
DE

Schweißrauch enthält Substanzen, welche gemäß Monograph 118 der Internatio-
nal Agency for Research on Cancer Krebs auslösen.
Punktuelle Absaugung und Raumabsaugung anwenden.
Falls möglich, Schweißbrenner mit integrierter Absaugvorrichtung verwenden.
Kopf von entstehendem Schweißrauch und Gasen fernhalten.
Entstehenden Rauch sowie schädliche Gase
-nicht einatmen
-durch geeignete Mittel aus dem Arbeitsbereich absaugen.
Für ausreichend Frischluft-Zufuhr sorgen. Sicherstellen, dass eine
Durchlüftungsrate von mindestens 20 m³ / Stunde zu jeder Zeit gegeben ist.
Bei nicht ausreichender Belüftung einen Schweißhelm mit Luftzufuhr verwen-
den.
Besteht Unklarheit darüber, ob die Absaugleistung ausreicht, die gemessenen
Schadstoff-Emissionswerte mit den zulässigen Grenzwerten vergleichen.
Folgende Komponenten sind unter anderem für den Grad der Schädlichkeit des
Schweißrauches verantwortlich:
-für das Werkstück eingesetzte Metalle
-Elektroden
-Beschichtungen
-Reiniger, Entfetter und dergleichen
-verwendeter Schweißprozess
Daher die entsprechenden Materialsicherheits-Datenblätter und Herstelleranga-
ben zu den aufgezählten Komponenten berücksichtigen.
Empfehlungen für Expositions-Szenarien, Maßnahmen des Risikomanagements
und zur Identifizierung von Arbeitsbedingungen sind auf der Website der Euro-
pean Welding Association im Bereich Health & Safety zu finden (https://euro-
pean-welding.org).
Entzündliche Dämpfe (beispielsweise Lösungsmittel-Dämpfe) vom Strahlungsbe-
reich des Lichtbogens fernhalten.
Wird nicht geschweißt, das Ventil der Schutzgas-Flasche oder Hauptgasversor-
gung schließen.
Gefahren durch
Netz- und Ar-
beitsstrom
Ein elektrischer Schlag ist lebensgefährlich und kann tödlich sein.
Spannungsführende Teile innerhalb und außerhalb des Gerätes nicht berühren.
Sämtliche Kabel und Leitungen müssen fest, unbeschädigt, isoliert und ausrei-
chend dimensioniert sein. Lose Verbindungen, angeschmorte, beschädigte oder
unterdimensionierte Kabel und Leitungen sofort erneuern.
Das Gerät nur in Betrieb nehmen wenn es ausgangsseitig ordnungsgemäß ange-
schlossen ist.
Das Gerät nur an einem Netz mit Schutzleiter betreiben. Wird das Gerät an ei-
nem Netz ohne Schutzleiter betrieben, gilt dies als grob fahrlässig. Für hieraus
entstandene Schäden haftet der Hersteller nicht.
Netz- und Gerätezuleitung regelmäßig von einer Elektro-Fachkraft auf Funkti-
onstüchtigkeit des Schutzleiters überprüfen lassen.
Nicht verwendete Geräte ausschalten.
8

Vor Arbeiten am Gerät das Gerät abschalten und Netzstecker ziehen.
Das Gerät durch ein deutlich lesbares und verständliches Warnschild gegen An-
stecken des Netzsteckers und Wiedereinschalten sichern.
Nach dem Öffnen des Gerätes:
-alle Bauteile die elektrische Ladungen speichern entladen
-sicherstellen, dass alle Komponenten des Gerätes stromlos sind.
Sind Arbeiten an spannungsführenden Teilen notwendig, eine zweite Person hin-
zuziehen, die den Hauptschalter rechtzeitig ausschaltet.
EMV Geräte-
Klassifizierun-
gen
Geräte der Emissionsklasse A:
-sind nur für den Gebrauch in Industriegebieten vorgesehen
-können in anderen Gebieten leitungsgebundene und gestrahlte Störungen
verursachen.
Geräte der Emissionsklasse B:
-erfüllen die Emissionsanforderungen für Wohn- und Industriegebiete. Dies
gilt auch für Wohngebiete, in denen die Energieversorgung aus dem öffentli-
chen Niederspannungsnetz erfolgt.
EMV Geräte-Klassifizierung gemäß Leistungsschild oder technischen Daten.
EMV-Maßnah-
men
In besonderen Fällen können trotz Einhaltung der genormten Emissions-Grenz-
werte Beeinflussungen für das vorgesehene Anwendungsgebiet auftreten (bei-
spielsweise wenn empfindliche Geräte am Aufstellungsort sind oder wenn der
Aufstellungsort in der Nähe von Radio- oder Fernsehempfängern ist).
In diesem Fall ist der Betreiber verpflichtet, angemessene Maßnahmen für die
Störungsbehebung zu ergreifen.
Die Störfestigkeit von Einrichtungen in der Umgebung des Gerätes gemäß natio-
nalen und internationalen Bestimmungen prüfen und bewerten. Beispiele für
störanfällige Einrichtungen welche durch das Gerät beeinflusst werden könnten:
-Sicherheitseinrichtungen
-Netz-, Signal- und Daten-Übertragungsleitungen
-EDV- und Telekommunikations-Einrichtungen
-Einrichtungen zum Messen und Kalibrieren
Unterstützende Maßnahmen zur Vermeidung von EMV-Problemen:
1.Netzversorgung
-Treten elektromagnetische Störungen trotz vorschriftsgemäßem Netz-
anschluss auf, zusätzliche Maßnahmen ergreifen (beispielsweise geeigne-
ten Netzfilter verwenden).
2.Schweißleitungen
-so kurz wie möglich halten
-eng zusammen verlaufen lassen (auch zur Vermeidung von EMF-Proble-
men)
-weit entfernt von anderen Leitungen verlegen
3.Potentialausgleich
4.Erdung des Werkstückes
-Falls erforderlich, Erdverbindung über geeignete Kondensatoren herstel-
len.
5.Abschirmung, falls erforderlich
-Andere Einrichtungen in der Umgebung abschirmen
-Gesamte Schweißinstallation abschirmen
9
DE

EMF-Maßnah-
men
Elektromagnetische Felder können Gesundheitsschäden verursachen, die noch
nicht bekannt sind:
-Auswirkungen auf die Gesundheit benachbarter Personen, beispielsweise
Träger von Herzschrittmachern und Hörhilfen
-Träger von Herzschrittmachern müssen sich von ihrem Arzt beraten lassen,
bevor sie sich in unmittelbarer Nähe des Gerätes und des Schweißprozesses
aufhalten
-Abstände zwischen Schweißkabeln und Kopf/Rumpf des Schweißers aus Si-
cherheitsgründen so groß wie möglich halten
-Schweißkabel und Schlauchpakete nicht über der Schulter tragen und nicht
um den Körper und Körperteile wickeln
Sicherheits-
maßnahmen am
Aufstellort und
beim Transport
Ein umstürzendes Gerät kann Lebensgefahr bedeuten! Das Gerät auf ebenem,
festem Untergrund standsicher aufstellen
-Ein Neigungswinkel von maximal 10° ist zulässig.
In feuer- und explosionsgefährdeten Räumen gelten besondere Vorschriften
-entsprechende nationale und internationale Bestimmungen beachten.
Durch innerbetriebliche Anweisungen und Kontrollen sicherstellen, dass die Um-
gebung des Arbeitsplatzes stets sauber und übersichtlich ist.
Das Gerät nur gemäß der am Leistungsschild angegebenen Schutzart aufstellen
und betreiben.
Beim Aufstellen des Gerätes einen Rundumabstand von 0,5 m (1 ft. 7.69 in.) si-
cherstellen, damit die Kühlluft ungehindert ein- und austreten kann.
Beim Transport des Gerätes dafür Sorge tragen, dass die gültigen nationalen und
regionalen Richtlinien und Unfallverhütungs-Vorschriften eingehalten werden.
Dies gilt speziell für Richtlinien hinsichtlich Gefährdung bei Transport und
Beförderung.
Keine aktiven Geräte heben oder transportieren. Geräte vor dem Transport oder
dem Heben ausschalten!
Vor jedem Transport des Gerätes, das Kühlmittel vollständig ablassen, sowie fol-
gende Komponenten demontieren:
-Drahtvorschub
-Drahtspule
-Schutzgas-Flasche
Vor der Inbetriebnahme, nach dem Transport, unbedingt eine Sichtprüfung des
Gerätes auf Beschädigungen vornehmen. Allfällige Beschädigungen vor Inbe-
triebnahme von geschultem Servicepersonal instandsetzen lassen.
Sicherheits-
maßnahmen im
Normalbetrieb
Das Gerät nur betreiben, wenn alle Sicherheitseinrichtungen voll funktionstüch-
tig sind. Sind die Sicherheitseinrichtungen nicht voll funktionstüchtig, besteht
Gefahr für
-Leib und Leben des Bedieners oder Dritte,
-das Gerät und andere Sachwerte des Betreibers
-die effiziente Arbeit mit dem Gerät.
Nicht voll funktionstüchtige Sicherheitseinrichtungen vor dem Einschalten des
Gerätes instandsetzen.
Sicherheitseinrichtungen niemals umgehen oder außer Betrieb setzen.
10

Vor Einschalten des Gerätes sicherstellen, dass niemand gefährdet werden kann.
Das Gerät mindestens einmal pro Woche auf äußerlich erkennbare Schäden und
Funktionstüchtigkeit der Sicherheitseinrichtungen überprüfen.
Schutzgas-Flasche immer gut befestigen und bei Krantransport vorher abneh-
men.
Nur das Original-Kühlmittel des Herstellers ist auf Grund seiner Eigenschaften
(elektrische Leitfähigkeit, Frostschutz, Werkstoff-Verträglichkeit, Brennbar-
keit, ...) für den Einsatz in unseren Geräten geeignet.
Nur geeignetes Original-Kühlmittel des Herstellers verwenden.
Original-Kühlmittel des Herstellers nicht mit anderen Kühlmitteln mischen.
Nur Systemkomponenten des Herstellers an den Kühlkreislauf anschließen.
Kommt es bei Verwendung anderer Systemkomponenten oder anderer Kühlmit-
tel zu Schäden, haftet der Hersteller hierfür nicht und sämtliche Gewährleis-
tungsansprüche erlöschen.
Cooling Liquid FCL 10/20 ist nicht entzündlich. Das ethanolbasierende Kühlmit-
tel ist unter bestimmten Voraussetzungen entzündlich. Das Kühlmittel nur in ge-
schlossenen Original-Gebinden transportieren und von Zündquellen fernhalten
Ausgedientes Kühlmittel den nationalen und internationalen Vorschriften ent-
sprechend fachgerecht entsorgen. Das Kühlmittel Sicherheits-Datenblatt erhal-
ten Sie bei Ihrer Service-Stelle oder über die Homepage des Herstellers.
Bei abgekühlter Anlage vor jedem Schweißbeginn den Kühlmittel-Stand prüfen.
Inbetriebnahme,
Wartung und In-
standsetzung
Bei fremdbezogenen Teilen ist nicht gewährleistet, dass sie beanspruchungs- und
sicherheitsgerecht konstruiert und gefertigt sind.
-Nur Original-Ersatz- und Verschleißteile verwenden (gilt auch für Normteile).
-Ohne Genehmigung des Herstellers keine Veränderungen, Ein- oder Umbau-
ten am Gerät vornehmen.
-Bauteile in nicht einwandfreiem Zustand sofort austauschen.
-Bei Bestellung genaue Benennung und Sachnummer laut Ersatzteilliste, so-
wie Seriennummer Ihres Gerätes angeben.
Die Gehäuseschrauben stellen die Schutzleiter-Verbindung für die Erdung der
Gehäuseteile dar.
Immer Original-Gehäuseschrauben in der entsprechenden Anzahl mit dem ange-
gebenen Drehmoment verwenden.
Sicherheitstech-
nische
Überprüfung
Der Hersteller empfiehlt, mindestens alle 12 Monate eine sicherheitstechnische
Überprüfung am Gerät durchführen zu lassen.
Innerhalb desselben Intervalles von 12 Monaten empfiehlt der Hersteller eine
Kalibrierung von Stromquellen.
Eine sicherheitstechnische Überprüfung durch eine geprüfte Elektro-Fachkraft
wird empfohlen
-nach Veränderung
-nach Ein- oder Umbauten
-nach Reparatur, Pflege und Wartung
-mindestens alle zwölf Monate.
11
DE

Für die sicherheitstechnische Überprüfung die entsprechenden nationalen und
internationalen Normen und Richtlinien befolgen.
Nähere Informationen für die sicherheitstechnische Überprüfung und Kalibrie-
rung erhalten Sie bei Ihrer Service-Stelle. Diese stellt Ihnen auf Wunsch die er-
forderlichen Unterlagen zur Verfügung.
Entsorgung Elektro- und Elektronik-Altgeräte müssen gemäß EU-Richtlinie und nationalem
Recht getrennt gesammelt und einer umweltgerechten Wiederverwertung zu-
geführt werden. Gebrauchte Geräte sind beim Händler oder über ein lokales, au-
torisiertes Sammel- und Entsorgungssystem zurückzugeben. Eine fachgerechte
Entsorgung des Altgeräts fördert eine nachhaltige Wiederverwertung von stoffli-
chen Ressourcen. Ein Ignorieren kann zu potenziellen Auswirkungen auf die Ge-
sundheit/Umwelt führen.
Verpackungsmaterialien
Getrennte Sammlung. Prüfen Sie die Vorschriften Ihrer Gemeinde. Verringern
Sie das Volumen des Kartons.
Sicherheitskenn-
zeichnung
Geräte mit CE-Kennzeichnung erfüllen die grundlegenden Anforderungen der
Niederspannungs- und Elektromagnetischen Verträglichkeits-Richtlinie (bei-
spielsweise relevante Produktnormen der Normenreihe EN 60 974).
Fronius International GmbH erklärt, dass das Gerät der Richtlinie 2014/53/EU
entspricht. Der vollständige Text der EU-Konformitätserklärung ist unter der fol-
genden Internet-Adresse verfügbar: http://www.fronius.com
Mit dem CSA-Prüfzeichen gekennzeichnete Geräte erfüllen die Anforderungen
der relevanten Normen für Kanada und USA.
Datensicherheit Für die Datensicherung von Änderungen gegenüber den Werkseinstellungen ist
der Anwender verantwortlich. Im Falle gelöschter persönlicher Einstellungen
haftet der Hersteller nicht.
Urheberrecht Das Urheberrecht an dieser Bedienungsanleitung verbleibt beim Hersteller.
Text und Abbildungen entsprechen dem technischen Stand bei Drucklegung.
Änderungen vorbehalten. Der Inhalt der Bedienungsanleitung begründet keiner-
lei Ansprüche seitens des Käufers. Für Verbesserungsvorschläge und Hinweise
auf Fehler in der Bedienungsanleitung sind wir dankbar.
12

Allgemeine Informationen
Allgemeines Zum Betreiben der Stromquelle TP 3500 Remote ist eines der folgenden Inter-
faces unbedingt erforderlich:
-Roboter-Interface ROB TSt
-Roboter-Interface Profibus
Das Betreiben der Stromquelle TP 3500 Remote ohne eines der angegebenen
Interfaces gilt als nicht bestimmungsgemäß und ist daher nicht zulässig.
Die Interfaces sind nicht im Lieferumfang der Stromquelle enthalten und separat
zu bestellen.
Im Servicefall kann die Stromquelle TP 3500 Remote auch mit der Fernbedie-
nung TR 3000 betrieben werden.
Lieferumfang
(1)
(2)
(1) Stromquelle TP 3500 Remote
(2) Isolationskappen
Prinzip Die Stromquelle arbeitet nach dem Prinzip eines Resonanzinverters und bietet
daher eine Reihe von Vorteilen:
-Intelligente Regelung für stabilen Schweißstrom
-Geringes Gewicht und kleinste Abmessungen
-Hohe Schaltfrequenzen bei optimalem Wirkungsgrad
Gerätekonzept Die Stromquelle TP 3500 Remote ist klein, kompakt und robust. Ein pulverbe-
schichtetes Blechgehäuse mit Edelstahlkufen, durch Kunststoffrahmen
geschützt angebrachte Bedienelemente und Anschlussbuchsen mit Innengewin-
de sorgen dafür, das die Stromquelle selbst unter harten Einsatzbedingungen zu-
verlässig funktioniert.
Der Tragegriff ermöglicht einen komfortablen Transport.
Bestimmungs-
gemäße Verwen-
dung
Die Stromquelle ist ausschließlich bestimmt
-zur Stromversorgung für Plasmaprozesse
-zur Verwendung zusammen mit dem Roboter-Interface ROB TSt
13
DE

Eine andere oder darüber hinausgehende Benutzung gilt als nicht bestimmungs-
gemäß. Für hieraus entstehende Schäden haftet der Hersteller nicht.
Zur bestimmungsgemäßen Verwendung gehört auch
-das Beachten aller Hinweise aus der Bedienungsanleitung
-die Einhaltung der Inspektions- und Wartungsarbeiten
Warnhinweise
am Gerät
An der Stromquelle befinden sich Warnhinweise und Sicherheitssymbole. Diese
Warnhinweise und Sicherheitssymbole dürfen weder entfernt noch übermalt
werden. Die Hinweise und Symbole warnen vor Fehlbedienung, woraus schwer-
wiegende Personen- und Sachschäden resultieren können.
(1)
(1) SP = Spezial Programm
Werte für den zulässigen Plasma Arbeitspunkt
Sicherheitssymbole am Leistungsschild
Schweißen ist gefährlich. Folgen-
de Grundvoraussetzungen müssen
erfüllt sein:
-Ausreichende Qualifikation für
das Schweißen
-Geeignete Schutzausrüstung
-Fernhalten unbeteiligter Per-
sonen
Beschriebene Funktionen erst an-
wenden, wenn folgende Dokumen-
te vollständig gelesen und ver-
standen wurden:
-diese Bedienungsanleitung
-sämtliche Bedienungsanlei-
tungen der Systemkomponen-
ten, insbesondere Sicherheits-
vorschriften
14

Bedienelemente und Anschlüsse
Sicherheit WARNUNG!
Gefahr durch Fehlbedienung und fehlerhaft durchgeführte Arbeiten.
Schwere Personen- und Sachschäden können die Folge sein.
▶Alle in diesem Dokument beschriebenen Arbeiten und Funktionen dürfen
nur von technisch geschultem Fachpersonal ausgeführt werden.
▶Dieses Dokument vollständig lesen und verstehen.
▶Sämtliche Sicherheitsvorschriften und Benutzerdokumentationen dieses
Gerätes und aller Systemkomponenten lesen und verstehen.
Bedienelemente
und Anschlüsse
(1)
(2)
(4)
(5)
(6)
(7)
(8)
(9)
(3)
Pos Bezeichnung / Funktion
(1) Netzschalter
(2) Netzkabel
(3) Staubfilter ... im Ansaugbereich des Lüfters
-verhindert die Verschmutzung des Gehäuseinneren bei starkem
Staubanfall
(4) Anzeige Übertemperatur
-leuchtet wenn das Gerät thermisch überlastet ist
(5) Anzeige Interface
-leuchtet grün wenn die Stromquelle bereit ist
-blinkt rot wenn ein Fehler vorliegt
(6) (+) Strombuchse
-mit M12 Innengewinde
(7) Anschluss LocalNet
-zum Anschließen des Interface ROB TSt
(8) Status Anzeigen
-die Status Anzeigen geben Aufschluss über die Art eines Fehlers
wenn die Anzeige Interface rot blinkt
15
DE

Pos Bezeichnung / Funktion
(9) (+) Strombuchse
-mit M12 Innengewinde
16

Vor der Inbetriebnahme
Sicherheit WARNUNG!
Gefahr durch Fehlbedienung und fehlerhaft durchgeführte Arbeiten.
Schwere Personen- und Sachschäden können die Folge sein.
▶Alle in diesem Dokument beschriebenen Arbeiten und Funktionen dürfen
nur von technisch geschultem Fachpersonal ausgeführt werden.
▶Dieses Dokument vollständig lesen und verstehen.
▶Sämtliche Sicherheitsvorschriften und Benutzerdokumentationen dieses
Gerätes und aller Systemkomponenten lesen und verstehen.
Aufstellbestim-
mungen WARNUNG!
Umstürzende oder herabfallende Geräte können Lebensgefahr bedeuten.
Geräte auf ebenem und festem Untergrund standsicher aufstellen.
Das Gerät ist nach Schutzart IP23 geprüft, das bedeutet:
-Schutz gegen Eindringen fester Fremdkörper größer Ø 12 mm (0.49 in.)
-Schutz gegen Sprühwasser bis zu einem Winkel von 60° zur Senkrechten
Kühlluft
Die Anlage muss so aufgestellt werden, dass die Kühlluft ungehindert durch die
Luftschlitze der Vorder- und Rückseite strömen kann.
Staub
Es ist darauf zu achten, dass anfallender metallischer Staub, nicht direkt vom
Lüfter in die Anlage gesaugt wird. (zum Beispiel bei Schmirgelarbeiten)
Betrieb im Freien
Das Gerät kann gemäß Schutzart IP23 im Freien aufgestellt und betrieben wer-
den. Unmittelbare Nässeeinwirkung (z.B. durch Regen) ist zu vermeiden.
Netzanschluss Das Gerät ist für die am Leistungschild angegebene Netzspannung ausgelegt. Die
erforderliche Absicherung der Netzzuleitung finden Sie im Abschnitt „Techni-
sche Daten“. Sind Netzkabel oder Netzstecker bei Ihrer Geräteausführung nicht
angebracht, Netzkabel oder Netzstecker entsprechend den nationalen Normen
montieren.
HINWEIS!
Nicht ausreichend dimensionierte Elektroinstallation kann zu schwerwiegenden
Sachschäden führen.
Die Netzzuteilung sowie deren Absicherung sind entsprechend der vorhandenen
Stromversorgung auszulegen. Es gelten die Technischen Daten auf dem Leis-
tungsschild.
Generatorbe-
trieb
Die Stromquelle ist generatortauglich, wenn die maximal abgegebene Scheinleis-
tung des Generators mindestens 22 kVA beträgt.
17
DE

HINWEIS!
Die abgegebene Spannung des Generators darf den Bereich der Netzspan-
nungs-Toleranz keinesfalls unter- oder überschreiten.
Die Angabe der Netzspannungs-Toleranz erfolgt im Abschnitt „Technische Da-
ten“.
18

Netzspannung einstellen
Allgemein MVm-Geräte (MultiVoltage manuell) sind sowohl für den Betrieb an einer Netz-
spannung von 380 - 460V, als auch an einer Netzspannung von 200 - 240V geeig-
net.
HINWEIS!
Serienmäßig werden die Geräte mit der Einstellung 380 - 460V ausgeliefert.
Das Umstellen des Netzspannungsbereiches muss manuell erfolgen.
Netzspannung
einstellen WARNUNG!
Ein elektrischer Schlag kann tödlich sein.
Vor Öffnen des Gerätes
▶Netzschalter in Stellung - O - schalten
▶Gerät vom Netz trennen
▶gegen Wiedereinschalten sichern
▶mit Hilfe eines geeigneten Messgerätes sicherstellen, dass elektrisch gelade-
ne Bauteile (z.B. Kondensatoren) entladen sind
380V - 460V
2
3
1
1
1
1
2
1
2
3
200V - 240V
2
2
1
3
4
19
DE

Interface Rob TSt
Sicherheit WARNUNG!
Gefahr durch Fehlbedienung und fehlerhaft durchgeführte Arbeiten.
Schwere Personen- und Sachschäden können die Folge sein.
▶Alle in diesem Dokument beschriebenen Arbeiten und Funktionen dürfen
nur von technisch geschultem Fachpersonal ausgeführt werden.
▶Dieses Dokument vollständig lesen und verstehen.
▶Sämtliche Sicherheitsvorschriften und Benutzerdokumentationen dieses
Gerätes und aller Systemkomponenten lesen und verstehen.
Lieferumfang
(2)
(1)
(1) Interface ROB TSt
(2) Kabelbaum LocalNet (1 m)
Gerätekonzept Das Interface ROB TSt ist ein Automaten- und Roboter-Interfaces mit analogen
und digitalen Ein- und Ausgängen. Es ist für den Einbau in einen Automaten-
oder Roboterschaltschrank ausgelegt (auch Anbau möglich).
Merkmale:
-Verbindung zur Stromquelle über standardisierte LocalNet-Schnittstelle
-Kein Umbau der Stromquelle notwendig
-Analoge Ein- und Ausgänge für die Übertragung von Prozessgrößen
-Dadurch Unabhängigkeit von Bit-Breite der Datenverarbeitung in der vorhan-
denen Robotersteuerung
-Einfacher Austausch der Stromquelle
-Einfache Steckverbindungen
-Geringer Verdrahtungsaufwand
-Montage erfolgt mittels Hutschienenaufnahme
-Hohe Störsicherheit bei der Datenübertragung
-Die Ansteuerung der Stromquelle erfolgt über analoge Sollwerte
(0-10 V für den Schweißstrom)
Der Anschluss des Roboter-Interfaces erfolgt über ein 10-poliges Verbindungs-
kabel am Anschluss LocalNet der Stromquelle.
Das Verbindungskabel ist nicht im Lieferumfang enthalten und separat zu bestel-
len.
Mit dem Roboter-Interface wird ein 1 m langer Kabelbaum LocalNet sowie eine
10-polige Anschlussbuchse mitgeliefert. Die 10-polige Anschlussbuchse dient
als Durchgangsstück durch die Schaltschrankwand.
20
