Fromax 65 User manual

FROMAX No. 65
1
4www.fromax.nu
www.fromax.nu
AB Fromax
Götlundagatan 19
SE-124 71 BANDHAGEN
Tel. [phone]
Fax [phone]
E-mail [email protected]

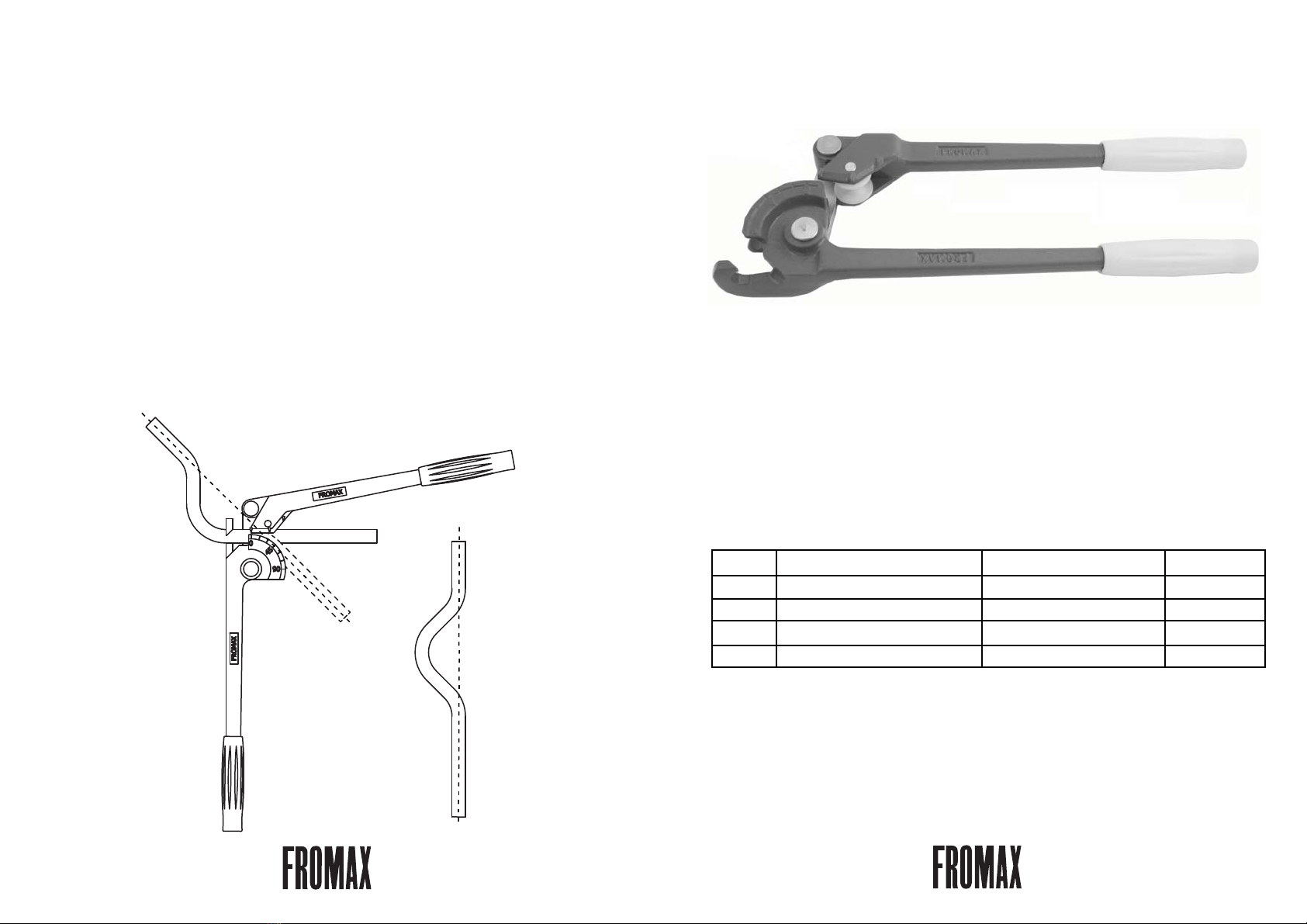

Saddle bends Fig. 3
1.The first bend is effected at 45° for
example.
2.Turn the tube half a revolution and
bend at 90°.
3. Turn the tube half a revolution and
bend at 45°.
NOTE: The biggest saddle bend is
obtained if the first bend is made at 45°.
The saddle bend will be smaller if the
angle of the fist bend is reduced. The first
and third bend should be effected at the
same number of degrees. For the second
bend the angel of the bend should always
be double that of he first and third bend.
Fig. 3 shows a 45° saddle bend.
Fig. 3 Bygelbock
1. Första bocken utföres i t ex 45°.
2. Vänd röret ett havlt var och bocka 90°.
3. Vänd röret ytterligare ett halvt varv och
bocka i 45°.
OBS: Största bygelbocken erhålles om
första bocken utföres i 45°. Bygelbocken
blir mindre om bockvinkeln vid första
bockningen görs mindre.
Den första och tredje bockningen skall
utföras i samma gradantal. Vid den andra
bockningen skall bockningsvinkeln alltid
vara dubbelt så stor som den första och
tredje bockningen. Fig. 3 visar en
bygelbock i 45°.
Fig. 3
FROMAX No. 65
SVENSKA
Fomax bockverktyg Nr 65 är ett
precisionsverktyg för bockning av
plastbelagda mjuka kopparrör typ
Prisol samt plastbelagda tunnväg-
giga stålrör.
ENGLISH
Fromax bending tool No. 65 is a
precision tool for bending soft plastic
coated copper pipes and thin-walled
plastic coated steel pipes.
650
652
654
656
Product
12 / 16 mm
Tube Bender No. 65 12 mm
Pipe diam./ outside diam.
Art. No. Centre radius
Tube Bender No. 65 15 mm
Tube Bender No. 65 18 mm
Tube Bender No. 65 22 mm 22 / 26 mm
15 / 19 mm
18 / 22 mm
39 mm
60 mm
47 mm
80 mm

Fig. 2
FROMAX No. 65
FROMAX No. 65
3
2www.fromax.nu
www.fromax.nu
Off-set bend with short centre
distance
The first bend is effected at 45°. Turn the
tube half a revolution and bend at 45° as
in Fig. 2.
NOTE: The distance X becomes shorter
if the bend is effected at less than 45°.
S-bockar med kort centrumavstånd
Första bocken utföres i 45°. Vänd röret
ett halvt varv, enligt fig. 2 och bocka i 45°.
OBS: Avståndet X blir kortare om bock-
ningen utföres i mindre än 45°.
Fig. 1 shows how the correct distance is
obtained from the end of the tube to the
centre of the bend when bending 90°.
Off-set bends
The first 90° bend is effected as in fig. 1.
When making the second 90° bend the
correct centre distance is obtained by
proceeding from the centre of the first 90°
bend.
Fig. 1 visar hur rätt avstånd erhålles från
rörets ända till bockens centrum vid
bockning 90°.
S-bockar
Första 90° bocken utföres enligt fig. 1 Vid
bockning av den andra 90° bocken
erhålles rätt centrumavstånd genom att
utgå från första 90° bocken.
Fig. 1
x
x
x
x
y
y
