Fromm&Starck STAR SSD 10 User manual

BEDIENUNGSANLEITUNG
INSTRUKCJA OBSŁUGI
NÁVOD K POUŽITÍ
MANUEL D´UTILISATION
ISTRUZIONI PER L‘USO
MANUAL DE INSTRUCCIONES
RACING STEERING WHEEL
STAND WITH GEAR SGIFTER MOUNT
expondo.de
USER MANUAL
STAR_SSD_10

2CONTENT
CONTENT | INHALT | TREŚĆ | OBSAH | CONTENU | CONTENUTO | CONTENIDO
NAZWA PRODUKTU RENNLENKRADSTÄNDER MIT SCHALTHEBELHALTERUNG
PRODUKTNAME RACING STEERING WHEEL STAND WITH GEAR SGIFTER MOUNT
PRODUCT NAME STOJAK NA KIEROWNICĘ Z MOCOWANIEM DŹWIGNI ZMIANY BIEGÓW
NÁZEV VÝROBKU ZÁVODNÍ STOJAN NA VOLANT S DRŽÁKEM ŘADICÍ PÁKY
NOM DU PRODUIT SUPPORT A VOLANT AVEC BOITE DE VITESSE
NOME DEL PRODOTTO SUPPORTO PER VOLANTE CON CAMBIO ACCESSORIO
NOMBRE DEL PRODUCTO SOPORTE PARA VOLANTE CON SUJECIÓN PARA PALANCA DE CAMBIOS
MODEL PRODUKTU
STAR_SSD_10
MODELL
PRODUCT MODEL
MODEL VÝROBKU
MODÈLE
MODELLO
MODELO
IMPORTEUR
EXPONDO POLSKA SP. Z O.O. SP. K.
IMPORTER
IMPORTER
DOVOZCE
IMPORTATEUR
IMPORTATORE
IMPORTADOR
ADRESSE VON IMPORTEUR
UL. NOWY KISIELIN-INNOWACYJNA 7, 66-002 ZIELONA GÓRA | POLAND, EU
IMPORTER ADDRESS
ADRES IMPORTERA
ADRESA DOVOZCE
ADRESSE DE L'IMPORTATEUR
INDIRIZZO DELL'IMPORTATORE
DIRECCIÓN DEL IMPORTADOR

Technische Daten
Parameter
Werte
Produktname
RENNLENKRADSTÄNDER MIT
SCHALTHEBELHALTERUNG
Modell
STAR_SSD_10
Abmessungen [Breite x Tiefe x
Höhe; mm]
435 x 812 x 810
Gewicht [kg]
7,3
Höhenverstellbereich [mm]
575-810
Neigungsverstellbereich der
oberen Blende [
o
]
-30–30
Einstellbereich für die
Neigung des unteren
Bedienfelds [
o
]
<18,5
Maximale Belastung der
Oberplatte [kg]
10
Maximale Belastung der
Bodenplatte [kg]
20
1. Allgemeine Beschreibung
Diese Anleitung ist als Hilfe für eine sichere und zuverlässige Nutzung gedacht. Das
Produkt wurde strikt nach den technischen Vorgaben und unter Verwendung
modernster Technologien und Komponenten sowie unter Wahrung der höchsten
Qualitätsstandards entworfen und angefertigt.
VOR INBETRIEBNAHME MUSS DIE ANLEITUNG GENAU
DURCHGELESEN UND VERSTANDEN WERDEN.
Für einen langen und zuverlässigen Betrieb des Geräts muss auf die richtige
Handhabung und Wartung entsprechend den in dieser Anleitung angeführten
Vorgaben geachtet werden. Die in dieser Anleitung angegebenen technischen Daten
und die Spezifikation sind aktuell. Der Hersteller behält sich das Recht vor, im Rahmen
der Verbesserung der Qualität Änderungen vorzunehmen.
Erläuterung der Symbole

Gebrauchsanweisung beachten.
ACHTUNG!, WARNUNG! oder HINWEIS!, um auf bestimmte Umstände
aufmerksam zu machen (allgemeines Warnzeichen).
Nur zur Verwendung in geschlossenen Räumen.
HINWEIS! In der vorliegenden Anleitung sind Beispielbilder
vorhanden, die vom tatsächlichen Aussehen das
Produkt abweichen können.
Die originale Anweisung ist die deutschsprachige Fassung. Sonstige Sprachfassungen
sind Übersetzungen aus der deutschen Sprache.
2. Nutzungssicherheit
ACHTUNG!Lesen Sie alle Sicherheitshinweise und alle Anweisungen durch..
Die Begriffe "Gerät" oder "Produkt" in den Warnungen und Beschreibung des
Handbuchs beziehen sich auf RENNLENKRADSTÄNDER MIT SCHALTHEBELHALTERUNG.
a) Halten Sie Ihren Arbeitsplatz sauber und gut beleuchtet. Unordnung oder
schlechte Beleuchtung kann zu Unfällen führen. Handeln Sie vorausschauend,
beobachten Sie, was getan wird, und nutzen Sie Ihren gesunden
Menschenverstand bei der Verwendung des Gerätes.
b) Bei Zweifeln, ob das Produkt ordnungsgemäß funktioniert, oder wenn
Schäden festgestellt werden, wenden Sie sich bitte an den Kundendienst des
Herstellers.
c) Bewahren Sie die Gebrauchsanleitung für den weiteren Gebrauch auf. Sollte
das Gerät an Dritte weitergegeben werden, muss die Gebrauchsanleitung mit
ausgehändigt werden.

d) Verpackungselemente und kleine Montageteile außerhalb der Reichweite
von Kindern aufbewahren.
e) Im Laufe der Nutzung dieses Werkzeugs einschlieβlich anderer Werkzeuge
soll man sich nach übrigen Betriebsanweisungen richten.
f) Das Gerät darf nicht von Kindern oder Personen mit eingeschränkten
physischen, sensorischen und geistigen Fähigkeiten oder ohne entsprechende
Erfahrung und entsprechendes Wissen bedient werden. Dies ist nur unter
Aufsicht einer für die Sicherheit zuständigen Person und nach einer
Einweisung in die Bedienung der Maschine gestattet.
g) Halten Sie das Gerät stets in einem einwandfreien Zustand. Prüfen Sie vor
jeder Inbetriebnahme, ob am Gerät und seinen beweglichen Teilen Schäden
vorliegen (defekte Komponenten oder andere Faktoren, die den sicheren
Betrieb der Maschine beeinträchtigen könnten). Im Falle eines Schadens
muss das Gerät vor Gebrauch in Reparatur gegeben werden.
h) Reparatur und Wartung von Geräten dürfen nur von qualifiziertem
Fachpersonal und mit Originalersatzteilen durchgeführt werden. Nur so wird
die Sicherheit während der Nutzung gewährleistet.
i) Um die Funktionsfähigkeit des Gerätes zu gewährleisten, dürfen die
werksmäßig montierten Abdeckungen oder Schrauben nicht entfernt
werden.
j) Das Gerät muss regelmäßig gereinigt werden, damit sich nicht dauerhaft
Schmutz festsetzt.
k) Überlasten Sie das Gerät nicht.
l) Verwenden Sie die mitgelieferten Montageschrauben und ziehen Sie die
Befestigungsschrauben nicht zu fest an.
ACHTUNG! Obwohl das Gerät in Hinblick auf Sicherheit entworfen wurde
und über Schutzmechanismen sowie zusätzlicher Sicherheitselemente verfügt,
besteht bei der Bedienung eine geringe Unfall- oder Verletzungsgefahr. Es wird
empfohlen, bei der Nutzung Vorsicht und Vernunft walten zu lassen.
3. Nutzungsbedingungen
Der Ständer wird als Zubehör verwendet, um Rennwagenspiele zu simulieren.
Das Produkt ist nur für den Heimgebrauch bestimmt!
Für alle Schäden bei nicht sachgemäßer Verwendung haftet allein der Betreiber.
3.1. Gerätebeschreibung

1 - obere Platte
2 – Paneel mit Schalthebelgetriebe
3 - Hubsäule
4 – Unteres Paneel
ARBEITSPLATZ DES GERÄTES:
Das Gerät sollte immer auf einer ebenen, stabilen, sauberen, feuerfesten und
trockenen Oberfläche und außerhalb der Reichweite von Kindern und Personen
mit eingeschränkten geistigen, sensorischen und psychischen Fähigkeiten
verwendet werden.

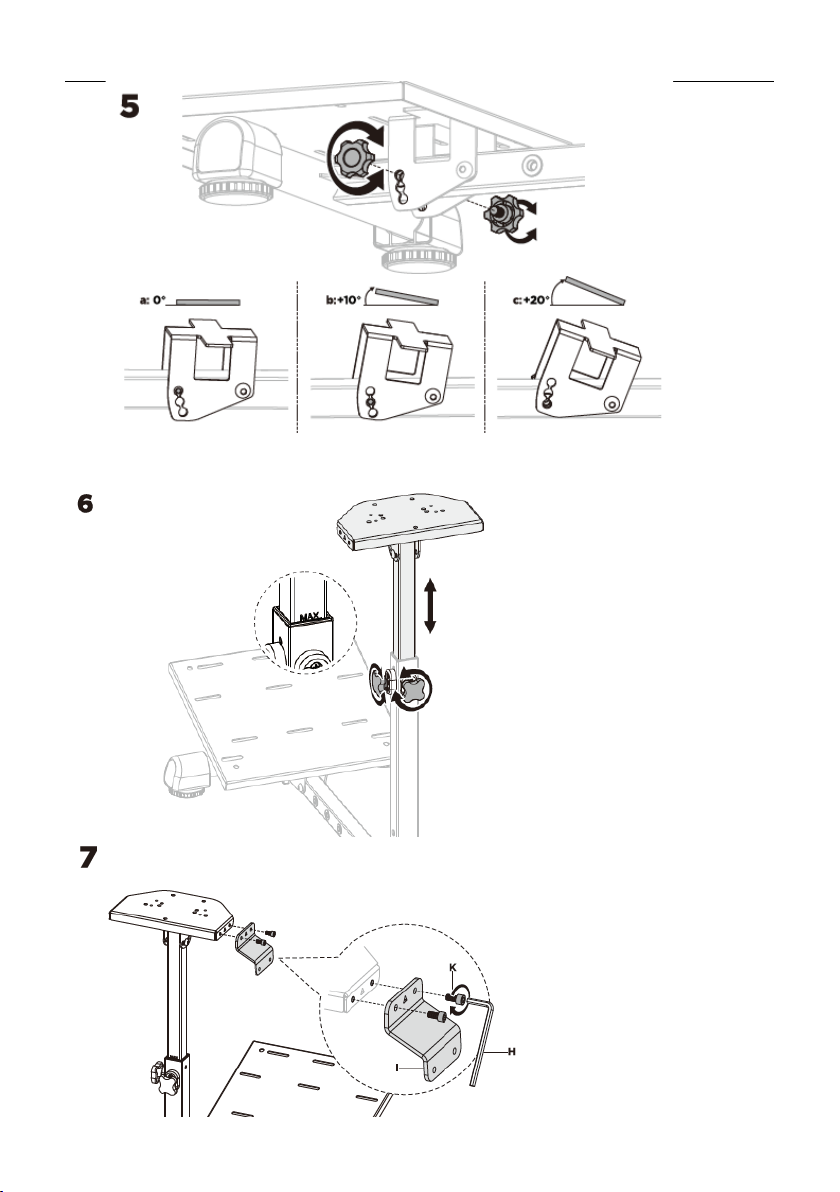

AUFBAU DES GERÄTES

3.2. Reinigung und Wartung
a) Bewahren Sie das Gerät an einem trockenen, kühlen, vor Feuchtigkeit und
direkter Sonneneinstrahlung geschütztem Ort auf.
b) Es ist verboten, das Gerät mit einem Wasserstrahl zu besprühen oder in
Wasser zu tauchen.
c) In Hinblick auf technische Effizienz und zur Vorbeugung vor Schäden sollte
das Gerät regelmäßig überprüft werden.
d) Zum Reinigen ist ein weicher, feuchter Lappen zu verwenden.
e) Zum Reinigen darf man keine scharfen und/ oder Metallgegenstände (z.B.
Drahtbürste oder Metallspachtel) benutzen, weil diese die Oberfläche des
Materials, aus dem das Gerät hergestellt ist, beschädigen können.

Technical data
Parameter
description
Parameter
value
Product name
RACING STEERING WHEEL STAND WITH GEAR
SGIFTER MOUNT
Model
STAR_SSD_10
Dimensions [Width x Depth x
Height; mm]
435 x 812 x 810
Weight [kg]
7,3
Height adjustment range
[mm]
575-810

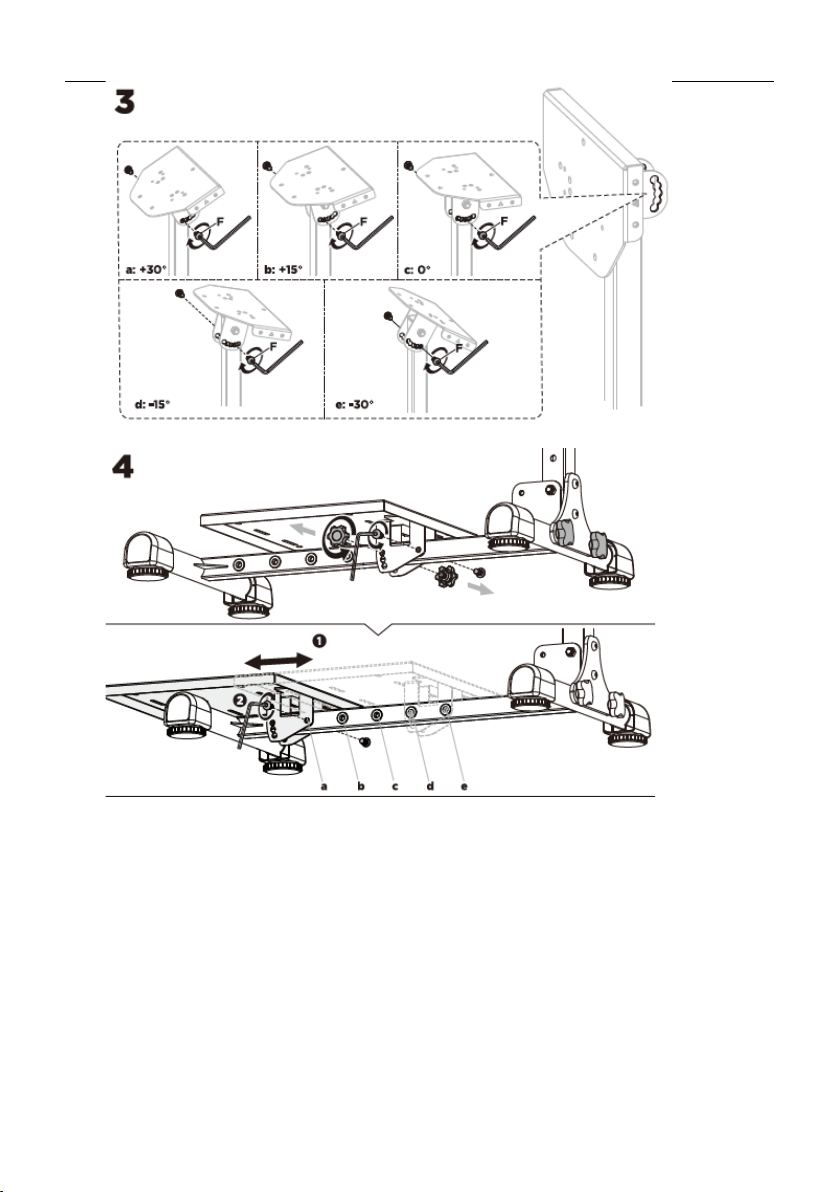

Top panel tilt adjustment
range [o]
-30–30
Lower panel tilt adjustment
range [o]
<18,5
Maximum load on the top
panel [kg]
10
Maximum load on the bottom
panel [kg]
20
1. General description
The user manual is designed to assist in the safe and trouble-free use of the device.
The product is designed and manufactured in accordance with strict technical
guidelines, using state-of-the-art technologies and components. Additionally, it is
produced in compliance with the most stringent quality standards.
DO NOT USE THE DEVICE UNLESS YOU HAVE
THOROUGHLY READ AND UNDERSTOOD THIS USER
MANUAL.
To increase the product life of the device and to ensure trouble-free operation, use it
in accordance with this user manual and regularly perform maintenance tasks. The
technical data and specifications in this user manual are up to date. The manufacturer
reserves the right to make changes associated with quality improvement.
Legend

Read instructions before use.
WARNING! or CAUTION! or REMEMBER! Applicable to the given
situation.
(general warning sign)
Only use indoors.
PLEASE NOTE! Drawings in this manual are for illustration purposes only
and in some details may differ from the actual product.
The original operation manual is written in German. Other language versions are
translations from the German.
2. Usage safety
ATTENTION! Read all safety warnings and all instructions.
The terms "device" or "product" are used in the warnings and instructions to refer to
a RACING STEERING WHEEL STAND WITH GEAR SGIFTER MOUNT .
a) Make sure the workplace is clean and well lit. A messy or poorly lit workplace
may lead to accidents. Try to think ahead, observe what is going on and use
common sense when working with the device.
b) If you are unsure about whether the product is operating correctly or if you
find damage, please contact the manufacturer’s service centre.
c) Please keep this manual available for future reference. If this device is passed
on to a third party, the manual must be passed on with it.
d) Keep packaging elements and small assembly parts in a place not available to
children.
e) If this device is used together with another equipment, the remaining
instructions for use shall also be followed.

f) The device is not designed to be handled by persons (including children) with
limited mental and sensory functions or persons lacking relevant experience
and/or knowledge unless they are supervised by a person responsible for
their safety or they have received instruction on how to operate the device.
g) Keep the device in perfect technical condition. Before each use check for
general damage and especially check for cracked parts or elements and for
any other conditions which may impact the safe operation of the device. If
damage is discovered, hand over the device for repair before use.
h) Device repair or maintenance should be carried out by qualified persons, only
using original spare parts. This will ensure safe use.
i) To ensure the operational integrity of the device, do not remove factory-
fitted guards and do not loosen any screws.
j) Clean the device regularly to prevent stubborn grime from accumulating.
k) Do not overload the device.
l) Use the provided mounting screws and do not over-tighten them.
ATTENTION! Despite the safe design of the device and its protective
features, and despite the use of additional elements protecting the operator,
there is still a slight risk of accident or injury when using the device. Stay alert
and use common sense when using the device.
3. Use guidelines
The stand is used as an accessory to simulate racing car games.
The product is intended for home use only!
The user is liable for any damage resulting from unintended use of the device.

3.1. Device description
1 - top panel
2 – gear shift lever panel
3 - lifting column
4 - bottom panel
APPLIANCE LOCATION
The device should always be used when positioned on an even, stable, clean,
fireproof and dry surface, and be out of the reach of children and persons with
limited mental and sensory functions.

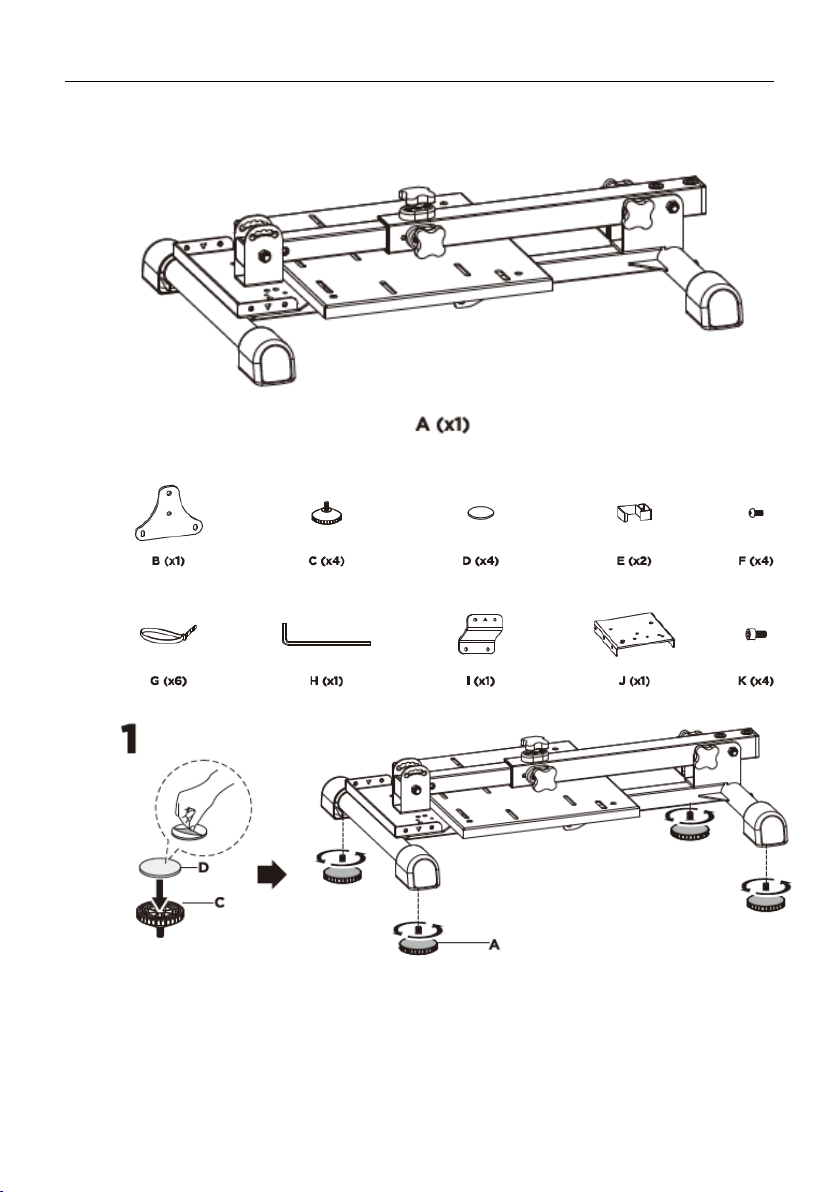

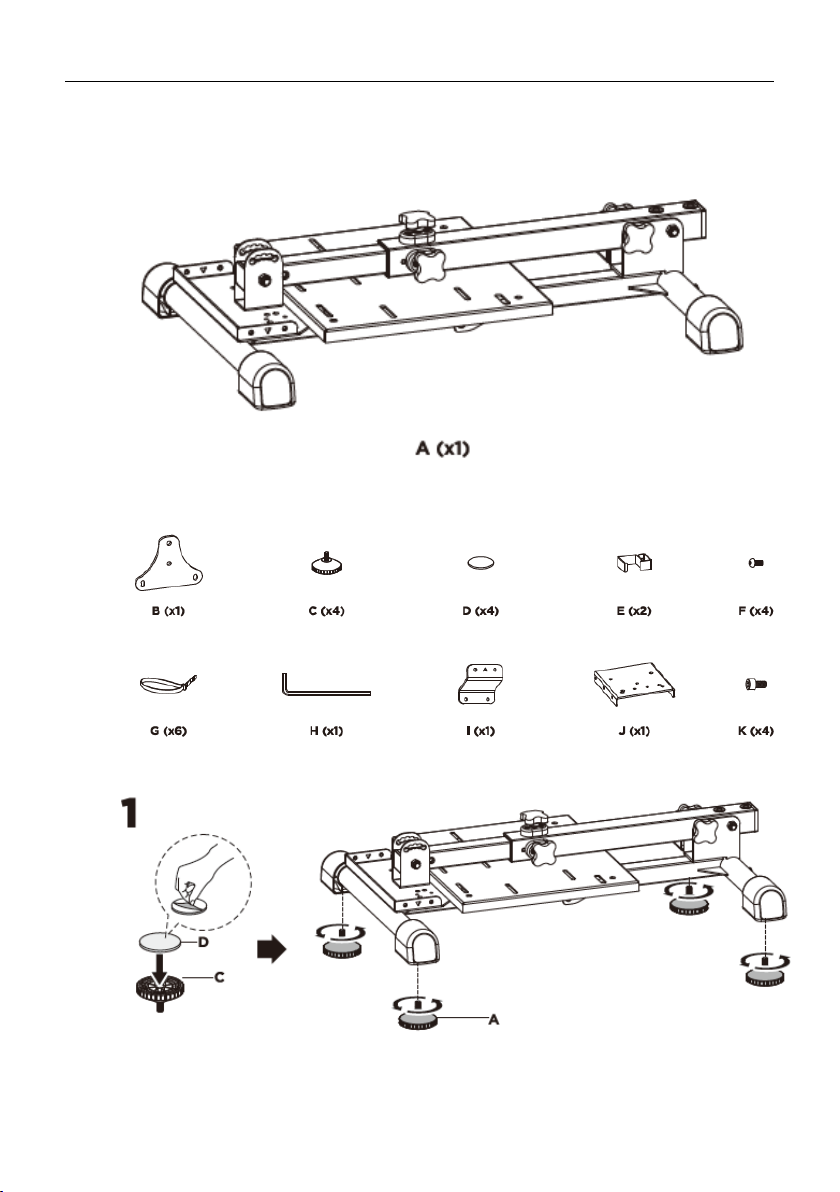

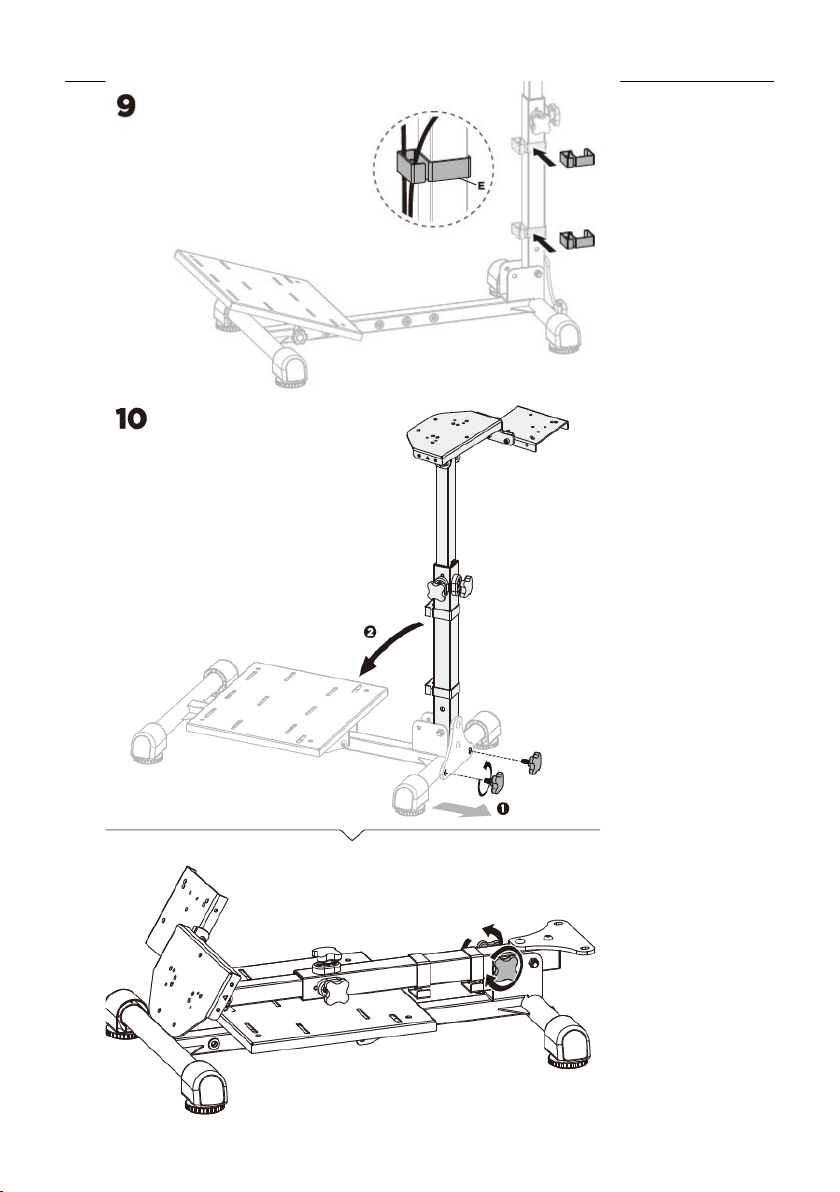

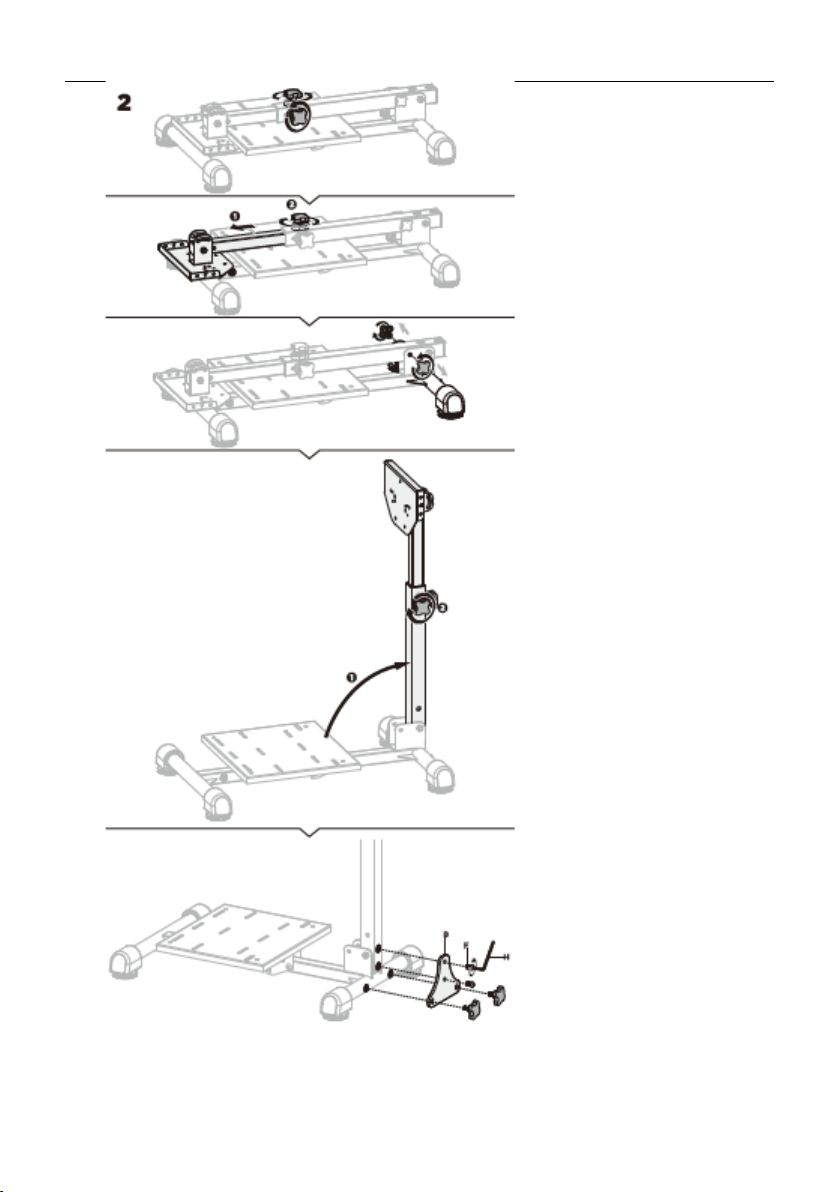

ASSEMBLING THE APPLIANCE
