Fujitsu Airstage AS E07L Series User manual

KEEP THIS OPERATION MANUAL
FOR FUTURE REFERENCE
FUJITSU GENERAL LIMITED P/N9377772039-02
OPERATING MANUAL
BEDIENUNGSANLEITUNG
MODE D’EMPLOI
MANUAL DE FUNCIONAMIENTO
MANUALE DI ISTRUZIONI
ΕΓΧΕΙΡΙ∆ΙΟ ΛΕΙΤΟΥΡΓΙΑΣ
РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ
MANUAL DE INSTRUÇÕES
AS E07L
AS E09L
AS E12L
AS E14L
AS A07L
AS A09L
AS A12L
AS A14L
Compact Wall Mounted
Type
English
Deutsch
Français
Español
Italiano
Русский
Português
TM
EλληvIkά
OPERATING MANUAL
VRF SYSTEM
INDOOR UNIT

En-1
CONTENTS
SAFETY PRECAUTIONS ....................................... 1
NAME OF PARTS ................................................... 2
MANUAL AUTO OPERATION ............................... 3
ADJUSTING THE DIRECTION OF AIR CIRCULA-
TION ....................................................................... 3
OPERATING TIPS................................................... 4
CLEANING AND CARE .......................................... 5
TROUBLESHOOTING ............................................ 7
SPECIFICATIONS ................................................... 8
SAFETY PRECAUTIONS
●Before using the appliance, read these “PRECAUTIONS” thoroughly and operate in the correct way.
●The instructions in this section all relate to safety; be sure to maintain save operating conditions.
●“WARNING”and “CAUTION” have the following meanings in these instructions:
CAUTION!
This mark indicates procedures which, if improperly performed, might lead to the
death or serious injury of the user.
This mark indicates procedures which, if improperly performed, might possibly result
in personal harm to the user, or damage to property.
WARNING!
PRECAUTIONS ON USE
●Do not keep exposing oneself to the direct wind of air conditioner for a long time.
●Do not insert fingers or objects into the outlet port or intake grilles.
●Do not start and stop air conditioner operation by disconnecting the power supply
cord and so on.
●If the power supply cord of this appliance is damaged, it should only be replaced by
the authorized service personal, since special purpose tools and specified cord are
required.
●If any refrigerant happens to leak, extinguish any flames, ventilate the room and get in
touch with authorized service personnel.
●Provide occasional ventilation during use.
●Do not use in applications involving the storage of foods, precision equipment, or art
works.
●Do not place animals or plants in the direct path of the air flow.
●Do not direct air flow at fireplaces or heating apparatus.
●Do not block or cover the inlet port and outlet port.
●Do not climb on, or place objects on, the air conditioner.
●Do not set flower vases or water containers on top of air conditioners.
●Do not hang objects from the indoor unit.
●Do not place anything below the indoor unit that should not get wet.
●Always turn off the electrical breaker whenever cleaning the air conditioner or the air
filter.
●Do not expose the air conditioner directly to water.
●Do not operate the air conditioner with wet hands.
●Check the condition of the installation stand for damage.
●Operate only with air filters installed.
●Do not drink the water drained from the air conditioner.
●Do not apply any heavy pressure to radiator fins.
●Do not use inflammable gases near the air conditioner.
●Do not touch the piping during operation.
●Ensure that any electronic equipment is at least one metre away from either the in-
door or outdoor units.
PRECAUTIONS ON INSTALLATION
●Do not attempt to install this air conditioner by yourself.
●This unit contains no user-serviceable parts.
Always consult authorized service personnel for repairs.
●When moving, consult authorized service personnel for disconnection and installa-
tion of the unit.
●The unit must be grounded.
●Make sure drain work is implemented properly for drainage.
●Avoid installing the air conditioner near a fireplace or other heating apparatus.
●When installing the indoor and outdoor unit, take precautions to prevent access to
infants.
CAUTION!
CAUTION!
WARNING!

En-2

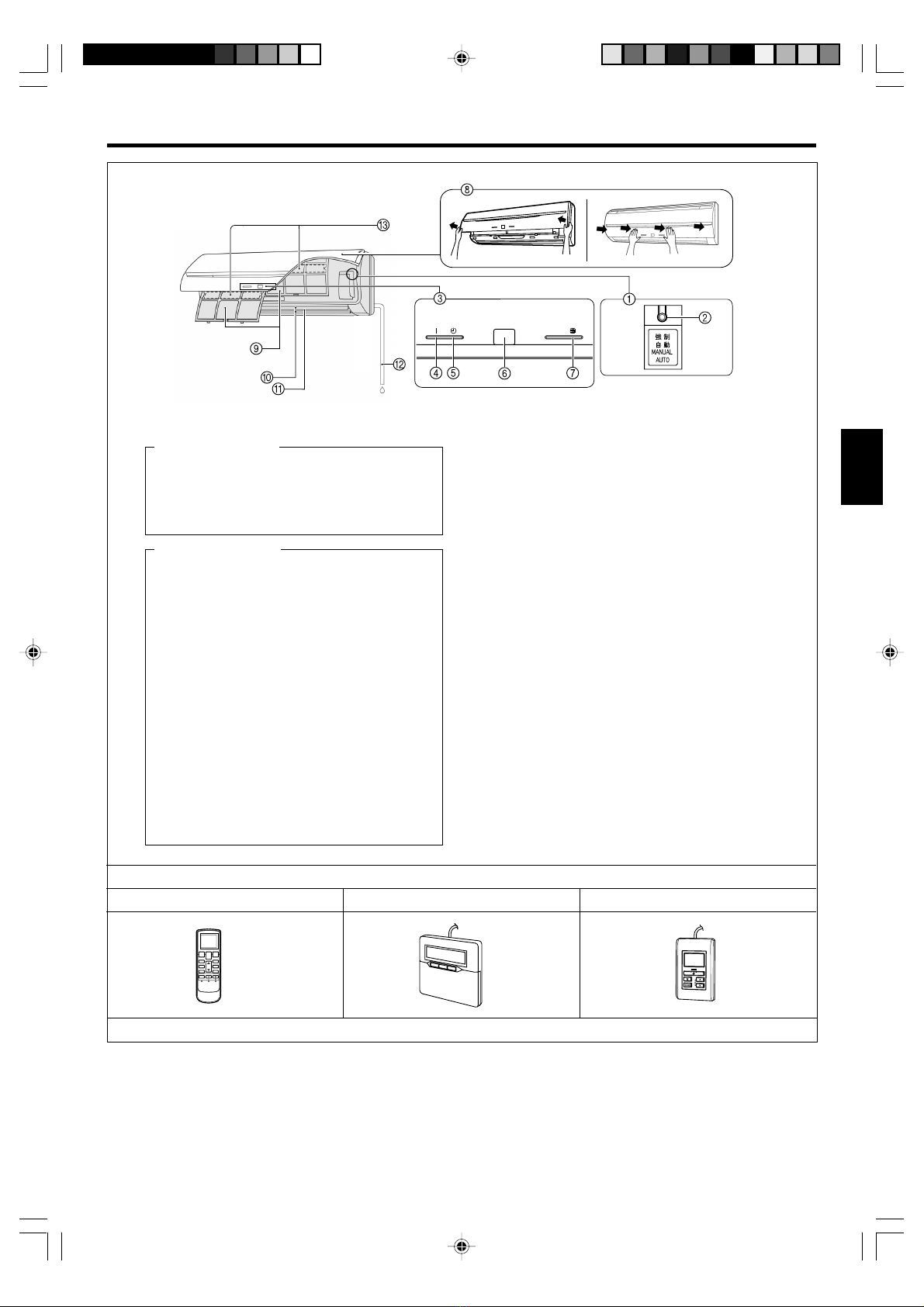

NAME OF PARTS
8Intake Grille
9Air Filter
0Air Flow Direction Louver
ARight-Left Louver
(behind Air Flow Direction Louver)
BDrain Hose
CAir cleaning & deodorizing filter
1Operating Control Panel
2MANUAL AUTO button
This is used to operate it while remote
controller is not available.
3Indicator Lamps
4OPERATION Indicator Lamp (Green)
It lights on while operating.
5TIMER Indicator Lamp (Orenge)
It lights on while timer is working.
6Remote Control Signal Receiver
This is the place to receive the signals
from the remote controller.
7FILTER Indicator Lamp (Red)
It lights on if the filter became dirty.
Clean the filter referring to "CLEANING
AND CARE".
It lights off when RESET button is
pressed after cleaning.
It lights off when RESET button is
pressed after cleaning.
Control unit (optional)
Wireless Remote Controller Wired Remote Controller Simple Remote Controller
For operation method, please refer to the Operating Manual of each device.

En-3

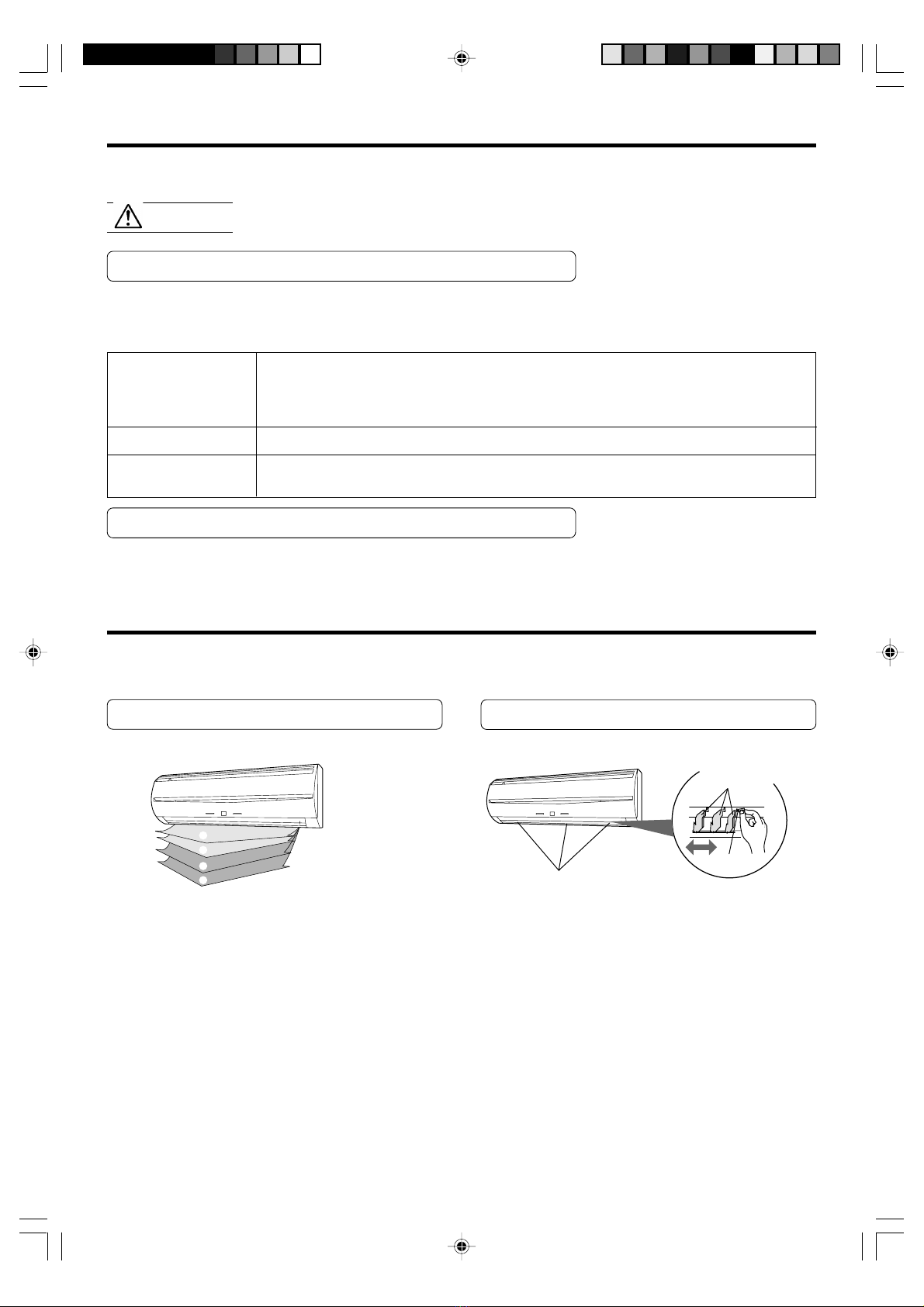

MANUAL AUTO OPERATION
Use the MANUAL AUTO operation in the event the remote control unit is lost or otherwise unavailable.
Starting operation
Press the MANUAL AUTO button on the operating control panel.
The operation can be set in the following setting.
Do not press the MANUAL AUTO button with wet hands or pointed objects, otherwise an electric
shock or malfunction may occur.
CAUTION!
Stopping operation
Press the MANUAL AUTO button on the operating control panel.
Operation mode AUTO
Fan speed AUTO
Setting temperature 23˚C
When Auto mode cannot be selected, it will operate in the same mode as the
other indoor unit in the same system. (When other indoor unit in the same
system doesn't operate, the air conditioner will operate in cooling.)
ADJUSTING THE DIRECTION OF AIR CIRCULATION
The vertical wind direction can be controlled with the control unit. The horizontal wind direction can be manually set by
adjusting Right-Left Louvers.
Vertical direction Horizontal direction
Cooling & Dry : 1, 2, 3, 4
Heating : 1, 2, 3, 4
1
2
3
4
knob(three places)
Right-Left Louvers
knob

En-4
OPERATING TIPS
About priority state and standby state
●Multiple indoor units can be connected within the same system. Depending on the system, choice of operating mode are
limited.
Operation and Performance
Cooling priority state
Heating priority state
Standby state
When the other indoor units within the same system operate in cooling or dry mode, heating
can not be selected at the same time.
When the other indoor units within the same system operate in heating mode, cooling and dry
mode can not be selected at the same time.
The standby state activates when two or more indoor units start up at the same time in differ-
ent mode.Any indoor unit other than priority mode will wait in standby state until priority
mode changes (operation starts as soon as priority is switched).
At this time, the OPERATION indicator lamp (green) lights up and the TIMER indicator lamp
(red) flashes.
Low ambient cooling
●When the outdoor temperature drops, the outdoor unit's fans may switch to Low Speed, or one of the fans may stop
intermittently.
Heating performance
●Heating mode operates on the heat-pump principle, absorbing heat from outdoor air and transferring that heat indoors. As
a result, the operating performance is reduced as outdoor air temperature drops. If you feel that insufficient heating per-
formance is being produced, we recommend you use this air conditioner in conjunction with another kind of heating
appliance.
●Heating mode heat your entire room by recirculating air throughout the room, with the result that some time may be
required after first starting the air conditioner until the room is heated.
Microcomputer-controlled automatic defrosting
●When using the Heating mode under conditions of low outdoor air temperature high humidity, frost may form on the
outdoor unit, resulting in reduced operating performance. In order to prevent this kind of reduced performance, this unit is
equipped with a Microcomputer-controlled automatic defrosting function. If frost forms, the air conditioner will temporarily
stop, and the defrosting circuit will operate briefly (for about 4 to 15 minutes).
During Automatic Defrosting operation, the OPERATION indicator lamp (green) will flash.
Oil recovery operation
●Periodically, the oil recovery operation is performed in order to return compressor oil to the outdoor unit.
During oil recovery operation, the OPERATION indicator lamp (green) will flash (for about 10 minutes).
Temperature and humidity range
●The temperature and humidity required for operating this product is as shown in the following table.
Cooling/Dry Mode Heating Mode
Outdoor temperature Please refer to the specification of outdoor units.
Indoor temperature About 18 to 32°C About 16 to 30°C
Indoor humidity About 80% or less
●If the air conditioner is used under higher temperature conditioner than those listed, the built-in protection circuit may
operate to prevent internal circuit damage. Also, during Cooling and Dry modes, if the unit is used under conditions of lower
temperature than those listed above, the heat-exchanger may freeze, leading to water leakage and other damage.
●If the unit is used for long periods under high-humidity conditions, condensation may form on the surface of the indoor
unit, and drip onto the floor or other objects underneath.
●Do not use this unit for any purposes other than the Cooling, Heating, Dehumidifying, and air-circulation of rooms in
ordinary dwellings.

En-5

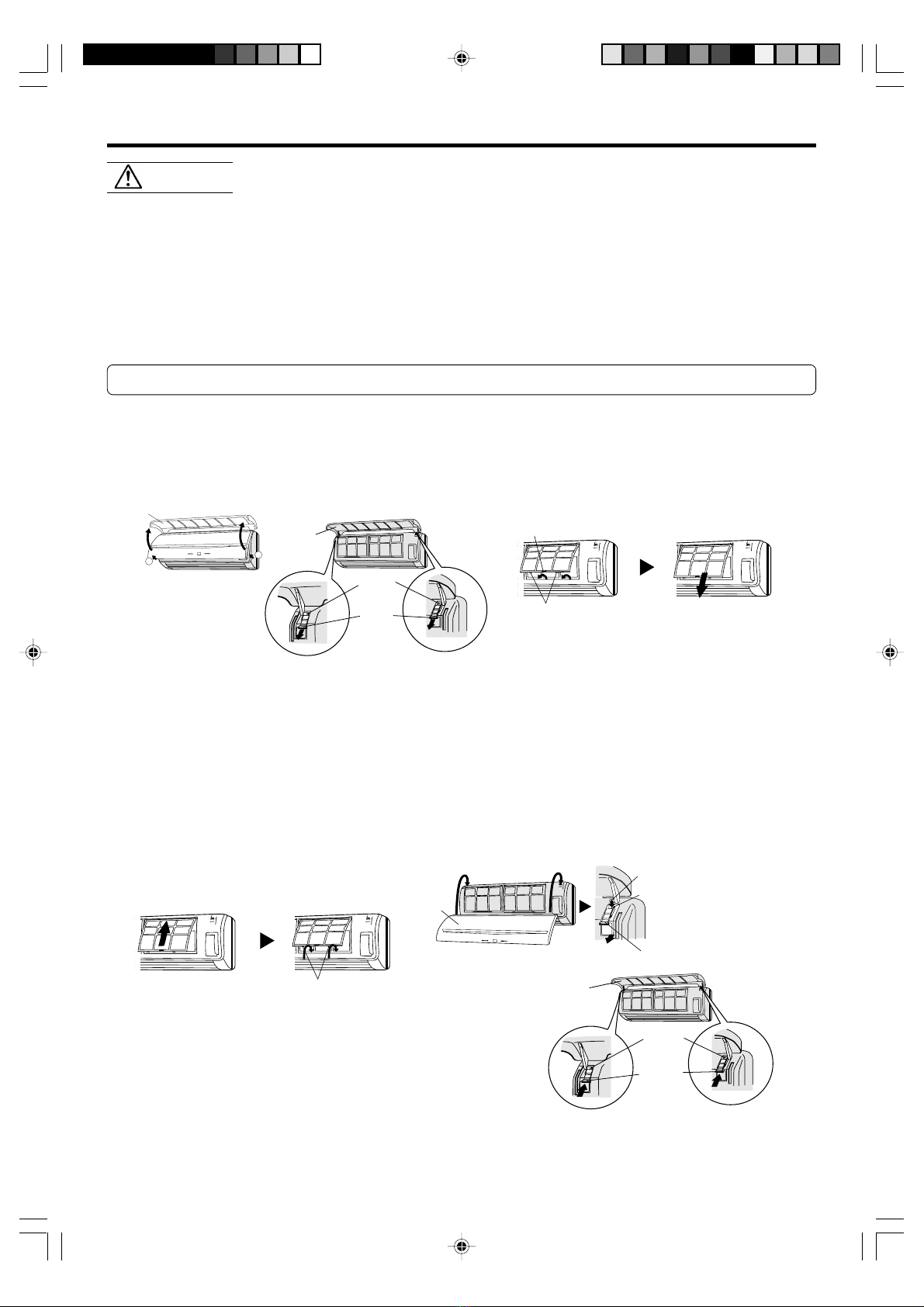

Cleaning the intake grille and the air filter
1. Remove the intake grille and the air filter.
1Place your fingers at both lower ends of the grille panel, and lift forward.
2Pull down the knob.
3Open the intake grille , and lift the intake grille upward, until the axle at the top of the intake grille is removed.
4Lift up the air filter 's handle, disconnect the two lower tabs, and pull out the air filter.
2. Cleaning
1Cleaning the intake grill
Remove dust with a vacuum cleaner, wash the grille with warm water, and then dry with a clean and soft cloth.
2Cleaning the air filter
Remove dust with a vacuum cleaner or by washing. After washing, be sure to allow it to dry thoroughly in a shady place
before reinstalling.
3. Replace the intake grille and the air filter.
1Align the sides of the air filter with the panel, and push in fully, making sure the two lower tabs are returned properly to
their holes in the panel.
2The fixing axle of the intake grille is installed on the front panel.
3Lay down the intake grille.
22
2
22
CLEANING AND CARE
●Before cleaning the unit, be sure to stop the unit and disconnect the power supply.
●Do not stand on an unstable platform when cleaning.
●When removing and replacing the air filters, be sure not to touch the heat exchanger, as per-
sonal injury may result.
●Be sure the intake grille is installed securely.
●When cleaning the unit's body, do not use water hotter than 40 °C, harsh abrasive cleansers, or
volatile agents like benzene or thinner.
●If dirt is allowed to accumulate on the air filter, air flow will be reduced, lowering operating
efficiency and increasing noise.
During periods of normal use, the air filters should be cleaned every two weeks.
CAUTION!
Intake
grille
Mounting shaft
Bearing
1
33
1
Knob
Air filter handle
Hooks (two places)
Intake grille
Mounting
shaft
Knob
Hooks (two places)
11
Mounting
shaft
Intake grille
Knob
Intake
grille

En-6
CLEANING AND CARE
Air cleaning & deodorizing filter installation
1Open the intake grille and remove the air filters.
2Set the Air cleaning & deodorizing filter into the Air cleaning & deodorizing filter frame.
3
Engage the six latches of the Air cleaning & deodorizing filter frame with the six hooks at the rear of the air filters.
4Install the two air filters and close the intake grille.
Cleaning body
Wash the body with warm water, and then dry with a clean and soft cloth.
When not using for an extended period
Leave the breaker on for at least 12 hours before starting operation when it is to be used again.
Air cleaning & deodorizing filter
Air cleaning & deodorizing
filter frame
Hook (6 places at the rear)
Latch (6 places)

En-7
TROUBLESHOOTING
The following conditions are not breakdowns or operation failures.
Symptom
Doesn’t operate immedi-
ately:
Airflow is weak or stops:
Flashing lamps:
Noise is heard:
Smells:
Fog comes out of the
indoor unit:
Steam comes out of the
indoor unit:
Water is produced from
the outdoor unit:
Problem
●If the unit is stopped and then immediately started again, the compressor will not
operate for about 3 minutes, in order to prevent fuse blowouts.
●Whenever the electrical breaker is turned off then on again, the protection circuit
will operate for about 3 minutes, preventing unit operation during that period.
●When Heating operation is started, indoor unit's fan may temporarily stop, to al-
low internal parts to warm up.
●During Heating operation, if the room temperature rises above the thermostat
setting, the outdoor unit will stop, and the indoor unit's fan will stop. If you wish to
warm the room further, set the thermostat for a higher setting.
●During oil recovery operation, the air flow may stop for approximately 10 min-
utes.
●During Heating operation, the unit will temporarily stop operation (between 4 and
15 minutes) as the Automatic Defrosting mode operates.
●The fan may operate at low speed during Dry operation or when the unit is moni-
toring the room's temperature.
●In the monitor AUTO operation, the fan will operate at low speed.
See Page
—
—
—
—
4
4
—
—
4
4
—
—
4
—
—
4
—
—
4
—
The OPERATION indicator lamp (green)
flashes:
The OPERATION indicator lamp (green)
flashes:
The OPERATION indicator lamp (green)
and TIMER indicator lamp (red) are flash-
ing alternately:
The OPERATION indicator lamp (green)
and TIMER indicator lamp (red) are flash-
ing simultaneously:
The OPERATION indicator lamp (green)
lights up and the TIMER indicator lamp
(red) flashes:
An oil recovery operation is being per-
formed.
An automatic defrosting operation is be-
ing performed.
It has recovered from a power outage.
It is operating in trial operation mode.
Ask a manager as there may be mainte-
nance being conducted.
This is the standby state.
●In the following conditions there are sounds of water flowing from the indoor unit
and the operation sound becomes loud. These are the sounds of the flowing of
refrigerant.
When operation starts
When oil recovery operation finishes
When automatic defrosting operation finishes
●During operation, a slight squeaking sound may be heard. This is the result of
minute expansion and contraction of the panel due to temperature changes.
●During Heating operation, a sizzling sound may be heard occasionally. This sound
is produced by the Automatic Defrosting operation.
●Some smell may be emitted from the indoor unit. This smell is the result of room
smells (furniture, tobacco, etc.) which have been taken into the air conditioner.
●During Cooling operation, a thin mist may be seen emitted from the indoor unit.
This results from the sudden Cooling of room air by the air emitted from the air
conditioner, resulting in condensation and misting.
●During Heating operation, the outdoor unit’s fan may stop, and steam may be
seen rising from the unit. This is due to the Automatic Defrosting operation.
●During Heating operation, water may be produced from the outdoor unit due to
the Automatic Defrosting operation.

En-8
TROUBLESHOOTING
The following conditions may not be breakdowns so check again.
Symptom
Doesn’t operate at all:
The operation mode cannot
be changed:
Poor Cooling (or Heating)
performance:
Set the temperature lower
than the room tempera-
ture and use it:
Items to check
●Has there been a power failure?
●Has a fuse blown out, or a circuit breaker been tripped?
●Is the main power switch set to the OFF position?
●Are you trying to engage in an operation different from the priority state?
●Is it in standby state?
●Are you trying to change to an operation different from the priority conditions?
●Did you adjust the room temperature settings (thermostat) correctly?
●Is the air filter dirty?
●Are the air conditioner’s inlet port or outlet port blocked?
●Is there a window or door open?
●In the case of Cooling operation, is a window allowing bright sunlight to enter?
(Close the curtains.)
●In the case of Cooling operation, are there heating apparatus and computers in-
side the room, or are there too many people in the room?
●Is the fan speed set to low?
●Temperature does not fall down well.
Temperature may not fall down depending on the room conditions.
(While high humidity or the room temperature is high.)
See Page
—
—
—
4
4
4
—
5
—
—
—
—
—
4
SPECIFICATIONS
●Acoustic Noise Information : The maximum sound pressure level is less than 70 dB (A) for both indoor unit and outdoor unit.
According to IEC 704-1 and ISO 3744.
In the following situations stop operation immediately and get in touch with authorized
service personnel.
●The problem cannot be solved even when the troubleshooting checks have been performed.
●The OPERATION indicator lamp (green) is flashing very fast.
●The wired remote controller or simple remote controller indicate Er (when connected).
●It has burning smell.
AS E07L AS E09L AS E12L AS E14L
230V~50Hz
198 to 264 V
2.20 2.80 3.60 4.50
2.80 3.20 4.10 5.00
34 35 38 43
32 32 34 35
26 26 30 30
275
790
215
9
MODEL
POWER SOURCE
AVAILABLE VOLTAGE RANGE
COOLING CAPACITY [kW]
HEATING CAPACITY [kW]
SOUND PRESSURE LEVEL
HIGH dB (A)
MED dB (A)
LOW dB (A)
DIMENSIONS & WEIGHT
HEIGHT [mm]
WIDTH [mm]
DEPTH [mm]
WEIGHT [kg]
AS A07L AS A09L AS A12L AS A14L
230V~50Hz
198 to 264 V
2.20 2.80 3.60 4.50
2.80 3.20 4.10 5.00
35 36 39 44
33 33 35 37
27 27 31 32
275
790
215
9
MODEL
POWER SOURCE
AVAILABLE VOLTAGE RANGE
COOLING CAPACITY [kW]
HEATING CAPACITY [kW]
SOUND PRESSURE LEVEL
HIGH dB (A)
MED dB (A)
LOW dB (A)
DIMENSIONS & WEIGHT
HEIGHT [mm]
WIDTH [mm]
DEPTH [mm]
WEIGHT [kg]

Ge-1
INHALTSVERZEICHNIS
VORSICHTSMASSNAHMEN ................................ 1
BEZEICHNUNG DER TEILE .................................... 2
AUTOMATISCHE UMSCHALTUNG ...................... 3
EINSTELLEN DER LUFTSTROMRICHTUNG ........ 3
HINWEISE ZUM BETRIEB ..................................... 4
PFLEGE UND INSTANDHALTUNG ....................... 5
FEHLERSUCHE ...................................................... 7
SPEZIFIKATIONEN................................................. 8
VORSICHTSMASSNAHMEN
●Vor Inbetriebnahme der Geräte lesen Sie bitte den Abschnitt “Vorsichtsmaßnahmen” sorgfältig durch.
●Alle Anleitungen in diesem Abschnitt beziehen sich auf Sicherheit und garantiert sichere Bedienungsbedingungen.
●“WARNUNG” und “VORSICHT” haben im Rahmen dieser Anweisungen folgende Bedeutung:
CAUTION!
Dieser Hinweis weist auf eine Gefahr hin oder auf eine unsachgemäße Handhabung,
wodurch eine Verletzung oder Lebensgefahr bestehten kann.
Dieser Hinweis weist auf eine Gefahr hin oder unsachgemäßen Betrieb, der zu Verlet-
zungen, Beschädigungen und Sachschaden führen kann.
WARNING!
VORSICHTSMASSNAHMEN FÜR DEN GEBRAUCH
●Halten Sie sich nicht länger im direkten Zug der Klimaanlage auf.
●Stecken Sie weder Finger noch andere Gegenstände in den Luftauslaß oder in den
Lufteinlaß.
●
Starten und stoppen Sie die Klimaanlage nicht durch Ein- bzw. Ausstöpseln des Steckers.
●Wenn das Stromkabel dieser Anwendung beschädigt ist, darf es nur durch autorisier-
tes Servicepersonal ersetzt werden, weil dazu besonderes Werkzeug und das vorge-
gebene Kabel erforderlich sind.
●Sollte Kühlmittel auslaufen, löschen Sie alle offenen Flammen, lüften Sie den Raum
und wenden Sie sich an autorisiertes Servicepersonal.
●Sorgen Sie beim Betrieb für ausreichende Belüftung.
●Nicht im Zusammenhang mit der Lagerung von Lebensmitteln, Präzisionsgeräten oder
Kunstwerken nutzen.
●Halten Sie Haustiere und Pflanzen nicht im direkten Luftstrom.
●Leiten Sie den Luftstrom nicht auf eine Feuerstelle oder ein Heizgerät.
●Der Luftein- und –auslass darf nicht blockiert werden.
●
Steigen Sie nicht auf das Klimagerät und stellen Sie keine Gegenstände auf dem Gerät ab.
●Stellen Sie keine Blumenvasen oder Flüssigkeiten enthaltende Behälter auf das Kli-
magerät.
●Hängen Sie keine Gegenstände am Innengerät auf.
●Stellen Sie nichts unter das Innengerät, was nicht nass werden darf.
●Beim Reinigen der Klimaanlage oder Auswechseln des Luftfilters stets Trennschalter
ausschalten.
●Verschütten Sie keine Flüssigkeiten auf das Klimagerät.
●Berühren Sie das Klimagerät beim Betrieb nicht mit nassen Händen.
●Überprüfen Sie das Gerät in regelmäßigen Abständen auf einwandfreie Installation.
●Betreiben Sie das Klimagerät nie ohne Luftfilter.
●Trinken Sie nicht das aus dem Klimagerät ablaufende Wasser.
●Die Kühlrippen dürfen keinem starken Druck ausgesetzt werden.
●Verwenden Sie keine zündfähigen Gase in der Nähe des Klimagerätes.
●Die Röhren während des Betriebs nicht berühren.
●Achten Sie darauf, daß sich elektronische Geräte in einem Abstand von mindestens
einem Meter von jedem der Innen- und Außengeräte befinden.
VORSICHTSMASSNAHMEN FÜR DIE INSTALLATION
●Versuchen Sie auf keinen Fall, dieses Klimagerät selbst zu installieren.
●Dieses Gerät enthält keine Teile, die vom Benutzer gewartet werden können.
Überlassen Sie sämtliche Reparaturarbeiten qualifiziertem Kundendienstpersonal.
●Bei einem Umzug sind die erforderlichen Demontage- und Neuinstallationsarbeiten
von einem qualifizierten Montagetechniker auszuführen.
●Das Gerät muss geerdet werden.
●Sorgen Sie für einen angemessenen Wasserabfluss.
●Vermeiden Sie eine Installation des Klimagerätes in der Nähe eines Kamins oder an-
deren Heizgerätes.
●Beim Installieren der Innen- oder Außeneinheiten darauf achten, dass Kleinkinder kei-
nen Zugang haben.
VORSICHT!
VORSICHT!
WARNUNG!

Ge-2
BEZEICHNUNG DER TEILE
Bediengerät (wahlfei)
Kabellose Fernbedienung Fernbedienung ohne Kabel Einfache Fernbedienung
Für den Betrieb schlagen Sie bitte in der jeweiligen Bedienungsanleitung des Gerätes nach.
8Einlaßgitter
9Luftfilter
0Belüftungsklappe
ARechts/Links-Belüftungsklappe
(hinter den Belüftungsklappe)
BAblaßschlauch
CLuftreinigungs- und Geruchsfilter
1Bedienungsfeld
2Taste für automatische Umschaltung
(MANUAL AUTO)
Dieser wird zur Bedienung benutzt, wenn
die Fernbedienung nicht verfügbar ist.
3Anzeigelampen
4Betriebslampe (OPERATION) (rot)
Leuchtet während des Betriebs.
5TIMER-Lampe (grün)
Leuchtet, während der Timer in Betrieb ist.
6 Lampe für automatische Luftleitlamellen-
Führung vertikal (SWING) (orangefarben)
Hier werden die Signale der
Fernbedienung empfangen.
7 FILTER-Anzeigeleuchte (rot)
Leuchtet, wenn der Filter verschmutzt
ist.Reinigen Sie den Filter wie unter
“REINIGUNG UND WARTUNG”
beschrieben.
Die Leuchte erlischt, wenn nach der
Reinigung die Taste RESET gedrückt wird.

Ge-3
AUTOMATISCHE UMSCHALTUNG
Die Taste für automatische umschaltung (MANUAL AUTO) kann für vorübergehenden Betrieb des Gerätes mit automatischer
Umschaltung verwendet werden, wenn die Fernbedienung nicht zur Verfügung steht.
Den Betrieb starten
Drücken Sie die Taste für automatische umschaltung (MANUAL AUTO) auf dem
Bedienungsfeld.
Der Betrieb kann wie folgt eingestellt werden.
Die Taste für automatische umschaltung (MANUAL AUTO) nicht mit feuchten Händen oder spitzen
Gegenständen betätigen, da Nichtbeachtung einen Stromschlag oder Fehlfunktionen zur Folge haben
kann.
VORSICHT!
Den Betrieb stoppen
Drücken Sie die Taste für automatische umschaltung (MANUAL AUTO) auf dem
Bedienungsfeld.
Betriebsart AUTO
Gebläsedrehzahl AUTO
Temperatur einstellen 23˚C
Wenn sich der automatische Betrieb (Auto) nicht einstellen lässt, läuft das Gerät
im gleichen Modus wie das andere Innengerät im gleichen System. (Wenn das
andere Innengerät im gleichen System nicht läuft, funktioniert die Klimaanlage
im Kühlbetrieb.)
EINSTELLEN DER LUFTSTROMRICHTUNG
Die vertikale Luftrichtung lässt sich mit dem Bediengerät steuern. Die horizontale Luftrichtung lässt sich manuell durch Einstellen
der Recht/Links-Belüftungsklappen steuern.
Vertikale Richtung Horizontale Richtung
Kühlen, Entfeuchten : 1, 2, 3, 4
Heizen : 1, 2, 3, 4
1
2
3
4
Griffe (drei Stück)
Griff
Rechts/Links-
Belüftungsklappen

Ge-4
HINWEISE ZUM BETRIEB
Über den Vorrang- und den Standby-Zustand
●Innerhalb eines Systems lassen sich mehrere Innengeräte anschließen. Je nach System ist die Auswahl der Betriebsarten
eingeschränkt.
Betrieb und Leistung
Zustand Vorrang
Kühlen
Zustand Vorrang
Heizen
Standby-Zustand
Wenn die anderen Innengeräte des gleichen Systems kühlen oder entfeuchten, kann nicht
gleichzeitig die Heizfunktion eingestellt werden.
Wenn die anderen Innengeräte des gleichen Systems heizen, kann nicht gleichzeitig die Kühl-
und Entfeuchterfunktion eingestellt werden.
Das System geht dann in den Standby-Zustand, wenn zwei oder mehr Innengeräte gleichzeitig
in unterschiedlichen Betriebsmodi angehen. Alle Innengeräte, die nicht im vorrangigen Modus
laufen, warten im Standby-Zustand, bis der vorrangige Modus wechselt. (Der Betrieb startet,
sobald der Vorrang umgeschaltet wird).
Dann geht die Betriebslampe (OPERATION) (grün) an, und die TIMER-Lampe (rot) fängt an zu blinken.
Kühlen bei niedriger Umgebungstemperatur
●Wenn die Außentemperatur abfällt, können die Gebläse der Außenanlage auf niedrige Drehzahl umschalten oder kann
eines der Gebläse von Zeit zu Zeit gestoppt werden.
Heizleistung
●Der Heizbetrieb funktioniert nach dem Heizpumpenprinzip, d.h. dass der Außenluft Wärme entzogen und nach innen geleitet
wird. Aus diesem Grund nimmt die Heizleistung bei fallenden Außentemperaturen ab. Falls das Klimagerät keine ausrei-
chende Beheizung des Raumes liefert, wird empfohlen, es in Kombination mit einem anderen Heizgerät zu betreiben.
●Im Heizbetrieb wird der gesamte Raum durch Warmluft-Umwälzung geheizt. Dadurch dauert es nach dem ersten Einschal-
ten eine Zeit, bis der Raum warm ist.
Mikroprozessorgesteuerte Entfrost-Automatik
●Bei niedriger Außentemperatur in Verbindung mit hoher Luftfeuchtigkeit kann sich beim Heizbetrieb Frost am Außengerät
bilden, wodurch die Heizleistung reduziert wird. Der eingebaute Mikroprozessor des Klimagerätes überwacht diesen Zustand
und aktiviert ggf. die Entfrost-Funktion. Dies bewirkt eine vorübergehende Unterbrechung des Heizbetriebs (ca. 4–15 Minuten
lang).
Während des automatischen Entfrostzyklus blinkt die Betriebslampe (OPERATION) (grün).
Wiederherstellung der Ölversorgung
●In regelmäßigen Abständen wird eine Wiederherstellung der Ölversorgung durchgeführt, damit das Außengerät wieder mit
Kompressoröl versorgt wird. Während der Wiederherstellung der Ölversorgung blinken die Betriebslampe (OPERATION)
(grün) (ca. 10 Minuten lang).
Temperatur- und Feuchtigkeitsbereiche
●Die erforderliche Temperatur und Feuchtigkeit für den Betrieb dieses Produktes ist der folgenden Tabelle zu entnehmen.
Kühlen/Entfeuchten Heizen
Außentem peratur Vgl. die Spezifikation der Außengeräte.
Raumtemperatur Ca. 18 bis 32°C Ca. 16 bis 30°C
Luftfeuchtigkeit im Raum Ca. 80 % rel. Feuchte oder weniger
●Wird das Klimagerät bei höheren als den hier angegebenen Temperaturen betrieben, so tritt u. U. die automatische
Schutzschaltung in Funktion, wodurch der Betrieb unterbrochen wird. Beim Kühlen und Entfeuchten bei niedrigeren als den
hier angegebenen Temperaturen kann es vorkommen, daß der Wärmetauscher vereist, was zu einem Auslaufen von Wasser
oder anderen Störungen führen könnte.
●Bei längerem Betrieb des Gerätes unter Bedingungen hoher Luftfeuchtigkeit kann sich Kondenswasser auf den Außen-
flächen des Innengerätes bilden und auf den Boden bzw. auf Gegenstände unter dem Innengerät tropfen.
●Benutzen Sie dieses Gerät nicht für andere Zwecke als zum Kühlen, Heizen, Entfeuchten und zur Luftumwälzung von Räu-
men in gewöhnlichen Wohnungen.

Ge-5
Reinigung des Einlassgitters und des Luftfilters
1. Nehmen Sie das Einlassgitter und den Luftfilter heraus.
1An beiden unteren Enden des Ansauggitters anfassen und nach vorn heben.
2Den Griff nach unten ziehen.
3Das Ansauggitter öffnen und nach oben heben, bis sich die Achse am oberen Teil des Gitters herausnehmen lässt.
4Den Griff des Luftfilter nach oben heben, die beiden Nasen unten lösen und den Luftfilter herausziehen.
2. Reinigung
1Reinigung des Einlassgitters
Entfernen Sie den Staub mit einem Staubsauger, waschen Sie das Gitter mit warmem Wasser ab und trocken Sie es
dann mit einem sauberen, weichen Tuch.
2Reinigen des Luftfilters
Entfernen Sie den Staub mit einem Staubsauger oder durch Waschen. Lassen Sie den Filter vor dem erneuten Einbau
gründlich an einem schattigen Ort trocknen.
3. Bauen Sie das Einlassgitter und den Luftfilter wieder ein.
1Richten Sie den Luftfilter auf die Frontplatte aus und drücken Sie ihn vorsichtig bis zum Anschlag ein. Achten Sie dabei
darauf, daß die zwei unteren Haltelaschen in ihrer Ausgangsstellung am Rahmen einrasten.
2Die Befestigungsachse des Ansauggitters wird an der Frontplatte angebracht.
3Das Ansauggitter hinlegen.
22
2
22
PFLEGE UND INSTANDHALTUNG
●Achten Sie vor dem Reinigen des Klimageräts darauf, das Gerät auszuschalten und vom Netz zu
trennen.
●Stellen Sie sich beim Reinigen nicht auf eine instabile Fläche.
●Achten Sie beim Entfernen und Auswechseln der Luftfilter darauf, den Wärmetauscher nicht zu
berühren, um Verletzungen zu vermeiden.
●Vergewissern Sie sich, daß das Einlaßgitter fest angebracht ist.
●Verwenden Sie zum Reinigen des Klimagerätes kein Wasser mit einer Temperatur von mehr als
40 °C, keine Reinigungsmittel mit Schleifwirkung und keine leicht flüchtigen Chemikalien wie
Benzin und Farbverdünner.
●Falls sich Schmutz im Luftfilter ansammelt, wird der Luftstrom reduziert, die Geräteleistung be-
einträchtigt und das Betriebsgeräusch verstärkt.
Bei normalem Betrieb sollte der Luftfilter alle zwei Wochen gereinigt werden.
VORSICHT!
Luftansaug-
gitter
Befestigungsachse
Lager
1
33
1
Griff
Luftfiltergriff
Haken (an zwei Stellen)
Luftansaug-
gitter
Befestigung-
sachse
Griff
Haken (an zwei
Stellen)
11
Befestigung-
sachse
Luftansauggitter
Griff
Luftansaug-
gitter

Ge-6
PFLEGE UND INSTANDHALTUNG
Einbau des Luft- und Geruchsfilters
1Ansauggitter öffnen und Luftfilter entfernen.
2Luft- und Geruchsfilter in den Filterrahmen einsetzen.
3Die sechs Zungen des Filterrahmens in die Haken auf der Rückseite der Filter einhaken.
4Die beiden Luftfilter einsetzen und das Ansauggitter schließen.
Reinigung des Klimageräts
Waschen Sie das Gerät mit warmem Wasser ab und trocknen Sie es anschließend mit einem sauberen, weichen Tuch.
Wenn das Gerät länger nicht genutzt wurde
Lassen Sie den Unterbrecher mindestens 12 Stunden vor dem Betrieb an, bevor Sie das Gerät wieder nutzen.
Luftreinigungs- und
Geruchsfilter
Rahmen des
Luftreinigungs- und
Geruchsfilters
Haken (6 Stück auf der
Rückseite)
Zungen (6 Stück)

Ge-7
Ursache
●Wird das Gerät aus- und sofort wieder eingeschaltet, so arbeitet der Kompressor
ca. 3 Minuten lang nicht, um ein Durchbrennen der Sicherung zu verhindern.
●Jedesmal, wenn der Netzschalter aus- und wieder eingeschaltet ist, erfolgt 3
Minuten lang eine Schutzschaltung. Während dieser Zeit kann die Anlage nicht
betrieben werden.
●Beim Starten des Heizbetriebs schaltet das Gebläse vorübergehend auf eine sehr
niedrige Drehzahl, damit sich die Bauteile im Geräteinneren ausreichend erwärmen
können.
●Wenn die Raumtemperatur im Heizbetrieb die Thermostateinstellung überschreitet,
stoppt das Außengerät, und das Gebläse des Innengerätes schaltet sich ab. Stellen
Sie den Thermostaten auf eine höhere Temperatur ein, falls Sie den Raum stärker
heizen wollen.
●Während der Wiederherstellung der Ölversorgung kann der Luftstrom ca. 10
Minuten unterbrochen werden.
●Beim Heizen stoppt das Klimagerät (ca. 4–15 Minuten lang), während die
automatische Entfrostfunktion aktiviert ist.
●Beim Entfeuchten und während der Überwachung der Raumtemperatur arbeitet
das Gebläse u.U. mit niedriger Drehzahl.
●Bei automatischer Überwachung (AUTO) arbeitet das Gebläse u.U. mit niedriger Drehzahl.
Die Betriebslampe (OPERATION)
(grün) blinkt:
Die Betriebslampe (OPERATION)
(grün) blinkt:
Die Betriebslampe (OPERATION)
(grün) und die TIMER-Lampe (rot)
blinken abwechselnd:
Die Betriebslampe (OPERATION)
(grün) und die TIMER-Lampe (rot)
blinken gleichzeitig:
Die Betriebslampe (OPERATION)
(grün) geht an, und die TIMER-Lampe
(rot) fängt an zu blinken:
●Unter folgenden Bedingungen kommen Wassergeräusche aus dem Innengerät und
das Betriebsgeräusch wird laut. Es handelt sich um das Fließen der Kühlflüssigkeit.
Wenn der Betrieb startet,
Wenn die Wiederherstellung der Ölversorgung beendet ist,
Wenn das automatische Entfrosten beendet ist,
●Während des Betriebs ertönt u. U. ein leises Quietschgeräusch. Dies ist auf winzige
Dehnungen und Schrumpfungen des Paneels aufgrund von Temperaturänderungen
zurückzuführen.
●Während des Heizbetriebs kann gelegentlich ein zischendes Geräusch zu hören
sein. Dieses Geräusch wird durch den Betrieb des automatischen Entfrosters
verursacht.
●Das Innengerät gibt u.U. Gerüche ab, die aus der Raumluft (Möbel, Zigarettenrauch
usw.) in das Innere des Klimagerätes gelangt sind.
●Beim Kühlen dringt u. U. leichter Dampf aus dem Innengerät. Dies ist auf die
plötzliche Abkühlung der Raumluft durch die vom Klimagerät abgegebene Luft
zurückzuführen, so daß es zu Kondenswasser- und Dampfbildung kommt.
●Während des Heizbetriebs kann das Gebläse der Außeneinheit stoppen und Dampf
aus der Einheit entweichen. Das wird durch den automatischen Entfroster
hervorgerufen.
●Während des Heizbetriebs kann sich in der Außeneinheit aufgrund des
automatischen Entfrosterbetriebs Wasser bilden.
FEHLERSUCHE
Folgende Bedingungen stellen keine Defekte oder Betriebsstörungen dar.
Fehler
Gerät arbeitet nicht
sofort:
Der Luftstrom ist schwach
oder stoppt:
Blinkende Leuchten:
Es sind Geräusche zu
hören:
Anomaler Geruch:
Nebel kommt aus dem
Innengerät:
Dampf kommt aus dem
Innengerät:
Wasser läuft aus dem
Außengerät:
Siehe
seite
—
—
—
—
4
4
—
—
4
4
—
—
4
—
—
4
—
—
4
—
Die Ölversorgung wird wiederhergestellt.
Das Gerät wird gerade automatisch
entfrostet.
Das Gerät stellt sich nach einem
Stromausfall wieder ein.
Das Gerät läuft im Versuchsmodus.
Fragen Sie einen Vorgesetzten, ob das
Gerät evtl. gerade gewartet wird.
Es handelt sich um den Standby-Zustand.

Ge-8
FEHLERSUCHE
Folgende Bedingungen müssen keine Defekte darstellen und sind daher erneut zu prüfen.
Fehler
Kein Betrieb:
Der Betriebsmodus lässt
sich nicht wechseln:
Schlechte Kühl- oder
Heizleistung:
Sie sollten die Temperatur
auf einen Wert setzen, der
unter der Raumtemperatur
liegt, wenn Sie das Gerät
verwenden:
Prüfpunkte
●Ist ein Netzausfall aufgetreten?
●Ist eine Sicherung durchgebrannt, oder wurde ein Unterbrecher ausgelöst?
●Befindet sich der Hauptschalter in der Position: “AUS”?
●Versuchen Sie, in einen anderen als den vorrangigen Betriebsmodus zu schalten?
●In den Standby-Zustand?
●Versuchen Sie, in auf einen anderen als den vorrangigen Betriebsmodus
umzuschalten?
●Ist die gewünschte Raumtemperatur (der Thermostat) korrekt eingestellt worden?
●Ist der Luftfilter verschmutzt?
●Ist der Luftein- oder –auslass des Klimageräts blockiert?
●Steht ein Fenster oder eine Tür offen?
●Dringt beim Kühlen starkes Sonnenlicht durch ein Fenster in den Raum? (Vorhänge
schließen.)
●Ist beim Kühlen gleichzeitig ein Heizgerät oder ein PC im Raum eingeschaltet,
oder befinden sich viele Personen im Raum?
●Steht das Gebläse auf langsamer Geschwindigkeit?
●Die Temperatur fällt nicht gut.
Je nach den Raumbedingungen fällt die Temperatur möglicherweise nicht.
(Bei hoher Luftfeuchtigkeit oder hoher Raumtemperatur.)
Siehe
seite
—
—
—
4
4
4
—
5
—
—
—
—
—
4
SPEZIFIKATIONEN
In folgenden Situationen muss der Betrieb sofort unterbrochen und ein autorisierter
Kundendienst zu Rate gezogen werden.
●Das Problem lässt sich auch nach den entsprechenden Prüfungen nicht lösen.
●Die Betriebslampe (OPERATION) (grün) blinkt sehr schnell:
●Die Fernbedienung mit Kabel bzw. die einfache Fernbedienung geben “Er” an (bei Anschluss).
●Es riecht verbrannt.
●Der maximale Schalldruckpegel beträgt beim Innen-und Außengerät geringer als 70 dB (A).
Diese Geräte erfüllen die Normen IEC 704-1 und ISO 3744.
AS E07L AS E09L AS E12L AS E14L
230V~50Hz
198 bis 264 V
2.20 2.80 3.60 4.50
2.80 3.20 4.10 5.00
34 35 38 43
32 32 34 35
26 26 30 30
275
790
215
9
MODELL
STROMQUELLE
VERFÜGBARE SPANNUNGSSPANNE
KÜHLEN [kW]
HEIZEN [kW]
SCHALLDRUCKPEGEL
HOCH dB (A)
MITTEL dB (A)
NIEDRIG dB (A)
ABMESSUNGEN UND NETTOGEWICHT
HÖHE [mm]
BREITE [mm]
TIEFE [mm]
GEWICHT [kg]
AS A07L AS A09L AS A12L AS A14L
230V~50Hz
198 bis 264 V
2.20 2.80 3.60 4.50
2.80 3.20 4.10 5.00
35 36 39 44
33 33 35 37
27 27 31 32
275
790
215
9
MODELL
STROMQUELLE
VERFÜGBARE SPANNUNGSSPANNE
KÜHLEN [kW]
HEIZEN [kW]
SCHALLDRUCKPEGEL
HOCH dB (A)
MITTEL dB (A)
NIEDRIG dB (A)
ABMESSUNGEN UND NETTOGEWICHT
HÖHE [mm]
BREITE [mm]
TIEFE [mm]
GEWICHT [kg]

Fr-1
SOMMAIRE
PRÉCAUTIONS DE SÉCURITÉ .............................. 1
NOMENCLATURE DES ORGANES....................... 2
FONCTIONNEMENT
MANUEL-AUTOMATIQUE .................................... 3
RÉGLAGE DE LA DIRECTION DU FLUX D’AIR .... 3
CONSEILS D’UTILISATION ................................... 4
NETTOYAGE ET ENTRETIEN ................................ 5
GUIDE DE DÉPANNAGE ....................................... 7
FICHE TECHNIQUE ................................................ 8
PRÉCAUTIONS DE SÉCURITÉ
●Avant d’utiliser cet appareil, veuillez lire attentivement ces “Précautions” et les respecter correctement.
●Les instructions contenues dans la présente section sont toutes liées à la sécurité car vous devez maintenir des conditions
de fonctionnement sûres.
●Les symboles “AVERTISSEMENT” et “ATTENTION” ont le sens suivant dans ce manuel:
ATTENTION!
Ce symbole signale une démarche qui, si elle est exécutée de façon incorrecte, peut
entraîner une sérieuse blessure, voir la mort de l’utilisateur.
Ce symbole signale une démarche qui, si elle est exécutée de façon incorrecte, peut
entraîner un dégât pour l’utilisateur ou ses biens.
AVERTISSEMENT!
PRECAUTIONS DE SECURITE
●Veillez à ne pas rester trop longtemps directement exposé au flux d’air produite par le
climatiseur.
●N’introduisez pas vos doigts ou des objets dans l’orifice de sortie ou la grille d’admission
d’air.
●N’allumez pas le climatiseur ou ne l’éteignez pas en débranchant le cordon d’alimentation.
●Si le cordon d’alimentation de cet appareil est endommagé, il doit être remplacé par un
centre de réparation agréé uniquement, dans la mesure où des outils et un cordon
spécifiques sont nécessaires.
●En cas de fuite de frigorigène, éteignez les flammes, aérez la pièce et appelez un centre de
réparation agréé.
●Assurez une ventilation régulière pendant le fonctionnement de l’appareil.
●N’utilisez pas l’appareil à proximité d’aliments entreposés, d’instruments de précision ou
d’objets d’art.
●Ne placez pas des animaux ou des plantes directement dans le courant d’air de l’appareil.
●Ne dirigez pas le flux d’air vers un feu ouvert ou vers un appareil de chauffage.
●N’obstruez pas ou ne couvrez pas l’orifice d’admission ni l’orifice de sortie.
●Ne grimpez pas sur le climatiseur et ne déposez pas d’objets sur celui-ci.
●Ne déposez pas de vase de fleurs ou de récipient contenant de l’eau sur un climatiseur.
●Ne suspendez pas d’objets à l’appareil intérieur.
●Ne placez aucun objet sous l’appareil intérieur qui doive rester sec.
●Toujours couper l’alimentation électrique lors du nettoyage du climatiseur et lors du
changement du filtre à air.
●N’exposez pas directement le climatiseur à de l’eau.
●N’utilisez pas le climatiseur avec des mains humides.
●Vérifiez si le support d’installation est en bon état.
●Ne faites jamais fonctionner l’appareil sans ses filtres à air.
●Ne buvez pas l’eau de vidange du climatiseur.
●N’appliquez aucune forte pression sur les ailettes du radiateur.
●N’utilisez pas de gaz inflammables à proximité du climatiseur.
●Ne touchez pas les canalisations pendant le fonctionnement.
●Veillez à tenir tout équipement électronique à un mètre au moins des appareils intérieur
et extérieur.
PRECAUTIONS D’INSTALLATION
●N’essayez pas d’installer vous-même ce climatiseur.
●Cet appareil ne renferme aucune pièce réparable par l’utilisateur. Confiez votre appareil à
un centre de réparation agréé pour toute réparation.
●En cas de déménagement, faites appel à votre centre de réparation agréé pour le
débranchement et l’installation de l’appareil.
●L’appareil doit être mis à la terre.
●Veillez à ce que le système de vidange soit en place.
●Évitez d’installer le climatiseur près d’un feu ouvert ou d’autres équipements de chauffage.
●Lorsque vous installez les unités d’intérieur et d’extérieur, veillez à ce qu’elles soient hors
de portée des enfants.
ATTENTION!
ATTENTION!
AVERTISSEMENT!

Fr-2
NOMENCLATURE DES ORGANES
8Grille d’admission
9Filtre à air
0Volet de direction du flux d’air
AVolet de direction gauche/droite
(situé derrière le volet de direction du flux
d’air)
BTuyau de vidange
C
Filtre de purification d’air et de désodorisation
Télécommande (facultative)
Télécommande sans fil Télécommande câblée Télécommande simple
Pour la méthode de fonctionnement, veuillez vous référer au manuel d’utilisation livré avec chaque dispositif.
1Panneau de contrôle de fonctionnement
2Bouton manuel-automatique
(MANUAL AUTO)
Permettent d'utiliser l'appareil lorsque la
télécommande n'est pas disponible.
3Voyants
4Voyant rouge de fonctionnement
(OPERATION)
S'allume pendant le fonctionnement.
5Voyant vert de minuterie (TIMER)
S'allume lorsque la minuterie fonctionne.
6Voyant orange d’oscillation (SWING)
(OSCILLATION VERTICALE)
Partie recevant les signaux émis par la
télécommande.
7Voyant FILTER (rouge)
S'allume lorsque le filtre est encrassé.
Nettoyez le filtre conformément aux in-
dications de la section "NETTOYAGE ET
ENTRETIEN".
Le témoin s'éteint lorsque l'on appuie sur
le bouton RESET après le nettoyage.

Fr-3
FONCTIONNEMENT MANUEL-AUTOMATIQUE
Sélectionnez le mode de fonctionnement manuel-automatique (MANUAL AUTO) si la télécommande est inutilisable ou si elle
n’est pas disponible.
Démarrage
Appuyez sur le bouton manuel-automatique (MANUAL AUTO) sur le panneau de
contrôle de fonctionnement.
Le fonctionnement peut être réglé comme suit.
Afin d’éviter tout choc électrique ou mauvais fonctionnement, n’appuyez pas sur la touche manuel-
automatique (MANUAL AUTO) avec des mains humides ou des objets pointus.
ATTENTION!
Arrêt
Appuyez sur le bouton manuel-automatique (MANUAL AUTO) sur le panneau de contrôle de
fonctionnement.
Mode de AUTO
fonctionnement
Vitesse du ventilateur AUTO
Réglage de la 23˚C
température
Lorsque le mode automatique (AUTO) ne peut pas être sélectionné, l’appareil
va fonctionner dans le même mode que l’appareil intérieur du même système.
(Lorsque l’autre appareil intérieur dans le même système ne fonctionne pas, le
climatiseur fonctionne en mode Refroidissement.)
RÉGLAGE DE LA DIRECTION DU FLUX D’AIR
La direction verticale du flux d’air peut être contrôlée à l’aide de la télécommande. La direction horizontale du flux d’air peut
être contrôlée en réglant manuellement les volets de direction gauche/droite.
Direction verticale Direction horizontale
Refroidissement/
Déshumidification : 1, 2, 3, 4
Chauffage : 1, 2, 3, 4
1
2
3
4
bouton (trois emplacements)
bouton
Volets de direction
gauche/droite
