Future light PLS-5R User manual

©
Copyright
Nachdruck verboten!
Reproduction prohibited!
Für weiteren Gebrauch aufbewahren!
Keep this manual for future needs!
BEDIENUNGSANLEITUNG
USER MANUAL
PLS-5R
PLS-5RPLS-5R
PLS-5R
Pro-Head-Spot
Pro-Head-SpotPro-Head-Spot
Pro-Head-Spot

00062923, Version 1.0
2/60
Inhaltsverzeichnis
Table of contents
EINFÜHRUNG................................................................................................................................................... 4
Lieferumfang.................................................................................................................................................. 4
SICHERHEITSHINWEISE................................................................................................................................. 5
BESTIMMUNGSGEMÄSSE VERWENDUNG.................................................................................................. 6
GERÄTEBESCHREIBUNG............................................................................................................................... 8
Features......................................................................................................................................................... 8
Geräteübersicht.............................................................................................................................................. 9
INSTALLATION .............................................................................................................................................. 10
Lampeninstallation/Lampenwechsel............................................................................................................ 10
Lampenschutz-Schaltung............................................................................................................................. 10
Einsetzen/Austauschen von Gobos............................................................................................................. 11
Projektormontage......................................................................................................................................... 12
Anschluss an den DMX-512 Controller / Verbindung Projektor – Projektor................................................ 15
Anschluss ans Netz...................................................................................................................................... 16
BEDIENUNG ................................................................................................................................................... 16
Stand Alone-Betrieb..................................................................................................................................... 16
DMX-gesteuerter Betrieb ............................................................................................................................. 16
Adressierung des Projektors........................................................................................................................ 16
DMX-Protokoll.............................................................................................................................................. 17
Control Board............................................................................................................................................... 21
Function........................................................................................................................................................ 23
Information ................................................................................................................................................... 23
Lamp Control................................................................................................................................................ 24
Personality.................................................................................................................................................... 25
Reset function .............................................................................................................................................. 27
Effect Adjust................................................................................................................................................. 27
Users mode set............................................................................................................................................ 28
Edit Program ................................................................................................................................................ 28
Fehlermeldungen......................................................................................................................................... 30
REINIGUNG UND WARTUNG........................................................................................................................ 30
Sicherungswechsel...................................................................................................................................... 31
TECHNISCHE DATEN.................................................................................................................................... 32
INTRODUCTION ............................................................................................................................................. 33
Delivery includes.......................................................................................................................................... 33
SAFETY INSTRUCTIONS............................................................................................................................... 34
OPERATING DETERMINATIONS.................................................................................................................. 35
DESCRIPTION OF THE DEVICE ................................................................................................................... 37
Features....................................................................................................................................................... 37
Overview ...................................................................................................................................................... 38
INSTALLATION .............................................................................................................................................. 39
Installing/Replacing the lamp....................................................................................................................... 39
Lamp protection circuitry.............................................................................................................................. 39
Inserting/Exchanging gobos......................................................................................................................... 40
Rigging......................................................................................................................................................... 41
DMX-512 connection / connection between fixtures.................................................................................... 44
Connection with the mains........................................................................................................................... 45

00062923, Version 1.0
3/60
OPERATION.................................................................................................................................................... 45
Stand Alone operation.................................................................................................................................. 45
DMX-controlled operation ............................................................................................................................ 45
Addressing ................................................................................................................................................... 45
DMX-protocol ............................................................................................................................................... 46
Control Board............................................................................................................................................... 50
Function........................................................................................................................................................ 52
Information ................................................................................................................................................... 52
Lamp Control................................................................................................................................................ 53
Personality.................................................................................................................................................... 54
Reset function .............................................................................................................................................. 56
Effect Adjust................................................................................................................................................. 56
Users mode set............................................................................................................................................ 56
Edit program................................................................................................................................................. 56
Error Messages............................................................................................................................................ 58
CLEANING AND MAINTENANCE ................................................................................................................. 58
Replacing the fuse ....................................................................................................................................... 59
TECHNICAL SPECIFICATIONS..................................................................................................................... 60
Diese Bedienungsanleitung gilt für die Artikelnummer 51838910
This user manual is valid for the article number 51838910
Das neueste Update dieser Bedienungsanleitung finden Sie im Internet unter:
You can find the latest update of this user manual in the Internet under:
www.futurelight.com

00062923, Version 1.0
4/60
BEDIENUNGSANLEITUNG
PLS-5R
Pro-Head-Spot
Gerät vor Feuchtigkeit und Nässe schützen!
Vor Öffnen des Gerätes vom Netz trennen!
ACHTUNG!
Lesen Sie vor der ersten Inbetriebnahme zur eigenen Sicherheit diese Bedienungsanleitung
sorgfältig durch!
Alle Personen, die mit der Aufstellung, Inbetriebnahme, Bedienung, Wartung und Instandhaltung dieses
Gerätes zu tun haben, müssen
- entsprechend qualifiziert sein
- diese Bedienungsanleitung genau beachten
- die Bedienungsanleitung als Teil des Produkts betrachten
- die Bedienungsanleitung während der Lebensdauer des Produkts behalten
- die Bedienungsanleitung an jeden nachfolgenden Besitzer oder Benutzer des Produkts weitergeben
- sich die letzte Version der Anleitung im Internet herunter laden
EINFÜHRUNG
Wir freuen uns, dass Sie sich für einen FUTURELIGHT PLS-5R entschieden haben. Sie haben hiermit ein
leistungsstarkes und vielseitiges Gerät erworben.
Nehmen Sie den PLS-5R aus der Verpackung.
Lieferumfang
1 Gerät
1 Bedienungsanleitung
1 PHILIPS MSD Platinum 5R Entladungslampe 89101930
1 Kabel MC-50, 5m, schwarz,XLR m/f,symmetr. 3022050N
1 PowerCon Netzkabel
2 FUTURELIGHT OC-7 Omega-Halter 51836978

00062923, Version 1.0
5/60
SICHERHEITSHINWEISE
ACHTUNG!
Seien Sie besonders vorsichtig beim Umgang mit gefährlicher Netzspannung. Bei die-
ser Spannung können Sie einen lebensgefährlichen elektrischen Schlag erhalten!
Dieses Gerät hat das Werk in sicherheitstechnisch einwandfreiem Zustand verlassen. Um diesen Zustand zu
erhalten und einen gefahrlosen Betrieb sicherzustellen, muss der Anwender die Sicherheitshinweise und die
Warnvermerke unbedingt beachten, die in dieser Bedienungsanleitung enthalten sind.
Unbedingt lesen:
Bei Schäden, die durch Nichtbeachtung der Anleitung verursacht werden, erlischt der Garantiean-
spruch. Für daraus resultierende Folgeschäden übernimmt der Hersteller keine Haftung.
Das Gerät darf nicht in Betrieb genommen werden, nachdem es von einem kalten in einen warmen Raum
gebracht wurde. Das dabei entstehende Kondenswasser kann unter Umständen Ihr Gerät zerstören. Lassen
Sie das Gerät solange uneingeschaltet, bis es Zimmertemperatur erreicht hat!
Bitte überprüfen Sie vor der ersten Inbetriebnahme, ob kein offensichtlicher Transportschaden vorliegt.
Sollten Sie Schäden an der Netzleitung oder am Gehäuse entdecken, nehmen Sie das Gerät nicht in Betrieb
und setzen sich bitte mit Ihrem Fachhändler in Verbindung.
Der Aufbau entspricht der Schutzklasse I. Der Netzstecker darf nur an eine Schutzkontakt-Steckdose
angeschlossen werden, deren Spannung und Frequenz mit dem Typenschild des Gerätes genau
übereinstimmt. Ungeeignete Spannungen und ungeeignete Steckdosen können zur Zerstörung des Gerätes
und zu tödlichen Stromschlägen führen.
Den Netzstecker immer als letztes einstecken. Der Netzstecker muss dabei gewaltfrei eingesetzt werden.
Achten Sie auf einen festen Sitz des Netzsteckers.
Lassen Sie die Netzleitung nicht mit anderen Kabeln in Kontakt kommen! Seien Sie vorsichtig beim Umgang
mit Netzleitungen und -anschlüssen. Fassen Sie diese Teile nie mit feuchten Händen an! Feuchte Hände
können tödliche Stromschläge zur Folge haben.
Netzleitungen nicht verändern, knicken, mechanisch belasten, durch Druck belasten, ziehen, erhitzen und
nicht in die Nähe von Hitze- oder Kältequellen bringen. Bei Missachtung kann es zu Beschädigungen der
Netzleitung, zu Brand oder zu tödlichen Stromschlägen kommen.
Die Kabeleinführung oder die Kupplung am Gerät dürfen nicht durch Zug belastet werden. Es muss stets
eine ausreichende Kabellänge zum Gerät hin vorhanden sein. Andernfalls kann das Kabel beschädigt
werden, was zu tödlichen Stromschlägen führen kann.
Achten Sie darauf, dass die Netzleitung nicht gequetscht oder durch scharfe Kanten beschädigt werden
kann. Überprüfen Sie das Gerät und die Netzleitung in regelmäßigen Abständen auf Beschädigungen.
Werden Verlängerungsleitungen verwendet muss sichergestellt werden, dass der Adernquerschnitt für die
benötigte Stromzufuhr des Gerätes zugelassen ist. Alle Warnhinweise für die Netzleitung gelten auch für
evtl. Verlängerungsleitungen.
Gerät bei Nichtbenutzung und vor jeder Reinigung vom Netz trennen! Fassen Sie dazu den Netzstecker an
der Grifffläche an und ziehen Sie niemals an der Netzleitung! Ansonsten kann das Kabel und der Stecker
beschädigt werden was zu tödlichen Stromschlägen führen kann. Sind Stecker oder Geräteschalter, z. B.
durch Einbau nicht erreichbar, so muss netzseitig eine allpolige Abschaltung vorgenommen werden.
Wenn der Netzstecker oder das Gerät staubig ist, dann muss es außer Betrieb genommen werden, der
Stromkreis muss allpolig unterbrochen werden und das Gerät mit einem trockenen Tuch gereinigt werden.
Staub kann die Isolation reduzieren, was zu tödlichen Stromschlägen führen kann. Stärkere Verschmut-
zungen im und am Gerät dürfen nur von einem Fachmann beseitigt werden.

00062923, Version 1.0
6/60
Es dürfen unter keinen Umständen Flüssigkeiten aller Art in Steckdosen, Steckverbindungen oder in
irgendwelche Geräteöffnungen oder Geräteritzen eindringen. Besteht der Verdacht, dass - auch nur
minimale - Flüssigkeit in das Gerät eingedrungen sein könnte, muss das Gerät sofort allpolig vom Netz
getrennt werden. Dies gilt auch, wenn das Gerät hoher Luftfeuchtigkeit ausgesetzt war. Auch wenn das
Gerät scheinbar noch funktioniert, muss es von einem Fachmann überprüft werden ob durch den
Flüssigkeitseintritt eventuell Isolationen beeinträchtigt wurden. Reduzierte Isolationen können tödliche
Stromschläge hervorrufen.
In das Gerät dürfen keine fremden Gegenstände gelangen. Dies gilt insbesondere für Metallteile. Sollten
auch nur kleinste Metallteile wie Heft- und Büroklammern oder gröbere Metallspäne in das Gerät gelangen,
so ist das Gerät sofort außer Betrieb zu nehmen und allpolig vom Netz zu trennen. Durch Metallteile
hervorgerufene Fehlfunktionen und Kurzschlüsse können tödliche Verletzungen zur Folge haben.
Bei der ersten Inbetriebnahme kann es zu Rauch- und Geruchserzeugung kommen. Hierbei handelt es sich
nicht um eine Störung des Gerätes.
Brandgefahr! Gerät niemals auf leicht entflammbaren Oberflächen aufstellen (z. B. Messeteppich)!
Achtung: Gerät niemals während des Betriebes berühren. Gehäuse erhitzt sich!
Vermeiden Sie es, das Gerät in kurzen Intervallen an- und auszuschalten (z. B. Sekundentakt), da anson-
sten die Lebensdauer der Lampe erheblich reduziert werden würde.
GESUNDHEITSRISIKO!
Blicken Sie niemals direkt in die Lichtquelle, da bei empfindlichen Menschen u. U.
epileptische Anfälle ausgelöst werden können (gilt besonders für Epileptiker)!
Kinder und Laien vom Gerät fern halten!
Das Gerät darf niemals unbeaufsichtigt betrieben werden!
BESTIMMUNGSGEMÄSSE VERWENDUNG
Bei diesem Gerät handelt es sich um einen kopfbewegten Scheinwerfer, mit dem sich dekorative Lichteffekte
erzeugen lassen. Dieses Produkt ist nur für den Anschluss an 230 V, 50 Hz Wechselspannung zugelassen
und wurde ausschließlich zur Verwendung in Innenräumen konzipiert.
Dieses Gerät ist für professionelle Anwendungen, z. B. auf Bühnen, in Diskotheken, Theatern etc.
vorgesehen.
Lichteffekte sind nicht für den Dauerbetrieb konzipiert. Denken Sie daran, dass konsequente Betriebspausen
die Lebensdauer des Gerätes erhöhen.
Vermeiden Sie Erschütterungen und jegliche Gewaltanwendung bei der Installation oder Inbetriebnahme des
Gerätes.
Das Gerät darf niemals am Projektorkopf angehoben werden, da ansonsten die Mechanik beschädigt
werden könnte. Fassen Sie das Gerät immer an den Tragegriffen an.
Achten Sie bei der Wahl des Installationsortes darauf, dass das Gerät nicht zu großer Hitze, Feuchtigkeit
und Staub ausgesetzt wird. Vergewissern Sie sich, dass keine Kabel frei herumliegen. Bitte achten Sie
darauf, dass das Gerät nicht berührt oder umgestoßen werden kann. Sie gefährden Ihre eigene und die
Sicherheit Dritter!
Das Gerät darf nicht in einer Umgebung eingesetzt oder gelagert werden, in der mit Spritzwasser, Regen,
Feuchtigkeit oder Nebel zu rechnen ist. Feuchtigkeit oder sehr hohe Luftfeuchtigkeit kann die Isolation
reduzieren und zu tödlichen Stromschlägen führen. Beim Einsatz von Nebelgeräten ist zu beachten, dass
das Gerät nie direkt dem Nebelstrahl ausgesetzt ist und mindestens 0,5 m von einem Nebelgerät entfernt

00062923, Version 1.0
7/60
betrieben wird. Der Raum darf nur so stark mit Nebel gesättigt sein, dass eine gute Sichtweite von
mindestens 10 m besteht.
Die Umgebungstemperatur muss zwischen -5° C und +45 ° C liegen. Halten Sie das Gerät von direkter
Sonneneinstrahlung (auch beim Transport in geschlossenen Wägen) und Heizkörpern fern.
Die relative Luftfeuchte darf 50 % bei einer Umgebungstemperatur von 45°C nicht überschreiten.
Dieses Gerät darf nur in einer Höhenlage zwischen -20 und 2000 m über NN betrieben werden.
Verwenden Sie das Gerät nicht bei Gewitter. Überspannung könnte das Gerät zerstören. Das Gerät bei
Gewitter allpolig vom Netz trennen (Netzstecker ziehen).
Das Bildzeichen
- - -m
bezeichnet den Mindestabstand zu beleuchteten Gegenständen. Der Abstand
zwischen Lichtaustritt und der zu beleuchteten Fläche darf diesen Wert nicht unterschreiten!
Das Gerät darf nur auf nicht brennbaren Oberflächen aufgestellt werden. Um eine gute Luftzirkulation zu
gewährleisten, muss um das Gerät ein Freiraum von mindestens 50 cm eingehalten werden. Bitte beachten
Sie, dass wärmeempfindliche Gegenstände durch die emittierte Wärme verformt oder beschädigt werden
können.
Achten Sie bei der Projektormontage, beim Projektorabbau und bei der Durchführung von Servicearbeiten
darauf, dass der Bereich unterhalb des Montageortes abgesperrt ist.
Bei Überkopfmontage (Montagehöhe >100 cm) ist das Gerät immer mit einem geeigneten Sicherungsseil zu
sichern. Das Sicherungsseil muss an den dafür vorgesehenen Befestigungspunkten eingehängt werden.
Das Sicherungsseil darf niemals an den Transportgriffen eingehängt werden!
Betreiben Sie das Gerät nur, nachdem Sie sich vergewissert haben, dass das Gehäuse fest verschlossen ist
und alle nötigen Schrauben fest angezogen wurden.
Die Lampe darf niemals gezündet werden, wenn die Objektivlinse oder Gehäuseabdeckungen entfernt
wurden, da bei Entladungslampen Explosionsgefahr besteht und eine hohe UV-Strahlung auftritt, die zu
Verbrennungen führen kann.
Die maximale Umgebungstemperatur T
a
= 45°C darf niemals überschritten werden.
Nehmen Sie das Gerät erst in Betrieb, nachdem Sie sich mit seinen Funktionen vertraut gemacht haben.
Lassen Sie das Gerät nicht von Personen bedienen, die sich nicht mit dem Gerät auskennen. Wenn Geräte
nicht mehr korrekt funktionieren, ist das meist das Ergebnis von unfachmännischer Bedienung!
Soll das Gerät transportiert werden, verwenden Sie bitte die Originalverpackung, um Transportschäden zu
vermeiden.
Beachten Sie bitte, dass eigenmächtige Veränderungen an dem Gerät aus Sicherheitsgründen verboten
sind.
Der Serienbarcode darf niemals vom Gerät entfernt werden, da ansonsten der Garantieanspruch erlischt.
Wird das Gerät anders verwendet als in dieser Bedienungsanleitung beschrieben, kann dies zu Schäden am
Produkt führen und der Garantieanspruch erlischt. Außerdem ist jede andere Verwendung mit Gefahren, wie
z. B. Kurzschluss, Brand, elektrischem Schlag, Lampenexplosion, Abstürzen etc. verbunden.

00062923, Version 1.0
8/60

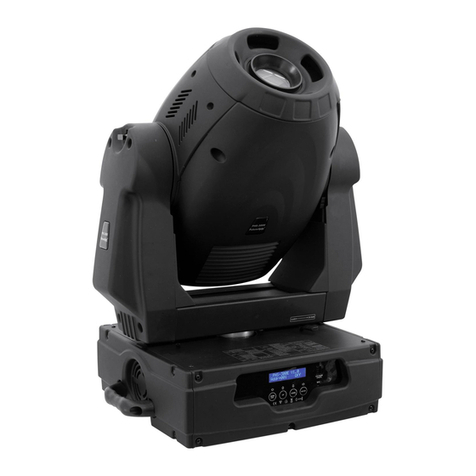

GERÄTEBESCHREIBUNG
Features
Brillanter Multifunktions-Moving-Head mit Philips Platinum 5R Lampe
• Wesentlich höhere Geschwindigkeit, doppelte Lampenlebensdauer bei halber Energieaufnahme und Größe
im Vergleich zu einem zu einem 575 W Moving-Head
• RDM-fähig
• Farbrad mit 5 unterschiedlichen, dichroitischen Farbfiltern und weiß sowie Korrekturfilter mit CTO und CTB
und UV-Filter
• Farbwechsel umschaltbar (Modus 1: nur volle Farben, Modus 2: Farbwechsel an jeder Position)
• Rainbow-Effekt mit variabler Geschwindigkeit in beide Richtungen
• Gobo-Rad mit 14 statischen Metall-Gobos plus offen
• Gobo-Rad mit 8 rotierenden Gobos plus offen
• Slot-In Gobo-System für Gobowechsel ohne Werkzeug
• Mit Gobo-Shake-Funktion
• Rotierendes 3-Facetten-Prisma
• Makrofunktion für Kombinationen zwischen rotierendem Goborad und rotierendem Prisma
• Stufenlos regelbare Iris
• Motorischer Fokus
• Grafisches LCD-Display
• Strobe-Effekt mit 1-13 Blitzen pro Sekunde
• Strobe-Effekt über Zufallsgenerator
• Stufenloser Frost-Filter zum Ein- und Ausfaden der Projektionen
• Mechanischer Dimmer
• Exakte Positionierung durch 16-Bit-Auflösung: Farbrad, Goboindizierung, Prismenindizierung, Fokus,
Dimmer, Iris und PAN-/TILT-Bewegung
• Automatische Positionskorrektur
• ESDC-Funktion (Easy Service Data Check) mit batteriegepuffertem Control Board zum Auslesen der
Betriebszeiten etc.
• Control-Board mit LCD-Display und Sensortastatur zur Einstellung der DMX-Startadresse, PAN-/TILT-
Reverse, Programm, Reset, Lampenschaltung, Betriebsstundenzähler
• PAN-Winkel zwischen 630°und 540°umschaltbar
• DMX-gesteuerter Betrieb oder Standalone-Betrieb mit Master-/Slave-Funktion möglich
• 7 eingebaute Programme, die sich über den DMX-Controller aufrufen lassen
• 56 vorprogrammierte Szenen im Program Run für Standalone-Betrieb
• Anzahl der Szenen im Program Run kann beliebig verändert werden
• Die Szenen im Program Run lassen sich über das Control-Board oder externen Controller individuell
anpassen und in den Speicher laden
• Software-Upload über optionales Zubehör via DMX-Verbindung
• Musikgetaktet über eingebautes Mikrofon
• Mit PHILIPS MSD Platinum 5R Entladungslampe
• Die integrierte Montageplatte, am Boden des Geräts, ermöglicht die Festinstallation auch ohne Omega-
Halter, z. B. an der Decke
• Netzanschluss über Neutrik PowerCon-Buchse und beiliegendes Netzkabel
• DMX512-Steuerung über jeden handelsüblichen DMX-Controller möglich

00062923, Version 1.0
9/60
Geräteübersicht
(1) Objektivlinse
(2) Projektorkopf
(3) Base
(4) Tragegriff
(5) LCD-Display
(6) ESDC-Schalter
(7) Mikrofon
(8) Mode/Esc-Taste
(9) Pfeil-Taste nach links
(10) Pfeil-Taste nach unten
(11) Enter-Taste
(12) Pfeil-Taste nach rechts
(13) Pfeil-Taste nach oben
(14) Lampensystem
(15) Projektorarm
(16) Lüftergitter
(17) Gummifuß
(18) 3-polige DMX-Eingangsbuchse
(19) 3-polige DMX-Ausgangsbuchse
(20) 5-polige DMX-Ausgangsbuchse
(21) 5-polige DMX-Eingangsbuchse
(22) Netzanschluss
(23) Sicherungshalter

00062923, Version 1.0
10/60
INSTALLATION
Lampeninstallation/Lampenwechsel
LEBENSGEFAHR!
Lampe nur bei ausgeschaltetem Gerät einsetzen!
Netzstecker ziehen!
Zur Installation benötigen Sie eine PHILIPS MSD Platinum 5R Entladungslampe.
Die Lampe darf nur nach Anlegen geeigneter Schutzkleidung (Schutzbrille, Schutzhandschuhe, Schutzhelm
mit Visier, Lederschurz) gewechselt werden.
Die Lampe muss gewechselt werden, wenn diese beschädigt ist
oder sich durch Wärme verformt hat!
ACHTUNG!
Die vom Hersteller angegebene Lebensdauer der Lampe darf niemals überschritten werden. Führen Sie
deshalb Buch über die Betriebsstunden der Lampe bzw. kontrollieren Sie den Betriebsstundenzähler in
regelmäßigen Abständen und ersetzen Sie die Lampe rechtzeitig!
Ausgebaute Leuchtmittel in einem splittergeschützten Behälter aufbewahren und fachgerecht entsorgen!
Die verwendete Lampe erreicht Temperaturen von bis zu 600°C.
Vor dem Wechseln der Lampe diese unbedingt erst abkühlen lassen (ca. 10 Minuten) und das Gerät
allpolig von der Netzspannung trennen (Netzstecker ziehen).
Vermeiden Sie es, den Glaskörper mit bloßen Händen zu berühren. Beachten Sie auch unbedingt die Hin-
weise des Lampenherstellers.
Setzen Sie keine Lampen mit einer höheren Leistungsangabe ein. Lampen mit einer höheren Leistung ent-
wickeln höhere Temperaturen, für die das Gerät nicht ausgelegt ist. Bei Zuwiderhandlungen erlischt die Ga-
rantie.
Lampenschutz-Schaltung
Die extreme Hitze in Verbindung mit der Philips Platin 5R Lampe und die Beschaffenheit des internen
Optiksystem machen es unumgänglich, dass die Lampe alle 2000 Stunden ausgetauscht werden muss. Dies
geschieht zum einen, um die interne Optik zu schützen und zum anderen, um eine mögliche
Lampenexplosion zu verhindern - und dadurch zu vermeiden, dass sich heiße Glasteilchen lösen können.
Wird die Lampe nach 2000 Stunden nicht getauscht, wird nach dem Betrieb von weiteren 300 Stunden die
Elektronik des Gerätes automatisch abgeschalten.
Nach 2000 Stunden Lampenbetriebsdauer beginnt das Display "Replace The Lamp" anzuzeigen und die
Lampe flackert fünf Minuten lang. An diesem Punkt hat die Lampe ihre errechnete Maximallebensdauer
erreicht und sollte umgehend ersetzt werden. Danach kann die Lampe noch einige Zeit verwendet werden,
bis eine Ersatzlampe installiert werden kann.
Das Gerät lässt sich weitere 300 Stunden betreiben, jedoch wird die Anzeige "Replace The Lamp" weiterhin
im Display blinken. Nach 2300 Stunden wird das Gerät nicht länger per DMX anzusteuern sein und
automatisch in den Standby-Modus gehen. Die Gerätefunktionen, mit Ausnahme einiger weniger Menü-
Befehle, stehen nicht mehr zur Verfügung bis die Lampe ersetzt und die Betriebsstunden der Lampe
zurückgesetzt wurden.

00062923, Version 1.0
11/60
Vorgehensweise:
Schritt 1: Lösen Sie die Befestigungsschrauben A und B des Lampensystems und nehmen Sie dieses
vorsichtig vom Gehäuse.
Schritt 2: Wird eine defekte Lampe ausgetauscht, entfernen Sie zunächst die defekte Lampe aus dem
Lampenhalter. Halten Sie die Lampe hierfür am Keramiksockel und drehen Sie die Lampe
vorsichtig entgegen dem Uhrzeigersinn, bis Sie spüren, dass sich die Lampe löst. Führen Sie
die Lampe vorsichtig aus dem Lampenhalter.
Schritt 3: Setzen Sie die neue Lampe vorsichtig in den Lampenhalter ein. Drehen Sie sie hierfür vor-
sichtig im Uhrzeigersinn in die davor vorgesehene Stellung. Es gibt nur eine richtige Lampen-
position. Bitte stellen Sie sicher, dass sich die Lampe in der gleichen Position wie die
ausgetauschte Lampe befindet, bevor Sie das Gerät wieder schließen.
Schritt 4: Schließen Sie das Lampensystem wieder und ziehen Sie die Befestigungsschrauben fest.
Schritt 5: Setzen Sie anschließend die Betriebsstunden der Lampe zurück, um das Blinken des Lampen-
warntextes auf dem Display auszuschalten (siehe Kapitel Control Board).
Achtung: Bitte beachten Sie, dass die MSD Platinum 5R Lampe keine heiß-zündendfähige Lampe ist.
Bevor sie die Lampe erneut zünden können, müssen Sie ca. 15 Minuten warten!
Schalten Sie das Gerät niemals ein, ohne vorher alle Abdeckungen geschlossen zu haben!
Einsetzen/Austauschen von Gobos
LEBENSGEFAHR!
Gobos nur bei ausgeschaltetem Gerät austauschen
Netzstecker ziehen!
Wenn Sie andere Formen und Muster als die Standard-Gobos verwenden möchten, oder Gobos
ausgetauscht werden sollen, gehen Sie wie folgt vor:
ACHTUNG!
Niemals die Schrauben der rotierenden Gobos lösen,
da ansonsten die Kugellager geöffnet werden!

00062923, Version 1.0
12/60
Entfernen Sie den Sprengring mit einem geeigneten Werkzeug. Entnehmen Sie das Gobo und setzen Sie
das neue Gobo ein. Drücken Sie den Sprengring zusammen und setzen Sie ihn vor das Gobo.
Hinweis!
Slot In Gobo-System für Gobowechsel ohne Werkzeug!
Einsetzen/Austauschen der Gobos wie oben beschrieben.
Schalten Sie das Gerät niemals ein, ohne vorher alle Abdeckungen geschlossen zu haben!
Projektormontage
LEBENSGEFAHR!
Bei der Installation sind insbesondere die Bestimmungen der BGV C1 (vormals VBG 70)
und DIN VDE 0711-217 zu beachten! Die Installation darf nur vom autorisierten Fachhan-
del ausgeführt werden!
Die Aufhängevorrichtungen des Projektors muss so gebaut und bemessen sein, dass sie 1 Stunde lang
ohne dauernde schädliche Deformierung das 10-fache der Nutzlast aushalten kann.
Die Installation muss immer mit einer zweiten, unabhängigen Aufhängung, z. B. einem geeigneten Fangnetz,
erfolgen. Diese zweite Aufhängung muss so beschaffen und angebracht sein, dass im Fehlerfall der
Hauptaufhängung kein Teil der Installation herabfallen kann.
Während des Auf-, Um- und Abbaus ist der unnötige Aufenthalt im Bereich von Bewegungsflächen, auf
Beleuchterbrücken, unter hochgelegenen Arbeitsplätzen sowie an sonstigen Gefahrbereichen verboten.
Der Unternehmer hat dafür zu sorgen, dass sicherheitstechnische und maschinentechnische Einrichtungen
vor der ersten Inbetriebnahme und nach wesentlichen Änderungen vor der Wiederinbetriebnahme durch
Sachverständige geprüft werden.
Der Unternehmer hat dafür zu sorgen, dass sicherheitstechnische und maschinentechnische Einrichtungen
mindestens alle vier Jahre durch einen Sachverständigen im Umfang der Abnahmeprüfung geprüft werden.
Der Unternehmer hat dafür zu sorgen, dass sicherheitstechnische und maschinentechnische Einrichtungen
mindestens einmal jährlich durch einen Sachkundigen geprüft werden.
Vorgehensweise:
Der Projektor sollte idealerweise außerhalb des Aufenthaltsbereiches von Personen installiert werden.
WICHTIG! ÜBERKOPFMONTAGE ERFORDERT EIN HOHES MAß AN ERFAHRUNG. Dies beinhaltet (aber
beschränkt sich nicht allein auf) Berechnungen zur Definition der Tragfähigkeit, verwendetes Installations-
material und regelmäßige Sicherheitsinspektionen des verwendeten Materials und des Projektors.
Versuchen Sie niemals, die Installation selbst vorzunehmen, wenn Sie nicht über eine solche Qualifikation
verfügen, sondern beauftragen Sie einen professionellen Installateur. Unsachgemäße Installationen können
zu Verletzungen und/oder zur Beschädigung von Eigentum führen.
Der Projektor muss außerhalb des Handbereichs von Personen installiert werden.
Wenn der Projektor von der Decke oder hochliegenden Trägern etc. abgehängt werden soll, muss immer mit
Traversensystemen gearbeitet werden. Der Projektor darf niemals frei schwingend im Raum befestigt
werden.
Achtung: Projektoren können beim Herabstürzen erhebliche Verletzungen verursachen! Wenn Sie Zweifel
an der Sicherheit einer möglichen Installationsform haben, installieren Sie den Projektor NICHT!

00062923, Version 1.0
13/60
Vergewissern Sie sich vor der Montage, dass die Montagefläche mindestens die 10-fache Punktbelastung
des Eigengewichtes des Projektors aushalten kann.
Achten Sie bei der Installation des Gerätes bitte darauf, dass sich im Abstand
von mind. 0,5 m keine leicht entflammbaren Materialien (Deko, etc.) befinden.
BRANDGEFAHR!
ACHTUNG!
Montieren Sie den Projektor ausschließlich über zwei geeignete Haken. Bitte
beachten Sie auch die Installationshinweise auf der Unterseite der
Base. Achten Sie darauf, dass das Gerät sicher befestigt wird.
Vergewissern Sie sich, dass die Verankerung stabil ist.
Die Projektorbase lässt sich auf zwei verschiedene Arten montieren.
Das Gerät kann direkt auf den Boden
gestellt werden oder in jeder möglichen
Position im Trussing installiert werden,
ohne seine funktionellen Eigenschaften
zu verändern.
Sichern Sie den Projektor bei Überkopf-
montage (Montagehöhe >100 cm) immer
mit einem geeignetem Sicherungsseil.
Es dürfen nur Sicherungsseile gemäß
DIN 56927, Schnellverbindungsglieder
gemäß DIN 56927, Schäkel gemäß DIN
EN 1677-1 und BGV C1 Kettbiner
eingesetzt werden. Die Fangseile,
Schnellverbindungsglieder, Schäkel und
Kettbiner müssen auf Grundlage der
aktuellsten Arbeitsschutzbestimmungen
(z. B. BGV C1, BGI 810-3) ausreichend
dimensioniert sein und korrekt
angewendet werden.
Bitte beachten Sie: Bei Überkopfmontage in öffentlichen bzw. gewerblichen Bereichen ist eine Fülle von
Vorschriften zu beachten, die hier nur auszugsweise wiedergegeben werden können. Der Betreiber muss
sich selbständig um die Beschaffung der geltenden Sicherheitsvorschriften bemühen und diese einhalten!
Der Hersteller haftet nicht für Schäden, die durch unsachgemäße Installation und unzureichende Sicher-
heitsvorkehrungen verursacht werden!
Hängen Sie das Schnellverschlussglied in dem dafür vorgesehenen Loch im Bodenblech ein. Führen Sie
das Sicherungsseil über die Traverse bzw. einen sicheren Befestigungspunkt. Hängen Sie das Ende in dem
Schnellverschlussglied ein und ziehen Sie die Sicherungsmutter gut fest.
Der maximale Fallabstand darf 20 cm nicht überschreiten.
Ein Sicherungsseil, das einmal der Belastung durch Absturz ausgesetzt war oder beschädigt ist, darf nicht
mehr als Sicherungsseil eingesetzt werden.
LEBENSGEFAHR!
Vor der ersten Inbetriebnahme muss die Einrichtung durch einen Sachverständigen geprüft werden!

00062923, Version 1.0
14/60
Verschrauben Sie je einen Haken über eine M10 Schraube und Mutter mit den
Omega-Haltern.
Führen Sie die beiden Schnellverschlüsse des ersten Omega-Halters in die dafür
vorgesehenen Öffnungen an der Geräteunterseite ein. Drehen Sie die
Schnellverschlüsse im Uhrzeigersinn bis zum Anschlag fest. Installieren Sie den
zweiten Omega-Halter.
(1) Omega-Halter
(2) Haken
(3) Sicherheitsfangseil
(4) Schnellverschluss

00062923, Version 1.0
15/60
Anschluss an den DMX-512 Controller / Verbindung Projektor – Projektor
Achten Sie darauf, dass die Adern der Datenleitung an keiner
Stelle miteinander in Kontakt treten. Die Geräte werden
ansonsten nicht bzw. nicht korrekt funktionieren.
Beachten Sie, dass die Startadresse abhängig vom verwendeten Controller ist.
Unbedingt Bedienungsanleitung des verwendeten Controllers beachten.
Die Verbindung zwischen Controller und Gerät sowie zwischen den einzelnen Geräten sollte mit einem
DMX-Kabel erfolgen. Die Steckverbindung geht über 3- bzw. 5-polige XLR-Stecker und -Kupplungen.
Belegung der XLR-Verbindung:
XLR-Einbaubuchse:
DMX-Ausgang
DMX-Eingang
XLR-Einbaustecker:
1: Masse
2: Signal (–)
3: Signal (+)
12
3
1: Masse
2: Signal (–)
3: Signal (+)
1
2
3
Wenn Sie Controller mit dieser XLR-Belegung verwenden, können Sie den DMX-Ausgang des Controllers
direkt mit dem DMX-Eingang des ersten Gerätes der DMX-Kette verbinden. Sollen DMX-Controller mit
anderen XLR-Ausgängen angeschlossen werden, müssen Adapterkabel verwendet werden.
Aufbau einer seriellen DMX-Kette:
Schließen Sie den DMX-Ausgang des ersten Gerätes der Kette an den DMX-Eingang des nächsten Gerätes
an. Verbinden Sie immer einen Ausgang mit dem Eingang des nächsten Gerätes bis alle Geräte ange-
schlossen sind.
Achtung: Am letzten Gerät muss das DMX-Kabel durch einen Abschlusswiderstand abgeschlossen werden.
Dazu wird ein XLR-Stecker in den DMX-Ausgang am letzten Gerät gesteckt, bei dem zwischen Signal (–)
und Signal (+) ein 120
Ω Widerstand eingelötet ist.

00062923, Version 1.0
16/60
Anschluss ans Netz
Schließen Sie das Gerät über die beiliegende Netzanschlussleitung ans Netz an.
Die Belegung der Anschlussleitungen ist wie folgt:
Leitung Pin International
Braun Außenleiter L
Blau Neutralleiter N
Gelb/Grün Schutzleiter
Der Schutzleiter muss unbedingt angeschlossen werden!
Wenn das Gerät direkt an das örtliche Stromnetz angeschlossen wird, muss eine Trennvorrichtung mit
mindestens 3 mm Kontaktöffnung an jedem Pol in die festverlegte elektrische Installation eingebaut werden.
Das Gerät darf nur an eine Elektroinstallation angeschlossen werden, die den VDE-Bestimmungen
DIN VDE 0100 entspricht. Die Hausinstallation muss mit einem Fehlerstromschutzschalter (RCD) mit 30 mA
Bemessungsdifferenzstrom ausgestattet sein.
Lichteffekte dürfen nicht über Dimmerpacks geschaltet werden.
Das Gerät ist mit einer verriegelbaren Netzanschlussbuchse ausgestattet. Schließen Sie das Netzkabel an
und drehen Sie es nach rechts bis es einrastet. Stecken Sie den Netzstecker in eine geerdete
Schutzkontaktsteckdose ein.
BEDIENUNG
Wenn Sie das Gerät an die Spannungsversorgung angeschlossen haben, nimmt der PLS-5R den Betrieb
auf. Während des Reset justieren sich die Motoren aus und das Gerät ist danach betriebsbereit.
Stand Alone-Betrieb

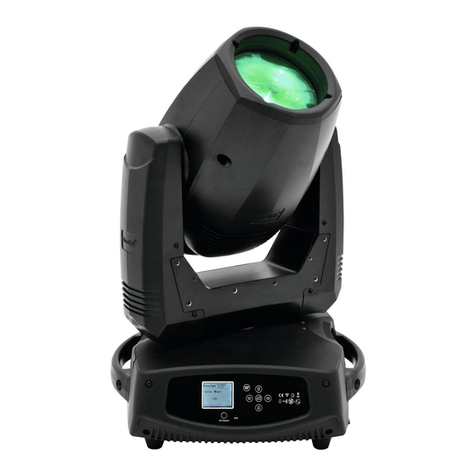

Der PLS-5R lässt sich im Stand Alone-Betrieb ohne Controller einsetzen.
Trennen Sie dazu den PLS-5R vom Controller und rufen Sie das vorprogrammierte Programm auf:
Bitte beachten Sie weitere Hinweise unter Control Board, Hauptfunktionen, Menüpunkte Mode und Edit.
DMX-gesteuerter Betrieb
Über Ihren DMX-Controller können Sie die einzelnen Geräte individuell ansteuern. Dabei hat jeder DMX-
Kanal eine andere Belegung mit verschiedenen Eigenschaften. Die einzelnen DMX-Kanäle und ihre
Eigenschaften sind unter DMX-Protokoll aufgeführt.
Adressierung des Projektors
Über das Control Board können Sie die DMX-Startadresse definieren. Die Startadresse ist der erste Kanal,
auf den der Projektor auf Signale vom Controller reagiert.
Wenn Sie die Startadresse z. B. auf 25 definieren, belegt der Projektor die Steuerkanäle 25 bis 48.
Bitte vergewissern Sie sich, dass sich die Steuerkanäle nicht mit anderen Geräten überlappen, damit der
PLS-5R korrekt und unabhängig von anderen Geräten in der DMX-Kette funktioniert.
Werden mehrere PLS-5R auf eine Adresse definiert, arbeiten sie synchron.
Drücken Sie die Up/Down-Tasten, um die gewünschte Startadresse einzustellen. Nun können Sie den
PLS-5R über Ihren Controller ansteuern.

00062923, Version 1.0
17/60
Bitte beachten Sie:
Schalten Sie das Gerät ein. Das Gerät prüft, ob DMX-512 Daten empfangen werden oder nicht. Werden
keine Daten empfangen, blinkt das Display.
Die Meldung erscheint
-wenn kein XLR-Kabel (DMX Signalkabel vom Controller) in die DMX-Eingangsbuchse des Gerätes gesteckt
wurde.
-wenn der Controller ausgeschaltet oder defekt ist.
-das Kabel oder der Stecker defekt ist oder das Signalkabel nicht richtig eingesteckt ist.
Achtung: Am letzten Projektor muss die DMX-Leitung durch einen 120
Ω Widerstand abgeschlossen
werden damit die Geräte korrekt funktionieren.
DMX-Protokoll
Mode/Channel Decimal Hexad. Percentage S/F Eigenschaft
St Ba Ex Horizontale Bewegung (PAN) (innerhalb 630°)
111
0 255 00 FF 0% 100% F
Wenn Sie den Regler verschieben, bewegen Sie den
Kopf horizontal (PAN). Allmähliches Einstellen des
Kopfes bei langsamen Schieben des Reglers (0-255,
128-Mitte). Der Kopf kann an jeder gewünschten
Einstellung angehalten werden.
Vertikale Bewegung (TILT) (innerhalb 270°)
222
0 255 00 FF 0% 100% F
Wenn Sie den Regler verschieben, bewegen Sie den
Kopf vertikal (TILT). Allmähliches Einstellen des Kopfes
bei langsamen Schieben des Reglers (0-255, 128-Mitte).
Der Kopf kann an jeder gewünschten Einstellung
angehalten werden.
Geschwindigkeit PAN-/TILT-Bewegung
0 225 00 E1 0% 88% F Abnehmende Geschwindigkeit
226 235 E2 EB 89% 92% S Blackout bei PAN-/TILT-Bewegung
236 245 EC F5 93% 96% S Blackout bei Farb-/Gobowechsel
333
246 255 F6 FF 96% 100% S Keine Funktion
Farbrad
Lineare Farbänderung gemäß der Bewegung des
Reglers. Sie können den Farbwechsler an jeder
gewünschten Position anhalten.
0 13 00 0D 0% 5% S Offen/weiß
14 27 0E 1B 5% 11% S Rot
28 41 1C 29 11% 16% S Blau
42 55 2A 37 16% 22% S Grün
56 69 38 45 22% 27% S Gelb
70 83 46 53 27% 33% S Magenta
84 97 54 61 33% 38% S UV Filter
98 111 62 6F 38% 44% S CTB (Convert to blue)
112 127 70 7F 44% 50% S CTO (Convert to orange)
128 189 80 BD 50% 74% F Rainboweffekt vorwärts mit abnehmender
Geschwindigkeit
190 193 BE C1 75% 76% S Keine Rotation
444
194 255 C2 FF 76% 100% F Rainboweffekt rückwärts mit zunehmender
Geschwindigkeit
Farbrad mit 16 Bit-Auflösung
5
0 255 00 FF 0% 100% F
Lineare Farbänderung gemäß der Bewegung des
Reglers.
Sie können den Farbwechsler an jeder gewünschten
Position anhalten.

00062923, Version 1.0
18/60
Rotierendes Goborad, Gobo Shake
0 9 00 09 0% 4% S Offen
10 19 0A 13 4% 7% S Gobo 1
20 29 14 1D 8% 11% S Gobo 2
30 39 1E 27 12% 15% S Gobo 3
40 49 28 31 16% 19% S Gobo 4
50 59 32 3B 20% 23% S Gobo 5
60 69 3C 45 24% 27% S Gobo 6
70 79 46 4F 27% 31% S Gobo 7
80 89 50 59 31% 35% S Gobo 8
90 104 5A 68 35% 41% F Gobo 1 Shake mit zunehmender Geschwindigkeit
105 119 69 77 41% 47% F Gobo 2 Shake mit zunehmender Geschwindigkeit
120 134 78 86 47% 53% F Gobo 3 Shake mit zunehmender Geschwindigkeit
135 149 87 95 53% 58% F Gobo 4 Shake mit zunehmender Geschwindigkeit
150 164 96 A4 59% 64% F Gobo 5 Shake mit zunehmender Geschwindigkeit
165 179 A5 B3 65% 70% F Gobo 6 Shake mit zunehmender Geschwindigkeit
180 194 B4 C2 71% 76% F Gobo 7 Shake mit zunehmender Geschwindigkeit
195 209 C3 D1 76% 82% F Gobo 8 Shake mit zunehmender Geschwindigkeit
556
210 255 D2 FF 82% 100% F Rotierendes Goborad mit ständiger Rotation und
zunehmender Geschwindigkeit
Indizieren der rotierenden Gobos, Goborotation
0 127 00 7F 0% 50% F Goboindizierung
128 189 80 BD 50% 74% F Goborotation vorwärts mit abnehmender
Geschwindigkeit
190 193 BE C1 75% 76% S Keine Rotation
667
194 255 C2 FF 76% 100% F Goborotation rückwärts mit zunehmender
Geschwindigkeit
Indizieren der rotierenden Gobos mit 16 Bit-
Auflösung
8
0 255 00 FF 0% 100% F Feinindizierung
Statisches Goborad, Gobo Shake
0 7 00 07 0% 3% S Offen
8 15 08 0F 3% 6% S Gobo 1
16 23 10 17 6% 9% S Gobo 2
24 31 18 1F 9% 12% S Gobo 3
32 39 20 27 13% 15% S Gobo 4
40 47 28 2F 16% 18% S Gobo 5
48 55 30 37 19% 22% S Gobo 6
56 63 38 3F 22% 25% S Gobo 7
64 71 40 47 25% 28% S Gobo 8
72 79 48 4F 28% 31% S Gobo 9
80 87 50 57 31% 34% S Gobo 10
88 95 58 5F 35% 37% S Gobo 11
96 103 60 67 38% 40% S Gobo 12
104 111 68 6F 41% 44% S Gobo 13
112 119 70 77 44% 47% S Gobo 14
120 126 78 7E 47% 49% F Gobo 1 Shake mit zunehmender Geschwindigkeit
127 133 7F 85 50% 52% F Gobo 2 Shake mit zunehmender Geschwindigkeit
134 140 86 8C 53% 55% F Gobo 3 Shake mit zunehmender Geschwindigkeit
141 147 8D 93 55% 58% F Gobo 4 Shake mit zunehmender Geschwindigkeit
148 154 94 9A 58% 60% F Gobo 5 Shake mit zunehmender Geschwindigkeit
155 161 9B A1 61% 63% F Gobo 6 Shake mit zunehmender Geschwindigkeit
162 168 A2 A8 64% 66% F Gobo 7 Shake mit zunehmender Geschwindigkeit
169 175 A9 AF 66% 69% F Gobo 8 Shake mit zunehmender Geschwindigkeit
176 182 B0 B6 69% 71% F Gobo 9 Shake mit zunehmender Geschwindigkeit
183 189 B7 BD 72% 74% F Gobo 10 Shake mit zunehmender Geschwindigkeit
190 196 BE C4 75% 77% F Gobo 11 Shake mit zunehmender Geschwindigkeit
197 203 C5 CB 77% 80% F Gobo 12 Shake mit zunehmender Geschwindigkeit
779
204 210 CC D2 80% 82% F Gobo 13 Shake mit zunehmender Geschwindigkeit

00062923, Version 1.0
19/60
211 217 D3 D9 83% 85% F Gobo 14 Shake mit zunehmender Geschwindigkeit
218 255 DA FF 85% 100% F Rotierendes Goborad mit ständiger Rotation und
zunehmender Geschwindigkeit
Indizieren des statischen Gobos mit 16 Bit-
Auflösung
10
0 255 00 FF 0% 100% F Feinindizierung
Rotierendes 3-Facetten-Prisma, Prisma/Gobo
Makros
0 31 00 1F 0% 12% S Offen
32 127 20 7F 13% 50% S Rotierendes Prisma
128 135 80 87 50% 53% S Makro 1
136 143 88 8F 53% 56% S Makro 2
144 151 90 97 56% 59% S Makro 3
152 159 98 9F 60% 62% S Makro 4
160 167 A0 A7 63% 65% S Makro 5
168 175 A8 AF 66% 69% S Makro 6
176 183 B0 B7 69% 72% S Makro 7
184 191 B8 BF 72% 75% S Makro 8
192 199 C0 C7 75% 78% S Makro 9
200 207 C8 CF 78% 81% S Makro 10
208 215 D0 D7 82% 84% S Makro 11
216 223 D8 DF 85% 87% S Makro 12
224 231 E0 E7 88% 91% S Makro 13
232 239 E8 EF 91% 94% S Makro 14
240 247 F0 F7 94% 97% S Makro 15
8 8 11
248 255 F8 FF 97% 100% S Makro 16
Indizieren des rotierenden Prismas
0 127 00 7F 0% 50% F Prismenindizierung
128 189 80 BD 50% 74% F Prismenrotation vorwärts mit abnehmender
Geschwindigkeit
190 193 BE C1 75% 76% S Keine Rotation
9 9 12
194 255 C2 FF 76% 100% F Prismenrotation rückwärts mit zunehmender
Geschwindigkeit
Indizieren des rotierenden Prismas mit 16 Bit-
Auflösung
13
0 255 00 FF 0% 100% F Feinindizierung
Fokus
10 10 14
0 255 00 FF 0% 100% F Allmähliche Einstellung von nah bis weit
Fokus mit 16 Bit-Auflösung
15
0 255 00 FF 0% 100% F Allmähliche Einstellung von nah bis weit
Shutter, Strobe
0 31 00 1F 0% 12% S Shutter geschlossen
32 63 20 3F 13% 25% S Keine Funktion (Shutter offen)
64 95 40 5F 25% 37% F Strobe-Effekt mit zunehmender Geschwindigkeit (max.
13 Blitze/Sekunde)
96 127 60 7F 38% 50% S Keine Funktion (Shutter offen)
128 159 80 9F 50% 62% F Puls-Effekt in Sequenzen
160 191 A0 BF 63% 75% S Keine Funktion (Shutter offen)
192 223 C0 DF 75% 87% F Strobe-Effekt über Zufallsgenerator mit zunehmender
Geschwindigkeit
11 11 16
224 255 E0 FF 88% 100% S Keine Funktion (Shutter offen)
Dimmerintensität
12 12 17
0 255 00 FF 0% 100% F Allmähliche Einstellung der Dimmerintensität von 0 bis 100 %
Dimmerintensität mit 16 Bit-Auflösung
18
0 255 00 FF 0% 100% F Feindimmung

00062923, Version 1.0
20/60
Iris
0 191 00 BF 0% 75% F Allmähliche Einstellung de Durchmessers von Max.
nach Min.
192 223 C0 DF 75% 87% F Schließender Pulseffekt mit abnehmender
Geschwindigkeit
13 13 19
224 255 E0 FF 88% 100% F Öffnender Pulseffekt mit zunehmender Geschwindigkeit
Iris mit 16 Bit-Auflösung
20
0 255 00 FF 0% 100% F Feinindizierung
Frost
0 191 00 BF 0% 75% F Frost von 0 bis 100 %
192 223 C0 DF 75% 87% F Öffnender Pulseffekt mit abnehmender Geschwindigkeit
224 254 E0 FE 88% 100% F Schließender Pulseffekt mit zunehmender
Geschwindigkeit
14 14 21
255 255 FF FF 100% 100% S Max. Frost
Lampenschaltung, Reset, interne Programme
0 19 00 13 0% 7% S Normaler Farb- und Gobowechsel, Positionssuche über
kürzesten Weg
20 29 14 1D 8% 11% S Farbwechsel an jeder Position, Positionssuche über
kürzesten Weg
30 39 1E 27 12% 15% S Farb- und Gobowechsel an jeder Position,
Positionssuche über kürzesten Weg
40 59 28 3B 16% 23% S Lampe an
60 79 3C 4F 24% 31% S Lampe aus
80 84 50 54 31% 33% S Reset Alle
85 87 55 57 33% 34% S Reset PAN/TILT
88 90 58 5A 35% 35% S Reset Farben
91 93 5B 5D 36% 36% S Reset Gobos
94 96 5E 60 37% 38% S Reset Shutter & Dimmer
97 99 61 63 38% 39% S Reset Übrige
100 119 64 77 39% 47% S Internes Programm 1 (Edit Program Scene 1 - 8)
120 139 78 8B 47% 55% S Internes Programm 2 (Edit Program Scene 9 - 16)
140 159 8C 9F 55% 62% S Internes Programm 3 (Edit Program Scene 17 - 24)
160 179 A0 B3 63% 70% S Internes Programm 4 (Edit Program Scene 25 - 32)
180 199 B4 C7 71% 78% S Internes Programm 5 (Edit Program Scene 33 - 40)
200 219 C8 DB 78% 86% S Internes Programm 6 (Edit Program Scene 41 - 48)
220 239 DC EF 86% 94% S Internes Programm 7 (Edit Program Scene 49 - 56)
15 15 22
240 255 F0 FF 94% 100% S Musiksteuerung
PAN-Bewegung mit 16 Bit-Auflösung
16 23
0 255 00 FF 0% 100% F Feinindizierung
TILT-Bewegung mit 16 Bit-Auflösung
17 24
0 255 00 FF 0% 100% F Feinindizierung
