Gallagher i Series User manual

MANUAL
iSERIES SOLAR STATIONS
083053: MBS2800i, 083060: MBS1800i en 083077: MBS800
1.Application
The i Series solar stations are optimised for year-round use, according to the latitude given in figure 1.1. They offer the possibility to
safely electrify even the largest grazing areas year round without the need for a mains power supply. Under normal weather conditions,
i Series solar stations guarantee year-long maintenance-free operation.

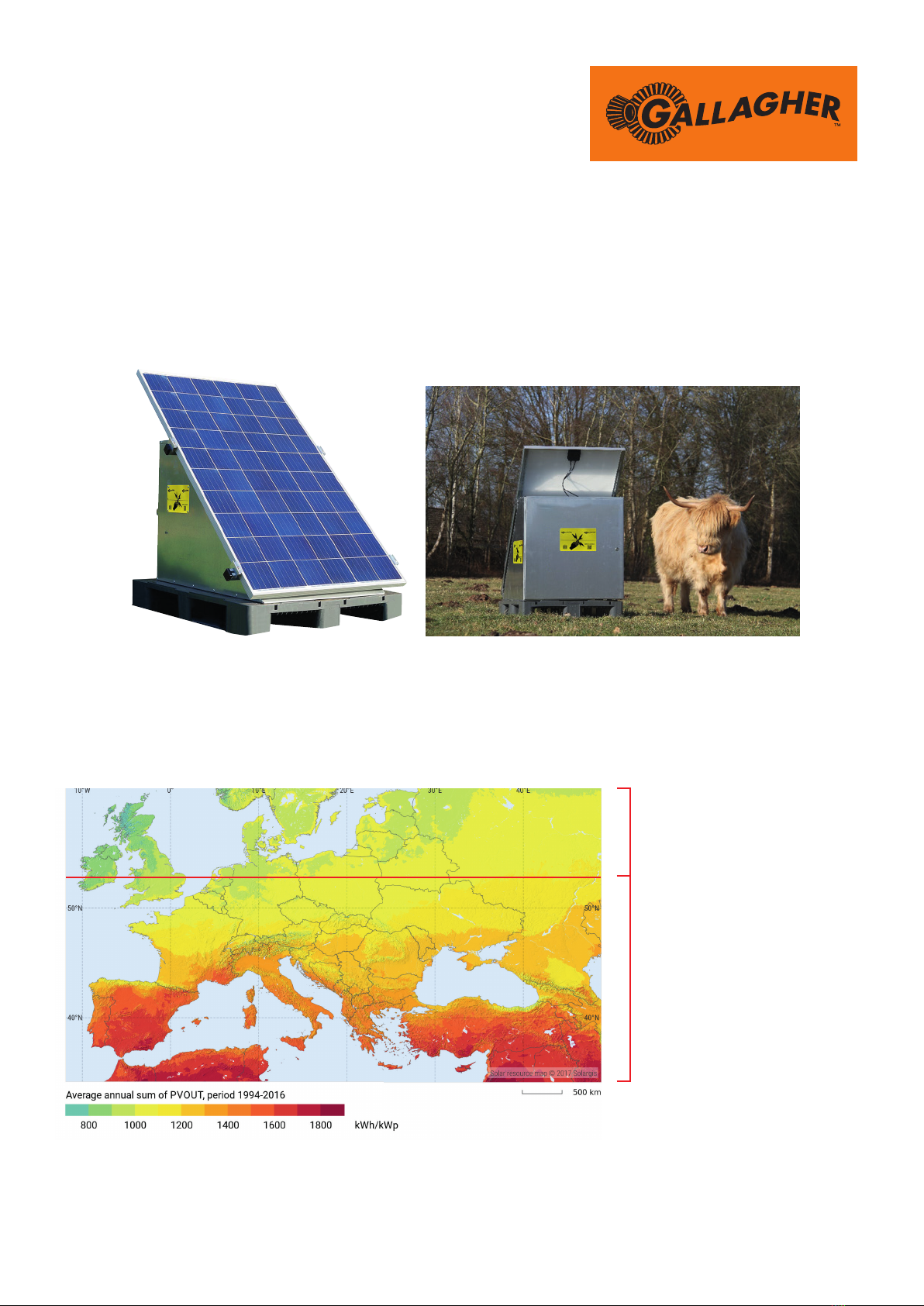

Figure 1.1: Photovoltaic power potential, source: Solargis
Winter break under
circumstances
Year-long operational

MBS2800i MBS1800i MBS800
3. Installation instructions
Location: When selecting a suitable location, it is essential to take
into account that the location is fully OUT OF THE SHADE all day
long. Even partial shading of the solar panel, regardless of how
minimal, will result in a significant loss of efficiency! The solar panel
must be placed in a southerly facing direction.
Insulation to the ground: The solar station itself is live. Insulation
to the ground is achieved by means of the plastic pallet supplied.
In case of higher vegetation or risk of flooding, the solar station
should be raised above the potential hazard, e.g. on four wooden
posts.
Make sure that the solar station is securely attached, and that the
pallet is firmly secured on the posts. A piece of PVC strip has been
included, to prevent shading caused by grass growth at the base of
the solar panel. This is screwed to the base of the pallet in order to
avoid vegetation causing overgrowth there (see figure 3.1).
Figure 3.1: PVC strip prevents shadows on the solar panel caused
by grass growth
3.0 First use of the solar station
Before first use, the solar controller must be connected. Remove
the yellow insulation 1at the end of the cable, plug the end of the
cable into the free slot 2and screw the cable tight.
Activate the battery protection device. Insert the plug 3into the
plug connection 4.

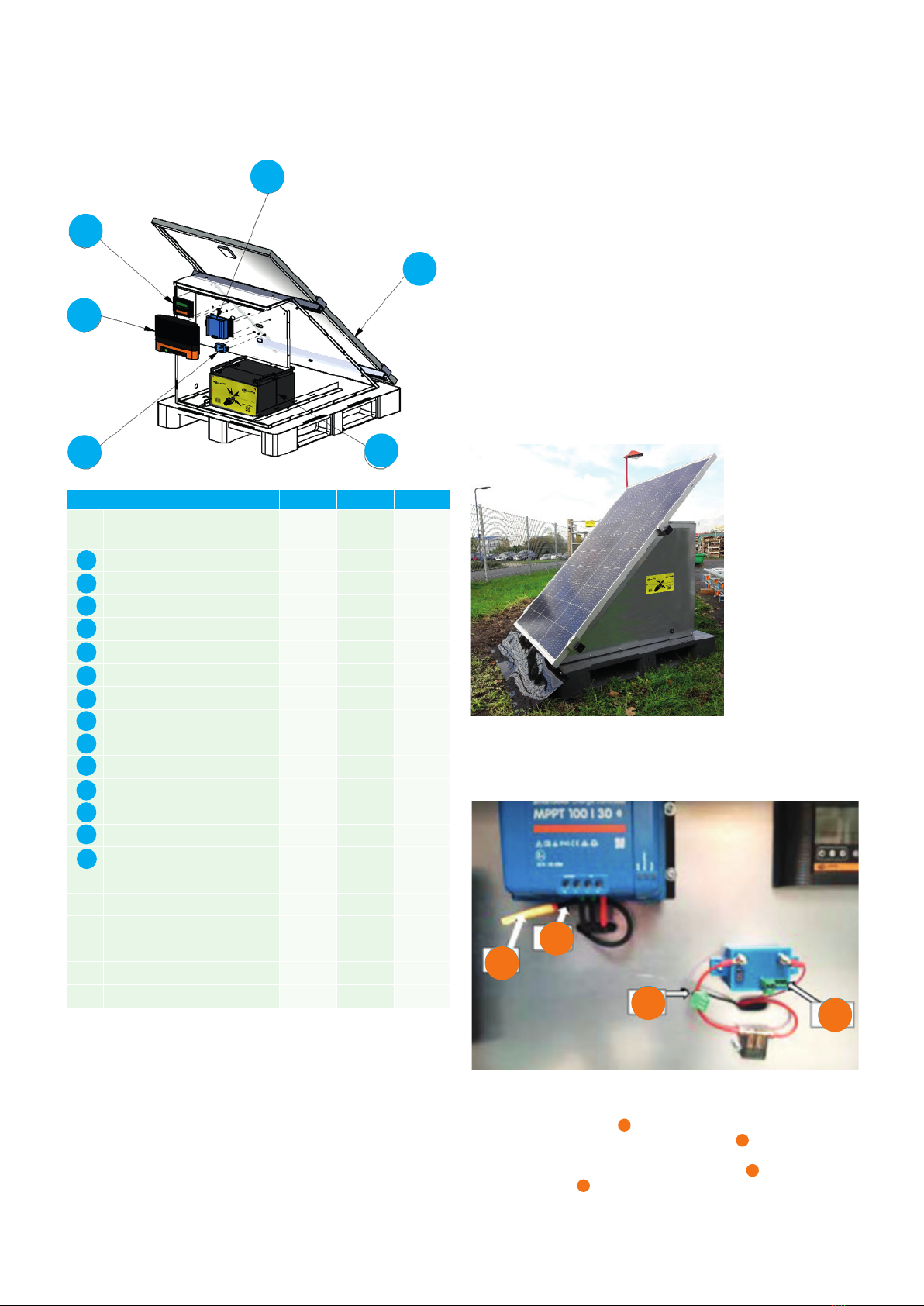

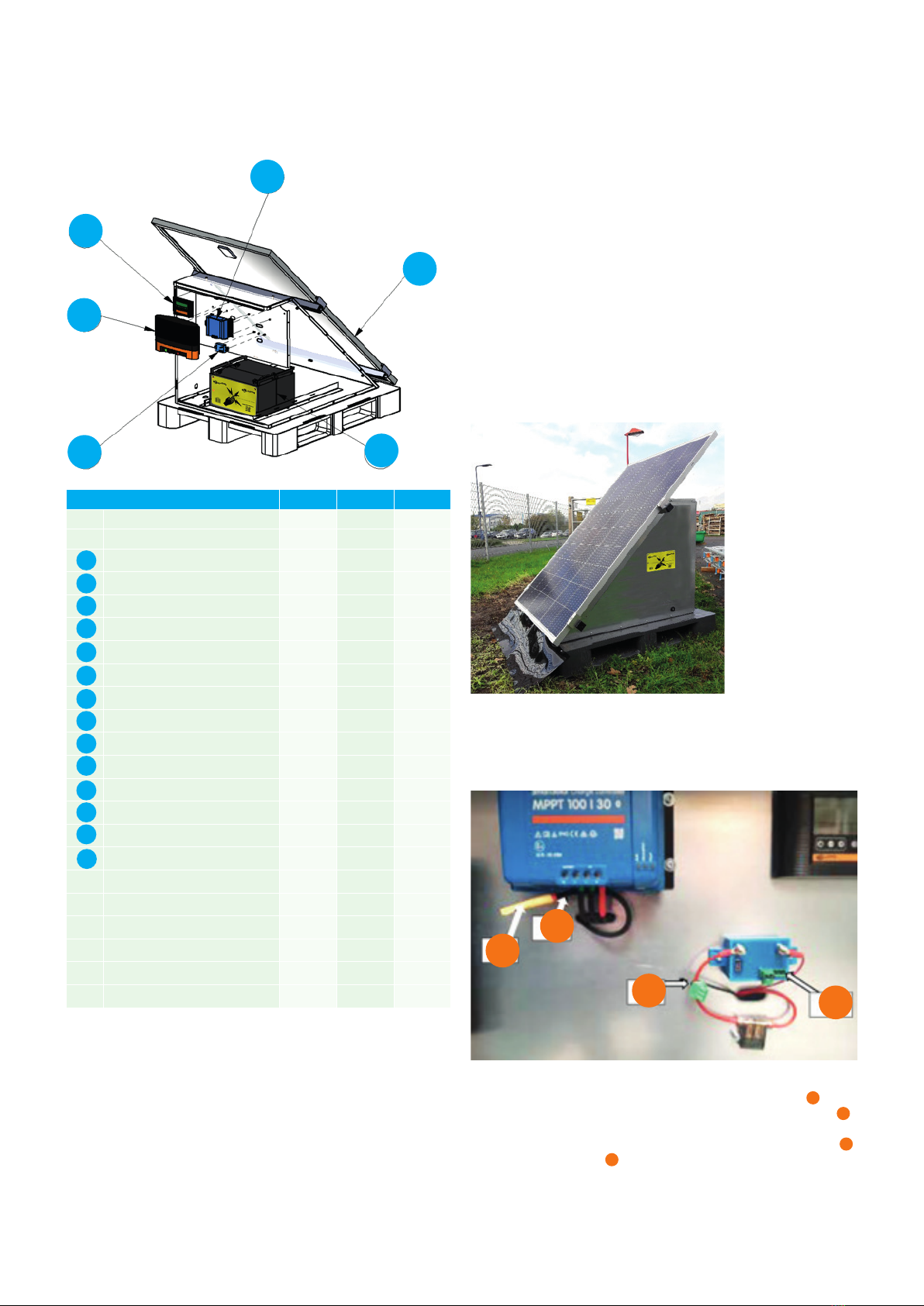

2.Versions MBS1800i, MBS2800i and
MBS800
The kit comprises:
1
2
3
4
6
5
1
1
1
3
4
5
6
7
8
9
10
11
12
2
What is included
083053 083060 083077
Part Description included included included
Energizer MBS2800i - 230V/12V/21J √ - -
Energizer MBS1800i - 230V/12V/14J -√-
Energizer MBS800 - 230V/12V/
Solar/7,5J - - √
i Series Energizer Controller √ √ -
Victron BlueSolar MPPT 100/30 Solar
charge controller √√√
Solar module 340 Watt *√ *√ *√
Victron Smart Battery Protect BP-65 √√√
AGM Battery Panasonic 120Ah LC-
P12120P 4x 2x 2x
Bentonite Super Earthing Mix (6,5kg) 3x 2x 1x
Earth stake 1m 7x 5x 3x
Earth socket 3x 2x 2x
Earth clamp 4x 3x 2x
Lead out Cable 2,5mm 40m 30m 10m
Joint Clamp angle with hex nut 10x 10x 10x
Alu shield Solarstation 3x 3x 3x
Manual SolarPower Station √√√
Metal Box 1100x1200x1100mm √√√
Plastic Pallet 1200x1200mm √√√
Dimensions Solar station (LxWxH) 1200x1200x
1500 1200x1200x 1500 1200x1200x 1500
Total weight approx. Solar station (kg) 245 168 156
1
2
34

3.1 Installation instructions
The following tools and materials are required for installation of
your solar station:
• 1 shovel or spade
• 1 earth drill ø 10 cm recommended (Gallagher article no.
704668)
Installation is easier when undertaken by two people.
• 1 sledgehammer (Gallagher article no. 017614)
• 1 side cutter / wire cutter
• 1 wrench 13 mm
• 1 wrench 17 mm
3.2 Installation steps
Installing the earth wire
Only optimally earthed energizers bring full power to the fence. The
distance of the earthing to power lines, telephone cables, water
pipes and buildings should be at least 10 m.
Follow the instructions carefully.
3.2.1 Digging a trench
Dig a trench of 20-40 cm deep and with the following length:
• Model MBS2800i approx.. 25 m
• Model MBS1800i approx.. 15 m
• Model MBS800 approx. 10m
3.2.2 Reference - earth (A)
Take the 1.0 m long galvanised earth rod 8and drive it into the
excavated trench approx. 90 cm into the ground. Use the earth rod
as a centre point.
This earth rod is needed as an earth reference point.
3.2.3. Earthing (B)
Drill a hole at least 5 m from the centre point. It should be approx.
1.0 m deep and 10 cm in diameter. Pour the earthing mixture 7
into the hole.
Connect two earth rods of 1.0 m 8to form a long earthing rod 9
using a connector.
Take the connected earth rods, place them in the centre of the
hole and drive them down approx. 1.9 m into the ground. Repeat
this process at intervals of 10 m until all the earth rods have been
successfully installed. (see figure 3.2)

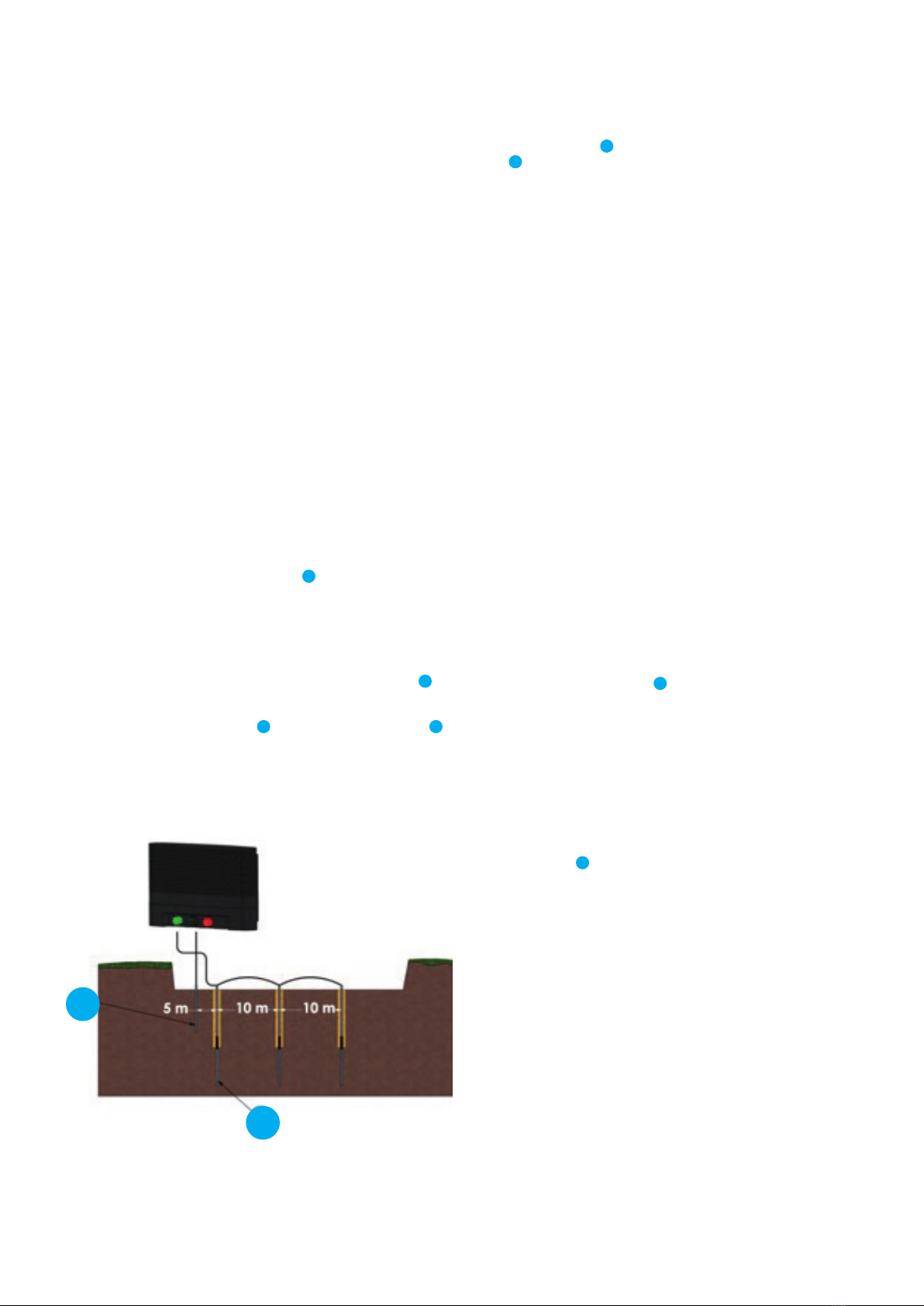

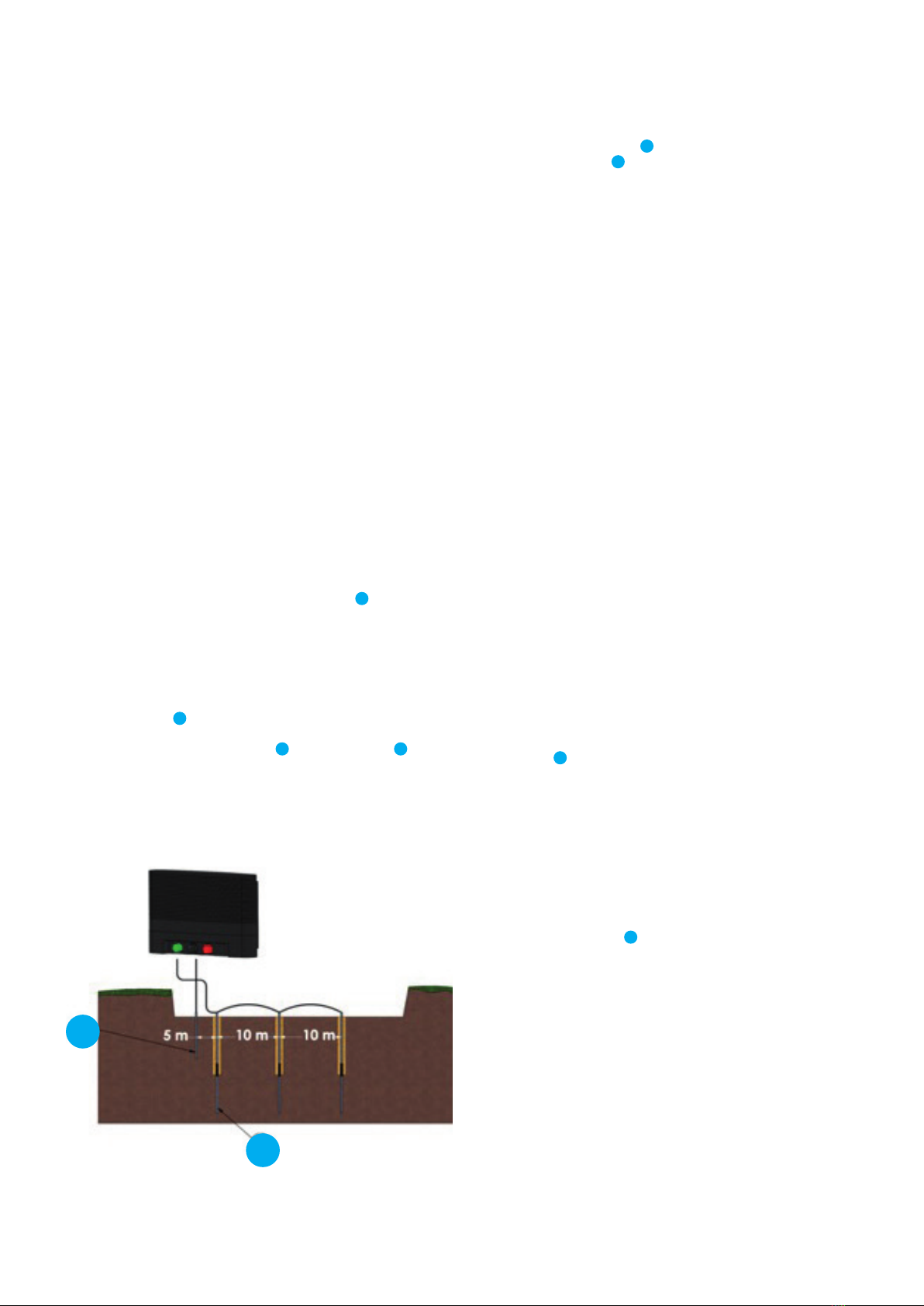

Figure 3.2: Earthing diagram for the MBS2800i model
3.2.4 Attaching the ground cable
Remove approx. 5 cm of the plastic insulation from one end of the
supplied ground cable 11 Attach the bare wire using the earthing
clamp 10 to the furthest earth rod.
Pull the ground cable to the next earth rod and cut the cable (+
approx. 10 cm for attachment). Once again remove the plastic
insulation and clamp the wire to the earth rod using the earthing
clamp.
Repeat this process until all the earth rods are connected.
3.2.5 Connecting the earth rods to the energizer (B)
1. Connect the green earth output on the device to the earthing
system. Remove approx. 5 cm of insulating plastic from one
end of the ground cable, loosen the screw on the green earth
output, and pass the wire through the clamp. Now tighten the
clamp again. Make sure that the wire is firmly clamped.
2. Thread the ground cable through the tube out to the earthing
system. (first pair of earth rods (B)) and shorten the cable (+10
cm).
3. Once again remove the plastic insulation and clamp the wire
to the earth rod.
3.2.6 Connection reference - earth (A)
Connect the black reference earth output on the device and the
1.0 m earth rod (centre point) to the ground cable. Remove approx.
5 cm of insulating plastic from one end of the ground cable, loosen
the screw on the black reference earth output, and pass the wire
through the clamp. Tighten the clamp again and make sure that the
wire is firmly clamped.
Pull the ground cable through the opening and the protective tube
to the centre point.
Cut the cable (+10 cm) and remove the insulation. Attach the wire
end to the earth rod using the earth clamp.
3.2.7 Is the earthing sufficient?
The supplied earthing system is sufficient for normal ground
conditions. If this is not sufficient (value of the earthing in the
display > 0.6 kV), the system can be expanded using one or more
extra super grounding setssets 7, installed according to the
instructions for the earthing system.
3.2.8 Connection to the fence
Remove approx. 5 cm of insulating plastic from one end of the
ground cable, loosen the red (fence) connector and thread the wire
through the clamp. Tighten the clamp again and make sure that the
wire is firmly clamped.
Pull the ground cable through the opening and the protective tube
to the connection point on the fence. Cut the cable (10cm) and
remove the insulation.
Attach the other end of the cable to the fence using the wire
connecting screw 12 .
A
B

4. Solar panel control
Your solar panel is designed to generate enough energy to
power the fence energizer throughout the year. The best solar
components are used for this purpose.
MPPT technology 5constantly monitors the voltage and current
output of your solar panels 3and ensures that all available
power from the solar panels 4is stored in the battery pack. This
becomes particularly relevant in partially cloudy weather, resulting
in varying light intensities.
The VictronConnect App allows you to view live status information
via Bluetooth and to configure your solar station settings.
4.1 Download
VictronConnect is available for Windows PCs, MacOS X,iOS and
Android phones and tablets. Use the App Store or Google Play to
download the applicable app for your device.

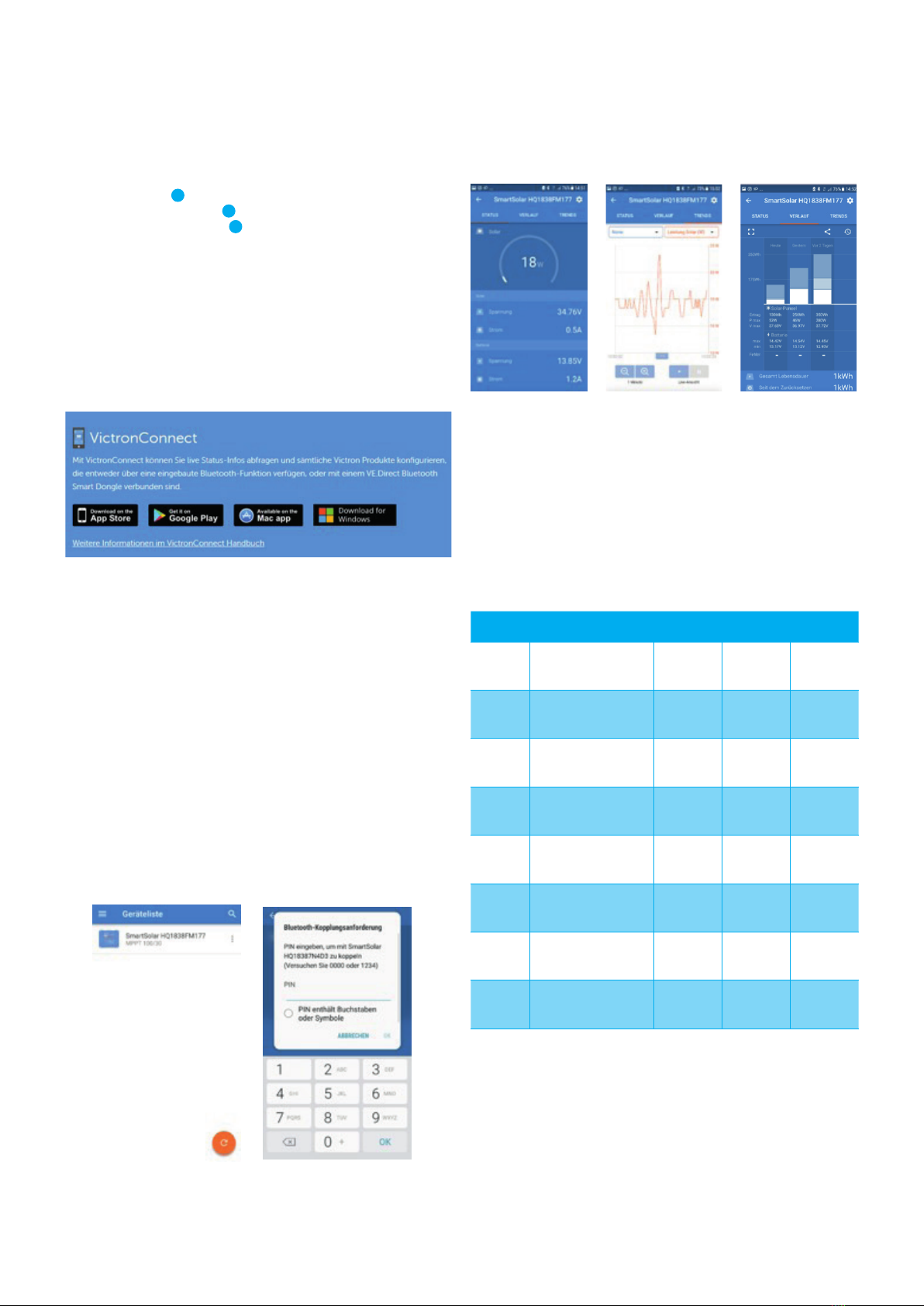

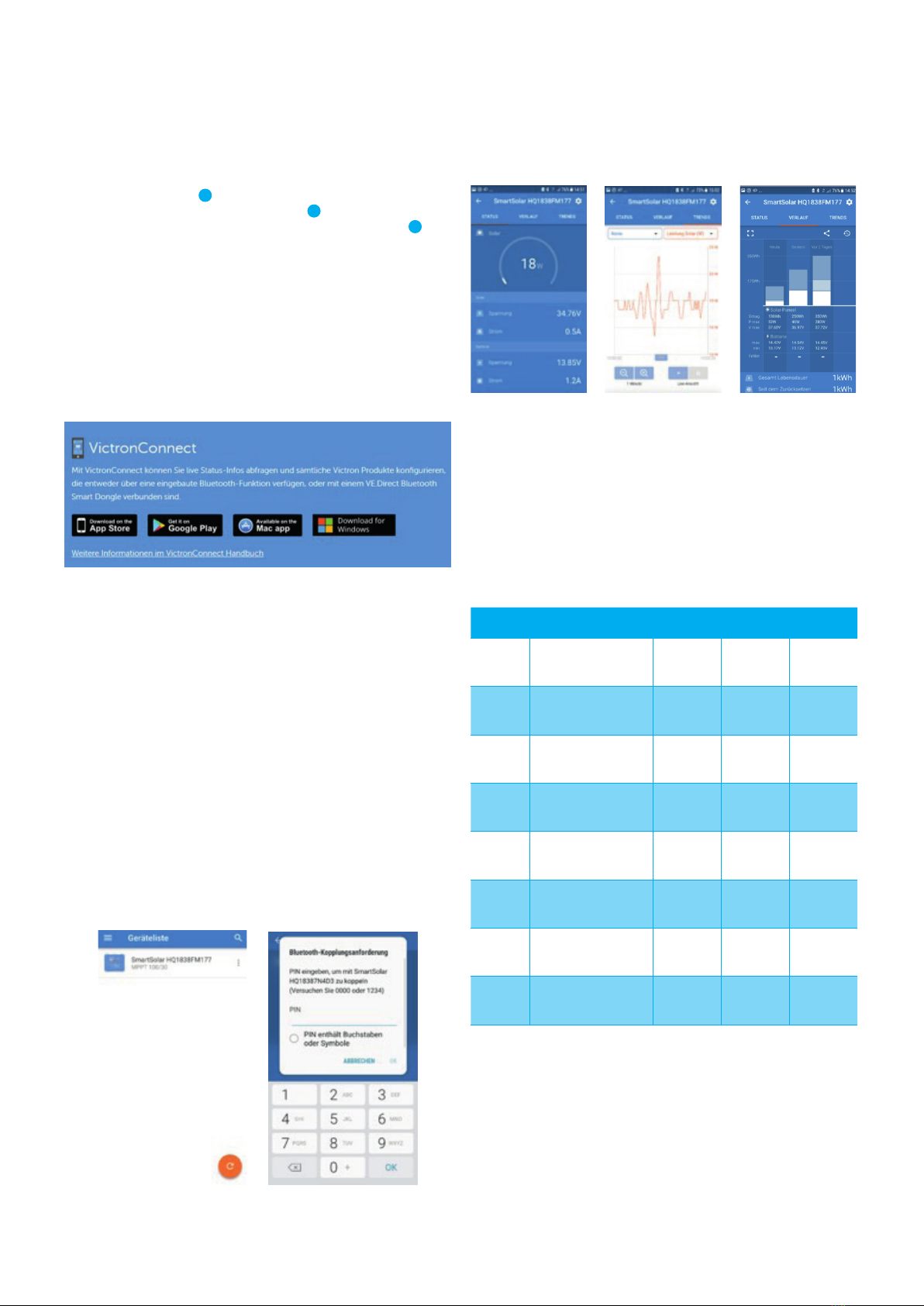

Figure 4.1: VictronConnect app download options
4.2 Connection set-up
4.2.1 Before establishing the connection
In order to establish a connection between the two devices (mobile
phone and solar controller), it is necessary to update the firmware
first. This happens automatically after connecting to the app.
4.2.2 Bluetooth Smart pairing and connection
• Switch on the bluetooth functionality.
• Open the VictronConnect app on your device and connect via
Bluetooth.
• On your phone or tablet: Tap the Refresh button to start
scanning.
• On your computer or laptop: Click the Scan or Refresh button
on the left.
• When you connect your phone or tablet for the first time, you
will be asked to connect to the device. The default pin code is
000000
• Your device should now be connected.
Figure 4.2: Bluetooth pairing request
4.3 App overview
Live data
Obtain live data from your solar station.
Figure 4.3: Screen view of (Android) smartphone
Viewing historical data
Simplify the diagnosis of your installation. Using the BlueSolar
MPPT chargers and the VictronConnect app, you can view the last
30 days’ data at a glance.
5.Accessories and tools
5.1 Accessories
Art.nr. Description MBS2800i MBS1800i MBS800i
303376 i Series External
display √ √ –
507002 i Series Remote control not
included not included not included
510002 i Series Fence monitor not
included not included –
579009 i Series Alarm system not
included not included not included
005215 Siren not
included* not included* not included*
005208 Flash warning light not
included* not included* not included*
075881 EU warning sign -
plastic not included not included not included
082216 EU warning sign -
aluminium not included not included not included
* Only combined with 579009

5.2 Gallagher tools
Art.nr. Description
704668 Ground drill ø10 cm
Post Holer not included
017614 Post hammer not included
6. FAQs
How do I know whether the batteries are still functioning
correctly?
Using the VictronConnect app, you can check the voltage directly
on your phone. On the charge controller, the individual voltage
status can be checked by means of the LEDs. If the blue LED
flashes for 3 seconds, for example, there is not enough power
to charge the batteries. Further indications can be found in the
enclosed instructions of the Victron solar controller.
Do the batteries need to be recharged manually?
Manual charging of the batteries is usually not necessary! The solar
panels and the batteries are designed so that even long periods of
bad weather can be bridged. The solar controller detects whether
the batteries need to be charged or not and adapts accordingly.
It is very cloudy. Should I switch off the energizer?
No! You do not have to turn off the device, It can stay in operation
throughout.
Does the solar panel need extra maintenance?
The solar panel should be cleaned regularly of dust and dirt. Use
only fresh water and a soft cloth.
How should I align the solar system?
The solar system must not be in the shade or under a tree. Align
the solar panel with the sun for maximum exposure.
Solar controller and the energizer are working but I have no
power on the fence.
This can have several causes:
• The solar station is switched off and must be switched on
using the key.
• Earthing is insufficient or it is too dry. Ensure the ground is
moist and then try measuring again. You may have to add extra
2 m earth rods.
The solar controller is working but the energizer is not.
• The flat fuse (30 A) is defective and needs to be replaced.
• The battery is empty. Check whether there is still voltage
using the VictronConnect app. If there is no voltage, the
battery must be removed and recharged using a 12 V charger.
A conventional car battery charger is suitable for this purpose.
7.Tips for storing/wintering the solar
station
Ideally, the solar station should remain on the fence all year round.
If the solar station is to be stored, care must be taken to ensure
that the batteries are not fully discharge. In the case of deep
discharge, the voltage drops to such an extent that the battery can
no longer be recognized by the charger and can therefore not be
charged. We recommend storing the solar station in a place with
direct daylight. In this way, the batteries are kept under voltage and
charged by the solar module. Check the batteries regularly so that
you can recharge them if necessary.

HANDLEITUNG
iSERIES SOLARSTATIONEN
083053: MBS2800i, 083060: MBS1800i en 083077: MBS800
1. Einsatzhinweise
Die i Series Solarstationen sind für den ganzjährigen Betrieb in Norddeutschland bzw. am Längengrad gemäß Abbildung 1.1 sowie
südlich davon optimiert. Sie bieten die Möglichkeit, auch große und größte Weideflächen fernab vom Stromversorgungsnetz ganzjährig
sicher zu elektrifizieren. Unter normalen Witterungsbedingungen laufen die i Series Solarstationen das ganze Jahr hindurch wartungsfrei.
Figur 1.1: Photovoltaik-Strompotential, Quelle: Solargis
Unter umständen
Winterpause
Ganzjahresbetrieb

MBS2800i MBS1800i MBS800
Was enthalten ist
083053 083060 083077
Teil Beschreibung inkl. inkl. inkl.
Gerät MBS2800i - 230V/12V/21J √ - -
Gerät MBS1800i - 230V/12V/14J -√-
Gerät MBS800 - 230V/12V/
Solar/7,5J - - √
Energizer-Steuergerät der i Series √ √ -
Victron BlueSolar MPPT 100/30
Solarladeregler √√√
Solarmodul 340 Watt *√ *√ *√
Victron Smart Batterie-Schutz BP-65 √√√
AGM-Batterie Panasonic 120Ah LC-
P12120P 4x 2x 2x
Bentonit-Super-Erdungsmischung
(6,5kg) 3x 2x 1x
Erdspieß 1m 7x 5x 3x
Erdungsbuchse 3x 2x 2x
Erdungsklemme 4x 3x 2x
Ausführungskabel 2,5mm 40m 30m 10m
Gelenkschelle Winkel mit Sechskant-
mutter 10x 10x 10x
Alu-Schild Solarstation 3x 3x 3x
Manuelle SolarPower Station √√√
Metallkasten 1100x1200x1100mm √√√
Kunststoff-Palette 1200x1200mm √√√
Abmessungen Solarstation (LxBxH) 1200x1200x
1500 1200x1200x 1500 1200x1200x 1500
Gesamtgewicht ca. Solarstation (kg) 245 168 156
3. Montagehinweise
Aufstellort: Bei der Auswahl des Aufstellortes ist unbedingt
zu berücksichtigen, dass der Standort im gesamt Tagesverlauf
OHNE Schatten ist. Auch eine zunächst gering erscheinende
Teilbeschattung des Solarmodules führt zu einer erheblichen
Einschränkung des Wirkungsgrades! Das Modul sollte exakt nach
Süden ausgerichtet stehen.
Isolierung zum Boden: Die Solarstation steht unter Spannung. Die
Isolierung zum Boden erfolgt mittels der Kunststoffpalette. Bei
höherer Vegetation oder der Gefahr einer Überschwemmung sollte
die Solarstation auf z.B. vier Holzpfähle gestellt werden.
Achten Sie auf sicheren Stand und ggf. Befestigung der Palette
an den Pfählen. Um beim bodenständigen Aufstellen eine
Beschattung durch Bewuchs am unteren Ende des Solarmodules
zu verhindern, wird ein Stück PVC Streifen mitgeliefert. Diesen
bitte am unteren Ende so an die Palette schrauben, dass die
Vegetation hier nicht hochwachsen kann ( s. Abbildung 3.1)
Figur 3.1: PVC Streifen schützt gegen Beschattung des
Solarmodules
3.0 Inbetriebnahme der Solarstation
Vor der Inbetriebnahme muss als erstes der Solarregler
angeschlossen werden, Entfernen Sie die gelbe Isolierung 1am
Kabelende, stecken Sie das Kabelende in den freien Steckplatz 2
und schrauben das Kabel fest.
Aktivieren Sie das Batterieschutzgerät. Führen Sie den Stecker 3
in die Steckverbindung 4ein.
2. Modellvarianten MBS2800i, MBS1800i,
MBS800
Lieferumfang:
1
2
3
4
6
5
1
1
1
3
4
5
6
7
8
9
10
11
12
2
1
2
34

3.1 Benötigtes Werkzeug
Folgende Werkzeuge und Materialien benötigen Sie für die
Montage Ihrer Solarstation:
• 1 Schaufel / Spaten
• 1 Erdbohrer ø 10cm empfohlen (Gallagher Artnr. 704668)
Bei der Montage sind für leichtes Arbeiten 2 Personen
erforderlich.
• 1 Vorschlaghammer (Gallagher Artnr. 017614)
• 1 Drahtschere / Seitenschneider
• 1 Schraubenschlüssel SW 13
• 1 Schraubenschlüssel SW 17
3.2 Montageschritte
Die Erdung installieren
Nur optimal geerdete Weidezaungeräte bringen die volle
Leistung am Zaun. Der Abstand der Erdung zu Stromleitungen,
Telefonkabeln, Wasserleitungen und Bauwerkserdung sollte
mindestens 10m betragen.
Folgen Sie sorgfältig den Anleitungen.
3.2.1 Graben
Heben Sie einen Graben von ca. 20-40cm Tiefe und folgender
Länge aus:
• Model MBS2800i ca. 25m
• Model MBS1800i ca. 15m
• Model MBS800 ca.. 10m
3.2.2 Referenz - Erde (A)
Nehmen Sie die ca. 1,0m lange, verzinkte Erdstab 8und treiben
Sie diese im ausgehobenen Graben ca. 90cm in die Erde. Benutzen
Sie die Erdstab als 0 -Punkt.
Diese Erdstab wird als Referenz-Erde benötigt.
3.2.3 Erdung (B)
Bohren Sie mind. 5m vom 0-Punkt ein Loch. Es sollte ca. 1,0m
tief und 10cm im Durchmesser betragen. Schütten Sie die
Erdungsmischung 7in das Loch.
Verbinden Sie zwei Erdstaben 1,0m 8mittels Verbinder 9zu
einer langen Erdstange.
Nehmen Sie die verbundene Erdstaben, setzen diese mittig in
das Loch und treiben sie ca. 1,90m in die Erde. Wiederholen
Sie diesen Vorgang in einem Abstand von jeweils 10m bis alle
Erdstangenpaare gesetzt sind. (S. Abbildung 3.2)
Figur 3.2: Erdung Beispiel Model MBS2800i
3.2.4 Erdungskabel anbringen
Entfernen Sie ca. 5cm der Kunststoffisolierung von einem Ende
des mitgelieferten Erdkabels 11 .Befestigen Sie den blanken Draht
mit der Erdungsklemme 10 an dem letzten Erdstab in der Reihe.
Ziehen Sie das Erdkabel zur nächsten Erdstab und kürzen das
Kabel (+ ca. 10cm für die Befestigung) ein. Entfernen Sie wieder die
Isolierung und klemmen Sie den Draht mit der Erdungsklemme an
die Erdstab.
Wiederholen Sie diesen Vorgang bis alle Erdstangen miteinander
verbunden sind.
3.2.5 Anschluss der Erdung an das Weidezaungerät (B)
1. Verbinden Sie den grünen Erdungsausgang am Gerät mit
dem Erdungssystem. Isolieren Sie ca. 5cm von einem Ende
des Erdkabels ab, lösen Sie die Schraube vom grünen
Erdungsausgang und führen Sie den Draht durch die
Klemmaufnahme. Schrauben Sie die Anschlussklemme
wieder. Achten Sie darauf, dass der Draht fest eingeklemmt
ist.
2. Führen Sie das Erdkabel durch den Zuleitungskanal nach
außen bis zum Erdungssystem. (1. Erdstangenpaar (B) ) und
kürzen das Kabel (+ 10cm ) ein.
3. Entfernen Sie wieder die Isolierung und klemmen Sie den
Draht mit der Erdungsklemme an die Erdstange.
3.2.6 Anschluss Referenz-Erde (A)
Verbinden Sie den schwarzen Referenz-Erde Ausgang am Gerät
und die 1,0m Erdstab (0-Punkt) mit dem Erdkabel. Entfernen Sie
ca. 5cm von einem Ende des Erdkabels, lösen Sie die Schraube
vom schwarzen Referenz-Erde-Ausgang und führen Sie den
Draht durch die Klemmaufnahme. Die Anschlussklemme wieder
aufschrauben und darauf achten, dass der Draht fest eingeklemmt
ist.
Ziehen Sie das Erdkabel durch die Zuleitungsöffnung und dem
Schutzrohr bis zum 0-Punkt durch.
Kürzen Sie das Kabel ( +10cm ) ein und entfernen Sie die Isolierung.
Befestigen Sie das Drahtende mittels Erdungsklemme am
Erdstab.
3.2.7 Ist die Erdung ausreichend?
Das mitgelieferte Erdungssystem ist ausreichend für normale
Bodenverhältnisse. Sollte dies nicht ausreichen ( Wert Erdung
im Display >0,6kV ) erweitern Sie das System um weitere Super
Erdungsset(s) 7und bauen diese gemäß der Anleitung der
Erdungsinstallation ein.
3.2.8 Anschluss an den Zaun
Isolieren Sie Ca. 5cm von einem Ende des Kabels, lösen Sie
den roten (Zaun)-Anschluss und führen den Draht durch die
Klemmaufnahme. Schrauben Sie die Anschlussklemme und achten
darauf, dass der Draht fest eingeklemmt ist.
Ziehen Sie das Erdkabel durch die Zuleitungsöffnung und dem
Schutzrohr bis zum Anschluss punkt am Zaun. Kürzen Sie das
Kabel ( +10cm ) ein und entfernen Sie die Isolierung.
Befestigen Sie das andere Ende des Kabels mit der
Drahtverbindungschraube 12 am Zaun.
A
B

4. Solaranlagensteuerung
Ihre Solaranlage ist so ausgelegt, dass sie genug Energie erzeugt,
um das Weidezaungerät das ganze Jahr über zu betreiben. Um dies
zu erreichen, wurden die besten Solarkomponenten verbaut.
Die MPPT-Technologie 5überwacht ständig die Spannung und
den Stromausgang Ihrer Solar PV Module 3und stellt sicher,
dass der gesamte verfügbare Strom aus den Solarmodulen 4
zur Speicherung in das Akkupaket gelangt. Der Vorteil wird am
deutlichsten, wenn der Himmel teilweise bewölkt ist und sich die
Lichtintensität ständig ändert.
Mit der VictronConnect App können Sie über Bluetooth Live-
Statusinformationen abrufen und den Solarregler konfigurieren.
4.1 Download
VictronConnect steht Benutzern von Windows-PCs, MacOS X-,
iOS- und Android-Telefonen sowie Tablets zur Verfügung. Über App
Store & Google Play können Sie die für Ihr Gerät geeignete App
herunterladen.
Figur 4.1: VictronConnect App Download Möglichkeiten
4.2 Verbindungsaufbau
4.2.1 Vor die verbindungsaufbau
Um eine Kopplung zwischen den beiden Geraten (Handy und
Solarregler) herzustellen, ist es erforderlich, zuerst die Firmware zu
aktualisieren. Dies passiert automatisch nach dem Verbinden mit
der App.
4.2.2 Bluetooth Smart - Pairing und Verbindung.
• Aktivieren Sie die Bluetooth-Einstellung auf Ihrem Gerät.
• Öffnen Sie die VictronConnect App und verbinden Sie sich
über Bluetooth.
• Auf Ihrem Telefon oder Tablet: Tippen Sie auf die Schaltfläche
„Aktualisieren“, um einen Scan zu starten.
• Auf Ihrem Computer oder Laptop: Klicken Sie links auf die
Schaltfläche “Scannen oder Aktualisieren”.
• Wenn Sie das Telefon oder Tablet zum ersten Mal verbinden,
werden Sie aufgefordert, eine Verbindung zum Gerät
herzustellen. Der Standard-PIN-Code lautet 000000
• Die Verbindung ist nun abgeschlossen.
Figure 4.2: Ansicht von Bluetooth-Kopplungsanforderung
4.3 App Überblick
Live Datei
Holen Sie sich live Daten von Ihrem Solarladegerät.
Figur 4.3: Ansicht vom (Android) Smartphone
Historie Aufzeichnungen lesen
Vereinfacht die Diagnose Ihrer Installation. Mit den BlueSolar
MPPT-Ladegeräten und der VictronConnect-App erhalten Sie
30-Tage-Aufzeichnungen auf einen Blick.
5. Zubehör & Werkzeug
5.1 Zubehör
Art.nr. Beschreibung MBS2800i MBS1800i MBS800i
303376 i Series Controller
Display √ √ –
507002 i Series Fernbedienung nicht
einbegriffen nicht einbegriffen nicht einbegriffen
510002 i Series Fence Monitor nicht
einbegriffen nicht einbegriffen –
579009 i Series Alarm System nicht
einbegriffen nicht einbegriffen nicht einbegriffen
005215 Sirene nicht ein-
begriffen* nicht ein- begriffen* nicht ein- begriffen*
005208 Warnlicht nicht ein-
begriffen* nicht ein- begriffen* nicht ein- begriffen*
075881 Warnschild Kunststoff nicht
einbegriffen nicht einbegriffen nicht einbegriffen
082216 Warnschild Aluminium nicht
einbegriffen nicht einbegriffen nicht einbegriffen
* Nur mit 579009

5.2 Gallagher Werkzeug
Art.nr. Umschreibung
704668 Erdbohrer 10cm ø nicht einbegriffen
017614 Pfahlhammer nicht einbegriffen
6. FAQs
Woran erkennt man, ob auf den Akkus noch Spannung ist?
Mit der VictronConnect App kann die Spannung direkt am Handy
überprüft werden. Am Laderegler können anhand der LEDs
die einzelnen Spannungszustände erkannt werden. Blinkt die
blaue LED bspw. 3 Sec., dann ist nicht genug Strom zum Laden
der Akkus vorhanden. Weitere Anzeigen entnehmen Sie der
beigefügten Anleitung des Victron Solarreglers.
Müssen die Akkus manuell aufgeladen werden?
Ein manuelles Aufladen der Akkus ist in der Regel nicht nötig! Das
Solarmodul und die Akkus sind so konstruiert, dass auch lange
Schlechtwetterphasen überbrückt werden können. Der Solarregler
erkennt, ob die Akkus aufgeladen werden müssen oder nicht und
passt sich dementsprechend an.
Es ist sehr wolkig. Soll ich das Weidezaungerät ausmachen?
Nein! Sie müssen das Gerät nicht ausschalten. Es kann
durchgängig in Betrieb bleiben.
Benötigen die Solarmodule eine extra Pflege?
Das Solarmodul muss regelmäßig von Staub und Dreck befreit
werden. Dazu nur klares Wasser und ein weiches Tuch benutzen.
Wie soll ich die Solaranlage ausrichten?
Die Solarstation sollte nicht im Schatten oder unter einem Baum
stehen. Richten Sie das Solarmodul zur Sonne aus.
Solarregler und Weidezaungerät funktionieren, trotzdem habe ich
keinen Strom auf dem Zaun
Dies kann mehrere Ursachen haben:
• Die Solarbox ist ausgeschaltet und muss mithilfe des
Schlüssels für die Box eingeschaltet werden.
• Die Erdung ist nicht ausreichend bzw. es ist zu trocken.
Versuchen Sie, die Erdung zu wässern und dann nochmal zu
messen. Ggf. müssen Sie noch weitere 2 m Erdungsstäbe
setzen.
Solarregler funktioniert, aber das Weidezaungerät zeigt keine
Funktion.
• Die Flachstecksicherung (30A) ist defekt und muss
ausgetauscht werden.
• Der Akku ist leer. Prüfen Sie mithilfe der VictronConnect
App, ob noch Spannung vorhanden ist. Wenn keine Spannung
mehr angezeigt wird, muss der Akku entnommen und mithilfe
eines 12V Ladegerätes aufgeladen werden. Hierzu eignen
sich herkömmliche Ladegeräte für KFZ-Batterien oder unser
Ladegerät #2062097.
7.Tipps für das Lagern/Überwintern der
Solarstation
Idealerweise bleibt die Solarstation ganzjährig am Zaun. Soll die
Solarstation eingelagert werden, ist darauf zu achten, dass es zu
keiner Tiefentladung der Akkus kommt. Bei einer Tiefenentladung
sinkt die Spannung dermaßen, dass der Akku vom Ladegerät
nicht mehr erkannt und somit nicht aufgeladen werden kann. Wir
empfehlen, die Solarstation an einem Ort mit Tageslicht zu Lagern.
So werden die Akkus durch das Solarmodul weiter unter Spannung
gehalten und geladen. Kontrollieren Sie regelmäßig die Akkus, um
ggf. nachladen zu können.

MANUEL
STATIONS SOLAIRES iSERIES
083053: MBS2800i, 083060: MBS1800i en 083077: MBS800
1.Application
Les stations solaires des i Series sont conçues pour fonctionner de manière optimale toute l’année selon la cartographie indiquée dans
l’illustration 1.1. Elles permettent d’électrifier pendant toutes les saisons et en toute fiabilité de grands périmètres de prairies éloignées
d’un point de raccordement au réseau électrique. Dans des conditions météo normales, les stations solaires des i Series fonctionnent
toute l’année sans nécessiter un entretien particulier.
Illustration 1.1 : Potentiel d’électrification photovoltaïque, source : Solargis
Pause hivernale selon les
conditions
Utilisation toute l’année

MBS2800i MBS1800i MBS800
Ce qui est inclus
083053 083060 083077
Description de la pièce inclus inclus inclus
électrificateur MBS2800i -
230V/12V/21J √ - -
électrificateur MBS1800i -
230V/12V/14J -√-
électrificateur MBS800 - 230V/12V/
Solaire/7,5J - - √
Contrôleur Energizer Série i √ √ -
Régulateur de charge solaire BlueSolar
MPPT 100/30 de Victron √√√
Module solaire 340 Watt *√ *√ *√
Victron Smart Battery Protect BP-65 √√√
Batterie AGM Panasonic 120Ah LC-
P12120P 4x 2x 2x
Bentonite Super Earthing Mix (6,5kg) 3x 2x 1x
Piquet de terre 1m 7x 5x 3x
Prise de terre 3x 2x 2x
Pince de terre 4x 3x 2x
Câble de sortie 2,5mm 40m 30m 10m
Collier de serrage angle avec écrou
hexagonal 10x 10x 10x
Bouclier en aluminium Solarstation 3x 3x 3x
Station solaire manuelle √√√
Boîte métallique
1100x1200x1100mm √√√
Palette plastique 1200x1200mm √√√
Dimensions station solaire (Lxlxh) 1200x1200x
1500 1200x1200x 1500 1200x1200x 1500
Poids total approx. de la station solaire
(kg) 245 168 156
3. Installation instructions
Emplacement : Il est impératif de choisir un emplacement
ENSOLEILLÉ pendant TOUTE la journée. En effet, si le panneau
solaire se trouve partiellement ou temporairement dans une
zone ombragée qui semble négligeable, cela nuit néanmoins
considérablement au bon fonctionnement et à l’efficacité de la
station ! Le panneau solaire doit être orienté exactement plein sud.
Isolation par rapport au sol : La station solaire est un appareil sous
tension. La station doit être placée sur une palette en plastique
pour garantir l’isolation avec le sol. En cas de végétation haute
ou d’un risque d’inondation, la station solaire doit être placée en
hauteur, sur quatre pieux en bois, par exemple.
Veillez à la bonne fixation de la station sur la palette et de la
palette sur les pieux et à la bonne stabilité de l’ensemble. En cas de
pose sur le sol, une bande en PVC est fournie pour prévenir toute
ombre sur le bas du panneau solaire provoquée par la croissance
progressive de la végétation. Cette bande doit être vissée sur le
bas de la palette, afin de prévenir tout ombrage dû à la pousse de
la végétation (voir illustration 3.1).
Illustration 3.1 : La bande en PVC prévient l’ombrage ultérieur du
panneau solaire dû à la croissance de la végétation
3.0 Première utilisation de la station solaire
Avant la première utilisation, le régulateur solaire doit être
raccordé. Retirez l’isolant jaune 1à l’extrémité du câble, branchez
l’extrémité du câble dans la fiche libre 2et vissez le câble.
Activez le dispositif de protection de la batterie. Insérez la fiche 3
dans le connecteur 4.
2. Modèles MBS2800i, MBS1800i, MBS800
L’ensemble comprend livré comprend :
1
2
3
4
6
5
1
1
1
3
4
5
6
7
8
9
10
11
12
2
1
2
34

3.1 Outillage nécessaire
Les outils et les matériels suivants sont nécessaires pour le
montage de votre station solaire :
• 1 vrille ø 10 cm recommandée (n° art. Gallagher 704668)
Le montage à deux personnes est plus facile.
• 1 masse (n° art. Gallagher 017614)
• 1 cisaille / pinces coupantes
• 1 clé de serrage SW 13
• 1 clé de serrage SW 17
• 1 pelle ou bêche
3.2 Étapes de montage
Mise à la terre
Seuls des électrificateurs correctement mis à la terre permettent
d’électrifier efficacement la clôture. La mise à la terre doit se
trouver à au moins 10 mètres de toute ligne électrique, câble de
télécommunication, conduite d’eau et mise à la terre de bâtiments.
Respectez impérativement les directives.
3.2.1 Tranchée
Creusez une tranchée d’une profondeur de 20-40 cm env. et
d’une longueur de :
• Modèle MBS2800i : 25 m env.
• Modèle MBS1800i : 15 m env.
• Modèle MBS800 : 10 m env.
3.2.2 Mise à la terre de référence (A)
Plantez à 90 cm env. de profondeur le piquet galvanisé de mise à la
terre de 1,0 m de long env. 8dans la tranchée creusée dans le sol.
Utilisez ensuite ce piquet comme point de référence (point zéro).
Ce piquet est nécessaire comme mise à la terre de référence.
3.2.3 Mise à la terre (B)
Creusez un trou à 5 m au moins du point zéro. Ce trou doit être
d’une profondeur de 1,0 m env. et d’un diamètre de 10 cm. Versez
dans ce trou le mélange spécial de mise à la terre 7.
Emboîtez deux piquets de mise à la terre de 1,0 m 8dans un
manchon 9pour réaliser une longue barre de mise à la terre.
Placez cette barre de mise à la terre dans le trou et enfoncez-la
dans le sol jusqu’à une profondeur de 1,90 m. Répétez ces étapes
et plantez toutes les barres de mise à la terre en les espaçant de
10 m (voir illustration 3.2).
Illustration 3.2 : Schéma de mise à la terre du MBS2800i
3.2.4 Pose du câble de mise à la terre
Dénudez une extrémité du câble fourni de mise à la terre en
retirant l’isolation en plastique sur 5 cm env. 11 . Raccordez
l’extrémité dénudée du câble à la dernière barre de mise à la terre
avec la cosse de mise à la terre 10 .
Tirez le câble de mise à la terre vers la barre suivante et coupez-
le à la bonne longueur (+ 10 cm environ pour la fixation). Retirez
l’isolation et fixez le câble à la barre de mise à la terre avec la cosse
de mise à la terre.
Répétez ces étapes jusqu’à ce que toutes les barres de mise à la
terre soient raccordées entre elles.
3.2.5 Raccordement de la mise à la terre à l’électrificateur (B)
1. Raccordez le système de mise à la terre à la borne de mise à
la terre verte sur l’appareil. Isolez 5 cm env. d’une extrémité du
câble de mise à la terre, dévissez la cosse de la borne verte de
mise à la terre et introduisez le câble dans le bloc de fixation.
Revissez ensuite la cosse. Vérifiez que le câble est bien fixé.
2. Faites passer le câble de mise à la terre dans la gaine de
passage vers l’extérieur jusqu’au système de mise à la terre
(première barre de mise à la terre (B)) et coupez le câble à la
bonne longueur (+ 10 cm pour la fixation).
3. Retirez l’isolation et fixez le câble à la barre de mise à la terre
avec la cosse de mise à la terre.
3.2.6 Raccordement de la mise à la terre de référence (A)
Raccordez la borne noire de la mise à la terre de référence sur
l’appareil et le piquet de mise à la terre de 1,0 m (point zéro) avec
le câble de mise à la terre. Dénudez 5 cm env. d’une extrémité du
câble de mise à la terre, dévissez la cosse de la borne noire de
mise à la terre de référence et introduisez le câble dans le bloc de
fixation. Revissez la cosse et vérifiez que le câble est bien fixé.
Faites passer le câble de mise à la terre dans le trou d’insertion et
la gaine de protection jusqu’au point zéro.
Coupez le câble (+ 10 cm pour la fixation) et retirez l’isolation. Fixez
l’extrémité du câble au piquet de mise à la terre avec la cosse de
mise à la terre.
3.2.7 Le système de mise à la terre est-il d’une puissance
suffisante ?
Le système fourni de mise à la terre est suffisant pour un sol
de composition ordinaire. Si le système s’avère d’une puissance
insuffisante (valeur de mise à la terre > 0,6kV sur l’affichage), vous
pouvez renforcer le système avec un ou plusieurs super-kits de
mise à la terresets 7, que vous monterez en utilisant le mode
d’emploi du système de mise à la terre.
3.2.8 Raccordement à la clôture
Isolez 5 cm env. d’une extrémité du câble, dévissez la cosse (de
clôture) rouge et introduisez le câble dans le bloc de fixation.
Revissez la cosse et vérifiez que le câble est bien fixé.
Faites passer le câble de mise à la terre dans le trou de passage et
la gaine de protection jusqu’au point de raccordement sur la clôture.
Coupez le câble (+ 10cm pour la fixation) et retirez l’isolation.
Fixez l’autre extrémité du câble à la clôture avec la vis de raccord 12.
A
B

4. Réglage de l’installation solaire
Votre installation solaire est conçue de sorte à produire
suffisamment d’énergie pour que l’électrificateur fonctionne toute
l’année durant. Les meilleurs composants solaires ont été utilisés
pour garantir une efficacité optimale.
La technologie MPPT 5surveille en permanence la tension
et la puissance électrique de sortie de votre panneau solaire
photovoltaïque PV 3et garantit que la puissance totale générée
par les des panneaux solaires 4soit stockée dans le bloc de
batterie. Cet avantage peut facilement être constaté lors du
passage de nuages faisant varier l’intensité lumineuse.
L’application VictronConnect vous permet de consulter en temps
réel par connexion Bluetooth les données d’état et de configurer le
régulateur solaire.
4.1 Téléchargement
VictronConnect est disponible pour les utilisateurs d’ordinateurs
Windows et de téléphones MacOS X, iOS et Android, ainsi que de
tablettes. Vous pouvez télécharger l’application adaptée à votre
appareil dans App Store ou Google Play.
Illustration 4.1 : Options de téléchargement de l’application
VictronConnect
4.2 Connexion
4.2.1 Avant l’établissement de la connexion
Afin d’établir une connexion entre les deux appareils (téléphone
portable et contrôleur solaire), il est nécessaire de mettre à jour le
micrologiciel au préalable. Cela se produit automatiquement après
la connexion à l’application.
4.2.2 Bluetooth Smart – appairage et connexion.
• Activez Bluetooth sur votre appareil.
• Ouvrez l’application VictronConnect et connectez-vous avec
Bluetooth.
• Sur votre téléphone ou tablette : Cliquez sur le bouton Mise à
jour pour lancer un scan.
• Sur votre ordinateur de bureau ou votre laptop : Cliquez à
gauche sur le bouton Scanner ou Mise à jour.
• Lors de votre première connexion avec votre téléphone ou
tablette, il vous est demandé de procéder à une connexion
avec l’appareil. Le code PIN standard est 000000.
• La connexion est alors établie
Illustration 4.2 : Écran Demande de connexion Bluetooth
4.3 Application récapitulatif
Fichier Live
Réception de données en temps réel de votre chargeur solaire.
Illustration 4.3 : Écran de smartphone (Android)
Consultation de l’historique de données
Pour un diagnostic simple de votre système. Les chargeurs
BlueSolar MPPT et l’application VictronConnect vous permettent
de consulter un récapitulatif des données des 30 derniers jours.

5.Accessories et outils
5.1 Accessories
Réf. Description MBS2800i MBS1800i MBS800i
303376 Écran de commande
pour les iSéries √ √ –
507002 Télécommande pour
les Series non inclus non inclus non inclus
510002 Moniteur de clôture
pour les iSéries non inclus non inclus –
579009 Contrôleur d’alarme
pour les iSéries non inclus non inclus non inclus
005215 Sirène pour les iSéries non inclus* non inclus* non inclus*
005208 Gyrophare pour les
iSéries non inclus* non inclus* non inclus*
075881 Plaquette d’avertissement
en plastique non inclus non inclus non inclus
082216 Plaquette d’avertissement en
aluminium non inclus non inclus non inclus
* Seulement combiné avec 579009
5.2 Outils Gallagher
Réf. Description
704668 Vrille ø10 cm non inclus
017614 Masse non inclus
6. FAQ
Comment puis-je vérifier la charge de la batterie ?
L’application VictronConnect vous permet de contrôler
directement la tension à partir de votre mobile. Les diodes sur
le régulateur de charge permettent de voir les différents états
de tension. Si la diode bleue clignote pendant 3 secondes, par
exemple, cela signale une tension insuffisante pour recharger la
batterie. La signification des autres signaux est expliquée dans le
mode d’emploi joint pour le régulateur solaire Vicron.
Dois-je recharger moi-même les batteries ?
La charge sur secteur des batteries n’est normalement pas
nécessaire ! Les panneaux solaires et les batteries sont conçus
pour pouvoir fournir une charge suffisante même en cas de longues
périodes sans ensoleillement. Le régulateur solaire détecte si
les batteries doivent ou non être rechargées et s’adapte selon la
charge.
Le ciel est particulièrement nuageux. Dois-je désactiver
l’électrificateur ?
Non. Il n’est pas nécessaire de désactiver l’électrificateur. Il peut
continuer de fonctionner en permanence.
Le panneau solaire a-t-il besoin d’un entretien particulier ?
Le panneau solaire doit être régulièrement dépoussiéré et nettoyé.
Pour ce faire, utilisez uniquement de l’eau courante et un chiffon
doux.
Comment poser la station solaire ?
La station solaire ne doit pas être placée dans une zone ombragée
ou sous un arbre. Le panneau solaire doit être orienté directement
vers le soleil (plein sud).
Le régulateur solaire et l’électrificateur fonctionnent, mais ma
clôture n’est pas électrifiée.
Différentes causes sont possibles :
• La station solaire est désactivée et doit être réactivée avec
la clé.
• La mise à la terre est insuffisante ou le sol est trop sec.
Mouillez le sol autour de la mise à la terre et relancez une
mesure. Vous pouvez éventuellement poser des piquets
supplémentaires de 2 m de mise à la terre.
Le régulateur solaire fonctionne, mais pas l’électrificateur.
• Le fusible à lame (30A) est défectueux et doit être remplacé.
• La batterie est déchargée. Vérifiez la charge avec l’application
VictronConnect. En cas de faible charge, la batterie doit être
retirée et rechargée avec un chargeur ordinaire de 12 V pour
batterie de voiture.
7. Conseils pour stocker/hiverner
lastation solaire
Idéalement, la station solaire devrait rester sur la clôture toute
l’année. Si la station solaire doit être stockée, il faut veiller à ce
que les batteries ne soient pas complètement déchargées. En cas
de décharge profonde, la tension chute à tel point que la batterie
ne peut plus être reconnue par le chargeur et ne peut donc plus
être chargée. Nous recommandons de stocker la station solaire
dans un endroit à la lumière du jour. De cette manière, les batteries
sont maintenues sous tension et chargées par le module solaire.
Vérifiez régulièrement les batteries afin de pouvoir les recharger si
nécessaire.

HANDLEIDING
iSERIES SOLAR BOXEN
083053: MBS2800i, 083060: MBS1800i en 083077: MBS800
1.Toepassing
De Solarboxen (MBS1800i en MBS2800i) zijn uitermate geschikt voor gebruik het hele jaar rond in Europa, zowel Noord- als Zuid
Europa. Ze geven de mogelijkheid om het hele jaar uw afrastering, ook voor grote oppervlakten, onder stroom te houden zonder een 230V
schrikdraadapparaat te gebruiken. Onder normale weersomstandigheden is een Solarbox een onderhoudsvrije, jaar ronde, elektrische
afrastering oplossing.
Figuur 1.1: Fotovoltaïsch vermogen, bron: Solargis
Onder bepaalde condities
winterstop
Functioneert hele jaar rond

MBS2800i MBS1800i MBS800
Wat is inbegrepen
083053 083060 083077
Beschrijving incl. incl. incl.
Apparaat MBS2800i -
230V/12V/21J √ - -
Apparaat MBS1800i -
230V/12V/14J -√-
Apparaat MBS800 - 230V/12V/
Solar/7,5J - - √
i Series Apparaat Regelaar √ √ -
Victron BlueSolar MPPT100/30
Solar laadregelaar √√√
Zonnepaneel 340 Watt *√ *√ *√
Victron Smart Battery Protect BP-65 √√√
AGM Batterij Panasonic 120Ah
LC-P12120P 4x 2x 2x
Bentoniet Super Aardingsmix (6,5kg) 3x 2x 1x
Aardingspaal 1m 7x 5x 3x
Aardingscontactdoos 3x 2x 2x
Aardingsklem 4x 3x 2x
Kabel naar buiten 2,5mm 40m 30m 10m
Gewrichtsklem hoek met zeskant-
moer 10x 10x 10x
Alu schild Zonnestation 3x 3x 3x
Handmatig zonne-energiestation √√√
Metalen doos
1100x1200x1100mm √√√
Plastic Pallet 1200x1200mm √√√
Afmetingen Zonnestation (LxBxH) 1200x1200x
1500 1200x1200x 1500 1200x1200x 1500
Totaal gewicht ca. Zonnestation (kg) 245 168 156
3. Installatie instructies
Installatie plek: Wanneer u de plek selecteert waar u het station
wilt installeren, is het zeer belangrijk dat u een plek selecteert
volledig vrij van schaduw. Gedeeltelijke schaduw kan er namelijk al
voor zorgen dat er een groot verlies optreedt en uw apparaat niet
meer efficiënt werkt! Het zonnepaneel moet in zuidelijke richting
geplaatst worden om maximale efficiëntie te garanderen.
Isolatie t.o.v. de grond. De complete Solarbox staat onder
spanning. Dat houdt in dat de hele box geïsoleerd moet worden
t.o.v. de grond; dit wordt gedaan door middel van een plastic pallet
waarop het hele station rust. In geval van hoge vegetatie of bij kans
van overstroming, raden we aan het complete station te verhogen
op 4 houten palen boven het potentiele gevaar.
Het is belangrijk dat de pallet verankerd wordt. Een stuk PVC word
meegeleverd om er voor te zorgen dat er geen schaduw word
gecreëerd door grasgroei en dient als weerstand voor het station
zelf. Het stuk PVC wordt bevestigd aan de onderkant van het
station en komt over het gras te rusten. Het stuk dient bevestigd te
worden aan de pallet zodat er ook geen gras over het zonnepaneel
kan groeien aan de onderkant (zie afb. 3.1.).
Afb. 3.1: PVC stuk bedekt de vegetatie aan de onderkant van het
station zodat er geen gras tegen het paneel kan groeien.
3.0 Inbedrijfstelling van de Solarstation
Voor de eerste keer inbedrijfstelling moet eerst de Solar controller
worden aangesloten.
Verwijder de gele isolatie 1aan het uiteinde van de kabel, steek
het uiteinde van de kabel in de vrije connector 2en schroef de
kabel vast.
Activeer de accu beschermer. Steek de stekker 3in de
stekkerverbinding 4.
2.Versies MBS1800i, MBS2800i en MBS800
Wat is inbegrepen:
1
1
1
1
3
4
5
6
7
8
9
10
11
12
2
2
3
4
6
5
1
2
34
1
2
34

3.1 Benodigd gereedschap
De onderstaande gereedschappen en materiaal zijn nodig om de
Solarbox te installeren:
• 1 Schep / spade
• 1 Grondboor ø 10cm aanbevolen
Het wordt aangeraden om de boor te bedienen met 2
personen.
• 1 Moker
• 1 Kniptang / zijkniptang
• 1 Moersleutel 13 mm
• 1 Moersleutel 17 mm
3.2 Installatie stappen
Installeren van het aarde systeem.
Alleen optimaal geaarde schrikdraadapparaten brengen voldoende
spanning op de afrastering. De afstand van de aarding ten opzichte
van hoogspanningskabels, telefoonkabels, waterleidingen en
gebouwen moet minimaal 10 meter zijn.
Volg de instructies stap voor stap.
3.2.1 Graven
Graaf een greppel van 20-40 cm diep en met de onderstaande
lengtes:
• Model MBS2800i ongeveer 25m
• Model MBS1800i ongeveer 15m
• Model MBS800 ongeveer 10
3.2.2 Referentie - Aarde (A)
Neem de ongeveer 1 meter lange gegalvaniseerde aardpen 8en
hamer deze ongeveer 90 cm de grond in; dit doe je in de greppel
die net gegraven is. Deze aardpen gebruik je als referentiepunt;
hierop kun je de referentie aarde aansluiten.
3.2.3 Aarding (B)
Graaf een gat ten minste 5 meter verwijderd van de referentie
aardpen. Dit gat moet ongeveer 1 meter diep zijn en 10 centimeter
in de omtrek. Giet de Bentonite aardingsmix 7in het gat.
Verbind 2 aardpennen van 1 meter 8aan elkaar met de aardsok 9
tot één lange aardpen.
Deze lange aardpen plaatst u centraal in het net gegraven gat en
u slaat de pen ongeveer 1,9 meter in de grond. Herhaal dit proces
elke 10 meter tot alle aardpennen in de grond zijn geïnstalleerd.
(Zie afb. 3.2)
Afb. 3.2: Aarding schema voor type MBS2800i.
3.2.4 Bevestig de grondkabel
1. Verwijder ongeveer 5 cm van de isolatielaag die op de
grondkabel 11 zit. Deze naakte draad bevestig je aan de
aardklem 10 bovenop de aardpen het verst verwijderd van het
schrikdraadapparaat.
2. Trek de grondkabel verder naar de volgende aardpen
(ongeveer 10 meter verder op) en knip de kabel af. Verwijder
de isolatielaag weer van de kabel en bevestig de naakte draad
weer aan de aardklem.
3. Herhaal dit proces tot alle aardpennen onderling zijn
verbonden.
3.2.5 Bevestig de aardpennen aan het schrikdraadapparaat
1. Bevestig de aarding aan de groene knop op het
schrikdraadapparaat. Dit doet u door ongeveer 5 cm van
de isolatie weg te strippen van de kabel. Maak de schroef
van de groene knop los en steek de naakte draad door
de klemhouder. Schroef dan de groene knop weer vast.
Controleer of de knop goed vast zit.
2. Begeleid de grond kabel via de gegraven greppel naar de
dichtstbijzijnde aardpen en knip de kabel af.
3. Verwijder de isolatielaag weer en klem de draad aan de
aardklem op de aardpen.
3.2.6 Aansluiten referentie aarde (A)
Sluit de zwarte aarde referentieknop op het apparaat aan op de
1.00 meter referentie aardpen met grondkabel. Verwijder weer
ongeveer 5 cm isolatie van de kabel, schroef de zwarte knop los, en
leid de kabel door de klemhouder. Schroef dan de knop weer vast
en controleer of de knop stevig vast zit.
Trek de grondkabel door een beschermingsbuis naar de referentie
aardpen. Knip de kabel af en bevestig deze aan de aardpen met
behulp van een aardklem.
3.2.7 Is er genoeg aarding?
De bijgeleverde aardpennen zouden genoeg moeten zijn voor
normale grond condities. Mocht er echter niet genoeg aarding
aanwezig zijn (waarde aarde in display > 0,6 kV) dan moet het
aardingsysteem uitgebreid worden met de Super Aarding Set(s)
7en op dezelfde manier geïnstalleerd worden als de andere
aardpennen.
3.2.8 Aansluiten van de afrastering
Verwijder ongeveer 5 cm isolatie van de grondkabel, schroef de
rode knop los, en leid de naakte draad door de klemhouder. Schroef
dan de rode knop weer vast. Controleer of de kabel goed vast zit.
Trek de grondkabel door de behuizingsopening en de
beschermingsbuis naar het punt van de afrastering waar het
apparaat bevestigd wordt. Knip de kabel af (+10 cm) en strip de
kabel. Deze kant van de kabel bevestigt u aan de afrastering met
de draadklem 12.
A
B

4. Zonnepaneel beheer
Het zonnepaneel is ontworpen om het hele jaar genoeg energie te
genereren om het schrikdraadapparaat van stroom te voorzien.
MPPT technologie 5zorgt ervoor dat het voltage en
stroomafgifte van het zonnepaneel 3constant in de gaten worden
gehouden en dat alle beschikbare energie van het zonnepaneel 4
verzonden naar en opgeslagen wordt in de batterijen (bijgeleverd).
Dit is belangrijk i.v.m. wisselende weersomstandigheden waarbij
regen en bewolking de stroomafgifte tussen paneel en batterijen
kan beïnvloeden.
De VitronConnect app geeft u toegang tot live informatie via
Bluetooth en stelt u in staat om instellingen van het station aan te
passen naar uw persoonlijke voorkeur.
4.1 Download
VictronConnect is beschikbaar op Windows, MacOS X, iOS en
Android telefoons en tablets. Ga naar de App Store of Google Play
om de app te downloaden.
Afb. 4.1: VictronConnect App download opties
4.2 Stappen verbinden app
4.2.1 Voor het tot stand brengen van de verbinding.
Om een verbinding tot stand te brengen tussen de twee apparaten
(mobiele telefoon en Solarcontroller), moet eerst de firmware
worden bijgewerkt. Dit gebeurt automatisch na het verbinden met
de App.
4.2.2 Bluetooth Smart Pairing en verbinden.
• Schakel Bluetooth in op uw apparaat.
• Open de VictronConnect app op uw apparaat en verbind via
Bluetooth.
• Op telefoon of tablet: klik op de ‘Vernieuwen’ knop om te
beginnen met zoeken.
• Op computer of laptop: druk op de ‘Zoek’ of ‘Vernieuwen’ knop
aan de linkerkant.
• Wanneer u voor het eerst een connectie maakt, wordt er
gevraagd of u een connectie wilt maken. De standaard PIN
code is 000000
• Uw apparaat zou nu verbonden moeten zijn.
Figure 4.2: Bluetooth verbind verzoek
4.3 App Overzicht
Live gegevens
Vraag live gegevens op van uw zonnepaneel.
Afb 4.3: Print Screen van (Android) Smartphone
Overzicht historische gegevens
Versimpel de informatie die uw station u geeft in een helder
en duidelijk overzicht. De Blue Solar MPPT laders en de
VictronConnect app stellen u in staat alle benodigde informatie te
zien in één oogopslag.
5.Accessoires & Gereedschap
5.1 Accessoires
Art.nr. Beschrijving MBS2800i MBS1800i MBS800i
303376 i Series Externe
display √ √ –
507002 i Series
Afstandsbediening niet inbegrepen niet inbegrepen niet inbegrepen
510002 i Series Afrasterings
Monitor niet inbegrepen niet inbegrepen –
579009 i Series Alarm systeem niet
inbegrepen niet inbegrepen niet inbegrepen
005215 Sirene niet
inbegrepen* niet inbegrepen* niet inbegrepen*
005208 Flitslamp niet
inbegrepen* niet inbegrepen* niet inbegrepen*
075881 EU Waarschuwings-
bordje (universeel) niet inbegrepen niet inbegrepen niet inbegrepen
082216 EU Waarschuwings-
bordje - aluminium niet inbegrepen niet inbegrepen niet inbegrepen
* Alleen in combinatie met 579009

5.2 Gereedschap
Art.nr. Beschrijving
704668 Grondboor 10cm ø niet
inbegrepen
017614 Paalhamer niet
inbegrepen
Het boren van gaten wordt een stuk makkelijker met de 1,25 meter
lange boor. De exacte diepte staat aangegeven op de boor.
6. FAQs
Hoe weet ik of de accu’s nog naar behoren werken?
Met de VictronConnect app kunt u dit direct controleren op uw
telefoon. Bij de blauwe Zonne energie regulator kan het individuele
voltage ook bekeken worden aan de hand van LED’s. Als het blauwe
LED-lampje ongeveer 3 seconden knippert, dan is er niet genoeg
stroom beschikbaar om de accu’s op te laden. Verdere instructies
kunt u ook nog vinden in de bijgeleverde instructies van de Victron
zonnepaneel regulator.
Moeten de accu’s ook handmatig opgeladen worden?
Over het algemeen hoeven de accu’s niet handmatig bijgeladen te
worden! Het zonnepaneel en de accu’s zijn zo ontwikkeld dat zelfs
gedurende langere periodes met slecht weer, de accu’s vol genoeg
blijven om de afrastering onder stroom te laten staan. De regulator
controleert of de accu’s opgeladen moeten worden of niet en past
zich aan aan de omstandigheden.
Het is heel erg bewolkt. Moet ik het schrikdraadapparaat
uitschakelen?
Nee! U hoeft het apparaat niet uit te schakelen. Het apparaat
blijft ook tijdens minder optimale weersomstandigheden gewoon
functioneren.
Heeft het zonnepaneel extra onderhoud nodig?
Het zonnepaneel moet regelmatig schoongemaakt worden zodat
het paneel vrij van stof en vuil blijft. Gebruik hiervoor enkel water en
een zachte doek.
Waar moet ik de Solarbox neerzetten, specifiek het
zonnepaneel?
De Solarbox moet niet in de schaduw of onder een boom geplaatst
worden. Het zonnepaneel moet richting de zon geplaatst worden
zodat er maximale zon gevangen kan worden (voor gebruikers in
Europa houdt dit in dat het paneel in zuidelijke richting geplaatst
dient te worden).
Zonnepaneel controller en het schrikdraadapparaat werken,
maar toch heb ik geen stroom op de afrastering.
Dit kan verschillende oorzaken hebben:
• De Solarbox staat uitgeschakeld en moet eerst ingeschakeld
worden door middel van de sleutel die bij de box zit.
• Er is onvoldoende aarding of de grond is te droog. Zorg ervoor
dat de grond goed vochtig is en meet dan weer. Mocht het dan
nog steeds te laag zijn, dan kan het zijn dat er een aardpen
bijgezet moet worden.
Zonnepaneel controller werkt, maar de elektrische afrastering
toont niks.
• De zekering (30A) is kapot en moet vervangen worden.
• De accu is leeg. Controleer het voltage in de VictronConnect
app. Als er geen voltage aanwezig is, dan moet de accu
verwijderd worden en handmatig opgeladen worden met een
12V oplader. Om deze reden adviseren wij de aanschaf van
een conventionele acculader (auto accu) of onze oplader art.
nr. 056707.
7 Tips voor het opslaan/overwinteren van
de Solarbox
Idealiter blijft de Solarbox het hele jaar op het raster staan. Als de
Solarbox moet worden opgeslagen, moet ervoor worden gezorgd
dat de accu’s niet volledig worden ontladen. Bij diepe ontlading
daalt de spanning zodanig dat de accu niet meer herkend wordt
door de acculader en dus niet kan worden opgeladen. Wij raden
aan om de Solarbox op een plaats met direct daglicht te plaatsen.
Op deze manier worden de accu’s onder spanning gehouden en
opgeladen door het zonnepaneel. Controleer de accu’s regelmatig,
zodat u ze indien nodig kunt opladen.
