Gami J36-TOSCANE 332 User manual

COLLE GLUE
35 mm
35 mm
20 mm
15 mm
25 mm
38 mm
10,5 mm
20 mm
MODIFICATIONS
PAR DATE
Indice
Pour les meubles à décret : chaque changement d'indice implique une validation du Service Qualité
ARAVON
14-01-13
Ajout équipement patins Ref: 53286 (Demande du service qualité)
000
001
5
14 3
13
12
8
30
16
15
4
7
6
12
10
9
11
2
2
10
11
12
12
1
1
3
4
9
8
9
5
3
1
42
2 x
Réf. 59192
17,5 mm
75 mm
30
X3
4
2
J36-TOSCANE
BANC TV
REF. 332
1 H
1 X Réf. 11090
34 x
Réf. 533
34 x
Réf. 533
2 x
Réf. 42686
11 x
Réf. 44702
12 x
Réf. 44702
2 x
Réf. 54865
6 x
Réf. 2875
17 x
Réf. 5397
4 x
Réf. 1396
4 x
Réf. 12297
2 x
Réf. 54940
8 x
Réf. 3003
8 x
Réf. 17853
12 x
Réf. 28618
6 x
Réf. 24560
7 x
Réf. 13758
4 x
Réf. 28241
2 x
Réf. 28620
5 x
Réf. 53286
5 x
Réf. 53286
001 27-11-12
GUI_J36-332
1/6
NOTICE DE MONTAGE: Il est très important que vous suiviez phase par phase les instructions de montage !
ASSEMBLY INSTRUCTIONS: It is very important that you follow step by step assembly instructions !
LAS INSTRUCCIONES: Es muy importante que sigan paso a paso las instrucciones !
MONTAGEPLAN: Het is zeer belangrijk de volgnummers van de handleiding te volgen !
MONTAGEANLEITUNG: Es ist sehr wichtig, dass Sie die Montageanleitung der Reihe nach verfolgen !
ISTRUZIONI DI MONTAGGIO: E ‘molto importante seguire attentamente e passo per passo le istruzioni di montaggio!
ИНСТРУКЦИИ ПО СБОРКЕ: Очень важно шаг за шагом точно следовать инструкции по сборке :
MONTAJ KÝLAVUZU: Montaj kýlavuzunu sýrasý ile takip etmeniz cok önemlidir.
1
2
3

20 mm
1
2
3
COLLE GLUE
Réf: 1396
Réf: 5397
15 mm
25 mm
X 4
réf: 5397
X 2
réf: 54940
15 mm
7
5
8
6
56
10
12
8 x
Réf. 17853
6 x
Réf. 2875
2 x
Réf. 54865
1 X Réf. 11090
X 2
12 x
Réf. 5397
4 x
Réf. 1396
4 x
Réf. 12297
X 2
X 2
8 x
Réf. 3003
GUI_J36-332
2/6
4
7
5
8
6
109

38 mm
8
30
8
7
1
2
12
10
12
13
2
1
9
2
1
2
1
2
1
4
3
2
1
1
2
3
4
6 x
Réf. 24560
1 x
Réf. 44702
1 x
Réf. 28618
1 x
Réf. 28618
2 x
Réf. 28618
2 x
Réf. 28618
4 x
Réf. 28618
GUI_J36-332
3/6
11
13
15
12
14
16 17

20 mm
14
11
2
1
5
6
BAS
BAS
15 mm
10,5 mm
4 x
Réf. 42686
7 x
Réf. 13758
1 x
Réf. 5397
NOTICE INSTRUCTIONS
2 x
Réf. 59192
2 x
Réf. 28618
4 x
Réf. 28241
2 x
Réf. 28620
GUI_J36-332
4/6
18 19
20 21
22 23

332-110 DESSOUS US
332-130 SEPARATION BASSE US
332-150 SEPARATION HAUTE US
2x 332-170 COTE TIROIR US
332-030 COTE DROIT US
332-220 FACE TIROIR GAUCHE US/TS
332-240 FACE TIROIR DROITE US/TS
332-010 COTE GAUCHE US
332-020 MONTANT AVANT GCHE US
332-040 MONTANT AVT DROIT US
3x 250-250 PATIN US
332-120 TABLETTE US
8
12
12
10
11
15
16
3
1
9
2
4
332-195 DERRIERE BAS AG
332-200 DERRIERE HAUT US
2 x Réf. 59187-plat
Tir.Text H100BNC8-350+ 621+350
332-090 BANDEAU BAS US
332-060 BANDEAU HAUT US
332-050 DESSUS US
2 x Réf. 957500025
FOND TIROIR GR 607X349 AG
13
7
6
5
14

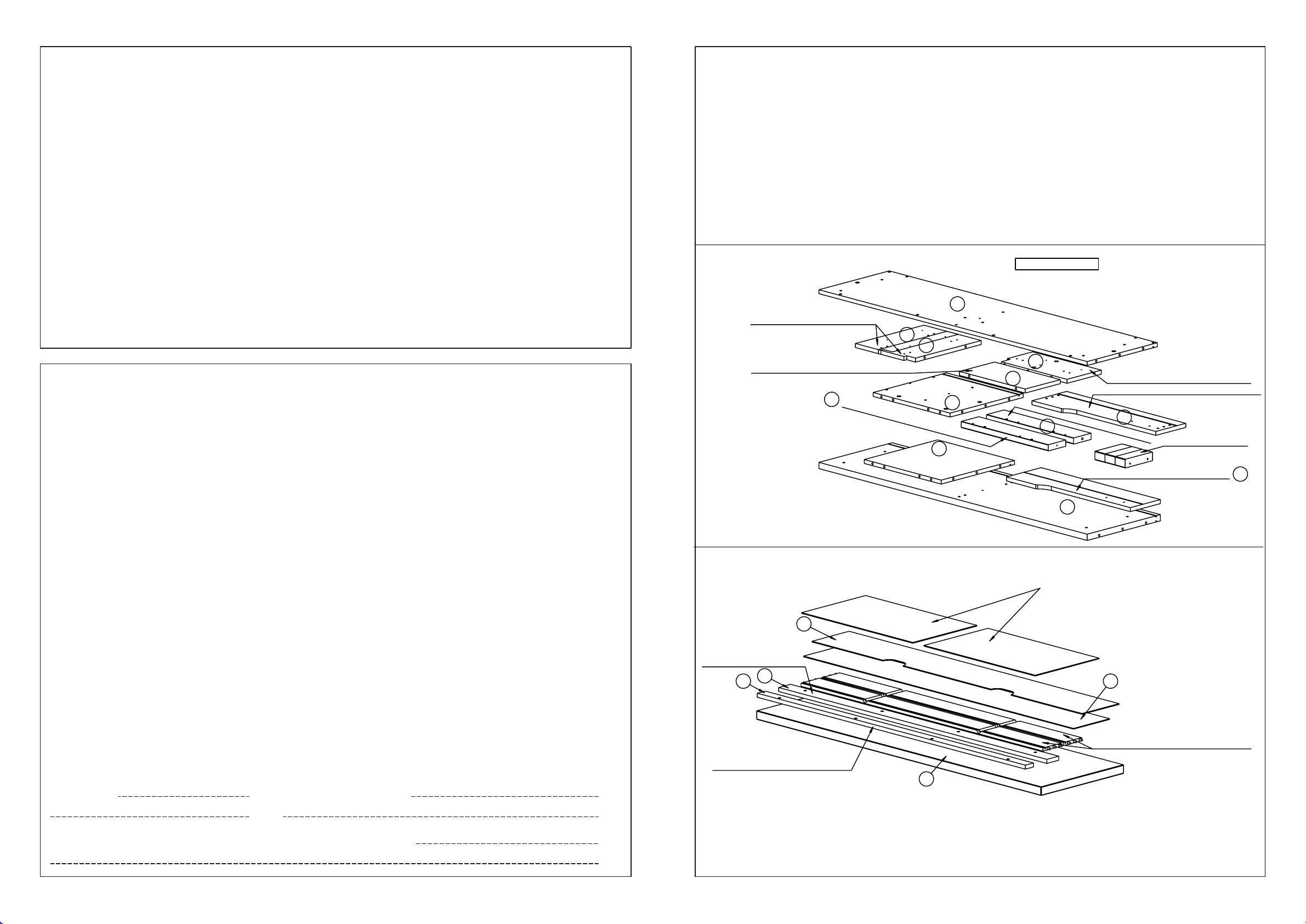

COLIS 1
(REF.J36.332)
950-Quincaillerie
COLIS 2
(REF.J36.333)
NATURE DU DEFAUT EVENTUEL / NATURE OF THE DEFECT IF ANY :
ADRESSE / ADDRESS: NOM / NAME:
5/6
GUI_J36-332
NUMERO DE CONTROLE / CONTROL NUMBER :
(MERCI DE COCHER, SUR CETTE FICHE, LE NUMERO DE PIECE ET LA REFERENCE COLIS FAISANT OBJET DE LA RECLAMATION)
(PLEASE CROSS ON THIS FITTING INSTRUCTION THE PIECE NUMBER AND THE PACK REFERENCE CORRESPONDING TO THE PIECE DAMAGED)
MANUTENZIONE :
MELAMINATO, LACCHE E VERNICI SI PULISCONO ESCLUSIVAMENTE E SOLO CON ACQUA E SAPONE.
ONDERHOUD :
VOOR LAK EN VERNIS ALLEEN MAAR EEN LICHT SOP GEBRUIKEN.
PFLEGEVORSCHRIFTEN :
MELAMINBESCHICHTUNGEN, LACKE UND FIRNISSE SIND NUR MITTELS SEIFENWASSER ZU REINIGEN.
CONSEJOS PARA EL CUIDADO :
MELAMINA, LACADOS Y BARNIZADOS SE LIMPIAN EXCLUSIVAMENTE CON AGUA ENJABONADA.
HINTS ON CARE :
MELAMINE, ENAMELS AND VARNISHES ARE EXCLUSIVELY CLEANED WITH SUDSY WATER.
CONSEILS D'ENTRETIEN :
MELAMINES, LAQUES ET VERNIS SE NETTOIENT EXCLUSIVEMENT A L'AIDE D'EAU SAVONNEUSE.
BAKÝM IÇIN IPUCU :
MELAMINE,BASKÝ VE CILALÝ YÜZEYLERI TEMIZLER IKEN SADECE ARÝ SU KULLANÝNÝZ.
GARANZIA :
SE TROVATE QUALCHE DISCREPANZA, SI PREGA DI SPECIFICARE LA NATURA DEL DIFETTO SU QUESTO MODULO
E CONSEGNARLO AL NEGOZIO DOVE AVETE ACQUISTATO I MOBILI. QUESTO DOCUMENTO CI SARÀ TRASMESSO
IMMEDIATAMENTE.
WAARBORG :
GELIEVE DE BIJHORENDE GARANTIEKAART MET EVENTUELE AARD EN OORZAAK VAN BESCHADIGINGEN NAAR UW
WINKELIER TERUG TE STUREN, DIE ZE ONS ZAL DOORSUREN.
GARANTIE :
SOLLTEN SIE EVENTUELL EINEN MANGEL FESTSTELLEN SO BITTEN WIR SIE, UNS DIESEN NACHSTEHEND ZU
BESCHREIBEN UND DIESES BLATT IHREM LIEFERANTIEN ZUZUSENDEN.
GARANTIA :
SI USTED OBSERVA ALGUNA EVENTUAL ANOMALIA, EXPLIQUE LA NATURALEZA DEL DEFECTO Y DEVUELVA LA FICHA
A LA TIENDA DONDE HA COMPRADO EL MUEBLE, QUE NOS LO HARA SEGUIR.
GARANTY :
IN THE UNLIKELY EVENT OF THERE BEING A MANUFACTURING OR MATERIAL DEFECT, PLEASE CONTACT THE
RETAILER FROM WHOM YOU PURCHASED OUR FURNITURE WITHOUT DELAY. STEPS WILL THEN BE TAKEN TO
EFFECT EARLY REMEDIAL ACTION.
GARANTIE :
SI VOUS CONSTATEZ UNE EVENTUELLE ANOMALIE, PRECISEZ LA NATURE DU DEFAUT SUR CETTE FICHE ET
RETOURNEZ-LA AU MAGASIN QUI VOUS A VENDU LE MEUBLE. CE DOCUMENT NOUS SERA IMMEDIATEMENT TRANSMIS.
GARANTI :
ÝSTENMEYEN MALZEME VE/VEYA ÜRETIM HATALARÝ ILE KARÞÝLAÞTÝÐÝNÝZDA LÜTFEN ÜRÜNÜ SATÝN
ALDÝÐÝNÝZ BAYII ILE TEMAS KURUNUZ.BU SIZE EN HÝZLÝ ÇÖZÜMÜ GETIRECEKTIR.
ORDRE DE DEBALLAGE DES COLIS
UNPACKING ORDER OF THE PARCELS
DESEMBALAR LOS BULTOS EN ESTE ORDEN
VOLGORDE VAN UITPAKKEN VAN DE KOLLIS
REIHENFOLGE BETREFFEND DAS AUSPACKEN DER KOLLIS
RISPETTARE L’ORDINE CRONOLOGICO PER L’APERTURA DEI PACCHI.
ПОРЯДОК РАСПАКОВКИ ДЕТАЛЕЙ
KOLILERIN AÇÝLMA TALIMATÝ
СОВЕТЫ ПО УХОДУ ЗА МЕБЕЛЬЮ:
ПОКРЫТИЯ ИЗ МЕЛАМИНА, ЭМАЛИ ИЛИ ЛАКА МОЖНО ЧИСТИТЬ ТОЛЬКО МЫЛЬНОЙ ВОДОЙ.
ГАРАНТИЯ :
Если вы вдруг обнаружили дефекты материала или производства, точно опишите дефект на этом дисте и обратитесь
в магазин, в котором вы купили мебель. этот документ будет немедленно нам передан и нами рассмотрен.

Largeur : 1,554 m
Profondeur : 0,450 m
Poids Maxi : 45 Kg
Largeur : 1,464 m
Hauteur : 0,148 m
Profondeur : 0,384 m
Poids Maxi : 50 Kg
( X )
Largeur : 0,596 m
Hauteur : 0,112 m
Profondeur : 0,337 m
Poids Maxi : 4,50 Kg
REF. J36332 BANC TV TOSCANE
( X )
GUI_J36-332
6/6
DIMENSIONS ET POIDS UTILES
( X ) Emplacements adaptés pour recevoir un téléviseur ou un magnétoscope
