INSTALLATION INSTRUCTIONS
GT1006E TALL CABINET, RESIN –WALL MOUNT
CARTON CONTENTS
PART 1 - CABINET ASSEMBLY
QUANTITY DESCRIPTION
CARTON #1
1 CABINET COMPONENTS
PART 2 - WALL MOUNTING
QUANTITY DESCRIPTION
CARTON #2
1 CABINET CRADLE - 4 PCS, P/N CABSLT
4 #6 NUTS
8 #6 BOLTS
2 WALL BRACKETS, P/N LGSLT
2 #8 FLAT HEAD SCREW
2 #8 SPEED NUT
2 #8 WING NUT
2 #10 FENDER WASHER (LARGE)
TOOLS REQUIRED - ELECTRIC DRIVER OR DRILL
PHILLIPS DRIVER BIT
1/8”DIA DRILL BIT
5/8" TO 1" SPADE DRILL
HAMMER OR RUBBER MALLET
SAFETY GLASSES
PG 1 QUESTIONS ???? CALL 1-866 664 2724 REV 1, 10/11
TALL CABINET, RESIN –WALL MOUNT ASSEMBLY INSTRUCTIONS
PART 1 - CABINET ASSEMBLY
REFERENCE PHOTOS ON PAGES 5 THRU 7
ITEM QTY DESCRIPTION
CARTON #1
A 2 BASE / TOP
B 6 SIDE / DOOR PANEL
C 3 SHELF
D 8 CAP
E 4 HINGE
F 1 HANDLE SET (L/R)
G 2 SCREW, 1 1/2" LG
H 2 SCREW, 7/8”LG
I 12 SHELF CLIP
J 1 BIN
K 1 LABEL
L 1 REAR CENTER SUPPORT
M 2 HINGE CENTER SUPPORT
N 2 CORNER CENTER SUPPORT
STEP #1: LAYOUT FROM THE CARTON AND CHECK THE PARTS RECEIVED.
STEP #2
A. ORIENTATE QTY 2, BASE/TOP (A) WITH THE SHORT POSTS FACING FORWARD AND THE CURVED EDGE
FACING FRONT. PRESS QTY 4, PANEL (B) INTO THE BASE POSTS. THE SMOOTH SURFACES OF THESE
PANELS FACE OUTWARD.
B. ASSEMBLE QTY 2, HINGE (E) ONTO TWO OF THE PANELS (B) AS SHOWN. PRESS QTY 4, CAPS (D) INTO THE
HOLES OF THE BASE (A) AS SHOWN.
C. ALINE QTY 1, THE REAR CENTER SUPPORT (N) AND QTY 2, CORNER CENTER SUPPORTS (N) AS SHOWN.
PRESS THE PARTS TOGETHER.
PG 2 QUESTIONS ???? CALL 1-866 664 2724 REV 1, 10/11
TALL CABINET, RESIN –WALL MOUNT ASSEMBLY INSTRUCTIONS
STEP #3
A. ALINE AND PRESS THE PREVIOUSLY ASSEMBLED (STEP 2C) CENTER SUPPORTS INTO THE BOTTOM PANELS
AS SHOWN. USE A RUBBER MALLET IF NEEDED. ALINE AND PRESS QTY 2, HINGE CENTER SUPPORT (N) INTO
THE BOTTOM DOOR PANELS ORIENTATE THE WORD “INSIDE”ON THE HINGE CENTER SUPPORT PIECES TO
THE INTERIOR OF THE CABINET.
B. CHECK ALL THE PARTS ARE PROPERLY ENGAGED AND TIGHT.
C. PRESS QTY 4, PANELS (B) INTO THE TOP POSTS OF THE CENTER SUPPORTS. PRESS QTY 2, PANELS (B)
INTO THE TOP POSTS OF THE QTY 2, HINGE SUPPORTS AS SHOWN.
D. PRESS QTY 2, HINGE CENTER SUPPORTS (N) INTO THE TOPS OF THE QTY 2, DOOR PANELS ASSEMBLED IN
STEP ABOVE.
E. ALINE AND PRESS QTY 1, BASE / TOP (A) INTO THE TOP PANELS AND FINALLY PRESS QTY 4, CAPS (D) INTO
THE TOP.
PG 3 QUESTIONS ???? CALL 1-866 664 2724 REV 1, 10/11
TALL CABINET, RESIN –WALL MOUNT ASSEMBLY INSTRUCTIONS

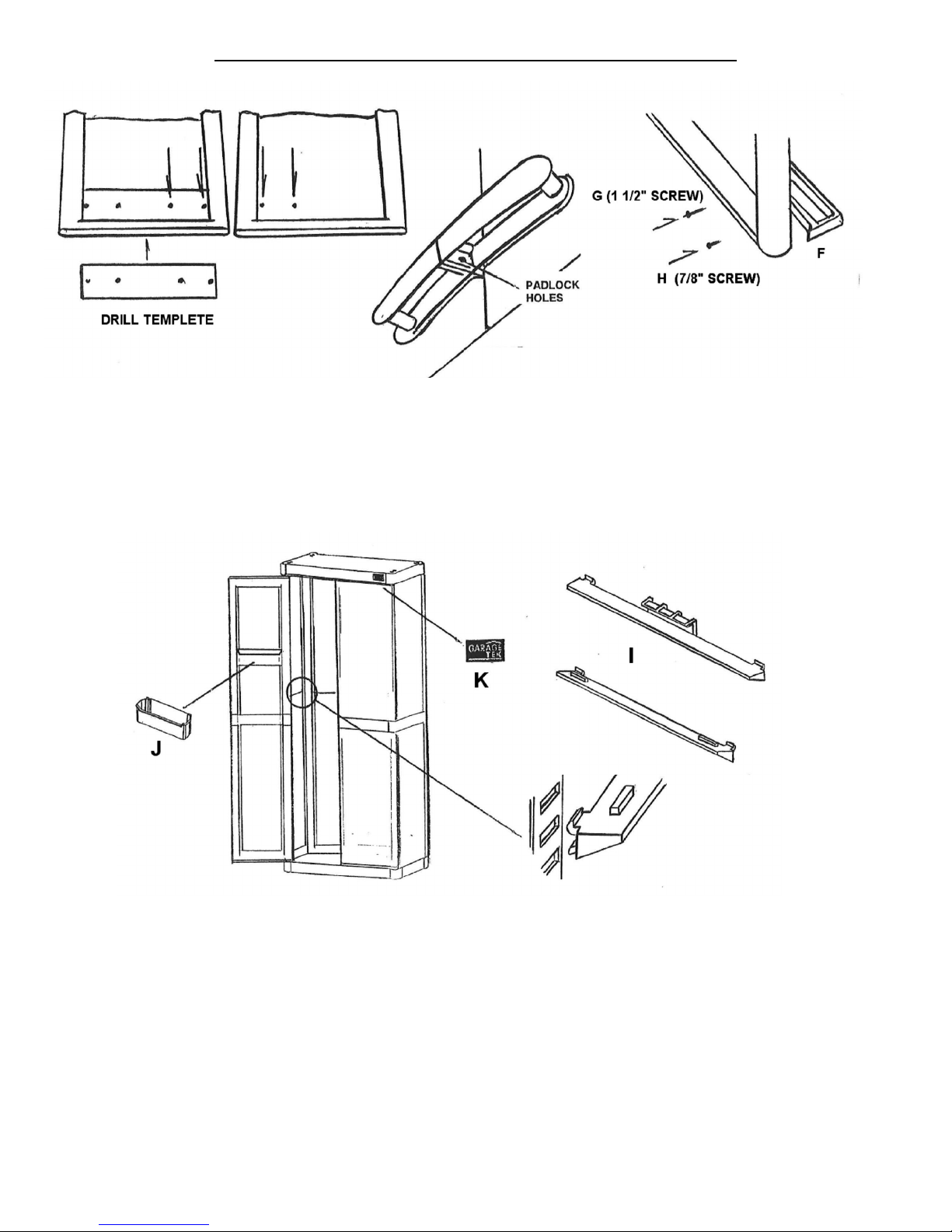

STEP #4
A. CUTOUT TEMPLATE ON PAGE 6 OF THESE INSTRUCTIONS, PLACE AS SHOWN ABOVE AND MARK THE HOLE
LOCATIONS. THE HOLE ON THE INSIDE ALREADY MATCHES A PRE-EXISTING BOSS. DRILL THROUGH THE
PANELS WITH A 1/8”DIA DRILL BIT.
B. LOCATE THE HANDLES AS SHOWN WITH THE PADLOCK HOLES IN-LINE AND SCREW THE HANDLES IN
PLACE.
STEP #5:
A. SNAP THE DOOR BIN (J), QTY 1, INTO THE TRACK LOCATION ON THE INSIDE OF THE DOORS WHERE
DESIRED. NOTE: IT CAN NOT BE PLACED IN FRONT OF A SHELF.
B. SNAP THE SHELF CLIPS (I), QTY 12, INTO THE VERTICAL TRACKS AROUND THE INSIDE OF THE CABINET
BODY ON THE PANELS. THERE ARE QTY 4, CLIPS PER SHELF AND THE QTY 2, CLIPS WITH THE ARCHED HOOD
ARE TO BE LOCATED IN THE BACK OF THE CABINET AND THE QTY 2, FLAT TOPPED CLIPS ARE ON THE SIDES.
C. PLACE THE SHELVES (C), QTY 3, ON THE SHELF CLIPS. THE FRONT SHELF LIP CAN BE LOCATED UP OR
DOWN. IF YOU DO NOT WANT ITEMS POSSIBLY ROLLING OFF THE SHELF, PLACE UP. APPLY THE GT LOGO (K),
QTY 1, ON THE LOCATION SHOWN.
PG 4 QUESTIONS ???? CALL 1-866 664 2724 REV 1, 10/11
TALL CABINET, RESIN –WALL MOUNT ASSEMBLY INSTRUCTIONS
STEP #6 CABINET ASSEMBLY IS COMPLETE. CONTINUE TO PART 2 FOR WALL MOUNTING.
DOOR CLOSING ADJUSTMENT –WHEN THE CABINET IS INSTALLED, THE EASE OR DIFFICULTY OF CLOSING
THE DOORS CAN BE ADJUSTED BY TRIMMING THE HEIGHT OF THE BUTTONS SHOWN IN THE ABOVE IMAGE.
BUTTONS ARE ON THE TOP AND BOTTOM OF EACH DOOR.
BELOW ARE PHOTOS OF SEVERAL OF THE ABOVE STEPS FOR REFERENCE.
STEP #3D - HINGE CENTER SUPPORT STEP #3 –REAR & CORNER SUPPORTS
STEP #6 –SHELF CLIPS / SHELVES (2 SHELVES
ARE SHOWN, 3 SHELVES ARE SUPPLIED)
PG 5 QUESTIONS ???? CALL 1-866 664 2724 REV 1, 10/11
TALL CABINET, RESIN –WALL MOUNT ASSEMBLY INSTRUCTION
HANDLE DRILL TEMPLATE
1. CHECK PRINTOUT DIMENSIONS OF TEMPLATE ARE
CORRECT
2. CUTOUT, MARK AND DRILL
3. SCREW ONTO PANELS
TALL CABINET, RESIN –WALL MOUNT ASSEMBLY INSTRUCTIONS
PART 2 - WALL MOUNTING OF CABINET
QUANTITY DESCRIPTION
CARTON #2
1 CABINET CRADLE - 4 PCS, P/N CABSLT 2 WALL BRACKETS, P/N LGSLT
4 #6 NUTS 2 #8 FLAT HEAD SCREW
8 #6 BOLTS 2 #8 SPEED NUT
2 #8 WING NUT
2 #10 FENDER WASHER (LARGE)
STEP #7: LAYOUT THE PARTS FROM THE CARTON AND CHECK THE PARTS RECEIVED.
STEP #8: ASSEMBLE THE CABINET CRADLE AS SHOWN BELOW USING THE 8 SCREWS AND 4 NUTS.
STEP #9:
PG 7 QUESTIONS ???? CALL 1-866 664 2724 REV 1, 10/11
TALL CABINET, RESIN –WALL MOUNT ASSEMBLY INSTRUCTIONS
STEP #8 STEP #9
STEP $9: ASSEMBLE THE 2 WALL BRACKET ASSEMBLIES AS SHOWN USING THE 2 SCREWS AND 2 SPEED
NUTS.
THE PURPOSE OF THE SPEED NUTS IS TO HOLD THE SCREW WHILE THE
WING NUT IS TIGTHENED INSIDE THE CABINET IN STEP # 13 BELOW.
STEP #10: PLACE THE CRADLE IN A TEKPANEL OR TEKTRAK SLOT AT THE DESIRED HEIGHT. PLACE THE
CABINET IN THE CRADLE AND PUSH IT TO THE WALL. LIFT THE CABINET AND SLIDE IT DOWN PAST THE
CRADLE SCREWS TO NOT DAMAGE THE CABINET.
STEP #10 STEP #11
STEP #11: INSTALL THE WALL BRACKETS IN THE TEKPANEL OR TEKTRAK 1 FOOT DOWN FROM THE TOP OF
THE CABINET AND APPROX 6" IN FROM THE SIDES.
PG 8 QUESTIONS ???? CALL 1-866 664 2724 REV 1, 10/11
TALL CABINET, RESIN –WALL MOUNT ASSEMBLY INSTRUCTIONS
STEP # 13
STEP #12: PUSH THE CABINET AGAINST THE PROTUDING BOLTS AND FIRMLY TAP THE BACK OF THE CABINET
AT THE BOLT LOCATIONS. A "WHITE" STRESS MARK WILL APPEAR ON THE CABINET BACK INSIDE SURFACE.
STEP #13: USE A 5/8" TO 1" SPADE DRILL AND DRILL 2 HOLES WHERE THE STRESS MARK(S) APPEARS. PUSH
THE CABINET TO THE WALL SO THE BOLTS ARE INSIDE THE CABINET. INSTALL THE WASHER AND WING NUTS
AND TIGHTEN.
THE WALL BRACKETS DO NOT CARRY ANY LOAD. THEY ARE USED AS A SAFETY
MEASURE TO INSURE THE CABINET IS NOT ACCIDENTLY PULLED FORWARD.
DO NOT DRILL A HOLE SMALLER THAN 5/8" DISMETER. AS THE CABINET IS LOADED,
IT WILL "SETTLE" SLIGHTLY. IF A SMALLER HOLE IS USED, THE BACK WALL WILL PULL
ON THE BOLT AND THE SEPARATE AT THE CABINET SEAMS.
STEP #14 STEP #15
STEP #14: ON BOTH WALL BRACKETS, INSTALL THE WASHER AND WING NUTS AND TIGHTEN.
STEP #15: CHECK IF THE DOOR(S) NEED ANY FURTHER ADJUSTMENT AS SHOWN PREVIOUSLY IN STEP #6.
THE INSTALLATION IS COMPLETE.
PG 9 QUESTIONS ???? CALL 1-866 664 2724 REV 1, 10/11
