1. Identifikationsdaten
Hersteller Hoffmann Supply Chain GmbH
Poststraße 15
90471 Nürnberg
Deutschland
Marke GARANT
Produkt Schlitz-Vakuumplatte Venturi
Version 01 Originalbetriebsanleitung
Erstellungsdatum 10/2021
2. Allgemeine Hinweise
Bedienungsanleitung lesen, beachten, für späteres Nachschlagen aufbewah-
ren und jederzeit verfügbar halten.
2.1. SYMBOLE UND DARSTELLUNGSMITTEL
Warnsymbole Bedeutung
Kennzeichnet eine Gefahr, die zu Tod
oder schwerer Verletzung führt, wenn sie
nicht vermieden wird.
Kennzeichnet eine Gefahr, die zu Tod
oder schwerer Verletzung führen kann,
wenn sie nicht vermieden wird.
Kennzeichnet eine Gefahr, die zu einer
leichten oder mittleren Verletzung füh-
ren kann, wenn sie nicht vermieden wird.
Kennzeichnet eine Gefahr, die zu Sach-
schäden führen kann, wenn sie nicht ver-
mieden wird.
Kennzeichnet nützliche Tipps und Hin-
weise sowie Informationen für einen effi-
zienten und störungsfreien Betrieb.
2.2. BEGRIFFSERKLÄRUNG
Der in dieser Betriebsanleitung verwendete Begriff „Vakuumplatte“ bezieht sich auf
die Schlitz-Vakuumplatte Venturi.
3. Sicherheit
3.1. GRUNDLEGENDE SICHERHEITSHINWEISE
Verletzungsgefahr durch pneumatische Energie
Pneumatische Energie kann Verletzungen verursachen.
» Vor Arbeiten an der pneumatischen Anlage diese vollständig entspannen.
» Bestückung mit Werkstück nicht unter Betriebsvakuum durchführen.
Herabfallendes Werkstück und scharfe Kanten
Quetsch- und Schnittgefahr an Händen und Füßen.
» Fußschutz, Schutzhandschuhe tragen.
3.2. BESTIMMUNGSGEMÄSSE VERWENDUNG
Zum Spannen und Fixieren von einfach geformten Werkstücken mit rauhen
Oberflächen.
für 5-Seitenbearbeitung geeignet, jedoch keine Dreh- oder Schwenkbewegun-
gen des Maschinentisches möglich (Verschlauchung).
Für den industriellen Gebrauch.
Nur in technisch einwandfreiem und betriebssicherem Zustand verwenden.
3.3. SACHWIDRIGER EINSATZ
Nicht in explosionsgefährdeten Bereichen verwenden.
Keine eigenmächtigen Umbauten vornehmen.
3.4. PERSÖNLICHE SCHUTZAUSRÜSTUNG
Nationale und regionale Vorschriften zur Sicherheit und Unfallverhütung beachten.
Schutzbrille, Fußschutz und Schutzhandschuhe ständig tragen.
3.5. BETREIBERPFLICHTEN
Der Betreiber muss sicherstellen, dass Personen, die am Produkt arbeiten, die Vor-
schriften und Bestimmungen sowie folgende Hinweise beachten:
Nationale und regionale Vorschriften für Sicherheit, Unfallverhütung und Um-
weltschutzvorschriften.
Keine beschädigten Produkte montieren, installieren oder in Betrieb nehmen.
Erforderliche Schutzausrüstung muss bereitgestellt werden.
In Handhabung eingewiesen und geschult werden.
Zuständigkeiten für unterschiedliche Tätigkeiten klar festgelegt und eingehalten
werden.
3.6. PERSONENQUALIFIKATION
Fachkraft für mechanische Arbeiten
Fachkraft im Sinne dieser Dokumentation sind Personen, die mit Aufbau, mechani-
scher Installation, Inbetriebnahme, Störungsbehebung und Wartung des Produkts
vertraut sind und über folgende Qualifikationen verfügen:
Qualifizierung / Ausbildung im Bereich Mechanik gemäß den national geltenden
Vorschriften.
Unterwiesene Person
Unterwiesene Personen im Sinne dieser Dokumentation sind Personen, die für die
Durchführung von Arbeiten in den Bereichen Transport, Lagerung und Betrieb unter-
wiesen worden sind.

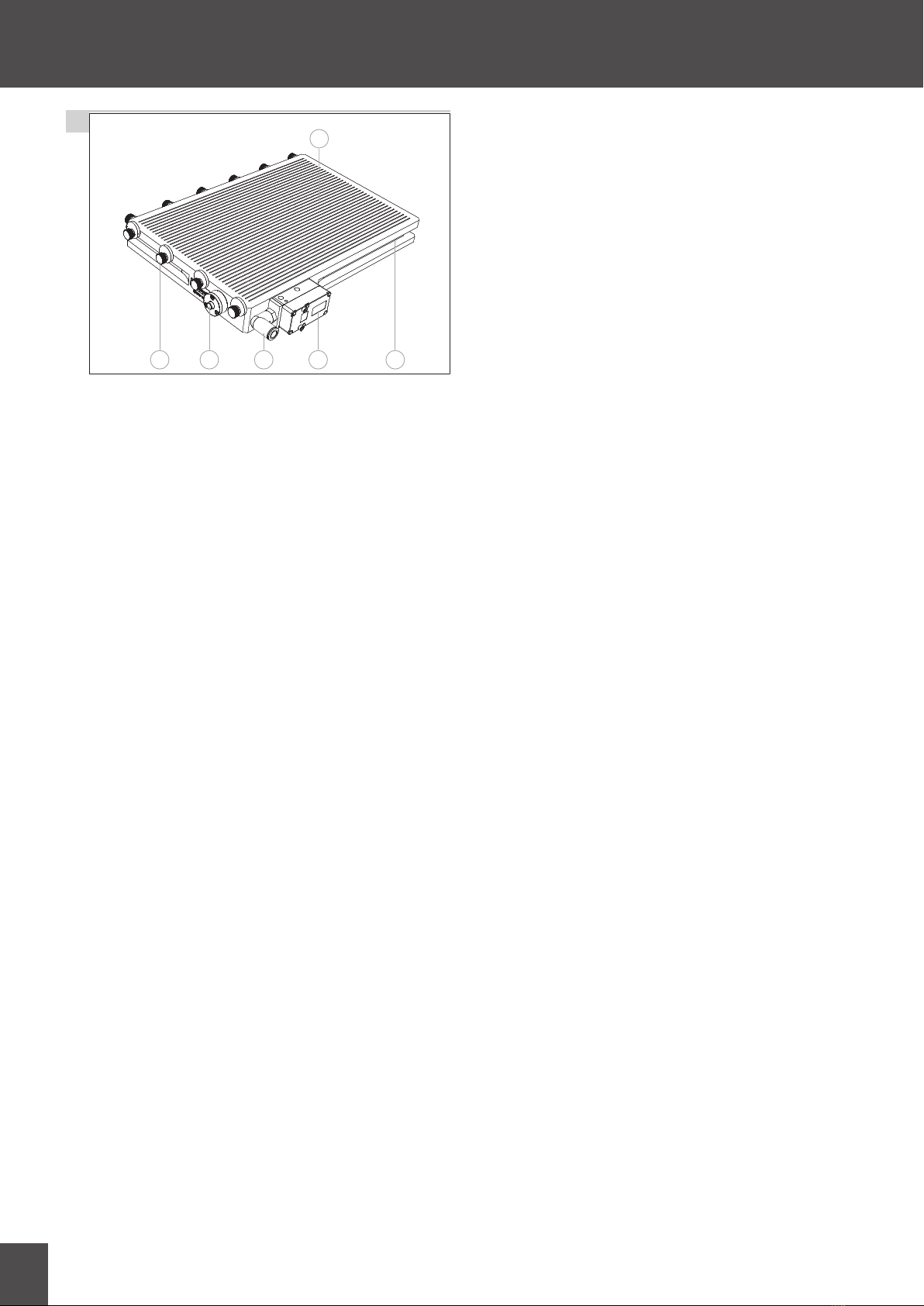

4. Geräteübersicht
1 Spannfläche mit Vakuumschlitzen 4 Steckverschraubung
2 Spann-Nut für Spannpratze 5 Vakuumanzeige
3 Venturi-Vakuumpumpe 6 Anschlagscheibe, höhenverstell-
bar
4.1. LIEFERUMFANG
1x Schlitz-Vakuumplatte 200x300mm
Anschlagscheiben (höhenverstellbar, exzentrisch gelagert)
1x Gummi-Adaptermatte 3x200x300mm
1x Absperrventil
1x Druckluftschlauch 10/8 PUR (Länge 1m)
1x Stecktülle NW 7,2
1x Schlauchtülle
2x Spannpratze
5. Transport
Ausreichend dimensioniertes Transportmittel verwenden. Falls erforderlich, Kanten-
schoner verwenden.
Produkt unmittelbar nach Erhalt auf Transportschäden überprüfen. Bei Beschädi-
gung keine Montage sowie Inbetriebnahme vornehmen.
6. Montage und Installation
Fachkraft Mechanik
6.1. AUF MASCHINENTISCH
üKontaktfläche Maschinentisch und Vakuumplatte gereinigt und gratfrei.
1. Vakuumplatte auf Maschinentisch positionieren.
2. Spannpratzen in Spannnuten einsetzen.
3. Vakuumplatte auf Maschinentisch montieren.
» Vakuumplatte mechanisch montiert.
6.2. INSTALLATION DRUCKLUFT
ACHTUNG
Schäden durch angesaugte Flüssigkeit
Flüssigkeiten, die zwischen Spannfläche und Werkstückauflagefläche gelangen, kön-
nen die Venturi-Vakuumpumpe beschädigen und den Reibbeiwert des Werkstücks
vermindern.
» Werkstück auf festen Sitz kontrollieren.
1. Druckluftschlauch mit Absperrventil (im Lieferumfang enthalten) an Steckver-
schraubung anschließen.
2. Anderes Ende des Druckluftschlauches an Stecktülle NW 7,2 anschließen.
3. Stecktülle NW 7,2 an Druckluftnetz anschließen.
» Druckluft installiert.
6.3. INSTALLATION VAKUUM
ACHTUNG
Schäden durch angesaugte Flüssigkeit
Flüssigkeiten, die zwischen Spannfläche und Werkstückauflagefläche gelangen, kön-
nen die Vakuumpumpe beschädigen und den Reibbeiwert des Werkstücks vermin-
dern.
» Flüssigkeitsabscheider zwischen Vakuumplatte und Vakuumpumpe schalten.
» Werkstück auf festen Sitz kontrollieren.
1. Beide Zylinderkopfschrauben an der Venturi-Vakuumpumpe abschrauben und
Venturi-Vakuumpumpe abnehmen.
2. Steckverschraubung G1/4“ (im Lieferumfang enthalten) einschrauben.
3. Vakuumschlauch Ø10/6 mit 3/2-Wege-Ventil (nicht im Lieferumfang enthalten)
an Steckverschraubung anschließen.
4. Anderes Ende des Vakuumschlauches an Vakuumaggregat und Vakuumschalter
mit Anzeige anschließen.
» Vakuumanschluss installiert.
ACHTUNG!Anleitung Vakuumaggregat beachten.
6.4. ANSCHLAGSCHEIBE MONTIEREN
Anschlagscheiben dienen der Ausrichtung von Werkstücken auf der Vakuumplatte.
1. Rändelmutter lösen.
2. Anschlagscheibe drehen, bis diese über Kante der Vakuumplatte herausragt.
3. Rändelmutter festziehen.
