Halten Sie kleine Teile und Verpackungsmaterial von Kindern fern!
Erstickungsgefahr!
Prüfen Sie den Lieferumfang auf Vollständigkeit. Spätere Reklamationen können nicht
akzeptiert werden.
Prüfen Sie alle Elemente und Teile auf Schäden. Trotz sorgfältiger Kontrollen kann es
passieren, dass auch die beste Ware auf dem Transportweg Schaden nimmt. Bauen
Sie in solch einem Fall Ihr Produkt nicht auf. Defekte Teile können Gefahren und
Gesundheitsschäden nach sich ziehen.
Nehmen Sie niemals Änderungen am Produkt vor! Durch Änderungen erlischt
die Garantie und das Produkt kann unsicher bzw. schlimmstenfalls sogar gefährlich
werden.
Packen Sie alle Teile und Elemente des Sets aus und platzieren Sie die Komponenten
auf der Oberseite des Kartons oder einer anderen sauberen Oberfläche. Dies schützt
Ihr neues Produkt.
Achten Sie dabei auch darauf, den Boden nicht zu verkratzen, wenn Sie mit Werkzeugen
arbeiten.
Stellen sie sicher, dass dieses Produkt vor Gebrauch vollständig montiert ist.
Verwenden Sie zur Reinigung einen Schwamm und warmes Seifenwasser. Verwenden
Sie keine lösungsmittelhaltigen Reiniger oder Waschmittel, z.B. Bleichmittel können das
Produkt beschädigen.
Bestimmungsgemäße Verwendung
Die Auflagenbox aus Metall dient ausschließlich zur Aufbwahrung für Sitzauflagen,
Kissen und andere Gartenaccessoires oder Geräte.
Beachten Sie für eine sichere Benutzung alle Anweisungen und Hinweise in dieser
Anleitung.
Verwenden Sie das Produkt nur für seinen vorgeschriebenen Zweck. Für entstandene
Schäden aufgrund einer nicht bestimmungsgemäßen Verwendung übernimmt der
Hersteller keine Haftung. Jegliche Modifikation am Produkt kann die Sicherheit negativ
ACHTUNG! Beachten Sie die Sicherheitshinweise und Aufbauanweisungen,
um das Risiko von Verletzungen oder Beschädigungen am Produkt zu
vermeiden.
Wichtig: Lesen Sie vor der ersten Verwendung die Anleitung vollständig und
gründlich durch. Bewahren Sie diese Anleitung zum späteren Nachschlagen
auf. Sollten Sie eines Tages das Produkt weitergeben, achten Sie darauf, auch
diese Anleitung weiterzugeben
Nur für den Hausgebrauch und nicht für gewerbliche
Nutzung geeignet.
ANLEITUNG
beeinflussen, Gefahren verursachen und führt zum Erlöschen der Garantie.
Vor dem Aufbau
Bevor Sie mit dem Aufbau beginnen, machen Sie sich mit den lokalen Bestimmungen
und Verordnungen vertraut. Suchen Sie sich einen festen und geraden Platz als
Untergrund. Lesen und folgen Sie der Aufbauanleitung sorgfältig, Sie wird Ihnen
einige wichtige Hinweise und Tipps liefern, die Ihnen den Aufbau erheblich erleichtern

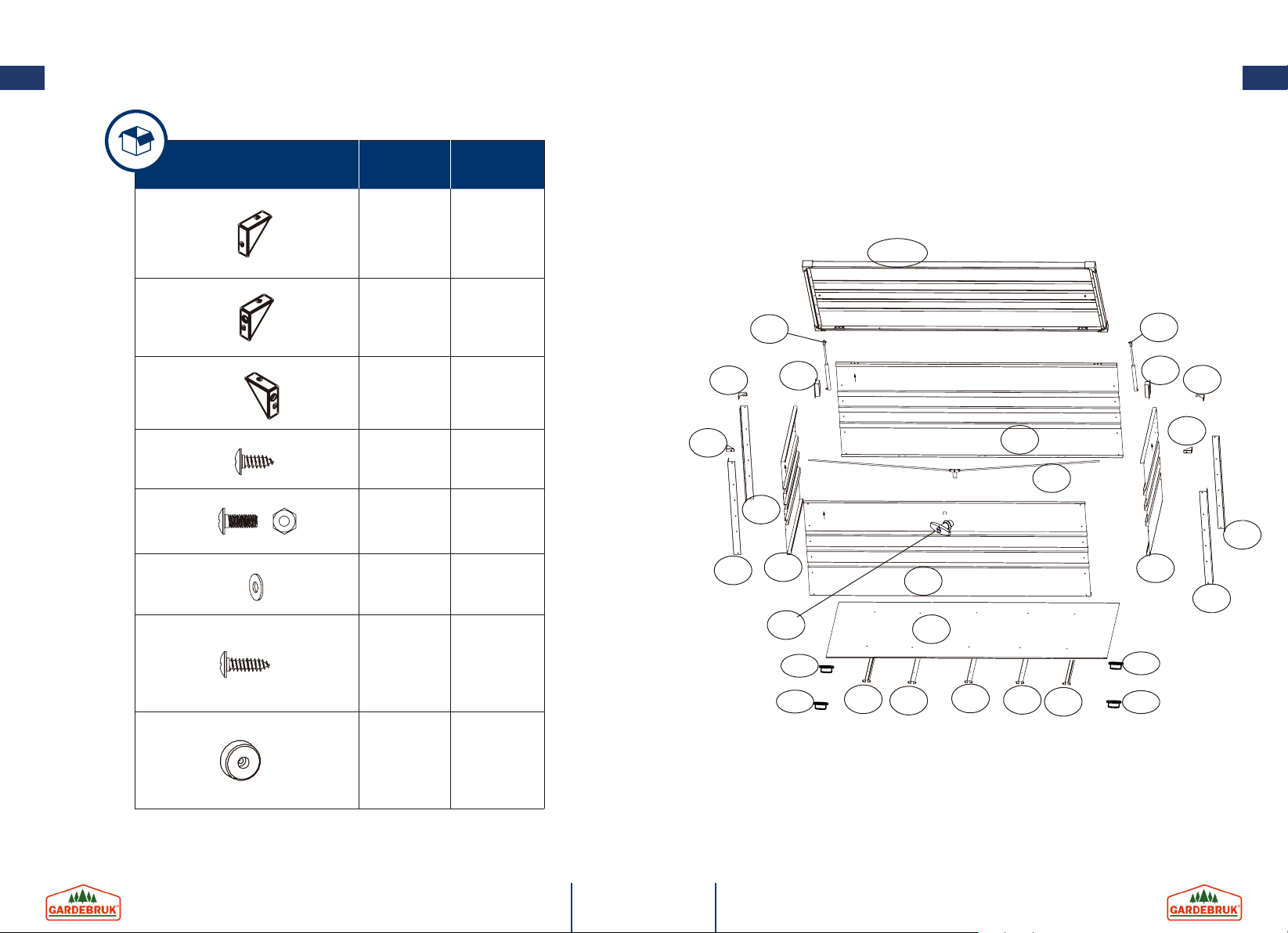

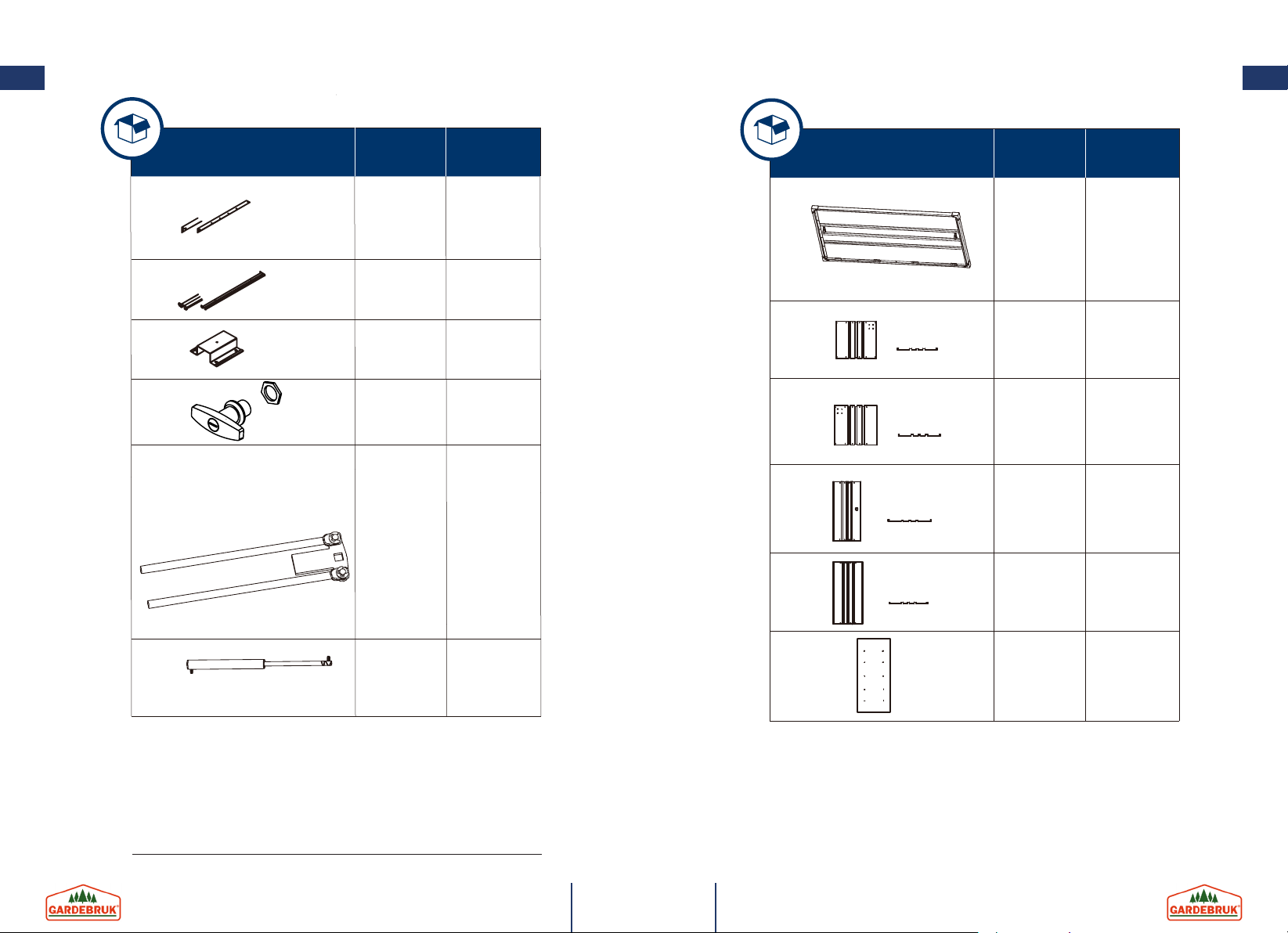

können. Überprüfen Sie anhand der Teile-Liste, dass alle Teile vorhanden sind und
sortieren Sie die Teile dabei nach ihren entsprechenden Nummern. Stellen Sie das Haus
nur bei trockenem, schönem Wetter auf; Nicht bei starkem Wind aufstellen.
TEAMWORK: Wenn möglich, stellen Sie die Auflagenbox mit zwei oder mehr Personen
gemeinsam auf. Andernfalls könnte es zu Sachschäden oder sogar Verletzungen
kommen.
Tragen Sie während der Montage immer Sicherheitshandschuhe, lange Ärmel
und Augenschutz. Einige Teile können möglicherweise scharfe Kanten aufweisen
und Verletzungen verursachen!
Hinweis: Bitte schließen Sie nach Verwendung immer den Deckel, um Beschädigungen
durch Wind zu vermeiden.
TIPP: Während des Aufbaus kann es so aussehen, als würden die Löcher an der
falschen Stelle sitzen. In diesem Fall sollten Sie alle Schrauben in der Nähe noch einmal
etwas lösen, und dann die richtigen Löcher übereinander ziehen. Dann können Sie die
anderen Schrauben wieder festziehen.
Wartung und Pflege
Für eine lange Lebensdauer sollten Sie das Auflagenbox regelmäßig reinigen.
Verwenden Sie hierzu keine scharfen/aggressiven Reiniger.
Bessern Sie Kratzer mit geeigneter Farbe so schnell wie möglich aus. Reinigen Sie die
Stelle gründlich und tragen Sie dann die Farbe auf. Sollten Sie dies versäumen und mit
dem Kratzer wurde die Beschichtung geschädigt, begünstigt dies die Entstehung von
Rost.
Bitte schließen Sie nach Verwendung immer das Tor, um Beschädigungen durch Wind
zu vermeiden.

www.DeubaXXL.dewww.DeubaXXL.de
4 5
Keep small parts, plasc bags and other packaging out of the reach of children.
Pay aenon especially when unpacking your item. Danger of suocaon!
Check the delivery for completeness. Later complaints cannot be accepted.
Check all elements and parts for damages. Despite careful control, products may be
damaged in transit. In this case, do not assemble your product. Defecve parts can en-
danger your health.
Never modify the product! Changes will void the warranty and the product may
be unsafe or even dangerous.
Unpack all the parts and elements of the set and place the components on the top of
the carton or other clean surface. This protects your new product.
Please also pay aenon not to scratch the floor while working with tools.
Make sure that this product is fully assembled before use, as shown in the illustraon
For cleaning use a sponge and warm soapy water.
Do not use solvent based-cleaners or detergents - for example bleach. Those can dam-
age the product.
Intended Use
The metal support box is used exclusively for storing seat covers, cushions and other
garden accessories or equipment.
For safe use, follow all instrucons and notes in this manual.
Use the product only for its intended purpose. The manufacturer accepts no liability for
damage caused by improper use. Any modicaon to the product can negavely aect
safety, cause hazards and void the warranty.
INSTRUCTIONS
Only for domestic use and not for
commercial use!
ATTENTION! Read the safety and assembly instructions carefully, in order to
avoid the risk of injury or damaging the product.
Important: Read these instructions carefully and thoroughly. Keep these
instructions to read through at a later date. If you give the product to
anyone else at some point in the future, please ensure you also pass on this
manual
Before construction
Before beginning construction, familiarise yourself with local laws and regulations. Look
for a solid and level place to build on. Read and follow the set-up guide carefully as it
will provide you with some important notes and tips to make the setup much easier.
Use the parts list to check that all parts are included and sort out the parts according
to their respective numbers. Only set up the shed in dry and calm weather and not in
windy conditions.
TEAMWORK: If possible, set up the storage box with 2 or more people. Otherwise, you
could cause damage to parts or injure yourself.
Always wear safety gloves, long sleeves and eye protection during installation.
Some parts may have sharp edges and may cause injury!
Note: Please always close the lid after use to avoid damage wind.
TIPP: During construction it may look as though the holes are in the wrong place. If
this happens, you should loosen all the screws in the area and then line up the holes
correctly. Then you can tighten the other screws again. If you have not already done so,
we strongly recommend that you sort the parts according to their numbers.
Care and maintenance
To ensure the product has a long life, you should clean your storage box regularly.
Do not use strong or aggressive cleaning agents and paint over any scratches with a
suitable colour as soon as possible.
Clean the area thoroughly and then apply the paint. If you don’t do this and the outer
coating has been damaged through scratching, rust can start to form.
Please always close the door after use to avoid wind damage.

www.DeubaXXL.dewww.DeubaXXL.de
6 7
Gardez les petites pièces hors de portée des enfants. Faites particulièrement
attention au moment de déballer le produit. Gardez les sacs plastiques et autres
emballages hors de portée des enfants. Risque de suffocation !
Assurez-vous que la livraison a été faite dans son intégralité. Des réclamations
ultérieures ne pourront pas être prises en compte.
Vérifier que tous les éléments et toutes les pièces n’ont subis aucun dommage. Malgré
le soin apporté, il est possible que même le meilleur des produits ait été endommagé
pendant le transport. Dans ce cas, ne montez pas le produit. Des pièces endommagées
peuvent mettre votre santé en danger.
Ne modifiez jamais le produit ! Les modifications annulent la garantie et le
produit pourrait être peu sûr, voir même dangereux.
Déballez toutes les pièces et éléments fournis et placez-les sur le dessus du carton ou
toute autre surface plate et propre. Cela protègera votre nouvel article.
Veillez à ne pas rayer le sol durant la manutention avec les outils.
Il est essentiel que l’assemblage de l’article soit complet conformément aux illustrations
fournies avant que celui-ci ne puisse être utilisé.
Utilisez une éponge avec de l’eau chaude savonneuse pour l’entretien. N’utilisez pas de
détergents ou de produits à base de solvants, la javel peut par exemple endommager le
produit.
Utilisation conforme
La boîte de support métallique est ulisée exclusivement pour le rangement des housses
de siège, des coussins et d’autres accessoires ou équipements de jardin.
Pour une ulisaon sûre, suivez toutes les instrucons et notes de ce manuel.
N’ulisez le produit que pour l’usage auquel il est desné. Le fabricant décline toute
responsabilité pour les dommages causés par une ulisaon incorrecte. Toute
modicaon apportée au produit peut nuire à la sécurité, entraîner des dangers et
annuler la garane.
ORIENTATION
Uniquement pour usage domestique
et en aucun cas à des ns commerciales!
ATTENTION! Respectez les consignes de sécurité et de montage pour éviter
tout risque de blessure ou d’endommagement du produit.
Important: Lisez ces instructions avec attention dans leur totalité. Gardez
ces instructions afin de pouvoir les relire dans le futur. Si vous donnez ce
produit à une autre personne, veuillez également faire passer cette notice.
Avant le montage
Avant de commencer le montage, veuillez vous familiariser avec les dispositions
et réglementations locales. Choisissez une surface ferme et plane. Lisez et suivez
attentivement la notice de montage qui vous fournira des informations importantes
et des conseils qui peuvent simplifier le montage considérablement. Vérifiez avec la
liste des pièces si toutes les pièces ont étés livrées en triant les pièces en fonction de
leurs numéros respectifs. Montez l’abri seulement lors d’un temps sec et beau; Ne pas
installer sous des vents violents.
TRAVAIL D’ÉQUIPE: Si possible, montez boîte de rangement ensemble avec 2 ou plus
de personnes. Dans le cas contraire, cela pourrait entraîner des dommages matériels
ou même des blessures.
Toujours porter des gants de protection, des manches longues et des lunettes de
protection lors de l’assemblage. Certaines pièces peuvent avoir des bords
tranchants et causer des blessures !
Note : Veuillez toujours fermer le couvercle après utilisation pour éviter les dommages
causés par le vent.
CONSEIL: Pendant le montage, il peut sembler comme si les trous se trouveraient
au mauvais endroit. Dans ce cas, vous devriez légèrement dévisser toutes les vis aux
alentours. Ensuite vous vous assurez que les bons trous soient superposés avant de
resserrer les vis.
Maintenance et entretien
Pour une longue durée de vie, nettoyez boîte de rangement régulièrement. Pour
ce faire, n’utilisez pas de nettoyants durs / abrasifs. Retouchez des rayures le plus
rapidement possible avec une couleur appropriée.
Nettoyez soigneusement la zone concernée, puis appliquez la couleur. Si vous omettez
de le faire et que le revêtement a été endommagé avec la rayure, la corrosion sera
favorisée.
Fermez toujours la porte afin d’éviter les dommages causés par le vent.

www.DeubaXXL.dewww.DeubaXXL.de
8 9
Tenere le parti più piccole al di fuori dalla portata dei bambini. Inoltre,
soprattutto all’apertura del pacco, assicurati di tenere buste di plastica e materiali per
l’imballaggio fuori dalla portata dei bambini! Pericolo di soffocamento!
Controllare che la consegna sia completa. Reclami successivi alla consegna non possono
essere accettati.
Controllare tutti gli elementi e le parti non presentino danni. Nonostante controlli
accurati, può accadere che anche i migliori prodotti vengano danneggiati lungo il
percorso durante la consegna. In tal caso, non testare e mettere in funzione il prodotto.
Le parti difettose possono causare pericoli e danni alla salute.
Non apportare mai modifiche al prodotto! Le modifiche invalideranno la garanzia
e potrebbero rendere il prodotto non sicuro o, nel peggiore dei casi pericoloso.
Disimballare tutte le parti e gli elementi del kit e posizionare i componenti sopra il
cartone o altra superficie pulita. Questo protegge il tuo nuovo prodotto.
Inoltre, fare attenzione a graffiare il pavimento quando si lavora con gli strumenti.
Assicurarsi che questo prodotto sia completamente assemblato prima dell'uso, come
mostrato nell'illustrazione.
Utilizzare una spugna e acqua calda e sapone per la pulizia. Non utilizzare detergenti o
prodotti a base di solventi, ad es. gli agenti sbiancanti possono danneggiare il prodotto.
Utilizzo conforme alle disposizioni
La scatola di supporto in metallo è ulizzata esclusivamente per riporre i rivesmen dei
sedili, i cuscini e altri accessori o arezzature da giardino.
Per un uso sicuro, seguire tue le istruzioni e le note di questo manuale.
Ulizzare il prodoo solo per lo scopo previsto. Il produore non si assume alcuna
responsabilità per danni causa da un uso improprio. Qualsiasi modica al prodoo può
influire negavamente sulla sicurezza, causare pericoli e invalidare la garanzia.
Solo per uso domestico e non adatto ad un utilizzo
commerciale!
ISTRUZIONI
ATTENZIONE! Osservare le istruzioni di sicurezza e di montaggio per evitare
il rischio di lesioni o danni al prodotto.
Important: Leggere le istruzioni completamente e in maniera accurata.
Conservare questo manuale per consulti futuri. Se un giorno venderai il
prodotto, assicurati di consegnare anche questo manuale.
Prima del montaggio
Prima di iniziare a montare, familiarizzare con i regolamenti e le normative locali.
Trovare una base solida e piana. Leggere e seguire attentamente le istruzioni di
assemblaggio, queste ultime forniranno alcune informazioni e suggerimenti importanti
che possono semplificare molto l'assemblaggio. Utilizzare l'elenco delle parti per
verificare che siano tutte presenti e ordinarle in base al numero corrispondente.
Installare la casa solo in caso di bel tempo secco; Non farlo se c'è vento forte.
LAVORO DI SQUADRA: se possibile, allestire la scatola di stoccaggio insieme a 2 o più
persone. Altrimenti potrebbero derivarne danni materiali o persino lesioni.
TIndossare sempre guanti di sicurezza, maniche lunghe e protezione per gli occhi
durante il montaggio. Alcune parti possono presentare spigoli vivi e provocare
lesioni!
Nota: Si prega di chiudere sempre il coperchio dopo l'uso per evitare danni causati dal
vento.
SUGGERIMENTO: durante la costruzione, i fori potrebbero apparire nel posto sbagliato.
In questo caso, allentare un po' tutte le viti nelle vicinanze, quindi posizionare i fori
corretti uno sopra l'altro. Ora si possono di nuovo stringere le altre viti.
Manutenzione e cura
La scatola da stoccaggio dovrebbe essere pulita regolarmente per assicurarne una lunga
vita. Non utilizzare detergenti pungenti / aggressivi.
Correggere i graffi con il colore adatto il più velocemente possibile. Pulire
accuratamente l'area e quindi applicare la vernice. Se si salta questa procedura ed i
graffi danneggiano il rivestimento, ciò favorirà la formazione di ruggine.
Si prega di chiuderla sempre dopo l'uso per evitare danni dovuti al vento.

www.DeubaXXL.dewww.DeubaXXL.de
10 11
Mantener las partes pequeñas lejos de los niños. Además, especialmente al
sacar el producto del embalaje, ¡asegúrese de mantener las bolsas de plástico y otros
envases fuera del alcance de los niños! ¡Peligro de asfixia!
Compruebe la integridad del producto en el momento de la entrega. No se aceptarán
reclamaciones posteriores.
Compruebe que todos los elementos y partes del producto no estén dañados. A pesar
de los controles cuidadosos, puede ocurrir que incluso los mejores productos se dañen
durante el transporte. En este caso, no monte el producto. Las partes defectuosas
pueden causar peligros y daños a la salud.
¡Nunca haga cambios en el producto! Las modificaciones invalidan la garantía y
podrían hacer que el producto sea inseguro o, en el peor de los casos, incluso peligroso.
Desembale todas las piezas y elementos del kit y coloque los componentes encima de
cartón u otra superficie limpia. Esto protege su nuevo producto.
Además, tenga cuidado de no rayar el suelo cuando trabaje con herramientas.
Asegúrese de que este producto esté completamente ensamblado antes de usarlo,
como se muestra en la ilustración.
Utilice una esponja, agua tibia y jabón para la limpieza. No use detergentes o productos
a base de solventes, por ej. productos blanqueadores pueden dañar el producto.
Utilizzo conforme alle disposizioni
La caja de soporte de metal se uliza exclusivamente para guardar las fundas de los
asientos, los cojines y otros accesorios o equipos de jardín.
Para un uso seguro, siga todas las instrucciones y notas de este manual.
Usar el producto sólo para su propósito previsto. El fabricante no acepta ninguna
responsabilidad por los daños causados por el uso indebido. Cualquier modicación
del producto puede afectar negavamente a la seguridad, causar peligros y anular la
garana.
INSTRUCCIONES
¡Solo para uso doméstico y no apto para uso
comercial!
¡ATENCIÓN! Siga las instrucciones de seguridad y de montaje para evitar el
riesgo de lesiones o daños al producto.
Importante: Lea las instrucciones detenidamente y cuidadosamente.
Conserve este manual para futuras consultas. Si vende el producto algún
día, asegúrese de entregar también este manual.
Antes de instalar
Antes de la instalación, tenga en cuenta las regulaciones y reglamentos locales.
Encuentre un lugar firme y plano como base. Lea y siga cuidadosamente las
instrucciones de montaje para conocer información importante y consejos que pueden
facilitarle el montaje. Verifique que todas las partes de la lista se encuentren en el
paquete y ordénelas por sus números correspondientes. Instale la casa durante un
clima seco y agradable. No instale si hace viento fuerte.
REALICE LA INSTALACIÓN EN EQUIPO: si es posible, instale la caja de soporte con la
ayuda de 2 o más personas para reducir los riesgos de daños materiales o lesiones.
Siempre use guantes de seguridad, mangas largas y protección para los ojos
durante el montaje. ¡Algunas partes pueden tener bordes afilados y causar
lesiones!
Nota: Por favor, siempre cierre la tapa después de usarla para evitar daños por el
viento.
CONSEJO: Durante el montaje, coloque los agujeros y los tornillos en el lugar adecuado.
No apriete los tornillos demasiado para que pueda corregir la postura de los agujeros
con los tornillos. Los agujeros deben estar colocados uno encima del otro y luego
apriete los otros tornillos.
Mantenimiento y cuidado
Con el fin de brindarle una larga vida útil al producto, limpie la caja de soporte
regularmente. No use limpiadores agresivos/abrasivos.
Cuando detecte daños o arañazos, repare con el color apropiado de inmediato. Limpie
el área a fondo y luego aplique la pintura. Así evitará que el daño/arañazo en el
revestimiento se dañe con el óxido.
Después de cada uso, cierre la puerta para evitar daños causados por el viento

www.DeubaXXL.dewww.DeubaXXL.de
12 13
PART
NO.
Qty.
C1
C2
C3
C4
593mm
593mm
542mm
2
1
1
C5
C8
5
2
1
B1 1
1
B2
G3 2
350X130-50N
577mm
TEIL NR. STK.
4
5
2
C1
C4
B1 1
C5
B2 1
G3 2
PART
NO. Qty.
C1
C2
C3
C4
593mm
593mm
542mm
2
1
1
C5
C8
5
2
1
B1 1
1
B2
G3 2
350X130-50N
577mm
PART
NO. Qty.
C1
C2
C3
C4
593mm
593mm
542mm
2
1
1
C5
C8
5
2
1
B1 1
1
B2
G3 2
350X130-50N
577mm
PART
NO. Qty.
C1
C2
C3
C4
593mm
593mm
593mm
2
1
1
C5
C8
5
2
1
B1 1
1
B2
G3 2
350X130-50N
577mm
PART
NO. Qty.
C1
C2
C3
C4
593mm
593mm
593mm
542mm
2
1
1
C5
C8
5
2
1
B1 1
1
B2
G3 2
350X130-50N
577mm
PART
NO. Qty.
C1
C2
C3
C4
593mm
593mm
593mm
542mm
2
1
1
C5
C8
5
2
1
B1 1
1
B2
G3 2
350X130-50N
577mm
PART
NO. Qty.
C1
C2
C3
C4
593mm
593mm
593mm
542mm
2
1
1
C5
C8
5
2
1
B1 1
1
B2
G3 2
350X130-50N
577mm
PART
NO. Qty.
C1
C2
C3
C4
593mm
593mm
593mm
542mm
2
1
1
C5
C8
5
2
1
B1 1
1
B2
G3 2
350X130-50N
PART
NO. Qty.
C1
C2
C3
C4
593mm
593mm
593mm
542mm
2
1
1
C5
C8
5
2
1
B1 1
1
B2
G3 2
577mm
PART
NO. Qty.
C1
C2
C3
C4
593mm
593mm
593mm
542mm
2
1
1
C5
C8
5
2
1
B1 1
1
B2
G3 2
350X130-50N
577mm
PART
NO. Qty.
C1
C2
C3
C4
593mm
593mm
593mm
542mm
2
1
1
C5
C8
5
2
1
B1 1
1
B2
G3 2
350X130-50N
577mm
PART
NO. Qty.
C1
C2
C3
C4
593mm
593mm
593mm
542mm
2
1
1
C5
C8
5
2
1
B1 1
1
B2
G3 2
350X130-50N
577mm
PART
NO. Qty.
C1
C2
C3
C4
593mm
593mm
593mm
542mm
2
1
1
C5
C8
5
2
1
B1 1
1
B2
G3 2
350X130-50N
577mm
PART
NO. Qty.
C1
C2
C3
C4
593mm
593mm
593mm
542mm
2
1
1
C5
C8
5
2
1
B1 1
1
B2
G3 2
350X130-50N
577mm
PART
NO. Qty.
C1
C2
C3
C4
593mm
593mm
593mm
542mm
2
1
1
C5
C8
5
2
1
B1 1
1
B2
G3 2
350X130-50N
577mm
PART
NO. Qty.
1
PB05
P1
P2
P3
P4
556mm
556mm
1133mm
1133mm
1
1
1
1
P5 1
1122mm
PART
NO. Qty.
1
PB05
P1
P2
P3
P4
556mm
556mm
1133mm
1133mm
1
1
1
1
P5 1
1122mm
PART
NO. Qty.
1
PB05
P1
P2
P3
P4
556mm
556mm
1133mm
1133mm
1
1
1
1
P5 1
1122mm
PART
NO. Qty.
1
PB05
P1
P2
P3
P4
556mm
556mm
1133mm
1133mm
1
1
1
1
P5 1
1122mm
PART
NO. Qty.
1
PB05
P1
P2
P3
P4
556mm
556mm
1133mm
1133mm
1
1
1
1
P5 1
1122mm
PART
NO. Qty.
1
PB05
P1
P2
P3
P4
556mm
556mm
1133mm
1133mm
1
1
1
1
P5 1
1122mm
PART
NO. Qty.
1
PB05
P1
P2
P3
P4
556mm
556mm
1133mm
1133mm
1
1
1
1
P5 1
1122mm
PART
NO. Qty.
1
PB05
P1
P2
P3
P4
556mm
556mm
1133mm
1133mm
1
1
1
1
P5 1
1122mm
PART
NO. Qty.
1
PB05
P1
P2
P3
P4
556mm
556mm
1133mm
1133mm
1
1
1
1
P5 1
1122mm
13
TEIL NR. STK.
PB05 1
1
1
1
1
1
P1
P2
P3
P4
P5
PART
NO. Qty.
1
PB05
P1
P2
P3
P4
556mm
556mm
1133mm
1133mm
1
1
1
1
P5 1
1122mm
PART
NO. Qty.
1
PB05
P1
P2
P3
P4
556mm
556mm
1133mm
1
1
1
1
P5 1
PART
NO. Qty.
1
PB05
P1
P2
P3
P4
556mm
1133mm
1133mm
1
1
1
1
P5 1
1122mm
PART
NO. Qty.
1
PB05
P1
P2
P3
P4
556mm
1133mm
1133mm
1
1
1
1
P5 1
1122mm
PART
NO. Qty.
1
PB05
P1
P2
P3
P4
556mm
556mm
1133mm
1
1
1
1
P5 1
1122mm
PART
NO. Qty.
1
PB05
P1
P2
P3
P4
556mm
556mm
1133mm
1
1
1
1
P5 1
1122mm

www.DeubaXXL.dewww.DeubaXXL.de
14 15
14
TEIL NR. STK.
S4 2
1
1
S5
S6
F1
F8
F2
S3
S8 4
4
PART
NO. Qty.
F1 62
S3 84
F2 65
S4
S5
S6
2
1
1
S8 4
F8 6
2
S7
PART
NO. Qty.
F1 62
S3 84
F2 65
S4
S5
S6
2
1
1
S8 4
F8 6
2
S7
PART
NO. Qty.
F1 62
S3 84
F2 65
S4
S5
S6
2
1
1
S8 4
F8 6
2
S7
PART
NO. Qty.
F1 62
S3 84
F2 65
S4
S5
S6
2
1
1
S8 4
F8 6
2
S7
PART
NO. Qty.
F1 62
S3 84
F2 65
S4
S5
S6
2
1
1
S8 4
F8 6
2
S7
PART
NO. Qty.
F1 62
S3 84
F2 65
S4
S5
S6
2
1
1
S8 4
F8 6
2
S7
PART
NO. Qty.
F1 62
S3 84
F2 65
S4
S5
S6
2
1
1
S8 4
F8 6
2
S7
PART
NO. Qty.
F1 62
S3 84
F2 65
S4
S5
S6
2
1
1
S8 4
F8 6
2
S7
PART
NO. Qty.
F1 62
S3 84
F2 65
S4
S5
S6
2
1
1
S8 4
F8 6
2
S7
PART
NO. Qty.
F1 62
S3 84
F2 65
S4
S5
S6
2
1
1
S8 4
F8 6
2
S7
46
38
50
S4
S5
C2
C1
P5
P3
P4
P1
C8
C5
B1
G3
B2
PB05
S4
S5
C2
C1
P5
P3
P4
P1
C8
C5
B1
G3
B2
PB05
S4
S5
C2
C1
P5
P3
P4
P1
C8
C5
B1
G3
B2
PB05
S4
S5
C2
C1
P5
P3
P4
P1
C8
C5
B1
G3
B2
PB05
S4
S5
C2
C1
P5
P3
P4
P1
C8
C5
B1
G3
B2
PB05
S4
S5
C2
C1
P5
P3
P4
P1
C8
C5
B1
G3
B2
PB05
S4
S5
C2
C1
P5
P3
P4
P1
C8
C5
B1
G3
B2
PB05
S4
S5
C2
C1
P5
P3
P4
P1
C8
C5
B1
G3
B2
PB05
S4
S5
C2
C1
P5
P3
P4
P1
C8
C5
B1
G3
B2
PB05
15
S4 S4
S5
S6
C1
C1
C1
C1
P5
C4 C4 C4
P3
P4
P1 P2
C5 C5
B1
G3 G3
B2
PB05
C4 C4
15
S8
S8 S8
S8

www.DeubaXXL.dewww.DeubaXXL.de
16 17

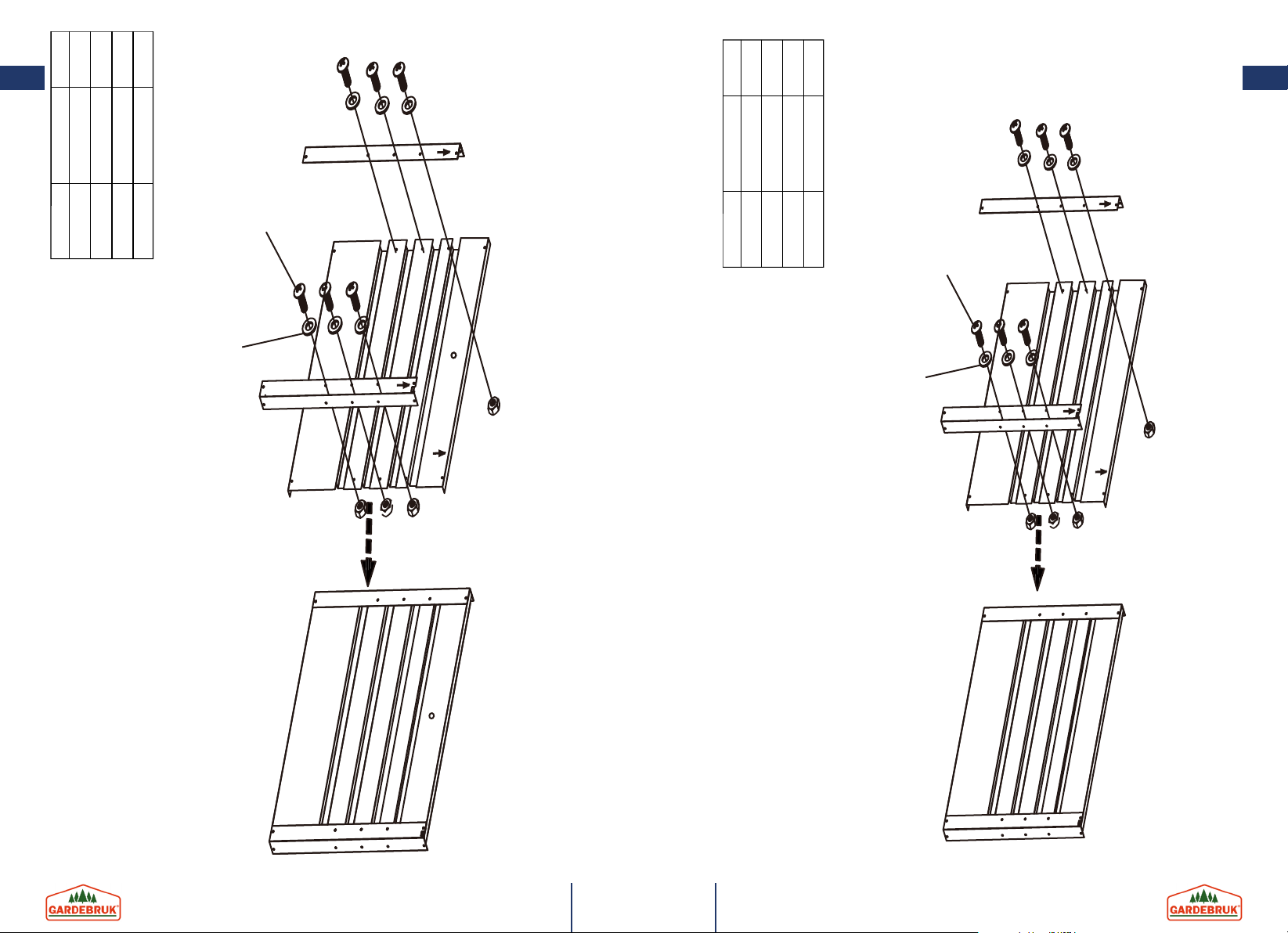

S4
S6
C3
C1
P2
C5
G3
S4
S6
C3
C1
P2
C5
G3
S4
S6
C3
C1
P2
C5
G3
S4
S6
C3
C1
P2
C5
G3
B2
S4
S6
C3
C1
P2
C5
G3
S4
S6
C3
C1
P2
C5
G3
S4
S6
C3
C1
P2
C5
G3
S4
S6
C3
C1
P2
C5
G3
S4
S6
C3
C1
P2
C5
G3
C1
F2
S3
C1
P3
16
F2
S3
C1 2
1 6 6
Pillar
Plastic Washer
P3 Front Panel
M4x10 Bolt
Model Description Quantity
17
C1
F2
S3
C1
P4
P4 Rear Panel
F2
S3
C1 2
1 6 6
Pillar
Plastic Washer
M4x10 Bolt
Model Description Quantity

www.DeubaXXL.dewww.DeubaXXL.de
18 19
www.Deuba24online.de 14
P4 F2
S3
P2
P1
18
P1 Left Panel
Plastic Washer
P2 P4
Right Panel
Rear Panel M4x10 Bolt
Model Description

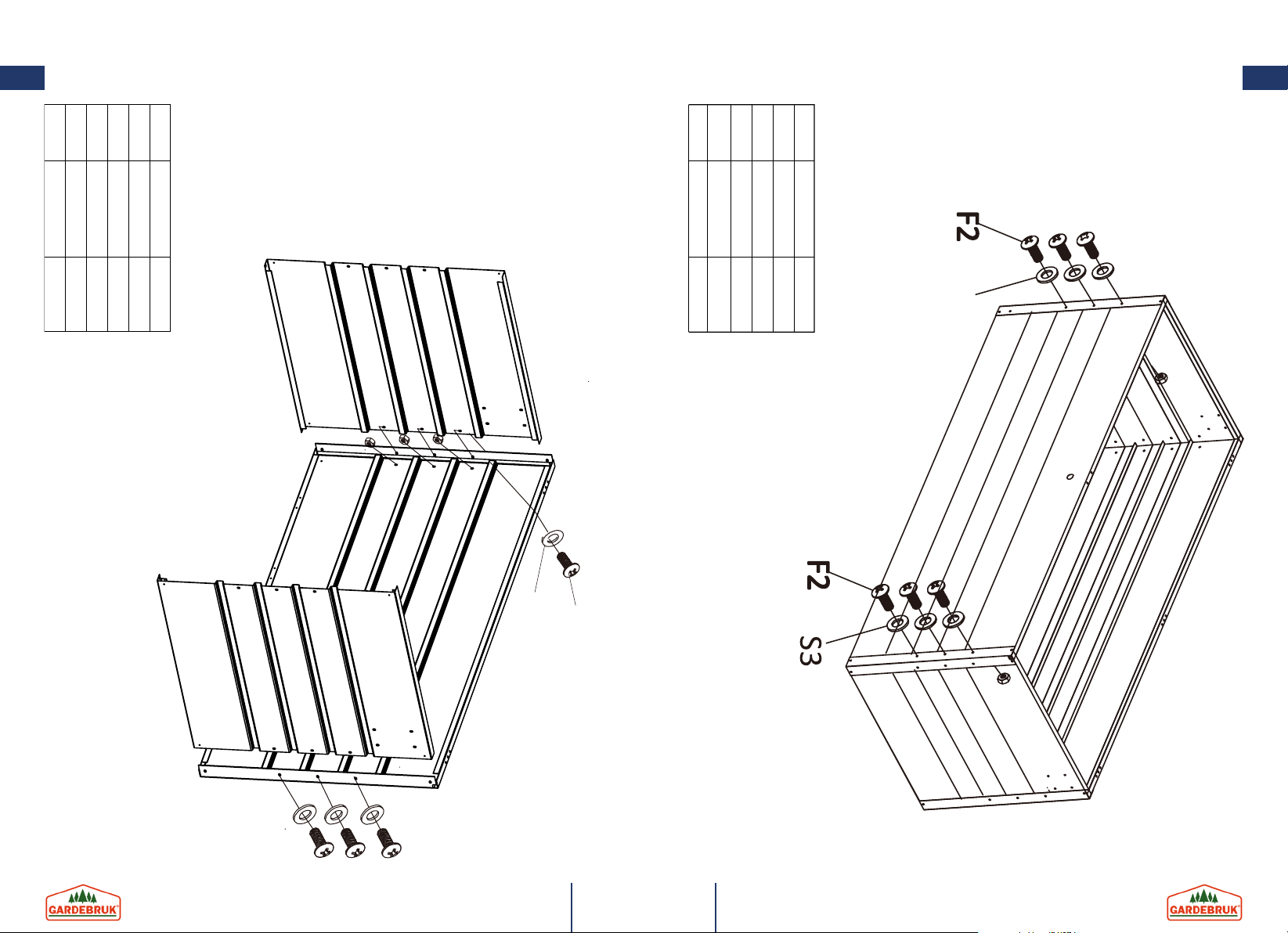

F2 S3
1 1 1 6 6
Quantity
19
15
19
P1 Left Panel P2
P3
Right Panel Front Panel
M4x10 Bolt
Plastic Washer
Model Description
F2
S3
1 1 1 6 6
Quantity

www.DeubaXXL.dewww.DeubaXXL.de
20 21
20

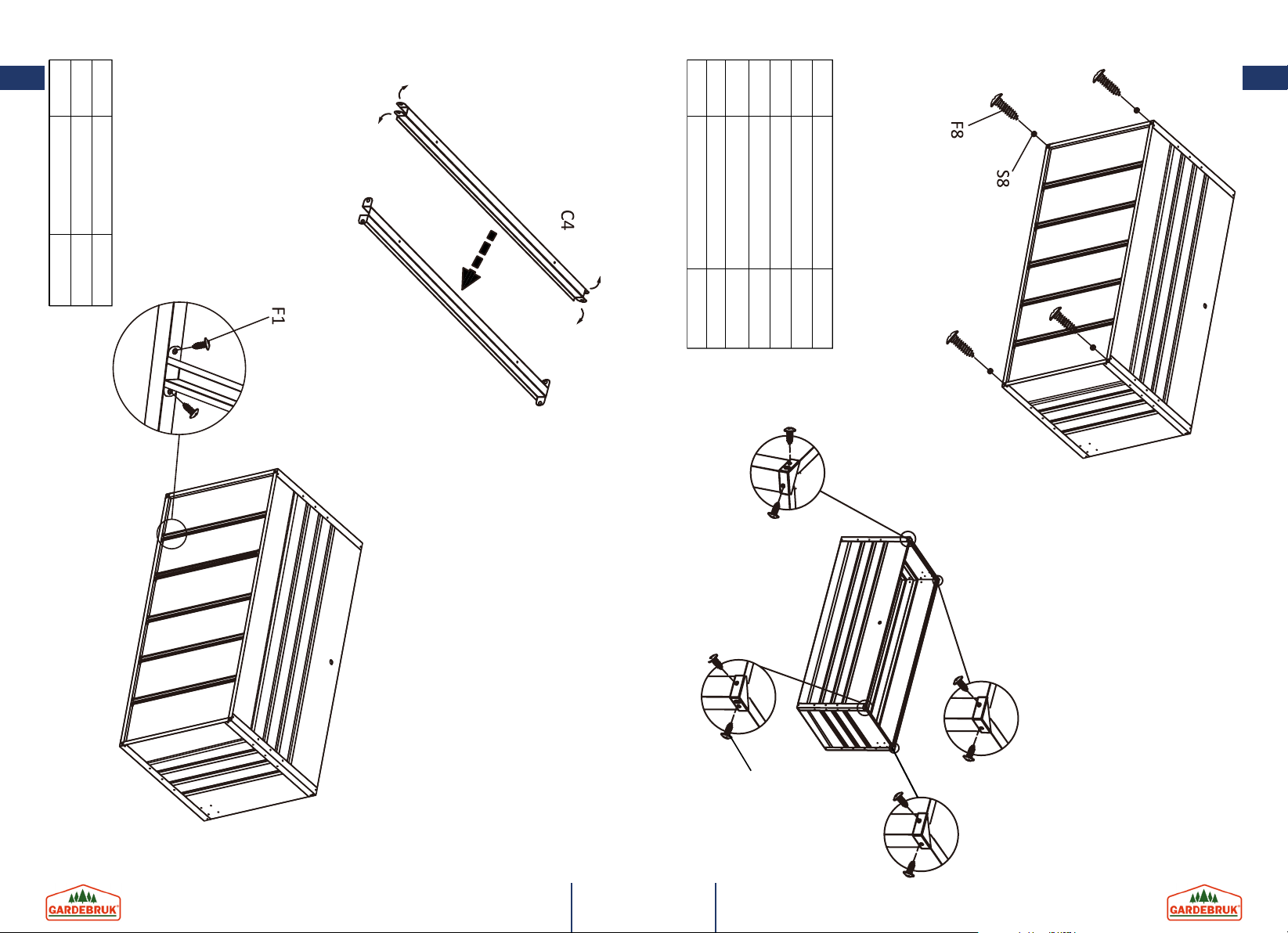

C4 Bottom Stiffener
M4 Self-tapping Screw
Model Description
F1
5
20
Quantity
S4
S4
F1
S5
S6
21
S8 Protect Foot S5 S4 S6
Plastic Protector Plastic Protector Plastic Protector
M4 Self-tapping Screw (Long)
M4 Self-tapping Screw
Model Description
F8 F1
4 2 1 1 4 8
Quantity
20
C4 Bottom Stiffener
M4 Self-tapping Screw
Model Description
F1
5
20
Quantity
S4
S4
F1
S5
S6
21
S8 Protect Foot S5 S4 S6
Plastic Protector Plastic Protector Plastic Protector
M4 Self-tapping Screw (Long)
M4 Self-tapping Screw
Model Description
F8 F1
4 2 1 1 4 8
Quantity

www.DeubaXXL.dewww.DeubaXXL.de
22 23
22
C5 Hydraulic Rod Holder
M4x10 Bolt
Plastic Washer
Model Description
F2 S3
2 8 8
Quantity
P5
23
P5 Bottom Plate
M4 Self-tapping Screw
Plastic Washer
Model Description
F1 S3
1
10 10
Quantity

www.DeubaXXL.dewww.DeubaXXL.de
24 25
24
B1
Tighten with M27 wrench
25
B1 Lock
Lock Lever
Model Description
B2
1 1
Quantity

www.DeubaXXL.dewww.DeubaXXL.de
26 27
16
26
G3 Hydraulic Rod
Top Lid
Model Description
PB05
2
1
Quantity
27

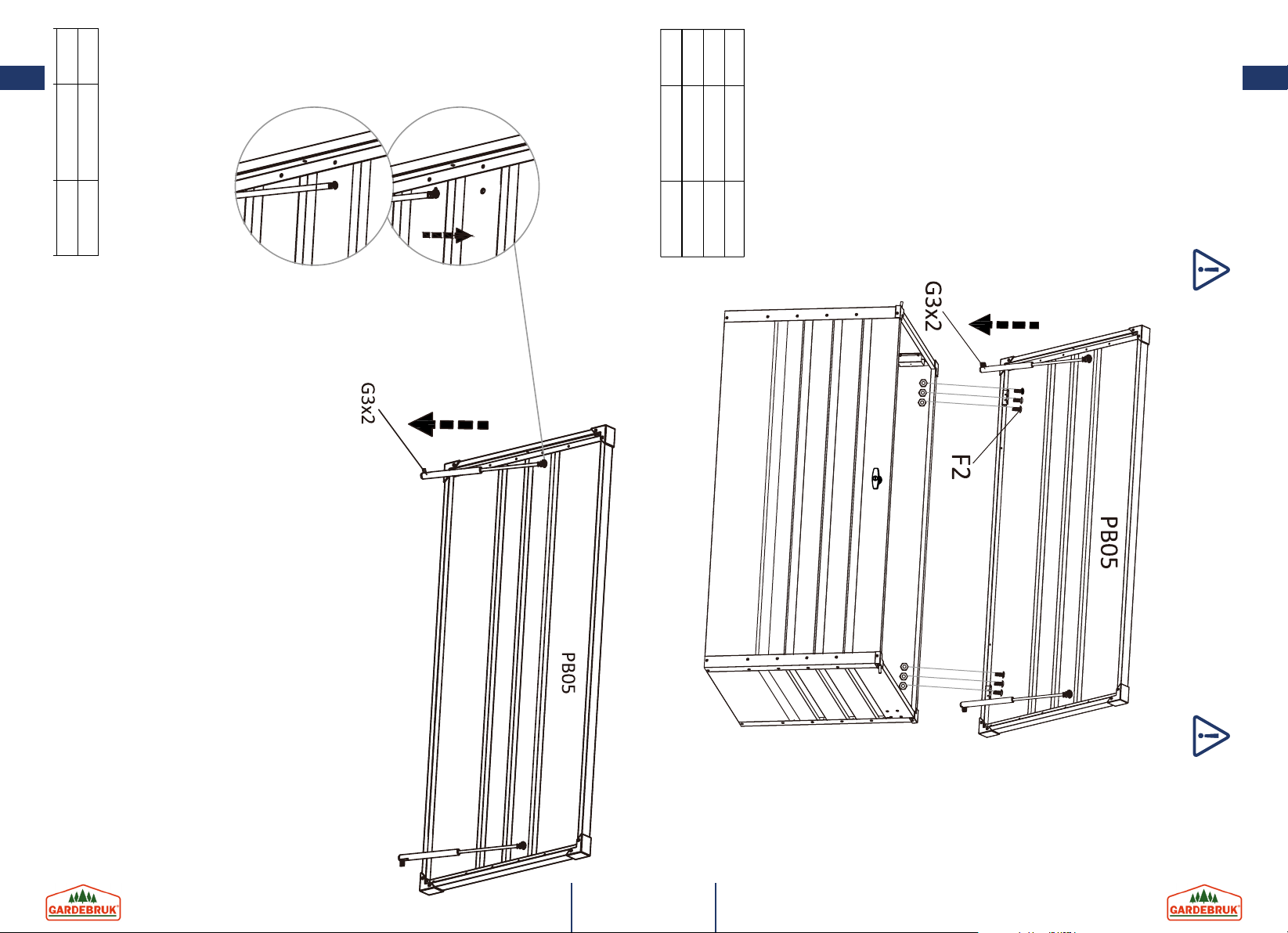

This step requires two people to install. One person need to hold top lid during the whole process. Do not let go until finish
all installation. Otherwish, it may cause top lid to break.
PB05 Top Lid
G3 Hydraulic Rod
4x10 Bolt
Model Description
F2
1 2 6
Quantity
Wichg! Installieren Sie diesen Schri mit 2 Personen! Important! Install this step with 2 persons! Important ! Installez cee étape avec 2 personnes ! Importante! Installare questo passaggio con 2 persone! ¡Importante! ¡Instalar este paso con 2 personas!

www.DeubaXXL.dewww.DeubaXXL.de
28 29
28
M12 wrench
29
29
M4 Self-tapping ScrewF1 8
8
S3 Plastic Washer
Model Description Quantity

www.DeubaXXL.dewww.DeubaXXL.de
30 31
Entsorgung:
Am Ende der langen Lebensdauer Ihres Artikels führen Sie bitte die wertvollen
Rohstoe einer fachgerechten Entsorgung zu, so dass ein ordnungsgemäßes Recycling
stattnden kann. Sollten Sie sich nicht sicher sein, wie Sie am besten vorgehen, helfen
die örtlichen Entsorgungsbetriebe oder Wertstohöfe gerne weiter.
Mise au rebut:
À la n de la longue durée de vie de votre article, veuillez mettre au rebut des matières
recyclables afin de procéder au recyclage. Si vous n'êtes pas sûr des démarches à
suivre, merci de contacter votre communauté d’agglomération ou déchetterie locaux.
Disposal:
Once item end-of-life, please dispose valuable raw materials for a proper recycling. If
you are not sure how to handle it in a correct way please contact your local disposal or
recycling centers for advice.
Gestión de residuos:
Cuando la vida útil de su artículo haya llegado a su n, debe usted llevar las materias
primas valiosas a un punto de recogida especializado para que el proceso de reciclaje
apropiado pueda iniciarse. Si no está seguro de la forma de proceder, lo mejor es que
se dirija a una empresa de gestión de residuos local o a una planta de reciclaje.
Smaltimento:
Quando la lunga vita del vostro prodotto giunge al termine, vi preghiamo di provvedere
allo smaltimento responsabile delle preziose materie prime, affinché possano essere
riciclate nel modo più corretto. In caso di dubbi, vi invitiamo a rivolgervi al centro di
raccolta e riciclaggio più vicino a voi.

Alle Rechte vorbehalten. Ohne schriftliche Zustimmung der Deuba GmbH & Co. KG darf
dieses Handbuch, auch nicht auszugsweise, in irgendeiner Form reproduziert werden oder
unter Verwendung elektronischer, mechanischer oder chemischer Verfahren vervielfältigt oder
verarbeitet werden. Änderungen im Sinne des technischen Fortschritts können jederzeit ohne
Ankündigungen vorgenommen werden. Das Handbuch wird regelmäßig korrigiert. Für technische
und drucktechnische Fehler und ihre Folgen übernehmen wir keine Haftung.
Copyright by
Deuba – Der Onlinehändler Ihres Vertrauens wenn es um Garten-, Deko-
und Haushaltswaren geht. Mit über 4000 Produkten lassen wir Ihr Herz
höher schlagen.
www.DeubaXXL.de
Hergestellt für:
Deuba GmbH & Co. KG
Zum Wiesenhof 84 · 66663 Merzig · Germany
Entdecken Sie täglich Neuheiten und Sonderangebote aus unserem
Sortiment, ein Besuch lohnt sich immer!
