GARDENA®
Water Computer Profi C 1060
Bevattningscomputer C 1060 Profi
Besproeiingscomputer C 1060 Profi
Bewässerungscomputer C 1060 profi
Kasteluohjain Profi C 1060
Operating Instructions
Bruksanvisning
Gebruiksaanwijzing
Gebrauchsanweisung
Kдyttцohjeet

25
GARDENA
Bevattningscomputer C 1060 Profi
1. Anvisningar för bruksanvisningen
Läs bruksanvisningen noga och följ dess anvisningar. Gör dig med hjälp
av denna bruksanvisning väl förtrogen med utrustningen, dess manöver-
element och rätt handhavande liksom Bevattningscomputerns säkerhets-
bestämmelser.
AAv säkerhetsskäl får barn och ungdomar under 16 år liksom personer som inte är förtrogna med denna bruksanvisning inte
använda Bevattningscomputern.
Förvara bruksanvisningen noggrannt.
2. Avsedd användning
GARDENA Bevattningscomputer 1060 Profi är ägnad och avsedd för privat
användning i hus- och hobbyträdgården för uteslutande användning utom-
hus och för styrning av vattenspridare och bevattningssystem.
ABevattningscomputern får inte användas i industriella samman- hang och i förbindelse med kemikalier, livsmedel, lättantändliga
och explosiva ämnen.
Iakttagandet av tillverkarens bifogade bruksanvisning är en förutsättning
för en korrekt användning av GARDENA Bevattningscomputer.
Bruksanvisningen innehåller också förutsättningarna för drift-, service-
och underhåll.
S

2726
5. Kort bruksanvisning
1. Lägg i batteri
Använd endast 9 V Alkalimanganbatteri (Alkaline), typ IEC 6LR61.
Beakta polernas positioner (+/–).
2. Gör en RESET (nollställning av arbetsminnet)
Tryck tangenterna ▲och O.K. samtidigt minst 2 sekunder; varvid alla
LCD-symboler visas för ett ögonblick. Efter detta är alla hittils aktiva
program släckta men aktuellt klockslag och veckodag fortfarande visas.
3. Programmering
– Gå till nästa programnivå genom att trycka tangenten Menu;
bekräfta inställda dad med O.K.
– Ändra blinkande inmatningsdata på resp. programnivå med tan-
genten ▲.
4. Manuell PÅ-/AV-drift
Genom tryckning på man On/Off-tangenten öppnar ventilen, genom
ännu en tryckning stänger den.
Öppningstiden är inställd från fabrik på 30 minuter men kan direkt efter
öppnandet ställas in individuellt med tangenten ▲.
LAktuell tid
Timma + minut O.K.
LVeckodag O.K.
LProg. 1 - 6 + special O.K.
Starttid för bevattningen
LTimmar + minuter O.K.
Bevattningstid
LTimmar + minuter O.K.
LBevattningscykel / dagar O.K.
LOn/Off-Prog. O.K.
Programdata Tidsangivelser
Menu
Menu
Menu
3. Tekniska data
Driftsvattentryck: 1-12 bar
Vätsketyp: klart sötvatten
Max. vätsketemperatur: 40 °C
Antal programstyrda
bevattningsomgångar per dag: upp till 6
Bevattningstid per program: 1 minut till 9 timmar och 59 minuter
Lämpligt batteri: 1 × 9 V alkali-mangan (alkaliskt)
typ IEC 6LR61
Driftstid: c:a 1 år
4. Funktionssätt
Med din nya GARDENA Bevattningscomputer C 1060 Profi har du möjlig-
heten att helautomatiskt bevattna din trädgård när du vill, upptill sex gånger
om dagen, oberoende av om du använder sprinkler system eller dropp-
bevattningssystem.
Din Bevattningscomputer övertar helautomatiskt bevattningen åt dig –
helt efter ditt val av program. Du kan använda morgon eller kväll för bevatt-
ningen, då avdunstningen är som minst eller du kan sätta in Bevattnings-
computern under semestern.
Enkelt och bekvämt programmerar du bevattningsstart, bevattningstid
och bevattningsdag(ar) resp. -cykler.

2928
BRUN TIME Timvisning För bevattningstid
(RUN TIME).
Blinkar vid inmatning.
Minutvisning För bevattningstid
(RUN TIME).
Blinkar vid inmatning.
CBevattningscykler (3rd, 2nd)
Visning av inställda bevattningscykler
i programmläge:
3rd Bevattning var 3. dag
2nd Bevattning var 2. dag
DOn/Off-Prog. Statusvisning
Off Ingen bevattning
(t.ex. under regnperioder).
On Bevattningsprogremmen utförs.
EBatt. ”Batt.” lyser i LCD-displayen vid för låg batteri-
kapacitet. Uppmaning att byta batteri!
FERROR Felmeddelande vid program som kolliderar.
Endast vid användning av special-funktionen.
6.3 Ytterligare funktionsdelar
GAnslutning För GARDENA Fuktighetsmätare (Art.nr. 1187)
och GARDENA Regnsensor (Art.nr. 1189).
HBatterifack För iläggning av 9 V-batteri på baksidan av kontroll-
panelen.
IAnslutningskontakt
Kontakt för anslutning av kontrollpanelen.
JÖverfallsmutter
För anslutning till vattenkran.
KR ¾-adapter för överfallsmutter
För anslutning till vattenkran med R ¾-gänga.
LGARDENA krankoppling
Passar till Original GARDENA System slangkopplingar.

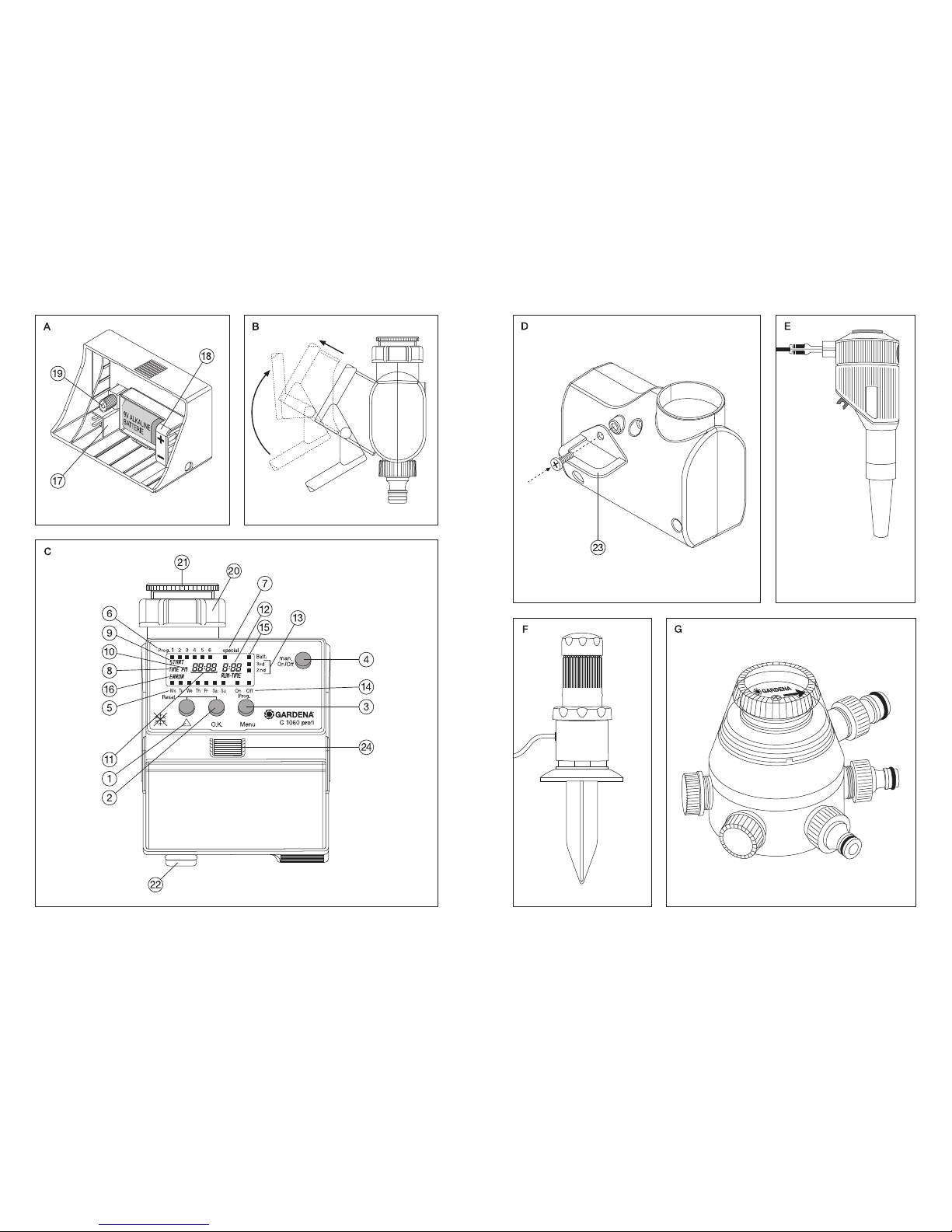

6. Funktionstangenter / Display
6.1 Funktionstangenter (Bild C)
1▲För ändring av enstaka inmatningsdata
(t.ex. totalsummor för timmar, minuter, dagar etc.)
För snabb frammatning hålls knappen nedtryckt.
2O.K. Bekräftelse av med ▲inställda data, liksom bekräf-
telse av datumangivelsen för resp. programavsnitt.
3Menu Går till nästa programnivå.
4man On/Off För direkt och programoberoende öppning och stäng-
ning av vattenflödet.
6.2 LCD-display (Bild C)
5Veckodagar Visning av aktuell veckodag (aktuell datum/klockslag),
(Mo, Tu, etc.) resp. inprogrammerade bevattningsdagar (bevatt-
ningsprogram).
6Prog. Visning av valt program (1-6).
7special För uteslutande användning av den Automatiska
vattenfördelaren, Art.nr. 1198.
Anvisning: Om denna produkt ej används, skall
funktionen inte väljas!
8TIME Blinkar vid inmatning av aktuella data
(timmar, minuter, veckodag).
9START Blinkar vid inmatning av starttid för bevattningen.
0PM Visas vid modeller med 12-timmars-visning (t.ex.
USA, Kanada) kl. 12.00-24.00. AM-cykel utan visning.
A(TIME/ Minutvisning För aktuell tid och
START TIME) starttid för bevattning.
Sekundvisning Blinkar efter inställning/ändring
av aktuella data.
Timvisning För aktuell tid och
starttid för bevattning.

3130
8. Programmering
Innan man börjar med inmatning av bevattningsdata, rekommenderas
att man för översiktens skull för in dem på en av de bevattningsplaner,
som återfinns i bilagan.
Din bevattningsplan kan se ut som följer:
Prog. Start-tid Bev.-tid Bevattningsdagar/-cycler
START TIME RUN TIME Mo Tu We Th Fr Sa Su 2nd 3rd
17:30 0:30 X X X
219:00 0:20 X X
322:30 1:10 X X X
44:00 0:15 X
5– : – – : –
6– : – – : –
Öpnna nu inmatningsläget via tangenten Menu.
Viktig anvisning: För programmeringen kan kontrollpanelen tas loss från
chassit enligt Bild B och programmeringen kan göras mobilt. För att ta loss
kontrollpanelen från chassit: Tryck ner upplåsningstangenten N.
8.1 Inmatning av aktuella data (klockslag/dag)
1. Tryck Menu. Ej nödvändigt
vid första användning!
Timvisningen och TIME blinkar.
2. Mata in timmar, t.ex. 9:00.
Inställningsintervall: 0 - 23.
3. O.K. för att gå vidare till minut-
inmatning.
4. Välj minuter med ▲, t.ex. 30;
gå vidare tiill veckodagsinmatning
med O.K.
Efter måndag (Mo) följer tisdag
(Tu), etc.
MStöldskydd (tillval)
Med en speciell engångsskruv och bygel.
Kan beställas hos GARDENA kundtjänst.
NUpplåsningstangent
För att lösgöra kontrollpanelen.
6.4 Möjliga anslutningsprodukter
Bild E GARDENA Fuktighetsmätare (Art.nr. 1187)
Bild F GARDENA Regnsensor (Art.nr. 1189)
Bild G GARDENA Automatisk vattenfördelare (Art.nr. 1198)
7. Förberedande åtgärder
1. Lägg i batteri (Bild A)
Använd endast 9 V-alkali-mangan (Alkaline)-batterier, typ IEC 6LR61.
Beakta polernas position (+/–).
När datorn tas i drift efter iläggning av nytt batteri, blinkar alla LCD-
symboler (Bild 1) under 2 sekunder.
Därefter är utrustningen färdig att användas (Bild 2).

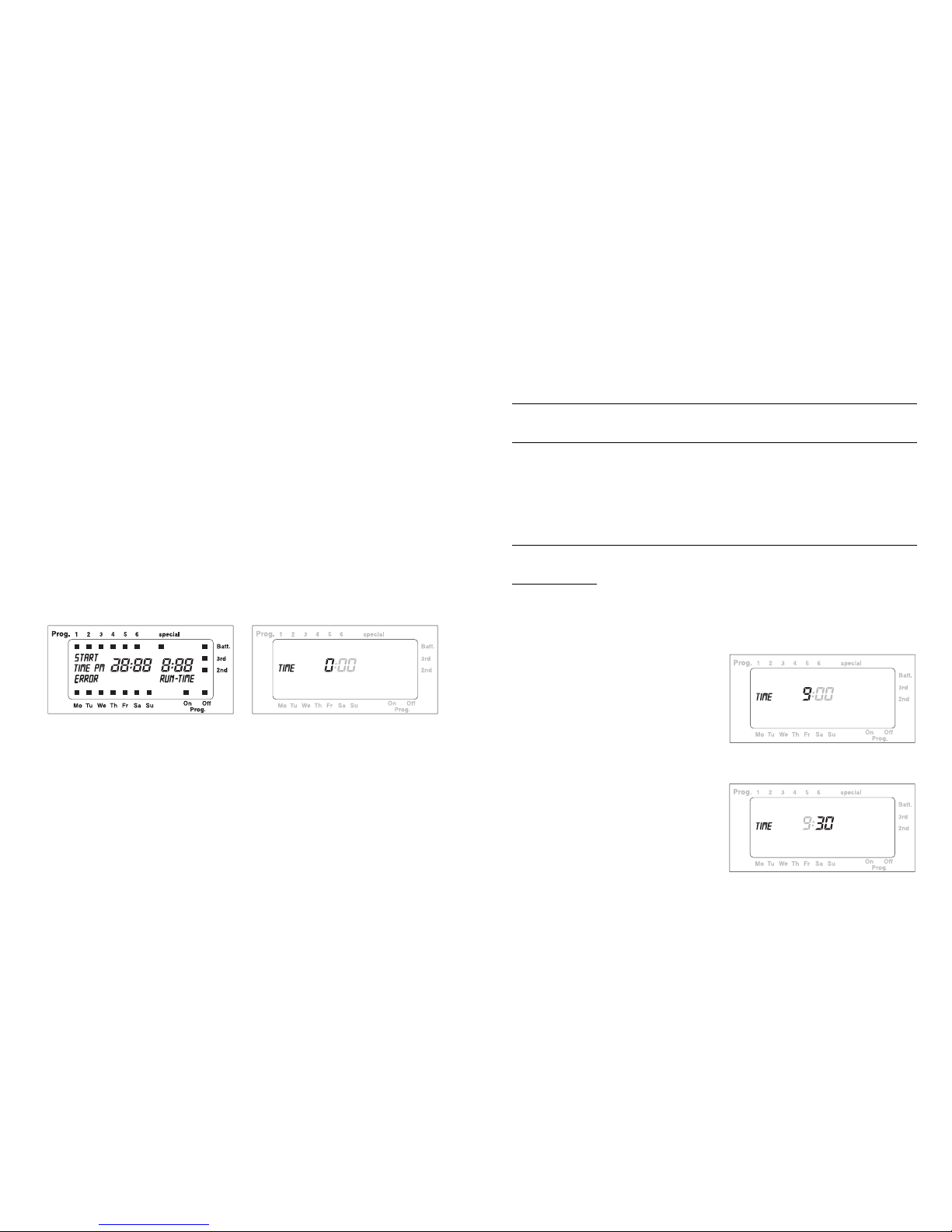

Bild 1 Alla LCD-symboler Bild 2 Utrustningen är färdig
att ta emot inmatningar
2. Anslutning till vattenkran
Bevattningscomputern är försedd med en överfallsmutter för vatten-
kranar med 33,3 mm (R 1)-gänga.
Adapter för R ¾-gänga (26,5 mm)
Bifogade adapter används för att ansluta Bevattningscomputern till
vattenkranar med en R ¾-gänga (26,5 mm). I detta fall skruvar man först
adaptern på vattenkranen och därefter Bevattningscomputern till adap-
tern.
Varning! Skruva på och dra åt för hand. Använd ej tång!

3332
3. Välj startids-minut med ▲,
t.ex. 00.
Bekräfta inmatningen med O.K.
och gå vidare till nästa program-
avsnitt.
Inställningsintervall: 00 - 59
4. Mata in bevattningstids-timmar
(RUN TIME) med ▲,
t.ex. 0timmar.
Bekräfta inmatningen med O.K.
och gå vidare till nästa program-
avsnitt.
Inställningsintervall: 0 - 9
5. Mata in bevattningstids-minuter
med ▲, t.ex. 15 minuter.
Bekräfta inmatningen med O.K.
och gå vidare till nästa program-
avsnitt.
Inställningsintervall: 00 - 59
Max. inställbar bevattningstid är
9 timmar och 59 minuter.
6. Mata in bevattningsdagar/-cykler
med ▲, t.ex. bevattning måndag
(Mo) och fredag (Fr).
Bekräfta inmatningen med O.K.
och gå vidare till nästa program-
avsnitt.
3rd: Bevattning var 3. dag
2nd: Bevattning var 2. dag
5. Välj med ▲aktuell veckodag,
t.ex. Sa för lördag.
6. Bekräfta inmatningen med O.K.
och gå vidare till nästa program-
avsnitt.
8.2 Mata in bevattningsdata (starttid, längd, dagar)
Prog. 1-6:
Upp till 6 bevattningsprogram kan inmatas.
special:
Denna funktion kan uteslutande användas i sammanband med GARDENA
Automatiska vattenfördelare, Art.nr. 1198.
Välj först special och bekräfta med O.K. Däretfer vidare med punkt 2.
Viktigt: Val och radering av special-funktionen är endast möjlig med
RESET (samtidig tryckning av tangenterna ▲och O.K.).
Se även avsnittet ”Automatisk vattenfördelare”.
1. Välj program med ▲,
t.ex. program 3.
Bekräfta inmatningen med O.K.
och gå vidare till nästa program-
avsnitt.
2. Välj starttids-timme (START TIME)
med ▲, t.ex. 6.
Bekräfta inmatningen med O.K.
och gå vidare till nästa program-
avsnitt.
Inställningsintervall: 0 - 23.

3534

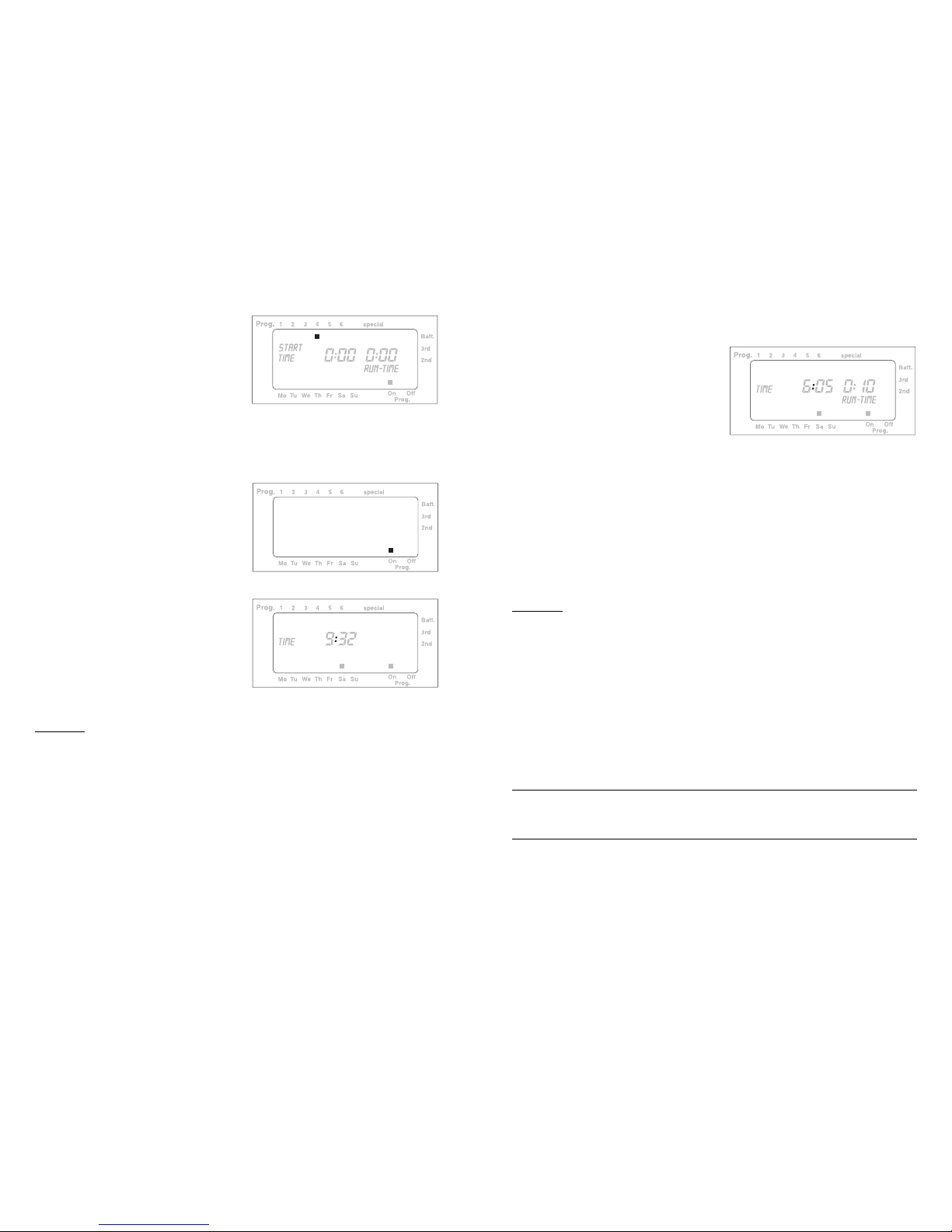

Exempel: (Bild: Displayen under
automatisk bevattning)
– Det är lördag 06:05
–On/Off-Prog. står på On
(bevattning önskas)
– Kvarvarande bevattningstid
(RUN TIME) är 10 minuter.
– Kolontecknet vid tidangivelsen
blinkar
– Klockan går
– RUN TIME räknas baklänges.
En programstyrd öppning av ventilen kan när som helst avbrytas genom
att man trycker på man On/Off-tangenten 4. Programdata (starttid, be-
vattningstid och bevattningsdagar) påverkas därigenom icke.
9. Läsa/ändra program
För att kontrollera inmatade data kan man med upprepat tryckande av
Menu-tangenten programnivåerna resp. genom tryckande av O.K. pro-
gramavsnitten i tur och ordning genomgås och granskas.
Anvisning: Vid genomgång av bevattningsdagarna med O.K. måste
dessa ställas in på nytt. Gamla värden raderas!
För ändring i bevattningsprogrammen se beskrivning i avsnittet ”Program-
mering”.
10. Viktiga driftsanvisningar
Vid kolliderande program och identiska bevattningsdagar, har den
1:a bevattningsstarttiden prioritet, andra program utförs inte.
Exempel:
Program Bevattnings- Bevattnings- Bevattningsdagar
Starttid längd Mo Tu ...
14:001:00 XX
2 4:30 0:40 X
På måndag utförs det första programmet, det andra startar inte.
7. Välj ytterligare program
(se under 1.), eller vidare med
Menu till On/Off-Prog.
8.3 On/Off-Prog.
Med On/Off-programmet sker bevattningen kopplad till väderleksförhållan-
dena.
1. Välj med ▲inställning:
On = Bevattningsprogrammen
utförs.
Off = Bevattningen ställs av,
t.ex. under regnperioder.
2. Bekräftelse av inmatningen
med O.K. och vidare till normal-
displayen.
Anvisning: På varje ställe i programförloppet kan man via tangenten
Menu komma till nästa programnivå (aktuella data, bevattningsdata,
On/Off-Prog., normaldisplay). Data, som inte bekräftas med O.K., sparas
inte i minnet.
Sker under programmeringen under 60 sekunder ingen inmatningen,
avbryts progremmeringsläget och LCD:n visar åter tiden (normaldrift).
Programmeringen är nu avslutad, d.v.s. den inbyggda ventilen öppnar/
stänger helautomatiskt och bevattnar vid inställda tidpunkter.

3736
12. Batteri
12.1 Statusdisplay
Om en bestämd batterispänning underskrids, visas symbolen ”Batt.” E
i displayen. Manuell bevattning kan utföras med ringa batterikapacitet
(ventilen öppnar inte längre), programmerade bevattningstider utförs dock
inte längre. Även vid för låg batterikapacitet stängs en öppnad ventil åter.
Batterispänningen kontrolleras under öppningsimpulsen. Därmed kan
batteriets funktion kontrolleras vid varje tillfälle. För denna kontroll trycker
man helt enkelt man On/Off-tangenten 4. Om ventilen öppnas och
displayelementet Batt. förblir släckt, har batteriet full funktion.
12.2 Batteribyte
Vid ett batteribyte inom 1 minut förblir inmatade data sparade (pro-
gramsäkring). När batterierna tas ur slocknar displayen och så länge
batteribytet pågår utförs inga program.
Efter batteribyte är det att rekommendera att genomföra en datakontroll,
som den beskrivs under punkten ”Läsa/ändra program”.
Om batteribyte inte sker inom 1 minut eller om batterikapaciteten var så
låg, att en öppningsimpuls inte längre utfördes, skall en manuell RESET
(nollställning av alla programdata) utföras. För detta trycks tangenterna ▲
och O.K. samtidigt. Under tangenttryckningen visar LCD-displayen alla
symboler. Efteråt måste programmering ske på nytt. Förut visat datum och
tid är bibehållna.
Viktigt! Lämna tillbaka det förbrukade batteriet till inköpsstället eller
lämna in det till ett av de kommunala returställena. Batteriet får endast
returneras i urladdat tillstånd.
13. Säkerhets- och användningsanvisningar
AMed hänsyn till funktionssäkerheten får endast 9 V-alkali- mangan-batterier (Alkaline) typ IEC 6LR61 användas.
.För att Bevattningscomputern inte vid längre bortovaro skall falla
ifrån p.g.a. svagt batteri, bör man byta batteri med jämna mellan-
rum. Avgörande för bedömningen är hur länge utrustningen varit
i drift, bortovarons uppskattade längd, vilket inte bör överstiga
ett år.
.Bevattningscomputerns funktionssäkerhet beror på batteriets
funktion. Driftstiden på c:a 1 år uppnås endast när nya batterier
uppvisar en driftsspänning av minst 9 V. Prova därför batteriet
innan köp.
11. Manuell, programoberoende PÅ-/AV-drift
(man On/Off)
11.1 Manuell bevattningstid (RUN TIME)
Bevattningsdatorn kan när som helst köras manuellt genom att trycka
man On/Off-tangenten 4. Genom tryckning av tangenten öppnas vatten-
flödet. I LCD-displayen visas 0:30 RUN TIME; d.v.s. bevattningstiden
(RUN TIME) är satt till 30 minuter. Efter 30 minuter stängs ventilen.
Fabriksinställning
Öppningstiden är av säkerhetsskäl förinställd från fabrik till 30 minuter
och när som helst avbrytas genom tryckning av man On/Off-tangenten.
Individuell inställning
Förutom den fabriksinställda öppningstiden på 30 minuter kan man också
ställa in en individuell öppningstid.
1Tryckman On/Off-tangenten. Ventilen öppnar.
2. Så länge RUN TIME blinkar, kan öppningstiden via tangenten ▲ställas
in på tider mellan 0:00 - 0:59.
Tips: Om RUN TIME Bi detta läge ställs på 0:00, stänger ventilen och
förblir även vid tryckning av man On/Off-tangenten stängd (Barnsäkring).
Den ändrade öppningstiden är lagrad, d.v.s. vid varje framtida manuella
ventilöppning kommer den ändrade tiden att gälla.
11.2 RESET – Återgång till den RUN TIME, som ställts in från fabrik
Vid RESET (alla programdata nollställs), d.v.s. samtidig tryckning av tan-
genterna ▲och O.K. under 2 sekunder, sätts den manuella öppningstiden
åter till 30 minuter.
11.3 Manuell öppning/stängning av ventilen
En programstyrd öppning av ventilen kan genom tryckning av man On/Off-
tangenten 4när som helst stängas i förtid, utan att programdata (start-
tid, bevattningstid och bevattningsdagar) påverkas.
Om ventilen öppnades manuellt och en programstyrd bevattningsstart
kolliderar med en manuell öppningstid, undertrycks den programmerade
starttiden.
Exempel: Ventilen öppnas kl. 9.00, öppningstiden är 30 minuter.
Ett program, vars starttid (START TIME) ligger mellan 9.00 och 9.30,
utförs i detta fall inte.

3938
14.2 Automatisk vattenfördelare (Bild G)
Funktion
Genom anslutning av den Automatiska vattenfördelaren, Art.nr. 1198, kan
upp till 6 bevattningssträngar styras med bevattningsdatorn C 1060 Profi.
Idealisk vid otillräcklig vattenmängd eller vid skiftande vattenbehov hos
olika plantområden. Möjliggör drift av alla bevattensträngar i tur och ord-
ning.
Programmering
Din bevattningsdator C 1060 Profi kan med special-funktioner ta hänsyn
till de särskilda krav, som den Automatiska vattenfördelaren, Art.nr. 1198,
ställer vid programmeringen. Beakta därvid följande anvisningar:
Genomför en RESET (samtidig tryckning av tangenterna ▲och O.K.)
innan special-funktionen ställs in.
Anvisning: För en säker kopplingsfunktion hos den Automatiska vatten-
fördelaren är det nödvändigt att lägga in en paus på minst 30 minuter
mellan de i bevattningsdatorn inlagda programmen. Efter det att special-
funktionen bekräftats med O.K. och data för det första programmet matats
in (se kapitlet ”Programmering”), förprogrammeras automatiskt alla där-
efter följande program.
Denna förprogrammering tar hänsyn till alla nödvändiga 30-minuterspauser
mellan programmen liksom till en minimum-bevattningstid på 30 sekunder
(displayen visar 1 minut). Denna bevattningstid behövs för att den Auto-
matiska vattenfördelaren ska kunna koppla om till nästa utgång och för
att korrekt koppling mellan bevattningsprogram och resp. bevattningssträng
skall ske. Den bevattningsdag, som matats in för det första bevattnings-
programmet, gäller funktionsbetingat även för alla andra bevattningspro-
gram.
Felmeddelande (ERROR)
Den av datorn gjorda förprogrammeringen av bevattningsstarttid och
-längd kan man anpassa till sina individuella krav. Om ovanstående paus-
tider inte beaktas, accepteras ändringen inte och ett felmeddelande
(ERROR) visas i displayen.
RESET-funktion
Då kollisioner lätt kan förekomma vid tätt på varandra följande programslut
och programstarter, är det ändamålsenligt att göra en RESET (samtidigt
tryckande av tangenterna ▲och O.K.) och nyinmatning av bevattnings-
data.
.Bevattningscomputern får endast monteras lodrätt med överfalls-
muttern uppåt, detta för att förhindra att vatten tränger in i batteri-
facket.
.Programmera Bevattningscomputern med vattenkranen stängd.
Så förhindrar man att i onödan blir blöt medan man testar den
manuella PÅ-/AV-funktionen (man On/Off). För att kunna program-
mera kan man ta loss kontrollpanelen från chassit.
.Använd Bevattningscomputern endast utomhus.
OBS! Drift av Bevattningscomputern är ej tillåten inomhus.
.Innan frosten kommer skall Bevattningscomputern lagras frost-
säkert och torrt.
.Bifogat skydd för användardisplayen monteras enligt Bild B.
För att skydda användardisplayen mot väder och vind skall
skyddet fällas upp efter datainmatningen.
Klistra fast bifogade programmeringshjälp på insidan av display-
skyddet.
.Vid hög temperatur (över 60 °C vid displayen) kan det förekomma
att LCD-displayen slocknar. Detta har dock ingen inverkan på pro-
gramförloppet. När displayen svalnar av, återkommer visningen.
.Det genomströmmande vattnet får ha en temperatur av högst 40°C.
.Minsta driftstryck är 1 bar, det högsta 12 bar.
.Smutsfiltret i överfallsmuttern Jbör regelbundet kontrolleras
och vid behov utbytas.
.Undvik dragbelastningar. Dra inte i ansluten vattenslang.
.Använd endast klart sötvatten.
14. Tilläggsutrustning
14.1 Stöldskydd (Bild D)
För att skydda er mot stöld av Bevattningscomputern, kan man beställa
GARDENA Stöldskydd M(1815-00.791.00) hos GARDENA Service.
Stöldskyddets fästanordning skall fästas på datorns baksida. Observera
att bifogad skruv inte kan lossas, så snart den skruvats i. Fästanordningen
kan användas till att fästa t.ex. en kedja.

4140
14.4 GARDENA Regnsensor (Bild F)
Alternativt kan GARDENA Regnsensor (Art.nr. 1189) anslutas. Därigenom
finns möjligheten att styra bevattningen med hänsyn till nederbörden.
Montering
Regensensorns kabel ansluts vid anslutningen Gpå baksidan av kontroll-
panelen (Bild A).
Funktionssätt
Om den anslutna regnsensorn signalerar en viss regnmängd, avbryts
bevattningsaktiviteten, resp. startar inte.
Tips: Den manuella bevattningen (man On/Off) förblir oberoende av
denna styrning.
15. Störningar
Störning Möjlig orsak Åtgärd
Ingen display Batteriet felaktigt inlagt. Kontrollera polpositonen
visas. (+/–).
Batteriet är tomt. Lägg i det nya Alkaline-
batteriet och kontrollera
med man On/Off-
tangenten.
Temperaturen vid Efter avsvalning
displayen är högre än genom att temperaturen
60 °C. sjunker:
Kontrollera med
man On/Off.
Inmatning av Aktuella data (timmar, Ställ in aktuella data.
bevattningsdata minuter, dag) är inte
(starttid, längd, fullständigt inställda.
dagar) inte möjlig.
Manuell öppning Svagt batteri, ”Batt.”- Lägg i nytt Alkaline-
med “man On/Off”- symbolen visas. batteri.
tangenten ej Manuell On-längd Ställ in manuell
möjlig. sätts till 0:00. On-längd.
Vattenkranen stängd. Öppna vattenkranen.
On/Off-Prog.
Om, efter bekräftelse av special-funktionen, bvattningsprogrammen
sätts ur funktion (statusvisningen står på Off-Prog.), kortas alla program
med denna starttid till minimum-bevattningstiden 30 Sek. (displayen visar
1 minut). Därigenom bibehålls kopplingen mellan bevattningsprogram
och den automatiska vattenfördelarens resp. utgång.
Genom en kort öppning av vattenflödet vidarekopplas den Automatiska
vattenfördelarens utgångar, så att när bevattningsprogrammen åter akti-
veras (statusvisningen står på On-Prog.) den ursprungliga kopplingen
mellan önskat bevattningsprogram och resp. utgång bibehålls.
Fuktighetsmätare, Regnsensor
Vid användning av Bevattningscomputern C 1060 Profi tillsammans
med den Automatiska vattenfördelaren (Art.nr. 1198), Fuktighetsmätaren
(Art.nr. 1187) resp. Regnsensorn (Art.nr. 1189), beakta följande:
Är special-funktionen aktiverad och Fuktighetsmätaren resp. Regnsensorn
signalerar tillräcklig fuktighet, avbryts pågående bevattning. Bevattnings-
tiden för efterföljande bevattningar kortas till 30 sekunder (displayen visar
1 minut), tills Fuktighetsmätaren/Regnsensorn åter släpper bevattningen
fri. Därefter utförs den ursprungligen inmatade bevattningstiden. Genom
den avkortade bevattningen vid tillräcklig markfuktighet säkerställs att den
automatiska vattenfördelaren vidarekopplas till nästa utgång varigenom
den korrekta kopplingen mellan bevattningsprogram och resp. fördelarut-
gång bibehålls.
14.3 GARDENA Fuktighetsmätare (Bild E)
Med GARDENA Futkighetstmätare (Art.nr. 1187) finns möjligheten att
dessutom styra bevattningen med hjälp av markfuktigheten.
Montering
Markfuktmätarens kabel ansluts vid anslutningen Gpå baksidan av
kontrollpanelen (Bild A).
Funktionssätt
Om den anslutna markfuktmätaren signalerar att markfuktigheten är till-
räcklig, avbryts bevattningsaktiviteten, resp. startar inte.
Tips: Den manuella bevattningen (man On/Off) förblir oberoende av
denna styrning.

4342
Störning Möjlig orsak Åtgärd
Bevattning sker ej. Batterikapaciteten för Lägg i nytt Alkaline-
låg, ”Batt.”-symbolen batteri.
visas.
Aktuella data (timmar, Kontrollera och fyll
minuter, dag) är inte ev. i felande data.
fullständigt inställda.
On/Off-prog. aktiv – Reaktivera program och
markeringen stå på ställ markeringen på On
Off. (se “On/Off-prog.”).
Inmatning/ändring av Mata in/ändra data
data under startimpulsen utanför inställda start-
eller omedelbart därför- tider.
innan.
Ventilen var manuellt Undvik ev. program-
öppnad. Programmet kollisioner.
undertrycktes.
Vattenkranen stängd. Öppna vattenkranen.
Programkollisioner: Mata in data på nytt.
1. START TIME har Uteslut program-
prioritet, andra program kollisioner.
utförs ej.
Fuktighetsmätaren/ Om torka råder:
Regnsensorn signalerar Undersök Fuktighets-
tillräcklig fuktighet. mätarens/Regn-
sensorns placering.
Batteriet slut efter Batteriet ej alkaliskt. Använd Alkaline-
kort användning. batteri.
Odefinierad Batteribyte skedde inte Genomför en RESET
LCD-visning efter inom 100 sekunder genom samtidig tryck-
batteribyte. eller batteriet var redan ning av tangenterna
så svagt att någon ▲och O.K.
öppningsimpuls inte Mata in data på nytt
med gavs. enligt ovan.
Produktbeskrivning:
Bevattningscomputer
Typ : C 1060 Profi
Art.nr.: 1815
EU direktiv:
Elektromagnetisk kompatibilitet
89/336/EC
Direktiv 93/68/EC
CE-Märkningsår: 1998
Ulm, 1998.07.17.
Thomas Heinl
Technical Director
Om något fel uppstår på produkten, kontakta GARDENA Service,
eller sänd in maskinen tillsammans med en kort beskrivning av felet till
GARDENA Svenska AB, Malmö.
Tillverkaren är inte ansvarig för skada som orsakats av produkten
om skadan beror på att produkten har reparerats felaktigt eller om,
vid reparation eller utbyte, andra än Original GARDENA reservdelar
har använts. Samma sak gäller för kompletteringsdelar och tillbehör.
EU Tillverkarintyg
Undertecknad firma
GARDENA Kress + Kastner GmbH · Hans-Lorenser-Str. 40 · D-89079 Ulm
intygar härmed att nedan nämnda produkter överensstämmer med EU:s
direktiv, EU:s säkerhetsstandard och produktspecifikation.
Detta intyg upphör att gälla om produkten ändras utan vårt tillstånd.

103102
N
Garantie
GARDENA geeft op dit product
1 jaar garantie (vanaf de aankoop-
datum). Deze garantie heeft be-
trekking op alle wezenlijke defecten
aan het toestel, die aanwijsbaar op
materiaal- of fabricagefouten be-
rusten. Garantie vindt plaats door
de levering van een vervangend
apparaat of door de gratis reparatie
van het ingestuurde apparaat, naar
onze keuze, indien aan de volgen-
de voorwaarden is voldaan:
.Het apparaat werd vakkundig
en volgens de adviezen in de
gebruiksaanwijzing behandeld.
Noch de koper, noch een derde
persoon heeft getracht het ap-
paraat te repareren.
.Het apparaat werd voldoende
gefrankeerd aan de GARDENA
technische dienst gestuurd,
met toevoeging van een volledig
ingevulde garantiekaart resp.
kopie van de rekening.
Deze garantie van de producent
heeft geen betrekking op de ten
aanzien van de handelaar/verkoper
bestaande aansprakelijkheid.
Defecten aan de besproeiings-
computer door verkeerd inge-
legde of lekkende batterijen
vallen niet onder de garantie.
D
Garantie
GARDENA gewährt für dieses
Produkt 1 Jahr Garantie (ab Kauf-
datum). Diese Garantieleistung
bezieht sich auf alle wesentlichen
Mängel des Gerätes, die nach-
weislich auf Material- oder Fabri-
kationsfehler zurückzuführen
sind. Sie erfolgt durch die Ersatz-
lieferung eines einwandfreien
Gerätes oder durch die kostenlose
Reparatur des eingesandten
Gerätes nach unserer Wahl, wenn
folgende Voraussetzungen ge-
währleistet sind:
.Das Gerät wurde sachgemäß
und laut den Empfehlungen
in der Gebrauchsanweisung
behandelt. Es wurde weder vom
Käufer noch von einem Dritten
versucht, das Gerät zu repa-
rieren.
.Das Gerät wurde ausreichend
frankiert direkt an eine der
GARDENA Servicestellen ge-
sandt, unter Beifügung der voll-
ständig ausgefüllten Garantie-
karte bzw. des Rechnungs-
beleges.
Diese Hersteller-Garantie berührt
die gegenüber dem Händler/
Verkäufer bestehenden Gewähr-
leistungsansprüche nicht.
Defekte am Bewässerungs-
computer durch falsch einge-
legte oder ausgelaufene Bat-
terien sind von der Garantie
ausgeschlossen.
G
Guarantee
GARDENA guarantees this product
for 12 months (from date of pur-
chase). This guarantee covers all
serious defects of the unit that can
be proved to be material or manu-
facturing faults. Under warranty we
will either replace the unit or repair
it free of charge if the following
conditions apply:
.The unit must have been
handled properly and in keep-
ing with the requirements of
the operating instructions.
Neither the purchaser nor a
non-authorised third party have
attempted to repair the unit.
.The unit has been returned
directly to a GARDENA
Service Centre, postage paid,
together with the completed
and signed warranty card and
proof of purchase.
This manufacturer’s guarantee
does not affect the user’s existing
warranty claims against the dealer/
seller.
Defects in the Water Computer
attributable to batteries which
have been incorrectly installed
or are leaking are excluded
from the warranty provisions.
S
Garanti
GARDENA lämnar 1 års garanti
för denna produkt. Garantin gäller
från inköpsdatum. Garantin om-
fattar väsentliga fel på produkten
som beror på fabrikations- eller
materialfel och som påtalats oss
före garantitidens utgång.
Garantin innebär utbyte mot en
produkt med perfekt funktion eller
gratis reparation av den insända
produkten om följande villkor är
uppfyllda:
.Produkten har använts var-
samt och enligt bruksanvis-
ningen. Köparen eller någon
annan får inte ha försökt repa-
rera produkten.
.Produkten sänds fraktfritt
och väl emballerad direkt till
GARDENA Service tillsammans
med komplett ifylld garantisedel.
Tillverkarens garanti gäller ej sär-
skilda överenskommelser mellan
återförsäljare och köpare.
Defekter på bevattningscompu-
tern som uppstått genom fel
insatta eller förbrukade batterier
omfattas inte av garantin.

105
✃
Warranty Card
Garantikort
Garantiekaart
Garantiekarte
Takuukortti
Water Computer Profi C 1060 Art. 1815
Bevattningscomputer C 1060 Profi
Besproeiingscomputer C 1060 Profi
Bewässerungscomputer C 1060 profi
Kasteluohjain Profi C 1060
Was purchased on:
Försäljningsdatum:
Werd gekocht op:
Wurde gekauft am:
Ostopäivä:
Dealer’s stamp/Receipt:
Återförsäljarens stämpel:
Stempel van de handelaar:
Händlerstempel:
Jälleenmyyjän nimi tai leima:
Reasons for complaint:
Reklamation:
Klacht:
Beanstandung:
Palautuksen syy:
104
f
Takuu
GARDENA myöntää tälle tuotteelle
12 kk takuun ostopäivästä lukien.
Takuu kattaa kaikki merkittävät
laiteviat, jotka voidaan osoittaa
johtuvan materiaali- tai valmistus-
virheestä. Takuuaikana vaihdamme
tuotteen uuteen tai korjaamme
sen veloituksetta, mikäli seuraavat
ehdot on täytetty:
.Tuotetta on käytetty oikein käyt-
töohjeiden mukaisesti. Ostaja
tai kolmas, asiantuntematon
osapuoli ei ole yrittänyt korjata
tuotetta.
.Tuote on toimitettu GARDENA-
huoltopisteeseen tai maahan-
tuojalle postimaksu maksettuna
ja huolellisesti täytetty takuu-
kortti sekä maksukuitti, josta
ilmenee ostopäivä ja -paikka,
mukaan liitettynä.
Tämä valmistajan takuu ei vaikuta
olemassa oleviin takuuvaateisiin
kohdistuen jälleenmyyjään tai
muuhun myyjään eikä vaikuta
millään tavalla ostajan lakisäätei-
siin oikeuksiin.
Laiteviat, jotka katsotaan aiheu-
tuneen väärin asetettujen tai vuota-
vien paristojen johdosta, eivät
kuuluu takuun piiriin.
G
In case of claim cut out the
warranty card and send it
together with the unit to the
GARDENA Service Centre.
S
Klipp ut garantikortet och sänd
den tillsammans med produkten
till GARDENA Service.
N
In geval van reclamatie de
garantiekaart uitknippen en
tezamen met het apparaat
opsturen.
D
Im Reklamationsfall die
Garantiekarte ausschneiden
und mit dem Gerät einsenden.
f
Irrota valitustapauksessa
takuukortti ja lähetä se laitteen
mukana.

107106
Prog. Start Time Run Time Mo Tu We Th Fr Sa Su 2nd 3rd
1
2
3
4
5
6
Prog. Start Time Run Time Mo Tu We Th Fr Sa Su 2nd 3rd
1
2
3
4
5
6
Prog. Start Time Run Time Mo Tu We Th Fr Sa Su 2nd 3rd
1
2
3
4
5
6
Prog. Start Time Run Time Mo Tu We Th Fr Sa Su 2nd 3rd
1
2
3
4
5
6
Prog. Start Time Run Time Mo Tu We Th Fr Sa Su 2nd 3rd
1
2
3
4
5
6
Prog. Start Time Run Time Mo Tu We Th Fr Sa Su 2nd 3rd
1
2
3
4
5
6

Deutschland
GARDENA
Kress + Kastner GmbH
Abt. Kundendienst
Hans-Lorenser-Straße 40
D-89079 Ulm
Produktfragen: (0731) 490 -246
Reparaturen: (0731) 490- 290
Argentina
Unitán s.a.i.c.a.
Paseo Colón 221 – P. 10°
1399 Buenos Aires
Australia
NYLEX Corporation Ltd.
25-29 Nepean Highway
P.O. Box 68
Mentone, Victoria 3194
Austria
GARDENA Österreich
Gesellschaft m.b.H.
Stettnerweg 11-15
2100 Korneuburg
Belgium
MARKT (Belgium) NV/ SA
Sterrebeekstraat 163
1930 Zaventem
Canada
Continental Industries
100, Summerlea Road
Brampton, Ontario
Canada L6T 4X3
Chile
Comercial Maquinex
Nueva Panamericana Sur,
Nº 1050
San Bernardo
Santiago de Chile
Cyprus
FARMOKIPIKI LTD
P.O. Box 7098
74, Digeni Akrita Ave.
1641 Nicosia
Czech Republic
GARDENA spol. s.r.o.
Brn`énská 634
66442 Brno-Mod`´rice
Denmark
GARDENA Danmark A /S
Bejlerholm 10
Postbox 168
9400 Nørresundby
Finland
Habitec Oy
Martinkyläntie 52
01720 Vantaa
France
GARDENA France
Service Après-Vente
BP 16
95611 Cergy Pontoise Cedex
Great Britain
GARDENA UK Ltd.
27-28 Blezard Business Park
Brenkley Way
Seaton Burn
Newcastle upon Tyne
NE13 6DS
Greece
Agrokip
G. Psomadopoulos & Co.
20, Lykourgou str.
Kallithea
Athens
Hungary
GARDENA Magyarország Kft.
Késmárk utca 22
1158 Budapest
Iceland
Heimilistaeki hf
Saetun 8
P.O. Box 5340
125 Reykjavik
Italy
GARDENA Italia S.r.l.
Via Donizetti 22
20020 Lainate (Mi)
Japan
KAKUDAI Mfg. Co. Ltd.
1-4-4, Itachibori Nishi-ku
Osaka 550
Luxembourg
Magasins Jules Neuberg
Grand Rue 30
Case Postale No. 12
Luxembourg 2010
Netherlands
MARKT (Holland) BV
Postbus 219
1380 AE Weesp
New Zealand
NYLEX New Zealand Limited
Head Office
22, Ormiston Road
Private Bag
South Auckland Mail Centre
Auckland
Norway
GARDENA Norge A/ S
Postboks 214
2013 Skjetten
Poland
GARDENA Polska Sp. z o.o.
Orzeszyn 35a k/Piaseczna
05-532 Baniocha
Portugal
MARKT (Portugal), Lda.
Recta da Granja
do Marquês
Algueirão
2725 Mem Martins
Russia / Россия
АО АМИДА
ул. Моcфилмовcкая 66
117330 Моcква
Singapore
Variware
Holland Road
Shopping Centre
227-A 1st Fl., Unit 29
Holland Avenue
Singapore 1027
Slowenia
Silk d.o.o. Trgovina
Brodiљиe 15
1236 Trzin
South Africa
GARDENA
South Africa (Pty.) Ltd.
P.O. Box 11534
Vorna Valley 1686
Spain
ANMI
Andreu y Miriam S.A.
Calle Pere IV, 111
08018 Barcelona
Sweden
GARDENA Svenska AB
Box 9003
20039 Malmö
Switzerland
GARDENA
Kress + Kastner AG
Bitziberg 1
8184 Bachenbülach
Turkey
Bahçe Tarim ve Sulama
Araçlari Ticaret A.Þ.
Soganlik Yolu Yalniz
Selvi Sok. No. 21
Kartal
81440 Ýstanbul
USA
GARDENA
3085 Shawnee Drive
Winchester VA 22604
1815-28.960.02/0001 GARDENA Kress + Kastner GmbH Postfach 27 47 · D-89070 Ulm · http://www.gardena.de
