Installation Instructions
Built-In Dishwasher
If you have questions, call 800.GE.CARES (800.432.2737) or visit our Website at: GEAppliances.com
In Canada call 1.800.561.3344 or www.GEAppliances.ca
BEFORE YOU BEGIN
Read these instructions completely and
@ carefully.
IMPORTANT. Observe all governing codes
and ordinances.
* Note to Installer - Be sure to leave these instructions for the
consumer’s and local inspector’s use.
¢ Note to Consumer - Keep these instructions with your
Owner’s Manual for future reference.
* Skill Level - Installation of this dishwasher requires basic
mechanical, electrical and plumbing skills. Proper installation
is the responsibility of the installer. Product failure due to
improper installation is not covered under the Warranty.
See warranty information.
* Completion Time - 1 to 3 Hours. New installations require
more time than replacement installations.
imagination at work
IMPORTANT ~ The dishwasher MUST
be installed to allow for future removal from the enclosure
if service is required.
If you received a damaged dishwasher, you should
immediately contact your dealer or builder.
FOR YOUR SAFETY
Read and observe all CAUTIONS and WARNINGS
shown throughout these instructions. While performing
installations described in this booklet, gloves and either
safety glasses or goggles should be worn.
WARNING
To reduce the risk of electrical shock, fire,
or injury to persons, the installer must
ensure that the dishwasher is completely
enclosed at the time of installation.
ADVERTENCIA
Para reducir el riesgo de descarga
eléctrica, incendio o lesiones a personas,
el instalador debe asegurarse de que el
lavaplatos esté completamente cerrado
en el momento de Ia instalacién.
@
READ CAREFULLY.
KEEP THESE INSTRUCTIONS.
31-30263 05-10 GE

Installation Preparation
PARTS SUPPLIED:
O Two #8 Phillips flat head wood screws, 5/8”long
to secure dishwasher to underside of countertop
(in literature package).
external thread on one end, opposite end sized to
fit water supply)
O
Thread
seal
tape
90°
Elbow,
Hand
Thread
Seal Tape
O
UL
Listed
wire
nuts
(3)
Ferruleand
Shut-Off
p
Compression Nut valve
MATERIALS YOU WILL NEED:
Ol Ferrule, compression nut and 90° Elbow (3/8”NPT =)
dee S S0=
Wire Nuts {3}
Air gap for drain hose, if required
Waste tee for house plumbing, ifapplicable — waste Tee S
Electrical cable or power cord, if applicable Electrical Cable
Screw type hose clamps (or Power Cord, if applicable)
Strain relief for electrical connection.
Hand shut-off valve
Water line 3/8”min. copper
Coupler for extending drain line, if applicable
Materials For New Installations Only: co
Strain Relief
Screw Type | |
Hose Clamps
Coupler
OOHOOaoaaod
TOOLS YOU WILL NEED:
Phillips
head
screwdriver
RS
te
CO
oO 9/16"and 1/4”nutdriver Phillips head 5/16’and 6" Adjustable
O 6” Adjustable wrench screwdriver 1/4’nutdriver wrench
O Level
O Carpenters square —\ ARE Co ( 0) Carpenters |
O Measuring tape * Square
O Safety glasses Measuring tape
O Flashlight
O Bucket to catch water when flushing the line
O Gloves
A
i
For New Installations Only:
O Tubing cutter
O Drill and appropriate bits
O Hole saw set Tubing cutter Drill and Bits
a Gloves
Hole saw set
é

Installation Preparation

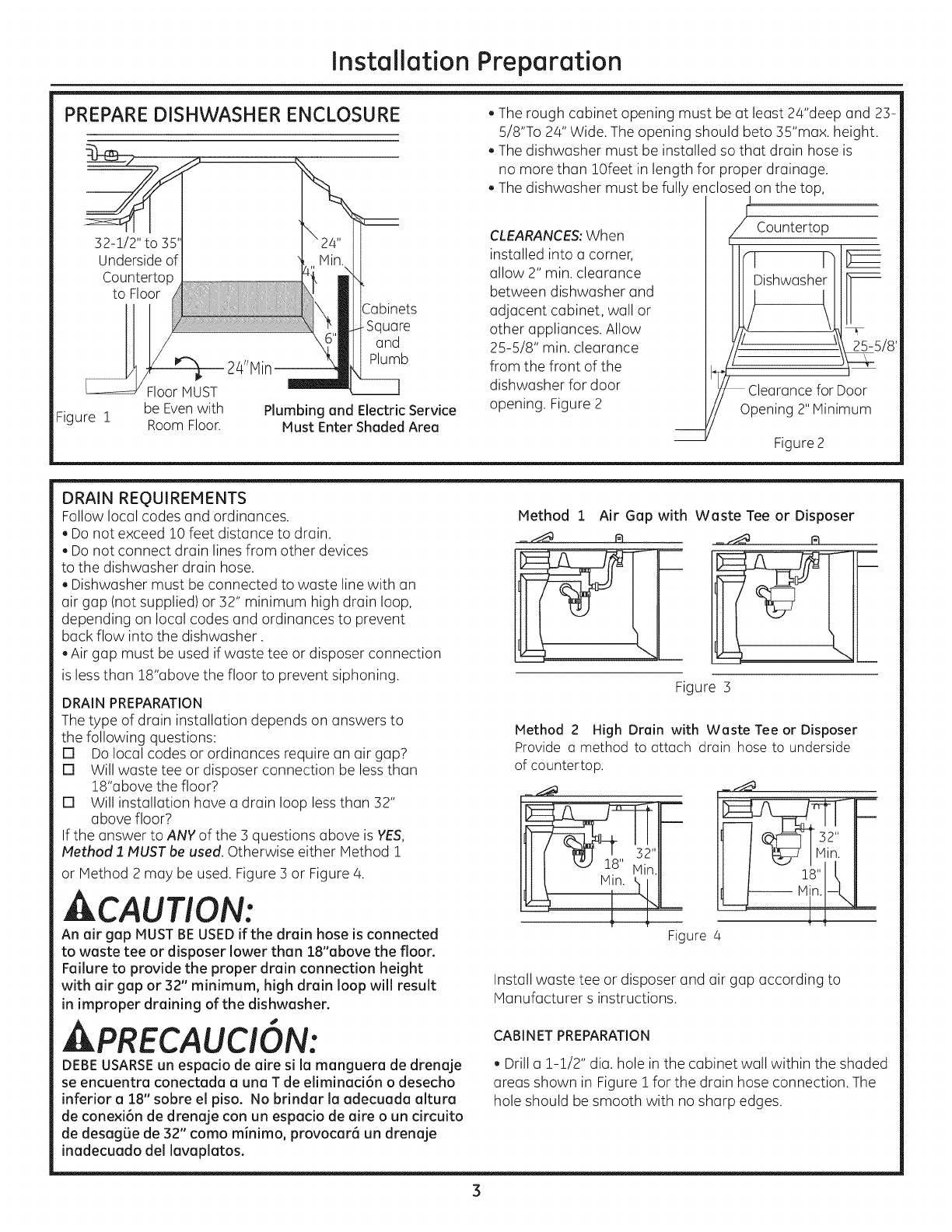

PREPARE DISHWASHER ENCLOSURE
32-1/2" to 35"
Underside of
Countertop
to Floor
s
Cabinets
_+ Square
and
Plumb
Floor MUST
be Even with
Room Floor.
Plumbing and Electric Service
Figure
1
Must
Enter
Shaded
Area
* The rough cabinet opening must be at least 24”deep and 23-
5/8°To 24” Wide. The opening should beto 35”max. height.
* The dishwasher must be installed so that drain hose is
no more than 10feet in length for proper drainage.
¢ The dishwasher must be fully enclosed on the top,
CLEARANCES:
When
Countertop
installed into a corner,
allow 2” min. clearance
between dishwasher and
adjacent cabinet, wall or
other appliances. Allow
25-5/8” min. clearance
from the front of the
dishwasher for door
opening. Figure 2
Clearance for Door
Opening 2" Minimum
Figure 2
DRAIN REQUIREMENTS
Follow local codes and ordinances.
Do not exceed 10 feet distance to drain.
¢ Do not connect drain lines from other devices
to the dishwasher drain hose.
¢ Dishwasher must be connected to waste line with an
air gap (not supplied) or 32” minimum high crain loop,
depending on local codes and ordinances to prevent
back flow into the dishwasher .
* Air gap must be used if waste tee or disposer connection
is less than 18’above the floor to prevent siphoning.
DRAIN PREPARATION
The type of drain installation depends on answers to
the following questions:
Ol Do local codes or ordinances require an air gap?
O Will waste tee or disposer connection be less than
18”above the floor?
C) Will installation have a drain loop less than 32”
above floor?
If the answer to ANY of the 3 questions above is YES,
Method 1 MUST be used. Otherwise either Method 1
or Method 2 may be used. Figure 3 or Figure 4.
A.CAUTION:
An air gap MUST BE USED if the drain hose is connected
to waste tee or disposer lower than 18”above the floor.
Failure to provide the proper drain connection height
with air gap or 32” minimum, high drain loop will result
in improper draining of the dishwasher.
APRECAUCION:
DEBE USARSE un espacio de aire si la manguera de drenaje
se encuentra conectada a una T de eliminacidn o desecho
inferior a 18” sobre el piso. No brindar la adecuada altura
de conexi6n de drenaje con un espacio de aire o un circuito
de desagiie de 32” como minimo, provocaré un drenaje
inadecuado del lavaplatos.
Method 1 Air Gap with Waste Tee or Disposer
Figure 3
Method 2 High Drain with Waste Tee or Disposer
Provide a method to attach drain hose to underside
of countertop.
BA ne Leen
fal Tr
| 32
Tt 32" Min
Figure 4
Install waste tee or disposer and air gap according to
Manufacturer s instructions.
CABINET PREPARATION
@ Drill c 1-1/2" dia. hole in the cabinet wall within the shaded
areas shown in Figure 1 for the drain hose connection. The
hole should be smooth with no sharp edges.

Installation Preparation
PREPARE ELECTRICAL WIRING
WARNING
FOR PERSONAL SAFETY: Remove house
fuse or open circuit breaker before
beginning installation. Do not use an
extension cord or adapter plug with this
appliance.
ADVERTENCIA
ADVERTENCIA PARA SEGURIDAD
PERSONAL: Quite el fusible o abra el
interruptor de circuitos antes de comenzar
la instalacion. No utilice un cable de
extensi6n o un enchufe adaptador con
este artefacto.
@
Electrical Requirements
*This appliance must be supplied with 120V, 60Hz., and
connected to an individual properly grounded branch
circuit, protected by a 15 or 20 ampere circuit breaker
or time delay fuse.
eWiring must be 2 wire with ground.
elf the electrical supply does not meet the above
requirements, call a licensed electrician before
proceeding.
Grounding Instructions—Cable Direct
This appliance must be connected to a grounded metal,
permanent wiring system, of an equipment grounding
conductor must be run with the circuit conductors and be
connected to the equipment grounding terminal or lead on the
appliance.
Grounding Instructions—Power Cord Models
This appliance must be grounded. In the event of a
malfunction or breakdown, grounding will reduce the risk of
electrical shock by providing a path of least resistance for
electric current. The plug must be plugged into an appropriate
outlet that is installed and grounded in accordance with local
codes and ordinances.
WARNING
The improper connection of the
equipment grounding conductor can
result in a risk of electric shock. Check
with a qualified electrician or service
representative if you are in doubt that the
appliance is properly grounded.
ADVERTENCIA
La conexion inadecuada del conductor de
conexi6n a tierra del equipamiento puede
provocar un riesgo de descarga eléctrica.
Consulte a un electricista calificado o
representante de servicio técnico si tiene
dudas sobre la correcta conexién a tierra
del aparato.
@
1-1/2" Dia.
Hole (Max.}
from Wall
Ground.” \
Black
Figure 5 White
Cabinet Preparation & Wire Routing
eThe wiring may enter the opening frorn either side,
rear or the floor within the shaded area.
«Cut a 1-1/2” max. dia. hole to admit the electrical cable. The
hole must be free of sharp edges. If the cabinet wall is metal,
the hole edge must be covered with a bushing.
*Cable direct connections may pass through the same hole as
the drain hose and hot water line, if convenient. If cabinet wall
is metal, the hole edge must be covered with a bushing.
NOTE: Power cords with plug must pass through a separate
hole.
Electrical Connection to Dishwasher
Electrical connection is on the right front of dishwasher .
*For cable direct connections the cable must be routed as
shown in Figure 5. Cable must extend a minimum of 24’from
the rear wall.
*For power cord connections, install a 3-prong grounding type
receptacle. The power-supply receptacle for the appliance
shall be installed in a cabinet or on a wall adjacent to the
undercounter space in which the appliance is to be installed.

Installation Instructions

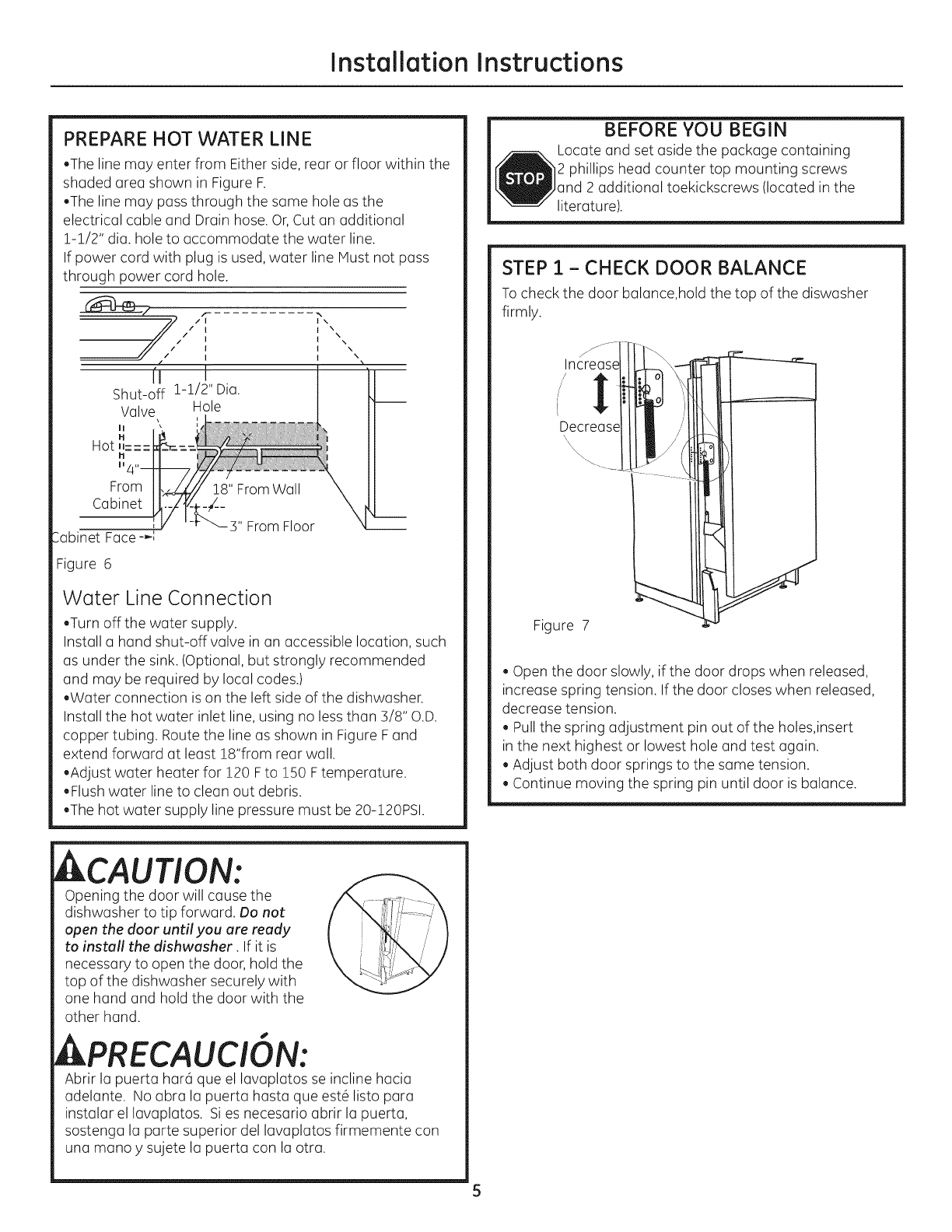

PREPARE HOT WATER LINE
The line may enter from Either side, rear or floor within the
shaded area shown in Figure F.
The line may pass through the same hole as the
electrical cable and Drain hose. Or, Cut an additional
1-1/2" dia. hole to accommodate the water line.
If power cord with plug is used, water line Must not pass
through power cord hole.
fi pS
oy tos
¢ ‘
/ | t S
f [ i s
¢ I i x
J
i L
Shut-off 1-1/2" Dia.
Valve. Hole
iT ‘
Hot tie==
H
Wyss
From |hey
Cabinet |].
- 3" From Floor
i
Cabinet Face -»
Figure 6
Water Line Connection
Turn off the water supply.
Install a hand shut-off valve in an accessible location, such
as under the sink. (Optional, but strongly recommended
and may be required by local codes.}
eWater connection is on the left side of the dishwasher.
Install the hot water inlet line, using no less than 3/8” O.D.
copper tubing. Route the line as shown in Figure F and
extend forward at least 18”from rear wall.
eAcjust water heater for 120 F to 150 F temperature.
Flush water line to clean out debris.
eThe hot water supply line pressure must be 20-120PSI.
BEFORE YOU BEGIN
Locate and set aside the package containing
2 phillips head counter top mounting screws
and 2 additional toekickscrews (located in the
literature}.
STEP 1 - CHECK DOOR BALANCE
To check the door balance,hold the top of the diswasher
firmly.
Figure 7
* Open the door slowly, if the door drops when released,
increase spring tension. If the door closes when released,
decrease tension.
¢ Pull the spring adjustment pin out of the holes,insert
in the next highest or lowest hole and test again.
* Adjust both door springs to the same tension.
¢ Continue moving the spring pin until door is balance.
AXCAUTION:
Opening the door will cause the
dishwasher to tip forward. Do not
open the door until you are ready
to install the dishwasher . If it is
necessary to open the door, hold the
top of the dishwasher securely with
one hand and hold the door with the
other hand.
AAPRECAUCION:
Abrir la puerta hard que el lavaplatos se incline hacia
adelante. No abra la puerta hasta que esté listo para
instalar el lavaplatos. Si es necesario abrir la puerta,
sostenga la parte superior del lavaplatos firmemente con
una mano y sujete la puerta con la otra.

Installation Instruction

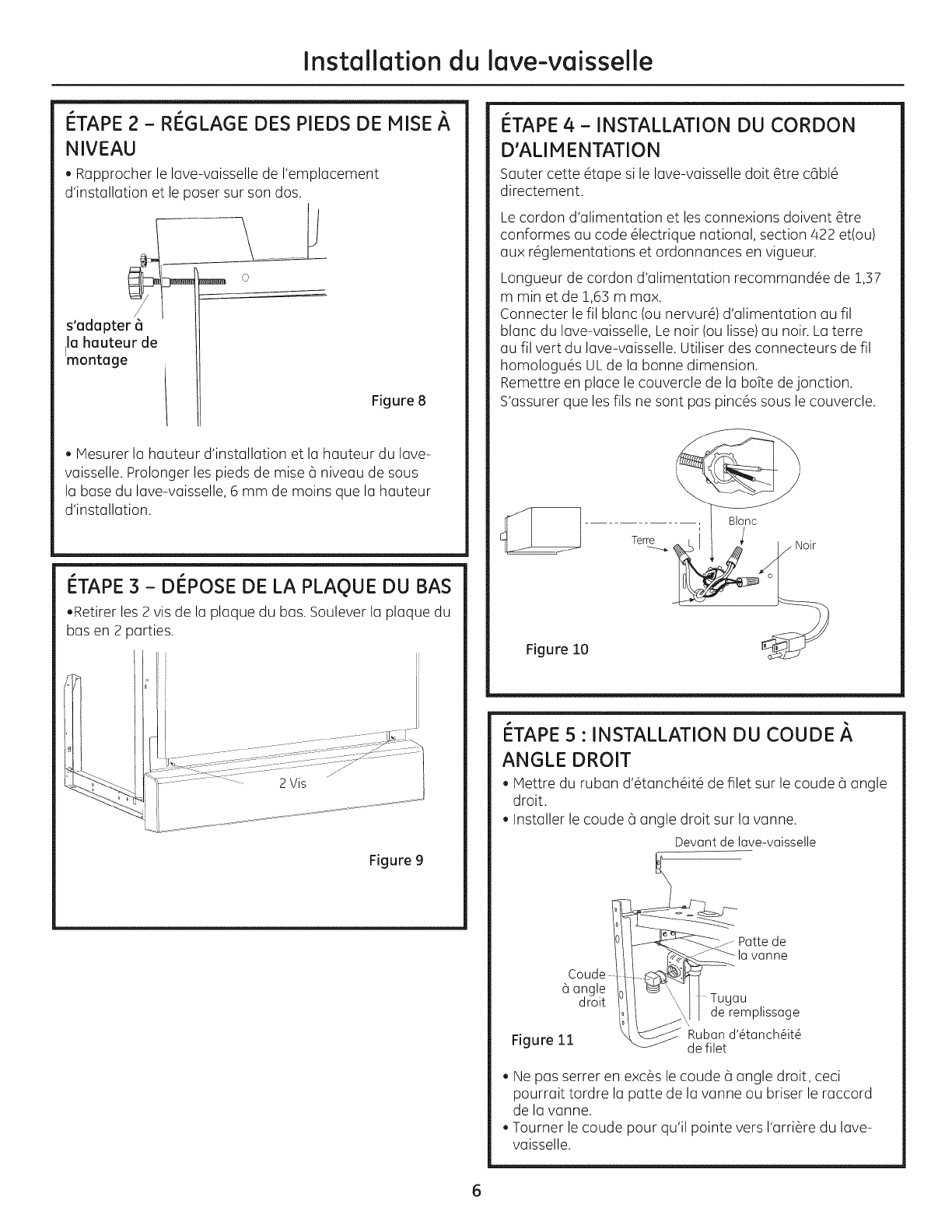

STEP 2 - ADJUST LEVELING LEGS
eMove the dishwasher close to the installation
location and lay it on its back.
Adjust to
Installation
Height
Figure 8
*Measure installation height and dishwasher height.
Extend leveling legs out from the dishwasher base,
1/4’less than installation height.
STEP 3 - REMOVE TOEKICK
Remove the 2 toekick screws. Lift off the 2 piece
toekick.
a
~2-Screws”
Figure?
STEP 4 - INSTALL POWER CORD
Skip this step if dishwasher will be direct wired.
The power cord and connections must comply with
the National Electrical Code, Section 422and/or local
codes and ordinances.
Recommended power cord length is 54” min. and 64” max.
A B Check That White, Black and
Remove Green Dishwasher Wires Are Threaded
Junction Box Thru Hole in Back
Cover t
D Use UL Listed
WireNuts
Figure
10
Su
Cord
Wires
Thru
Strain
Relief
and
Tighten
Connect incoming
power cord white (or ribbed)
to dishwasher white. Black
{or smooth) to black. Ground to dishwasher green
wire. Use UL listed wire nuts of appropriate size.
Replace junction box cover . Be sure wires are not
pinched under the cover .
STEP 5 - INSTALL 90° ELBOW
Wrap 90 elbow with thread seal tape.
Install a 90 elbow onto the water valve.
Figure 11 Sed Tape
*Do not over Tighten 90° elbow, water valve bracket
could bend or water valve fitting could break.
Position the end of the elbow to face the rear of the
dishwasher .

Installation Instructions
STEP 6 - POSITION WATER LINE AND
HOUSE WIRING
*Position water supply line and house wiring on the
floor of the opening to avoid interference with base
of dishwasher and components under dishwasher.
Water Hous
Line Wiring
Figure 12
STEP 7 - INSERT DRAIN HOSE THROUGH
CABINET
*Upright the dishwasher and position in front of the
opening. Insert drain hose into cabinet wall hole.
If a power cord is used, guide the end through a
separate hole.
SY SS Maxienum
Drain Hose
Length 10°
Insulation
Blanket
Wirtng
Power Cord
(If Used}
Figure 13
TIP: Position water line and house wiring on the floor
to avoid interference with base of dishwasher.
STEP 8 - SLIDE DISHWASHER PARTIALLY
INTO CABINET
DO NOT PUSH AGAINST FRONT PANEL WITH KNEES.
DAMAGE WILL OCCUR.
e Side dishwasher into the opening a few inches at a time.
Do Not Push Against
Front Door Panel With
Knee. Damage to The Figure 14
Door Panel Will Occur.
*As you proceed, pull the drain hose through the
opening under the sink. Stop pushing when the dishwasher
is a few inches forward of adjacent cabinetry.
Make sure drain hose is not kinked under the dishwasher
and there is no interference with the water
line and wiring or any other component.

Installation Instructions

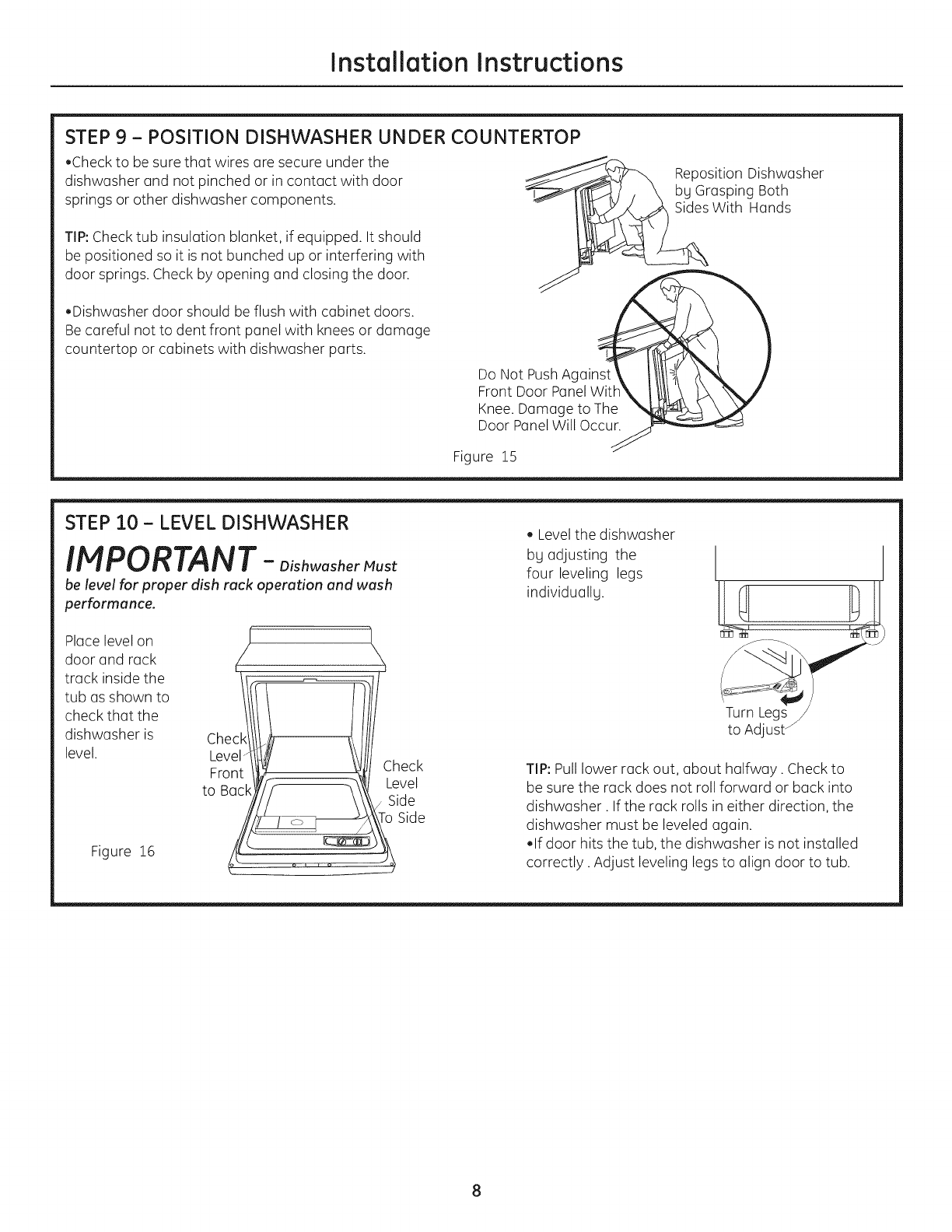

STEP 9 - POSITION DISHWASHER UNDER COUNTERTOP
*Check to be sure that wires are secure under the
dishwasher and not pinched or in contact with door
springs or other dishwasher components.
TIP: Check tub insulation blanket, if equipped. It should
be positioned so it is not bunched up or interfering with
door springs. Check by opening and closing the door.
#Dishwasher door should be flush with cabinet doors.
Be careful not to dent front panel with knees or damage
countertop or cabinets with dishwasher parts.
Reposition Dishwasher
by Grasping Both
A Sides With Hands
Do Not Push Against
Front Door Panel With
Knee. Damage to The
Door Panel Will Occur.
Figure 15
STEP 10 - LEVEL DISHWASHER
IMPORTANT ™ Dishwasher Must
be level for proper dish rack operation and wash
performance.
Place level on
door and rack
track inside the
tub as shown to
check that the
dishwasher is
level.
Figure 16
¢ Level the dishwasher
by adjusting the |
four leveling legs
individually.
ar
Turn Legs
to Adjust
TIP: Pull lower rack out, about halfway . Check to
be sure the rack does not roll forward or back into
dishwasher . If the rack rolls in either direction, the
dishwasher must be leveled again.
elf door hits the tub, the dishwasher is not installed
correctly . Adjust leveling legs to align door to tub.

Installation Instructions

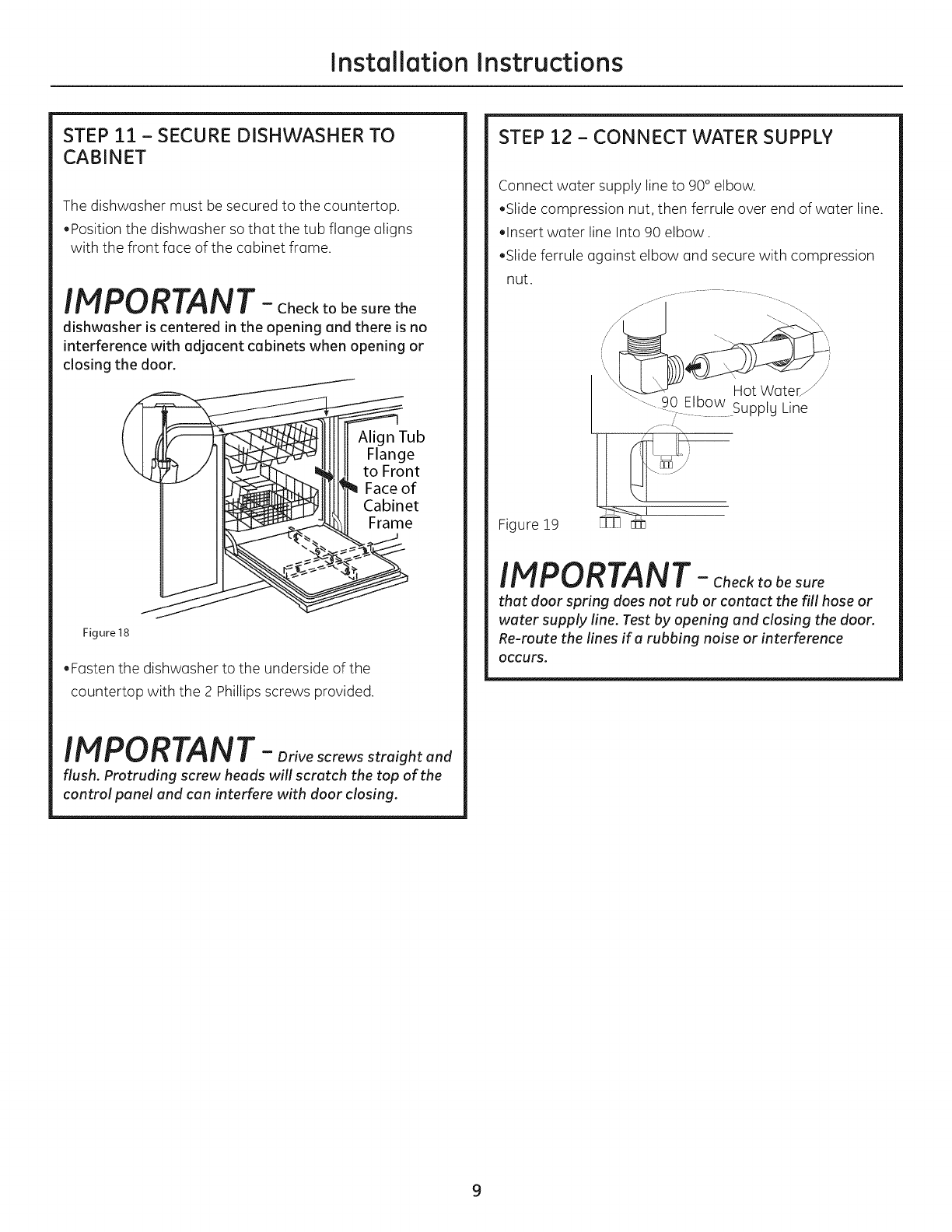

STEP 11 - SECURE DISHWASHER TO
CABINET
The dishwasher must be secured to the countertop.
Position the dishwasher so that the tub flange aligns
with the front face of the cabinet frame.
IMPORTANT ™ Check to be sure the
dishwasher is centered in the opening and there is no
interference with adjacent cabinets when opening or
closing the door.
Align Tub
Flange
to Front
Figure 18
eFasten the dishwasher to the underside of the
countertop with the 2 Phillips screws provided.
IMPORTANT ™ Drive screws straight and
flush. Protruding screw heads will scratch the top of the
contro! panel and can interfere with door closing.
STEP 12 - CONNECT WATER SUPPLY
Connect water supply line to 90° elbow.
Slide compression nut, then ferrule over end of water line.
«Insert water line Into 90 elbow .
Slide ferrule against elbow and secure with compression
nut.
an
a
SN
Hot
Water“
~-90
Elbow
supply
Line
Figure
19
IMPORTANT ™ Check to be sure
that door spring does not rub or contact the fill hose or
water supply line. Test by opening and closing the door.
Re-route the lines if a rubbing noise or interference
occurs.

Installation Instructions

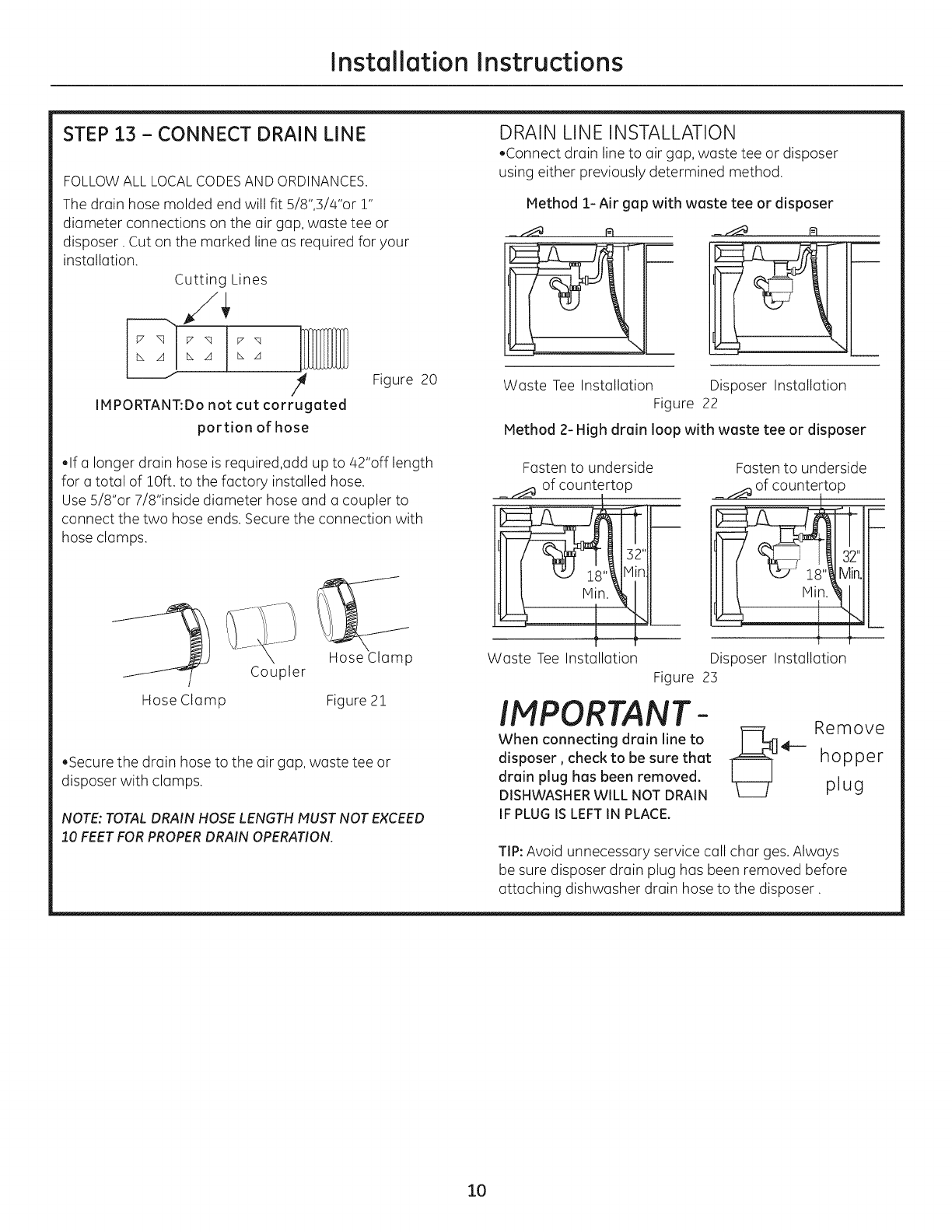

STEP 13 - CONNECT DRAIN LINE
FOLLOW ALL LOCAL CODES AND ORDINANCES.
The drain hose molded end will fit 5/8".3/4’or 1”
diameter connections on the air gap, waste tee or
disposer . Cut on the marked line as required for your
installation.
Cutting Lines
My
NA N24 N 4
Figure 20
IMPORTANT:Do not cut corrugated
portion of hose
elf a longer drain hose is required,add up to 42”off length
for a total of 10ft. to the factory installed hose.
Use 5/8”or 7/8" inside diameter hose and a coupler to
connect the two hose ends. Secure the connection with
hose clamps.
Hose Clamp
Coupler
Hose Clamp Figure 21
*Secure the drain hose to the air gap, waste tee or
disposer with clamps.
NOTE: TOTAL DRAIN HOSE LENGTH MUST NOT EXCEED
10 FEET FOR PROPER DRAIN OPERATION.
DRAIN LINE INSTALLATION
*Connect drain line to air gap, waste tee or disposer
using either previously determined method.
Method 1- Air gap with waste tee or disposer
ae LU ve EB
Waste Tee Installation Disposer Installation
Figure 22
Method 2- High drain loop with waste tee or disposer
Fasten to underside
A of countertop
Fasten to underside
LA of countertop
Waste Tee Installation Disposer Installation
Figure 23
IMPORTANT -
When connecting drain line to Remove
disposer , check to be sure that hopper
drain plug has been removed. plug
DISHWASHER WILL NOT DRAIN
IF PLUG IS LEFT IN PLACE.
TIP: Avoid unnecessary service call char ges. Always
be sure disposer drain plug has been removed before
attaching dishwasher crain hose to the disposer .
10

Installation Instructions
STEP 14 - CONNECT POWER SUPPLY
Skip this step if equipped with power cord.
Verify that power is turned off at the source.
Remove junction box Cover “A”.
*Locate the three dishwasher wires, (white, black and
green) with stripped ends. Insert dishwasher wires through
the small hole in the Junction Box “B”.
eSecure house wiring to the bottom of the junction box
with a strain Relief “C”
#Use wire nuts to connect incoming ground to green, white
to white and black to black "D”.
eReplace junction box cover “E”. check to be sure that wires
are not pinched under the cover.
A B Check That White, Black and
Remove
Junction Box
Cover t
Green Dishwasher Wires Are Threaded
Thru Hole in Back
Black
D Use UL Listed
Wire
Nuts
ce,
PD
Insert
Power
|
Cord
Wires
Thru
/
Strain
Relief
Ne
4
and
Tighten
Figure 23
E. Replace Junction Box Cover
WARNING
If house wiring is not 2-wire with
ground, a ground must be provided
by the installer . When house wiring
is aluminum, be sure to use UL Listed
anti-oxidant compound and aluminum
to copper connectors
‘7
STEP 15 —- PRE-TEST CHECKLIST
Review this list after installing your dishwasher to
avoid charges for a service call that is not covered
by your warranty.
[ Check to be sure Power is OFF.
[J Open door and remove all foam and paper packaging.
[] Locate the Owner’s manual in the literature package.
[C] Read the Owner’s Manual for operating instructions.
MO Check door opening and closing. If door does not open
and close freely or tends to fall, check spring adjustments.
See Step 1.
[ Check to be sure that wiring is secure under the
dishwasher , not pinched or in contact with door springs or
other components. See Step 9.
O Check coor alignment with tub. If door hits tub, level
dishwasher . See Step 10.
CO Pull lower rack out, about half way . Check to be sure it
does not roll back or forward on the door. If the rack moves,
adjust leveling legs. See Step 10.
O Check door alignment with cabinet. If door hits
cabinet, reposition or relevel dishwasher . See Step 10.
Ol Verify water supply and drain lines are not kinked or
in contact with other components. Contact with motor or
dishwasher frame could cause noise. See Step 8.
O Turn on the sink hot water faucet and verify water
temperature. Incoming water temperature Must
be between 120° F and 150 F. A Minimum of 120 F
temperature is required for best wash performance. See
“Prepare Hot Water Line”, page 5.
[C] Add 2 quarts of water to the bottom of the dishwasher
to lubricate the pump seal.
[Turn on water supply. Check for leaks. Tighten
connections if needed.
[1 Remove protective film if present from the control
panel and door..
11

Installation Instructions
STEP 16 - DISHWASHER WET TEST
Turn on power supplylor plug power cord into outlet, if equipped).
Turn on Dishwasher
Select “Normal wash” program.
O
OF
O
QO
Close the door. There will be a 5 second pause, followed by a 60 second pump-out.
O Check to be sure that water enters the dishwasher. If water does not enter the disnwasher.check to
be sure that water and power are turned on.
O Check for leaks under the dishwasher. If a leak is found,turn power supply off, then tighten
connections. Restore power after leak is corrected.
O Check for leaks around the door. A leak around the door could be caused by door rubbing or hitting
against adjacent cabinetry. Reposition the dishwasher if necessary.See step 9.
O The dishwasher will drain about 12 minutes after the first fill. Check drain lines.if leaks are found,turn
power off at the breaker and correct plumbing as necessary. Restore power after corrections are made.
See Step 12.
O Open dishwasher door and make sure most of the water has drained.if not, check that disposer plug
has been removed and/or air gap is not plugged. See Step 13. Also check drain line for kinking.
O Run the dishwasher through another fill and drain cycle. Check for leaks and correct if required.
STEP 17 - REPLACE TOEKICK
a“
7
a
|
~~
2-Screws
~—
Adjust Up
_| “or Down
Install 2 toekick screws to fasten toekick. Allow the toe kick to tuch the floor.
STEP 18 —- LITERATURE
Be sure to leave complete literature package and installation instructions with consumer.
NOTE: The manufacturer, following a policy of constant development and up-dating of the product, may make
modifications without giving prior notice.
12

Instructions d’installation
Lave-vaisselle encastré
Si vouz des questions, appelez 800.GE.CARES ou visitez notre site Web : GEAppliances.com
Au Canada, appelez le 1.800.561.3344 ou visitez : www.electromenagersge.ca
II faut lire soigneusernent toutes ces instructions maniére a permettre la dépose ultérieure de l’enceinte afin de
permettre toute intervention.
@ AVANT DE COM M ENCER IM PORTANT - Le lave-vaisselle DOIT 6tre installé de
Si le lave-vaisselle livré est endommagé, il faut contacter
| M PORTANT - ll faut respecter tous les codes et immédiatement le concessionnaire ou l’entrepreneur de
regiements. construction.
e Remarque pour l’installateur - |] faut prendre soin de :
laisser ces instructions pour le client et ’inspecteur local. Accessoires optionnels - Consulter Ia liste de nécessaires de
panneaux ce finition dans le manuel d'utilisation.
* Remarque pour le consommateur - |! faut garder ces
instructions avec le manuel d'utilisation, pour consultation
ultérieure. ° ¢
* Niveau de compétence - installation de ce lave-vaisselle SECURITE
demande des connaissances mécaniques, électriques
et de plomberie ce base. L‘installateur est responsable
de l'installation appropriée. La garantie des appareils
ménagers de GE ne couvre pas les défaillances du produit
causées par une mauvaise installation. Consulter les
renseignements dans la garantie.
« Durée d’installation - 1 4 3 heures. Les installations AVERTISSEMENT
initiales demandent plus de temps que les installations de Pour réduire le risque de choc électrique,
remplacement. d'incendie ou de blessures, I'installateur
doit s’assurer que le lave-vaisselle est
complétement enclos au moment de
linstallation.
il faut lire et observer tous les avertissements (PRUDENCE
et ATTENTION) montrés dans ces instructions. Pendant
installation décrite dans ce livret, il faut porter des gants et
des lunettes de sécurité.
LIRE ATTENTIVEMENT.
IL FAUT GARDER CES
INSTRUCTIONS.
imagination at work
51-30263 05-10 GE

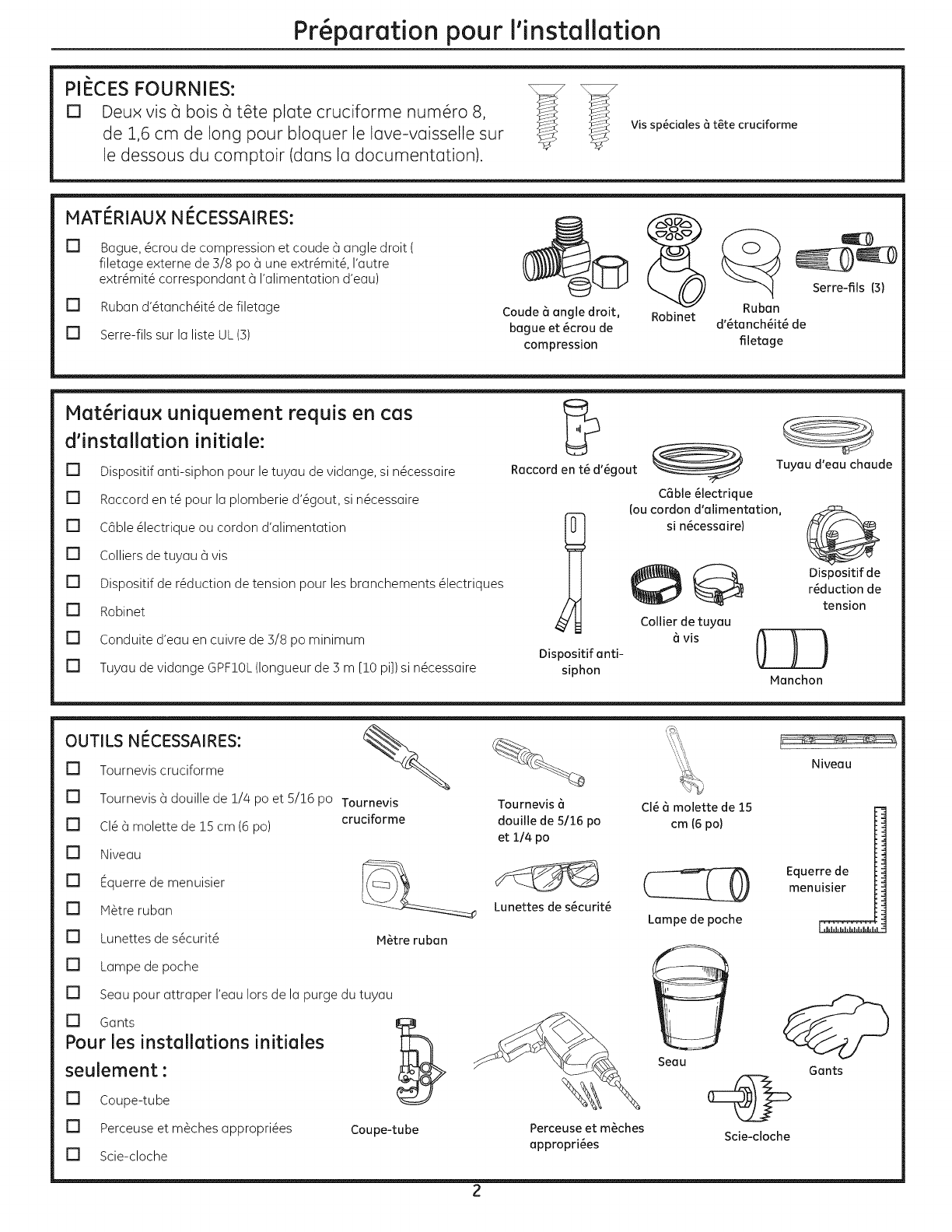

Préparation pour l’installation
PIECES FOURNIES:
MO Deux vis a bois 4 téte plate cruciforme numéro 8,
de 1,6 cm de long pour bloquer le lave-vaisselle sur
le dessous du comptoir (dans la documentation).
Vis spéciales 4 téte cruciforme
MATERIAUX NECESSAIRES:
[] Bague, écrou de compression et coude 4 angle droit {
filetage externe de 3/8 po 4 une extrémité, l'autre
extrémité correspondant 4 l'alimentation d'eau)
2 afin
Serre-fils (3)
[] Ruban d’étanchéité de filetage Coude a angle droit Robinet etna de
[] Serre-fils sur Ia liste UL (3) "compression © filetage
Matériaux uniquement requis en cas =
d'installation initiale: ie
[] _ Dispositif anti-siphon pour le tuyau de vidange, si nécessaire Raccord en té d’égout
[] Raccord en té pour la plomberie d’égout, si nécessaire Cable électrique —
(ou cordon d‘alimentation,
[J] Cdble électrique ou cordon d’alimentation si nécessaire)
[Colliers de tuyau 4 vis AS
Dispositif de
[] — Cispositif de réduction de tension pour les branchements électriques veduetion de
C] Robinet tension
Collier de tuyau
[1 Conduite d’eau en cuivre de 3/8 po minimum a vis
Dispositif anti-
CJ] = Tuyau de vidange GPF1OL llongueur de 3 m [10 pil) sinécessaire siphon
y 9g 9g Pp p
Manchon
< e seme
OUTILS
NECESSAIRES:
\
=a)
[] Tournevis cruciforme e Niveau
[1 Tournevis 4 douille de 1/4 po et 5/16 po Tournevis Tournevis & Clé.a molette de 15
[] cléamolette de 15 cm (6 po) cruciforme douille de 5/16 po cm (6 po}
et 1/4 po
[Niveau
2 _. Equerre de
[] Equerre de menuisier Cc” (90 menuisier
[]
Metre
ruban
Lunettes
de
sécurité
Lampe de poche
C] Lunettes de sécurité Matre ruban
[] Lampe de poche
[] Seau pour attraper l'eau lors de la purge du tuyau
Pp pP purg y
[Gants
Pour les installations initiales
seulement:
Gants
[] Coupe-tube
[] Perceuse et maches appropriées Coupe-tube Perceuse et méches
appropriées
Scie-cloche
[] Scie-cloche

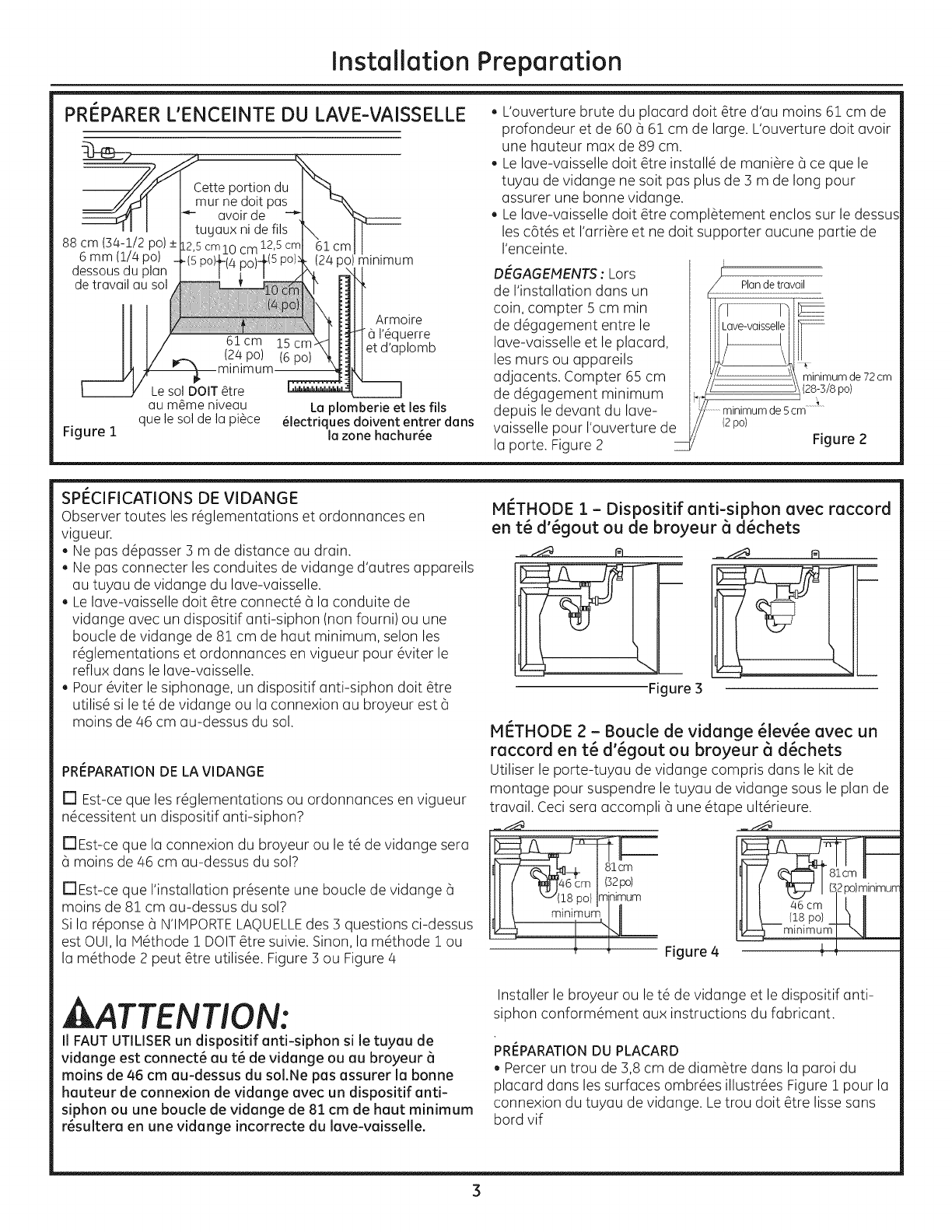

Installation Preparation
PREPARER L’ENCEINTE DU LAVE-VAISSELLE
Cette portion du
mur ne doit pas
“- avoirde
tuyaux ni de fils
88 cm (34-1/2 po) tha 5 em 10cm125em} 61cm
6 mm (1/4 po} 5 (5 pol
dessous du plan polria pery P
de travail au sol
Armoire
a |'@querre
et d’aplomb
15cm
(24 po) {6 po)
minimum
Le sol DOIT étre
au méme niveau
que le sol de la piece
La plomberie et les fils
électriques doivent entrer dans
Figure 1 la zone hachurée
« Louverture brute du placard doit étre d’au moins 61 cm de
profondeur et de 60 4 61 cm de large. L‘ouverture doit avoir
une hauteur max de 89 cm.
* Le lave-vaisselle doit 6tre installé de maniére a ce que le
tuyau de vidange ne soit pas plus de 3 m de long pour
assurer une bonne vidange.
* Le lave-vaisselle doit 6tre complétement enclos sur le dessus
les cOtés et l’arriére et ne doit supporter aucune partie de
lenceinte.
DEGAGEMENTS : Lors
de installation dans un
coin, compter 5 cm min
de dégagement entre le
lave-vaisselle et le placard,
les murs ou appareils
adjacents. Compter 65 cm
de dégagerent minimum je
depuis le devant du lave- jf minimum de $ crn
vaisselle pour l’ouverture de (2 pol
la porte. Figure 2 =
Plan de travail
Lave-vaisselle
(28-3/8 pol
Figure 2
SPECIFICATIONS DE VIDANGE
Observer toutes les réglementations et ordonnances en
vigueur.
e Ne pas dépasser 3 m de distance au drain.
* Ne pas connecter les conduites de vidange d’autres appareils
au tuyau de vidange du lave-vaisselle.
* Le lave-vaisselle doit 6tre connecté & la conduite de
vidange avec un dispositif anti-siphon (non fourni} ou une
boucle de vidange de 81 cm de haut minimum, selon les
réglementations et ordonnances en vigueur pour éviter le
reflux dans le lave-vaisselle.
* Pour éviter le siphonage, un dispositif anti-siphon doit étre
utilisé si le t@ de vidange ou la connexion au broyeur est a
moins de 46 cm au-dessus du sol.
PREPARATION DE LA VIDANGE
CJ Est-ce que les réglementations ou ordonnances en vigueur
nécessitent un dispositif anti-siphon?
ClEst-ce que la connexion du broyeur ou le té de vidange sera
a moins de 46 cm au-dessus du sol?
Clest-ce que linstallation présente une boucle de vidange 4
moins de 81 cm au-dessus du sol?
Sila réponse @ N’IMPORTE LAQUELLE des 3 questions ci-dessus
est OUI, la Méthode 1 DOIT Etre suivie. Sinon, la méthode 1 ou
la méthode 2 peut étre utilisée. Figure 3 ou Figure 4
AATTENTION:
ll FAUT UTILISER un dispositif anti-siphon si le tuyau de
vidange est connecté au té de vidange ou au broyeur a
moins de 46 cm au-dessus du sol.Ne pas assurer la bonne
hauteur de connexion de vidange avec un dispositif anti-
siphon ou une boucle de vidange de 81 cm de haut minimum
résultera en une vidange incorrecte du lave-vaisselle.
METHODE 1 - Dispositif anti-siphon avec raccord
en té d’égout ou de broyeur a déchets
Figure 3
METHODE 2 - Boucle de vidange élevée avec un
raccord en té d’égout ou broyeur 4 déchets
Utiliser le porte-tuyau de vidange compris dans le kit de
montage pour suspendre le tuyau de vidange sous le plan de
travail. Ceci sera accompli a une étape ultérieure.
1 ml 46cm
minimum | (18 po) _|
minimum
Figure 4 +
Installer le broyeur ou le té de vidange et le dispositif anti-
siphon conformément aux instructions du fabricant.
PREPARATION DU PLACARD
* Percer un trou de 3,8 cm de diametre dans la paroi du
placard dans les surfaces ombrées illustrées Figure 1 pour la
connexion du tuyau de vidange. Le trou doit 6tre lisse sans
bord vif

Préparation pour l’installation - Alimentation électrique
PREPARATION POUR LE BRANCHEMENT ELECTRIQUE
Enlever le fusible du circuit ou
déclencher le disjoncteur avant de
commencer l’installation. Avec cet
appareil, ne pas utiliser une rallonge
ou un adaptateur de prise.
Alimentation électrique
¢ Cet appareil doit avoir une alimentation en 120 V, 60 Hz, et
étre branché @ un circuit indépendant correctement mis dla
terre, protégé par un disjoncteur de 15 ou 20 A ou un fusible
temporisé.
* Le branchement doit étre fait avec deux fils plus un fil de
terre, homologués pour une température de 80 °C (176 °F).
@ Si l'climentation électrique n’est pas conforme a ces
conditions, appeler un électricien agréé avant de continuer.
Mise a la terre - Raccord permanent
Cet appareil doit 6tre raccordé de facon permanente @ un
réseau de fils métalliques mis a terre ou il faut installer un fil de
mise @ terre avec les fils d’alimentation. Ce fil doit étre branché
a la borne de terre de l’Equipement ou 4 un fil sur l'appareil.
instructions de mise d la terre - Modéles avec un cordon
d’alimentation
Cet appareil doit étre mis dla terre. En cas de mauvais
fonctionnement ou de panne, la mise a la terre réduit le risque
de choc électrique en fournissant un passage de moindre
résistance au courant électrique. Cet appareil est équipé d’un
cordon c’alirnentation avec un conducteur de mise 4 Ia terre
et une fiche ce terre. I] faut brancher la fiche dans une prise
appropriée, installée et mise 4 la terre conformément aux
codes et réglements locaux.
CMe aaNll Le mauvais branchement du conducteur
de mise a la terre peut causer des
risques de choc électrique. En cas de
doute sur la mise d la terre de l'appareil,
consulter un électricien agrée ou
un technicien de réparation. Ne pas
modifier la fiche fournie avec l'appareil.
Autre emplacement
possibledela =
prise de courant *
7
t
t x
I
=;
¢
i
‘
46
cm
~
+—
[18
po)
ZT
Trou
de
38
mm
(1-1/2
po)
_
46
cm,
de
diamétre,
(18
pol
ai
maximum
id
ee
é
(i
75cm(3
pol
]
‘
: ’
de
l’armoire
v
61cm
(24
po)
\\
+X
du
mur
Emplacement
de
la
prise
\
de
courant
Terre
—“s4
Figure
5
Noi
Blanc
Préparation de l’armoire et du passage des fils
* Le cablage peut entrer dans l’ouverture d’un cété ou de
l'autre, de larriére ou du plancher dans Ia zone ombrée.
* Couper un trou de 3,8 cm max de ciametre pour laisser
passer le cGble électrique. Le trou doit étre lisse sans bord vif.
Si la parol du placard est en métal, le bord du trou doit 6tre
couvert d’un coussinet.
* Les connexions directes de cdble doivent passer par le méme
trou que le tuyau de vidange et la conduite d’eau chaude, si
cela est commode. Si la paroi du placard est en métal, le bord
du trou doit 6tre couvert d’un coussinet.
REMARQUE : Le cordon d’alimentation avec une fiche doit
passer cans un trou séparé.
Branchement électrique du lave-vaisselle
Le branchement électrique se fait sur le cdété droit du
lave-vaisselle.
* Pour les branchements directs, le cable doit passer comme
montré Gla figure E. Il doit y avoir une longueur cde cable c’au
moins 61 cm (24 po) dépassant du mur arriére.
* Pour les connexions de cordon c’alimentation, installer une
prise du type a 3 broches avec terre. La prise d’alimentation
de l'appareil doit 6tre installée dans un placard ou sur un mur
adjacent a l’espace sous le comptoir dans lequel l'appareil
doit étre installé.

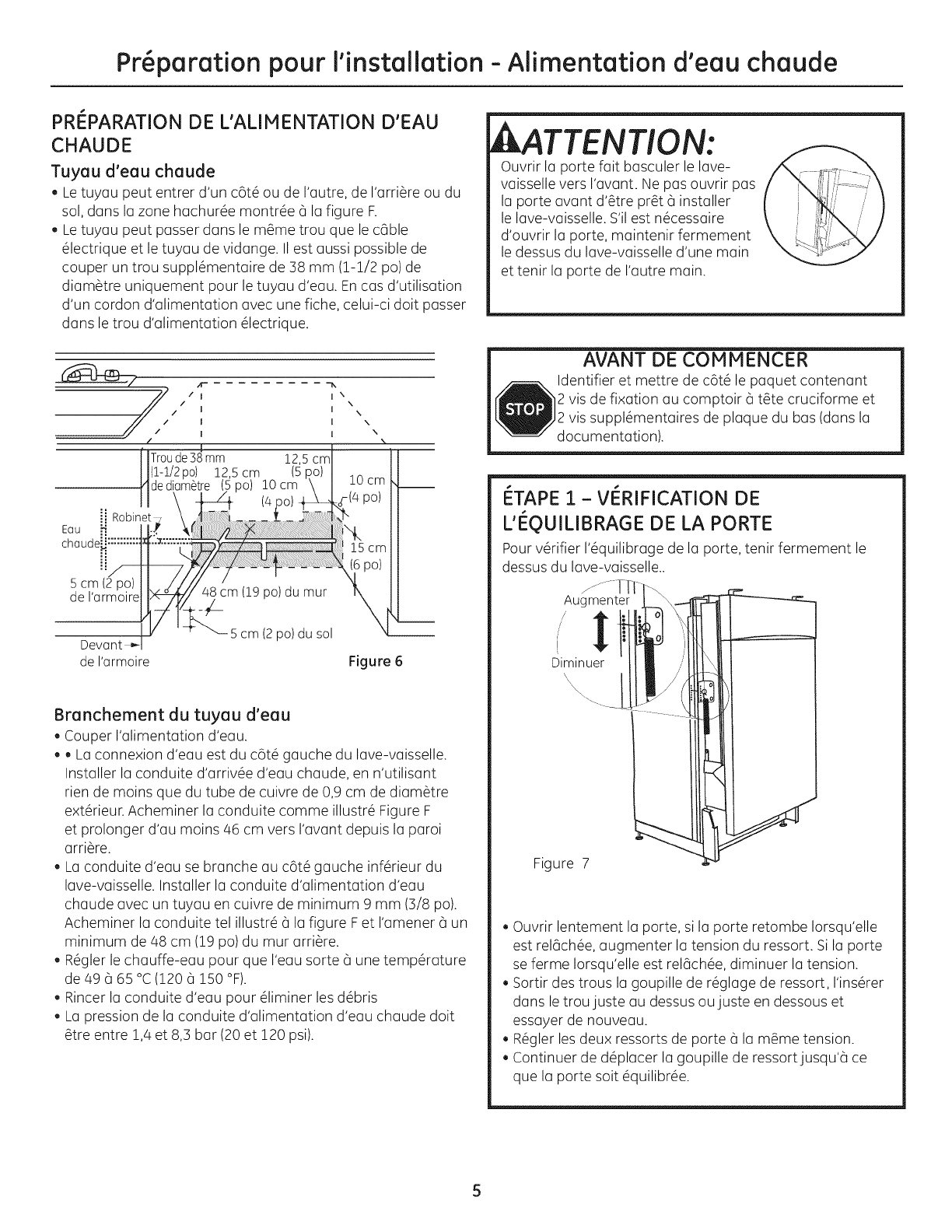

Préparation pour l’installation - Alimentation d’eau chaude
PREPARATION DE L’ALIMENTATION D’EAU
CHAUDE
Tuyau d’eau chaude
e Le tuyau peut entrer d'un cété ou de l'autre, de l’arriére ou du
sol, dans la zone hachurée montrée a la figure F.
« Le tuyau peut passer dans le méme trou que le cable
électrique et le tuyau de vidange. Il est aussi possible de
couper un trou supplémentaire de 38 mm (1-1/2 po) de
diamétre uniquement pour le tuyau d’eau. En cas d'utilisation
d’un cordon d’alimentation avec une fiche, celui-ci doit passer
dans le trou d’alimentation électrique.
T
Trou de 38 mm 12,5cm
(1-/2po) 12,5cm (5 po)
de diamétre (5 po) 10cm |
i} Robinet ~ memomeemadt |
cau i ©) "ey ( i »
chaudet: t
5 omni po) Jy
de l'armoire
48 cm (19 po) du mur
RO
ee 5 cm (2 po} du sol
Devant +
de l'armoire Figure 6
Branchement du tuyau d’eau
* Couper l’alimentation d’eau.
* e La connexion d’eau est du cété gauche du lave-vaisselle.
Installer la conduite d’arrivée d'eau chaude, en n’utilisant
rien de moins que du tube de cuivre de 0,9 cm de diamétre
extérieur. Acheminer la conduite comme illustré Figure F
et prolonger d’au moins 46 cm vers l'avant depuis la paroi
arriére.
* La conduite d’eau se branche au cété gauche inférieur du
lave-vaisselle. Installer la conduite d’alimentation d’eau
chaude avec un tuyau en cuivre de minimum 9 mm (3/8 po).
Acheminer la conduite tel illustré a la figure F et ’amener 4 un
minimum de 48 cm (19 po} du mur arriére.
* Régier le chauffe-eau pour que l’eau sorte @ une température
de 49.465 °C (120 4 150 °F).
* Rincer Ia conduite d’eau pour éliminer les cdébris
¢ La pression de la conduite d’alimentation d’eau chaude coit
étre entre 1,4 et 8,3 bar (20 et 120 psi).
AATTENTION:
Ouvrir la porte fait basculer le lave-
vaisselle vers l'avant. Ne pas ouvrir pas
la porte avant d’étre prét 4 installer
le lave-vaisselle. S’il est nécessaire
d’ouvrir la porte, maintenir fermement
le dessus du lave-vaisselle d’une main
et tenir la porte de l’autre main.
AVANT DE COMMENCER
Identifier et mettre de cdté le paquet contenant
2 vis de fixation au comptoir a téte cruciforme et
2 vis supplémentaires de plaque du bas (dans la
documentation}.
ETAPE 1 - VERIFICATION DE
L’EQUILIBRAGE DE LA PORTE
Pour vérifier l’Equilibrage de la porte, tenir fermement le
dessus du lave-vaisselle..
a ATP
Augmenter
as.
Diminuer
Figure 7
* Ouvrir lentement Ia porte, sila porte retombe lorsqu’elle
est reldchée, augmenter la tension du ressort. Sila porte
se ferme lorsqu’elle est rel@chée, diminuer la tension.
* Sortir des trous la goupille de réglage ce ressort, l’insérer
dans le trou juste au dessus ou juste en dessous et
essayer de nouveau.
* Régier les deux ressorts de porte a la méme tension.
* Continuer de déplacer fa goupille de ressort jusqu’a ce
que la porte soit équilibrée.

Installation du lave-vaisselle
ETAPE 2 - REGLAGE DES PIEDS DE MISE A
NIVEAU
* Rapprocher le lave-vaisselle de l'emplacement
diinstallation et le poser sur son dos.
s‘adapter a
la hauteur de
montage
Figure 8
« Mesurer la hauteur d'installation et la hauteur du lave-
vaisselle. Prolonger les pieds de mise 4 niveau de sous
la base du lave-vaisselle, 6 mm de moins que la hauteur
dinstallation.
ETAPE 4 - INSTALLATION DU CORDON
D'ALIMENTATION
Sauter cette étape si le lave-vaisselle doit 6tre cablé
directernent.
Le cordon c’alimentation et les connexions doivent étre
conformes au code électrique national, section 422 etlou}
aux réglementations et ordonnances en vigueur.
Longueur de cordon d’alimentation recornmandée de 1,37
m min et de 1,63 mmax.
Connecter le fil blanc (ou nervuré) d’alimentation au fil
blanc du lave-vaisselle, Le noir (ou lisse} au noir. La terre
au fil vert du lave-vaisselle. Utiliser des connecteurs de fil
hornologués UL de la bonne dimension.
Remettre en place le couvercle de Ia bofte de jonction.
S‘assurer que les fils ne sont pas pincés sous le couvercle.
ETAPE 3 - DEPOSE DE LA PLAQUE DU BAS
*Retirer les 2 vis de la plaque du bas. Soulever la plaque du
bas en 2 parties.
Figure 9
Figure 10
ETAPE 5: INSTALLATION DU COUDE A
ANGLE DROIT
e Mettre du ruban d’étanchéité de filet sur le coude 4 angle
droit.
e Installer le coude a angle droit sur la vanne.
Devant de lave-vaisselle
_~ Patte de
la vanne
Coude—|-1..
a angle
droit
Ruban d’étanchéité
Figure 11 de filet
* Ne pas serrer en excés le coude 4 angle droit, ceci
pourrait tordre la patte de la vanne ou briser le raccord
de Ia vanne.
¢ Tourner le coude pour qu’il pointe vers l’arriére du lave-
vaisselle.

Installation du lave-vaisselle
ETAPE 6 : MISE EN PLACE DU TUYAU
D’EAU ET DES FILS DE LA MAISON
* Mettre en place le tuyau d’eau et les fils de la maison sur
le sol de l’ouverture, afin d’éviter toute interférence avec
la base du lave-vaisselle et des divers élérnents sous
celui-ci.
13cm 13cm
Tuyau la maison
d'eau
Figure 12
ETAPE 7 - INSERTION DU TUYAU DE
VIDANGE DANS LE PLACARD
* Redresser le lave-vaisselle et le positionner devant
ouverture. Insérer le tuyau de vidange dans le trou de la
paroi du placard. Si un cordon d’alimentation est utilisé,
en guider l’extrémité dans un trou distinct..
Longueur max?
du tuyau
de vidange : 3 m (10 pi}
Couverture
isolante
(si cordon
d'alimentation
Cordon
NEST
PAS
utilisé)
j d'alimentation
. (si utilisé)
Figure 13
CONSEIL: Positionner la conduite c’eau et le cdblage de la
raison sur le sol pour éviter les interférences avec la base
du lave-vaisselle.
ETAPE 8 : GLISSER LE LAVE-VAISSELLE A
TROIS QUARTS DANS L’OUVERTURE DE
L’ARMOIRE
IMPORTANT - ne pas pousser CONTRE LE
PANNEAU AVANT AVEC LE GENOU. CECI CAUSE DES
DOMMAGES.
* Saisir le lave-vaisselle par les cdtés et le glisser petit a
petit dans l’ouverture.
Ne pas pousser contre
le panneau de la porte
avec le genou. Ceci endommage
le panneau de la porte. Figure 14
* Au fur et G mesure du progrés, tirer le tuyau de vidange
dans l’ouverture sous l’évier. Arréter de pousser quand
le lave-vaisselle dépasse d’une dizaine de centimetres
devant les armoires adjacentes.
e Vérifier que le tuyau de vidange n’est pas pincé sous le
lave-vaisselle et qu'il n’'y a aucune interférence entre le
tuyau d’eau et les fils et tout autre élément.

Installation du lave-vaisselle
ETAPE 9 - POSITIONNEMENT DU LAVE-VAISSELLE
SOUS LE COMPTOIR
« Vérifier que les fils sont bloqués sous le lave-vaisselle et qu’ils ne sont
pas pincés ni en contact avec les ressorts de la porte ou avec d’autres
piéces du lave-vaisselle.
CONSEIL: Vérifier la couverture d'isolation de la cuve, le cas échéant.
Elle doit étre positionnée de maniére 4 ne pas bouchonner et a ne pas
interférer avec les ressorts de porte. Vérifier en ouvrant et fermant la
orte.
P le panneau de la porte
« La porte du lave-vaisselle doit étre au ras des portes de placard. Veiller Ie oanmenude pote mage
ane pas faire d’'indentation dans le panneau avant avec les genoux et Figure 15
de ne pas endommager le comptoir ou les placards avec les piéces du
lave-vaisselle.
ETAPE 10 - MISE A NIVEAU DU LAVE-VAISSELLE
IMPORTAN T ™ Le lave-vaisselle doit étre
de niveau pour assurer le bon fonctionnement des étagéres —
et un bon lavage.
Placer le niveau sur Ia porte et sur la glissiere d’étagére a
Boite
de jonction
intericur ce la cue comme illustré pour vérifier que le ——?
ave-vaisselle est de niveau. Tourner les "/
pieds pour régler_
Figure 17
CONSEIL: Sortir ’étagére inférieure, d’environ la moitié.
Vérifier que l'6tagére ne roule pas vers l’avant ou vers
Varriére du lave-vaisselle. Si |’étagére roule dans une des
Verifier directions, il faut de nouveau mettre 4 niveau le lave-
Vérifier , Aas .
de l'avant ~ d'un cote vaisselle.
Glarriére |jb== cat? a Fautre il | la| isselle n’
V avec un ¢ Sila porte cogne la cuve, le lave-vaisselle n’est pas
avec un
niveau ¥ niveau installé correctement. Régler les pieds de mise a
niveau pour aligner la porte sur la cuve.
Figure 16
