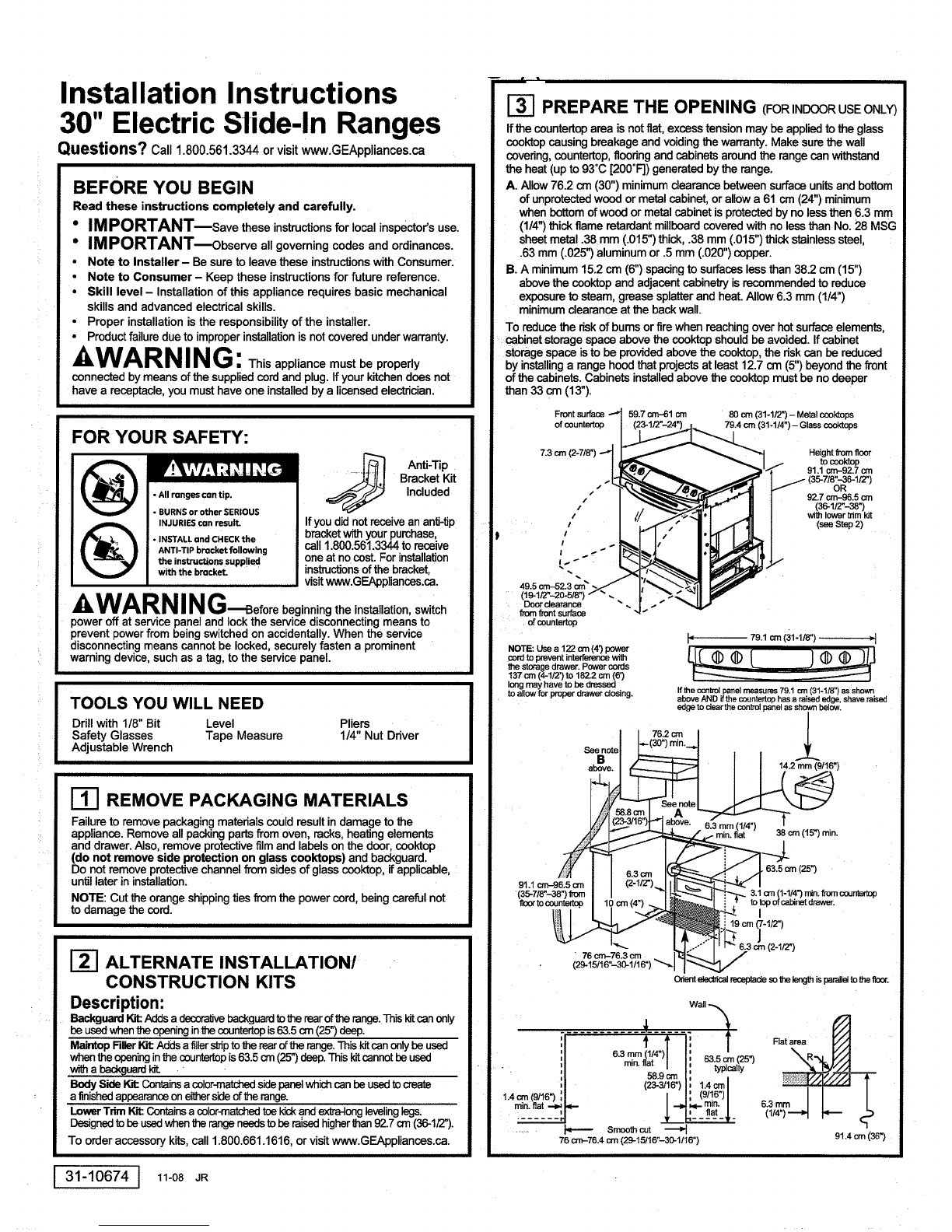

Installation Instructions
30" Electric Slide-In Ranges
Questions? Call 1.800.561.3344or visitwww.GEAppliances.ca
BEFORE YOU BEGIN
Read these instructions completely and carefully.
•IMPORTANT--save these instructionsfor localinspector'suse.
•IMPORTANT---Observe all governing codes and ordinances.
•Note to Installer - Be sureto leave these instructionswith Consumer,
•Note to Consumer - Keep these instructionsfor future reference.
°Skill level - Installation of this appliance requires basic mechanical
skills and advanced electrical skills,
•Proper installationisthe responsibilityof the installer.
•Productfailure dueto improperinstallationisnotcoveredunderwarranty.
AWARNING: Thisapp,,ancemustbeproperly
connected by means ofthe suppliedcord and plug. If yourkitchen does not
have a receptacle, you must have one installed by alicensed electrician.
FOR YOUR SAFETY:
_ Anti-Tip
Bracket Kit
Included
Ifyoudid not receivean anfl-tip
bracketwithyour purchase,
call 1,800.561.3344 to receive
one at no cost.For installation
instructionsof the bracket,
visitwww.GEAppliances.ce.
AWARNING---Before beginning the installation,switch
power off at servicepanel and lockthe servicedisconnectingmeans to
prevent powerfrom being switchedon accidentally.When the service
disconnectingmeans cannotbe locked, securelyfasten a prominent
warning device, such as a tag, to the servicepanel.
• All ranges can tip.
• BURNS or other SERIOUS
INJURIES can result.
• INSTALL and CHECK the
ANTI-TIP bracket following
the instructions supplied
with the bracket.
TOOLS YOU WILL NEED
Drillwith 1/8" Bit Level
Safety Glasses Tape Measure
Adjustable Wrench
Pliers
1/4" Nut Driver
Ill REMOVE PACKAGING MATERIALS
Failure to removepackaging materialscouldresultin damage to the
appliance. Remove allpackingpartsfrom oven, racks,heatingelements
and drawer.Also, remove protectivefilmand labels on the door, cooktop
(do not remove side protection on glass cooktops) and backguard.
Do not remove protectivechannelfrom sides of glasscooktop,ifapplicable,
untillater in installation.
NOTE: Cut the orangeshippingties from the powercord, beingcareful not
to damage the cord.
ALTERNATE INSTALLATION/
CONSTRUCTION KITS
Description:
Backguard_ Addsadecor-aWebackguardtotherearoftherange.Thiskitcanonly
beusedwhentheopeninginthecountertopis63.5cm (25")deep,
MaintopRllerlot: Addsafillershiptotherearoftherange.Thiskitcanonlybeused
whentheopeninginthecountertopis63.5cm (25")deep.This kitcannotbeused
witha backguardt_.
BodySideW.,'t:Coffins acolor-matd"_lsidepanelwhichcanbeusedtocreate
: a finishedappearanceoneithersideofthe range.
LowerTrimKit:Containsa coler-m_ toekicka.ndextra-longlevelinglegs.
Designedtobeusedwhentherangeneedstoberaisedhigherthan92.7crn(36-1/2").
To order accessory kits, call 1.800.661.1616, or visit www.GEAppliances.ca.
] 11-08 JR
31-10674 J
wI" •
I-_ PREPARE THE OPENING (FOR INDOORUSEONLY)
If the countertoparea isnotflat,excess tensionmay beapplied to the glass
cooktopcausing breakage and voidingthe warranty.Make surethe wall
covedng,countertop,floodng and cabinetsaroundthe rangecan withstand
the heat (up to 93°C [200°F]) generated bythe range.
A. Allow 76.2 cm (30")minimumclearancebetween surface unitsand bottom
of unprotectedwood or metal cabinet, orallow a 61 cm (24") minimum
when bottomofwood or metal cabinet isprotectedby no lessthen 6.3 mm
(1/4")thick flame retardantmillboardcovered withno less than No. 28 MSG
sheet metal .38 mm (.015")thick, .38 mm (.015") thick stainlesssteel,
.63mm (.025")aluminum or .5mm (.020") copper.
B. Aminimum15.2 cm (6") spacingto surfaces lessthan 38.2 cm (15")
abovethe ccoktopand adjacentcabinetryis recommended to reduce
exposureto steam, grease splatterand heat. Allow 6.3 mm (1/4")
minimumclearanceat the backwall.
To reducethe dskof bumsorfirewhen reachingoverhotsurfaceelements,
cabinet storage spaceabove the cooktopshouldbe avoided. If cabinet
storagespace is to be providedabove the cooktop,the dsk can be reduced
by installinga range hoodthatprojectsat least12.7 cm (5")beyondthe front
of the cabinets. Cabinets installedabove the cooktop must be no deeper
than33 cm (13").
Front surface -_ 59.7 cm--61 cm 80 cm (31-1/2") - Metal cooktops
ofcountertop , __
I _ _ 1/ tocool(top
I"]_,e_,.= _'"_ 91.1 cm-92.7 orn
,I_,,L _ _ I j- (35-7/8"-36-1/2")
.. -T-,,_-___.Z,,-_p.j_-__ oR
,I__.,.;"11 _ 27_986o
,I,"_.__'_._---_1_t _'_ M /(36-1/2"-38")
'I// _.'_"_'l _ /Ihlowertnm
,,' .l ," I. 1 ]IL/ (_step2)
,.. -
49.5,_=-_2.3_.><_I;_">.-_1
79.4 cm (31-1/4") - Glass cooktops
/
7.3 cm (2-7/8") --_ ' 91.1 cm-92.7 orn
711// "92.7 cm-96.5Cmwithlower trimkit
49.5 cm-52.3 orn_
Door clearance
fromfront surface
.of countertop I" 79.1cm(31-1/8") ,1
CON to prevent inten_.mnce _h
the Storage drawer. Power cords
137 cm (4-1/2') to 182.2 orn (6')
longmay have to be dressed
to allow for proper drawer dosing. If the conb'ol panel measures 79.1 cm (31-1/8") as shown
above AND if the countertop has araised edge, shave raised
edge to clear the control panel as shown below.
76.2 c[n /
_e°otell-(_°")_°--t *
08. =(2s-)
3.1=
(29-15/16"_o-1/1_')'-._1]_
O_ e_ed_cal recoptade so the leng_ isparallel to the flonr,
l
•!
1.4_(_16_
f
6.3mm(1/4")TI
min. flat /I63.5 cm (25")
(_zg_____ 1.4=1
(9/16")I
Smooth cut ._
76 crn-76.4 cm (29-15/16"-30-1/16"
Rat area
6,3 mm
91.4 crn (36")

I-_PREPARE THE RANGE
STORAGE DRAWER REMOVAL
A. Pulldrawer out until it stops.
B. Liftfrontof drawer untilthe stopsclear the guide.
C. Pull forward and remove the drawer.
Rail Protective channel
I
Hinge
DOOR REMOVAL (optional)
Door removalisnota requirementfor installation
ofthe productbut is anadded convenience.
To remove the door:.
A. Open the oven dooras faras it willgo.
B.Push both hinge locksdown towardthe door
frameto the unlockedposition.Thismay require
a fiat-bladesorewdriver.DO NOT UFTTHE
DOOR BYTHE HANDLE!
C. Placehandson bothsidesofthe door,andclose
theoven doortothe removalposition.(Approximately
2.5cm--5cm [1--2'1from theclosedposition.)
D. Liftdoorup andout untilthehingearmsdear the slots.
Hinge
unlocked
-position
Hinge clears slot
NOTE: The oven door isvery heavy.Be sure you havea firmgripbefore
liftingtheoven door offthe hinges.Usecautiononcethe dooris removed.
Do notlaythe dooron itshandle.This couldcausedentsorscratches.
_-I ANTI-TIP DEVICE INSTALLATION
•All renges con tip.
•BURNS or other SERIOUS
INJURIEScon result,
• INSTALLond CHECKthe
ANTI-TIP bracket following
the instructions supplied
with the bracket.
(_ To reducetheriskoftippingthe
range,the rangemustbesecured
by a properlyinstalledanti-_pbracket.
See installationinstruclionsshipped
withthebracketfor completedetails
beforeattemptingto install.
To checkifthebracketisinstalled
andengagedproperly,remove
thestoragedrawerorkickpanel
andlookunderneaththe rangeto see
thatthelevelingleg is engagedin thebracket.On modelswithouta storagedrawer
or kickpanel,carefullytipthe rangeforward.Thebracketshouldstop the rangewithin
10cm (4").Ifitdoes not,thebracketmustbe reinstalled.Iftherangeis pulledfrom
thewallfor any reason,alwaysrepeatthisprocedureto vedfytherangeis properly
securedbythe anti-tipbrackeLNevercompletelyremovethelevelinglagsor the
rangewillnotbesecuredtothe anti-tipdeviceproperly.
I-_ SLIDE RANGE INTO OPENING
A. Positionthe range in frontof the cabinetopening. Make
B,
C.
D.
surethatthe glass that overhangs the countertopdears _,___--._
the countertop. Ifnecessary, raisethe unit by lowering %
the leveling legs.
Push while lifting the range into the opening, untilthe range is within
5 cm (2") of engaging the anti-tip bracket. Remove the protective trim
from the side of glass (If provided). - _ Countertop
Usingthe adjustable pliersor wrench, carefully /__
screw in the beck levelingleg untilthe glass
overhang comesto reston the countertop.
Then carefully screw in the fronttwo leveling
legs untilthe glass overhangtouches
the countertop.
Carefullypushthe rangeintotheopening
untilthe countertop fully engagesthe
contToIpanel.The beck glassoverhang
shouldcoverthe cutoutopening.Plug
the rangecord intothe receptade. Locate
the cordin the back ofthe rangein a
manner that it willnot touch or be moved
by the drawer.
Make sureedge of countertop fitsflush
againstthe end of FrontControlPanel
Posi_onrange/3orclsothat'd-_reisno
interferencewiththestoragedrawer
-_.,:
REPLACING THE OVEN DOOR
NOTE:The oven doorisheavy.You may need help lifting
the door highenoughto slide it intothe hingeslots. Do not
liftthedoor by thehandle.
A. Liftthe oven door by plating one hand oneach side.
The door is heavy, so you may need help. Do notlift
thedoor by the handle.
B.With the door at the same angle as the removal position
(approximately 2.5cm-5 crn [1"-2"] from the closed position), seat
the notch of the hinge arm into the bottom edge of the hinge slot.
The notch of the hinge arm must be f_lly seated into the bottom of the slot.
C• Fully open the door. Ifthe door will not fully open, the indentation
isnot seated correctly inthe bottomedge of the slot.
D. Push the hinge
locksup against Hingeinlocked
the frontframe
of the oven cavity, Notchof hinge
to the locked securelyfitted
intobottom
position, of hingeslot
E. Closethe oven door.
REPLACE THE STORAGE DRAWER
A• Place the drawer rail on the guides. Push
the drawer in until it stops.
B, Liftfront of the drawer and push in until
the stops clear the guides.
C. Lower the front of the drawer and push
in until it closes.
Bottomedgeof slot
FINAL INSTALLATION CHECKLIST
• Check to makesurethe circuitbreakerisclosed(RESET)orthe circuitfuses
are replaced.
•Be surepower is inserviceto the building.
•Checkthatall packingmaterialsand taps havebeenremoved.Thiswill include
tape onmetalpanelundercontrol knobs(Ifapplicable),adhesivetape, wireties,
cardboard andprotectiveplastic.Failureto removethese materialscouldresult
indamageto theapplianceoncethe appliancehasbeentumedon and surfaces
haveheated.
•Checkthat thedoorand drawerare parallelto eachotherand that bothoperate
smoothly.Ifthey do not,see the Owner'sManualfor properreplacement.
•Checkto makesurethatthe rear levelinglegisfully insertedintothe anti-tip
bracketandthatthe bracketis securelyinstalled.
OPERATION CHECKLIST
•Turn onone ofthe surfaceunitsto observethatthe elementglowswithin
60 seconds.Turnthe unitoffwhenglowis detected.Iftheglowisnotdetected
withinthetime limit,recheckthe rangewiringconnections. Ifchangeisrequired;
retestagain.If nochangeisrequired,have buildingwiring checkedfor proper
connectionsandvoltage.
•Checkthatthe ovenconb'oloperatesproperly.If the ovencontrol doesnot
operateproperly,recheckthewiring connections.
•Be sureall rangecontrolsare inthe OFF positionbeforeleaving the range.
I-_ MODEL AND SERIAL NUMBER LOCATIONS
The rating plate islocatedon the oven frame or on the sideof the drawer framei
Ratingplate Ratingplate

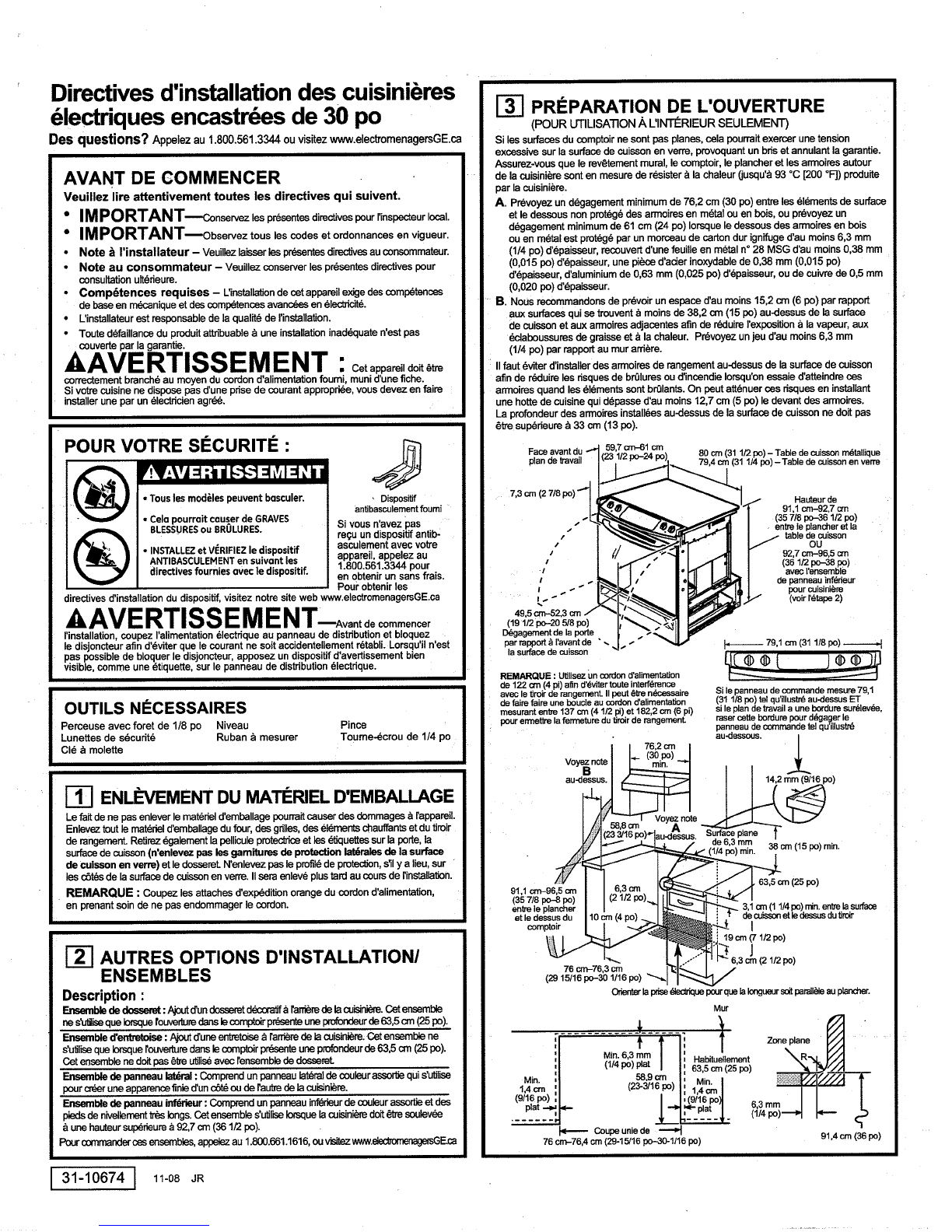

Directives d'installationdes cuisini res
dlectriques encastr es de 30 po
Desquestions?Appelez au 1.800.561.3344 ou visitez www.electromenagersGE.ca
AVANT DE COMMENCER
Veuillez lire attentivement toutes les directives qui suivent.
•IMPORTANT---Conserv=_sp_entesdirectivespearrinspecteurlocal.
•IMPORTANT---_bse_,ez tous,escodesetordennancesan vigueur.
•Note bI'installateur - Veuillezlaisserles_ntes direc_es au consommateur.
•Note au consornmateur - Veuillez conserver les pr_sentes directivespour
consultation ult_rieure.
•Comp_tences requises - L_nstallatJondecet appareil exigedes comp_tencas
de base en _nique et descompetences avanc_s en electzicit_.
• L'installateur est respensable de la qualit_de I'installaUon.
•Toute d_faillancedu produitatt_ibuable&une installationinad_=quaten'est pas
couverte par lagarentie.
AVE RTISS E MENT : Ce,appare,de. e
correctement brancheau moyen du cordon d'alimentationfoumi, muni d'une fiche.
Si votre cuisine ne dispose pas d'une prise de courant appmpri_e, vous devez, en faire
installer une par un electdcien agree.
I
POUR VOTRE SI=CURIT¢: "
_'!_'_,\vl=1-'i iI[.."$-'t=1=vJI=1_,i /
• Touslesmodulespeuvent basculer.
•Cela pourrait causer de GRAVES
BLESSURESou BRULURES.
•INSTALLEZet VERIFIEZledispositif
ANTIBASCULEMENTen suivantles
directivesfourniesovec ]e dispositif.
Disposi_f
antibasculementfoumi
Si vous n'avezpas
regu un dispesitifantib-
asculement avec vob'e
appareil, appelez au
1.800.561.3344 pour
en obtenir un sans frais.
Pour obtenirles
directivesd'installationdu dispositif, visitez notresite web www.electromenagersGE.ca
AAVE RTISS E M E NT-Avan,decommencer
rinstallation,coupez I'alimentationdlectrique au panneau de distdbuUonet bloquez
le disjoncteurafin d'_viter que le courentne soit accidentellementretabli. Lorsqu'iln'est
pas possiblede bloquerle disjoncteur,apposez un dispositifd'averfissementbien
visible,comme une etiquette, sur lepanneau de distributiondlectrique.
OUTILS NC:CESSAIRES
Perceuse avec foret de 1/8 po Niveau Pince
Lunettes de sdcurit_ Ruban a mesurer Toume-ecrou de 1/4 po
CI6 a molette
ENI_EVEMENT DU MA'rERIEL D'EMBALLAGE
Lefairde ne pas enleverle materield'emhallage peurrait causerdes dommagesa rappareit.
Enleveztout le materield'emballage du four,des grilles,des elementschauffantset du tJroir
de rangemant.RetJrezegalement lapelliculeprotectfice et lesetiquettes surla porte,la
surfacedecuisson (n'enlevez pas les gamitures de protection latdralesde la surface
de cuisson en verre) et le dosseret.N'enlevez pes le profiledeprotection,s'ily a lieu,sur
les oStdsde lasurfacede cuissonen verre.I1sereenleve plustard au coursde rinstallalion.
REMARQUE : Coupez les attaches d'expL,ditionorange du cordon d'alimentation,
en prenantsoin de ne pes endommagerle cordon.
AUTRES OPTIONS D'INSTALLATION/
ENSEMBLES
Description:
Ensemblede deeseret: Ajoutdundosseretd_:_alff a ran¢3=mde la cuisir_re. Cet ensemble
ne S'L_iSeqse Iomquerouverturedensle comptoirpr_senteune profondeurde 63,5 cm (25 pe).
Ensemble d'_se : Ajout dune entretoise_ra_ de lacuisiniere.Cet ensemble ne
s'ulJliseque lorsque rouverturedenslecornptoirprdsenteuneprofondeurde 63,5 cm (25 pe).
Cet ensemblene doitpase_e utiliseavec rensemblede desseret.
Ensemble de panneau latdral:Comprend un panneau_ de couleurassortJequis'utilise
pour c_er uneapparence flnied'un cSt_ou de rautmde la cuisini_re.
Ensemble de panneau i_ur: Comprend un panneau inf_=rieurde couleur aesortieet des
pieds de nivetlement_ longs.Cet ensemble s'utJliselomque la cuisinibre dolt _ soulev_e
une hauteursupe_ure _ 92,7 cm (36 1/2pe).
Pour commanderces ensembles,appelez au 1.800.661.1616,ou visitezwww._E.ca
[_] PRI_PARATION DE L'OUVERTURE
(POUR UTILISATION A UINT_RIEUR SEULEMENT)
Si les surfaces du comptoirne sont pas planes, cela peurrait exercer une tension
excessive surla surfacede cuisson enverre, prevoquantun briset annulantla garentie.
Assurez-vousque le rev_tementmural,le comptoir, leplancheret lesarmoires autour
de la cuisini_resont en mesure de resisterbla chaleur (jusqu'&93 °C [200 °F]) produite
par la cuisinibre.
A. Prevoyez un ddgagement minimum de 76,2 cm (30 pe) entre les dlements de surface
et ledessous nonprotege des armoiresen mdtal ouen bois,ou prevoyez un
d_jagement minimumde 61 cm (24 pe) Ioreque ledessous des armoiresen bois
ou en mdtalest proteg_ par unmorceau de cartondur ignifuged'au moins6,3 mm
(1/4 po) d'epaisseur, recouvertd'une fauiUeen metal n° 28 MSG d'au moins 0,38 mm
(0,015 po)d'dpaisseur,une pieced'acier inoxydablede 0,38 mm (0,015 po)
d'dpaisseur,d'aluminiumde 0,63 mm (0,025 pe) d'dpaisseur,ou de cuivre de 0,5 mm
(0,020 po)d'dpaisseur.
B. Nous recommandons de pr_voirun espace d'aumoins 15,2 cm (6 po) par rapport
aux surfaces qui se trouventb moins de 38,2 cm (15 pe) au-dessus de lasurface
de cuissonet aux armoiresadjacentes afin de reduirerexposition a la vapeur, aux
_claboussures de graisseet &la chaleur. Pr_voyez unjeu d'au moins 6,3 mm
(1/4 po) par rapportau mur attire.
II fautdviter d'installerdes armoires de rangement au-dessus de la surfacede cuisson
afin de rdduire les risquesde br01uresou d'incendieIorsqu'oneesaie d'atteindreces
armoiresquand les eldments sent br01ants.On peut attenuer ces risquesen installant
une hottede cuisine quid_passe d'au moins 12,7 cm (5 pe) le devant des armoires.
La profondeurdes armoiresinstall_esau-dessus de la surfacede cuisson nedoit pes
_b'e superieure& 33 cm (13 pe).
Face event du
plan de travail
87,3 cm (2 7/ po)
#
/
I /
/
!s_ _
49.5cm-52.3cm /
(19 1/2po-20 5/8po)
D_gagernentde la porte
_:)arrapport_ravantde "
la surfacedecuisson
REMARQUE : Utilisez un cordon d'elimentat_on
de 122 cm (4 pi) afin d'_viter toute interf_rence
avec le tJroirde rangemenL II peut _tre ndcessaire
de faire faire une boucle au cordon d'elimentation
mesurant en_e 137 cm (4 1/2 pi)et 182,2 cm (6 pi)
pourermet'_e la fermeture dutJroirde rangemenL
59,7 cm-61 cm 80 crn (31 1/2 po) -Table de cuisson mdtellique
79,4 c_n(31 1/4 po) - Table de oJisson en verre
23 1/2po-24po).
..,,..., '_| 91,1cm-92,7 crn
/ (357/8Ioo-361/2po)
| enfmele plancheret la
b'°gT"on
/92,7 cm-96,5 cm
/(361/2 !oo-38po)
/avec l'ensemble
J,;Li" (voirrdtape2)
79,1cm(311/8po)
Si lepanneaude commandemesure79,1
(311/8po)telqu'illustr_au-dessusEl
sileplandetravaila uneborduresur_levde,
resetcettebordurepourddga_erle
panneaude commandetelquillustrd
au-dessous.
I 76,2cm I I
,. ±
au-de_sus. _ _ II 14,2n_rn(9/16po)
1[_l(23_15po),-la_assus surfaceplane T
.( a6'g)mn -om(15po) ,n.
91,1cm-96,5cm i i._",__"'- i'll _l
po>i I po,-.t!L_ :-_._: •b'ele lancher ! _ . 31 cm(1 1/4po)r_n enb'elasurface
en p _ :,f-, - ..
etledessusdu , 10 crn(4OO)_l I 1_ l decuissonetledessusdutJroir
i _ i 19cm(71/2po)
76_,,-76,_ _ID,-.. /
(2915/16 po-301116po) ""_'l 1"< 3/
Ofienterlaprisedtec_cepourquelaIongueursoitpanicleauptancher.
Mur
..................i t
Min. _l _' ] Zoneplane
iMin.6.3mm iHabitueliement
i(1/4po)plat '_63,5crn(25po)
58,9cm i= Min. I
(23-3/16ix))
1,4cm ' h 1,4cm/
(9/16 po) ',/ I, (9/16PO)I 63rn _
plat '-'li'll.._'- -i"_T_plat _1" ' ..,
_Coupeuniede
76 cm-76,4cm(29-15/15po-30-1/16po) 91,4cm(36 po)
31-10674 I 1_-o8JR

i-_ PRI:!:PARATION DE LA CUISINIERE
ENLEVEMENT DU TIROIR DE RANGEMENT
A. Tirez sur =etiroir jusqu'b ce qu'il bloque.
B. Sou=evez I'avant du tiroirpour degager =esbutees du guide.
C. Tirez vers vous et enlevez le tiroir.
Rail Profil_deprotection
ENLC:VEMENT DE LA PORTE (facultatif)
II n'est pas ndcessaire d'eniever la porte pour installer IJ Chami_re
la cuisinibre, mais il pout _tre pratique de =efaire. Brasde position
Pour enlever laporte : chami_re" - d_verrouillde
A. OuvrezcornplL,=ementlaporte du four. II
S. Abaisse.zles deux venOusde chami_re vera le
cadre de laporte en position d_verrouillde.Vous Brasde
chami6re
aurez peut-_tre besoind'un toumevis&lame plate.
NE SOULEVEZ PAS LA PORTE PAR SA POIGNI_EI
C. Placaz vos mains de chaque c6t_ de la porte et refermez- ..IH
la jusqu'& la positiond'enlevement (entre 2,5 cm et 5,0 cm IlU,',-_ii//
[1 poet 2 po] environ par rapporta la positionfermde).
D. Soulevez la porte en la tirantvers vous jusqu'bce que les
bras de chamiere sortentdes fentes. Chamibresortiede lafente
REMARQUE : La portedu four est tres Iourde.Asaurez-vousde bien la tenir avant
de la sou=everpourla degager des charaibres. Faitesattentionapr_s avoir en=ev6
la porte. Ne la couchez pas sursa poignde. Vous pourriez rdgratignerou la bosseler.
ITI INSTALLATION DU DISPOSITIF
ANTIBASCULEMENT
I_ I Pour_er =ebascu=ement
_'!V;\vl =1:i II [,:'_:'] =1_v_I =1 _ I=II accidentelde la cuisini_'e,
_ez-la en instal]antde la
•Tousles modulespeuventbesculer, fa_ appmprk_e=edispositJf
antibascu=eme_Avant
•Cela pourrait causer de GRAVES de rinstal=er,consultezlos
BLESSURESou BRULURES. direc0vesd'installatJon
•INSTALLEZet VERIFIEZle dispositif foum=esavec =edispositJf.
ANTIBASCULEHENTen suivantles Pourvedfiersice dispositff
directivesfournies avec le dispositif, est biennstalle,enlevez
lelJreirde rangement ou
=epanneau i_ur et regardez sous la cuisine=repourvoir si =epied de nivellernent estbien
engage dens lafente du dispelS. Sur les modules sans tiroir de rangement ou panneau
infCodeur,penchez doucernent la cuisinibre vers ravant.Le disposiff devrait bloquer la cuisiniere
=ersquevous I'inclinezvers ravantde rnoins de 10 cm (4 IX)).Si os n'est pas =ecas, reinstallez
=edisposiff antibesoJlement. Si vous devez dtoignerlacuisini_re du mur, effectuez toujours
catte procedure pourverifiersi la cuisini_re est bien engagde dens le disposiff antJbasculement.
IIne fautjarnais comp=etementenlever les piedsde nivellementsinon, =ecuisinibre ne sera pas
correctement protdg_e par le dispositffa_bascu=ement.
I-_ INSTALLATION DE LA CUISINIC:RE DANS
L'OUVERTURE _._
A. Placez la cuisini_revis-a-visde rouverturedans le comptoir.
Assurez-vous que lasurface de verre n'entre pas en contactavec
le dessus du comptoir.Aubesoin, relevez rappareU en ajustant
les p=edsde nivellement.
B. Poussez la cuisinieredans rouverturetouten la sou=evantjusqu'b
ce qu'el=esoit &moins de 5 crn (2 po) du dispositifantibasculement.
S'il y a une gamitura de protectionsurle c6te - --_ Dessus
de lasurface de verre, enlevez-la, ducomptoir
C. A raide d'une cle bmo=etteou d'une pince, ajustez (_J/_ ,,_'__"_-
le pied de nivellement arri_rejusqu'a ce que lerebord
de la surface en verre repose sur =edessus du
oomptoir. Ensuite, ajustez delicatement lesdeux pieds
de nivel=ementavant jusqu'a ce que =erebord Assurez-vousquelebordducornptoir
D,
de la surface en verre entre en contact avec
=e dessus du comptoir.
Poussez delicatement la cuisin=ere dans
I'ouverture jusqu'a ce que =e tableau de
commande soit bien engage darls le desaus
du comptoir. Le repord arrk_re de la surface
en verre devrati recouvrir I'ouverture dans le
comptoir. Branchez le cordon d'alimentation
dans la prise de courant. Placez le cordon
I'arriere de la cuisin_re de maniere ace qu'il
n'en_e pas en contact avec le tireir ou qu'il
ne soit pas d_place par ce dem=er.
s'adapteparfaitement&I'e_itd du
tableaudecommandeb l'avant
Placeziecordonde la cuisinibrede fad.on
bcequ'ilne nuisepasb t'ouvertureet _la
fermeturedu tJroirde rangement
REMISE EN PLACE DE LA PORTE
DU FOUR
REMARQUE : La porte du four est Iourde. I1est possibleque vous ayez
besoind'aide pourla sou=eversuffisammentpour la faire glisserdans les
fentes dechain=era.
A. Soulevez laporte dufour en la saisissantdechaque c6t6. La porte
est Iourdeet vous aurez peut-_tre besoind'aide. Ne sou=evezjamais
la porte parsa poignde.
B. En maintenant laporte & la positiond'enlevement (entre 2,5 cm et 5 cm [1 poet 2po]
par rapporta la positionfermee), placaz rencoche du brasde chami_re dans le bord
inf_deurde lafente de chamiere. Le bordinferieurde la fente de chamiere dolt_tre
bieninsdr_dens rencoche du bras de chami_re.
C. Ouvrez compl_tement la porte. Si la porte ne s'ouvrepas completement,c'est que
rencoche du bras de chami_re n'estpas correctementplacde surle bordinf_rieur
de lafente.
D. Re=evezlesverrous
de chamiere jusqu'a ce
qu'ilss'appuient contre chami_'ecorrectement
lecadre de la cavit_ placdesurlebord
du four, en position in_deurdelafente
verrouillde, dechami_re
E. Refermez laporte dufour.
REMISE EN PLACE DU TIROIR DE RANGEMENT
A. P!acez les railsdu tiroirsur les guides.Pousaez
sur le tiroirjusqu'a ce qu'il s'arr_te.
B. Sou=evezravant dutireir et poussez-lejusqu'b
ce que =esbuttes soient degag_es des guides.
C. Abaissez ravantdu tireiret poussez-le pour
lefermer.
Bord infddeur de la fente
de chamibre
Bras de
mibre
bras
de chamibre
!-_ VITRIFICATION FINALE
DE L'INSTALLATION
•Assurez-vousde rdenc=encher=edisjoncteurou de remettre en place lesfusibles.
•Assurez-vousque ralimentatJon_lectriquede rimmeubleou duIogementnest pas
interrompue.
•Assurez-vousque toutle mat_del d'emballage etle rubangomm6ontete enlev6s.
Cela comprendleruban gommdsur=epanneauen metal sousles boutonsdecommande
(s'ily a lieu),le nJbanadh_sif,les attaches-ills,lesmorceauxde cartonet les pi_cesde
protectionen plastique.Si vousn'enlevezpasce materiel,ilpourraitcauser des dommages
I'appareil Iorsquecelui-ci sara missoustensionetque los surfaceschaufferont.
•V6rifiezsila porte et letimirsontparall_lesI'unpar rapport&I'autreet que lesdeux
s'ouvrentet se ferment cormctemenLSinon,consultezleguided'utilisationpoureffec_tuer
=esajustemen=enL,cessaires.
•Assurez-vousque le pieddenivel=ementarri6reestb=enins6r_dans le dispositif
antibasculementetque le dispositifa 6t_ correctementinstallS.
VITRIFICATION DU FONCTIONNEMENT
•Allumezun dl_ment de surfaceet v_ritiezsi une lueurest visibledens un d_laide
60 secondes.€:teignezI'dl_mentd_sque vousapercevez une lueur.Si vousne voyez
aucunelueurapr_sce ddlai,v_rifiezlesraccordementsdes ills dela cuisini_ra.Apr_savoir
effectu_les raccordementsr_cessaires, v_rifiez& nouveau=efon_onnement deI'_l_menL
Si aucunraccordementn'etaitn_._cessaira,faites verifiersi latensionet lesraccordements
dlecttiques de rimmeuble oudu Iogementsontappropri_s.
•V6rifiezsila commandedufour fonctionneoorrectement. Si non,v_rifiezbnouveau=es
mccordements_lectriques.
•Assurez-vousque toutesles commandesderappareil sont bOFF (Arr_t)avant dequitter
lapi_e.
EMPLACEMENT DES NUMI_ROS
DE MOD#LE ET DE SI=RIE
La plaque signal_tiquese trouve sur =ecadre du four ou sur lec6td du tiroir
de rangement.Plaquesignaldtique Plaquesignaldtique
