GE Monogram ZXADJB36PSS User manual

1
Installation ZXADJB30PSS, ZXADJB36PSS, ZXADJ48PSS
Instructions 30" to 36" Adjustable Backsplash
31-10692
04-08 JR
TOOLS AND MATERIALS REQUIRED
•Gloves to protect against sharp edges
•T-15 and #2 Phillips screwdrivers
• Drill with 3/32" and 9/64" bits
• Safety glasses
• Level
• Pencil
This Kit Includes
• Top wall support
• Bottom wall support
•Top cover with shelf
• Bottom cover
• Hardware package with
–9Stainless Steel Torx 15 #8
self-tapping screws
–9Phillips #2 pan head wood #10 screws
–3Stainless Steel #2 truss head
#10 screws (for alternate
installation method)
WARNING:
To prevent ignition of combustible materials,
the entire back wall above the range must
be protected by a backsplash constructed
of non-combustible material.
INSTALL THE WALL SUPPORT PANELS
W ARNING: The wall support panels
must be securely fastened to the wall. Failure to
do so could result in damage or personal injury.
IMPORTANT: This backsplash is designed to cover the wall
between the bottom of the hood and the top of the range.
The vent hood should be installed over the rangetop or
range before installing this backsplash.
• Install and level the Range/Rangetop according
to the product installation instructions.
• Remove backsplash packaging and protective film.
• Locate wall studs on each side. Where studs are not
available, plan to use wall anchors (not provided).
• Use a level to pencil 2 horizontal lines on the wall,
one 1/8" below the vent hood and the other 1/8" above
the Range/Rangetop. This 1/8" space allows the cover
panels to overlap the wall supports.
• Secure the top wall support panel to the wall with 4 wood
screws, through the outermost studs.
• Use 4 wood screws to secure the bottom wall support
panel. The center slot should be positioned at the top.
The gap between the top and bottom support panels
will be covered by the top cover with shelf.
1/8″
Secure the top
panel to the wall
with 4 wood
screws
1/8″
Secure
the bottom panel
to the wall with
4wood screws
Center
Arrow
Wood Screws
Wood
Screws
Top Wall
Support
Top Cover
with Shelf
Bottom Cover
Bottom Wall Support
761Dia65
Hardware
Package
BEFORE YOU BEGIN
Read these instructions completely
and carefully.
IMPORTANT: Save these instructions for local
inspector’s use.
IMPORTANT:OBSERVE ALL GOVERNING CODES
AND ORDINANCES.
NOTE TO INSTALLER: Be sure to leave these
instructions with the Consumer.
NOTE TO CONSUMER: Keep these instructions
with your Owner’s Manual for future reference.
• This backsplash adjusts to fit the space between
the top of the range and the bottom of the hood,
from 30"Min. to36"Max. height.
•Maximum shelf load-bearing weight is 40 lbs.

2

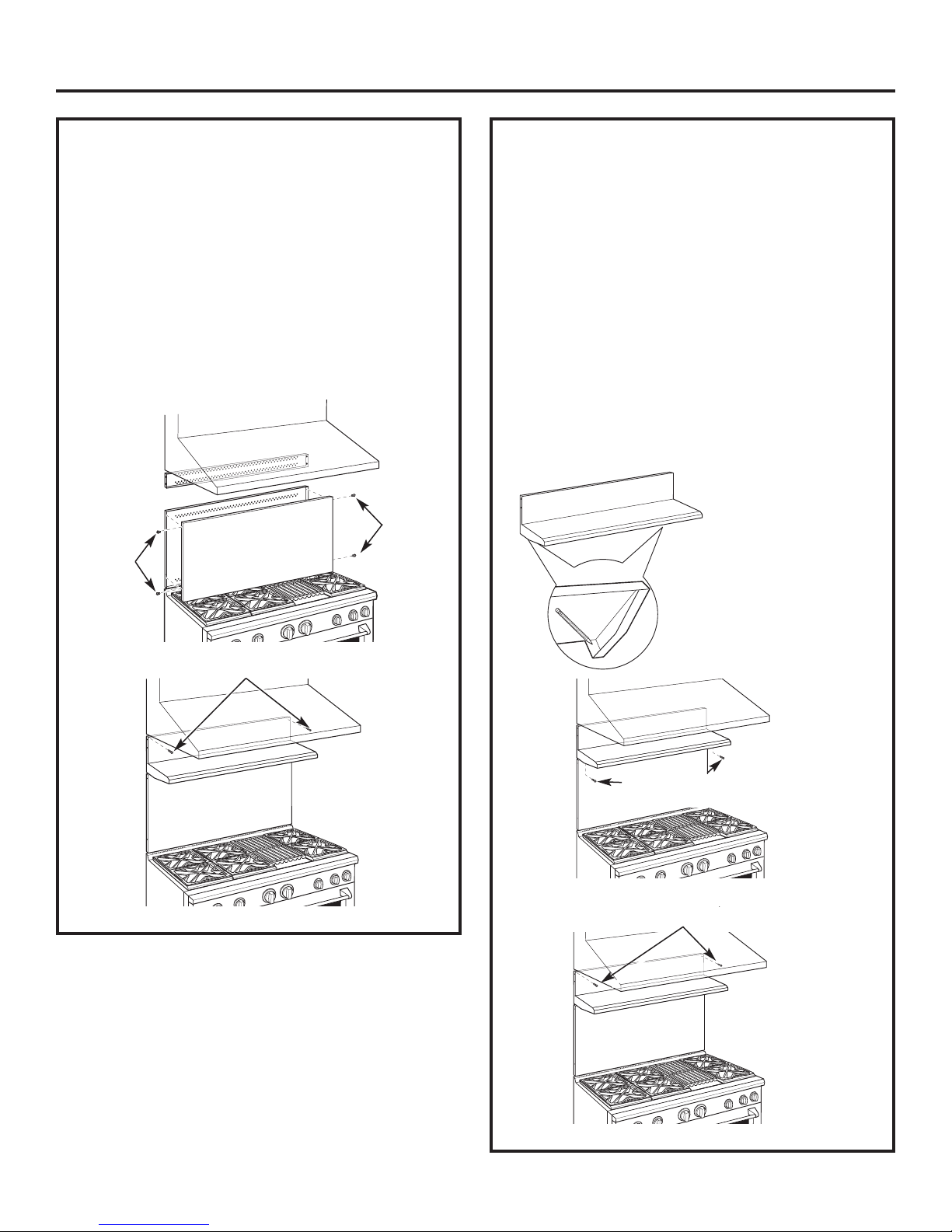

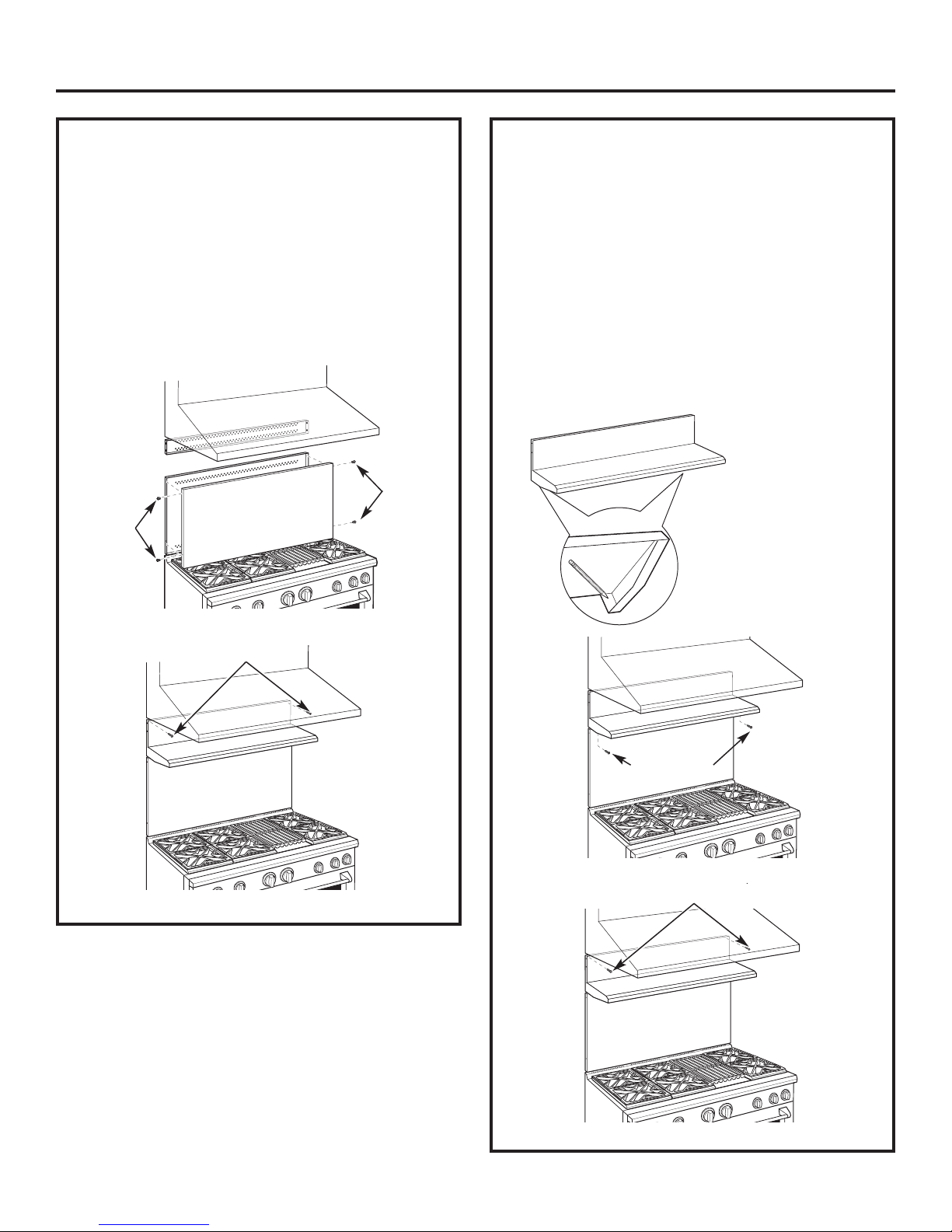

INSTALL COVER PANELS (cont.)
ALTERNATE METHOD: When side access is blocked
• Install bottom cover over the bottom support while
driving one screw into each side.
• Hold top cover in place while marking screw
locations, just below shelf support and onto bottom
cover.
• Remove the shelf and drill a 9/64" diameter
hole in the pencil-marked locations.
• Mount the top cover over the top support
and secure the front cover with screws through
the drilled holes on each side.
• Install screws through each top corner.
ZXADJB30PSS, ZXADJB36PSS, ZXADJB48PSS Accessory Installation
INSTALL COVER PANELS
See alternate method if side access is blocked.
• Hold the bottom cover over the bottom support
while driving one screw (provided) into each side.
• Place the top cover with shelf over the top wall
support. If you have access to the sides, secure
the panel with two screws on each side.
• Secure the top cover with shelf to the top
support with screws through the front of the panel,
at the top corners. Use one screw on each side.
Shelf
Install
Screw
Cover Panel
Install
Screw
Mark Screw Locations
for Alternate Method
Install Screw in Top Corner on Each Side
Install Screw
on Each Side
Install Corner Screws

3
Consignes ZXADJB30PSS, ZXADJB36PSS, ZXADJ48PSS
d’installation Dosseret ajustable 30" à 36"
OUTILS ET MATÉRIEL NÉCESSAIRES
• Gants pour vous protéger des parties tranchantes
•Tournevis cruciforme 2 et T-15
• Percez avec des forets 23 mm
(3/32") et 35 mm (9/64")
•Lunettes protectrices
•Niveau
• Crayon
Ce Kit comprend
• Panneau de support mural
• Panneau mur inférieur
•Top cover with shelf
• Plaque inférieure
•Sachet de matériel contenant
–9tornillos auto-roscantes #8
Torx 15 de acero inoxidable
–9tornillos de estrella #2 para
madera de cabeza troncocónica #10
–3tornillos de cabeza segmentada
#10 de acero inoxidable #2 (para
un método de instalación alternativo)
AVERTISSEMENT:
Afin d’éviter que les matériaux inflammables ne prennent
feu, la totalité de la surface du mur se trouvant au-dessus
de la cuisinière doit être protégée par un dosseret ignifuge.
INSTALLEZ LES PANNEAUX
DE SUPPORT MURAL
AVERTISSEMENT : Les panneaux
de support mural doivent être correctement fixés
au mur afin d'éviter toute blessure ou dommage
matériel.
IMPORTANT: Ce dosseret est conçu pour couvrir le mur
entre la partie supérieure de la cuisinière et la partie
inférieure de la hotte. La hotte d’extraction doit être installée
sur la table de cuisson ou de la cuisinière avant d’installer
le dosseret.
• Installez et ajustez la position de la table
de cuisson/cuisinièreconformément aux consignes
d’installation.
• Retirez l’emballage du dosseret et le film protecteur.
•Localisez les poteaux muraux sur chaque côté.
En l’absence de poteaux, utilisez plutôt des chevilles
murales (non fournies).
• Utilisez un niveau pour tracer au crayon 2 lignes
horizontales sur le mur,une à 1/8" sous la hotte
d’extraction et l’autreà1/8" au-dessus de la table de
caisson/cuisinière. Cet espace de 1/8" fait que le panneau
de recouvrement se superpose aux supports muraux.
•Fixez le panneau mural supérieur au mur à l’aide de 4
vis à bois, à traversles poteaux externes.
•Utilisez 4 vis à bois pour fixer supportmural inférieur.
La rainure centrale doit être placée en haut.
L’espace séparant le panneau de support du bas de celui
du haut sera comblé par la plaque supérieur avec étagère.
31 mm
Fixez le panneau
supérieur au mur
avec 4 vis à bois
31 mm
Fixez le panneau
inférieur au mur
avec 4 vis à bois
Flèche
centrale
vis à bois
vis à
bois
Support mural
supérieur
Plaque
supérieure
avec étagère
Plaque inférieure
Supportmural
inférieure
761Dia65
Sachet
de matériel
AVANT DE COMMENCER
Lisez attentivement l’ensemble des
consignes.
IMPORTANT: Conservez ces consignes, elles peuvent
vous être utiles pour toute inspection de votre
installation.
IMPORTANT: RESPECTEZ TOUTES LES NORMES AINSI
QUE LES RECOMMANDATIONS PRÉCONISÉES PAR
LES AUTORITÉS COMPÉTENTES.
REMARQUE À L'ATTENTION DE L'INSTALLATEUR:
Après intervention, assurez-vous d’avoir remis ces
instructions à l’utilisateur.
REMARQUE À L'ATTENTION DE L’UTILISATEUR:
Conservez ces instructions avec le manuel de
l’utilisateur pour toute consultation ultérieure.
• Ce dosseret est conçu combler l’espace entre
le haut de la cuisinière et le bas de la hotte, entre
une hauteur maximale de 76 cm et 91 cm.
• Le poids maximal de portance de l’étagère
est de 18 kg.

4

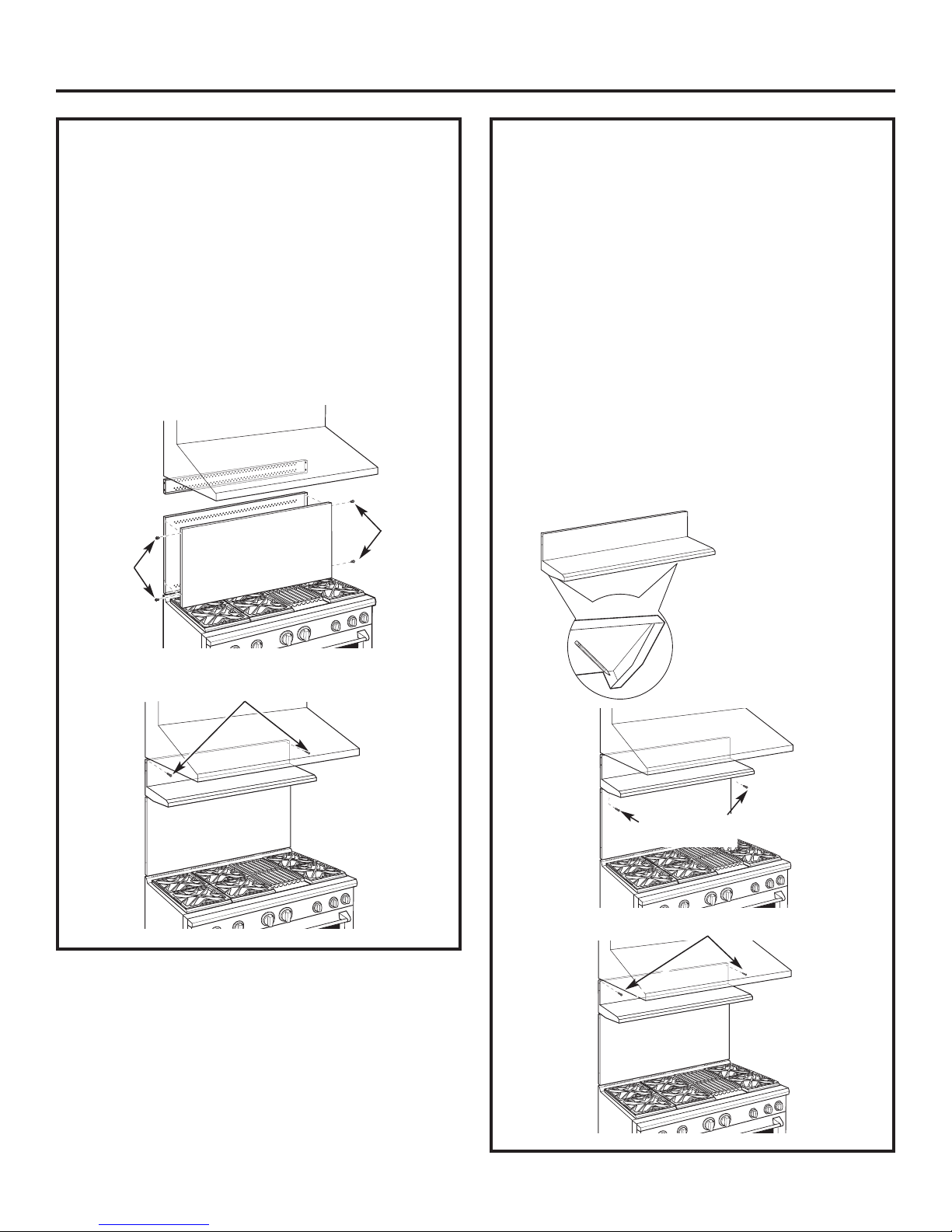

INSTALLEZ LES PANNEAUX
DE RECOUVREMENT (suite)
MÉTHODE ALTERNATIVE : en cas d’obstruction
de l’accès latéral
• Installez la plaque inférieure sur le support inférieur
tout en vissant une vis de chaque côté.
• Maintenez la plaque supérieure en place tout
en marquant les emplacements des vis, juste
en dessous de l’étagère de support et sur la plaque
inférieure.
• Retirez l’étagère et percez un trou de 0,35 cm (9/64")
de diamètre dans les emplacements tracés
au crayon.
• Montez la plaque supérieure sur le support
supérieur et fixez la plaque à l’aide de vis dans
les trous percés sur chaque côté.
•Install screws through each top corner.Installez
les vis à travers chaque coin supérieur.
ZXADJB30PSS, ZXADJB36PSS, ZXADJB48PSS Installation d’accessoires
INSTALLEZ LES PANNEAUX
DE RECOUVREMENT
Optez pour la méthode alternative si l’accès
latéral est bloqué.
• Maintenez la plaque inférieure sur le support tout
en vissant une vis (fournie) de chaque côté.
• Placez la plaque supérieure avec l’étagère en place
sur le support mural supérieur. Si vous pouvez
accéder aux deux côtés, fixez le panneau avec
deux vis sur chaque côté.
• Fixez la plaque supérieure avec l’étagère sur le
support supérieur et fixez la plaque à l’aide de vis
sur l’avant du panneau, sur les coins supérieurs.
Utilisez une vis par côté.
Étagère
Installez
une vis
Panneau de recouvrement
Installez
une vis
Marquez les emplacements
des vis pour l’autre méthode
Installez la vis sur le coin supérieur de chaque côté
Installez la vis sur
chaque côté
Installez les vis pour les coins

5
Instrucciones ZXADJB30PSS, ZXADJB36PSS, ZXADJ48PSS
de instalación Salpicadero ajustable de 30" a 36"
Soporte
de pared
superior
Cubierta
superior con estante
Cubierta inferior
Soporte de pared inferior
761Dia65
Paquete de
ferretería
HERRAMIENTAS Y MATERIALES
REQUERIDOS
•Guantes para protegerse de bordes filosos
• Destornilladores T-15 y de estrella #2
• Perforadora eléctrica con mechas
de 3/32" y 9/64"
• Gafas de seguridad
• Nivel
•Lápiz
Este kit incluye
•Soporte de pared superior
•Soporte de pared inferior
• Cubierta superior con estante
• Cubierta inferior
• Paquete de ferretería con
–9tornillos auto-roscantes #8 Torx 15
de aceroinoxidable
–9tornillos de estrella #2 para madera
de cabeza troncocónica #10
–3tornillos de cabeza segmentada #10 de acero
inoxidable #2 (para un método de instalación
alternativo)
ADVERTENCIA:
Para prevenir el encendido de materiales
combustibles, debe protegerse toda la pared
trasera de la cocina mediante un salpicadero
construido con un material no combustible.
INSTALE LOS PANELES DE SOPORTE DE PARED
ADVERTENCIA : Los paneles
de soporte de pared deben estar bien sujetos
ala pared. No hacerlo puede provocar daños
olesiones personales.
IMPORTANTE: Este salpicadero se encuentra diseñado para
cubrir la pared entre la parte inferior de la capucha
yla parte superior de la cocina. La capucha de ventilación
debe instalarse sobre la estufa o cocina antes de instalar
el salpicadero.
• Instale y nivele la cocina/estufa de acuerdo con las
instrucciones de instalación del producto.
• Quite el empaque y la película protectora del salpicadero.
• Ubique los parantes en ambos lados. Donde no haya
parantes disponibles, utilice anclajes de pared
(no provistos).
• Utilice un nivel para marcar con lápiz 2 líneas
horizontales sobre la pared, una 1/8" por debajo de la
capucha de ventilación y la otra 1/8" por encima de la
cocina/estufa. El espacio de 1/8" permite que los paneles
de cubierta se superpongan con los soportes de pared.
• Fije el panel de soporte de pared superior a la pared con
4tornillos para madera, a través de los parantes
exteriores.
•Utilice 4 tornillos para madera para fijar el panel de
soporte de pared inferior.La ranura central debe
ubicarse en la parte superior.
El espacio entrelos paneles de soporte superior e inferior
se cubrirá con la cubierta superior con estante.
1/8″
Fije el panel
superior a la
pared con 4
tornillos para
madera
1/8″
Fije el panel
inferior a la
pared con 4
tornillos para
madera
Flecha
central
Tornillos para
madera
Tornillos
para
madera
ANTES DE COMENZAR
Lea estas instrucciones por completo
ycon detenimiento.
IMPORTANTE: Guarde estas instrucciones para
el uso de inspectores locales.
IMPORTANTE: CUMPLA CON TODOS LOS CÓDIGOS
YORDENANZAS VIGENTES.
NOTA AL INSTALADOR: Asegúrese de dejar estas
instrucciones al consumidor.
NOTA AL CONSUMIDOR: Conserve estas instrucciones
con el Manual del propietario para referencia futura.
•Estesalpicaderopuede ajustarse para poder
utilizarse en el espacio entre la parte superior
de la cocina y la parte inferior de la capucha, con
una altura mínima de 30” y una máxima de 36”.
• El peso máximo de capacidad de carga del estante
es de 40 lbs.

6
INSTALE LOS PANELES DE CUBIERTA
(cont.)
MÉTODO ALTERNATIVO: Cuando el acceso lateral
se encuentra bloqueado.
• Instale la cubierta inferior sobre el soporte inferior
mientras coloca un tornillo sobre cada lado.
• Sostenga la cubierta superior en su lugar mientras
marca las ubicaciones de los tornillos, apenas
debajo del soporte de estante y sobre la cubierta
inferior.
• Quite el estante y perfore un orificio de 9/64"
de diámetro en las ubicaciones marcadas con lápiz.
• Monte la cubierta superior sobre el soporte superior
yfije la cubierta frontal con tornillos a través
de los orificios perforados sobre cada lado.
• Instale tornillos a través de cada esquina superior.
Instalación de accesorios ZXADJB30PSS, ZXADJB36PSS, ZXADJB48PSS
INSTALE LOS PANELES DE CUBIERTA
Ver el método alternativo si el acceso lateral
se encuentra bloqueado.
• Sostenga la cubierta inferior sobre el soporte inferior
mientras coloca un tornillo (provisto) sobre cada
lado.
• Coloque la cubierta superior con estante sobre
el soporte de pared superior. Si tiene acceso a los
lados, fije el panel con dos tornillos de cada lado.
• Fije la cubierta superior con estante al soporte
superior con tornillos a través de la parte frontal
del panel, en las esquinas superiores. Utilice
un tornillo en cada lado.
Estante
Instale
el tornillo
Panel de cubierta
Instale
el tornillo
Marque las ubicaciones
de tornillos para el
método alternativo
Instale un tornillo en la esquina superior de cada lado
Instale un tornillo
en cada lado
Instale tornillos en las esquinas

Notes
7

Printed in Mexico
NOTA: Mientras efectúa las instalaciones descriptas en este
libro, deben utilizarse gafas o lentes de seguridad.
Para servicio técnico local Monogram® en su área,
llame al 1.800.444.1845.
NOTA: La mejora de los productos es un esfuerzo continuo
para General Electric. Por lo tanto, los materiales,
la apariencia y las especificaciones pueden sufrir cambios
sin previo aviso.
GE Consumer & Industrial
Appliances
General Electric Company
Louisville, KY 40225
ge.com
REMARQUE : lorsque vous procédez aux installations
abordées dans ce manuel, il est fortement recommandé
de porter des lunettes de sécurité.
Pour contacter le service de dépannage Monogram
le plus proche de chez vous, veuillez appeler
le 1.800.444.1845.
REMARQUE : la philosophie de General Electric fait la part
belle à l’innovation. C’est pourquoi les matériaux, les
caractéristiques et l’apparence extérieure peuvent faire
l’objet de modifications sans préavis.
NOTE: While performing installations described in this book,
safety glasses or goggles should be worn.
For Monogram®local service in your area, call
1.800.444.1845.
NOTE: Product improvement is a continuing endeavor at
General Electric. Therefore, materials, appearance and
specifications aresubject to change without notice.
