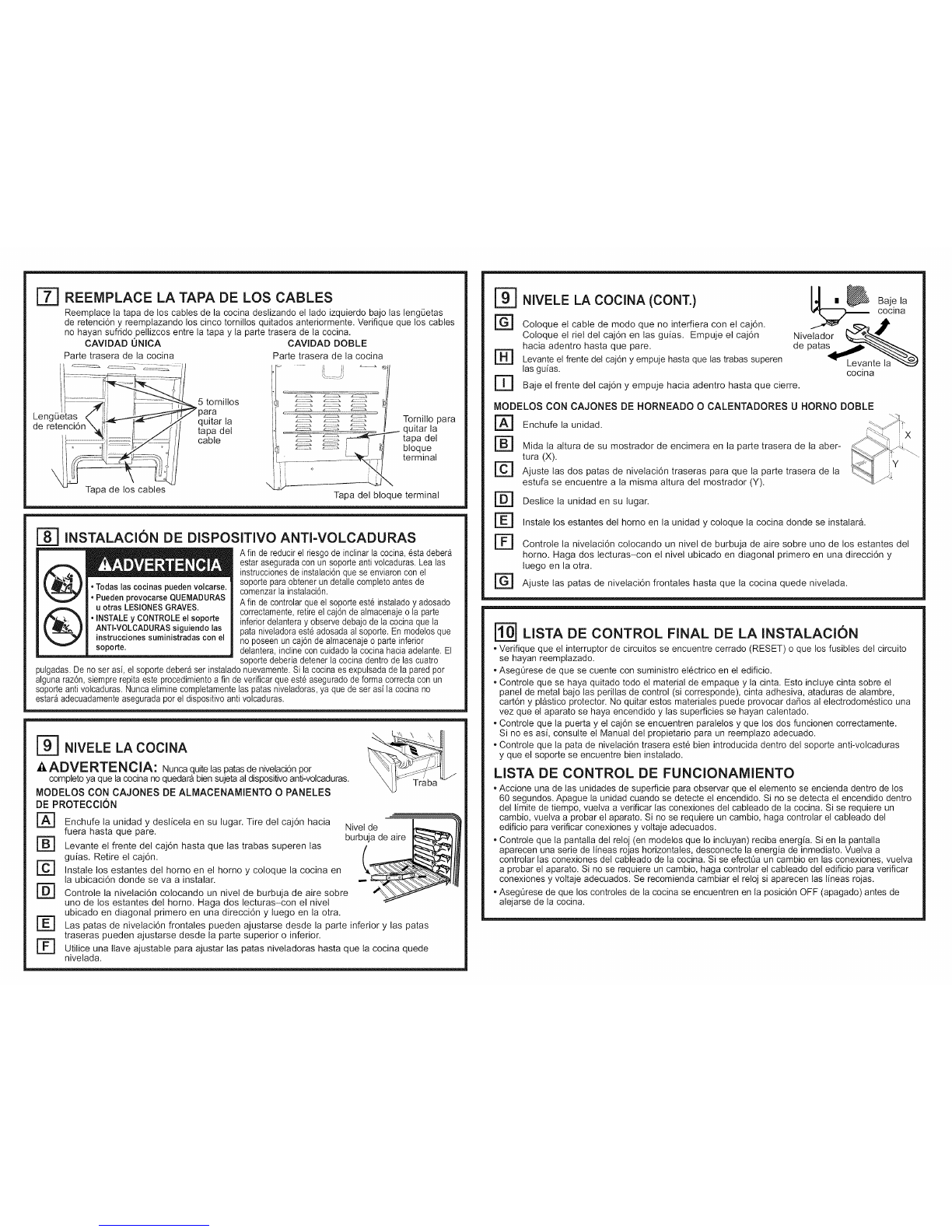

E_ REEMPLACE LA TAPA DE LOS CABLES
Reemplace la tape de los cables de la cocina deslizando el lade izquierdo bajo las leng(Jetas
de retenci6n y reemplazando los cinco tornillos quitados antedormente. Verifique que los cables
no hayan sufrido pellizcos entre la tape y la parte trasera de la cocina.
CAVlDAD UNICA CAVlDAD DOBLE
Parte trasera de la cocina Parte trasera de la cocina
i......
Leng Q!_'tas_
de retenci6n ",
5 tornillos
)are
quitar la
tape del
cable
\Tape de los cables
Tornillo pare
quitar la
tape del
bloque
terminal
Tape del bloque terminal
F_ INSTALACION DE DiSPOSITIVO ANTI-VOLCADURAS
,L,,_.t_ "Todas las cocinas puedenvolcarse.
-- I" Puedenprovocarse QUEMADURAS
uotras LESIONESGRAVES.
• INSTALEy CONTROLEel soporte
{_ ) ANTI-VOLCADURASsiguiendo ,as
-instrucciones suministradas con el
_-_ hsopo,te.
Afin de reducirel riesgode incliner lacocina,6sta deber&
ester asegurada con unsoporte anti volcaduras.Lea las
instruccionesde instalaci6nque se enviaron con el
soporte pare obtener undetalle completo antes de
comenzarla instalaci6n.
Afin de controlar que el soporteest6 instaladoy adosado
correctamente, retireel caj6n de almacenajeo la parte
inferior delanteray observedebajo de la cocinaque la
pate niveladoraest6 adosadaal soporte. En modelosque
no poseen uncaj6nde almacenajeo parteinferior
delantera, inclinecon cuidado la cocina hacia adelante. El
soporte deberia detener la cocinadentro de lascuatro
pulgadas.De no ser asi, el soporte deber&ser instaladonuevamente.Si la cocina es expulsada de la pared por
alguna raz6n, siemprerepita este procedimientoafin de verificarque est6 aseguradode forma correcta con un
soporte anti volcaduras.Nunca eliminecompletamentelas pates niveladoras,ya que deser asi la cocina no
ester&adecuadamenteaseguradapor el dispositivoanti volcaduras.
E_ NIVELE LA COCINA
_I.ADVERTENCIA: Nunca quite las pates de nivelaci6n por
completo ya que la cocina no quedara bien sujeta al dispositivo anti-volcaduras.
MODELOS CON CA JONES DE ALMAgENAMIENTO O PANELES
DE PROTEC¢ION
F_ Enchufe la unidad y deslicela en su lugar. Tire del caj6n hacia .... /
fuera haste que pare. l'4wel ae .I1'_ I_
r_ eureuja ae alre i_=_.T_lnl
Levante el frente del caj6n haste que las trabas superen las /_1_
guias. Retire el caj6n. ( __111_
_[_ Instale los estantes del homo en el horno y coloque la cocina en _-__L._:;"_IIIH
la ubicaci6n donde se va a instalar. _ _llll
Controle la nivelaci6n colocando un nivel de burbuja de aire sobre 4_,_
uno de los estantes del homo. Haga dos lectures-con el nivel
ubicado en diagonal primero en una direcci6n y luego en la otra.
F_ Las pates de nivelaci6n frontales pueden ajustarse desde la parte inferior y las pates
traseras pueden ajustarse desde la parte superior o inferior.
r_ Utilice una Ilave ajustable pare ajustar las pates niveladoras haste que la cocina quede
nivelada.
F_ NIVELE LA COCINA (CONT.)
@Coloque el cable de modo que no interfiera con el caj6n.
Coloque el riel del caj6n en las guias. Empuje el caj6n
hacia adentro haste que pare.
Levante el frente del caj6n y empuje haste que las trabas superen
las guias. cocina
Baje el frente del caj6n y empuje hacia adentro haste que cierre.
MODELOS CON CAJONES DE HORNEADO O CALENTADORES U HORNO DOBLE
FAq
@
@
@
F¢q
Enchufe la unidad.
Mida la altura de su mostrador de encimera en la parte trasera de la aber-
tura (X).
Ajuste las dos pates de nivelaci6n traseras pare que la parte trasera de la
estufa se encuentre ala misma altura del mostrador (Y).
Deslice la unidad en su lugar.
Instale los estantes del horno en la unidad y coloque la cocina donde se instalar&
Controle la nivelaci6n colocando un nivel de burbuja de aire sobre uno de los estantes del
homo. Haga dos lectures-con el nivel ubicado en diagonal primero en una direcci6n y
luego en la otra.
F_ Ajuste las pates de nivelaci6n frontales haste que la cocina quede nivelada.
INSTALACION
LISTA DE CONTROL FINAL DE LA
• Verifique que el interruptor de circuitos se encuentre cerrado (RESET) o que los fusibles del circuito
se hayan reemplazado.
• AsegQrese de que se cuente con suministro el6ctrico en el edificio.
• Controle que se haya quitado todo el material de empaque y la cinta. Esto incluye cinta sobre el
panel de metal bajo las perillas de control (si corresponde), cinta adhesiva, ataduras de alambre,
cart6n y pDstico protector. No quitar estos matedales puede provocar daNos al electrodom6stico una
vez que el aparato se haya encendido y las superficies se hayan calentado.
• Controle que la puerta y el caj6n se encuentren paralelos y que los dos funcionen correctamente.
Si no es asi, consulte el Manual del propietado para un reemplazo adecuado.
• Controle que la pata de nivelaci6n trasera est6 bien introducida dentro del soporte anti-volcaduras
y que el soporte se encuentre bien instalado.
LISTA DE CONTROL DE FUNCIONAMIENTO
• Acdone una de las unidades de superficie pare observer que el elemento se encienda dentro de los
60 segundos. Apague la unidad cuando se detecte el encendido. Si no se detecta el encendido dentro
del limite de tiempo, vuelva a verificar las conexiones del cableado de la cocina. Si se requiere un
cambio, vuelva a prober el aparato. Si no se requiere un cambio, haga controlar el cableado del
edificio pare verificar conexiones y voltaje adecuados.
• Controle que la pantalla del reloj (en modelos que Io incluyan) reciba energia. Si en la pantalla
aparecen una serie de lineas rojas horizontales, desconecte la energia de inmediato. Vuelva a
controlar las conexiones del cableado de la cocina. Si se efectQa un cambio en las conexiones, vuelva
a prober el aparato. Si no se requiere un cambio, haga controlar el cableado del edificio pare verificar
conexiones y voltaje adecuados. Se recomienda cambiar el reloj si aparecen las lineas rojas.
• AsegQrese de que los controles de la cocina se encuentren en la posici6n OFF (apagado) antes de
alejarse de la cocina.
