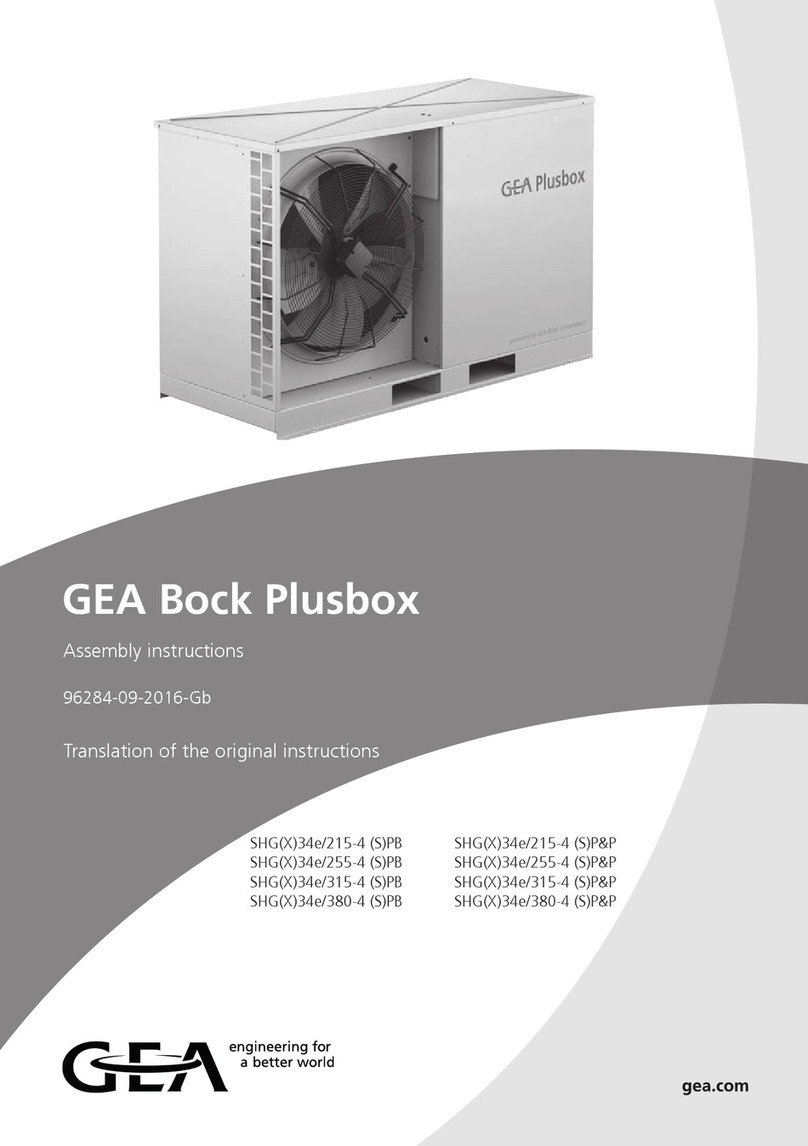

GEA Plusbox
Assembly instructions
SHG(X)34e/215-4 (S)PB SHG(X)34e/215-4 (S)P&P
SHG(X)34e/255-4 (S)PB SHG(X)34e/255-4 (S)P&P
SHG(X)34e/315-4 (S)PB SHG(X)34e/315-4 (S)P&P
SHG(X)34e/380-4 (S)PB SHG(X)34e/380-4 (S)P&P

2
D
GB
F
E
96284-09.2015-DGbF
About these instructions
Read these instructions before assembly and before using the Plusbox. This will avoid misunderstand-
ings and prevent damage. Improper assembly and use can result in serious or fatal injury.
Observe the safety instructions contained in these instructions and in the compressor instructions.
These instructions must be passed onto the end customer along with the unit in which the Plusbox
is installed.
Observe also the other documentation included with the Plusbox.
GEA Bock GmbH
72636 Frickenhausen
GEA Bock GmbH
Benzstraße 7
72636 Frickenhausen
Germany
Telephone [phone]
Fax [phone]
[email protected]
www.gea.com
Manufacturer
Contact

D
GB
F
E
3
96284-09.2015-DGbF
Contents Page
1 Safety 4
 1.1 Identicationofsafetyinstructions
 1.2 Qualicationsrequiredofpersonnel
1.3 Safety instructions
1.4 Intended use
2 Product description 6
2.1 Short description
2.2 Name plate
2.3 Type key
3
Assembly 8
3.1 Setting up
4 Electrical connection 9
4.1 Circuit diagram for Plusbox with accessories
 4.2 CircuitdiagramforPlusboxwithfrequencyconverter
5 Commissioning 16
5.1 Commissioning Plusbox without EFCe
5.2 Commissioning Plusbox with EFCe
6 Running 24
6.1 Status Messages
6.2 Application Example
7 Maintenance 26
7.1 Preparation
7.2 Work to be carried out
8 Technical data 27
9
Dimensions and connections 28
10 Service 29

4
D
GB
F
E
96284-09.2015-DGbF
1.1 Identicationofsafetyinstructions:
1|Safety
1.2 Qualicationsrequiredofpersonnel
WARNING Inadequatelyqualiedpersonnelposestheriskofaccidents,the
consequencebeingseriousorfatalinjury.Workoncompressors
isthereforereservedforpersonnelwhichisqualiedtoworkon
pressurizedrefrigerantsystems:
• For example, a refrigeration technician, refrigeration mechatronic
engineer. As well as professions with comparable training, which
enables personnel to assemble,install,maintain and repair refrigeration
and air-conditioning systems. Personnel must be capable of assessing
the work to be carried out and recognising any potential dangers.
DANGER Indicatesadangeroussituationwhich,ifnotavoided,
willcauseimmediatefatalorseriousinjury.
WARNING Indicatesadangeroussituationwhich,ifnotavoided,
maycausefatalorseriousinjury.
CAUTION Indicatesadangeroussituationwhich,ifnotavoided,
maycausefairlysevereorminorinjury.
ATTENTION Indicatesasituationwhich,ifnotavoided,
may cause property damage.
INFO Importantinformationortipsonsimplifyingwork.

D
GB
F
E
5
96284-09.2015-DGbF
1|Safety
1.4 Intended use
1.3 Safety instructions
WARNING Riskofaccidents.
Refrigerating compressors are pressurised machines and as such
call for heightened caution and care in handling.
The maximum permissible overpressure must not be exceeded,
even for testing purposes.
Riskofburns!
-Dependingontheoperatingconditions,surfacetemperaturesof
over 60°C on the discharge side or below 0°C on the suction side
can be reached.
- Avoid contact with refrigerant necessarily.
Contactwithrefrigerantcancausesevereburnsandskin
damage.
WARNING The Plusbox may not be used in potentially explosive
environments!
These assembly instructions describe the standard version of the Plusbox named in the title manufac-
tured by GEA. The Plusbox is intended for installation in a machine (within the EU according to the EU
Directives2006/42/ECMachineryDirective,97/23/ECPressureEquipmentDirective).
Commissioning is permissible only if the Plusbox has been installed in accordance with these assem-
bly instructions and the entire system into which it is integrated has been inspected and approved in
accordance with legal regulations.
Onlytherefrigerantspeciedintheseinstructionsmaybeused.
AnyotheruseofthePlusboxisprohibited!

6
D
GB
F
E
96284-09.2015-DGbF
Dimension and connection values can be found in Chapter 9.
2.1 Short description
4x 8
651
Extranet:
F
E
D
C
A
F
E
D
C
41
A
B
5
6
7
8
1
2
34
5
6
7
8
-
Numéro de plan:
B
32
091676
Dok-ID:
BearbeitetDatumÄnderungs-Nr. Geprüft
Zust. | Änderungsbeschreibung
Mitgeltende Dokumente:
Tol.-Ang. DIN ISO 2768-mK
Ra Rz
Maß Passung Freigabe
Baumustergeprüft:
-
-
K.-Auftrag:
Projektleiter:
120
400
±0.5
über 0.5
bis 6
GEA Bock GmbH - Benzstraße 7 - 72636 Frickenhausen - Germany
-
-
-Unbemaßte Radien:
-
Zeichn.-Nr. / Drawing no. /
Alt.bezug:
zyxwut
an dieser Zeichnung vor.
Werkstoff (Zeile 2+3 alternativ):
Ausgangsteil, bzw. Rohteil:
-
-
NameDatum
13.05.13
13.05.13
Werkstückkanten
DIN ISO 13715 Erstellt
Geprüft Layh
Fisichella
1/4
Oberflächenbehandlung / Härte:
-
Blatt:
400
Benennung:
±0.8
1000
30 6
250
±0.3
12030
±0.2
Zeichn.-Nr. Teile-Nr.
Oberflächenangaben ISO 1302
Gußtoleranzen:
Gewicht: (kg)
±0.1
Maßstab:
%
A - SHG34e/380-4 SPB
Wir behalten uns alle Rechte, gemäß DIN ISO 16016
Abnehmer oder Dritte ist nicht gestattet.
schutz, Verpackung für sicheren Transport).
Rz 25
Rz 160
25 0,05 Rz 1,6
0,3
0,7
1,6
2Rz 16
6,3 Rz 63 Rz 6,3
Rz 12,5 Status:
-
-
in Bearbeitung (CAD)
Nein / No 14867.0
AGGREGAT MIT HG-VERDICHTER
-
10231.
-
Kunde: -
s
Diese Zeichnung ist unser Eigentum!
Sie darf ohne unsere Genehmigung weder nach-
gebildet, vervielfältigt, oder Dritten Personen zu-
gänglich gemacht werden. Der Nachbau nach
dieser Zeichnung, oder an Hand der nach dieser
Zeichnung hergestellten Gegenstände durch den
Der Lieferant muß sicherstellen, dass die Ware in
einwandfreiem Zustand angeliefert wird (Korrosions-
-
14869SHGX34e/215-4 SPB
14867
SHGX34e/255-4 SPB
SHG34e/380-4 SPB
Aggregat
Bezeichnung
Typ Teile Nr. Typ Teile Nr. Typ Teile Nr. Typ Teile Nr.
SHG34e/215-4 PB 14860 SHG34e/255-4 PB 14862 SHG34e/315-4 PB 14864 SHG34e/380-4 PB 14866
SHGX34e/215-4 PB
14875
14868 SHGX34e/255-4 PB
SHGX34e/380-4 SPB
14870 SHGX34e/315-4 PB
14873
14872 SHGX34e/380-4 PB 14874
SHG34e/215-4 SPB 14861 SHG34e/255-4 SPB
SHGX34e/315-4 SPB
14863 SHG34e/315-4 SPB
14871
14865
1437814374SHG(X)34e/380-4 SPB
1436214358SHG(X)34e/380-4 PB 1060029
1437714373SHG(X)34e/315-4 SPB
1436114357SHG(X)34e/315-4 PB
1437614372SHG(X)34e/255-4 SPB
1436014356SHG(X)34e/255-4 PB
1437514371SHG(X)34e/215-4 SPB ???
860028
1435914355SHG(X)34e/215-4 PB
(Ltr.)
Inhalt
Teile Nr.
Sammler
Teile Nr.
X-Verdichter
Teile Nr.
Verdichter Typblatt
Teile Nr. für
Bestehend aus:
Anschlüsse Connections Raccords HG34/215 HG34/255 HG34/315 HG34/380
SV Saugabsperrventil, Rohr (L)* Suction line valve, tube (L)* Vanne d’arrêt d’aspiration, de tuyau (L)* mm - Zoll 28 - 1 1/8" 35 - 1 3/8"
FLA Flüssigkeitsaustritt, Rohr (L)* Liquid outlet, tube (L)* Sortie du liquide, de tuyau (L)* mm - Zoll 16 - 5/8"
SI Anschluss Sicherheitsventil Connection safety valve Raccord soupape de sûreté Zoll 1/2" NPTF
Y1 Anschluss Flüssigkeitsseite, absperrbar Connedcet,i olonc lkiqaubilde si Raccord côté liquide, obturable Zoll 7/16" UNF
Y2 Anschluss Flüssigkeitsseite, nicht absperrbar Connection liquid side, not lockable Raccord côté liquide, non obturable Zoll 7/16" UNF
(L)* = Lötanschluß (L)* = Brazing connection (L)* = Raccord à braser
Änderungen vorbehalten
Sous réserve de toutes modifications
Subject to change without notice
Pour des raccords en plus voir plan coté du compresseur
For further connections see dimensional drawing of the compressor
Weitere Anschlüsse siehe Maßzeichnung Verdichter
Cotes en mm
Dimensions in mm
Maße in mm
Luftgekühlter Verflüssigungssatz / Air-cooled condensing unit / Groupe de condensation à air Teile-Nr. ???
1.1023-.14867.0
Coordination de montage optimal sur fiche technique réf. XXXX
Zuordnung für optionale Anbauten auf Datenblatt Teile-Nr. XXXX
Coordination of optimum mounting on data sheet ref, no. XXXX
Darstellungen ohne Zugangstür und Deckel
A
Y1
Y2
ca. 700
ca. 1000
4x 8
651
Extranet:
F
E
D
C
A
F
E
D
C
41
A
B
5
6
7
8
1
2
34
5
6
7
8
-
Numéro de plan:
B
32
091720
Dok-ID:
BearbeitetDatumÄnderungs-Nr. Geprüft
Zust. | Änderungsbeschreibung
Mitgeltende Dokumente:
Tol.-Ang. DIN ISO 2768-mK
Ra Rz
Maß Passung Freigabe
Baumustergeprüft:
-
-
K.-Auftrag:
Projektleiter:
120
400
±0.5
über 0.5
bis 6
GEA Bock GmbH - Benzstraße 7 - 72636 Frickenhausen - Germany
-
-
-Unbemaßte Radien:
-
Zeichn.-Nr. / Drawing no. /
Alt.bezug:
zyxwut
an dieser Zeichnung vor.
Werkstoff (Zeile 2+3 alternativ):
Ausgangsteil, bzw. Rohteil:
-
-
NameDatum
13.05.13
13.05.13
Werkstückkanten
DIN ISO 13715 Erstellt
Geprüft Layh
Fisichella
1/3
Oberflächenbehandlung / Härte:
-
Blatt:
400
Benennung:
±0.8
1000
30 6
255
±0.3
12030
±0.2
Zeichn.-Nr. Teile-Nr.
Oberflächenangaben ISO 1302
Gußtoleranzen:
Gewicht: (kg)
±0.1
Maßstab:
%
A - SHG34e/380-4 SP&P
Wir behalten uns alle Rechte, gemäß DIN ISO 16016
Abnehmer oder Dritte ist nicht gestattet.
schutz, Verpackung für sicheren Transport).
Rz 25
Rz 160
25 0,05 Rz 1,6
0,3
0,7
1,6
2Rz 16
6,3 Rz 63 Rz 6,3
Rz 12,5 Status:
-
-
in Bearbeitung (CAD)
Nein / No 14755.0
AGGREGAT MIT HG-VERDICHTER
-
10231.
-
Kunde: -
s
Diese Zeichnung ist unser Eigentum!
Sie darf ohne unsere Genehmigung weder nach-
gebildet, vervielfältigt, oder Dritten Personen zu-
gänglich gemacht werden. Der Nachbau nach
dieser Zeichnung, oder an Hand der nach dieser
Zeichnung hergestellten Gegenstände durch den
Der Lieferant muß sicherstellen, dass die Ware in
einwandfreiem Zustand angeliefert wird (Korrosions-
-
14757SHGX34e/215-4 SP&P
14755
SHGX34e/255-4 SP&P
SHG34e/380-4 SP&P
Aggregat
Bezeichnung
Typ Teile Nr. Typ Teile Nr. Typ Teile Nr. Typ Teile Nr.
SHG34e/215-4 P&P 14748 SHG34e/255-4 P&P 14750 SHG34e/315-4 P&P 14752 SHG34e/380-4 P&P 14754
SHGX34e/215-4 P&P
14763
14756 SHGX34e/255-4 P&P
SHGX34e/380-4 SP&P
14758 SHGX34e/315-4 P&P
14761
14760 SHGX34e/380-4 P&P 14762
SHG34e/215-4 SP&P 14749 SHG34e/255-4 SP&P
SHGX34e/315-4 SP&P
14751 SHG34e/315-4 SP&P
14759
14753
1437814374SHG(X)34e/380-4 SP&P
1436214358SHG(X)34e/380-4 P&P 1060029
1437714373SHG(X)34e/315-4 SP&P
1436114357SHG(X)34e/315-4 P&P
1437614372SHG(X)34e/255-4 SP&P
1436014356SHG(X)34e/255-4 P&P
1437514371SHG(X)34e/215-4 SP&P ???
860028
1435914355SHG(X)34e/215-4 P&P
(Ltr.)
Inhalt
Teile Nr.
Sammler
Teile Nr.
X-Verdichter
Teile Nr.
Verdichter Typblatt
Teile Nr. für
Bestehend aus:
Anschlüsse Connections Raccords HG34/215 HG34/255 HG34/315 HG34/380
SV Saugabsperrventil, Rohr (L)* Suction line valve, tube (L)* Vanne d’arrêt d’aspiration, de tuyau (L)* mm - Zoll 28 - 1 !/8" 35 -1 3/8"
FLA Flüssigkeitsaustritt, Rohr (L)* Liquid outlet, tube (L)* Sortie du liquide, de tuyau (L)* mm - Zoll 16 - 5/8"
SI Anschluss Sicherheitsventil Connection safety valve Raccord soupape de sûreté Zoll 1/2" NPTF
Y1 Anschluss Flüssigkeitsseite, absperrbar Connectdioen, lloiqcukiadb slei Raccord côté liquide, obturable Zoll 7/16“ UNF
Y2 Anschluss Flüssigkeitsseite, nicht absperrbar Connection liquid side, not lockable Raccord côté liquide, non obturable Zoll 7/16“ UNF
(L)* = Lötanschluß (L)* = Brazing connection (L)* = Raccord à braser
Darstellungen ohne Zugangstür und Deckel
Coordination of optimum mounting on data sheet ref, no. XXXX
Plusbox / Plusbox / Plusbox
Pour des raccords en plus voir plan coté du compresseur
For further connections see dimensional drawing of the compressor
Weitere Anschlüsse siehe Maßzeichnung Verdichter
Cotes en mm
Dimensions in mm
Maße in mm
Sous réserve de toutes modifications
Subject to change without notice
Änderungen vorbehalten
Coordination de montage optimal sur fiche technique réf. XXXX
1.1023-.14755.0
Teile-Nr. ???
Zuordnung für optionale Anbauten auf Datenblatt Teile-Nr. XXXX
A
Y2
Y1
ca. 700
ca. 1000
Possibility to transport
Fan speed
controller
High/low pressure
controller
Compressor
Switch panel
Filter drier
Fan Refrigerant receiverCondenser
Plusbox Basic
Plusbox Plug&Play
Oil sump heater
Sight glass
2|Product description
Fig. 1
Fig. 2

D
GB
F
E
7
96284-09.2015-DGbF
1
2
3
1 Type designation
2 Machine number
3 ND(LP):Max. admissible operating pressure suction side
 HD(HP):Max. admissible operating pressure high-pressure side
SHGX34e/315-4 P&P
AV38125A001
/
SHG 43 e 380- PB 4 SX
2.3 Typekey (example)
¹)HG-HermeticGas-Cooled(suctiongas-cooled)
²)X
- Ester oil charge
3)S - Stronger motor
4)PB = Plusbox,
P&P = Plug and Play
Plusbox 4)
Motor variant 3)
Number of poles
Swept volume
e-Series
Number of cylinders
Size
Oil charge ²)
Series ¹)
GEA Bock GmbH
72636 Frickenhausen, Germany
19/28
2|Product description
2.2 Name plate (example)
Fig. 3

8
D
GB
F
E
96284-09.2015-DGbF
?
3 |Assembly
3.1 Setting up
 Setuponanevensurfaceorframewithsufcientload-bearing
capacity. Only set up on a slant after following consulting.
Preferably on vibration damper or mounting rubbers.
Do not lift manually
Use lifting gear
Transport preferably via forklift truck,
alternatively bolted to a pallet
 Provideadequateclearanceformaintenancework.
Distance from wall to condenser minimum 300 mm.
Do not use in a dusty, damp atmosphere or a combustible
environment.
F
E
D
C
B
A
1 2
3
4
F
E
D
C
4
3
2
1
A
B
Tol.-Ang. DIN ISO 2768-mK
Ra Rz
Maß Passung
Freigabe
Alternativbezug:
Baumustergeprüft
Teil inaktiv
Lieferantenzeichnung
-
-
K.-Auftrag:
PL:
Zeichnung ungültig
Entwicklungsstand
Teil keine Serie
120
400
±0.5
über 0.5
bis 6
Benzstraße 7 - 72636 Frickenhausen - Germany - www.bock.de
-
-
Unbemaßte Radien:
-
Diese Zeichnung ist unser Eigentum!
Sie darf ohne unsere Genehmigung weder nach-
gebildet, vervielfältigt, oder Dritten Personen zu-
gänglich gemacht werden. Der Nachbau nach
dieser Zeichnung, oder an Hand der nach dieser
Zeichnung hergestellten Gegenstände durch den
Abnehmer oder Dritte ist nicht gestattet.
Wir behalten uns alle Rechte, gemäß DIN ISO 16016
an dieser Zeichnung vor.
Bearb.
Datum
Änderungs-Nr.
Werkstoff:
Ausgangsteil, bzw. Rohteil:
-
-
Gepr.
Name Datum
19.04.
Werkstückkanten
DIN ISO 13715
Ersatz für:
Ersetzt durch:
Erstellt
2010
Geprüft
-
Kurz
Zone
1/x
Oberflächenbehandlung / Härte:
-
Blatt:
Änderungsbeschreibung
400
Benennung:
±0.8
1000
30 6
-
±0.3
120
30
±0.2
Zeichn.-Nr. Teile-Nr.
Oberflächenangaben ISO 1302
x.xxxx-xxxxx.x
Zust.
Gußtoleranzen:
Gewicht: (kg)
±0.1
Maßstab:
1:1
Wasserwaage
für Indesign
Der Lieferant muß sicherstellen, dass die Ware in
einwandfreiem Zustand angeliefert wird (Korrosions-
schutz, Verpackung für sicheren Transport).
Rz 25
Rz 160
s
25
z y x w u t
0,05
Rz 1,6
0,3
0,7
1,6
2
Rz 16
6,3
Rz 63
Rz 6,3
Rz 12,5
F:\user\kurz\3D Sachen\3D Teile\Zeichnungen\Wasserwaage
INFO Newcompressorsarefactory-lledwithinertgas(3barnitrogen).
Leave this service charge in the compressor for as long as possible
and prevent the ingress of air.
OnthePlusboxbacksidethereisasheetmetalintheareaofthe
connection lines. The sheet metal can be moved after releasing
thefourscrews,sothelinescanbeeasierconnected.
Immediately after connecting the Plusbox to the refrigeration
system,closetheshut-offvalvesinthesuction,dischargelines
etc. and evacuate the compressor.
CheckthePlusboxfortransportdamagebeforestartinganywork.
Fig. 4
Fig. 5
Fig. 6
Fig. 7
-
-
-
-

D
GB
F
E
9
96284-09.2015-DGbF
4 |Electrical connection
FC1 Safety switch main circuit
FC2 Fuse safety chain
QA1 Main switch
QA2 Compressor contactor
QA3 Capacity regulator
QA4 Fan speed controller
MA1 Condenser fan
EC1 compressor motor
EB1 Oil sump heater
INT69 G Electronic trigger unit INT69 G
BT1 Heatprotectionthermostat(PTCsensor)
BT2 Enablingswitch(thermostat/pressostat)
BP1 Safetychain(high/lowpressurecontroller)
BP2 Oil pressure safety switch
X1 Terminal strip switch cabinet
X3 Terminal strip terminal box
Legend circuit diagram for Plusbox with accessories
DANGER Riskofelectricshock!Highvoltage!
Onlycarryoutworkwhentheelectricalsystemisdiscon-
nectedfromthepowersupply!
4 Electrical connection
to4.2CircuitdiagramforPlusboxwithfrequencyconverter(seeFig.10)
ATTENTION Forfrequency-converteroperation:
- Max. permissible ambient temperature -10°C to 40°C.
- Permissible storage temperature -25°C to 65°C.
-Forfurthertechnicaldata,seeDanfosstechnical
documentation supplied.
QA2 Compressor relais
QA3 Signal compressor operation
BP3 Pressure transmitter 4-20 mA
KF1 Frequencyconverter
Difference,legendcircuitdiagramforPlusboxwithfrequencyconverter

10
D
GB
F
E
96284-09.2015-DGbF
4.1 Circuit diagram for Plusbox with accessories
Fig. 8
Klemmenkasten Verdichter
P-Oil
BP2BP1
BT1
INT69 G
KF1
T1
lL1
T2
L2
T3
L3
-QA1
L1
T1
L2
T2
L3
T3
FC1
I> I> I>
1
2
-QA2
3
4
5
6
21
22
FC1 13
14
Duopress
P
A1
A2
QA2
-EB1
21
22
QA2
PE
13
14
QA2
-EC1 3~
M
Θ
-BT2
Θ
13
14
BT3
X3 1
T2 N L M S
400V
4x4mm²
W1
1234 230V
5x1,0mm²
W2
1 2
230V
5x1,0mm²
W3
1230V
5x1,0mm²
W4
2 314
230V
3x1,0 mm²
W8
1 2
X1 1 2 3 4 5 6 7 8 9 10 11 12 13
14 15 16 17 18 19 20
32PE 4
21 22 PE 23 24
PE
PE
2
1
2
FC2
4 5
1 2 3 4
PE
PE
PE
OG OG
1112 14
L N B1 B2
StSP1 /
L1 L2 L3 N PE
N/
PE /
StSP2 /
Compressor terminal box

D
GB
F
E
11
96284-09.2015-DGbF
HP
LP
ex factory not
connected
Klemmenkasten Verdichter
P-Oil
BP2BP1
BT1
INT69 G
KF1
T1
lL1
T2
L2
T3
L3
-QA1
L1
T1
L2
T2
L3
T3
FC1
I> I> I>
1
2
-QA2
3
4
5
6
21
22
FC1 13
14
Duopress
P
A1
A2
QA2
-EB1
21
22
QA2
PE
13
14
QA2
-EC1 3~
M
Θ
-BT2
Θ
13
14
BT3
X3 1
T2 N L M S
400V
4x4mm²
W1
1234 230V
5x1,0mm²
W2
1 2
230V
5x1,0mm²
W3
1230V
5x1,0mm²
W4
2 314
230V
3x1,0 mm²
W8
1 2
X1 1 2 3 4 5 6 7 8 9 10 11 12 13
14 15 16 17 18 19 20
32PE 4
21 22 PE 23 24
PE
PE
2
1
2
FC2
4 5
1 2 3 4
PE
PE
PE
OG OG
1112 14
L N B1 B2
StSP1 /
L1 L2 L3 N PE
N/
PE /
StSP2 /

12
D
GB
F
E
96284-09.2015-DGbF
P
N
PE
1 2
PE
-MA1
Kondensator-
lüfter
1~
M
x1
x2
-QA4
Drehzahl-
steuerung
Lüfter
-QA3
Leistungs
Regler
0-230V
3x1,0mm²
W5
PE1 2
0-230V
3x1,0mm²
W6
230V
3x1,0mm²
W7
13
14
Freigabe
Leistungsregler
X1 PE 25 26 27 28 PE 29 30
31 32 PE
1
1
PE1
Gehäuseboden
1
PE2
Gehäusedeckel
PE PE
X4 12 3 X5 1 2 3
1 2 PE
PE
2 PE
StSP1
/
N
/
PE
/
StSP2
/
4.1 Circuit diagram for Plusbox with accessories -continuation-
Release
Capacity regulator
Capacity
regulator
rotation
speed
control
fan
ex factory not
connected
Fig. 9

D
GB
F
E
13
96284-09.2015-DGbF
P
N
PE
1 2
PE
-MA1
Kondensator-
lüfter
1~
M
x1
x2
-QA4
Drehzahl-
steuerung
Lüfter
-QA3
Leistungs
Regler
0-230V
3x1,0mm²
W5
PE1 2
0-230V
3x1,0mm²
W6
230V
3x1,0mm²
W7
13
14
Freigabe
Leistungsregler
X1 PE 25 26 27 28 PE 29 30
31 32 PE
1
1
PE1
Gehäuseboden
1
PE2
Gehäusedeckel
PE PE
X4 12 3 X5 1 2 3
1 2 PE
PE
2 PE
StSP1
/
N
/
PE
/
StSP2
/
housing coverhousing base
fan

14
D
GB
F
E
96284-09.2015-DGbF
4.2 CircuitdiagramforPlusboxwithfrequencyconverter
Fig. 10
HP
LP
Klemmenkasten Verdichter
P
L1
U
L2
V
Netz-Versorgung
Motor
L3
W
PE
PE
+24V
OUT
D
IN
D
IN
Analog
IN
-KF1
P-Oil
BP2
BP1
-KF2
+24V
OUT
Grün
Braun
BT1
T1
L1
T2
L2
T3
L3
-QA1
-EB1
PE
1 2
PE
-MA1 1~
M
x1
x2
-QA4
-EC1 3~
M
Θ
13
14
BT3
91
96
92
97
93
98
95
99
12 1819 54
01
Relais1
03 02
BP3
1 2
Duopress
P
T2 N L M S
11
14
QA2
21
22
FC1 13
14
L1
T1
L2
T2
L3
T3
FC1
I> I> I>
A1
A2
QA2
X1 1 2 4 5 6 7 10 11 12 13 14 15
1817 19 20
8
2116
3
400V
4x4,0mm²
W9
PE1 2 3
0-400V
4x4,0mm²
W10
123PE 230V
3x1,0mm²
W11
1 2
230V
5x1,0mm²
W12
4321
230V
PE1,0mm²
W13
1234 230V
3x1,0mm²
W14
21 230V
3x1,0mm²
W16
PE1 2
X3 12 11
13
22 23 24 25 26 PEPE
PEPE
27 28 29PE
24V DC
3x1,0mm²
W17
230V
5x1,0mm²
W18
PE
1
9
04
Relais2
06 05
A1
A2
QA3
PE
123
PE
PE
10
PE
PE
24V DC
5x1,0mm²
W16
123
1
2
FC2
X4 1 2 3
12
11
14
QA3
2
1234
L1
2.0
L2
2.0
L3
2.0
N
/
PE
/
N
2.1
PE
2.1
Drehzahl-
steuerung
Lüfter
Konden-
sator-
lüfter
Compressor terminal box
Power supply
Motor
green
brown

D
GB
F
E
15
96284-09.2015-DGbF
ex factory not
connected
Klemmenkasten Verdichter
P
L1
U
L2
V
Netz-Versorgung
Motor
L3
W
PE
PE
+24V
OUT
D
IN
D
IN
Analog
IN
-KF1
P-Oil
BP2
BP1
-KF2
+24V
OUT
Grün
Braun
BT1
T1
L1
T2
L2
T3
L3
-QA1
-EB1
PE
1 2
PE
-MA1 1~
M
x1
x2
-QA4
-EC1 3~
M
Θ
13
14
BT3
91
96
92
97
93
98
95
99
12 1819 54
01
Relais1
03 02
BP3
1 2
Duopress
P
T2 N L M S
11
14
QA2
21
22
FC1 13
14
L1
T1
L2
T2
L3
T3
FC1
I> I> I>
A1
A2
QA2
X1 1 2 4 5 6 7 10 11 12 13 14 15
1817 19 20
8
2116
3
400V
4x4,0mm²
W9
PE1 2 3
0-400V
4x4,0mm²
W10
123PE 230V
3x1,0mm²
W11
1 2
230V
5x1,0mm²
W12
4321
230V
PE1,0mm²
W13
1234 230V
3x1,0mm²
W14
21 230V
3x1,0mm²
W16
PE1 2
X3 12 11
13
22 23 24 25 26 PEPE
PEPE
27 28 29PE
24V DC
3x1,0mm²
W17
230V
5x1,0mm²
W18
PE
1
9
04
Relais2
06 05
A1
A2
QA3
PE
123
PE
PE
10
PE
PE
24V DC
5x1,0mm²
W16
123
1
2
FC2
X4 123
12
11
14
QA3
2
1234
L1
2.0
L2
2.0
L3
2.0
N
/
PE
/
N
2.1
PE
2.1
Drehzahl-
steuerung
Lüfter
Konden-
sator-
lüfter

16
D
GB
F
E
96284-09.2015-DGbF
5 |Commissioning
Commissioning according to the assembly instructions of the compressor.
Check the funtion of the safety chain and set the High-/Low pressure monitoring. Set the fan speed
controller according to the operating conditions of the plant.
Commissioning according to the assembly instructions of the compressor.
Check the funtion of the safety chain and set the High-/Low pressure monitoring. Set the fan speed
controller according to the operating conditions of the plant.
CommissioningEFCe:
5.1 Commissioning Plusbox without EFCe
5.2 Commissioning Plusbox with EFCe
Note the enclosed Danfoss product manual. The
function and operation of the user interface are
described there.
Here take a look what you need to set values and
parametersspecicallyfortheGEAPlusbox.
Due to software updates of the company Danfoss,
differences may appear to the instructions shown
here.
Follow the instructions of the startup wizard. This
shouldappearwhenyoustartrst.Also,thesetup
wizard can be launched from the Quick Menu.

D
GB
F
E
17
96284-09.2015-DGbF
5 |Commissioning
1. Set the desired language.
2. Set the desired application.
3. Set the type of motor.
4.Setthemotorvoltageandthefrequency.
 Youcanndthevaluesonthenameplateofthe
compressor..
5. Set the maximum continuous current and the
 nominalspeed.Youcanndthevaluesonthe
nameplate of the compressor.
Pleaseselectlanguage:
English
AKD Wizard
SelectApplication:
Compressor
AKD-Assistent
Which motor type is
connected to the drive?
Asynchron
VLT-Assistent
SelectMotorVoltage:
400 V
Compressor
SelectMotorFrequency:
50 Hz
Max.Cont.Current(MCC):
9.000 A
Compressor
EnterNominalSpeed:
1420 RPM

18
D
GB
F
E
96284-09.2015-DGbF
5 |Commissioning
6. Doestheapplicationincludeasinewavelter?
7. Would you like to run Automatic Motor Adaptation?
8. Set the desired minimum and maximum
 frequency.Theyarebetween25and70Hz.
10. This setting depends on the application.
9. Set the desired recycle time.
We recommend 3 minutes.
Does the application include
asinewavelter?
No
Compressor
Would you like to run AMA
(Recommended, AS takes a
fewmin./PMtakesafewsec.)?
Yes
Compressor
Min.Frequency:
30.0 Hz
Compressor
Max.Frequency:
60.0 Hz
RecycleTime(StarttoStart):
3 1/min
Compressor
Does the application include
a bypass valve?
No
Compressor

D
GB
F
E
19
96284-09.2015-DGbF
5 |Commissioning
11. This setting depends on the application.
 Settingexfactory:Internal control
12.SettingatInternalcontrol:
Pressure Transmitter [bar]
13. The sensor range is to be adjusted later.
13.1 Sensor signal 4-20 mA.
14. This connection is already pre-wired
by GEA.
15. Check switch position below the user interface.
Compressor
Attention!
Connect your
4-20-mA-Signal
asshown:
+ 13
- 54
Compressor
Attention!
Please switch
A54 to
position I
(underLCP)
U I
SelectSensorRange:
-1 / +12 bar
Compressor
Select Sensor Signal
4-20 mA
SensorType:
Pressure Transmitter [bar]
Compressor
Select internal or external
control
Internai control
Compressor

20
D
GB
F
E
96284-09.2015-DGbF
5 |Commissioning
20. This setting depends on the application.
(Pump-Downfrequency-converter)
19. This setting depends on the application.
19.1 Set Maximum Setpoint limit.
19.2 Set Minimum Setpoint limit.
16. Set setpoint unit, depends on the application.
16.1 Select type of refrigerant..
17. Set setpoint type.
Recommendedsetting:Constant.
18. Enter setpoint, depends on the application.
SelectSetpointUnit:
°C
Compressor
SelectRefrigerantType:
R404a
SelectSetpointType:
Constant
Compressor
Setpoint:
-10.000 °C
Compressor
Max.SetpointLimit:
40.000 °C
Compressor
Min.SetpointLimit:
-60.000 °C
Cut-offValue:
-25.000 °C
Compressor
Cut-onValue:
-5.000 °C
