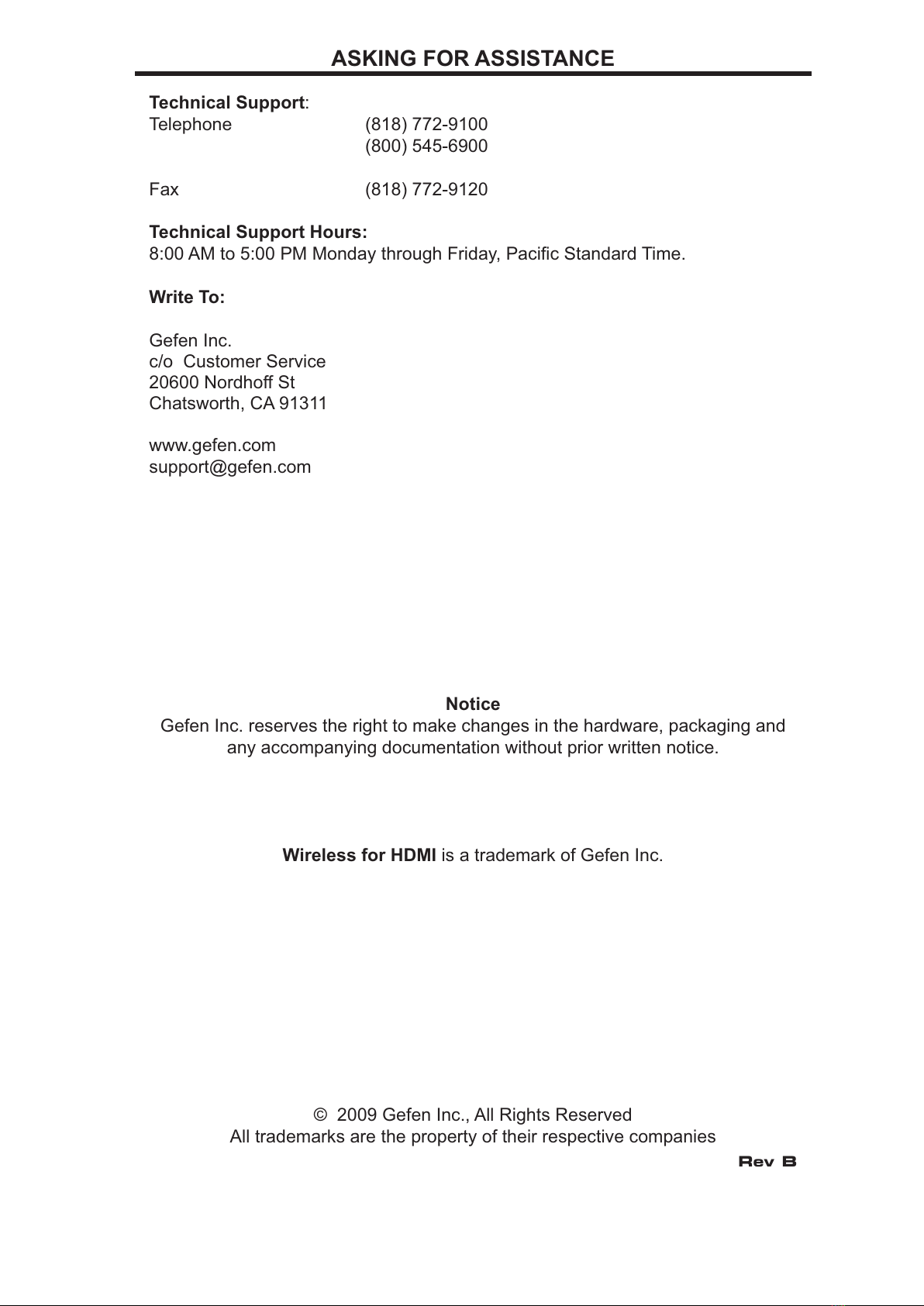

ASKING FOR ASSISTANCE
Rev B

CONTENTS
1 Introduction
2 Operation Notes
3 Features
4 Sender Panel Layout
5 Sender Panel Descriptions
6 Receiver Panel Layout
7 Receiver Panel Descriptions
8 Connecting And Operating The Wireless For HDMI
9 
10 Warranty

1


Gefen TV







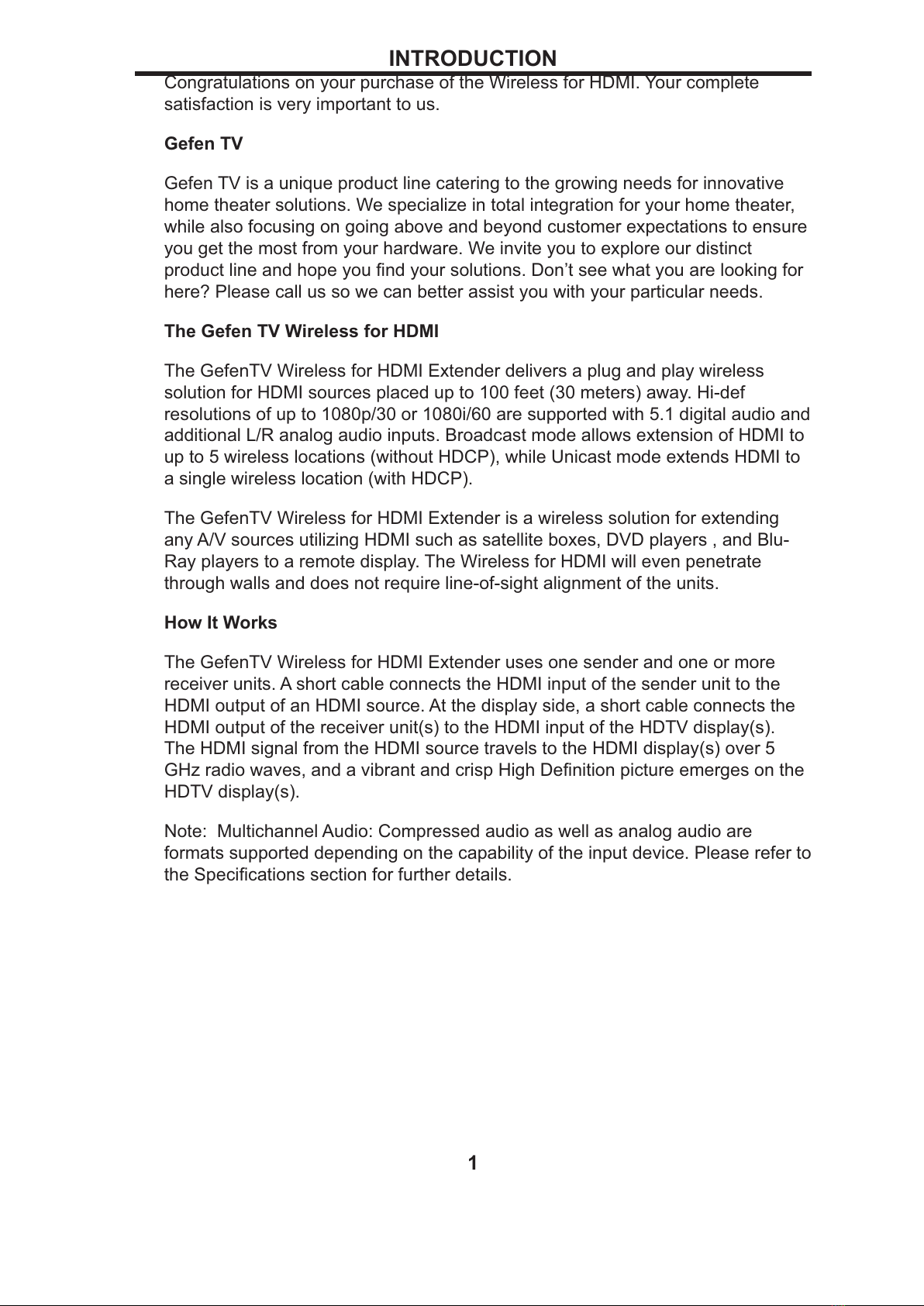

The Gefen TV Wireless for HDMI






The GefenTV Wireless for HDMI Extender is a wireless solution for extending



How It Works










INTRODUCTION

2
READ THESE NOTES BEFORE INSTALLING OR
OPERATING THE WIRELESS FOR HDMI
 


 
 

 
rule does not apply when using the Broadcast Mode 


 
 


 
 

 When using the units in Broadcast Mode cannot

 
using Broadcast Mode
 When using the units in Unicast Mode can be

 

 CEC protocol pass-through supported
OPERATION NOTES

3
Features
 
 
 CEC protocol pass-through supported
 
 
 
 

 

 
Package Includes



(1) 6-Foot HDMI Cable (M-M)

FEATURES

4
Front Panel
Back Panel
3 4 5
12
SENDER PANEL LAYOUT

5

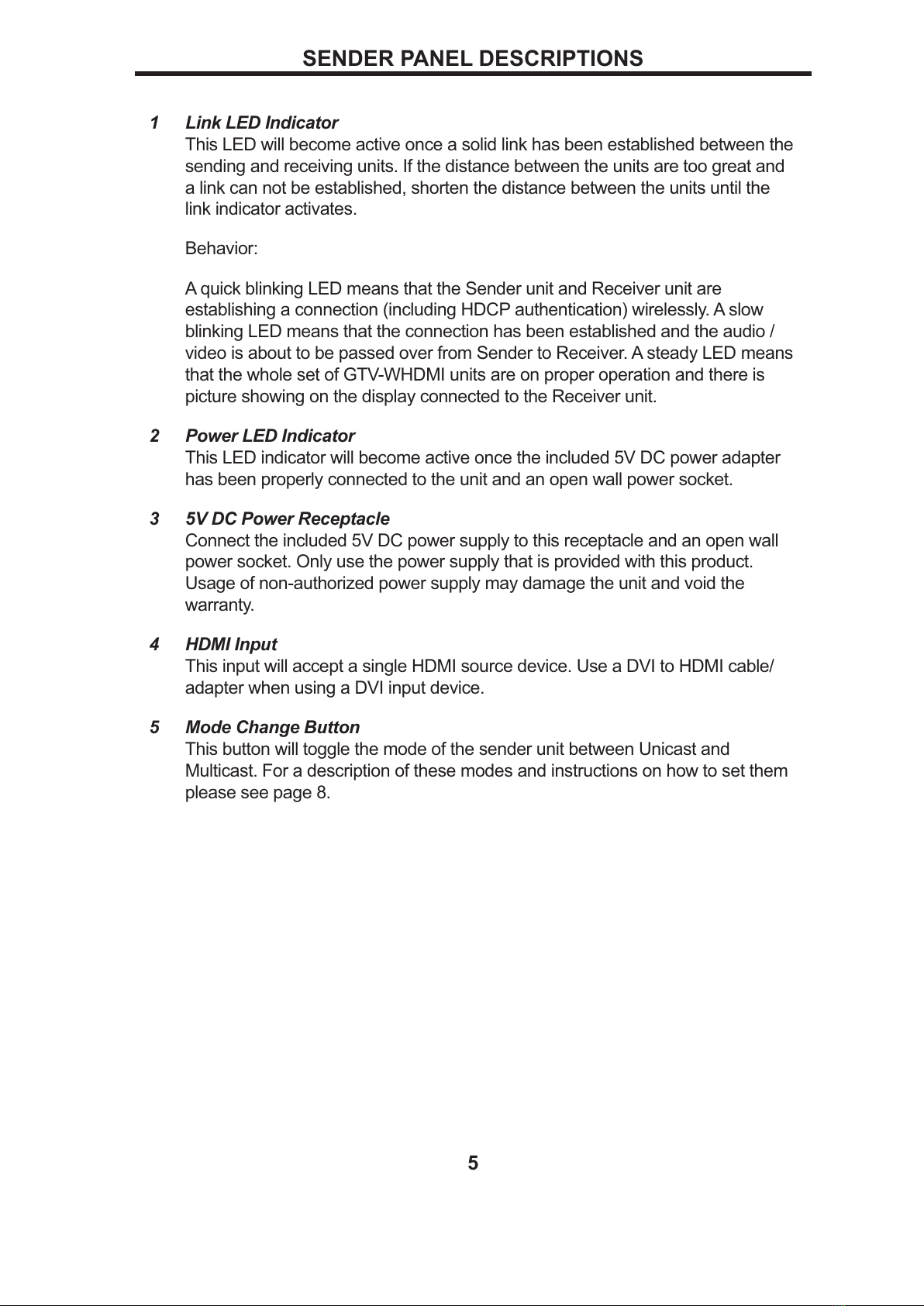

1 Link LED Indicator









that the whole set of GTV-WHDMI units are on proper operation and there is

2 Power LED Indicator


3 5V DC Power Receptacle
Connect the included 5V DC power supply to this receptacle and an open wall



4 HDMI Input


5 Mode Change Button



SENDER PANEL DESCRIPTIONS

6
Front Panel
Back Panel
3 4 65
12
RECEIVER PANEL LAYOUT

7
1 Link LED Indicator









that the whole set of GTV-WHDMI units are on proper operation and there is

2 Power LED Indicator


3 5V DC Power Receptacle
Connect the included 5V DC power supply to this receptacle and an open wall



4 HDMI Output


5 Analog Stereo Audio RCA Outputs




6 Mode Change Button



RECEIVER PANEL DESCRIPTIONS

8
How to Connect the Wireless for HDMI
 


 


 


NOTE: 

 Connect the included 5V DC power supplies to the Wireless for HDMI

 
NOTE: 


Unicast and Broadcast Modes
Unicast Mode
Unicast
Unicast Mode the power LED on both units will be GREEN

Broadcast Mode 
not 
Broadcast Mode the power LED will be REDUnicast to
Broadcast or Broadcast to Unicast
 Mode

 Mode 


the LED does not turn off, repeat steps one and two while holding the Mode

 
 
CONNECTING AND OPERATING THE WIRELESS FOR HDMI

9
USING THE VERTICAL STAND
1
2
3



preferred because of the way that the









WARNING: 




orient the front of the stand (where



channels 
unit and stand that will help guide the


10













SPECIFICATIONS

11












 
 

 








WARRANTY

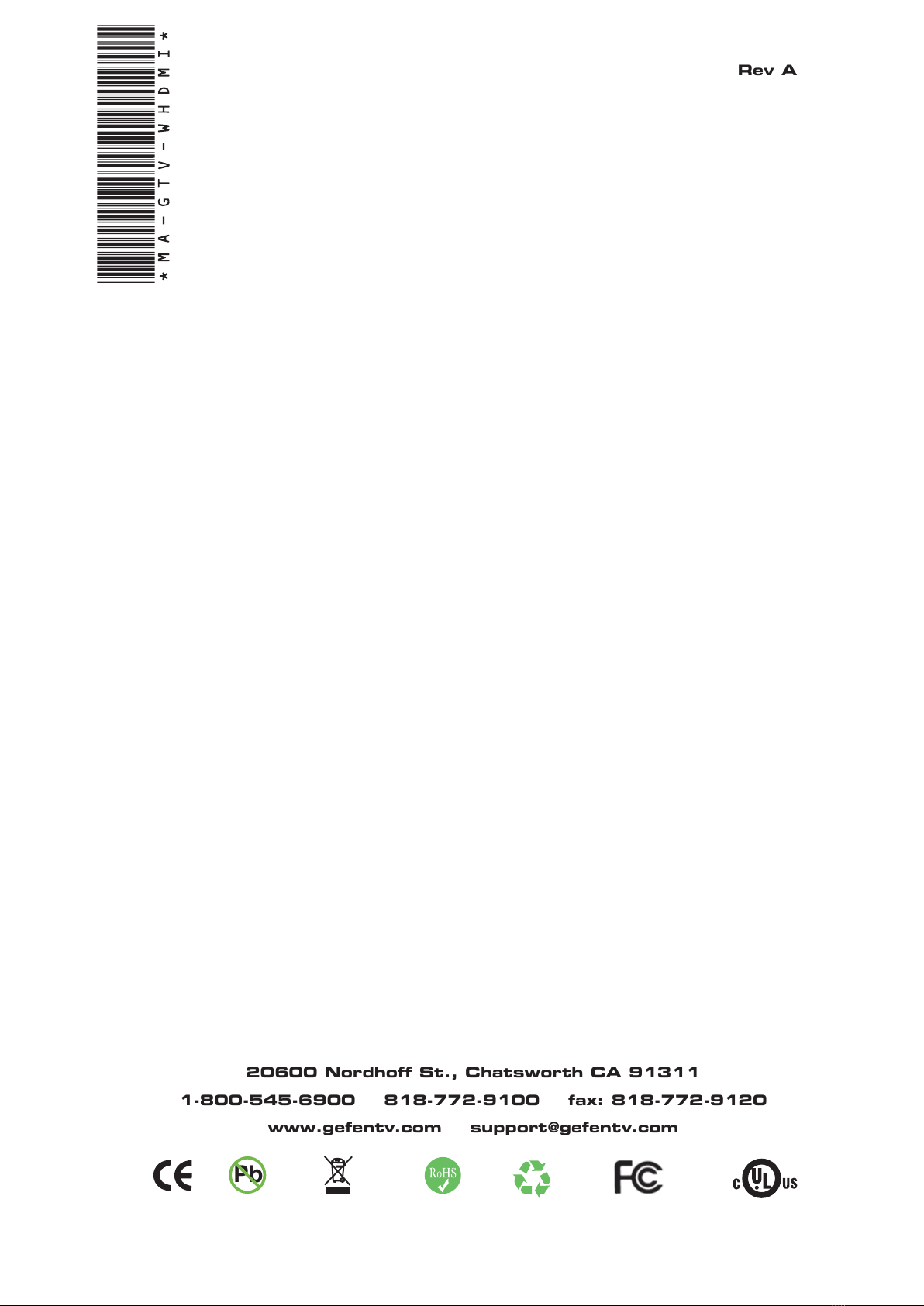

Rev A
