Gel matic Bc easy 1 pm User manual

Rev. 04 • 03-2020

Manuale d’uso e di istruzione

User and instruction manual

Manuel d’emploi et d’instructions

Installations- und Betriebsanleitung

Manual de uso e instrucciones

BC EASY 1 PM MC EASY 1 PM

MV EASY 1 PM

HC EASY 1 PM

HV EASY 1 PM

BC EASY 1 PM MC EASY 1 PM HC EASY 1 PM

MV EASY 1 PM HV EASY 1 PM

211467.01

INDICE

CONTENTS

INDEX

INHALTSVERZEICHNIS

ÍNDICE DE CONTENIDOS

1. Qualifica del personale

2. Istruzioni per l’installatore

- Informazioni sulla sicurezza

- Trasporto

- Disimballaggio

- Installazione

- Posizionamento

- Allacciamento elettrico

- Allacciamento idrico

- Refrigerante

- Dati tecnici

3. Istruzioni per l’operatore

- Premessa

- Garanzia

4. Sicurezza

- Informazioni sulla sicurezza

- Rumorosità

- Zone pericolose e rischi residui

- Usi previsti

- Soluzione detergente

- Soluzione sanitizzante

5. Identificazione componenti

6. Istruzioni per l’uso

- Assemblaggio dei vari componenti

- Sanitizzazione

- Caricamento del prodotto

- Produzione

- Erogazione

- Gestione lunghi periodi di non erogazione

- Procedure quotidiane di chiusura

- Procedure quotidiane di apertura

- Lavaggio

- Smontaggio dei vari componenti

- Regolazioni

- Punti di lubrificazione della macchina

- Programma di manutenzione preventiva

- Stoccaggio a lungo termine della macchina

- Smaltimento a fine vita

7. Allarmi

1. Квалификация Персонала

2. Инструкция По Установке

- Правила Техники Безопасности

- Транспортировка

- Распаковка

- Установка

- Размещение

- Подключение К Источникам Питания

- Подключение Водоснабжения

- Холодильный Агент

- Технические Характеристики

3. Инструкция Для Оператора

- Введение

- Гарантия

4. Безопасность

- Правила Техники Безопасности

- Уровень Шума

- Опасные Участки И Специфические Риски

- Целевое Использование

- Моющий Раствор

- Раствор Для Санитарной Обработки

5. Определение Компонентов

6. Инструкция По Эксплуатации

- Сборка Компонентов

- Санитарная Обработка

- Подготовка Машины К Эксплуатации

- Производство

- Подача Мороженого

- Долговременный Простой Машины

- Ежедневные Процедуры По Окончании Работы

- Процедуры В Начале Дня

- Очистка

- Демонтаж Различных Компонентов

- Настройка

- Пункты Смазывания

- График Технического Обслуживания

- Долгосрочное Хранение Машины

- Утилизация В Конце Обслуживания

1. Qualification of Personnel

2. Instructions for installation

- Safety information

- Transportation

- Unpacking

- Installation

- Positioning

- Electrical connection

- Water conncection

- Refrigerant

- Technical data

3. Instructions for the operator

- Introduction

- Warranty

4. Safety

- Safety information

- Noise

- Dangerous areas and residual risks

- Intended use

- Cleaning solution

- Sanitizing solution

5. Identification of components

6. Instructions for operation

- Assembly of the various components

- Sanitization

- Priming the machine

- Production

- Delivery

- Long time without dispensing

- Daily closing procedures

- Daily opening procedures

- Cleaning

- Disassembly of the various components

- Adjustments

- Machine lubrication points

- Maintenance schedule

- Long-term storage of the machine

- Disposal at end of service

7. Alarms

Nota: le informazioni contenute nel presente manuale possono essere

modificate senza preavviso, in seguito alla continua ricerca

Note: the information contained in this manual is subject to modification

without prior notice, due to on-going research.

102

104

106

108

103

105

107

109

103

105

107

BC EASY 1 PM - MC EASY 1 PM - MV EASY 1 PM

HC EASY 1 PM - HV EASY 1 PM

7. АВАРИЙНЫЕ СИНАЛЫ

1. Qualifications du personnel

2. Instructions pour l’installateur

- Informations sur la securite

- Transport

- Déballage

- Installation

- Mise en place

- Branchement électrique

- Raccordement au réseau d’eau

- Réfrigérant

- Donnees techniques

3. Instructions pour l’opérateur

- Introduction

- Garantie

4. Sécurité

- Informations sur la securite

- Bruit

- Zones dangereuses et risques residuels

- Emplois prévus

- Solution détergente

- Solution désinfectante

5. Identification des pièces

6. Instructions pour l’emploi

- Assemblage des différents composants

- Désinfection

- Chargement du produit

- Production

- Distribution

- Gestion de longues périodes sans distribution

- Procédures quotidiennes de fermeture

- Procédures quotidiennes d’ouverture

- Nettoyage

- Démontage des différentes pièces

- Reglages

- Points de lubrification de la machine

- Programme d’entretien préventif

- Stockage de la machine a long terme

- Élimination en fin de vie

7. Alarmes

1. Qualifikation des Personals

2. Anweisungen für den Installateur

- Sicherheitshinweise

- Transport

- Auspacken

- Installation

- Positionierung

- Stromanschluss

- Wasseranschluss

- Kühlmittel

- Technische Daten

3. Anweisungen für den Bediener

- Vorwort

- Garantie

4. Sicherheitshinweise

- Sicherheitshinweise

- Geräuschentwicklung

- Gefährliche Bereiche und verbleibende Gefahren

- Vorgesehene Anwendungen

- Reinigungslösung

- Hygienisuerungslösung

5. Identifizierung der Komponenten

6. Betriebsanleitung

- Zusammenbau der verschiedenen Komponenten

- Hygienisierung

- Einfüllen des Produks

- Produktion

- Eisausgabe

- Vorgehen bei längeren Ruhezeiten ohne Eisausgabe

- Tägliche Schließverfahren

- Tägliche Öffnungsverfahren

- Waschen

- Abmontieren der verschiedenen Komponenten

- Einstellungen

- Schmierstellen der Maschine

- Programm der vorbeugenden Wartung

- Langfristiges Lagern der Maschine

- Entsorgung am Lebensende

7. Alarme

Remarque : suite à nos recherches continues, les informations contenues

dans le présent manuel peuvent être modifiées sans aucun préavis.

Hinweis: Die in dieser Anleitung enthaltenen Informationen können

aufgrund der stetigen Forschung ohne Vorankündigung geändert werden.

Примечание: информация, содержавшаяся в этом руководстве,

может быть изменена без предварительного уведомления, так

как исследования в данной области продолжаются.

103

105

107

109

103

105

107

109

CONVENZIONI TERMINOLOGICHE E SIMBOLI

TERMINOLOGY AND SYMBOLS

CONVENTIONS TERMINOLOGIQUES ET SYMBOLES

BEGRIFFE UND SYMBOLE

ТЕРМИНОЛОГИЯ И УСЛОВНЫЕ ИЗОБРАЖЕНИЯ

WARNING:

GENERIC HAZARD

This symbol indicates that, before any

operation, the safety prescriptions contained

in this manual must be read thoroughly and

complied with.

In case of doubt, contact only qualified

personnel.

WARNING:

RISK OF ELECTROCUTION

This symbol indicates that, the described

operation can present the risk of electrocution,

if it is not carried out in compliance with safety

prescriptions.

WARNING:

SHARP EDGES

This symbol indicates the presence of sharp

edges, which can cause serious injury.

WARNING:

The machine shall be properly earthed.

Inobservance of these instructions can cause

serious personal injury, due to electrocution.

NOTE:

This symbol indicates that the information is very

important for the concerned personnel.

ATTENZIONE:

PERICOLO GENERICO

Questo simbolo significa che prima di compie-

re qualunque operazione è necessario leggere

e attenersi alle indicazioni di sicurezza conte-

nute nel presente manuale.

In caso di dubbio, contattare il personale qua-

lificato.

ATTENZIONE:

PERICOLO DI FOLGORAZIONE

Questo simbolo segnala che, se non eseguita

nel rispetto delle normative di sicurezza, l’o-

perazione descritta presenta il rischio di folgo-

razione.

ATTENZIONE:

BORDI TAGLIENTI

Questo simbolo indica la presenza di bordi ta-

glienti che possono causare gravi lesioni.

ATTENZIONE:

La macchina deve essere messa a terra in

modo adeguato.

La mancata osservanza delle presenti istruzioni

può causare ferite personali gravi, in seguito a

scossa elettrica.

NOTA:

Questo simbolo segnala informazioni il cui

contenuto è particolarmente importante per il

personale interessato.

BC EASY 1 PM - MC EASY 1 PM - MV EASY 1 PM

HC EASY 1 PM - HV EASY 1 PM

ПРЕДУПРЕЖДЕНИЕ:

ОБЩИЕ ОПАСНОСТИ

Этот символ указывает на то, что, перед выпол-

нением любых действий должны быть прочитаны

полностью и выполнены рекомендации по безо-

пасности, содержащиеся в данном руководстве.

При наличии каких-либо сомнений, обращайтесь

только к квалифицированным сотрудникам.

ПРЕДУПРЕЖДЕНИЕ: РИСК ПОРАЖЕНИЯ

ЭЛЕКТРИЧЕСКИМ ТОКОМ

Этот символ указывает на то, что,

описанное действие может представлять риск

поражения электрическим током, если не выпол-

няется в соответствии с рекомендациями по без-

опасности.

ПРЕДУПРЕЖДЕНИЕ:

ОСТРЫЕ КРАЯ

Этот символ указывает на присутствие острых

краев, которые могут нанести серьезные травмы.

ПРЕДУПРЕЖДЕНИЕ:

Машина должна быть надлежащим образом зазем-

лена.

Невыполнение этих инструкций может привести к

серьезным травмам от поражения электрическим

током.

ПРИМЕЧАНИЕ:

Этот символ указывает на то, что следующая ин-

формация очень важна для задействованных со-

трудников.

ACHTUNG:

ALLGEMEINE GEFAHR

Dieses Symbol bedeutet, dass vor Ausführung

jedes beliebigen Arbeitsganges die in der vorlie-

genden Anleitung enthaltenen Sicherheitshinwei-

se zu lesen und einzuhalten sind.

Im Zweifelsfall kontaktieren Sie

bitte das Fachpersonal.

ACHTUNG:

STROMSCHLAGGEFAHR

Dieses Symbol bedeutet, dass der beschriebe-

ne Arbeitsgang bei Nichteinhaltung der Sicher-

heitsvorschriften die Gefahr eines Stromschlags

mit sich bringt.

ACHTUNG:

SCHARFE KANTEN

Dieses Symbol macht auf das Vorhandensein

von scharfen Kanten aufmerksam, die zu

schweren Verletzungen führen können.

ACHTUNG:

Die Maschine muss angemessen geerdet werden.

Die Nichtbeachtung der vorliegenden Anweisun-

gen kann zu schweren Verletzungen aufgrund ei-

nes Stromschlags führen.

HINWEIS:

Dieses Symbol macht auf Informationen auf-

merksam, deren Inhalt für das betroffene Perso-

nal besonders wichtig ist.

ATTENTION:

DANGER GÉNÉRIQUE

Ce symbole veut dire que, avant de faire

n’importe quelle opération, il faut lire les indi-

cations de sécurité contenues dans le présent

manuel et les observer.

En cas de doute, veuillez contacter le personnel

qualifié.

ATTENTION:

RISQUE D’ÉLECTROCUTION

Ce symbole signale que, si l’opération décrite

n’est pas exécutée dans le respect des normes

de sécurité, elle présente le risque d’électrocu-

tion.

ATTENTION:

BORDS TRANCHANTS

Ce symbole indique la présence de bords tran-

chants qui peuvent causer de graves lésions.

ATTENTION:

La machine doit être mise à la terre de manière

adéquate.

Le non respect des présentes instructions peut

causer des blessures personnelles graves dues

à une décharge électrique.

NOTE :

Ce symbole signale des informations dont le

contenu est particulièrement important pour le

personnel intéressé.

I ID RUF

Aufgrund seiner Ausbildung und

Verantwortung gliedert sich das mit

Aufgaben an der Maschine betraute

Personal in:

BEDIENER

Mit der Bedienung der Maschine

betraute Person, die in der Lage

ist, einfache Aufgaben auszuführen

wie Einschalten der Maschine,

Ausdosieren des Endprodukts,

Einfüllen und Entleeren des Produkts,

Reinigung und sonstige einfache,

elementare Wartungsarbeiten.

Der Bediener verfügt über keine spe-

zifischen technischen Kompetenzen.

FACHTECHNIKER

Nach den geltenden Normen ist

ein Fachtechniker eine Person,

die aufgrund ihrer Kompetenzen

und Erfahrung sowie aufgrund

der Kenntnis der entsprechenden

Normen, Sicherheitsvorschriften

und Betriebsbedingungen in

der Lage ist, jeden möglichen

Schaden an der Maschine zu

erkennen und zu vermeiden und

vom Sicherheitsverantwortlichen

zur Ausführung jeder Art von

Eingriffen berechtigt wurde.

GEL MATIC-TECHNIKER

Für besonders komplexe Eingriffe

in besonderen Situationen vom

Hersteller zur Verfügung gestellter

Fachtechniker.

In funzione del grado di prepa-

razione e della responsabilità, il

personale addetto alla macchina si

differenzia in:

OPERATORE

Persona addetta alla gestione della

macchina in grado di svolgere sem-

plici mansioni, quali l’accensione

della macchina, l’erogazione del

prodotto finale, le operazioni di ca-

rico e scarico del prodotto, le opera-

zioni di pulizia e altre semplici ope-

razioni di manutenzione elementare.

L’operatore è privo di competenze

tecniche specifiche.

TECNICO QUALIFICATO

La normativa vigente definisce il tec-

nico qualificato una persona che,

per competenza ed esperienza,

nonché per conoscenza delle relati-

ve norme, prescrizioni di sicurezza

e condizioni di servizio, è in grado

di riconoscere ed evitare ogni possi-

bile danno alla macchina ed è stato

autorizzato dal responsabile della

sicurezza ad eseguire tutti i tipi di

intervento.

TECNICO GEL MATIC

Tecnico qualificato messo a disposi-

zione dal produttore per interventi

particolarmente complessi, in situa-

zioni particolari.

According to their level of education

and responsibility, the personnel in

charge of the machine can be:

OPERATOR

Person in charge of operating

the machine, able to perform

simple tasks, such as start-up of the

machine,deliveryof thefinalproduct,

operations of product loading and

unloading, cleaning operations and

other simple basic maintenance

operations.

The operator has no specific technical

skills.

QUALIFIED TECHNICIAN

The existing regulations define as

qualified technician a person who,

for his expertise and experience,

as well as knowledge of relevant

standards, safety requirements and

conditions of service, is able to

recognize and avoid any possible

damages to the machine and is

authorized to perform all types of

intervention by the Head of safety.

GEL MATIC TECHNICIAN

Qualified technician made available

by the manufacturer for particularly

complex interventions, in particular

situations.

En fonction du degré de préparation

et de responsabilité, le personnel

préposé à la machine peut être dif-

férencié ainsi:

OPÉRATEUR

Personne préposée à la gestion de

la machine, en mesure d’effectuer

de simples tâches, comme allumer la

machine, distribuer le produit final,

charger et décharger le produit,

nettoyer, et autres opérations simples

d’entretien élémentaire.

L’opérateur n’a pas de compétences

techniques spécifiques.

TECHNICIEN QUALIFIÉ

La norme en vigueur définit le tech-

nicien qualifié comme une personne

qui, par sa compétence et son expé-

rience, par sa connaissance des

normes relatives, des prescriptions

de sécurité et des conditions de ser-

vice, est en mesure de reconnaître

tout dommage possible à la machine

et donc de l’éviter, et a été autorisé

par le responsable de la sécurité à

exécuter tous les types d’interven-

tions sur la machine.

TECHNICIEN GEL MATIC

Technicien qualifié mis à dispo-

sition par le producteur pour des

interventions particulièrement com-

plexes, dans certaines situations

particulières.

Согласно уровню образования и от-

ветственности, персонал, допущенный

для работы с машиной, может быть

следующим:

ОПЕРАТОР

Ответственное лицо для работы с ма-

шиной, в состоянии выполнять простые

задачи, такие как запуск машины,

доставка готовой продукции, опера-

ции загрузки и разгрузки продукции,

операции по очистке и других простых

базовых операций технического об-

служивания.

Оператор не должен иметь специаль-

ных технических навыков.

КВАЛИФИЦИРОВАННЫЙ

ТЕХНИЧЕСКИЙ СПЕЦИА

ЛИСТ

Существующие инструкции определя-

ют квалифицированного технического

специалиста как человека, который,

используя свои знания и опыт, а также

знание соответствующих стандартов,

требований техники безопасности и

условий обслуживания, в состоянии

распознать и избежать любых возмож-

ных поломок машины и уполномочен

главой отдела по технике безопасно-

сти на все типы вмешательства.

ТЕХНИЧЕСКИЙ СПЕЦИА

ЛИСТ КОМПАНИИ «GEL

MATIC»

Квалифицированный технический

специалист, одобренный производи-

телем для особенно сложных случаев

вмешательства, в особенных ситуаци-

ях.

QUALIFICA DEL PERSONALE

QUALIFICATION OF PERSONNEL

QUALIFICATIONS DU PERSONNEL

QUALIFIKATION DES PERSONALS

КВАЛИФИКАЦИЯ ПЕРСОНАЛА

BC EASY 1 PM - MC EASY 1 PM - MV EASY 1 PM

HC EASY 1 PM - HV EASY 1 PM

SICHERHEITSHINWEISE

Aufgrund der bei der Planung und beim

Bau dieser Maschine angewandten

Kriterienund Vorgehen entsprichtdiese den

SicherheitsGrundanforderungen gemäß

den einschlägigen EG Richtlinien und den

harmonisierten europäischen Normen

(siehe mitgelieferte Konformitätserklärung).

In allen Ländern außerhalb der

Europäischen Union ist die Maschine in

Einhaltung der örtlich geltenden Normen

zu installieren. Für weitere diesbezügliche

Fragen setzen Sie sich bitte mit den

örtlichen Behörden in Verbindung.

Der Hersteller lehnt jede Haftung für

eventuelle Schäden an Personen,

Tieren oder Gegenständen ab,

die auf eine Nichteinhaltung der

Sicherheitsvorschriften und der in den

gelieferten Unterlagen enthaltenen

Empfehlungen zurückzuführen sind.

Der installierende Fachtechniker hat

die Benutzer ausreichend über die zu

befolgenden Sicherheitsmaßnahmen

zu unterrichten.

Die Maschine darf nicht von Personen

(einschließlich Kindern) mit verminderten

sensorischen und motorischen Fähigkeiten

bzw. von Personen ohne Kenntnisse und

Erfahrungen bedient werden, wenn sie

bei der Benutzung der Maschine nicht von

der Person überwacht werden, die für ihre

Sicherheit verantwortlich ist.

Die Kinder müssen überwacht werden,

um zu vermeiden, dass sie mit der

Maschine spielen.

In der Maschine sind hohe Temperaturen

erreichende Bewegungsteile sowie

unter Strom stehende elektrische Teile

vorhanden, die schwerwiegende

Schäden an Personen und

Gegenständen verursachen können.

Die Sicherheitsverantwortlichen haben

überdies darüber zu wachen, dass:

- die Wartung regelmäßig ausgeführt

wird

- die Unterlagen bezüglich Betrieb

und Wartung der Maschine immer

in der Nähe des Arbeitsplatzes

verfügbar sind.

INFORMATIONS

SUR LA SECURITE

Dans la conception et la réalisation

de cette machine, ont été adoptés les

critères et les solutions garantissant

le respect des conditions essentielles de

sécurité requises par les directives CE

en la matière et par les normes harmo-

nisées européennes (voir la Déclaration

de conformité fournie avec la machine).

Danstous lespays horsde l’UnionEuro-

péenne, la machine doit être installée

dans le respect de la réglementation

en vigueur au niveau local. Contacter

les autorités locales si vous avez

d’autres questions à ce sujet.

Le constructeur décline toute respon-

sabilité en cas d’éventuels dom-

mages aux personnes, aux animaux

ou aux choses provoqués par le

non-respect des normes de sécurité

et des recommandations contenues

dans la documentation fournie.

Le technicien qualifié préposé à

l’installation est tenu d’instruire

l’usager de manière adéquate sur les

mesures de sécurité à respecter.

La machine ne doit pas être utilisée par

des personnes (y compris les enfants)

dont les capacités sensorielles ou

motrices sont réduites, ou encore par

des personnes sans connaissances ni

expérience, à moins qu’elles ne soient

surveillées ou n’aient été instruites sur

l’utilisation de la machine par la per-

sonne responsable de leur sécurité.

Les enfants doivent être surveillés, pour

éviter qu’ils ne jouent avec la machine.

La machine présente des pièces

mécaniques en mouvement qui

atteignent des températures élevées,

et des pièces électriques sous tension

qui peuvent causer des dommages

graves aux personnes ou aux biens.

En outre les responsables de la sécu-

rité doivent veiller à ce que :

- les interventions d’entretien soient

effectuées régulièrement

- la documentation relative au

fonctionnement et à l’entretien de

la machine soit toujours disponible

à proximité du poste de travail.

SAFETY INFORMATION

The machine has been designed and

built according to the standards and

foresight required to meet the main

safety requirements prescribed by

relevant EC directives and European

harmonized standards (see EC

Declaration of conformity supplied

with the machine).

In all other countries outside the

European Union, the machine must

be installed in accordance with the

regulations in force locally.

Contact local authorities in case of

further questions about it.

The manufacturer cannot be held

liable for consequent damage to

people, things or animals, resulting

from the failure to comply with safety

regulations and warnings contained in

the supplied documentation.

The trained technician responsible for

installing the machine shall instruct

the user appropriately on the safety

measures to be adopted

The machine is not intended for use

by persons (including children) with

reduced physical, sensory or mental

capabilities, or lack of experience

and knowledge, unless they have

been given supervision or instruction

concerning the use of the unit by a

person responsible for their safety.

Children should be supervised to

ensure that they do not play with the

machine.

The machine has moving parts that

can reach high temperatures, and

electrical parts that can cause serious

damage to people or property.

The safety managers must also ensure

that:

- maintenance operations are carried

out regularly

- the documentation concerning the

operation and maintenance of the

machine is always available near

the workplace.

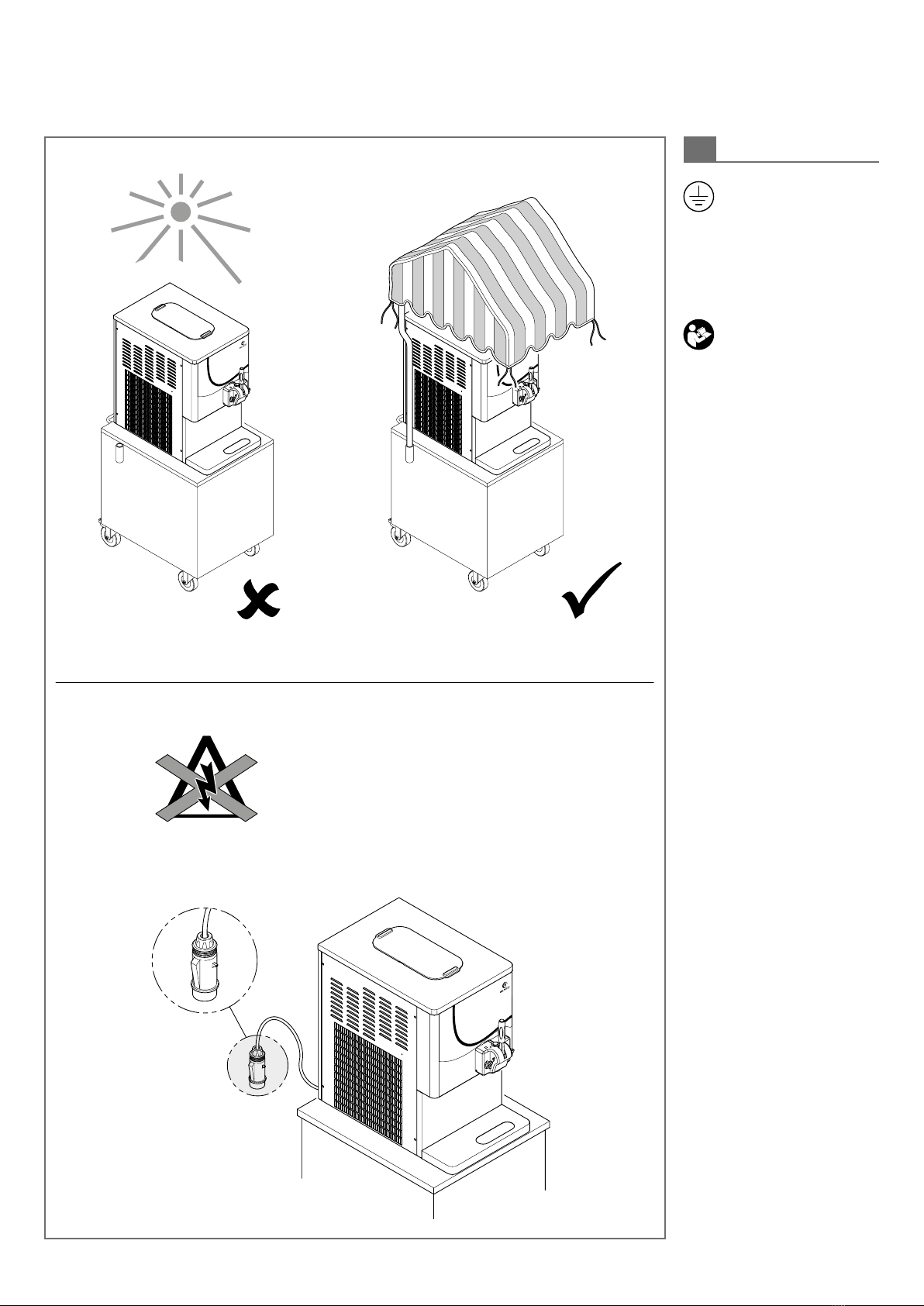

ISTRUZIONI PER L’INSTALLATORE

INSTRUCTIONS FOR INSTALLATION

INSTRUCTIONS POUR L’INSTALLATEUR

ANWEISUNGEN FÜR DEN INSTALLATEUR

ИНСТРУКЦИЯ ПО УСТАНОВКЕ

INFORMAZIONI

SULLA SICUREZZA

Nella progettazione e nella realizzazio-

ne di questa macchina sono stati adot-

tati i criteri e gli accorgimenti volti a sod-

disfare i requisiti essenziali di sicurezza

previsti dalle direttive CE di competen-

za e dalle norme armonizzate europee

(si veda la Dichiarazione di conformità

fornita insieme alla macchina).

In tutti gli altri paesi al di fuori dell’Unio-

ne Europea, la macchina deve essere

installata in ottemperanza alla normati-

va in vigore a livello locale. Contattate

le autorità locali se avete ulteriori do-

mande in merito.

Il costruttore non si assume alcuna re-

sponsabilità per eventuali danni a per-

sone, animali o cose derivanti dal man-

cato rispetto delle norme di sicurezza e

dalle raccomandazioni contenute nella

documentazione fornita.

Il tecnico qualificato che effettua l’in-

stallazione è tenuto a istruire adegua-

tamente l’utenza circa le misure di sicu-

rezza da rispettare.

La macchina non può essere utilizzata

da persone (compresi i bambini) con

capacità sensoriali o motorie ridotte,

ovvero persone senza conoscenza né

esperienza, se non debitamente sor-

vegliate o istruite in merito all’utilizzo

della macchina da parte della persona

responsabile della loro sicurezza.

I bambini devono essere sorvegliati, per

evitare che giochino con la macchina.

La macchina presenta parti meccani-

che in movimento che raggiungono

temperature elevate e parti elettriche

sotto tensione che possono causare

gravi danni a persone o cose.

I responsabili della sicurezza devono

inoltre vigilare affinché:

- gli interventi di manutenzione venga-

no effettuati con regolarità

- la documentazione relativa al funzio-

namento e alla manutenzione della

macchina sia sempre disponibile nei

pressi della postazione di lavoro.

ПРАВИЛА ТЕХНИКИ БЕЗО

ПАСНОСТИ

Машина была спроектирована и

построена согласно стандартам и

взгляду в будущее, требующих выпол-

нения главных требований техники

безопасности, которые установлены

соответствующими директивами EC и

европейскими гармонизированными

стандартами (см. Декларацию соот-

ветствия EC, поставляемую с маши-

ной).

Во всех других странах, вне Европей-

ского Союза, машина должна быть

установлена в соответствии в соответ-

ствии с местными действующими нор-

мами и правилами.

В случае возникновения каких-либо

вопросов - свяжитесь с местными вла-

стями.

Производитель не может нести от-

ветственность за нанесенные людям,

вещам или животным, повреждения ко-

торые явились результатом отказа вы-

полнить правила техники безопасно-

сти и предупреждений, содержащихся

в поставляемой документации.

Технический специалист, прошедший

обучение и отвечающий за установку

машины, должен проинструктировать

пользователя о соответствующих ме-

рах по обеспечению безопасности,

которые были приняты.

Машина не предназначена для ис-

пользования лицами (в том числе деть-

ми) с ограниченными физическими,

сенсорными или умственными способ-

ностями или лицами, не обладающими

достаточным опытом и знаниями, без

наблюдения или инструктажа относи-

тельно использования изделия чело-

веком, ответственным за их безопас-

ность.

За детьми нужно следить, чтобы убе-

диться, что они не играют с машиной.

У машины есть подвижные части, кото-

рые могут нагреваться до высоких тем-

ператур, и электрические части, кото-

рые могут принести серьезный ущерб

людям или собственности.

Руководители службы техники безо-

пасности должны также гарантировать

что:

- техническое обслуживание прово-

дится регулярно

- документация по эксплуатации и об-

служиванию машины всегда находится

недалеко от рабочего места.

ISTRUZIONI PER L’INSTALLATORE

INSTRUCTIONS FOR INSTALLATION

INSTRUCTIONS POUR L’INSTALLATEUR

ANWEISUNGEN FÜR DEN INSTALLATEUR

ИНСТРУКЦИЯ ПО УСТАНОВКЕ

TRASPORTO

E’ necessario trasportare, immagaz-

zinare e movimentare la macchina

in posizione verticale, rispettando le

indicazioni riportate sull’imballo.

Tramite il dispositivo TILTWATCH

applicato sull’imballo (1), verificare

sempre che durante il trasporto la

macchina sia stata movimentata in

posizione verticale.

Qualora il dispositivo TILTWATCH

segnali una manovra scorretta, se-

gnalare l’accaduto al trasportatore,

seguendo le istruzioni riportate sul

dispositivo in questione.

Il costruttore non risponde di danni

causati dai trasportatori. Il destina-

tario è tenuto a controllare la merce

e a rivolgere eventuali reclami al

trasportatore che ne è il solo re-

sponsabile.

DISIMBALLAGGIO

Esaminare l’area dove si intende

installare la macchina prima di to-

glierla dall’imballo, accertandosi

che tutti gli eventuali pericoli che si

possono presentare per l’unità stessa

o per l’operatore siano stati presi in

considerazione.

1) Verificare che l’imballo in carto-

ne sia integro.

2) Liberare la macchina dall’imbal-

lo, quindi sfilarlo dall’alto (sia la

scatola di cartone, sia il sacco in

cellophane) (2).

3) Facendo molta attenzione, toglie-

re la macchina dal bancale con

l’aiuto di più persone (3).

NOTA

Per le macchine verticali è

necessario prima svitare i

blocchi di fermo come indi-

cato sulla figura.

4) Verificare l’integrità della macchi-

na e, in caso di danneggiamenti

visibili, informare immediatamen-

te il venditore e chi ne ha effettua-

to il trasporto.

COUNTERTOP MACHINES

VERTICAL MACHINES

F D RU

BC EASY 1 PM - MC EASY 1 PM - MV EASY 1 PM

HC EASY 1 PM - HV EASY 1 PM

ТРАНСПОРТИРОВКА

Транспортировать, хранить и

перемещать машину необходимо

строго в вертикальном положении,

согласно инструкциям, которые Вы

можете найти на упаковке.

Всегда проверяйте индикатор наклона

груза TILTWATCH, который находится

на упаковке (1), чтобы удостовериться,

что машина сохраняла вертикальное

положение во время перевозки и

перемещений.

Если индикатор наклона груза

TILTWATCH сигнализирует о

неправильном перемещении,

сообщите перевозчику об этом, следуя

инструкциям, которые поставляются с

устройством.

Производитель не несет

ответственность за какие-либо

повреждения машины во время

транспортировки.

Получатель обязан осмотреть товар и

требовать возмещения любых убытков

или потерь от транспортной компании,

ответственной за доставку.

РАСПАКОВКА

Проверьте место для установки ма-

шины, прежде, чем вынуть ее из ее

упаковки, удостоверившись, что

любые возможные риски, которые

могут возникнуть для самой ма-

шины или оператора, приняты во

внимание.

1) Удостоверьтесь, что картонная ко-

робка не имеет повреждений.

2) Извлеките машину, подняв ее из

ее упаковки (картонной коробки и

целлофановой упаковки) (2).

3) Очень аккуратно снимите машину

с поддона (потребуется несколько

человек) (3).

ПРИМЕЧАНИЕ

Для вертикальных машин

сначала отвинтите блоки

захвата, как показано но

рисунке.

4) Убедитесь, что машина не имеет по-

вреждений. Если имеются видимые

повреждения - немедленно сооб-

щите дилеру и перевозчику.

TRANSPORT

Die Maschine ist in aufrechter Stel-

lung und in Einhaltung der Angaben

auf der Verpackung zu transportie-

ren, zu lagern und zu handhaben.

Über den TILTWATCH-Indikator auf

der Verpackung stets überprüfen

(1), ob die Maschine während des

Transports wirklich immer aufrecht

gehalten wurde.

Falls der TILTWATCH-Indikator

eine falsche Handhabung anzeigt,

dem Transportunternehmer das

Geschehene melden, wobei die auf

dem Indikator selbst aufgeführten

Anweisungen befolgt werden.

DerHerstellerhaftetnichtfürSchäden,

die durch den Transportunternehmer

verursacht wurden. Der Empfänger

hat die Ware zu überprüfen und

eventuelle Beanstandungen an

den verantwortlichen Transport-

unternehmer zu richten.

AUSPACKEN

Vor dem Auspacken den Bereich, wo

di Maschine installiert werden soll,

überprüfen und sicherstellen, dass

alle eventuell auftretenden Gefahren

für die Maschine selbst oder den

Werker berücksichtigt wurden.

1) Sicherstellen, dass die Karton-

verpackung unbeschädigt ist.

2) DieMaschine von derVerpackung

befreien und die Verpackung

dann von oben ausziehen

(sowohl die Kartonschachtel als

auch die Cellophanhülle) (2).

3) Die Maschine unter Mithilfe

mehrerer Personen sehr vorsichtig

von der Palette abnehmen (3).

HINWEIS

Bei Standmaschinen müssen

vorher die Halteblöcke gemäßt

Abbildung abgeschraubt

werden.

4) Sicherstellen, dass die Maschine

unbeschädigt ist und bei

eventuellen sichtbaren Beschä-

digungen sowohl den Verkäufer

als auch das Transportunter-

nehmen unverzüglich davon in

Kenntnis setzen.

TRANSPORT

La machine doit absolument être

transportée, stockée et manutentionnée

en position verticale, en respectant les

indications indiquées sur l’emballage.

Au moyen du dispositif TILTWATCH,

appliqué sur l’emballage (1), il faut

toujours vérifier si pendant le transport

la machine a été manutentionnée en

position verticale.

Au cas où le dispositif TILTWATCH si-

gnalerait une manoeuvre incorrecte,

il faut en informer le transporteur sui-

vant les instructions indiquées sur le

dispositif en question.

Le constructeur décline toute

responsabilité en cas de dommages

provoqués par les transporteurs. Le

destinataire est tenu de contrôler la

marchandise et de adresser toute

réclamation éventuelle au transporteur,

qui en est le seul responsable.

DÉBALLAGE

Avant d’enlever la machine de l’em-

ballage, examiner la zone où l’on

veut installer la machine, en vérifiant

que tous les dangers éventuels qui

pourraient se présenter pour l’unité

ou pour l’opérateur ont été pris en

considération.

1) Vérifier que l’emballage en car-

ton est intact.

2) Libérer la machine de l’embal-

lage, et l’extraire par le haut

(aussi bien la boîte en carton que

le sac en cellophane) (2).

3) En faisant très attention, enlever

la machine de la palette, avec

l’aide de plusieurs personnes (3).

NOTE

Pour les machines verticales,

il faut avant tout dévisser les

blocs d’arrêt, comme indiqué

sur la figure.

4) Vérifier l’intégrité de la machine

et, en cas d’endommagements

visibles, en informer immédia-

tement le vendeur ainsi que le

transporteur.

TRANSPORTATION

It is compulsory to transport, store

and handle the machine in vertical

position, according to the instructions

you can find on the package.

Always check the TILTWATCH device

on the packaging (1), to make sure

that the machine is kept upright

during transit and movement.

Should the TILTWATCH device warn

of incorrect handling, inform the

carrier of the same following the

instructions provided by the device

itself.

The manufacturer cannot be held

liable for any damage to the

machine during transportation.

The recipient is required to check

the goods and claim any damages

or loss from the carrier responsible

for the same.

UNPACKING

Check the area where the machine

has to be installed, before removing

it from its packaging, making sure

that any possible dangers that may

arise for the machine itself or the

operator are taken into account.

1) Make sure that the cardboard

box is not damaged.

2) Free the machine and extract it

by lifting it out of its packaging

(both the cardboard box and the

cellophane bag) (2).

3) Remove the machine from its

pallet very carefully (several

people are required) (3).

NOTE

For vertical machines, first

unscrew the locking blocks,

as indicated in the figure.

4) Check that the machine is not

damaged. If visibly damaged,

inform the dealer and the carrier

immediately.

ISTRUZIONI PER L’INSTALLATORE

INSTRUCTIONS FOR INSTALLATION

INSTRUCTIONS POUR L’INSTALLATEUR

ANWEISUNGEN FÜR DEN INSTALLATEUR

ИНСТРУКЦИЯ ПО УСТАНОВКЕ

INSTALLAZIONE

Secondo le istruzioni del costruttore,

l’installazione deve essere effettuata

da tecnici qualificati. L’installazione

prevede le seguenti operazioni:

• posizionamento

• allacciamento elettrico e idrico

• collaudo

• spiegazione dei principi di funzio-

namento

• lavaggio e sanitizzazione

• avvio e utilizzo.

La macchina deve essere installata in

ottemperanza alla normativa vigente.

Se avete domande al riguardo, con-

tattate le autorità locali.

Durante l’installazione e la manu-

tenzione delle macchine Gel Matic,

usate la massima attenzione per ga-

rantire che le pratiche di base sulla

sicurezza vengano rispettate.

POSIZIONAMENTO

1) Livellare la macchina sul piano di

appoggio orizzontale o sul pa-

vimento (4). Per le macchine da

pavimento, ricordarsi di bloccare

le ruote. Se per qualsiasi motivo si

deve spostare la macchina usare

estrema cautela. Per spostare in

sicurezza la macchina sono ne-

cessarie più persone. La mancata

osservanza di questa avvertenza

può provocare lesioni personali o

danni alla macchina.

2) Posizionare la macchina osser-

vando una distanza minima di

30 cm dalle pareti, affinché l’aria

possa circolare liberamente attor-

no alla stessa (5). Ciò consentirà

un adeguato flusso d’aria per il

condensatore.

Se queste distanze non vengono

rispettate si potrebbe ridurre la

capacità refrigerante della mac-

china, oppure causare danni per-

manenti al compressore.

Una cattiva areazione della mac-

china ne pregiudica il funziona-

mento e le prestazioni in termini

di capacità produttiva (con possi-

bili danni permanenti al compres-

sore). Per le macchine raffreddate

ad acqua non è necessario rispet-

tare queste distanze.

Questa macchina NON deve es-

sere installata in un’area vicina

ad apparecchiature che possono

generare getti o spruzzi d’acqua.

NON usare getti o spruzzi

d’acqua per sciacquare o pulire

la macchina. A causa del man-

cato rispetto delle indicazioni so-

praccitate, si potrebbe presentare

il rischio di folgorazione.

3) Non posizionare di fronte alla

fotocellula oggetti riflettenti, come

specchi, vetri o altre fotocellule.

30 cm

F D RU

BC EASY 1 PM - MC EASY 1 PM - MV EASY 1 PM

HC EASY 1 PM - HV EASY 1 PM

INSTALLATION

L’installation doit être effectuée selon

les recommandations du constructeur

par un technicien qualifié. L’installa-

tion prévoit les opérations suivantes:

• mise en place

• branchement électrique et raccor-

dement au réseau d’eau

• essai

• explication des principes de

fonctionnement

• nettoyage et désinfection

• mise en marche et utilisation.

La machine doit être installée dans

le respect des normes en vigueur.

Contactez les autorités locales si vous

avez des questions à ce sujet.

Pendant l’installation et l’entretien des

machines Gel Matic, utilisez le plus

grand soin à garantir que les pratiques

de base sur la sécurité sont respectées.

MISE EN PLACE

1) Niveler la machine sur le plan d’appui

horizontal ou sur le sol (4). Pour les

machines verticales, ne pas oublier

de bloquer les roues. Si, pour n’im-

porte quelle raison, vous devez

déplacer la machine, prenez beau-

coup de précautions. Pour déplacer

la machine en toute sécurité, plusieurs

personnes sont nécessaires. Le non

respect de cet avertissement peut pro-

voquer des lésions personnelles ou

des dommages à la machine.

2) Positionner la machine en

respectant une distance minimale

des murs de 30 cm, pour que l’air

puisse circuler librement autour

de la machine (5). Cela permet-

tra un flux d’air adéquat pour le

condenseur. Si ces distances ne

sont pas respectées, cela pourrait

réduire la capacité réfrigérante

de la machine ou bien causer des

dommages permanents au com-

presseur. Une mauvaise aération

de la machine aura une incidence

négative sur son fonctionnement

et sur ses prestations en termes de

capacité de production (avec pos-

sibilité de dommages permanents

sur le compresseur).

Pour les machines refroidies à eau,

il n’est pas nécessaire de respecter

ces distances.

Cette machine NE doit PAS être ins-

tallée à proximité d’appareillages

qui peuvent engendrer des jets ou

des vaporisations d’eau. N’utilisez

PAS de jets ni de vaporisations d’eau

pour rincer ou nettoyer la machine.

Le non respect des indications

citées ci-dessus pourrait entraîner

le risque d’électrocution.

3) Ne pas positionner en face de la

cellule photoélectrique aucun objet

réfléchissant, tel que les miroirs, les

vitres ou d’autres cellules photoélec-

triques.

INSTALLATION

Die Installation hat nach den

Anweisungen des Herstellers und

durch Fachtechniker zu erfolgen. Die

Installation sieht folgende Schritte vor:

• Positionierung

• Strom- und Wasseranschluss

• Prüfung

• Erklärung der Funktionsprinzipien

• Waschen und Hygienisierung

• Inbetriebnahme und Gebrauch.

Die Maschine ist in Einhaltung der gelten-

den Normen zu installieren. Bei diesbe-

züglichen Fragen setzen Sie sich bitte mit

den örtlichen Behörden in Verbindung.

Bei der Installation und der Wartung der

Gel Matic-Maschinen ist höchste Auf-

merksamkeit geboten, um die Einhaltung

der grundlegenden Sicherheitsvorkehrun-

gen sicherzustellen.

POSITIONIERUNG

1) Die Maschine auf einer waagrech-

tenAbstelebene oder auf dem Boden

nivellieren. (4). Bei Standmaschinen,

nicht vergessen die Räder zu blockie-

ren. Wenn die Maschine aus irgend

einem Grund verschoben werden

muss, ist höchste Sorgfalt geboten.

Für ein sicheres Verschieben der

Maschine sind mehr Personen erfor-

derlich. Die Nichtbeachtung dieser

Warnung kann zu Verletzungen oder

zu Schäden an der Maschine führen.

2) Beim Aufstellen der Maschine einen

Mindestabstand von 30 cm von den

Wänden halten, damit die Luft um

die Maschine frei zirkulieren kann

(5). Dies ermöglicht einen angemes-

senen Luftstrom für den Kondensator.

Dies ermöglicht einen angemessenen

Luftstrom für den Kondensator. Eine

Nichteinhaltung dieser Abstände

könnte die Kühlleistung der Maschine

vermindern oder dauernde Schäden

am Kompressor verursachen. Eine

schlechte Belüftung der Maschine be-

einträchtigt deren Betrieb und deren

Leistung hinsichtlich der Produktions-

kapazität (mit möglichen dauernden

Schäden am Kompressor). Bei den

wassergekühlten Maschinen ist das

Einhalten dieses Abstands nicht erfor-

derlich. Diese Maschine darf NICHT

in einem Bereich in der Nähe von

Geräten installiert werden, die ei-

nen Wasserstrahl oder Spritzwasser

erzeugen können. KEINEN Wasser-

strahl und KEIN Spritzwasser zum

Waschen oder Reinigen der Maschi-

ne verwenden. Eine Nichteinhaltung

der obigen Anweisungen könnte eine

Stromschlaggefahr verursachen.

3) Vor die Fotozelle keine reflektierenden

Gegenstände wie Spiegel, Glas oder

andere Fotozellen positionieren. Die

Maschine wurde ausschließlich zur

Herstellung kalter Konditoreiproduk-

te, Eis am Stiel und Speiseeis zum

Mitnehmen konstruiert.

УСТАНОВКА

Машина должна быть установлена

техническим персоналом, прошед-

шим обучение, в соответствии с ин-

струкциям производителя.

Установка включает в себя следующие

операции:

• размещение

• подключение электрической систе-

мы и системы подачи воды

• проверку

• объяснение принципов действия

• очистка и санитарная обработка

• запуск и эксплуатацию.

Машина должна быть установлена в

в соответствии с действующими пра-

вилами.

Если у Вас есть какие-либо вопросы,

пожалуйста, свяжитесь с местными

властями.

Во время установки и обслуживания

машин Gel Matic, будьте очень вни-

мательны к тому, как соблюдаются

основные требования по технике

безопасности.

РАЗМЕЩЕНИЕ

1) Выровняйте машину относительно

горизонтальной поверхности на

которой она установлена, или от-

носительно пола (4).

2) Разместите машину, соблюдая ми-

нимальное расстояние от всех сто-

рон приблизительно в 30 см, чтобы

гарантировать необходимый воз-

душный поток вокруг машины (5).

Это обеспечит требуемый воздуш-

ный поток к конденсатору.

Если это условие не соблюдается, ох-

лаждающая способность машины

может быть снижена или возможно

нанесение серьезных повреждений

компрессору.

Плохие условия вентиляции машины

повлияют на ее работоспособ-

ность и производительность с точки

зрения производственной мощ-

ности (с вероятностью серьезного

урона компрессору).

НЕЛЬЗЯ устанавливать машина в

местах, расположенных близко к

оборудованию, которое может в

процессе работы генерировать во-

дные струи и брызги.

НЕЛЬЗЯ мыть или проводить чистку

машины с использованием водных

брызг или струй.

Нарушение вышеупомянутых инструк-

ций может привести к риску удара

током.

3) Не размещайте светоотражающие

предметы, такие как зеркала, очки

или другие фотоэлементы, перед

фотоэлементом.

INSTALLATION

The machine should be installed by

trained technicians, according to the

manufacturer’s instructions.

The installation includes the following

operations:

• positioning

• electrical and water system

connection

• testing

• explanation of the operation

principles

• cleaning and sanitization

• start-up and use.

The machine must be installed in

accordance with regulations in force.

If you have any questions, please

contact your local authorities.

During the installation and

maintenance of Gel Matic machines,

use great care to ensure that basic

safety practices are followed.

POSITIONING

1) Level the machine on the horizontal

supporting surface, or on the

floor (4). For vertical machines,

remember to lock casters.

If, for any reason, the machine must

be moved, use extreme care.

To safely move the machine,

several people are required.

Failure to observe this warning may

cause personal injury or damage

to the machine.

2) Position the machine, keeping

a minimum clearance of

approximately 30 cm from all sides

to assure adequate air flow around

the machine (5). This will allow an

adequate air flow to the condenser.

If these distances are not met, the

cooling capacity of the machine

may be reduced, or permanent

damage to the compressor is

possible.

Poor ventilation of the machine

will affect the operation and

performance in terms of production

capacity (with possible permanent

damage to the compressor).

For water cooled units, this

minimum air clearance is not

needed.

This machine should NOT be

installed in an area close to

equipment that can generate jets or

sprays of water.

DO NOT use jets or sprays of water

to wash or clean the machine.

Infringement of the above directions

can generate a risk of electric

shock.

3) Do not place any reflective objects

in front of the photocell, such as

mirrors, glasses or other photocells.

ATTENZIONE

Questa macchina deve es-

sere messa a terra in modo

adeguato. La mancata os-

servanza di quanto sopra

specificato potrebbe causare

lesioni personali da scossa

elettrica.

NOTA

Da usarsi esclusivamente al

coperto: questa unità è stata

progettata per funzionare al

chiuso, a temperature am-

biente comprese tra i 10°C e

i 30°C (50°F-86°F). La mac-

china funziona comunque

correttamente in ambienti

con temperature elevate fino

a 40°C (104°F), anche se

con prestazioni ridotte.

Non posizionare la macchi-

na in un luogo direttamente

esposto ai raggi del sole. In

caso di collocazione all’a-

perto, provvedere a riparare

la macchina con un ombrello-

ne o altro (6).

Non lasciare la macchina a

una temperatura ambiente

oltre i valori consentiti.

ALLACCIAMENTO ELETTRICO

La macchina deve essere installata

e collegata all’alimentazione elet-

trica da personale qualificato e in

conformità a quanto previsto dalle

normative vigenti in materia di sicu-

rezza del lavoro.

Il personale autorizzato dovrebbe

consultare il codice vigente della

zona di competenza per quanto ri-

guarda gli standard del settore sulle

procedure di blocco/protezione del-

la linea di alimentazione.

Prima di lavorare su attrezzature

elettriche, il personale autorizzato

deve rimuovere eventuali oggetti me-

tallici, quali gioielli, anelli e orologi.

1) Effettuare tutte le operazioni

di allacciamento elettrico con

l’alimentazione disinserita. La

mancata osservanza di queste

istruzioni può provocare lesioni

o morte da scossa elettrica o in

seguito al movimento di parti pe-

ricolose, oppure danneggiare la

macchina e compremetterne le

prestazioni.

2) Per consentire l’allacciamento

della macchina alla rete di ali-

mentazione è necessario instal-

lare una spina di allacciamento

di tipo industriale (7) opportuna-

mente dimensionata alla corrente

nominale della macchina.

ISTRUZIONI PER L’INSTALLATORE

INSTRUCTIONS FOR INSTALLATION

INSTRUCTIONS POUR L’INSTALLATEUR

ANWEISUNGEN FÜR DEN INSTALLATEUR

ИНСТРУКЦИЯ ПО УСТАНОВКЕ

OFF

F D RU

BC EASY 1 PM - MC EASY 1 PM - MV EASY 1 PM

HC EASY 1 PM - HV EASY 1 PM

WARNING

This machine shall be

properly earthed. Failure to

comply with the foregoing

may result in injury from

electrical shock.

NOTE

To be used only indoors:

this unit is designed to

work indoors at ambient

temperature between 10°C

and 30°C (50°F-86°F).

The machine still operates

properly in environments

with high temperature up to

40°C (104°F), albeit with

reduced performance.

Do not place the machine

on a site directly exposed

to the sun. If outdoors,

protect it with a sunshade

or something else (6).

Never leave the machine

in a room at a temperature

above the allowed values.

ELECTRICAL CONNECTION

All installation and wiring

operations should be carried out by

trained personnel in accordance

with current regulations on safety

in the workplace.

Authorized personnel should

consult the regulations applicable

in the concerned area with regard

to industry standards on how to

lock / protect the power line.

Before working on the electrical

equipment, authorized personnel

shall remove any metal objects

such as jewellery, watches and

rings.

1) All electrical connections should

be carried out with the power

supply off.

Failure to follow these instructions

can result in injury or death from

electrical shock or due to the

movement of dangerous parts,

or damage the machine and

affect its performance.

2) To connect the machine to the

electricity mains you need to

fit an industrial plug (7)of the

right value to suit the nominal

rating of the machine.

ATTENTION

Cette machine doit être mise à

la terre de manière adéquate.

Le non respect de ce qui est in-

diqué ci-dessus pourrait causer

des lésions personnelles dues à

des décharges électriques.

NOTE

Utiliser exclusivement dans

un endroit couvert: cette

unité a été conçue pour fonc-

tionner dans un lieu fermé,

à une température ambiante

comprise entre 10°C et 30°C

(50°F-86°F). De toute façon

la machine fonctionne cor-

rectement dans des milieux

où la température s’élève

jusqu’à 40°C (104°F), même

si les prestations seront alors

réduites. Ne pas positionner

la machine dans un lieu

directement exposé aux rayons

du soleil. En cas d’installation

à l’extérieur, protéger la

machine avec un parasol ou

par un autre moyen (6).

Ne pas laisser la machine

à une température ambiante

au-delà des valeurs admises.

BRANCHEMENT ÉLECTRIQUE

La machine doit être installée et bran-

chée à l’alimentation électrique par

un personnel qualifié et conformé-

ment aux normes en vigueur en ma-

tière de sécurité sur le lieu de travail.

Le personnel autorisé doit consulter

le code en vigueur dans leur zone de

compétence, en ce qui concerne les

normes du secteur sur les procédures

de verrouillage / protection de la

ligne d’alimentation électrique.

Avant de travailler sur des outil-

lages électriques, le personnel

autorisé doit enlever tous les éven-

tuels objets métalliques, comme

bijoux, bagues, montres.

1) Effectuer tous les branchements

électriques avec l’alimentation

coupée. Le non respect de ces

instructions peut provoquer des

lésions ou la mort par électrocu-

tion ou à cause du mouvement

de pièces dangereuses, ou bien

provoquer des dommages à la

machine et en compromettre les

prestations.

2) Pour pouvoir brancher la ma-

chine sur secteur, il est nécessaire

d’installer une fiche de connexion

de type industriel (7), opportuné-

ment dimesionnée au courant

nominal de la machine.

ACHTUNG

Diese Maschine muss ange-

messen geerdet werden. Die

Nichtbeachtung der obigen

Ausführungen könnte zu

Verletzungen durch Strom-

schlag führen.

HINWEIS

Nur an gedeckten Orten zum

Einsatz bringen: Diese Ma-

schine wurde für den Betrieb

in Innenräumen, bei Umge-

bungstemperaturen zwischen

10°C und 30°C (50°F-86°F)

konstruiert. Die Maschine

funktioniert jedenfalls auch

in Räumen mit hohen Tem-

peraturen bis 40°C (104°F),

jedoch mit reduzierter Lei-

stung. Die Maschine nicht an

einem Ort mit direkter Son-

nenbestrahlung aufstellen.

Beim Aufstellen im Freien die

Maschine mit einem Sonnen-

schirm oder ähnlichem schüt-

zen (6).

Die Maschine nie einer

Temperatur über den zuläs-

sigen Umgebungstemperatu-

ren aussetzen.

STROMANSCHLUSS

Die Installation und der Anschluss

der Maschine an das Stromnetz

ist durch qualifiziertes Personal

und in Einhaltung der geltenden

Arbeitssicherheitsvorschriften

auszuführen.

Das berechtigte Personal sollte

die im Zuständigkeitsgebiet

geltenden Vorschriften bezüglich

der handwerklichen Normen für

die Sperrung/den Schutz der

Versorgungsleitung zu Rate ziehen.

Vor Arbeiten an elektrischen Geräten

hat das berechtigte Personal

eventuelle Metallgegenstände wie

Schmuck, Ringe und Uhren zu

entfernen.

1) Das ganze Verfahren zum Strom-

anschluss ist bei ausgeschalteter

Stromversorgung auszuführen. Die

Nichtbeachtung dieser Anweisun-

gen kann zu Verletzungen oder

zum Tod durch Stromschlag oder

infolge der Bewegung gefährlicher

Teile oder zur Beschädigung der

Maschine führen und deren Lei-

stung beeinträchtigen.

2) Um die Maschine an das Stromnetz

anschließen zu können, ist die

Installation eines für den Nennstrom

der Maschine bemessenen

Industriesteckers erforderlich (7).

ВНИМАНИЕ

Машина должна быть правиль-

но заземлена. Невыполнение

вышеуказанного может привести

к травме от поражения электри-

ческим током.

ПРИМЕЧАНИЕ

Использовать только в закры-

том помещении: данное изде-

лие разработано для эксплуа-

тации в закрытом помещении

при температуре окружаю-

щей среды от 10°C до 30°C

(50°F-86°F). Машина может

работать корректно в окружа-

ющей среде с высокой темпе-

ратурой до 40°C (104°F), хоть

и с меньшей производительно-

стью.Не размещайте машину

в области, которая находится

под воздействием прямых сол-

нечных лучей. Если машина

расположена на открытом

воздухе, защитите ее с помо-

щью зонта или каким-либо

другим приспособлением (6).

Никогда не оставляйте машину

в помещении при температуре

выше допустимых значений.

ПОДКЛЮЧЕНИЕ К ИСТОЧ

НИКАМ ПИТАНИЯ

Все операции по установке и прокладке

кабелей должны быть выполнены

обученным персоналом в соответствии с

действующими требованиями по технике

безопасности на рабочем месте.

Уполномоченный персонал должен

следовать инструкциям, которые

применяются в соответствующей

области по отношению к отраслевым

стандартам о том, как зафиксировать/

защитить линию электропередачи.

Прежде, чем проводить работы

на электрооборудовании,

уполномоченный персонал должен снять

любые металлические предметы, такие

как драгоценности, часы и кольца.

1) Все электрические соединения должны

быть выполнены при отключенном пи-

тании.

Несоблюдение данных инструкций мо-

жет привести к травмам или смерти от

поражения электрическим током или

из-за перемещения опасных компо-

нентов, повредить машину и повлиять

на ее производительность.

2) Чтобы подключить машину к электри-

ческой сети, Вы должны подобрать

промышленный штепсель (7) необ-

ходимого размера, который будет

удовлетворять номинальной мощности

машины.

3) Verificare che la presa di corren-

te a cui sarà collegata la macchi-

na sia protetta da un interruttore

magnetotermico differenziale di

sezionamento dimensionato all’as-

sorbimento della potenza elettrica

della stessa, come indicato sulla

targhetta di identificazione della

macchina. L’interruttore deve inol-

tre garantire l’apertura totale dei

contatti di tutti i poli per la catego-

ria di sovratensione III.

Il filo di terra di colore giallo e ver-

de deve essere collegato ad una

buona presa di terra. Collegare il

filo blu al neutro. È assolutamente

vietato l’uso di adattatori, prese

multiple o prolunghe (per i modelli

ad alimentazione monofase non è

necessario rispettare la posizione

del filo di neutro e di fase).

4) Per garantire il buon funzionamen-

to e la durata di vita della macchi-

na, assicurarsi che la linea di ali-

mentazione sia ben dimensionata.

5) Il collaudo elettrico è da effettuare

durante la fase di mantecazio-

ne del gelato, ovvero durante il

funzionamento contemporaneo

di compressore e motore, verifi-

cando che la tensione ai morsetti

della presa di allacciamento della

macchina alla rete di alimentazio-

ne elettrica non subisca variazioni

inferiori o superiori al 10% della

tensione nominale della macchina

riportata sulla targa di identifica-

zione. In caso di tensione insuffi-

ciente, non utilizzare la macchina

onde evitare di danneggiare i suoi

componenti.

6) Per le macchine con alimentazione

trifase eseguire le seguenti opera-

zioni di collaudo elettrico (8):

• accendere la macchina tramite

l’interruttore posto sul pannello

frontale

• aprire il pannello mobile sul fian-

co sinistro della macchina (BC

EASY 1 PM), sul fianco destro

della macchina (MC EASY 1

PM, MV EASY 1 PM, HC EASY

1 PM), oppure sul retro della

macchina (HV EASY 1 PM).

• impostare la macchina su

LAVAGGIO

• guardando la macchina fron-

talmente, verificare che la ruota

dentata (A), giri in senso orario

(BC EASY 1 PM) o in senso an-

tiorario nei modelli MC EASY 1

PM, MV EASY 1 PM, HC EASY

1 PM, HV EASY 1 PM. In caso

contrario, smontare la spina del

cavo di alimentazione e inverti-

re due fasi di alimentazione (la

verifica del senso di rotazione

non è necessaria per i modelli

ad alimentazione monofase).

ISTRUZIONI PER L’INSTALLATORE

INSTRUCTIONS FOR INSTALLATION

INSTRUCTIONS POUR L’INSTALLATEUR

ANWEISUNGEN FÜR DEN INSTALLATEUR

ИНСТРУКЦИЯ ПО УСТАНОВКЕ

F D RU

BC EASY 1 PM - MC EASY 1 PM - MV EASY 1 PM

HC EASY 1 PM - HV EASY 1 PM

3) Check that the power supply, to

which the machine is connected,

is protected by a magneto-

thermal differential circuit breaker

designed to absorb the machine

electrical power, as indicated on

the nameplate of the machine.

The circuit breaker should also

have a contact separation

in all poles that provide full

disconnection under overvoltage

category III conditions.

The earth wire coloured in green

and yellow must be connected to

good earth grounding.

Connect the blue wire to neutral.

Never use adaptors, multiple

sockets or extension leads (for

models with single-phase power,

it is not necessary to respect the

position of the neutral and phase

wire).

4) To guarantee machine efficiency

and long life, make sure that the

power line is the right size.

5) The electrical tests are carried

out during the ice cream freezing

stage, i.e. when both the

compressor and the motor are

running. Check that the voltage at

the terminals of the mains plug do

not vary by +/- 10% the nominal

rating of the machine (see

technical data). Do not use the

machine if the available voltage

is too low to avoid damaging its

components.

6) For three-phase units, carry

out the following electrical test

operations (8):

• turn the machine on, using

the switch placed on the front

panel

• open movable panel on the left-

hand side of the machine (BC

EASY 1 PM), on the right-hand

side of the machine (MC EASY 1

PM, MV EASY 1 PM, HC EASY

1 PM), or on the back side of the

machine (HV EASY 1 PM).

• set the machine to WASH mode

• looking at the machine from

the front, check that the gear

wheel (A), turns clockwise (BC

EASY 1 PM) or anti-clockwise

for models MC EASY 1 PM,

MV EASY 1 PM, HC EASY

1 PM, HV EASY 1 PM. If this

is not the case, disassemble

the power cable plug and

invert two supply phases (it

is not necessary to check the

direction of rotation for the

models with single-phase

power supply).

7) If the supply cord is damaged,

it must be replaced by the

manufacturer, a Gel Matic

technician or similarly qualified

technicians in order to avoid any

hazard.

3) Vérifier que la prise de courant à

laquelle la machine sera reliée est

protégée par un disjoncteur différen-

tiel sectionneur dont les dimensions

sont adaptées à l’absorption de la

puissance électrique de la machine,

telle qu’indiquée sur la plaquette

d’identification de la machine. Le

disjoncteur doit en outre garantir

l’ouverture totale des contacts de

tous les pôles pour la catégorie de

surtension III.

Le fil de mise à la terre jaune et vert

doit être relié à une bonne prise de

terre. Raccorder le fil bleu à la phase

neutre. Il est absolument interdit d’uti-

liser des adaptateurs, des prises mul-

tiples et des rallonges (pour les mo-

dèles avec alimentation monophasée

ce n'est pas nécessaire de respecter

la position du fil neutre et de phase).

4) Afin de pouvoir garantir le bon fonc-

tionnement et la durée de vie de

la machine, s’assurer que la ligne

d’alimentation est bien dimension-

née.

5) L’essai électrique doit être effectué pen-

dant la phase de foisonnement de

la glace, c’est-à-dire quand le com-

presseur et le moteur sont en marche

simultanément, tout en vérifiant que

la tension aux bornes de la prise de

connexion de la machine au secteur

ne subisse pas de variations infé-

rieures ou supérieures à 10% de la

tension nominale de la machine, indi-

quée parmi les autres données tech-

niques. En cas de tension insuffisante,

ne pas utiliser la machine, pour éviter

d’en endommager les composants.

6) Pour les machines avec alimen-

tation triphasée, exécuter les

opérations d’essai électrique

suivantes (8):

• mettre la machine en marche, en

utilisant l’interrupteur placé sur le

panneau frontal

• ouvrir le panneau mobile sur le

côté gauche de la machine (BC

EASY 1 PM), sur le côté droit de

la machine (MC EASY 1 PM, MV

EASY 1 PM, HC EASY 1 PM), ou

sur le côte arrière de la machine

(HV EASY 1 PM).

• programmer la machine sur NET-

TOYAGE

• en regardant frontalement la

machine, vérifier que la roue

à encoches (A) tourne dans le

sens des aiguilles d’une montre

(BC EASY 1 PM) ou dans le

sens contraire aux aiguilles d’une

montre pour les modèles MC

EASY 1 PM, MV EASY 1 PM,

HC EASY 1 PM, HV EASY 1 PM.

Dans le cas contraire, démonter

la fiche du câble d’alimentation

et invertir deux phases d’alimen-

tation (la vérification du sens de

rotation n’est pas nécessaire pour

les modèles à alimentation mono-

phasée).

3) Sicherstellen, dass die Stromsteck-

dose, an welche die Maschine an-

geschlossen wird, durch einen für

die Leistungsaufnahme derselben

bemessenen Fehlerstromschutz- und

Trennschalter geschützt wird, wie auf

dem Typenschild der Ma- schine an-

gegeben ist. Der Schalter muss außer-

dem garantieren, dass sich alle Pole

für die Kategorie der Überspannung

öffnen. Der gelb-grüne Erdungsleiter

ist an eine gute Erdung anzuschlie-

ßen. Der blaue Leiter wird an den

Nullleiter angeschlossen. Die Ver-

wendung von Adaptern, Mehrfach-

Steckdosen oder Verlängerungen ist

absolut untersagt (bei Modellen mit

Einphasenversorgung ist es nicht er-

forderlich, die Position der Nullleiter

und der Phase zu beachten).

4) Zur Sicherstellung einer perfekten

Funktionstüchtigkeit und einer lan-

gen Lebensdauer der Maschine hat

man sich zu versichern, dass die

Versorgungsleitung entsprechend

bemessen ist.

5) Die elektrische Prüfung ist während

der Eisproduktionsphase, das

heißt während der gleichzeitigen

Funktion von Kompressor und

Motor vorzunehmen, wobei man

über prüft, ob die Spannung an

den Klemmen der Steckdose zum

Anschluss der Maschine an das

Stromnetz keine Veränderungen

erfährt, die 10% unter oder über

der in den technischen Daten

aufgeführten Nennspannung

der Maschine liegen. Wenn die

Spannung unzureichend ist, die

Maschine nicht in Gebrauch

nehmen, um eine Beschädigung

ihrer Bestandteile zu vermeiden.

6) Bei Maschinen mit Drehstromversor-

gung ist die elektrische Prüfung in

folgenden Schritten auszuführen (8):

• Die Maschine über den Schalter

auf der Vorderplatte einschalten

• Die abnehmbare Abdeckung

auf der linken Seite der Ma-

schine (BC EASY 1 PM), auf

der rechten Seite der Maschine

(MC EASY 1 PM, MV EASY 1

PM, HC EASY 1 PM), oder auf

der Rückseite der Maschine (HV

EASY 1 PM) öffnen.

• Die Maschine auf die Funktion

WASCHEN stellen

• Die Maschine von der Vorder-

seite ansehend sicherstellen,

dass sich das Zahnrad (A) im

Uhrzeigersinn (BC EASY 1 PM)

oder gegen den Uhrzeigersinn in

Modellen MC EASY 1 PM, MV

EASY 1 PM, HC EASY 1 PM, HV

EASY 1 PM dreht. Andernfalls

den Stecker des Netzkabels ab-

montieren und zwei Versorgungs-

phasen umkehren (bei Modellen

mit Einphasenversorgung ist die

Kontrolle der Drehrichtung nicht

erforderlich).

3) Проверьте, что источник питания, к ко-

торому подключена машина, защи-

щен магнитотепловым выключателем

(размыкателем цепи), созданным, для

поглощения электроэнергии машины,

как обозначено на табличке с па-

спортными данными машины.

У выключателя также должно быть раз-

деление контакта во всех полюсах,

которое обеспечивает полное разъе-

динение при III категории перегрузки

по напряжению.

Заземляющий провод, окрашенный в

зеленый и желтый цвета, должен быть

подключен к надежному заземлению.

Соедините синий провод с нейтральным.

Никогда не используйте переходники,

тройники или удлинители (для моделей

с однофазным питанием нет необхо-

димости соблюдать позиции нейтраль-

ного провода и провода фазы).

4) Чтобы гарантировать максимальную

эффективность и длительный срок

службы машины, удостоверьтесь, что

линия электропередачи имеет пра-

вильные параметры.

5) Электрические тесты были выполнены

во время стадии заморозки моро-

женого, т.е. когда запущены и ком-

прессор и двигатель. Проверьте, что

напряжение на терминалах сетевого

штепселя не варьируется +/-10% от

номинальной мощности машины (см.

технические данные). Не эксплуати-

руйте машину при слишком низком

напряжении, чтобы не повредить ее

компоненты.

6) Проведите следующие электрические

испытания для трехфазных устройств

(8):

• включите машину, используя выключа-

тель, помещенный на заднюю панель

• откройте съемную панель с левой сто-

роны от машины (BC EASY 1 PM), с

правой стороны от машины (MC EASY

1 PM, MV EASY 1 PM, HC EASY 1

PM), или с тыльной стороны машины

(HV EASY 1 PM).

• установите машину в режим WASH

• глядя на машину спереди, проверьте,

чтобы шестеренка (A), поворачива-

лась по часовой стрелке (BC EASY 1

PM) или против часовой стрелки для

моделей MC EASY 1 PM, MV EASY 1

PM, HC EASY 1 PM, HV EASY 1 PM.

Если при проверке обнаружилось, что

это не так, разберите штепсель кабеля

снабжения и поменяйте две фазы (нет

необходимо проверять направление

вращения для моделей с однофазным

питанием).

7) Если шнур питания поврежден, он дол-

жен быть заменен производителем,

техником Gel Matic или аналогич-

ными специалистами, чтобы избе-

жать любой опасности.

7) Se il cavo di alimentazione è dan-

neggiato, al fine di evitare qualsiasi

pericolo, deve essere sostituito dal

produttore, da un tecnico Gel Matic

o da un tecnico qualificato.

NOTA

Le seguenti operazioni devo-

no essere eseguite da un tec-

nico qualificato.

ATTENZIONE

E’ vietato togliere i pannelli

laterali senza disinserire l’ali-

mentazione elettrica.

Allacciamento permanente

L’allacciamento permanente può es-

sere utilizzato se richiesto dalle nor-

mative locali. Di seguito le istruzioni

per la conversione in allacciamento

permanente:

1. Assicurarsi che la macchina sia

scollegata elettricamente.

2. Rimuovere il pannello appropria-

to e individuare la connessione

elettrica in cui è collegato il cavo

di alimentazione.

3. Rimuovere le linguette di collega-

mento e il gancio del pressaca-

vo. Rimuovere il cavo installato in

fabbrica.

4. Far passare il cablaggio perma-

nente in entrata attraverso il foro

e un condotto per evitare qualsia-

si piegatura.

5. Installare i morsetti del cablaggio

di campo e collegare loro i cavi

di alimentazione. Collegare due

cavi di alimentazione. Fissare il

filo di terra alla linguetta di mes-

sa a terra all’interno.

6. Assicurarsi che l’unità sia corret-

tamente messa a terra prima di

applicare corrente.

ATTENERSI ALLE NORMA-

TIVE ELETTRICHE LOCALI!

ALLACCIAMENTO IDRICO

Per le macchine provviste di raffred-

damento ad acqua, provvedere all’al-

lacciamento a una torre di raffredda-

mento o alla rete idrica secondo la

seguente procedura:

1) Collegare al raccordo A(ingresso)

il tubo proveniente dalla rete idri-

ca (9). La presa dell’acqua deve

avere una pressione compresa tra

0,1 MPa e 0,8 MPa (1-8 bar) e

una portata adeguata a smaltire il

calore di condensazione. La tem-

peratura di entrata dell’acqua non

dovrebbe superare i 20°C (68°F).

2) Collegare al raccordo B(uscita) il

tubo di scarico (10). La tempera-

tura di uscita dell’acqua è di circa

40°C (104°F).

ISTRUZIONI PER L’INSTALLATORE

INSTRUCTIONS FOR INSTALLATION

INSTRUCTIONS POUR L’INSTALLATEUR

ANWEISUNGEN FÜR DEN INSTALLATEUR

ИНСТРУКЦИЯ ПО УСТАНОВКЕ

OUT

ACCIAIO AISI 316

OTTONE

MAT. PLASTICO

STEEL AISI 316

BRASS

PLASTIC MAT.

ACIER AISI 316

LAITON

MAT. PLASTIQUE

STAHL AISI 316

MESSING

KUNSTSTOFF

СТАЛЬМАРКИ AISI 316

ЛАТУНЬ

ПЛАСТИК

OPTION 1 OPTION 2

9 10

F D RU

BC EASY 1 PM - MC EASY 1 PM - MV EASY 1 PM

HC EASY 1 PM - HV EASY 1 PM

NOTE

The following steps must be

performed by a qualified

technician.

WARNING

Do not remove side panels

without unplugging the

power supply.

Permanent wiring

Permanent wiring may be employed

if required by local codes. Instructions

for conversion to permanent wiring

are as follows:

1. Be sure the machine is

electrically disconnected.

2. Remove the appropriate

panel and locate the electrical

connection where the supply

cord is connected.

3. Remove the connection tabs and

the strain relief hook. Remove

the factory- installed cord.

4. Route incoming permanent

wiring through the hole and a

conduit in order to avoid any

folding.

5. Install the field-wiring terminals

and connect to them the power

supply leads. Connect two

power supply leads. Attach

ground (earth) wire to the

grounding lug inside.

6. Be sure the unit is properly

grounded before applying

power.

FOLLOW YOUR LOCAL

ELECTRICAL CODES!

WATER CONNECTION

For machines equipped with water

cooling, provide the connection to a

cooling tower or to the water network

according to the following procedure:

1) Connect the mains pipe to fitting

A (inlet) (9). The water supply

must have a pressure between 0.1

MPa and 0.8 MPa (1-8 bar) and

a flow rate adequate to dissipate

the heat of condensation. The

inlet water temperature should

not exceed 20°C (68 °F).

2) Connect the drain pipe to fitting

B(outlet) (10). The outlet water

temperature is approx. 40°C

(104°F).

Si le câble d’alimentation est endom-

magé, il doit être remplacé par le pro-

ducteur lui-même, par un technicien Gel

Matic ou par un technicien qualifié, afin

d’éviter tous risques éventuels.

NOTE

Les opérations suivantes doivent

être exécutées par un techni-

cien qualifié.

ATTENTION

Il est interdit d’enlever les pan-

neaux latéraux sans avoir au-

paravant débranché l’alimenta-

tion électrique.

Filerie fixe

Il est possible d’utiliser une filerie fixe,

si les codes locaux l’imposent. Voir

les instructions de conversion à la file-

rie fixe ci-dessous:

1. S’assurer que l’unité de réfrigé-

ration est débranchée de l’ali-

mentation électrique.

2. Retirer le panneau approprié et

trouver le branchement du cor-

don d’alimentation.

3. Dévisser le dispositif anti-trac-

tion, débrancher et retirer le

cordon.

4. Acheminer la filerie fixe d’arri-

vée en passant par l’orifice te

par une canalisation pour eviter

toute pli.

5. Installer les bornes de connec-

tion et les brancher aux conduc-

teurs d’alimentation. Connecter

deux fils d’alimentation. Relier

le fil de terre à la cosse de terre.

6. S’assurer que l’unité est bien re-

liée à la terre, avant de la mettre

sous tension.

RESPECTER LES CODES

ÉLECTRIQUES LOCAUX!

RACCORDEMENT AU RÉSEAU

D’EAU

Pour les machines avec refroidissement

à l’eau, avoir soin de les raccorder à une

tour de refroidissement ou bien au réseau

hydrique, en agissant de la façon suivante:

Connecter au raccord A (entrée) le

tuyau provenant du réseau d’eau (9).

La prise d’eau doit avoir une pression

comprise entre 0,1 MPa et 0,8 MPa

(1-8 bar) et un débit adéquat pour éli-

miner la chaleur de condensation. La

température d’arrivée de l’eau ne doit

pas dépasser 20°C (68°F).

2) Connecter au raccord B(sortie) le

tuyau d’évacuation (10). La tempé-

rature de sortie de l’eau est d’envi-

ron 40°C (104°F).

Ist das Versorgungskabel beschädigt,

muss es zur Vermeidung von Gefah-

ren vom Hersteller, von einem Gel

Matic-Techniker oder von einem qua-

lifizierten Techniker ersetzt werden.

HINWEIS

Die folgenden Arbeiten sind

durch einen Fachtechniker aus-

zuführen.

ACHTUNG

Ohne vorheriges Ausschalten

der Stromversorgung ist es ver-

boten, die seitlichen Abdeckun-

gen abzunehmen.

Permanenter Anschluss

Der permanente Anschluss kann ge-

braucht werden, wenn das örtlich gel-

tende Normen erfordern. Folgen die

Anweisungen für die Umwandlung in

den permanenten Anschluss:

1. Sicherstellen, dass die Maschine

elektrisch nicht angeschlossen ist.

2. Die richtige Abdeckung abneh-

men und die elektrische Verbin-

dung finden, wo das Netzkabel

angeschlossen ist.

3. Verbindungslaschen und den

Haken der Kabelkupplung ent-

fernen. Das werkseitig installierte

Kabel entfernen.

4. Die permanente Kabelleitung

durch das Loch und den Leitungs-

kanal durchführen lassen, um

das Biegen zu vermeiden.

5. Feldverdrahtungsanschlüsse installieren

und an sie Netzkabel anschließen.

Zwei Netzkabel anschließen. Das

Erdnungskabel an die Erdnungslasche

innen befestigen.

6. 6. Vor der Bestromung sicherstel-

len, dass die Einheit angemessen

geerdet ist.

BITTE DIE ÖRTLICHEN ELEK-

TRISCHEN VORSCHRIFTE

BEACHTEN!

WASSERANSCHLUSS

Bei Maschinen mit Wasserkühlung ist die-

se wie folgt an einen Kühlturm oder an

das Wasserleitungsnetz anzuschließen:

1) Das vom Wasserleitungsnetz kom-

mende Rohr an den Anschluss A(Ein-

gang) anschließen (9). Der Wasser-

anschluss muss einen Druck zwischen

0,1 MPa und 0,8 MPa (1-8 Bar) und

eine angemessene Wassermenge

zum Abbau der Kondensationswär-

me gewährleisten. Die Wassertem-

peratur im Eingang darf nicht über

20°C (68°F) liegen.

2) Das Abflussrohr an den Anschluss

B(Ausgang) anschließen (10). Die

Wassertemperatur im Ausgang be-

trägt zirka 40°C (104°F).

ПРИМЕЧАНИЕ

Следующие шаги должны быть

выполнены квалифицированным

техническим специалистом.

ВНИМАНИЕ

Не снимайте боковые панели, не

отключив питание.

Постоянная проводка

Постоянная проводка может

использоваться по требованию

местных норм и правил. Инструкции

для перехода на постоянную проводку

следующие:

1. Убедитесь, что машина отключена

от питания.

2. Удалите соответствующую панель

и определите местонахождение

электрического соединения, куда

подключен шнур питания.

3. Удалите плоские штекеры

и коллекторную ловушку

разгрузки напряжения. Удалите

установленный производителем

шнур.

4. Проложите постоянную проводку

через отверстие и кабель-канал,

чтобы избежать любых изгибов.

5. Установите терминалы временной

проводки и подключите к ним

источник питания. Соедините

провода двух источников питания.

Подключите заземляющий

(“землю”) провод к наконечнику

заземляющего проводника

внутри.

6. Убедитесь, что машина правильно

заземлена прежде, чем подать

питание.

СОБЛЮДАЙТЕ МЕСТ

НЫЕ ЭЛЕКТРОТЕХНИ

ЧЕСКИЕ НОРМЫ!

ПОДКЛЮЧЕНИЕ ВОДОСНАБЖЕ

НИЯ

Для машин, оборудованных водяным

охлаждением, необходимо обеспечить

подключение к холодильной башне или

водопроводу согласно следующей про-

цедуре:

1) Соедините трубу сети с разъемом “А”

(входное отверстие) (9). У водоснабже-

ния должно быть давление между 0,1

МПа и 0,8 МПа (бар 1-8) и соответ-

ствующая скорость потока жидкости,

достаточная, чтобы рассеять теплоту кон-

денсации. Температура воды на входе не

должна превышать 20°C (68 °F).

2) Соедините трубу водоотвода с разъе-

мом “B” (выход) (10). Температура воды

на выходе приблизительно 40°C (104°F).

Мы рекомендуем установить легко про-

Si consiglia l’installazione di uno scari-

co dell’acqua ispezionabile in modo da

controllare la quantità e la temperatura

dell’acqua di scarico.

È necessario collocare il filtro depurato-

re fornito in dotazione all’entrata dell’ac-

qua (11), allo scopo di evitare che

impurità, incrostazioni o altro possano

compromettere la tenuta della valvola

pressostatica di regolazione o danneg-

giare il condensatore. Tale filtro va pulito

e sostituito periodicamente.

Se l’acqua è particolarmente “dura”

(con molto calcare), prevedere l’installa-

zione di un impianto addolcitore, onde

evitare l’intasamento da calcare del con-

densatore.

Si raccomanda l’impiego di tubi in gom-

ma telata per pressioni di almeno 1000

Kpa (10 bar), con diametro interno di

10 mm. I tubi devono essere nuovi; non

possono essere montati tubi usati.

ATTENZIONE

Si richiede l’installazione di un

dispositivo antiriflusso sul colle-

gamento dell’acqua in entrata.

Si prega di consultare le norma-

tive locali, al fine di determinare

la connessione appropriata.

NOTA

Procedere con il lavaggio

(pag. 68) e la sanitizzazione

(pag. 54).

REFRIGERANTE

Nel rispetto dell’ambiente, Gel Matic

è orgogliosa di usare esclusivamen-

te refrigeranti HFC a basso impatto

ambientale. Il refrigerante HFC usato

in questa macchina è generalmente

considerato non tossico e non infiam-

mabile.

Nonostante ciò, tutti i gas sotto pres-

sione rappresentano dei pericoli po-

tenziali e devono essere maneggiati

con cura.

Se il liquido refrigerante entra in con-

tatto con la cute si possono causare

gravi danni ai tessuti.

Proteggere gli occhi e la pelle.

Se ci si ustiona, lavare immediata-

mente con acqua fredda.

Se le ustioni sono gravi, applicare

impacchi di ghiaccio e contattare im-

mediatamente un medico.

DATI TECNICI

Tutti i dati tecnici relativi alla macchi-

na sono riportati sull’apposita targa

di identificazione adesiva che trovate

sulla stessa (12).

I dati dell’esempio riportato sulla figu-

ra sono da considerarsi solo a scopo

illustrativo.

ISTRUZIONI PER L’INSTALLATORE

INSTRUCTIONS FOR INSTALLATION

INSTRUCTIONS POUR L’INSTALLATEUR

ANWEISUNGEN FÜR DEN INSTALLATEUR

ИНСТРУКЦИЯ ПО УСТАНОВКЕ

HIGH/HAUTE/MAX

MODEL

ICE CREAM MACHINE SERIAL NUMBER

MANUFACTURING DATE 02-2020

XXXXX

MC EASY 1 PM AIR COOLED

ELECTRIC POWER 1Ø 208-230 V~ 60Hz

POWER 2,1 kW 12 A IP X3

GAS

DESIGN PRESSURE - REFRIGERANT CIRCUITS

LOW/BASSE/MIN 210 psi/ 1,45 MPa

333 psi/ 2,30 MPa

Q.TY

R452A 0,9 kg/ 31,74 oz CO2 EQ XXX 2141

GWP

THIS UNIT CONTAINS FLUORINATED GREENHOUSE GASES IN A HERMETICALLY SEALED

REFRIGERATION SYSTEM AS COVERED IN THE KYOTO PROTOCOL.

FOAM BLOWN WITH FLUORINATED GREENHOUSE GASES: HFC365mfc/227ea + HFC 245fa

GEL-MATIC ITALIA SRL

ph. +39.035.525138

[email protected] - www.gelmatic.com

MADE

IN ITAL

F D RU

BC EASY 1 PM - MC EASY 1 PM - MV EASY 1 PM

HC EASY 1 PM - HV EASY 1 PM

We recommend installing an easily

inspectable drain tap to check the

quantity and temperature of the waste

water.

It is necessary to fit the purification

filter supplied to the water inlet (11),

in order to prevent impurities, scaling

or other materials from compromizing

the tightness of the pressure valve or

damaging the condensing unit. This

filter should be cleaned and replaced

at regular intervals.

If the water is especially “hard” (i.e.

high calcareous content), fit a water

softener to prevent scaling of the

condenser.

We recommend using braided

rubber hoses suitable for pressures

of at least 1000 KPa (10 bar),

with an inside diameter of 10 mm.

We recommend using new pipes; do

not fit used ones.

WARNING

The installation of a non-return

valve on the connection of

incoming water is required.

Please refer to local

regulations, in order to define

the appropriate connection.

NOTE

Proceed with cleaning (pag.

69) and sanitization (pag. 55).

REFRIGERANT

As for protection of the environment,

Gel Matic is proud to use only

environmentally friendly HFC

refrigerants.

The HFC refrigerant used in this

machine is generally considered non

toxic and non flammable.

Nevertheless, all gases under

pressure are potential hazards and

must be handled with care.

If the refrigerant comes into contact

with the skin, can cause severe

damage.

Protect your eyes and skin. In case

of burns, rinse immediately with cold

water. If the burns are severe, apply

ice packs and contact a doctor

immediately.

TECHNICAL DATA

All the technical data for this machine

are indicated on the adhesive

nameplate on the machine (12).

The data of the example shown in

the figure are to be considered for

illustrative purposes only.

On conseille l’installation d’un dispositif

d’écoulement de l’eau qui puisse être ins-

pecté, pour pouvoir contrôler la quantité

et la température de l’eau d’évacuation. Il

est nécessaire d’installer le filtre de dépu-

ration fourni avec la machine à l’entrée

de l’eau (11), afin d’éviter que les impu-

retés, les incrustations ou d’autre matériel

puissent compromettre l’étanchéité de la

vanne pressostatique ou endommager le

condenseur. Ce filtre doit être nettoyé et

remplacé périodiquement.

Si l’eau est particulièrement «dure» (avec

beaucoup de calcaire), il faut prévoir

l’installation d’un adoucisseur d’eau, afin

d’éviter l’obstruction du condenseur à

cause du calcaire.

On recommande l’emploi de tuyaux

en caoutchouc toilé pour pressions

d’au moins 1000 Kpa (10 bars), avec

diamètre interne de 10 mm. Les tuyaux

doivent être neufs; ne pas utiliser de

tuyaux d’occasion.

ATTENTION

Il faut installer un dispositif anti-reflux

sur le raccordement de l’eau en

arrivée. Veuillez consulter les régle-

mentations locales pour déterminer

la connexion appropriée

NOTE

Poursuivre le nettoyage (pag.

69) et la désinfection (pag. 55).

RÉFRIGÉRANT

Gel Matic est fière de respecter

l’environnement en utilisant exclusi-

vement des réfrigérants HFC ayant

un faible impact sur l’environnement.

Le réfrigérant HFC utilisé dans cette

machine est considéré en général

comme non toxique et non inflam-

mable.Malgré cela, tous les gaz

sous pression représentent des dan-

gers potentiels, et doivent être mani-

pulés avec grand soin.

Si le liquide réfrigérant entre en

contact avec la peau, il peut causer

de graves dommages aux tissus.

Protéger les yeux et la peau. En cas

de brûlures, laver immédiatement à

l’eau froide.

Si les brûlures sont graves, appliquer

des compresses de glace et contacter

immédiatement un médecin.

DONNEES TECHNIQUES

Toutes les données techniques relatives

à la machine se trouvent sur la pla-

quette adhésive prévue à cet effet, que

vous trouverez sur la machine (12).

Les données de l’exemple indiqué

sur la figure doivent être considérées

à simple titre d’exemple.

Es wird empfohlen, einen Wasserabfluss mit

Inspektionsmöglichkeit zu installieren, um die

Menge und die Temperatur des Wassers im

Abfluss kontrollieren zu können. Es ist not-

wendig, den mitgelieferten Reinigungsfilter

im Wassereinlauf (11) anzubringen, um die

Möglichkeit auszuschließen, dass die Unrein-

heiten und Verkrustungen oder ähnliches die

Dichtigkeit des Druckregelventils beeinträch-

tigen oder den Kondensator beschädigen.

Dieser Filter ist regelmäßig zu reinigen und

auszuwechseln.

Bei besonders “hartem” (sehr kalkhalti-

gem) Wasser soll die Installation einer

Enthärteranlage vorgesehen werden,

um eine Verstopfung des Kondensators

durch Kalk zu vermeiden.

Es wird die Verwendung von Gummi-

schläuchen mit Gewebebeschichtung für

Drücke von mindestens 1000 kPa (10

Bar), mit Innendurchmesser von 10 mm.

Die Röhre sollen neu sein; man darf nicht

die gebrauchte Röhre benutzen.

ACHTUNG

Am Wasseranschluss im Eingang ist

die Installation einer Rückflusssperre er-

forderlich. Zur Ermittlung der richtigen

Art des Anschlusses beziehen Sie sich

bitte auf die örtlichen Normen.

HINWEIS

Zum Waschen (S. 69) und

zur Hygienisierung (S. 55)

übergehen.

KÜHLMITTEL

Im Zeichen des Umweltschutzes ist

Gel Matic stolz darauf, ausschließ-

lich umweltschonende HFC-Kühlmittel

einzusetzen. Das in dieser Maschine

zum Einsatz kommende HFC-Kühlmittel

ist gilt im allgemeinen als ungiftig und

nicht brennbar.

Trotzdem stellen alle unter Druck stehen-

den Gase eine potentielle Gefahr dar

und sind deshalb sorgfältig zu hand-

haben. Eine Berührung der Kühlflüs-

sigkeit mit der Haut kann zu schweren

Gewebeschädigungen führen. Augen

und Haut sind zu schützen. Bei einer

Verbrennung sofort mit kaltem Wasser

waschen. Bei schweren Verbrennun-

gen Eisumschläge anbringen und so-

fort einen Arzt aufsuchen.

TECHNISCHE DATEN

Alle technischen Daten der Maschine

sind auf dem entsprechenden

Klebeetikett aufgeführt, das Sie sowohl

auf der Maschine finden (12).

Die in der Abbildung aufgeführten

Daten sind nur als Beispiel zu

betrachten.

веряемый дренажный вентиль, для про-

верки количества и температуры сточных

вод.

Это необходимо для установки фильтра

для очистки воды на входе (11 ), чтобы

предотвратить попадание примесей,

накипи или других веществ, которые сни-

жают герметичность клапана или могут

повредить конденсатор. Этот фильтр дол-

жен очищаться и заменяться на регуляр-

ной основе.

Если вода имеет высокую жесткость (т.е.

высокое содержание кальция), исполь-

зуйте умягчитель воды, чтобы предотвра-

тить образование накипи на конденса-

торе.

Мы рекомендуем использовать рези-

новые шланги с оплеткой с внутренним

диаметром 10 мм, которые способны

выдерживать давление по крайней мере

в 1000 кПа (10 бар).

Мы рекомендуем использовать только

новые трубы; не устанавливайте трубы,

бывшие в употреблении.

ВНИМАНИЕ

Требуется установка обратного

клапана на линии подачи воды.

Обратитесь к местным нормам и

правилам, чтобы определить соот-

ветствующее соединение.

Примечание

Приступите к очистке (стр. 69)

и санитарной обработке (стр.

55).

ХОЛОДИЛЬНЫЙ АГЕНТ

Что касается защиты окружающей сре-

ды, компания Gel Matic гордиться ис-

пользованием только безвредных для

окружающей среды хладагентов HFC.

Хладагент HFC, используемый в этой

машине согласно общему мнению

считается не токсичным и пожаробе-

зопасным.

Тем не менее, все газы в машине,

находящиеся под давлением, пред-

ставляют потенциальную опасность, и

при работе с ними следует соблюдать

осторожность.

Если хладагент вступит в контакт с

кожей, то может нанести серьезный

ущерб.

Защищайте глаза и кожу. В случае по-

лучения ожогов следует немедленно

прополоскать обожженое место хо-

лодной водой.

Если ожоги тяжелые, приложите паке-

ты со льдом и немедленно обратитесь

к врачу.

ТЕХНИЧЕСКИЕ

ХАРАКТЕРИСТИКИ

Все технические характеристики для

данной машины содержаться на таблич-

ке с заводскими характеристиками, ко-

торая размещена на машине (12).

Технические данные примера, показан-

ные на рисунке, должны рассматривать-

ся только только в иллюстративных целях.

ISTRUZIONI PER L’OPERATORE

INSTRUCTIONS FOR THE OPERATOR

INSTRUCTIONS POUR L’OPÉRATEUR

ANWEISUNGEN FÜR DEN BEDIENER

ИНСТРУКЦИЯ ДЛЯ ОПЕРАТОРА

VORWORT

Geschätzter Kunde, vorerst möchten wir

Sie zur Wahl eines Qualitätsproduktes

beglückwünschen, das Ihre Erwartungen

ganz bestimmt erfüllen wird. Wir

freuen uns über Ihre Wahl und

bitten Sie freundlich, die vorliegende

Betriebsanleitung durchzulesen, bevor

Sie die Softeis-Maschine in Betrieb

setzen.

Die Maschine wurde ausschließlich

für die Herstellung von Softeis und

Frozen Yogurt konstruiert.

Jede andere Anwendung ist als

unzweckmäßig, gefährlich und

unratsam zu betrachten.

Vor der Installation und dem

Gebrauch der Maschine lesen Sie

bitte die Hinweise dieser Anleitung

aufmerksam durch.

Der Hersteller lehnt jede Haftbarkeit

für eventuelle direkte oder indirekte

Personen- oder Sachschäden ab,

die auf einen Betrieb der Maschine

unter anderen als den vorgesehenen

Bedingungen zurückzuführen sind

und insbesondere:

• auf die Nichteinhaltung der

vorgesehenen Anwendungen

• auf den Gebrauch der Maschine

durch nicht qualifiziertes Personal

• auf eine durch nicht qualifiziertes

Personal ausgeführte Wartung,

Einstellung und Reparatur

• auf einen Versuch, die Maschine

abzuändern, was nicht nur

äußerst gefährlich ist, sondern

auch die Verwirkung jeder Art von

Garantie bewirkt

• auf die Entfernung oder

unrechtmäßige Veränderung der

Sicherheitsvorrichtungen

• auf die Verwendung von Nicht-

Original-Ersatzteilen, insbesonde-

re was sicherheitsrelevante Kom-

ponenten betrifft.

PREMESSA

Gentile cliente, ci congratuliamo

con lei per aver scelto un prodotto

di qualità, che risponderà sicura-

mente alle sue aspettative.

La ringraziamo per la preferenza

accordataci e la invitiamo cortese-

mente a prendere visione del pre-

sente manuale di istruzioni prima

di utilizzare la sua macchina per

gelato espresso.

La macchina è stata concepita

esclusivamente per la produzione

di gelato espresso e frozen yogurt.

Ogni altro uso è da considerarsi im-

proprio, pericoloso e sconsigliato.

Leggere attentamente le avverten-

ze contenute nel presente manuale

prima di installare e utilizzare la

macchina. Il costruttore non si assu-

me alcuna responsabilità per even-

tuali danni diretti o indiretti a per-

sone o cose derivanti dall’uso della

macchina in condizioni diverse da

quelle previste, in particolare:

• dalla mancata osservanza degli

usi previsti

• dall’utilizzo della macchina da

parte di operatori non qualificati

• da interventi di manutenzione, re-

golazione e riparazione eseguiti

da tecnici non qualificati

• dal tentativo di modifica della

macchina che, oltre a essere estre-

mamente pericoloso, comporta il

decadimento di qualsiasi forma di

garanzia

• dalla rimozione o manomissione

dei dispositivi di sicurezza

• dall’utilizzo di ricambi non origi-

nali, in particolare per quei com-

ponenti che svolgono funzioni di

sicurezza.

INTRODUCTION

Dear Customer, thank you for

choosing a quality product such

as ours that we’re sure will meet

your expectations. Please read this

instruction manual carefully before

using your soft ice cream machine.

The machine has been designed

exclusively for the production of

soft ice cream and frozen yogurt.

Any use of this machine other than

its intended use is to be considered

improper, dangerous and not

recommended.

Carefully read the warnings

contained in this manual before

installing and operating the unit.

The manufacturer cannot be held

liable for direct or consequential

damage to people or property due

to the use of the machine other than

its intended purpose, in particular:

• non observance of the intended

use

• use of the machine by untrained

operators

• maintenance, adjustment and

repair of the machine by untrained

personnel

• tampering with the machine, which

is not only dangerous, but will

invalidate the machine warranty

• the removal of or tampering with

safety devices

• the use of non original spare parts,

especially for those components

having safety functions.

INTRODUCTION

Cher Client, nous nous félicitons

d’avoir choisi un produit de qualité,

qui pourra sûrement répondre à vos

attentes. Nous vous remercions de la

confiance que vous avez bien voulu

nous accorder et nous vous invitons

à consulter attentivement ce manuel

d’instructions avant d’utiliser votre

machine à glace soft.

La machine a été exclusivement

conçue et réalisée pour la production

de glace à l’italienne et de frozen

yogurt. Tout autre utilisation est à

considérer impropre, dangereuse et

non conseillée.

Lire attentivement les recommanda-

tions contenues dans cette notice,

avant d’installer et d’utiliser la

machine.

Le constructeur décline toute

responsabilité en cas de dommages

directs ou indirects aux personnes

ou aux biens suite à l’utilisation de

la machine dans des conditions

différentes de celles qui sont prévues,

en particulier:

• au non-respect des utilisations pré-

vues

• à l’utilisation de la machine par

des opérateurs non qualifiés

• aux interventions pour l’entretien,

le réglage ou la réparation de

la machine, effectuées par des

techniciens non qualifiés

• à la tentative de modifier la

machine, qui non seulement est

extrêmement dangereuse, mais

comporte aussi la déchéance de

toute sorte de garantie

• à l’enlèvement ou à la manipula-

tion des dispositifs de sécurité

• à l’utilisation de pièces de re-

change non originales, en particu-

lier pour les éléments qui ont des

fonctions de sécurité.

ВВЕДЕНИЕ

Уважаемый клиент, спасибо за выбор

качественного продукта такой как наш,

который, мы уверены, оправдает Ваши

надежды. Пожалуйста, внимательно

прочитайте данную инструкцию по экс-

плуатации перед использованием Ва-

шей машины для приготовления мягкого

мороженого.

Машина разработана исключительно

для производства мягкого мороженого

и замороженного йогурта. Любое ис-

пользование этой машины кроме ис-

пользования по назначению считается

неправильным, представляет опасность

и не рекомендуется.

Внимательно прочитайте предупрежде-

ния, содержащиеся в данном руковод-

стве, прежде чем установить и пользо-

ваться аппаратом.

Производитель не несет ответствен-

ность за прямой или косвенный ущерб

людям или собственности при эксплуа-

тации машины отлично от ее предусмо-

тренного назначения, а именно:

• не соблюдение предполагаемого

использования

• использование машины оператора-

ми, которые не прошли обучение

• обслуживание, настройка и ремонт

машины персоналом, не прошедшим

обучение

• вмешательство в устройство маши-

ны, что не только опасно, но и приве-

дет к аннулированию официальной

гарантии на машину

• удаление или вмешательство в пре-

дохранительные устройства

• использование не оригинальных за-

пасных частей, особенно для замены

компонентов, имеющих предохрани-

тельные функции.
