SVERIGE • KUNDTJÄNST
SVENSKA
Energimätare
Art.nr 18-2027/36-2897, modell EMT707CTL
Läs igenom hela bruksanvisningen före an-
vändning och spara den sedan för framtida
bruk. Vi reserverar oss för ev. text- och bildfel
samt ändringar av tekniska data. Vid tekniska
problem eller andra frågor, kontakta vår kund-
tjänst (se adressuppgifter på baksidan).
Säkerhet
- Produkten är endast avsedd för
inomhusbruk.
- Anslutna apparaters märkspänning måste
överrensstämma med energimätarens
specikationer.
Produktbeskrivning
Energimätaren mäter den elektriska energi
som förbrukas av en elapparat. Energimätaren
kan räkna ut den totala kostnaden för elförbruk-
ningen genom att du anger din eltaxa i kWh.
Displayen visar spänning, effekt, strömförbruk-
ning, kWh, resestiv last (VA) mm för den an-
slutna apparaten. Ansluts till ett jordat uttag.

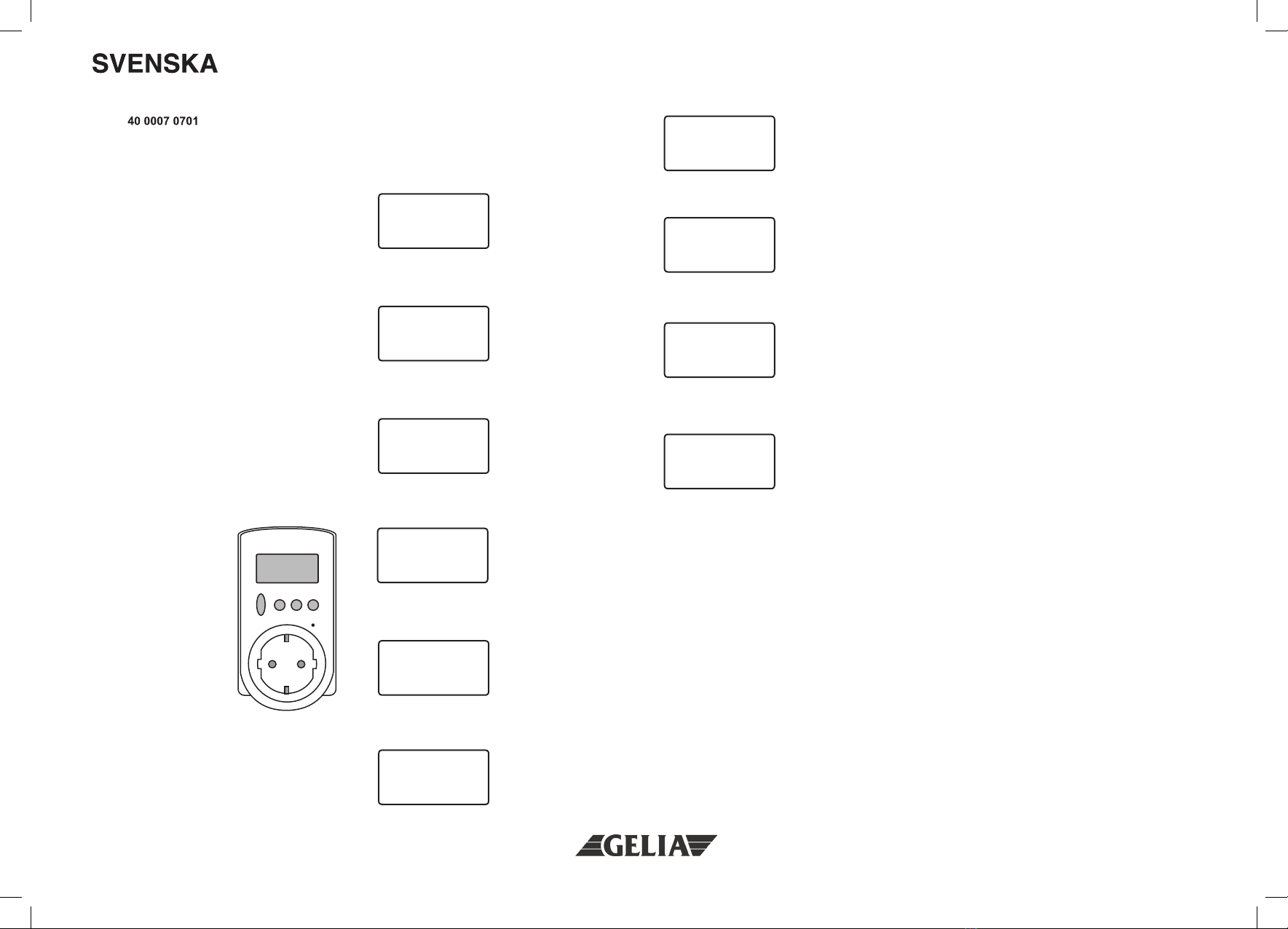

Beskrivning av knapparna
360
MENY SET → +
RST
←
W
MENU 
Tryck för att visa kostnad,
tariff, kWh, VA, Volt,
Ampere, Hz samt effekt-
faktor.
SET 
Används för att ställa in
tariff och kWh.
←
→
Används för att ändra
inställningar.
+ 
Används för att ändra
inställningar.
Beskrivning av funktionerna
- Tryck i följande ordning på knappen
”MENU” för att ändra visningen i
displayen:
1. COST
Visar aktuell
belastning.
COST
I.68
Visar den totala
kostnaden
(högst 9999.99).
2. TARIFF
TARIF
0.50
Visar inställd tariff.
3. kWh
kWh
I234.56
Visar den totala
förbrukningen i kWh.
4. W
W
3680
Visar den aktuella
förbrukningen i Watt.
OBS! minsta mätbara
effekt är ca: 5 Watt.
5. VA
3680
VA Visar den aktiva +
reaktiva effekten.
6. V
230.00
VVisar spänningen i
elnätet.
7. A
I6.00
A
8. Hz
Visar elnätets frekvens.
9. PF
50.00
Hz
0.99
PF
Visar effektfaktorn.
10. RESET
Vid återställning visas
under en kort stund
alla tecken i displayen.
8888.8.8
V Hz
A VA
W PF
kWh
COST TARIFF
Ställa in energimätaren
1. Anslut energimätaren till ett jordat väggut-
tag. Energimätaren startar upp och visar
under en kort stund alla tecken i displayen.
2. Efter ca 3 sekunder går energimätaren
över i kostnadsläget (bild 1) och displayen
visar senast uppmätta kostnad.
3. Tryck en gång på ”SET”. TARIFF visas och
den högra siffran blinkar.
4. Tryck på ” ←
→
” för att välja den siffra du vill
ställa in.
5. Tryck på ”+” för att ställa in värdet för den
siffra som blinkar. Tryck igen på ”←
→
” för
att välja och ställa in nästa siffra.
6. Tryck igen på ”SET” för att visa och ställa in
vilket värde mätningen av kWh skall börja
på. Förvalt värde är ”0”, men kan ändras
om man vill ställa in energimätaren på
samma värde som bentlig energimätare.
7. Ställ in kWh enligt instruktionen ovan.
8. När du ställt in energimätaren sätter du
in stickproppen för den apparat som ska
anslutas. Mätningen påbörjas genast.
Skötsel och underhåll
Tag alltid ur energimätaren från vägguttaget
före rengöring. Torka med en mjuk lätt fuktad
trasa.
Avfallshantering
När du ska göra dig av med produkten ska
detta ske enligt lokala föreskrifter. Är du osäker
på hur du ska gå tillväga, kontakta din kommun.
Specikationer
Märkspänning 230 V AC, 50 Hz
Märkeffekt 3680 W
Minsta mäteffekt: ca: 5 W
Mätområden 110 – 300 V
5 – 4800 VA (3600 W)
0,02 – 16 A
Arbetstemperatur - 20 °C ~ 40 °C
Noggrannhet
V ≤ ± 5,0 %
A ≤ ± 5,0 %
Hz ≤ ± 0,2 %
W ≤ ± 5,0 %
VA ≤ ± 5,0 %
kWh ≤ ± 1,0 %
RST 
Tryck och håll in för att återställa enheten till
leveransläge. Kostnad, tariff samt kWh åter-
ställs inte.

www.gelia.se
NORGE • KUNDESENTER   
NORSK
360
MENY SET → +
RST
←
W
COST
I.68
TARIF
0.50
kWh
I234.56
W
3680
3680
VA
230.00
V
I6.00
A
50.00
Hz
0.99
PF
8888.8.8
V Hz
A VA
W PF
kWh
COST TARIFF
Energimåler
Art.nr 18-2027/36-2897, modell EMT707CTL
Les nøye igjennom hele bruksanvisningen og
ta vare på den til senere bruk. Vi reserverer
oss for ev. tekst- og bildefeil, samt forandringer
av tekniske data. Ved tekniske problemer eller
andre spørsmål, ta kontakt med vårt kundesen-
ter (se opplysninger på baksiden).
Sikkerhet
- Produktet er kun beregnet for innendørs
bruk.
- Tilkoblede apparaters merkespenning
må stemme overens med energimålerens
spesikasjoner.
Produktbeskrivelse
Energimåleren måler den elektriske energien
som forbrukes av et elektrisk apparat. Ener-
gimåleren kan regne ut den totale kostnaden
for strømforbruket, ved at du angir prisen på
strømmen din per KWh.
Displayet viser spenning, effekt, strømforbruk,
kWh, resistiv last (VA) med mer for det tilkob-
lede apparatet. Kobles til et jordet uttak.

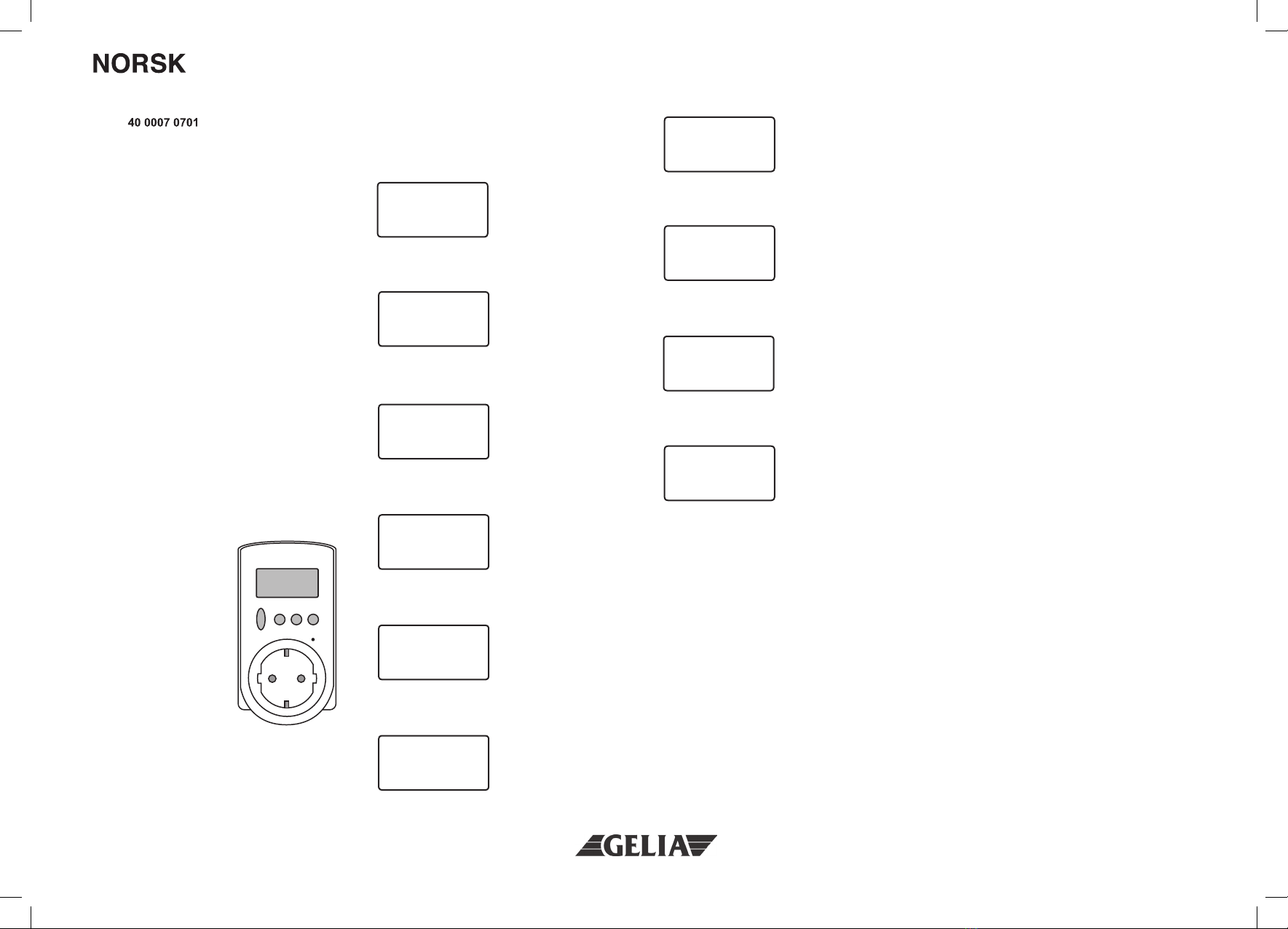

Beskrivelse av knappene
MENY
Trykk for å vise kostnad,
tariff, kWh, VA, Volt,
Ampere, Hz samt effek-
tfaktor.
SET 
Brukes for å stille inn tariff
og KWh.
←
→
Brukes for å endre
innstillinger.
+ 
Brukes for å endre
innstillinger.
RST 
Trykk og hold inne for å tilbakestille enheten
til leveransemodus. Kostnad, tariff og kWh
tilbakestilles ikke.
Beskrivelse av funksjonene
- Trykk i følgende rekkefølge på knappen
”MENU” for å endre visningen i displayet:
1. COST
Viser den totale
kostnaden
(maks. 9999.99).
2. TARIFF
Viser innstilt tariff.
3. kWh
Viser det totale
forbruket i kWh.
4. W
Viser det aktuelle
forbruket i Watt.
OBS! Minste målbare
effekt er ca. 5 Watt
5. VA
Viser den aktive +
reaktive effekten.
6. V
Viser spenningen i
strømnettet.
7. A
Viser aktuell belastning.
8. Hz
Viser strømnettets
frekvens.
9. PF
Viser effektfaktoren.
10. RESET
Ved tilbakestilling vises
alle tegn i displayet i
en kort periode.
Still inn energimåleren
1. Koble energimåleren til et jordet vegguttak.
Energimåleren starter opp og viser alle
tegnene i displayet i en kort periode.
2. Etter ca. 3 sekunder går energimåleren
over i kostnadsmodus (bilde 1) og
displayet viser sist oppmålte kostnad.
3. Trykk en gang på ”SET”. TARIFF vises og
det høyre sifferet blinker.
4. Trykk på ”←
→” for å velge det sifferet du vil
stille inn.
5. Trykk på ”+” for å stille inn verdien for det
sifferet som blinker. Trykk en gang til på
”←
→” for å velge og stille inn det neste
sifferet.
6. Trykk igjen på ”SET” for å vise og stille
inn hvilken verdi målingen av kWh skal
begynne på. Forhåndsvalgt verdi er ”0”,
men den kan endres dersom man vil stille
inn energimåleren på samme verdi som en
eksisterende energimåler.
7. Still inn kWh som vist i instruksjonen
ovenfor.
8. Når du har stilt inn energimåleren setter du
inn støpselet for det apparatet som skal
kobles til. Målingen påbegynnes snarest.
Vedlikehold
Ta alltid ut energimåleren fra vegguttaket før
rengjøring. Rengjør med en lett fuktet klut.
Avfallshåndtering
Når du skal kvitte deg med produktet, skal
dette skje i henhold til lokale forskrifter. Er du
usikker på hvordan du går fram, ta kontakt med
lokale myndigheter.
Spesikasjoner
Spenning 230 V AC, 50 Hz
Effekt 3680 W
Minste måleeffekt: ca. 5 W
Måleområde 110 – 300 V
5 – 4800 VA (3600 W)
0,02 – 16 A
Arbeidstemperatur - 20 °C - 40 °C
Nøyaktighet
V ≤ ± 5,0 %
A ≤ ± 5,0 %
Hz ≤ ± 0,2 %
W ≤ ± 5,0 %
VA ≤ ± 5,0 %
kWh ≤ ± 1,0 %

www.gelia.se
SUOMI • ASIAKASPALVELU 
Energiamittari
Tuotenumero 18-2027/36-2897,
malli EMT707CTL
Lue käyttöohjeet ennen tuotteen käyttöönottoa.
Säilytä käyttöohjeet tulevaa tarvetta varten.
Pidätämme oikeuden teknisten tietojen muu-
toksiin. Emme vastaa mahdollisista teksti- tai
kuvavirheistä. Jos laitteeseen tulee teknisiä
ongelmia, ota yhteys myymälään tai asiakas-
palveluun (yhteystiedot käyttöohjeen lopussa).
Turvallisuus
- Tuote on tarkoitettu vain sisäkäyttöön.
- Varmista, että energiamittariin liitettävien
laitteiden jännite vastaa mittarin jännitettä.
Tuotekuvaus
Energiamittari mittaa sähkölaitteen kuluttaman
sähköisen energian. Energiamittarilla voit
laskea sähkölaitteen kokonaiskustannuksen il-
moittamalla sähkön kilowattituntihinnan (KWh).
Näytöllä näkyy liitetyn laitteen jännite, teho,
sähkönkulutus, kWh, resetiivinen kuormitus
(VA) ym. Liitä maadoitettuun pistorasiaan.
Painikkeiden toiminnot
MENU
Kustannusten, tarifn,
kWh:n, VA:n, Volttien,
Ampeerin, Hz:n sekä
tehokertoimen näyttö.
SET 
Tarifn ja kWh:n näyttö.
←
→
Asetusten muuttaminen.
+ 
Asetusten muuttaminen.
RST
Paina ja pidä pohjassa palauttaaksesi tehdasa-
setukset. Kustannukset, tarif ja kWh eivät
palaudu.
Toiminnot
- Muuta näyttötapaa painamalla MENU-
painiketta seuraavasti:
1. COST
Suurimman
kustannuksen näyttö
(enint. 9999,99).
2. TARIFFI
Asetetun tariffin
näyttö.
SUOMI
360
MENY SET → +
RST
←
W
COST
I.68
TARIF
0.50
kWh
I234.56
W
3680
3680
VA
230.00
V
I6.00
A
50.00
Hz
0.99
PF
8888.8.8
V Hz
A VA
W PF
kWh
COST TARIFF
3. KWh
Kokonaiskulutus, kWh.
4. W
Tämänhetkinen
kulutus, W.
Huom.! Alhaisin
mitattava teho: n. 5 W.
5. VA
Aktiivitehon +
reaktiivitehon näyttö.
6. V
Verkkovirran jännitteen
näyttö.
7. A
Tämänhetkisen
kuormituksen näyttö.
8. Hz
Verkon taajuuden
näyttö.
9. PF
Tehokertoimen näyttö.
10. RESET
Palautustoiminto.
Kaikki merkit näkyvät
näytöllä lyhyen ajan.
Energiamittarin säätö
1. Liitä energiamittari maadoitettuun
pistorasiaan.
Energiamittari aktivoituu. Kaikki merkit
näkyvät näytöllä hetken ajan.
2. Noin kolmen sekunnin
kuluttua energiamittari siirtyy
kustannusnäyttötilaan (kuva 1) ja näytöllä
näkyy viimeksi mitattu kustannus.
3. Paina kerran SET. Näytöllä näkyy TARIFF
ja oikeanpuoleinen luku vilkkuu.
4. Valitse muokattava luku painamalla ”
←
→”.
5. Aseta vilkkuvan luvun arvo painamalla
”+”. Valitse seuraava muokattava luku
painamalla ” ←
→”.
6. Paina uudestaan ”SET” valitaksesi arvon,
josta haluat kWh:n mittauksen alkavan.
Esiasetettu arvo on ”0”, mutta sitä voidaan
muuttaa, jos haluat säätää saman arvon
kuin toisessa energiamittarissa.
7. Aseta kWh-määrä yllä olevien ohjeiden
mukaisesti.
8. Liitä lopuksi mitattavan laitteen pistoke
energiamittariin. Mittaus alkaa välittömästi.
Huolto ja ylläpito
Irrota energiamittarin pistoke pistorasiasta
ennen puhdistamista. Puhdista hieman kostut-
etulla liinalla.
Kierrätys
Kierrätä tuote asianmukaisesti, kun poistat sen
käytöstä. Ota yhteys kuntasi jäteneuvontaan,
mikäli olet epävarma.
Tekniset tiedot
Nimellisjännite 230 V AC, 50 Hz
Teho 3680 W
Alhaisin mitattava teho: 5 W
Mittausalueet 110–300 V
5–4 800 VA (3600 W)
0,02–16 A
Käyttölämpötila -20 °C...40 °C
Tarkkuus
V ≤ ± 5,0 %
A ≤ ± 5,0 %
Hz ≤ ± 0,2 %
W ≤ ± 5,0 %
VA ≤ ± 5,0 %
kWh ≤ ± 1,0 %

www.gelia.se
GREAT BRITAIN 
ENGLISH
Plug-In Electricity Meter
Art.no.18-2027/36-2897, model EMT707CTL
Please read the entire instruction manual be-
fore using and save it for future reference.
We apologise for any text or photo errors and
any changes of technical data.
If you have any questions concerning technical
problems please contact our Customer Service
Department (see address on reverse.)
Safety
- The product is intended only for use indoors.
- Devices connected to the electricity meter
should be of the same power rating and
specications.
Product Description
The electricity meter measures how much energy
an electric device uses. The electricity meter can
calculate the total cost of running a device if the
price of each KWh is entered. The display shows,
amongst other things, the voltage, power, energy
consumption, kWh, and the resistive load (VA)
of the connected device. This product should be
connected to an earthed socket.
Guide to the buttons
360
MENY SET → +
RST
←
W
MENU
Press to view cost, tariff,
kWh, VA, Volts, Amps,
Hz and power factor.
SET
Use to set the tariff and
kWh.
←
→
Use to change settings.
+
Use to change settings.
Guide to the functions
- Press the “MENU” button to view the
functions in the following order:
1. COST
Shows the present
load.
COST
I.68
Shows the total cost
(up to 9999.99).
2. TARIFF
TARIF
0.50
Shows the pro-
grammed tariff.
3. kWh
kWh
I234.56
Shows the total con-
sumption in kWh.
4. W
W
3680
Shows the present
consumption in Watts.
NB: The minimum unit
of power that can be
measured is 5 W.
5. VA
3680
VA Shows the active +
reactive power.
6. V
230.00
VShows the voltage of
the power supply.
7. A
I6.00
A
8. Hz
Shows the frequency
of the power supply.
9. PF
50.00
Hz
0.99
PF
Shows the power factor.
10. RESET
When the unit is reset,
all the symbols will be
displayed for a brief
moment.
8888.8.8
V Hz
A VA
W PF
kWh
COST TARIFF
Setting the electricity meter
1. Connect the electricity meter to an earthed
wall socket. The electricity meter will start
and for a moment all the symbols will
appear on the display.
2. After about 3 seconds the electricity
meter will enter the cost mode (g.1)
and the display will show the latest cost
calculation.
3. Press “SET” once. TARIFF will appear on
the display and the right-hand digit will
ash.
4. Press “←
→
” [to choose which digit you
wish to set.
5. Press “+” to set the value of the digit that
ashes. Press “←
→
” once again to choose
the next digit you wish to set.
6. Press “SET” to show and set the value
the measurement of kWh is to start at.
The default setting is “0”, but this can be
changed if you wish to set the electricity
meter to the same setting as an existing
electricity meter.
7. Set the kWh as instructed above.
8. When you have set the electricity meter,
plug in the device you wish to measure.
Metering begins at once.
Care and Maintenance
Always remove the electricity meter from the
wall socket before cleaning it. Wipe with a soft,
lightly moistened cloth.
Disposal
Follow local ordinances when disposing of this
product. If you are unsure about how to dis-
pose of this product contact your municipality.
Specications
Current: 230 V AC, 50 Hz
Power: 3680 W
Minimum power unit: 5 W
Measuring Ranges: 110 – 300 V
5 – 4800 VA (3600 W)
0.02 – 16 A
Operating Temperature: - 20 °C ~ 40 °C
Accuracy
V ≤ ± 5.0 %
A ≤ ± 5.0 %
Hz ≤ ± 0.2 %
W ≤ ± 5.0 %
VA ≤ ± 5.0 %
kWh ≤ ± 1.0 %
RST
Hold in this button to reset the unit to its factory
settings. Cost, tariff and kWh are not reset.
