Gelius Nobre 230 User manual

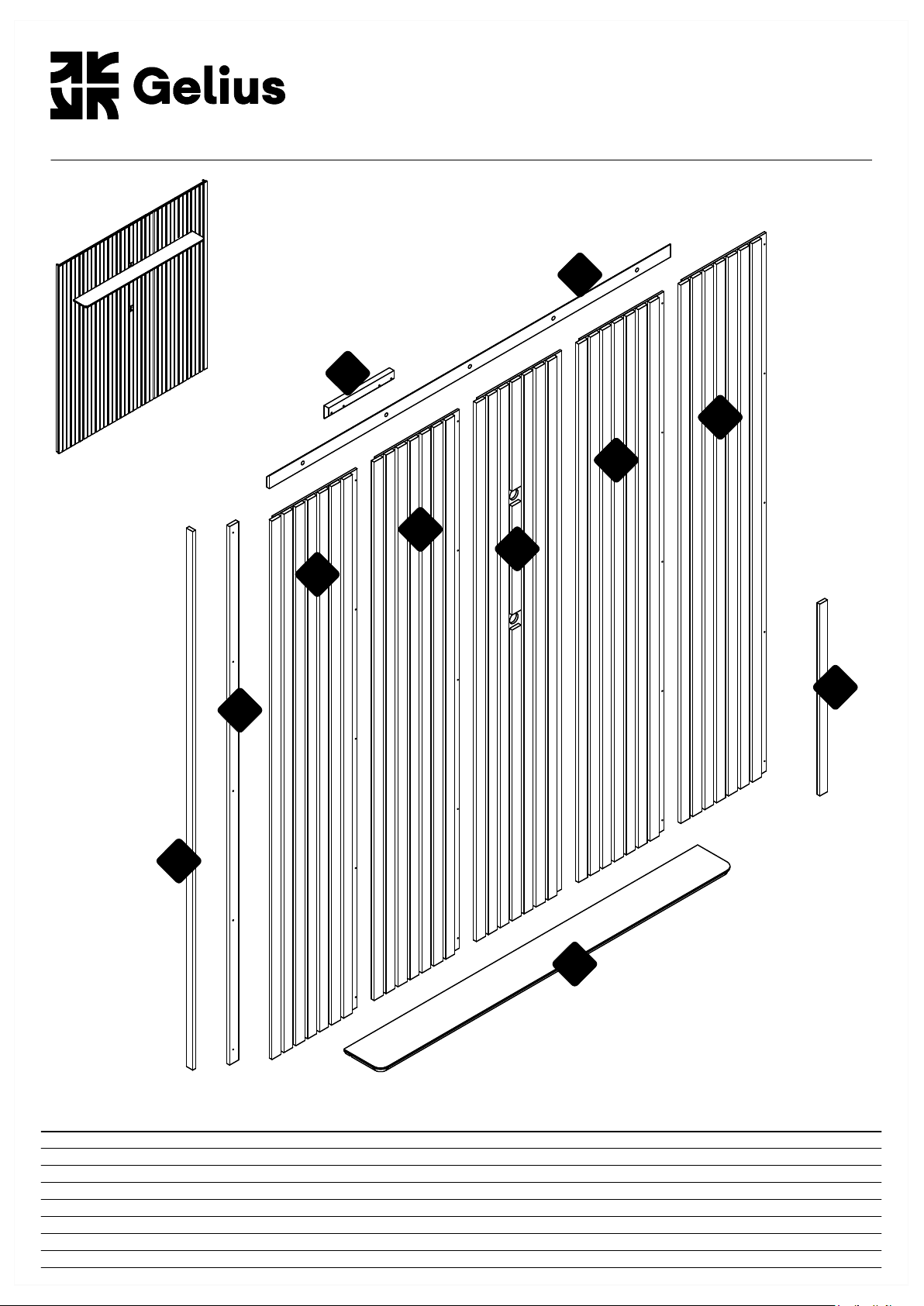

Nº Peças Medida / Size Qtd. Vol.Cód. Piezas Parts

painel | panel | panel

NOBRE 230

Manual de montagem | Manual de montaje | Assembly instructions

Painel 2500x472x24 0407704 01/02Panel Panel

03 Regua lateral 2500x34x15 0207689 Regla lateral Side ruler

04 Regua meia esquadria menor 350x60x25 1507690 01Regla de inglete menor Minor miter ruler

05 Regua meia esquadria maior 2150x60x15 0307697 01Regla de inglete más grande Larger miter ruler

06 Gabarito 890x40x15 0107691 01Plantilla Templet

07 Prateleira 1897x200x25 0107698 01Estante Shelf

Painel passa fio 2500x472x24 0107705 01Panel pasa cable Wire pass panel

08 Ripa de acabamento 2500x48x15 0107687 01Rípia del acabado Finishing off lath

01 02

2288mm

246mm

2500mm

01/02

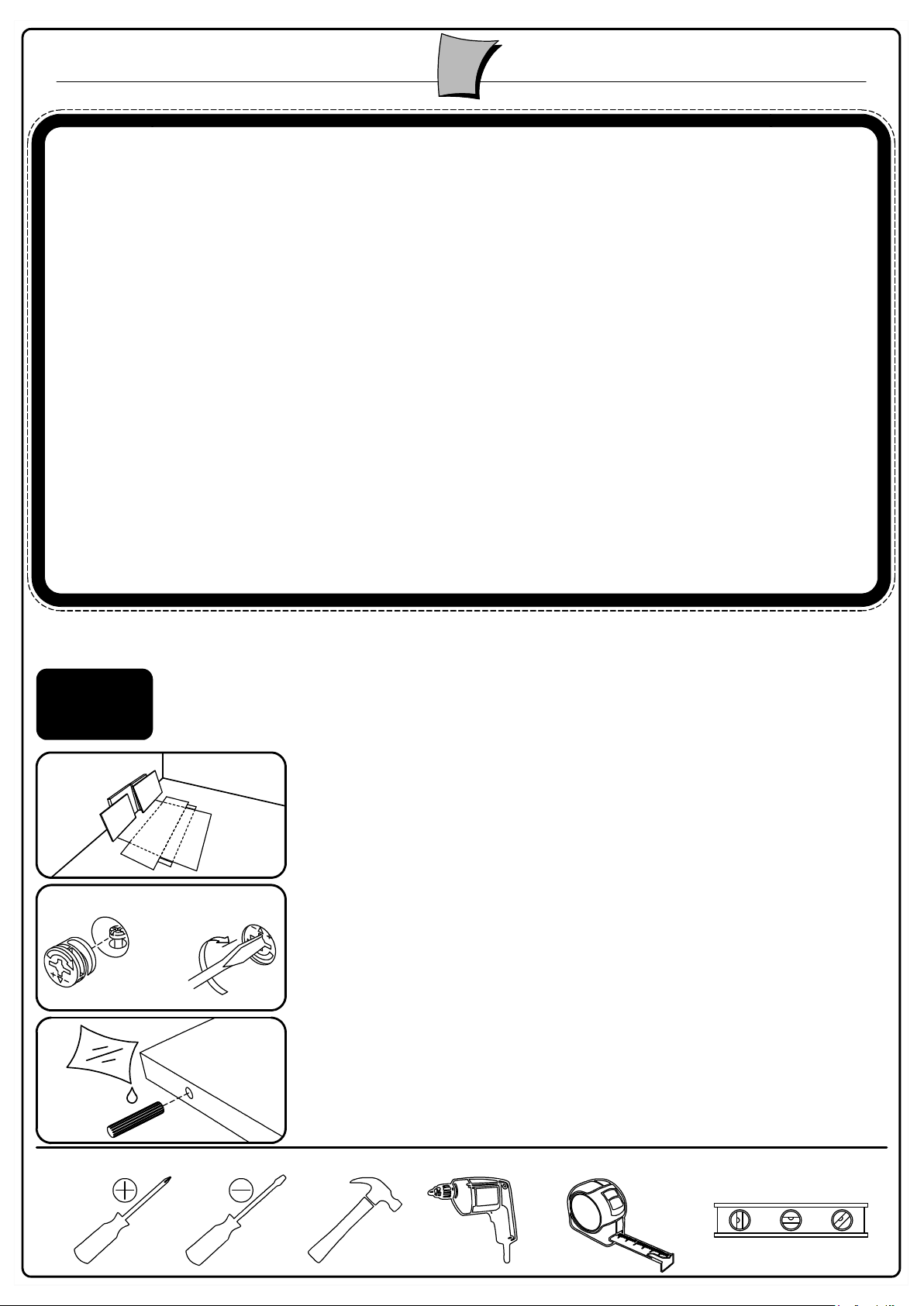

Recomendações | Recomendaciones | Recommendations

Este produto deve ser montado por um profissonal.

Este producto debe ser ensamblado por un profesional.

This product must be assembled by a professional.

Atenção

Atención

Attention

Antes de começar a montagem prepare o ambiente, deixando-o completamente limpo e com bom espaço para

iniciar o trabalho. Utilize o papelão da própria embalagem para separar e apoiar as peças retiradas da caixa.

Antes de comenzar el montaje preparar el ambiente, dejandolo completamente limpio y con bueno spacio para

comenzar el trabajo. Utilice el cartón de la embalaje para separar y apoyan las piezas desmontadas de las cajas.

Prepare the room before starting the assembly, leaving it completely clean and the area in good condition to start the

work. Use the cardboard of the packaging to separate and support the parts removed from the boxes.

Como usar o acessório Pino e Tambor Minifix (quando utilizado no produto).

Como usar el herraje Pino y Tambor Minifix (cuando se usa en el producto).

How to use the Minifix Set (when used in the product).

Aplicar cola nas cavilhas de madeira (quando utilizado no produto).

Aplicar pegamento a las clavijas de madera (cuando se usa en el producto).

Apply glues to the wooden dowels (when used in the product).

Ferramentas recomendadas para montagem | Herramientas de montaje recomendadas | Recommended tools

Recorte aqui e guarde seu certificado de garantia!

02 painel | panel | panel

NOBRE 230

A Gelius Indústria de Móveis confia na qualidade de seus produtos e

por isso o garante pelo prazo de 90 dias para defeitos de fabricação

em condições normais de uso.

Resultarão nula a garantia e sem efeito a cobertura, se o produto,

(incluindo vidros e ou espelhos que o compõe):

- sofrer dano provocado por acidente, agente da natureza.

- uso indevido ou maus tratos como arrastar, subir em cima, colocar

produtos com excesso de peso).

- não utilizado para os fins a que se destina.

- conter manchas provocadas por uso de produtos químicos em sua

limpeza.

- excesso de umidade ou água.

Ao detectar qualquer defeito em seu móvel, entre em contato com a

loja onde foi efetuada a compra. A comprovação de que o móvel a

ser consertado ou substituído encontra-se dentro do prazo de

garantia é de total responsabilidade do fabricante e deve ser feita

mediante a apresentação desse certificado corretamente

preenchido e sem rasuras ou resalvas.

Cuidados com seu móvel Gelius!

- para limpeza do seu móvel, utilize apenas pano macio e seco.

-jamais limpe-o com palha de aço, álcool ou qualquer outro produto químico ou abrasivos, óleos de peroba

ou produtos do gênero.

-evite deixá-lo sob raios solares ou chuva.

-ao transportar o seu móvel Gelius, prenda-o firmemente para que não ocorra quedas indesejáveis.

Seguindo corretamente as informações acima, você conservará por muito mais tempo o seu móvel Gelius!

GARANTIA DO CLIENTE:

Cliente:_____________________________________________________________________________________________________________

Rua:___________________________________________________________________Nº:__________Bairro:________________________

Cidade:__________________________________UF:________Loja onde comprou:________________________________________

Data da compra:_________/_________/______________Nota Fiscal:___________________________________________________

Data da reclamação na loja:_________/_________/________________

Defeito constante:________________________________________________________________________________________________

Certificado de garantia

Acessórios e ferragens | Herrajes | Hardwares

A30016649cód. 030 un. C30017472cód. 015 un.

B30000730cód. 028 un.

03 painel | panel | panel

NOBRE 230

D30000711cód. 004 un. F30011974cód. 015 un.

30000770cód. 030 un.

G30018504cód. 002 un. H30018509cód. 001 un. I30018695cód. 004 un.

Perfil Difusor

J30009931cód. 010 un. K30000790cód. 003 un. L30014656cód. 002 un.

Cola

30000708cód. 005 un.

04 painel | panel | panel

NOBRE 230

Atenção: Antes de iníciar a montagem

definir se a prateleira ficará na parte de cima ou na parte de baixo do Painel.

x30

x02

Cola

Aplique cola na cavilha

Utilice pegamiento en las clavijas

Use glue on the wooden dowel

05 painel | panel | panel

NOBRE 230

x30

x05

Utilice pegamiento en las clavijas

06 painel | panel | panel

NOBRE 230

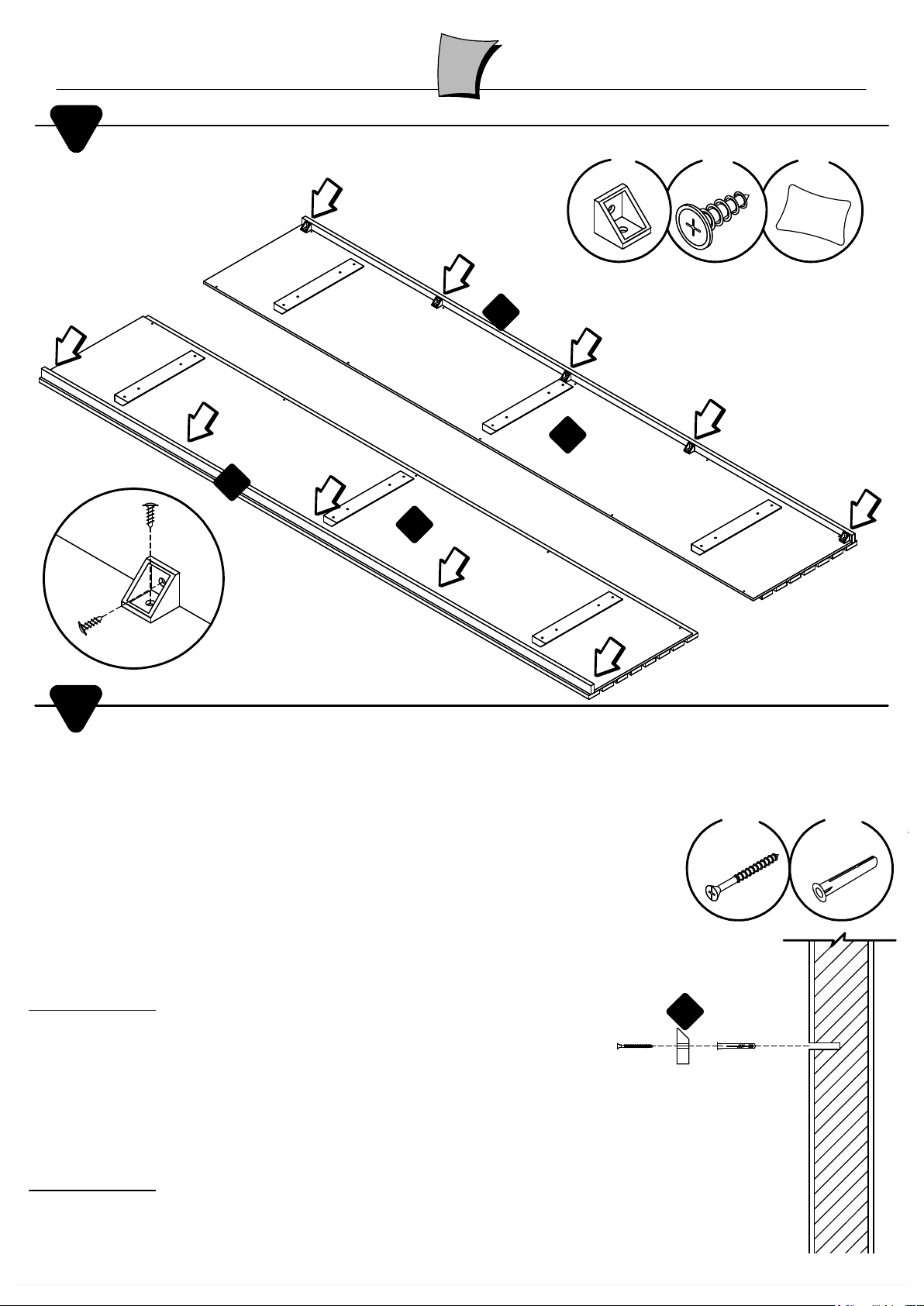

Jx10 B

x20

ATENÇÃO! Antes de iniciar a instalação do Painel, verificar as condições da parede quanto á resistência para suportar o peso e ao

posicionamento de tubulações elétricas, de água e de gás,

evitando danos a estas estruturas ao executar os furos. A Gelius Móveis não se responsabiliza por

problemas decorrentes de imperícia ou erros na montagem de seus produtos por terceiros.

!ATENCIÓN! Antes de iniciar la instalación, verificar todas las condiciones de la pared, sobretodo

cuanto a la resistencia para el peso y la existencia de lineas hidráulicas, de gas y eléctricas, evitando

danos a estas estructuras quanto ejecutar los agujeros. Gelius Móveis no se responsabiliza por problemas

causados por inexperiencia o por errores en la montaje y instalación de sus productos por terceros.

ATTENTION! Before starting the installation, check all the conditions of the wall, notably regarding

resistance and weight support and the existence and position of hydraulic, gas and eletrical lines,

avoiding damage to these structures when running holes. Gelius Móveis not responsible for problems

caused by inexperience, inadequancy or failure to follow due recommendations in the assembly and

installation of their products by third parties.

Definir o local e a altura em que se pretende instalar o painel e marcar na parede a posição

dos furos para fixação, tomando como referência os furos do próprio painel.

ATENÇÃO! Ao marcar a posição dos furos na parede, certificar-se de que o painel ficará nivelado.

Estabelecer el lugar y la altura en que se desea instalar el panel y marcar en la pared la posición de los agujeros para fijación,

tomando como referencia los agujeros del proprio panel.

!ATENCIÓN! Al marcar la posición de los agujeros en la pared, asegúrese de que el panel está nivelado.

Define the location and height at which the panel is to be installed and mark the position of the fixing holes on the wall.

ATTENTION! When marking the position of the holes in the wall, make sure that the panel will be leveled.

Com a furadeira e broca apropriada (não fornecidas com o produto), fazer os furos na parede.

Con perforadora y taladro (no incluídos en el producto), hacer los agujeros en pared.

With drilling machine and drill (not supplied with the product), make the holes in the wall.

x15 F

x15

Parede / Parede / Wall

C F

x01

Cola

Aplique cola na peça 03

Utilice pegamiento en la pieza 03

Use glue on the part 03

07 painel | panel | panel

NOBRE 230

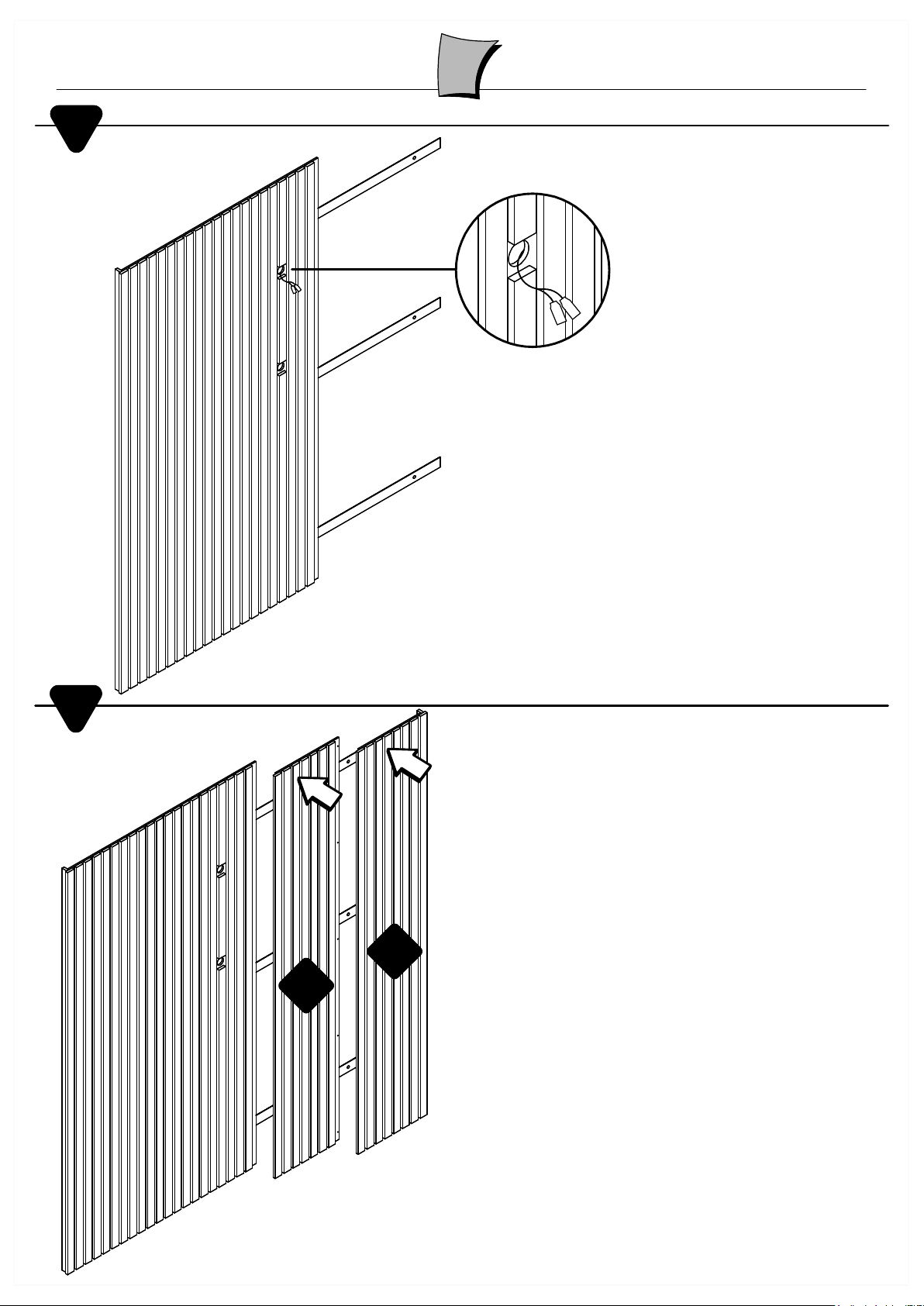

Encaixe os paineis na régua n°05, na sequência conforme mostra o desenho.

Montar los paneles en la regla n°05, en la secuencia indicada en el dibujo.

Fit the panels on the ruler n°05, in the sequence as shown in the drawing.

Parede

Definir a altura que o Painel será instalado.

Establezca la altura a la que se instalará el Panel.

Set the height at which the Panel will be installed.

Use a Régua Gabarito.

Utilice la regla de calibre.

Use the Gauge Ruler.

08 painel | panel | panel

NOBRE 230

Termine a montagem dos paineis.

Terminar de ensamblar los paneles.

Finish assembling the panels.

Dica:

Nessa etapa, passe todas as fiações

necessárias incluvise as da fita led.

Consejo:

En este paso, pase todo el cableado

necesario, incluida la tira de led.

Tip:

In this step, pass all the necessary

wiring, including the led strip.

09 painel | panel | panel

NOBRE 230

x04 B

x08

407,5 320 768 320 472,5

565

Atenção: Use as medidas informadas para fixar corretamente o acessório ( I ).

Atención: Utilice las medidas informadas para fijar correctamente lo accesorio ( I ).

Attention: Use the measurements informed to correctly fix the accessorie ( I ).

407,5 320 768 320 472,5

515

Medidas com a prateleira na parte

superior.

Medidas con la estante encima.

Measures with the shelf on top.

Medidas com a prateleira na parte

inferior.

Medidas con el estante en la

parte inferior.

Measures with the shelf at the

bottom.

10 painel | panel | panel

NOBRE 230

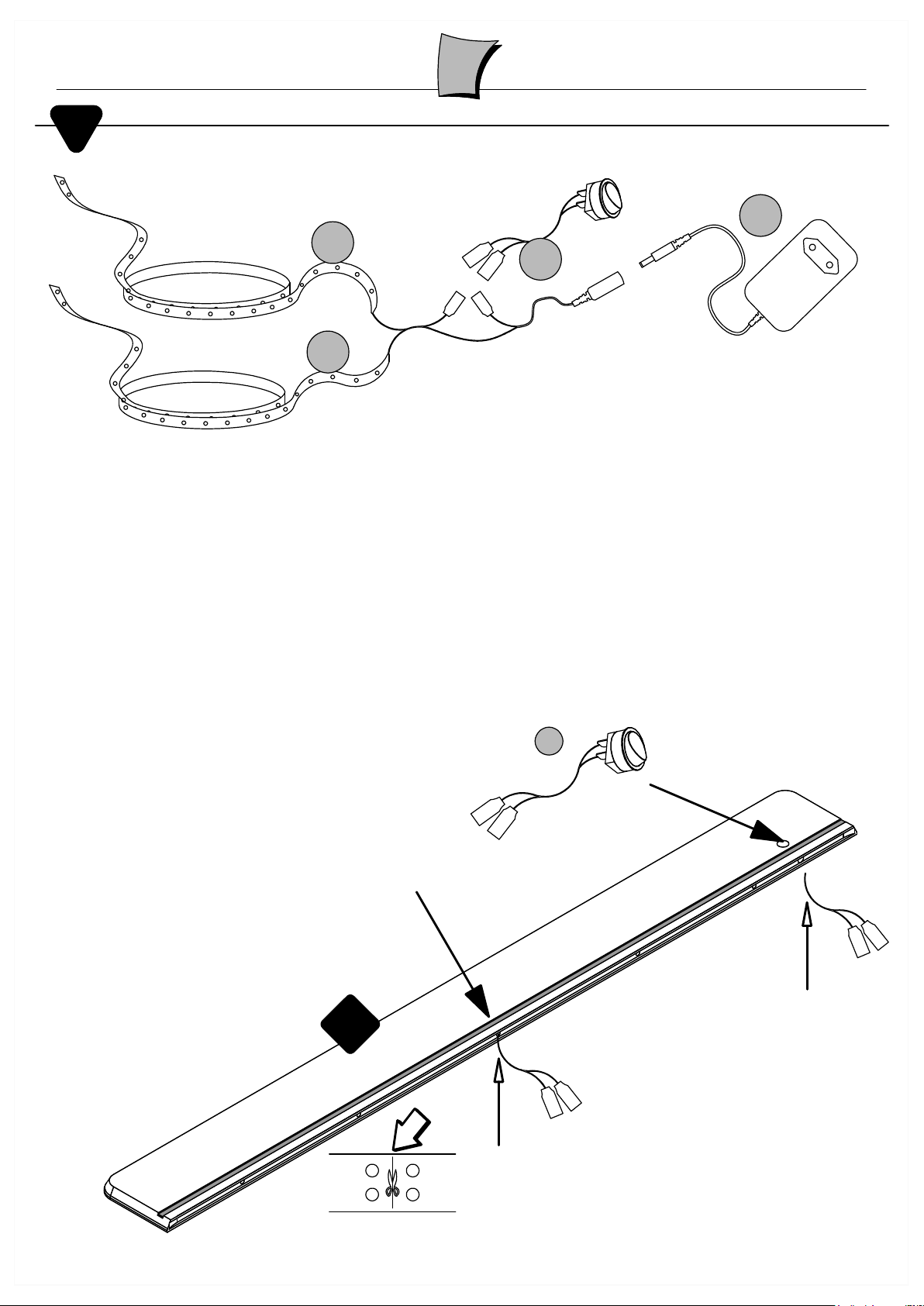

Encaixar o botão liga/desliga.

Aplique a fita Led no canal.

KIT LED

Retire a película protetora da fita dupla face e inicie a colagem da fita de led

no canal da peça nº 07.

Retire la película protectora de la cinta de doble cara y comience a pegar la

cinta LED en el canal de la pieza nº 07.

Remove the protective film from the double-sided tape and start gluing the

LED tape on the channel of part nº 07.

Passar a fita Led por este furo

Passar o fio do botão

por este furo

Atenção: Se houver necessidade, corte a fita de led apenas no local indicado.

Atención: Si es necesario, corte la tira de led solo en el lugar indicado.

Attention: If it is necessary, cut the led strip only in the indicated location.

11 painel | panel | panel

NOBRE 230

Após instalar a fita de Led.

Encaixar o perfil de acabamento do Led.

x01

14/10/2022

painel | panel | panel

NOBRE 230

x02 D

x04

x02

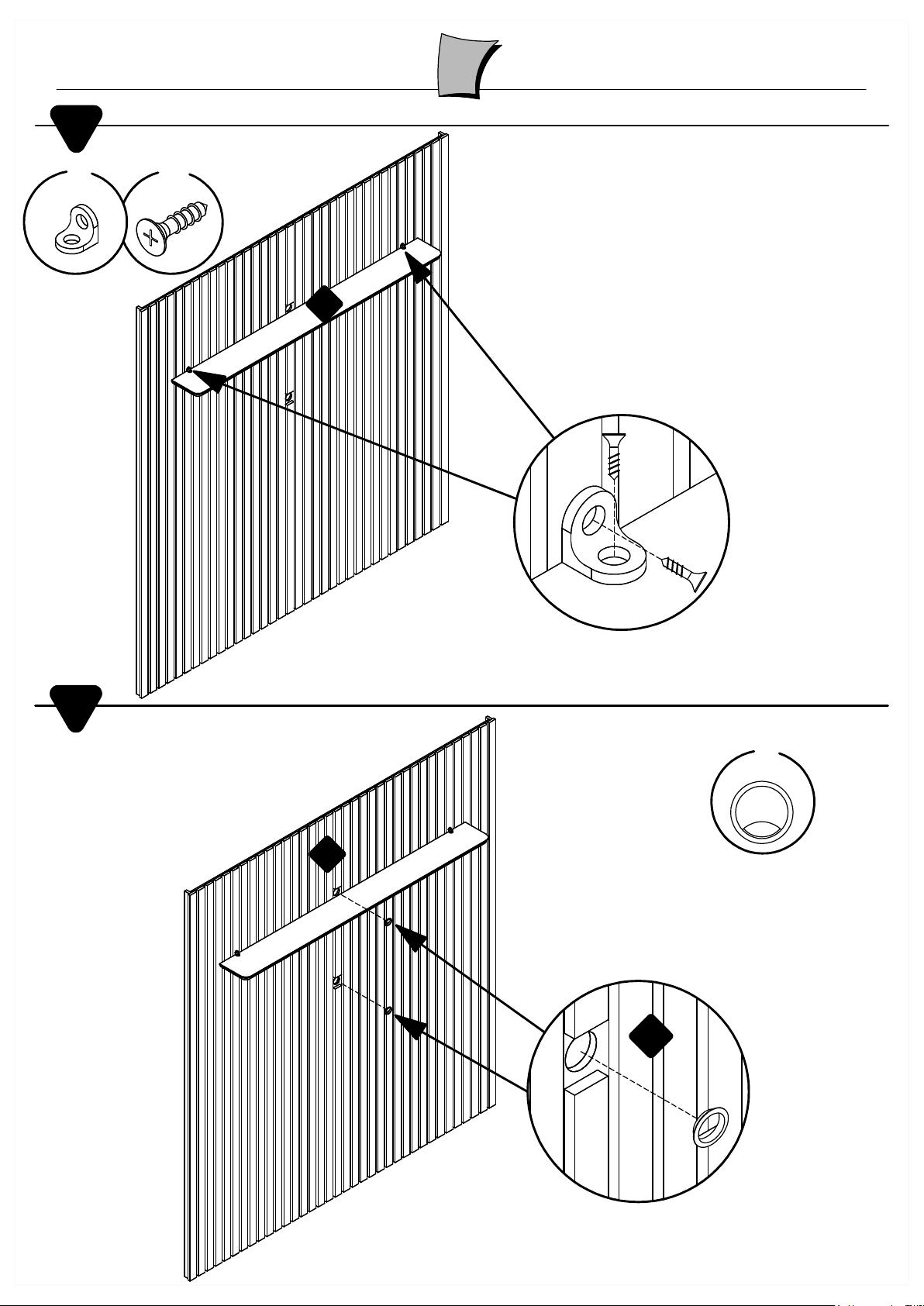

*Se a prateleira for instalada na parte de baixo do

painel fixe a cantoneira por baixo da prateleira.

*Si el estante está instalado en la parte inferior del

panel, fije el soporte angular debajo del estante.

*If the shelf is installed at the bottom of the panel,

fix the angle bracket under the shelf.

01 Tampo externo 2114x345x15 01

Nº Peças Medida / Size Qtd. Vol.

07667

Cód.

Piezas Parts

Cubirta externa External top

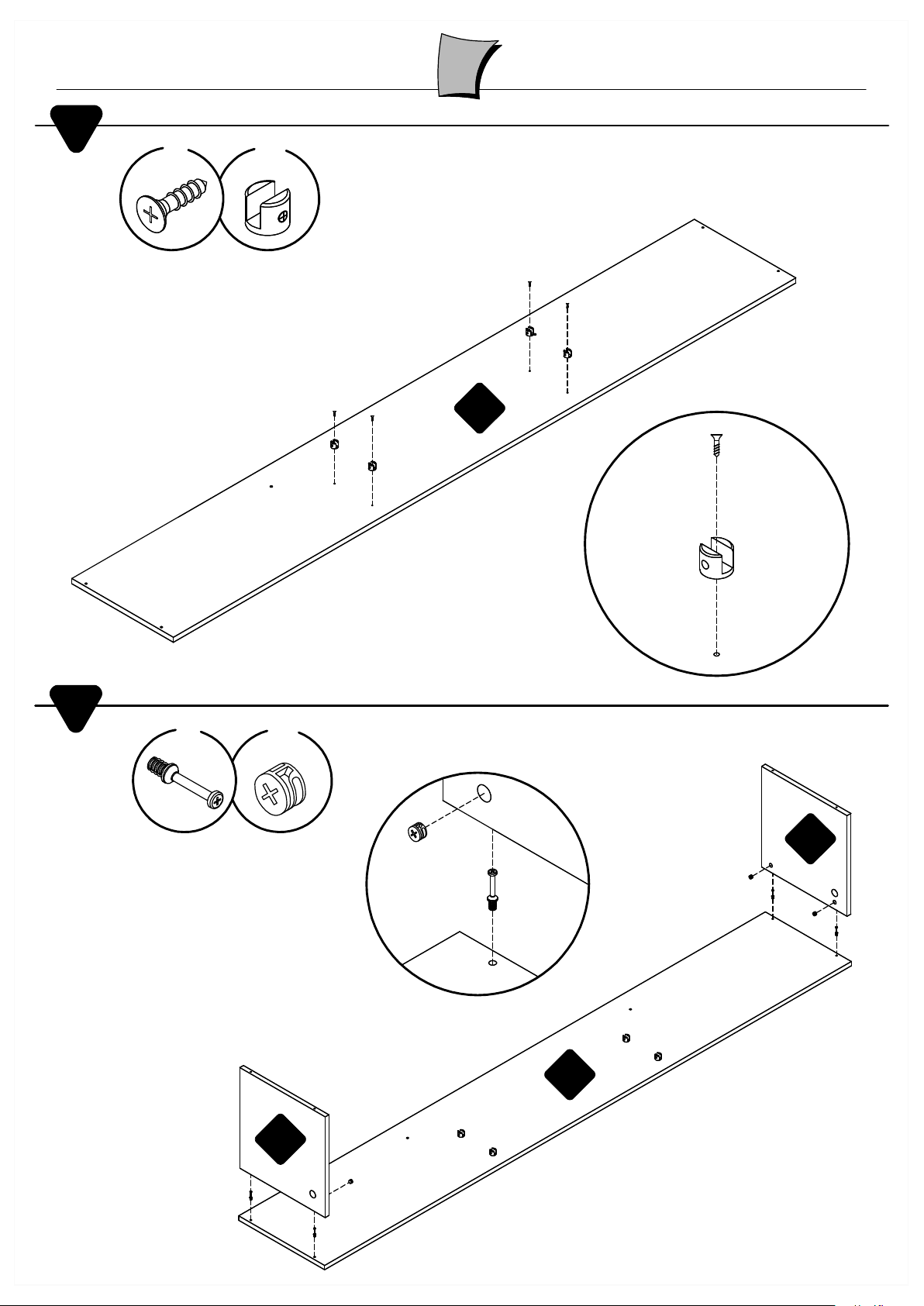

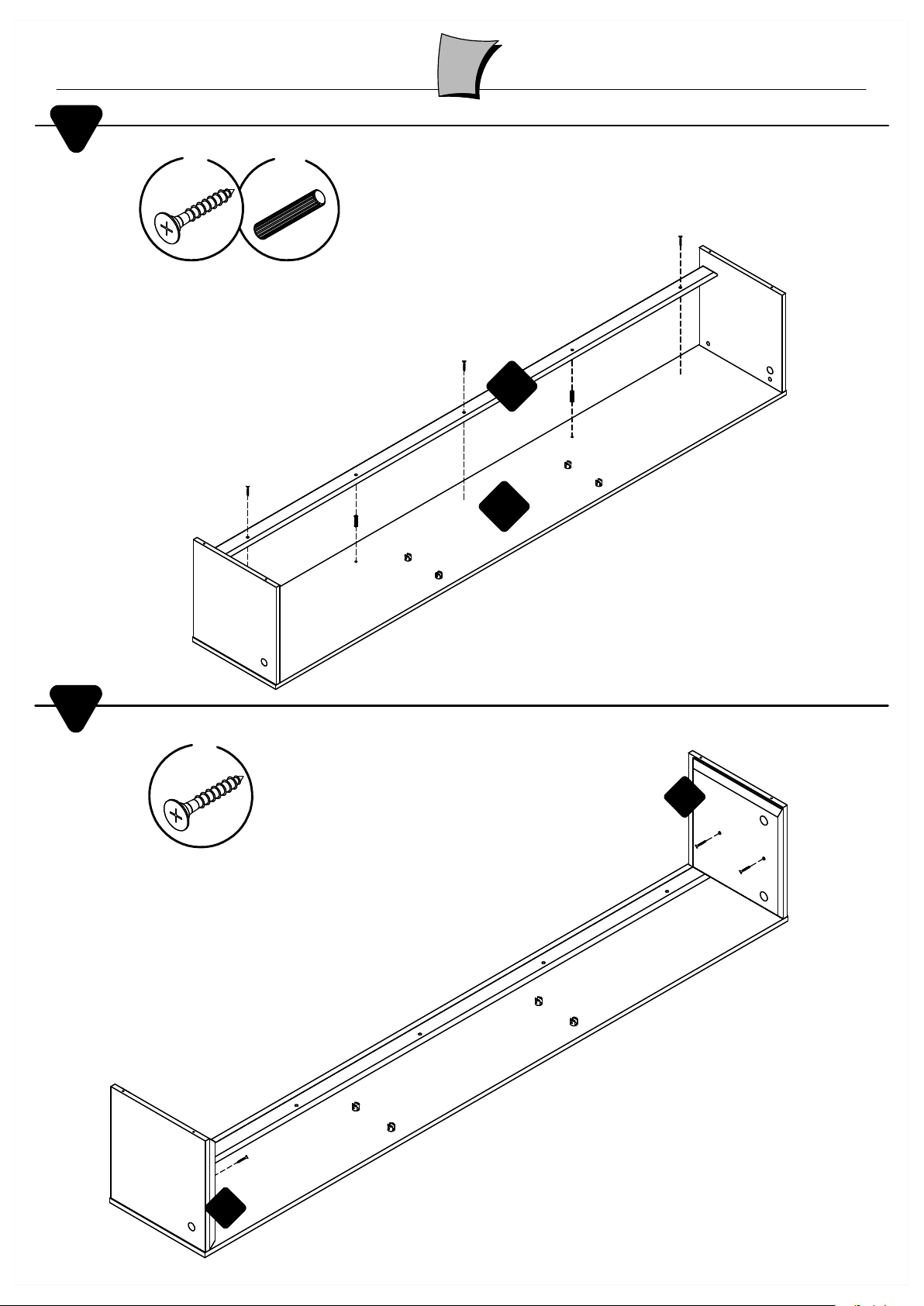

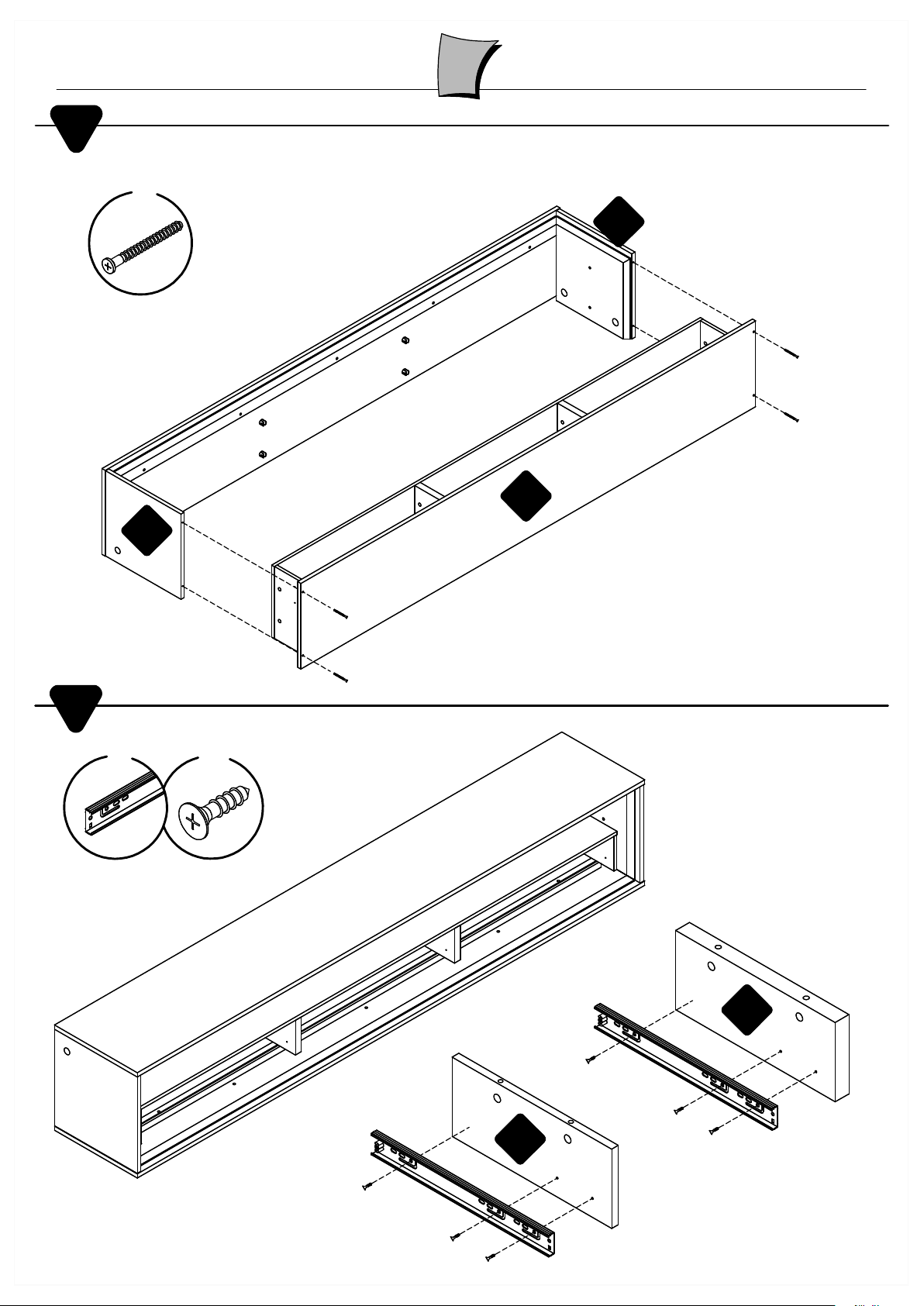

rack | estante | tv stand

REQUINTE 212

Manual de montagem | Manual de montaje | Assembly instructions

02 Lateral externa esquerda 343x350x15 0107669 01Lado exterior izquierdo Left outer side

03 Lateral externa direita 343x350x15 0107670 01Lado exterir derecho Right outer side

04 Base externa 2114x345x1507668 Base externa External base

05 Lateral de gaveta 250x100x1507365 Lateral del cajones Side panel of the drawer

06 Contra fundo de gaveta 614x100x1507366 Trasero del cajones Rear panel of the drawer

07 Divisão do nicho 290x125x2507367 División del nicho Niche divider

08 Regua inferior do nicho 1995x28x2507671 Regla inferior del nicho Niche bottom ruler

09 Base interna 2072x323x2007672 Base interna Internal base

10 Regua do tampo 2072x60x2007371 Regla del cubierta Top ruler

11 Lateral interna 323x342x2007673 Lado interno Inner side

12 Tampo do nicho 1993x290x1207674 Parte soperior del nicho Niche top

13 Lateral do nicho 290x125x1207376 Lateral del nicho Niche of side

14 Frente de gaveta 661x150x1507377 Frente del cajones Front of drawer

15 Fundo de gaveta 597x262x2,507378 Fondo del cajones Bottom of the drawer

16 Fundo traseiro furado 2105x372x2,507675 Fondo trasero perfurado Bottom rear holed

01 01

06 01

03 01

02 01

01 01

02 01

01 01

02 01

03 01

01 01

2114mm

348mm

580mm

11 13

15 14

17 Kit vidro 210x162x830018558 02 01

Kit vidrio Glass kit
