1 –INFORMAZIONI GENERALI
La ringraziamo per aver scelto un nostro armadio EN serie “DELICE”, conservatore per preparati di pasticceria e
gelateria.
Leggere con molta attenzione il presente manuale, mettendolo a disposizione del personale che dovrà installare,
utilizzare ed eseguire la manutenzione dell’apparecchiatura.
1.1 –DATI DI MARCATURA
In tutti gli armadi EN “Delice”, le targhette di identificazione della macchina (nella fig.1 sotto rappresentate) si trovano
applicate sul fianco dx della scocca, vicino allo spigolo inferiore - anteriore (verso la porta). Questa posizione vale in
entrambi i casi, che l’armadio sia ad 1 o 2 porte.

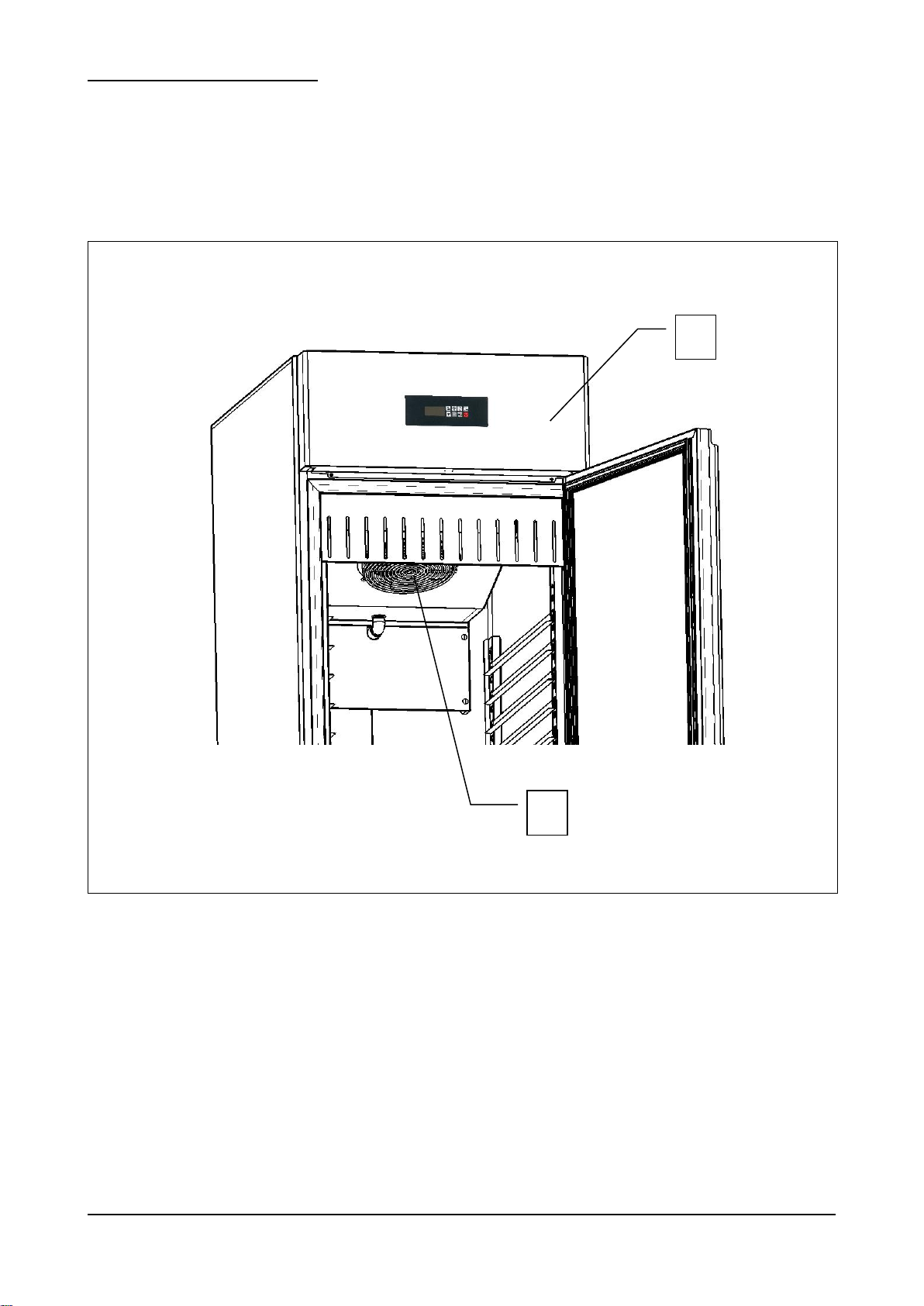

Fig. 1

ARP_ARG Rev03 05-2013 pag. 7
1.2 –DICHIARAZIONE DI CONFORMITA’

ARP_ARG Rev03 05-2013 pag. 8
1.3 –GARANZIA
La garanzia sui componenti dell’apparecchiatura, avente decorrenza dalla data riportata sulla relativa bolla di consegna,
è come da contratto di vendita.
Non sono compresi nella garanzia danni all’apparecchiatura causati da:
- trasporto e/o movimentazione;
- errori dell’operatore;
- mancata manutenzione prevista nel presente manuale;
- guasti e/o rotture non imputabili al malfunzionamento dell’apparecchiatura;
- operazioni di manutenzione svolte da personale non qualificato;
- uso improprio.
1.4 –ASSISTENZA
Per qualsiasi necessità inerente l’uso, la manutenzione o la richiesta di parti di ricambio, l’acquirente è pregato di
rivolgersi direttamente al costruttore, specificando i dati identificativi dell’apparecchiatura riportati sulla targhetta di
identificazione.
1.5 –UTILIZZO E CONSERVAZIONE DEL MANUALE
Il presente manuale ha lo scopo di fornire tutte le informazioni necessarie affinché, oltre ad un corretto utilizzo
dell’apparecchiatura, sia possibile gestire la stessa nel modo più autonomo e sicuro possibile.
Il manuale è suddiviso in capitoli, paragrafati e sotto paragrafati: la pagina dell’indice fornisce quindi un modo facile per
trovare qualunque aspetto di interesse.
Il materiale contenuto in questo documento viene fornito esclusivamente per scopi informativi ed è soggetto a modifiche
senza preavviso. Nonostante la massima attenzione riservata alla redazione del documento, la ditta costruttrice non è
responsabile per i danni derivanti da errori od omissioni e dall’utilizzo delle informazioni qui contenute.
Mantenere il presente manuale, e tutta la documentazione allegata, in buono stato, leggibile e completa di tutte le sue
parti; conservarla in prossimità dell’apparecchiatura, in un luogo accessibile e noto a tutti gli operatori.
1.5.1 –SIMBOLI UTILIZZATI NEL PRESENTE MANUALE
Questo simbolo contraddistingue informazioni ed avvertenze il cui mancato rispetto può danneggiare
l’apparecchiatura o compromettere la sicurezza del personale.
Questo simbolo contraddistingue informazioni ed avvertenze di carattere elettrico il cui mancato rispetto
può danneggiare l’apparecchiatura o compromettere la sicurezza del personale.

ARP_ARG Rev03 05-2013 pag. 9
1.6 –DESCRIZIONE DEL PERSONALE
Il manuale in oggetto è rivolto sia all’operatore che ai tecnici abilitati all’installazione ed alla manutenzione
dell’apparecchiatura.
Gli operatori non devono eseguire operazioni riservate ai manutentori o ai tecnici specializzati.
Il costruttore non risponde di danni derivati dalla mancata osservanza di questo divieto.
- Operatore addetto all’uso dell’apparecchiatura: Personale specializzato in grado di operare con
l’apparecchiatura in condizioni normali attraverso l’uso dei comandi preposti. Deve inoltre essere in grado di
effettuare operazioni semplici di manutenzione ordinaria (pulizia, carico prodotto), avviamento o ripristino
dell’apparecchiatura in seguito ad un’eventuale sosta forzata.
- Tecnico specializzato elettricista: Tecnico specializzato elettricista che ha seguito i corsi di qualifica da parte
del produttore che gli consentono qualsiasi intervento sull’apparecchiatura. Il tecnico specializzato deve essere
in grado di installare l’apparecchiatura e di condurla in condizioni normali; è abilitato a tutti gli interventi di natura
elettrica e meccanica di regolazione, di manutenzione e di riparazione. E’ in grado di operare in presenza di
tensione all’interno di armadi elettrici e scatole di derivazione.
- Tecnico specializzato mulettista: Tecnico specializzato addetto alla movimentazione di materiale all’interno
dell’azienda e munito di patente per l’utilizzo di muletti.

ARP_ARG Rev03 05-2013 pag. 10
2 –DESCRIZIONE DELLA MACCHINA
2.1 –DATI TECNICI
Modello
ARP-20 / ARP-20B
Dimensioni esterne
cm
78 x 68 x 212h
Peso max
kg
119 // 124
Capacità litri
lt
500
Temperatura interna cella
°C
-2 / +8 // -22 / -10
Gas e carica
R 404 a 320gr // 270gr
Potenza refrigerante
W
670 // 610
Potenza max assorbita
W
580 // 750
Tensione di alimentazione
Volt 1x230 ~ 50 Hz
Tab. 1/a
R
Alimentazione elettrica: cavo 3x1.5 mm2completo di spina Schuko; L=4000 mm
Electricity supply: 3x1.5 mm2wire complete with Schuko plug; L=4000 mm
Elektrischer Stromanschluss: Kabel 3x1,5 mm2komplett mit Schukostecker; L=4000 mm
Alimentation électrique: câble 3x1.5 mm2avec fiche Schuko; L=4000 mm
Fig. 2/a

ARP_ARG Rev03 05-2013 pag. 11
Modello
ARP-30 / ARP-30B
Dimensioni esterne
cm
78 x 90 x 212h
Peso max
kg
140 // 145
Capacità litri
nr
700
Temperatura interna cella
°C
-2 / +8 // -22 / -10
Gas e carica
R 404 a 320gr // 270gr
Potenza refrigerante
W
670 // 610
Potenza max assorbita
W
580 // 750
Tensione di alimentazione
Volt 1x230 ~ 50 Hz
Tab. 1/b
R
Alimentazione elettrica: cavo 3x1.5 mm2completo di spina Schuko; L=4000 mm
Electricity supply: 3x1.5 mm2wire complete with Schuko plug; L=4000 mm
Elektrischer Stromanschluss: Kabel 3x1,5 mm2komplett mit Schukostecker; L=4000 mm
Alimentation électrique: câble 3x1.5 mm2avec fiche Schuko; L=4000 mm
Fig. 2/b

ARP_ARG Rev03 05-2013 pag. 12
Modello
ARP-40 e ARP-41 (TN) / ARP-40B e ARP-41B e ARG-40 e ARG-41 (BT)
Dimensioni esterne
cm
78 x 108 x 212h
Peso max
kg
186 // 194
Capacità litri
nr
900
Temperatura interna cella
°C
-2 / +8 // -22 / -10 // -25 / -10
Gas e carica
R 404 a 580gr // 550gr
Potenza refrigerante
W
1060 // 860
Potenza max assorbita
W
900 // 990
Tensione di alimentazione
Volt 1x230 ~ 50 Hz
Tab. 1/c
R
Alimentazione elettrica: cavo 3x1.5 mm2completo di spina Schuko; L=4000 mm
Electricity supply: 3x1.5 mm2wire complete with Schuko plug; L=4000 mm
Elektrischer Stromanschluss: Kabel 3x1,5 mm2komplett mit Schukostecker; L=4000 mm
Alimentation électrique: câble 3x1.5 mm2avec fiche Schuko; L=4000 mm
Fig. 2/c

ARP_ARG Rev03 05-2013 pag. 13
Modello
ARG-30
Dimensioni esterne
cm
78 x 90 x 212h
Peso max
kg
161
Capacità litri
nr
700
Temperatura interna cella
°C
-22 / -10
Gas e carica
R 404 a 400gr
Potenza refrigerante
W
720
Potenza max assorbita
W
740
Tensione di alimentazione
Volt 1x230 ~ 50 Hz
Tab. 1/d
R
Alimentazione elettrica: cavo 3x1.5 mm2completo di spina Schuko; L=4000 mm
Electricity supply: 3x1.5 mm2wire complete with Schuko plug; L=4000 mm
Elektrischer Stromanschluss: Kabel 3x1,5 mm2komplett mit Schukostecker; L=4000 mm
Alimentation électrique: câble 3x1.5 mm2avec fiche Schuko; L=4000 mm
Fig. 2/d

ARP_ARG Rev03 05-2013 pag. 14
2.2 –DESCRIZIONE DELL’ARMADIO REFRIGERATO EN serie “DELICE”ED USO PREVISTO
Gli armadi refrigerati EN della serie “DELICE” sono realizzati in base ai principi di essenzialità e affidabilità.
La struttura è monoscocca, realizzata sia internamente che esternamente in acciaio inox AISI 304 , con isolamento da
70 mm ottenuto mediante iniezione di resine poliuretaniche ad alta densità, esenti HCFC.
Il fondo interno cella è arrotondato per una facile pulizia, i piedini e la struttura reggigriglie sono realizzati in acciaio inox,
la porta è dotata di guarnizione magnetica ad incastro di facile sostituzione , pulizia , e riscaldata nelle versioni BT.
La refrigerazione è ventilata, con controllo tramite teletermostato digitale da retropannello, sbrinamento automatico
elettrico ed evaporazione automatica dell’acqua di condensa.
2.2.1 –COMPONENTI PRINCIPALI
L’apparecchiatura è composta dai seguenti componenti:
corpo apparecchiatura;
unità refrigerante monoblocco (rif. 1, fig. 3);
pannello di controllo (rif. 2, fig. 3)
Fig. 3
2.3 –RUMORE
L’apparecchiatura è stata progettata e realizzata in modo da ridurre al massimo il livello di potenza acustica.
Nello specifico si dichiara un livello acustico inferiore ai 60 decibel .
2.4 –CONDIZIONI AMBIENTALI
Luogo di installazione
Cucine , laboratori , Ristoranti , sale drink , show-room , bar .
Umidità dell’aria relativa
< 80% con assenza di condensa
Classe climatica
“ST” + 18 °C ÷ + 38 °C
Tab. 2
2
1

ARP_ARG Rev03 05-2013 pag. 15
3. –SICUREZZA
3.1 –AVVERTENZE GENERALI
IMPORTANTE: prima dell’utilizzo dell’apparecchiatura leggere attentamente il presente manuale d’uso e
seguire scrupolosamente le istruzioni tecniche di funzionamento e le indicazioni qui contenute.
L’operatore deve conoscere la posizione e le funzioni di tutti i dispositivi di controllo e le caratteristiche
dell’armadio refrigerato.
L’armadio refrigerato è conforme alle vigenti norme di sicurezza. L’uso improprio può comunque
provocare danni a persone o cose.
All’atto dell’installazione tutto il personale operativo deve essere opportunamente istruito sui rischi di
incidente, i dispositivi di sicurezza per l’operatore, le norme generali di prevenzione degli incidenti
previste dalle direttive internazionali e dalla legge vigente nel paese di utilizzo dell’apparecchiatura.
L’avvio e l’uso dell’apparecchiatura devono essere affidati esclusivamente a personale addestrato. Il
comportamento del personale operativo deve in ogni caso rispettare scrupolosamente le norme sulle
prevenzione degli incidenti vigenti nel paese di utilizzo dell’apparecchiatura.
Non rimuovere o alterare le targhe apposte dal costruttore sull’apparecchiatura.
L’armadio refrigerato non deve essere messo in funzione in caso di difetti al pannello di controllo o parti
danneggiate.
Non ostruire i condotti di aerazione superiori e/o interni dell’apparecchiatura; non riporre il prodotto a
ridosso delle griglie di ventilazione, dei condotti di aerazione, o direttamente sul fondo della cella.
Segnalare tempestivamente eventuali anomalie di funzionamento.
Usare solamente accessori raccomandati dal costruttore.
Non esporre l’apparecchiatura a pioggia o a getti d’acqua
Le operazioni di manutenzione ordinaria e straordinaria che prevedono l’apertura del quadro elettrico
oppure uno smontaggio anche parziale dell’armadio refrigerato, devono essere effettuate solo dopo aver
interrotto l’alimentazione dell’apparecchiatura.
Il produttore è sollevato da qualunque responsabilità nei seguenti casi:
mancata effettuazione della manutenzione programmata;
modifiche e/o interventi non autorizzati:
utilizzo di ricambi non originali;
mancato o parziale rispetto di quanto riportato nel presente manuale;
uso improprio dell’apparecchiatura.
Qualunque manomissione o sostituzione non autorizzata di una o più parti o componenti dell’apparecchiatura,
l’utilizzo di accessori e materiale di consumo diversi dagli originali, possono rappresentare un rischio di
incidente e sollevano il costruttore da qualunque responsabilità civile o penale.
In caso di dubbio relativamente al funzionamento dell’apparecchiatura, non usarla e contattare il costruttore.

ARP_ARG Rev03 05-2013 pag. 16
3.2 –CONTROINDICAZIONI D’USO
L’armadio refrigerato EN serie “DELICE” non deve essere utilizzato:
per utilizzi diversi da quelli riportati nel paragrafo 2.2 “Descrizione dell’armadio refrigerato ed uso previsto”;
con sistemi di sicurezza non funzionanti;
dopo un’installazione non eseguita correttamente;
da personale non addestrato;
con interventi di manutenzione non eseguiti o eseguiti in modo scorretto;
con utilizzo di ricambi non originali;
con cavo di alimentazione e/o presa elettrica danneggiati;
con condotti di aerazione (rif. 1, fig. 4) ostruiti;
con prodotti alimentari vari (cibi e bevande) posti a ridosso delle griglie di ventilazione interne (rif. 1, fig. 4), o
direttamente sul fondo della cella (rif. 2, fig. 4).
Fig. 4
2
1
1

ARP_ARG Rev03 05-2013 pag. 17
3.3 –DISPOSITIVI DI PROTEZIONE
La protezione del personale esposto ai rischi, dovuti agli elementi mobili pericolosi, è garantita dalla presenza di
opportuni dispositivi presenti sull’apparecchiatura:
griglia interna a copertura dell’unità condensatrice (rif. 1, fig. 5);
pannello frontale a copertura della ventola di raffreddamento unità tampone (rif. 2, fig. 5).
Fig. 5
2
1

ARP_ARG Rev03 05-2013 pag. 18
3.4 –FUNZIONI DI ARRESTO
L' apparecchiatura nel suo complesso è controllata da un teletermostato digitale. La funzione di arresto è rappresentata
dal tasto (rif. 1 fig. 6). In qualsiasi stato si trovi la macchina , la pressione del tasto mette la scheda in OFF.
Fig. 6
1

ARP_ARG Rev03 05-2013 pag. 19
4 –TRASPORTO E MOVIMENTAZIONE
4.1 –TRASPORTO DELL’ARMADIO REFRIGERATO
In funzione della tipologia e delle dimensioni e pesi sono stati utilizzati imballi adeguati a garantire l’integrità e la
conservazione durante il trasporto fino alla consegna all’acquirente.
L’armadio refrigerato deve essere posizionato e mantenuto in piedi su bancale avvolto dal proprio cartone per tutta la
durata del trasporto.
L’armadio refrigerato viene fornito al trasportatore pronto per lo spostamento.
L’apparecchiatura non deve essere assolutamente capovolta.
L’imballo deve essere ben posizionato sul pianale del mezzo di trasporto e bloccato attraverso
l’utilizzo di funi appropriate.
E’ necessario prestare la massima attenzione durante tutte le fasi di sollevamento e
posizionamento dell’armadio, in modo da evitare danni, anche gravi, a persone o cose. Il
costruttore non si assume alcuna responsabilità per il mancato rispetto delle indicazioni
riportate per il sollevamento e il trasporto dell’armadio.
Durante la fase di trasporto la temperatura ambientale non deve mai scendere al di sotto dei 4°C.
Il materiale d’imballo, una volta disimballato l’armadio refrigerato, dovrà essere eliminato e/o riutilizzato secondo le
norme vigenti del Paese di destinazione dell’apparecchiatura.
4.2. –MOVIMENTAZIONE DELL’ARMADIO REFRIGERATO IMBALLATO
Prestare attenzione durante le fasi di sollevamento e movimentazione dell’armadio; esiste il
pericolo di lesioni anche mortali contro il carico in movimento.
Tutte le operazioni di movimentazione e sollevamento devono essere effettuate con la massima
cautela, controllando che tutto il personale sia rigorosamente a distanza di sicurezza, e che
nessuno sosti sotto carichi sospesi, fermi o in movimento.
Prima di iniziare l’operazione, controllare tutta l’area di movimentazione dell’apparecchiatura, in
modo da rilevare l’eventuale presenza di punti pericolosi.
Durante la fase di trasporto la temperatura ambientale non dove mai scendere al di sotto del 4°C.

ARP_ARG Rev03 05-2013 pag. 20
PERSONALE AUTORIZZATO
Tecnico specializzato mulettista.
Mezzi di protezione individuali:
- scarpe antinfortunistiche;
- guanti antinfortunistici.
Il personale addetto a tali operazioni non deve utilizzare anelli, orologi da polso, gioielli, capi di vestiario slacciati o sciolti,
quali ad esempio cravatte, indumenti strappati, sciarpe, giacche sbottonate o bluse con chiusure a lampo aperte ecc… In
generale il personale deve usare capi ad uso antinfortunistico.
4.2.1 –PESO E INGOMBRO DELL’ARMADIO REFRIGERATO
Modello
ARP-20 / ARP-20B
ARP-30 / ARP-30B
ARP-40 / ARP-40B
ARG-30
Dimensioni
cm
78 x 68 x 212h
78 x 90 x 212h
78 x 108 x 212h
78 x 90 x 212h
Peso
Kg
119 / 124
140 / 145
186 / 194
161
Tab.3
4.2.2 –MEZZI NECESSARI
- Per il sollevamento dell’apparecchiatura deve essere utilizzato un muletto con portata minima adeguata.
L’impiego di attrezzature non adeguate può comportare incidenti al personale impiegato
nell’operazione e/o danni all’apparecchiatura.
Il costruttore non si assume alcuna responsabilità per l’uso improprio e non conforme di
apparecchi per il sollevamento, il trasporto e la movimentazione.
