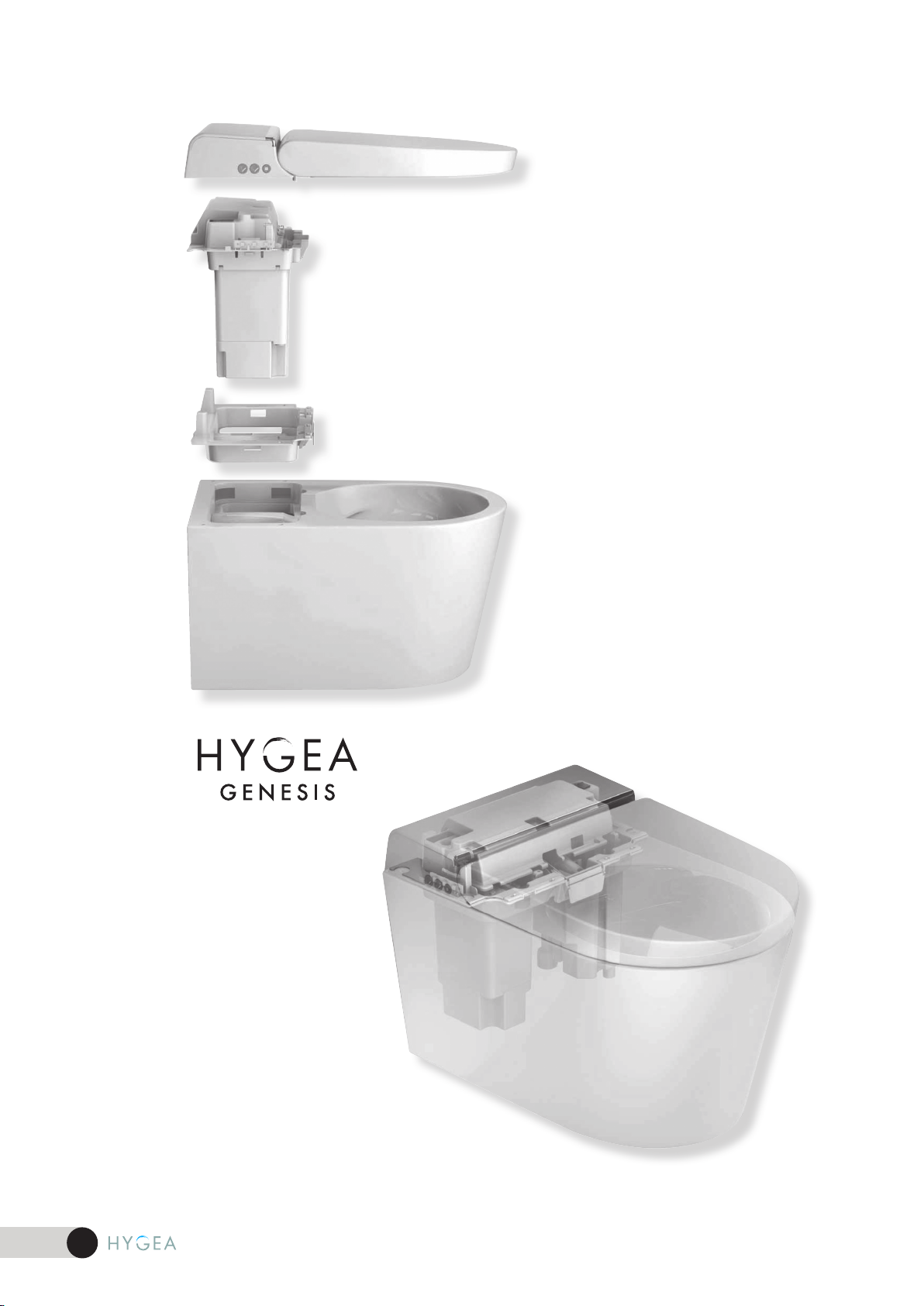

Genesis HYGEA IW-H20L User manual

Ed. 16.06.2022 – Rev. U2.1 WGALW1 – USPA Europe S.r.l. – Italy
IW-H20L
IW-H20LC
ISTRUZIONI PER IL MONTAGGIO
INSTALLATION MANUAL
MONTAGEANLEITUNG
INSTRUCTIONS DE MONTAGE
BIDET INSTALLATION MANUAL
IW-H20L

2
Installation Manual - Ed. 16.06.2022 – Rev. U2.1 WGALW1

3
Installation Manual - Ed. 16.06.2022 – Rev. U2.1 WGALW1
EN - English
WARNING
Install this appliance properly according to this manual.
Only authorized people can install this appliance.
The device may only be operated at power outlets or xed connections with
protective earthing.
Only the hoses supplied are allowed to be used.
DE - Deutsch
WARNUNG
Installieren Sie dieses Gerät ordnungsgemäß gemäß diesem Handbuch.
Dieses Gerät kann nur von autorisierten Personen installiert werden.
Gerät nur an Steckdosen oder Festanschlüssen mit Schutzerdung betreiben.
Es dürfen nur die mitgelieferten Schläuche verwendet werden.
FR - Français
AVERTISSEMENT
Installez cet appareil correctement conformément à ce manuel.
Seules les personnes autorisées peuvent installer cet appareil.
Utiliser l’appareil uniquement lorsqu’il est raccordé à des prises électriques ou
des branchements xes avec mise à la terre.
Seuls les tuyaux fournis peuvent être utilisés.
IT - Italiano
AVVERTIMENTO
Installare questo dispositivo seguendo le istruzioni contenute in questo manuale.
Solo le persone autorizzate possono installare questo dispositivo.
Utilizzare l’apparecchio esclusivamente con prese elettriche o allacciamenti ssi
provvisti di messa a terra.
Possono essere utilizzati soltanto i essibili forniti in dotazione.
~ 60min

4
Installation Manual - Ed. 16.06.2022 – Rev. U2.1 WGALW1
ES - Español
ADVERTENCIA
Instale este dispositivo siguiendo las instrucciones de este manual.
Este dispositivo sólo deberá ser instalado por personal autorizado.
El dispositivo debe utilizarse solamente en salidas de corriente o conexiones jas
con puesta a tierra de protección.
Solo se permite el uso de las mangueras suministradas.
PT - Português
ATENÇÃO
Instale este aparelho corretamente, de acordo com este manual.
Apenas pessoas autorizadas podem instalar este aparelho.
O aparelho só pode ser utilizado em tomadas ou ligações xas com ligação à
terra de protecção.
Apenas as mangueiras fornecidas podem ser usadas.
PL - Polski
OSTRZEŻENIE
Zainstaluj urządzenie zgodnie z instrukcją.
Tylko autoryzowany osoby do tego uprawnione mogą instalować to urządzenie.
Urządzenie można eksploatować wyłącznie po podłączeniu do gniazdek
elektrycznych lub przyłączy stacjonarnych wyposażonych w uziemienie ochronne.
Można używać wyłącznie dostarczonych węży.
CZ - Česky
UPOZORNĚNÍ
Zařízení musí být instalováno v souladu s tímto instalačním manuálem.
Instalace může být provedena pouze osobou s dostatečnou kvalikací.
Zařízení může být připojeno pouze k elektrické přípojce, která je uzemněna.
K připojení vody použijte pouze přiložené hadice.
NL - Nederlands
WAARSCHUWING
Installeer dit apparaat op de juiste manier volgens de instructies in deze handleiding.
Alleen geautoriseerde personen kunnen dit apparaat installeren.
Dit apparaat mag alleen worden aangesloten op stopcontacten die geaard zijn.
Alleen de meegeleverde slangen mogen worden gebruikt.
NO - Norsk
ADVARSEL
Installer apparatet riktig i henhold til denne bruksanvisningen.
Bare autoriserte personer kan installere dette apparatet.
Apparatet skal kun tilkobles stikkontakter eller faste tilkoblinger med jording.
Bruk bare de medfølgende slangene.

5
Installation Manual - Ed. 16.06.2022 – Rev. U2.1 WGALW1
220/240 V
50/60 Hz
PMAX.
0,05 ÷ 1,00 MPa
0,5 ÷ 10,00 bar

6
Installation Manual - Ed. 16.06.2022 – Rev. U2.1 WGALW1
1 1-2
1-1
1-3
B
B
B1 B2
B3
A
(WC)
A
– A (WC) :
cm 69 x 50 x 48(h) – Kg: 29,0
– B
(B1-B2-B3) :
cm 69 x 50 x 40(h) – Kg: 13,0
Installation manual

7
Installation Manual - Ed. 16.06.2022 – Rev. U2.1 WGALW1
325
420
95
225
360
320
315
180
380
mm
1-5
1-4
-OFF-

8
Installation Manual - Ed. 16.06.2022 – Rev. U2.1 WGALW1
1-6
1-7 1-8
B1
Installation
manual
T2
H3a
H3b
H4
T1
V1
R1
Z
W
R2
V2
DURGOL
Kurz eintauchen (1
s), leicht abschütteln
und nach 1 min
ablesen.
5 grün/green/vert
1 rot/red/rouge
2 rot/red/rouge
3 rot/red/rouge
4 rot/red/rouge
5 rot/red/rouge
shake off excess
water and compare
after1 min.
Teststäbchen zur Bestimmung
der Wasserhärte
Test strip for determination of
water hardness
Bandelette pour déterminer la
dureté de l’eau
Plongez brièvement
(1 s), égouttez l’excès
d’eau et comparez
après 1 min.
0˚dH/ 0.00˚e/ 0˚f
5˚dH/ 6.25˚e/ 9˚f
10˚dH/12.50˚e/18˚f
15˚dH/18.75˚e/27˚f
20˚dH/25.00˚e/36˚f
25˚dH/31.25˚e/45˚f
AQUADUR
®
OLI 70 ?
>> ... / 1-12>> ... / 1-9

9
Installation Manual - Ed. 16.06.2022 – Rev. U2.1 WGALW1
1-9
270
190
mm
135
130
590 OLI 70
1-10
5,5
5,5
cm
50
~
25
Ø= 6-12 mm
A= 1-2,5 mm2

10
Installation Manual - Ed. 16.06.2022 – Rev. U2.1 WGALW1
1-11
1-12
270
mm
135
V2
110
90
590
>> ... / 1-17

11
Installation Manual - Ed. 16.06.2022 – Rev. U2.1 WGALW1
1-13
1-14
9
cm
V2
11
1/2”
60°
6
6
~ 30 sec

12
Installation Manual - Ed. 16.06.2022 – Rev. U2.1 WGALW1
1-15
1-16
6
6
cm
50
Ø= 6-12 mm
A= 1-2,5 mm2
>> ... / 1-17

13
Installation Manual - Ed. 16.06.2022 – Rev. U2.1 WGALW1
13.5 - X
X
Y
MAX
1-20
1-17 1-19
1-18
H4
H4
MAX
cm
H3a
H3a
10 - Y
cm

14
Installation Manual - Ed. 16.06.2022 – Rev. U2.1 WGALW1
1-21 1-23
1-22
Z
1-24
H3
H4
H3
H4
H3b
H3a

15
Installation Manual - Ed. 16.06.2022 – Rev. U2.1 WGALW1

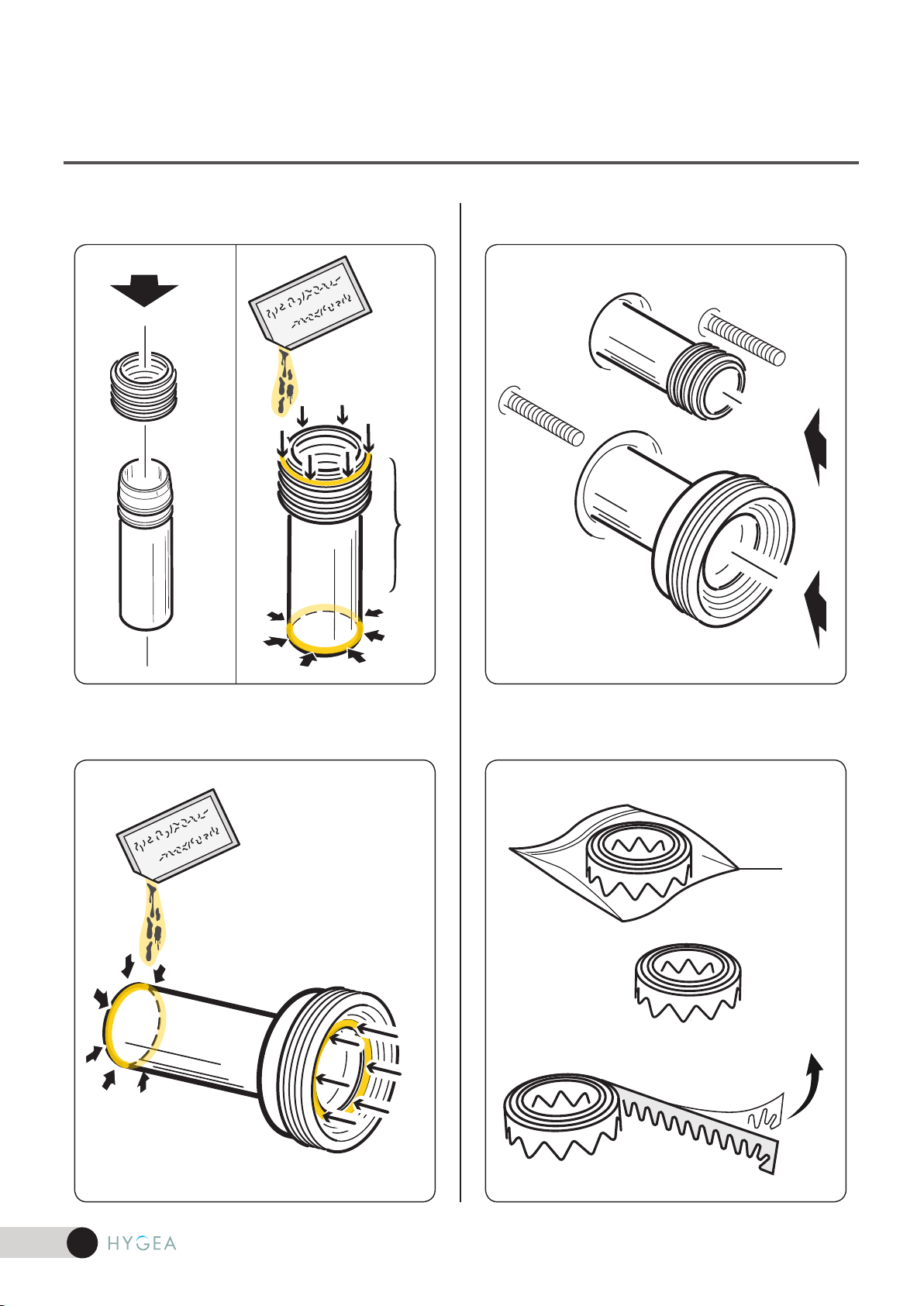

1-25
1-26
1-27
1-28

16
Installation Manual - Ed. 16.06.2022 – Rev. U2.1 WGALW1

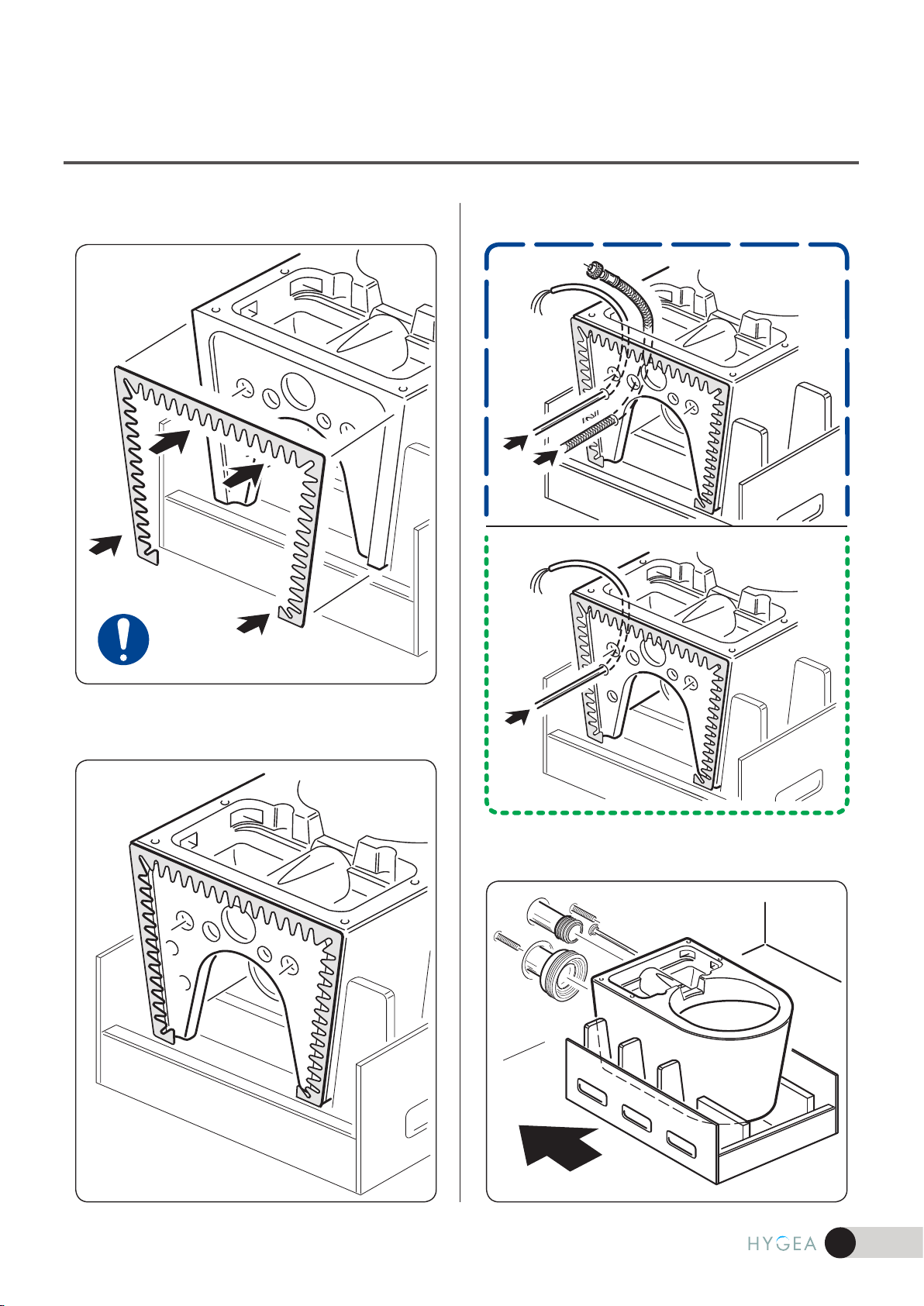

1-29
1-30 1-32
1-31
W

17
Installation Manual - Ed. 16.06.2022 – Rev. U2.1 WGALW1
1-33
1-34 1-35

18
Installation Manual - Ed. 16.06.2022 – Rev. U2.1 WGALW1
2 2-4
2-1
2-2
2-3
2-5
3 x AAA
User
Manual
B2
BIDET USER MANUAL
IW-H20L
■
Please carefullyread this
instruction manual for proper use
of this appliance
■
The product warrantyis included
in this instruction manual.
■
Please contact our company for
any inquiries during use.
■
■
Afterthe box is opened and the
appliance is installed, no return or
exchange is allowed.
This appliance is for AC230V only
so please make sure to check
before installing.

19
Installation Manual - Ed. 16.06.2022 – Rev. U2.1 WGALW1
2-9
2-8
2-7
2-6
L
N
1
2
3—
3
2
1
31 mm
21 mm
Ø 6-12 mm
A = 1-2,5 mm2
L
N
d = 9-12 mm
d = 6-9 mm
d

20
Installation Manual - Ed. 16.06.2022 – Rev. U2.1 WGALW1

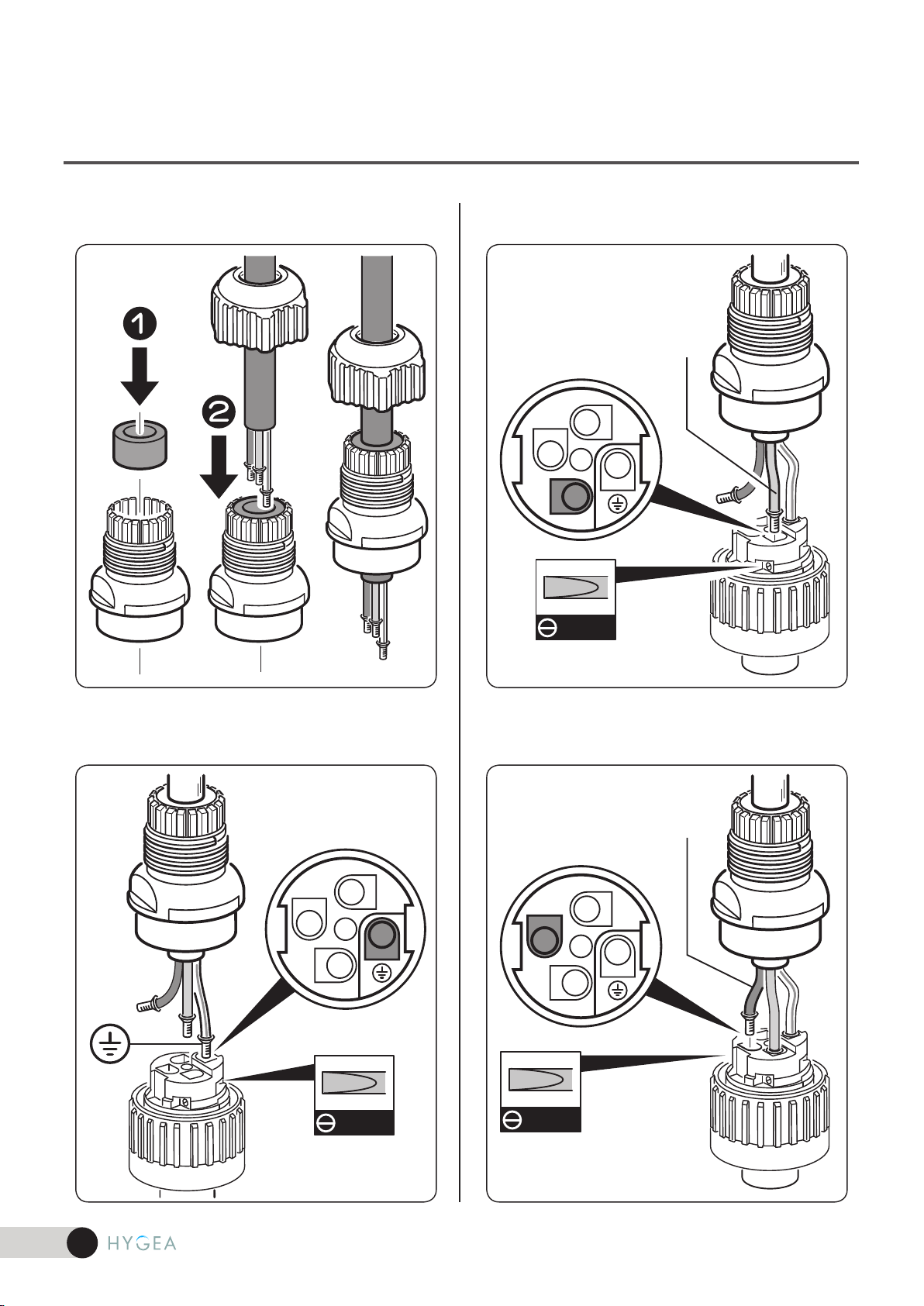

2-10
2-11
2-12
2-13
3
2
1
0
3
2
1
0
N
3
2
1
0
L
