Gewa Abilia Control TV User manual

Manual
Control TV
Svensk bruksanvisning
English manual

2
Innehållsförteckning/Content
Svenska.................................................................................................................3
Inledning...............................................................................................................3
Sätta i batterier...................................................................................................3
Batterivarning ....................................................................................................3
Märkning av knappar.........................................................................................4
Lära in IR-koder från en annan fjärrkontroll....................................................4
Återställning till fabriksinställning....................................................................7
Inställning av ljudsignal.....................................................................................7
Rengöring.............................................................................................................7
Tillbehör...............................................................................................................8
Tillbehör som medföljer Control TV.................................................................8
Tekniska data.......................................................................................................8
Återvinning av elavfall........................................................................................8
English..................................................................................................................9
Introduction.........................................................................................................9
Inserting batteries...............................................................................................9
Battery Warning.................................................................................................9
Labelling keys..................................................................................................10
Learning IR codes from another remote control .............................................10
Resetting Control TV to factory setting...........................................................13
Setting beep volume.........................................................................................13
Cleaning..............................................................................................................13
Accessories .........................................................................................................14
Accessories included with Control TV............................................................14
Technical data....................................................................................................14
Recycling Waste Electrical and Electronic Eguipment.................................15

3
Svenska
Inledning
Control TV är en programmerbar fjärrkontroll, vilket innebär att det är möjligt
att lära in IR-koder från olika typer av fjärrkontroller TV, Digitalbox, DVD
m.m. Control TV har stora försänkta trycknappar som kan märkas med
symboler. Tryckknapparna är lätta att trycka på och ger också en ljudsignal.
Inlärda IR-koder ligger kvar även om batterierna tas bort eller tar slut.

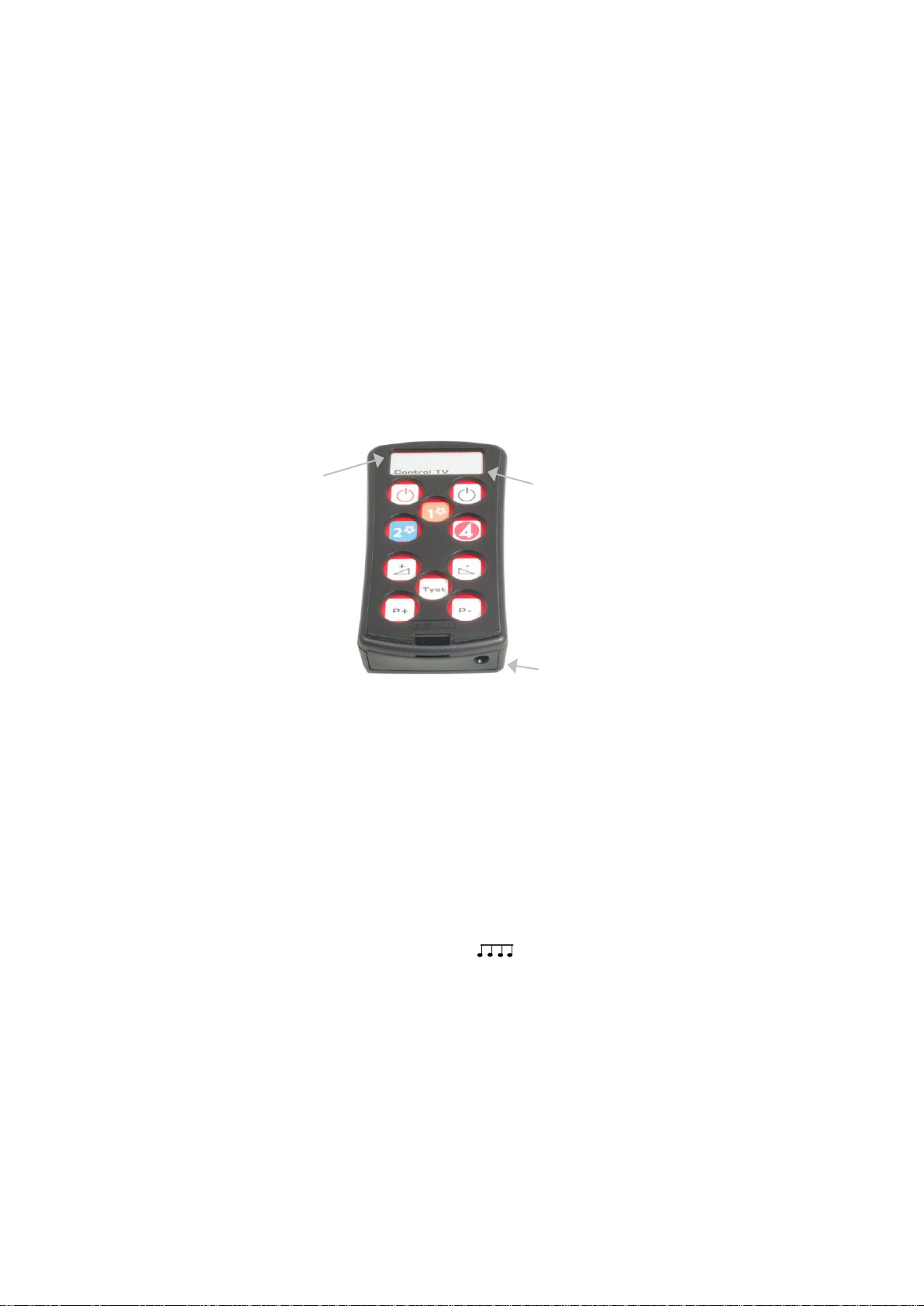

Bilden visar olika benämningar och funktioner som förekommer i texten.
Sätta i batterier
Lossa skruven till batteriluckan på baksidan av Control TV med en skruvmejsel
och sätt in medföljande batterier. Placera batterierna rätt polvända enligt
markering i botten på batterifacket. Vid köp av nya batterier, köp alkaline-
batterier typ LR03 (AAA) 1,5 V. Avsluta montering av batterier med att trycka
in programmeringsknappen Pmed medföljande gem.
Batterivarning
Control TV har inbyggd batterivarning som indikerar när batterierna håller
på att ta slut. En ljudsignal ljuder med korta ljudstötar med 30 sekunders
intervall. Efter en stund går den över till att varna var tionde minut.
Programmeringsknapp P
Orange och grön
lysdiod
Röd lysdiod

4
Märkning
Raster
Märkning av knappar
Vid leverans sitter en märkning insatt i Control TV.
På medföljande ark finns ytterligare förslag på
märkning av knappar. Välj ut en passande märkning.
Ta bort rastret försiktigt så att benen i hörnen inte
går av. Ta bort befintlig märkning och stick in den
nya märkningen enligt figuren. Skjut inte in
märkningen helt. Man skall kunna se siffrorna över
varje symbol som en hjälp när man programmerar i
nästa avsnitt.
Om man tycker att medföljande märkning inte passar så kan man gå in på
www.gewa.se och klicka på Produkter/Programvaror/Overlay design/Control
TV och ladda ner ett Word-dokument med fler symboler. I det dokumentet kan
man arrangera sin egen märkning. Där finns också symboler för DVD, CD mm.

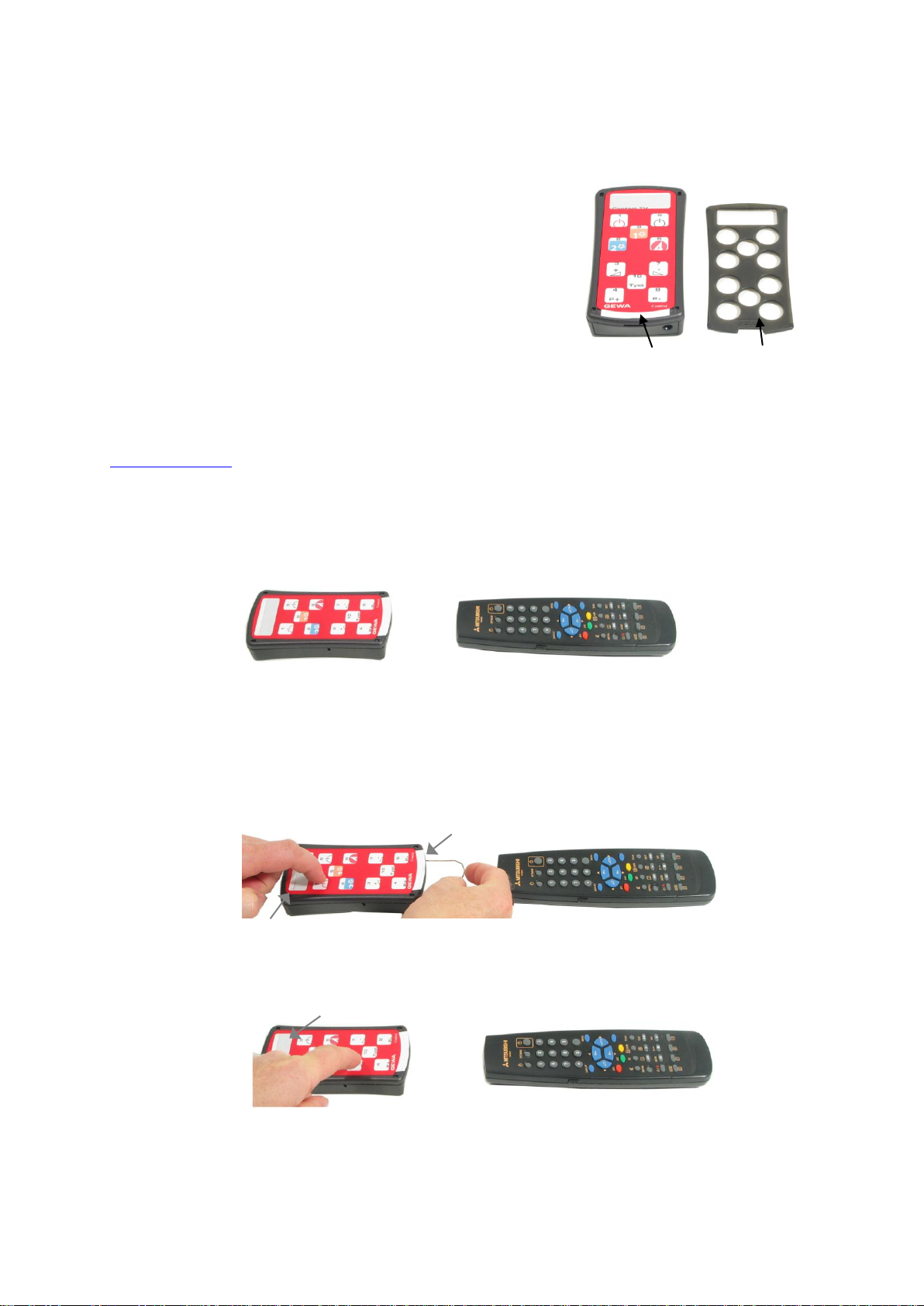

Lära in IR-koder från en annan fjärrkontroll
1. Lägg båda fjärrkontrollerna på ett bord med original-fjärrkontrollen riktad
mot den bakre gaveln på Control TV. Övertyga dig om att batterierna i
original-fjärrkontrollen har full kapacitet. Placera dem inte i starkt ljus vid
inlärning (t.ex. solljus). Se också föregående avsnitt om märkning.
OBS! Control TV hoppar automatiskt ur programmeringsläge efter en minut.
2. Tryck på Poch knapp 1samtidigt. Använd medföljande gem. Lysdiod A
blinkar rött.
3. Tryck kort på den knapp på Control TV där t.ex "Volym" skall ligga. Lysdiod
Blyser med fast orange sken.
P
A
B

5

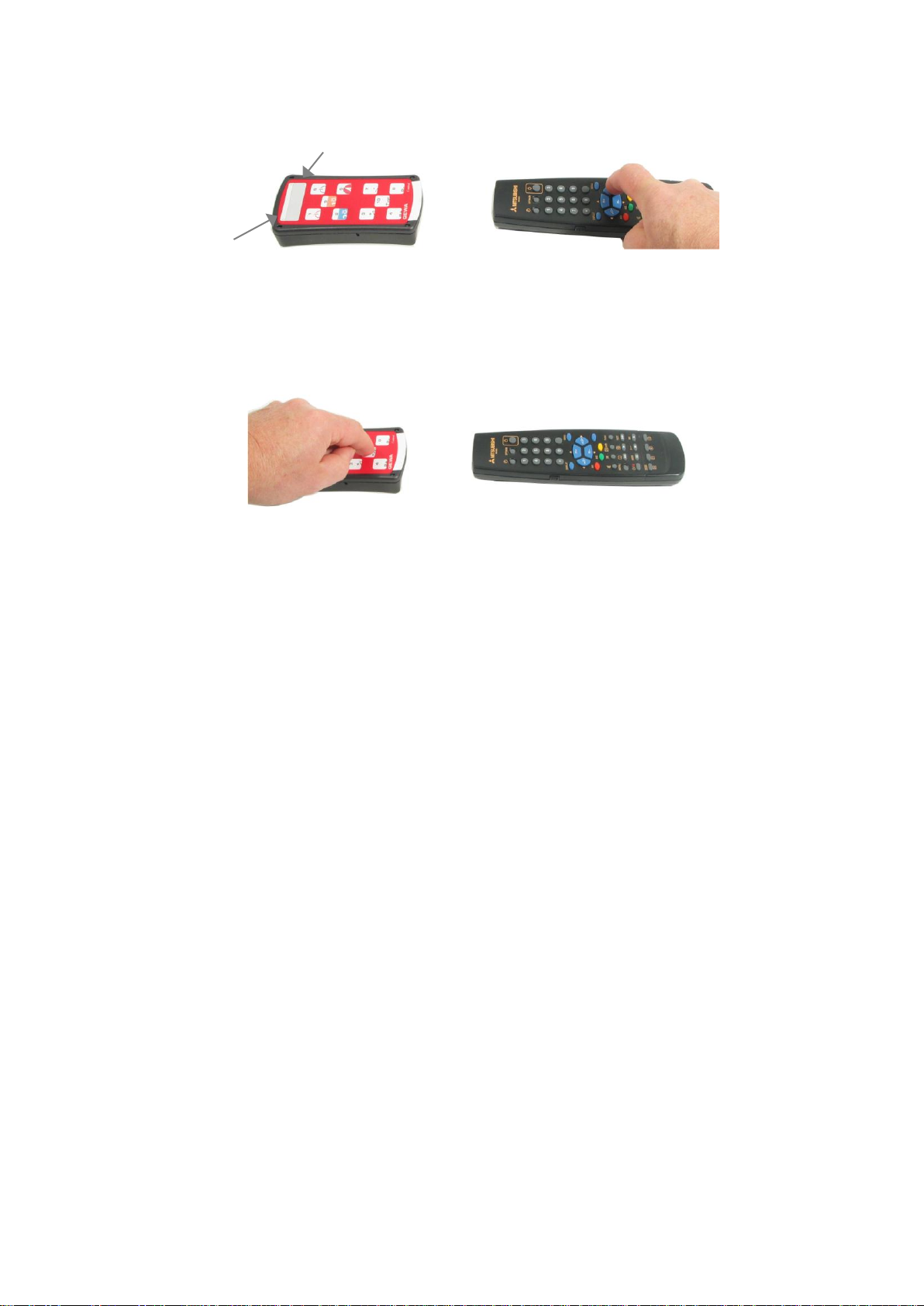

4. Tryck och håll ner Volymknappen på original-fjärrkontrollen. Släpp när
lysdiod Blyser grönt. Det kan ta upp till 10 sekunder. Om lysdioden B
återgår till att lysa orange trycker man ytterligare en eller flera gånger tills
den blinkar grönt och lysdiod B blinkar rött. När lysdiod A blinkar rött är
inlärningen klar.
5. Gå vidare med nästa knapp från punkt 3 och 5 tills alla knappar är inlärda.
När alla knappar är inlärda avslutar man med att trycka på knapp 10 i ca 2
sekunder. Skjut in märkningen och sätt på rastret. Om man inte är nöjd med
inlärningen är det bara börja om från början, den gamla inlärningen
försvinner så fort man lär in på nytt.
Tips 1: Det går för det mesta bra att lära in koder från olika apparater men
ibland kan man få problem att lära in enstaka funktioner eller alla funktioner
från en fjärrkontroll. I dessa fall är det möjligt att pröva ett annan
inspelningsmetod. I punkt 2 gör man i stället enligt följande; Tryck in Poch
knapp 1samtidigt men håll dem intryckta i ca 2 sek tills lysdiod Bblinkar grönt
och slocknar. Lysdiod Ablinkar nu rött. Man har nu kommit in i ett annat
inlärningsläge. För övrigt gör man hela inlärningsproceduren på samma sätt.
Tips 2: Det kan ha betydelse om man håller in knappen på original-
fjärrkontrollen kort respektive lång tid. Om det inte går att programmera in en
knapp kan man pröva med att trycka lång kort, kort kort, lång lång eller kort
lång. Se punkt 4.
B
A

6

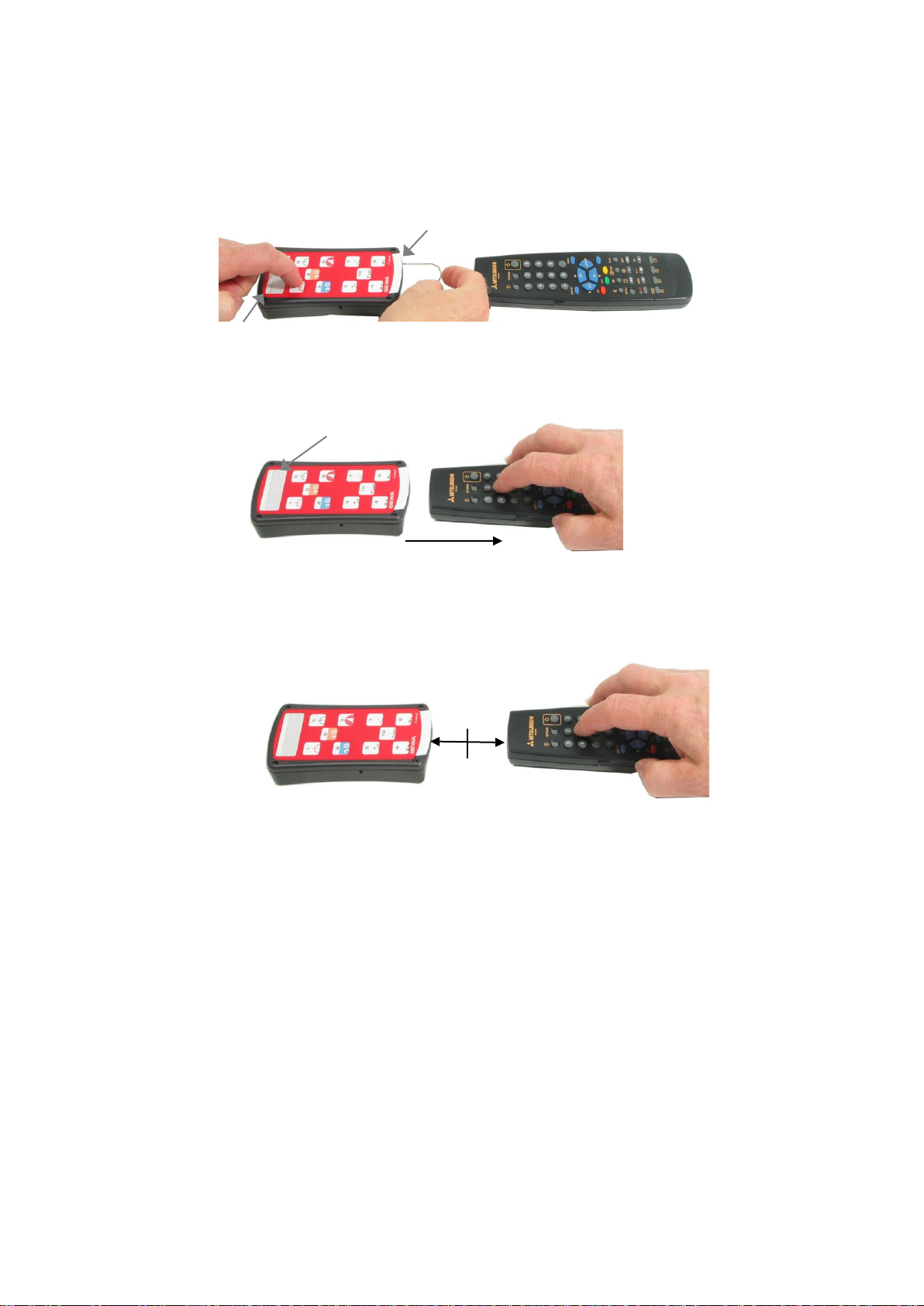

Tips 3:
Vissa fjärrkontroller har en väldigt svag IR-signal som gör att det är svårt att lära
in IR-signalen. Man kan då testa hur stark IR-signalen är.
1. Tryck på Poch knapp 1samtidigt. Lysdiod Ablinkar rött.
2. Tryck på valfri knapp på original-fjärrkontrollen och kontrollera att
lysdiod Bblinkar grönt. Flytta original-fjärrkontrollen från Control TV
tills lysdioden slutar blinkar.
3. Halvera avståndet där lysdioden slutar blinkar. Nu har original-
fjärrkontrollen rätt avstånd. Fortsätt nu från punkt 3 i avsnittet "Lära in
IR-koder från en annan fjärrkontroll".
B
P
A

7
Märkning
Raster
Siffror
Märkning
Raster
Siffror

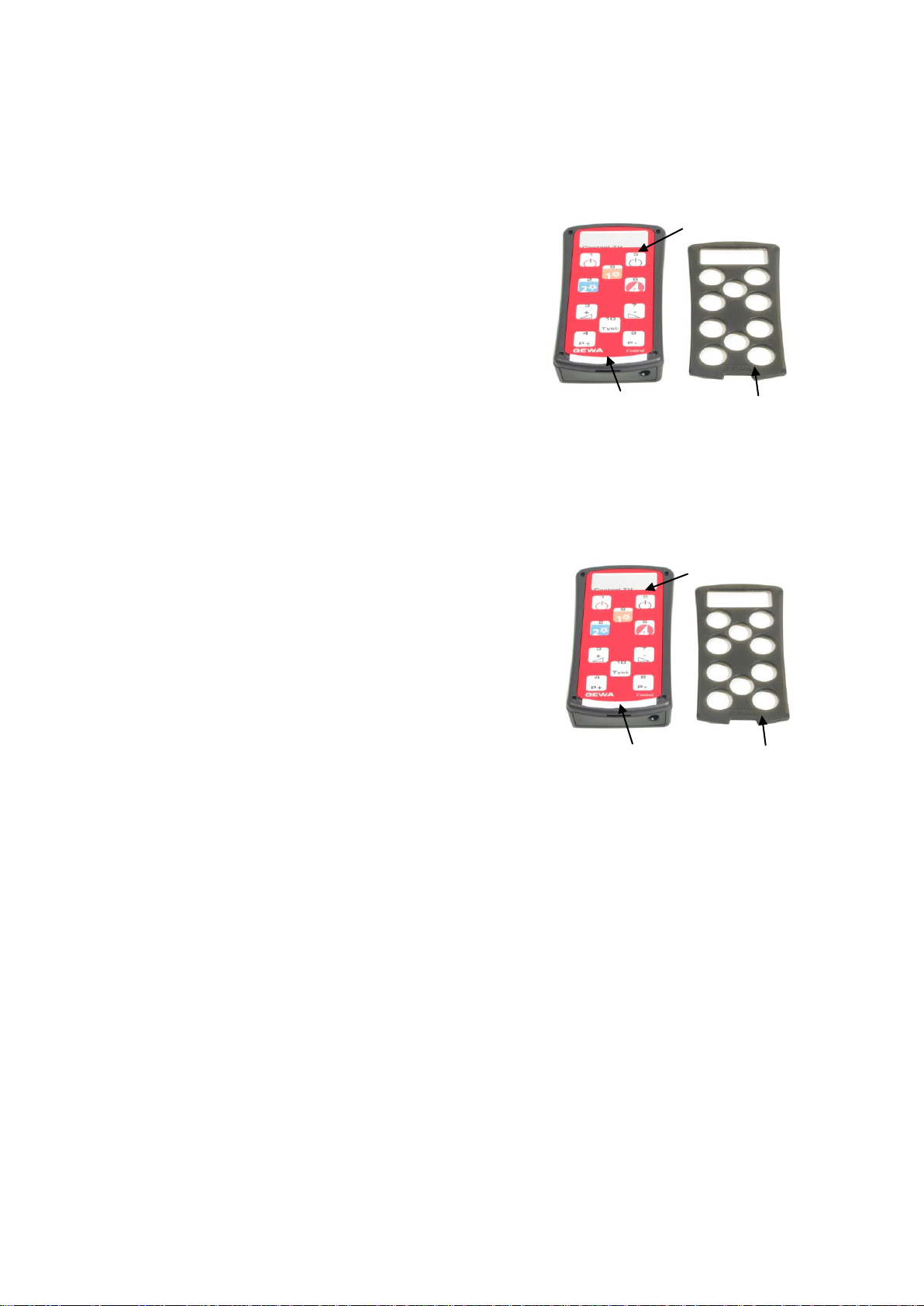

Återställning till fabriksinställning
Med Control TV har man möjlighet att återställa alla knappar till
fabriksinställning. Alla inlärda IR-koder raderas.
1. Ta bort rastret och dra ut märkningen tills
siffrorna för knapparna syns.
2. Tryck på Poch knapp 3samtidigt.
3. Tryck i tur och ordning på knapparna 9, 1, 2, 3,
10.
Inställning av ljudsignal
Control TV har en ljudsignal som ljuder när en knapp trycks ner. Volymen på
denna signal går att stänga av/sätta på.
Gör enligt följande:
1. Ta bort rastret och dra ut märkningen tills
siffrorna för knapparna syns.
2. Tryck på Poch knapp 4samtidigt. Ljudet stängs
av/sätts på varannan gång.
Rengöring
Control TV görs rent med en mycket hårt urvriden trasa som doppats i vatten
med lite diskmedel i. Efter rengöring torkas den med en torr trasa.

8
Tillbehör
Tillbehör som medföljer Control TV
Art.nr
Benämning
Beskrivning
Antal
------
Märkningsark
A4-ark med olika märkning av
knappar
2 st
425712
Raster Control TV
1 st
Tekniska data
Manöverkraft på knappar:
< 1 N (100 gr)
Fysiska mått (L x B x H):
134 x 70 x 25 mm
Vikt inkl batterier:
180 gr
Temperaturområde (exkl
batterier):
-20- +45C
Återvinning av elavfall
Control TV innehåller elektronik som skall återvinnas efter
produktens livslängd. Lämnas till miljöstation för elavfall.

9
English
Introduction
Control TV is a programmable remote control, which means that it is possible to
learn IR codes from different kinds of remote controls; TV, Digital box, DVD
a.s.o. Control TV has large recessed keys which can be marked with symbols.
The buttons are easily pressed and also give a beep. The learnt IR codes remains
even if the batteries are removed or run out.
The figure shows various terms and functions which are described in the text.
Inserting batteries
Unscrew the battery lid screw on the back of Control TV using a screwdriver
and insert the included batteries. Insert the batteries according to the marking at
the bottom of the battery compartment. Use only alkaline batteries like LR03
(AAA) 1,5 V. When you have inserted the batteries press the programming
button Pusing the included paper clip.
Battery Warning
Control TV has a built-in battery warning indicating low battery voltage. A
sound signal with short beeps is heard at an interval of 30 seconds. After a while
it starts warning every ten minutes.
Programming key P
Orange and green
indictor light
Red indicator light

10
Marking
label
Keyguard
Labelling keys
As standard the keys are marked. There are
several labelling suggestions on the enclosed
sheet. Choose a suitable labelling. Remove the
keyguard carefully otherwise the plastic legs may
break. Remove the standard labelling and insert
the marking label according to the figure. Do not
insert the label fully. It must be possible to see the
digits on the top of each symbol when
programming next section.
If you are not satisfied with the enclosed labelling go to www.gewa.se and click
Products/Software/Overlay design/Overlay design Control TV. Download a
Word document with additional symbols. In that document it is possible to
create a personal labelling. There are also symbols for DVD, CD a. s o.
Learning IR codes from another remote control
1. Place the two transmitters on a table with the original transmitter directed
towards the rear of Control TV. Make sure the batteries in the original remote
control have full capacity. Do not place the transmitters in intense light (e.g.
sunlight) when programming. Also see section above about labelling.
Note! Control TV automatically leaves programming mode after one minute.
2. Press Pand key 1at the same time. Use the enclosed paper clip. The
indicator light flashes red.
3. Press and release the key on Control TV where, for instance, ”Volume” is to
be programmed. The indicator light Bnow emits a steady orange light.
P
A
B

11
4. Press and hold the Volume key on the original transmitter. Release the key
when the indicator light gives a green light. This might take up to 10 seconds.
If the indicator light Bgoes orange press one or several times again until it
flashes green and the indicator light Bflashes red. When the indicator light A
flashes red the programming is complete.
5. Repeat steps 3 to 5 until all keys are programmed. Finish by pressing key 10
for 2 seconds. Insert the label and put on the keyguard. If the programming
was not successful start from the beginning. The earlier programming is
erased as soon as a new programming starts.
Tip 1: Control TV can learn channels from most IR transmitters on the market
with a few exceptions. You may have problems with a few or all of the functions
for a certain IR transmitter. In these cases it is possible to try another recording
method. Instead, do as follows in step 2; Press Pand 1at the same time but keep
them pressed for approximately 2 seconds until the indicator light Bfor
programming flashes green and goes out. The indicator light Anow flashes red.
Control TV is now in another recording mode. Otherwise use the same
recording procedure.
Tip 2: It might be of importance how long the key on the original transmitter is
pressed. If it is impossible to program a key try to press long short, short short,
long long or short long. See point 4.
B
A

12
Tip 3:
Some transmitters have a very weak IR-signal which makes it difficult to
replicate the IR-signal. Do as follows to check how strong the IR-signal is:
1. Press Pand 1at the same time. The indicator light Aflashes red.
2. Press any key on the original remote control to check that the indicator light
Bflashes green. Move the original transmitter backwards until the indicator
light stops flashing.
3. Halve the distance where the indicator light stops flashing. Now the original
transmitter has the correct distance. Continue from point 3 in the section
“Learn IR codes from another remote control”.
B
P
A

13
Marking label
Keyguard
Digits
Marking label
Keyguard
Digits
Resetting Control TV to factory setting
With Control TV it is possible to reset all keys
to factory setting. All learnt IR codes will be
erased.
1. Remove the keyguard and pull out the
labelling until the key digits show.
2. Press Pand key 3at the same time.
3. Press key 9, 1, 2, 3, 10 in sequence.
Setting beep volume
Control TV has a beep signal which sounds when a key is pressed. It is possible
to switch on/off the volume
Do as follows:
1. Remove the keyguard and pull out the
marking label until the key digits show.
2. Press Pand key 4at the same time. The
sound is switched off/on alternately.
Cleaning
To clean Control TV wipe with a damp cloth (weak solution of washing up
liquid). Wipe dry after cleaning.

14
Accessories
Accessories included with Control TV
Art.no
Denomination
Description
Qty
------
Note sheet
A4-sheet with different notes for
programmed keys
2
425712
Keyguard Control
TV
1
Technical data
Key force:
< 1 N (100 gr)
Measurements (L x W x H):
134 x 70 x 25 mm
Weight (batteries included):
180 gr
Operating temperature (not
valid for batteries):
-20- +45C

15
Recycling Waste Electrical and
Electronic Eguipment
Control TV contains electronic components that must be recycled.
When the product is of no use, hand it in to a recycling centre for waste of
electrical and electronic equipment.

16
Art.no: 808655. Doc: Manual Control TV SE GB. Ver: E. Date: 2011-03-24.
Abilia AB, Kung Hans väg 3, Sollentuna, Box 92, 191 22 Sollentuna, Sweden
Phone [phone] | Fax [phone] | [email protected] | www.abilia.se
