GEZE IW E740 LM User manual

Anwendungsbereich
Id.-Nr. 125422 Zeichn.-Nr. 45140-9-0960 Änd.St.00
Für vertikal eingebaute, einwärts gehende
Metall-, Kunststo- und Holzfenster;
nur für trockene Räume;
für Überschläge von 0 mm - 25 mm;
nur in Verbindung mit GEZE-Kettenantrieb E740.
Flügelhöhe b [mm] Einstellbarer Hub [mm]
ab 200 100
ab 300 100 und 200
ab 400 100, 200 und 300
ab 500 100, 200, 300 und 400
Verpackungseinheit
Konsolensatz EW E740 FM (Ident.-Nr. 125398)
1 Flügelbock FM E740
2 Sicherungsbügel Flügelbock FM E740
3 Konsole FM E740 Links
4 Konsole FM E740 Rechts
5 2x Schraube DIN 7500 M6x14
4
5
2
1
3
Montage
Montagereihenfolge:
1. Lochbild für Konsolen und Flügelbock gem.
nebenstehender Zeichnung bohren (Bild 1).
2. Flügelbock (1) und Konsolen (3) + (4) anschrauben.
Schlitz am Flügelbock muss zum Flügel zeigen (Bild 2).
3. Kettenantrieb ca. 30mm ausfahren.
Bei eingeschränkten Platzverhältnissen Fenster zur Antriebsmontage önen.
4. Kettenantrieb auf Konsolen aufschieben (Bild 3) und so drehen, dass
Kette mit Stift in Flügelbock einfährt und auf Anschlag geht (Bild 4).
5. Konsolen mit Seitenteilen des Kettenantriebs verschrauben (Bild 5).
6. Sicherungsbügel in Flügelbock einstecken und einrasten (Bild 6).
Sicherstellen, dass Bügel in Schlitz eingerastet ist.
7. Antrieb wieder einfahren und Probelauf durchführen.
!
!
Bild 1:
Bild 2:
Bild 6:
Bild 3:
Bild 4:
Bild 5:
13
15.5
28 43.5 28
390
Flügelkante
Kettenmitte (Mitte Fenster)
Flügelkante
Schlitz
Fenstertyp Befestigungsmittel (nicht im Lieferumfang) Bohr 
Leichtmetall Linsen-Blechschraube 4,2 x Länge DIN ISO 7049 3,5
Kunststo Linsen-Blechschraube 4,2 x Länge DIN ISO 7049 3,5
Holz Halbrund Holz-Schraube 4,5 x Länge DIN 96 (2,0)
Fehlende Angaben und Hinweise siehe: Montageanleitung E740
Platzbedarf über Flügel: 30mm
Montageanleitung Konsolensatz EW E740 FM
GEZE GmbH
P.O. Box 1363
D-71226 Leonberg
GEZE GmbH
Reinhold-Vöster-Str. 21-29
D-71229 Leonberg
Phone:
Fax:
++49 (0) 7152- 203-0
++49 (0) 7152- 203-310
Germany Germany www.geze.com

Area of application
For vertically installed, inward opening
metal, plastic and timber windows;
only for dry rooms;
for overlaps of 0 mm - 25 mm;
only in combination with GEZE chain drive E740.
Leaf height b [mm] Adjustable stroke [mm]
from 200 100
from 300 100 and 200
from 400 100, 200 and 300
from 500 100, 200, 300 and 400
Contents of package
Bracket Set IW E740 LM (ID-No. 125398)
1 Bracket LM E740
2 Safety clip bracket LM E740
3 Drive holder LM E740 LH
4 Drive holder LM E740 RH
5 2x Screw DIN 7500 M6x14
4
5
2
1
3

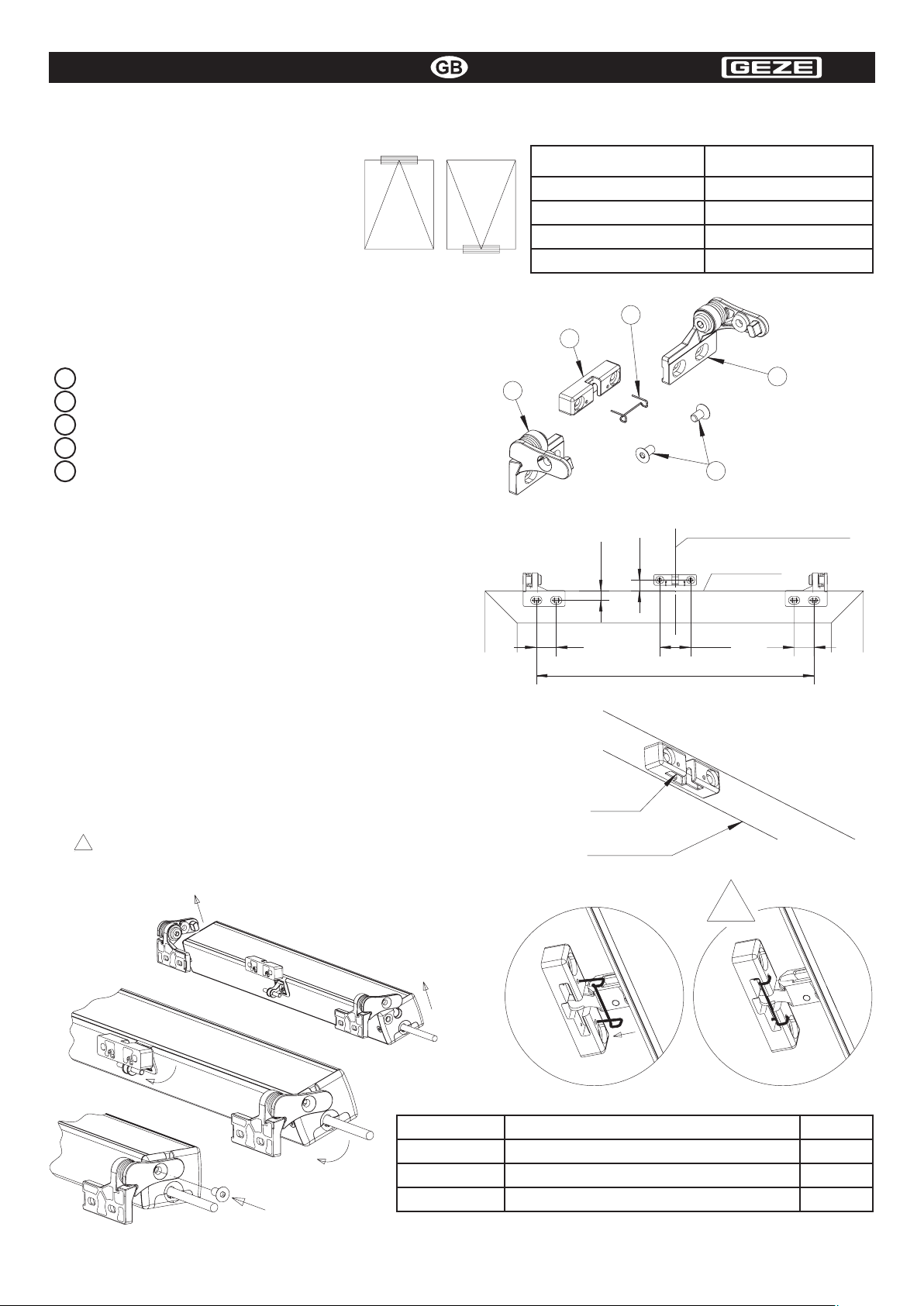

Assembly
Assembly sequence:
1. Establish position of drill-hole-pattern
for drive holders and bracket (Fig. 1).
2. Screw drive holders (3) + (4) and bracket (1).
Slot in bracket must point at leaf (Fig. 2).
3. Extend chain drive appr. 30mm.
Open window for drive assembly when space above leaf is limited.
4. Insert chain drive onto drive holders (Fig. 3) and tilt, so that chain
and pin run into bracket to stop position (Fig. 4).
5. Screw drive holders with side covers of chain drive (Fig. 5).
6. Introduce safety clip (2) into bracket to lock in place (Fig. 6).
Insure that safety clip snaps into slot.
7. Close chain drive completely and perform test run.
!
!
Fig. 1:
Fig. 2:
Fig. 6:
Fig. 3:
Fig. 4:
Fig. 5:
13
15.5
28 43.5 28
390
Leaf edge
Centreofchain(Centreofwindow)
Leaf edge
Slot
Typeof window Fastening material (not included) Drill hole
Light metal Pan-head tapping screw 4,2 x length ISO 7049 3,5
Plastic Pan-head tapping screw 4,2 x length ISO 7049 3,5
Timber Half-round wood screw 4,5 x length DIN 96 (2,0)
For any missing information and notes please refer to: Installation manual E740
ID-No. 125422 Dwg.-No. 45140-9-0960 Rev.00
Installation Manual Bracket Set IW E740 LM
GEZE GmbH
P.O. Box 1363
D-71226 Leonberg
GEZE GmbH
Reinhold-Vöster-Str. 21-29
D-71229 Leonberg
Phone:
Fax:
++49 (0) 7152- 203-0
++49 (0) 7152- 203-310
Germany Germany www.geze.com
Required space above leaf: 30mm
