Gianni Ferrari TG 200 D Release Note

MANUALE TECNICO
TECHNICAL HANDBOOK
NOTICE TECNIQUE
TECHNISCHES HANDBUCH
MANUAL TÉCNICO
I
F
GB
D
E
COD. 00555600044 2004/01
BIEFFEBI s.r.l.
Via dell'Artigianato ,7
46023 Gonzaga (Mantova) Italy
Tel. [phone] - Fax [phone]
E-mail: offbief[email protected]
www.bieffebi.com
GIANNI FERRARI s.r.l.
Via Vespucci ,53 (z.ind. Ranaro)
42046 Reggiolo (Reggio Emilia) Italy
Tel. [phone] - Fax [phone]
E-mail: [email protected]
www.gianni ferrari.com
PROFESSIONAL MOWERS

1/43
CERTIFICATO DI CONFORMITA’ RILASCIATO DAL FABBRICANTE
CERTIFICATE OF CONFORMITY RELEASED BY THE MANUFACTURER
CERTIFICAT DE CONFORMITE DELIVRE PAR LE CONSTRUCTEUR
KONFORMITÄTSBESCHEINIGUNG VOM HERSTELLER
(Firma - Signature - Signature - Unterschrift)
Il sottoscritto - I the undersigned - Le souissigné - Der Unterzeichnete FERRARI CLAUDIO
OFFICINE BIEFFEBI s.r.l. - Via dell’Artigianato, 7 - GONZAGA (MN)
attesta che il tosaerba - declares that the lawnmower - déclare que la tondeuse à gazon - erklärt, daß der Rasenmäher:
1. marca - brand - marque - Brand : GF
2. modello - model - modèle - typ : TG 200 D
3. numero di serie - serial number - numéro de série - seriennummer : ................
4. motore - motor - Moteur - Motor : Diesel
- fabbricante - manufacturer - constructeur - Hersteller: YANMAR
- tipo - type - type - Typ : 2V78-TA
5. larghezza di taglio - cutting width - larguer de coupe - Schnittbreite : 122 cm.
6. Livello di potenza acustica misurato - Acoustic power level measured
Niveau de puissance acoustique mesuré - Lärmpegel gemessen : 103,5 dB (A)
7. Livello di potenza acustica garantito - Acoustic power level guaranteed
Niveau de puissance acoustique garanti - Lärmpegel garantiert : 105 dB (A)
E' conforme alle prescrizioni delle seguenti direttive:
- Direttiva 2000/14/CE e succesive modifiche ed integrazioni (*)
- Direttiva 89/392/CE e succesive modifiche ed integrazioni (sostituita dalla direttiva 98/37)
- Direttiva 89/336 e succesive modifiche ed integrazioni.
(*) Procedura di valutazione della conformità: allegato VI.
It complies with the prescriptions of the following directives:
- Directive 2000/14/CE and following amendments and integrations (*)
- Directive 89/392/CE and following amendments and integrations (replaced by the directive 98/37)
- Directive 89/336 and following amendments and integrations.
(*) Compliance evaluation procedure: enclosure VI.
Elle est conforme aux prescriptions des directives suivantes:
- Directive 2000/14/CE et modifications et intégrations suivantes (*)
- Directive 89/392/CE et modifications et intégrations suivantes (remplacée par la directive 98/37)
- Directive 89/336 et modifications et intégrations suivantes.
(*) Procédure de valutation de la conformité: annexe VI.
Dieses Gerät entspricht den Vorschriften der folgenden Richtlinien:
- Richtlinie 2000/14/CE und folgenden Änderungen und Ergänzungen (*)
- Richtlinie 89/392/CE und folgenden Änderungen und Ergänzungen (durch Richtlinie 98/37 ersetzt)
- Richtlinie 89/336 und folgenden Änderungen und Ergänzungen.
(*) Verfahren zur Konformitätsbegutachtung: Anlage VI.
Fatto a - Made in - Fait à
GONZAGA - Mn - (Italy)
addì - on - le - den ......................

BIEFFEBI s.r.l.
Via dell’Artigianato, 7
46023 Gonzaga (MN) Italy
MODELLO TG 200 D
MASSA Kg 550
MOTORE YANMAR kW 13,5 - RPM 3200
Anno di costruzione 2004
1
2
3
4
56
1) Indirizzo fabbricante – Manufacturer’s address
Adresse du constructeur – Herstellersanschrift
2) Modello – Model – Modèle – Modell – Modelo
3) Massa – Weight – Poids – Gewicht – Masa
4) Motore – Engine – Moteur – Motor– Motor
5) Anno costruzione – Year of manufacturing
Année de construction – Baujahr – Año de fabricación
6) Livello di potenza acustica garantita
Guaranteed acoustic level
Niveau de puissance acoustique garanti
Geräuschpegel garantiert
OPTIONAL OPTIONAL OPTIONAL OPTIONAL OPTIONAL
24
0,8 bar 0,8 bar
RUOTE ARTIGLIATE CLAWED WHEELS ROUES GRIFFUES GREIFRÄDER
KIT MULCHING KIT MULCHING KIT MULCHING KIT MULCHING KIT MULCHING
➞
➞
43/43
2/43
Fig. 90
Fig. 91

A.
– PER INTERVENTI TECNICI NON CONTEMPLATI NEL SEGUENTE MANUALE, INTERPELLARE UN NOSTRO
CENTRO ASSISTENZAAUTORIZZATO.
– PLEASE CONTACT OURAUTHORIZED DEALER FORANY INTERVENTION WHICH IS NOTDEALED WITH IN THIS
MANUAL
– VEUILLEZ CONTACTER UN SPECIALISTE AUTORISE POUR TOUTE INTERVENTION NON MENTIONNEE DANS
CE MANUEL.
– BITTE DER SPEZIALIST FRAGEN, WENN SIE PROBLEME HABEN DIE NICHT IN DIESER BETRIEBSANLEITUNG
SIND.
– PARA LLEVAR A CABO INTERVENCIONES TÉCNICAS NO CONTEMPLADAS EN ESTE MANUAL, CONSULTAR A
UNO DE NUESTROS CENTROS DE ASISTENCIA AUTORIZADOS.
B.
– CONSERVARE IL LIBRETTO USO E MANUTENZIONE IN LUOGO ADATTO A MANTENERLO INALTERATO. IL
PRESENTE MANUALE PUO’ ESSERE MODIFICATO SENZA PREAVVISO, NE ULTERIORI OBBLIGHI, AL FINE DI
INCLUDERE VARIAZIONI E MIGLIORAMENTI ALLE UNITA’ GIA’ INVIATE.
E’ VIETATA LA RIPRODUZIONE O LA TRADUZIONE DI QUALSIASI PARTE DI QUESTO LIBRETTO SENZA
PREAVVISO SCRITTO DEL PROPRIETARIO.
– KEEP THIS MANUAL IN A PROTECTED PLACE AND DO NOT SPOIL IT.
IT CAN BE MODIFIED WITHOUT NOTICE AND WITHOUT OBLIGATIONS IN ORDER TO IMPROVE IT.
REPRODUCTION OR TRANSLATION OF ANY PART OF THIS MANUAL IS NOT PERMITED WITHOUT A
WRITTEN AUTHORIZATION OF THE OWNER.
– GARDER CE MANUEL INTACT ET DANS UN ENDROITAPPROPRIE.
CE MANUEL PEUT ETRE MODIFIE SANS PREAVIS OU OBLIGATION ULTERIEURE AFIN D'APPORTER DES
AMELIORATIONS AUX MACHINES DEJA EN SERVICE.
LA REPRODUCTION OU LA TRADUCTION D’UNE PARTIE DE CE MANUEL N’EST PAS AUTORISEE SANS LE
CONSENTEMENT ECRIT DU PROPRIETAIRE.
– DIE BETRIEBSANLEITUNG SICHERSTELLEN UND IN GUTEM ZUSTAND BEHALTEN.
DIE BETRIEBSANLEITUNG KANN JEDERZEIT OHNE AVISIERUNG UND VERPFLICHTUNG UM
VERBESERUNGEN REINZUBRINGEN GEÃNDERT WERDEN.
DRUCK ODER ÜBERSETZUNGEN VON DIESER BETRIEBSANLEITUNG IST OHNE SCHRIFTLICHES DER
ERLAUBNIS VOM BESITZER NICHT GESTATTET.
– CONSERVAR EL MANUAL DE USO Y MANTENIMIENTO EN UN LUGAR ADECUADO Y MANTENERLO
INALTERADO. EL PRESENTE MANUAL PODRÁ SER MODIFICADO SIN PREVIO AVISO, NI ULTERIORES
OBLIGACIONES, CON EL FIN DE APORTAR VARIACIONES Y MEJORAS A LAS UNIDADES YA ENVIADAS.
ESTÁ PROHIBIDA LA REPRODUCCIÓN O LA TRADUCCIÓN DE CUALQUIER PARTE DE ESTE MANUAL SIN
PREVIA AUTORIZACIÓN ESCRITA DEL PROPIETARIO.
NOTE GENERALI NOTE INFORMATION ANWEISUNG NOTAS GENERALES
23 INDICE INDEX SOMMAIRE INHALT ÍNDICE
1
1 - INDICE – INDEX – SOMMAIRE – INHALT – INDICE ............................................................................................................................................................................ 3
2 - AI NOSTRI CLIENTI – TO OUR CUSTOMERS – A NOS CLIENTS – AN UNSERE KUNDEN – ANUESTROS CLIENTES ........................................................... 5
3 - RESPONSABILITA' DELL'OPERATORE – USER'S RESPONSIBILITY – RESPONSABILITE DU CONDUCTEUR
VERANTWORTLICHKEIT DES BEDIENERS – RESPONSABILIDAD DEL USUARIO .............................................................................................................................. 6
4 - NORME DI SICUREZZA – SAFETY PRECAUTIONS – NORMES DE SECURITE – SICHERHEITSVORSCHRIFTEN – NORMAS DE SEGURIDAD ................... 8
4.1 - TRASPORTO E SCARICO – TRANSPORTAND UNLOADING – TRANSPORT ET DÉCHARGEMENT – TRANSPORT UND ABLADEN – TRANSPORTE Y DESCARGA ...... 13
5 - CARATTERISTICHE TECNICHE – TECHNICAL FEATURES – DETAILS TECHNIQUES – TECHNISCHE EINZELHEITEN – CARACTERÍSTICAS TÉCNICAS ..... 14
6 - COMANDI E STRUMENTI – INSTRUMENTS LEVERS – COMMANDES – BEDIENUNGSGERÄTE – MANDOS Y INSTRUMENTOS ......................................... 15
7 - COMANDI E STRUMENTI – INSTRUMENTS LEVERS – COMMANDES – BEDIENUNGSGERÄTE – MANDOS Y INSTRUMENTOS ......................................... 17
7.1 - TRASMISSIONE – DRIVE – TRANSMISSION – ANTRIEB – TRANSMISIÓN............................................................................................................................ 17
7.2 - ACCELERATORE – ACCELERATOR – ACCELERATEUR – BESCHLEUNIGUNGSHEBEL – ACELERADOR ............................................................................... 17
7.3 - LEVE – LEVERS – LEVIERS – HEBEL – PALANCAS .................................................................................................................................................................... 18
7.4 - PRESA DI FORZA – P.T.O. – PRISE DE FORCE – ZAPFWELLE – TOMADE FUERZA ........................................................................................................... 18

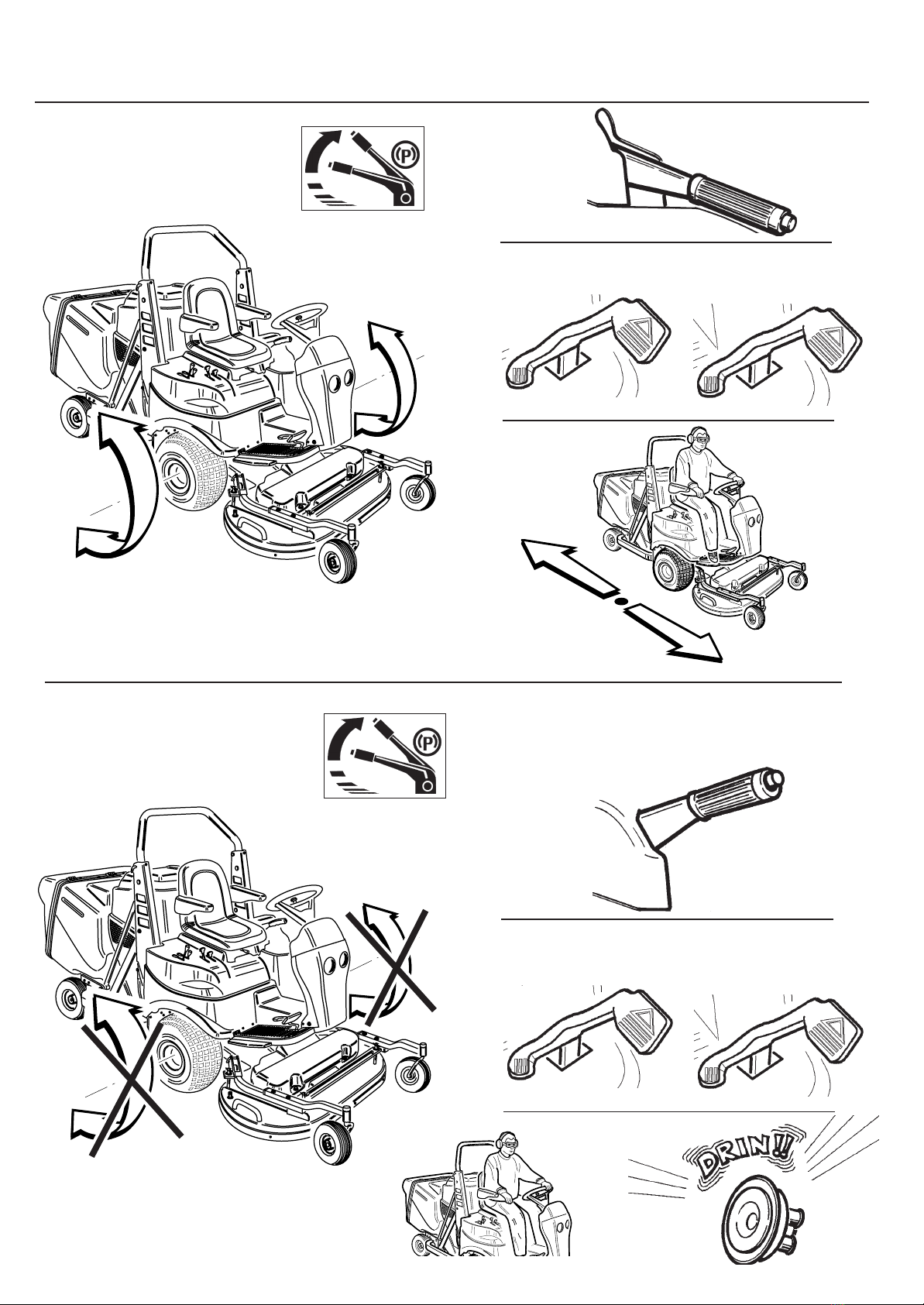

7.5 - SISTEMA FRENANTE – BRAKING SYSTEM – SYSTEME DE FREINAGE – BREMSSYSTEM – SISTEMA DE FRENO ...................................................... 19

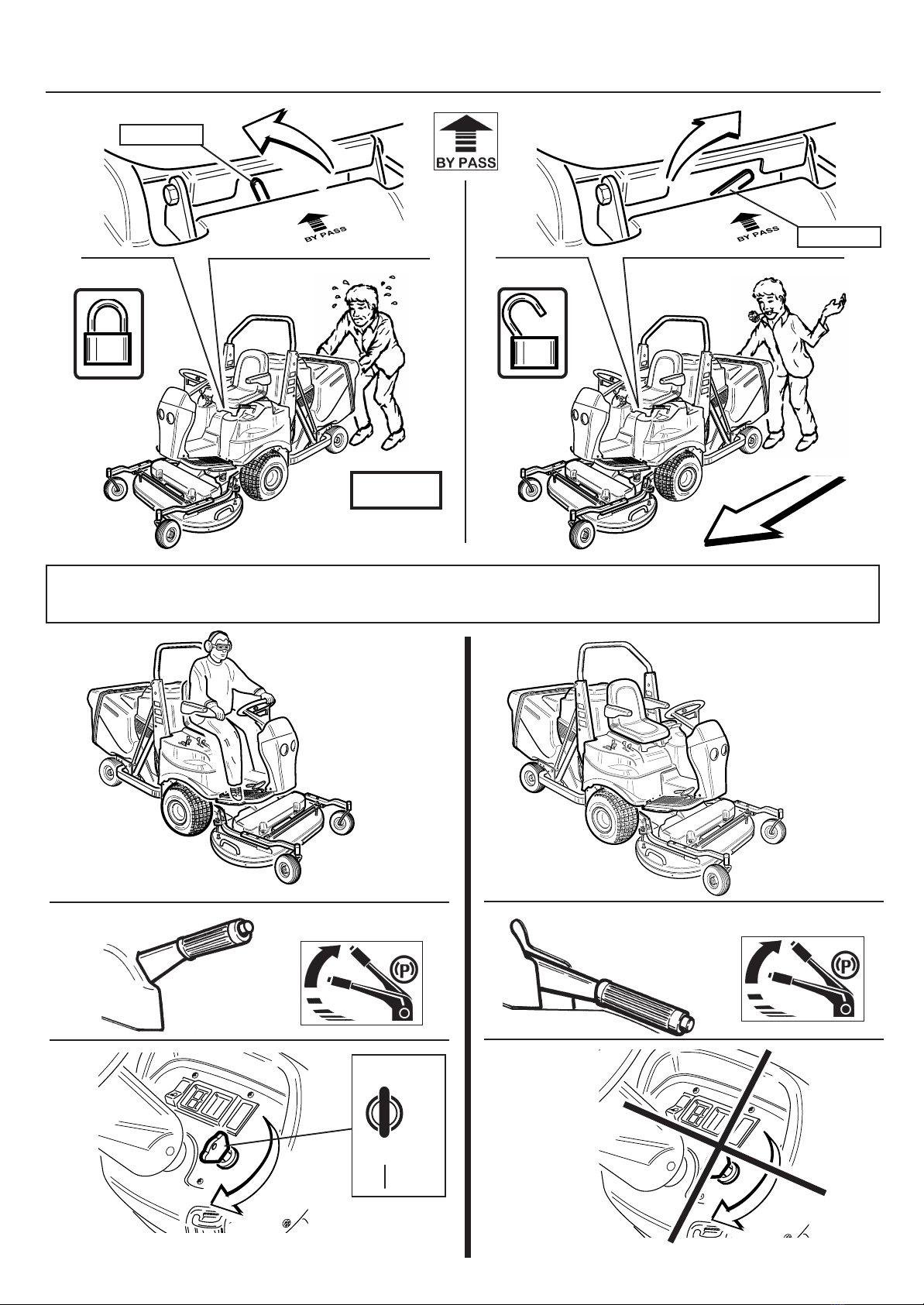

7.6 - BY-PASS – BY-PASS – BY-PASS – BY-PASS – BY-PASS ........................................................................................................................................................... 20
8 - AVVIAMENTO MOTORE – STARTING THE ENGINE – DEMARRAGE DU MOTEUR – STARTEN DES MOTORES – ARRANQUE DEL MOTOR ...................... 20
9 - AVVIAMENTO MOTORE – STARTING THE ENGINE – DEMARRAGE DU MOTEUR – STARTEN DES MOTORES – ARRANQUE DEL MOTOR ...................... 21
10 - MOVIMENTAZIONE DELLA MACCHINA – DRIVING THE MACHINE – CONDUITE DE LAMACHINE – FAHREN DER MASCHINE – DESPLAZAMIENTO DE LA MÁQUINA ................. 21
11 - TOSAERBA – MOWER DECK – TONDEUSE – MAEHWERK – PLATO CORTACÉSPED............................................................................................................... 26
12 - TAGLIO ERBA E SISTEMA – CUTTING AND AUTOMATIC – COUPE L’HERBE ET SYSTEME – MÄH UND-AUTOMATISCHES – CORTE CÉSPED Y SISTEMA
RACCOLTA AUTOMATICO GRASS COLLECTION DE RAMASSAGE AUTO SAMELN DES GRASES AUTOMÁTICO DE RECOGIDA . 26
13 - REGOLAZIONI DELL' ALTEZZA TAGLIO – CUTTING HEIGHT REGULATION – REGLAGE DE LA HAUTEUR COUPE – SCHNITTHÖHENEINSTELLUNG – REGULACIÓN ALTURA DE CORTE ... 27
14 - AVVIAMENTO DELLA P.T.O. – ENGAGIN P.T.O. – ENCLENCHEMENT DE LA P.D.F. – EINSCHALTEN DER ZAPFWELLE –ACCIONAMIENTO DE LATDF ... 27
15 - CONSIGLI PRATICI – PRACTICAL HINTS – CONSEIL PRATIQUES – PRAKTISCHE HINWEISE – CONSEJOS PRÁTICOS ........................................................ 28
16 - SMONTAGGIO TOSAERBA – DISMOUNTING THE MOOVER DECK – DEMONTAGE DE LA TONDEUSE – ABBAUEN DES MAEHWERKS – DESMONTAJE PLATO CORTACÉSPED . 30
17 - MONTAGGIO DEL TOSAERBA – ASSEMBLING THE DECK – MONTAGE DE LATONDEUSE – ANBAU DES MAEHWERKS – MONTAJE PLATO CORTACÉSPED ........................... 31
18 -RIFORNIMENTO – TANK FILLING – REMPLISSAGE RESERVOIR – TANKFÜLLING – REPOSTADO ........................................................................................... 32
19 - CONTROLLI E MANUTENZIONE – MAINTENANCE – ENTRETIEN – WARTUNG – CONTROLES Y MANTENIMIENTO .................................................................... 34
19.1 - RABBOCCO OLIO – OIL FILLING – REMPLISSAGE HUILE – ÖLFÜLLUNG – LLENADO DE ACEITE................................................................................ 35
19.2 - MANUTENZIONE ORDINARIA – MAINTENANCE – MANUTENTION – WARTUNG – MANTENIMIENTO ORDINARIO................................................... 37
20 - ELEVATORE – ELEVATOR – ELEVATEUR – ELEVATOR – ELEVADOR........................................................................................................................................... 38
21 - SOSTITUZIONE E/O MANUTENZIONE LAME – CHANGING OR SERVICING OF THE BLADE – CHANGEMENT DES LAMES
MESSERWECHSEL – SUSTITUCIÓN Y/O MANTENIMIENTO DE LAS CUCHILLAS.......................................................................................................................... 39
22 - ETICHETTE DI SICUREZZA – SAFETY STICKERS – AUTOCOLLANTS DE SECURITE – SICHERHEITSAUFKLEBER – ETIQUETAS DE SEGURIDAD .. 40
23 - NOTE GENERALI – NOTE – INFORMATION – ANWEISUNG – NOTAS GENERALES................................................................................................................... 42
24 - OPTIONAL – OPTIONAL – OPTIONAL – OPTIONAL – OPTIONAL................................................................................................................................................ 43
- SCHEMA ELETTRICO – WIRING DIAGRAM – SCHEMA ELECTRIQUE – SCHALTPLAN – ESQUEMA ELÉCTRICO .............................................................. 22
3/43
42/43

1
4
5
8
9
7
11
10
Fig. 95
12
6
3
22
THIS SIGN IMPLIES THAT SAFETY REGULATIONS MUST BE COMPLIED WITH AT ALL TIMES BY THE USER SO AS TO
AVOIDACCIDENTS.PLEASE,BE CAREFULWHENYOUSEETHISSIGN.ITISFORYOURANDOTHERPEOPLE'SSAFETY.
CE SYMBOLE EST UTILISE POUR ATTIRER VOTRE ATTENTION SUR LES CONSIGNES DE SECURITE QUI DOIVENT
ETRE SUIVIES PAR LE CONDUCTEUR AFIN D’EVITER TOUT ACCIDENT. LORSQUE VOUS APERCEVEZ CE SYMBOLE,
FAITES ATTENTION. IL Y VA DE VOTRE SECURITE ET DE CELLE DES PERSONNES QUI VOUS ENTOURENT.
DIESES SYMBOL BEDEUTET, DAß DIE SICHERHEIT-SVORSCHRIFTEN VOM BEDIENER DER MASCHINE
UNBEDINGT BEACHTET WERDEN MÜSSEN, UM UNFÄLLE ZU VERMEIDEN. FÜR IHRE SICHERHEIT UND
DIE VON ANDEREN MÜSSEN SIE VORSICHTIG SEIN, WENN SIE DIESES SYMBOL SEHEN.
QUESTO SIMBOLO E' USATO PER RICHIAMARE LA VOSTRA ATTENZIONE SULLE PRECAUZIONI DI SICUREZZA
CHE DEVONO ESSERE ESEGUITE DALL’OPERATORE PER EVITARE INCIDENTI. QUANDO VEDETE QUESTO
SIMBOLO FATE ATTENZIONE, NE VA DELLA SICUREZZA VOSTRA E DEGLI ALTRI.
- Siamo orgogliosi di averLa come cliente.
- Prima della messa in funzione l'operatore dovrà studiare attentamente questo manuale per una migliore compren-
sione della macchina e per i suggerimenti in esso indicati per il suo uso e manutenzione.
- La macchina è stata studiata e realizzata per il miglior lavoro nelle più disparate condizioni; come sempre la
qualità del lavoro è in relazione alla manutenzione ordinaria eseguita.
- Per specifiche informazioni e consigli d'uso non contenute in questo libretto si rivolga al Rivenditore, il quale sarà
lieto di aiutarla rispondendo alle Sue domande sull'uso e manutenzione di questa macchina.
2AI NOSTRI CLIENTI
We are pleased to welcome you as one of our customers. To ensure best possible performance of your machine as well as
for useful tips for using and maintaining it, we kindly ask you to read through carefully the User’s Manual. The machine has
been planned and designed to give best performance under difficult conditions. Its working performance largely depends
of course on its maintenance. Should queries arise that have not been dealt with within these instructions, then please contact
your dealer who will be able to further assist you.
2TO OUR COSTUMERS
Nous sommes heureux de vous compter parmis nos clients et vous remercions de votre confiance.
Avant la mise en route, le conducteur doit lire attentivement ce manuel pour une meilleure compréhension de l’emploi
de la tondeuse et des conseils d’utilisation et d’entretien de la machine.
La tondeuse a été spécialement étudiée et réalisée pour obtenir un travail et un rendement meilleurs dans des conditions
les plus difficiles. La qualité et le résultat sont toujours fonction du mode d’utilisation et d’entretien de la machine.
Pour tout conseil ou indication non mentionnés sur ce manuel d’utilisation, veuillez vous adresser à votre concessionnaire
local qui est habilité à répondre à vos différentes questions sur l’utilisation et l’entretien de votre matériel.
2A NOS CLIENTS
Wir freuen uns Sie zu unseren Kunden zählen zu dürfen. Für ein besseres Verständnis der Maschine sowie nützliche
Ratschläge zum Betrieb und Unterhalt der Maschine, bitten wir Sie diese Bedienungsanleitung aufmerksam durchzulesen.
Die Maschine wurde geplant und verwirklicht für optimale Arbeit unter schwierigen Bedingungen; die Arbeitsqualität hängt
natürlich auch von der Wartung der Maschine ab.Für besondere Fragen , die in dieser Bedienungsanleitung nicht
beantwortet sind, wenden Sie sich bitte jederzeit an Ihren Händler, der Ihnen gerne weiterhilft.
2AH UHSERE KUNDEN
2A NUESTROS CLIENTES
ESTE SÍMBOLO PRETENDE LLAMAR LA ATENCIÓN SOBRE LAS PRECAUCIONES DE SEGURIDAD QUE
EL USUARIO DEBERÁ TOMAR CON EL FIN DE EVITAR ACCIDENTES. PRESTE ATENCIÓN AL VER ESTE
SÍMBOLO, DE ELLO DEPENDERÁ SU SEGURIDAD Y LA DE LOS DEMÁS.
Noscomplaceenormementetenerlecomocliente.Antesdeefectuarlapuestaenfuncionamiento,leaatentamenteestemanual;
ello le permitirá entender mejor la máquina y conocer las sugerencias para el uso y el mantenimiento detalladas en su interior.
La máquina ha sido estudiada y realizada para efectuar un óptimo trabajo en las condiciones más dispares; como siempre, la
calidaddeltrabajodependerádequeselleveacaboelmantenimientoordinario.Paraobtenerinformaciónespecíficayconsejos
deusonocontenidosenestemanual,diríjasealRevendedor,queestaráencantadodeayudarlerespondiendoasuspreguntas
sobre el uso y el mantenimiento de esta máquina.
5/43
40/43
ETICHETTE DI SICUREZZA - SAFETY STICKERS - ADHESIFS DE SECURITE
SICHERHEOTSANKLEBER - ETIQUETAS DE SEGURIDAD

RESPONSABILITA’ DELL’OPERATORE
3
- E' responsabilità dell'operatore leggere attentamente il manuale e capire il corretto procedimento
operativo della macchina, di lubrificare e di mantenere l'attrezzatura secondo le istruzioni di questo
manuale. L'operatore è responsabile del controllo della sua macchina e della sostituzione e ripara-
zione delle parti soggette a continua usura che potrebbero causare danni ad altre persone.
L'operatore è responsabile dei danni cagionati a terzi, a se stesso e a cose dall'uso improprio della
macchina ed in contrasto alle indicazioni riportate su questo manuale.
Mai consentire l'uso dell'attrezzatura a bambini e adolescenti. Eventuali normative locali possono
fissare un'età minima per l'operatore.Mai caricare passeggeri.
- Utilizzare solo attacchi, parti e accessori studiati e forniti dalla Nostra azienda per lo specifico
modello da Voi acquistato; per informazioni rivolgersi al vostro Rivenditore.
E' fatto quindi assoluto divieto di eseguire trasformazioni e modifiche sulla macchina non previste
da questo libretto.
L'OPERATORE NELL'USO DELLA MACCHINA DEVE OSSERVARE SCRUPOLOSAMENTE LE
NORME DI SICUREZZA CONTENUTE IN QUESTO LIBRETTO.
It is imperative that the user reads through this manual carefully so as to become acquainted with its working proce-dure,
maintenance of parts and proper lubri-cation according to our instructions. The user is also responsible for checking,
repairing and for possible replace-ment of worn-out parts which could cause injuries. The user is re-sponsible for damages
caused to third parties by improper use. Never let children or minors near the machine.
Local laws, if any, may state a minimum age for the operator.
Never take passengers. Only use attachments and accessories which have been recommen-ded and supplied by your
dealer.
It is strictly prohibited to do any alterations or re-constructions to the machine which are not mentioned in this manual.
THE USER MUST STRICTLY ADHERE TO THE REGULATIONS IN THIS MANUAL.
USER'S RESPONSABILITY
3
Le conducteur doit lire attentivement ce manuel pour comprendre correctement le mode opératoire de lubrification,
d’entretien des accessoires et de la machine.
- Le conducteur est responsable du bon entretien de son matériel et doit, si besoin est, faire contrôler, réparer et
remplacer les pièces d’usure qui pourraient causer des dégâts à des tiers.
- Le conducteur est responsable des dégâts occasionnés à des tiers, et à lui-même si ceux-ci sont dus à une mauvaise
application des instructions.
-La machine a été conçue pour une utilisation professionnelle et nous recommandons des utilisateurs spécialisés. Ne
jamais permettre aux enfants ou adolescents d’utiliser la machine.
D’éventuelles normes locales peuvent fixer un age minimum pour l’opérateur.
Ne jamais transporter de passagers.
-Utiliser seulement des accessoires, des pièces et des adaptations fournis par notre usine et spécifiques au modèle que
vous possédez. Pour plus de renseignements, adressez-vous à votre revendeur. Il est interdit de faire des modifications
ou transformations qui ne sont pas prévues dans ce manuel.
LE CONDUCTEUR DURANT L’UTILISATION DE LA MACHINE DOIT SUIVRE SCRUPULEUSEMENT LES
CONSIGNES DE SECURITE INDIQUEES DANS CE MANUEL.
RESPONSABILITE DU CONDUCTEUR
3132
• USARE ESCLUSIVAMENTE RICAMBI ORIGINALI
• ONLY USE GENUINE PARTS
• N’UTILISER QUE DES PIECES D’ORIGINE
• NUR ORIGINAL ERSATZTEILE VERWENDEN
• USAR SÓLO REPUESTOS ORIGINALES
!
ATTENZIONE:
LA ROTAZIONE DI UNA LAMA COMPORTA LA ROTAZIONE DELLE ALTRE LAME.
NON METTERE MAI IN MOTO LA MACCHINA COL PIATTO SMONTATO.
ASSICURARSI CHE LE VITI SIANO BEN STRETTE.
ATTENTION:
IF A BLADE IS ROTATING ALSO THE OTHER BLADES ARE ROTATING.
NEVER START UP THE MACHINE WHEN HINGE ON THE P.T.O. IS NOT DISASSEMBLED.
MAKE SURE THAT THE SCREWS ARE TIGHT.
ATTENTION:
LA ROTATION D'UNE LAME COMPORTE LAROTATION DES AUTRES LAMES.
NE PAS METTRE EN ROUTE LA MACHINE AVEC LE CARDAN DEMONTE SUR LA PRISE DE
FORCE. S’ASSURER QUE LES ECROUS SOIENT BIEN SERRÉS.
VORSICHT:
DIE ROTATION VON EINEM BLATT BEDEUTET DIE ROTATION VON DEN RESTLICHEN
MESSERN. SICH VERSICHERN, DAß DIE SCHRAUBEN GUTANGEZOGEN SIND.
MASCHINE NIE MIT SMONTIERTEM AUF DER ZAPFWELLE KARDANWELLE IN
BETRIEBNEHMEN.
ATENCIÓN:
LA ROTACIÓN DE UNA CUCHILLA COMPORTA LA ROTACIÓN DE LAS DEMÁS CUCHILLAS.
NO PONER NUNCA EN MARCHA LA MÁQUINA CON EL PLATO DESMONTATO
Fig. 86 Fig. 87 Fig. 88
Smontare
Disassemble
Démonter
Demontieren
Desmontar
Sostituire
Replace
Changer
Ersetzen
Sustituir
Rimontare
Reassemble
Remonter
Wieder montieren
Volver a montar
➟
➟
ORIGINAL
SOSTITUZIONE/MANUTENZIONE LAME - CHANGING THE BLADE - CHANGEMENT LAMES
MESSERWECHSEL - SUSTITUCIÓN Y/O MANTENIMIENTO DE LAS CUCHILLAS
21
39/43
6/43

➥
➦
➥
➦
➥
➦
ELEVATORE - ELEVATOR - ELEVATEUR - ELEVATOR - ELEVADOR
20
Es ist Pflicht der Bedieners dieses Handbuch aufmerksam zu lesen und die Arbeitsvorgänge der Maschine zu verstehen,
die Ausrüstung in Ordnung zu halten und fachgerecht gemäß unseren Anweisungen zu schmie- ren.Er ist ebenfalls
verantwortlich für Kontrolle , Reparaturen und evt. Ersatz von stark beanspruchten Teilen , die Schaden an Personen
verursachen könnten. Der Bediener ist für Schaden an Drittpersonen und an sich selber verantwortlich, welche durch
unsachgemäßen Gebrauch entstehen.
Die Maschine nie an Kindern oder Minderjährigen anvertrauen.
ÖrtlicheRechtsvorschriften können eventuelle ein Grenzalten fürdenBedienerdurchsetzen. Passagiere nie mitnehmen. Nur
Aggregate und Zubehör ,was vom Hersteller für das Modell konstruiert und geliefert wurden verwenden; Auskünfte sind
jederzeit beim Händler zu erhalten. Es ist strikte verboten Änderungen oder Umbauten an der Maschine vorzunehmem, die
nicht in diesem Handbuch vermerkt sind.
DER BEDIENER MUß SICH STRENG AN DIE VORSCHRIFTEN IN DIESER ANLEITUNG HALTEN.
VERANTWORTLICHKEIT DES BEDIENERS
3
RESPONSABILIDAD DEL USUARIO
3
El usuario deberá leer atentamente el manual y entender el procedimiento operativo correcto de la máquina, así como
lubricar y mantener la misma de acuerdo con las instrucciones contenidas en este manual.
El usuario es responsable del control de su máquina, así como de la sustitución y reparación de las piezas sometidas a
desgaste continuo, que podrían originar daños a otras personas.
El usuario es responsable de los daños ocasionados a terceros, así mismo y a cosas como consecuencia de un uso
inadecuado de la máquina y contrario a las indicaciones detalladas en este manual.
No consentir nunca que la máquina sea utilizada por niños ni adolescentes. Las eventuales normativas locales pueden fijar
una edad mínima para el usuario.
No cargar nunca pasajeros.
Utilizar sólo acoplamientos, piezas y accesorios estudiados y suministrados por nuestra empresa para el modelo concreto
adquirido por Ud.; para obtener información, diríjase a su Revendedor.
Está absolutamente prohibido efectuar transformaciones y modificaciones en la máquina sin que las mismas hayan sido
previstas en este manual.
EL USUARIO DEBERÁ CUMPLIR ESCRUPULOSAMENTE DURANTE EL USO DE LA MÁQUINA LAS NORMAS
DE SEGURIDAD CONTENIDAS EN ESTE MANUAL.
7/43
38/43
Fig. 84
Fig. 85

IL PRUDENTE OPERATORE E' IL MIGLIORE OPERATORE
Molti incidenti possono essere evitati osservando le precauzioni indicate in questo libretto.
PARTE GENERALE
1) Leggete attentamente il manuale in ogni sua parte.
2) Ogni volta prima dell'uso ispezionate la macchina in ogni sua parte e prestate attenzione a
malfunzionamenti, bulloni e viti allentate, coltelli, e altre parti danneggiate o non ben fissate.
E' fatto assoluto divieto l'uso della macchina non in perfette condizioni, quindi prima dell'uso inter-
venite eseguendo le operazioni di controllo e manutenzione consigliate.
3) Famigliarizzate con tutte le parti ed i controlli della macchina prima della messa in moto.
4) L’uso della macchina è consentito a una sola persona adulta e consapevole. Non permettere l’uso
a bambini e adolescenti.
5) Tenere persone e cose a distanza di sicurezza come prescritto successivamente.
6) Utilizzate solo parti e accessori forniti da Noi e non permettete nessuna modifica o trasforma-
zione. Per informazioni contattate il Vs. Rivenditore.
7) Riapplicare di nuovo tutte le decalcomanie di sicurezza e ammonimento danneggiate, illeggibili o
mancanti. Controllate la lista delle decalcomanie nella apposita sezione di sicurezza. Mantenere
pulite le decalcomanie da fango, sporcizia e polvere.
8) Tenete mani, piedi e voi stessi lontani da ogni parte in movimento.
9) Non usate la macchina senza protezioni e coperchi nella giusta posizione e in buone condizioni.
10) Se colpite o agganciate un oggetto fermate immediatamente la macchina, disattivare la presa
di forza, spegnete il motore, appoggiate l'attrezzatura a terra e controllatela in ogni sua parte.
Prima di ripartire assicuratevi di aver ripristinato le condizioni per un funzionamento ottimale della
macchina.
11) Quando non utilizzate la macchina, disattivate la PTO, abbassate l'attrezzatura facendola ap-
poggiare a terra, spegnete il motore e togliete la chiave.
12) Non accendete mai il motore della macchina in luogo chiuso o senza adeguata ventilazione.
I fumi di scarico sono tossici.
13) Non permettete che si sviluppino fiamme o scintille vicino al serbatoio del carburante o alla
batteria.
14) Mai parcheggiare la macchina in discesa.
15) Utilizzate la macchina e le attrezzature ad una velocità compatibile con le esigenze di sicurezza
e le caratteristiche del modello usato.
16) Usate estrema prudenza utilizzando la macchina sui pendii. Riducete al minimo la velocità.
17) Nell'uso e manutenzione della macchina indossate un abbigliamento adeguato: occhiali, guanti
ed altri indumenti di protezione.
18) Utilizzare la macchina in condizioni di visibilità buone.
19) Non utilizzare la macchina per trainare.
20) Non utilizzare la macchina su strada.
21) E' tassativamente vietato avviare la macchina senza il piatto correttamente montato.
22) Tutti i conducenti dovrebbero ricevere una formazione professionale e pratica.
Tale formazione dovrebbe mettere in risalto:
- la necessità di prestare attenzione e di essere concentrati quando si lavora con le macchine con
conducente seduto.
- il controllo di una macchina che slitta lungo un pendio non potrà essere ristabilito azionando i
freni.
Le principali ragioni della perdita di controllo sono:
a) insufficiente aderenza delle ruote;
b) guida troppo veloce;
c) frenata inadeguata;
d) tipo di macchina inadatto al lavoro richiesto;
e) mancata consapevolezza dell'effetto delle condizioni del terreno, in particolare dei pendii;
f) attacco non corretto delle attrezzature e mal ripartizione dei carichi.
23) Durante il taglio dell'erba, indossare sempre calzature resistenti e pantaloni lunghi.
Non utilizzare la macchina quando si è a piedi scalzi o si indossano sandali.
24) Ispezionare a fondo l'area nella quale deve essere utilizzata la macchina e rimuovere tutti gli
oggetti che potrebbero essere lanciati dalla macchina.
25) Arrestare la rotazione delle lame prima di attraversare delle superfici non erbose.
NORME DI SICUREZZA
4
➞
2 bar
➞
1,2 bar
➞
1,5 bar
➞
Fig. 81
Fig. 80
Fig. 83
Fig. 82
Fig. 79
MANUTENZIONE ORDINARIA - MANUTENTION - MAINTENANCE
WARTUNG - MANTENIMIENTO ORDINARIO
19.2
37/43
8/43

OIL SHELL HARVELLA T 15W-40
➟
MAX
MIN
OIL SHELL TIVELA SC 320
Fig. 73 Fig. 74
Fig. 75
Fig. 76
Fig. 77
Fig. 78
➨
➟
!
Sostituire il filtro olio dopo le prime 50 ore di lavoro e
periodicamente ogni 400 ore di lavoro.
Replace oil filter after the first 50 hours of work, then from time
to time every 400 hours of work.
Remplacer le filtre de l'huile apres le premieres 50 heures de
travail et periodiquement toutes les 400 heures de travail.
Nach den ersten 50 arbeitsstunden und periodisch alle 400
arbeitsstundenden oelfilter wechseln.
Sustituirel filtro delaceite tras lasprimeras 50 horasde trabajo
y luego periódicamente cada 400 horas de trabajo.
ONLY A CAREFUL USER IS A GOOD USER
If you follow the Safety Instructions in the manual you can avoid accidents.
MAIN PART
1) Read through carefully each section of these instructions.
2) Check the machine before every use for defect, for e.g. loose screws and bolts, loosened or damaged blades or
other parts which are not secure. It is absolutely forbidden to use the machine in improper conditions.
Therefore, before starting your machine go through the control and service instructions as recommended.
3) Before starting the machine acquaint yourself with all the parts and with the checking system.
4) The machine should only be used by adults with experience. Do not let children use it.
5) Keep people within a certain security distance as explained hereafter.
6) Only use original parts and accessories. Do not make any changes thereto.
For information, please consult your dealer.
7) Replace lost or damaged safety stickers or warning labels. Check the list of safety stickers in the “SAFETY
PRECAUTIONS” section of this manual.
Wipe dust and dirt off the stickers.
pourraient être illisibles, dégradées, ou man-quantes. Contrôler la liste des décalcomanies avec l’illustré du paragraphe
sécurité. Les maintenir propres et lisibles.
8)Keep hands and feet, as well as your body away from the moving parts.
9) Never use the machine without protection and covers in the right position and perfect condition.
10) Should an object have been run over or got stuck, stop immediately. Turn off the engine and remove the ignition key.
Disengage the P.T.O., put the attachment onto the ground and inspect it. Do not start using the machine until you are sure
that it is in perfect working order.
11) When you have finished working with the machine, disengage the P.T.O., lower the attachment so that it touches the
ground, turn off the engine and remove the key.
12) Never start the engine in a closed room. Exhaust fumes are poisonous.
13) Be careful that flames or sparks do not get near the petrol tank.
14) Never park on slopes.
15) Machine speed should be suited to the ground you are working on.
16) Working on slopes requires extreme caution and reduced speed.
17) When using the machine wear suitable clothing, glasses, gloves and any other protective clothing.
18) Only use the machine with good visibility.
19) Do not use the machine for towing.
20) Do not use the machine on the road.
21) It is strictly forbidden to start the machine if the cutter deck is not correctly mounted.
22) All drivers should receive a professional and practical training. Such training should highlight the following:
- the necessity of paying attention and being concentrated when working on machines where the driver is sitting.
- a machine sliding down a slope can be brought again under control by pulling the brakes.
The main causes for the loss of control are:
a) insufficient grip of the wheels;
b) driving too fast;
c) inadequate braking;
d) type of machine unsuitable for the job required;
e) lack of awareness of the effect of the condition of the ground, particularly of slopes ;
f) wrong attachment of the equipments and bad distribution of loads.
23) When mowing, always wear strong shoes and long trousers. Do not use the machine when you are bare-footed or
wearing sandals.
24) Inspect thoroughly the area where the machine is to be used and remove all the object that could be thrown by the
machine.
25) Stop the blade rotation before crossing non-grassy areas.
SAFETY PRECAUTIONS
4
9/43
36/43

UN CONDUCTEUR PRUDENT EST LE MEILLEUR DES CONDUCTEURS
De nombreux incidents peuvent être évités en observant les précautions indiquées dans ce livret. La machine doit être
utilisée par des conducteurs attentifs et formés pour sa conduite.
CONSIGNES GENERALES
1) Lire attentivement le manuel.
2) Avant chaque utilisation, vérifier la machine dans ses moindres détails et contrôler les pièces qui seraient
susceptibles de dégrader le matériel, lors d’un mauvais fonctionnement. Boulons et vis desserrés , lames ou autres
pièces endommagées ou mal serrées sont des cas où il n’est pas recommandé d’utiliser la tondeuse, car elle ne serait
pas en parfaite condition de travail. Il est donc indispensable d’intervenir avant l’utilisation.
3) Se familiariser avec tous les témoins de contrôle avant la mise en route.
4) La machine ne doit être utilisée que par des adultes expérimentés. Ne jamais laisser des enfants s’en servir.
5) Tenir les personnes à une distance de sécurité comme conseillé plus loin.
6) Utiliser seulement des pièces de rechange et des accessoires d’origine fournis par notre usine. Ne permettre aucune
modification ni transformation. Pour plus de renseignements, contactez votre revendeur.
7) Remplacer toutes les décalcomanies de sécurité qui pourraient être illisibles, dégradées, ou manquantes. Contrôler
la liste des décalcomanies avec l’illustré du paragraphe sécurité. Les maintenir propres et lisibles.
8) Maintenir éloignés vos pieds et mains de toutes pièces en mouvement.
9) Ne pas utiliser la machine sans protection ou couvercle à leur place et en bon état.
10) Si vous accrochez ou percutez un objet, arrêtez immédiatement le moteur, enlevez les clefs de contact, débrayez la
prise de force, posez l’accessoire au sol et contrôlez chaque élément. Avant de repartir, assurez-vous que tout est en
parfait état de fonctionnement, afin d’obtenir le meilleur travail et le meilleur rendement.
11) Lorsque la machine est à l’arrêt, débrayez la prise de force. Posez l’accessoire au sol, enlevez la clef de contact.
12) Ne pas laisser le moteur en marche dans un local fermé, les fumées d’échappement étant toxiques.
13) Attention: ne pas faire d’étincelles à proximité du réservoir et de la batterie.
14) Ne jamais laisser la machine arrêtée sur une pente.
15) Utiliser la machine et les accessoires à une vitesse compatible avec les exigences de sécurité et suivant le modèle
utilisé.
16) Etre d’une extrême prudence pour le travail en pente. Réduire la vitesse au maximum.
17) Pour l’utilisation et l’entretien de la machine, s’équiper de vêtements adéquats, lunettes, gants et autres vêtements
de protection.
18) Utiliser la machine seulement avec une bonne visibilité.
19) Ne pas utiliser la machine pour remorquer.
20) Ne pas utiliser la machine sur route.
21) Il est strictement interdit de démarrer la machine sans que la coupelle soit correctement montée.
22) Tous les conducteurs devraient recevoir une formation professionnelle et pratique.
Cette formation devrait faire ressortir:
- la nécessité de faire attention et de se concentrer lorsque l’on travaille avec des machines à conducteur assis.
- le contrôle sur une machine qui dérape le long d’une pente ne pourra pas se faire en actionnant les freins. Les raisons
principales de la perte de contrôle sont:
a) adhérence insuffisante des roues;
b) conduite trop rapide;
c) freinage insuffisant;
d) type de machine inadapté au travail demandé;
e) non-conscience de l’effet des conditions du terrain, en particulier des pentes;
f) jonction non correcte des outillages et mauvaise répartition des charges.
23) Pendant la tonte, toujours mettre des chaussures résistantes et des pantalons longs. Ne pas utiliser la machine
lorsque l’on a les pieds nus ou des sandales.
24) Inspecter à fond la zone sur laquelle la machine doit être utilisée et enlever tous les objets qui pourraient être
projetés par la machine.
25) Arrêter la rotation des lames avant de traverser des surfaces non herbeuses.
NORMES DE SECURITE
4
OIL SHELL HARVELLA T 15W-40
Fig. 71
Fig. 70
1
2
Fig. 72
➠
RABBOCCO OLIO - OIL FILLING - REMPLISSAGE HUILE - ÖLFÜLLUNG - LLENADO DE ACEITE
19.1
35/4310/43

Fig. 64
Fig. 67
➞
Fig. 66
➞
Fig. 65
PER RIDURRE IL PERICOLO DI INCENDIO, MANTENERE IL MOTORE, IL SILENZIATORE, L'ALLOGGIAMENTO DELLA BATTERIA
E LA ZONA DI IMMAGAZZINAMENTO DELLA BENZINA LIBERI DA ERBA, FOGLIE O GRASSO ECCESSIVO.
SE LA MACCHINA DEVE ESSERE PARCHEGGIATA, IMMAGAZZINATA O LASCIATA INCUSTODITA, ABBASSARE GLI ORGANI
DI TAGLIO, A MENO CHE NON VENGA UTILIZZATO UN DISPOSITIVO DI BLOCCAGGIO MECCANICO AD AZIONE POSITIVA.
TO REDUCE THE RISK OF FIRE, KEEPTHE MOTOR, THE MUFFLER, THE BATTERY COMPARTMENTAND THE GASOLINE STOCKING
AREA FREE FROM GRASS, LEAVES OR EXCESSIVE GREASE.
SHOULD THE MACHINE NEED TO BE PARKED, STORED OR LEFT UNATTENDED, LOWER THE CUTTING PARTS, UNLESS A
MECHANICAL LOCKING DEVICE WITH POSITIVE ACTION IS USED.
POUR REDUIRE LE DANGER D'INCENDIE, TENIR LE MOTEUR, LE SILENCIEUX, LE LOGEMENT DE LA BATTERIE ET LA ZONE
DE STOCKAGE DE L'ESSENCE LIBRES D'HERBE, FEUILLES OU GRAISSE EXCESSIVE.
SI LAMACHINE DOIT ÊTRE REMISÉE, STOCKÉE OU LAISSÉE SANS SURVEILLANCE, BAISSER LACOUPELLE,A MOINS D'UTILISE
UN DISPOSITIF DE BLOCAGE MÉCANIQUE À ACTION POSITIVE.
UM DIE FEUERGEFAHR ZU SENKEN, DEN MOTOR, DEN SCHALLDÄMPFER, DAS BATTERIE-GEHÄUSE UND DIE BENZINLAGE-
RUNGSZONE FREI VON GRAS, BLÄTTER ODER ZUVIEL FETT HALTEN.
WENN MAN DIE MASCHINE PARKEN, LAGERN ODER UNBEWACHTET LASSEN MUß, DAS MÄHWERK NIEDERMACHEN, AUßER
WENN MAN EINE MECHANISCHE STOPPVORRICHTUNG MIT POSITIVER WIRKUNG BENUTZT.
PARA REDUCIR EL PELIGRO DE INCENDIO, MANTENER EL MOTOR, EL SILENCIADOR, EL ALOJAMIENTO DE LA BATERÍA Y
LA ZONA DE ALMACENAMIENTO DE LA GASOLINA LIBRES DE HIERBA, HOJAS O GRASA EXCESIVA.
EN CASO DE QUE LA MÁQUINA DEBA SER APARCADA, GUARDADA O DEJADA SIN VIGILANCIA, BAJAR LOS ÓRGANOS DE
CORTE, A NO SER QUE SE UTILICE UN DISPOSITIVO DE BLOQUEO MECÁNICO DE ACCIÓN POSITIVA.
Fig. 68 Fig. 69
19 CONTROLLI E MANUTENZIONE - MAINTENANCE - ENTRETIEN
WARTUNG - CONTROLES Y MANTENIMIENTO
NUR EIN VORSICHTIGER BEDIENER IST EIN GUTER BEDIENER.
Wenn Sie die Sicherheitsvorschriften in dieses Handbuch beachten können sehr viele Unfälle vermieden werden.
HAUPTANWEISUNGEN
1) Lesen Sie aufmerksam jeden Abschnitt dieser Bedienungsanleitung.
2) Überprüfen Sie jedes Mal vor Gebrauch der Maschine , ob ein Defekt vorhanden ist , ob Schrauben und Muttern gelockert
sind, Messer oder andere Teile beschädigt oder schlecht befestigt sind. Es ist absolut verboten die Maschine in unkorrektem
Zustand zu benutzen.Führen Sie deshalb vor der Inbetriebnahme die empfohlenen Kontrolle und Handhabungen durch.
3)Machen Sie sich vor Inbetriebsnahme der Maschine mit allen Teilen oder Kontrollarbeiten vertraut.
4) Die Maschine muss nur von Fachleuten benuzt werden. Kinder Sie benutzen lassen.
5) Personen mit eine gewissen Sicherheitsentfernug wie später erklärt fernhalten.
6) Verwenden Sie nur Originalteile und zubehör und erlauben Sie keine Abänderungen. Für Auskünfte wenden Sie sich an
Ihren Händler.
7) Ersetzen Sie fehlende oder beschädigte Sicherheitsaufkleber oder Warnhinweise. Kontrollieren Sie die Liste der
Sicherheitsaufkleber. Entfernen Sie die Aufkleber von jeglichem Schmutz oder Unrat.
8) Halten Sie Hände und Füße sowie sich selber von beweglichen Teilen fern.
9) Benützen Sie die Maschine nicht ohne Schutz und Deckel in der richtigen Position und in einwandfreiem Zustand.
10) Halten Sie unverzüglich an, wenn Sie einen Gegenstand überfahren oder sich an den verklemmt haben.
Schalten Sie den Motor aus und nehmen Sie den Schlüssel weg. Kuppeln Sie das Mähwerk auf den Boden und kontrollieren
Sie es in jedem Detail.Nehmen Sie die Maschine erst wieder in Betrieb, wenn Sie sich vergewissert haben , dass sich die
Maschine in einem optimalen Betriebszustand befindet.
11)Wenn Sie die Maschine nicht mehr benutzen, Zapfwelle auskupplen , das Mähwerk so tiefer liegen dass es den Boden
berührt, Motor abstellen und den Schlüssel abnehmen.
12) Motor nie in geschlossenen Räumen starten.Die Abgase sind giftig.
13) Geben Sie acht, dass sich weder Flammen noch Funken in der Nähe des Benzintanks bilden.
14) Parkieren Sie nie im Gefälle.
15) Arbeitsgeschwindigkeit der Maschine und dem Geländer anpassen.
16) An Hängen nur mit äußerster Vorsicht und mit reduzierter Geschwindigkeit arbeiten.
17) Beim Arbeiten sowie beim Reparaturen empfehlen wir passende Kleider, Brillen, Handschuhe und andere Schutzgegen-
stände.
18) Nur die Maschine benutzen, wenn man gut sehen kann.
19) Die Maschine nicht zum schleppen verwenden.
20) Die Maschine nicht auf der Straße verwenden.
21) Es ist streng verboten, die Maschine ohne korrekt eingebautes Mähwerk zu starten.
22) Alle Fahrer müssten eine Praxisausbildung haben. Diese Aus- bildung sollte das folgende hervorheben:
- die Notwendigkeit, um aufzupassen und sich zu konzentrieren, wenn man mit Maschinen mit sitzendem Fahrer arbeitet.
- die Kontrolle über eine an einem Abhang entlang rutschenden Maschine kann nicht durchs Bremsen wiederhergestellt
werden. Die wichtigsten Gründe für den Kontrollverlust sind:
a) eine ungenügende Bodenhaftung der Räder;
b) ein zu schnelles Fahren;
c) ein unzulängliches Bremsen;
d) das Maschinentyp ist für die verlangten Arbeit ungeeignet;
e) keine Ahnung über die Wirkung der Bodenbedingungen, insbesonders über Steilhänge;
f) falsche Befestigung der Einrichtungen und schlechte Belastungsverteilung.
23) Beim Mähen, muss man immer starke Schuhe und eine lange Hose tragen. Nie Maschine verwenden, wenn man
barfüßig ist oder Sandalen trägt.
24) Sorgfältig die mähende Zone überprüfen und alle Gegenstände entfernen, die von der Maschine ausgeworfen werden
könnten .
25) Vor die Durchquerung von nicht grasbe-wachtenen Boden, muss man die Umdrehung der Blätter stoppen.
SICHERHEITSVORSCHRIFTEN
4
11/43
34/43

FÜLLEN SIE DEN TANK NUR IM FREIEN ODER IN REICHLICH BELUFTETEN RÄUMEN.
DER MOTOR MUß DABEI ABGESTELLT SEIN UND ES DÜRFEN KEINE FLAMMEN ODER FUNKEN ENTSTEHEN.
VERGEWISSERN SIE SICH, DAß DER TREIBSTOFF DEN ANGABEN AUF DEM TANK ENTSPRICHT.
WARNUNG: BENZIN IST ÄUßERST LEICHT ENTFLAMMBAR.
HALTEN SIE DEN BRENNSTOFF IN SPEZIELLEN BEHÄLTERN. NUR UNTER FREIEM HIMMEL TANKEN UND BEI DIESER
BETÄTIGUNG NICHT RAUCHEN. VOR DEMANLASSEN BRENNSTOFF HINZUFÜGEN. NIE DENTANKVERSCHLUß ENTFERNEN
ODER BENZIN HINFÜGEN, WENN DER MOTOR LÄUFT ODER WENN ER HEIß IST.
IM FALLE EINEM EINTWEICHEN VON BENZIN, DEN MOTOR NICHTZUANLASSEN VERSUCHEN SONDERN DIE MASCHINE
AUS DER ENTWEICHZONE WEGNEHMEN UND EVENTUELLE FEUERQUELLEN VERMEIDEN BIS ZUR VERSCHWIN-
DUNG VON DEN BENZINDÄMPFEN. DIE VERSCHLÜßE VOMBENZINTANK UND BENZINBEHÄLTERTANK WIEDER KORREKT
EINSETZEN.
NIE DIE MASCHINE MIT BENZIN IM TANK IN EINEM GEBÄUDE LAGERN, WO DIE BENZINDÄMPFE EINE FREIE
FLAMME ODER FUNKE ERREICHEN KÖNNTEN.
DEN MOTOR ABKÜHLEN LASSEN BEVOR DIE MASCHINE IN EINEM GESCHLOSSENEN RAUM GELAGERT WIRD.
NORMAS DE SEGURIDAD
4
EL MEJOR USUARIO ES AQUÉL QUE ACTÚA CON PRUDENCIA.
Muchos accidentes podrán ser evitados si se cumplen las precauciones indicadas en este manual.
PARTE GENERAL
1) Leer atentamente todas las partes del manual.
2) Controlar todos los componentes de la máquina antes de usarla y prestar atención a averías, pernos y tornillos flojos,
cuchillasuotraspartesdañadasonofijadascorrectamente.Estáabsolutamenteprohibidoutilizarlamáquinasinquelamisma
seencuentreenperfectascondiciones;asípues,antesdeponerlaenfuncionamiento,efectuarlasoperacionesaconsejadas
de control y mantenimiento.
3) Familiarizarse con todos los componentes y sistemas de control de la máquina antes de ponerla en marcha.
4) La máquina sólo podrá ser utilizada por una sola persona adulta y consciente. Prohibir su uso a niños y adolescentes.
5) Mantener a las personas y las cosas a una distancia de seguridad de acuerdo con lo prescrito más adelante.
6) Utilizar sólo piezas y accesorios suministrados por nuestra empresa y no permitir ninguna modificación o transformación.
Si desea obtener información, diríjase a su Revendedor.
7) Volver a aplicar todas las calcomanías de seguridad y advertencia que falten, estén dañadas o sean ilegibles. Controlar
la lista de las calcomanías en la correspondiente sección de seguridad. Mantener las calcomanías libres de barro, suciedad
y polvo.
8) Tener las manos, los pies y el cuerpo lejos de todo órgano en movimiento.
9) No usar la máquina sin protecciones y tapas en su posición correcta y en buenas condiciones.
10) En caso de golpear o enganchar un objeto, detener inmediatamente la máquina, desactivar la toma de fuerza, apagar
el motor, apoyar la herramienta de corte a tierra y controlar todas sus partes.
Antes de volver a ponerla en marcha, comprobar que hayan sido restablecidas las condiciones para que el funcionamiento
de la máquina sea óptimo.
11)Cuandolamáquinanoseautilizada,desactivarlaT.D.F.,bajarlaherramientadecorteapoyándolaatierra,apagarelmotor
y quitar la llave.
12) No encender nunca el motor de la máquina en lugar cerrado o sin la ventilación adecuada. El humo de escape es tóxico.
13) Impedir que se formen llamas o chispas cerca del depósito del carburante o de la batería.
14) No aparcar nunca la máquina en una pendiente.
15) Utilizar la máquina y las herramientas a una velocidad compatible con las exigencias de seguridad y las características
del modelo usado.
16) Actuar con suma cautela al utilizar la máquina sobre terrenos inclinados. Reducir la velocidad al mínimo.
17) Utilizar ropa adecuada (gafas, guantes y otras prendas de protección) al usar la máquina y efectuar las operaciones de
mantenimiento.
18) Utilizar la máquina con buenas condiciones de visibilidad.
19) No utilizar la máquina para remolcar.
20) No utilizar la máquina por carretera.
21) Está terminantemente prohibido poner en marcha la máquina sin el plato correctamente montado.
22) Todos los conductores deberían recibir una formación profesional y práctica. Dicha formación debería hacer resaltar:
- la necesidad de prestar atención y estar concentrado cuando se trabaja con las máquinas con conductor sentado.
- el control de una máquina que se desliza por una pendiente no podrá restablecerse accionando los frenos. Las principales
razones de la pérdida de control son:
a) adherencia insuficiente de las ruedas;
b) conducción demasiado rápida;
c) frenado inadecuado;
d) tipo de máquina inadecuado al trabajo requerido;
e) falta de conocimiento del efecto de las condiciones del terreno, especialmente de las pendientes;
f) enganche incorrecto de las herramientas y mal reparto de las cargas.
23) Usar siempre, durante el corte del césped, un calzado resistente y pantalones largos. No utilizar la máquina con los pies
descalzos o con sandalias.
24) Inspeccionar a fondo el área en la que ha de utilizarse la máquina y quitar todos los objetos que pudieran ser lanzados
por la misma.
25) Detener la rotación de las cuchillas antes de atravesar superficies sin hierba.
RIFORNIMENTO - TANK FILLING - REMPLISSAGE RESERVOIR
TANKFÜLLING - REPOSTADO
18
LE PLEIN DE CARBURANT DOIT ETRE EFFECTUE DANS UN LIEU AERE OU SUFFISAMENT VENTILE AVEC MOTEUR
ARRETE ET EN L'ABSENCE DE FLAMMES OU D'ETINCELLES.
S'ASSURER QUE LE CARBURANT SOIT CELUI INDIQUE SUR LA PLAQUE APPOSEE SUR LE RESERVOIR.
AVERTISSEMENT: L'ESSENCE EST TRÈS INFLAMMABLE.
CONSERVER LE CARBURANT DANS DES JERRYCANES SPÉCIAUX.
AJOUTER L'ESSENCE SEULEMENT EN PLEIN AIR ET NE PAS FUMER PENDANT CETTE OPÉRATION.
AJOUTER DU CARBURANT AVANT DE DÉMARRER LE MOTEUR.
NE JAMAIS ENLEVER LE BOUCHON DU RESERVOIR D'ESSENCE NIAJOUTER DE L'ESSENCE LORSQUE LE MOTEUR
EST EN MARCHE OU LORQU'IL EST CHAUD.
EN CAS DE SORTIE D'ESSENCE, NE PAS ESSAYER DE DÉMARRER LE MOTEUR MAIS PLUTOT ÉLOIGNER LAMACHINE
DE LA ZONE OU LA SORTIE A EU LIEU TOUT EN ÉVITANT DE CRÉER DES SOURCES D'ALLUMAGE JUSQU'À CE
QUE LES VAPEURS D'ESSENCE SE SOIENT DISSIPÉÉS.
REMETTRE LE BOUCHONS DU RESERVOIR ET DU JERRYCANE D'ESSENCE CORRECTAMENT A LEUR PLACE.
NE JAMAIS STOCKER LA MACHINE AVEC DE L'ESSENCE DANS SON RESERVOIR A l'INTERIEUR D'UN IMMEUBLE
OU LES VAPEURS PEUVENT ATTEINDRE UNE FLAMME LIBRE OU UNE ÉTINCELLE.
LAISSER REFROIDIR LE MOTEUR AVANT DE STOCKER LA MACHINE DANS UN ENDROIT FERMÉ.
EL REPOSTADO DE COMBUSTIBLE DEBERÁ LLEVARSE A CABO EN LUGARES ABIERTOS O SUFICIENTEMENTE VENTILADOS,
CON EL MOTOR APAGADO Y EN AUSENCIA DE LLAMAS O CHISPAS.
COMPROBAR, ADEMÁS, QUE EL COMBUSTIBLE SEA EL QUE APARECE INDICADO EN LA PLACA SITUADA EN EL DEPÓSITO.
ADVERTENCIA: LA GASOLINA ES ALTAMENTE INFLAMABLE.
CONSERVARELCOMBUSTIBLEENRECIPIENTESAPROPIADOS.EFECTUARELREPOSTADODECOMBUSTIBLESÓLOALAIRE
LIBRE Y NO FUMAR DURANTE LA EJECUCIÓN DE DICHA OPERACIÓN. AÑADIR COMBUSTIBLE ANTES DE PONER EN MARCHA
ELMOTOR.NO QUITARNUNCAELTAPÓN DELDEPÓSITODECOMBUSTIBLE, NI AÑADIRGASOLINACUANDO EL MOTORESTÉ
FUNCIONANDO O ESTÉ CALIENTE.
EN CASO DE SALIDA DE GASOLINA, NO PONER EN MARCHA EL MOTOR, SINO ALEJAR LA MÁQUINA DE LA ZONA EN LA QUE
SE HA PRODUCIDO LA SALIDA, EVITANDO CREAR FUENTES DE ENCENDIDO HASTA QUE NO SE HAYAN DISIPADO LOS
VAPORES DE LA GASOLINA. COLOCAR CORRECTAMENTE EN SU LUGAR LOS TAPONES DEL DEPÓSITO Y DEL RECIPIENTE
QUE CONTIENE LA GASOLINA.
NO GUARDAR NUNCA LA MÁQUINA CON GASOLINA EN EL DEPÓSITO DENTRO DE UN EDIFICIO EN EL QUE LOS VAPORES
PUEDAN ALCANZAR UNA LLAMA LIBRE O UNA CHISPA.
DEJAR QUE EL MOTOR SE ENFRÍE ANTES DE GUARDAR LA MÁQUINA EN CUALQUIER AMBIENTE CERRADO.
33/43
12/43

TRASPORTO E SCARICO - TRANSPORT AND UNLOADING - TRANSPORT ET DÉCHARGEMENT
TRANSPORT UND ABLADUNG - TRANSPORTE Y DESCARGA
ONLY FILL THE TANK IN OPEN AIR OR IN A SUFFICIENTLY VENTILATED ROOM.
THE ENGINE MUST BE TURNED OFF AND NO FLAMES OR SPARKS SHOULD BE MADE.
CHECK THAT THE PETROL IS THE ONE INDICATED BY THE LABEL ON THE TANK
WARNING: PETROL IS HIGHLY INFLAMMABILE.
KEEP THE PETROL IN JERRYCANS. FILL THE TANK WITH PETROL ONLY IN OPEN AIR AND DO NOT SMOKE DURING THIS
OPERATION. ADD PETROL BEFORE STARTING THE ENGINE. NEVER REMOVE THE TANK LID NOR ADD PETROL WHEN THE
ENGINE IS WORKING OR IS HOT.
IN CASE OF PETROL ESCAPE, DO NOT TRY TO START THE ENGINE BUT MOVE THE MACHINE AWAY FROM THE PLACE WHERE
THEESCAPETOOKPLACEANDAVOIDCREATINGIGNITIONSOURCESUNTILPETROL FUMESHAVEDISSIPATED.REPLACETHE
CORRECT LIDS ON THE TANK AND ON THE JERRYCAN.
NEVER STORE THE MACHINE WITH PETROL IN THE TANK INSIDE A BUILDING WHERE THE FUMES MIGHT REACH SOME FREE
FLAMES OR SPARKS.
LET THE ENGINE COOL DOWN BEFORE STORING THE MACHINE IN ANY CLOSED ENVIRONMENT.
Fig. 62 Fig. 63
NO !!OK
IL RIFORNIMENTO DEL CARBURANTE DEVE ESSERE ESEGUITO IN LUOGHI APERTI O SUFFICIENTEMENTE
VENTILATI,
CON MOTORE SPENTO E IN ASSENZA DI FIAMME O SCINTILLE.
ASSICURARSI INOLTRE CHE IL CARBURANTE SIAQUELLO INDICATO DALLATARGHETTAPOSTA SULSERBATOIO.
AVVERTENZA: LA BENZINA E' ALTAMENTE INFIAMMABILE.
CONSERVARE IL CARBURANTE IN APPOSITI RECIPIENTI. FARE RIFORNIMENTO DI CARBURANTE SOLAMENTE
ALL'APERTO E NON FUMARE DURANTE QUESTA OPERAZIONE. AGGIUNGERE CARBURANTE PRIMA DI AVVIARE
IL MOTORE. NON TOGLIERE MAI IL TAPPO DEL SERBATOIO DI CARBURANTE NE' AGGIUNGERE BENZINA QUANDO
IL MOTORE E' IN FUNZIONE O QUANDO E' CALDO.
IN CASO DI FUORIUSCITA DELLABENZINA, NON TENTARE DI AVVIARE IL MOTORE MAALLONTANARE LA MACCHINA
DALL'AREA DOVE E' AVVENUTA LA FUORIUSCITA EVITANDO DI CREARE FONTI DI ACCENSIONE FINCHE' NON
SI SONO DISSIPATI I VAPORI DELLA BENZINA. RIMETTERE A POSTO CORRETTAMENTE I TAPPI DEL SERBATOIO
E DEL CONTENITORE DELLA BENZINA.
NON IMMAGAZZINARE MAI LA MACCHINA CON BENZINA NEL SERBATOIO ALL'INTERNO DI UN EDIFICIO DOVE
I VAPORI POSSONO RAGGIUNGERE UNA FIAMMA LIBERA O UNA SCINTILLA.
LASCIARE RAFFREDDARE IL MOTORE PRIMA DI IMMAGAZZINARE LA MACCHINA IN UN QUALUNQUEAMBIENTE
CHIUSO.
18
PENDENZE SLOPES PENTES STEILHÄNGE PENDIENTES
MAX 15°
MAX 15°
MAX 15°
Fig. 1
4.1
N°4
M 14
PORTATA 800 Kg
CAPACITY 800 Kg
PORTÉE 800 Kg
TRÄGFÄHIGKEIT 800 Kg
CAPACIDAD 800 Kg
Non utilizzare la macchina con pendenze superiori a 15°.
Do not use the machine on slopes higher than 15°.
Ne pas utiliser la machine sur des pentes supérieures à 15°.
Die Maschine nicht mit Steigungen höher als 15°benutzen.
No utilizar la máquina sobre pendientes superiores a 15°.
Non fermare o avviare improvvisamente la macchina durante la salita o la discesa lungo un pendio.
Do not stop or start suddenly the machine when when going up or down a slope.
Ne pas arrêter ou démarrer tout à coup la machine en montant ou descendant une pente.
Nicht die Maschine bergauf oder bergab stoppen oder plötzlich starten.
No parar o poner en marcha la máquina repentinamente durante la subida o la bajada de una pendiente.
Mantenere bassa la velocità della macchina sui pendii e durante le curve strette.
Proceed with low speed on slopes or narrow curves.
Conduire à basse vitesse sur les pentes ou les virages étroits.
Auf Steigungen oder scharfen Kurven langsam fahren.
Mantener baja la velocidad de la máquina sobre las pendientes y durante las curvas estrechas.
Prestare attenzione ad eventuali dossi, buche o altri pericoli nascosti.
Pay attention to humps, potholes or other hidden dangers.
Faire attention aux bosses, trous ou à d'autres dangers cachés.
Erhebungen, Schlaglöcher oder andere versteckte Gefahren beachten.
Prestar atención á eventuales cambios de rasante, fofos u otros peligros escondido.
Fig. 2
13/4332/43
RIFORNIMENTO - TANK FILLING - REMPLISSAGE RESERVOIR
TANKFÜLLING - REPOSTADO

CARATTERISTICHE TECNICHE
Kg 550
• Livello di potenza acustica garantito: 105 dB (A)
Guaranteed noise level: 105 dB (A)
Niveau sonore garantit 105 dB (A)
Garantierter Geräuschpegel 105 dB (A)
Nivel de potencia acústica garantizado : 105 dB (A)
• Esposizione dell‘accelerazione delle membra superiori 2,4 m/s2.
Exposition of acceleration of superior limbs 2,4 m/s2.
Exposition de l'accélération des membres supérieurs 2,4 m/s2.
Austellung der Beschleunigung von oberen Gliedmassen 2,4 m/s2.
Exposición de la aceleración de los miembros superiores 2,4 m/s2.
• Esposizione dell‘accelerazione del corpo 0,4 m/s2.
Exposition of body acceleration 0,4 m/s2.
Exposition de l’accélération du corps 0,4 m/s2.
Austellung der Körpebeschleunigung 0,4 m/s2.
Exposición de la aceleración del cuerpo 0,4 m/s2.
• Valore rumorosità posto operatore dB (A): 89,3
Noise value at operator's place dB (A): 89,3
Valeur du bruit à l' emplacement de l'opérateur dB (A): 89,3
Gerauschpegel am Bedienersitz dB (A): 89,3
Valor del ruido en el puesto del operador dB (A): 89,3
MARCA MOTORE - ENGINE BRAND - MARQUE DU MOTEUR - MOTORENMARKE - MARCA MOTOR YANMAR
Potenza - Engine power - Puissance Moteur - Motorleistung - Potencia HP - PS 20
Cilindrata - Displacement - Cylindrée - Hubraum - Cilindrada cc. 750
Cilindri - Number of Cylinders - Nombre de cylindres - Zylinderzahl - Cilindros n°2
Giri al 1' - Rpm - Tours/min. - Drehzahl/Min. - Rpm 3200
Velocità - Speed - Vitesse - Geschwindigkeit - Velocidad Km/h 0 ÷12
Serbatoio benzina - Petrol tank - Capacité du réservoir - Tankinhalt - Depósito gasolina L. 18
Peso - Weight - Poids - Gewicht - Peso Kg. 550
APPARATO RASAERBA - MOWER - TONDEUSE - MÄHER - APARATO CORTACÉSPED
Numero lame - Number of blades - Nombre de lames - Messerzahl - Número de cuchillas 2
Larghezza taglio - Cutting width - Largeur de coupe - Schnittbreite - Anchura de corte cm. 122
Taglio regolabile - Cutting height - Hauteur de coupe - Schnitthöhe - Corte regulable cm. 1 ÷8
Capacità cesto - Collector capacity - Capacité du bac - Behälternhalt - Capacidad cesto L. 450
185
250 124 Fig. 3
5
CARACTERISTICAS TÉCNICAS
TECHNICAL DETAILS CARACTERISTIQUES TECHNIQUES
TECHNICHE EINZELHEITEN
2
1
➠
➟
➟
➟
34
Fig. 61
➔
➔
MONTAGGIO TOSAERBA - ASSEMBLING THE MOWER DECK - MONTAGE TONDEUSE
ANBAUEN DES MÄHWERKS - MONTAJE DEL PLATO CORTACÉSPED
17
31/4314/43

2
➟
1
➟
➟
34
➠
➔
Fig. 60
➔
SMONTAGGIO TOSAERBA - DISMOUNTING THE MOWER DECK - DEMONTAGE TONDEUSE
AUSBAUEN DES MÄHWERKS - DESMONTAJE DEL PLATO CORTACÉSPED
16 6 COMANDI E STRUMENTI - INSTRUMENTS - COMMANDES
BEDIENUNGSGERAETE - MANDOS Y INSTRUMENTOS
Il sistema di guida del tosaerba è composto dai seguenti comandi:
The machine includes the following controls:
La tondeuse est composée des commandes suivantes:
Die Maschine hat folgenden Bedienungsgeräte:
El sistema de conducción del cortacésped está compuesto por los siguientes mandos:
1) Pedale avanzamento
Forward pedal
Pédale d'avancement
Vorwärtspedal
Pedal de avance
2) Freno a mano
Handbrake
Frein à main
Handbremse
Freno de mano
3) Leva acceleratore
Accelerator
Levier d'accélérateur
Gashebel
Palanca acelerador
4)
Chiave avviamento elettrico
Electrical starting
Démarrage électrique
Elektrischer Anlasser
Llave de arranque eléctrico
5) Cesto raccolta, a scaricamento posterio
re, con segnale acustico "troppo pieno"
Collector at the rear of the machine with "too full"
buzzer
Bac de ramassage, à déchargement postérieur,
avec avertisseur sonore de "trop plein"
Fangkorb mit "zu voll" akustischem Alarm
Cesta de recogida, de descarga posterior,
con señal acústica “demasiado lleno”
6) Inserimento lame
Blades insertion
Prise de force
Messerantrieb
Activación cuchillas
7) Volante
Steering wheel
Volant
Lenkrad
Volante
8)
Leva regolazione sedile
Seat adjusting lever
Levier de réglage du siège
Hebel zur Sitzverstellung
Palanca regulación asiento
9) Fusibile
Fuse
Fusible
Sicherung
Fusible
10) By-Pass
By-Pass
By-Pass
By-Pass
By-Pass
12) Leva ribaltamento contenitore erba
Collector kipping lever
Levier de vidage du bac de ramassage
Hebel zur Kippung des Auffangkorbes
Palanca basculamiento contenedor hierba
13) Leva sollevamento piatto rasaerba
Cutter deck lifting lever
Levier soulevement pont de la coupelle
Mähwerkhöhe- Einstellhebel
Palanca elevación plato cortacésped
14) Interruttore luci
Headlights switch
Interrupteur phares
Scheinwerfer-Schalter
Interruptor luces
15) Contaore
Hour-meter
Compteur horaire
Stundenzähler
Contador de horas
16) Fari
Headlights
Phares
Scheinwerfer
Faros
17) Spie
Warning lights
Témoins
Anzeigelampen
Luces testigo
18) Spia acqua
Water warning light
Témoin d'eau
Wasserlampe
Luz testigo agua
15/4330/43

Fig. 4
7
5
2
13 1
3
10
8
12
16
4
6
914 15
P
17
18
6
Fig. 54
H2O
➞
H2O
➞
Fig. 59
Fig. 58
ON
Fig. 55
➠
70 Kg
Fig. 56
Fig. 53
Fig. 57
➟
ATTENERSI ALLA NORMATIVA VIGENTE IN MATERIA DI
SICUREZZA DEL LAVORO.
KEEP TO THE WORK SAFETY RULES IN FORCE.
RESPECTER LES NORMES DE SÉCURITÉ DU TRAVAIL EN
VIGUEUR.
DIE GELTENDEN ARBEITSSICHERHEITSNORMEN
BEACHTEN .
RESPETAR LA NORMATIVA VIGENTE EN MATERIA DE
SEGURIDAD EN EL TRABAJO.
CONSIGLI PRATICI - PRATICAL TIPS - CONSEIL PRATIQUES
PRATIKTISCHE HINWEISE - CONSEJOS PRÁTICOS
15
29/4316/43
COMANDI E STRUMENTI - INSTRUMENTS - COMMANDES
BEDIENUNGSGERAETE - MANDOS Y INSTRUMENTOS

Prima di abbandonare il posto guida:
- disinnestare la presa di potenza e abbassare gli attrezzi;
- inserire il freno di stazionamento;
- arrestare il motore e togliere la chiave d'accensione
Arrestare il motore e staccare i cavi delle candele o togliere la chiave d'accensione:
- prima di rimuovere gli intasamenti o di liberare il condotto di scarico;
- prima di controllare, pulire o riparare la macchina;
- dopo avere colpito un corpo estraneo. Verificare eventuali danni sulla macchina ed eseguire
le necessarie riparazioni prima di riavviare e utilizzare la macchina;
- se la macchina comincia a vibrare in modo anomalo (cercare immediatamente la causa della vibrazione).
Disinnestare la trasmissione agli attrezzi quando la macchina viene trasportata o non é utilizzata:
- arrestare il motore e togliere la chiave d'accensione
Before leaving the driver's seat:
- disengage the P.T.O. and lower the tools;
- engage the parking brake;
- switch off the motor and remove the ignition key
Stop the engine and detach the spark plug cables or remove the ignition key:
- before removing the clogs or freeing the exhaust tube;
- before checking, cleaning or repairing the machine;
- when hitting a foreign body. Check for any damages to the machine and repair, if necessary,
before restarting and using the machine;
- if the machine starts vibrating abnormally (search immediately for the cause of the vibrations).
Disengage the P.T.O. when the machine is transported or not used:
- stop the motor and remove the ignition key
Avant de quitter le siege du conducteur:
- débrayer la prise de force et abaisser les outils;
- insérer le frein de stationnement;
- arrêter le moteur et enlever la clé de contact
Arrêter le moteur et détacher les câbles des bougies ou enlever la clé de contact:
- avant de procéder au déborrage ou de libérer le conduit;
- avant de vérifier, nettoyer ou réparer la machine;
- après avoir heurté un corps étranger. Vérifier les éventuels dégâts sur la machine et exécuter
les réparations qui se rendent nécessaires avant de redémarrer et utiliser la machine;
- si la machine commence à vibrer de façon anomale (chercher immédiatement la cause des vibrations).
Débrayer la prise de force aux outils chaque fois que la machine est transportée ou non utilisée:
- arrêter le moteur et enlever la clé de contact.
Bevor man den Arbeitssitz verlässt, muss man:
- die Zapfwellenschalthebel auskuppeln und die Werkzeuge absenken;
- die Handbremshebel einsetzen;
- den Motor stoppen und den Zündschlüßel entfernen
Den Motor stoppen und die Zündkerzenkabel trennen oder den Zündschlüssel entfernen:
- vor der Entfernung von Verstopfungen oder vor dem Ausräumen vom Abflussrohr;
- vor der Überprüfung, Reinigung oder Reparatur der Maschine;
- nach dem Stoßen mit einem Fremdkörper. Eventuelle Schaden an der Maschine überprüfen und,
wenn nötig, reparieren vor den Starten und Gebrauch der Maschine;
- wenn die Maschine anormal zu vibrieren anfängt (sofort die Ursache der Vibration suchen).
Vor dem Transport oder beim Nicht-Gebrauch der Maschine, die Werkzeuge auskuppeln :
- den Motor stoppen und den Zündschlüssel entfernen
15
Antes de abandonar el puesto de conducción:
- desconectar la toma de fuerza y bajar las herramientas;
- activar el freno de estacionamiento;
- parar el motor y quitar la llave de encendido.
Parar el motor y desconectar los cables de las bujías o quitar la llave de encendido:
- antes de quitar los atascos o liberar el conducto de descarga;
- antes de controlar, limpiar o repara la máquina;
- tras haber golpeado un cuerpo extraño. Verificar eventuales daños y efectuar las reparaciones
necesarias antes de volver a poner en marcha y utilizar la máquina;
- en caso de que la máquina empiece a vibrar de manera anómala
(buscar inmediatamente la causa de dicha vibración).
Desconectar la toma de fuerza de las herramientas cuando la máquina sea transportada o no utilizada:
- parar el motor y quitar la llave de encendido.
A
➪
A
C
B
B
STOP
C
➪
Fig. 5
Fig. 10
Fig. 6
Fig. 7
Fig. 8
Fig. 9
7
TRASMISSIONE DRIVE TRANSMISSION ANTRIEB TRANSPORTE Y DESCARGA
7.1
ACCELERATORE A MANO HAND-THROTTLE ACCELERATEUR A MAIN
HANDBEDIENTER BESCHLEUNIGER ACELERADOR MANUAL
7.2
IF GBDE
17/43
28/43
CONSIGLI PRATICI - PRATICAL TIPS - CONSEIL PRATIQUES
PRATIKTISCHE HINWEISE - CONSEJOS PRÁTICOS COMANDI E STRUMENTI - INSTRUMENTS - COMMANDES
BEDIENUNGSGERAETE - MANDOS Y INSTRUMENTOS

STOP
ON
ON
OFF
➟
➟
OFF
ON
Fig. 12
Fig. 11
Fig. 14
Fig. 13
Fig. 16
Fig. 15 Fig. 17
➦
➥
LEVE - LEVERS - LEVIERS - HEBEL - PALANCAS
7.3
PRESA DI FORZA - P.T.O. - PRISE DE FORCE - ZAPFWELLE - TOMA DE FUERZA
7.4
Fig. 47 Fig. 48
Fig. 49
Fig. 50 Fig. 52
Fig. 51
4 ÷5''
STOP
➞
➞
➞
➞
1 ÷8 cm.
ON
ON
OFF
OFF
Eseguire l'operazione dopo aver tolto la chiave di accensione.
Adjust only after removing the ignition key.
Effectuer l'opération seulement après avoir enlevé la clé de contact.
Nur nach Entfernung des Zündschlüßels verstellen.
Efectuar la operación tras haber quitado la llave de encendido.
REGOLAZIONE ALTEZZA TAGLIO - CUTTING HEIGHT REGULATION - REGLAGE HAUTEUR COUPE
VERSTELLUNG DER SCHNITTHÖHE - REGULACIÓN DE LA ALTURA DE CORTE
13
AVVIAMENTO P.T.O. - P.T.O. CONNECTING - EMBRAYAGE P.T.O.
EINSCHALTEN DER ZAPFWELLE - ␣ ␣ ACCIONAMIENTO DE LA T.D.F.
14
27/4318/43

Fig. 42
122 cm.
Capacità
Capacity
Capacidad
L = 450
Fig. 41
1
STOP
OFF
2
3
OFF
Fig. 43
Fig. 44
Fig. 45 Fig. 46
TOSAERBA - MOWER DECK - TONDEUSE - MÄHWERK - PLATO CORTACÉSPED
11
TAGLIO ERBA E SISTEMA DI RACCOLTA AUTOMATICO - CUTTING AND AUTOMATIC GRASS COLLECTION
COUPE HERBE ET SYSTEME REMASSAGE AUTOMATIQUE - SCHNITT UND AUTOMATISCHE AUFNAHME DES GRASES
CORTE DEL CÉSPED Y SISTEMA AUTOMÁTICO DE RECOGIDA
12
Fig. 18
Fig. 19
Fig. 21
Fig. 20
➔
➪
➔
➪
➪
➪
!?
SISTEMA FRENANTE - BRAKING SYSTEM - SYSTEME DE FREINAGE
BREMSSYSTEM - SISTEMA DE FRENO
7.5
19/4326/43

Fig. 29
OK
0
ON
AVV
➦
➔
➔
Fig. 27 Fig. 30
Fig. 31
Fig. 26
Fig. 28
Fig. 25
STOP
Fig. 23
By-Pass
Fig. 24
By-Pass Fig. 22
BY-PASS - BY-PASS - BY-PASS - BY-PASS - BY-PASS
7.6
AVVIAMENTO MOTORS - STARTING THE ENGINE - DEMARRAGE DU MOTEUR
STARTEN DES MOTORS - ARRANQUE DEL MOTOR
8
TAVOLA DEI COLORI COLOUR PALETTE PALETTE DES COULEURS FARBPALETTE TABLA DE COLORES
AAZZURRO SKY-BLUE BLU CIEL HIMMELBLAU AZUL CELESTE BBIANCO WHITE BLANC WEIß BLANCO CARANCIO ORANGE ORANGE ORANGE NARANJA GGIALLO YELLOW JAUNE GELB AMARILLO HGRIGIO GREY GRIS GRAU GRIS
LBLU BLUE BLEU BLAU AZUL MMARRONE BROWN MARRON BRAUN MARRÓN NNERO BLACK NOIR SCHWARZ NEGRO RROSSO RED ROUGE ROT ROJO SROSA PINK ROSE ROSA ROSA VVERDE GREEN VERT GRÜN VERDE ZVIOLA VIOLET VIOLET VEILCHENBLAU VIOLETA
QUESTO SIMBOLO INDICA LA MASSA THIS SYMBOL
INDICATES MASS CE SYMBOLE
INDIQUE LA MASSE DIESES SYMBOL
ZEIGT DIE MASSE
RELE’1
SPEGNIMENTO MOTORECESTOAPERTO /FRENOABBASSATO
RELE’2
SPEGNIMENTO MOTORE DASEDILE
RELE’3
AZIONAMENTO PRESADI FORZA
RELE’4
STACCO PRESA DI FORZADA SEDILE E CESTO APERTO
RELE’5
CONSENSO AVVIAMENTO
RELE’6
AVVIAMENTO MOTORE
MOTOR OFF BASKET OPEN / BRAKE DOWN MOTOR OFF FROM SEAT STARTING TO P.T.O.
P.T.O. DISENGAGEMENT FROM SEATAND BASKET OPEN PERMISSION TO START MOTOR START
ARRÊTEMOTEUR CORBEILLEOUVERTE /FREINBAISSÉ ARRÊTE MOTEUR DÉPUIS SIÉGE ENCLENCHEMENT PRISE DE FORCE
DÉTACHEMENT PRISEDE FORCEDÉPUIS SIÉGEET CORBEILLE OUVERT CONSENSUS DE DEMARRAGE DÉMARRAGE MOTEUR
MOTORAUS KORB AUF / BREMSE UNTEN MOTORAUS VOM SITZ ANLASS DES ANTRIEBES
ANTRIEB-ABKUPPLUNG VOM SITZ UND KORB OFFEN STARTFREIGABE MOTORSTARTEN
GRUPPO RELE' RELAY UNIT GROUPE RELAIS RELAIS-AGGREGAT
MOTORAUS KORB AUF / BREMSE UNTEN
MOTORAUS VOM SITZ ACCIONAMIENTO TOMA DE FUERZA ANTRIEB-ABKUPPLUNG VOM SITZ UND KORB OFFEN CONSENSO ARRANQUE ARRANQUE MOTOR
GRUPO RELÉS
ESTE SÍMBOLO INDICA LA MASA
•
25/43
20/43
SCHEMA ELETTRICO - WIRING DIAGRAM - SCHEMA ELECTRIQUE
SCHALTPLAN - ESQUEMA ELÉCTRICO
