Tutte le informazioni riportate in questo manuale sono quelle disponibili al momento della stampa.
Il costruttore si riserva il diritto di apportare modifiche al prodotto in qualsiasi momento senza
preavviso.
Si consiglia di verificare eventuali aggiornamenti.
All the information given in this manual is what available at the time of printing.
The manufacturer reserves the right to make changes to the product at any time without notice.
It is advisable to verify if there are any updates.
Tutti i diritti riservati.
E’ vietata qualsiasi forma di stampa, duplicazione, riproduzione o pubblicazione
di questo manuale, o parte di esso, senza l’autorizzazione scritta da parte della
GIBERTINI ELETTRONICA Srl.
All rights reserved.
Forbidden any form of print, duplication, reproduction and publication
of this manual, or part of it, without the written agreement of
GIBERTINI ELETTRONICA Srl

ITALIANO
Bilancia analitica CRYSTAL
Pagina 2 di 48 ISTRUZIONI PER L’USO - 60.50.630 Ed. 9 – Dicembre 2014
GARANZIA
AVVERTENZE IMPORTANTI
DICHIARAZIONE DI CONFORMITÀ
INDICE
1. AVVERTENZE............................................................................................................................................. 3
2. CARATTERISTICHE TECNICHE................................................................................................................ 4
3. POSIZIONAMENTO .................................................................................................................................... 4
4. INSTALLAZIONE......................................................................................................................................... 5
5. COMANDI DI UTILIZZO DELLA BILANCIA................................................................................................6
6. MODALITA D’IMPIEGO............................................................................................................................... 7
7. FUNZIONI TASTIERA ................................................................................................................................. 7
8. TARA ........................................................................................................................................................... 7
9. MENÙ PRINCIPALE E FUNZIONI DI UTILIZZO......................................................................................... 8
9.1. UNIT 2....................................................................................................................................................... 9
9.1.1. BILANCIA FUNZIONE STANDARD...................................................................................................... 9
9.1.2. BILANCIA CON FUNZIONE CONTA PEZZI........................................................................................ 9
9.1.3. BILANCIA CON FUNZIONE DI CALCOLO PERCENTUALE ............................................................ 10
9.2. SET-UP................................................................................................................................................... 11
9.2.1. SERIAL................................................................................................................................................ 12
9.2.1.1. BAUD................................................................................................................................................ 12
9.2.1.2. BYTE FOR........................................................................................................................................ 12
9.2.1.3. PROTOC .......................................................................................................................................... 12
9.2.1.4. TRANS OPT ..................................................................................................................................... 12
9.2.2. CALIBR................................................................................................................................................ 12
9.2.2.1. CAL OFF........................................................................................................................................... 12
9.2.2.2. CAL ON ............................................................................................................................................ 12
9.2.2.3. CAL AUTO........................................................................................................................................ 12
9.2.3. A-ZERO ............................................................................................................................................... 13
9.2.3.1. ZERO OFF........................................................................................................................................ 13
9.2.3.2. ZERO ON ......................................................................................................................................... 13
9.2.4. FILTER................................................................................................................................................. 13
9.2.4.1. SLO................................................................................................................................................... 13
9.2.4.2. FAST................................................................................................................................................. 13
9.2.5. SET DEF.............................................................................................................................................. 13
9.2.5.1. END .................................................................................................................................................. 13
9.2.5.2. STORE ............................................................................................................................................. 13
9.3. CAL E...................................................................................................................................................... 13
9.4. CAL INT.................................................................................................................................................. 14
9.5. CALIBRAZIONE AUTOMATICA TEMPORIZZATA................................................................................ 14
10. RIPRISTINO DEI PARAMETRI DI DEFAULT.........................................................................................14
11. TRASMISSIONE DATI ............................................................................................................................ 15
11.1. COLLEGAMENTO DELL’USCITA SERIALE ....................................................................................... 15
11.2. FORMATO DEI DATI TRASMESSI...................................................................................................... 15
11.3. COMANDI............................................................................................................................................. 16

Bilancia analitica CRYSTAL
ITALIANO
ISTRUZIONI PER L’USO - 60.50.630 Ed. 9 – Dicembre 214 Pagina 3 di 48
NOTA
Leggere le istruzioni con molta attenzione prima di utilizzare la bilancia.
E’ uno strumento ad alta precisione e deve essere maneggiato con cura.
1. AVVERTENZE
Il gruppo di alimentazione della bilancia Crystal è conforme alla Categoria II
di Protezione Elettrica.
Prima della connessione elettrica controllare che la tensione di funzionamento indicata sul
gruppo di alimentazione, corrisponda con quella di rete.
CRYSTAL:
PUO’ ESSERE USATA SOLTANTO CON IL GRUPPO DI ALIMENTAZIONE FORNITO
DEVE ESSERE INSTALLATA IN AMBIENTI ASCIUTTI, PULITI E SENZA VIBRAZIONI
NON DEVE ESSERE INSTALLATA IN ZONE A RISCHIO DI ESPLOSIONE
NOTA:
In caso di impostazioni utente non valide, la bilancia potrebbe non funzionare correttamente.
Al fine di evitare suddette condizioni è possibile ripristinare i parametri di default (impostazioni predefinite
dalla fabbrica) nel seguente modo:
♦Sfilare il connettore di alimentazione bilancia posto sul retro della stessa.
♦Premere e mantenere premuto il tasto tasto On/Off.
♦Infilare nuovamente il connettore di alimentazione.
♦Aspettare che sul display appaia la scritta “Crystal”.
♦A questo punto è possibile rilasciare il tasto precedentemente premuto.
♦Il display in queste condizioni, mostrerà la scritta “Set Factory”.
♦In questa fase la bilancia ripristina automaticamente le condizioni di fabbrica.

ITALIANO
Bilancia analitica CRYSTAL
Pagina 4 di 48 ISTRUZIONI PER L’USO - 60.50.630 Ed. 9 – Dicembre 2014
2. CARATTERISTICHE TECNICHE
MODELLI
CRYSTAL
100 CRYSTAL 100 CAL IN
CRYSTAL
200 SMI CRYSTAL 200 CRYSTAL 300 CRYSTAL 500
Fondo Scala 110 g 210 g 310 g 510 g
Risoluzione 0,1mg 1mg
Linearità ±0,2 mg ±2 mg
Peso esterno di
calibrazione 50 g
o multipli 100g o multipli
Tempo di stabilizzazione
(veloce/lento)
6 / 10 s 5 / 8 s
Temperatura di utilizzo 15 ÷25 °C 15 ÷30 °C
Diametro del piatto 85 mm 110 mm
Tensione d’alimentazione
100 / 240 Vac -15/+10% ( intervallo da 85 a 264 V) 50/60Hz
Assorbimento di corrente
200 mA
Uscita dati RS232 I/O
Dimensioni 215 x 350 x 310 mm (w x d x h)
Dimensioni della
camera di pesatura 210 x 155 x 220 mm (w x d x h)
Peso netto 7 Kg ( gruppo di alimentazione incluso)
Calibrazione Interna NO SI NO SI SI SI
3. POSIZIONAMENTO
Scegliere una posizione adatta considerando i seguenti criteri:
Lontano da vibrazioni e da correnti d’aria.
Il basamento del supporto deve essere rigido.
La tensione della rete deve essere stabile. Non è consigliabile usare la stessa linea elettrica delle lampade
fluorescenti o di altre apparecchiature elettriche che possano causare disturbi (Es. Motori).
La bilancia deve essere mantenuta lontano dai campi magnetici.
Le condizioni ambientali con ampi mutamenti di temperatura devono essere evitate.
La temperatura dell’ambiente superiore o inferiore a quelle indicate in tabella hanno influenza sul
funzionamento della bilancia e sulla sua precisione.
Negli ambienti molto asciutti possono accumularsi cariche elettrostatiche, particolarmente se gli oggetti sono
di porcellana o di vetro, maggiormente se di plastica (la plastica deve essere evitata in ogni caso).
AVVERTIMENTO !
Sia il piatto della bilancia che il campione da pesare devono essere molto puliti
e tenuti alla stessa temperatura.

Bilancia analitica CRYSTAL
ITALIANO
ISTRUZIONI PER L’USO - 60.50.630 Ed. 9 – Dicembre 214 Pagina 5 di 48

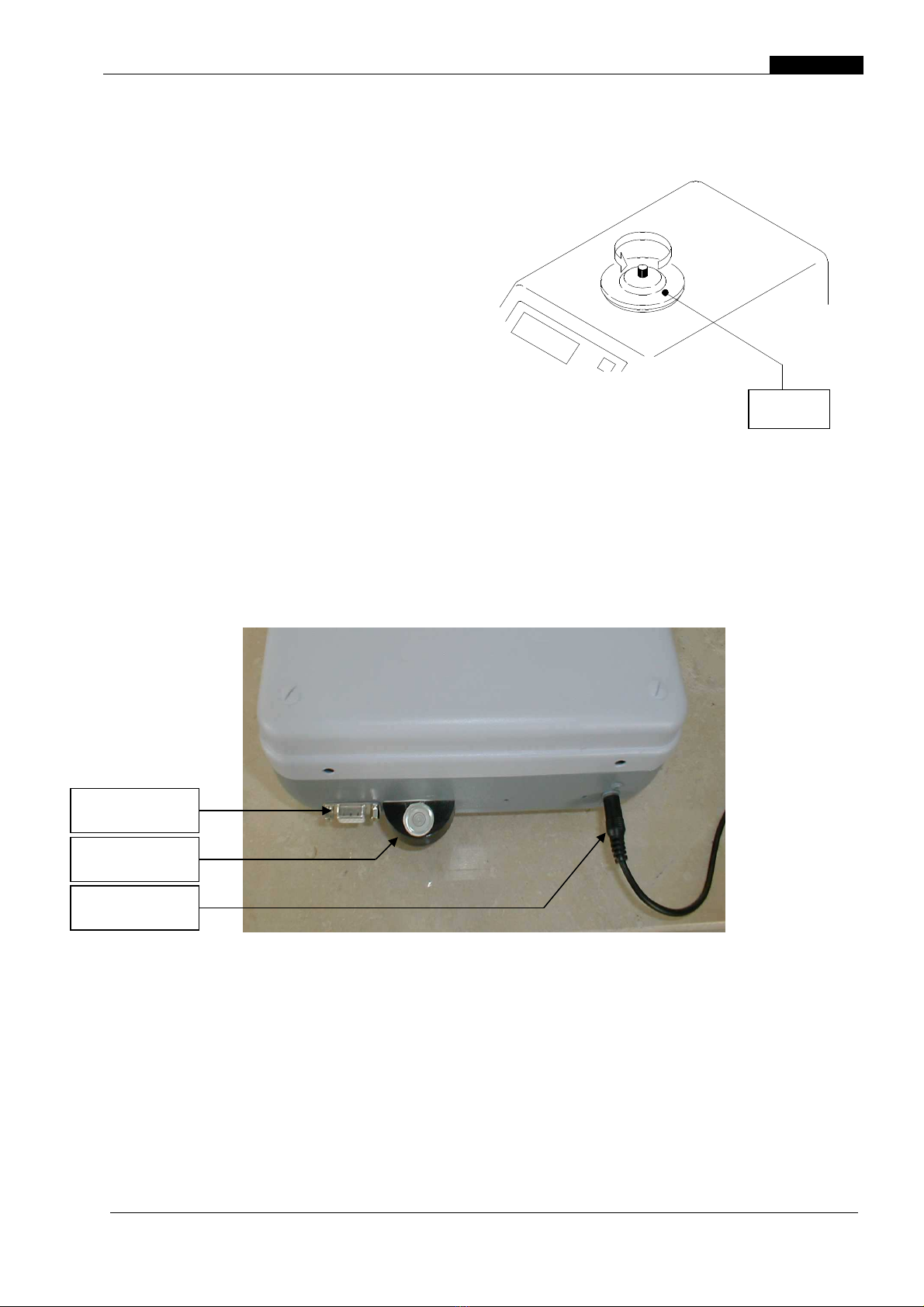

4. INSTALLAZIONE
Disimballare la bilancia e i relativi accessori.
♦Svitare il pomolo posto sul cilindro d’imballo nel
verso indicato dalla freccia (senso antiorario).
♦Conservare l’apposito cilindro d’imballo per un
eventuale ritorno della bilancia agendo con
procedura inversa a quella sopra indicata.
Cilindro
imballo
Livellare la bilancia ruotando i piedini regolabili sotto la parte anteriore del basamento (FIG. 3).
Installare l’anello di protezione (NON presente nel modello 510g) ed inserire il piatto di pesatura.
Inserire il cavo d’alimentazione nel connettore che si trova sul pannello posteriore (FIG. 2).
Inserire la spina del gruppo d’alimentazione nella presa di corrente, controllando che il valore di tensione
rete sia quello indicato sull’alimentatore (100 / 240 Vac).
FIG. 2 - Particolare retro bilancia
FIG. 1
Connettore di
alimentazione
Bolla di
livellament
o
Uscita
seriale

ITALIANO
Bilancia analitica CRYSTAL
Pagina 6 di 48 ISTRUZIONI PER L’USO - 60.50.630 Ed. 9 – Dicembre 2014
5. COMANDI DI UTILIZZO DELLA BILANCIA
1
2
4
5
7
6
3

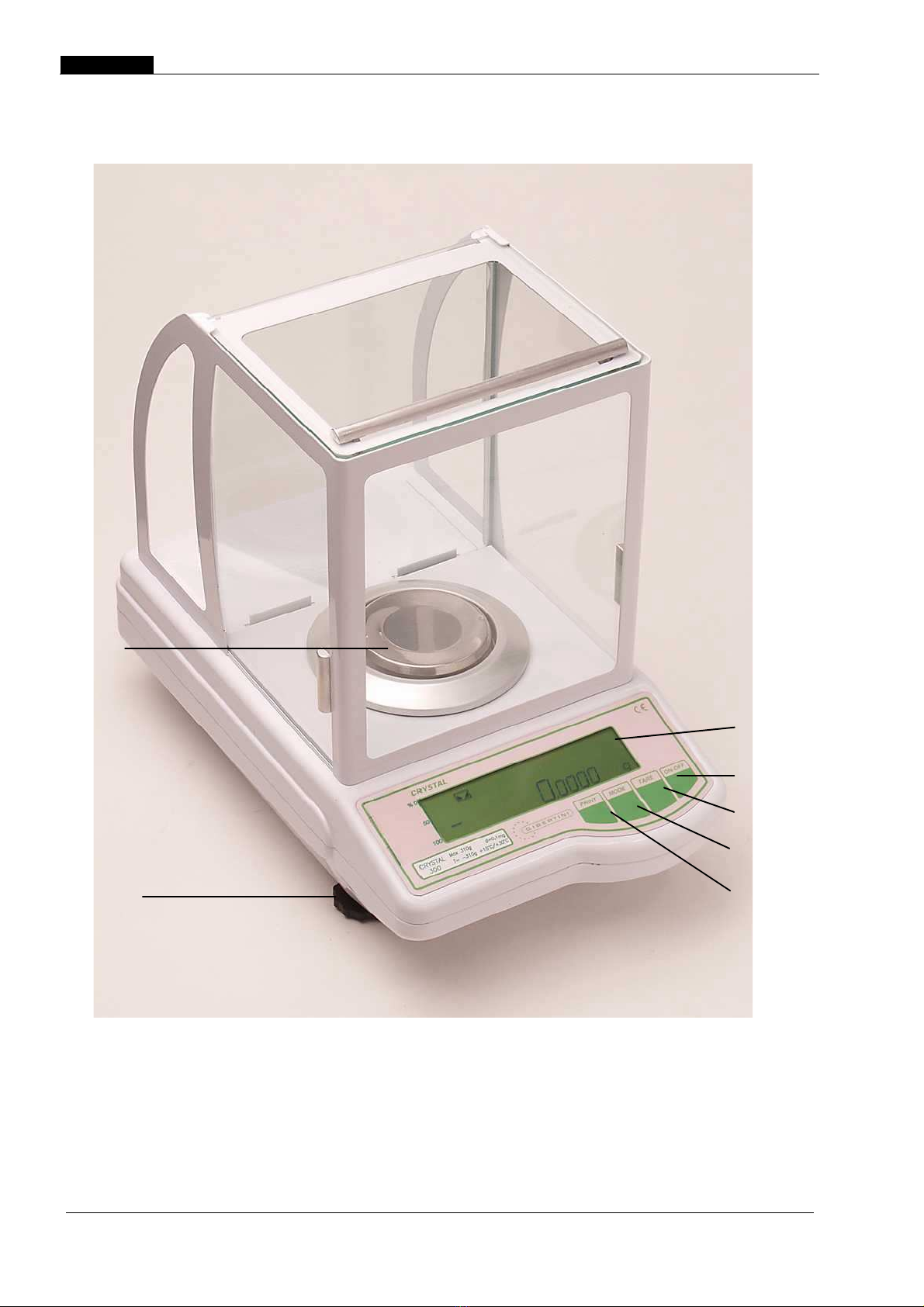

FIG. 3 – Vista d’assieme
1- Display
2- Tasto ON/OFF
3- Tasto Tara
4- Tasto Mode
5- Tasto Stampa
6- Piatto di pesatura
7- Piedi regolabili

Bilancia analitica CRYSTAL
ITALIANO
ISTRUZIONI PER L’USO - 60.50.630 Ed. 9 – Dicembre 214 Pagina 7 di 48
6. MODALITA D’IMPIEGO
Dopo l’accensione aspettare almeno 3 ore prima di effettuare qualsiasi operazione di pesatura.
È consigliabile lasciare la bilancia sempre accesa (collegata alla rete elettrica).
Con il tasto ON/OFF premuto per più di un secondo, la bilancia spegne l’illuminazione del display ed appare
la scritta OFF.
La serie di bilance Crystal ha portate di 110 g, 210 g, 310 g, 510 g e risoluzioni fino a 0,1 mg.
Se lo strumento non viene utilizzato per più di un ora è consigliabile effettuare una pesata con almeno 10 g
prima di effetuarne altre ad alta precisione.
7. FUNZIONI TASTIERA
La tastiera possiede quattro tasti denominati: PRINT, MODE, TARE, ON-OFF.
I tasti eseguono una funzione specifica, ma ai tasti MODE, TARE e ON-OFF è associata una seconda
funzione.
I tasti, se premuti per meno di un secondo, attivano la prima funzione, se premuti per più di un secondo,
attivano la seconda (solo i tasti MODE e ON-OFF).
Lo specchietto seguente riassume le varie possibilità.
Funzionamento normale
NOME
TASTO
ATTIVAZIONE DEL TASTO
PER MENO DI UN SECONDO
ATTIVAZIONE DEL TASTO
PER UN SECONDO O PIU’
On/Off Illuminazione display on/off Bilancia on/off
Mode Vedi funzioni aggiuntive Vedi funzioni aggiuntive
Tare Funzione tara Funzione tara
Print Funzione stampa Nessuna funzione
Menù principale e configurazione
NOME
TASTO
ATTIVAZIONE DEL TASTO
PER MENO DI UN SECONDO
ATTIVAZIONE DEL TASTO
PER UN SECONDO O PIU’
On/Off Conferma la selezione Nessuna funzione
Mode Fa scorrere le selezioni possibili Nessuna funzione
Tara Esce dalla funzione di selezione Nessuna funzione
Print Nessuna funzione Nessuna funzione
8. TARA
Dopo aver posto un contenitore sul piatto, premere il tasto TARA. La bilancia ha una capacità di tara fino alla
sua portata massima.
Posizionare il campione da pesare nel contenitore.
Il display mostrerà il peso netto del campione.
È possibile usare diverse volte il tasto tara dopo l’aggiunta di campioni, fino alla portata massima della
bilancia, indicata dal bargraph posto sul lato sinistro del display LCD.

ITALIANO
Bilancia analitica CRYSTAL
Pagina 8 di 48 ISTRUZIONI PER L’USO - 60.50.630 Ed. 9 – Dicembre 2014
9. MENÙ PRINCIPALE E FUNZIONI DI UTILIZZO
La selezione è effettuata come segue:
Premere per più di un secondo il tasto MODE. Il display mostra la prima funzione di menu: UNIT2.
Rilasciare e premere nuovamente lo stesso tasto per meno di un secondo.
Così facendo si scorre tutto il primo livello di menù. Il display mostrerà in sequenza le scritte: “SETUP”, “CAL
E”, “CAL INT”. Nei modelli senza calibrazione interna la funzione “CAL INT” non appare perchè disabilitata.
Il tasto ON/OFF attiva il sotto-menù selezionato, mentre il tasto TARA fa uscire dal menù principale.
Quando si entra in un sotto-menù, i tasti funzionano come sopra: premendo ON/OFF la selezione è
confermata, premendo TARE la selezione rimane immutata.
NOTA: Se non viene premuto nessun tasto, ogni 20 secondi il menù arretra di un livello fino ad uscire
automaticamente senza modificare alcun parametro.
Diagramma del menù principale:
Solo per i modelli con calibrazione interna
UNIT 2
Seleziona la seconda unità di misura o un particolare modo di funzionamento.
SET-UP
Permette di modificare la configurazione bilancia.
CAL E
Attiva la calibrazione esterna (calibrazione manuale)
CAL INT
Attiva la calibrazione interna (calibrazione automatica con massa incorporata) nei modelli dove è presente.
UNIT 2
SETUP
CAL E
CAL Int
