Gifas-electric AlphaLUXX 25 User manual

Bedienungsanleitung AlphaLUXX 25 / 40 / 60
Seite 1 / 53
Erstellt
02.11.2016
A.S.
Bearbeitet
19.12.2017
A.S.
Objekt-ID
….
Bedienungsanleitung AlphaLUXX 25 / 40 / 60
VERSION ÄNDERUNGEN
1.2

Bedienungsanleitung AlphaLUXX 25 / 40 / 60
Seite 2 / 53
Erstellt
02.11.2016
A.S.
Bearbeitet
19.12.2017
A.S.
Objekt-ID
….
Inhaltsverzeichnis
1Grundlegende Informationen.................................................................................................3
1.1 Dokumentation................................................................................................................3
1.1.1 Kennzeichnung an Ihrem Produkt........................................................................3
1.1.2 Kennzeichnungskonzept für Gefahren und Hinweise...........................................3
1.2 Anwendungsbereiche......................................................................................................3
1.3 Serviceadressen..............................................................................................................4
1.4 Produkteigenschaften und -merkmale .............................................................................4
1.5 Lieferumfang ...................................................................................................................4
1.6 Verantwortlichkeiten des Betreibers ................................................................................5
1.7 Transport.........................................................................................................................6
1.8 Lagerung.........................................................................................................................6
1.9 Reinigung........................................................................................................................6
1.10 Geräteentsorgung ...........................................................................................................6
2Produkt....................................................................................................................................7
2.1 Technische Daten ...........................................................................................................7
2.1.1 Abmessungen......................................................................................................8
2.1.2 Aufbau / Komponenten ........................................................................................8
2.1.3 Abstrahlcharakteristik...........................................................................................9
2.2 Zubehör...........................................................................................................................9
3Montage und Installation .....................................................................................................10
3.1 Sicherheit......................................................................................................................10
3.2 Versorgungsanschlüsse ................................................................................................10
3.3 Anschluss der Litzen für die optionale Dimmfunktion.....................................................11
3.4 Montage........................................................................................................................11
4Instandhaltung und Fehlersuche.........................................................................................12
4.1 Inspektions- und Wartungsplan.....................................................................................12
4.2 Beschreibung der Inspektions- und Wartungsarbeiten...................................................12
4.3 Fehlersuche / Maßnahmen zur Störungsbeseitigung.....................................................12

Bedienungsanleitung AlphaLUXX 25 / 40 / 60
Seite 3 / 53
Erstellt
02.11.2016
A.S.
Bearbeitet
19.12.2017
A.S.
Objekt-ID
….
1 Grundlegende Informationen
1.1 Dokumentation
1.1.1 Kennzeichnung an Ihrem Produkt
Das CE-Kennzeichen belegt, dass Ihr Gerät die Sicherheitsanforderungen der
EU-Richtlinien 2014/35/EU (Niederspannungsrichtlinie) und 2014/30/EU (EMV)
erfüllt.
1.1.2 Kennzeichnungskonzept für Gefahren und Hinweise
Gefahr
Gefährliche Situation, die mit Sicherheit eine schwere Verletzung oder den Tod nach sich ziehen
wird, wenn sie nicht vermieden wird.
Vorsicht
Gefährliche Situation, die eine leichte bis mittelschwere Verletzung nach sich ziehen könnte, wenn
sie nicht vermieden würde.
Hinweis
Zeichnet Informationen aus, die keine Personenschäden betreffen, z.B. Hinweise auf Sachschäden.
Schutzmassnahme
Erhöhung der Sicherheit durch Anwenden einer Schutzmassnahme.
1.2 Anwendungsbereiche
Die leistungsstarke und energieeffiziente AlphaLUXX mit aktueller LED-Technologie bietet weitge-
hende Einsatzmöglichkeiten für die Außen- und Innenbeleuchtung, wie z.B. Werbetafeln, Hofein-
fahrten, Fassaden- und Objektbeleuchtungen, Katastrophenschutz, Schulen, öffentliche Gebäude,
etc.
Sie ist geeignet für alle Bereiche (ausgenommen explosionsgefährdete Umgebungen), die eine flä-
chige Grundausleuchtung erfordern und darf in einer Umgebung verwendet werden, in der eine
Ablagerung von leitfähigem Staub auf der Leuchte erwartet werden kann.
Gefahr
Die AlphaLUXX darf nicht in explosionsgefährdeten Umgebungen eingesetzt werden.
Entflammbare Gase bzw. Rauch stellen ein schwerwiegendes Sicherheitsrisiko dar.

Bedienungsanleitung AlphaLUXX 25 / 40 / 60
Seite 4 / 53
Erstellt
02.11.2016
A.S.
Bearbeitet
19.12.2017
A.S.
Objekt-ID
….
1.3 Serviceadressen
GIFAS ELECTRIC GmbH
GIFAS
-ELECTRIC S.r.l
GIFAS ELECTRIC GmbH
GIFAS
-ELECTRIC GmbH
Borsigstrasse 9
Via dei Filaracci 45
Pebering
-Straß 2
Dietrichstrasse 2
Piano del Quercione
Postfach 275
D
-41469 Neuss
I
-55054 Massarosa (LU)
A
-5301 Eugendorf
CH
-9424 Rheineck
[phone] [phone] [phone] [phone]
[phone] [phone] [phone] [phone]
www.gifas.de www.gifas.it www.gifas.at www.gifas.ch
[e-mail] [e-mail] [e-mail] i[email protected]h

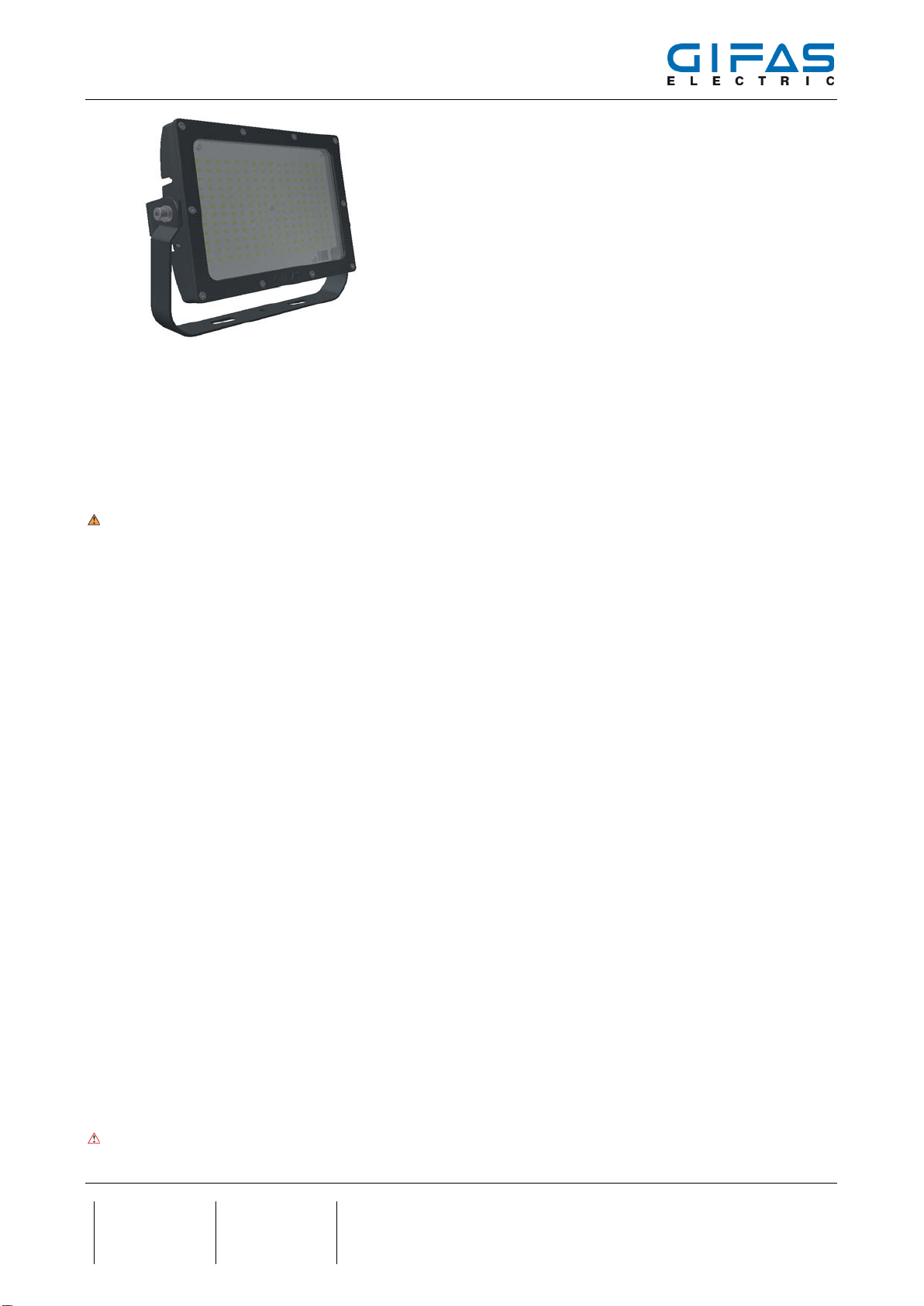

1.4 Produkteigenschaften und -merkmale
Die Basiseigenschaften und Vorteile der AlphaLUXX sind:
•Robustes Gehäuse aus korrosionsbeständigem Aluminiumdruckguss (Legierung: 230D)
•Schmutzabweisende PTFE-Oberflächenbeschichtung - zugelassen für Lebensmittelindust-
rie
•5mm Einscheibensicherheitsglas (ESG) – optional mit schlagfester Kunststoff-Scheibe (PC)
•Maßgefertigte umlaufende U-Profil-Dichtung
•Maßgefertigte Wärmeleitfolie für eine dauerhaft, zuverlässige Wärmeableitung der LED-
Platine
•Geringe Hitzeentwicklung dank modernster LED-Technik
•Voller Lichtstrom steht sofort nach dem Einschalten zur Verfügung
•Geringer Energieverbrauch bei hoher Lichtausbeute
•Wartungsfrei
•Großer Temperatur-Einsatzbereich
•Keine UV/IR-Strahlung
•Vibrationsunempfindlich
•Ersatzteilhaltung bei GIFAS, viele Zubehörteile ab Lager erhältlich
•Niedrigere Wartungskosten als bei konventionellen Beleuchtungen
Vorsicht
Vermeiden Sie eine Irritation der Augen durch zu langen, direkten Blick in Richtung der LEDLeuchte.
Das gebündelte Licht kann das Auge unter besonderen Umständen schädigen.
Schutzmassnahme
Nicht ohne besondere Schutzmaßnahmen aus kurzer Distanz auf die LEDs blicken. Als Schutzmaß-
nahmen empfiehlt sich eine Schutzbrille mit getönten Gläsern.
1.5 Lieferumfang
AlphaLUXX mit Montagebügel und 30cm Anschlusskabel

Bedienungsanleitung AlphaLUXX 25 / 40 / 60
Seite 5 / 53
Erstellt
02.11.2016
A.S.
Bearbeitet
19.12.2017
A.S.
Objekt-ID
….
Wir pflegen ein breites Produktsortiment, welches alle Kundenwünsche abdeckt. Die aktuellsten
Unterlagen finden Sie auf unserer Website www.gifas.de/alphaluxx, oder kontaktieren Sie uns tele-
fonisch.
Gerne beraten wir Sie!
1.6 Verantwortlichkeiten des Betreibers
Vorsicht
Um die Personensicherheit zu gewährleisten, sollte die Anleitung aufmerksam befolgt werden. Eine
falsche Montage oder ein fehlerhafter Betrieb des Produktes können zu schwerwiegenden Verlet-
zungen führen.
1. Stellen Sie sicher, dass dieses Dokument stets in lesbarer Form zusammen mit dem Gerät auf-
bewahrt wird.
2. Lesen Sie diese Bedienungsanleitung vor der ersten Inbetriebnahme des Gerätes sorgfältig
durch.
3. Dieses Produkt wurde ausschließlich für den in diesen Unterlagen angegebenen Gebrauch
entwickelt und hergestellt. Jeder andere Gebrauch, der nicht ausdrücklich angegeben ist,
könnte die Unversehrtheit des Produktes beeinträchtigen und/oder eine Gefahrenquelle dar-
stellen.
4. Der Hersteller lehnt jede Haftung für Schäden ab, die durch unsachgemäßen Gebrauch des
Produktes verursacht werden.
5. Das Produkt darf nicht in explosionsgefährdeten Umgebungen montiert werden. Entflammbare
Gase bzw. Rauch stellen ein schwerwiegendes Sicherheitsrisiko dar.
6. Für Länder, die nicht der Europäischen Gemeinschaft angehören, sind für die Gewährleistung
eines entsprechenden Sicherheitsniveaus neben den nationalen gesetzlichen Bezugsvorschrif-
ten auch die in diesen Ländern geltenden Normen und Bestimmungen zu beachten.
7. Die Installation hat gemäß den geltenden Vorschriften zu erfolgen.
8. Der Hersteller übernimmt keine Haftung im Falle von nicht fachgerechten Ausführungen bei der
Montage sowie bei Deformationen, die eventuell beim Betrieb entstehen.
9. Alle Vorgehensweisen, die nicht ausdrücklich vom Hersteller in der Anleitung vorgesehen sind,
sind nicht zulässig.

Bedienungsanleitung AlphaLUXX 25 / 40 / 60
Seite 6 / 53
Erstellt
02.11.2016
A.S.
Bearbeitet
19.12.2017
A.S.
Objekt-ID
….
10. Der Anschluss der AlphaLUXX darf nur an eine ordnungsgemäß errichtete und überprüfte Nie-
derspannungsanlage erfolgen. Liegen besondere Betriebsbedingungen vor, so müssen zwi-
schen Anwender und Hersteller gesonderte Vereinbarungen getroffen werden.
11. Das Verpackungsmaterial (Kunststoffe, Styropor, usw.) darf nicht in Reichweite von Kindern
aufbewahrt werden, da es eine potentielle Gefahrenquelle darstellt.
Gefahr
Vor der Ausführung jeglicher Eingriffe an der AlphaLUXX Leuchte ist diese zwingend vom Netz zu
trennen.
Hinweis
Trotz der Ausführung der AlphaLUXX Leuchte für sehr anspruchsvolle Umgebungsbedingungen ist
darauf zu achten, dass diese entsprechend der Schutzart IP65 eingesetzt wird, um Beschädigungen
und Fehlfunktionen zu vermeiden.
1.7 Transport
Der Transport hat ausschließlich am Montagebügel zu erfolgen.
1.8 Lagerung
Für die Lagerung sind keine zusätzlichen Maßnahmen erforderlich. Bei der Verpackung ist auf den
Schutz vor Beschädigung zu achten.
1.9 Reinigung
Bei Verschmutzung, Reinigung der Leuchte nur mit Reinigungstuch bzw. - bürste. Keine Scheuer-
oder Lösungsmittel verwenden!
1.10 Geräteentsorgung
Dieses Produkt darf nicht im normalen Hausmüll entsorgt werden.
Unter Beachtung der örtlichen und nationalen behördlichen Vorschriften ist das
Produkt einem geeigneten Recyclingprozess zuzuführen.
Europäische Richtlinie WEEE 2012/19/EU; Elektro- und Elektronikgeräte-Abfall

Bedienungsanleitung AlphaLUXX 25 / 40 / 60
Seite 7 / 53
Erstellt
02.11.2016
A.S.
Bearbeitet
19.12.2017
A.S.
Objekt-ID
….
2 Produkt
2.1 Technische Daten
Eingangsspannung:
100-277VAC (50/60Hz) optional: 20-48V DC
Lichtquelle:
SMD-LEDs (Seoul Semiconductor)
System-Leistung:
60W / 40W / 25W
Lichtstrom:
7.712lm / 5.427lm / 3.545lm
System-Effizienz:
128,5 lm/W / 135,8 lm/W / 139,4 lm/W
Lichtfarbe:
5000K (optional: 4000K / 3000K)
CRI-Index:
Ra >80
Abstrahlwinkel:
120°
LED-Lebensdauer:
[L70/B10] > 80.000h
Schutzart Leuchte:
IP65 (mit Dimmfunktion IP66)
Schutzklasse:
I
Schlagschutz:
IK10 (mit PC-Frontabdeckung)
Dimmung:
optional 1~10V (DALI mit Zusatzmodul)
Einsatztemperatur:
-30°C bis +50°C / +55°C / +60°C
Lagertemperatur:
-35°C bis +70°C
Max. Oberflächentempera-
tur:
+90°C (geeignet zum Einsatz in feuergefährdeten Betriebsstätten)
Gehäusematerial:
Aluminiumdruckguss, Legierung ADC12
Gehäuseoberfläche:
PTFE-beschichtet (für Lebensmittelindustrie zugelassen)
Gehäusefarbe:
schwarz
Abdeckung:
3mm Polycarbonat oder ESG (optional: satiniert)
Anschlussleitung
30cm Leitung ohne Stecker (andere Ausführungen auf Anfrage)
Gewicht:
2,7kg
Abmessungen:
289x210x85,5mm
Zertifizierungen: CE, geeignet für IFS (International Food Standard mit PC-Abde-
ckung)
Garantie:
5 Jahre

Bedienungsanleitung AlphaLUXX 25 / 40 / 60
Seite 8 / 53
Erstellt
02.11.2016
A.S.
Bearbeitet
19.12.2017
A.S.
Objekt-ID
….
2.1.1 Abmessungen
2.1.2 Aufbau / Komponenten
1 Aluminiumdruckgussgehäuse 2 Aluminiumdruckgussrahmen
3 Montagebügel 4 Netzteilbügel
5 Netzteil 6 LED-Platine
7 Frontscheibe 8 Kabelverschraubung
9 Druckausgleichselement

Bedienungsanleitung AlphaLUXX 25 / 40 / 60
Seite 9 / 53
Erstellt
02.11.2016
A.S.
Bearbeitet
19.12.2017
A.S.
Objekt-ID
….
2.1.3 Abstrahlcharakteristik
Abb.: Lichtstärkeverteilung in Polarkoordinaten
2.2 Zubehör
Informationen über passendes Zubehör entnehmen Sie bitte unserer Produktinformation Alpha-
LUXX oder nehmen Sie Kontakt mit unserem Kundendienst auf.

Bedienungsanleitung AlphaLUXX 25 / 40 / 60
Seite 10 / 53
Erstellt
02.11.2016
A.S.
Bearbeitet
19.12.2017
A.S.
Objekt-ID
….
3 Montage und Installation
3.1 Sicherheit
Weist die AlphaLUXX mechanische Schäden (defekte Kabel oder Stecker, Sprünge, Risse, etc.)
oder elektrische Mängel auf, darf sie nicht mehr in Betrieb genommen werden. Für die periodi-
schen Überprüfungen gelten die jeweils aktuellen nationalen Richtlinien.
Hinweis
Zur Vermeidung von Gefährdungen darf eine beschädigte äußere flexible Leitung dieser Leuchte
ausschließlich vom Hersteller, seinem Servicevertreter oder einer vergleichbaren Fachkraft ausge-
tauscht werden.
3.2 Versorgungsanschlüsse
Die 30cm Anschlussleitung der Leuchte kann in geeignete Anschlussdosen aufgelegt werden oder
mittels Kabelverbinder mit anderen Leitungen (mind. 3x1mm² z.B. Typ: H07RN-F) verbunden wer-
den.
230V AC Anschluss an Anschlusskabel mit 3 Leitern, Adern farbig: TEETUBE®-Ver-
schraubung:
Adernfarbe braun = L
Adernfarbe blau = N
Adernfarbe gelb/grün = PE
20-48V DC Anschluss an Anschlusskabel mit 2 Leitern, Adern farbig:
Adernfarbe braun = + (positiv)
Adernfarbe blau = - (negativ)
Hinweis
Um die Dichtheit zu gewährleisten ist die optionale Verschraubung fest anzuziehen. Laut Hersteller-
angaben der TEETUBE®-Verschraubung muss diese mit einem Drehmoment von 2,5Nm angezogen
werden.
An Verlegestellen, an denen die Anschlussleitung mechanisch besonders beansprucht wird, ist
diese durch geeignete Maßnahmen zu schützen.
Für nicht korrekt ausgeführt Anschlüsse (mangelnde Dichtheit) kann keine Haftung übernommen
werden.
Bei größeren Mengen in Serie angeschlossener LED-Strahler je Stromkreis empfehlen wir immer
LS-Schalter Charakteristik "D" bzw. bei Extremfällen z.B. Einschaltstrombegrenzer.
Fehlerstromschutzschalter darf nicht auslösen, weil Typ "A" sowie Stoßstromfestigkeit 3kA Typ G
nach IEC 61008 als Standard bei Beleuchtung betrachtet werden kann.
