Z790 AORUS ELITE AX-W
使用手冊
Rev. 1102
技嘉為善盡地球公民之責任，將減少紙張應用，且為減緩地球暖化效應，本產
品包裝材料皆可回收再利用，技嘉與您一同為環保盡一份力！
更詳盡的產品相關訊息，請至技嘉網站查詢。

版權
©2023年，技嘉科技股份有限公司，版權所有。
本使用手冊所提及之商標與名稱，均屬其合法註冊之公司所有。
責任聲明
本使用手冊受著作權保護，所撰寫之內容均為技嘉所擁有。
本使用手冊所提及之產品規格或相關資訊，技嘉保留修改之權利。
本使用手冊所提及之產品規格或相關資訊有任何修改或變更時，恕不另行通知。
未事先經由技嘉書面允許，不得以任何形式複製、修改、轉載、傳送或出版本使用
手冊內容。
如果您要瞭解產品詳細規格資料，請仔細閱讀【使用手冊】。
如果您要快速安裝，請至技嘉網站參考【硬體安裝指南】。
https://download.gigabyte.com/FileList/Manual/mb_manual_installation-guide_12QM-100xR.pdf
產品相關資訊，請至網站查詢：https://www.gigabyte.com/tw
產品版本辨識
您可以在主機板上找到標示著此主機板的版本「REV : X.X」。其中X.X為數字，例如
標示「REV : 1.0」，意即此主機板的版本為1.0。當您要更新主機板的BIOS、驅動程式
或參考其他技術資料時，請注意產品版本的標示。
範例：

- 3 -
目錄
第一章 產品介紹 ........................................................................................................4
1-1 主機板配置圖 .................................................................................................. 4
1-2 主機板功能方塊圖 .......................................................................................... 5
第二章 硬體安裝........................................................................................................6
2-1 安裝前的注意須知 .......................................................................................... 6
2-2 產品規格........................................................................................................... 7
2-3 安裝中央處理器及散熱風扇........................................................................ 10
2-4 安裝記憶體模組............................................................................................. 13
2-5 安裝擴充卡 ..................................................................................................... 14
2-6 後方裝置插座介紹 ........................................................................................ 15
2-7 內建按鈕及指示燈........................................................................................ 17
2-8 插座及跳線介紹 ............................................................................................ 19
第三章 BIOS 組態設定 ............................................................................................32
第四章 安裝作業系統及驅動程式.........................................................................34
4-1 作業系統安裝................................................................................................. 34
4-2 驅動程式安裝 ................................................................................................ 35
第五章 附錄..............................................................................................................36
5-1 建構磁碟陣列 ................................................................................................ 36
Regulatory Notices..................................................................................................... 37
技嘉產品台灣地區保固共同條款 .......................................................................... 41
技嘉科技全球服務網.............................................................................................. 42

- 4 -
1-1 主機板配置圖
第一章 產品介紹
M2_WIFI
DP_HDMI20
U32
U320G
U32_LAN
LGA1700
ATX
AUDIO
DDR5_A1 DDR5_A2 DDR5_B1 DDR5_B2
BAT
Intel®Z790
CLR_CMOS
M_BIOS
THB_C1
THB_C2
CODEC
PCIEX16
PCIEX4_1
PCIEX4_2
F_U32C
F_U32
USB20
Z790 AORUS ELITE AX-W
SYS_FAN1
F_USB2D_LED1
F_AUDIO
F_USB1
LED_C1
SYS_FAN3
SPI_TPM
F_PANEL
CPU_FAN
CPU_OPT
SYS_FAN4_PUMP
iTE®
Super I/O
D_LED2 LED_C2
ATX_12V_2X4_2
ATX_12V_2X4_1
USB 2.0 Hub
USB 2.0 Hub
SATA3 357
246
U32G2
溫度感測點
Realtek®
2.5GbE LAN
RST_SW
RST
SYS_FAN2
QFLED
QFLASH_PLUS
VGA CPU
BOOT DRAM
80110
M2Q_SB
CLR_SW
80
M2A_CPU
110
80
M2P_SB
110
80
M2M_SB
110

- 5 -
CPU CLK+/- (80~800 MHz)
DMI 4.0
4 SATA 6Gb/s
(SATA3 4~7)
eSPI
Bus
SPI
Bus
DDI
Line Out
MIC
S/PDIF Out
iTE®
Super I/O
5 USB 3.2 Gen 1
8 USB 2.0/1.1
1 USB Type-C®,
with USB 3.2 Gen 2x2 support
2 USB 3.2 Gen 2 Type-A
Intel®Z790
1 DisplayPort
BIOS
TPM
PCI Express 5.0 Bus
1-2 主機板功能方塊圖
1 PCI Express x16
x16
USB 2.0
Hub
DDI 1 HDMI
1 USB Type-C®,
with USB 3.2 Gen 2 support
CODEC
LGA1700 CPU
PCI Express 4.0 Bus
1 M.2 Socket 3
(M2A_CPU)
1 M.2 Socket 3
(M2M_SB)
2 SATA 6Gb/s
(SATA3 2, 3)
PCI Express 4.0 Bus
2 M.2 Socket 3
(M2P_SB, M2Q_SB)
Switch
或
PCI Express Bus
x4
x1
2 PCI Express x4
LAN
RJ45
x1
Realtek®
2.5GbE LAN
DDR5 5600 (註)/5200 (註)/4800/4400 MT/s
PCI Express 4.0 Bus
x4
x4 x4 x4
CNVi
M.2 WIFI
(註) 是否支援此規格依CPU而定。

- 6 -
2-1 安裝前的注意須知
主機板是由許多精密的積體電路及其他元件所構成，這些積體電路很容易因靜電影響
而損壞。所以在安裝前請先詳閱此使用手冊並做好下列準備：
•安裝前請確認所使用的機殼尺寸與主機板相符。
•安裝前請勿任意撕毀主機板上的序號及代理商保固貼紙等，否則會影響到產品保
固期限的認定標準。
•要安裝或移除主機板以及其他硬體設備之前請務必先關閉電源，並且將電源線
自插座中拔除。
•安裝其他硬體設備至主機板內的插座時，請確認接頭和插座已緊密結合。
•拿取主機板時請儘量不要觸碰金屬接線部份以避免線路發生短路。
•拿取主機板、中央處理器(CPU)或記憶體模組時，最好戴上防靜電手環。若無防靜
電手環，請確保雙手乾燥，並先碰觸金屬物以消除靜電。
•主機板在未安裝之前，請先置放在防靜電墊或防靜電袋內。
•當您要連接或拔除主機板電源插座上的插頭時，請確認電源供應器是關閉的。
•在開啟電源前請確定電源供應器的電壓值是設定在所在區域的電壓標準值。
•在開啟電源前請確定所有硬體設備的排線及電源線都已正確地連接。
•請勿讓螺絲接觸到主機板上的線路或零件，避免造成主機板損壞或故障。
•請確定沒有遺留螺絲或金屬製品在主機板上或電腦機殼內。
•請勿將電腦主機放置在不平穩處。
•請勿將電腦主機放置在溫度過高或潮濕的環境中。
•在安裝時若開啟電源可能會造成主機板、其他設備或您自己本身的傷害。
•如果您對執行安裝不熟悉，或使用本產品發生任何技術性問題時，請洽詢專業的
技術人員。
•使用轉接器、延長線或電線時，請查閱其安裝及接地相關說明。
第二章 硬體安裝

- 7 -
2-2 產品規格
中央處理器
(CPU)
LGA1700插槽，支援第十四代、第十三代及第十二代Intel®Core™ 、Pentium®
Gold 及Celeron®處理器
(請至技嘉網站查詢有關支援的處理器列表)
L3快取記憶體取決於CPU
晶片組 Intel®Z790高速晶片組
記憶體 第十四代、第十三代Intel®Core™i9/i7處理器：
- 支援DDR5 5600/5200/4800/4400 MT/s
第十三代Intel®Core™i5/i3、第十二代Intel®Core™ 、Pentium®Gold 及Celeron®
處理器：
- 支援DDR5 4800/4400 MT/s
4個DDR5 DIMM插槽，最高支援到192 GB (單一插槽支援48 GB容量)
支援雙通道記憶體技術
支援ECC Un-buffered DIMM 1Rx8/2Rx8記憶體(non-ECC模式運作)
支援non-ECC Un-buffered DIMM 1Rx8/2Rx8/1Rx16記憶體
支援Extreme Memory Prole (XMP)記憶體
(CPU和記憶體的配置可能會影響支援的記憶體類型、速度和DRAM模組
數量，請至技嘉網站查詢記憶體模組支援列表。)
顯示功能 內建於有顯示功能的處理器-支援Intel®HD Graphics：
- 1個HDMI插座，可支援至最高4096x2160@60 Hz的解析度
* 支援HDMI 2.0版本及HDCP 2.3。
- 1個DisplayPort插座，可支援至最高4096x2304@60 Hz的解析度
* 支援DisplayPort 1.2版本及HDCP 2.3。
(顯示功能所支援的規格將因使用的CPU而有差異。)
音效 內建Realtek®音效晶片
支援High Denition Audio
支援2/4/5.1/7.1聲道
* 透過音效軟體可以重新定義音源插座功能，若要啟動7.1聲道音效輸出，請
進入音效軟體設定。
支援S/PDIF輸出
網路 內建Realtek®2.5GbE網路晶片(2.5 Gbps/1 Gbps/100 Mbps)
無線通訊模組 Intel®Wi-Fi 6E AX211 (PCB rev. 1.0)
- WIFI a, b, g, n, ac, ax，支援2.4/5/6 GHz無線頻段
- BLUETOOTH 5.3
- 支援11ax 160MHz無線通信標準，可支援至最高2.4 Gbps
Realtek®Wi-Fi 6E RTL8852CE (PCB rev. 1.1)
- WIFI a, b, g, n, ac, ax，支援2.4/5/6 GHz無線頻段
- BLUETOOTH 5.3
- 支援11ax 160MHz無線通信標準，可支援至最高2.4 Gbps
* 實際傳輸速度將因使用環境及設備而有所差異。
擴充槽 內建於CPU：
- 1個PCI Express x16插槽，支援PCIe 5.0及x16運作規格(PCIEX16)
* 為發揮顯示卡最大效能，安裝一張顯示卡時務必安裝至PCIEX16插槽。
內建於晶片組：
- 1個PCI Express x16插槽，支援PCIe 4.0及x4運作規格(PCIEX4_1)
- 1個PCI Express x16插槽，支援PCIe 3.0及x4運作規格(PCIEX4_2)

- 8 -
儲存裝置介面 內建於CPU：
- 1個M.2插座(支援Socket 3，M key，type 22110/2280 PCIe 4.0 x4/x2 SSD)
(M2A_CPU)
內建於晶片組：
- 2個M.2插座(支援Socket 3，M key，type 22110/2280 PCIe 4.0 x4/x2 SSD)
(M2P_SB、M2Q_SB)
- 1個M.2插座(支援Socket 3，M key，type 22110/2280 SATA 及PCIe 4.0 x4
SSD) (M2M_SB)
- 6個SATA 6Gb/s插座
NVMe SSD支援建構RAID 0、RAID 1、RAID 5及RAID 10
SATA硬碟支援建構RAID 0、RAID 1、RAID 5及RAID 10
* M.2/SATA插座安裝注意事項，請參考「2-8 插座及跳線介紹」章節說明。
USB 內建於晶片組：
- 1個USB Type-C®連接埠在後方面板，支援USB 3.2 Gen 2x2
- 1個USB Type-C®連接埠，支援USB 3.2 Gen 2，需經由排線從主機板
內USB插座接出
- 2個USB 3.2 Gen 2 Type-A連接埠(紅色)在後方面板
- 5個USB 3.2 Gen 1連接埠(3個在後方面板，2個需經由排線從主機
板內USB插座接出)
內建於晶片組+2個USB 2.0 Hub：
- 8個USB 2.0/1.1連接埠(4個在後方面板，4個需經由排線從主機板內
USB插座接出)
內接插座 1個24-pin ATX主電源插座
2個8-pin ATX 12V電源插座
1個CPU風扇插座
1個CPU風扇/水冷幫浦插座
3個系統風扇插座
1個系統風扇/水冷幫浦插座
2個可編程LED燈條電源插座
2個RGB LED燈條電源插座
4個M.2 Socket 3插座
6個SATA 6Gb/s插座
1個前端控制面板插座
1個前端音源插座
1個USB Type-C®插座，支援USB 3.2 Gen 2
1個USB 3.2 Gen 1插座
2個USB 2.0/1.1插座
2個Thunderbolt™擴充子卡插座
1個安全加密模組插座(限搭配GC-TPM2.0 SPI/GC-TPM2.0 SPI 2.0/
GC-TPM2.0 SPI V2使用)
1個系統重置按鈕
1個Q-Flash Plus按鈕
1個清除CMOS資料按鈕
1個系統重置針腳
1個清除CMOS資料針腳

- 9 -
後方面板裝置
連接插座
1個USB Type-C®連接埠，支援USB 3.2 Gen 2x2
2個USB 3.2 Gen 2 Type-A連接埠(紅色)
3個USB 3.2 Gen 1連接埠
4個USB 2.0/1.1連接埠
2個SMA天線連接埠(2T2R)
1個HDMI插座
1個DisplayPort插座
1個RJ-45埠
1個S/PDIF光纖輸出插座
2個音源接頭
I/O控制器 內建iTE®I/O 控制晶片
硬體監控 電壓偵測
溫度偵測
風扇轉速偵測
水冷系統流速偵測
風扇故障警告
智慧風扇控制
* 是否支援智慧風扇(幫浦)控制功能會依不同的散熱風扇(幫浦)而定。
BIOS 1個256 Mbit flash
使用經授權AMI UEFI BIOS
PnP 1.0a、DMI 2.7、WfM 2.0、SM BIOS 2.7、ACPI 5.0
附加工具程式 支援GIGABYTE Control Center (GCC)
* GCC支援的程式會因不同主機板而有所差異；各程式所支援的功能也會依
主機板的規格而不同。
支援Q-Flash
支援Q-Flash Plus
支援Smart Backup
附贈軟體 Norton®Internet Security (OEM版本)
LAN bandwidth management software
作業系統 支援Windows 11 64-bit
支援Windows 10 64-bit
規格 ATX規格；30.5公分x 24.4公分
* 產品規格或相關資訊技嘉保留修改之權利，有任何修改或變更時，恕不另行通知。
&請至技嘉網站「服務/支援\工具程式」頁面下載最新的工具程式。
https://www.gigabyte.com/tw/Support/Utility/Motherboard?m=ut

- 10 -
2-3 安裝中央處理器及散熱風扇
在開始安裝中央處理器(CPU)前，請注意以下的訊息：
•請確認所使用的CPU是在此主機板的支援範圍。
(請至技嘉網站查詢有關支援的CPU列表)
•安裝CPU之前，請務必將電源關閉，以免造成毀損。
•請確認CPU的第一腳位置，若方向錯誤，CPU會無法放入CPU插槽內(或是確認CPU兩側
的凹角位置及CPU插槽上的凸角位置)。
•請在CPU表面塗抹散熱膏。
•在CPU散熱風扇未安裝完成前，切勿啟動電腦，否則過熱會導致CPU的毀損。
•請依據您的CPU規格來設定頻率，我們不建議您將系統速度設定超過硬體之標準範圍，
因為這些設定對於週邊設備而言並非標準規格。如果您要將系統速度設定超出標準規
格，請評估您的硬體規格，例如：CPU、顯示卡、記憶體、硬碟等來設定。

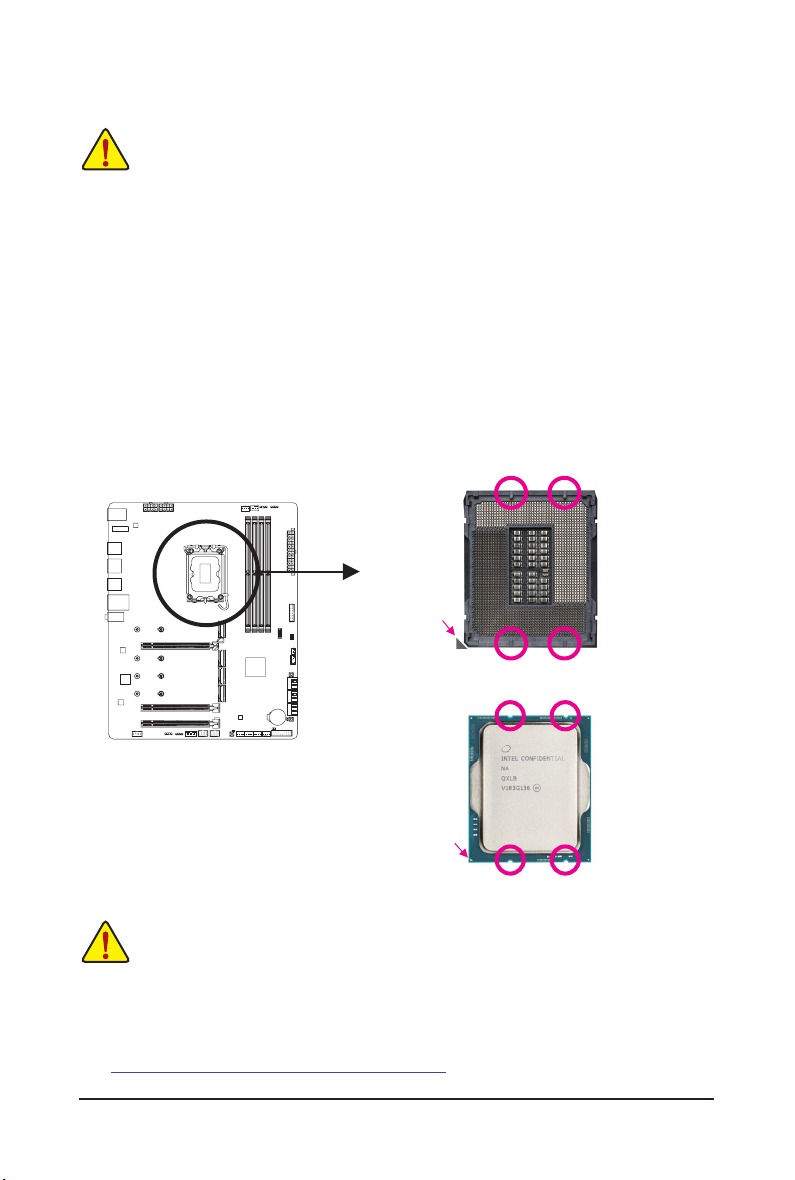

A. 確認中央處理器方向
請務必確認主機板上的CPU插槽凸角位置及CPU的凹角位置。
凸角
凸角
LGA1700 CPU插槽
三角形為插槽
第一腳位置
凹角
凹角
LGA1700 CPU
三角形為CPU
第一腳位置
&請至技嘉網站查詢更詳盡的硬體安裝說明。
http://www.gigabyte.com/WebPage/210/quick-guide.html?m=sw
在安裝CPU前請勿先移除保護蓋，此保護蓋會在安裝完CPU且將金屬上蓋蓋回時自動脫落。

- 11 -
CPU未正確置入CPU插槽時，切勿強行將CPU插槽拉桿下壓扣住，以免造成CPU及插槽
的毀損。

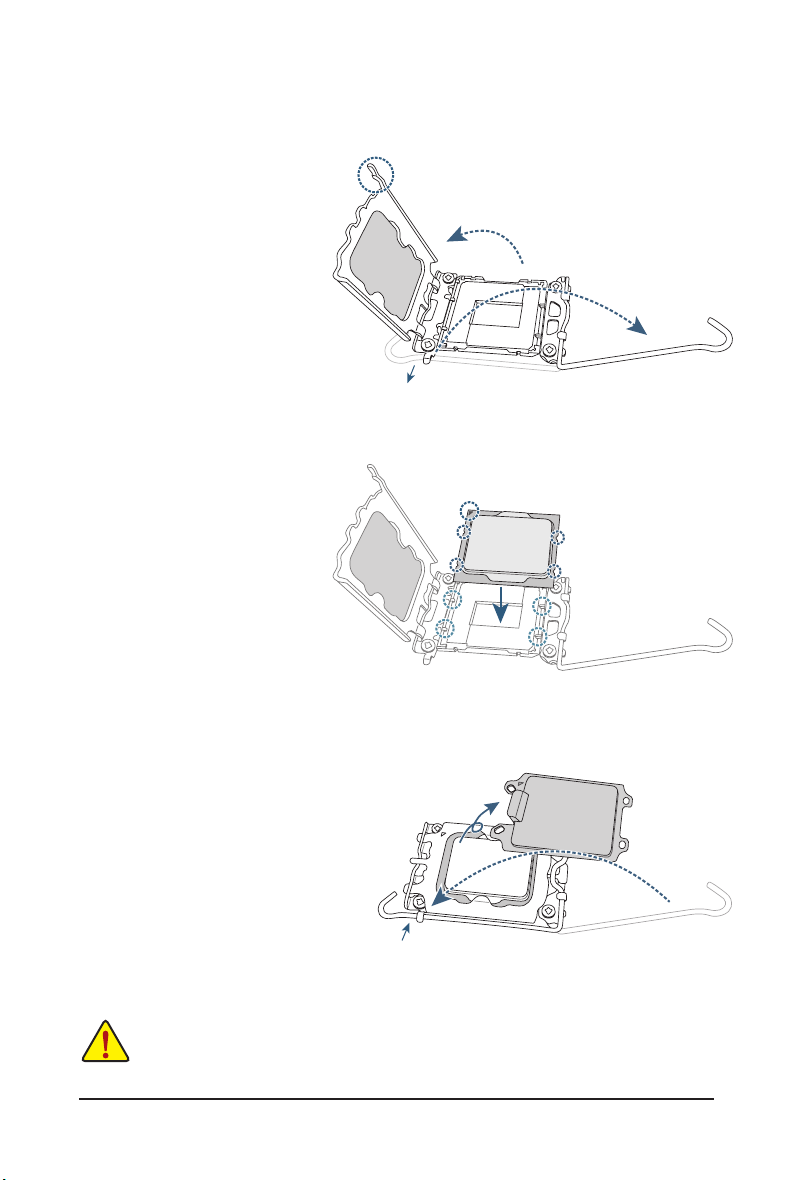

B. 安裝中央處理器
請依下列步驟將CPU正確地安裝於主機板的CPU插槽內。
w
u
v
j
將CPU插槽拉桿微下壓後向外推開。
k
將CPU插槽拉桿向上完全拉起。
l
以手指扶住金屬上蓋的側邊卡鈎，將
CPU插槽金屬上蓋向上掀開，同時金
屬上蓋的塑膠保護蓋也會一起翻起。
以手指抓取CPU兩側，確認CPU的第一
腳位置(三角形標示)對齊CPU插槽上的
第一腳缺角處(或是將CPU上的凹角對
齊插槽上的凸角)輕輕放入。
確定C P U安裝正確後，將金屬上蓋蓋
回，塑膠保護蓋會自動掉落，將其移除
即可。接著將拉桿向下壓回扣住即可
完成安裝。
*為保護CPU插槽，沒有安裝CPU時，請
將塑膠保護蓋蓋回金屬上蓋。
j
k
l
側邊卡鈎
第一腳
j
k
l

- 12 -

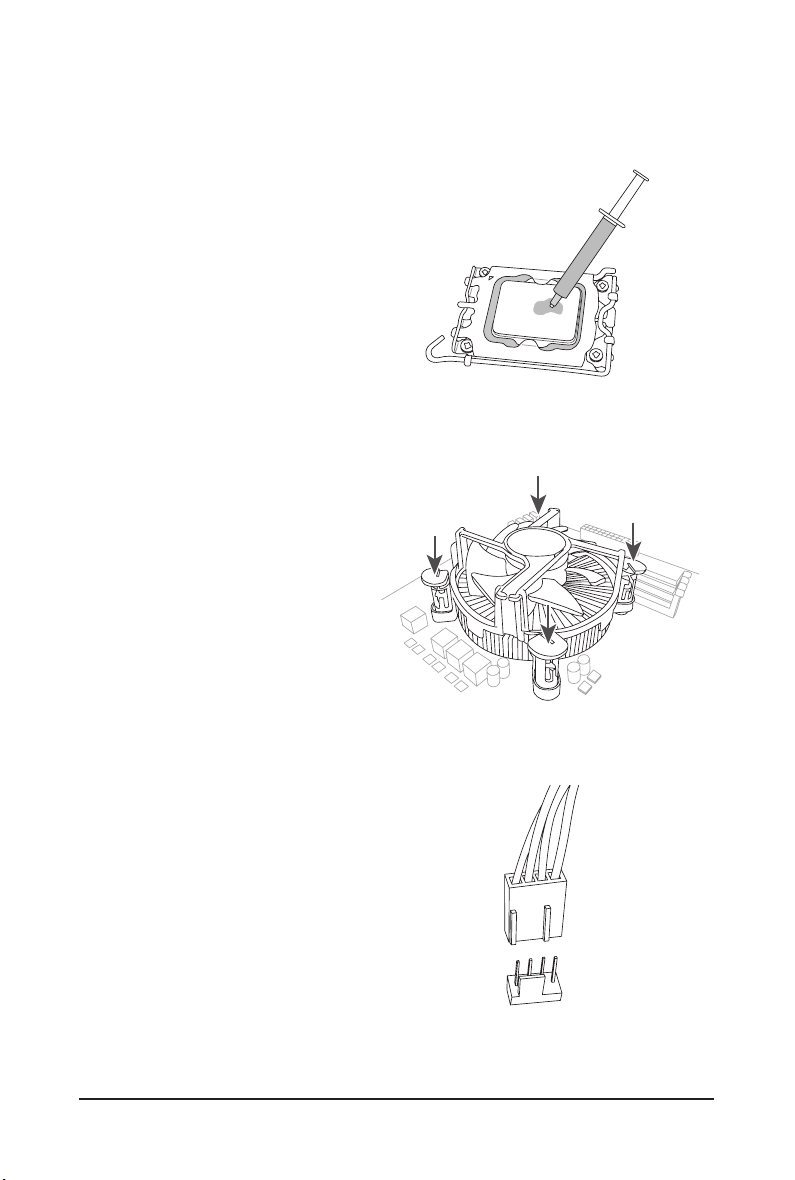

C. 安裝散熱風扇
CPU安裝完成後務必安裝散熱風扇。(實際散熱風扇安裝步驟請依您所使用的散熱風扇為準。請
參考您所欲安裝的散熱風扇所附的使用手冊。)
u
v
在已安裝完成的C P U上均勻塗抹一層
適量的散熱膏。
將散熱風扇的四個插銷對準主機板上
的四個C P U散熱風扇腳座孔位，就定
位時請同時將斜對角的兩個插銷用力
向下壓。
j
j
k
k
w
最後將散熱風扇的電源線插入主機板
上的CPU散熱風扇電源插座(CPU_FAN)，
即完成CPU散熱風扇的安裝。
CPU_FAN

- 13 -
2-4 安裝記憶體模組
在開始安裝記憶體模組前，請注意以下的訊息：
•請確認所使用的記憶體模組規格是在此主機板的支援範圍，建議您使用相同容量、廠
牌、速度、顆粒的記憶體模組。(請至技嘉網站查詢有關支援的記憶體模組速度及列表)
•在安裝記憶體模組之前，請務必將電源關閉，以免造成毀損。
•記憶體模組有防呆設計，若插入的方向錯誤，記憶體模組就無法安裝，此時請立刻更
改插入方向。
雙通道記憶體技術
此主機板配置4個記憶體模組插槽並支援雙通道記憶體技術(Dual Channel Technology)。安裝記憶
體模組後，BIOS會自動偵測記憶體的規格及其容量。當使用雙通道記憶體時，記憶體匯流排的頻
寬會增加為原來的兩倍。
4個記憶體模組插槽分為兩組通道(Channel)：
通道A (Channel A)：DDR5_A1，DDR5_A2
通道B (Channel B)：DDR5_B1，DDR5_B2
※啟動雙通道記憶體建議組合：
DDR5_A1 DDR5_A2 DDR5_B1 DDR5_B2
2支記憶體模組 - - DS/SS - - DS/SS
4支記憶體模組 DS/SS DS/SS DS/SS DS/SS
(SS：單面，DS：雙面，--：沒有安裝記憶體)
由於CPU的限制，若要使用雙通道記憶體技術，在安裝記憶體模組時需注意以下說明：
1. 如果只安裝一支記憶體模組，無法啟動雙通道記憶體技術。
2. 如果要安裝兩支或四支記憶體模組，建議您使用相同的記憶體模組(即相同容量、廠牌、速度、
顆粒)。
安裝單一支記憶體模組時，建議安裝至DDR5_A2或DDR5_B2插槽。
DDR5_A1
DDR5_A2
DDR5_B1
DDR5_B2

- 14 -

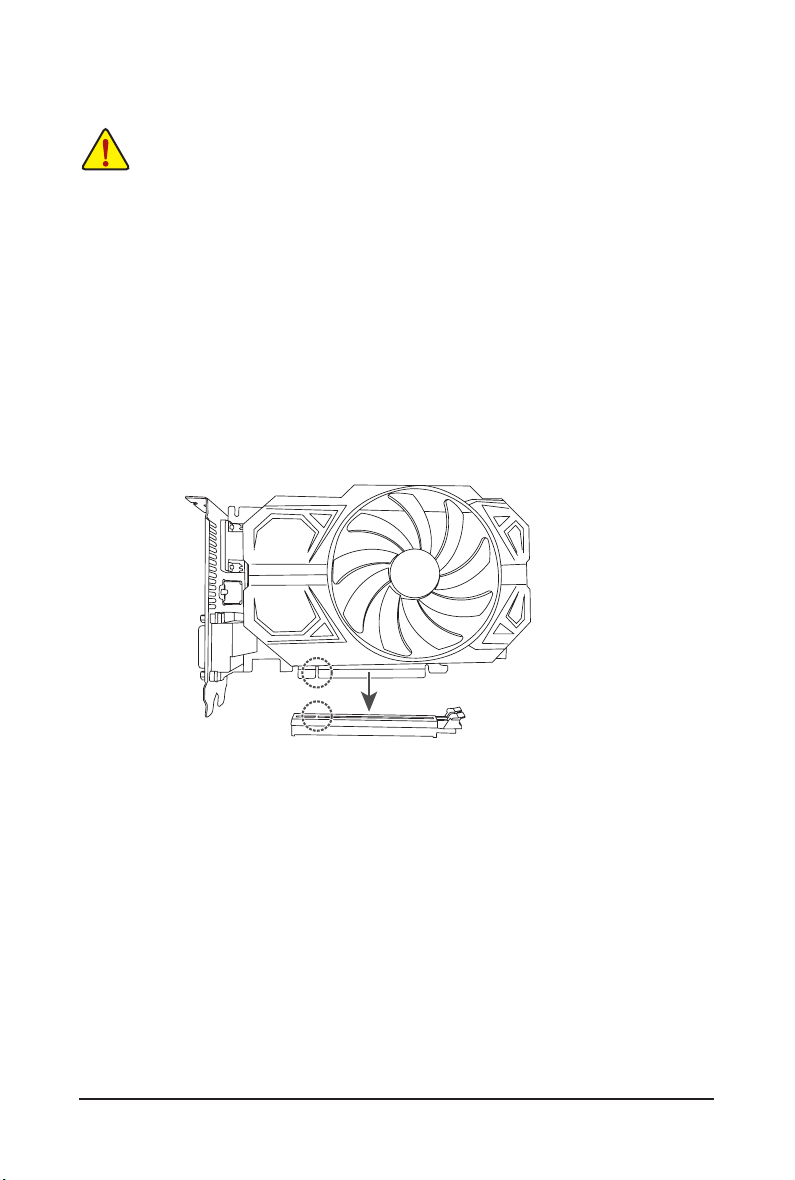

2-5 安裝擴充卡
在開始安裝擴充卡前，請注意以下的訊息：
•請確認所使用的擴充卡規格是在此主機板的支援範圍，並請詳細閱讀擴充卡的使用
手冊。
•在安裝擴充卡之前，請務必將電源關閉，以免造成毀損。
請依下列步驟將擴充卡正確地安裝於主機板的擴充卡插槽內：
1. 先找到正確規格的擴充卡插槽，再移除電腦機殼背面、插槽旁的金屬擋板。
2. 將擴充卡對齊插槽，垂直地向下壓入插槽內。
3. 請確定擴充卡之金手指已完全插入插槽內。
4. 將擴充卡的金屬檔板以螺絲固定於機殼內。
5. 安裝完所有的擴充卡後，再將電腦機殼蓋上。
6. 開啟電源，若有必要請至BIOS中設定各擴充卡相關的設定。
7. 在作業系統中安裝擴充卡所附的驅動程式。
PCIEX16插槽

- 15 -
2-6 後方裝置插座介紹
USB 2.0/1.1連接埠
此連接埠支援USB 2.0/1.1規格，您可以連接USB裝置至此連接埠。
SMA天線連接埠(2T2R)
連接天線至此連接埠。
USB 3.2 Gen 2 Type-A連接埠(紅色)
此連接埠支援USB 3.2 Gen 2規格，並可相容於USB 3.2 Gen 1及USB 2.0規格。您可以連接USB
裝置至此連接埠。
USB 3.2 Gen 2 Type-A連接埠(紅色)(Q-Flash Plus連接埠)
此連接埠支援USB 3.2 Gen 2規格，並可相容於USB 3.2 Gen 1及USB 2.0規格。您可以連接USB裝
置至此連接埠。執行Q-Flash Plus (註)時，請將USB隨身碟連接至此連接埠。
DisplayPort插座
DisplayPort除了可以傳送影像及語音資料外，也支援雙向式的音訊傳輸。DisplayPort支援HDCP
2.3內容保護技術。您可以連接支援DisplayPort接頭的螢幕至此插座。註：DisplayPort技術最高
可支援至4096x2304@60 Hz的解析度，實際所支援的解析度會依您所使用的顯示器而有不同。
HDMI插座
此插座可相容於HDCP 2.3規格並且支援Dolby TrueHD及DTS HD Master
Audio音訊格式，最高可支援192KHz/24bit 7.1-channel LPCM音效輸出。您
可以連接支援HDMI接頭的螢幕至此插座。HDMI技術最高可支援至4096x2160@60 Hz的解析
度，實際所支援的解析度會依您所使用的顯示器而有不同。
USB 3.2 Gen 1連接埠
此連接埠支援USB 3.2 Gen 1規格，並可相容於USB 2.0規格。您可以連接USB裝置至此連接埠。
USB Type-C®連接埠
此連接埠支援USB 3.2 Gen 2x2規格且採用可正反插的設計，並可相容於USB 3.2 Gen 2、USB
3.2 Gen 1及USB 2.0規格。您可以連接USB裝置至此連接埠。
將天線鎖至天線連接埠，完成安裝後將天線調整至收訊良好。
當您安裝DisplayPort/HDMI設備後，請將音效播放的預設裝置設為DisplayPort/HDMI (此
選項名稱會因不同作業系統而有不同)。
(註) 若要啟動Q-Flash Plus功能，請至技嘉網站查詢「獨特功能介紹」的說明。

- 16 -
網路插座(RJ-45)
此網路插座是超高速乙太網路(Gigabit Ethernet)，提供連線至網際網路，傳輸速率最高每秒可
達2.5 GB (2.5 Gbps)。網路插座指示燈說明如下：
運作指示燈
速度指示燈
網路插座
速度指示燈：
燈號狀態 說明
亮橘色燈 傳輸速率2.5 Gbps
亮綠色燈 傳輸速率1 Gbps
燈滅 傳輸速率100 Mbps
運作指示燈：
燈號狀態 說明
閃爍 傳輸資料中
燈滅 無傳輸資料
音源輸出/前置喇叭輸出
此插孔為音源輸出孔。
麥克風/後喇叭輸出
此插孔為麥克風連接孔。
S/PDIF光纖輸出插座
此插座提供數位音效輸出至具有光纖傳輸功能的音效系統，使用此功能時須確認您的音效系
統具有光纖數位輸入插座。
音效連接孔設定如下：
接頭 耳機/2聲道 4聲道 5.1聲道 7.1聲道
音源輸出/前置喇叭輸出 aaaa
麥克風/後喇叭輸出 aaa
前方面板音源輸出/側喇叭輸出 a
前方面板麥克風輸入/中央及重
低音輸出 a a
透過音效軟體可以重新定義音源插座功能，若要啟動7.1聲道音效輸出，請進入音效
軟體設定。
•要移除連接於各插座上的連接線時，請先移除設備端的接頭，再移除連接至主機板
端的接頭。
•移除連接線時，請直接拔出，切勿左右搖晃接頭，以免造成接頭內的線路短路。
&請至技嘉網站查詢音效軟體的設定說明。
https://www.gigabyte.com/WebPage/697/realtek897-audio.html

- 17 -

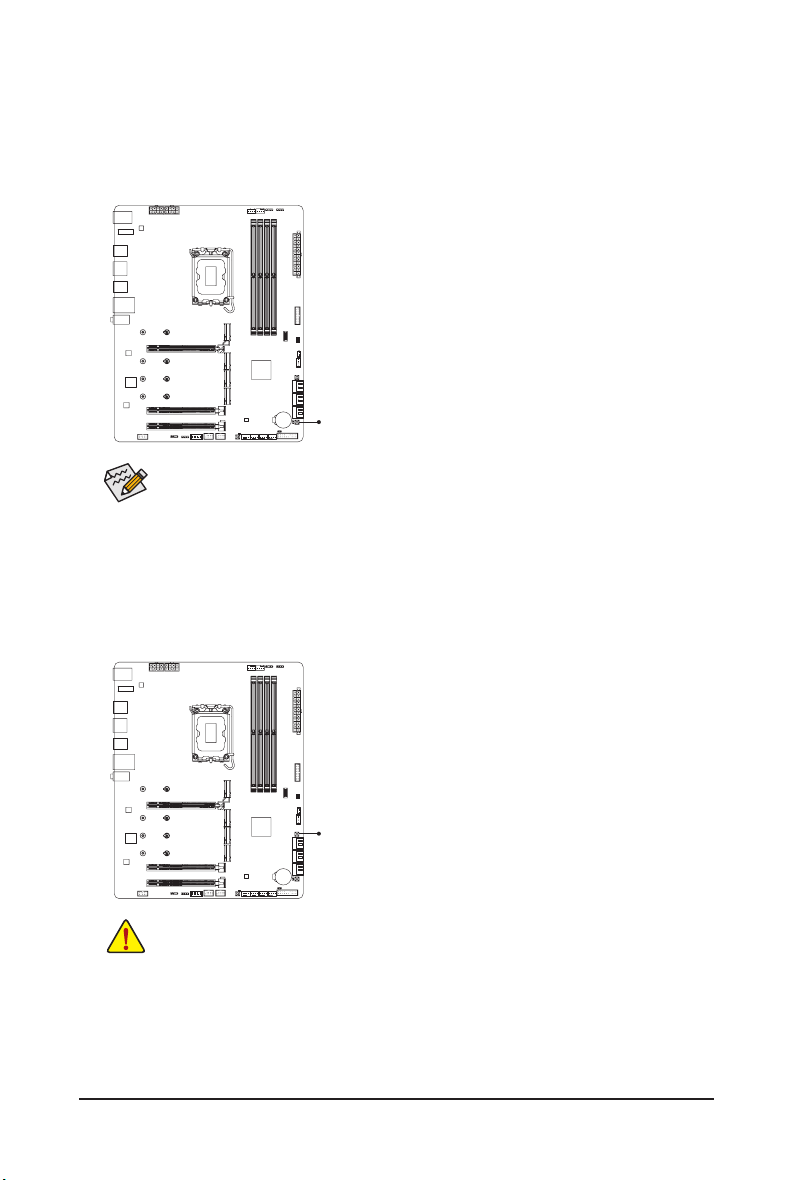

2-7 內建按鈕及指示燈
RST_SW (系統重置按鈕)
系統重置按鈕(RST_SW)方便使用者在裸機狀態並且欲更換系統配備或做系統測試時，快速地重
新開機。
系統重置按鈕提供多種功能設定，若要變更為其他功能，請至技嘉網站查詢「BIOS組態
設定」－「RST_SW (MULTIKEY)」的說明。
RST_SW
CLR_SW (清除CMOS資料按鈕)
利用清除CMOS資料按鈕可以在必要時將主機板BIOS設定資料清除，回到出廠設定值。
•使用清除CMOS資料按鈕前，請務必關閉電腦的電源並拔除電源線。
•請勿在開機狀態下使用清除CMOS資料按鈕，否則系統將立即關機，並且可能造成
資料的遺失或毀損。
•清除CMOS資料重新開機後，請進入BIOS載入出廠預設值(Load Optimized Defaults)或
自行輸入設定值(請至技嘉網站查詢「BIOS組態設定」的說明)。
CLR_SW

- 18 -
QFLASH_PLUS (Q-Flash Plus按鈕)
Q-Flash Plus提供您於系統關機(S5待機模式)狀態下更新BIOS，透過連接至特定連接埠的USB隨
身碟，按下Q-Flash Plus按鈕即會啟動並載入資料修復。運作時QFLED會開始閃爍(表示開始進行
比對)，QFLED閃爍停止時代表主BIOS更新結束。
若要啟動Q-Flash Plus功能，請至技嘉網站查詢「獨特功能介紹」的說明。
QFLASH_PLUS
QFLED
狀態指示燈
狀態指示燈可以顯示開機後CPU、記憶體、顯示卡及作業系統的狀態是否正常。CPU、DRAM及VGA
燈號亮起時表示裝置有異常；BOOT燈號亮起則表示未進入作業系統。
CPU：CPU狀態指示燈
DRAM：記憶體狀態指示燈
VGA：顯示卡狀態指示燈
BOOT：作業系統狀態指示燈
CPU DRAM
VGA BOOT

- 19 -

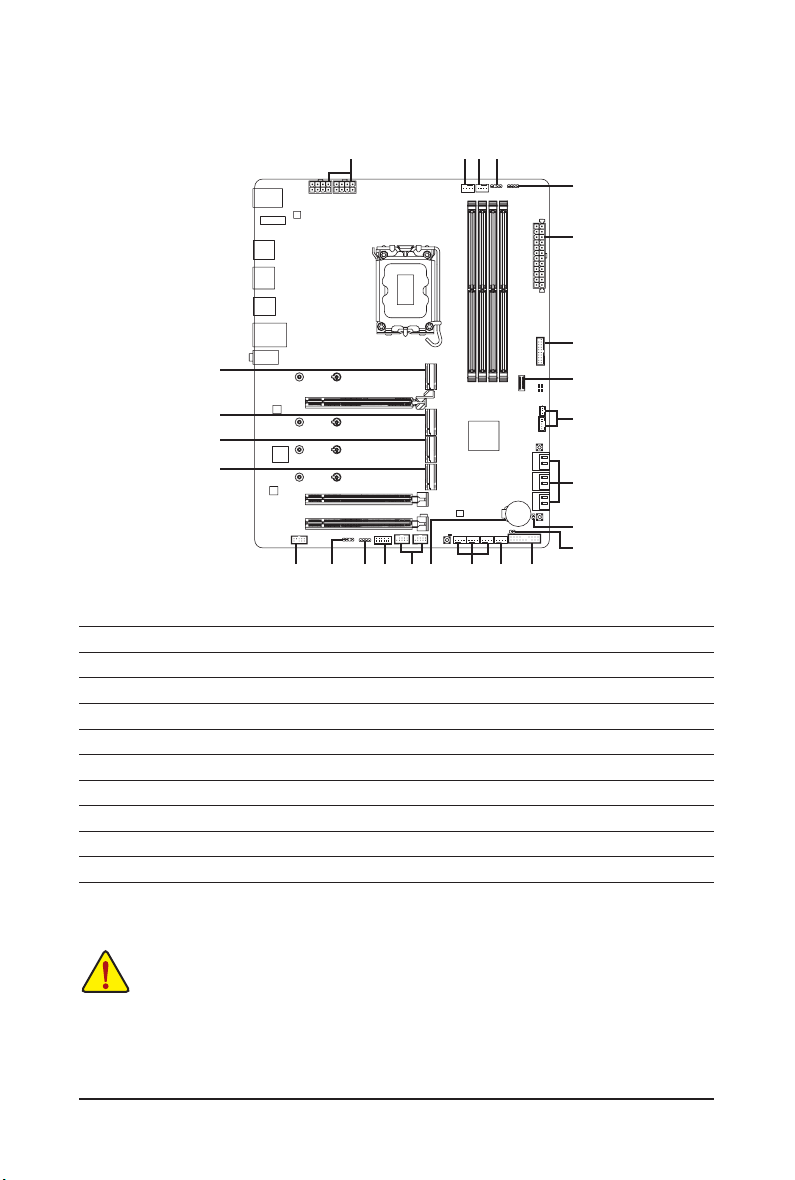

2-8 插座及跳線介紹
1) ATX_12V_2X4_1/ATX_12V_2X4_2
2) ATX
3) CPU_FAN
4) SYS_FAN1/2/3
5) SYS_FAN4_PUMP
6) CPU_OPT
7) LED_C1/LED_C2
8) D_LED1/D_LED2
9) SATA3 2/3/4/5/6/7
10) M2A_CPU/M2P_SB/M2Q_SB/M2M_SB
11) F_PANEL
12) F_AUDIO
13) F_U32C
14) F_U32
15) F_USB1/F_USB2
16) SPI_TPM
17) THB_C1/THB_C2
18) CLR_CMOS
19) BAT
20) RST
連接各種外接硬體設備時，請注意以下的訊息：
•請先確認所使用的硬體設備規格與欲連接的插座符合。
•在安裝各種設備之前，請務必將設備及電腦的電源關閉，並且將電源線自插座中拔除，
以免造成設備的毀損。
•安裝好設備欲開啟電源前，請再次確認設備的接頭與插座已緊密結合。
1119
14
13
2
7
17
9
15 412 16
81
8 7
18
20
36
10
10
10
10
5

- 20 -

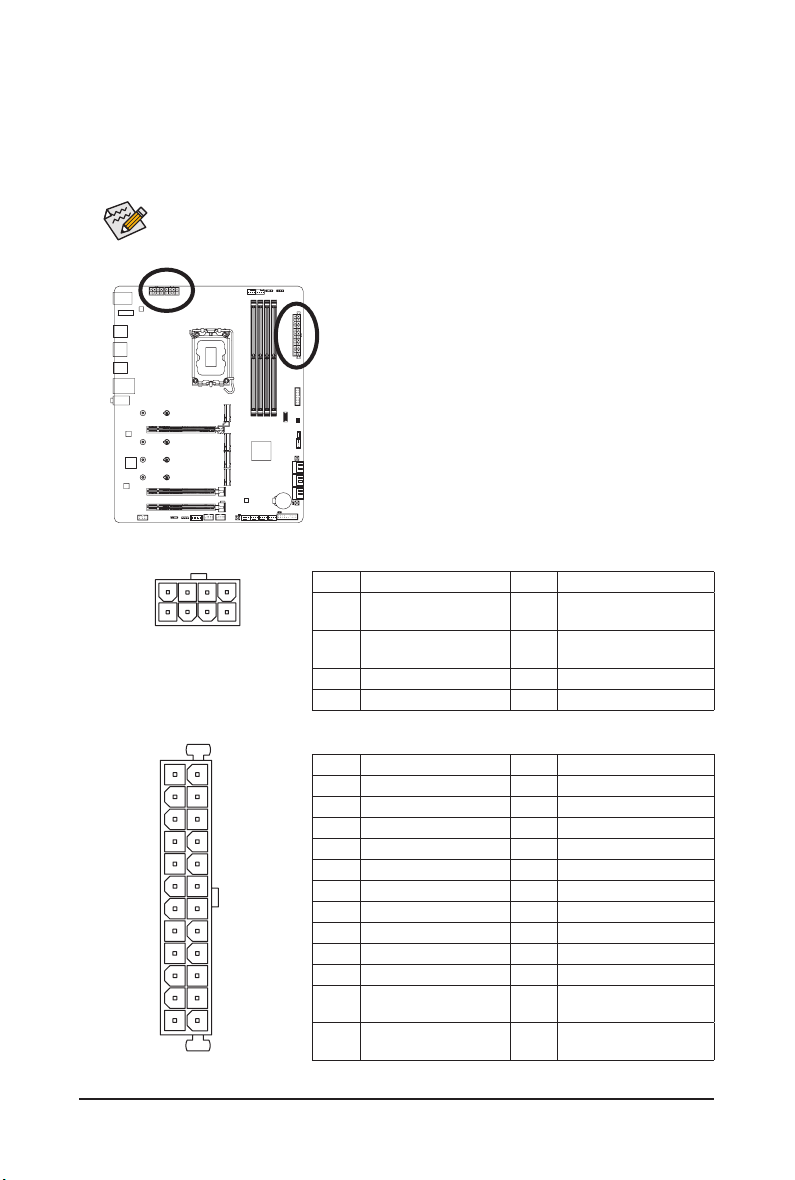

1/2) ATX_12V_2X4_1/ATX_12V_2X4_2/ATX (2x4-pin 12V電源插座及2x12-pin主電源插座)
透過電源插座可使電源供應器提供足夠且穩定的電源給主機板上的所有元件。在插入電源插座
前，請先確定電源供應器的電源是關閉的，且所有裝置皆已正確安裝。電源插座有防呆設計，確
認正確的方向後插入即可。
12V電源插座主要是提供CPU電源，若沒有接上12V電源插座，系統將不會啟動。
為因應擴充需求，建議您使用輸出功率大的電源供應器(500瓦或以上)，以供應足夠的電
力需求。若使用電力不足的電源供應器，可能會導致系統不穩或無法開機。
ATX_12V_2X4_1/ATX_12V_2X4_2
ATX：
接腳 定義 接腳 定義
1 3.3V 13 3.3V
2 3.3V 14 -12V
3接地腳 15 接地腳
4 +5V 16 PS_ON (soft On/Off)
5接地腳 17 接地腳
6 +5V 18 接地腳
7接地腳 19 接地腳
8 Power Good 20 無作用
9 5VSB (stand by +5V) 21 +5V
10 +12V 22 +5V
11 +12V (僅供2x12-pin的電源
接頭使用)
23 +5V (僅供2x12-pin的電源
接頭使用)
12 3.3V (僅供2x12-pin的電源
接頭使用)
24 接地腳 (僅供2x12-pin的電
源接頭使用)
DEBUG
PORT
G.QBOFM
41
85
DEBUG
PORT
G.QBOFM
131
2412
ATX
ATX_12V_2X4_1/ATX_12V_2X4_2：
接腳 定義 接腳 定義
1接地腳(僅供2x4-pin的電
源接頭使用)
5 +12V (僅供2x4-pin的電源
接頭使用)
2接地腳(僅供2x4-pin的電
源接頭使用)
6 +12V (僅供2x4-pin的電源
接頭使用)
3接地腳 7 +12V
4接地腳 8 +12V
