Global Fires 40 CF Guide

DRU VERWARMING B.V.
HOLLAND
INSTALLATIEHANDLEIDING EN GEBRUIKERSHANDLEIDING (NL/BE)
INSTALLATION MANUAL AND USER MANUAL (GB/IE)
Lees en bewaar dit document zorgvuldig
Read this document and store it carefully
957.667.03
GLOBAL 40 CF
GLOBAL BEAU CF

Global 40 CF
Nederlands
1
INSTALLATIEHANDLEIDING
Inhoudsopgave
Woord vooraf................................................................................2
1. Inleiding ..................................................................................2
2. CE verklaring .......................................................................2
3. Veiligheid................................................................................2
3.1 Algemeen..................................................................................2
3.2 Voorschriften ...........................................................................3
3.3 Voorzorgsmaatregelen / veiligheidsinstructies
bij installatie..............................................................................3
3.4 Oxypilot beveiliging ................................................................3
4. Aanwijzingen........................................................................3
5. Uitpakken ..............................................................................3
6. Installatie ...............................................................................3
6.1 Voorschriften ...........................................................................4
6.2 Gassoort ...................................................................................4
6.3 Gasaansluiting ..........................................................................4
6.4 Plaatsen toestel .......................................................................4
6.5 Verbrandingsgasafvoersysteem ............................................5
6.6 Plaatsen boezem......................................................................5
6.7 Plaatsen hout-/kiezelset.........................................................6
6.8 Ruit ...........................................................................................6

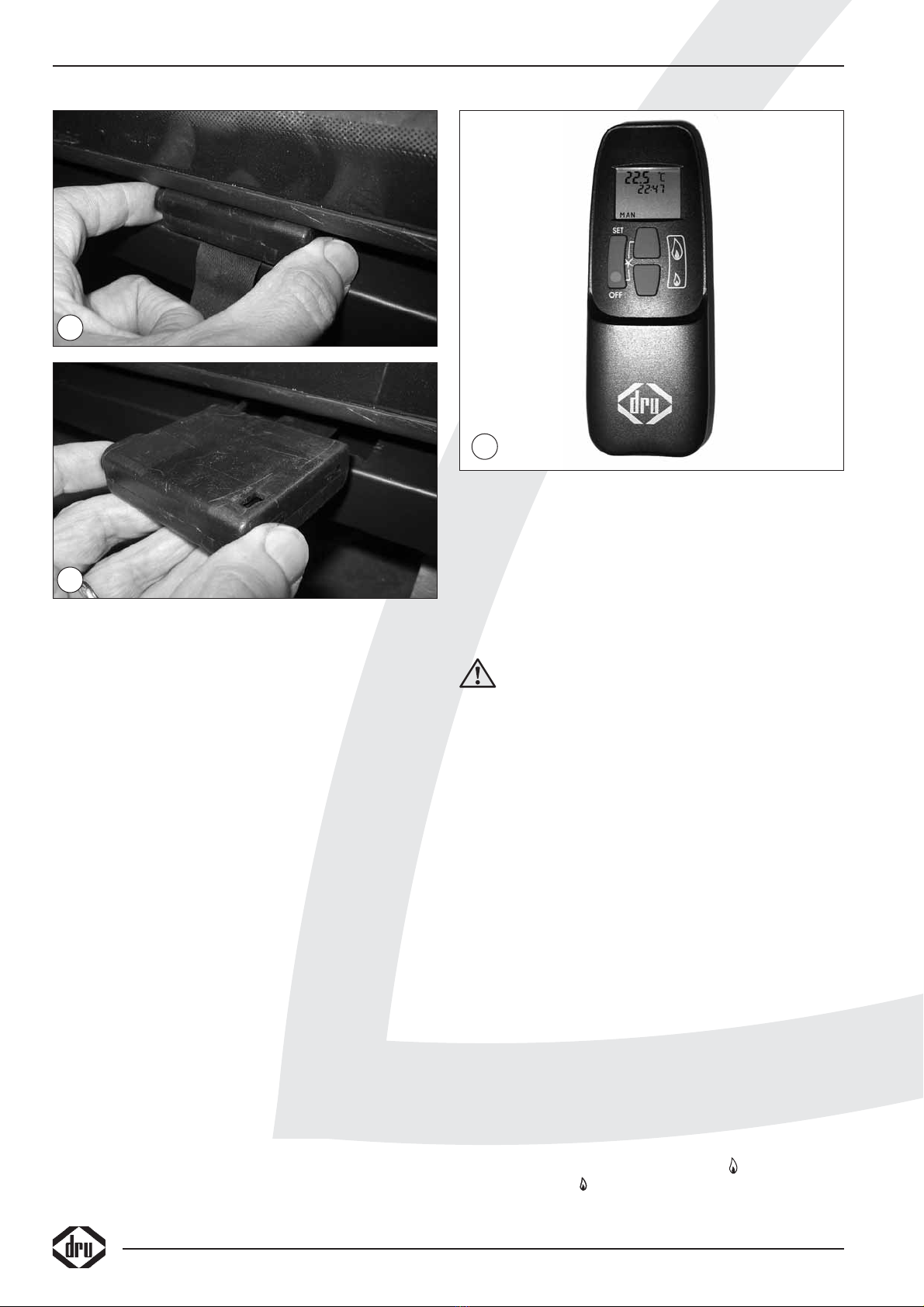

7. Draadloze afstandsbediening .......................................7
7.1 Aansluiten ontvanger .............................................................7
7.2 Instellen communicatiecode.................................................7
7.3 Vervangen ontvanger..............................................................8
8. Eindcontrole.........................................................................8
8.1 Gasdichtheid ............................................................................8
8.2 Gasdruk / voordruk................................................................8
8.3 Ontsteking waakvlambrander en hoofdbrander..............8
8.4 Vlambeeld .................................................................................9
9. Onderhoud............................................................................9
9.1 Onderdelen ..............................................................................9
10. Oplevering.............................................................................9
11. Storingen..............................................................................10
Bijlage 1 Meegeleverde onderdelen .................................13
Bijlage 2 Technische gegevens............................................13
Bijlage 3 Afbeeldingen ...........................................................42

2
INSTALLATIEHANDLEIDING
Woord vooraf
Als fabrikant van gasverwarmingstoestellen ontwikkelt en
produceert DRU producten volgens de hoogst mogelijke
kwaliteits-, prestatie- en veiligheidseisen.
De gebruiker kan hierdoor rekenen op jarenlang
gebruiksplezier.
Dit toestel heeft een CE merk; het voldoet daarmee aan de
essentiële eisen van de Europese Gastoestellenrichtlijn.
Bij het toestel worden twee handleidingen geleverd:
de installatiehandleiding en de gebruikershandleiding.
Deze zijn in één boekje samengevoegd.
Voor Groot-Brittannië is er daarnaast bij de Global 40 CF
het boekje “tting into a conventional class 1 chimney”
toegevoegd.
Als installateur dient u vakbekwaam te zijn op het gebied
van gas sfeerverwarming.
De installatiehandleiding geeft u de informatie die u nodig
hebt om het toestel zo te installeren dat het goed en veilig
functioneert.
Deze handleiding schenkt aandacht aan de installatie van
het toestel en de daarbij geldende voorschriften. Daarnaast
treft u technische gegevens van het toestel aan en informa-
tie over onderhoud, eventueel optredende storingen en de
mogelijke oorzaak hiervan.
De afbeeldingen zijn achterin dit boekje opgenomen
(Bijlage 3).
U dient deze installatiehandleiding zorgvuldig te lezen
en te gebruiken.
In de handleidingen worden de volgende markeringen ge-
bruikt om belangrijke informatie aan te geven:
• Uit te voeren acties.
! Tip Suggesties en adviezen.
! Let op Deze instructies zijn noodzakelijk ter
voorkoming van mogelijke problemen bij
installatie en/of gebruik.
Deze instructies zijn noodzakelijk ter
voorkoming van brand, persoonlijk letsel of
andere ernstige schades.
Na oplevering dient u dit boekje met handleidingen te
overhandigen aan de gebruiker.
1. Inleiding
Dit vrijstaandetoestel (Global Beau) en het inbouwtoestel
(Global 40 CF) zijn open gas sfeerverwarmingstoestelen.
Een open toestel onttrekt de verbrandingslucht aan de
leefomgeving. De leefomgeving dient voldoende geventi-
leerd te worden om het toestel van verbrandingslucht te
voorzien. Om de veilige werking van het toestel te garande-
ren is een oxypilot beveiliging aangebracht. Bij onvoldoende
luchttoevoer grijpt de oxypilot in en wordt het toestel
uitgeschakeld. Het inbouwtoestel is geschikt voor inbouw
in een nieuw te plaatsen boezem of bestaande schouw/
stookplaats. Het vrijstaande en het inbouwtoestel kunnen
worden aangesloten op een bestaand schoorsteenkanaal
(anders dan de class 1 chimney in de UK) hierbij wordt
een exibele RVS pijp aanbevolen voor de afvoer van de
verbrandingsgassen.Voor het inbouwtoestel beschrijft deze
handleiding de inbouw in een boezem. Bij inbouw in een
schouw/stookplaats aangesloten op een bestaand schoor-
steenkanaal in Groot-Brittannië (class 1 chimney), is de los
meegeleverde Engelse beschrijving ‘Fitting into a conven-
tional class 1 chimney’ mede van toepassing. Het inbouw-
toestel kan strak ingebouwd worden met behulp van een
los te leveren stuclijst óf rondom voorzien worden van
een front. Deze onderdelen worden niet standaard bij het
inbouw toestel geleverd maar zijn op aanvraag verkrijgbaar.
De installatie instructies zijn bij het betreffende onderdeel
bijgevoegd. In de meeste gevallen moet de boezem geven-
tileerd worden voor een goede afvoer van de warmte (zie
hoofdstuk 6.6). DRU kan verschillende ventilatie-elementen
leveren. De toestellen worden geleverd met een draadloze
afstandsbediening; deze werkt op batterijen.
2. CE verklaring
Hierbij verklaren wij dat het door DRU uitgebrachte gas
sfeerverwarmingstoestel door zijn ontwerp en bouwwijze
voldoet aan de essentiële eisen van de Gastoestellenricht-
lijn.
Product: gas sfeerverwarmingstoestel
Type: Global 40 CF
Global Beau CF
Van toepassing zijnde EG-richtlijnen:
2009/142/EC
Toegepaste geharmoniseerde normen:
NEN-EN-613
NEN-EN-613/A1
Door bedrijfsinterne maatregelen is gewaarborgd dat serie-
matig geproduceerde toestellen aan de essentiële eisen van
de van kracht zijnde EG-richtlijnen en de daarvan afgeleide
normen voldoen.
Deze verklaring verliest haar geldigheid als zonder schrif-
telijke toestemming van DRU wijzigingen aan het toestel
worden aangebracht.
M.J.M. Gelten
Algemeen directeur
DRU verwarming B.V.
Postbus 1021, 6920 BA Duiven
Ratio 8, 6921 RW Duiven
www.dru.nl
3. Veiligheid
3.1 Algemeen
- Leest u dit hoofdstuk over veiligheid
zorgvuldig door voordat u begint
met installatie of onderhoud;
Let op
Let op

Nederlands
3
INSTALLATIEHANDLEIDING
- Houdt u zich aan de algemeen
geldende voorschriften en de voor-
zorgsmaatregelen/veiligheids-
instructies in deze handleiding.
3.2 Voorschriften
Installeer het toestel volgens de geldende nationale, lokale
en bouwkundige (installatie)voorschriften.
Voor Nederland geldt onder meer het Bouwbesluit.
3.3 Voorzorgsmaatregelen / veiligheidsinstructies
bij installatie
Volg de onderstaande voorzorgsmaatregelen/veiligheids-
voorschriften nauwkeurig op, :
• installeer en onderhoud het toestel alleen als u een
vakbekwame installateur op het gebied van gas sfeerver-
warming bent;
• breng geen wijzigingen aan het toestel aan;
• breng in de opstellingsruimte voldoende ventilatie openin-
gen aan; volgens plaatselijke geldende voorschriften;
• gebruik onbrandbaar en hittebestendig materiaal voor
de boezem inclusief de bovenkant van de boezem, het
materiaal ín de boezem en de achterwand waartegen het
toestel wordt geplaatst;
• neem afdoende maatregelen om te hoge temperaturen
van een wand achter de boezem te voorkomen, inclusief
de materialen en/of voorwerpen die zich achter de wand
bevinden;
• houd rekening met de minimaal vereiste inwendige
afmetingen van de boezem;
• de doorlaat van de - zo hoog mogelijk geplaatste - ventilatie-
openingen bedraagt minimaal 200 cm2; (zie hoofdstuk 6.6)
• gebruik een geschikt verbrandingsgasafvoersysteem dat
voorzien is van het CE-merk;
• Houd minimaal 10 mm afstand tussen de achterwand
(onbrandbaar) en het inbouwtoestel (Global 40 CF)
• Houd minimaal 50 mm afstand tussen de achterwand van
onbrandbaar materiaal en het vrijstaande toestel (Global
Beau) Voor brandbaar materiaal is deze minimale afstand
180 mm (zie afb. 2)
• Indien één zijwand aanwezig is houd minimaal 50 mm
afstand tussen de zijwand van onbrandbaar materiaal en
het vrijstaande toestel.Voor brandbaar materiaal is deze
minimale afstand 180 mm.
• Indien het toestel tussen twee zijwanden is geplaatst houd
minimaal 150 mm afstand tussen de zijwand van onbrand-
baar materiaal en het vrijstaande toestel.Voor brandbaar
materiaal is deze minimale afstand 280 mm.
• Houd minimaal 230 mm afstand boven het vrijstaande
toestel in geval van onbrandbaar materiaal, in geval van
een brandbaar materiaal is deze minimale afstand 480 mm.
• plaats het toestel op onbrandbaar en hittebestendig
materiaal;
• dek het toestel niet af en/of pak het niet in met een isola-
tiedeken of enig ander materiaal;
• houd brandbare objecten en/of materialen op minimaal
500 mm afstand van het toestel;
• gebruik uitsluitend de meegeleverde houtset;
• plaats de houtset exact volgens de beschrijving;
• laat de waakvlambrander en de ruimte er omheen vrij;
• zorg ervoor dat er geen vuil in de gasleidingen en aanslui-
tingen zit;
• plaats een gaskraan direct naast het toestel;
• controleer de aansluitingen op gasdichtheid vóór inge-
bruikname;
• vervang een gescheurde of gebroken ruit;
• bij een gebroken of gescheurde ruit het toestel niet ge-
bruiken en gaskraan sluiten;
• ontsteek het toestel niet voordat het volledig is geïnstal-
leerd.
3.4 Oxypilot beveiliging
Het toestel is uitgerust met een oxypilot beveiliging, die
ingrijpt als er onvoldoende verbrandingslucht (zuurstof)
wordt aangeleverd.
Als de oxypilot beveiliging onvoldoende zuurstof signaleert,
wordt de waakvlam uitgeschakeld en de gastoevoer naar de
brander afgesloten.
Als de aanvoer van verbrandingslucht weer voldoende is,
kan het toestel opnieuw gestart worden.
!Let op Bij installatie in een woning met een
mechanisch luchtafzuigsysteem en/of een
open keuken met afzuigkap is een
permanente ventilatieopening nodig in de
omgeving van het toestel; zie voor deze
toepassing de gasinstallatievoorschriften en
de lokale regelgeving.
4. Aanwijzingen
Houd bij het installeren rekening met de onderstaande pun-
ten voor een goede en veilige werking van het toestel:
• maak gebruik van de stuclijst bij strakke inbouw en werk
de randen goed af;
• stuc niet op of over de enzen;
• voorkom beschadiging van de ruit bij het verwijderen/
plaatsen;
• maak de ruit schoon vóór ingebruikname ter voorkoming
van inbranden van vuil.
5. Uitpakken
Schenk aandacht aan de onderstaande punten bij het uit-
pakken:
!Let op Laat het inbouwtoestel (Global 40 CF) niet
op de ens onder rusten (zie afb. 3)
• Controleer het toestel met toebehoren op transport-
schade.
• Neem zonodig contact op met DRU Service.
Houd plastic zakken bij kinderen vandaan.
In Bijlage 1 / Tabel 2 staat vermeld over welke onderdelen u
na het uitpakken dient te beschikken.
• Neem contact op met DRU Service als u na het uitpakken
Let op
Global 40 CF

4
INSTALLATIEHANDLEIDING
niet over alle onderdelen beschikt.
• Voer de verpakking af via de reguliere weg.
6. Installatie
Lees de handleiding zorgvuldig door voor een goede en
veilige werking van het toestel.
!Let op Installeer het toestel in de volgorde zoals
in dit hoofdstuk is beschreven.
6.1 Voorschriften
• Houd u zich aan de geldende (installatie)voorschriften.
• Houd u zich aan de voorschriften/instructies zoals ver-
meld in deze handleiding.
6.2 Gassoort
Op het typeplaatje staat vermeld voor welke gassoort,
gasdruk en voor welk land dit toestel is bestemd. Het
typeplaatje zit vast aan een ketting en ligt in de luchtspleet
aan de linkerzijkant van het toestel. Het dient aan de ketting
bevestigd te blijven.
Controleer of het toestel geschikt is voor
de gassoort en gasdruk ter plaatse.
6.3 Gasaansluiting
In de gasaansluiting dient een gaskraan geplaatst te worden
in de nabije omgeving van het toestel.
-Zorg ervoor dat er geen vuil in de gaslei-
dingen en aansluitingen zit;
-Vermijd verdraaien van de gaskraan bij het
aansluiten van de gasleiding.
Voor de gasaansluiting gelden de volgende eisen:
- dimensioneer de gasleiding zodanig dat geen drukverlies
kan optreden;
- de gaskraan heeft het CE merk;
- de gaskraan is altijd bereikbaar.
6.4 Plaatsen toestel
Voor inbouw op een bestaand schoorsteenkanaal (anders
dan de class 1 chimney in de UK) wordt een exibele RVS
pijp aanbevolen voor de afvoer van de verbrandingsgassen.
!Let op Bij inbouw in een schouw/stookplaats
aangesloten op een bestaand schoorsteen-
kanaal in Groot-Brittannië (class 1 chimney),
is de los meegeleverde Engelse beschrijving
‘Fitting into a conventional class 1 chimney’
mede van toepassing. Dit boekje bevat naast
de installatie instructies ook aanvullende
testen.
-Houd brandbare objecten en/of materia-
len op minimaal 500 mm afstand van het
toestel;
-Plaats het inbouwtoestel (Global 40 CF)
tegen een wand van onbrandbaar en hit-
tebestendig materiaal;
-Houd minmaal 10 mm afstand tussen de
achterwand (onbrandbaar) en het inbouw-
toestel (Global 40 CF);
-Houd minimaal 50 mm afstand tussen de
achterwand van onbrandbaar materiaal
en het vrijstaande toestel (Global Beau)
voor brandbaar materiaal is deze minimale
afstand 180 mm (zie afb. 2)
-Indien één zijwand aanwezig is houd mini-
maal 50 mm afstand tussen de zijwand van
onbrandbaar materiaal en het vrijstaande
toestel.Voor brandbaar materiaal is deze
minimale afstand 180 mm.
-Indien het toestel tussen twee zijwan-
den is geplaatst houd minimaal 150 mm
afstand tussen de zijwand van onbrandbaar
materiaal en het vrijstaande toestel.Voor
brandbaar materiaal is deze minimale
afstand 280 mm.
-Houd minimaal 230 mm afstand boven het
vrijstaande toestel in geval van onbrandbaar
materiaal, in geval van een brandbaar mate-
riaal is deze minimale afstand 480 mm.
-Neem afdoende maatregelen om te hoge
temperaturen van een wand achter de
boezem te voorkomen, inclusief de mate-
rialen en/of voorwerpen die zich achter de
wand bevinden;
-Plaats het inbouwtoestel op onbrandbaar
en hittebestendig materiaal;
-Dek het toestel niet af en/of pak het niet
in met een isolatiedeken of enig ander
materiaal;
-Breng geen wijzigingen aan het toestel aan.
!Let op - Houd rekening met de minimale inbouw-
diepte van het inbouwtoestel; Global 40
CF: 300 mm (zie Afb. 2).
Het inbouwtoestel moet strak ingebouwd worden in de
boezem of rondom voorzien worden van een sierlijst of
front. Op verzoek is de stuclijst, het front meegeleverd.
! Tip Gebruik bij het inbouwtoestel de toepas-
sing van een schouw een demontabele
onderplint.Als de kap onder de verbran-
dingskamer (zie Afb. 4a) verwijderbaar is,
vereenvoudigt dit het onderhoud.
Het plaatsen van het toestel gebeurt als volgt:
• Breng de stuclijst aan bij strakke inbouw van het toestel;
zie de meegeleverde instructies. (Global 40 CF)
• Bepaal de plaats van het toestel; zie Afb. 1 voor de afmetin-
gen van het toestel.
• Bepaal de inbouwhoogte van het toestel. (Global 40 CF).
Let op
Let op
Let op

Nederlands
Global 40 CF
5
INSTALLATIEHANDLEIDING
• Zorg voor een gasaansluiting ter plekke; zie voor details
paragraaf 6.3.
• Maak een doorvoer voor het verbrandingsgasafvoersys-
teem met de onderstaande diameter; zie voor details
paragraaf 6.5:
- Ø90 mm voor een dakdoorvoer door onbrandbaar mate-
riaal;
- Ø180 mm voor een dakdoorvoer door brandbaar
materiaal.
• Zet het toestel waterpas op de bestemde plek.
• Sluit de gasleiding aan op het toestel zoals hieronder is
beschreven.
Het gasregelblok bevindt zich onder de brander.
Voor het aansluiten van de gasleiding dient u de branderplaat
te verwijderen.
Ga als volgt te werk:
•Verwijder de ruit (zie paragraag 6.8)
• Bewaar de ruit op een veilige plaats
•Verwijder de twee parkers van de kap onder de verbran-
dingskamer (zie Afb. 4a)
•Verwijder de kap onder de verbrandingskamer (zie Afb. 4a)
• Neem de bak om de brander eruit (zie Afb. 4b)
• Draai de 4 parkers van de branderplaat los en neem de
branderplaat met toebehoren eruit (zie Afb. 4c)
• Draai de inbusbouten (4x) aan weerszijden van de verbran-
dingskamer los met de meegeleverde inbussleutel (zie Afb.
4d)
• Pak de verbrandingskamer aan de zijkanten vast en neem
deze eruit (zie Afb. 4e)
• Maak een gasvoorziening tot in de convectiekast /mantel
(zie Afb. 4f)
• Bevestig de convectiekast van het inbouwtoestel aan de
wand met behulp van de meegeleverde keilbouten en car-
rosserieringen (zie Afb. 4g)
• Blaas zonodig de gasleiding schoon.
• Plaats de verbrandingskamer terug in de convectiekast en
zet deze aan weerszijden vast met de inbusbouten
• Sluit de exibele gasleiding aan op de gasaansluiting met een
gaskraan.
-Vermijd knikken in de leiding
!Let op Sluit de aansluitstomp goed aan op de
trekonderbreker bij het terugplaatsen van
verbrandingskamer (zie Afb. 4h)
• Ontlucht de gasleiding.
• Plaats de ontvanger; zie hiervoor paragraaf 7.1.
• Stel de communicatiecode in tussen ontvanger en afstands-
bediening; zie paragraaf 7.2.
Ontsteek het toestel niet voordat het
volledig is geïnstalleerd.
• Controleer de gasdichtheid zoals beschreven in
•paragraaf 8.1.
• Controleer de voordruk zoals beschreven in paragraaf 8.2.
• Plaats de branderplaat met toebehoren terug en zet deze
vast met de parkers
• Leg de bak om de brander terug in de verbrandingskamer.
!Let op Positioneer de bak om de brander op de
juiste plaats door middel van de
aanslagranden (maximaal naar voren)
•Verwijder indien van toepassing het plakband van de
convectiekast
• Plaats de kap onder de verbranding terug.
• Zet bij de Global 40 CF de kap vast met de parkers
• Plaats de houtset; zie paragraaf 6.7
• Plaats de ruit; zie paragraaf 6.8
6.5 Verbrandingsgasafvoersysteem
Voor een aansluiting op een bestaand schoorsteenkanaal
(anders dan de class 1 chimney in de UK) wordt een exibele
RVS pijp aanbevolen voor de afvoer van de verbrandingsgassen.
!Let op Bij inbouw in een schouw/stookplaats
aangesloten op een bestaand schoorsteen-
kanaal in Groot-Brittannië (class 1 chimney),
is de los meegeleverde Engelse beschrijving
‘Fitting into a conventional class 1 chimney’
mede van toepassing. Dit boekje bevat naast
de installatie instructies ook aanvullende
testen.
Bij de Global Beau CF wordt een sierpijp van ø130mm
meegeleverd deze valt om de eerst 500mm van het afvoer-
systeem.
!Let op Deze sierpijp is alleen decoratief en valt
dus niet onder her verbrandings-
afvoersysteem.
6.5.1 Algemeen
Het toestel is van het type B11AS.
De doorvoer naar buiten wordt uitgevoerd met een dak-
doorvoer (zie paragraaf 6.5.2)
- Gebruik een geschikt verbrandingsgasaf-
voersysteem met een diameter van
80 mm voorzien van het CE-merk.
Het verbrandingsgasafvoersysteem wordt opgebouwd vanaf
(de aansluitstomp van) het toestel.
6.5.2 Aansluiting verbrandingsgasafvoersysteem
Op het toestel dient minimaal 2 meter afvoerpijp ø80 aan-
gesloten te worden. Het is niet toegestaan om horizontale
stukken aan te brengen in het verbrandingsafvoersysteem.
Uitzondering:
Aansluiten op een bestaand schoorsteenkanaal met een
bocht is toegestaan als er eerst 1 meter verticale afvoer-
pijp ø80 wordt aangesloten op het toestel. De maximale
horizontale lengte is 400 mm (zie afb. 5) Het schoorsteen-
kanaal moet in een goede conditie zijn met een minimale
Let op Let op
Let op

6
INSTALLATIEHANDLEIDING
thermische trek hebben van 5 Pa, een exibele RVS pijp is
aanbevolen.
De dakdoorvoer kan zowel in een schuin dak als in een
platdak uitmonden.
Een trekverhogende kap is hierbij aanbevolen
- Houd een afstand van minimaal 50 mm
aan tussen de buitenkant van het afvoer-
systeem en de wanden en/of het plafond.
Als het systeem wordt ingebouwd in
bijvoorbeeld een koof, dient deze rondom
uitgevoerd te worden in onbrandbaar
materiaal;
- Gebruik hittebestendig isolatiemateriaal
bij doorvoer door brandbaar materiaal.
!Let op Sommige hittebestendige isolatiemateria-
len bevatten vluchtige componenten, die
langdurig een onaangename geur versprei-
den; deze zijn niet geschikt.
Plaats het verbrandingsgasafvoersysteem als volgt:
• Bouw het systeem op vanaf (de aansluitstomp van) het
toestel.
• Sluit de pijpstukken aan
• Bij de Global Beau CF wordt de sierpijp op het toestel
om het afvoermateriaal geplaatst.
• Breng voldoende beugels aan, zodat het gewicht van de
pijpen niet op het toestel rust.
• Bepaal de resterende lengte voor de dakdoorvoer.
• Maak de dakdoorvoer op maat.
!Let op - Zorg ervoor dat de juiste insteeklengte
behouden blijft.
• Sluit de dakdoorvoer aan op de afvoerpijp.
!Let op - Zorg ervoor dat de universele dakpan
goed aansluit op de omliggende pannen;
- Zorg ervoor dat de plakplaat goed aan-
sluit op het platte dak.
!Tip De verbrandingskamer kan uit de con-
vectiekast/mantel worden gehaald en het
pijpstukje worden losgeschroefd om de
exibele RVS pijp van binnen uit het toe-
stel aan te sluiten (zie hoofdstuk 6.4)
6.6 Plaatsen boezem (indien van toepassing)
Deze paragraaf beschrijft hoe de Global 40 CF wordt
ingebouwd in een boezem.Voor een goede afvoer van de
warmte dient er voldoende ruimte rondom het toestel
aanwezig te zijn. De boezem moet voldoende geventileerd
worden door middel van ventilatieopeningen. Er is geen
ventilatie nodig bij een bestaand schoorsteenkanaal met
een gemetselde vuurplaats die de warmte voldoende kan
absorberen.Ventilatieopening geld dus ook niet voor de
class 1 chimney in de UK.
- Gebruik onbrandbaar en hittebestendig
materiaal voor de boezem inclusief de
bovenkant van de boezem, het materiaal
in de boezem en de achterwand van de
boezem;
- Voorkom dat het toestel wordt belast
door het gewicht van de boezem bij
gebruik van steenachtige materialen;
- De doorlaat van de - zo hoog mogelijk
geplaatste - ventilatieopeningen bedraagt
minimaal 200 cm2.
!Let op - Houd rekening met de minimale inwen-
dige breedte van de boezem: 600 mm
(zie Afb. 2);
- Houd bij het plaatsen van de boezem
rekening met de plaats van de ventilatie-
openingen (V); zie Afb. 2.
!Tip Breng de ventilatieopeningen bij voorkeur
aan weerszijden, boven en onder van de
boezem aan. U kunt gebruik maken van
DRU ventilatie-elementen.
• Controleer of het verbrandingsgasafvoersysteem op de
juiste manier is geplaatst.
• Controleer in dien van toepassing of de borging van de
klembanden met parkers op plaatsen die laten onbereik-
baar zijn.
• Stuc niet op of over de enzen (zie Afb. 2) omdat door de
warmte van het toestel scheuren kunnen ontstaan;
• Bij gebruik van een front wordt de boezem achter de
rand van de convectiekast geplaatst; zie meegeleverde
instructie.
• Laat bij toepassing van steenachtige materialen en/of
afwerking met stucwerk de boezem vóór ingebruikname
minimaal 6 weken drogen ter voorkoming van scheuren.
6.7 Plaatsen houtset
Het toestel wordt geleverd met een houtset.
Houdt u zich strikt aan onderstaande
instructies ter voorkoming van onveilige
situaties:
- gebruik uitsluitend de meegeleverde
houtset;
- plaats de houtset exact volgens de be-
schrijving;
- laat de waakvlambrander en de ruimte er
omheen vrij (zie Afb. 6);
- voorkom dat het jne stof van het
vermiculiet op de brander terechtkomt.
6.7.1 Houtset
De houtset bestaat uit zwart vermiculiet (zie Afb. 6a) gloei-
haar (zie Afb. 6b) en een drietal stammen (zie Afb. 7a).
• Vul de branderbak met vermiculiet; verdeel het vermiculiet
gelijkmatig.
Let op
Let op
Let op

Nederlands
Global 40 CF
7
INSTALLATIEHANDLEIDING
!Let op - U kunt het vlambeeld beïnvloeden door
het vermiculiet te verplaatsen, maar
- het branderdek moet wel bedekt blijven
met vermiculiet om te voorkomen dat de
levensduur van de brander afneemt.
• Identiceer de stammen A t/m C aan de hand van Afb. 7a.
!Tip Maak bij de identicatie gebruik van de
brandvlekken op de stammen.
• Plaats de stammen A, B en C; volgens afbeelding 7b t/m
7d
• Verdeel het gloeihaar over de brander; leg dit vast onder
de stammen
6.8 Ruit
Na het plaatsen van de houtset kan de ruit geplaatst wor-
den zoals hieronder is beschreven.
!Let op - Voorkom beschadiging bij het verwijde-
ren/plaatsen van de ruit;
-Gebruik de bijgeleverde inbussleutel voor
het losdraaien/vastzetten van de inbus-
bouten.
6.8.1 Verwijderen ruit
Voor het verwijderen van de ruit volgt u onderstaande
aanwijzingen (zie Afb. 10a t/m Afb. 10d)
• Neem het frontpaneel van het vrijstaande toestel (Global
Beau CF) eruit door deze omhoog uit de haken te tillen
en naar voren eruit te halen.
• Draai de inbusbouten uit de bovenste glasstrip één à twee
slagen los.
• Pak de bovenste glasstrip aan weerszijden vast.
• Trek de glasstrip naar voren en duw deze omhoog.
• Kantel de ruit aan de bovenkant iets naar u toe.
• Pak de ruit aan beide zijkanten vast.
• Neem de ruit uit de onderste glasstrip.
6.8.2 Plaatsen ruit
• Plaats de ruit in de onderste glasstrip.
• Trek de bovenste glasstrip naar voren en duw deze
omhoog.
• Kantel de ruit aan de bovenkant van u af.
• Plaats de bovenste glasstrip over de ruit .
• Druk de bovenste glasstrip aan.
• Draai de inbusbouten weer vast
• Plaats het frontpaneel terug in de haken.
!Let op - Vermijd/verwijder vingerafdrukken op de
ruit omdat deze inbranden;
- Draai de inbusbouten niet te vast ter
voorkoming van doldraaien: vast=vast.
7. Draadloze afstandsbediening
Het toestel wordt geleverd met een draadloze afstandsbe-
diening.
Zowel het ontsteken, het regelen van de vlamhoogte als het
uitschakelen gebeurt met behulp van de afstandsbediening
die een ontvanger aanstuurt.
In de Gebruikershandleiding, hoofdstuk 4, Draadloze
afstandsbediening, is de bediening van het toestel inclusief
de werking van de afstandsbediening beschreven.
Ontsteek het toestel niet voordat het
volledig is geïnstalleerd.
7.1 Aansluiten ontvanger
De ontvanger moet op het toestel worden aangesloten voor-
dat de batterijen worden geplaatst.
De ontvanger wordt onder de brander geplaatst.
Ga als volgt te werk (zie Afb. 11a):
• Sluit de bruine stekker van het aansluitsnoer aan op de ont-
vanger (zie Afb. 11a, pijl F).
• Sluit de witte stekker aan op het gasregelblok.
!Tip De stekkers hebben verschillende maten
die corresponderen met de connectoren.
• Sluit de kabels van het thermokoppel aan op de ontvanger
(zie Afb. 11a, pijlen B).
!Tip - De grootte van het oog correspondeert
met de grootte van de schroef;
- De kleur van oog en schroef correspon-
deert eveneens.
• Sluit de ontstekingskabel aan op de ontvanger
(zie Afb. 11a, pijl A).
!Let op De batterijhouder ligt in een bakje onderin
de spleet tussen de verbrandingskamer en
de convectiekast van de Global 40 CF.
De batterijhouder van de Global Beau CF
is te bereiken door het frontpaneel eruit te
nemen;Til het frontpaneel omhoog uit de
haken en haal het frontpaneel naar voren
eruit.
• Sluit de kabel van de batterijhouder aan op de ontvanger (zie
Afb. 11a, pijl C en Afb. 11b).
!Let op Plaats de ontvanger in de houder
(zie Afb. 4a, pijl 1).
• Buig de antenne uit de clips (zie Afb. 11a, pijl D).
• Zet de antenne rechtop.
!Let op - Plaats de antenne niet te dicht bij de
ontstekingskabel en/of metalen delen;
- Leg de ontstekingskabel niet over en/of
langs metalen delen: dit verzwakt de vonk;
- Leg de ontstekingskabel niet over de ont-
vanger: dit kan de ontvanger beschadigen;
- Vermijd stof op of in de ontvanger: dek
deze af bij werkzaamheden.
Let op

INSTALLATIEHANDLEIDING
8
7.1.1 Plaatsen / vervangen batterijen van
ontvanger
De batterijen moeten in de speciale batterijhouder geplaatst
worden en niet in de ontvanger.
Houdt u zich hier strikt aan ter voor-
koming van schade aan de ontvanger.
De batterijhouder ligt in een bakje onderin de spleet tussen
de verbrandingskamer en de convectiekast, bij de Global Beau
dient eerst het frontpaneel te worden weggenomen. Door de
(geleide) band naar u toe te trekken, komt de batterijhouder
te voorschijn. (zie Gebruikershandleiding, Afb. 1 en Afb. 2a
t/m 2d).
U kunt de batterijen als volgt plaatsen/vervangen:
• Til bij de Global Beau het frontpaneel omhoog en neem deze
naar voren weg
• Trek de (geleide)band naar u toe.
• Pak de batterijhouder.
• Draai de schroef los.
• Schuif de deksel eraf.
•Verwijder en plaats de 4 penlite (type AA) batterijen.
!Let op - Vermijd kortsluiting tussen de batterijen
en metalen voorwerpen/delen;
- Let op de “+” en “-” polen van de bat-
terijen en de houder;
- Gebruik alkaline batterijen;
- Batterijen vallen onder “klein chemisch
afval” en mogen dus niet bij het huisvuil.
• Schuif de deksel terug.
• Schroef de deksel weer vast.
• Plaats de houder terug.
• Plaats bij de Global beau het frontpaneel terug.
!Let op Zorg ervoor dat de geleideband onder de
houder zit.
7.2 Instellen communicatiecode
Voordat het toestel in gebruik wordt genomen, moet een
communicatiecode ingesteld worden tussen de afstandsbe-
diening en de ontvanger.
Als de ontvanger of de afstandsbediening wordt vervangen,
moet een nieuwe code ingesteld worden.
De code wordt willekeurig gekozen uit de 65000 codes die
beschikbaar zijn. Hierdoor is de kans klein dat andere af-
standsbedieningen in uw omgeving dezelfde code gebruiken
en de werking van uw toestel beïnvloeden.
Ga als volgt te werk:
• Plaats zonodig de batterijen in de batterijhouder van de
ontvanger; zie paragraaf 7.1.1.
• Plaats zonodig de 9V blok-batterij in de afstandsbediening;
zie Gebruikershandleiding, paragraaf 4.2.6.
• Neem de ontvanger uit de bak onder de brander; zie
zonodig paragraaf 7.3.
• Druk de reset-knop op de ontvanger in totdat u achter-
eenvolgens twee geluidssignalen hoort (zie Afb. 12).
• Laat na het tweede, langere signaal de reset-knop los.
• Druk binnen 20 seconden op knop 'kleine vlam' op de af-
standsbediening totdat u twee korte geluidssignalen hoort:
dit is de bevestiging van de goede communicatie.
7.3 Vervangen ontvanger
• Verwijder indien mogelijk de kap onder de verbran-
dingskamer (zie Afb. 4a), bij de Global Beau is deze te
bereiken door het frontpaneel eruit te nemen
Indien dit niet mogelijk is i.v.m. inbouw; volg dan de onder-
staande stappen:
• Verwijder de ruit (zie paragraaf 6.8)
• Bewaar de ruit op een veilige plaats
• Neem de bak om de brander eruit (zie Afb. 4b)
• Draai de 4 parkers van de branderplaat los en neem de
branderplaat met toebehoren eruit (zie Afb. 4c)
Nadat de ontvanger bereikbaar is; volg dan de onderstaan-
de stappen:
• Vervang de ontvanger en sluit deze weer aan
(zie paragraaf 7.1)
• Stel de communicatiecode in (zie paragraaf 7.2)
• Plaats de onderdelen terug in de omgekeerde volgorde
van de stappen zoals hierboven beschreven
!Let op Sluit de aansluitstomp goed aan op trekon
derbreker bij het terugplaatsten van de
verbrandingskamer (zie Afb. 4h).
8. Eindcontrole
Ter controle van de goede en veilige werking van het toe-
stel dient u de onderstaande controles uit te voeren vóór
ingebruikname.
8.1 Gasdichtheid
Alle aansluitingen dienen gasdicht te zijn.
!Let op Het gasregelblok mag aan een druk van
maximaal 50 mbar blootgesteld worden.
• Controleer de aansluitingen op gasdichtheid.
8.2 Gasdruk/voordruk
De branderdruk is fabrieksmatig afgesteld; zie typeplaatje.
Controle van de branderdruk is niet nodig.
De voordruk in huisinstallaties dient
gecontroleerd te worden omdat deze kan
variëren.
Het gasregelblok bevindt zich onder de brander.
Ga als volgt te werk:
• Verwijder de ruit (zie paragraag 6.8)
Let op
Let op
Let op

Nederlands
9
INSTALLATIEHANDLEIDING
• Bewaar de ruit op een veilige plaats
• Neem de bak om de brander eruit (zie Afb. 4b)
• Draai de 4 parkers van de branderplaat los en neem de
branderplaat met toebehoren eruit (zie Afb. 4c)
• Controleer de voordruk; zie Afb. 13 voor de meetnippel
op het gasregelblok.
• Neem contact op met het energiebedrijf als de voordruk
niet klopt.
• Plaats de onderdelen terug in de omgekeerde volgorde
van de stappen zoals hierboven zijn beschreven.
!Let op - Sluit de aansluitstomp goed aan op de
trekonderbreker bij het terugplaatsen van
de verbrandingskamer; zie Afb. 4f.
8.3 Ontsteking waakvlam- en hoofdbrander
Zie voor het aansteken van de waakvlambrander en de
hoofdbrander de Gebruikershandleiding, hoofdstuk 4,
paragraaf 4.2, Afstandsbediening.
- Wacht altijd 5 min. na het doven van de
waakvlam voordat u het toestel opnieuw
ontsteekt;
- De waakvlam mag niet lager ingesteld
worden met behulp van de instelmogelijk-
heid op het gasregelblok.
8.3.1 Waakvlam
• Controleer de ontsteking van de waakvlam:
- de waakvlambrander dient bij de eerste poging te starten.
Als de waakvlam niet brandt, dan
• Controleer of de ontsteking vonkt:
a) Zo nee, controleer of de ontstekingskabel goed is aange-
sloten tussen ontvanger en waakvlam; zie paragraaf 7.1
voor de bereikbaarheid.
b) Zo ja, dan zit er waarschijnlijk lucht in de leiding.
• Ontlucht eventueel de leiding en/of
• Sluit de ontstekingskabel goed aan.
8.3.2 Hoofdbrander
De brander moet vloeiend ontsteken en
mag niet ploffen door vertraagd ontsteken.
• Controleer het functioneren van de hoofdbrander vanuit
de stand-by (waakvlam) stand:
- na het openen van de gasklep moet de hoofdbrander bin-
nen enkele seconden branden.
!Tip Bij het openen van de gasklep gaat de
motor draaien; dit is hoorbaar.
Als de hoofdbrander niet brandt, dan:
• Controleer of de ruimte rond de waakvlam vrij is.
• Controleer de plaatsing van de hout-/kiezelset.
• Verhelp eventueel bovenstaande fouten.
• Test de hoofdbrander 5x op de goede werking.
Let op
8.4 Vlambeeld
Het vlambeeld kan pas echt beoordeeld worden als het
toestel meerdere uren heeft gebrand.Vluchtige componen-
ten uit verf, materialen e.d., die de eerste uren uitdampen,
beïnvloeden het vlambeeld.
!Let op Als de boezem gemaakt is van steen-
achtige materialen of afgewerkt is met
stucwerk mag dit pas 6 weken na het
plaatsen van de boezem ter voorkoming
van krimpscheuren.
• Controleer of het vlambeeld acceptabel is.
Als het vlambeeld niet acceptabel is dan kan dat te wijten
zijn aan:
- het uitdampen van vluchtige stoffen;
- het niet goed aanbrengen van de houtset.
• Verbeter eventueel de opstelling van de houtset.
9. Onderhoud
Het toestel dient eenmaal per jaar door een vakbekwame
installateur op het gebied van gas sfeerverwarming gecon-
troleerd, gereinigd en eventueel gerepareerd te worden.
In ieder geval dient de goede en veilige werking van het
toestel gecontroleerd te worden.
- Sluit de gaskraan tijdens onderhouds-
werkzaamheden;
- Controleer de gasdichtheid na reparatie;
- Draai – na vervanging van het thermo-
koppel – de wartel eerst handvast aan
en daarna nog een kwartslag met een
passende sleutel;
- De waakvlam mag niet lager ingesteld
worden met behulp van de instelmogelijk-
heid op het gasregelblok.
• Reinig, indien nodig, de onderstaande componenten:
- de waakvlambrander;
- de ruimte rondom de waakvlambrander;
- de ruit.
!Let op - Verwijder/plaats de ruit zoals beschreven
in paragraaf 6.8;
- Verwijder de aanslag op de binnenkant
van de ruit met een vochtige doek of
een niet-krassend reinigingsmiddel zoals
koperpoets;
- Vermijd/verwijder vingerafdrukken op de
ruit omdat deze inbranden;
- Vervang een gebroken en/of gescheurde
ruit zoals beschreven in paragraaf 6.8.
Plaats zonodig de houtset correct terug;
zie hiervoor paragraaf 6.7.
Let op
Let op
Global 40 CF
Let op

10
INSTALLATIEHANDLEIDING
• Inspecteer het verbrandingsgasafvoersysteem.
Er dient altijd een eindcontrole uitgevoerd
te worden.
• Voer een controle uit zoals beschreven in hoofdstuk 8.
9.1 Onderdelen
Onderdelen die vervangen moeten worden, zijn verkrijgbaar
bij uw leverancier.
10. Oplevering
U dient de gebruiker vertrouwd te maken met het toe-
stel. U dient haar/hem te instrueren over onder meer de
ingebruikname, de werking en de afstandsbediening, het
jaarlijkse onderhoud.
- Laat de gebruiker bij storingen/slecht
functioneren onmiddellijk de gaskraan
sluiten en contact opnemen met de
installateur ter voorkoming van onveilige
situaties;
- Wijs de gaskraan aan;
- Wijs op de voorzorgsmaatregelen in de
gebruikershandleiding tegen onbedoeld
ontsteken door andere draadloze af-
standsbedieningen zoals autosleutels en
garagedeur openers.
• Instrueer de gebruiker over het toestel en de afstandsbe-
diening.
• Wijs er bij ingebruikname op, dat
- ter voorkoming van scheuren een boezem gemaakt van
steenachtige materialen of afgewerkt met stucwerk mini-
maal 6 weken dient te drogen vóór ingebruikname
- bij de eerste keer stoken vluchtige componenten uitdam-
pen uit verf, materialen e.d.;
- bij het uitdampen het toestel bij voorkeur op de hoogste
stand wordt gezet;
- de ruimte goed wordt geventileerd .
• Overhandig de gebruiker dit boekje met handleidingen
(het boekje dient bij het toestel bewaard te blijven).
11. Storingen
In de onderstaande tabel vindt u een overzicht van sto-
ringen die kunnen optreden, de mogelijke oorzaak en de
oplossing.
Onderdelen als het gasregelblok, de ontvanger en de ont-
stekingskabel bevinden zich in de bak onder de brander; zie
paragraaf 8.2 resp. 7.3 voor de bereikbaarheid.
Let op
Let op

Nederlands
Global 40 CF
11
INSTALLATIEHANDLEIDING
PROBLEEM
A. Geen transmissie
(motor draait niet)
B. Geen ontsteking(vonk)
C. Geen geluidssignaal
D. Eén doorlopend geluidssignaal
van 5 sec.
(Mogelijk zijn er 7 korte piepen
vóór het 5 sec. geluidssignaal)
E. Geen waakvlam
MOGELIJKE OORZAAK
1. De (nieuwe) communicatie code
tussen ontvanger en afstandsbedie-
ning moet nog bevestigd worden.
2. Lege batterijen.
3. Ontvanger beschadigd.
4. Afstandsbediening beschadigd.
5. Motorkabel bij de klep / ontvanger
gebroken.
6. Kromme pennen van de 8-draads-
connector.
7. Slechte ontvangst.
1. Knop A in MAN stand.
2. Ontstekingskabel niet goed aange-
sloten.
3. Ontstekingspen gecorrodeerd.
4. Wachttijd van 60 seconden voor
volledige herstart nog niet voorbij.
1. Ontvanger beschadigd.
2. Wachttijd van 60 seconden voor
volledige herstart nog niet voorbij.
1. Losse bedrading tussen ontvanger
en gasregelblok.
2. Ontvanger beschadigd.
3. Kromme pennen van de 8-draads
connector.
4. Magneetklep beschadigd.
1. Lucht in de waakvlamleiding.
2. Thermokoppeldraden van thermo-
koppel verwisseld.
3. Geen vonk bij de waakvlambrander.
4. Spuitstuk verstopt.
OPLOSSING
1. Stel de communicatiecode opnieuw
in; zie paragraaf 7.2
2. Vervang de batterijen.
!Let op
Voorkom kortsluiting tussen de
batterijen en metalen delen van het
toestel.
3. Vervang de ontvanger en bevestig
de code (oplossing 1).
4. Vervang de afstandsbediening en
bevestig de code (oplossing 1).
5. Vervang de motorkabel.
6. Zorg dat de pennen van de
8-draadsconnector recht staan.
7. Verander de stand van de antenne.
1. Zet knop A op gasregelblok op
ON; zie Afb. 14.
2 Sluit de ontstekingskabel goed aan.
Vervang zonodig de ontstekingska-
bel.
3. Vervang de ontstekingspen.
4. Neem de benodigde wachttijd in
acht.
1. Vervang de ontvanger en bevestig
de code (oplossing 1 bij A).
2. Neem de benodigde wachttijd in
acht.
1. Sluit de bedrading goed aan.
2. Vervang de ontvanger en bevestig
de code (oplossing 1 bij A).
3. Zorg dat de pennen van de
8-draads connector recht staan.
4. Vervang het gasregelblok.
1. Spoel de leiding of start het ont-
stekingsproces meerdere keren.
2. Controleer de polariteit van de
thermokoppelbedrading.
Sluit de thermokoppeldraden
zonodig goed aan.
3.1 Controleer of de ontstekingskabel
goed is aangesloten.
Sluit deze zonodig goed aan.
3.2 Vervang zonodig de ontstekingska-
bel.
3.3 Vervang zonodig de ontstekings-
pen.
4.1 Reinig het spuitstuk.
4.2 Vervang zonodig het spuitstuk.

12
INSTALLATIEHANDLEIDING
MOGELIJKE OORZAAK
1. Ontvanger beschadigd.
1. Thermokoppel functioneert niet.
2. Batterijen (bijna) leeg.
1. Batterijen (bijna) leeg.
1. Knop A in MAN stand.
2. Toestel op waakvlam stand.
3. Voordruk van het gas te laag.
4. Beschadigde magneetklep.
PROBLEEM
F. Elektronica blijft vonken terwijl
de waakvlam brandt
G.Waakvlam brandt wel maar
magneetklep sluit na ca. 10 se-
conden of wanneer het toestel
heet wordt
H. Er zijn wel korte geluidssigna-
len maar geen vonken en er is
geen geluid / getik hoorbaar
van de magneet die de klep
opent
PROBLEEM
I. Waakvlam brandt maar er is
geen gasstroom naar de hoofd-
brander
OPLOSSING
1. Vervang de ontvanger en bevestig
de code (oplossing 1 bij A).
1.1 Meet de spanning, m.b.v. een
digitale multimeter ingesteld op
mV bereik, door de kabels aan
te sluiten op de kabelschoen. De
kabelschoen bevindt zich aan de
buitenkant, direct naast de mag-
neetmoer aan de achterkant van
het gasregelblok; zie Afb. 15.
De spanning moet binnen 20
seconden tenminste 5mV zijn.
Deze mag niet lager zijn wanneer
het toestel warm is.
Is de spanning te laag, dan moet:
- het thermokoppel beter in de
vlam geplaatst worden of
- het thermokoppel vervangen
worden.
1.2 Controleer de grootte van de
waakvlam.
Corrigeer een te kleine waakvlam.
1.3 Controleer de bedrading van het
thermokoppel naar de ontvanger.
Vervang zo nodig de bedrading.
2. Vervang de batterijen in de ont-
vanger.
!Let op
Voorkom kortsluiting tussen de
batterijen en metalen delen van
het toestel.
OPLOSSING
1. Vervang de batterijen in de ont-
vanger.
!Let op
Voorkom kortsluiting tussen de
batterijen en metalen delen van
het toestel.
1. Draai knop A op gasregelblok naar
ON; zie Afb. 14.
2. Verhoog de vlamhoogte door op
de knop (grote vlam) van de
afstandsbediening te drukken.
3. Controleer voordruk.
Schakel zonodig het energiebedrijf
in.
4. Vervang het gasregelblok.

Nederlands
Global 40 CF
13
INSTALLATIEHANDLEIDING
Bijlage 1 Meegeleverde onderdelen
In de onderstaande tabel staan de onderdelen vermeld die met het toestel worden meegeleverd.
Tabel 2: Meegeleverde onderdelen
Aantal
Onderdeel Global 40 CF Global Beau
Houtset 1x 1x
Gloeimateriaal 1x 1x
Stuclijst/Front (Sigma)* Optioneel
Sierpijp 1x
Boekje met handleidingen 1x 1x
Installation instructions for tting into a conventional class 1 chimney** 1x
Afdichtingsband** nx
Isolatieband zelfklevend*** nx
Debris shield** 1x
Keilbouten M6 3x
Zeskant moer M6 3x
Carrosseriering 3x
Inbussleutel 5 mm 1x 1x
Afstandsbediening 1x 1x
9V blokbatterij 1x 1x
Penlite batterij (type AA) 4x 4x
* op verzoek is de stuclijst of het front meegeleverd
** alleen bestemd voor UK
*** bestemd voor stuclijst
Bijlage 2 Technische gegevens
In de onderstaande tabellen staan de technische gegevens van Global 40 CF vermeld.
Tabel 3:Technische gegevens
Type B11AS
Gassoort G20 G25 (G25,3) G31
Branderdruk mbar 15,4 19 26
Nom. Belasting (Hs) kW 4,8 4,4 (4,5) 4,9
Nom. Belasting (Hi) kW 4,3 4 (4,1) 4,4
Nom.Vermogen kW 3,3 3 (3,1) 3,1
Verbruik L/h 457 480 178
Branderspuitstuk mm Ø 1,65 Ø 1,65 Ø 1,15
Verbruik kleinstand L/h 219 228 80
Kleinstelspuitstuk mm Ø 1,4 Ø 1,4 Ø 0,9
Rendementklasse 2 2 2
Land mbar
NL / DK / FI / NO / SE / HU / BA / GR 30
FR / BE / IT / PT / ES / GB / IE 37
DE 50
Tabel 4:Voordruk bij gebruik van G31

14

Nederlands
15
GEBRUIKERSHANDLEIDING
Inhoudsopgave
Woord vooraf..............................................................................16
1. Inleiding ................................................................................16
2. Veiligheid..............................................................................16
2.1 Algemeen................................................................................16
2.2 Voorzorgsmaatregelen / veiligheidsinstructies ...............16
3. Ingebruikname ..................................................................16
3.1 Eerste keer .............................................................................16
3.2 Bescherming...........................................................................17
3.3 Verkleuring van wanden en plafonds ................................17
4. Draadloze afstandsbediening .....................................17
4.1 Vervangen batterijen ontvanger.........................................17
4.2 Afstandsbediening .................................................................18
5. Onderhoud..........................................................................21
6. Milieu .....................................................................................21
6.1 Algemeen................................................................................21
6.2 Toestel .....................................................................................21
7. Garantie................................................................................21
Global 40 CF

16
GEBRUIKERSHANDLEIDING
Woord vooraf
Als fabrikant van gasverwarmingstoestellen ontwikkelt en
produceert DRU producten volgens de hoogst mogelijke
kwaliteits-, prestatie- en veiligheidseisen.
U kunt hierdoor rekenen op jarenlang gebruiksplezier.
Dit toestel is voorzien van een CE merk. Gastoestellen die
voldoen aan de eisen voor veiligheid, milieu en energiege-
bruik, de zogenaamde essentiële eisen, uit de Europese Gas-
toestellenrichtlijn hebben het recht het CE-merk te dragen.
U dient de installatie en het onderhoud van uw toestel te
laten uitvoeren door een vakbekwame installateur op het
gebied van gas sfeerverwarming.
Bij het toestel worden twee handleidingen geleverd:
de installatiehandleiding en de gebruikershandleiding.
Deze zijn in één boekje samengevoegd.
De gebruikershandleiding geeft u de informatie die u nodig
hebt om het toestel goed en veilig te laten functioneren.
U dient deze gebruikershandleiding zorgvuldig te lezen
alvorens het toestel in gebruik te nemen.
U dient het boekje met handleidingen zorgvuldig te
bewaren.
Als gebruiker mag u uitsluitend de werkzaamheden uitvoe-
ren die in de gebruikershandleiding worden genoemd.Voor
de overige werkzaamheden schakelt u een vakbekwame
installateur in.
Neem bij vragen of twijfel altijd contact op met uw instal-
lateur.
In de handleidingen worden de volgende markeringen
gebruikt om belangrijke informatie aan te geven:
• Uit te voeren acties.
! Tip Suggesties en adviezen.
! Let op Deze instructies zijn noodzakelijk ter
voorkoming van mogelijke problemen bij
installatie en/of gebruik.
Deze instructies zijn noodzakelijk ter
voorkoming van brand, persoonlijk letsel of
andere ernstige schades.
1. Inleiding
Uw toestel is een open gassfeerverwarmingstoestel, de
Global 40 CF dient te worden ingebouwd, de Global beau
is een Vrijstaand toestel. Een open toestel haalt de verbran-
dingslucht uit de leefomgeving. Het is daarom van belang
dat de leefruimte goed geventileerd wordt.
Voor de veilige werking van het toestel is een oxypilot
beveiliging aangebracht. Bij onvoldoende aanvoer van verse
lucht grijpt de oxypilot in en wordt het toestel uitgescha-
keld.
De bediening van het toestel gebeurt met behulp van een
draadloze afstandsbediening; deze werkt op batterijen.
2. Veiligheid
2.1 Algemeen
- Leest u dit hoofdstuk over veiligheid
zorgvuldig door;
- Houdt u zich aan de maatregelen/
instructies in deze handleiding.
2.2 Voorzorgsmaatregelen / veiligheidsinstructies
Volg de onderstaande maatregelen/voorschriften nauwkeu-
rig op:
• laat de installatie en het onderhoud van het toestel uit-
voeren door een vakbekwame installateur op het gebied
van gas sfeerverwarming;
• breng zelf geen wijzigingen aan het toestel aan;
• laat het onderhoud minimaal 1x per jaar uitvoeren;
• sluit de gaskraan als het toestel met een plof en/of slecht
ontsteekt en waarschuw de installateur;
• sluit de gaskraan bij storingen en/of slecht functioneren
van het toestel en neem contact op met de installateur;
• bij een gebroken of gescheurde ruit het toestel niet ge-
bruiken en de ruit meteen vervangen;
• zorg voor voldoende ventilatie in de ruimte waar het
toestel is geplaatst;
• houd brandbare voorwerpen en/of materialen zoals over-
gordijnen op minimaal 50 cm afstand van het toestel en/of
de afvoerpijpen;
• laat geen kleding, handdoeken e.d. op en/of dichtbij het
toestel drogen ter voorkoming van brand;
• vermijd contact met hete delen van het toestel ter voor-
koming van brandwonden;
• laat kinderen en personen die de consequenties van hun
handelen slecht overzien nooit alleen bij een brandend
toestel;
• leg de afstandsbediening buiten het bereik van kinderen
en personen die de consequenties van hun handelen
slecht overzien.
3. Ingebruikname
3.1 Eerste keer
Bij toepassing van een boezem moet deze – voordat u het
toestel in gebruik neemt – droog zijn ter voorkoming van
krimpscheuren.
!Let op Als de boezem van steenachtige mate-
rialen is gemaakt of is afgewerkt met
stucwerk dient deze minimaal 6 weken te
drogen vóór ingebruikname.
Tijdens de eerste keer stoken kan er een onaangename
geur ontstaan door het uitdampen van vluchtige compo-
nenten uit verf, materialen e.d.. Dit kan meerdere uren in
beslag nemen.
!Let op - Huisdieren en vooral vogels kunnen ge-
voelig zijn voor de vrijkomende dampen;
Let op
Let op

Nederlands
17
GEBRUIKERSHANDLEIDING
- Het vlambeeld wordt in het begin beïn-
vloed door het uitdampen van vluchtige
componenten.
!Tip - Zet het toestel in de hoogste stand om
het uitdampen te versnellen;
- Ventileer de ruimte goed;
- Verwijder huisdieren uit de ruimte.
3.2 Bescherming
Om onveilige situaties te voorkomen, dient u de onder-
staande maatregelen/instructies nauwkeurig op te volgen.
- Zorg voor voldoende ventilatie in de
ruimte waar het toestel is geplaatst;
- Houd brandbare voorwerpen en/of ma-
terialen zoals overgordijnen op minimaal
50 cm afstand van het toestel en/of de
afvoerpijpen;
- Laat geen kleding, handdoeken e.d. op en/
of dichtbij het toestel drogen ter voorko-
ming van brand;
- Vermijd contact met hete delen van het
toestel ter voorkoming van brandwonden;
- Laat kinderen en personen die de conse-
quenties van hun handelen slecht over-
zien nooit alleen bij een brandend toestel;
- Leg de afstandsbediening buiten het
bereik van kinderen en personen die de
consequenties van hun handelen slecht
overzien.
3.3 Verkleuring van wanden en plafonds
Bruinverkeuring is een vervelend en moeilijk op te lossen
probleem. Bruinverkleuring kan worden veroorzaakt door
stofverbranding als gevolg van te weinig ventilatie, roken,
branden van kaarsen, olielampjes e.d.. Rook van sigaretten
en sigaren bevat teerstoffen die op koudere muren neer-
slaan.
Deze problemen kunnen (deels) voorkomen worden door
goede ventilatie van de ruimte waar het toestel staat.
4. Draadloze afstandsbediening
Het toestel wordt bediend met een afstandsbediening.
Zowel het ontsteken, het regelen van de vlamhoogte als het
uitschakelen gebeurt met behulp van de afstandsbediening,
die een ontvanger aanstuurt.
De ontvanger en de afstandsbediening worden gevoed met
batterijen.Voor de ontvanger zijn 4 penlite (type AA) bat-
terijen nodig; voor de afstandsbediening een 9V-blokbatterij.
De levensduur van de batterijen is bij normaal gebruik
ongeveer een jaar.
Als optie kan een adapter worden gebruikt. Informeer hier-
naar bij uw installateur. U hebt dan een 230 V aansluiting
nodig in de omgeving van het toestel.
4.1 Vervangen batterijen ontvanger
Als de batterijen van de ontvanger bijna leeg zijn hoort u
3 korte piepjes mits het motortje voor de regeling van de
hoofdbrander draait (zie paragraaf 4.2.1.1). De batterijen
bevinden zich in een houder. De houder ligt in een bakje
onderin de spleet tussen de verbrandingskamer en de con-
vectiekast (zie Afb. 1), bij de Global beau is dit te bereiken
door het voorpaneel weg te nemen.Trek aan de (geleide)
band hierdoor komt de batterijhouder te voorschijn. (zie
Afb. 2a t/m 2d).
Let op
Global 40 CF
*OREDO&)
1
2a
2b
&
*OREDO%HDX&)
%

18
GEBRUIKERSHANDLEIDING
U kunt de batterijen als volgt vervangen:
• Til bij de Global beau het frontpaneel omhoog en neem
deze naar voren weg.
• Trek de (geleide)band naar u toe.
• Pak de batterijhouder.
• Draai de schroef los.
• Schuif de deksel eraf.
• Verwijder en plaats de 4 penlite (type AA) batterijen.
!Let op - Vermijd kortsluiting tussen de batterijen en
metalen voorwerpen/delen;
- Let op de “+” en “-” polen van de batterijen en
de houder;
- Gebruik alkaline batterijen;
- Als er geen goede batterijen voor handen zijn
gaskraan naar toestel sluiten;
- Batterijen vallen onder “klein chemisch afval”
en mogen dus niet bij het huisvuil.
• Schuif de deksel terug.
• Schroef de deksel weer vast.
• Plaats de houder terug.
• Plaats bij de Global beau het frontpaneel terug.
!Let op Zorg ervoor dat de geleideband onder de
houder zit.
4.2 Afstandsbediening
De standaard functies van het toestel zoals het ontsteken,
regelen van de vlamhoogte, stand-by (waakvlam) stand en
uitschakelen worden uitgevoerd in de MAN stand, de hand-
matige regeling van de afstandsbediening (zie Afb. 3).
Daarnaast kan met behulp van de afstandsbediening een
aantal extra functies ingesteld worden:
- temperatuurweergave in graden Celsius of Fahrenheit;
- tijd;
- thermostaat functie;
- timer voor thermostaat functie.
Hoewel de kans klein is, is niet uit te
sluiten dat het ontstekingsproces van uw
toestel onbedoeld wordt gestart door
andere draadloze afstandsbedieningen.
Hierbij wordt gedacht aan de afstands-
bediening van een gashaard van buren,
maar ook aan autosleutels en garagedeur
openers.
Het gevolg is dat uw toestel gaat branden
zonder dat u het wilt.
U kunt het onbedoeld ontsteken van uw toestel eventueel
verhelpen/voorkomen door de gaskraan bij uw toestel te
sluiten. Dit is de veiligste maatregel als het toestel gedu-
rende een lange periode niet wordt gebruikt.
Neem - ook als het toestel niet in gebruik is - de genoemde
voorzorgsmaatregelen/ veiligheidsinstructies in acht.
4.2.1 MAN stand
Door kort op de knop SET te drukken doorloopt u achter-
eenvolgens de volgende functies:
MAN  ✹ TEMP  TEMP  (P*)TIMER  MAN
waarbij afhankelijk van de instelling van de timer:
(P*) wordt weergegeven als P1 ✹, P1 , P2 ✹, P2 
!Tip U kunt ook terugkeren naar de MAN
stand door op de knop (grote vlam) of
(kleine vlam) te drukken.
3
Let op
2c
2d
