Gmc Gac1500 User manual

2HP

AIR COMPRESSOR 50LTR

GAC1500

2 PK. LUCHTCOMPRESSOR, 50 LITER

COMPRESSEUR D'AIR 2 CH, 50 L

DRUCKLUFTKOMPRESSOR, 2 PS, 50 L

COMPRESSORE AD ARIA 50LTR, 2 CAVALLI

COMPRESOR DE AIRE 50 LITROS, 2 CV

Version date: 16.11.16

270120_Z1MANPRO1.indd 1 16/11/2016 15:51

891011

14 12

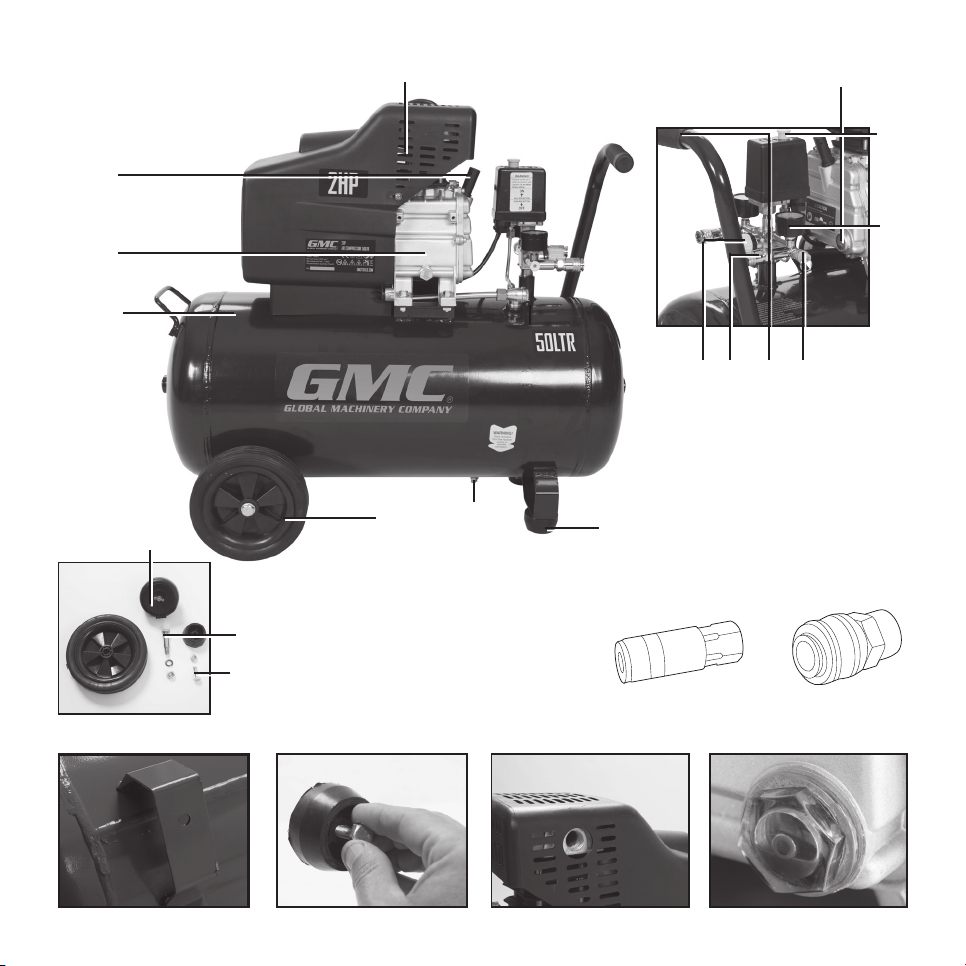

A B C D

270120_Z1MANPRO1.indd 2 16/11/2016 15:51

English 4

Nederlands 12

Français 20

Deutsch 28

Italiano 36

Español 44

2HP

AIR COMPRESSOR 50LTR

GAC1500

270120_Z1MANPRO1.indd 3 16/11/2016 15:51

GB Wear hearing protection

Wear eye protection

Wear breathing protection

Wear head protection

Wear hand protection

Read instruction manual

Caution!

Class I construction (protective earth)

DO NOT use in rain or damp environments!

WARNINGLIFTING HAZARD

Single Person Lift could cause injury

Use assistance when moving or lifting

WARNING: This product is heavy and as a precaution it is advised that two

people assemble the machine.

Warning:

Machinery may start up without warning

Risk of electrocution!

Hot surfaces - DO NOT touch!

WARNING: Do not open the valve cock before the air hose is attached

Conforms to relevant legislation and safety standards. (Only EU model)

Environmental Protection

Waste electrical products should not be disposed of with household waste.

Please recycle where facilities exist. Check with your local authority or

retailer for recycling advice.

VVolts

~, AC Alternating current

A, mA Ampere, milli-Amp

noNo load speed

nRated speed

psi Pounds per square inch

cfm Cubic feet per minute

° Degrees

Ø Diameter

Hz Hertz

W, kW Watt, kilowatt

rpm Revolutions per minute

BSP British Standard Pipe (thread)

dB(A) Decibel sound level (A weighted)

m/s2Metres per second squared

(vibration magnitude)

/min or min-1 (revolutions or reciprocation)

per minute

Model number: GAC1500

Voltage: 230V~ 50Hz

Power: 1500W

Tank capacity: 50Ltr

Max pressure: 8 Bar / 116psi,

No load speed: 2800 min-1

Free air displacement: 100L/min

Inlet Pressure: 1 Bar (15psi)

Discharge Pressure: 0-8 Bar (0-116psi)

Air displacement: 200L/min (7cfm)

Protection class:

Dimensions (L x W x H): 325 x 780 x 680mm

Net Weight: 30.5kg

Power cable length: 1.8m

Oil speciﬁcation: Synthetic 15w-40

Protection features: Safety valve

As part of our ongoing product development, speciﬁcations of GMC products may alter without notice.

Sound and vibration information:

Sound pressure LPA: 75dB(A)

Sound power LWA: 95dB(A)

Uncertainty K: 3dB

The sound intensity level for the operator may exceed 85dB(A) and sound protection measures are

necessary.

Original Instructions

Introduction

Thank you for purchasing this GMC tool. This manual contains information necessary for safe and effective

operation of this product. This product has unique features and, even if you are familiar with similar products,

it is necessary to read this manual carefully to ensure you fully understand the instructions. Ensure all users of

the tool read and fully understand this manual.

Description of Symbols

The rating plate on your tool may show symbols. These represent important information about the product or

instructions on its use.

Speciﬁcation

Technical Abbreviations Key

270120_Z1MANPRO1.indd 4 16/11/2016 15:51

WARNING: Always wear ear protection where the sound level exceeds 85dB(A) and limit the time of exposure

if necessary. If sound levels are uncomfortable, even with ear protection, stop using the tool immediately and

check the ear protection is correctly ﬁtted and provides the correct level of sound attenuation for the level of

sound produced by your tool.

WARNING: User exposure to tool vibration can result in loss of sense of touch, numbness, tingling and

reduced ability to grip. Long-term exposure can lead to a chronic condition. If necessary, limit the length of

time exposed to vibration and use anti-vibration gloves. Do not operate the tool with hands below a normal

comfortable temperature, as vibration will have a greater effect. Use the ﬁgures provided in the speciﬁcation

relating to vibration to calculate the duration and frequency of operating the tool.

Sound and vibration levels in the speciﬁcation are determined according to EN60745 or similar international

standards. The ﬁgures represent normal use for the tool in normal working conditions. A poorly maintained,

incorrectly assembled, or misused tool, may produce increased levels of noise and vibration. www.osha.

europa.eu provides information on sound and vibration levels in the workplace that may be useful to domestic

users who use tools for long periods of time.

General Safety

WARNING! When using electric power tools, basic safety precautions should always be followed to reduce

the risk of ﬁre, electric shock and personal injury including the following safety information. Read all these

instructions before attempting to operate this product and save these instructions for future use.

WARNING: This appliance is not intended for use by persons (including children) with reduced, physical or

mental capabilities or lack of experience or knowledge unless they have been given supervision or instruction

concerning use of the appliance by a person responsible for their safety. Children must be supervised to

ensure that they do not play with the appliance.

CAUTION: Use the power tool, accessories and tool bits etc. in accordance with these instructions, taking into

account the working conditions and the work to be performed. Use of the power tool for operations different

from those intended could result in a hazardous situation.

The term “power tool” in the warnings refers to your mains-operated (corded) power tool or battery-operated

(cordless) power tool.

1 - Keep work area clear - Cluttered areas and benches invite injuries

2 - Consider work area environment

- Do not expose tools to rain

- Do not use tools in damp or wet locations

- Keep work area well lit

- Do not use tools in the presence of ﬂammable liquids or gases

3 - Guard against electric shock - Avoid body contact with earthed or grounded surfaces (e.g. pipes,

radiators, ranges, refrigerators)

4 - Keep other persons away - Do not let persons, especially children, not involved in the work touch the

tool or the extension cord and keep them away from the work area

5 - Store idle tools - When not in use, tools should be stored in a dry locked-up place, out of reach of

children

6 - Do not force the tool - It will perform the job better and safer at the rate for which it was intended

7 - Use the right tool - Do not force small tools to do the job of a heavy duty tool

- Do not use tools for purposes not intended; for example do not use circular saws to cut tree limbs or

logs

8 - Dress appropriately

- Do not wear loose clothing or jewellery, which can be caught in moving parts

- Suitable safety footwear is recommended when working outdoors.

- Wear protective covering to contain long hair

9 - Use protective equipment

- Use safety glasses

- Use face or dust mask if working operations create dust

WARNING: Not using protective equipment or appropriate clothing can cause personal injury or increase the

severity of an injury.

10 - Connect dust extraction equipment - If the tool is provided for the connection of dust extraction and

collecting equipment, ensure these are connected and properly used

11 - Do not abuse the power cable - Never yank the power cable to disconnect it from the socket. Keep the

power cable away from heat, oil and sharp edges. Damaged or entangled power cables increase the risk

of electric shock

12 - Secure work - Where possible use clamps or a vice to hold the work. It is safer than using your hand

13 - Do not overreach - Keep proper footing and balance at all times

14 - Maintain tools with care

- Keep cutting tools sharp and clean makes the tool easier to control and less likely to bind or lock in the

workpiece

- Follow instruction for lubricating and changing accessories

- Inspect tool power cables periodically and if damaged have them repaired by an authorized service

facility

- Inspect extension cables periodically and replace if damaged

- Keep handles dry, clean and free from oil and grease

WARNING: Many accidents are caused by poorly maintained power tools.

15 - Disconnect tools - When not in use, before servicing and when changing accessories such as blades,

bits and cutters, disconnect tools from the power supply

WARNING: The use of accessories or attachments not recommended by the manufacturer may result in a risk

of injury to persons.

16 - Remove adjusting keys and wrenches - Form the habit of checking to see that keys and adjusting

wrenches are removed from the tool before switching it on

17 - Avoid unintentional starting - Ensure switch is in “off’ position when connecting to a mains socket or

inserting a battery pack, or when picking up or carrying the tool

WARNING: Unintended starting of a tool can cause major injuries.

18 - Use outdoor extension leads - When the tool is used outdoors, use only extension cords intended for

outdoor use and so marked. Use of an extension cable suitable for outdoor use reduces the risk of electric

shock

19 - Stay alert

- Watch what you are doing, use common sense and do not operate the tool when you are tired

- Do not use a power tool while you are under the inﬂuence of drugs, alcohol or medication

WARNING: A moment of inattention while operating power tools may result in serious personal injury.

20 - Check damaged parts

- Before further use of tool, it should be carefully checked to determine that it will operate properly and

perform its intended function

- Check for alignment of moving parts, binding of moving parts, breakage of parts, mounting and any

other conditions that may affect its operation

- A guard or other part that is damaged should be properly repaired or replaced by an authorized service

centre unless otherwise indicated in this instruction manual

- Have defective switches replaced by an authorized service centre

WARNING: Do not use the tool if the on/off switch does not turn it on and off. The switch must be repaired

before the tool is used.

21 - Have your tool repaired by a qualiﬁed person - This electric tool complies with the relevant safety

rules. Repairs should only be carried out by qualiﬁed persons, otherwise this may result in considerable

danger to the user

WARNING: When servicing use only identical replacement parts.

WARNING: If the power cable is damaged it must be replaced by the manufacturer or an authorised service

centre.

22 - Power tool mains plugs must match the mains socket - Never modify the plug in any way. Do not

use any adapter plugs with earthed (grounded) power tools. Unmodiﬁed plugs and matching sockets will

reduce risk of electric shock

23 - If operating a power tool outside use a residual current device (RCD) - Use of an RCD reduces the

risk of electric shock

NOTE: The term “residual current device (RCD)” may be replaced by the term “ground fault circuit interrupter

(GFCI)” or “earth leakage circuit breaker (ELCB)”.

WARNING: When used in Australia or New Zealand, it is recommended that this tool is ALWAYS supplied via

Residual Current Device (RCD) with a rated residual current of 30mA or less.

WARNING: Before connecting a tool to a power source (mains switch power point receptacle, outlet, etc.) be

sure that the voltage supply is the same as that speciﬁed on the nameplate of the tool. A power source with

a voltage greater than that speciﬁed for the tool can result in serious injury to the user, and damage to the

tool. If in doubt, do not plug in the tool. Using a power source with a voltage less than the nameplate rating is

harmful to the motor.

270120_Z1MANPRO1.indd 5 16/11/2016 15:51

Polarized Plugs (for North America only) To reduce the risk of electric shock, this equipment has a polarized

plug (one blade is wider than the other). This plug will ﬁt in a polarized outlet only one way. If the plug does not

ﬁt fully in the outlet, reverse the plug. If it still does not ﬁt, contact a qualiﬁed electrician to install the proper

outlet. Do not change the plug in any way.

Air Tool Safety

• For multiple hazards, read and understand the safety instructions before installing, operating, repairing,

maintaining, changing accessories on, or working near this tool. Failure to do so can result in serious

bodily injury

• Only qualiﬁed and trained operators should install, adjust, or use this tool

• Do not modify this tool. Modiﬁcations can reduce the effectiveness of safety measures and increase the

risks to the operator

• Do not discard the safety instructions; give them to the operator

• Do not use this tool if it has been damaged

• Tools shall be inspected periodically to verify that the ratings and markings required by this part of ISO

11148 are legibly marked on the tool. The employer/user should contact the manufacturer to obtain

replacement marking labels when necessary

WARNING: This appliance is not intended for use by persons (including children) with reduced,

physical or mental capabilities or lack of experience or knowledge unless they have been given

supervision or instruction concerning use of the appliance by a person responsible for their safety.

Children must be supervised to ensure that they do not play with the appliance.

Projectile Hazards

• Be aware that failure of the workpiece or accessories, or even of the inserted tool itself, can generate

high-velocity projectiles

• Always wear impact-resistant eye protection during operation of this tool. The grade of protection

required should be assessed for each use

• For overhead work, wear a safety helmet

• The risks to others should also be assessed at this time

• Ensure that the workpiece is securely ﬁxed

Entanglement Hazards

• Choking, scalping and/or lacerations can occur if loose clothing, personal jewellery, neck wear, hair or

gloves are not kept away from the tool and its accessories

Operating Hazards

• Use of the tool can expose the operator’s hands to hazards, including cuts, abrasions and heat

• Wear suitable gloves to protect hands

• Operators and maintenance personnel should be physically able to handle the bulk, weight and power

of the tool

• Hold the tool correctly; be ready to counteract normal or sudden movements and have both hands

available

• Maintain a balanced body position and secure footing

• Release the start-and-stop device in the case of an interruption of the energy supply

• Use only lubricants recommended by the manufacturer

• Personal protective safety glasses should be used; suitable gloves and protective clothing are

recommended

• Avoid direct contact with moving parts in order to prevent pinching or cutting of hands or other body parts

• Wear suitable gloves to protect hands

• There is a risk of electrostatic discharge if used on plastic and other non-conductive materials

Repetitive Motions Hazards

• When using this tool to perform work-related activities, the operator can experience discomfort in the

hands, arms, shoulders, neck or other parts of the body

• While using this tool, the operator should adopt a comfortable posture whilst maintaining secure footing

and avoiding awkward or off-balance postures. The operator should change posture during extended

tasks; this can help avoid discomfort and fatigue

• If the operator experiences symptoms such as persistent or recurring discomfort, pain, throbbing, aching,

tingling, numbness, burning sensations or stiffness, these warning signs should not be ignored. The

operator should inform the employer and consult a qualiﬁed health professional

Accessory Hazards

• Disconnect the tool from the energy supply before ﬁtting or changing the inserted tool or accessory

• Avoid direct contact with the inserted tool during and after use, as it can be hot or sharp

• Use only sizes and types of accessories and consumables that are recommended by the manufacturer of

this tool; do not use other types or sizes of accessories or consumables

Workplace Hazards

• Slips, trips and falls are major causes of workplace injury. Be aware of slippery surfaces caused by use of

the tool and also of trip hazards caused by the air line or hydraulic hose

• This tool is not intended for use in potentially explosive atmospheres and is not insulated against contact

with electric power

Dust and Fume Hazards

• Dust and fumes generated when using this tool can cause ill health (for example cancer, birth defects,

asthma and/or dermatitis); risk assessment and implementation of appropriate controls for these hazards

are essential

• Risk assessment should include dust created by the use of the tool and the potential for disturbing

existing dust

• Direct the exhaust so as to minimise disturbance of dust in a dust-ﬁlled environment

• Where dust or fumes are created, the priority should be to control them at the point of emission

• Select, maintain and replace the consumable/inserted tool as recommended in the instruction handbook,

to prevent an unnecessary increase in dust or fumes

• Use respiratory protection in accordance with employer's instructions and as required by occupational

health and safety regulations

Noise Hazards

• Exposure to high noise levels can cause permanent, disabling hearing loss and other problems,

such as tinnitus (ringing, buzzing, whistling or humming in the ears). Therefore, risk assessment and

implementation of appropriate controls for these hazards are essential

• Appropriate controls to reduce the risk can include actions such as damping materials to prevent

workpieces from ‘ringing’

• Use hearing protection in accordance with employer's instructions and as required by occupational health

and safety regulations

• Operate and maintain this tool as recommended in the instruction handbook, to prevent an unnecessary

increase in the noise level

• Select, maintain and replace the consumable/inserted tool as recommended in the instruction handbook,

to prevent an unnecessary increase in noise

• If the tool has a silencer, always ensure it is in place and in good working order when the tool is being

operated

Vibration Hazards

This information shall draw attention to vibration hazards that have not been eliminated by design and

construction and remain as residual vibration risks. It shall enable employers to identify the circumstances in

which the operator is likely to be at risk from vibration exposure If the vibration-emission value obtained using

ISO 28927-3 does not adequately represent the vibration emission in the intended uses (and foreseeable

misuses) of the machine, additional information and/or warnings shall be supplied to enable the risks arising

from vibration to be assessed and managed.

• Exposure to vibration can cause disabling damage to the nerves and blood supply of the hands and arms

• Wear warm clothing when working in cold conditions and keep your hands warm and dry

• If you experience numbness, tingling, pain or whitening of the skin in your ﬁngers or hands, stop using

the machine, inform your employer and consult a physician

• Operate and maintain the sander or polisher as recommended in the instruction handbook, to prevent an

unnecessary increase in vibration levels

• Hold the tool with a light but safe grip, taking account of the required hand reaction forces, because the

risk from vibration is generally greater when the grip force is higher

Air Compressor Safety

When using machinery there are certain precautions that need to be taken in order to promote safe operation.

Always apply caution and respect to the machinery in use; if the following safety precautions are ignored then

damage or harm may be subjected to the operator, property or bystander. It is in the interest of the user to

read and pay attention to the following guidelines.

WARNING: This air compressor does not produce breathable air. Ingesting compressed air is dangerous

and can cause harm.

WARNING: Hot surfaces are present. DO NOT touch the motor, cylinder, heads and tubes as harm may

occur from burning.

270120_Z1MANPRO1.indd 6 16/11/2016 15:51

WARNING: DO NOT use in potentially explosive atmospheres. Ensure that the atmosphere is free from

combustible gases and high concentrations of ﬁne dust.

a) NEVER use compressed air for an unintended use. Compressed air has the potential to cause harm.

Avoid directing compressed air towards animals or persons, and NEVER release compressed air towards

the skin.

b) Ensure the work area is debris-free and dry. Untidy workspaces raise the potential for injury.

c) Compressor should be assembled correctly. Using a compressor with guards, covers and components

removed is dangerous and may compromise the compressor’s ability to perform.

d) DO NOT modify the compressor. Modiﬁcations to the compressor can be dangerous. Unapproved

modiﬁcations may not only hinder the compressor’s ability to perform, but may result in harm being caused

to the operator. Repairs should be carried out by qualiﬁed personnel only, using only manufacturer veriﬁed

components.

e) Safety valves should not be modiﬁed or tampered with. Doing so can cause harm to the operator and

damage the air compressor. The maximum pressure is predetermined by the manufacturer and should

not be adjusted.

f) Keep bystanders away. Children and bystanders should be kept away from the compressor.

Unintentional interaction with the compressor is dangerous.

g) Do not abuse cables and hoses. Keep cables and hoses from heat, ﬂuids and sharp edges. NEVER

attempt to strain the cables and hoses further than their fully extended reach, or allow them to become

tangled.

h) The air compressor should be stored correctly and depressurised. During storage and transportation

the compressor should be free from pressure, ALWAYS expel the air from the air compressor after use.

i) Ensure that the pressure rating is compliant with the tool. ALWAYS check the air tool has a safety

working pressure that exceeds the working pressure of the machine.

j) Use appropriate protection for the task at hand. Suitable protection for the application; face masks

will protect from spray paints and goggles will protect from ﬂying debris.

k) Operate the air compressor correctly. Adhere to the operation instructions provided in the manual.

NEVER allow children or persons unfamiliar with the operation of the air compressor use this product.

l) Disconnect accessories with care. Depressurise the tank and ensure that the air supply is turned off

prior to removing accessories and air tools.

m) Wear appropriate clothing. Loose hanging clothing, jewellery or long hair can be caught in moving

parts.

n) Keep the air compressor dry and free from moisture. Condensation can become trapped within the

system. A speciﬁed release valve will remove moisture from the air compressor.

o) Ensure the compressor is compliant with local rules and regulations. Regular testing will determine

whether the air compressor is suitable for service in certain regions.

p) Ensure lubrication levels are within speciﬁcation (where applicable). Operating the air compressor

without sufﬁcient lubrication will affect the longevity of the components.

q) Take the correct precautions when performing maintenance. Ensure ALL compressed air is expelled

from the air compressor tank and the power supply is disconnected before commencing any

maintenance procedures.

r) Operate air compressor within an appropriate environment. DO NOT use in ambient temperatures

below 0°C, wet, or damp conditions. ONLY indoor use is permitted for air compressor operation.

s) Freezing of condensation within the system can damage components and create potential

for harm to the operator. This may be prevented by operating the air compressor in suitable ambient

temperatures, and by frequently expelling condensation from the system.

Product Familiarisation

1. Reservoir Tank

2. Compressor

3. Crankcase Breather

4. Cylinder Head (not shown)

5. Oil Level Monitor

6. ON/OFF Switch

7. Pressure Gauge

8. Pressure Release Valve (not shown)

9. Transport Handle

10. Quick Connector

11. Pressure Regulator

12. Rubber Foot

13. Drain Cock

14. Transport Wheel

15. Air Filter

16. Axle

17. Foot Fixing Bolt

Intended Use

Mains-powered, oil-lubricated air compressor with large-capacity compressed air tank. Supplies power to a

wide variety of air tools, including spray guns and impact wrenches.

Unpacking Your Tool

WARNING: This device is very heavy and should NOT be unpacked and handled by a single person.

• Carefully unpack and inspect your tool. Fully familiarise yourself with all its features and functions

• Ensure that all parts of the tool are present and in good condition. If any parts are missing or damaged,

have such parts replaced before attempting to use this tool

Before Use

Transport wheel installation

1. Place the air compressor unit on a secure ﬂat surface ready for assembly, and locate the Transport

Wheels (14) and ﬁxings

2. Carefully place the air compressor unit on its side to gain access to the wheel mounting hole

3. Slide the Axle (16) through the centre of the Transport Wheel, followed by the wheel mounting hole

4. Fasten using corresponding nut and crush washer

5. Repeat steps 1-4 for the other side

Rubber foot installation

1. Place the air compressor unit on a secure, ﬂat surface to reveal the foot mounting hole (Image A). Locate

the Rubber Foot (12) and ﬁxings

2. Slide the supplied ﬁxing bolt through the bottom of the Rubber Foot (Image B), then through the foot

mounting hole, and fasten using the corresponding nut

3. Access to the other foot mounting hole is available from the air compressor’s current position. Repeat

steps 1-2

Air ﬁlter installation

1. The threaded air intake port is located on the side of the Cylinder Head (Image C)

2. Screw the Air Filter (15) into the air intake port

Filling with motor oil

WARNING: This air compressor is supplied without oil. DO NOT attempt to start the motor before you have

ﬁlled the motor with the appropriate type and amount of oil.

WARNING: Only use an oil type listed in the ‘Speciﬁcation’. High viscosity oil could create blockages due

to improper circulation during cold starts. A low viscosity oil will be unable to lubricate the compressor

sufﬁciently.

Note: Always place the air compressor on a level surface before ﬁlling motor oil or checking oil levels.

1. Position the air compressor on a secure, ﬂat surface

2. Remove the shipping plug from the Crankcase Breather (3) hole, and store in a safe place. The Crankcase

Breather hole is now accessible

Note: This air compressor features an external Oil Level Monitor (5) (Image D), for easy monitoring of oil levels.

3. Fill with suitable motor oil to the centre of the red ‘full’ mark on the Oil Level Monitor, see ‘Speciﬁcation’

for details regarding suitable motor oil

4. Screw the Crankcase Breather (3) into the Crankcase Breather hole

270120_Z1MANPRO1.indd 7 16/11/2016 15:51

Description Work to be carried out Before each use After 1 month/ﬁrst 20 hours Every 3 months/50

hours

Every 6 months

/100 hours

Every 12months/

300 hours

Motor oil

Check level X

Change X X

Air ﬁlter

Inspection X

Cleaning X

Fittings & fasteners Check, tighten & replace

if necessary X

Valve maintenance Cleaning & clearance

adjustment x (requires qualiﬁed technician)

Maintenance Schedule

Fitting the quick connector

Note: This tool is supplied with two different female airline quick connectors:

EN-6 – mainly used in the UK (Fig.I)

EQ-4 – commonly used in Europe (Fig.II)

• Please choose the connector that is compatible with the air line system you are using, and install as

outlined below:

1. Apply PTFE tape (not included) to the screw threads of the Quick Connector (10).This will help maintain

an air-tight seal

Note: Apply PTFE tape tightly and in a clockwise direction, so it does not come off when the thread is screwed

into the tool.

2. Remove the protective plug from the air inlet

3. Using a spanner (not included), screw the Quick Connector into the air inlet located at the base of the

handle

4. Connect to airline, pressurise carefully and carry out a leak check (e.g. by spraying small amounts of

soapy water on to the outside of the connectors)

• Air lines ﬁtted with matching male quick connectors will now be a push ﬁt to the tool

Check valves and fasteners

Note: Always check the operation of the Pressure Release Valve (8) before use; its function is imperative to

the safe use of this air compressor.

• Ensure all valves and fasteners are correctly tightened/seated for operation before each use

Operation

WARNING: Always use adequate protective equipment, including eye protection, respiratory and hearing

protection, when working with this tool.

Switching on and off

1. Check that the compressor is disconnected from all air tools or air lines and that the ON/OFF Switch (6)

is depressed

2. Connect the machine to the mains power supply

3. Pull the On/Off Switch (6) upwards. This will start the compressor

4. Allow the compressor to build pressure; the tank pressure is displayed on the Pressure Gauge (7). When

the Reservoir Tank (1) pressure reaches 8bar (116psi), the motor will stop automatically

5. Press the ON/OFF Switch down to switch the compressor off

Connecting air tools

• Tools can be connected to the Quick Connector (10) using a suitable air line ﬁtted with a corresponding

¼" bayonet type male connector

• Always ensure that air tools are in the 'off' position before connecting. Tools will be pressurised as soon

as the connections are made

• To connect an air tool, ﬁt the air line to the tool, then push the bayonet ﬁtting into the Quick Connector

outlet of the compressor

• Once connected, the output pressure can be adjusted.Turn the Pressure Regulator (11) clockwise

to increase pressure, and anti-clockwise to decrease pressure. The line pressure is displayed on the

Pressure Gauge (7)

• Release the air line by pulling back the outer sheath of the high pressure outlet and pulling the bayonet

ﬁtting out. Be aware that the air line and tool will hold residual air pressure

Adjusting line pressure

• The pressure of the air supplied to the tool (line pressure) can be adjusted using the Pressure Regulator

(11). The line pressure is displayed on the Pressure Gauge (7)

• Increase the line pressure by rotating the pressure regulator clockwise. To reduce the line pressure,

rotate the Pressure Regulator anti-clockwise

Accessories

A range of accessories, including an Air Filter, Air Regulator, Air Impact Wrench, as well as a variety of spray

guns, are available from your GMC dealer. Spare parts can be purchased from your GMC dealer or online at

www.toolsparesonline.com

Maintenance

WARNING: ALWAYS wear adequate personal protective equipment, including eye protection and oil-resistant

gloves, when carrying out maintenance on this compressor. ALWAYS ensure proper ventilation.

WARNING: If oil is removed during maintenance, ﬁll into suitable sealed containers and dispose of according

to laws and regulations.

WARNING: ALWAYS switch the compressor off and wait until all components have completely cooled, before

cleaning or carrying out any maintenance (with the exception of oil removal; refer to ‘Changing the motor oil’).

Note: The maintenance schedule should be adjusted according to use and environment. If the compressor is

used frequently, and/or if it is used in harsher environments, shorter maintenance intervals are required.

WARNING: Always remove the plug from the mains power supply before carrying out any maintenance/

cleaning.

• Do not attempt to perform any maintenance when the air tank is pressurised

270120_Z1MANPRO1.indd 8 16/11/2016 15:51

WARNING: Maintenance not covered by this manual MUST be carried out by an authorised GMC technician.

Attempting such maintenance or repairs will void the guarantee.

WARNING: Some of the maintenance procedures described in this manual require some general technical

skills and expertise. This compressor MUST ONLY be serviced by people with the necessary skill level. If in

doubt, have the machine serviced at an authorised GMC service centre.

Cleaning

• Keep your tool clean at all times. Dirt and dust will cause internal parts to wear quickly, and shorten the

machine’s service life. Clean the body of your machine with a soft brush, or dry cloth. If available, use

clean, dry, compressed air to blow through the ventilation holes

• Use a mild detergent and a damp cloth to clean parts contaminated with oil. Rinse with fresh water and

dry thoroughly

• Keep all electric and electronic components dry at all times

Depressurising the air tank

• If it is necessary to release residual air pressure from the air tank, disconnect the compressor from the

mains power supply and pull the ring in the centre of the Pressure Release Valve (8) outwards

• Residual air will escape from the valve until the ring is released, or all air pressure is released

Draining

• During use, atmospheric moisture will condense in the air storage tank. The tank should be drained of

moisture on a regular basis to avoid corrosion damage

• To drain moisture, open the Drain Cock (13), located on the underside of the tank, approximately 3 turns

anti-clockwise

• Allow all moisture to drain and retighten plug

Air ﬁlter maintenance

WARNING: Never run this compressor without the air ﬁlter element ﬁtted, as this would lead to rapid wear of

internal components, causing permanent internal damage and shorten the service life of this compressor.

1. Detach the Air Filter (15) from the Cylinder Head (4), by turning it anticlockwise

2. Remove the wing nut from the top of the Air Filter assembly, and remove the air ﬁlter element from the

inside of the assembly

3. Wash the ﬁlter element thoroughly in a solution of warm water with non-foamy household detergent, or

clean with a specialised non-ﬂammable solvent

WARNING: DO NOT use petrol or other ﬂammable solvents to clean the ﬁlter element, as this could lead to

ﬁre or explosion.

4. Dry the ﬁlter element thoroughly

WARNING: DO NOT wring out the element, as this would damage the sponge material.

WARNING: NEVER install a wet ﬁlter element, as water in the air intake will lead to permanent motor damage.

5. Immerse the dried ﬁlter element in clean motor oil, or alternatively, apply specialised air ﬁlter oil to the

ﬁlter element. Gently squeeze (but DO NOT wring out) to remove excess oil.

Note: If the ﬁlter element is installed soaked in excessive amounts of oil, the motor will produce large

amounts of smoke after being started.

6. Reinstall the Air Filter to the Cylinder Head. Ensuring that the Air Filter is securely tightened into the

intake port.

Motor oil maintenance

WARNING: Motor oil is a major pollutant and MUST NOT be allowed to enter the environment. Dispose of

according to local laws and regulations.

WARNING: Used motor oil can cause dermatitis and other skin disorders, including skin cancer, if repeatedly

left in contact with skin for prolonged periods of time. Wear suitable gloves and thoroughly wash your hands

and other exposed skin with soap and water as soon as possible after handling used oil.

Note: Motor oil is best drained when the compressor is still warm. If the compressor is cool, start and let it run

for a few minutes, before changing the oil.This will lead to more rapid and complete draining.

WARNING: Take special care not to touch hot motor parts.

Note: Motor oil is extracted and poured through the Crankcase Breather (3) hole

1. Ensure the On/Off Switch (6) is in the ‘OFF’ position

2. Remove the Crankcase Breather from the crankcase to reveal the Crankcase Breather hole

3. Place an oil suction gun (or syphon pump) receiver into the Motor Oil Fill Point. Operate the oil removal

tool to extract the oil

4. Refer to ‘Filling with motor oil’ for information on reﬁlling

Storage

WARNING: Ensure the On/Off Switch (6) is in the ‘Off’ position, the power cord is disconnected from the

mains, and the air Reservoir Tank (1) is depressurised, before transporting or storing the air compressor.

Transporting the air compressor

• This air compressor provides a Transport Handle (9) located at the front. Due to its weight and size, the

device should always be moved using the transportation handle and wheels.

Storing the compressor

• Store carefully in a secure, dry place out of the reach of children

Preparation for long-term storage

• Whenever the machine is out of use for an extended period of time, proceed as follows:

• Give the unit an overall cleaning and a thorough check

• Clean the air ﬁlter as described in ‘Air ﬁlter maintenance’

• Change the motor oil as described in ‘Motor oil maintenance’

• Protect all metal parts from corrosion by coating them with oil or a machinery preservative

Disposal

Always adhere to national regulations when disposing of power tools that are no longer functional and are

not viable for repair.

• Do not dispose of power tools, or other waste electrical and electronic equipment, with household waste

• Contact your local waste disposal authority for information on the proper way to dispose of tools

• Oil must not be disposed of with household waste. Improper disposal may be regarded a criminal offence

in your country. Contact your local authority or dealer for correct disposal procedures for oil

270120_Z1MANPRO1.indd 9 16/11/2016 15:51

Problem Possible cause Solution

Compressor motor does not start Air compressor storage tank ﬁlled Depressurise tank using the release valve

Air compressor storage tank is unable to sustain pressure Air leaks at hose connection points.

Operate the air compressor at maximum pressure, turn off. Apply soap

solution to the connection points, and observe for leaks. Tighten leaking

connection points.

If problem persists, contact a qualiﬁed GMC technician

Air compressor is producing increased sound levels/vibration/metal-

lic knock

Oil level low Immediately switch off the air compressor and ﬁll with approved oil

Bearing, piston or valve damage Contact a qualiﬁed GMC technician

Excessive oil consumption

Oil level too high Keep the oil level as speciﬁed in ‘Filling with motor oil’

Crankcase Breather (3) blocked Remove and clean using a suitable cleaning product

Piston Ring/Cylinder worn Contact a qualiﬁed GMC technician

Troubleshooting

270120_Z1MANPRO1.indd 10 16/11/2016 15:51

Notiﬁed body: TÜV SÜD Product Service

The technical documentation is kept by: GMC Tools

Date: 17/10/16

Signed:

Mr Darrell Morris

Managing Director

Name and address of the manufacturer:

Powerbox International Limited, Company No. 06897059. Registered address: Powerbox, Boundary

Way, Lufton Trading Estate, Yeovil, Somerset BA22 8HZ, United Kingdom.

CE Declaration of Conformity

The undersigned: Mr Darrell Morris

as authorised by: GMC Tools

Declares that

This declaration has been issued under the sole responsibility of the manufacturer.

The object of the declaration is in conformity with the relevant Union harmonisation Legislation.

Identiﬁcation code: GAC1500

Description: 2hp Air Compressor 50Ltr

Conforms to the following directives and standards:

• Machinery Directive 2006/42/EC

• EMC Directive 2014/30/EU

• RoHS Directive 2011/65/EU

• EN 1012-1:2010

• EN 61000-6-1:2007

• EN 61000-6-3:2007+A1:2011

• EN 62321:2009

Guarantee

To register your guarantee visit our web site at

www.gmctools.com and enter your details*.

Your details will be included on our mailing list (unless indicated otherwise) for information on future

releases. Details provided will not be made available to any third party.

Purchase Record

Date of Purchase:

Model: GAC1500

Serial Number:

(located on motor housing)

Retain your receipt as proof of purchase.

If registered within 30 days of purchase GMC guarantees to the purchaser of this product that if any

part proves to be defective due to faulty materials or workmanship within 24 MONTHS from the date

of original purchase, GMC will repair or, at its discretion, replace the faulty part free of charge.This

guarantee does not apply to commercial use nor does it extend to normal wear and tear or damage as

a result of accident, abuse or misuse.

* Register online within 30 days of purchase.

Terms & conditions apply.

This does not affect your statutory rights.

270120_Z1MANPRO1.indd 11 16/11/2016 15:51

Modelnummer: GAC1500

Spanning: 230 V~, 50 Hz

Vermogen: 1500 W

Tank capaciteit: 50 liter

Max. druk: 8 bar / 116 psi,

Onbelaste snelheid: 2800 min-1

Lucht verplaatsing: 100 l/min

Inlaatdruk: 1 bar (15 psi)

Uitgangsdruk: 0-8 bar (0-116 psi)

Max. luchtstroom: 7 CFM (200l/min)

Beschermingsklasse:

Afmetingen (L x B x H): 325 x 780 x 680 mm

Netto gewicht: 30,5 kg

Stroomsnoer lengte: 1,8 m

Olie speciﬁcatie: Synthetisch 15 w-40

Veiligheidseigenschappen: Veiligheidsventiel

Met het oog op onze aanhoudende productontwikkeling kunnen de speciﬁcaties van GMC producten zonder

voorafgaande kennisgeving worden gewijzigd.

Geluid en trilling:

Geluidsdruk LPA: 75 dB(A)

Geluidsvermogen LWA: 95 dB(A)

Onzekerheid K: 3 dB

De geluidsintensiteit voor de bediener kan 85 dB(A) overschrijden en de gehoorbescherming is noodzakelijk.

VVolt

~, AC Wisselspanning

A, mA Ampère, milliampère

noOnbelaste snelheid

nSnelheid

psi Pounds per square inch

cfm Kubieke voet per minuut

° Graden

Ø Diameter

Hz Hertz

W, kW Watt, kilowatt

rpm Revoluties per minuut

BSP British Standard Pipe

(schroefdraad)

dB(A) Decibel geluidsniveau (A)

m/s2Meters per seconde (trilling)

/min or min-1 Operaties per minuut

Introductie

Hartelijk dank voor de aanschaf van dit GMC- gereedschap. Deze instructies bevatten informatie die u nodig

hebt voor een veilige en doeltreffende bediening van dit product. Dit product heeft unieke kenmerken. Zelfs als

u bekend bent met gelijksoortige producten dient u deze handleiding zorgvuldig door te lezen, zodat u in staat

bent alle voordelen te benutten. Houd deze handleiding bij de hand en zorg ervoor dat alle gebruikers van dit

gereedschap de handleiding hebben gelezen en volledig hebben begrepen.

Beschrijving symbolen

Op het gegevensplaatje van uw gereedschap kunnen zich symbolen bevinden. Deze vertegenwoordigen

belangrijke productinformatie en gebruiksinstructies.

Draag gehoorbescherming

Draag een veiligheidsbril

Draag een stofmasker

Draag een veiligheidshelm

Draag handschoenen

Lees de handleiding

Voorzichtig!

Beschermingsklasse I (aardgeleiding)

Gebruik niet de regen of in vochtige omstandigheden!

WAARSCHUWING GEVAAR DOOR ZWARE LASTEN

Hef de last niet alleen, dit resulteert mogelijk in persoonlijk letsel

Hef met meerdere personen

WAARSCHUWING: Dit product is zwaar en als voorzorgsmaatregel moet de machine

met twee personen samengesteld worden.

Waarschuwing:

De machine start mogelijk zonder enige waarschuwing

Gevaarlijke elektrische spanning!

Warme oppervlakken – RAAK NIET AAN!

Let op: Open het ventiel niet voordat de luchtslang is aangesloten

Voldoet aan de relevante wetgeving en veiligheidsnormen

Milieubescherming

Elektrische producten mogen niet met het normale huisvuil worden weggegooid.

Indien de mogelijkheid bestaat, dient u het product te recyclen. Vraag de plaatselijke

autoriteiten of winkelier om advies betreffende recyclen.

Vertaling van de originele instructies

Technische afkortingen en symbolen

Speciﬁcaties

270120_Z1MANPRO1.indd 12 16/11/2016 15:51

WAARSCHUWING: Bij een geluidsintensiteit van 85 dB(A) of hoger is het dragen van gehoorbescherming en

het limiteren van de blootstellingstijd vereist. Bij oncomfortabel hoge geluidsniveaus, zelfs met het dragen

van gehoorbescherming, stopt u het gebruik van de machine onmiddellijk. Controleer de pasvorm en het

geluiddempingsniveau van de bescherming.

WAARSCHUWING: Blootstelling aan trilling resulteert mogelijk in gevoelloosheid, tinteling en een vermindert

gripvermogen. Langdurige blootstelling kan leiden tot chronische condities. Limiteer de blootstellingsduur en

draag anti-vibratie handschoenen. Vibratie heeft een grotere invloed op handen met een temperatuur lager

dan een normale, comfortabele temperatuur. Maak gebruik van de informatie in de speciﬁcaties voor het

bereken van de gebruiksduur en frequentie van de machine.

Geluid- en trillingsniveaus in de speciﬁcatie zijn vastgesteld volgens EN60745 of een gelijksoortige

internationale norm. De waarden gelden voor een normaal gebruik in normale werkomstandigheden. Een

slecht onderhouden, onjuist samengestelde of onjuist gebruikte machine produceert mogelijk hogere geluids-

en trillingsniveaus. www.osha.europa.eu biedt informatie met betrekking tot geluids- en trillingsniveaus op

de werkplek wat mogelijk nuttig is voor regelmatige gebruikers van machines.

Algemene veiligheid

WAARSCHUWING: Bij het gebruik van elektrische machines horen basis veiligheidsvoorzorgmaatregelingen

opgevolgd te worden om de kans op brand, elektrische schokken en persoonlijk letsel te minimaliseren. Lees

de instructies voor gebruik volledig door en bewaar deze bij de machine voor toekomstig gebruik.

WAARSCHUWING: De machine is niet geschikt voor gebruik door personen met een verminderde mentale of

fysieke bekwaamheid of een gebrek aan ervaring, tenzij de persoon wordt begeleid of geïnstrueerd door een

persoon verantwoordelijk voor de veiligheid

LET OP: Het gebruik van de machine voor doeleinden, anders dan waarvoor de machine is bestemd resulteert

mogelijk in gevaarlijke situaties en serieus persoonlijk letsel

De term “elektrisch gereedschap” in alle hieronder vermelde waarschuwingen heeft betrekking op uw

elektrische gereedschap dat op de stroom is aangesloten (met een snoer) of met een accu wordt gevoed

(snoerloos).

1 - Veiligheid in de werkruimte - Rommelige en donkere ruimtes leiden vaak tot ongelukken.

2 - Denk aan de werkplaatsomgeving

- Stel gereedschap niet bloot aan regen

- Gebruik gereedschap niet in vochtige of natte omstandigheden

- Houdt uw werkplaats goed verlicht

- Gebruik gereedschap niet in de nabijheid van ontvlambare vloeistoffen of gassen

3 - Bescherm uzelf tegen elektrische schok - Voorkom het contact met geaarde oppervlakken (als

leidingen, radiatoren, koelkasten).

4 - Houd kinderen en omstanders uit de buurt - Laat mensen, vooral kinderen, de machine en

verlengsnoeren niet aanraken en houd ze op afstand

5 - Berg gereedschap wat niet in gebruik is op - Berg gereedschap dat niet in gebruikt is op een droge

plek, buiten het bereik van kinderen op

6 - Forceer gereedschap niet - Uw machine functioneert optimaal op de bestemde gebruikssnelheid

7 - Gebruik de juiste machine - Forceer kleine machine niet voor het uitvoeren van grote

werkzaamheden.

- Gebruik gereedschap niet voor doeleinden waarvoor ze niet bestemd zijn.

8 - Draag de juiste uitrusting

- Loshangende kleding en sieraden kunnen door bewegende onderdelen gegrepen worden

- Het dragen van niet-slippende schoenen is aangeraden voor buitenwerk

- Bedek lang haar

9 - Draag de benodigde beschermingsmiddelen

- Draag een veiligheidsbril

- Draag een stofmasker bij stof producerende werkzaamheden

WAARSCHUWING: Wanneer de beschermende uitrusting niet gedragen wordt is de kans opeen ongeval groter

en is de ernst van voorvallende ongevallen groter

10 - Sluit gereedschap op een stof-ontginningssysteem aan - Wanneer de machine is voorzien van een

stofpoort, sluit u deze op een ontginningssysteem aan

11 - Misbruik het stroomsnoer niet - Trek nooit aan het stroomsnoer om de stekker uit het stopcontact

te halen. Houdt het stroomsnoer uit de buurt van warmte, olie en scherpe randen. Beschadigde snoeren

vergroten de kans op elektrische schok

12 - Klem uw werk vast - Klem uw werkstuk wanneer mogelijk stevig vast

13 - Reik niet te ver - Blijf altijd stevig en in balans staan

14 - Onderhoud uw gereedschap zorgvuldig

- Het scherp en schoon houden van snijgereedschap zorgt voor een gemakkelijkere machine controle en

een kleinere kans op het buigen en breken

- Volg smeerinstructies op

- Controleer stroomsnoeren regelmatig op beschadiging en laat deze bij een geautoriseerd service center

repareren

- Laat stroomsnoeren bij een geautoriseerd service center vervangen

- Houdt handvaten schoon, droog en vrij van olie en vet

WAARSCHUWING: Velen ongelukken worden veroorzaakt door slecht onderhouden machines

15 - Ontkoppel machines van de stroombron - wanneer niet in gebruik, voor onderhoud en bij het

vervangen van accessoires ontkoppelt u de machine van de stroombron

16 - Verwijder sleutels - Maak van het controleren op gereedschapssleutels een gewoonte

17 - Voorkom onnodig starten - Zorg ervoor dat de aan-/uitschakelaar bij het aansluiten op de stroombron,

het plaatsen van een accu of het vervoeren in de uit-positie staat

WAARSCHUWING - Het onnodig starten van de machine kan leiden tot serieuze verwondingen

18 - Het gebruik van buiten verlengsnoeren - Wanneer gereedschap buiten gebruikt wordt, maakt u

gebruik van verlengsnoeren, geschikt voor buiten. Dit vermindert de kans op elektrische schok

19 - Blijf alert

- Houd uw aandacht op het werk, gebruik uw gezonde verstand en gebruik machines niet wanneer

vermoeid

- Gebruik het elektrisch gereedschap niet wanneer u vermoeid bent of onder invloed van drugs, alcohol of

medicijnen

WAARSCHUWING: Onoplettendheid tijdens het bedienen van elektrisch gereedschap kan leiden tot ernstig

letsel

20 - Controleer beschadigde onderdelen

- Controleer voor verder gebruik of de machine als bestemd functioneert

- Controleer bewegende delen op uitlijning, beschadiging, montage en andere gesteldheden die gebruik

van de machine mogelijk beïnvloeden

- Een beschadigde beschermkap hoort bij een geautoriseerd service center gerepareerd of vervangen te

worden, tenzij anders vermeld in deze handleiding

- Laat defecte schakelaars bij een geautoriseerd service center repareren

WAARSCHUWING: Gebruik de machine niet met een defecte aan-/uitschakelaar. De schakelaar hoort voor

gebruik gerepareerd te worden

21 - Laat uw machine te allen tijde door een gekwaliﬁceerd persoon repareren - Laat uw machine te

allen tijde door een gekwaliﬁceerd persoon repareren om gevaarlijk gebruik te vermijden

WAARSCHUWING: Maak bij onderhoud enkel gebruik van identieke vervangende onderdelen

WAARSCHUWING: Laat een beschadigd stroomsnoer door de verkoper of een geautoriseerd service center

vervangen

22 - Stekker horen overeen te komen met het te gebruiken stopcontact - Stekkers mogen niet

aangepast worden. Gebruik geen adapters op geaarde machines. Overeenkomende stekkers en

stopcontacten verminderen de kans op elektrische schok

23 - Indien het onvermijdelijk is elektrisch gereedschap te gebruiken in een vochtige omgeving,

gebruik dan een energiebron met een aardlek beveiliging (Residual Currency Device). Het gebruik

van een RCD vermindert het risico op een elektrische schok

WAARSCHUWING: Wanneer de machine in Nieuw-Zeeland gebruikt wordt, met een lekstroom van 30 mA of

lager, is het gebruik van een aardlekschakelaar aanbevolen

WAARSCHUWING: Voordat u de machine op de stroombron aansluit controleert u of het voltage van de

stroombron overeenkomt met het voltage op het gegevensplaatje op de machine. Een stroombron met een

hogere spanning kan zorgen voor ernstige verwondingen aan de gebruiken en schade aan de machine.

Een stroombron met een lagere spanning kan de motor beschadigen. Plug de stekker bij twijfel niet in de

stroombron.

Gepolariseerde stekkers (enkel voor Noord-Amerika) Voor het verminderen van het risico op elektrische

schok, is de eenheid voorzien van een gepolariseerde stekker (Een blad is breder dan de andere). De stekker

past slechts op één manier in een gepolariseerd contactpunt. Wanneer de stekker niet volledig in het

contactpunt past, draait u de stekker om.Wanneer de stekker nog steeds niet past, neemt u contact op met

een gekwaliﬁceerd elektricien. De plug mag in geen enkele manier aangepast worden.

270120_Z1MANPRO1.indd 13 16/11/2016 15:51

• De machine is niet ontworpen voor gebruik in potentiëlen explosieve atmosferen en is niet geïsoleerd

tegen contact met stroom

Stof en damp gevaren

• Stoffen en dampen zijn schadelijk voor de gezondheid en leiden mogelijk tot gezondheidsproblemen

als kanker, zwangerschaps-/geboorteproblemen, astma en/of huidontsteking. Risicoafweging en

bescherming tegen deze gevaren zijn essentieel

• Risicoafweging bevat de stof als resultaat van het gebruik van de machine en het potentiele gevaar van

het bestaande stof

• Richt de uitlaat zo dat de stofstoring in de met stof gevulde omgeving geminimaliseerd wordt

• De stof- of dampproductie hoort bij het uitstotingspunt aangepakt te worden

• Selecteer, onderhoud en vervang aangesloten apparaten als aanbevolen in de handleiding om onnodige

stof en gasvorming te voorkomen

• In overeenstemming met uw werkgever draagt u een geschikt stofmasker als voorgeschreven door het

gezondheids- en veiligheidsreglement

Geluidsgevaren

• Blootstelling aan hoge geluidsniveaus kan resulteren in piepende en ﬂuitende geluiden in de oren en

tevens permanente gehoorbeschadiging veroorzaken. Daarvoor horen deze gevaren onder controle

gehouden te worden.

• Denk daarbij aan het dempen van materialen en het voorkomen van het klinken van het werkstuk

• Gebruik geschikte gehoorbescherming in overeenstemming met de werkgevers instructies en de

gezondheids- en veiligheidsvoorschriften

• Gebruik en onderhoud de machine als voorgeschreven in de handleiding om onnodige verhoging van

geluidsniveaus te voorkomen

• Selecteert, onderhoud en vervangt u het gereedschap als aanbevolen in de handleiding om onnodige

verhoging van geluidsniveaus te voorkomen

• Wanneer de machine is voorzien van een geluidsdemper, zorg er voor dat deze juist functioneert bij het

gebruik van de machine

Trilling gevaren

De trillingen die niet geëlimineerd zijn door het ontwerp en de constructie blijven risicovol. Werkgevers kunnen

zo de werkomstandigheden vaststellen waarin de werknemer een risico loopt op blootstelling aan trillingen.

Wanneer het trilling niveau, verkregen met behulp van ISO 28927-3, niet overeenkomt met het werkelijke

trilling niveau van de machine zal bijkomende informatie verstrekt worden zodat de risico’s beoordeeld en

behandeld kunnen worden

• Blootstelling aan trilling kan de zenuwen en bloedtoevoer in de handen en armen beschadigen

• Draag warme kleding bij het gebruik in koude omstandigheden en houd uw handen warm en droog

• Bij gevoelloosheid, tintelingen, pijn of wit worden van de huid in uw vingers of handen stopt u

onmiddellijk met het gebruik van de machine, vertel uw werkgever en raadpleeg een dokter

• Gebruik en onderhoud de machine als voorgeschreven in de handleiding om onnodige verhoging van

trilling niveaus te voorkomen

• Houd de machine met een lichte maar veilige houvast vast waar trillingsniveaus over het algemeen hoger

zijn bij een vaste houvast

Luchtcompressor veiligheid

Bij het gebruik van machines is het nemen van verschillende voorzorgsmaatregelen erg belangrijk. Respecteer

de machine en ben uiterst voorzichtig. Wanneer de volgende voorzorgsmaatregelen negeert worden is de

kans op beschadiging en persoonlijk letsel erg groot. Lees onderstaande punten grondig door voordat u de

machine gebruikt

WAARSCHUWING: De compressor produceert geen in te ademen lucht. Het inademen van de perslucht is

gevaarlijk en schadelijk voor de gezondheid

WAARSCHUWING: Oppervlakken van de machine zijn mogelijk heet. Raak de motor, cilinder, koppen en

leidingen niet aan

WAARSCHUWING: Gebruik de eenheid niet in een potentieel explosieve omgeving. Zorg ervoor dat de

atmosfeer vrij is van ontvlambare gassen en ﬁjne stofdeeltjes

a) Gebruik perslucht nooit voor ongeschikte doeleinden. Perslucht is mogelijk gevaarlijk. Voorkom het

richten van perslucht in de richting van personen en dieren. Spuit perslucht nooit op de blote huid

b) Zorg ervoor dat de omgeving schoon en droog is. Rommelige werkplaatsen vergroten de kans op

ongelukken

c) De compressor dient juist samengesteld te worden. Het gebruik de compressor zonder de

beschermkappen en andere componenten is erg gevaarlijk en heeft mogelijk een negatieve invloed op de

werking van de machine

Veiligheid pneumatisch gereedschap

• Bij de kans op meervoudige gevaren, leest en begrijpt u de veiligheidsinstructies voor het installeren,

gebruiken, repareren, onderhouden, het verwisselen van accessoires op of het werken in de buurt van de

machine. Doet u dit niet, dan is de kans op serieuze verwondingen groot.

• De machine hoort alleen door gekwaliﬁceerde/getrainde personen geïnstalleerd, aangepast of gebruikt

worden

• Modiﬁceer de machine niet. Modiﬁcaties verminderen de effectiviteit van veiligheidsmaatregelen en

vergroten het risico voor de gebruiker

• Gooi de veiligheidsinstructies niet weg

• Gebruik de machine niet wanneer deze beschadigd is

• Machines horen regelmatig geïnspecteerd te worden om te bevestigen dat de benodigde markeringen

van dit ISO 11148 deel leesbaar op de machine gemarkeerd zijn. De gebruiker neemt wanneer nodig

contact op met de fabrikant voor het verkrijgen van de juiste markeringslabels .

WAARSCHUWING: De machine is niet geschikt voor gebruik door personen met een verminderde mentale of

fysieke bekwaamheid of een gebrek aan ervaring, tenzij de persoon wordt begeleid of geïnstrueerd door een

persoon verantwoordelijk voor de veiligheid

Rondvliegende gevaren

• Het falen van het werkstuk, accessoires of de machine zelf kan resulteren in rondvliegende delen op

hoge snelheid

• Draag te allen tijde gezichtsbescherming. De beschermingsgraad hoort voor elk gebruik vastgesteld

worden

• Bij het gebruik boven het hoofd is het dragen van een veiligheidshelm aanbevolen

• Denk aan de veiligheid van anderen om u heen

• Zorg ervoor dat het werkstuk goed vastgezet is

Verwikkelingsgevaar

• Stikken, scalperen en verwondingen zijn mogelijk het resultaat wanneer losse kleding, sieraden, haar en

handschoenen niet weggehouden worden van de machine en de accessoires

Gebruiksgevaren

• Het gebruik van de machine kan de gebruikers handen blootstellen aan gevaren als snij-, schuur- en

brandwonden

• Draag geschikte handschoenen voor het beschermen van de handen

• Gebruikers horen fysiek in staat te zijn de machine te hanteren

• Houdt de machine juist vast zodat normale en plotselinge bewegingen met beide handen onder controle

gehouden kunnen worden

• Zorg voor een stevige en gebalanceerde houding

• Laat de start-en-stop hendel in het geval van een stroomstoring los

• Gebruik alleen smeermiddelen, aanbevolen door de fabrikant

• Het dragen van een veiligheidsbril is een must. Het dragen van beschermende handschoenen en kleding

is aangeraden

• Vermijdt direct contact met de bewegende delen om verwondingen te voorkomen

• Draag geschikte handschoenen voor het beschermen van uw handen

• Bij het gebruik op plastic of andere niet-geleidende materialen bestaat de kans op elektrostatische

ontlading

Gevaar herhaalde bewegingen

• Bij het gebruik van de machine ervaart de gebruiker mogelijk ongemakken in de handen, armen,

schouders of andere delen van het lichaam

• De gebruiker hoort tijdens het gebruik van een machine een comfortabele werkhouding aan te houden

en bij langere gebruiksperiodes regelmatig van houding te wisselen om ongemak en vermoeidheid te

voorkomen

• Het ervaren van de volgende symptomen hoort niet negeert te worden: terugkerend ongemak, pijn,

tinteling, ongevoeligheid, stijfheid en brandend gevoel. De gebruiker hoort de werkgever te informeren en

gezondheidshulp te raadplegen

Accessoire gevaren

• Ontkoppel de machine van de stroombron voor het verwisselen van accessoires

• Vermijdt contact met de accessoires tijdens en na gebruik, deze zijn mogelijk scherp en heet

• Maak enkel gebruik van accessoire maten en typen aanbevolen door de schuurmachinefabrikant

Werkplaats gevaren

• Misstappen, struikelen en vallen zijn de grootste werkplaatsongeluk-oorzaken. Ben bewust van gladde

oppervlakken en gevaren, veroorzaakt door het gebruik van de machine en luchtslangen

270120_Z1MANPRO1.indd 14 16/11/2016 15:51

d) De compressor dient niet aangepast te worden. Het aanpassen van de compressor is erg gevaarlijk.

Aanpassingen hebben een negatieve invloed op de werking van de machine en resulteren mogelijk in

ernstig letsel. Reparaties dienen enkel uitgevoerd te worden door gekwaliﬁceerde personen, met gebruik

van goedgekeurde onderdelen

e) Veiligheidsventielen dienen niet aangepast te worden. Het aanpassen van de ventielen is erg

gevaarlijk. De maximale druk is vastgesteld door de fabrikant en dient niet aangepast te worden

f) Houd kinderen en omstanders uit de buurt wanneer u elektrisch gereedschap bedient. Door

aﬂeiding kunt u de controle over het gereedschap verliezen

g) Misbruik kabels en slangen niet. Houdt kabels en slangen uit de buurt van hitte, vloeistoffen en

scherpe randen. Rek kabels en slangen niet verder dan de natuurlijke rek

h) De compressor dient correct drukloos gemaakt en opgeborgen te worden. Tijdens transport en

opberging dient de compressor vrij te zijn van druk. Verwijder de druk na gebruik

i) Zorg ervoor dat de druk overeen komt met de machine. Zorg ervoor dat de veiligheidsdruk van de

pneumatische machine de werkdruk van de compressor overschrijdt

j) Draag de geschikte beschermende uitrusting. Gezichtsbescherming beschermd tegen spray verf en

rondvliegend afval

k) Gebruik de compressor juist. Gebruik de compressor volgens de handleiding. Kinderen en personen die

niet bekent zijn met de werkwijze dienen de machine niet te gebruiken

l) Ontkoppel accessoires voorzichtig. Verwijder de druk uit de tank en zorg ervoor dat de luchttoevoer is

uitgeschakeld voordat het accessoire verwijderd wordt

m) Draag de geschikte kleding. Loshangende kleding, sieraden en lang haar kan door de bewegende

onderdelen gegrepen worden

n) Houdt de compressor droog en vrij van vocht. Condensatie kan in de machine gevangen worden. Een

speciﬁek ventiel verwijdert vocht uit de compressor

o) Zorg ervoor dat de compressor overeenstemt met de plaatselijke regels en wetgeving. Regelmatig

testen stelt vast of de compressor geschikt is voor gebruik in de regio

p) Zorg ervoor dat de machine gesmeerd is volgens de speciﬁcaties. Het gebruik van de machine

zonder voldoende smering heeft invloed op de levensduur van de machine

q) Neem de juiste voorzorgsmaatregelen bij het uitvoeren van onderhoud. Zorg ervoor dat alle druk

uit de tank verwijdert is en dat de eenheid ontkoppeld is van de stroombron voordat enig onderhoud

wordt uitgevoerd

r) Gebruik de eenheid in een geschikte omgeving. Gebruik de eenheid niet in een

omgevingstemperatuur onder 0°C en in natte of vochtige omstandigheden. De compressor is enkel

geschikt voor binnen gebruik

s) Vorst en condensatie in het systeem kan onderdelen beschadigen en resulteert mogelijk

tot persoonlijk letsel. Dit is te voorkomen door het gebruik van de compressor in geschikte

omgevingstemperaturen en een frequente verwijdering van condensatie uit het systeem

Productbeschrijving

1. Reservoir tank

2. Compressor

3. Carter ontluchtingsﬁlter

4. Cilinderkop (niet afgebeeld)

5. Olieniveau meter

6. Aan-/uitschakelaar

7. Drukmeter

8. Druk verlosventiel (niet afgebeeld)

9. Transporthandvat

10. Snelkoppeling

11. Drukregulator

12. Rubberen voet

13. Afwaterventiel

14. Transportwiel

15. Luchtﬁlter

16. As

17. Voet bevestigingsbout

Gebruiksdoel

Gesnoerde en olie-gesmeerde luchtcompressor met grote persluchttank. Voorziet lucht aan verschillende

pneumatische gereedschappen, waaronder spraypistolen en slagmoersleutels

Het uitpakken van uw gereedschap

WAARSCHUWING: De eenheid is erg zwaar en dient niet door een enkele persoon uitgepakt en gehanteerd

te worden

• Pak uw toestel / gereedschap uit. Inspecteer het en zorg dat u met alle kenmerken en functies vertrouwd

raakt

• Controleer of alle onderdelen aanwezig zijn en in goede staat verkeren. Als er onderdelen ontbreken of

beschadigd zijn, zorg dan dat deze vervangen worden voor u dit toestel / gereedschap gebruikt

Voor gebruik

Transportwiel installatie

1. Plaats de eenheid op een zekere, vlakke ondergrond en leg de wielen (14) en bevestigingsmiddelen klaar

voor montage

2. Plaats de compressor voorzichtig op de zij zodat de bevestigingsgaten gemakkelijk bereikbaar zijn

3. Schuif de as (16) door het midden van het wiel en door het bevestigingspunt

4. Draai vast met behulp van de bijpassende moer en sluitring

5. Herhaal stappen 1-4 voor de andere zijde

Rubberen voet installatie

1. Plaats de eenheid op een zekere, vlakke ondergrond zodat de voet bevestigingsgaten bereikbaar zijn

(Afb. A). Leg de voet (12) en bevestigingsmiddelen klaar voor montage

2. Schuif de bevestigingsbout door de onderzijde van de rubberen voet (Afb. B), door het voet

bevestigingsgat en draai deze met behulp van de bijpassende moer vast

3. Herhaal stap 1 en 2 aan de andere zijde

Luchtﬁlter installatie

1. De draad luchtinlaatpoort bevindt zich aan de zijkant van de cilinderkop (Afb. C)

2. Schroef de luchtﬁlter (15) in de luchtinlaatpoort

Het vullen met motorolie

WAARSCHUWING: De luchtcompressor is niet voorzien van motorolie. Probeer de motor niet te starten zonder

dat u de motor hebt voorzien van de geschikte hoeveelheid en type motorolie

WAARSCHUWING: Maak enkel gebruik van het geschikte type motorolie (speciﬁcaties). Dikke motorolie zorgt

mogelijk voor verstoppingen dankzij een slechte circulatie bij een koude start. Dunne motorolie is niet geschikt

voor een juiste smering van de compressor

Let op: Plaats de compressor op een vlakke ondergrond voordat u deze vult met motorolie en het olieniveau

controleert

1. Plaat de compressor op een zekere, vlakke ondergrond

2. Verwijder de transportplug van het carter ontluchtingsﬁlter gat en berg de plug veilig op. Het gat is nu

bereikbaar

Let op: De compressor is voorzien van een externe olieniveau meter (5) (Afb. D), voor een gemakkelijke

controle van het olieniveau

3. Vul de motor met geschikte olie tot het midden de rode vulmarkering op de meter. Verwijs naar de

speciﬁcaties betreft het juiste olie type

4. Schroef de ontluchtingsﬁlter (3) in het gat

270120_Z1MANPRO1.indd 15 16/11/2016 15:51

Het monteren van de snelkoppeling

Let op: De machine is voorzien van twee verschillende snelkoppelingen:

EN-6 – Voornamelijk gebruikt in GB (Fig. I)

EQ-4 – Voornamelijk gebruikt in de EU (Fig. II)

• Selecteer de geschikte koppeling, passend bij het te gebruiken systeem en installeer als volgt:

1. Breng PTFE-tape (niet inbegrepen) op de schroefdraad van de snelkoppeling (10) aan. Dit helpt bij het

verkrijgen van een luchtdichte afsluiting

Let op: Breng de tape strak en rechtsom om de koppeling, zodat het niet los komt wanneer de koppeling in

de machine geschroefd wordt

2. Verwijder de beschermende plug uit de luchtinlaat

3. Schroef de snelkoppeling met behulp van een steeksleutel (niet inbegrepen) in de luchtinlaat onderaan

het handvat

4. Sluit op de luchtslang aan, breng voorzichtig op druk en controleer op lekkages (bijvoorbeeld door

zeepwater op de aansluitingen aan te brengen)

• Luchtslangen met een bijpassende mannelijke snelkoppeling zijn een drukverbinding

Het controleren van ventielen en bevestigingsmiddelen

Let op: De werking van het druk verlosventiel (8) dient voor elk gebruik gecontroleerd te worden. Een juiste

werking is noodzakelijk voor een veilig gebruik van de compressor

• Zorg ervoor dat alle ventielen en bevestigingsmiddelen goed aangedraaid zijn

Gebruik

WAARSCHUWING: Bij het gebruik van de machine is het dragen van de geschikte beschermende uitrusting,

waaronder een gezichtsmasker, gehoorbescherming en oogbescherming aanbevolen

Het in- en uitschakelen van de machine

1. De compressor dient ontkoppeld te zijn van alle machines en luchtslangen en de aan-/uitschakelaar (6)

dient in de uit-stand te staan

2. Sluit de machine op de netspanning aan

3. Duw de aan-/uitschakelaar omhoog, in de aan-stand om de compressor te starten

4. Laat de druk opbouwen. De tankdruk wordt weergegeven op de meter (7). Wanneer de reservoirtankdruk

(1) 8 bar bereikt, stopt de motor automatisch

5. Duw de aan-/uitschakelaar omlaag om de compressor uit te schakelen

Het aansluiten van pneumatische machines

• Machines zijn met behulp van een geschikte luchtslang en bijpassende mannelijke ¼” bajonetkoppeling

op de snelkoppeling (10) aan te sluiten

• Zorg ervoor dat machines in de uit-stand staat voordat deze op de compressor worden aangesloten.

Machine worden onmiddellijk van druk voorzien wanneer deze worden aangesloten

• Sluit de luchtslang op de machine aan en druk de bajonetkoppeling in de snelkoppeling van de

compressor

• Wanneer de machine is aangesloten kan de uitgangsdruk aangepast worden. Draai de drukregulator (11)

rechtsom om de druk te verhogen. De druk wordt weergegeven op de drukmeter (7)

• Ontkoppel de luchtslang door buitenlaag van de drukuitlaat terug te trekken en aan de bajonetkoppeling

te trekken. Let op: de slang en machine bevatten restdruk

Het aanpassen van de lijndruk

• De druk van de lucht naar de machine (lijndruk) kan aangepast worden met behulp van de drukregulator

(11). De lijndruk wordt weergegeven op de drukmeter

• Verhoog de lijndruk door regulator rechtsom te draaien. Om de druk te verminderen draait u de regulator

linksom

Accessoires

Verschillende accessoires en verbruiksmiddelen, waaronder ﬁlters, regulators en spraypistolen zijn

verkrijgbaar bij uw GMC handelaar. Reserve onderdelen zijn verkrijgbaar op toolsparesonline.com

Onderhoud

WAARSCHUWING: Bij het uitvoeren van onderhoud is het dragen van de geschikte beschermende uitrusting,

waaronder gezichtsbescherming en beschermende handschoenen aanbevolen. Zorg voor voldoende ventilatie

WAARSCHUWING: Wanneer olie tijdens onderhoud uit de machine verwijderd wordt, maakt u gebruik van

geschikte bakken en volgt u de plaatselijke regels wetgeving op

WAARSCHUWING: Schakel de compressor uit en wacht tot alle onderdelen volledig afgekoeld zijn voordat

u enig onderhoud en schoonmaak uitvoert (met uitzondering van het verwijderen van olie; verwijs naar ‘Het

verwijderen van de motorolie’)

Let op: Het onderhoudsschema is afhankelijk van het gebruik van de compressor. Wanneer de compressor

regelmatig en/of in zware omstandigheden gebruikt wordt, is onderhoud vaker vereist

WAARSCHUWING: Ontkoppel de machine van de stroombron voordat u enig onderhoud uitvoert

• Voer geen onderhoud uit voordat de druk uit de tank verwijderd is

WAARSCHUWING: Onderhoud wat niet in de handleiding beschreven wordt dient uitgevoerd te worden door

een gekwaliﬁceerd techneut. Het uitvoeren van dit onderhoud ontkracht de garantie

WAARSCHUWING: Sommige onderhoudsprocedures in deze handleiding vereisen algemene technische

kennis en vaardigheden. De compressor dienen enkel onderhouden worden door personen met de juiste

kennis en vaardigheden. Wanneer u enigszins twijfelt, laat u de compressor bij een CMC service center

onderhouden

Beschrijving Uit te voeren werk Voor elk gebruik Na 1 maand/eerste 20 uur Elke 3 maanden/50

uur Elke 6 maanden/100 uur Elke 12 maanden/300 uur

Motorolie

Controleer niveau X

Vervang X X

Luchtﬁlter

Inspectie X

Schoonmaak X

Koppelingen en

bevestigingsmiddelen

Controleer, draai vast en

vervang wanneer nodig X

Ventiel onderhoud Schoonmaak en verstel x (vereist een gekwaliﬁceerd

techneut)

Onderhoudsschema

270120_Z1MANPRO1.indd 16 16/11/2016 15:51

Schoonmaak

• Houd uw machine te allen tijde schoon. Vuil en stof doen de interne onderdelen snel slijten, wat de

levensduur aanzienlijk vermindert. Maak de machine met een zachte borstel of droge doek schoon.

Gebruik wanneer mogelijk zuivere, droge perslucht om door de luchtgaten te blazen

• Maak de behuizing met een vochtige doek en een licht schoonmaakmiddel schoon. Gebruik geen alcohol,

benzine of hardnekkig schoonmaakmiddel

• Gebruik geen bijtende stoffen voor het schoonmaken van plastic onderdelen

Het drukloos maken van de tank

• Wanneer u de tank van de compressor drukloos wilt maken, ontkoppeld u de machine van de stroombron

en trekt u ring in het midden van het druk verlosventiel (8) naar buiten

• De lucht ontsnapt via het ventiel totdat de ring verlost word of alle lucht verwijderd is

Afwateren

• Tijdens het gebruik van de compressor vormt vocht in de lucht opbergtank. De tank dient regelmatig

afgewaterd te worden om roestvorming te voorkomen

• Om vocht af te wateren opent u het afwaterventiel (13) aan de onderzijde van de tank door deze

ongeveer drie slagen linksom te draaien

• Wanneer al het vocht verwijderd is draait u het ventiel weer vast

Luchtﬁlter onderhoud

WAARSCHUWING: Gebruik de compressor nooit zonder de luchtﬁlter om snelle slijtage aan de interne

onderdelen te voorkomen. Zo zorgt u tevens voor een optimale levensduur en voorkomt u beschadiging aan

de compressor

1. Ontkoppel de luchtﬁlter (15) van de cilinderkop (4) door deze linksom te draaien

2. Verwijder de vleugelmoer van de luchtﬁltersamenstelling en verwijder het luchtﬁlterelement uit de

samenstelling

3. Was het ﬁlterelement grondig met warm water en een niet schuimende zeep of een speciaal, niet-

ontvlambaar oplosmiddel

WAARSCHUWING: Gebruik geen benzine of ander ontvlambaar oplosmiddel om het element schoon te maken

waar dit kan leiden tot brand en explosie

4. Droog de ﬁlter grondig

WAARSCHUWING: Wring het element niet uit waar dit het sponsmateriaal kan beschadigen

WAARSCHUWING: Installeer geen natte ﬁlter waar water in de luchtinlaat zorgt voor permanente motorschade

5. Dompel de droge ﬁlter in schone motorolie, of breng speciale luchtﬁlterolie op het ﬁlterelement aan. Knijp

licht in de ﬁlter om overmatige olie te verwijderen

Let op: Wanneer het ﬁlterelement opnieuw geïnstalleerd is, produceert de motor grote hoeveelheden rook

na het starten

6. Installeer de ﬁlter op de cilinderkop. Zorg ervoor dat de ﬁlter strak in de inlaatpoort geïnstalleerd is

Motorolie onderhoud

WAARSCHUWING: Motorolie is erg vervuilend en dient niet in het milieu terecht te komen. Verwijder olie

volgens lokale wetten en regels

WAARSCHUWING: Gebruikte motorolie kan verschillende huidziektes als huidkanker veroorzaken, wanneer

het herhaaldelijk voor langere tijd in contact is met de huid. Draag geschikte beschermende handschoenen en

was uw handen en andere huid met zeep en water na het hanteren van olie

Let op: Motorolie is het beste te verwijderen wanneer de compressor warm is. Wanneer de compressor koud

is, start u deze en laat u deze voor een aantal minuten lopen voordat u de olie vervangt.

WAARSCHUWING: Raak hete motortonderdelen niet aan

Let op: Motorolie wordt door de carter ontluchtingsﬁlter gegoten en verwijdert

1. Zorg ervoor dat de aan-/uitschakelaar (6) in de uit-stand staat

2. Verwijder de carter ontluchtingsﬁlter om het gat bloot te stellen

3. Plaats een sifonpomp in het vulpunt en verwijder de olie uit de compressor

4. Verwijs naar ‘Het vullen van de motor met motorolie’ voor informatie betreft het vullen van de motor

Opberging

WAARSCHUWING: Zorg ervoor dat de aan-/uitschakelaar (6) in de uit-stand staat, dat de machine ontkoppeld

is van de stroombron en dat de druk uit de tank verwijderd is voordat u de compressor opbergt

Het transporteren van de compressor

• De compressor is voorzien van een transporthandvat (9), aan de voorzijde van de eenheid. Dankzij het

formaat en gewicht dient de compressor altijd aan het handvat verplaatst worden

Het opbergen van de compressor

• Berg de compressor op een veilige plek, buiten het bereik van kinderen op

Voorbereiding voor langdurige opberging

• Wanneer de compressor voor langere tijd niet gebruikt gaat worden volgt u volgende stappen op:

• Maak de eenheid schoon en check volledig

• Maak het luchtﬁlter als beschreven schoon

• Vervang de motorolie als beschreven in de handleiding

• Bescherm alle onderdelen tegen roestvorming door het voorzien van een coating

Verwijdering

Bij de verwijdering van elektrische machines neemt u de nationale voorschriften in acht

• Elektrische en elektronische apparaten en accu’s mogen niet met uw huishoudelijk afval worden

weggegooid

• Neem contact op met uw gemeente voor informatie betreffende de verwijdering van elektrisch

gereedschap

• Olie mag niet met uw huishoudelijke afval worden weggegooid. Onjuiste verwijdering wordt mogelijk als

misdrijf gezien. Neem contact op met uw gemeente voor informatie betreffende de verwijdering van olie

270120_Z1MANPRO1.indd 17 16/11/2016 15:51

Probleem Mogelijke oorzaak Oplossing

De compressor motor start niet De opbergtank is vol Verwijder druk met behulp van het ventiel

De luchttank behoud geen druk Lekkages op aansluitingspunten

Maximaliseer de tankdruk, schakel de machine uit en breng zeep op de

aansluitingspunten aan om te controleren op lekkages. Draai koppelingen vast.

Wanneer het probleem aanhoudt neemt u contact op met een GMC service center

ADe machine produceert overmatige geluidsniveaus

en/of trilling

Laag olieniveau Schakel de compressor onmiddellijk uit en vul met een geschikte motorolie

Lager, zuiger of ventielbeschadiging Neem contact op met een GMC service center

Overmatig olieverbruik

Te hoog olieniveau Pas het olieniveau aan als beschreven in ‘Het vullen van de motor met motorolie’

Verstopte ontluchtingsﬁlter (3) Ontstop het ﬁlter en maak schoon met een geschikt schoonmaakmiddel

Zuigerring/cilinder versleten Neem contact op met een GMC service center

Probleemopsporing

270120_Z1MANPRO1.indd 18 16/11/2016 15:51

Keuringsinstantie: TÜV SÜD Product Service

De technische documentatie wordt bijgehouden door: GMC Tools

Datum: 17-10-2016

Handtekening:

Darrell Morris

Algemeen directeur

Naam en adres van fabrikant:

Powerbox International Limited, handelsregister nummer 06897059. Geregistreerd adres: Powerbox,

Boundary Way, Lufton Trading Estate, Yeovil, Somerset BA22 8HZ, Verenigd Koninkrijk

EG-verklaring van overeenstemming

De ondergetekende: Mr. Darrell Morris

Gemachtigd door: GMC Tools

Verklaart dat

Deze verklaring wordt verstrekt onder de volledige verantwoordelijkheid van de fabrikant.

Het hierboven beschreven voorwerp is conform de desbetreffende communautaire

harmonisatiewetgeving

Identiﬁcatienummer: GAC1500

Beschrijving: 2 pk. luchtcompressor, 50 liter

Voldoet aan de volgende richtlijnen:

• Machinerichtlijn 2006/42/EG

• Elektromagnetische verenigbaarheid 2014/30/EU

• RoHS-richtlijn 2011/65/EU

• EN 1012-1:2010

• EN 61000-6-1:2007

• EN 61000-6-3:2007+A1:2011

• EN 62321:2009

Garantie

Om uw garantie te registreren, gaat u naar onze website op

www.gmctools.com en voert u uw gegevens in*.

Uw gegevens worden opgeslagen in onze mailinglist (tenzij u anders aangeeft) voor informatie over

nieuwe producten. De ingevulde gegevens worden aan geen enkele derde partij beschikbaar gesteld.

Aankoopgegevens

Datum van aankoop:

Model: GAC1500

Serienummer:

(bevindt zich op motorbehuizing)

Bewaar uw aankoopbon als aankoopbewijs.

Indien dit product wordt geregistreerd binnen 30 dagen na aankoop, garandeert GMC de koper van

dit product dat indien een onderdeel defect is vanwege fouten in materiaal of uitvoering binnen 24

maanden na de datum van de oorspronkelijke aankoop, GMC het defecte onderdeel gratis repareert

of, naar eigen inzicht, vervangt. Deze garantie heeft geen betrekking op commercieel gebruik en

strekt zich niet uit tot normale slijtage of schade ten gevolge van een ongeluk, verkeerd gebruik of

misbruik.

*Registreer online binnen 30 dagen na aankoop.

Algemene voorwaarden zijn van toepassing.

Dit tast uw wettelijke rechten niet aan.

270120_Z1MANPRO1.indd 19 16/11/2016 15:51

Port de protection auditive

Port de lunettes de sécurité

Port du masque respiratoire

Port du casque

Port de gants

Lire le manuel d’instructions

Attention!

Construction de classe I (Mise à la terre)

NE PAS utiliser sous la pluie ou un environnement humide!

ATTENTION

Risque lié à la manutention manuelle.

Faites-vous aider pour déplacer ou lever ce produit.

ATTENTION : Ce produit est lourd : deux personnes sont nécessaires pour assembler l’appareil.

Attention

L’appareil peut démarrer sans prévenir

Risque d’électrocution

Surface chaude. NE PAS TOUCHER !

Interdiction : Ne pas ouvrir le robinet avant que le tuyau d’air soit branché

Conforme à la réglementation et aux normes de sécurité pertinentes (modèle UE seulement)

Protection de l’environnement

Les produits électriques usagés ne doivent pas être jetés avec les ordures ménagères. Veuillez

les recycler dans les centres prévus à cet effet. Pour de plus amples informations, veuillez

contacter votre municipalité ou point de vente.

Numéro du modèle : GAC1500

Tension : 230V~ 50Hz

Puissance : 1 500 W

Capacité du réservoir : 50 Litres

Pression maximale : 8 bar / 116 psi

Vitesse à vide : 2800 min-1

Déplacement de l’air libre : 100 L/min

Pression d’entrée : 1 bar (15 psi)

Pression de sortie : 0-8 bar (0-116 psi)

Débit d’air max : 200 L/min (7 Cfm)

Classe de protection :

Dimensions (L x l x H) : 325 x 780 x 680 mm

Poids net : 30,5 kg

Longueur du câble d’alimentation : 1,8 m

Caractéristique de l’huile : Synthétique 15w-40

Système de protection : Valve de sécurité

Du fait de l’évolution constante de notre développement produit, les caractéristiques des produits GMC

peuvent changer sans notiﬁcation préalable.

Informations sur le niveau d’intensité sonore et vibratoire:

Pression acoustique LPA: 75 dB(A)

Puissance acoustique LWA: 95 dB(A)

Incertitude K : 3 dB

L’intensité sonore peut dépasser 85 dB(A) et il est nécessaire que l’utilisateur prenne des mesures de

protection sonore.

VVolts

~, AC Courant alternatif

A, mA Ampère, Milliampère

noVitesse à vide

nVitesse nominale

psi

Livre-force par pouce carré

(unité de mesure de contrainte et

de pression anglo-saxonne)

cfm Pieds cubes par minute

° Degrés

Ø Diamètre

Hz Hertz

W, kW Watt, kilowatt

rpm Tours par minute

BSP British Standard Pipe (Filetage

standard britannique)

dB(A) Puissance acoustique en décibel

(A pondéré)

m/s2Mètres par seconde au carré

(magnitude des vibrations)

/min or min-1 (opérations) par minute

Introduction

Nous vous remercions d’avoir choisi cet équipement GMC. Ces instructions contiennent les informations

nécessaires pour vous en garantir un fonctionnement efﬁcace et en toute sécurité. Veuillez lire attentivement

ce manuel pour vous assurer de tirer pleinement avantage des caractéristiques uniques de votre nouvel

équipement.

Gardez ce manuel à portée de main et assurez-vous que tous les utilisateurs l’aient lu et bien compris avant

toute utilisation. Conservez-le pour toute référence ultérieure.

Description des symboles

La plaque signalétique ﬁgurant sur votre outil peut présenter des symboles. Ces symboles constituent des

informations importantes relatives au produit ou des instructions concernant son utilisation.

Caractéristiques techniques

Traduction des instructions originales

Abréviations pour les termes techniques

270120_Z1MANPRO1.indd 20 16/11/2016 15:51

Other manuals for GAC1500

Table of contents

Languages:

Other GMC Air Compressor manuals

GMC

GMC AC30G User manual

GMC

GMC EAC30 User manual

GMC

GMC GAC1500 User manual

GMC

GMC Syclone 4610 User manual

GMC

GMC AC24L User manual

GMC

GMC MOC6L User manual

GMC

GMC 40L User manual

Popular Air Compressor manuals by other brands

Scheppach

Scheppach HC30o Translation of original instruction manual

ABAC

ABAC Pro A29B/50 CM3 manual

California Air Tools

California Air Tools MP100LF owner's manual

KAESER

KAESER SM 7.5 Operator's manual

Ryobi

Ryobi R18AC Original instructions

KAESER

KAESER M135 SIGMA CONTROL MOBIL Service manual

Pulsar

Pulsar PCE6280 owner's manual

Clarke

Clarke SPYDER 3 Operation & maintenance instructions

Craftsman

Craftsman 15201 owner's manual

Panasonic

Panasonic SCROLL C-SB Series Applications manual

Vixen Air

Vixen Air VXO4831CF installation guide

Schulz

Schulz MSV 30 SA instruction manual

Hokuetsu

Hokuetsu Airman PDS100S-6B1 instruction manual

Clarke

Clarke SHHHAIR 50/9 Operation & maintenance instructions

Porter-Cable

Porter-Cable CPFAC2600P instruction manual

Quincy Compressor

Quincy Compressor QR-25 Series instruction manual

Vixen Horns

Vixen Horns VXC8301B installation guide

Doosan

Doosan XHP1070CM-1800 Operation Maintenance & Parts Manual
