GMP GM 110 PRO User manual

MANUALE UTENTE
USER MANUAL
UPS
GM 110 PRO
GM 112 PRO
GM 115 PRO
GM 120 PRO
10 –20 kVA
Uninterruptible Power Systems

- 2 -
INTRODUZIONE
Vi ringraziamo per la scelta del nostro prodotto.
La nostra azienda è specializzata nella progettazione, nello sviluppo e nella produzione di gruppi statici di continuità
(UPS).
L’UPS descritto in questo manuale è un prodotto di alta qualità, attentamente progettato e costruito allo scopo di
garantire le migliori prestazioni.
Questo manuale contiene le istruzioni dettagliate per l’uso e l’installazione del prodotto.
Per informazioni sull’utilizzo e per ottenere il massimo delle prestazioni dalla Vostra apparecchiatura, il presente
manuale dovrà essere conservato con cura vicino all’UPS e CONSULTATO PRIMA DI OPERARE SULLO
STESSO.
NOTA: Alcune immagini contenute nel documento sono poste a titolo indicativo e potrebbero non riprodurre fedelmente
le parti del prodotto rappresentate
TUTELA DELL’AMBIENTE
Nello sviluppo dei suoi prodotti l’azienda dedica ampie risorse nell’analisi degli aspetti ambientali.
Tutti i nostri prodotti perseguono gli obiettivi definiti nella politica del sistema di gestione ambientale sviluppato
dall’azienda in accordo con la normativa vigente.
In questo prodotto non sono utilizzati materiali pericolosi quali CFC, HCFC o amianto.
Nella valutazione degli imballi la scelta del materiale è stata fatta prediligendo materie riciclabili.
Per il corretto smaltimento si prega di separare e di identificare la tipologia di materiale costituente l’imballo seguendo la
tabella sottostante. Smaltire ogni materiale secondo le normative vigenti nel paese di utilizzo del prodotto.
DESCRIZIONE
MATERIALE
Pallet
Abete trattato HT
Angolare imballo
Stratocell/cartone
Scatola
Cartone
Tampone adesivo
Stratocell
Sacco di protezione
Polietilene HD
SMALTIMENTO DEL PRODOTTO
L'UPS contiene al suo interno materiali che (in caso di dismissione/smaltimento) vengono considerati RIFIUTI TOSSICI
e PERICOLOSI, ad esempio schede elettroniche e batterie. Trattare questi materiali secondo le legislazioni vigenti
rivolgendosi a personale qualificato. Un loro corretto smaltimento contribuisce a rispettare l’ambiente e la salute delle
persone.
© E’ vietata la riproduzione di qualsiasi parte del presente manuale anche se parziale salvo autorizzazione della ditta costruttrice.
Per scopi migliorativi, il costruttore si riserva la facoltà di modificare il prodotto descritto in qualsiasi momento e senza preavviso.

- 3 -
INDICE
PRESENTAZIONE 5
VISTE GM 1XX PRO 6
VISTA CONNESSIONI UPS 7
VISTA PANNELLO DI CONTROLLO ERRORE.IL SEGNALIBRO NON È DEFINITO.
BATTERY BOX (OPZIONALE) 9
INGRESSO BYPASS SEPARATO (OPZIONALE) 10
CARICABATTERIE INTERNI AGGIUNTIVI 10
TRASFORMATORE INTERNO (OPZIONALE) 10
INSTALLAZIONE 12
IMMAGAZZINAMENTO DELL’UPS E DEL BATTERY BOX 12
PREDISPOSIZIONE ALL’INSTALLAZIONE 12
INFORMAZIONI PRELIMINARI 12
COMPATIBILITA’ELETTROMAGNETICA 13
AMBIENTE D’INSTALLAZIONE 13
RIMOZIONE DELL’UPS E DEL BATTERY BOX DAL PALLET 14
CONTROLLO PRELIMINARE DEL CONTENUTO 15
POSIZIONAMENTO DELL’UPS E DEL BATTERY BOX 15
OPERAZIONI PER L’ACCESSO AI MORSETTI DELL’UPS /BATTERY BOX 15
COLLEGAMENTI ELETTRICI 16
SCHEMI DI CONNESSIONE ALL’IMPIANTO ELETTRICO 16
PROTEZIONI INTERNE ALL’UPS 19
DISPOSITIVI DI PROTEZIONE ESTERNI 20
SEZIONE DEI CAVI 21
CONNESSIONI 21
CONNESSIONI DEL MODELLO CON BYPASS SEPARATO 22
CONNESSIONE CON INGRESSO IN MONOFASE 22
R.E.P.O. 23
EXTERNAL SYNC 23
COLLEGAMENTO DEL BYPASS DI MANUTENZIONE REMOTO 24
CONNESSIONE DEL BATTERY BOX ALL’UPS 26
ESPANSIONI MULTIPLE 27
IMPOSTAZIONE DELLA CAPACITÀ NOMINALE DI BATTERIA -CONFIGURAZIONE SOFTWARE 27
SENSORE DI TEMPERATURA ESTERNO 27

- 4 -
PANNELLO REMOTO (OPZIONALE) 27
UTILIZZO 28
DESCRIZIONE 28
OPERAZIONI PRELIMINARI 29
PRIMA ACCENSIONE 30
ACCENSIONE DA RETE 31
ACCENSIONE DA BATTERIA 31
SPEGNIMENTO DELL’UPS 31
DISPLAY GRAFICO 32
MENU DISPLAY 34
MODALITÀ DI FUNZIONAMENTO 35
BYPASS PER MANUTENZIONE (SWMB) 35
ALIMENTATORE AUSILIARIO RIDONDANTE PER BYPASS AUTOMATICO 36
PRESE AUSILIARIE (OPZIONALI) 36
ENERGYSHARE 36
AUX OUTPUT 36
POWER WALK-IN 36
DECLASSAMENTO DEL CARICO (A 200V E 208V) 37
CONFIGURAZIONE UPS 37
PORTE DI COMUNICAZIONE 40
CONNETTORI RS232 E USB 40
COMMUNICATION SLOT 40
PORTA AS400 41
SEGNALATORE ACUSTICO (BUZZER) 42
SOFTWARE 43
SOFTWARE DI MONITORAGGIO E CONTROLLO 43
SOFTWARE DI CONFIGURAZIONE 43
RISOLUZIONE PROBLEMI 44
CODICI DI STATO /ALLARME 48
DATI TECNICI 52

- 5 -

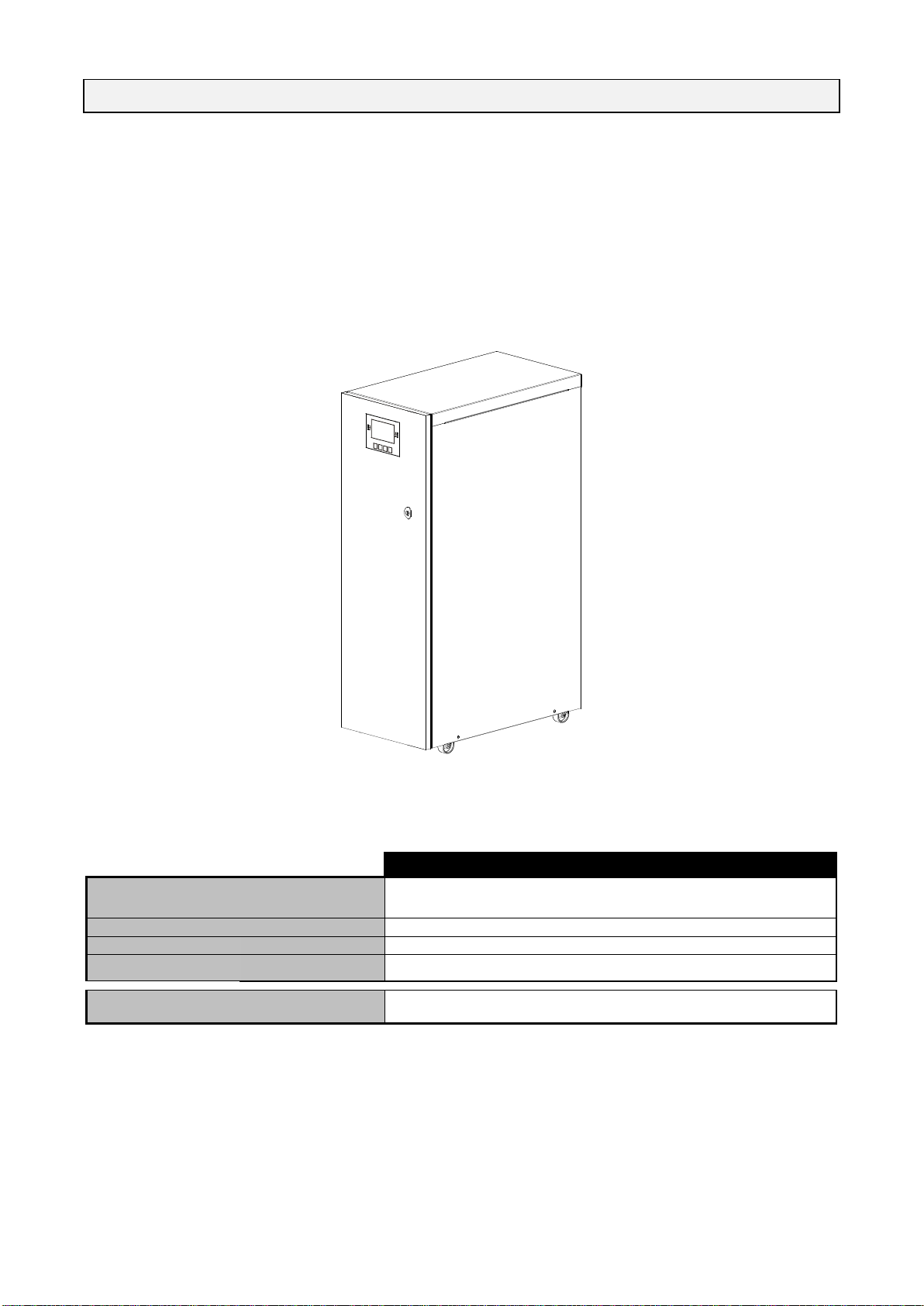

PRESENTAZIONE
La nuova serie di UPS trifase/monofase 10 –12 –15 –20 kVA (tipologia VFI-SS-111) sono stati progettati utilizzando lo
stato dell’arte della tecnologia oggi disponibile, in modo da garantire all’utilizzatore le massime prestazioni. L’impiego
delle nuove schede di controllo basate su architettura multiprocessore (DSP + P inside) unitamente al ricorso della
tecnologia a IGBT alta frequenza, consente straordinarie prestazioni sia per lo stadio di ingresso (distorsione armonica
corrente assorbita ≤ 3%) sia per lo stadio di uscita (distorsione tensione di uscita ≤ 1%).
Grazie a queste e a molte altre caratteristiche, unita alla sua semplicità di utilizzo, questa nuova serie traccia un nuovo
punto di riferimento nel mondo degli UPS con uscita monofase.
A seconda delle esigenze, è possibile scegliere tra due versioni differenti:
10 kVA
12 kVA
15 kVA
20 kVA
Potenza nominale
10000 VA
8000 W
12000 VA
9600 W
15000 VA
12000 W
20000 VA
16000 W
Fattore di potenza in uscita
0,8
0,8
0,8
0,8
Peso (con batterie)
315 Kg
320 Kg
325 Kg
330 Kg
L x P x A
440 x 850 x 1320 mm
Accessori
Armadi batterie –Schede di comunicazione –Sinottico remoto

- 6 -

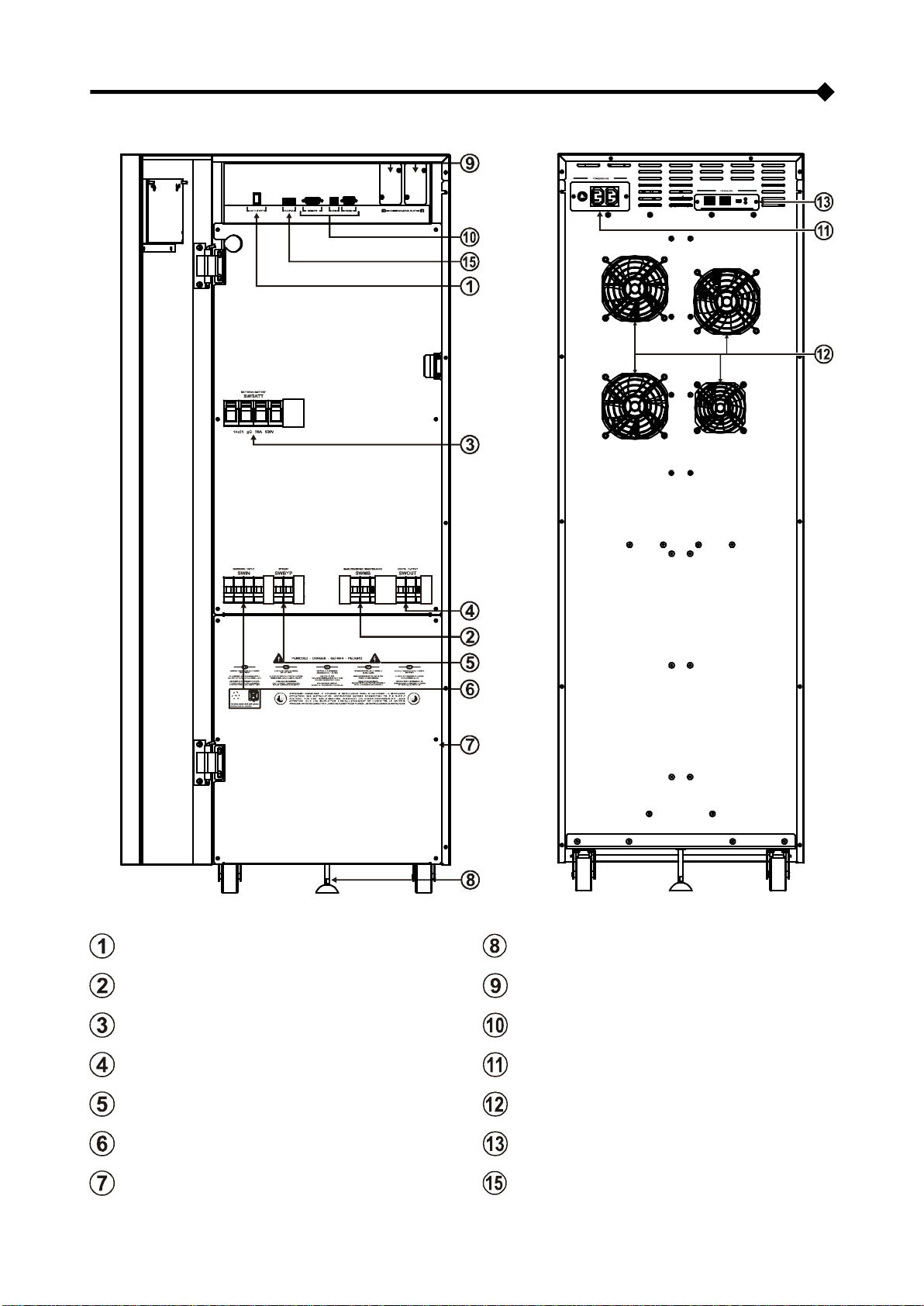

VISTE GM 1XX PRO
Pulsante di partenza da batteria (COLD START)
Piedino di freno
Interruttore di bypass manuale
Slot per schede accessorie di comunicazione
Sezionatore portafubili di batteria
Porte di comunicazione (AS400, USB, RS232)
Interruttore di uscita
Prese EnergyShare / Aux Output (10A max.) e
relativa protezione (opzionale)
Interruttore di bypass separato (opzionale)
Ventole di aereazione
Interruttore d’ingresso
Scheda per parallelo (opzionale)
Pannello copri-morsetti
Remote Emergency Power Off (R.E.P.O.)

- 7 -
VISTA CONNESSIONI UPS

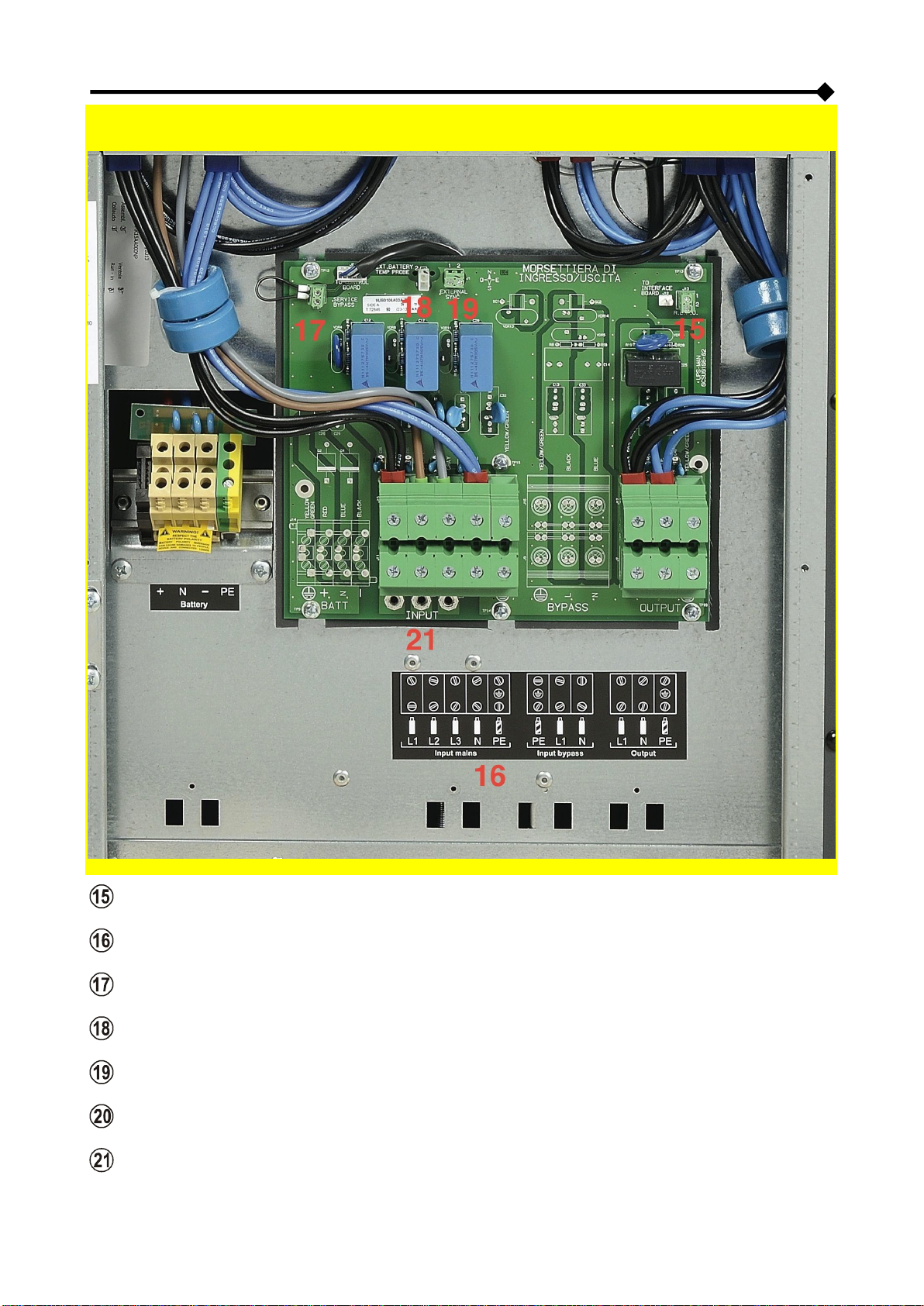

Connessione per comando R.E.P.O. (Remote Emergency Power Off).
Connessioni di potenza: BATTERIA, INGRESSO, BYPASS SEPARATO (opzionale), USCITA
Connessione per comando bypass di manutenzione remoto
Connessione per sonda di temperatura esterna Battery Box
Connessione per segnale di sincronismo esterno
Slot per scheda relè di potenza
Zona per barretta di cortocircuito monofase

- 8 -
Display grafico
Tasti Funzione *
Zona LED sinistra:
Zona LED destra:
Funzionamento da rete
Stand-by / Allarme
Funzionamento da batteria
Batterie da sostituire
Carico su bypass
Modalità ECO
* La funzione di ogni tasto è indicata nella parte inferiore del display e varia a seconda del menu.

- 9 -
BATTERY BOX (OPZIONALE)
IL BATTERY BOX E’ UN ACCESSORIO OPZIONALE.
Il Battery Box contiene al proprio interno le batterie che consentono di aumentare il tempo di funzionamento dei gruppi di
continuità in condizioni di black-out prolungati. Il numero di batterie contenute può variare secondo il tipo di UPS cui il
Battery Box è destinato. Occorre pertanto prestare la massima attenzione che la tensione di batteria del Battery Box sia
la stessa ammessa dall’UPS.
E’ possibile collegare ulteriori Battery Box in modo da costituire una catena adatta ad ottenere qualsiasi tempo di
autonomia in assenza di rete.
Questa serie di Battery Box è caratterizzata internamente da due rami distinti di batterie, uno a tensione positiva e l’altro
a tensione negativa rispetto al morsetto di neutro (N).

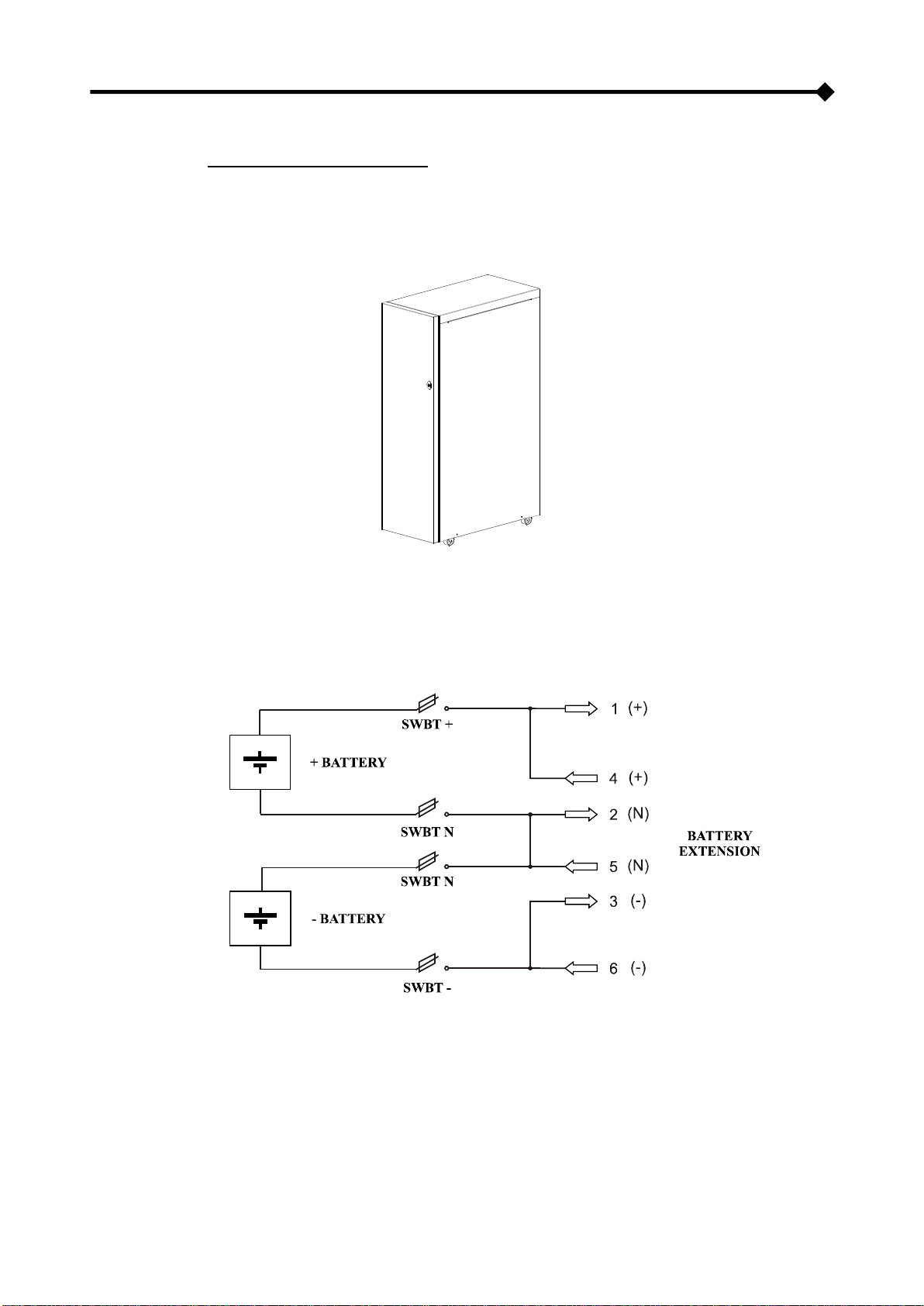

Lo schema di principio per il Battery Box è riportato qui di seguito.

- 10 -
INGRESSO BYPASS SEPARATO (OPZIONALE)
LA SERIE DI UPS NELLA VERSIONE DI (OPZIONALE) PRESENTA LA LINEA DI BYPASS SEPARATA DA
QUELLA DI INGRESSO.
La serie di UPS con Bypass Separato consente un collegamento distinto tra la linea d’ingresso e la linea di bypass.
L’uscita dell’UPS sarà sincronizzata alla linea di bypass in modo che, in caso di intervento del bypass automatico o di
chiusura dell’interruttore di manutenzione (SWMB), non vi siano scorrette commutazioni tra tensioni in controfase.
CARICABATTERIE INTERNI AGGIUNTIVI
Le schede caricabatterie interne aggiuntive vengono alimentate direttamente dalla rete ed hanno un assorbimento
pseudo sinusoidale.
Se il sezionatore di ingresso è chiuso ma l’interruttore I/0 è aperto (UPS spento) i caricabatterie funzionano
autonomamente. Per ottenere lo spegnimento totale di UPS e caricabatterie aggiuntivi è necessario aprire
l’interruttore di ingresso (SWIN).

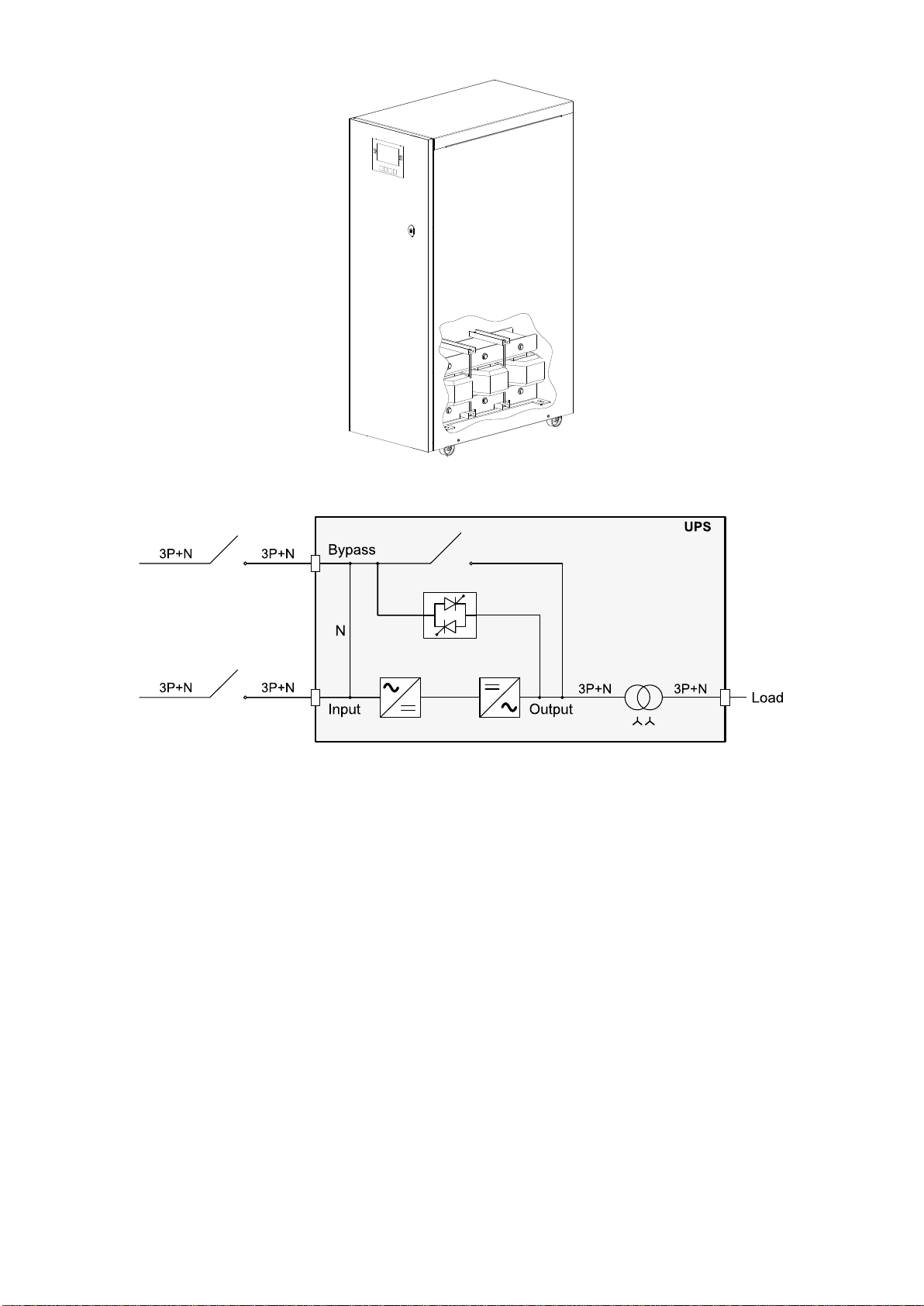

TRASFORMATORE INTERNO (OPZIONALE)
LA SERIE DI UPS NELLA VERSIONE OT (OPZIONALE) SI DIFFERENZIA DALLA VERSIONE STANDARD PER LA
PRESENZA DI UN TRASFORMATORE DI ISOLAMENTO AL POSTO DELLE BATTERIE.
Questa serie di UPS si presenta con un trasformatore di isolamento collegato ai morsetti di uscita dell’UPS.
NOTA: in questa versione di UPS viene fornita la linea di bypass separata.
Il trasformatore è collegato ai morsetti di uscita dell’UPS, pertanto i valori riportati a display si riferiscono alle
grandezze misurate a monte del trasformatore.
La presenza del trasformatore all’interno dell’UPS modifica il regime di neutro dell’impianto.
L’eventuale installazione di un “bypass di manutenzione remoto” in parallelo all’UPS risulta incompatibile con
la presenza del trasformatore. Qualora venga comunque inserito il “bypass di manutenzione remoto”,
assicurarsi che contestualmente alla chiusura del sezionatore di “bypass remoto” l’UPS venga isolato
dall’impianto aprendo i sezionatori di ingresso e/o d’uscita.
ATTENZIONE:
La commutazione su Bypass manuale non isola il trasformatore all’interno che pertanto continua ad
alimentare il carico; Il personale operante all’interno dell’UPS per attività di manutenzione, deve
essere consapevole che in tali condizioni ci sono parti sotto tensioni pericolose

- 11 -

- 12 -
INSTALLAZIONE
TUTTE LE OPERAZIONI DESCRITTE IN QUESTA SEZIONE DEVONO ESSERE ESEGUITE
ESCLUSIVAMENTE DA PERSONALE QUALIFICATO.
L’Azienda non si assume nessuna responsabilità per danneggiamenti causati da collegamenti errati
o da operazioni non descritte in questo manuale.
IMMAGAZZINAMENTO DELL’UPS E DEL BATTERY BOX
Il locale d'immagazzinamento dovrà rispettare le seguenti caratteristiche:
Temperatura:
0°÷40°C (32°÷104°F)
Grado di umidità relativa:
95% max
PREDISPOSIZIONE ALL’INSTALLAZIONE
INFORMAZIONI PRELIMINARI
Modelli UPS
10 kVA
12 kVA
15 kVA
20 kVA
Potenza nominale
10000 VA
12000 VA
15000 VA
20000 VA
Temperatura di funzionamento
0 ÷ 40 °C
Max. umidità relativa in funzionamento
90 % (senza condensa)
Max. altezza di installazione
1000 m a potenza nominale
(-1% Potenza per ogni 100 m sopra i 1000 m)
max 4000 m
L x P x A
440 x 850 x 1320 mm
Peso (con batterie)
315 Kg
320 Kg
325 Kg
330 Kg
Potenza dissipata a carico nominale
resistivo (pf=0.8) e con batteria in
tampone *
0.56 kW
480 kcal/h
1910 B.T.U./h
0.67 kW
580 kcal/h
2290 B.T.U./h
0.765 kW
660 kcal/h
2610 B.T.U./h
1.02 kW
880 kcal/h
3480 B.T.U./h
Potenza dissipata a carico nominale
distorcente (pf=0.7) e con batteria
carica *
0.49 kW
420 kcal/h
1660 B.T.U./h
0.58 kW
500 kcal/h
1990 B.T.U./h
0.67 kW
580 kcal/h
2290 B.T.U./h
0.90 kW
775 kcal/h
3070 B.T.U./h
Locale di installazione portata
ventilatori per asportare calore **
300 mc/h
355 mc/h
410 mc/h
545 mc/h
Corrente dispersa verso terra ***
< 7 mA
Grado di protezione
IP20
Ingresso cavi
dal basso / sul retro
*3,97 B.T.U./h = 1 kcal/h
** Per calcolare la portata d'aria può essere utilizzata la seguente formula: Q [mc/h] = 3,1 x Pdiss [kcal/h] / (ta - te) [°C]
Pdiss è la potenza dissipata espressa in kcal/h nell'ambiente d'installazione da tutte le apparecchiature installate.
ta= temperatura ambiente, te=temperatura esterna. Per tenere conto delle perdite occorre incrementare il valore ricavato del
10%.
Nella tabella è indicato un esempio di portata con (ta - te)=5°C e con carico nominale resistivo (pf=0.8).
(Nota: La formula è applicabile se ta>te; in caso contrario, l’installazione richiede un condizionatore).
*** La corrente di dispersione del carico si somma a quella dell’UPS sul conduttore di protezione di terra.

- 13 -
COMPATIBILITA’ELETTROMAGNETICA
Questo Gruppo di Continuità (UPS) è un prodotto che rispetta le normative vigenti di compatibilità elettromagnetica
(categoria C2).
In ambiente domestico può provocare interferenze radio. L’utilizzatore potrebbe dover adottare provvedimenti
supplementari.
Questo prodotto è dedicato ad un uso professionale in ambienti industriali e commerciali. Il collegamento ai connettori
USB e RS232 deve essere realizzato con i cavi in dotazione o comunque con cavi schermati e di lunghezza inferiore ai 3
metri.
AMBIENTE D’INSTALLAZIONE
Per la scelta del luogo d'installazione dell’UPS e del Battery Box osservare le seguenti note:
evitare gli ambienti polverosi
verificare che il pavimento sia in piano e in grado di sostenere il peso dell’UPS e del Battery Box
evitare ambienti troppo angusti che potrebbero impedire normali operazioni di manutenzione
l'umidità relativa ambiente non deve superare il 90%, senza condensa
verificare che la temperatura ambiente, con UPS funzionante, si mantenga tra 0 e 40°C
L’UPS è in grado di funzionare con una temperatura ambiente compresa tra 0 e 40°C. La
temperatura consigliata di funzionamento dell’UPS e delle batterie è compresa tra 20 e 25°C. Se
infatti la vita operativa delle batterie è mediamente di 5 anni con una temperatura di funzionamento di
20°C, portando la temperatura operativa a 30°C la vita si dimezza.
evitare il posizionamento in luoghi esposti alla luce diretta del sole o ad aria calda
Per mantenere la temperatura del locale di installazione nel campo sopra indicato occorre prevedere un sistema di
smaltimento del calore dissipato (il valore delle kW / kcal/h / B.T.U./h dissipate dall’UPS è indicato nella tabella riportata
nella pagina precedente). I metodi utilizzabili sono i seguenti:
ventilazione naturale
ventilazione forzata, consigliata se la temperatura esterna è inferiore (es. 20°C) alla temperatura alla quale si
vuole fare funzionare l’UPS o Battery Box (es. 25°C)
impianto di condizionamento, consigliato se la temperatura esterna è superiore (es. 30°C) alla temperatura
imposta per il funzionamento dell’UPS o Battery Box (es. 25°C)

- 14 -
RIMOZIONE DELL’UPS E DEL BATTERY BOX DAL PALLET
ATTENZIONE: PER EVITARE DANNI A PERSONE E/O ALL'APPARECCHIATURA SEGUIRE
SCRUPOLOSAMENTE LE SEGUENTI INDICAZIONI.
ALCUNE DELLE SEGUENTI OPERAZIONI NECESSITANO IL LAVORO DI DUE PERSONE.

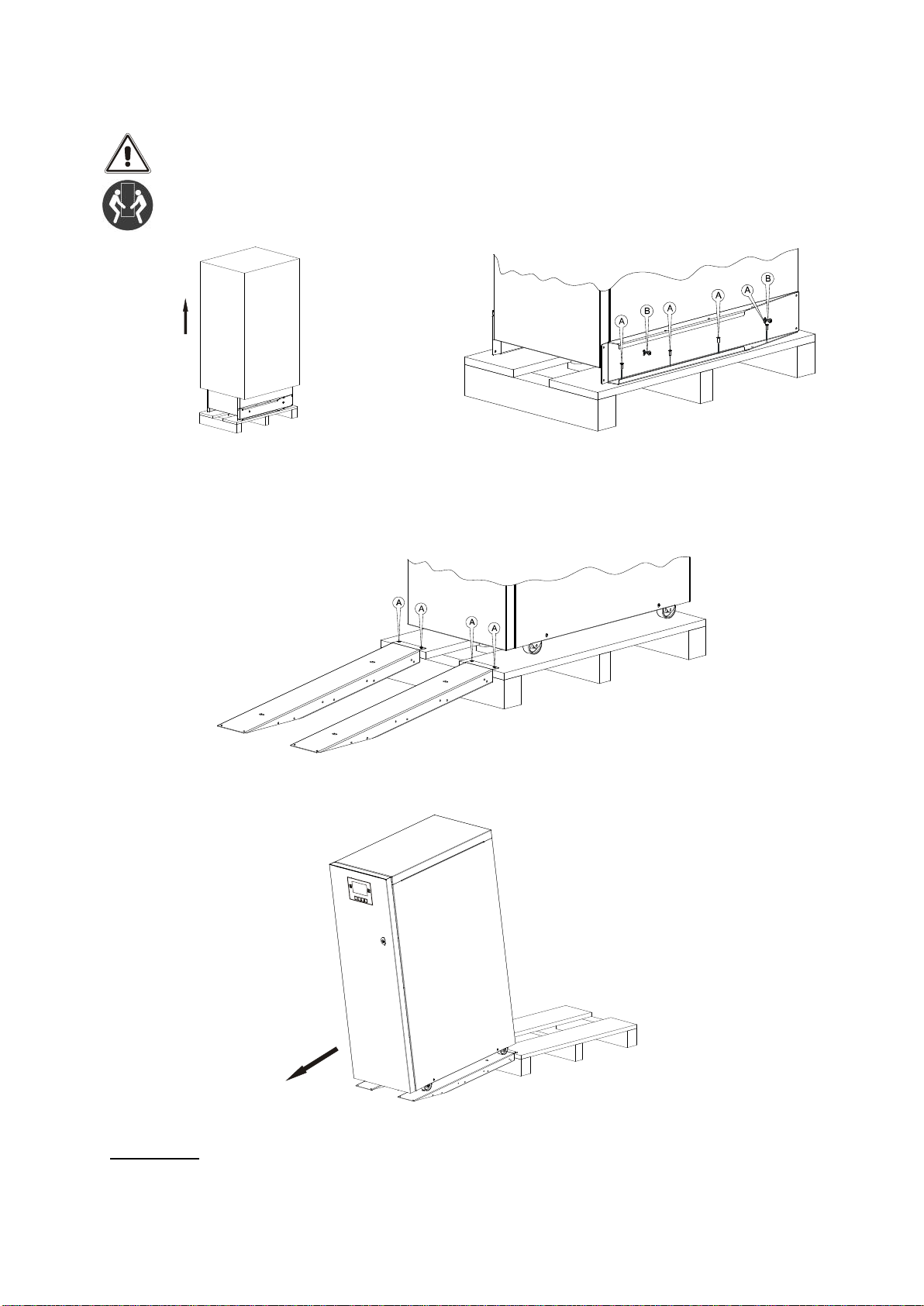

Tagliare le regge e sfilare dall'alto la scatola
di cartone. Togliere il materiale da imballo.
Rimuovere il contenitore accessori.
NOTA: la scatola accessori potrebbe trovarsi
all'interno dell’imballo o dietro la porta
dell'UPS.
Rimuovere le 2 staffe che fissano l’UPS al pallet svitando le
viti di tipo A e B.
Le staffe tolte precedentemente servono anche da scivoli. Fissare gli scivoli al pallet utilizzando le viti di tipo A e
facendo attenzione di allinearli in corrispondenza delle ruote.
Avvitare il piedino fino in fondo in modo da distanziarlo il più possibile dal piano del pallet
Assicurarsi che la porta sia ben chiusa.
ATTENZIONE: si raccomanda di far scendere l'UPS spingendolo dal retro, con la massima cautela e
accompagnandone la discesa. Dato il peso dell'apparecchiatura, questa operazione necessita del lavoro di
due persone.
NOTA: Si consiglia di conservare tutte le parti dell’imballo per eventuali utilizzi futuri

- 15 -
CONTROLLO PRELIMINARE DEL CONTENUTO
Dopo l’apertura dell’imballo, per prima cosa procedere alla verifica del contenuto.
UPS
BATTERY BOX (opzionale)
Scivoli in lamiera, Documento di garanzia, Manuale
d'uso, Cavo di collegamento seriale, Nr. 4 fusibili di
batteria (da inserire nei portafusibili "SWBATT"),
chiave porta frontale, Barretta di cortocircuito (con
nr. 3 viti per il fissaggio)
Scivoli in lamiera, Documento di garanzia, Nr. 4 fusibili di
batteria (da inserire nei portafusibili "SWBATT"), chiave
porta frontale
POSIZIONAMENTO DELL’UPS E DEL BATTERY BOX
Nel posizionamento si dovrà tenere conto che:
le ruote sono utilizzabili esclusivamente per il posizionamento accurato, quindi per spostamenti brevi.
le parti in plastica e la porta non sono idonee a fungere come punti di spinta o di appiglio.
davanti all’apparecchiatura si dovrà garantire almeno lo spazio libero sufficiente per consentire le operazioni di
avviamento/spegnimento e le eventuali operazioni di manutenzione ( 1,5 mt )
la parte posteriore dell’UPS deve essere posta ad almeno 30 cm dalla parete, per un corretto deflusso dell’aria
soffiata dalle ventole di aerazione
sulla parte superiore non dovranno essere appoggiati oggetti
Terminato il posizionamento bloccare l'apparecchiatura tramite l'apposito piedino di freno (vedi "Vedi viste frontali UPS"
punto 8) posto sotto i morsetti di connessione.
In zone sismiche o su sistemi mobili è possibile riutilizzare le staffe di fissaggio al pallet (scivoli) per ancorare l'UPS al
pavimento (vedi figura seguente). In normali condizioni le staffe non sono necessarie.
OPERAZIONI PER L’ACCESSO AI MORSETTI DELL’UPS /BATTERY BOX
Le operazioni seguenti sono da effettuare con UPS non collegato alla rete d'alimentazione, spento e
con tutti gli interruttori e i portafusibili dell'apparecchiatura aperti.
Seguire le seguenti istruzioni per aprire l'UPS:
aprire la porta

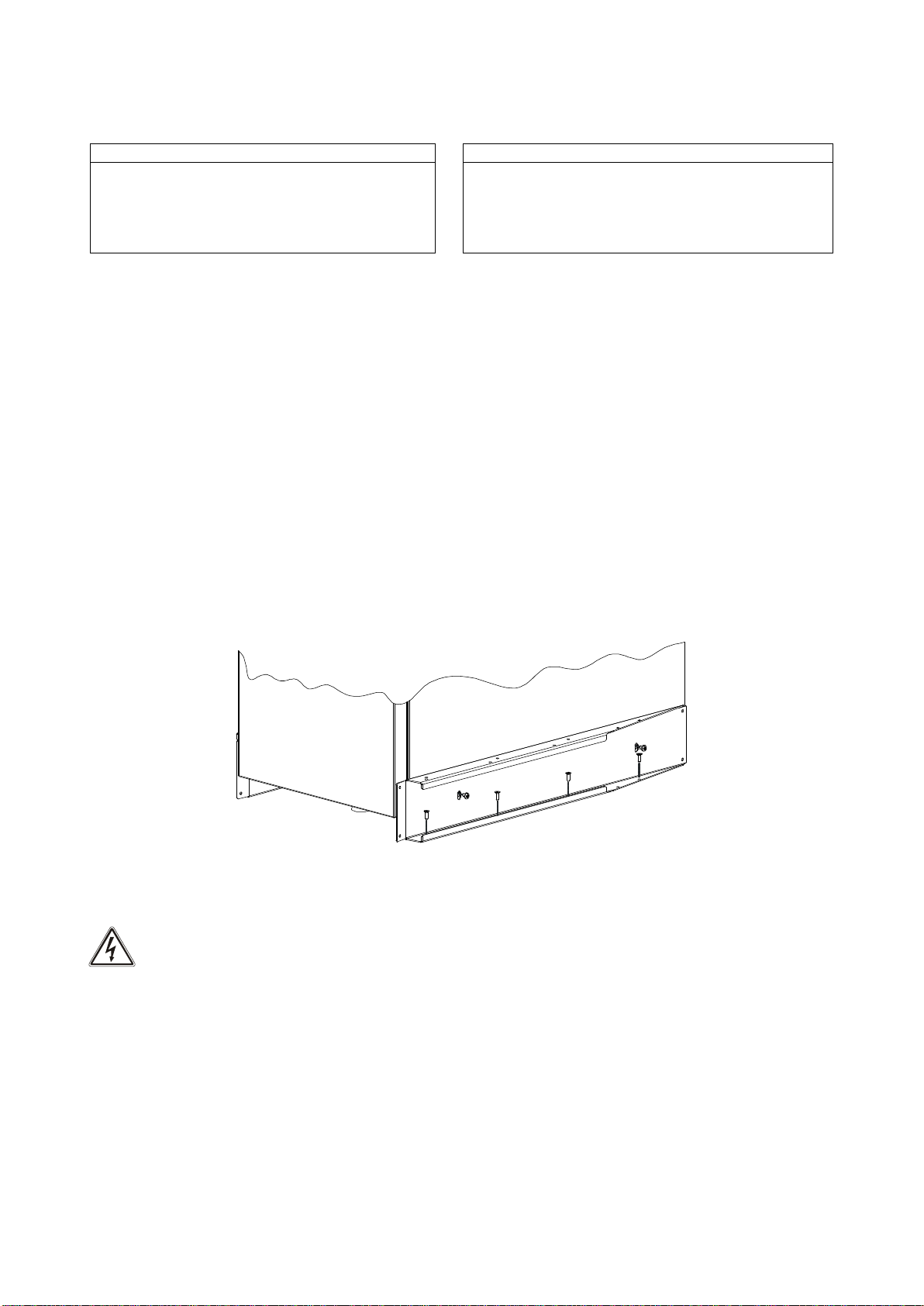

rimuovere il pannello copri-morsetti che copre gli interruttori (vedi "Viste UPS" punto 7)
Terminate le operazioni d'installazione all'interno dell'apparecchiatura ripristinare il pannello copri-morsetti e chiudere la
porta.

- 16 -
COLLEGAMENTI ELETTRICI
ATTENZIONE: è richiesto un sistema di distribuzione trifase a 4 fili per il collegamento trifase
d’ingresso.
L’UPS deve essere collegato ad una linea di alimentazione 3 fasi + neutro + PE (terra di protezione) di tipo
TT, TN o IT; è pertanto necessario rispettare la rotazione delle fasi.
Sono disponibili TRANSFORMER BOX (opzionali) per convertire gli impianti di distribuzione da 3 fili a 4 fili.

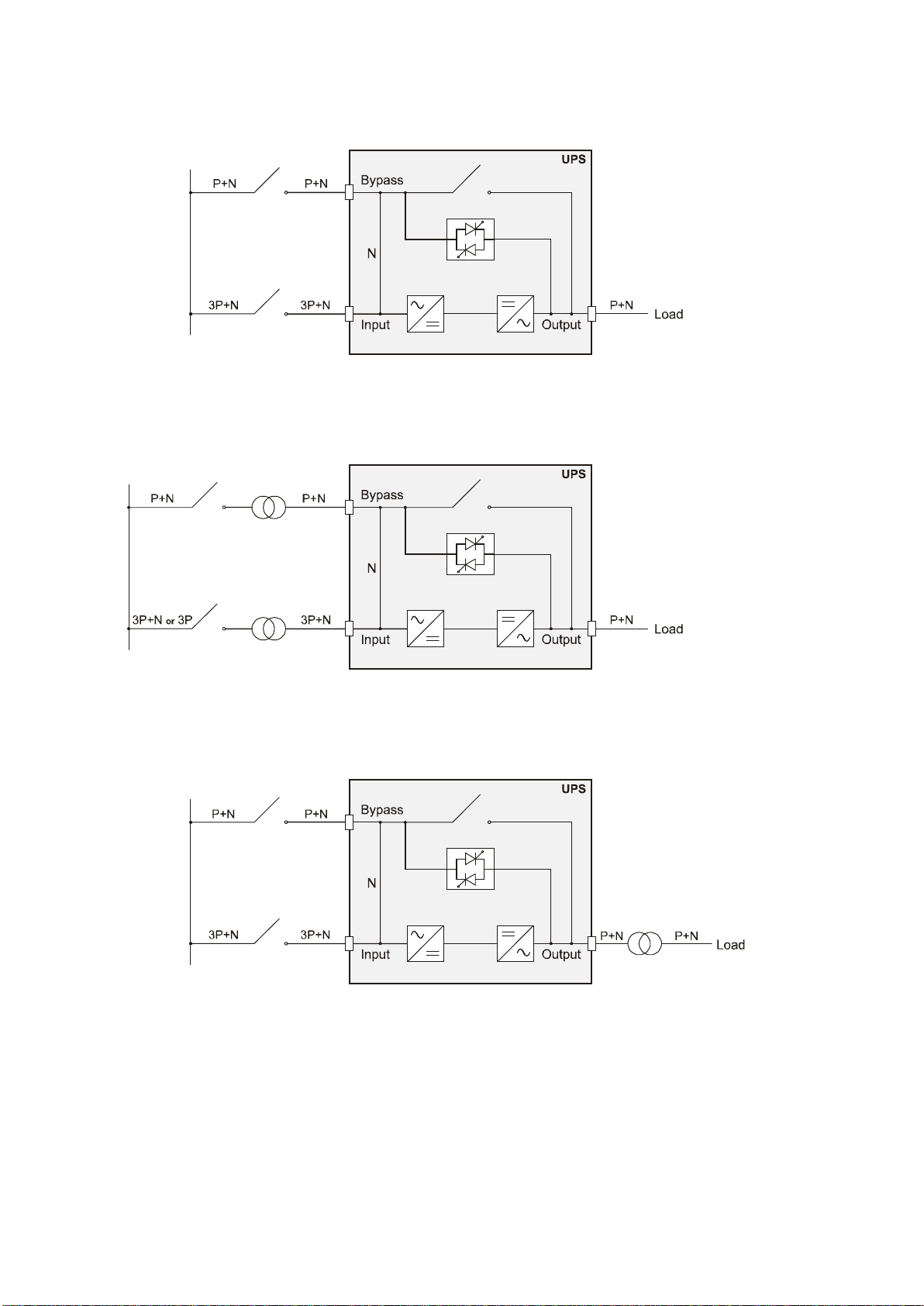

SCHEMI DI CONNESSIONE ALL’IMPIANTO ELETTRICO
NOTA: per gli schemi seguenti nel caso di collegamenti monofase sulla linea d’ingresso al posto di 3P+N è da
considerare P+N.
UPS senza variazione di regime di neutro
UPS con isolamento galvanico in ingresso
Nota: Nel caso di collegamento trifase il trasformatore deve essere dimensionato adeguatamente per il funzionamento
da bypass
UPS con isolamento galvanico in uscita

- 17 -
UPS senza variazione di regime di neutro e con ingresso bypass separato
UPS con isolamento galvanico in ingresso e con ingresso bypass separato
UPS con isolamento galvanico in uscita e con ingresso bypass separato

- 18 -
Bypass separato su linee separate:
se è presente l'opzione del bypass separato si dovranno posizionare i dispositivi di protezione sia sulla linea principale di
alimentazione che sulla linea dedicata al bypass (vedi “Dispositivi di protezione esterni”).
Nota: il neutro della linea di ingresso e quello di bypass sono accomunati all’interno dell’apparecchiatura, pertanto
dovranno essere riferiti allo stesso potenziale. Qualora le due alimentazioni fossero differenti, è necessario utilizzare un
trasformatore di isolamento su uno degli ingressi.
UPS senza variazione di regime di neutro e con ingresso bypass separato
connesso su linea di alimentazione indipendente
UPS con ingresso di bypass separato connesso su linea di alimentazione
indipendente e con isolamento galvanico in ingresso
UPS con ingresso di bypass separato connesso su linea di alimentazione
indipendente e con isolamento galvanico in uscita

- 19 -
PROTEZIONI INTERNE ALL’UPS
Nella tabella sottostante sono riportate le taglie dei sezionatori dell'UPS e le taglie dei fusibili di batteria (SWBATT): tali
dispositivi sono accessibili sul fronte dell'UPS.
Sono inoltre presenti le indicazioni relative ai fusibili interni (non accessibili) posti a protezione delle linee d'ingresso e
d'uscita e le correnti massime d'ingresso e nominali d'uscita. Per il posizionamento fare riferimento allo schema a blocchi
riportato nel paragrafo “Descrizione”, sezione “UTILIZZO”.
La sostituzione di un fusibile deve avvenire con un fusibile della stessa portata e con le medesime caratteristiche come
da tabella.
Sezionatori e Protezioni interne
Mod.
UPS
Interruttori non automatici
Fus. batteria
Corrente
[kVA]
Ingresso UPS
Uscita UPS /
Manutenzione / Bypass
separato
Ingresso
[A] Max *
Uscita
[A]
SWIN
SWOUT / SWMB /
SWBYP (opzionale)
SWBATT
3P+N **
P+N
Nominale
L1***
L2/L3
10
63A(4P)
63A(2P)
32A gG 400V (10x38)
49A
18A
55A
45A
12
63A(4P)
63A(2P)
32A gG 400V (10x38)
59A
21A
64A
55A
15
100A(4P)
100A(2P)
50A gG 400V (14x51)
72A
25A
76A
68A
20
100A(4P)
100A(2P)
50A gG 400V (14x51)
95A
33A
98A
91A
*La corrente di ingresso max è riferita ad un carico nominale (PF = 0,8) e alla tensione di ingresso di 346V (200V se
collegamento monofase), e con caricabatterie in carica con 4A.
** Nella versione con caricabatterie interni aggiuntivi (opzionale) la corrente d’ingresso massima sulle linee L2 e L3 va
aumentata di 7A.
*** Valore riferito al funzionamento da by pass in caso di ingresso trifase. In funzionamento normale L1=L2/L3.
CORTO CIRCUITO
In presenza di un guasto sul carico, l’UPS per proteggersi limita il valore e la durata della corrente erogata (corrente di
corto circuito). Tali grandezze sono funzioni anche dello stato di funzionamento dell’UPS nell’istante di guasto; si
distinguono i due differenti casi:
UPS in FUNZIONAMENTO NORMALE: il carico è commutato istantaneamente su linea di bypass
(I2t=25000A2s): la linea d'ingresso è collegata all'uscita senza nessuna protezione interna (in blocco dopo
t>0.5s)
UPS in FUNZIONAMENTO DA BATTERIA: l’UPS si auto-protegge erogando in uscita una corrente di circa 1.5
volte la nominale per 0.5s, spegnendosi dopo questo tempo
BACKFEED
L'UPS è dotato di protezione interna contro i ritorni di energia (backfeed) tramite dispositivi di separazione metallica.
E' disponibile un'uscita sulla scheda relé (opzionale) per poter comandare un dispositivo di sgancio da predisporre a
monte dell'UPS.
L'UPS ha un dispositivo interno (alimentazione bypass ridondante) che in caso di guasto alla macchina attiva
il bypass automaticamente mantenendo alimentato il carico senza nessuna protezione interna e senza
nessuna limitazione della potenza erogata al carico.
In questa condizione di emergenza qualsiasi perturbazione presente sulla linea d'ingresso si ripercuote sul
carico.
Si veda anche paragrafo “Alimentatore ausiliario ridondante per bypass automatico”, sezione “UTILIZZO”.

- 20 -
DISPOSITIVI DI PROTEZIONE ESTERNI
MAGNETOTERMICO
Nel gruppo di continuità sono previsti, come illustrato precedentemente, dispositivi di protezione sia per guasti all’uscita
che per guasti al suo interno.
Per la predisposizione della linea di alimentazione installare a monte dell'UPS un interruttore magnetotermico con curva
di intervento C seguendo quanto indicato nella tabella sottostante:
Protezioni esterne automatiche
Mod. UPS
Ingresso rete
Ingresso bypass separato
(P+N)
Ingresso Monofase (P+N)
Ingresso Trifase (3P+N)
Ups
10 –12 –15 –20 kVA
100A
100A
N.D.
Ups con bypass separato
15 –20 kVA
100A
63A
100A
Ups con bypass separato
10 –12 kVA
63A
40A
100A
Se il dispositivo di protezione a monte dell'UPS interrompe il conduttore di neutro deve anche interrompere
contemporaneamente tutti i conduttori di fase (interruttore quadripolare).
Protezioni di uscita (valori consigliati per la selettività)
Fusibili normali (GI)
In (Corrente nominale)/7
Interruttori normali (Curva C)
In (Corrente nominale)/7
Fusibili ultrarapidi (GF)
In (Corrente nominale)/2
DIFFERENZIALE
Nelle versioni senza trasformatore di separazione in ingresso, il neutro proveniente dalla rete d'alimentazione è collegato
al neutro d’uscita dell’UPS; non viene quindi modificato il regime di neutro dell’impianto:
IL NEUTRO D'INGRESSO E’ COLLEGATO AL NEUTRO D'USCITA
IL SISTEMA DI DISTRIBUZIONE CHE ALIMENTA L’UPS NON È MODIFICATO DALL’UPS
Il regime di neutro viene modificato solo se è presente un trasformatore di isolamento o quando l’UPS
funziona con neutro sezionato a monte.
Assicurare il corretto collegamento al neutro di ingresso perché la mancanza di questo potrebbe
danneggiare l’UPS.
In funzionamento con tensione di rete presente, un interruttore differenziale inserito all’ingresso interviene perché il
circuito d'uscita non è isolato da quello d'ingresso.
In ogni caso è sempre possibile inserire in uscita ulteriori interruttori differenziali, possibilmente coordinati con quelli
presenti in ingresso.
L’interruttore differenziale posto a monte dovrà avere le seguenti caratteristiche:
corrente differenziale adeguata alla somma di UPS + Carico; si consiglia di tenere un margine opportuno per
evitare interventi intempestivi (100mA min. - 300mA consigliato)
tipo B
ritardo maggiore o uguale a 0,1s
