GMT C10 User manual

BETRIEBSANLEITUNG / USER MANUAL
GEBRUIKERSHANDLEIDING (Editie: Feb-2020)
Schnellwechsler / Quick Connector / Snelwissel
GMT C10

GMT C10
2
Inhaltverzeichnis / Index / Inhoudsopgave
Betriebsanleitung Deutsch Seite: 3 – 13
Usermanual English Page: 15 – 25
Gebruikershandleiding Nederlands Bladzijde: 27 – 37
Ersatzteile / Spare parts / Onderdelen 39 – 42

GMT C10
3
Betriebsanleitung Schnellwechsler GMT C10
Inhaltverzeichnis
Inhaltverzeichnis...................................................................................................................................... 3
1 Allgemein .............................................................................................................................................. 4
1.1 Gebrauch der Anleitung ................................................................................................................ 4
1.2 Warnungen und Warnungspiktogramme .................................................................................... 4
2 Sicherheitsvorschriften ......................................................................................................................... 4
3 Inbetriebnahme ................................................................................................................................... 6
3.1 Die Hydraulikschläuche markieren .............................................................................................. 7
3.2 Montage Rotatorplatte ................................................................................................................ 8
3.3 Montage Werkzeugplatte auf Fällgreifer ..................................................................................... 8
3.4 Montage Werkzeugplatte auf Holzgreifer ................................................................................... 9
3.5 Den Schnellwechsler ankoppeln und abkoppeln ......................................................................... 9
4. Technische Daten .......................................................................................................................... 13
5 Erweiterungssatze .............................................................................................................................. 13
5.1 Werkzeugplatte mit Lasthaken ................................................................................................... 13
6 Ersatzteile / Spare parts / Onderdelen ............................................................................................... 39
6.1 Teilenummern - Part numbers – Onderdeelnummers ................................................................ 40

GMT C10
4
1 Allgemein
1.1 Gebrauch der Anleitung
Diese Gebrauchsanleitung ist für Menschen ausgedacht worden die bereits praktische Erfahrung mit
(Forst)Maschinen haben. Die Benutzung von allgemeinen Kenntnissen und Fertigkeiten wird den
Gebrauch dieser Anleitung fördern.
Die Warnungspiktogramme zeigen sehr wichtige Informationen über die Sicherheitsrisiken. Die
Gefahren verschiedener Situationen können zu Invalidität oder sogar zum Tod führen.
Die Achtungspiktogramme geben an das ein Produkt, Prozess oder eine Umwelt beeinflusst werden
kann.
Alle Beschreibungen, Instruktionen und technischen Daten dieser Anleitung sind auf die meist
rezenten Informationen über den Schnellwechsler basiert.
Das Produkt ist fortwährend in Entwicklung und deswegen behält der Hersteller sich das Recht vor um
ohne vorhergehende Bekanntmachung Änderungen im Produkt vorzunehmen.
1.2 Warnungen und Warnungspiktogramme
Es sind auf bestimmten Einzelteilen Warnungen und Warnungspiktogramme angebracht worden. An
Hand dieser Texte und Piktogramme können persönliche Unfälle und Schaden an dem Schnellwechsler
vermieden werden.
2 Sicherheitsvorschriften
Diese Sicherheitsvorschriften beugen nicht nur alle gefährlichen Situationen und Unfälle beim
Gebrauch dieses Schnellwechsler vor, sondern tragen wesentlich zur Vorbeugung von gefährlichen
Situationen und Unfällen bei.
Zur Ergänzung der Daten und Instruktionen die hierbei verschafft werden sollen auch die gesetzlichen
Vorschriften befolgt werden.
Machen Sie sich vorzeitig mit dem Schnellwechsler und mit dem daran montierten Fällgreifer oder der
Holzgreifer vertraut.
Befolge genau alle Instruktionen der Gebrauchsanleitung, damit gefährliche Situationen vermieden
werden und keiner in Gefahr gerät.

GMT C10
5
Die Verwendung die Schnellwechsler ist nur gestattet wenn alle Sicherheitsvorschriften sorgfältig
durchgelesen sind und alles richtig montiert/installiert worden ist.
Sorg für passende Kleidung damit Sie und andere niemals hängen bleibt.
Verwende persönliche Sicherheitsausstattungen wie Sicherheitshandschuhe, eine Sicherheitsbrille,
einen Sicherheitshelm und Ohrenschütze.
Beachte das Risiko von Ausrutschen während der Arbeiten am/mit dem Schnellwechsler.
Sorge dafür dass keine Umstehenden sich innerhalb eines Umkreises von 50 Metern ab die Maschine
befinden.
Bei der Montage des Schnellwechsler soll die Maschine ausgeschaltet sein. Sorge dafür dass das
System drucklos ist oder wird indem Sie nochmals einen Joystick oder Hebel bedienen.
Unter Alkohol- und/oder Drogeneinfluss darf auf keiner einzigen Weise Gebrauch von der Maschine
und der Schnellwechsler mit daran dem Fällgreifer oder der Holzgreifer gemacht werden oder
Reparaturen ausgeführt werden.
Führen Sie den Unterhalt und die Reparaturen ruhig und sorgfältig aus.
Wenn ein Ersatzteil benötigt wird, soll dieses bei dem Hersteller oder einem Händler des
Schnellwechsler bestellt werden. Nur so sind Original teile erhältlich.
Vor der Wartung und/oder Reparatur am Schnellwechsler soll die Maschine ausgeschaltet sein und
muss das System drucklos sein. Dies ist notwendig für eine sichere Ausführung der Arbeiten.
Stelle bei Beendung der Arbeiten oder wenn die Maschine vorübergehend gestoppt wird den
Fällgreifer oder den Holzgreifer auf einen stabilen Untergrund.
Vermeiden Sie den Kontakt mit Ölen und Fetten. Diese können eine irritierende Reaktion auf der Haut
geben und schädlich für die Gesundheit sein. Wenn Sie mit diesen Stoffen arbeiten dann sollen Sie die
Instruktionen und Vorschriften des diesbezüglichen Herstellers vorzeitig gut durchlesen.
ACHTUNG: Sei vorsichtig mit Öl auf Betriebstemperatur!
Treffe passende Sicherheitsmaßnahmen beim Gebrauch von Ölen und Fetten. Dies können
Sicherheitshandschuhe, schützende Creme und eine Sicherheitsbrille sein.
Verwende kein Öl oder Fett für die eventuelle Reinigung der Hände. Diese können Spuren von Metallen
und/oder Zusatzstoffen enthalten die Schaden an den Händen verursachen können.
Wenn Öl oder Fett eine irritierende Reaktion an den Händen oder anderen Körperteilen verursacht
haben, konsultiere dann sofort einen Arzt!
Defekte und/oder beschmutzte Hydraulikschläuche sollen in eine korrekte Weise bei der dazu
bestimmten Abfuhradresse abgeführt werden.

GMT C10
6

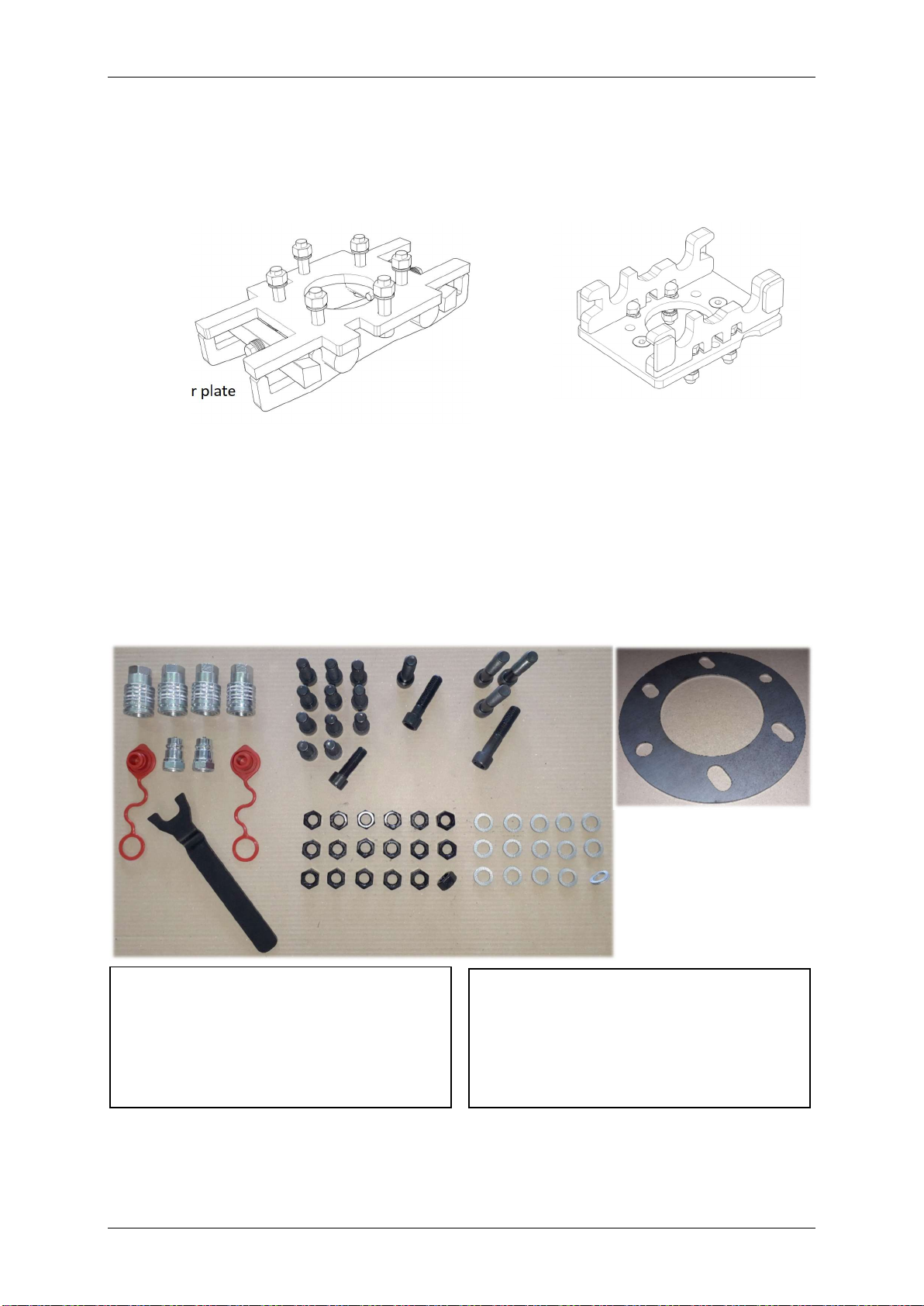

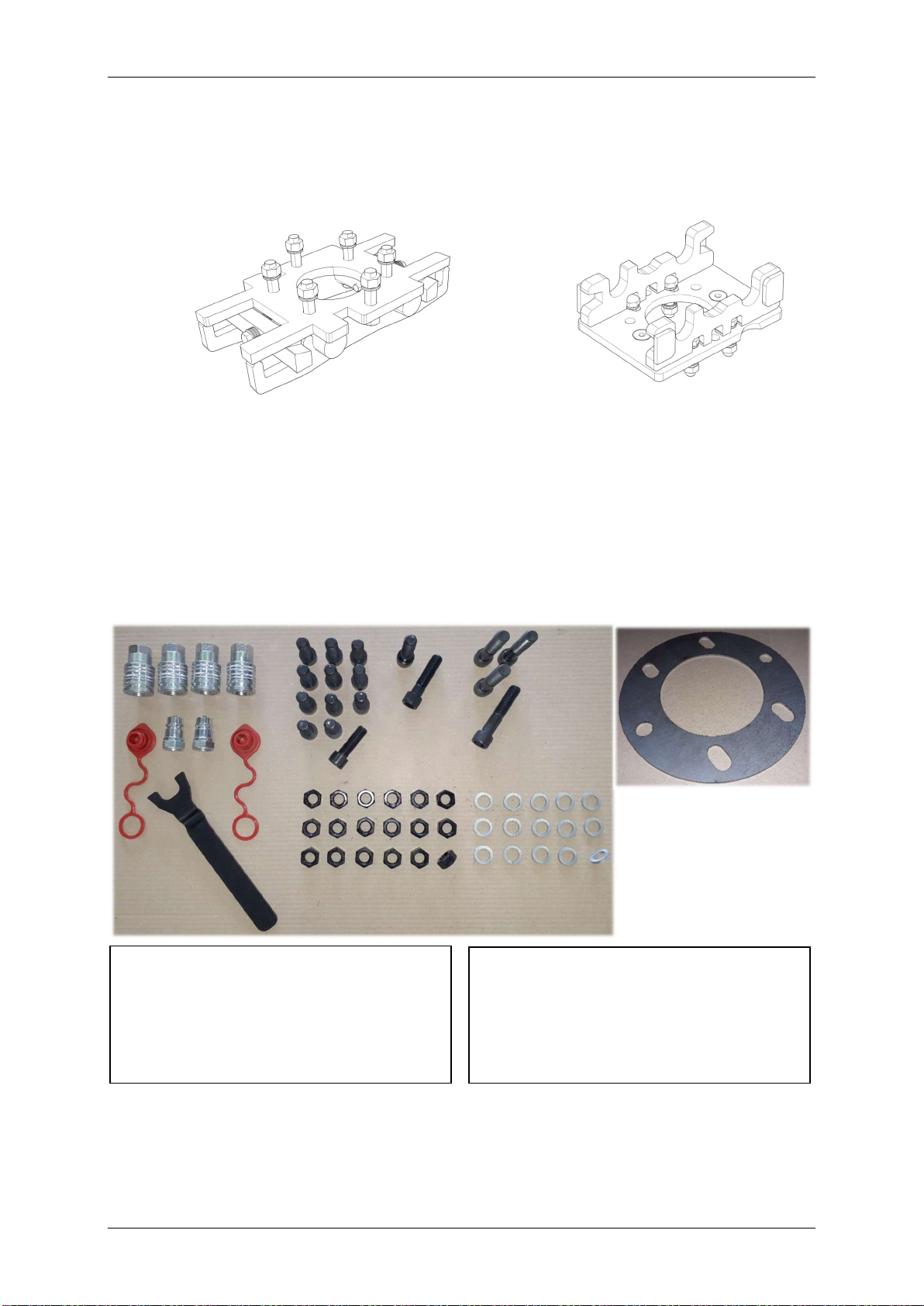

3 Inbetriebnahme
Der Schnellwechsler besteht aus 3 Teile;
 1 x Montageplatte für Rotator → Rotatorplae
 2 x Werkzeugplatte
4 x Schnellkupplung weiblich
2 x Schnellkupplung männlich
2 x Staubkappe für weibliche
Kupplungen
1 x Schlussel für Hydraulik
Schnellkupplungen
12 x Bolzen M16 x 50
2 x Bolzen M16 x 65
4 x Bolzen M16 x 80
18 x Mutter M16
18 x Sicherungsscheiben M16
1 x Scheibe für die Holzgreiferplatte
Verschiedene Inhalt dem Schnellwechslersatz ist
möglich.
Die Rotator Montageplatte ist universal und ist für
die Montageplatten des Fällgreifers und Holzgreifern
passend gemacht worden. Die Montageplatte für
den Rotator wird geliefert mit zwei assemblierte
Keile.
Werkzeug
platte
Rotatorplatte

GMT C10
7

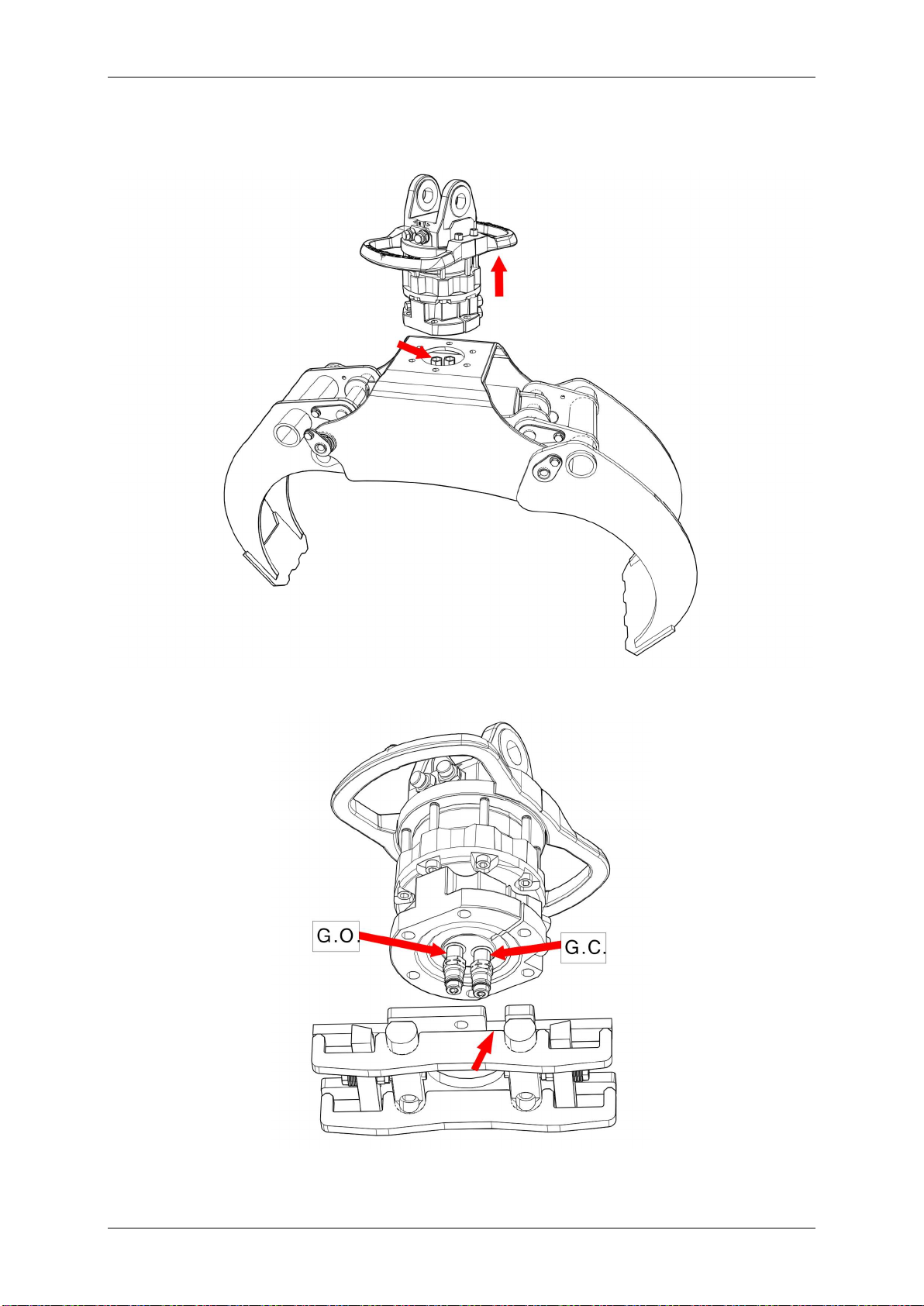

3.1 Die Hydraulikschläuche markieren
Wenn Ihr Greifer vom Rotator demontiert wird ist es sinnvoll um die beide Schläuche zu markieren mit
G.O. und G.C.
Wenn die Rotatorplatte montiert wird beobachte dann das die Schlauch für Greifer schließen (G.C.)
sich bei die Aussparung befindet.

GMT C10
8
3.2 Montage Rotatorplatte
Die Rotatorplatte hat das gleiche Lochbild wie der Flansch eines Rotators.
Die männliche Schnellkupplungen werden unterhalb die Rotator verschraubt.
3.3 Montage Werkzeugplatte auf Fällgreifer
Die Werkzeugplatte hat das gleiche Lochbild für die Bolzen wie den Fällgreifer.
Die weibliche Schnellkupplungen werden montiert an die beide Schläuche von Fällgreifer für die
Greifer Auf & Zu Funktion.
Achtung: Konsultieren Sie die Gebrauchsanleitung des Fällgreifer für die richtige Markierung von die
Schlauchen. Es ist wichtig die richtige Schlauchen auf die G.C. und G.O. zu montieren um eines
korrektes funktionieren des Fällgreifer zu garantieren. Beobachte das die Schlauch für Greifer
schließen (G.C.) sich bei die Buckel für die Aussparung befindet.
Buckel für die
Aussparung
Aussparung

GMT C10
9
3.4 Montage Werkzeugplatte auf Holzgreifer
Die Werkzeugplatte hat das gleiche Lochbild für die Bolzen wie den Greifer.
Der weibliche Hydraulikverschluss der Schnellkopplungen wird an den bestehenden
Hydraulikschläuchen der Greifer befestigt. Wenn die Werkzeugplatte montiert wird beobachte dann
das die Schlauch für Greifer schließen (G.C.) sich bei die Buckel für die Aussparung befindet.
3.5 Den Schnellwechsler ankoppeln und abkoppeln
Achtung: Wenn man die Schläuche an- oder abkoppeln will soll die Maschine ausgeschaltet sein und
muss das System drucklos sein. Dies ist notwendig für eine sichere Ausführung der Arbeiten.

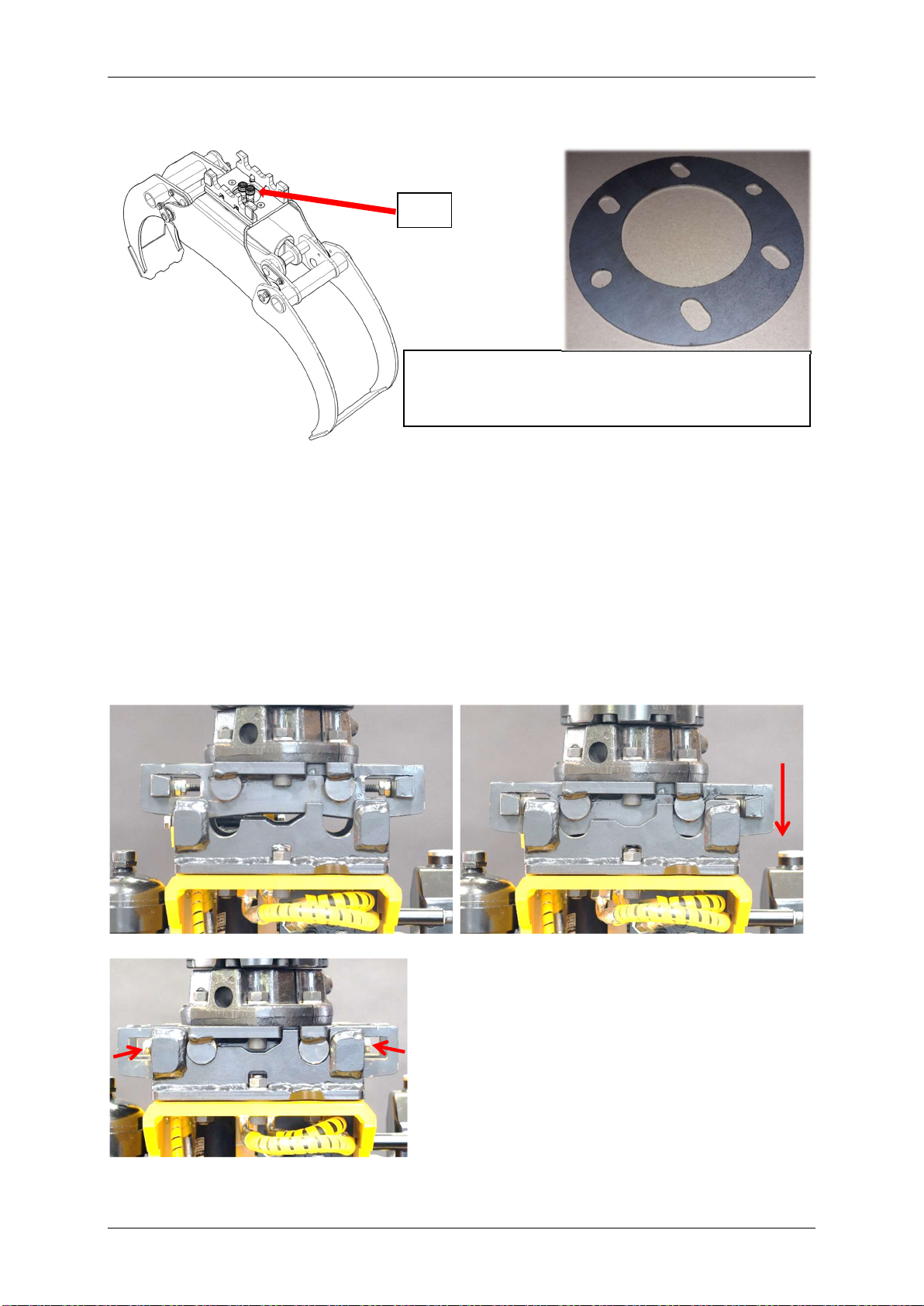

Ankoppeln
Die Befestigungsplatten passen nur auf eine einzige Weise in einander. Stellen Sie den Rotatorplatte
genau über die Werkzeugplatte des Fällgreifer oder der Holzgreifer. Danach senken lassen sodass die
Achsen in die Aussparung fallen.
Die Bolzen zum Festziehen der Keile müssen beide gleich
weit angezogen werden bis der Spielraum zwischen den
Tellerfedern nahezu null ist.
Wenn der Greifer eine
Aussparung hätte dann
verwende die mitgelierte Scheibe zwischen den Greifer
und die Werkzeugplatte.
G.C.

GMT C10
10
Achtung: Der Moment der
Anziehung darf nicht mehr als 50Nm
betragen!
Die Schnellkopplung für die
Hydraulik in einander klicken mittels
Hebelwirkung mit Hilfe des
mitgelieferten Schlüssels. Sorgen Sie
dafür daβ das Ölsystem drucklos ist.
Achtung: Konsultieren Sie die Gebrauchsanleitung des Fällgreifer für die richtige Markierung von die
Schlauchen. Es ist wichtig die richtige Schlauchen auf die G.C. und G.O. zu montieren um eines
korrektes funktionieren des Fällgreifer zu garantieren.

GMT C10
11
Abkoppeln
Die Schnellkopplung für die Hydraulik aus einander klicken mittels Hebelwirkung mit Hilfe des
mitgelieferten Schlüssels. Sorgen Sie dafür daβ das Ölsystem drucklos ist.

GMT C10
12
Drehen Sie beide Bolzen soweit los bis die Keile gegen den Anschlag kommen.
Bedienen Sie den Kran nach oben, der Rotatorplatte löst sich von dem Werkzeugplatte.

GMT C10
13
4. Technische Daten
Eigenes
Gewicht
24 kg
Max
.
zulässiges Gewicht
10.000 kg
Maximaler Arbeitsdruck
25 MPa / 250 bar
Die Abmessungen sind in Millimetern.
5 Erweiterungssatze
5.1 Werkzeugplatte mit Lasthaken
Der Haken ist geeignet für ein Last von maximal 5,4 Tonnen.

GMT C10
14
This page is intentionally left blank
Diese Seite ist absichtlich leer gelassen
Deze bladzijde is bewust leeg gelaten

GMT C10
15
Usermanual Quick Connector GMT C10
Contents
Contents ................................................................................................................................................ 15
1 General ............................................................................................................................................... 16
1.1 Use of this manual ...................................................................................................................... 16
1.2 Warnings and warning pictograms ............................................................................................. 16
2 Safety guidelines................................................................................................................................. 16
3 Preparation for use ............................................................................................................................. 18
3.1 Marking the hydraulic hoses ...................................................................................................... 19
3.2 Mounting the plate to the rotator .............................................................................................. 20
3.3 Mounting the plate to the felling grapple ................................................................................... 20
3.4 Mounting the plate to the wood grapple .................................................................................. 21
3.5 Connect and disconnect the quick connector............................................................................. 21
4 Technical specifications ...................................................................................................................... 25
5 Expansion sets .................................................................................................................................... 25
5.1 Mounting plate with swivel hook................................................................................................ 25
6 Ersatzteile / Spare parts / Onderdelen ............................................................................................... 39
6.1 Teilenummern - Part numbers – Onderdeelnummers ................................................................ 40

GMT C10
16
1 General
1.1 Use of this manual
This user manual has been compiled for persons who have previous practical experience in the use of
(forestry) machinery. Applying common sense and skills will supplement the use of this user manual.
Warning pictograms provide highly important information about safety risks. The dangers posed by
various situations can result in incapacitation or fatality.
Attention pictograms indicate that products, processes or the environment can be affected.
All descriptions, instructions and technical details contained in this user manual are based on the most
up-to-date information available on the Quick Connector.
This product is constantly being further developed, and the manufacturer therefore reserves the right
to modify the product without prior notice.
1.2 Warnings and warning pictograms
Warnings and warning pictograms have been added to certain components. These texts and
pictograms must be noted in order to prevent injury to persons and damage to the Quick Connector.
2 Safety guidelines
These safety regulations cannot eliminate all hazardous situations and accidents related to use of the
Quick Connector. However, they will be as effective as possible in preventing potential hazardous
situations and accidents.
Legal regulations must also be observed in addition to the details and instructions provided here.
Familiarize yourself with the quick connector and the attached felling grapple or wood grapple before
use. Knowledge about (energy) wood felling and tree maintenance is also preferred.
Observe all instructions contained in the user manual in order to prevent hazardous situations and
avoid endangering any persons.
The quick connector may only be used once all safety regulations have been thoroughly read and all
components have been correctly attached/installed.
Wear appropriate clothing to prevent being trapped by the machinery.

GMT C10
17
Use PPE such as safety gloves, safety glasses, a safety helmet and hearing protection.
Make sure that no bystanders are within a 50-meter radius of the equipment.
The carrying vehicle must be turned off during mounting of the quick connector. Make sure that the
system is depressurized, or depressurize it by moving the joystick or handle.
Under no circumstances may the quick connector with its attached felling grapple or wood grapple be
used or repaired by persons under the influence of alcohol or narcotics or by persons who take certain
medication.
Maintenance and/or repairs must be carried out slowly and carefully.
If replacement or spare parts are needed, these must be ordered from the felling grapple manufacturer
or distributor. This is the only way of obtaining original parts.
The carrying vehicle must be turned off and the system must be depressurized before
maintenance/repair is carried out on the quick connector. This is essential to ensure that work is
carried out safely.
Rest the felling grapple or wood grapple on a firm surface when work is complete or when temporarily
turning off the carrying vehicle.
Avoid contact with hydraulic fluid and lubricants. These can have an irritating effect on the skin and
can be harmful to health. When using these substances, instructions and guidelines from the relevant
manufacturer must be read thoroughly in advance.
PLEASE NOTE: Beware of hydraulic fluid at operating temperature!
Apply appropriate safety precautions when using hydraulic fluid and lubricants. These include the use
of fluid-protective gloves, protective cream and safety glasses.
Do not use hydraulic fluid or lubricants for cleaning hands. These can contain steel splinters and/or
additives that can damage the hands.
If hydraulic fluid or lubricants have caused irritation to the hands or other body parts, consult a
physician immediately!
Defective and/or soiled hydraulic hoses must be disposed of correctly at an appropriate facility.

GMT C10
18
3 Preparation for use
The quick connector consists of the following parts:
 1 x mounting plate for rotator  rotator plate
 2 x mounting plate for equipment
4 x Female Quick Release Coupler
2 x Male Quick Release Coupler
2 x Dust cover for not used Female QRC
1 x Spanner for QRC
12 x Hex bolts M16 x 50
2 x Hex bolts M16 x 65
4 x Hex bolts M16 x 80
18 x M16 nuts
18 x M16 nordlock washers
1 x Disc for the wood grapple plate
Different content of the quick disconnect set is
possible.
The mounting plate for the rotator is universal and is
made to fit the mounting plates of the felling grapple
and the wood grapple. The rotator mounting plate is
being delivered with two assembled wedges.
Equipment
plate
Rotator plate

GMT C10
19
3.1 Marking the hydraulic hoses
When the original wood grapple is removed from the rotator it can help to mark the hoses with a label
„G.O.“ and a label „G.C.“.
When the rotator plate is mounted to the rotator then ensure that the plate is installed in such a way
that the hose for Grapple Close with the Label [G.C.] is located at the recess in the rotator plate.

GMT C10
20
3.2 Mounting the plate to the rotator
The mounting plate for the rotator has the same pattern of holes as that of the flange of the rotator.
The male sections of the hydraulic links are attached to the underside of the rotator.
3.3 Mounting the plate to the felling grapple
The mounting plate has the same pattern of holes as that of the felling grapple.
The female sections of the hydraulic links are attached to the existing felling grapple hydraulic hoses.
Please note: Consult the user manual of the felling grapple for the correct marking of the hoses. It is
important to have the right hydraulic hose on the G.C. and G.O. connected to guarantee a correct
functioning of the felling grapple. Ensure that the plate is installed in such a way that the hose for
Grapple Close with the Label [G.C.] is located at the bump for the recess in the rotator plate.
Bump for
the recess
Recess
