GMTCNT GOP41-043AT User manual

1.1 Çevre Şartları
Cihazın montajı yapılırken, AC güç kablolarının, PLC çıkış modüllerinin, kontaktörlerin, rölelerin ve buna
benzer diğer elektriksel birimlerin cihazın arka bölgesinden uzakta olmasına özen gösterilmelidir.
1.2 Güç Gereksinimleri
Giriş gerilimi: 12~28VDC;Nominal gerilim:24V; Başlangıç akımı:180mA;İşletim akımı:130mA.
Ürün ve konverterler veya kesintisiz güç kaynağı arasında yeterli mesafe olmalıdır. Bu tarz
cihazların giriş çıkışlarında ekranlı kablo kullanıldığına ve bunların da topraklama hattına bağlı
olduğuna emin olunuz.
DC kaynaklar ana AC güç kaynağından izole edilmelidir.
Sürekli yük veya kontrol cihazının giriş devresi ile ortak güç kullanmayınız.
İçerdeki sigorta aşırı gerilim durumunda cihazın zarar görmesini önleyecektir.
Ancak, içerdeki elektronik parçaların zarar görmeyeceği garanti edilmemektedir.
2.1 Ebatlar (mm)
2.2 Montaj Talimatları
Cihazı yuva kesiti içerisine yerleştiriniz. Kutunun etrafındaki 4 adet tutturma aparatını kaydırın. Vidaları
eşit bir şekilde, operatör panelin içine sağlam bir şekilde tutturulduğunda emin oluncaya kadar sıkınız
NEMA–4 özelliklerinin ayarlarını yapmak için, tüm montaj aparatları kullanılmalıdır
ve panel eğilmemelidir.
Montaj aparatlarını aşırı derecede sıkmamaya özen gösteriniz!
2.3 Güç Bağlantıları
Güç kaynağı kabloları için lütfen güvenlik şartnamelerine uygun olan dielektrik değere ve akım
değerlerine sahip kablolar seçiniz. Güç terminalleri paketleme kutularının içerisinde paketlenmiş haldedir.
DC hattının artısını ‘DC24V’ terminaline ve eksisini de ‘GND’ terminaline bağlayınız.
3.1 DIP Switch
3.2 COM0&COM2
9 pinli erkek D-SUB’un COM0’a bağlantısı. Bu port cihazı RS–232/485/422
kontrolöre bağlamak için kullanılır. Not: RS–232/485/422 haberleşme
fonksiyonları COM0 ile desteklenmiştir. COM2 RS232 haberleşme
fonksiyonunu destekler ve yalnızca RS232 kontrolörüne bağlanmakla kalmaz aynı zamanda operatör
panelinin programlanması ve hata ayıklama fonksiyonun çalıştırılması için de kullanılır.
Pin
Sembol
COM0
PLC
[RS-485]4 kablo
COM0
PLC
[RS-485]2kablo
COM0
PLC
[RS-232]
COM2
PC/PLC
[RS-232]
1
Rx-(B)
RS-485 Rx
RS485 B
2
RxD_PLC
RS-232 Rx
3
TxD_PLC
RS-232 Tx
4
Tx-
RS-485 Tx
5
GND
Toprak
6
Rx+(A)
RS-485 Rx
RS485 A
7
RxD_PC
RS-232 Rx
8
TxD_PC
RS-232 Tx
9
Tx+
RS-485 Tx
3.3 Ethernet (GOP42-043ATE destekler)
Bağlantı
Bu port standart ethernet kablosu (RJ-45 düz kablo) ile HUB ya da
switch, sonra da LAN’a bağlanır. Aynı zamanda bilgisayarın Ethernet
portuna crossover kablosu (RJ-45 çapraz kablo) ile de bağlanabilir.
Port
Fonksiyonu
Program download/upload ve On-line simülasyon yapılabilir. Bir operatör
paneli ağında birden fazla operatör paneline bağlanılabilinir.
3.4 USB HOST (GOP42-043ATE destekler)
Bağlantı
USB disk ya da USB ara yüzü ile bağlayınız.
Port
Fonksiyonu
USB klavye, mouse ve yazıcı bağlanabilir. USB diske veri depolanabilir. USB disk
üzerinden program upload/download yapılabilir.
3.5 USB SLAVE
3.6 SD KART (GOP42-043ATE destekler)
Bağlantı
Standart SD kart ara yüzü ile bağlayınız.
Port
Fonksiyonu
SD karta veri depolanabilir. SD kart üzerinden program download/upload
yapılabilir.
GMT Endüstriyel Elektronik San. ve Tic. Ltd. Şti.
Kavacık Mah. Yurtsever Sk. No:2 Beykoz / İstanbul -Turkey
Tel : [phone] Pbx. Fax: [phone]
url : www.gmtcontrol.com
SW1
SW2
Çalışma modu
ON
ON
Sistem ayar modu
OFF
ON
Dokunmatik ekran kalibrasyon modu
ON
OFF
Yazılım yenileme ve temel parametre ayar modu
OFF
OFF
Uygulama (çevrim içi çalışma) modu
Bağlantı
Standart USB kablosu ile bilgisayara bağlayınız.
Port
Fonksiyonu
Program download/upload yapılabilir.

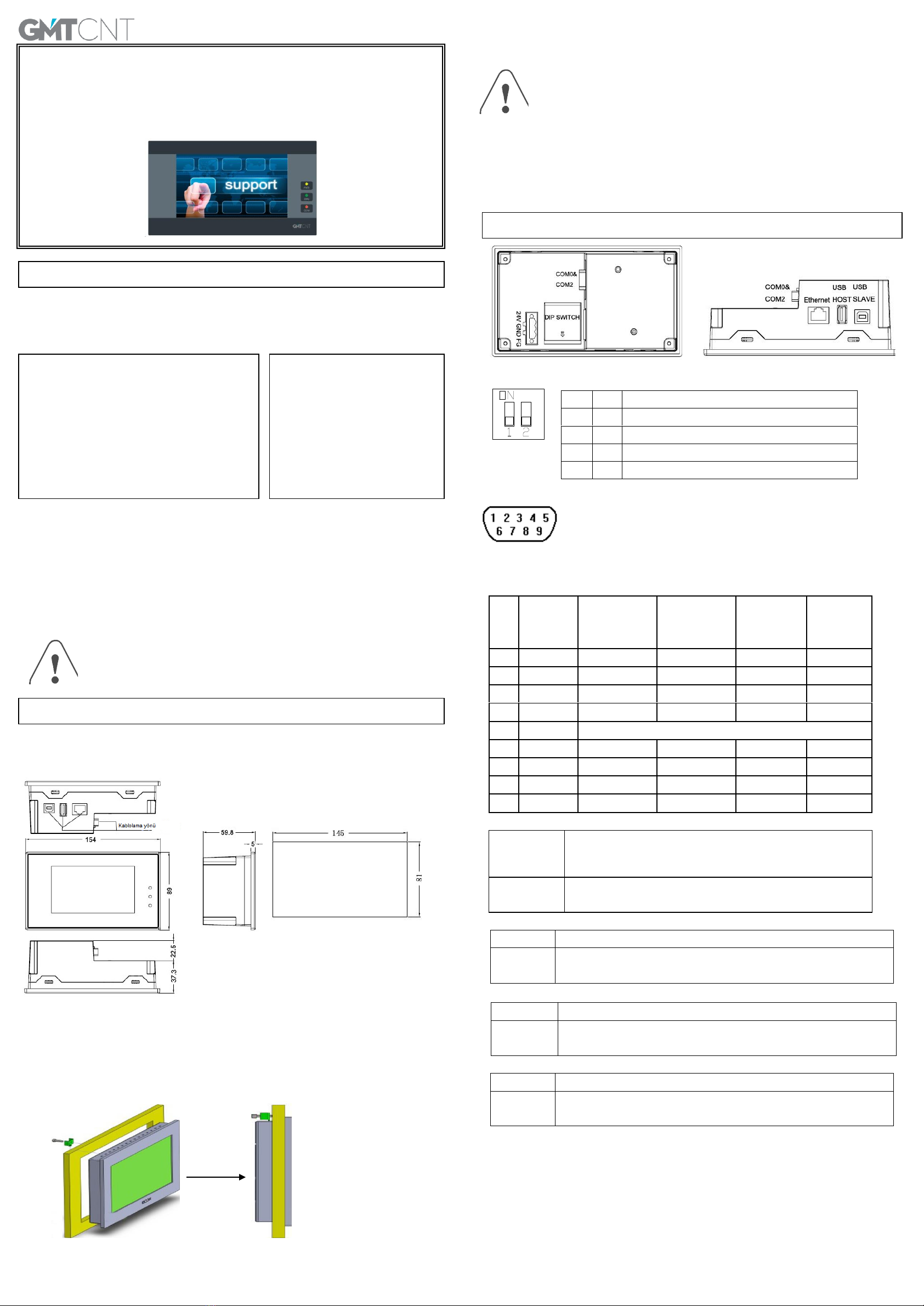

GMTCNT GOP41-043AT ve GOP42-043ATE
Human Machine Interface Operatör Panel
Kurulum Talimatları
1. Kurulum Hakkında Notlar
2. Montaj Açıklamaları
Elektriksel, elektrostatik veya
elektromanyetik gürültünün
bulunduğu
Güç kayanağına yakın
ortamlarda ekranlama yapınız.
Doğrudan güneş ışığının alındığı
Hızlı sıcaklık değişiminin veya yüksek nemin
olduğu
Patlama tehlikesi olan
Yanıcı gazların bulunduğu
Buharlı ve tozlu
Sarsıntılı veya titreşimli
ortamlarda kullanmayınız.
3. Bağlantı Diyagramı
Panel yuva kesiti

1.1 Environmental Requirement
Please make sure that AC power,PLC output modules,starters,relays and other types of electrical
interface device are far away from the back of this product.
1.3 Power Requirement
Input voltage: 12~28VDC;Rated voltage:24V; Starting current:180mA;Working current:130mA.
Particularly note that there must be enough distance between this product and converters or
switch mode power supply. Make sure that the input and output cables of that kind equipment
are shieldcable and the shielding network is connected with the ground.
Make sure that the DC power andAC power is isolated.
Do not use common power with perceptual load or input circuit of the controller.
An Internal fuse will prevent damage for over voltage condition, however it isn’t
guaranteed the internal electronic components are not damaged.
Chassis ground must be used.
2.1 Dimensional Drawing (mm)
Overall Size
2.2 Fixed Screw Installation Instructions
Put the unit through the panel cut out. Slide the clamps into the 4 holes provided around the case.
Tighten the clamping screws in an even pattern until the unit is secured in the panel.
To seal to NEMA-4 specifications, all supplied mounting clamps must be used and
panel cannot flex more than 0.010".
Do not over-tighten mounting clamps!
2.3 Power Connection
Before connecting the power, please make sure all local and national electrical standards are met. For
power cables, please select cables with their dielectric strength values and current values in compliance
with the safety specifications.
First find the power terminal at the back of the product and loosen the screw according to
counterclockwise, then insert the powercables and tighten the screw up.
Connect positive DC line to the ‘+24V’ terminal and the DC ground to the ‘0V’ terminal.
3.1 DIP Switch
3.2 COM0&COM2 Pin assignment of the 9-pin male, D-SUB, COM0.This port is used to connect
the controller with RS-232/485/422 port. Note: RS232/485/422 communication
functions are supported by COMO.COM2 supports RS232 communication
function.
Pin
Symbol
COM0
PLC
[RS-485]4wire
COM0
PLC
[RS-485]2wire
COM0
PLC
[RS-232]
COM2
PC/PLC
[RS-232]
1
Rx-(B)
RS-485 Rx
RS485 B
2
RxD_PLC
RS-232 Rx
3
TxD_PLC
RS-232 Tx
4
Tx-
RS-485 Tx
5
GND
Signal Ground
6
Rx+(A)
RS-485 Rx
RS485 A
7
RxD_PC
RS-232 Rx
8
TxD_PC
RS-232 Tx
9
Tx+
RS-485 Tx
3.3 Ethernet (Only GOP42-043ATE Support)
Connection
This port is connected with the HUB or Switch through a standard Ethernet
cable (RJ-45 straight-through cable) and then connected to a LAN. It can
also be directly connected with the Ethernet port of a PC through a dual
system interconnection cable (RJ-45 crossover cable).
Port
Function
The port can be used for upload/download of HMI configuration, setting of
system parameters and online simulations of configurations. It can connect
multiple HMIs via the Ethernet to form an HMI network. Furthermore, it can
implement communications between HMI and PLC via the Ethernet, as well
ascommunications with a PCvia the Ethernet port.
3.4 USB HOST (Only GOP42-043ATE Support)
Connection
Connect with USB interface devices or U disks
Port
Function
This interface can be connected with USB keyboard, mouse and printers, and the
U disk can be used for user’s configuration uploading/ downloading as well as data
storage.
3.5 USB SLAVE
3.6 SD CARD (Only GOP42-043ATE Support)
Connection
Standard SD card interface
Port
Function
The SD Card can be inserted in through this interface for Data storage and user
configuration uploading/downloading.
SW1
SW2
Working Mode
ON
ON
System Setting Mode
OFF
ON
Touch Screen Calibrate Mode
ON
OFF
Firmware Update and Basic Parameter Setting Mode
OFF
OFF
Application (Online Operation) Mode
Connection
USB Slave port can be connected with a PC
Port
Function
The portisonlyused todownload user configuration program to the HMI andto
set HMI system parameters.

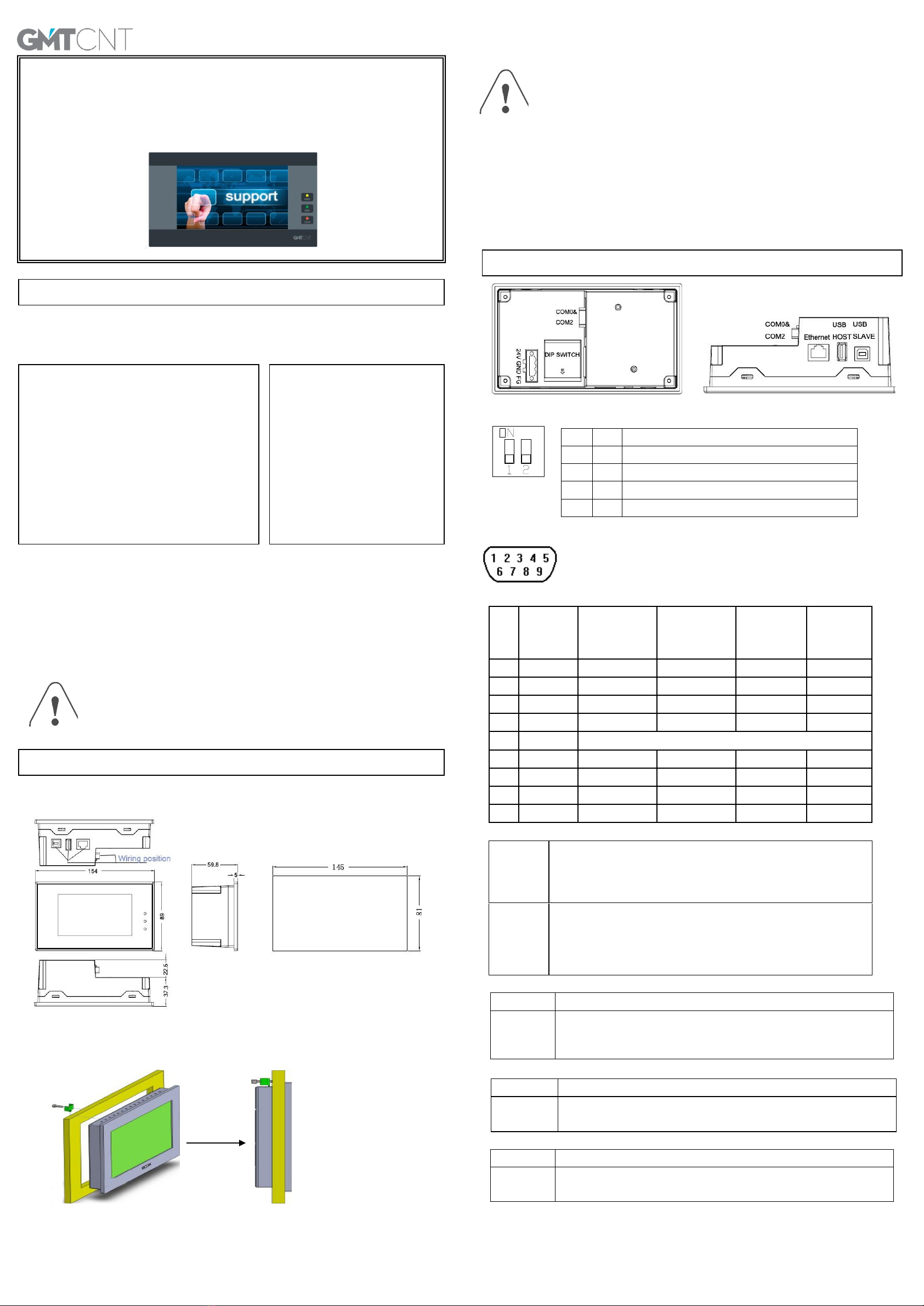

GMTCNT GOP41-043AT&GOP42-043ATE
Human Machine Interface
Installation Instruction
1.Installation Note
2. Installation Description
Please take shielding
measures in the following
places:
Places that exist electrostatic or
other kinds of noise
Places of strong electromagnetic
Places that may be exposed to
rays
Places near the power
Please do not use in the following places:
Places direct in sunlight
Surrounding temperature and humidity beyond
the specifications
Places of temperature changes sharply and
easilycause condensation
Places that exist corrosive gas and combustible
gas
Places of much dust, dirt, salt and iron powder
Places that will be splashed water, oil and drugs
Places that bring direct vibration and shock to
host
3. External Interface
Cutout Size
