GMTCNT GOP52-150AT User manual

1.1 Çevre Şartları
Cihazın montajı yapılırken, AC güç kablolarının, PLC çıkış modüllerinin, kontaktörlerin, rölelerin
ve buna benzer diğer elektriksel birimlerin cihazın arka bölgesinden uzakta olmasına özen
gösterilmelidir
1.2 Güç Gereksinimleri
Giriş gerilimi: 21~28VDC; Başlangıç akımı:180mA;İşletim akımı:130mA.
Ürün ve konverterler veya kesintisiz güç kaynağı arasında yeterli mesafe olmalıdır. Bu tarz
cihazların giriş çıkışlarında ekranlı kablo kullanıldığına ve bunların da topraklama hattına
bağlı olduğuna emin olunuz.
DC kaynaklar ana AC güç kaynağından izole edilmelidir.
Sürekli yük veya kontrol cihazının giriş devresi ile ortak güç kullanmayınız.
İçerdeki sigorta aşırı gerilim durumunda cihazın zarar görmesini önleyecektir.
Ancak, içerdeki elektronik parçaların zarar görmeyeceği garanti edilmemektedir.
2.1 Ebatlar (mm)
2.2 Montaj Talimatları
Cihazı yuva kesiti içerisine yerleştiriniz. Kutunun etrafındaki 4 adet tutturma aparatını kaydırın.
Vidaları eşit bir şekilde, operatör panelin içine sağlam bir şekilde tutturulduğunda emin oluncaya
kadar sıkınız
NEMA–4 özelliklerinin ayarlarını yapmak için, tüm montaj aparatları
kullanılmalıdır ve panel eğilmemelidir.
Montaj aparatlarını aşırı derecede sıkmamaya özen gösteriniz!
2.3 Güç Bağlantıları
Güç kaynağı kabloları için lütfen güvenlik şartnamelerine uygun olan dielektrik değere ve akım
değerlerine sahip kablolar seçiniz. Güç terminalleri paketleme kutularının içerisinde paketlenmiş
haldedir.
DC hattının artısını ‘DC24V’ terminaline ve eksisini de ‘GND’ terminaline bağlayınız.
3.1 DIP Switch
3.2 COM0&COM2
9 pinli erkek D-SUB’un COM0’a bağlantısı. Bu port cihazı
RS–232/485/422 kontrolöre bağlamak için kullanılır. Not:
RS–232/485/422 haberleşme fonksiyonları COM0 ile
desteklenmiştir.
COM2 RS232 haberleşme fonksiyonunu destekler ve yalnızca RS232 kontrolörüne
bağlanmakla kalmaz aynı zamanda operatör panelinin programlanması ve hata ayıklama
fonksiyonun çalıştırılması için de kullanılır.
Pin
Sembol
COM0
PLC
[RS-485]4kablo
COM0
PLC
[RS-485]2kablo
COM0
PLC
[RS-232]
COM2
PLC/PC
[RS-232]
1
Rx-(B)
RS-485 Rx
RS485 B
2
RxD_PLC
RS-232 Rx
3
TxD_PLC
RS-232 Tx
4
Tx-
RS-485 Tx
5
GND
Toprak
6
Rx+(A)
RS-485 Rx
RS485 A
7
RxD_PC
RS-232 Rx
8
TxD_PC
RS-232 Tx
9
Tx+
RS-485 Tx
3.3 Ethernet
Bağlantı
Bu port standart ethernet kablosu (RJ-45 düz kablo) ile HUB ya da
anahtara, sonra da LAN’a bağlanır. Aynı zamanda bilgisayarın Ethernet
portuna crossover kablosu (RJ-45 çapraz kablo) ile de bağlanabilir.
Port
Fonksiyonu
Program download/upload ve On-line simülasyon yapılabilir. Bir operatör
paneli ağında birden fazla operatör paneline bağlanılabilinir.
3.4 USB HOST
Bağlantı
USB disk ya da USB ara yüzü ile bağlayınız.
Port
Fonksiyonu
USB klavye, mouse ve yazıcı bağlanabilir. USB diske veri depolanabilir.
USB disk üzerinden program upload/download yapılabilir.
3.5 USB SLAVE
3.6 SD KART
Bağlantı
Standart SD kart ara yüzü ile bağlayınız.
Port
Fonksiyonu
SD karta veri depolanabilir. SD kart üzerinden program download/upload
yapılabilir.
3.7Audio Ara Yüzü
Bağlantı
Standart 3.5mmAudio Çıkış Ara yüzü.
Port
Fonksiyonu
Audio Dosyaları, konfigürasyona daha sonra eklenir. Audio
sinyalleri ihtiyaç duyulduğunda çalıştırılır.
.3.8 Video Ara Yüzü
Bağlantı
İki kanal video ara yüzü.
Port
Fonksiyonu
Video komponentleri gerçek zaman gösterimi için kullanılır.
GMT Endüstriyel Elektronik San. ve Tic. Ltd. Şti.
Kavacık Mah. Yurtsever Sk. No:2 Beykoz / İstanbul -Turkey
Tel : [phone] Pbx. Fax : [phone]
url : www.gmtcontrol.com
SW1
SW2
Çalışma modu
ON
ON
Sistem ayar modu
OFF
ON
Dokunmatik ekran kalibrasyon modu
ON
OFF
Yazılım yenileme ve temel parametre ayar modu
OFF
OFF
Uygulama (çevrim içi çalışma) modu
Bağlantı
Standart USB kablosu ile bilgisayara bağlayınız.
Port
Fonksiyonu
Program download/upload yapılabilir.

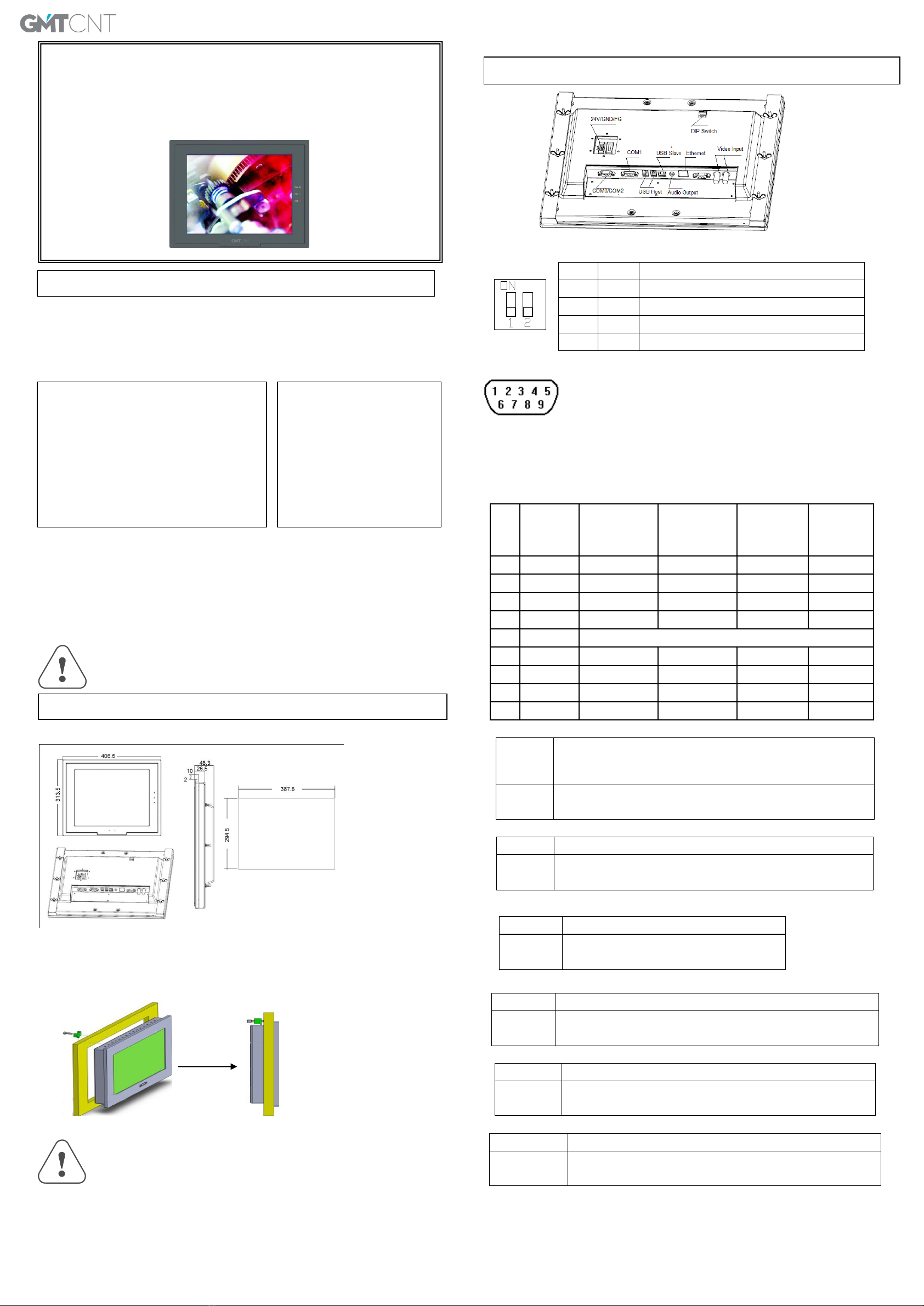

GMTCNT GOP52-150AT
Human Machine Interface Operatör Panel
Kurulum Talimatları
1. Kurulum Hakkında Notlar
2. Montaj Açıklamaları
3. Bağlantı Diyagramı
Elektriksel, elektrostatik veya
elektromanyetik gürültünün
bulunduğu
Güç kayanağına yakın
ortamlarda ekranlama yapınız.
Doğrudan güneş ışığının alındığı
Hızlı sıcaklık değişiminin veya yüksek nemin
olduğu
Patlama tehlikesi olan
Yanıcı gazların bulunduğu
Buharlı ve tozlu
Sarsıntılı veya titreşimli
ortamlarda kullanmayınız.


1.1 Environmental Requirement
Please make sure that AC power, PLC output modules, starters, relays and other types of electrical
interface device are far away from the back of this product.
1.3 Power Requirement
Input voltage: 21～28VDC;
Particularly note thatthere must be enough distance between this product and converters or switch
mode power supply. Make sure that the input and output cables of that kind equipment are shield
cable and the shielding network is connected with the ground.
Make sure that the DC power andAC power is isolated.
Do not use common power with perceptual load or input circuit of the controller.
An Internal fuse will prevent damage from high voltage, however it cannot
guarante the internal electronic components are not damaged.
Chassis ground must be used.
2.1 Dimensional Drawing (mm)
2.2 Fixed Screw Installation Instructions
Put the unit through the panel cutout.Slide the clamps into the 4holes providedaround the case.Tighten
the clamping screws in an even pattern until the unit is secured in the panel.
To seal to NEMA-4 specifications, all supplied mounting clamps must be used and
panel cannot flex more than 0.010"
Do not over-tighten mounting clamps!
2.3 Power Connections
Before connecting the power, please make sure all local and national electrical standards are met. For
power cables, please select cables with their dielectric strength values and current values in compliance
with the safety specifications.
First find the power terminal at the back of the product and loosen the screw according to
counterclockwise, then insert the power cables and tighten the screwup.
Connect positive DC line to the ‘+24V’ terminal and the DC ground to the ‘0V’ terminal.
3.1 DIP Switch
3.2 COM0&COM2 Pin assignment of the 9-pin male, D-SUB. It is used to connect HMI to controller
with RS-232/485/422 port. Note: RS232/485/422 communication functions are
supported by COM0.COM2 supports RS232 communication function.
Pin
Signal
COM0
PLC
[RS-485]4wire
COM0
PLC
[RS-485]2wire
COM0
PLC
[RS-232]
COM2
PLC/PC
[RS-232]
1
Rx-( B)
RS-485 Rx
RS485 B
2
RxD_PLC
RS-232 Rx
3
TxD_PLC
RS-232 Tx
4
Tx-
RS-485 Tx
5
GND
Signal Ground
6
Rx+(A)
RS-485 Rx
RS485 A
7
RxD_PC
RS-232 Rx
8
TxD_PC
RS-232 Tx
9
Tx+
RS-485 Tx
3.3 Ethernet
Connection
This port is connected with the HUB or Switch through a standard Ethernet
cable (RJ-45 straight-through cable) and then connected to a LAN. It can
also be directly connected with the Ethernet port of a PC through a dual
system interconnection cable (RJ-45 crossover cable).
Port
Function
The port can be used for uploading/downloading HMI configuration, setting
system parameters and online simulations of configurations. It can connect
multiple HMIs via the Ethernet to an HMI network. Furthermore, it can
implement communications between HMI and PLC via the Ethernet, as well
ascommunications with a PC via the Ethernet port.
3.4 USB HOST
Connection
Connect with USB interface devices or U disks
Port
Function
Thisinterface can be connectedwith USB keyboard,mouse and printers, and the U
disk can be used for user’s configuration uploading/ downloading as well as data
storage.
3.5 USB SLAVE
3.6 SD CARD
Connection
Standard SD card interface
Port
Function
The SD Card can be inserted in through this interface for Data storage and user
configuration uploading/downloading.
3.7Audio Interface
Connection
Standard 3.5mmAudio Output Interface
Port Function
Audio Files are added in the configuration in advanced, the audio
signal will produced when specific events occurred.
3.8 Video interface
Connection
Two-channel video interface.
Port Function
Video components are used for real-time monitoring, they can be
used real-time monitoring on industrial fields.
SW1
SW2
Working Mode
ON
ON
System Setting Mode
OFF
ON
Touch Screen Calibrate Mode
ON
OFF
Firmware Update and Basic Parameter Setting Mode
OFF
OFF
Application (Online Operation) Mode
Connection
USB Slave port can be connected with a PC
Port
Function
The port is only used todownload userconfiguration program to the HMI andto
set HMI system parameters.

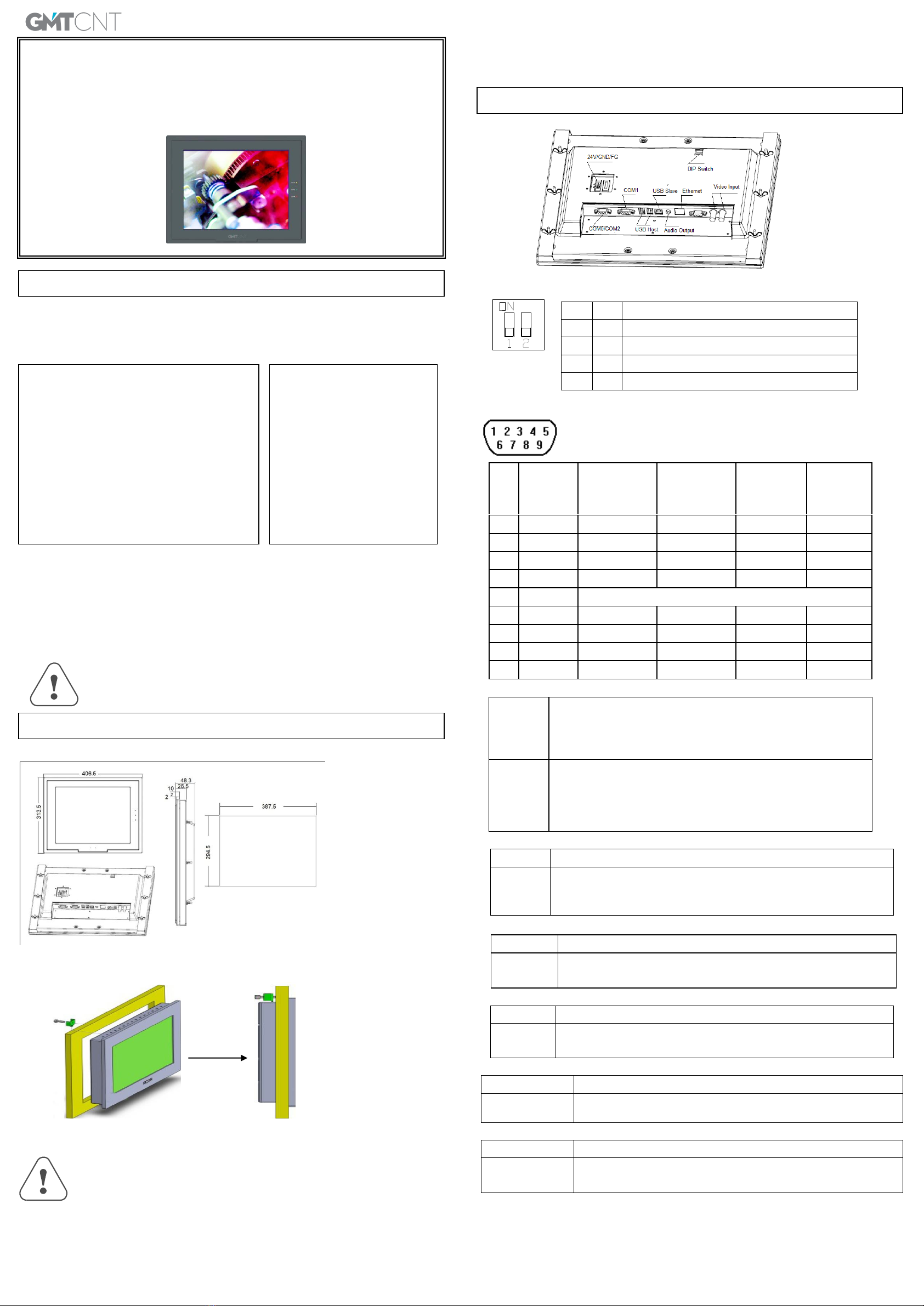

GMTCNT GOP52-150AT
Human Machine Interface
Installation Instruction
1.Installation Note
2. Installation Description
Please take shielding
measures in the following
places:
Placesthatexistelectrostaticor
other kinds of noise
Places of strong
electromagnetic
Places that may be exposed to
rays
Places near the power
Please do not use in the following places:
Places direct in sunlight
Surrounding temperature and humidity beyond
the specifications
Places of temperature changes sharply and
easilycause condensation
Places that exist corrosive gas and combustible
gas
Places of much dust, dirt, salt and iron powder
Places that will be splashed water, oil and drugs
Places that bring direct vibration and shock to
host
3. External Interface
