GNS 5890 ADS-B User manual

Global Navigation Systems – GNS GmbH - Adenauerstr. 18, 52146 Würselen – Germany
Tel : [phone] – 0 Fax: [phone] – 19 www.gns-gmbh.com
GNS 5890 ADS-B
Receiver USB Stick
MANUAL
1090 MHz

Global Navigation Systems – GNS GmbH - Adenauerstr. 18, 52146 Würselen – Germany
Tel : [phone] – 0 Fax: [phone] – 19 www.gns-gmbh.com
- 2 -
General Index
Instruction manual & safty instructions 3
Bedienungsanleitung & Sicherheitsanweisungen 10

Global Navigation Systems – GNS GmbH - Adenauerstr. 18, 52146 Würselen – Germany
Tel : [phone] – 0 Fax: [phone] – 19 www.gns-gmbh.com
- 3 -
Index
•Introduction 4
•Safety notices 4
•Package contents 5
•Specification 5
•System requirements 5
•Driver installation 5
•Software installation 6
•adsbSCOPE 7
•Finalclause 8
•Copyright 8
•Remarks 8
•WEEE declaration 9
•Warrantynotice 9

Global Navigation Systems – GNS GmbH - Adenauerstr. 18, 52146 Würselen – Germany
Tel : [phone] – 0 Fax: [phone] – 19 www.gns-gmbh.com
- 4 -
Introduction
The GNS 5890 is the worldwide smallest ADS-B receiver with USB
connectivity. All of our products are tested intensively before leaving
the factory. Please read the following information carefully to ensure
a problem-free operation and optimal functionality.
GNS 5890 ADS-B receiver is equipped with a high sensitive
1090 MHz ADS-B circuit.
The GNS 5890 enables the utilisation of the virtual radar system
ADS-B.
Safety notices
•Safeguard the GNS 5890 from moisture; observe the limits on
operating and storage temperatures.
•Do not expose the GNS 5890 to direct sunlight or heat.
•Do not open or modify. Failure to comply will result in the
guarantee and warranty becoming void. There are no
components inside that can be serviced by the user.
•Only connect the GNS 5890 to the connector types described
in these instructions.
•Be sure to respect the laws of the country you are in with
respect to operation of devices.
•Do not operate the GNS 5890 with a damaged cord or if the
unit has dropped and/or has been damaged.
•This product is intended for operation with power from a USB
power supply. Other usage is not recommended any may
destroy the device. Please use only the original accessories.
Please remove the protective film from the display

Global Navigation Systems – GNS GmbH - Adenauerstr. 18, 52146 Würselen – Germany
Tel : [phone] – 0 Fax: [phone] – 19 www.gns-gmbh.com
- 5 -
Package contents
•GNS 5890 receiver
•ADS-B antenna (antenna base with rod antenna)
•CD with driver and software
•This user guide
Should anything be missing, please contact your dealer.
Specification
•Support ADS-B 1090 MHz
System requirements
•Windows 2000/XP/Vista
•PC or Notebook with free USB 2.0 Port
•Pentium 4,
•512 MB RAM
•VGA Graphics card
Driver Installation
•Switch on your computer.
•Mount the rod antenna to the antenna base.
•Connect the antenna to the ADS-B receiver GNS 5890.
•Connect the ADS-B receiver to a free USB port.
•Afterwards, Windows displays the Hardware wizard.
•Install the GNS 5890 USB driver from the CD.
•Now the operating system creates a virtual COM port, which is
needed to use the software.

Global Navigation Systems – GNS GmbH - Adenauerstr. 18, 52146 Würselen – Germany
Tel : [phone] – 0 Fax: [phone] – 19 www.gns-gmbh.com
- 6 -
Software Installation (adsbSCOPE)
•The software does not need any installation and can be started
directly. Please start the software “adsbscope24_256.exe”
directly or from the CD menu “ADS-B Scope” by a click.
•For COM port settings please click to the button “Select COM
Port”
Port : “X” “X” is the virtual COM port of GNS 5890
on your windows system, see page 5
(for example “4” , “6” or other)
Baud Rate : 115.200
•After the click at the “Connect” button you will see the data
and position on your screen.
•The blue LED in GNS 5890 lights up for every received ADS-B
frame.
COM Port
Settings
ADS-B raw
data

Global Navigation Systems – GNS GmbH - Adenauerstr. 18, 52146 Würselen – Germany
Tel : [phone] – 0 Fax: [phone] – 19 www.gns-gmbh.com
- 7 -
adsbSCOPE
adsbSCOPE receives ADS-B-frames from the decoder (via a virtual
COM-port) and decodes the data. It identifies the aircraft and
calculates their positions. All important parameters are shown in
alphanumeric form, in a table and on a graphic display.
adsbSCOPE lists all detected aircraft in a table (right). All aircraft with
known coordinates are show in a graphic display (left).
The graphic display shows:
- the world globe with latitude and longitude
- the coastlines of all continents
- the position of more then 4000 airports
- some big town
- tracks of all detected aircraft labeled with altitude, speed,
identifier, heading, squawk...
- open-street-map-maps as background image
The outlines and names of all stated of the world can be overlaid
(menu: load Maps). Some of the necessary maps are contained in the
software, the remaining maps can be downloaded and installed
automatically from internet (menu: load Maps -> download maps
from internet).
Runways can be shown as well, if the necessary files were
downloaded from www.jetvision.de .

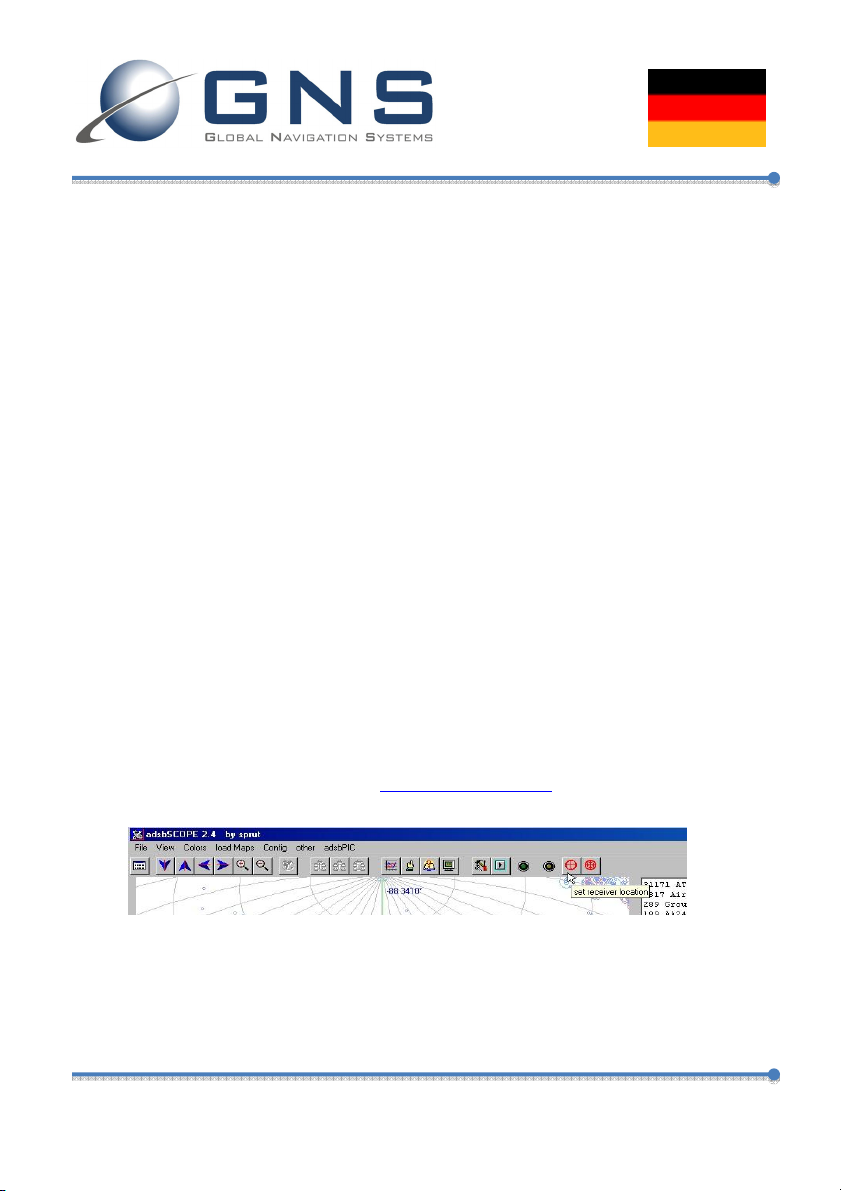

For setting up the user position turn the map with holding the left
mouse button to the desired current location and fix it with the menu
button "set receiver location" (see picture). Then save your settings
under menu “File” -> “save as” or “save default”.

Global Navigation Systems – GNS GmbH - Adenauerstr. 18, 52146 Würselen – Germany
Tel : [phone] – 0 Fax: [phone] – 19 www.gns-gmbh.com
- 8 -
Final clause
Information and data contained in this manual are subject to change
without notice in advance. Errors and misprints excepted.
Copyright
No part of this manual may be reproduced or transmitted for
any purpose, regardless in which way or by which means,
electronically or mechanically, without explicit written approval
of GNS GmbH.
The software ADSBscope and parts of the firmware are
© by Jörg Bredendiek licensed under GNU GPLv2 only.
Remarks
For best reception the antenna must have direct view to the sky. The
GNS 5890 is also compatible to PlanePlotter.
www.coaa.co.uk/planeplotter.htm
Please use the settings of AVR receiver:
Please start PlanePlotter, go to
Options --> Mode-S Receiver ---> AVR Receiver --> set COM port
Set your COM port to the right value, you can leave the Baudrate as it is 115.200.
Now you can also use PlanePlotter with GNS 5890.
Please feel free to contact our support for any further questions by
email: [email protected] or by phone [phone]
Product Website/Forum: www.avionics.gns-gmbh.com

Global Navigation Systems – GNS GmbH - Adenauerstr. 18, 52146 Würselen – Germany
Tel : [phone] – 0 Fax: [phone] – 19 www.gns-gmbh.com
- 9 -
WEEE declaration
This device is labelled in accordance with the European directive
2002/96/EG concerning waste electrical and electronic equipment –
WEEE. The directive sets down a Europe-wide framework for the
return and recycling of end-of-life devices. WEEE reg. no. DE
30136236
Warranty notice
The product is to be repaired at no cost within the legal warranty
period of 24 months assuming that there is no damage though third-
party interference, moisture, being dropped, or other improper
handling.
Technical Support:
GNS GmbH
Adenauerstr. 18
D – 52146 Würselen – Germany
Email: [e-mail]
Phone: [phone]
Brands, trademarks, product descriptions and logos from third parties
used in these instructions may be trademarks or registered
trademarks of their respective owners.
V 1.2 EU © 2012 by GNS GmbH Reproduction in whole or in part
only with the permission of GNS GmbH
Subject to change without notice
Made in Germany

Global Navigation Systems – GNS GmbH - Adenauerstr. 18, 52146 Würselen – Germany
Tel : [phone] – 0 Fax: [phone] – 19 www.gns-gmbh.com
- 10 -
Index
•Einleitung 11
•Sicherheitshinweise 11
•Packungsinhalt 12
•Spezifikationen 12
•Systemvoraussetzungen 12
•Treiberinstallation 12
•Softwareinstallation 13
•adsbSCOPE 14
•Schlussbestimmungen 15
•Copyright-Hinweise 15
•Abschlussbemerkung 15
•WEEE Deklaration 16
•Garantiehinweis 16

Global Navigation Systems – GNS GmbH - Adenauerstr. 18, 52146 Würselen – Germany
Tel : [phone] – 0 Fax: [phone] – 19 www.gns-gmbh.com
- 11 -
Einleitung
Der GNS 5890 ist der weltweit kleinste ADS-B-Receiver mit USB-
Anschluss. Alle unsere Produkte werden intensiv vor dem Verlassen
des Werkes getestet. Bitte lesen Sie die folgenden Informationen
sorgfältig durch, um eine problemlose Bedienung und optimale
Funktionalität zu gewährleisten.
GNS 5890 ADS-B-Receiver ist mit einer hoch empfindlichen 1090 MHz
ADS-B-Empfangseinheit ausgestattet.
Der GNS 5890 ermöglicht die Nutzung des virtuellen Radarsystem
ADS-B.
Sicherheitshinweise
•Schützen Sie den GNS 5890 vor Feuchtigkeit und halten Sie
die Betriebs- und Aufbewahrungstemperaturlimits ein.
•Setzen Sie den GNS 5890 nicht direktem Sonnenlicht oder
Hitze aus.
•Öffnen oder modifizieren Sie den GNS 5890 nicht. Bei
Nichtbeachtung verfallen die Garantie- und Gewährleistungs-
ansprüche. Im Innern des GNS 5890 sind keine Teile, die
durch den Benutzer gewartet werden können.
•Schließen Sie den GNS 5890 nur an die in der Anleitung
angegebenen Anschlüsse an.
•Vergewissern Sie sich, dass Sie die Gesetze des Landes
bezüglich der Benutzung von Geräten einhalten, im dem Sie
sich befinden.
•Betreiben Sie das GNS 5890 nicht mit beschädigtem Kabel
oder nachdem es heruntergefallen und/oder beschädigt
worden ist.
•Dieses Produkt ist für den Betrieb an einer Stromversorgung
aus einem USB-Port vorgesehen. Eine andere Verwendung
wird nicht empfohlen, jede andere kann das Gerät zerstören.
Bitte verwenden Sie nur das Original-Zubehör.
Bitte entfernen Sie die Schutzfolie vom Display

Global Navigation Systems – GNS GmbH - Adenauerstr. 18, 52146 Würselen – Germany
Tel : [phone] – 0 Fax: [phone] – 19 www.gns-gmbh.com
- 12 -
Packungsinhalt
•GNS 5890-Empfänger
•ADS-B-Antenne (Antennenfuß mit Stabantenne)
•CD mit Treiber und Software
•Diese Bedienungsanleitung
Sollte etwas fehlen, wenden Sie sich bitte direkt an Ihren Händler.
Spezifikationen
•Unterstützt ADS-B 1090 MHz
Systemvoraussetzungen
•Windows 2000/XP/Vista
•PC oder Notebook mit einem freien USB 2.0 Port
•Pentium 4, und schneller
•mindestens 512 MB RAM
•VGA-Grafikkarte
Driver-Installation
•Schalten Sie Ihren Windows-Computer ein.
•Montieren Sie die Stabantenne auf den ADS-B-Antennenfuß.
•Verbinden Sie die ADS-B-Antenne mit dem GNS 5890.
•Schließen Sie den ADS-B-Receiver GNS 5890 an einen freien
USB-Port Ihres Windows-Computers an.
•Der GNS 5890 wird von Windows erkannt und es startet der
Hardware-Manager.
•Installieren Sie bitte den GNS 5890 USB-Treiber von der CD.
•Es wird nun ein virtueller COM-Port für die GNS 5890 auf
Ihrem PC erzeugt, den Sie in der Software (s.u.) als Anschluss
für den GNS 5890 angeben müssen.

Global Navigation Systems – GNS GmbH - Adenauerstr. 18, 52146 Würselen – Germany
Tel : [phone] – 0 Fax: [phone] – 19 www.gns-gmbh.com
- 13 -
Software-Installation (adsbSCOPE)
•Die Software erfordert keine Installation auf Ihrem PC und
kann direkt gestartet werden. Bitte starten Sie entweder die
Software “adsbscope24_256.exe” direkt von der CD oder über
das CD-Menu “ADS-B Scope” mit einem Klick.
•Für die COM-Port-Einstellungen klicken Sie auf die Schaltfläche
„Select COM Port“.
Port : “X” “X” ist der virtuelle COM-Port des GNS
5890 auf dem Windows-System, siehe
Seite 12 (zum Beispiel “4” , “6”).
Baud Rate : 115.200
•Nach einem Klick auf den “Connect”-Knopf werden die
empfangenen Datensätze auf dem Bildschirm sichtbar.
•Die blaue LED des GNS 5890 leuchtet bei jedem empfangenen
ADS-B-Frame auf.
COM Port
Settings
ADS-B raw
data

Global Navigation Systems – GNS GmbH - Adenauerstr. 18, 52146 Würselen – Germany
Tel : [phone] – 0 Fax: [phone] – 19 www.gns-gmbh.com
- 14 -
adsbSCOPE
adsbSCOPE übernimmt die empfangenen Daten des Decoders an der
(virtuellen) COM-Schnittstelle und decodiert sie.
adsbSCOPE listet alle empfangenen Flugzeuge in einer Tabelle auf
(rechte Seite). Alle Flugzeuge mit bekannten Koordinaten werden in
der linken Kartenansicht dargestellt.
Dargestellt werden:
- die gesamte Welt mit Breiten- und Längengraden
- die Küstenlinien aller Kontinente
- die Position von über 4000 Flughäfen
- die Position einiger wichtiger Städte
- die Flugbahnen aller lokalisierten Flugzeuge mit Flughöhe und
Geschwindigkeit
- wenn vorhanden: Kennung und Typ des Flugzeugs
- open-street-map-Karten als Hintergrundbild
Es können zusätzlich Ländergrenzen und Namen fast aller Länder der
Welt eingeblendet werden (Menü: load Maps).
Einige der dazu nötigen Karten sind im Lieferumfang enthalten,
weitere Karten können auf Wunsch automatisch aus dem Internet
heruntergeladen und installiert werden (Menü: load Maps ->
download maps from Internet).
Die Lage von Start- und Landebahnen können dargestellt werden,
wenn die nötigen Dateien von www.jetvision.de heruntergeladen
werden.
Um die Position des GNS 5890 auf der Karte festzulegen, drehen
Sie den Kartenausschnitt mit gedrückter linker Maustaste auf die
gewünschte aktuelle Position, fixieren diese mit dem Menü-Punkt
“set receiver location” (siehe Abbildung) und speichern die Position
über den Menü-Punkt “File” -> “save position” oder “save default”.

Global Navigation Systems – GNS GmbH - Adenauerstr. 18, 52146 Würselen – Germany
Tel : [phone] – 0 Fax: [phone] – 19 www.gns-gmbh.com
- 15 -
Schlussbestimmungen
Informationen und technische Daten in diesem Handbuch können
ohne vorherige Ankündigung geändert werden. Irrtümer und
Druckfehler vorbehalten.
Copyright-Hinweis
Dieses Handbuch oder Teile daraus dürfen nicht ohne ausdrückliche
schriftliche Genehmigung der GNS GmbH in jeglicher Art und Weise,
ob elektronisch oder mechanisch, kopiert oder übertragen werden.
Die Software ADSBscope und Teile der Firmware sind
© von Jörg Bredendiek und lizenziert unter GNU GPLv2.
Abschlussbemerkung
Für den optimalen Empfang muss die ADS-B-Antenne eine freie Sicht
zum Himmel haben. Der GNS 5890 ist auch kompatibel zur Software
PlanePlotter: www.coaa.co.uk/planeplotter.htm
Dabei sind die Einstellungen des AVR-Receivers zu verwenden:
Bitte starten Sie PlanePlotter und öffnen Sie den Menü-Punkt
Options --> Mode-S Receiver ---> AVR Receiver --> set COM port.
Stellen Sie den COM-Port auf entsprechenden Wert und belassen Sie die Baudrate bei
115,200. Jetzt können Sie die Software PlanePlotter mit dem GNS 5890 verwenden.
Zögern Sie nicht bei weiteren Fragen sich mit unserem Support in
Verbindung zu setzen, entweder über eine E-Mail an: support@gns-
gmbh.com oder über Telefon: [phone]. Unsere Produkt-
Webseite mit Forum lautet: http://www.avionics.gns-gmbh.com

Global Navigation Systems – GNS GmbH - Adenauerstr. 18, 52146 Würselen – Germany
Tel : [phone] – 0 Fax: [phone] – 19 www.gns-gmbh.com
- 16 -
WEEE Deklaration
Dieses Gerät ist entsprechend der europäischen Richtlinie
2002/96/EG über Elektro- und Elektronikkaltgeräte (waste electrical
and electronic equipment - WEEE) gekennzeichnet. Die Richtlinie gibt
den Rahmen für eine EU-weit gültige Rücknahme und Verwertung der
Altgeräte vor. WEEE-Reg.-Nr. DE 30136236
Garantiehinweis
Das Produkt wird innerhalb der gesetzlichen Garantiezeit von 24
Monaten kostenlos instand gesetzt, sofern keine Einwirkungen durch
Fremdeingriff, Feuchtigkeit, Sturz oder andere Beschädigung durch
unsachgemäße Handhabung vorliegen.
Technischer Support:
GNS GmbH
Adenauerstr. 18
D – 52146 Würselen – Germany
Email: [e-mail]
Tel.: [phone]
Marken, Handelsnamen, Produktbezeichnungen und Logos Dritter, die
in dieser Anleitung verwendet werden, sind möglicherweise Marken
oder eingetragene Marken der jeweiligen Rechtsinhaber.
V 1.2 EU © 2012 by GNS GmbH Nachdruck, auch
auszugsweise, nur mit Genehmigung der GNS GmbH
Technische Änderungen vorbehalten
Made in Germany
