Goobay SAT FINDER User manual

DE Betriebsanleitung
SAT Finder analog | SAT Finder mit digitalem LCD
REV2019-11-13 Goobay® | by Wentronic GmbH
V2.3ir Pillmannstraße 12 | 38112 Braunschweig
Änderungen vorbehalten. Germany
Technische Daten / Specifications
Model
67140
67000
Input frequency
950- 2150 MHz
min. Input level
-40 dBm
max. Input level
-10 dBm
Input resistance
75 Ohm, F-Plug
Output resistance
75 Ohm, F-Plug
Power supply
13 –18 V DC
Signal amplification
52 60 dB
Insertion loss
max. 5 dB
Operating temperature
0 + 40 °C
Dimensions
128 x 68 x 28 mm
104,4 x 62,9 x 42
mm
Weight
192 g
130 g
Housing
plastic
Sicherheitshinweise
• Betriebsanleitung vollständig und sorgfältig vor Gebrauch lesen.
Sie ist Bestandteil des Produktes und enthält wichtige Hinweise zum korrekten
Gebrauch.
• Betriebsanleitung aufbewahren.
Sie muss bei Unsicherheiten und Weitergabe des Produktes verfügbar sein.
Produkt:
• Achten Sie am Aufstellungsort des Produktes auf ihre Sicherheit
(rutschiges Dach, Absturzgefahr)
• Installieren Sie das Produkt so, dass keine Personen oder Sachen z.B. durch
Herabstürzen, Stolpern o. ä. verletzt oder beschädigt werden können.
• Benutzen Sie das Gerät nicht direkt vor der Satellitenschüssel, um ein
falsches, hohes Signal auszuschließen.
• Benutzen Sie ein Dämpfungsglied von 5 dB Dämpfung, wenn Ihre LNB-
Verstärkung größer als 60 dB ist.
• Stellen Sie keine Gegenstände auf das Gerät.
• Installieren Sie das Produkt nicht in der Nähe von Klimaanlagenöffnungen
oder an Stellen, an denen es übermäßig viel Staub oder Rauch gibt, sowie
an Stellen, an denen es Erschütterungen oder Schwingungen ausgesetzt ist.
•Öffnen Sie niemals das Gehäuse.
• Defekte Produkte nicht selbst reparieren, sondern an den Händler oder
Hersteller wenden.
• Modifizieren und demontieren Sie das Produkt nicht.
Nicht für Kinder geeignet. Das Produkt ist kein Spielzeug!
•Sichern Sie Verpackung, Kleinteile und Dämmmaterial gegen unbeaufsichtigte
Benutzung.
• Vermeiden Sie extreme Belastungen wie Hitze und Kälte, Nässe und direkte
Sonneneinstrahlung, Mikrowellen sowie Vibrationen und mechanischen Druck.
• Wenden Sie sich bei Fragen, Defekten, mechanischen Beschädigungen,
Störungen und anderen nicht durch die Begleitdokumentation behebbaren
Problemen, an Händler oder Hersteller.
• Nicht dauerhaft zwischen Satellitenspiegel und Receiver eingebaut lassen!
Dauerbetrieb kann dem Produkt schädigen.
• Im Betrieb NIE unbeaufsichtigt lassen.
• Für gewerbliche Einrichtungen sind die Unfallverhütungsvorschriften des
Verbandes der gewerblichen Berufsgenossenschaft für elektrische Anlagen
und Betriebsmittel zu beachten.
• Beachten Sie auch die Sicherheitshinweise und Bedienungsanleitungen
der übrigen Geräte, die an das Produkt angeschlossen werden.
• Nur im Trockenen verwenden.
Verletzungsgefahr durch Stolpern und Sturz.
Beschreibung und Funktion
SAT Finder
Dieses Produkt wird zur Ausrichtung Ihrer Satellitenschüssel verwendet, um
diese für einen optimalen Empfang auszurichten. Der SAT Finder zeigt die
Signalstärke des Satelliten in der Anzeige an. Das Modell 67000 hat eine
beleuchtete Anzeige. Das Modell 67140 hat ein beleuchtetes LCD Display mit
digitaler Anzeige der Feldstärke des Satellitensignals und generiert zu-
sätzlich ein akustisches Signal, welches lauter wird, je besser das Signal ist.
Lieferumfang
Artikel-Nr.
Lieferumfang
67000
SAT FINDER analog, F-Anschlusskabel, Bedienungsanleitung
67140
SAT FINDER mit digitalem LCD, F-Anschlusskabel, Bedienungsanleitung
Bedienelemente und Teile
67000
1Verbindung zum LNB 2Analoganzeige
3Verbindung zum SAT Receiver 4Signalstärkeeinstellung
5Spannujngsanzeige 6Frequenzanzeige
67140
1Verbindung zum LNB 2Verbindung zum SAT Receiver
3Kompass 4Summerkontrolle
5 Licht 6ATT: Signalreduktion des Eingangssignals
7ATT: Signalverstärkung des Eingangssignals
8 LCD Anzeige 9Lautstärke: Signallautstärkeregler
Bestimmungsgemäßer Gebrauch
Eine andere als in Kapitel „Beschreibung und Funktion“ bzw. in den
"Sicherheitshinweisen" beschriebene Verwendung ist nicht gestattet. Das
Nichtbeachten und Nichteinhalten dieser Bestimmungen und der
Sicherheitshinweise kann zu schweren Unfällen, Personen- und Sachschäden
führen.
Vorbereitung
• Kontrollieren Sie den Lieferumfang auf Vollständigkeit und
Unversehrtheit.
Anschluss und Bedienung
1. Schließen Sie das Koaxialkabel, welches von dem LNB kommt, an
die Satelliten Buchse (1) des SAT Finders an.
2. Verbinden Sie das Koaxialkabel des Receiver-Einganges mit dem
Receiver-Anschluss (2) des SAT Finders.
3. Schalten Sie den SAT Receiver an. Der SAT Finder startet
automatisch, da dieser über den SAT Receiver mit Strom versorgt
wird.
4. Richten Sie Ihre Satellitenschüssel auf den ungefähren
Azimuthwinkel (Horizontalwinkel) und den ungefähren
Elevationswinkel (Höhenwinkel) aus.
Nur 67140:
5. Drehen Sie den Lautstärkeregler (9) voll auf bis eine max.
Signalstärke angezeigt wird.
6. Erhöhen Sie das Signal durch langsames Bewegen der
Satellitenschüssel im Horizontal- und Höhenwinkel. Je höher die
Anzeige im Display, desto besser ist das Signal.
Wenn der SAT Finder das volle Signal empfängt, können Sie bei dem Modell
67000 die Signalstärkeeinstellung (4) mit der Feineinstellung justieren oder beim
Modell 67140 die ATT Taste (6) drücken, um das Eingangssignal zu
reduzieren.
7. Bewegen Sie erneut die Satellitenschüssel weiter bis zur
größtmöglichen Anzeige und dem lautesten akustischen Signalton.
67000 und 67140
8. Verstärken Sie das Eingangssignal mit der Signalstärke-einstellung
des Modells 67000 oder mit der ATT Taste bei den Modell 67140,
wenn dieses zu schwach ist.
9. Trennen Sie das Produkt nach erfolgter Einstellung vom LNB und
Receiver.
10. Verbinden Sie den LBN wieder mit dem SAT Receiver.
Wartung, Pflege, Lagerung und Transport
Die Produkte sind wartungsfrei.
• Verwenden Sie nur ein trockenes und weiches Tuch zum Reinigen.
• Verwenden Sie keine Reinigungsmittel und Chemikalien.
• Lagern Sie das Produkt kühl und trocken.
• Lagern Sie das Produkt bei längerem Nichtgebrauch für Kinder
unzugänglich und in trockener und staubgeschützter Umgebung.
• Heben Sie die Originalverpackung für den Transport auf.
Entsorgungshinweis
Gerät Elektrische und elektronische Geräte dürfen nach der europäischen
WEEE Richtlinie nicht mit dem Hausmüll entsorgt werden. Deren
Bestandteile müssen getrennt der Wiederverwertung oder
Entsorgung zugeführt werden, weil
giftige und gefährliche Bestandteile bei unsachgemäßer Entsorgung die
Gesundheit und Umwelt nachhaltig schädigen können. Sie sind als Verbraucher
nach dem Elektrogesetz (ElektroG) verpflichtet, elektrische
und elektronische Geräte am Ende ihrer Lebensdauer an den Hersteller, die
Verkaufsstelle oder an dafür eingerichtete, öffentliche Sammelstellen kostenlos
zurückzugeben. Einzelheiten dazu regelt das jeweilige Landesrecht. Das Symbol
auf dem Produkt, der Betriebsanleitung oder/und der Verpackung weist auf diese
Bestimmungen hin. Mit dieser Art der Stofftrennung, Verwertung und Entsorgung
von Altgeräten leisten Sie einen wichtigen Beitrag zum Schutz unserer Umwelt.
WEEE Nr.: 82898622
Verpackung
Verpackungen können kostenlos in den entsprechenden
Sammelstellen entsorgt werden - Papier in der Papiertonne,
Kunststoffe im gelben Sack und Glas im Altglas-Container. DE4535302615620

EN User Manual
SAT Finder with mechanical display | SAT Finder with digital display
REV2019-11-13 Goobay® | by Wentronic GmbH
V2.3ir Pillmannstraße 12 | 38112 Braunschweig
Subject to change without notice. Germany
Saftey Instructions
• Read the user manual completely and carefully before use.
It is part of the product and contains important information for correct use.
• Keep this manual.
It must be available for uncertainties and passing the product.
Product
•Keep yourself safe at the product’s set-up location
(i.e., watch out for slippery rooves, danger of falling)
• Install the system and devices attached to it in a way that persons cannot be
injured, or objects not be damaged for example by dropping or stumbling.
•Do not use the device directly in front of the dish to avoid a wrong signal.
•Use a 5dB attenuator in the case of a LNB gain higher than 60dB.
• Do not place any objects on the device.
•Do not install the product close to openings of air conditioners, or at places with
an excessive amount of dust or smoke.
• Do not modify or alter product nor accessories.
Not meant for children. The product is not a toy!
• Secure packaging, small parts and insulation against accidental use.
• Avoid stresses such as heat and cold, moisture and direct sunlight,
vibration and mechanical pressure.
• In case of questions, defects, mechanical damage, trouble and other
problems, non-recoverable by the documentation, contact your dealer or
producer.
• Do not permanently install device between the satellite dish and the receiver!
Continuous operation can damage the product.
• NEVER leave unattended while in operation.
• For industrial facilities, the accident prevention regulations of the
Health and Safety Executive for electrical systems and equipment must be
observed.
• Please also observe the safety instructions and operating instructions
of the other devices connected to the product.
• Do not open the housing.
• For questions, defects, mechanical damages, malfunctions, and other
functional problems which cannot be resolved by this guide, please contact
your dealer or producer.
• Only use in dry ambience.
Risk of injury by stumbling and falling.
Description and Function
SAT Finder
This product is used to align your satellite dish for optimal reception. The SAT
Finder shows the signal strength of the satellite in the display. The Model 67000
has an illuminated display. The Model 67140 has an illuminated LCD display with
digital indication of the field strength of the satellite signal and additionally
generates an acoustic signal, which gets louder the better the signal is.
Scope of Delivery
Article-No.
Scope of Delivery
67000
SAT FINDER analogue, F-connection cable, User
manual
67140
SAT FINDER with digital LCD, F-connection cable , User
manual
Controls and Parts
67000
1Connection to LNB 2Analogue display
3Connection to SAT receiver 4Signal strength adjustment
5Tension indicator 6Frequency indicator
67140
1Connection to the LNB 2Connection to the SAT Receiver
3Compass 4Buzzer control
5Light 6ATT: Signal reduction of the input
Signal
7ATT: Signal amplification of the input signal
8LCD Display 9 Volume: Signal Volume Control
Intended Use
We do not permit using the device in other ways like described in chapter
“Description or Function“ and "Safety Instructions". Not attending to these
regulations and safety instructions might cause fatal accidents, injuries, and
damages to persons and property.
Preparing
• Check the scope of delivery for completeness and integrity.
Connection and Operating
1. Connect the coaxial cable coming from LNB to the satellite socket
(1) of the SAT Finder.
2. Connect the coaxial cable of the receiver input to the receiver
connector (2) of the SAT Finder.
3. Switch on the SAT receiver. The SAT Finder starts automatically
because it is powered by the SAT Receiver.
4. Align your satellite dish with the approximate azimuth angle
(horizontal angle) and the approximate elevation angle (elevation
angle).
Only 67140:
5. Turn the volume control (9) fully to until a maximum signal strength
is displayed.
6. Increase the signal by slowly moving the satellite dish
horizontally and vertically. The higher the display, the better the
signal.
When the SAT Finder receives the full signal, you can fine tune the signal
strength setting (4) on the Model 67000 or press the ATT button (6) on the
Model 67140 to reduce the input signal.
7. Move the satellite dish again to the largest possible display and the
loudest beep.
67000 and 67140
8. Amplify the input signal with the Model 67000 signal strength setting
or the Model 67140 ATT button if it is too weak.
9. After adjustment, disconnect the product from the LNB and receiver.
10. Reconnect the LBN to the SAT receiver after alignment.
Maintenance and Cleaning
The products are maintenance-free.
• Clean only with a dry, soft cloth.
• Do not use cleaning agents and chemicals.
•Store cool and dry.
• Store the product out the reach of children and in a dry and dust-
protected ambience when not in use.
• Keep and use the original packaging for transport.
Disposal Instructions
According to the European WEEE directive, electrical and electronic
equipment must not be disposed with consumers waste. Its
components must be recycled or disposed apart from each other.
Otherwise contaminative and hazardous substances can pollute our
environment.
As a consumer, you are committed by law to dispose electrical and electronic
devices to the producer, the dealer, or public collecting points at the end of the
devices lifetime for free. Particulars are regulated in national right. The symbol
on the product, in the user manual, or at the packaging alludes to these terms.
With this kind of waste separation, application, and waste disposal of used
devices you achieve an important share to environmental protection.
WEEE No: 82898622
Packaging
Packaging can be disposed of free of charge at the suitable
collection points –paper belongs in paper bins, plastics belong in
yellow sacks and glass belongs in used glass bins.
DE4535302615620

FR Mode d'emploi
SAT Finder analogique | SAT Finder avec écran LCD numérique
REV2019-11-13 Goobay® | by Wentronic GmbH
V2.3ir Pillmannstraße 12 | 38112 Braunschweig
Sous réserve de modifications. Germany
Spécifications / Specifiche
Model
67140
67000
Input frequency
950- 2150 MHz
min. Input level
-40 dBm
max. Input level
-10 dBm
Input resistance
75 Ohm, F-Plug
Output resistance
75 Ohm, F-Plug
Power supply
13 –18 V DC
Signal amplification
52 60 dB
Insertion loss
max. 5 dB
Operating temperature
0 + 40 °C
Dimensions
128 x 68 x 28 mm
104,4 x 62,9 x 42 mm
Weight
192 g
130 g
Housing
plastic
Consignes de Sécurité
• Lisez le present mode dèmploi en entire et avec attention.
Il fait partie intégrante du produit et comprend dímportantes informations pour une
bonne installation et une bonne utilization.
• Conservez soigneusment ce mode dèmploi.
Il doitêtr disponible à des incertitudes et transfert du produit.
Produit et bloc d'alimentation
• Faites attention à votre sécurité sur le lieu d’installation du produit.
(toit glissant, risque de chute)
• Installez le produit de sorte à ce qu’aucune personne ou aucun objet ne
puisse être blessé/endommagé en chutant, trébuchant, etc.
• N’utilisez pas l’appareil directement devant l’antenne parabolique afin d’éviter un
signal élevé erroné.
• Utilisez un atténuateur de 5 dB si votre amplification • Ne placez aucun objet sur
l'appareil.
• N’installez pas le produit à proximité d’ouvertures de climatisation ou dans des
endroits où il y a beaucoup de poussière ou de fumée, ainsi que dans des
endroits soumis à des vibrations ou à des secousses
• Ne pas ouvrir le boîtier.
• Ne pas réparer les produits défectueux par vous-même, mais contactez
le revendeur ou le producteur.
• Ne pas modifier ou altérer le produit ni accessoires.
Non destiné à des enfants. Le produit n'est pas un jouet !
• Sécuriser l‘emballage, petites pièces et l‘isolation contre l‘utilisation
accidentelle.
• Éviter des conditions extrêmes, telles que la chaleur extrême et froid,
l‘humidité et de la lumière directe du soleil, ainsi que microondes, des
vibrations et de la pression mécanique.
• En cas de questions, les défauts, les dommages mécaniques, des ingérences
et d'autres problèmes, non récupérables par la documentation, contactez votre
revendeur ou le producteur.
• Ne laissez pas durablement l’appareil installé entre le récepteur parabolique et
le récepteur ! Le fonctionnement continu peut endommager le produit.
• NE JAMAIS laisser sans surveillance pendant l'opération.
• Pour les installations industrielles, les directives de prévention des accidents de
la fédération des professionnels des installations et équipements électriques
doivent être respectées.
• Respectez aussi les consignes de sécurité et les notices d’utilisation
des autres appareils qui sont connectés au produit.
• Utiliser uniquement dans une ambiance sèche.
Risque de blessure en cas de trébucher et la tombe.
Description et fonctions
SAT Finder
Ce produit est utilisé pour aligner votre antenne parabolique pour une réception
optimale. Le SAT Finder affiche l'intensité du signal du satellite à l'écran. Le
modèle 67000 dispose d'un écran éclairé. Le modèle 67140 dispose d'un écran
LCD éclairé avec indication numérique de l'intensité du champ du signal satellite
et génère en outre un signal acoustique qui s'amplifie au fur et à mesure que le
signal est meilleur.
Contenu de la livraison
Numéro de
l'article
Inscriptions
67000
5 SAT FINDER analogique, Mode d‘emploi
67140
SAT FINDER avec écran LCD numérique, Mode
d‘emploi
Contrôles et pièces
67000
1 Raccordement au LNB 2Affichage analogique
3 Raccordement au récepteur SAT 4Réglage de l'intensité du signal
5Indicateur de tension 6Indicateur de fréquence
67140
1 Raccordement au LNB 2 Raccordement au récepteur SAT
3 Compas 4Commande du buzzer
5Voyant lumineux 6ATT : réduction du signal d'entrée
7ATT : Amplification du signal d'entrée
8Ecran LCD 9Volume : Réglage du volume du signal
Utilisation prevue
Nous n’autorisons pas l’utilisation du dispositif d’une façon différente de celle
décrite au chapitre "Description et Fonctions" et "Consignes de sécurité". Ne pas
respecter ces instructions de sécurité et points de règlement est susceptible de
provoquer des accidents mortels, blessures et dommages à la personne et à ses
biens.
Préparation
• Vérifiez le Contenu de livraison pour l‘exhaustivité et l‘intégrité.
Connexion/Fonctionnement
1. Conecte el cable coaxial que viene del LNB al conector de satélite
(1) del SAT Finder.
2. Conecte el cable coaxial de la entrada del receptor al conector
del receptor (2) del SAT Finder.
3. Encienda el receptor SAT. El SAT Finder arranca automáticamente
porque es alimentado por el receptor SAT.
4. Alinee su antena parabólica con el ángulo de acimut aproximado
(ángulo horizontal) y el ángulo de elevación aproximado (ángulo de
elevación).
Sólo 67140:
5. Gire el control de volumen (9) hasta el tope hasta que se
visualice la intensidad máxima de la señal.
6. Aumente la señal moviendo lentamente la antena parabólica
horizontal y verticalmente. Cuanto más alta sea la pantalla, mejor
será la señal.
Cuando el SAT Finder reciba la señal completa, puede ajustar con precisión el
ajuste de intensidad de la señal (4) en el modelo 67000 o pulsar el botón ATT
(6) en el modelo 67140 para reducir la señal de entrada.
7. Vuelva a colocar la antena parabólica en la pantalla más grande
posible y con el sonido más alto.
67000 y 67140
8. Amplifique la señal de entrada con el ajuste de intensidad de señal
del modelo 67000 o con el botón ATT del modelo 67140 si es
demasiado débil.
9. Después del ajuste, desconecte el producto del LNB y del
receptor.
10. Vuelva a conectar el LBN al receptor SAT.
Maintenance, Entretien, Stockage et Transport
Les produits sont sans entretien.
• Produit Nettoyez uniquement avec un chiffon doux et sec.
• Ne pas utiliser de produits chimiques et de nettoyage.
• Endroit frais et sec.
• Conserver le produit hors de la portée des enfants et dans une ambiance
sèche et protégé de la poussière lorsqu‘il ne est pas en cours d‘utilisation
• Conserver et utiliser l‘emballage d‘origine pour le transport
Instructions pour l’élimination
Dispositif
Selon la directive européenne DEEE, la mise au rebut des appareils
électriques et électroniques avec les déchets domestiques est
strictement interdite. Leurs composants doivent être recyclés ou
éliminés de façon séparée. Autrement les substances contaminées et
dangereuses peuvent polluer notre environnement.
Vous, en tant que consommateur, êtes commis par la loi à la mise au rebut des
appareils électriques et électroniques auprès du fabricant, du distributeur, oudes
points publics de collecte à la fin de la durée de vie des dispositifs, et ce de
façon gratuite. Les détails sont réglementés dans le droit national. Le symbole
sur le produit, dans le manuel d‘utilisation, ou sur l‘emballage fait référence à ces
termes. Avec ce genre de séparation des déchets, d‘application et d‘élimination
des déchets d‘appareils usagés, vous réalisez une part importante de la
protection de l‘environnement.
No DEEE: 82898622.
Instructions pour l’élimination
Les emballages peuvent être mis au rebut gratuitement dans les
lieux de collecte adaptés - le papier dans le conteneur à papier,
les matériaux plastiques dans le conteneur à plastique et le verre dans
le conteneur à verre. DE4535302615620
FR

IT Istruzioni per l'uso
SAT Finder analogico | SAT Finder con LCD digitale
REV2019-11-13 Goobay® | by Wentronic GmbH
V2.3ir Pillmannstraße 12 | 38112 Braunschweig
Con riserva di modifiche. Germany
Istruzioni per la sicurezza
• Leggere attentamente e completamente le istruzioni prima dell‘uso.
Questa è parte integrante del prodotto e contiene importanti informazioni
per un uso corretto.
• Conservare le istruzioni per l‘uso.
Devi essere disponibile per le incertezze e trasferimento del prodotto
Prodotto:
• Prestare attenzione alla sicurezza nel luogo di installazione del prodotto
(tetto scivoloso, pericolo di caduta)
• Montare il prodotto accertandosi che non arrechi danni a cose o lesioni a
persone, ad es. evitando i rischi connessi a caduta, inciampo e simili.
• Non utilizzare il dispositivo direttamente davanti all'antenna parabolica per
escludere un segnale elevato ed errato.
• Utilizzare un attenuatore con attenuazione pari a 5 dB se il guadagno LNB è
maggiore di 60 dB.
• Non posizionare oggetti sul dispositivo.
• Non installare il prodotto in prossimità di aperture di impianti per la
climatizzazione o in luoghi con eccessiva polvere o fumo, così come in luoghi
in cui è sottoposto a vibrazioni o sollecitazioni.
• Non aprire la custodia.
• Non riparare personalmente i prodotti difettosi, ma contattare il rivenditore
o il produttore.
• Non modificare prodotti, parti di prodotto o gli accessori!
Non è pensato per i bambini. Il prodotto non è un giocattolo!
• Imballaggio sicuro, piccole parti e l‘isolamento contro l‘uso accidentale.
• Evitare condizioni estreme, calore estremo e ispezionata la freddezza,
umidità e luce diretta del sole, così come forni a microonde, vibrazioni e
pressione meccanica.
• In caso di domande, difetti, danni meccanici, interferenze e altri problemi,
non recuperabili per la documentazione, rivolgersi al rivenditore o
produttore.
• Non installare in modo permanente tra l'antenna parabolica e il ricevitore! Il
funzionamento prolungato può danneggiare il prodotto.
• MAI lasciare incustodita finché è accesa.
• Per le apparecchiature industriali, osservare le norme antinfortunistiche
dell'Unione delle associazioni commerciali di categoria per gli impianti e le
apparecchiature elettriche.
• Rispettare inoltre le avvertenze per la sicurezza e le istruzioni operative degli
altri dispositivi collegati al prodotto.
• Utilizzare solo in un ambiente asciutto.
• Pericolo di lesioni a causa di inciampare e cadere
Descrizione e Funzione
SAT FINDER
Questo prodotto viene utilizzato per allineare la parabola satellitare per una
ricezione ottimale. Il SAT Finder mostra l'intensità del segnale del satellite sul
display. Il modello 67000 ha un display illuminato. Il modello 67140 ha un display
LCD illuminato con indicazione digitale dell'intensità di campo del segnale
satellitare e genera inoltre un segnale acustico, che diventa più forte quanto
migliore è il segnale.
Scopo della consegna
N. articolo
Scopo sella consega
67000
SAT FINDER analogico, cavo di collegamento F, manuale di istruzion
67140
SAT FINDER con LCD digitale, cavo di collegamento F-, manuale di istruzioni
Controlli e parti di ricambio
67000
1Collegamento a LNB 2Visualizzazione analogica
3Collegamento al ricevitore SAT 4Regolazione dell'intensità del segnale
5 Indicatore di tensione 6Indicatore di frequenza
67140
1Collegamento all'LNB 2Collegamento al ricevitore SAT
3Bussola 4Comando del cicalino
5Luce 6ATT: riduzione del segnale di ingresso
7ATT: Amplificazione del segnale di ingresso
8Display LCD 9Volume: controllo del volume del segnale
Destinazione d’uso
Non è consentito l’uso del dispositivo in modo diverso da quello descritto nel
capitolo "Descrizione e Funzione" o "Istruzioni per la sicurezza". La mancata
osservanza di queste regole e delle istruzioni per la sicurezza può provocare
incidenti fatali, lesioni e danni a persone e proprietà.
Preparazione
• Controllare fornitura sia completa e garantire l‘integrità.
Collegamento e Funzionamento
1. Collegare il cavo coassiale proveniente dall'LNB alla presa
satellitare (1) del SAT Finder.
2. Collegare il cavo coassiale dell'ingresso del ricevitore al
connettore del ricevitore (2) del SAT Finder.
3. Accendere il ricevitore SAT. Il SAT Finder si avvia
automaticamente perché alimentato dal ricevitore SAT.
4. Allineare la parabola satellitare con l'angolo azimutale
approssimativo (angolo orizzontale) e l'angolo di elevazione
approssimativo (angolo di elevazione).
Solo 67140:5. Ruotare completamente il controllo del volume (9) fino a
quando non viene visualizzata l'intensità massima del
segnale.
6. Aumentare il segnale muovendo lentamente l'antenna
parabolica in orizzontale e ad angolo di elevazione. Più alto è
il display, migliore è il segnale.
Quando il SAT Finder riceve il segnale completo, è possibile regolare con
precisione l'impostazione dell'intensità del segnale (4) sul modello 67000 o
premere il tasto ATT (6) sul modello 67140 per ridurre il segnale in ingresso.
7. Spostare nuovamente l'antenna parabolica sul display più
grande possibile e sul segnale acustico più forte.
67000 e 67140
8. Amplificare il segnale di ingresso con l'impostazione
dell'intensità del segnale del modello 67000 o il pulsante
ATT del modello 67140 se è troppo debole.
9. Dopo la regolazione, scollegare il prodotto dall'LNB e dal
ricevitore.
10. ricollegare l'LBN al ricevitore SAT.
Manutenzione, Cura, Conservazione e Trasporto
I prodotti sono esenti da manutenzione.
• Prodotto Pulire solo con un panno asciutto, morbido.
• Non utilizzare detergenti e prodotti chimici di pulizia.
• Conservare fresco e asciutto.
• Conservare il prodotto fuori dalla portata dei bambini e in un ambiente
asciutto e protetto dalla polvere quando non in uso.
• Conservare e utilizzare l‘imballaggio originale per il trasporto.
Note per lo smaltimento
Dispositivo
In conformità alla Direttiva Europea WEEE, le attrezzature
elettriche ed elettroniche non devono essere smaltite insieme ai
rifiuti urbani. I com ponenti devono essere riciclati o smaltiti
separatamente. Diversamente le sostanze contaminanti e pericolose
possono inquinare l’ambiente. Il consumatore è obbligato per legge a portare le
attrezzature elettriche ed elettroniche presso punti di raccolta pubblici oppure
presso il rivenditore o il produttore al termine della loro durata utile. Devono
anche essere osservate tutte le leggi e le normative locali. Il simbolo apposto sul
prodotto, nel manuale o sulla confezione
richiama l’attenzione su questi termini. Con questo tipo di raccolta differenziata e
smaltimento dei prodotti usati si contribuisce in modo sostanziale alla protezione
dell’ambiente.
WEEE No: 82898622,
Imballaggio
Gli imballaggi possono essere smaltiti gratuitamente negli
appositi punti di raccolta: la carta nella campana, la plastica nel
sacco giallo e il vetro nel contenitore per rifiuti in vetro.
DE4535302615620
IT

ES Instrucciones de uso
SAT Finder analógico | Buscador SAT con LCD digital
REV2019-11-13 Goobay® | by Wentronic GmbH
V2.3ir Pillmannstraße 12 | 38112 Braunschweig
Reservado el derecho a realizar modificaciones. Germany
ES
Datos técnicos / Technische gegevens
Model
67140
67000
Input frequency
950- 2150 MHz
min. Input level
-40 dBm
max. Input level
-10 dBm
Input resistance
75 Ohm, F-Plug
Output resistance
75 Ohm, F-Plug
Power supply
13 –18 V DC
Signal amplification
52 60 dB
Insertion loss
max. 5 dB
Operating temperature
0 + 40 °C
Dimensions
128 x 68 x 28 mm
104,4 x 62,9 x 42 mm
Weight
192 g
130 g
Housing
plastic
Instrucciones de seguridad
• Lea las instrucciones de operación completa y cuidadosamente antes de usar.
Las instrucciones de operación son parte del producto y contienen información
importante para el uso correcto.
• Guarde las instrucciones de operación.
Las instrucciones de operación deben estar disponibles en caso de incertidumbre
y transmisión del producto.
Producto:
• Preste atención a su seguridad en el lugar de instalación del producto
(techo resbaladizo, peligro de caída)
• Instale el producto de manera que no cause lesiones ni daños a personas
o cosas, por ejemplo, al caerse o tropezar.
• No utilice el dispositivo directamente delante de la antena parabólica para
• Utilice un atenuador de 5 dB cuando la ganancia del LNB sea superior a 60 dB.
• No coloque ningún objeto sobre el dispositivo.
• No instale el producto cerca de salidas de aire acondicionado, en lugares con
exceso de polvo o humo, ni en lugares en los que esté sometido a sacudidas o
vibraciones.
• No abra la carcasa.
• No repare los productos defectuosos usted mismo, pero contáctese con el
distribuidor o el fabricante.
• No modifique el producto y los accesorios.
No adecuado para niños. ¡Este producto no es un juguete!
• Proteja el embalaje, las piezas pequeñas y el material aislante contra un
uso accidental.
• Evite exponer el dispositivo a cargas extremas, como calor y frío,
humedad y la radiación directa del sol, así como a vibraciones y presión
mecánica.
•En caso de defectos, daños mecánicos, averías y otros problemas que
no se puedan resolver con la documentación incluida, póngase en
contacto con el vendedor o el fabricante.
• No instale el producto de forma permanente entre la antena y el receptor. El
funcionamiento continuo puede dañar el producto.
• ¡No lo deje NUNCA en funcionamiento y sin supervisión!
• En el caso de instituciones comerciales, deben observarse las normas de
prevención de accidentes establecidas por la Ley de Prevención de Riesgos
Laborales.
• Observe también las instrucciones de seguridad y las instrucciones de
funcionamiento de los otros dispositivos conectados al producto.
• Utilícelo solo en seco.
Peligro de lesiones por tropiezos y caídas.
Descripción y funcionamiento
SAT Finder
Este producto se utiliza para alinear su antena parabólica para una recepción
óptima. El SAT Finder muestra la intensidad de la señal del satélite en la pantalla.
El modelo 67000 tiene una pantalla iluminada. El modelo 67140 tiene una pantalla
LCD iluminada con indicación digital de la intensidad de campo de la señal de
satélite y además genera una señal acústica, que se hace más fuerte cuanto
mejor sea la señal.
Volumen de suministro
Nº de
artículo
Volumen de suministro
67000
SAT FINDER analógico, cable de conexión F, manual de instrucciones
67140
SAT FINDER con LCD digital, cable de conexión F-, manual de instrucciones
Controles y piezas
67000
1Conexión al LNB 2Indicación analógica
3Conexión al receptor SAT 4Ajuste de la intensidad de la señal
5Indicador de tension 6Indicador de frecuencia
67140
1Conexión al LNB 2Conexión al receptor SAT
3 Brújula 4Control del zumbador
5Luz 6ATT: Reducción de la señal de entrada
7 ATT: Amplificación de la señal de entrada
8Pantalla LCD 9Volumen: Señal de control de volumen
Uso conforme a lo previsto
No se permite un uso distinto al descrito en el capítulo «Descripción y
funcionamiento» o «Indicaciones de seguridad». La inobservancia y el
incumplimiento de estas normas e indicaciones de seguridad pueden derivar en
accidentes graves, daños personales y materiales.
Preparación
• Compruebe que el volumen de suministro esté completo e íntegro.
Conexión / Manejo
1. Conecte el cable coaxial que viene del LNB al conector de satélite
(1) del SAT Finder.
2. Conecte el cable coaxial de la entrada del receptor al conector
del receptor (2) del SAT Finder.
3. Encienda el receptor SAT. El SAT Finder arranca automáticamente
porque es alimentado por el receptor SAT.
4. Alinee su antena parabólica con el ángulo de acimut aproximado
(ángulo horizontal) y el ángulo de elevación aproximado (ángulo de
elevación).
Sólo 67140:
5. Gire el control de volumen (9) hasta el tope hasta que se
visualice la intensidad máxima de la señal.
6. Aumente la señal moviendo lentamente la antena parabólica
horizontal y verticalmente. Cuanto más alta sea la pantalla, mejor
será la señal.
Cuando el SAT Finder reciba la señal completa, puede ajustar con precisión el
ajuste de intensidad de la señal (4) en el modelo 67000 o pulsar el botón ATT
(6) en el modelo 67140 para reducir la señal de entrada.
7. Vuelva a colocar la antena parabólica en la pantalla más grande
posible y con el sonido más alto.
67000 y 67140
8. Amplifique la señal de entrada con el ajuste de intensidad de señal
del modelo 67000 o con el botón ATT del modelo 67140 si es
demasiado débil.
9. Después del ajuste, desconecte el producto del LNB y del
receptor.
10. Vuelva a conectar el LBN al receptor SAT.
Mantenimiento, conservación, almacenamiento y transporte
Los productos no necesitan mantenimiento.
• Utilice solo un paño seco y suave para realizar la limpieza.
• No utilice productos de limpieza ni productos químicos.
• Almacénelo en un lugar fresco y seco.
• En caso de no utilizarse durante un tiempo prolongado, almacene el
producto lejos del alcance de los niños en un lugar seco y resguardado
del polvo.
• Conserve y utilice el embalaje original para el transporte.
Indicaciones para la eliminación
Aparato
De acuerdo con la directiva RAEE europea, los dispositivos
eléctricos y electrónicos no se deben desechar junto con los
residuos domésticos. Sus componentes deben reciclarse o
desecharse por separado, ya que la eliminación de forma inadecuada
de los componentes tóxicos o peligrosos puede ocasionar perjuicios duraderos a
la salud y al medio ambiente. Según la ley alemana de dispositivos eléctricos
(ElektroG), como usuario está obligado a devolver los dispositivos eléctricos y
electrónicos al fabricante, al lugar de venta o a un centro público de recogida al
final de su vida útil, de forma gratuita. Los detalles específicos se articulan
mediante la legislación del país. El símbolo en el producto, el manual del
operador y/o el embalaje señala estas normas. Con esta forma de separación
de sustancias, reciclaje y eliminación de dispositivos obsoletos contribuye de
forma importante a la protección del medio ambiente.
RAEE n.º: 82898622
Embalaje
Los embalajes se pueden eliminar de forma gratuita
depositándolos en los correspondientes puntos de recogida: el
papel en el contenedor de papel, el plástico en el contenedor amarillo
y el vidrio en el contenedor de vidrio usado. DE4535302615620

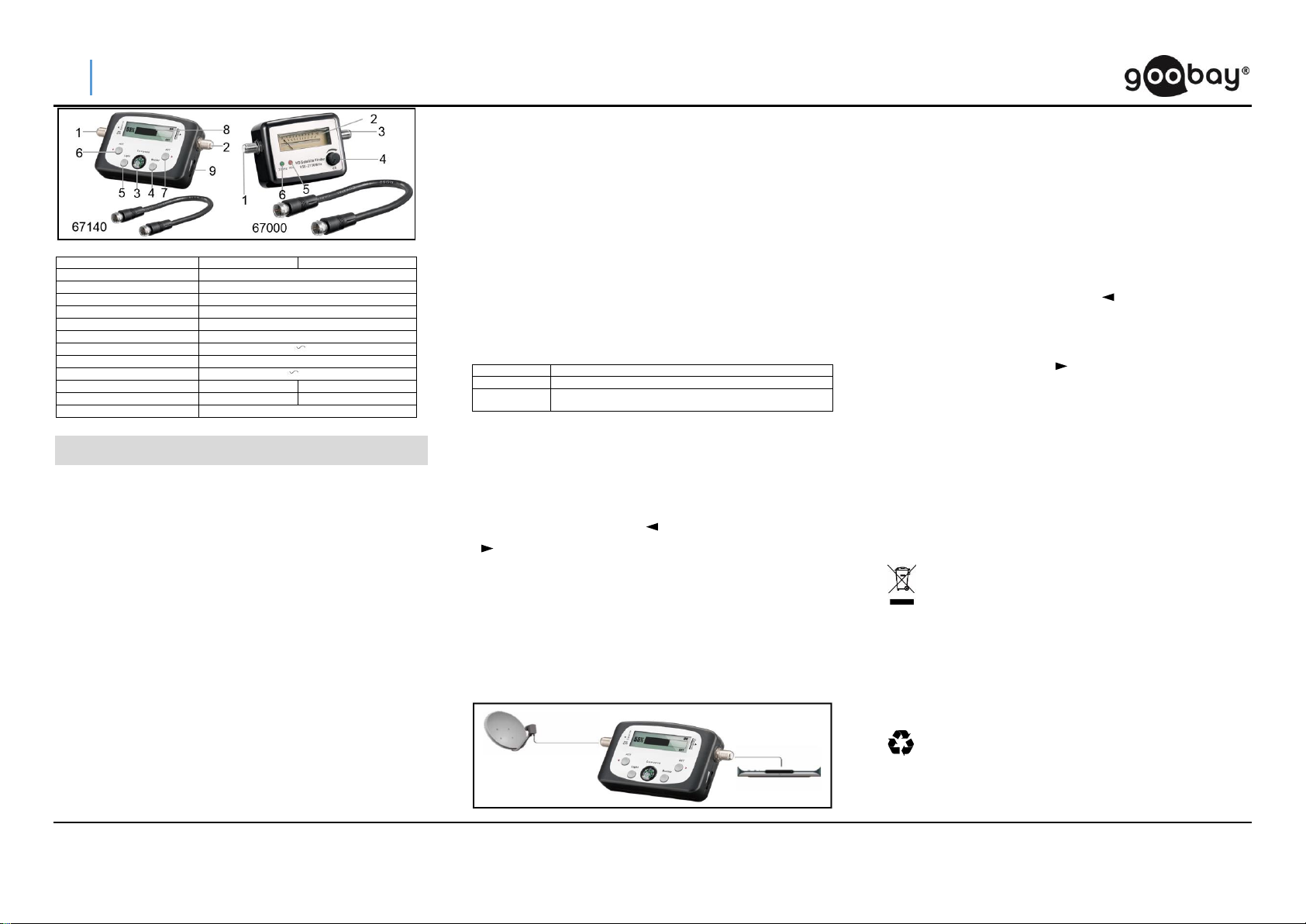

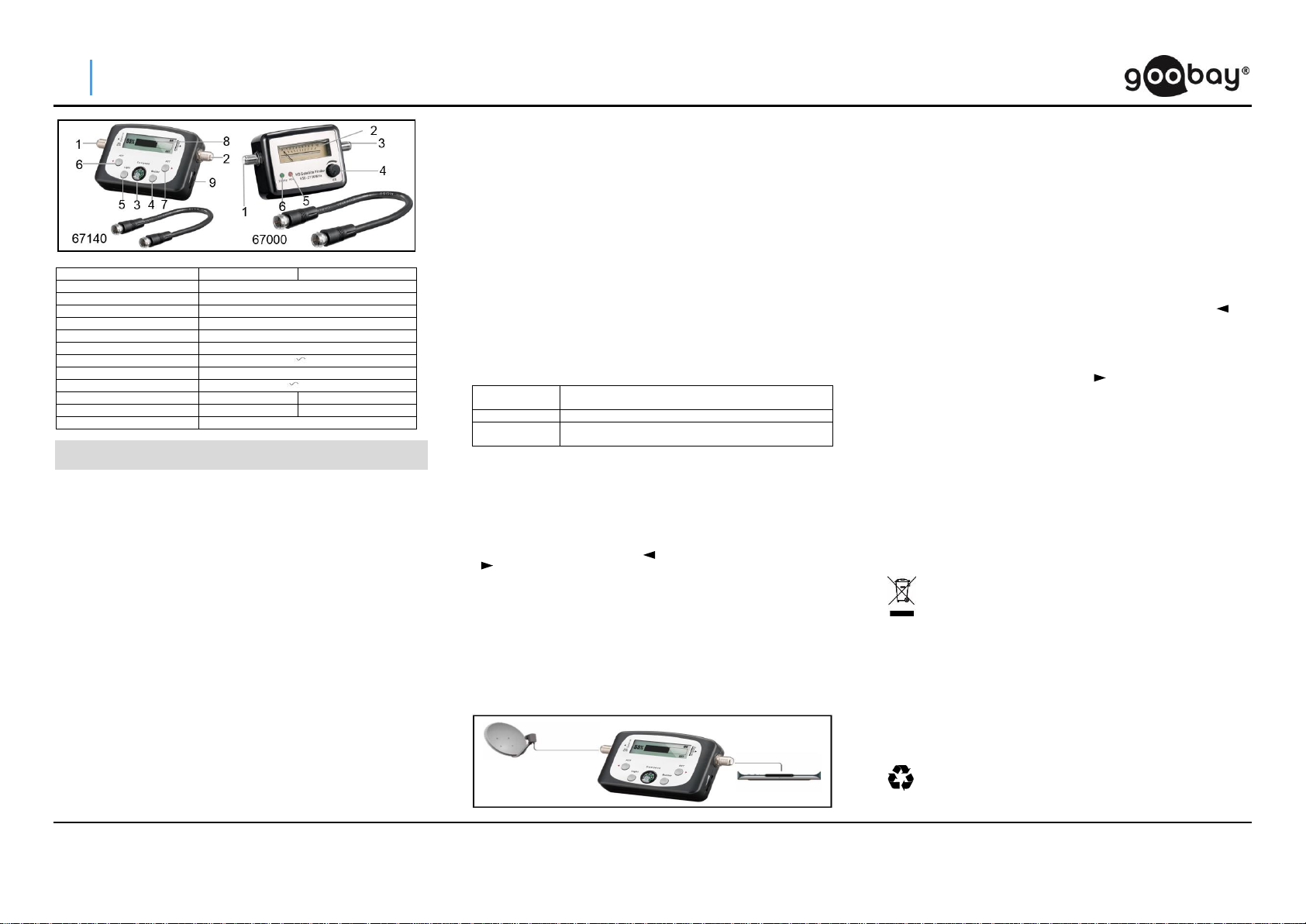

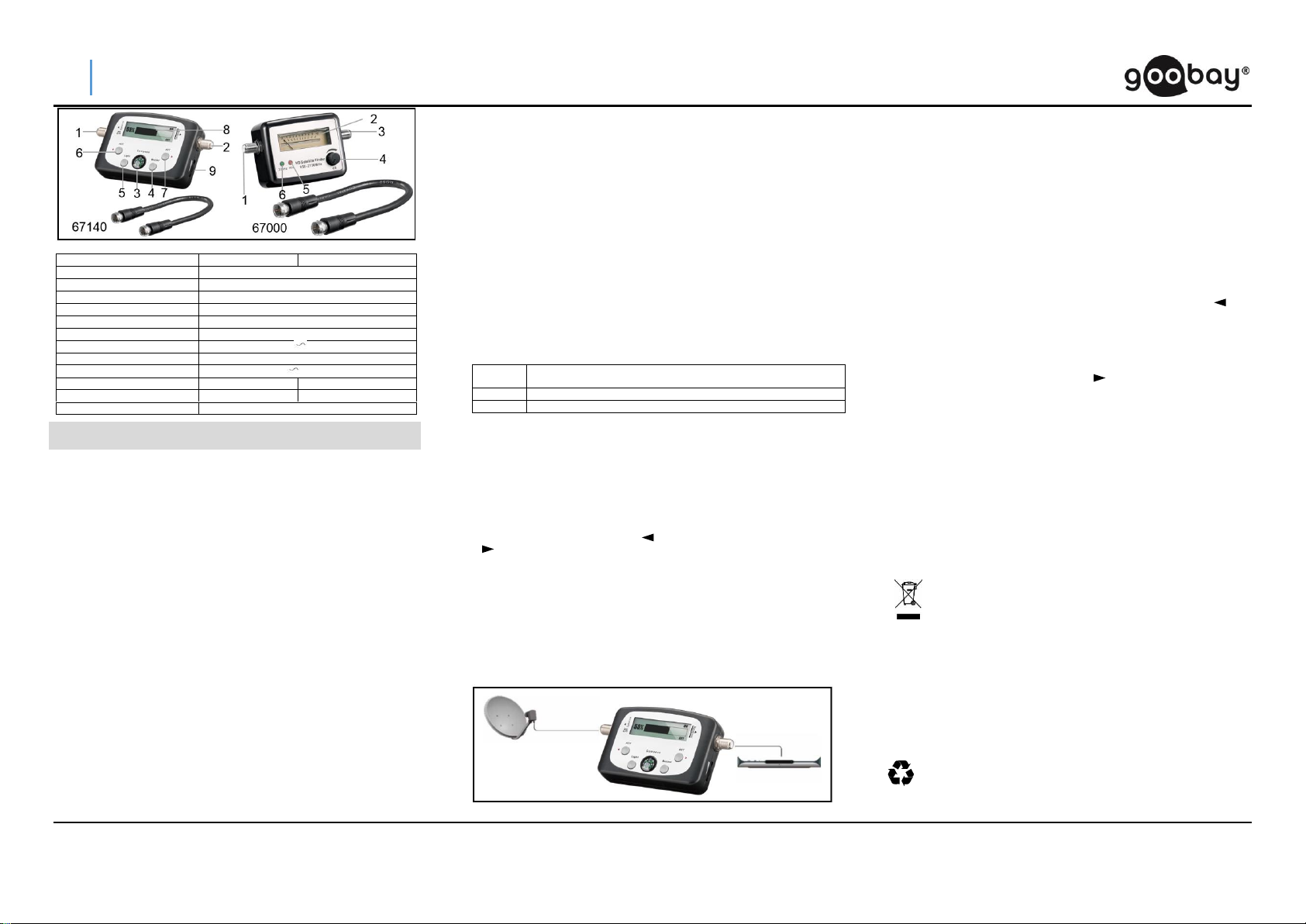

NL Gebruiksaanwijzing
SAT Finder analoog | SAT Finder met digitaal LCD-scherm
REV2019-11-13 Goobay® | by Wentronic GmbH
V2.3ir Pillmannstraße 12 | 38112 Braunschweig
Wijzigingen voorbehouden. Germany
Veiligheidsvoorschriften
•Lees de gebruiksaanwijzing voor gebruik volledig en zorgvuldig door.
Deze vormt een onderdeel van het product en bevat belangrijke aanwijzingen voor
het correcte gebruik.
• Bewaar de gebruiksaanwijzing.
Deze moet bij twijfel en bij doorgifte van het product beschikbaar zijn.
Product:
• Let op de plaats van installatie van het product op uw veiligheid (glad dak,
valgevaar)
• Installeer het product zodanig dat personen of voorwerpen niet kunnen worden
verwond of beschadigd, bijv. door vallen, struikelen en dergelijke.
• Gebruik het apparaat niet direct voor de schotelantenne, om een verkeerd,
hoog signaal uit te sluiten.
• Gebruik een 5 dB verzwakker als uw LNB-versterking groter is dan 60 dB.
• Plaats geen voorwerpen op het apparaat.
• Installeer het product niet in de buurt van openingen voor airconditioning of op
plaatsen met veel stof of rook, of op plaatsen waar het product onderhevig is
aan schokken of trillingen
• De behuizing niet openen.
• Repareer defecte producten niet zelf, maar neem contact op met de dealer
of de fabrikant.
• Wijzig of demonteer het product of de accessoires niet.
Niet geschikt voor kinderen. Dit product is geen speelgoed!
•Beveilig de verpakking, kleine onderdelen en isolatiemateri aal tegen
onbedoeld gebruik
• Extreme belastingen, zoals warmte en koude, natheid en directe
zonnestraling, microgolven alsmede trillingen en mechanische druk
vermijden.
• Bij vragen, defecten, mechanische beschadigingen, storingen of andere
problemen die niet door de bijgevoegde documentatie kunnen worden
verholpen, neemt u contact op met uw dealer of fabrikant.
• Niet permanent tussen de satellietschotel en de ontvanger installeren! Continue
werking kan het product beschadigen.
• Laat het NOOIT onbeheerd achter tijdens bedrijf.
• In het geval van commerciële installaties moet de Arbowetgeving betreffende
elektrische installaties en apparatuur worden nageleefd.
• Neem ook de veiligheidsvoorschriften en gebruiksaanwijzingen in acht van de
andere apparaten, die op het product worden aangesloten.
• Alleen onder droge omstandigheden gebruiken.
Gevaar voor letsel door struikelen en vallen.
Beschrijving en werking
SAT FINDER
Dit product wordt gebruikt om uw schotelantenne uit te lijnen voor een optimale
ontvangst. De SAT Finder toont de signaalsterkte van de satelliet in het display.
Het model 67000 heeft een verlicht display. Het model 67140 heeft een verlicht
LCD-display met digitale indicatie van de veldsterkte van het satellietsignaal en
genereert bovendien een akoestisch signaal dat steeds luider wordt naarmate het
signaal beter wordt.
Leveringsomvang
Artikel-Nr.
Leveringsomvang
67000
SAT FINDER analoog,Gebruiksaanwijzing
67140
SAT FINDER met digitaal LCD-scherm, Gebruiksaanwijzing
Bedieningselementen en onderdelen
67000
1Aansluiting op LNB 2Analoog display
3 Aansluiting op de SAT-ontvanger 4Instelling van de signaalsterkte
5Spanningsindicator 6Frequentie-indicator
67140
1 Aansluiting op de LNB 2Aansluiting op de SAT-receiver
3Kompas 4Zoemerregeling
5Lampje 6ATT: Signaal-vermindering van het
ingangssignaal
7 ATT: Signaalversterking van het ingangssignaal
8 LCD-display 9 Volume: Signaalvolumeregeling
Gebruik conform de voorschriften
Een ander gebruik dan in hoofdstuk Beschrijving en werking is beschreven, is
niet toegestaan. Het niet-opvolgen en niet-naleven van deze bepalingen en de
veiligheidsvoorschriften kan tot ernstig lichamelijk letsel en materiële schade
leiden.
Voorbereiding
• Controleer of de leveringsomvang volledig en onbeschadigd is.
Aansluiting / Bediening Conexión / Manejo
1. Sluit de coaxkabel die van de LNB komt aan op de
satellietaansluiting (1) van de SAT Finder.
2. Sluit de coaxkabel van de ontvangeringang aan op de
ontvangeraansluiting (2) van de SAT Finder.
3. schakel de SAT-ontvanger in. De SAT Finder start automatisch
omdat deze wordt gevoed door de SAT ontvanger.
4. Lijn uw schotelantenne uit met de approximatieve azimuth hoek
(horizontale hoek) en de approximatieve elevatiehoek
(elevatiehoek).
Slechts 67140:
5. Draai de volumeregelaar (9) volledig op de stand-bystand totdat een
maximale signaalsterkte wordt weergegeven.
6. het signaal verhogen door de schotelantenne langzaam horizontaal
en verticaal te bewegen. Hoe hoger het display, hoe beter het
signaal.
Wanneer de SAT Finder het volledige signaal ontvangt, kunt u de signaalsterkte-
instelling (4) op model 67000 fijnafstellen of op de ATT-knop (6) op model
67140 drukken om het ingangssignaal te verminderen.
7. Verplaats de schotelantenne weer naar een zo groot mogelijk
display en de luidste pieptoon.
67000 en 67140
8. Versterk het ingangssignaal met de instelling voor de signaalsterkte
model 67000 of met de ATT-knop op het model 67140 als het te
zwak is.
9. Na het afstellen, koppel het product los van de LNB en de
ontvanger.
10. Sluit de LBN weer aan op de SAT-ontvanger.
Onderhoud, verzorging, opslag en transport
De producten zijn onderhoudsvrij.
• Gebruik alleen een droge en zachte doek om te reinigen.
• Gebruik geen reinigingsmiddel en chemische producten.
• Sla het product koel en droog op.
• Als het product langere tijd niet wordt gebruikt, bewaar het dan in een
droge en stofdichte omgeving en houd het buiten het bereik van kinderen.
•Bewaar de originele verpakking voor het transport en gebruik deze.
Aanwijzingen voor afvalverwijdering
Apparaten
Elektrische en elektronische apparaten mogen volgens de
Europese AEEA-richtlijn niet met het huisvuil worden weggegooid.
De onderdelen daarvan moeten gescheiden bij de recycling of de
afvalverwijdering worden ingeleverd, omdat giftige en gevaarlijke
onderdelen bij onvakkundige afvalverwijdering de gezondheid en het milieu
duurzaam schade kunnen berokkenen.
U bent als consument volgens de Duitse Wet op de elektronica (ElektroG)
verplicht om elektrische en elektronische apparaten aan het einde van hun
levensduur kosteloos terug te geven aan de fabrikant, de winkel of aan de
daarvoor voorziene, openbare inzamelpunten. Bijzonderheden daarover regelt
het betreffende nationale recht. Het symbool op het product, de
gebruiksaanwijzing en/of de verpakking verwijst naar deze bepalingen. Met dit
type scheiding van stoffen, recycling en afvalverwijdering van oude apparaten
levert u een belangrijke bijdrage aan de bescherming van ons milieu. AEEA nr.:
82898622
Verpakking
Verpakkingen kunnen kosteloos worden afgevoerd via de
betreffende inzameling –papier bij het oud papier, plastic in de gele
zak en glas in de glasbak. DE4535302615620
NL

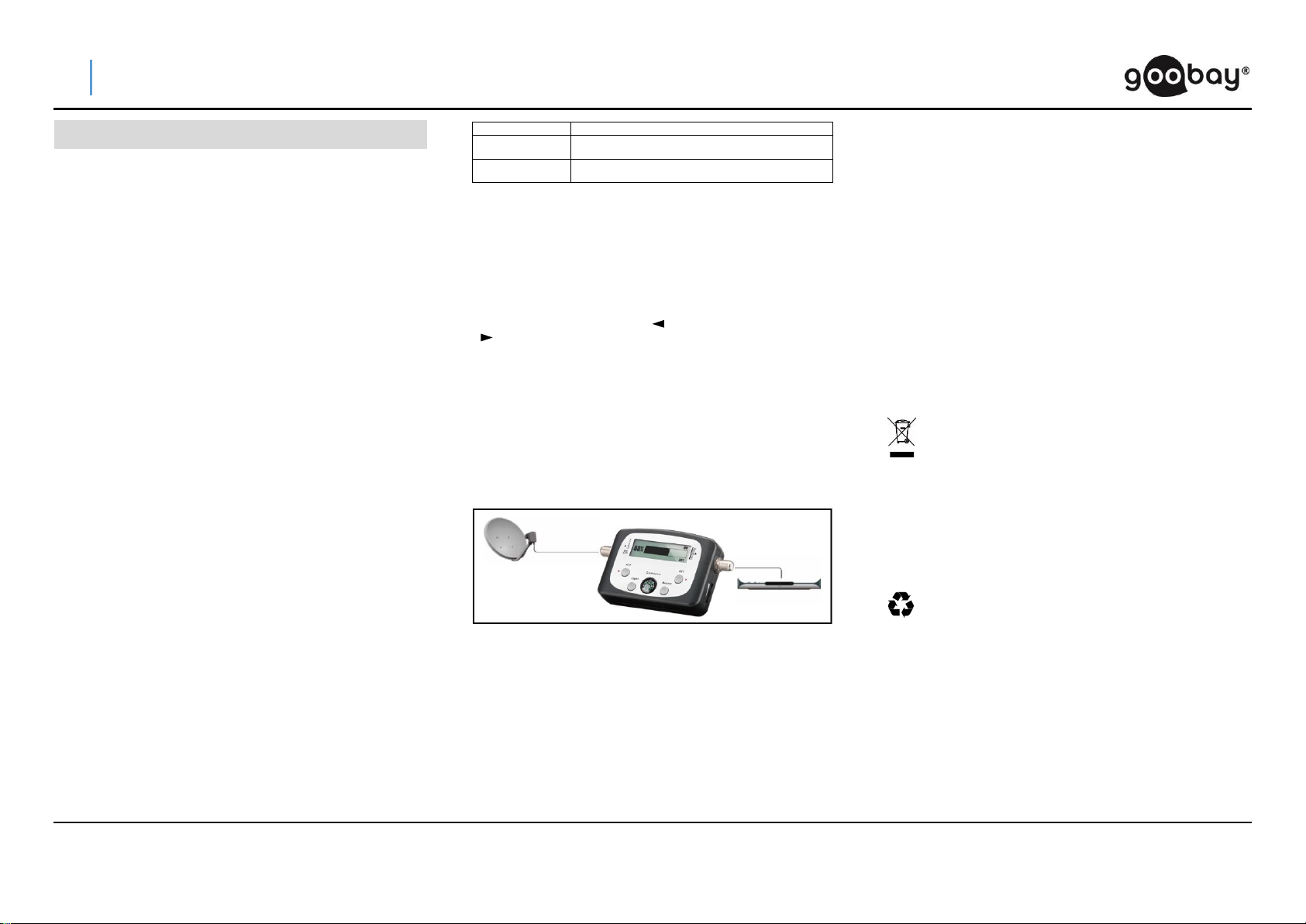

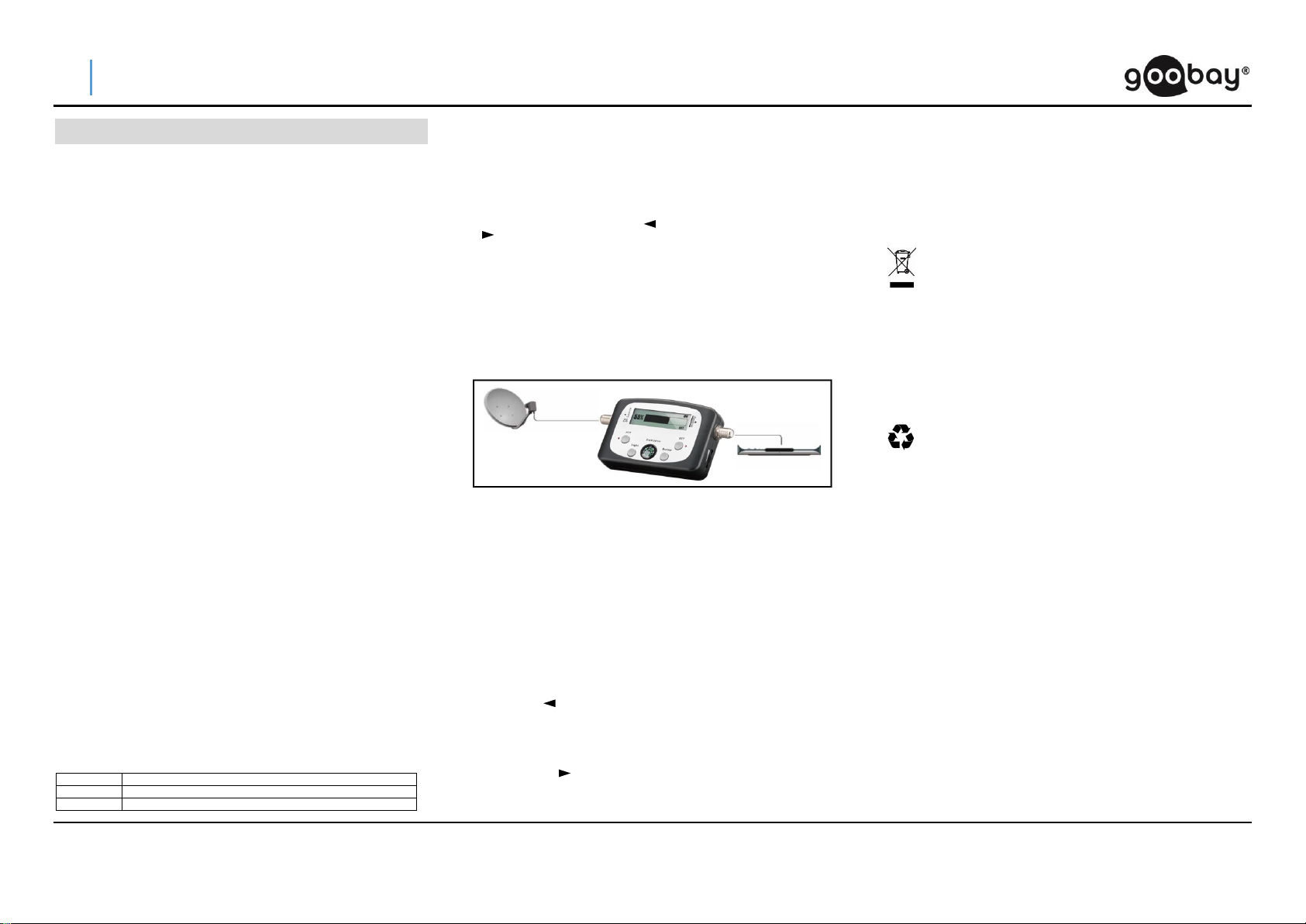

DK Brugervejledning
SAT Finder-analog | SAT Finder med digital LCD
REV2019-11-13 Goobay® | by Wentronic GmbH
V2.3ir Pillmannstraße 12 | 38112 Braunschweig
Wijzigingen voorbehouden. Germany
Tekniske data / Tekniset tiedot
Model
67140
67000
Input frequency
950- 2150 MHz
min. Input level
-40 dBm
max. Input level
-10 dBm
Input resistance
75 Ohm, F-Plug
Output resistance
75 Ohm, F-Plug
Power supply
13 –18 V DC
Signal amplification
52 60 dB
Insertion loss
max. 5 dB
Operating temperature
0 + 40 °C
Dimensions
128 x 68 x 28 mm
104,4 x 62,9 x 42 mm
Weight
192 g
130 g
Housing
plastic
Sikkerhedsanvisninger
• Læs brugsanvisningen helt og omhyggeligt igennem før ibrugtagning.
Brugsanvisningen er en integreret del af produktet og indeholder vigtige
anvisninger for korrekt brug.
• Gem brugsanvisningen.
Brugsanvisningen skal være tilgængelig i tilfælde af usikkerhed, og hvis du giver
produktet videre.
Produkt:
• Sørg for, at produktet er placeret sikkert på opstillingsstedet (glat tag,
nedstyrtningsfare)
• Installer produktet, så hverken personer kan komme til skade eller genstande
blive beskadiget, f.eks. ved at snuble eller ved at falde på gulvet.
• Brug ikke enheden direkte foran parabolantennen for at undgå et forkert,
kraftigt signal.
• Brug et dæmpningsled med 5 dB dæmpning, hvis din LNB-forstærkning er
større end 60 dB.
• Stil ikke nogen genstande på enheden.
• Installer ikke produktet i nærheden af klimaanlægåbninger, på steder, hvor der
er meget støv eller røg, eller på steder, hvor det udsættes for vibrationer eller
svingninger.
• Åbn ikke kabinettet.
• Reparer ikke selv defekte produkter, men kontakt forhandleren eller
producenten.
• Modificer eller afmonter ikke produktet og tilbehøret.
Egner sig ikke til børn. Produktet er ikke legetøj!
• Sørg for, at sikre emballage, smådele og isoleringsmateriale mod utilsigtet
anvendelse.
• Undgå ekstreme belastninger som varme og kulde, nedbør og direkte
solindstråling, mikrobølger samt vibrationer og mekaniske tryk.
• Kontakt forhandleren eller producenten i tilfælde af spørgsmål, defekter,
mekaniske skader, fejl og andre problemer, som ikke kan løses ved hjælp
af den medfølgende dokumentation.
• Må ikke monteres permanent mellem parabolen og receiveren! Kontinuerlig
drift kan beskadige produktet.
• Må ALDRIG være uden opsyn under drift.
• For erhvervsinstallationer skal arbejdstilsynets forskrifter for forebyggelse af
ulykker for elektriske installationer og udstyr overholdes.
• Tag også hensyn til sikkerhedsanvisningerne og brugervejledningerne for de
øvrige enheder, der skal tilsluttes produktet.
•Må kun anvendes i tørre miljøer.
Fare for personskader som følge af snublen og fald.
Beskrivelse og funktion
Lør finder
Dette produkt bruges til at justere din parabol for at justere den for optimal
modtagelse. SAT Finder viser signalstyrken for satellitten på displayet. Model
67000 har baggrundsbelyst display. Model 67140 har baggrundsbelyst LCD-
skærm med digital visning af satellitsignalets feltstyrke og genererer også et bip-
signal, der bliver højere, jo bedre signalet er.
Leveringsomfang
Varenummer
Leveringsomfang
67000
Lør finder analog, F-forbindelseskabel, Brugervejledning
67140
Lør Finder med digital skærm, F-forbindelseskabelg,
Brugervejledning
Betjeningselementer og dele
67000
1forbindelse til den analoge LNB 2analoge skærm
3Tilslutning til SAT-modtageren 4Juster signalstyrken
5Spændingsdisplay 6Frekvensvisning
67140
1forbindelse til LNB 2forbindelsen til SAT-modtageren
3kompas 4summerkontrol
5lys 6ATT: Signalreduktion af
indgangssignalet
7ATT: signalforstærkning af indgangssignalet
8 LCD-skærm 9 Lydstyrke: Justerer lydstyrken på
signalet
Bestemmelsesmæssig anvendelse
Enhver anvendelse, der afviger fra kapitlet »Beskrivelse og funktion« eller
»Sikkerhedsanvisninger«, er ikke tilladt. Hvis disse bestemmelser og
sikkerhedsanvisnger ikke følges eller overholdes, kan det medføre alvorlige
ulykker, person- og tingsskader.
Forberedelse
• Kontrollér, at du har modtaget alle dele, og at de er intakte.
Port/Betjening
1. Tilslut koaksialkablet, der kommer fra LNB, til SAT Finder's
satellitstik (1).
2. Tilslut koaksialkablet på modtagerindgangen til modtagerens
stik (2) på SAT Finder.
3. Tænd for SAT-modtageren. SAT Finder starter automatisk, da
den drives af SAT-modtageren.
4. Juster din parabol med den omtrentlige azimuthvinkel (vandret
vinkel) og den omtrentlige høje vinkel (højde vinkel).
Kun 67140: 5. Drej lydstyrkekontrollen (9) helt til maks. Signalstyrke
vises.
6. Løft signalet ved langsomt at bevæge parabolantenne i
vandrette og højde vinkler. Jo højere display, jo bedre er
signalet.
Når SAT Finder modtager det fulde signal, kan du finjustere indstillingen for
signalstyrke (4) på Model 67000 eller trykke på ATT-knappen (6) på Model
67140 for at reducere indgangssignalet.
7. Fortsæt med at flytte parabolantenne til det størst mulige
display og det højeste bip.
67000 og 67140
8. Forstærk indgangssignalet med signalstyrkeindstillingen for
Model 67000 eller ATT-knappen på Model 67140, hvis det
er for svagt.
9. Frakobl produktet efter indstilling af LNB og modtager.
10. Forbind LBN igen til SAT-modtageren.
Vedligeholdelse, pleje, opbevaring og transport
Produktet er vedligeholdelsesfrit.
• Anvend altid en tør og blød klud til rengøring.
• Anvend aldrig rengøringsmidler og kemikalier.
• Skal opbevares køligt og tørt.
• Opbevar produktet utilgængeligt for børn og på et tørt og støvbeskyttet
sted, hvis det ikke skal bruges i længere tid.
• Gem og anvend den originale emballage, hvis produktet på et tidspunkt
skal transporteres.
Om bortskaffelse
Enhed
Elektriske og elektroniske apparater må iht. Rådets WEEE-direktiv
ikke bortskaffes med almindeligt husholdningsaffald. Apparaternes
bestanddele skal sorteres og bortskaffes separat på en kommunal
genbrugsstation, fordi giftige og farlige bestanddele ved forkert
bortskaffelse kan skade sundheden og miljøet.
Som forbruger er du forpligtet til efter gældende lov at returnere elektrisk og
elektronisk affald til producenten, forhandleren, eller til en offentlig
opsamlingssted ved afslutning af produktets levetid. Detaljerne reguleres i de
nationale lovgivning. Symbolet på dette produkt, i bruger manualen, eller på
indpakningen opfylder disse regler. Med denne form for affaldssortering,
anvendelse, og affaldsgenbrug opnår du en vigtig del i at bevare miljøet.
WEEE No: 82898622.
Emballage
Emballage kan bortskaffes gratis på de tilsvarende
indsamlingssteder − papir i papircontaineren, kunststof i den gule
pose og glas i genbrugsglascontaineren.
DE4535302615620
DK

SE Bruksanvisning
SAT Finder-analog | SAT Finder med digital LCD
REV2019-11-13 Goobay® | by Wentronic GmbH
V2.3ir Pillmannstraße 12 | 38112 Braunschweig
Med reservation för ändringar. Germany
Säkerhetsanvisningar
• Läs igenom bruksanvisningen noggrant och i sin helhet innan du använder
produkten.
Bruksanvisningen är en del av produkten och innehåller viktiga anvisningar om
korrekt användning.
• Spara bruksanvisningen.
Bruksanvisningen måste konsulteras om du är osäker på något och medfölja om
produkten byter ägare.
Produkt:
• Tänk på din säkerhet när du monterar produkten (halt tak, fallrisk)
• Asenna tuote niin, että henkilöt tai esineet eivät voi loukkaantua tai vahingoittua
putoamisen, kompastumisen tms. vuoksi.
• Använd inte produkten direkt framför parabolantennen för att dämpa en för hög
eller felaktig signal.
• Använd en dämpsats med en dämpning på 5 dB om LNB-förstärkningen är
högre än 60 dB.
• Placera inga föremål på produkten.
• Installera inte produkten i närheten av luftkonditioneringsöppningar eller i
utrymmen som är onormalt dammiga eller rökiga, och inte heller på platser där
produkten utsätts för vibrationer.
• Öppna inte kåpan.
• Reparera inte defekta produkter själv, men kontakta återförsäljaren eller
tillverkaren.
• Ändra eller demontera inte produkten och tillbehören. demontera inte
produkten och tillbehören.
Inte avsedd för barn. Produkten är ingen leksak!
• Se till att förpackning, smådelar och isoleringsmaterial inte används på
annat sätt än avsett.
• Undvik extrema belastningar som hetta och kyla, fukt och direkt solljus,
mikrovågor samt vibrationer och mekaniskt tryck.
• Kontakta återförsäljaren eller tillverkaren vid frågor, defekter, mekaniska
skador, störningar eller andra problem som inte kan lösas med hjälp av de
medföljande anvisningarna.
• Montera inte in produkten permanent mellan parabolantennen och mottagaren!
Konstant drift kan skada produkten.
• Lämna ALDRIG produkten utan uppsikt.
• Vid kommersiell användning ska Arbetsmiljöverkets föreskrifter följas.
• Beakta även säkerhets- och bruksanvisningar för övriga enheter som ansluts
till produkten.
• Använd bara i torra miljöer.
Skaderisk vid snubbling och fall
Beskrivning och funktion
SAT finder
Den här produkten används för att rikta in din parabolantenn så att den justeras
för optimal mottagning. SAT Finder visar satellitens signalstyrka på displayen.
Model 67000 har en bakgrundsbelyst display. Modellen 67140 har en
bakgrundsbelyst LCD-skärm med digital visning av fältstyrkan för satellitsignalen,
och genererar också en pipignal, som blir högre ju bättre signalen är.
Leveransomfång
Referens
Leveransomfång
67000
SAT Finder-analog, F-anslutningskabel, Bruksanvisning
67140
SAT Finder med LCD-skärm, Nätdel, Bruksanvisning
Kontroller och delar
67000
1anslutning till den analoga LNB 2 analoga skärmar
3 Anslutning till SAT-mottagaren 4Justera signalstyrkan
5 Spänningsdisplay 6frekvensvisning
67140
1 anslutning till LNB 2 anslutning till SAT-mottagaren
3 kompass 4summerkontroll
5lampa 6 ATT: Signalreduktion av insignalen
7 ATT: signalförstärkning av insignalen
8LCD-skärm 9Volym: Justerar signalens volym
Avsedd användning
Produkten får inte användas på annat sätt än som beskrivs i kapitlet ”Beskrivning
och funktion” eller ”Säkerhetsanvisningar”. Underlåtenhet att följa dessa
bestämmelser och säkerhetsanvisningarna kan leda till svåra olyckor och/eller
person- och sakskador.
Förberedelse
• Kontrollera att leveransen är fullständig och inte är skadad.
Anslutning/ Användning
1. Anslut koaxialkabeln som kommer från LNB till satellituttaget (1) på
SAT Finder.
2. Anslut koaxialkabeln på mottagaringången till mottagarkontakten (2)
på SAT Finder.
3. Slå på SAT-mottagaren. SAT Finder startar automatiskt eftersom
den drivs av SAT-mottagaren.
4. Rikta in din parabolantenn med den ungefärliga azimutvinkeln
(horisontell vinkel) och ungefärlig höjdvinkel (höjdvinkel).
Endast 67140:
5. Vrid volymkontrollen (9) helt till max. Signalstyrka
visas.
6. Lyft upp signalen genom att långsamt flytta parabolantenn i
horisontella och höjdvinklar. Ju högre display, desto bättre signal.
När SAT Finder får full signal kan du finjustera inställningen för signalstyrka (4)
på Model 67000 eller trycka på ATT-knappen (6) på Model 67140 för att
minska insignalen.
7. Fortsätt att flytta parabolantenn till största möjliga display och
högsta pip.
67000 och 67140
8. Förstärka insignalen med inställningen för signalstyrka för Model
67000 eller ATT-knappen på Model 67140 om den är för svag.
9. Koppla bort produkten efter inställning av LNB och mottagare.
10. Anslut LBN igen till SAT-mottagaren.
Underhåll, vård, lagring och transport
Produkterna är underhållsfria.
• Använd endast en torr och mjuk trasa vid rengöring.
• Använd inte rengöringsmedel eller kemikalier.
• Lagra produkten på en torr och sval plats.
• Om produkten inte ska användas under en längre tid ska den förvaras
utom räckhåll för barn på en torr och dammfri plats.
• Spara originalförpackningen och använd den om produkten ska
transporteras.
Avfallshantering
Anordning
Elektriska och elektroniska produkter får enligt EU-direktiv WEEE
inte kastas i hushållsavfallet. Produktens olika delar måste
separeras och skickas till återvinning eller
avfallshantering eftersom giftiga och farliga komponenter kan orsaka
skador på hälsa och miljö om de hanteras på fel sätt.
Du som konsument är förpliktigad enligt lag att lämna elektriska eller
elektroniska apparater till insamlingsplatser eller till återförsäljaren vid slutet av
apparatens livstid. Detaljer regleras i nationella lagar. Symbolerna på produkten,
i bruksanvisningen eller på förpackningen hänvisar till dessa villkor. Med denna
avfallsseparering, tillämpning och avfallshantering bidrar du till att förbättra
miljön.
WEEE-nr: 82898622
Förpackning
Förpackningar kan kostnadsfritt kasseras på motsvarande
återvinningstationer –papper, plast och glas i respektive kärl eller
containrar. DE453530261562
SE

CZ Návod k použití
SAT Finder analog | SAT Finder s digitálním LCD
REV2019-11-13 Goobay® | by Wentronic GmbH
V2.3ir Pillmannstraße 12 | 38112 Braunschweig
Z zastrzeżeniem zmian. Germany
Technická data / Dane techniczne
Model
67140
67000
Input frequency
950- 2150 MHz
min. Input level
-40 dBm
max. Input level
-10 dBm
Input resistance
75 Ohm, F-Plug
Output resistance
75 Ohm, F-Plug
Power supply
13 –18 V DC
Signal amplification
52 60 dB
Insertion loss
max. 5 dB
Operating temperature
0 + 40 °C
Dimensions
128 x 68 x 28 mm
104,4 x 62,9 x 42 mm
Weight
192 g
130 g
Housing
plastic
Bezpečnostní pokyny
• Před použitím si pečlivě přečtěte kompletní návod k použití.
Návod k použití je součástí produktu a obsahuje důležité pokyny pro správné
použití.
• Návod k použití uschovejte.
Návod k použití musí být k dispozici při pochybnostech a dalším předání produktu.
Výrobek:
• V místě instalace produktu dbejte zvýšené opatrnosti (kluzká střecha,
nebezpečí pádu)
• Instalujte produkt tak, aby se žádné osoby nemohly zranit, a aby nedošlo
poškození věcí v důsledku pádu, zakopnutí apod.
• Přístroj nepoužívejte přímo před parabolickou anténou, abyste vyloučili falešný,
vysoký signál.
• Použijte útlumový článek s tlumením 5 dB, pokud je vaše LNB zesílení větší
než 60 dB.
• Nepokládejte na přístroj žádné předměty.
• Neinstalujte produkt v blízkosti otvorů klimatizačních zařízení nebo v místech
s nadměrným výskytem prachu či kouře, a rovněž v místech, kde může být
produkt vystaven otřesům či vibracím.
• Pouzdro neotvírejte.
• Vadné výrobky sami neopravujte, ale obraťte se na prodejce nebo výrobce.
• Výrobek a příslušenství nemodifikujte ani nedemontujte.
Nevhodné pro děti. Tento výrobek není hračka!
• Zajistěte obal, drobné díly a izolační materiál proti neúmyslnému použití.
• Zamezte extrémním zatížením, jako je horko a chlad, mokro a přímé
sluneční záření, mikrovlny a vibrace a mechanický tlak.
• V případě dotazů, závad, mechanických poškození, poruch a jiných
problémů, které nelze vyřešit s pomocí průvodní dokumentace, se obraťte
na prodejce nebo výrobce.
• Přístroj nenechávejte trvale instalovaný mezi satelitním zrcadlem a receiverem!
Trvalý provoz může produkt poškodit.
• NIKDY nenechávejte produkt v provozu bez dozoru!
• V komerčních zařízeních dodržujte bezpečnostní předpisy profesního svazu
pro elektrická zařízení a provozní prostředky.
• Dodržujte také bezpečnostní předpisy a návody k použití ostatních přístrojů,
které budou k přístroji připojeny.
• Používejte produkt jen v suchém stavu.
Varování před riziky, která při nedodržení bezpečnostních pokynů mohou
vést ke zraněním.
Popis a funkce
SAT vyhledávač
Tento produkt se používá k zarovnání vaší satelitní antény tak, aby byla nastavena
pro optimální příjem. SAT Finder zobrazuje sílu signálu satelitu na displeji. Model
67000 má podsvícený displej. Model 67140 má podsvícený LCD displej s
digitálním displejem intenzity pole satelitního signálu a také generuje zvukový
signál, který je hlasitější, čím lepší je signál.
Rozsah dodávky
Objednací číslo
Rozsah dodávky
67000
SAT Finder analog, F-konektor kabelu, Návod k
použití
67140
SAT Finder s LCD displejem, F-konektor kabelu,
Návod k použití
Ovládací prvky a části
67000
1 připojení k analogovému LNB 2analogové displeje
3 Připojení k SAT přijímači 4Upravte sílu signálu
5displej napětí 6zobrazení frekvence
67140
1připojení k LNB 2připojení k SAT přijímači
3 ovládání kompasu 4bzučák
5 light 6 ATT: Redukce signálu
vstupního signálu
7ATT: zesílení vstupního signálu 8LCD obrazovka
9Hlasitost: Nastavuje hlasitost signálu
Použití dle určení
Jiné použití než použití popsané v kapitole „Popis a funkce“ nebo
v „Bezpečnostních pokynech“ není dovoleno. Nerespektování a nedodržení
těchto ustanovení a bezpečnostních pokynů může vést k těžkým úrazům, újmám
na zdraví osob a věcným škodám.
Příprava
• Zkontrolujte úplnost a neporušenost obsahu dodávky.
Připojení/Ovládání
1. Připojte koaxiální kabel přicházející z LNB k satelitní
zásuvce (1) SAT Finderu.
2. Připojte koaxiální kabel vstupu přijímače ke
konektoru (2) přijímače SAT Finder.
3. Zapněte SAT přijímač. SAT Finder se spustí
automaticky, protože je napájen SAT přijímačem.
4. Zarovnejte satelitní anténu s přibližným úhlem azimutu
(horizontální úhel) a přibližným úhlem elevace (úhel
elevace).
Pouze 67140: 5. Otočte ovladač hlasitosti (9) na maximum. Je
zobrazena síla signálu.
6. Zvedněte signál pomalým pohybem satelitní antény v
horizontálním a výškovém úhlu. Čím vyšší je displej,
tím lepší je signál.
Když SAT Finder přijme plný signál, můžete vyladit nastavení síly signálu (4) na
modelu 67000 nebo stisknutím tlačítka ATT (6) na modelu 67140 snížit
vstupní signál. 7. Pokračujte v přesunování satelitní antény na co
největší displej a nejhlasitější pípnutí.
67000 a 67140 8. Zesilte vstupní signál nastavením síly signálu modelu
67000 nebo tlačítka ATT na modelu 67140, pokud je
příliš slabý.
9. Po nastavení LNB a přijímače odpojte produkt.
10. Znovu připojte LBN k SAT přijímači.
Údržba, péče, skladování a přeprava
Produkt je bezúdržbový.
• Používejte k čištění jen suchý a měkký hadřík.
• Nepoužívejte čisticí prostředky a chemikálie.
• Skladujte v chladu a suchu.
• Skladujte produkt při delším nepoužívání na místě nepřístupném pro děti
a v suchém prostředí chráněném před prachem.
• Uschovejte originální obal a použijte jej pro přepravu.
Pokyny k likvidaci
Gerät
Elektrické a elektronické přístroje se podle evropské směrnice
WEEE nesmí likvidovat společně s domovním odpadem. Jejich
součásti se musí odevzdat k recyklaci nebo k likvidaci jako tříděný
odpad, protože toxické a nebezpečné složky mohou při neodborné
likvidaci trvale poškodit životní prostředí.
Jako spotřebitel jste povinni podle zákona o odpadech vrátit elektrické a
elektronické přístroje na konci jejich životnosti výrobci, prodejci nebo bezplatně
veřejnému sběrnému místu. Podrobnosti jsou upraveny příslušným zákonem
státu. Symbol na výrobku, návodu k obsluze a/nebo balení poukazuje na tato
ustanovení. Díky správnému třídění, recyklaci a likvidaci starých zařízení
významně přispíváte k ochraně životního prostředí.
WEEE číslo: 82898622
Obal
Obaly lze zdarma likvidovat na veřejných sběrných místech –
papír v popelnicích na papír, plasty ve žlutých pytlech a sklo
v kontejnerech na použité sklo. DE4535302615620
CZ

PL Instrukcja obsługi
SAT Finder analogowy | Wyszukiwarka SAT z cyfrowym wyświetlaczem LCD
REV2019-11-13 Goobay® | by Wentronic GmbH
V2.3ir Pillmannstraße 12 | 38112 Braunschweig
Z zastrzeżeniem zmian. Germany
Zasady bezpieczeństwa
• Szczegółowo zapoznać się z całą instrukcją obsługi.
Instrukcja obsługi jest częścią składową produktu i zawiera ważne zasady
prawidłowego użytkowania.
• Przechować instrukcję obsługi.
Instrukcja obsługi musi być dostępna w przypadku wątpliwości podczas obsługi, a
także w razie przekazania produktu innym osobom.
Produkt:
• Wybierając miejsce ustawienia produktu, należy zwrócić uwagę na swoje
bezpieczeństwo (śliski dach, ryzyko upadku).
• Zainstalować produkt tak, aby żadne osoby nie odniosły obrażeń, np. wskutek
upadku lub potknięcia, ani nie uszkodzić żadnych przedmiotów.
• Nie używać urządzenia bezpośrednio przy talerzu anteny satelitarnej, aby
wykluczyć nieprawidłowy, wysoki sygnał.
• Zastosować element tłumiący o tłumieniu 5 dB, jeśli wzmocnienie LNB jest
większe niż 60 dB.
• Nie stawiać na urządzeniu żadnych przedmiotów.
• Nie instalować produktu w pobliżu wylotów klimatyzacji bądź w miejscach o
nadmiernej ilości kurzu lub dymu, a także w miejscach, w których byłby on
narażony na wstrząsy lub drgania.
• Pod żadnym pozorem nie otwierać obudowy.
• Nie naprawiać uszkodzonego wyrobu samodzielnie – zwrócić się do
sprzedawcy albo producenta.
• Nie należy modyfikować ani dezasemblować produktu i akcesoriów.
Nie nadaje się dla dzieci. Ten produkt nie jest zabawką!
• Zabezpieczyć opakowanie, drobne części i materiał izolacyjny przed
przypadkowym użyciem.
• Unikać skrajnych obciążeń, takich jak wysoka i niska temperatura, wilgoć
i bezpośrednie działanie promieni słonecznych, mikrofale oraz wibracje
i nacisk mechaniczny.
• W razie pytań, awarii i uszkodzeń mechanicznych, usterek i innych problemów,
których nie można rozwiązać na podstawie dołączonej dokumentacji zwrócić
się do dystrybutora lub producenta.
• Nie pozostawiać urządzenia zamontowanego na stałe między lustrem anteny
a odbiornikiem! Ciągła eksploatacja może spowodować uszkodzenie produktu.
• NIGDY nie zostawiać włączonego produktu bez nadzoru!
• W przypadku obiektów komercyjnych należy przestrzegać przepisów
dotyczących zapobiegania wypadkom stowarzyszenia zawodowego instalacji
i urządzeń elektrycznych.
• Przestrzegać również wskazówek bezpieczeństwa oraz instrukcji obsługi
pozostałych urządzeń, które zostaną podłączone do produktu.
• Używać wyłącznie w suchym środowisku.
Ostrzeżenie przed niebezpieczeństwami, które mogą w razie nieprzestrzegania
wskazówek bezpieczeństwa doprowadzić do obrażeń.
Instrukcja obsługi
Wyszukiwarka SAT
Ten produkt służy do wyrównywania anteny satelitarnej w celu zapewnienia
optymalnego odbioru. Wyszukiwarka SAT pokazuje siłę sygnału satelity na
wyświetlaczu. Model 67000 posiada podświetlany wyświetlacz. Model 67140
posiada podświetlany wyświetlacz LCD z cyfrowym wskazaniem natężenia pola
sygnału satelitarnego i dodatkowo generuje sygnał akustyczny, który staje się
głośniejszy im lepszy jest sygnał.
Zakres dostawy
Numer artykułu
Zakres dostawy
67000
SAT Finder analogowy, Kabel przyłączeniowy F,
Instrukcja obsługi
67140
Wyszukiwarka SAT z wyświetlaczem LCD, Kabel
przyłączeniowy F, Instrukcja obsługi
Elementy sterujące i części
67000
1Podłączenie do konwertera LNB 2Wyświetlacz analogowy
3Podłączenie do odbiornika SAT 4Regulacja siły sygnału
5Wskaźnik naprężenia 6Wskaźnik częstotliwości
67140
1Podłączenie do konwertera LNB 2Podłączenie do odbiornika SAT
3 Kompas 4Sterowanie brzęczykiem
5 Światło 6 ATT: Redukcja sygnału wejściowego
7ATT: Wzmocnienie sygnału wejściowego sygnału wejściowego
8Wyświetlacz LCD 9Głośność: Regulacja głośności sygnału
Zastosowanie zgodne z przeznaczeniem
Użytkowanie w sposób inny niż opisano w rozdziałach „Opis i funkcje” oraz
„Wskazówki dotyczące bezpieczeństwa” jest niedopuszczalne.
Nieprzestrzeganie tych postanowień i zasad bezpieczeństwa może doprowadzić
do poważnych wypadków oraz szkód osobowych i materialnych.
Przygotowanie
• Sprawdzić zawartość opakowania pod względem kompletności i
integralności.
Przyłącze/Obsługa
1. Podłącz kabel koncentryczny wychodzący z konwertera LNB
do gniazda satelitarnego (1) celownika satelitarnego (SAT
Finder).
2. Podłącz kabel koncentryczny wejścia odbiornika do złącza
odbiornika (2) wizjera satelitarnego.
3. włączyć odbiornik SAT. Wyszukiwarka SAT uruchamia się
automatycznie, ponieważ jest zasilana przez odbiornik SAT.
4. Dopasuj antenę satelitarną do przybliżonego kąta azymutu
(kąt poziomy) i przybliżonego kąta elewacji (kąt elewacji).
Tylko 67140:
5. Obrócić regulator głośności (9) w pełni do momentu
wyświetlenia maksymalnej mocy sygnału.
6. zwiększenie sygnału poprzez powolne przesuwanie anteny
satelitarnej w poziomie i w pionie. Im wyższy wyświetlacz, tym
lepszy sygnał.
Kiedy SAT Finder odbierze pełny sygnał, można precyzyjnie dostroić ustawienie
siły sygnału (4) w modelu 67000 lub nacisnąć przycisk ATT (6) w modelu 67140,
aby zmniejszyć sygnał wejściowy.
7. Przenieś antenę satelitarną ponownie na możliwie największy
wyświetlacz i najgłośniejszy sygnał dźwiękowy.
67000 i 67140
8. Wzmocnij sygnał wejściowy ustawieniem mocy sygnału Model
67000 lub przyciskiem ATT w modelu 67140, jeśli jest on zbyt
słaby.
9. Po dokonaniu regulacji należy odłączyć produkt od
konwertera LNB i odbiornika.
10. ponownie podłączyć LBN do odbiornika SAT.
Konserwacja, pielęgnacja, przechowywanie i transport
Produkty są bezobsługowe.
• Do czyszczenia używać wyłącznie suchej i miękkiej ściereczki.
• Nie stosować żadnych środków czyszczących i chemicznych.
• Przechowywać w chłodnym i suchym miejscu.
• W przypadku nieużywania przez dłuższy czas produkt przechowywać
w miejscu niedostępnym dla dzieci, w suchym otoczeniu chronionym
przed pyłem.
• Przechować oryginalne opakowanie i skorzystać z niego w przypadku
transportu.
Wskazówki dotyczące odpadów
Maszyna
Zgodnie z europejską dyrektywą WEEE urządzeń elektrycznych i
elektronicznych nie wolno wyrzucać razem z odpadami domowymi.
Ich elementy składowe trzeba osobno przekazać do recyklingu lub
utylizacji, ponieważ nieprawidłowo zutylizowane substancje toksyczne
lub niebezpieczne mogą trwale zaszkodzić zdrowiu i środowisku.
Po zakończeniu przydatności produktu, klienci są zobowiązani obowiązującymi
przepisami do usuwania urządzeń elektrycznych i elektronicznych poprzez ich
bezpłatne przekazanie producentowi, dostawcy lub przekazanie do publicznych
miejsc zbiórki. Szczegóły są regulowane przepisami krajowymi. Obecność tego
symbolu na produkcie, w podręczniku użytkownika, albo na opakowaniu
implikuje te określenia. Poprzez stosowanie tego rodzaju separacji odpadów,
stosowania i usuwania odpadów, jakimi są zużyte urządzenia, użytkownicy mają
swój udział w ochronie środowiska naturalnego. WEEE Nr.: 82898622
Opakowanie
Opakowania można bezpłatnie dołączać do pojemników
zbiorczych –papier do pojemnika na makulaturę, tworzywa
sztuczne do żółtego worka oraz szkło do pojemnika na szkło.
DE4535302615620
PL
